Описание клапан регулирующий: Регулирующие клапаны – типы и сфера применения

Содержание

Регулирующие клапаны – типы и сфера применения

Регулирующий клапан

Востребованный вид трубопроводной арматуры представляют регулирующие клапаны, которые отличаются нюансами конструкции и областью применения. Согласно положениям ГОСТ 24856-2014 они устанавливаются в трубопроводах разного назначения и служат для управления рабочей средой, обеспечивая изменение ее объема или проходного сечения. Используя клапаны, выполняют контроль давления и других параметров, обеспечивая эффективное регулирование технологических процессов.

Классификация и сфера применения клапанов

Согласно положениям ГОСТ 12893-2005 регулировочные клапаны классифицируют по нескольким параметрам. По способу движения рабочей среды различают следующие варианты арматуры:

  • проходные, которые размещаются на прямых отрезках и позволяют сохранить прежнее направление транспортировки среды;
  • угловые модели, изменяющие перемещение на 90°.
Проходной регулирующий клапанУгловой регулирующий клапан

Перемешивание двух вариантов рабочей среды с разными характеристиками происходит с помощью трехходовых моделей, которые комплектуются тремя патрубками.

Сырьем для производства регулировочных клапанов служат чугун, нержавеющая и легированная сталь, латунь и другие сплавы. Корпус изготавливают с помощью сварки, ковки, литья, штамповки и комбинированных методов. Выбор материалов определяет тип среды, с которой будет взаимодействовать арматура. Бытовые и промышленные клапаны устанавливают на трубопроводах, предназначенных для транспортировки:

  • горячей и холодной воды;
  • нефтепродуктов;
  • воздуха;
  • пара;
  • химических составов в жидком и газообразном состоянии.

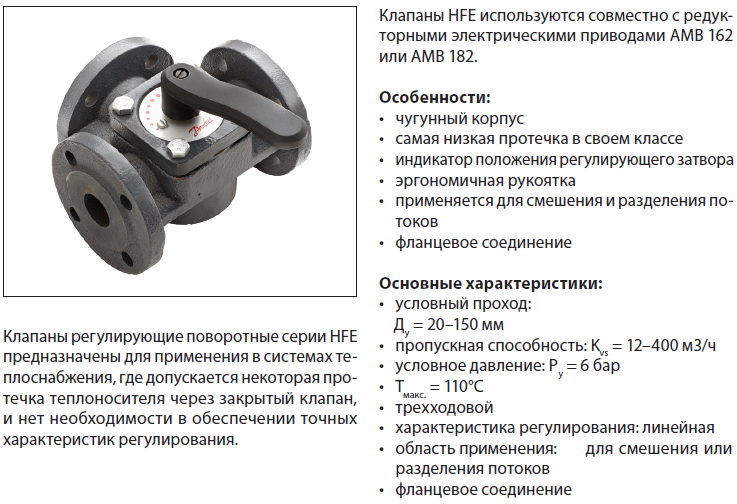

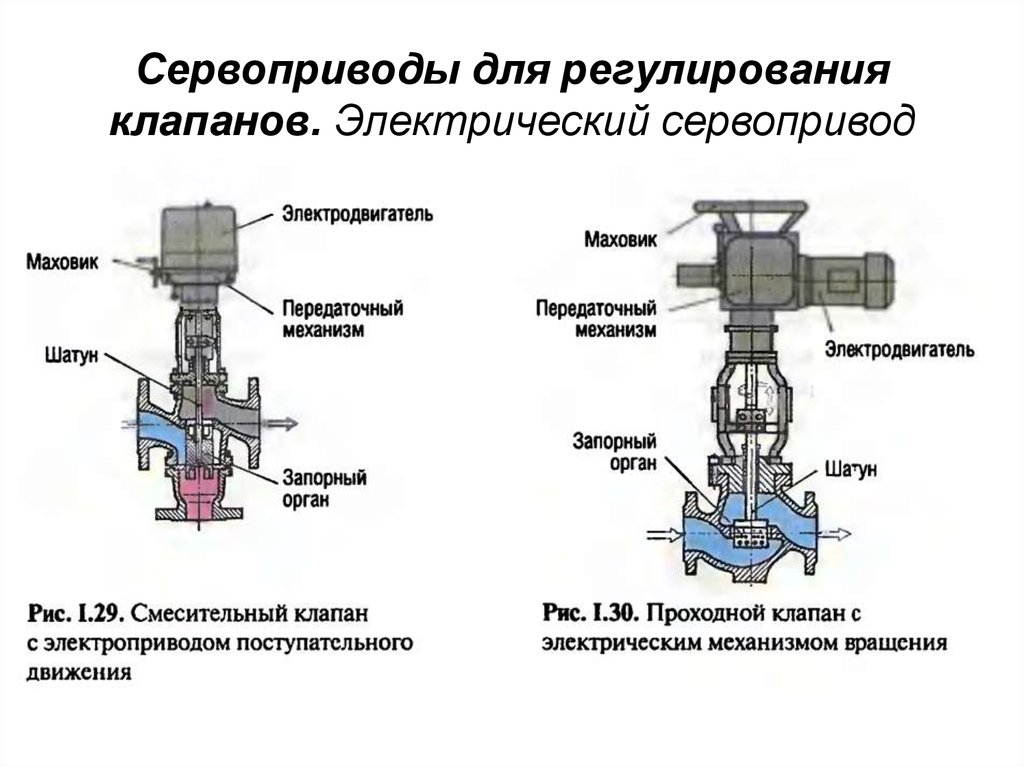

По способу управления клапаны бывают ручные и автоматические. Арматура первого типа предназначена для трубопроводов малого сечения и чаще всего используется для контроля технических параметров транспортируемых веществ в быту. На промышленных объектах востребованы автоматические клапаны, укомплектованные специальными датчиками. Средства измерения оценивают величину уровня давления и способствуют изменению потребляемого объема среды. Механизм перекрывания автоматического клапана приводится в движение с помощью привода, который бывает пневматическим, электрическим или гидравлическим.

Монтаж клапана на трубопроводе выполняется несколькими вариантами соединения. По способу фиксации арматуру разделяют на фланцевую, приварную, муфтовую и штуцерную. Разнообразие оборудования для регулировки давления и способов крепежа позволяет использовать клапаны при монтаже инженерных коммуникаций. Также они востребованы в газовой промышленности и применяются для контроля давления в трубопроводах на нефтеперерабатывающих предприятиях и на производстве химических веществ и продуктов питания.

Особенности конструкции и принцип действия регулирующих клапанов

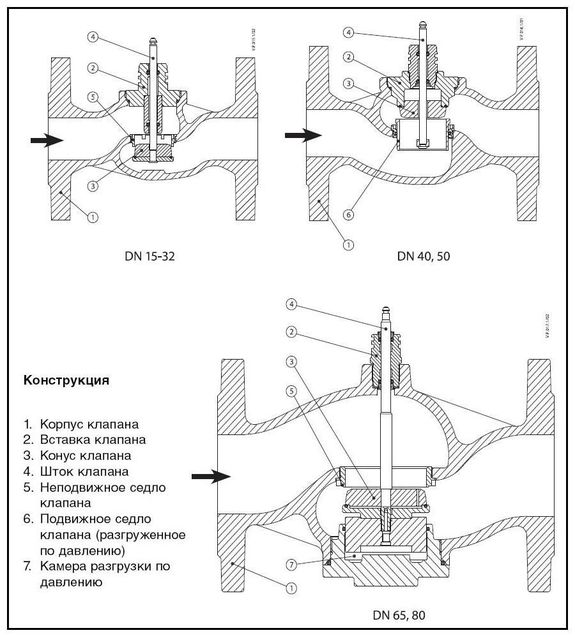

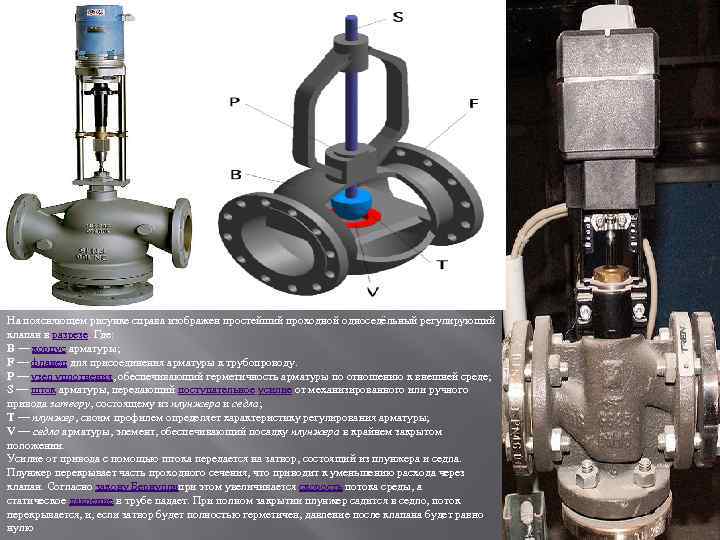

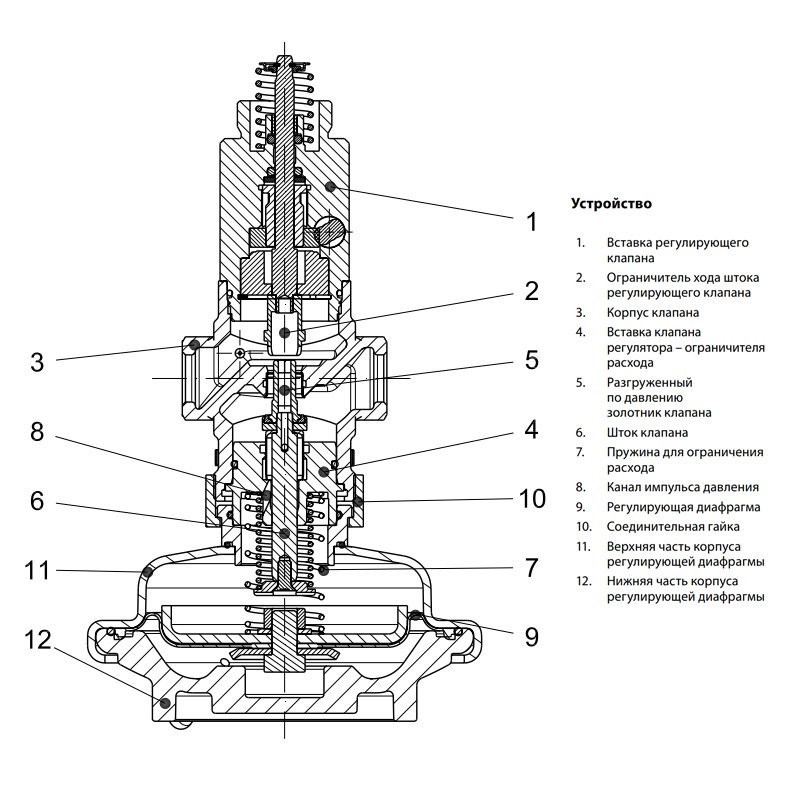

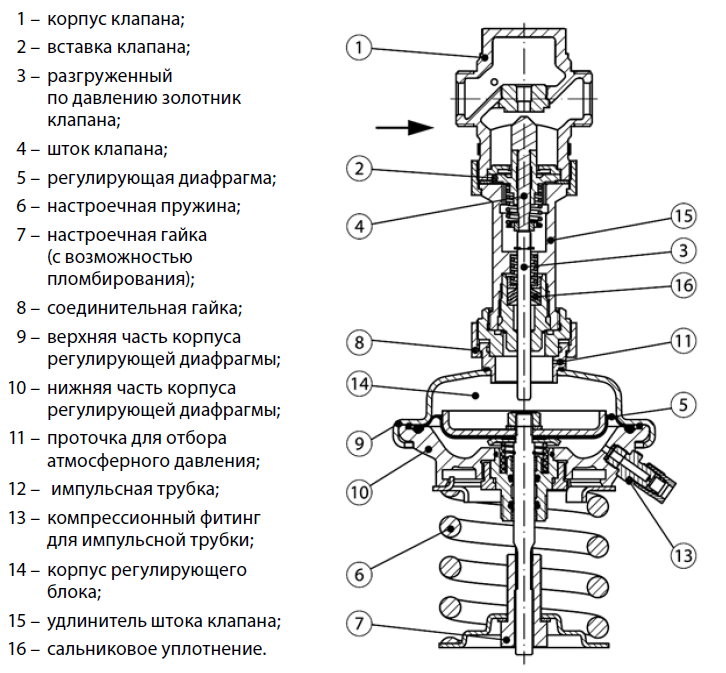

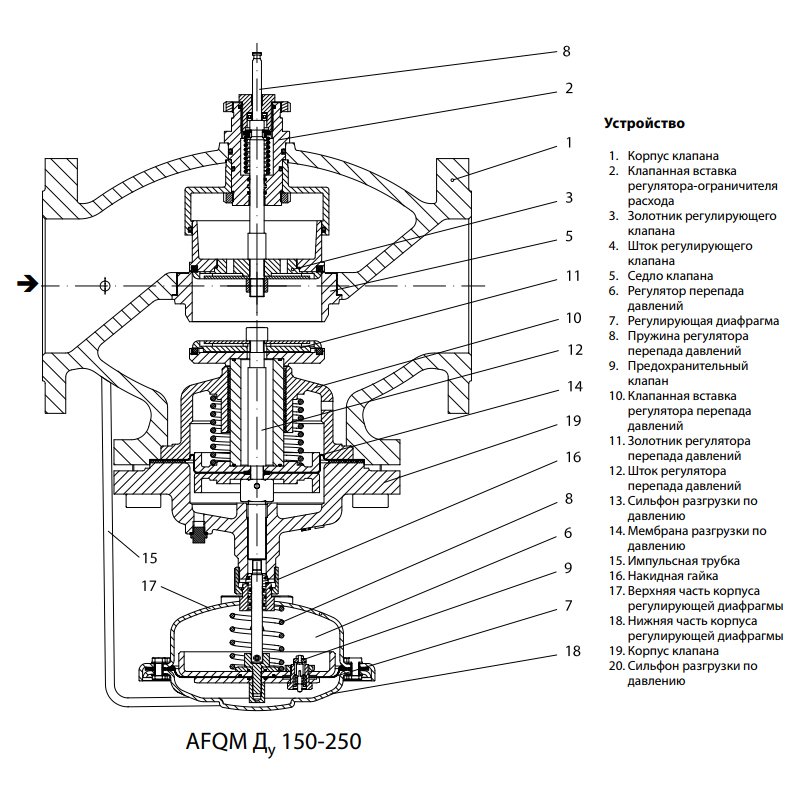

Конструкция регулирующего клапана

Нюансы регулирующего устройства, которое применяется для контроля рабочей среды, определяются типом рабочего механизма и способом фиксации арматуры к бытовому или промышленному трубопроводу. Среднестатистический регулировочный клапан состоит из следующих элементов:

  • корпуса;
  • уплотнительного блока, который обеспечивает герметичность арматуры после установки и препятствует выходу рабочей среды;
  • запорного узла;
  • штока, соединяющего ручной или механический привод клапана с запорным механизмом;
  • пропускного отверстия;
  • деталей крепления, с помощью которых арматура для управления давлением и другими показателей закрепляется на трубопроводе.

Принцип функционирования арматуры, которая используется для контроля давления рабочей среды, заключается в уменьшении пропускного отверстия. Оно происходит с помощью запорного механизма, приходящего в движение благодаря приводу клапана. В результате объем транспортируемых продуктов уменьшается, а уровень давления падает.

При выборе арматуры, которая регулирует перемещение рабочей среды по трубам, нужно обращать внимание на следующие параметры оборудования:

  • условный диаметр прохода;
  • рабочее и пробное давление;
  • пропускную способность.

К важным параметрам регулирующей арматуры относятся материалы, которые необходимы для изготовления оборудования, а также вид привода.

Разновидности регулирующих клапанов

По типу затворного механизма арматура для контроля давления в трубопроводе разделяется на следующие устройства:

Седельный клапанКлеточный клапанЗолотниковый клапанМембранный клапан

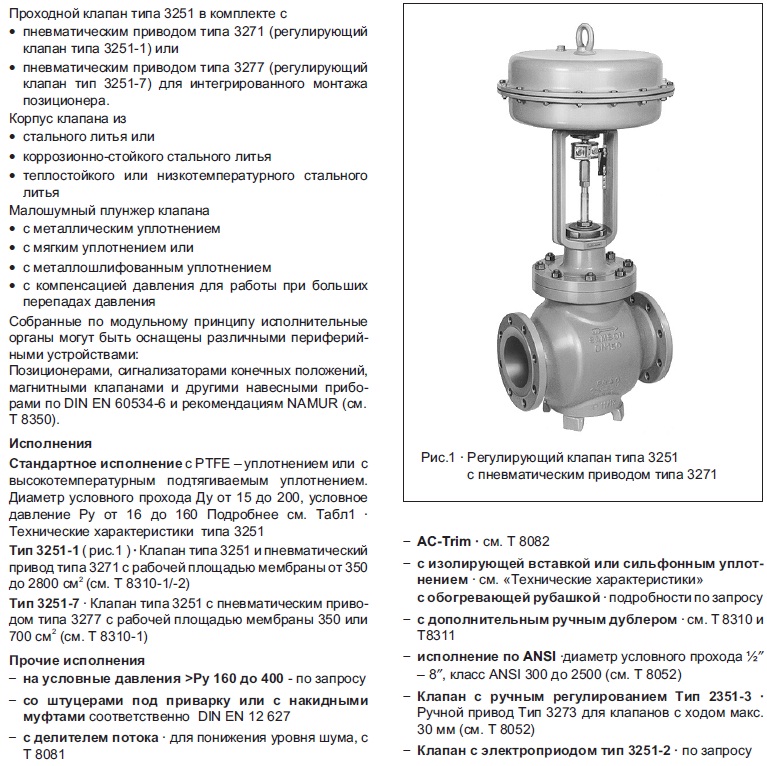

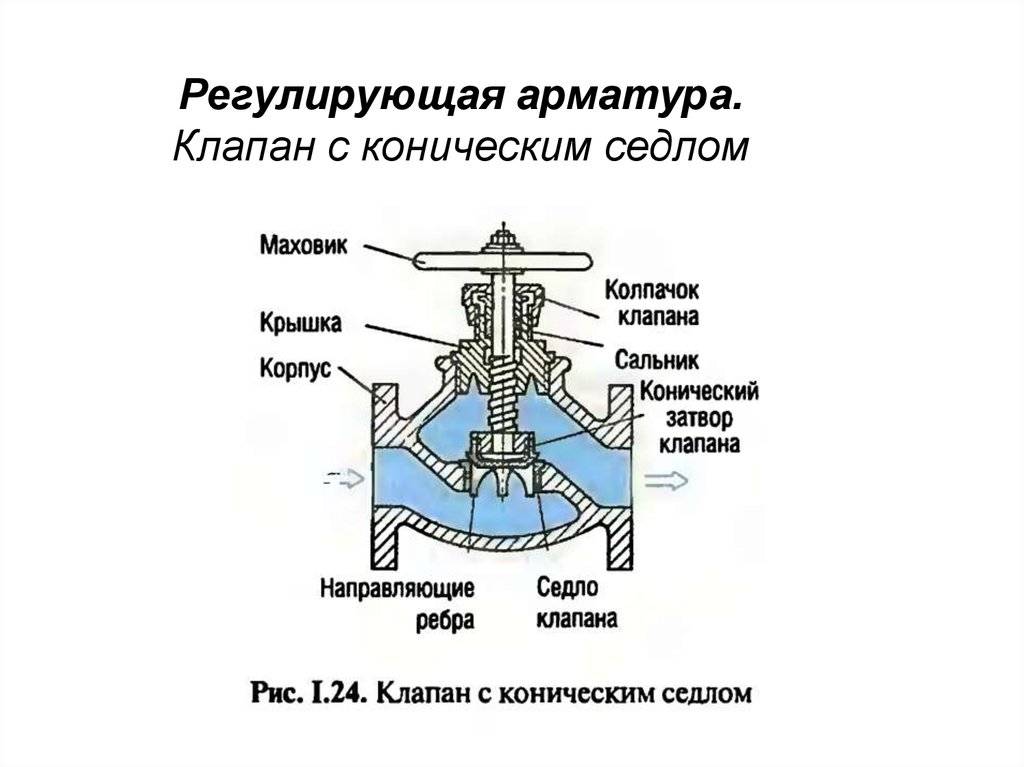

  • Седельные. Функции рабочего элемента клапана выполняет плунжер, который по своей конструкции бывает тарельчатым, игольчатым или стержневым. Он передвигается через одно или два седла арматуры, уменьшая ее проходное сечение. Односедельные модели устанавливают на трубопроводы малого диаметра, а клапаны с двумя седлами востребованы на магистралях значительных размеров.
  • Клеточные. При использовании арматуры контроль и регулировка давления в трубопроводе происходят за счет затвора, который имеет форму полого цилиндра с радиальной перфорацией. Он двигается по клетке, выполняющей функции направляющего элемента и пропускного узла. Благодаря нюансам конструкции клеточные клапаны отличаются малой вибрацией и небольшим уровнем шума.
  • Золотниковые. Регулирование параметров транспортируемых веществ выполняется с помощью золотника, который поворачивается на определенный угол. Управление золотниковым арматурным устройством не требует больших усилий, поскольку транспортируемые жидкие и газообразные вещества почти не оказывают сопротивления при перемещении запорного механизма клапана. Однако такая арматура не в состоянии обеспечить полную герметичность, поэтому ее не следует устанавливать на магистралях высокого давления.
  • Мембранные. Перекрытие сечения трубопровода в арматуре такого типа происходит с помощью мембраны, изготовленной из эластичной резины или фторопласта. Чтобы избежать погрешностей при регулировании мембранные клапаны комплектуются специальными элементами, которые обеспечивают контроль положения штока. Среди преимуществ арматуры выделяют устойчивость к коррозии и агрессивным средам, что позволяет ее использовать в нефтехимической промышленности. Мембранные клапаны выпускаются с гидравлическим или пневматическим приводом, который бывает встроенным или выносным.

Востребованы при монтаже трубопроводов разного назначения и запорно-регулирующие клапаны, которые помимо изменения расхода транспортируемых веществ позволяют полностью перекрывать их циркуляцию. Функции запорного устройства в арматуре выполняет плунжер. При контакте с седлом в полном объеме он обеспечивает герметичное отсечение, а при частичном — уменьшение проходного отверстия.

Пример маркировки регулирующих клапанов

Маркировка выпускаемых регулирующих клапанов выполняется согласно ГОСТ Р 52720-2007 и таблицам фигур, в которых представлены данные об обозначениях по типу арматуры и ее конструктивным нюансам. Кроме того, в нормативной документации указаны материал, используемый для производства корпуса и уплотняющих элементов.

Пример расшифровки для 25с947нж:

  • первые две цифры обозначают тип арматуры: 25 — регулирующий клапан;
  • буква указывает материал корпуса: с — изготовлен из углеродистой стали;
  • при наличии трех цифр первая обозначает тип привода, а две следующих номер модели: 947 — модель 47 с электрическим приводом;
  • последние буквы указывают материал уплотнителей: нж — уплотнительные поверхности клапана наплавлены сталью, устойчивой к коррозии.

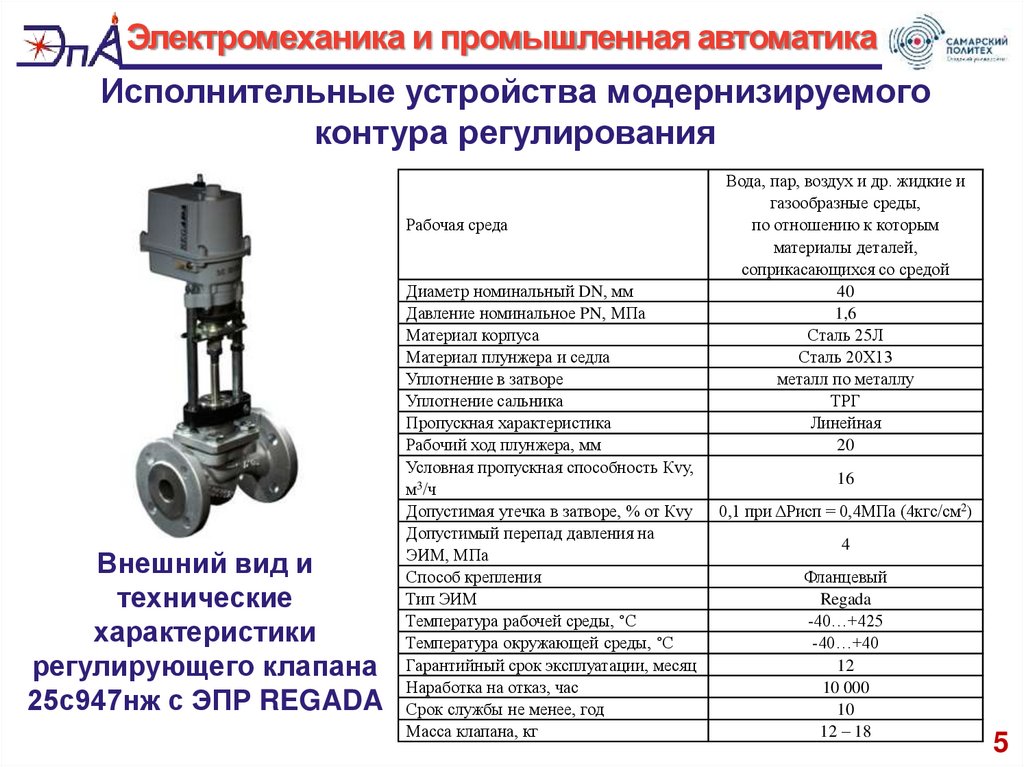

Регулирующий клапан 25с947нж

Если арматура для регулирования давления и расхода среды производится без направленных или вставных уплотнительных колец, то на ее корпусе или затворе это отражается в виде двух букв — «бк». В случае наличия покрытия на внутренних поверхностях клапанов оно указывается согласно последней таблице фигур.

Компания «Авангард» — главный поставщик клапанов для регулировки давления и других параметров рабочей среды на территории России. Мы предлагаем регулирующие клапаны, которые отличаются приемлемой ценой и соответствуют требованиям ГОСТ.

25с48нж – клапан регулирующий стальной двухседельный

Клапан регулирующий стальной двухседельный фланцевый

Назначение

Клапаны 25с48нж применяется на трубопроводах для регулирования параметров жидких и газообразных неагрессивных сред рабочей температурой до 200°С.

Проконсультироваться у специалиста

  • Номенклатура и цены 25с48нж

    • ДУ
    • РУ
    • ЦЕНА
    • Добавить в корзину
    • 25
    • 63
    • 4000 руб
  • Описание

    Клапан 25с48нж – это разновидность регулирующей трубопроводной арматуры с двухседельным плунжером. Управление осуществляется пневматическим мембранно-исполнительным механизмом. Применяется для контроля и управления параметрами рабочей среды в трубопроводе. Конструкция клапана 25с48нж состоит из корпуса сферической формы, внутри которого наплавлены один над другим два седла. Плунжер представляет собой шток с закрепленными параллельно двумя золотниками. Уплотнительные поверхности седел и золотников выполнены наплавкой из коррозионностойкой стали.

    Принцип работы двухседельного клапана 25с48нж заключается в изменение пропускной способности, путем перемещения плунжера относительно седел. Двухседельные клапаны обладают повышенной металлоемкостью за счет усложнения конструкции, но обеспечивает в полтора раза большую пропускную способность, чем односедельные. При этом клапан 25с48нж может работать и как запорное устройство, полностью перекрывая поток среды. В таком положении уплотнительные поверхности плунжера и седел плотно прижаты друг к другу. Двухседельный клапан 25с48нж имеет оптимизированную конструкцию, в которой исполнительном механизму нужно прикладывать меньшее усилие для управления.

    Благодаря этому двухседельные клапаны 25с48нж считаются одними из самых экономичных ввиду меньшей мощности и габаритов применяемого привода.

    Управляющий орган – пневматический мембранно-исполнительный механизм МИМ – состоит из гибкой мембраны, которая передает перестановочное усилие на плунжер за счет воздействия на нее управляющей среды (воздуха). Когда давление управляющей среды сбрасывается, мембрана возвращается в начальное положение. 25с48нж является “нормально-открытым”. Это означает, что при отсутствии давления в МИМе плунжер поднят, а проходные отверстия в корпусе открыты для прохождения среды. Нередко производители 25с48нж устанавливают на клапаны дополнительные устройства, контролирующие положение штока, называемые позиционерами. Он служат для повышения точности работы клапана и защищают от чрезмерного усилия среды и силы трения в направляющих и уплотнительных поверхностях.

    Технические характеристики 25с48нж позволяют применять его на неагрессивные жидкие и газообразные среды температурой до 200оС и давлением до 63 кгс/см2. Для установки на трубопровод применяется фланцевое присоединение. К недостаткам двухседельных регулирующих клапанов можно отнести технологическую сложность подгонки одновременного прилегания уплотнительных колец плунжера и обоих седел. Из-за этого допускается протечка, но не более 0,05% от пропускной способности. Однако, по мере эксплуатации клапана уплотнительные поверхности изнашиваются, на что влияет разность температурных удлинений корпуса и плунжера. В результате протечка может вырасти, поэтому в системах, где герметичность затвора является критичной применяют односедельные клапаны.

  • Основные габаритные, присоединительные размеры (мм) и масса (кг)

    Ду

    L

    D

    D1

    D2

    b

    n

    Н

    Масса

    25

    210

    135

    100

    68

    20

    4

    530

    36

    50

    300

    175

    135

    102

    23

    4

    660

    62

    80

    380

    210

    170

    133

    27

    8

    860

    107

    100

    430

    250

    200

    158

    29

    8

    1110

    151

    150

    550

    340

    280

    212

    35

    8

    1170

    244

    200

    650

    405

    345

    285

    41

    12

    1480

    483



  • Технические характеристики

    Технические характеристики

    Рабочая среда: вода, пар, жидкие и газообразные неагрессивные среды температурой до 200°С.
    Рабочее давление: 6,3 МПа (63 кгс/см2).
    Материальное исполнение корпуса: сталь.
    Наплавка на золотнике: коррозионностойкая сталь.
    Климатическое исполнение: У2.
    Присоединение к трубопроводу: фланцевое по ГОСТ 12815—80 (исп. 1, ряд 2).
    Уплотнение шпинделя: сальниковое.
    Подтяжка сальника: шпилькой.
    Пропускная характеристика: линейная.
    Допустимый перепад давления на клапанах: до 2 (20) – Ду 25 и 50 мм, до 1,2 (12) – Ду 80 мм и до 0,7 (7) – Ду 100, 150 и 200 мм.
    Относительная протечка в затворе: не более 0,05% от Kv.
    Управление клапаном: от пневматического мембранного исполнительного механизма.
    Командное давление воздуха в приводе, при котором осуществляется полный ход плунжера: 0,02 – 0,1 (0,2 – 1).
    Клапаны устанавливают на трубопроводе в любом рабочем положении; рекомендуемое положение – пневматическим мембранным исполнительным механизмом вверх.


    Материал основных деталей

    Корпус: сталь.
    Крышка: сталь.
    Сальник: сталь.
    Плунжер: сталь 20Х13.
    Шток: сталь 20Х13.
    Седло: сталь 20Х13.


    Показатели надежности и долговечности

    Регуляторы относятся к классу ремонтируемых.
    Средний срок службы – не менее 10 лет
    Средний ресурс – не менее 70000 ч.
    Наработка на отказ – не менее 7000 ч.


    Условия эксплуатации

    Температура среды в системе: не более 200оС.
    Температура окружающей среды: не ниже -40оС.


    Производители

    ООО “ГУСАР” (“Гусевский арматурный завод”), Котельниковский арматурный завод (филиал ОАО “Волгограднефтемаш”).

  • Как купить 25с48нж

    Товар вы можете купить, оформив онлайн заказ. Для этого выберите нужное изделие в таблице вверху страницы и нажмите  напротив него, чтобы положить в корзину. Также вы можете оформить заявку на консультацию у специалиста или связаться с нами удобным для Вас способом контактной информации. По телефону, Whatsapp, Viber, Telegram, с помощью онлайн-консультанта на сайте

  • Каталог
    • Задвижки
      • Задвижки стальные
      • Задвижки чугунные
      • Задвижки нержавеющие
    • Краны
      • Краны латунные
      • Краны стальные
      • Краны чугунные
      • Краны нержавеющие
    • Запорные клапаны
      • Клапаны запорные стальные
      • Клапаны запорные чугунные
      • Клапаны запорные нержавеющие
      • Клапаны запорные латунные
    • Обратные клапаны
      • Клапаны обратные стальные
      • Клапаны обратные чугунные
      • Клапаны обратные нержавеющие
      • Клапаны обратные латунные
    • Предохранительные клапаны
      • Клапаны предохранительные стальные
      • Клапаны предохранительные чугунные
      • Клапаны предохранительные нержавеющие
      • Клапаны предохранительные латунные
    • Регулирующие клапаны
      • Клапаны регулирующие стальные
      • Клапаны регулирующие чугунные
      • Клапаны регулирующие нержавеющие
      • Клапаны регулирующие латунные
    • Затворы дисковые поворотные
      • Затворы дисковые поворотные стальные
      • Затворы дисковые поворотные чугунные
    • Конденсатоотводчики
      • 45нж13нж
      • 45с13нж
      • 45ч12нж
      • 45ч15нж
      • 45ч13нж
    • Фланцы и крепеж
  • Главная
  • О компании
  • Услуги
  • Контакты

Проконсультироваться у специалиста

Ваше имя *

Ваш номер телефона *

E-mail

Ваше сообщение

Что такое регулирующие клапаны? | Консультативная группа ARC

Обзор регулирующих клапанов

Регулирующий клапан регулирует скорость потока жидкости, когда положение плунжера или диска клапана изменяется приводом. Регулирующие клапаны используются для поддержания параметра процесса как можно ближе к заданному значению. Заданными значениями контроллера обычно являются скорость потока, давление и температура. Параметры продукта, такие как плотность, концентрация, уровень жидкости и другие, также можно контролировать с помощью регулирующих клапанов.

Установка регулирующего клапана состоит из корпуса клапана, привода, позиционера и принадлежностей. Кузов включает в себя капот в сборе и детали отделки. Его конструкция выдерживает статическое давление жидкости и дифференциальное давление, пропускает жидкость, имеет концы для соединения с трубами и поддерживает посадочные поверхности и запорный элемент клапана. Приводы представляют собой пневматические, гидравлические или электрические устройства, которые обеспечивают усилие для открытия и закрытия клапана. Позиционеры отслеживают и контролируют истинное движение привода для поддержания заданного значения. Аксессуары включают электропневматические преобразователи, регуляторы давления, маховики, индикаторы положения и концевые выключатели.

Классификация регулирующих клапанов по оборудованию, программному обеспечению и услугам

ARC сегментирует рынок регулирующих клапанов по характеру поставки с точки зрения оборудования, программного обеспечения и услуг. Доходы от оборудования включают сборку регулирующих клапанов в целом; в первую очередь корпуса клапанов, приводы клапанов, позиционеры клапанов и аксессуары. Доходы от оборудования также включают приводы клапанов или позиционеры, поставляемые отдельно. Программное обеспечение относится к программному обеспечению для определения размеров, управления, программирования, диспетчерского программного обеспечения и специального программного обеспечения, связанного с продажей регулирующей арматуры.

Поставщики предоставляют производителям услуги по проектированию и техническому обслуживанию. Это позволяет производителям сосредоточиться на основных направлениях деятельности и рассчитывать на то, что поставщики возьмут на себя единоличную ответственность в соответствии с их потребностями и предоставят инициированные поставщиками программы обслуживания и модернизации для сохранения своих инвестиций. Услуги по проектам включают разработку проектов, разработку приложений, разработку прикладного программного обеспечения и управление проектами. Техническое обслуживание включает в себя установку, запуск и ввод в эксплуатацию. Услуги по техническому обслуживанию также включают внеконтрактные услуги по техническому обслуживанию и эксплуатации. Внеконтрактные услуги по техническому обслуживанию включают проектирование, программирование, обучение и управление сетью. Операционные услуги включают в себя услуги по повышению производительности.

Классификация регулирующих клапанов по типу привода

ARC разделила приводы на три основных типа: пневматические, электрические и другие приводы. Пневматические приводы бывают диафрагменными или поршневыми. Приводы на основе диафрагмы используют подачу воздуха от контроллера или позиционера и включают в себя различные типы, такие как прямого действия, обратного действия и реверсивные. Поршневые приводы используют заводской воздух под высоким давлением и имеют двойное действие, чтобы обеспечить максимальное усилие в обоих направлениях. Электрические приводы используют электродвигатель и некоторую форму редуктора для перемещения клапана. Другие типы приводов включают гидравлические и электрогидравлические приводы.

Классификация регулирующих клапанов по типу позиционера

Компания ARC разделила позиционеры клапана на три основных типа: пневматические, электропневматические и цифровые. Пневматические позиционеры получают пневматический сигнал и подают на привод клапана давление воздуха, необходимое для перемещения клапана в нужное положение. Электропневматические позиционеры принимают входной сигнал 4-20 мА и преобразуют его в требуемое давление воздуха. Цифровые позиционеры имеют микропроцессоры, обеспечивающие расширенную функциональность. Цифровые позиционеры имеют двустороннюю цифровую связь, которая обеспечивает обратную связь с системой управления или мониторинга по таким вопросам, как износ штока и другие диагностические задачи. Они также могут иметь расширенные возможности, такие как встроенное ПИД-регулирование.

Если вам нужна информация о ведущих технологиях или поставщиках в вашей отрасли или регионе мира, свяжитесь с ARC.

Содержимое, связанное с регулирующими клапанами

Исследование рынка регулирующих клапанов Исследование клапанов для тяжелых условий эксплуатации Исследование рынка запорной арматуры

Взаимодействие с консультативной группой ARC

Услуги АРК Тех. Выбор Свяжитесь с нами

Типы регулирующих клапанов, области применения и детали: основные сведения

Регулирующий клапан — это устройство, которое регулирует поток жидкости или газа.

Какие существуют типы регулирующих клапанов?

Типы регулирующих клапанов включают:

  • Регулирующие клапаны высокого давления
  • Шаровые краны с V-образным отверстием
  • Сегментные шаровые краны
  • Поворотные затворы и задвижки

Обратите внимание, что регуляторы также иногда называют регулирующими клапанами. Основное различие между регулирующим клапаном и регулятором заключается в том, что регулирующий клапан регулирует поток, а регуляторы регулируют давление. Подробнее о регуляторах здесь.

Какие есть приложения для регулирующего клапана?

Клапаны регулирующие используются при добыче нефти и газа для управления потоком жидкости или газа. Производители нефти и газа используют регулирующие клапаны высокого давления в следующих случаях:

  • Клапан сброса жидкости на сепараторе или установке для подготовки
  • Противодавление газа на любом производственном сосуде
  • Снижение давления на компрессоре

Как работает регулирующий клапан?

Для «управления» жидкостью или газом регулирующий клапан может открываться или закрываться полностью (вкл./выкл.) или слегка (модулирующий).

Модулирующие клапаны могут слегка открываться или закрываться. Они делают это для того, чтобы изменить размер отверстия, через которое протекает среда. Их также можно перевести в полностью закрытое или полностью открытое положение.

Однако сам по себе клапан ничего не сделает. Чтобы открыть или закрыть, привод клапана должен получить сигнал от внешнего источника. Это обеспечивается одним из следующих компонентов:

  • Пневматический регулирующий клапан: пневматический пилот или регулятор уровня жидкости

  • Регулирующий клапан с электрическим приводом: электрический пилот, программируемый логический контроллер (ПЛК) или удаленный терминал (RTU)

Как регулирующий клапан удерживает обратное давление?

Вот как регулирующий клапан высокого давления с пневматическим приводом, установленный на сепараторе , удерживает противодавление:

  • Пневматический пилот — Сигнал подается пневматическим пилотом давления. Пилотный клапан этого комплекта измеряет давление на входе и посылает соответствующий сигнал (обычно обработанный подаваемый газ) через трубопровод на привод клапана.

  • Пневматический привод — Привод реагирует на этот пилотный сигнал, закрывая или открывая клапан.

  • Электрический пилот — В случае установки на сепараторе регулирующего клапана высокого давления с электрическим приводом для сдерживания противодавления сигнал подается электрическим пилотом (или ПЛК). Электрический пилот получает аналоговый сигнал 4-20 мА от датчика, который представляет состояние процесса. Затем пилот обрабатывает этот сигнал и отправляет соответствующий сигнал (петля 4-20 мА) на электрический привод клапана.

  • Электрический привод — Привод реагирует открытием или закрытием клапана.

Каковы важные детали регулирующего клапана?

Вот некоторые ключевые внутренние детали нашего пневматического регулирующего клапана высокого давления, управляемого штоком.

Это линейные клапаны со штоком, который направляет шар в седло. Они могут работать в режимах плавного регулирования или включения/выключения.

Ключевыми частями регулирующего клапана являются следующие:



  • Крышка : Крышка представляет собой верхнюю часть клапана, в которой находятся мембрана и пружина привода.

  • Пружина : Пружина удерживает натяжение штока, удерживая клапан в положении отказа.

  • Привод регулирующего клапана : Привод регулирующего клапана получает пневматический сигнал от пилота давления или другого пневматического контроллера и соответствующим образом регулирует положение клапана. Этот привод может быть разобран и перевернут, чтобы преобразовать клапан из нормально закрытого в нормально открытый или наоборот.

  • Сальник в сборе : Сальник в сборе содержит сальник клапана. Уплотнение клапана обеспечивает уплотнение, которое предотвращает утечку из сальниковой коробки, позволяя штоку перемещаться вверх и вниз по мере необходимости, чтобы открывать и закрывать клапан.
