Опрессовка теплого пола воздухом своими руками: воздухом, водой, проверка труб перед запуском

воздухом, водой, проверка труб перед запуском

Содержание:

1. Зачем нужно опрессовывать теплый пол?
2. Виды компрессоров, какой выбрать
3. Ручные насосы
4. Электрические
5. Какой выбрать?
6. Способы опрессовки водяных тёплых полов
7. Опрессовка горячей водой
8. Опрессовка холодной водой
9. Тестирование теплого пола воздухом
10. Какой способ выбрать?
11. Особенности гидравлического испытания в зависимости от типа труб
12. Производим первый запуск

Прежде чем использовать водяные тёплые полы, предварительно нужно произвести проверку на работоспособность и наличие протечек, провести так называемую опрессовку.

В данной статье мы расскажем о видах и способах опрессовки тёплых полов, так же вы узнаете, как ее можно сделать своими руками. Кроме того, рассмотрим все виды компрессоров предназначенных для этого, выявим их плюсы и минусы.

Зачем нужно опрессовывать теплый пол?

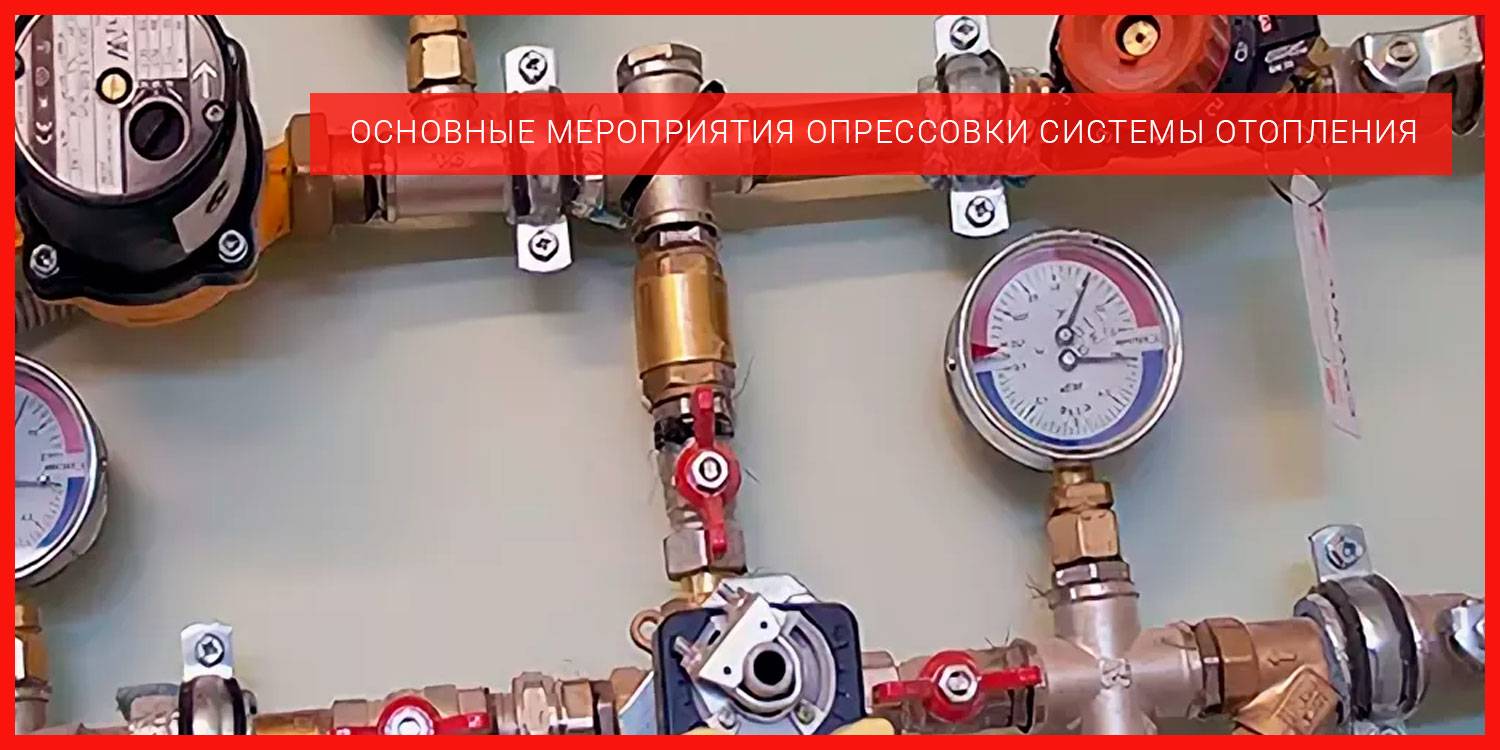

Опрессовка отопительной системы — проверка её на качество герметичности труб и фитинговых соединений под высоким давлением. Тестирование позволяет выявить течь и другие дефекты. Проверять каждый обогревательный контур необходимо отдельно.

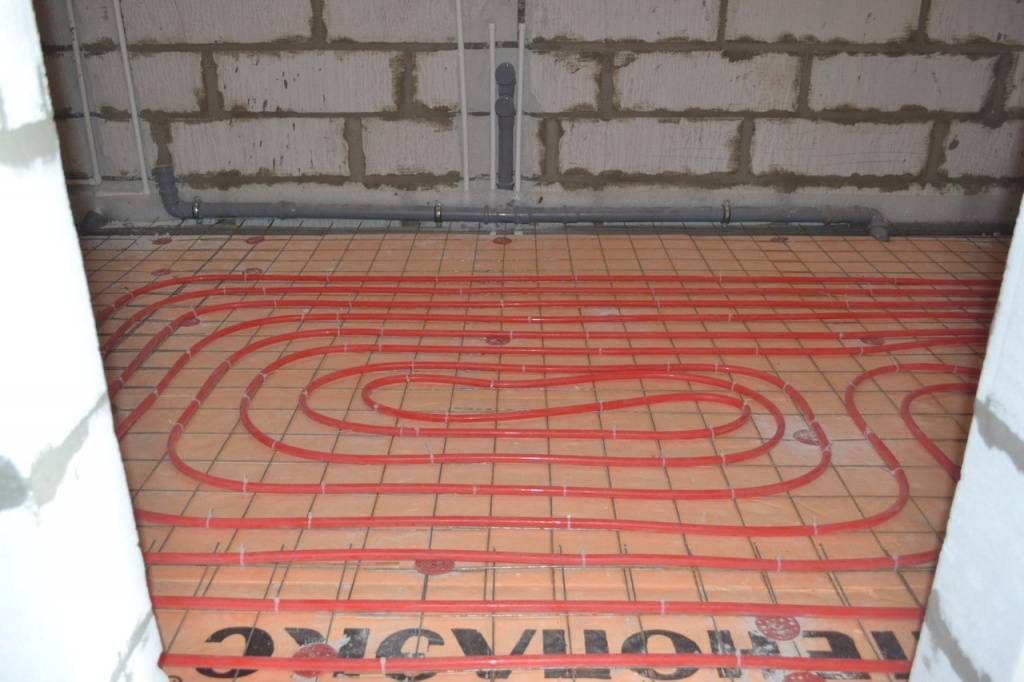

Опрессовка тёплых полов проводится перед заливкой бетонной стяжки и укладкой финишного покрытия, чтобы в случае обнаружения дефектов их было несложно устранить.

Если гидропол монтируется в деревянном доме «сухим» способом, то его испытание также надо проводить перед тем, как трубы закрываются листами ГВЛ.

Виды компрессоров, какой выбрать

Компрессоры, используемые для тестирования тёплых водяных полов, бывают ручными и электрическими.

Их основная задача — накачать трубопроводную магистраль водой или воздухом. При этом работа агрегата контролируется при помощи манометра.

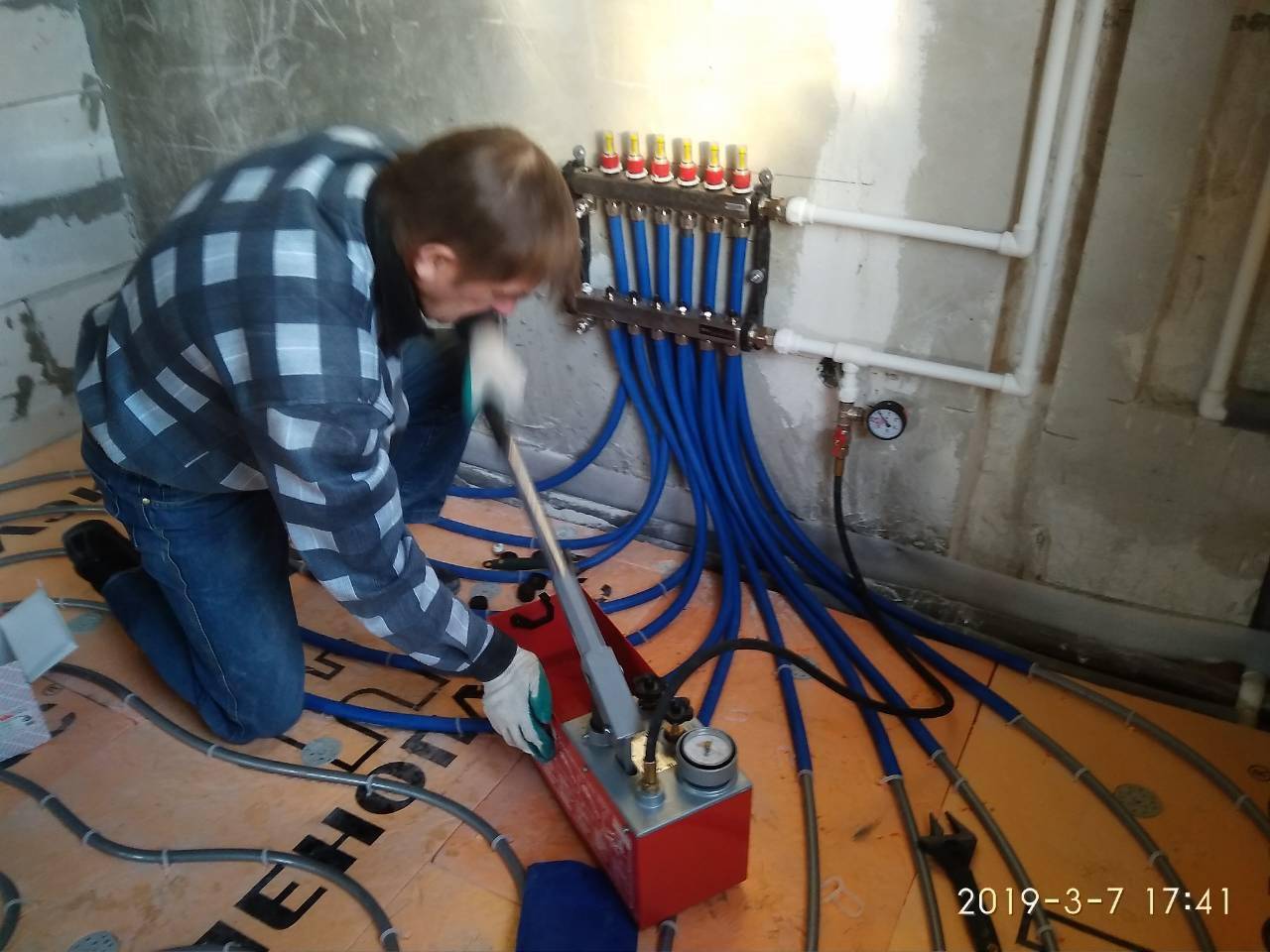

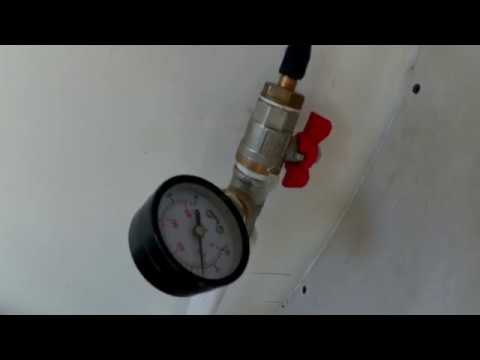

Опрессовочный насос своими руками. Как опрессовать систему отопления.

Смотрите это видео на YouTube

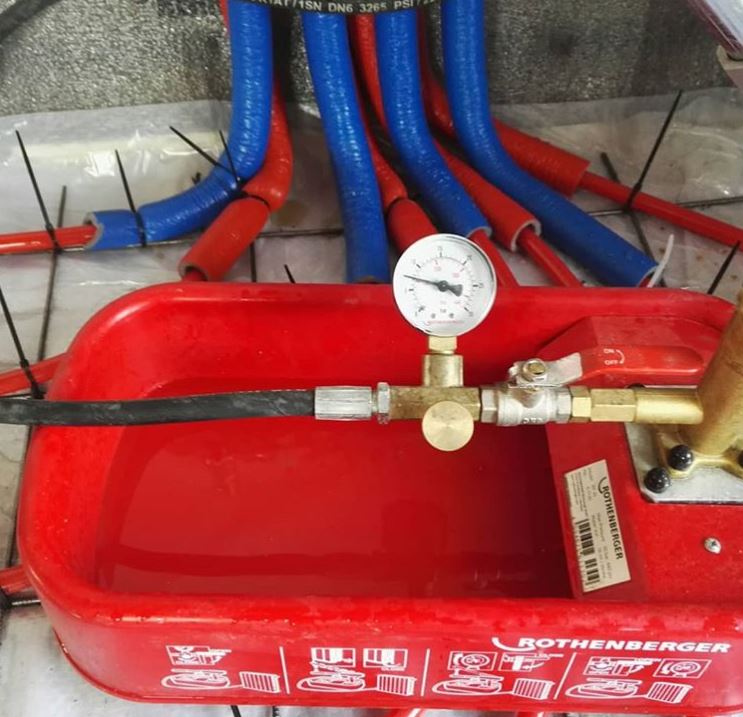

Ручные насосы

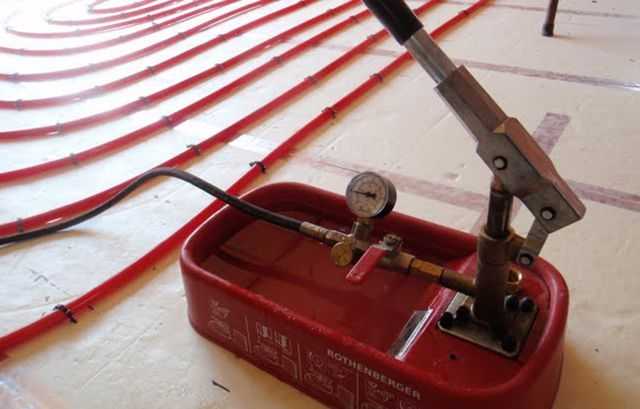

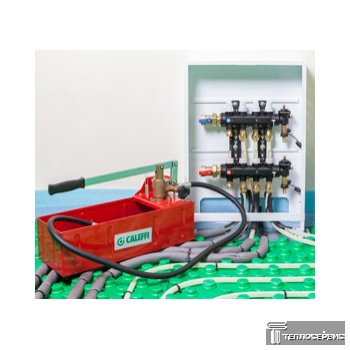

Ручные приспособления для опрессовки являются механическими. Плюсом приминения считается невысокая цена, неприхотливость и простота использования. Они мобильны, для их работы не требуется источник питания. В состав механических компрессоров входят все необходимые комплектующие, такие как: шланги, манометр и бак.

К минусам можно отнести маленькую производительность. Если вы решили провести самостоятельно опрессовку таким насосом, то для качественного тестирования потребуется приложить большие усилия.

Электрические

Электрические компрессоры более громоздкие, цена их выше, но зато они полностью автоматизированы. При их использовании не потребуется прилагать вообще никаких усилий. С помощью гидронасоса легко добиться любого давления в системе. Чаще данные устройства используют профессионалы, когда требуется производить опрессовку часто, и в больших объёмах.

Несмотря на дороговизну таких насосов, существенным плюсом становиться фактор повышенной производительности, так как приспособление оснащено двигателем, что позволяет экономить время и силы.

Какой выбрать?

При выборе вида насоса для опрессовки, нужно учитывать следующие моменты:

• объём системы отопления;
• частоту проведения опрессовочных работ.

Если требуется опрессовать систему небольшого размера, то как вариант вполне подойдёт ручной компрессор, и покупать дорогой электрический прибор не имеет смысла.

Для проверки отопительной системы в комнате с большой площадью, мощности данного оборудования может быть не достаточно, поэтому лучше купить компрессорный насос электрического типа.

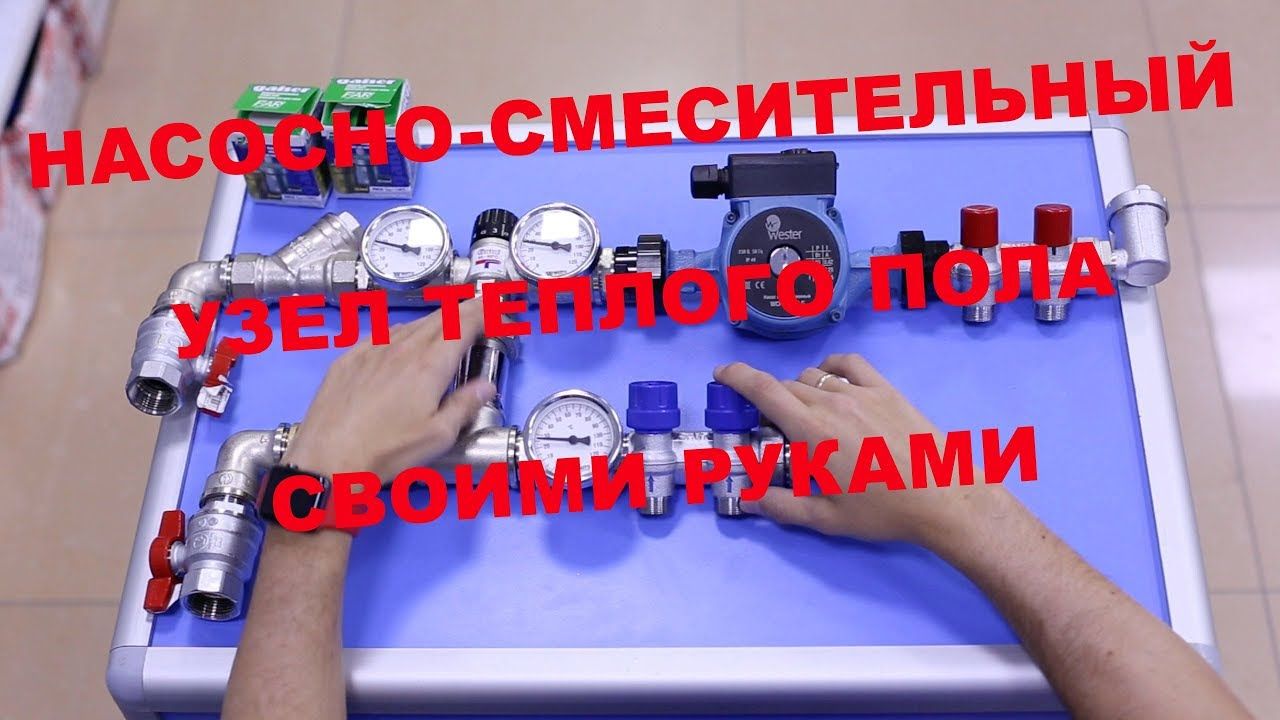

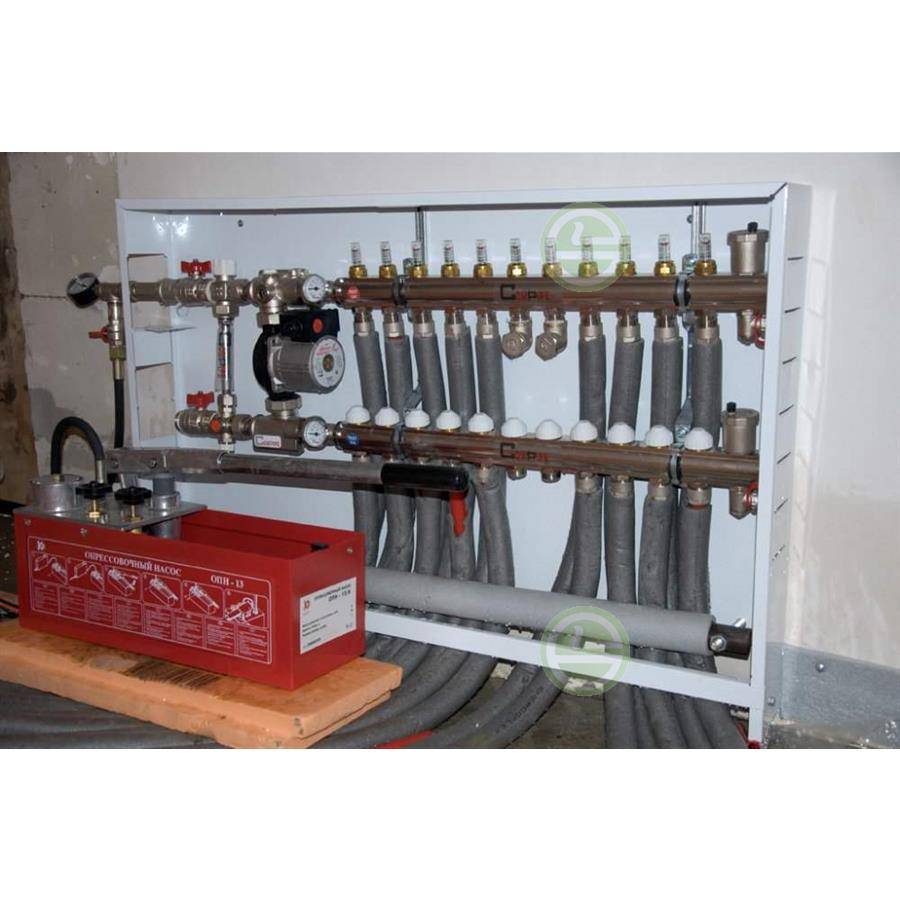

Гидравлический опрессовщик

Смотрите это видео на YouTube

Мы рекомендуем приобретать устройства, имеющие стальной, а не пластиковый корпус и оснащённый специальными клапанами, которые не позволяют подниматься давлению выше нормы.

Способы опрессовки водяных тёплых полов

Опрессовку тёплых полов можно осуществлять несколькими способами:

• горячим теплоносителем;
• холодной водой;
• воздухом.

Перед проведением опрессовки, магистраль рекомендовано промыть обычной водой из водопровода, для удаления из неё возможных загрязнений.

Для этого, надо произвести заполнение, а затем слив воды из трубопровода несколько раз. Когда пойдёт полностью чистая вода, то можно прекращать процедуру.

Опрессовка горячей водой

Перед проведением опрессовки тёплого водяного пола необходимо раскатать трубопровод, установить коллектор, к которому подсоединяются контуры.

Рассмотрим процесс поэтапно:

1. На коллекторном узле закрываются краны обратки.

2. Устанавливается давление в районе 2,5 атмосфер.

3. Магистраль наполняется водой через подающие патрубки. При этом присутствует шипение, что свидетельствует о выходе воздуха из крана Маевского или через воздухоотводчик.

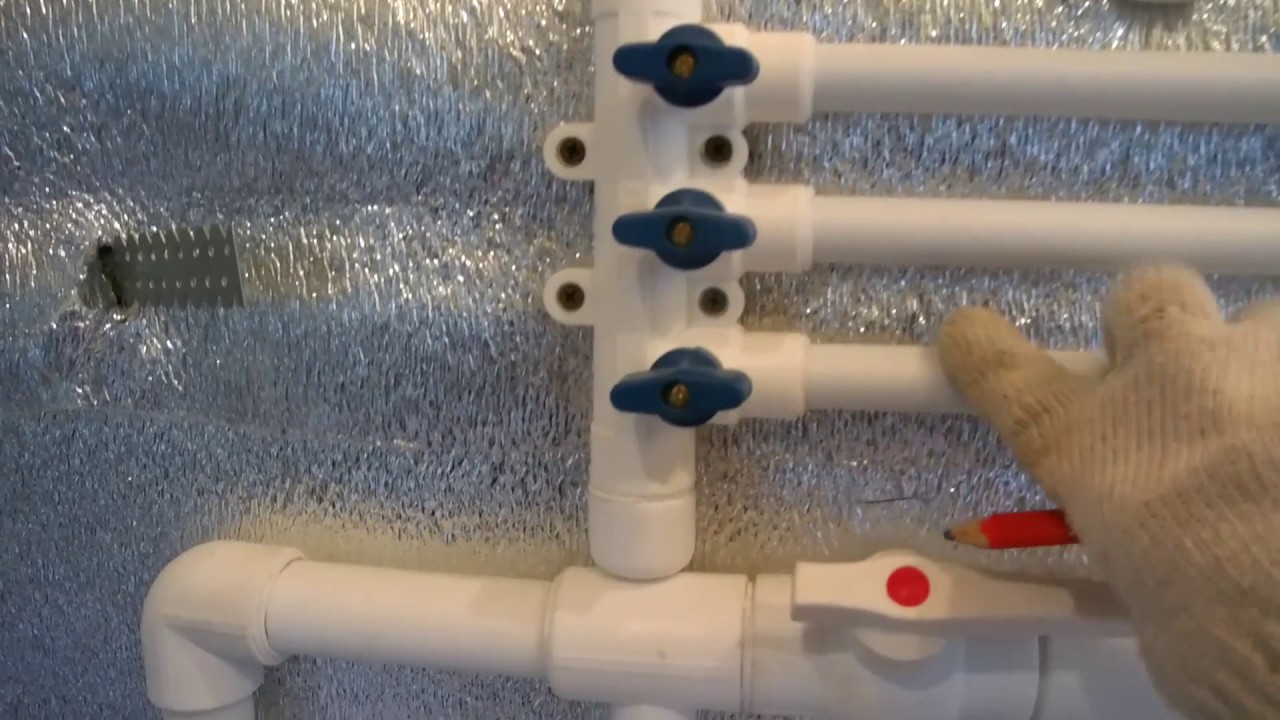

4. Открывается один вентиль обратки для спуска воздуха. Когда потечёт вода, значит, все воздушные пробки вышли, вентиль можно закрыть. Такие действия, нужно провести со всеми контурами.

Наличие воздуха в трубопроводе вызывает образование пустот, что снижает КПД системы, так как это приводит к понижению давления.

5. Закрывается кран перед подающей гребёнкой и открывается перед обраткой.

Важно, в процессе гидроиспытания поднимать температурный уровень теплоносителя постепенно, сначала выставляется +20 градусов, и каждые несколько часов прибавляется по 5 градусов. В это время, следует проверять тёплый пол на наличие течи. Если обнаружены протечки, то воду из магистрали следует слить, и устранить течь.

Затем, трубопровод снова наполняется водой, оставляется на 2 — 3 дня, для дальнейшего тестирования и наблюдения, чтобы выявить возможные неполадки.

Если дефектов больше не обнаружено,  то градус нагрева теплоносителя постепенно снижается. Заливка стяжки начинается только после остывания системы.

Опрессовка холодной водой

Опрессовывать тёплый гидропол холодным теплоносителем следует при наличии повышенного давления. Трубопровод нужно накачивать охлаждённой водой, при давлении в 2 раза выше рабочего. Тестирование системы проводится на протяжении 2-х дней, этого хватит для выявления дефектов.

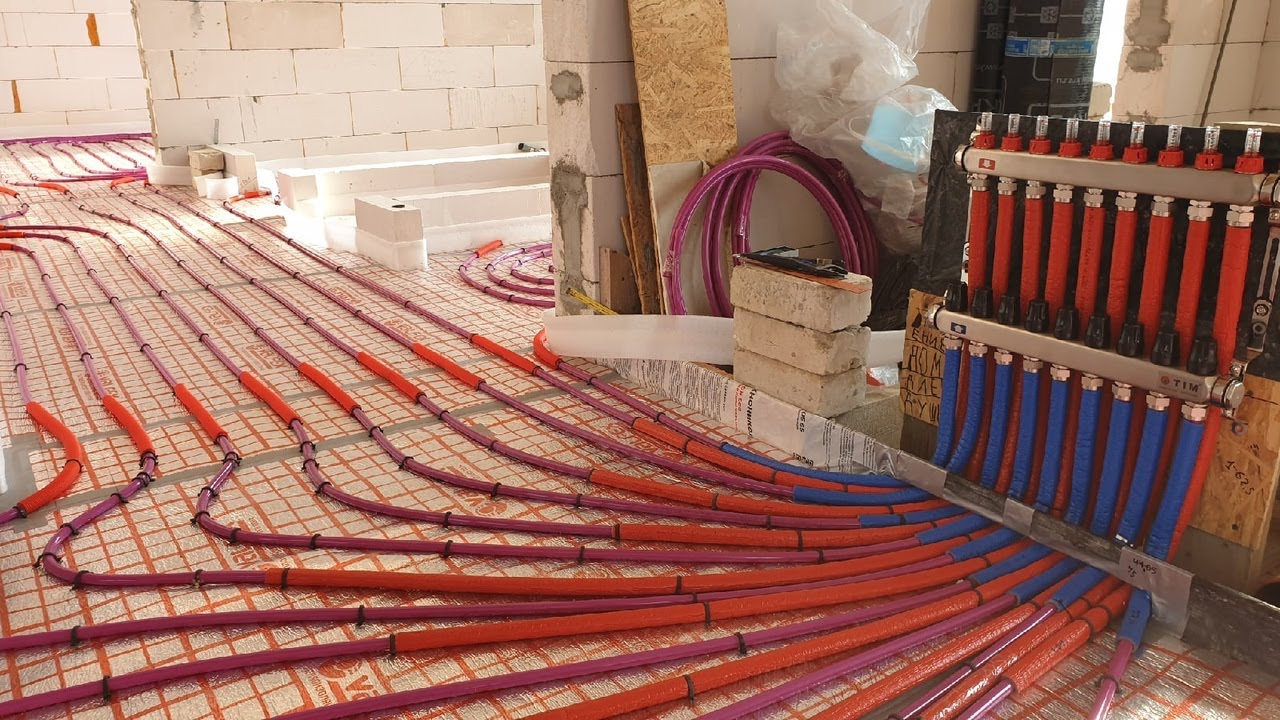

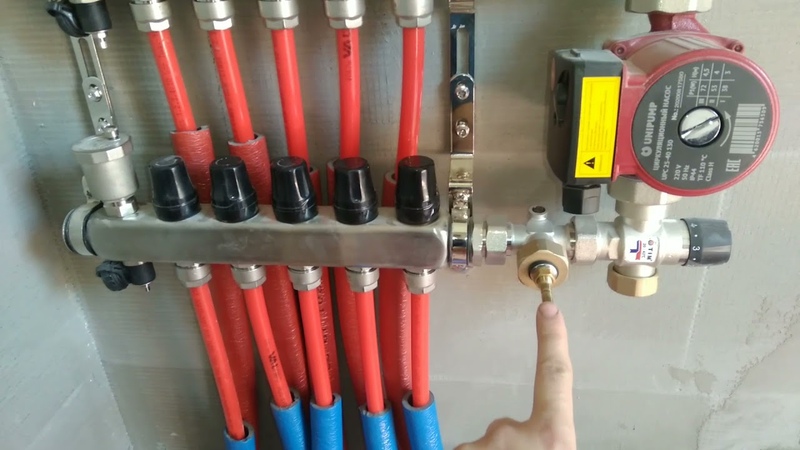

🟢Как я осуществил опрессовку водяного пола . Теплый водяной пол своими руками.Часть 5

Смотрите это видео на YouTube

Как и в первом случае, неполадки устраняются и проверка повторяется.

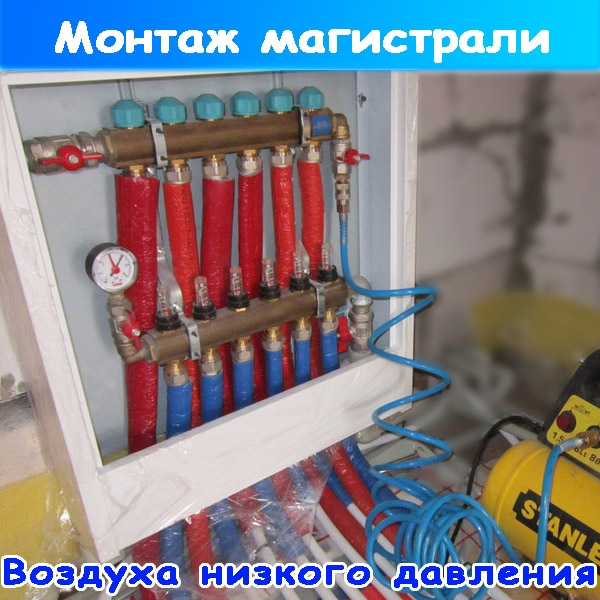

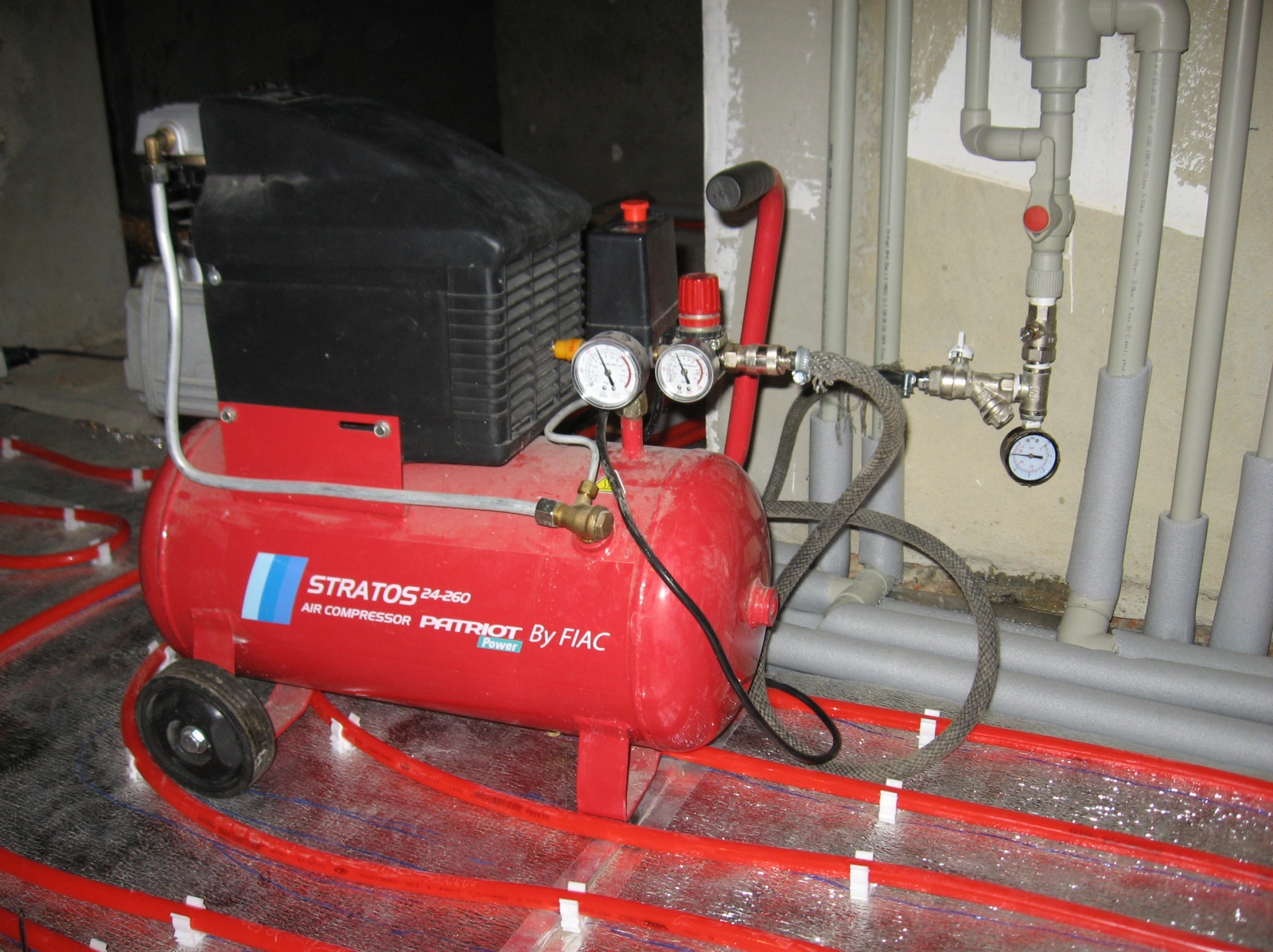

Тестирование теплого пола воздухом

Часто когда нет воды, у домовладельцев встаёт вопрос — как опрессовать тёплый водяной пол воздухом.

Мы расскажем, как это сделать, и под каким давлением надо опрессовывать систему.

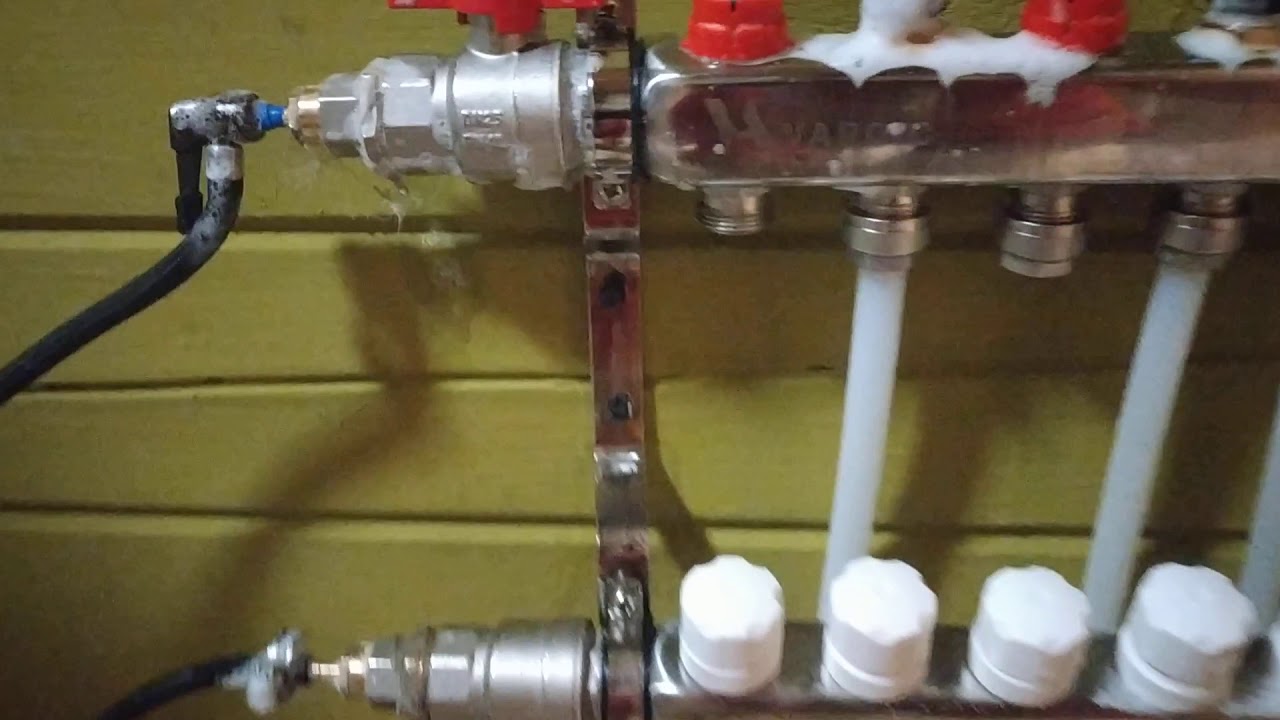

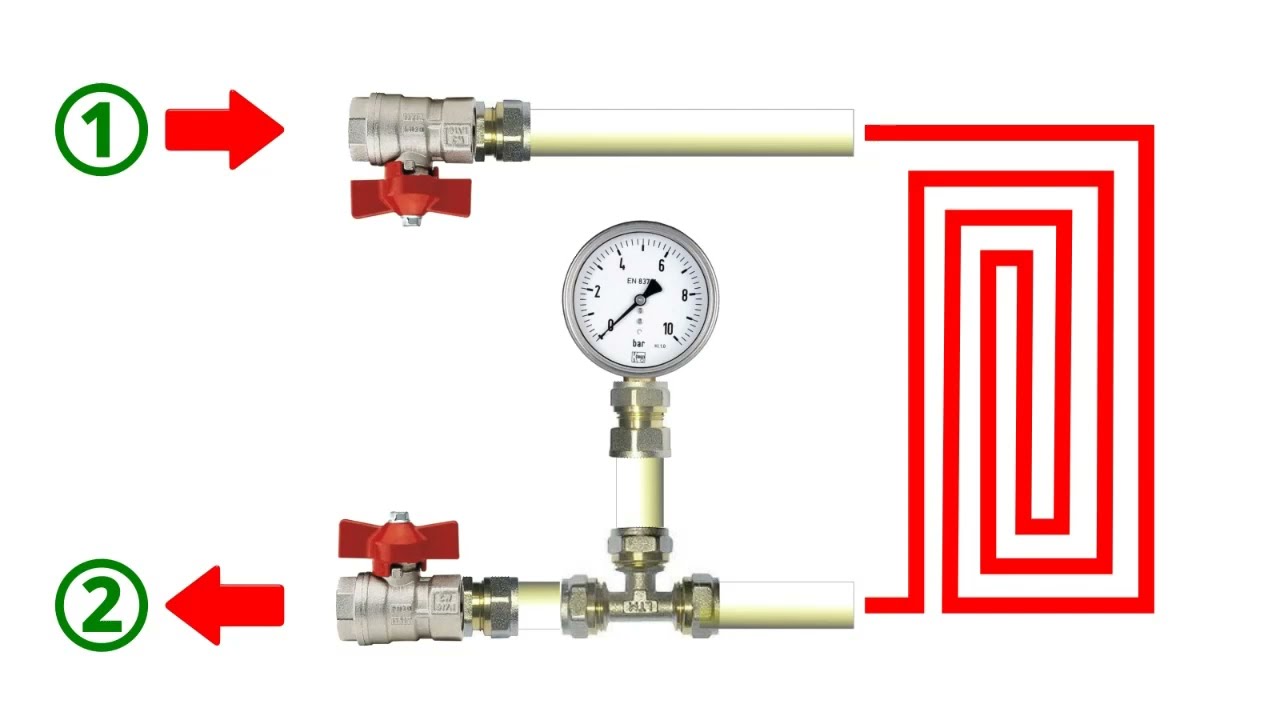

Опрессовка воздухом системы водяных теплых полов

Смотрите это видео на YouTube

Пошаговый процесс опрессовки тёплого пола воздухом выглядит следующим образом:

1. Закручиваются все краны, в том числе вентиль Маевского. Если есть автоматические воздухоотводчики, то на период опрессовки они откручиваются, на их место ставятся заглушки.

2. Устанавливается давление выше рабочего в 2 раза (4 — 5 Атм). Это делается компрессором или при помощи автомобильного насоса. Чтобы производить данными приспособлениями накачку воздуха, требуется шланг, который подсоединяется штуцером и краном.

3. Давление нагнетается лишь в контурах напольного обогрева. На участке между коллекторной группой и котлом его не должно быть, так как большая часть нагревательных устройств выдерживает давление до 3 Атм, иначе они могут выйти их строя. Поэтому, опрессовку отрезка от коллектора до котла нужно делать отдельно.
4. После заполнения магистрали воздухом, подача закрывается, конструкция оставляется на день. При этом, надо наблюдать за уровнем давления в системе. Небольшое падение допустимо.

5. Если давление падает, то определяются места, имеющие плохую герметичность. Для этого, участки, где возможна утечка, покрываются мыльной жидкостью. Для этого подойдёт жидкость для чистки стекла или мыльная вода. В местах, где происходит выход воздуха из трубопровода, жидкость будет пениться.
6. Устраняются проблемы и опрессовка повторяется.

Только убедившись, что отопительная система без дефектов, можно производить заливку стяжки.

Стоит учесть, что при тестировании гидрополов под высоким давлением, есть опасение, что трубопровод выскочит из своих посадочных мест. Это может произойти, если фиксация осуществлялась монтажной лентой.

Чтобы этого избежать, требуется до начала проведения опрессовки, произвести монтаж растворных маячков, которые после затвердевания создадут каркас, тем самым фиксируя трубопровод. Если трубы фиксируются к металлической сетке, то в этой процедуре нет надобности.

Какой способ выбрать?

У многих встаёт вопрос, какой вариант тестирования лучше всего подходит для тёплых водяных полов? Воздушный способ удобней, так как не всегда удаётся вовремя произвести запуск системы в работу при наступлении холодов, поэтому есть опасность заморозки всего трубопровода.

При воздушной опрессовке таких проблем не возникнет. Для греющих полов это важно, так как с батарей можно без труда слить теплоноситель, а с напольных контуров это сделать достаточно сложно.

Но при воздушном способе, визуально сложно определить не герметичное соединение или участок трубы, через который будет выходить воздух. С водой таких проблем не возникнет, и вы сразу определите нужное место.

Кроме этого, при выборе способа испытания отопительной системы, следует учитывать вид труб, из которых изготовлено водяное отопление.

Особенности гидравлического испытания в зависимости от типа труб

Водяное напольное отопление можно укладывать используя различные виды труб:

1. Металлопластиковые трубы. При сооружении тёплых гидрополов из металлопластиковых труб, рекомендовано производить опрессовку путём нагнетания холодной воды. При этом максимально допустимое давление должно составлять 6 Бар. Тестирование производится в течении одних суток.

Если давление остаётся неизменным, то всё в норме, можно переходить к возведению стяжки, при этом нужно учитывать, что заливка осуществляется при наличии давления в системе. Кроме того, если проверка производится при давлении выше 4 Бар, следует закрутить воздухоотводчики, иначе через них может проходить вода.

2. Трубопровод из сшитого полиэтилена производится по современной технологии, позволяющей сшивать молекулы поперечно. При тесте с таким трубопроводом, создаётся повышенное давление (минимум 6 Бар). Через 30 минут, если давление упадёт, его нужно восстановить, и протестировать систему ещё в течении тридцати минут. Затем процедуру надо повторить, тёплый пол должен поработать в таком режиме ещё 24 часа. Если, по истечению этого периода давление снизилось максимум на 1,5 Бар, то считается, что тестирование прошло удачно.

Бывает, что после теста холодной водой, рекомендовано провести тестирование с горячим теплоносителем. При этом надо несколько дней осуществлять проверку всех стыков и соединений. Если уровень давления  будет в норме, то после того как система остынет, можно заливать стяжку.

Производим первый запуск

Прежде, чем заливать контуры стяжкой, надо произвести пробный запуск. Он требуется для проверки качества обжима контактов тёплых полов. Для этого, необходимо обеспечить циркуляцию теплоносителя и удалить воздушные пробки.

Если теплоносителем служит водопроводная вода, то устанавливается специальный кран, через который будет обеспечиваться его подача. При заливке антифриза, потребуется задействовать наконечник с запорным краном на коллекторе.

Первый запуск следует производить в следующей последовательности:

1. Закрываются краны до распределительного коллектора, тем самым обеспечивается циркуляция жидкости на участке котёл — коллектор. Включается насос и котёл, но его надо запускать не на всю мощность. Проверяются все соединительные контакты.

2. Открываются вентили контуров. Начинать необходимо от петли, расположенной дальше от котла. Когда контур нагреется до температуры с разницей на входе и выходе в 5 — 10 градусов, запускается вторая, а затем и другие ветки.

3. Если тёплый пол выступает единственным источником тепла, то градус нагрева поднимается до максимального уровня (60 градусов).

При комбинированном обогреве, выставляется рабочая температура. В данном режиме тёплый пол должен поработать 6 часов.

Как видите, опрессовка является важным этапом при монтаже тёплого водяного пола. Проведение её обязательно, и производить ее нужно перед укладкой завершающих слоёв пола. Иначе, если гидропол не будет работать или обнаружится течь, то придётся вскрыть финишную отделку и стяжку.

Если вы сомневаетесь, что сможете провести опрессовку труб тёплого пола самостоятельно, то лучше пригласить специалистов.

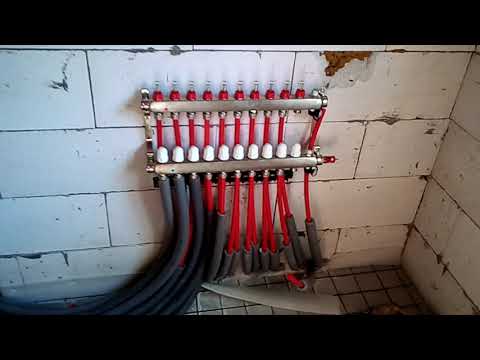

Ошибки при опрессовке теплых полов и отопления.

Смотрите это видео на YouTube

Как сделать опрессовку теплого пола своими руками?

Так называется гидравлическое испытание, с помощью которого проверяется готовности системы «теплый пол» к работе по предназначению. Опрессовка теплого пола позволяет удостовериться в целостности и работоспособности собранной конструкции до того момента, пока сверху не устроена песчано-цементная стяжка.

Содержание

• 1 Что такое опрессовка и ее назначение
• 2 Варианты опрессовки
  • 2.1 С использованием воды
  • 2.2 Опрессовка воздухом
• 3 Критерии выбора
• 4 Проверка и контрольный пуск теплого пола

Что такое опрессовка и ее назначение

Установка водяной системы отопления под напольное покрытие будет считаться незавершенной полностью, если не организованы проверочные мероприятия по контролю качества, называемые опрессовкой теплого пола. Проводят ее по утвержденному алгоритму, создавая избыточное давление, чтобы удостовериться в герметичности всех соединений и отсутствии в самих трубах дефектов скрытого характера. Поэтому опрессовку теплого пола, установленного своими руками, рекомендуется выполнять со всей ответственностью.

По завершению данного мероприятия есть возможность устранить проявившие себя проблемы, убедиться, что водяной контур функционирует эффективно. После этого можно спокойно заливать стяжку.

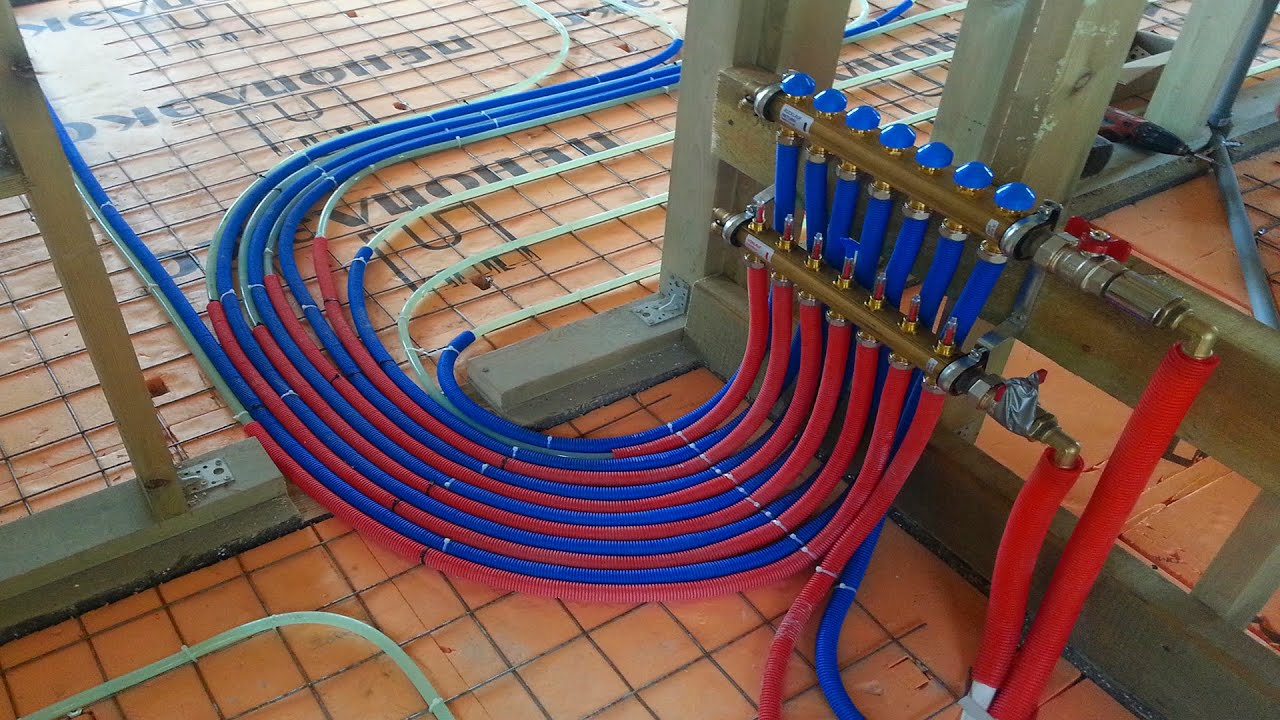

Схема теплого пола с готовым модулем

Варианты опрессовки

Учитывая имеющиеся условия, можно организовать проведение опрессовки теплого пола своими руками, применив одну из трех методик:

• вывести водяной контур трубопровода теплого пола на рабочий режим с применением горячей воды. Проверка водяных труб горячим носителем выполняется в течение нескольких дней;
• выполнить тестирование, залив холодный теплоноситель и создав повышенное давление;
• провести опрессовку теплого пода воздухом.

С использованием воды

До момента проведения проверки на подобранное место устанавливается коллекторный шкаф, подсоединяются греющие трубы, по которым буде передвигаться вода.

Теперь открывается кран подачи воды, система полностью наполняется. Одновременно с этим на обратке колпачки закрываются. Поступающая жидкость вытесняет воздух, об этом нам напомнит характерное шипение, издаваемое автоматическим отводчиком.

Затем следует открыть кран обратки, чтобы стравить остатки воздуха. Если система устроена в несколько контуров, такие операции выполняются для каждого поочередно. Подача воды прекращается, вентиль перекрывается.

Очередной рабочий этап – открытие вентиля, установленного перед обраткой.

Если вами выбран способ опрессовки системы теплого пола в виде установки рабочих температурных режимов, то выполняется это постепенно. Изначально температура воды в трубах должна быть около двадцати градусов. Через несколько часов режим поднимается на пять градусов, при этом стыки и внешние контуры труб находятся под пристальным наблюдением.

Если проявится протечка, воду из системы сливают и устраняют неисправность. Потом тепловой носитель подается повторно, пока не будет достигнут проектный температурный режим. В этом состоянии система обогрева остается на несколько дней. Визуально определив, что с трубами все в порядке, воду постепенно остужают, и можно приступать к обустройству стяжки.

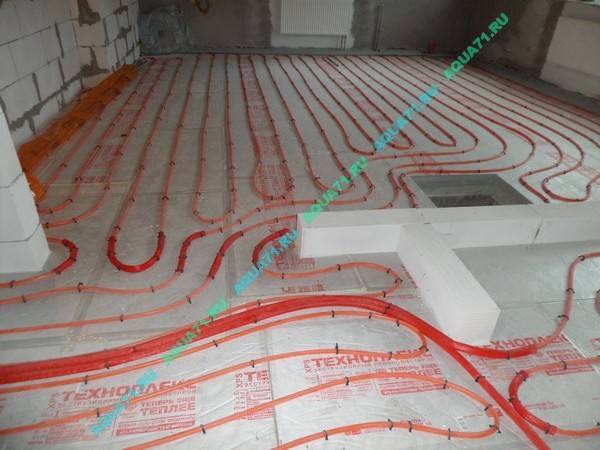

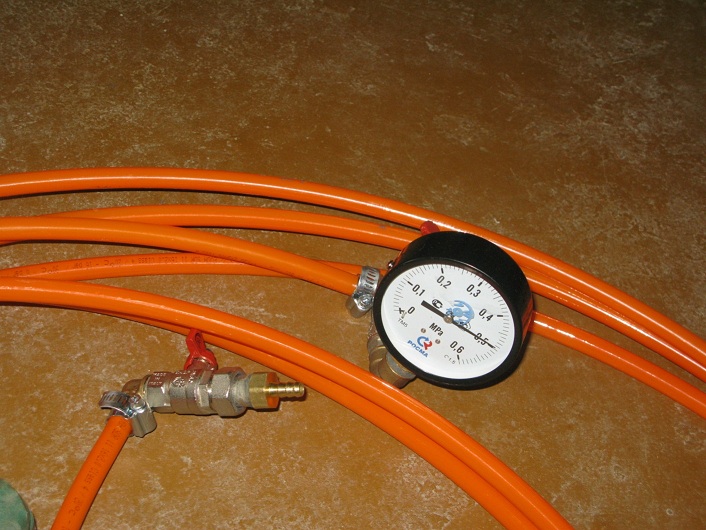

Опрессовка теплого пола водой

Второй вариант проверки подразумевает создание давления воздушными массами в необходимое количество атмосфер. Опрессовка в данном случае начинается, когда система теплого пола наполнится холодной водой. Создаваемое давление должно превышать рабочий предел в полтора – два раза, и такое состояние контура выдерживается в течение суток. Этого будет достаточно, чтобы выявить все слабые места, где вода сможет просочиться. Для устранения неисправностей воду сливают, потом проверочные мероприятия проводятся повторно.

Опрессовка воздухом

После установки теплого пола его опрессовка может быть выполнена воздухом. Этот способ применяется в том случае, если отсутствует возможность проверить трубы наполнением их водой.

Действия по опрессовке системы теплого пола воздухом выполняются в следующей последовательности:

• сначала проверяется герметичность закрытых кранов. Если ваша система имеет автоматический отводчик воздуха, его необходимо снять и установить временную заглушку;
• подсоединяется устройство, создающее давление. Чтобы выполнить опрессовку теплого пола воздухом своими руками, можно воспользоваться автомобильным насосом с манометром либо компрессорной установкой. Через штуцер подсоединяется шланг, после точки подключения устанавливается кран. Давление при опрессовке труб системы теплого пола создается такое, чтобы в несколько раз превысить рабочий предел. Здесь есть важная особенность. Повышенное давление необходимо создавать исключительно в трубах, а участок от котла до коллектора таким способом не проверяется, чтобы не нанести повреждения отопительному оборудованию, который для подобных перегрузок может быть не предназначен;
• после того, как в системе создастся нужное воздушное давление, кран перекрывается, контур труб в таком состоянии остается на двадцать четыре часа.
  За это время следует контролировать уровень давления – он должен оставаться неизменным;
• для обнаружения негерметичных соединений стыковочные участки покрываются мыльным раствором. Появившиеся пузырьки означают, что в этом месте необходимо выполнить ремонт.

Опрессовка теплого пола воздухом

Если опрессовка теплого пола перед заливкой воды завершилась успешно, то система остается с воздухом до тех пор, пока не зальется стяжка.

Критерии выбора

Чтобы решить, как правильно сделать опрессовку теплого пола,  рекомендуется учесть определенные факторы.

Если для водяной системы уложены металлопластиковые трубы, то опрессовку теплого пола следует выполнять холодной водой, подняв давление до 6 бар. В этом состоянии трубы остаются на сутки. Если показатель давления остается неизменным, можно залить бетонную стяжку.

В случае, когда система смонтирована из труб, изготовленных из современного полиэтиленового материала, инструкцией предусматривается, что проверочное давление должно превышать рабочий режим в два раза и составлять не менее 6 бар. Через полчаса, как только давление спадает, его восстанавливают до прежнего значения.

Такая процедура перед заливкой теплового носителя выполняется два раза. После этого давление возвращается в первоначальное состояние, система выдерживается не менее суток. Если через это время показатель уменьшится менее, чем на 1.5 бар, то отопительную систему можно считать исправной и успешно протестированной.

Иногда, сделав опрессовку холодной водой под давлением, специалисты советуют устроить контрольное тестирование, залив в трубы максимально подогретый тепловой носитель, чтобы еще раз удостовериться в целостности системы. В этом случае воду подогревают постепенно, доводя ее до требуемого значения. В таком режиме контур должен проработать несколько дней. При необходимости соединения подтягиваются. Если система в полном порядке, ей дают остыть и наполняют водой, не уменьшая давления.

Делая выбор между вариантами опрессовки, мастера чаще отдают предпочтение второму варианту. Принято полагать, что при проведении проверки в теплый сезон появляется риск, что до начала холодов трубы, залитые стяжкой, еще не будут подготовлены к эксплуатации.

Ведь вода, находящаяся внутри, способна замерзнуть и повредить систему. В этом случае вариант с воздухом будет менее опасным.

Проверка и контрольный пуск теплого пола

Такая операция имеет смысл, пока трубы не укрыты стяжкой. При контрольном пуске можно окончательно убедиться, что все сделано надежно.

Контрольный запуск выполняется в определенной последовательности:

• возле коллектора закрывается вентиль, чтобы тепловой носитель перемещался только через котел. Запускается насос, потом – отопительный агрегат, но не на всю мощность. Проверяются места соединений;
• открывается самая дальняя от котла петля системы теплого пола, необходимо дождаться, пока она полностью прогреется. Как только разница температурного режима между подачей и обраткой составит 5 – 10 градусов, открывается второй по отдаленности контур. Так запускаются все имеющиеся петли;
• температуру увеличиваем до максимального предела. Этто выполняется для системы, представляющей собой основной источник тепла;
• если теплый пол играет второстепенную роль в отоплении, то выставляем терморегуляторное устройство, и система должна проработать в заданном режиме не менее шести часов.

Как только опрессовка системы дала положительный результат, и это подтвердилось пробным запуском, можно окончательно быть уверенным, что все сделано правильно.

Закрытая система | | Теплый пол своими руками

Введение

Содержание

Этот подход использует специальный источник тепла для сияющий пол. Жидкость в закрытой системе рециркулирует по полностью замкнутому контуру. Никакого подключения к бытовому водоснабжению нет. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя может использоваться антифриз вместо воды. Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по требованию или резервуарный) и рекомендациями, указанными на контейнере с антифризом.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И РАСШИРЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип источника топлива, который вам требуется, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Двухзонная закрытая система с блоком по требованию

Пример 3-х зонного компактного индивидуального дизайна

3 зоны закрытые с электроблоком

Одна зона закрытая (Radiant Ready A) Использование отопительного агрегата на жидком топливе

Закрытые системы часто используются во вторых или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если защита от замерзания является проблемой, хорошей идеей будет закрытая система с антифризом.

Нижняя сторона – два источника тепла. Все водонагреватели тратят тепловую энергию впустую, даже когда горелка выключена и устройство простаивает между циклами нагрева. Конечно, устройство, предназначенное для обогрева пола, теряет тепло только в зимние месяцы. Но резервные потери в течение шести месяцев каждого года могут накапливаться. Другим соображением является эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный.

Полезные рекомендации:

Когда воздух выходит из системы, давление падает. Когда система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.

Если давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления. Мы рекомендуем пропиленгликоль (не автомобильный, этиленгликоль) антифриз.

Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может удалить, если хотите, но не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, .. . так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.

Объем системы:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex … 1,3 галлона на 100 футов 1/2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Компания Radiant Floor включает эту информацию в свой рабочий лист.

Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень хороший пример закрытой системы с 2 зонами, установленной владельцем дома.

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический котел (котел «Электро», показанный выше), может иметь термостатическое управление, очень похожее на обычный водонагреватель резервуарного типа, для подачи воды низкой температуры (120-135 градусов) на пол. Однако, если вы используете в качестве источника тепла обычный котел (вода 185 градусов), смесительный клапан обязателен. См. ниже.

Заполнение однозонной закрытой системы электрокотлом

Пример индивидуального вертикального дизайна

Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим наливным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с настенным петлевым коллектором (pex)

На фото выше наша однозонная закрытая система «Radiant Ready A/T» для использования с водонагревателем по запросу. Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, расширительный бак, воздухоотделитель, встроенные термометры, а также различные манометры и клапаны. Весь комплект подвергается испытаниям под давлением на отсутствие утечек, и всего четыре соединения под пайку могут соединить его с вашей системой.

Закрытая система Takagi

Этот клиент решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной доски, входящей в комплект, но результат тот же — чистая, компактная, красивая самодельная конструкция. установка самостоятельно. Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система с нагревателем по требованию конфигурируется в соответствии со схемой ниже.

Поскольку большинство обычных бойлеров предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor строит то, что мы называем «разделенными» коллекторами для многозонных «закрытых» систем, в которых используется лучистое тепло пола в сочетании со стандартным плинтусом. радиаторы, фанкойлы, чугунные радиаторы или любые другие водяные нагревательные устройства, требующие сверхвысоких температур.

Смесительный клапан предварительно установлен в этом типе коллектора. Зоны плинтуса или чугунного радиатора, например, получают супергорячую воду прямо от источника тепла. Гораздо более прохладные зоны лучистого пола получают умеренную воду из «смесительного» порта смесительного клапана. Схема ниже иллюстрирует этот подход.

Раздельный коллектор на четыре зоны

Разделение на три зоны

Еще один пример нестандартного раздельного коллектора

Более горячий плинтусный радиатор возвращается в коллектор ПОСЛЕ «холодной» подводящей трубы к смесительному клапану. Таким образом, более холодный возврат теплого пола может обеспечить идеальное охлаждение воды. Компания Radiant Floor может настроить зональный коллектор для любого применения. В этом случае одна ветвь с левой стороны коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана снабжают излучающую трубку котловой водой, температура которой была снижена до 125 градусов за счет обратной воды.

Radiant Ready J

Для одной излучающей зоны, выходящей из существующего обычного котла, эта модель «Radiant Ready J» включает в себя смесительный клапан для снижения температуры котловой воды на 180 градусов до гораздо более низкого диапазона 120-135 градусов, идеально подходит для напольных систем.

Циркуляционный насос ALPHA

Несколько лет назад, когда компания Grundfos представила на рынке США революционную серию водяных циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA, 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что, если уж на то пошло, оценки Grundfos по экономии средств консервативны. Теперь, четыре года спустя, стоимость насосов серии ALPHA резко снизилась, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших систем радиации, чтобы наши клиенты могли сэкономить 50-75% средств при эксплуатации своих насосов.

Системы с большим объемом

Для очень больших излучающих систем требуется первичная/вторичная сантехника. Если вас интересуют мелкие детали этого подхода к сантехнике, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / вторичная сантехника» на этом веб-сайте. Фото ниже иллюстрирует красивое практическое применение этого метода.





Использование наружного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом. Обычно эти котлы через теплообменник подключаются к накопительному/резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.

Если у вас есть открытый дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе лучистого пола, следующая схема должна быть очень полезной.

Наружный дровяной котел с отдельным накопительным/резервным баком

Некоторые наружные дровяные котлы представляют собой либо многотопливные системы (т. горячая вода для бытовых нужд. С этим типом котла не требуется отдельный накопительный/резервный бак, и теплый пол может работать непосредственно от котла.

Эта схема относится к вышеупомянутым типам наружных дровяных котлов. Только не забудьте закопать подающие и обратные линии от вашего котла ниже линии замерзания. Вот почему…

Обычно дровяной котел подключается к теплообменнику (см. рисунок выше). Как видите, это позволяет котлу нагревать бак с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «непрерывно активным» (т.е. всегда горячим). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. Преимущество постоянно активного контура теплообменника двоякое:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншеи (обычно около 1 фута), что сэкономит много труда и/или дорогостоящие земляные работы (очевидно, при постоянной циркуляции горячей воды в подаче и обратки, замерзание невозможно, даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в котле исключается расслоение. Другими словами, без постоянного протока через котел вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода внизу остается намного прохладнее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может быть 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а остальные 50% может быть значительно круче.

По сути, это означает, что котел, рассчитанный на обеспечение X количества БТЕ теплопроизводительности, теперь обеспечивает значительно меньшую расчетную мощность. Потому что, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через котел, перемешивая более горячую и холодную воду, и вдруг 185-градусная вода становится 145-градусной водой. Это может иметь большое значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда прокладывайте трубы подачи и возврата ниже линии промерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие уличные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может долгое время находиться в холодной (хотя и изолированной) траншее. Если эта траншея выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный котел на дровах или котел со встроенным теплообменником для ГВС. Линии к котлу и от него должны быть проложены ниже линии замерзания.

Многозональная закрытая (безнапорная/атмосферная) система с использованием наружного дровяного котла.

Многозональная закрытая (герметичная) система с использованием котла.

Подсоединение EPK к зональному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подключения различных размеров комплектов расширения и продувки к зональному коллектору . Эти фитинги и печатная копия этого чертежа прилагаются к каждому закрытому теплообменнику и 9Система 0208.

Заполнение и продувка системы лучистого отопления – ответственный процесс! Когда воздух покидает систему, давление падает. Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!

Ваш расширительный бачок заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.

Если у вас, например, три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, перекрыть все контуров зоны № 1, кроме первого, и направить воду в этот первый контур. Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждого канала в каждой зоне .

Если вы не используете домашнее давление (из шланга и т. д.), то вы можете использовать перекачивающий насос, чтобы закачать жидкость в вашу систему.

Вам не обязательно использовать антифриз, ведь система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или должны использовать антифриз, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль). Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в Источнике тепла (водонагреватель или бойлер).

Если вы используете антифриз в своей системе, мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубопроводе (2,7 галлона на 100 футов 7/8″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой.

«ВСЕГДА СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ В СИСТЕМУ»!

Перекачивающий насос Насос — Дренажный насос НЕ ДОЛЖЕН использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или аналогичный насос, такой как Utilitech . 5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Фильтр и сетчатый фильтр системы становятся наиболее грязными при заполнении, продувке и запуске, так как примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную/пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, является (скорее всего) кипением жидкости, когда она проходит через теплообменник в водонагревателе. Это происходит из-за слишком медленного прохождения жидкости через устройство. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и/или сетчатый фильтр, неподходящий трубопровод, липкий, закупоренный обратный клапан или смесительный клапан, накопление минералов (результат жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя. Кульминацией любого,…(или) всего этого может стать шумный отопительный агрегат!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,….. вы можете снять его, так как он просто «отщелкивается» от черной крышки, это уменьшит напор давление и свести к минимуму любую возможность вышеупомянутого. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или Как спасти неисправную закрытую систему)

Однажды нам позвонил подрядчик HVAC, DC Cheek Heating and Cooling, из Камминга, Джорджия. Будучи компанией, приверженной честности и качеству, они приняли вызов преобразовать существующее шоу ужасов сантехнических деталей (чья-то ошибочная версия «закрытой/теплообменной системы») в «Открытую систему» ​​компании Radiant Floor, используя Takagi. , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла своими руками

Давайте будем честными. В английском языке не хватает слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней. Если парням из Cheek’s Heating повезло, они не кусали их, когда они к нему прикасались.

Тот же проект после установки дизайна от нас!

К счастью, для описания этой сменной системы требуется несколько слов — простая и элегантная. В руках искусных профессионалов, таких как DC Cheek Heating and Cooling, не говоря уже о самодельщиках, работающих в собственных домах, системы обогрева компании Radiant Floor Company становятся искусством.

15 способов избежать горячих и холодных точек (обновлено)

Балансировка воздуха улучшит циркуляцию воздуха, повысит энергоэффективность и повысит общую производительность вашей системы кондиционирования и отопления. Для домовладельца это означает подачу необходимого количества воздуха ( горячего или холодного ) в каждую комнату, что делает ваш дом более комфортным.

Балансировка воздуха для специалиста по ОВК – это процесс тестирования и настройки вашей системы с использованием их навыков и инструментов. Они смотрят на ваше потребление и выход и вносят соответствующие коррективы.

Роб Фальке, президент Национального института комфорта — обучающей компании, работающей в сфере HVAC, добавляет: « балансировка — это самый важный шаг, который можно предпринять, чтобы гарантировать, что ваши системы обеспечивают комфорт и работают эффективно ».

В этой статье я расскажу о способах самостоятельной регулировки ( баланс ) воздушного потока для обеспечения комфорта. Баланс комфорта так же прост, как проверка того, комфортно ли кондиционируется в помещении. Затем я поделюсь способами, которые могут потребовать специалиста по HVAC, и я помогу вам понять, как технический специалист будет фактически балансировать жилую систему. Это может потребовать установки демпферов или движущихся регистров.



Бонусное предложение: Напоминание о бесплатной замене воздушного фильтра. Никогда не забывайте снова заменять воздушный фильтр. Когда придет время заменить фильтр, на ваш почтовый ящик будет отправлено уведомление!



Что такое балансировка воздуха?

Балансировка воздуха — это процесс, который включает в себя модификацию существующей системы ОВКВ, чтобы обеспечить равномерное распределение воздуха по всему дому. Все зоны будут иметь правильное количество теплопередачи. Вы хотите, чтобы все компоненты вашей системы HVAC работали в гармонии.

15 советов по балансировке температуры в доме

Пришло время избегать этих надоедливых горячих и холодных точек и неравномерной температуры. Я разбил его на простые советы, которые можно сделать своими руками, для более сложных могут потребоваться определенные навыки, а для того, чтобы обратиться к профессионалу.

1. Закройте или откройте свою регистрацию
2. Попробуйте смещение на 2 градуса
3. Проверка фильтров на чистоту
4. Установите оконные покрытия для защиты от жары
5. Избегайте размещения электронного оборудования рядом с термостатом
6. Проверка на черновики
7. Регулировка потолочных вентиляторов
8. Предотвращение ограничений воздушного потока
9. Установите для параметра вентилятора термостата значение «ВКЛ.»
10. Исправьте работу с воздуховодом
11. Проверьте изоляцию
12. Проверка и регулировка скорости вентилятора системы
13. Установка дополнительных возвратных каналов, если необходимо
14. Используйте два кондиционера воздуха
15. Узнайте размер вашей системы HVAC



Сделай сам.

..

1. Закройте или откройте свою регистрацию

Просто, но эффективно. У вас есть возможность перемещать заслонку заслонки. Это будет ограничивать поток воздуха в помещении. Но не закрывайте вентиляционные отверстия полностью, это может вызвать другие проблемы с вашей системой HVAC.

При теплой погоде откройте кассы на верхнем этаже и частично закройте кассы на первом этаже и/или в подвале. При низких температурах действуйте в обратном порядке.

Компания Sierra Air Conditioning составила удобное руководство, чтобы правильно сбалансировать вашу систему для каждого сезона. Сначала попробуйте этот процесс:

Шаг 1: Установите термостат на 76-78 градусов. (идеальный диапазон для начала тестирования)

Шаг 2: Оставьте температуру в покое как минимум на 24 часа.

Шаг 3: В слишком прохладных местах отрегулируйте вентиляционные отверстия, чтобы обеспечить меньший поток воздуха.

Шаг 4: Настраивайте небольшими шагами, чтобы почувствовать, что работает для вашего комфорта.

Шаг 5: Повторно проверьте настройки (через 24 часа), чтобы почувствовать, достигли ли вы желаемой температуры.

Шаг 6: Продолжайте, пока не достигнете идеальной температуры.

2. Попробуйте смещение на 2 градуса

Если вы живете в двухэтажном доме и у вас два термостата, установите температуры со смещением на 2 градуса.

Вот что я имею в виду…

Установите термостат на разницу полов в 2 градуса. Например, наверху можно установить температуру 74 градуса, а внизу — 72. Это поможет при неравномерной температуре.

3. Проверка фильтров на чистоту

 Есть множество причин поддерживать чистоту фильтров…

• Улучшает качество воздуха – очистка фильтров от мусора улучшает поток воздуха.
• Повышает эффективность вашей печи. – уменьшение потока воздуха через систему отопления и охлаждения может привести к перегреву теплообменника и слишком быстрому отключению. Держите фильтр в чистоте, и это поможет повысить эффективность вашей печи.
• Продлите срок службы вашей системы HVAC – Как вы думаете, наиболее распространенная причина поломки системы ОВКВ связана с грязным фильтром? Грязный фильтр усложняет работу вашей системы, вызывая ее перегрев.
• Помогите снизить расходы на электроэнергию  – Отопление вашего дома требует больше энергии и стоит больше денег, чем любая другая система в вашем доме. Обычно это составляет около 42 % вашего счета за коммунальные услуги. Если ваш фильтр не забит, ваша система будет работать более эффективно. Уже одно это поможет снизить ваши затраты на электроэнергию. Когда вы регулярно меняете фильтр, вы можете сэкономить от 5 до 15% на своих счетах.

4. Установите оконные покрытия для защиты от жары

Ваши окна повлияют на уровень комфорта в каждой комнате. Окна без штор, жалюзи, штор и т. д. могут быстрее нагреть комнату, прежде чем термостат успеет включиться и добавить облегчение.

Оконные покрытия могут изменить общую привлекательность и уровень комфорта. Они также могут помочь повысить энергоэффективность. В прохладные сезоны около 76 % солнечного света, падающего на стандартные окна с двойным остеклением, переходит в тепло.

5. Не размещайте электронное оборудование рядом с термостатом.

Электронное оборудование выделяет много тепла и может серьезно повлиять на ваш комфорт. В настоящее время с появлением телевизоров с большими экранами и компьютеров распределение тепла в помещении может измениться, и может потребоваться регулировка вентиляционных отверстий.

Обычно это заметно, если у вас есть комнатный кондиционер. Термостат может забирать тепло от приборов, что также может привести к тому, что ваш кондиционер будет работать дольше.

6. Проверка на наличие черновиков

Вы хотите убедиться, что ваши окна и двери хорошо закрыты, так как они часто вызывают холод в вашем доме.

7. Регулировка потолочных вентиляторов

Изменение настроек направления вентилятора может сильно повлиять на циркуляцию воздуха. Ваши потолочные вентиляторы должны вращаться против часовой стрелки в теплые месяцы, чтобы создать прохладный нисходящий поток воздуха. Однако в холодные месяцы он должен вращаться с низкой скоростью по часовой стрелке, чтобы равномерно распределять теплый воздух.

8. Предотвращение ограничений воздушного потока

Не накрывайте журналы мебелью или предметами, которые будут ограничивать поток воздуха. Когда вы закрываете вентиляционное отверстие мебелью, вашей системе приходится работать усерднее. Вентиляционные отверстия предназначены для обеспечения свободного потока воздуха.

Вот быстрое решение от Integrity Air:

“Для ваших вентиляционных отверстий требуется 18 дюймов свободного пространства. Переставьте мебель и подогните шторы, чтобы обеспечить им необходимый приток воздуха. Если у вас нет другого выбора, приобретите магнитный воздушный дефлектор, чтобы воздух сдувал от ближайшей мебели.”

Дефлекторы могут перенаправлять поток воздуха, поддерживая заданную циркуляцию воздуха.

9. Включите настройку вентилятора термостата.

Настройка вентилятора может повлиять на качество воздуха в помещении и уровень комфорта. Большинство систем имеют две настройки вентилятора: «Вкл.» и «Авто».

При использовании настройки «ВКЛ.» вентилятор будет дуть непрерывно, фильтруя и всегда заменяя воздух в помещении. Это, в свою очередь, будет держать воздух стабильным. При использовании автоматического положения воздух может стать более застойным.

У обоих есть плюсы и минусы. При переключении на настройку «Вкл.» вы можете увидеть увеличение счета за коммунальные услуги.

Бонус Советы по самоделке…

Посмотрите, как Дэйв Марс, Columbia Water & Light описывает важность сбалансированного воздушного потока в системе отопления и охлаждения.

Обеспечение правильной работы вентиляционных отверстий и предотвращение утечек в воздуховодах поможет сэкономить деньги и энергию.

В другом пошаговом руководстве «Как сбалансировать систему центрального отопления» перечислены шаги, которые необходимо предпринять в сезон охлаждения и отопления.

Ресурс: Как сбалансировать вашу систему центрального отопления вверх: Не так, советы по балансировке воздуха своими руками…

10. Ремонт воздуховодов

Исправьте любые повреждения и/или дефекты воздуховодов. Проблемы с работой воздуховода могут вызвать неравномерное распределение.

Если система воздуховодов не сбалансирована, вы обнаружите, что при обогреве в одних помещениях недостаточно тепло, а в других слишком прохладно. В режиме кондиционирования вы обнаружите, что в одних комнатах недостаточно прохладно, а в других слишком тепло.

В зависимости от вашего мастерства вы можете:

• исправить ослабленные соединения воздуховодов, установив и герметизировав место соединения.
• поиск воздуховодов с резкими поворотами
• изолировать или герметизировать воздуховоды

Всегда лучше обратиться к специалисту по HVAC.

11. Проверьте теплоизоляцию

Если вы считаете, что ваш дом не изолирован должным образом или считаете, что у вас может не быть изоляции, наймите специалиста для оценки. Они помогут найти любые проблемы с вашей изоляцией.

12. Проверка и регулировка скорости вентилятора системы

Переключение скорости вентилятора может быть простым если вы знаете, что делаете.

Ханкер дает пошаговое руководство «Как изменить скорость вращения вентилятора вентиляционной установки» от отключения питания до тестирования устройства.

Действия включают…

• отключение питания
• расположение электродвигателя вентилятора и проводки
• идентификация проводов скорости
• замена провода активной скорости
• тестирование вашей системы HVAC

13. При необходимости установите дополнительные возвратные воздуховоды

«Второй возвратный воздуховод может снизить статическое давление, если узкое место воздушного потока находится на возвратной стороне».

Блейк Шурц, Грайнер, написал информативную статью о добавлении второго возврата почти всегда хорошая идея.

14. Используйте два воздухообрабатывающих агрегата

«Если один воздухообрабатывающий агрегат используется как для обогрева, так и для охлаждения, воздухообрабатывающему агрегату, расположенному в подвале, будет легче нагнетать теплый воздух на верхние этажи дома, чем холодный. в те же помещения в сезон охлаждения.0005

(Теплый воздух поднимается по зданию за счет конвекции, в то время как более тяжелый холодный воздух имеет тенденцию опускаться).

Может помочь увеличение скорости вращения вентилятора для режима охлаждения или вспомогательные вентиляторы. Чтобы избежать этой проблемы, в некоторых конструкциях ОВКВ используются два воздухообрабатывающих устройства, при этом второй блок размещается на чердаке или на потолке над самым верхним этажом».  [источник]

15. Знайте размер вашей системы ОВКВ

Убедитесь, что размер вашей ОВКВ система коррелирует с размером вашего дома. Вам не нужен слишком маленький блок, и вам не нужен слишком большой, потому что он будет чрезмерно кондиционировать ваш дом. Когда печь слишком велика, это может вызвать некоторые бытовые проблемы: от короткой езды на велосипеде до неэффективной работы и неудобного жилого помещения.0005

Точное определение размеров печи — это действительно работа квалифицированного подрядчика по ОВКВ. Чтобы порекомендовать правильный размер печи, профессионал должен провести оценку всего дома.

Чем может помочь балансировка воздуха сегодня

Эффективность

• Улучшение циркуляции воздуха
• Выход менее кондиционированного воздуха
• Снижение счетов за электроэнергию, поскольку несбалансированные воздушные системы вызывают стресс и переутомление
• Оптимизированная производительность системы — повышение энергоэффективности
• Увеличенный срок службы оборудования HVAC

Лучшее качество воздуха в помещении

• При плохой циркуляции появляются загрязнители
• Вопросы безопасности пищевых продуктов/здоровья связаны с загрязненным воздухом
• Более здоровая окружающая среда
• Уравновешенное давление
• Предотвращает засорение систем грязью/пылью/плесенью

Улучшенный комфорт

• Избавление от холодных/горячих точек приведет к общему большему комфорту
• Для коммерческих объектов это приведет к повышению удовлетворенности, что равнозначно повышению производительности
• Регулятор влажности

Балансировка воздуха – это метод проверки системы отопления и охлаждения для выявления проблем, вызывающих неравномерный поток воздуха или отрицательное давление воздуха. Таким образом, каждая комната в вашем доме будет максимально комфортной с имеющимся у вас оборудованием.

Балансировка центрального отопления минимизирует потребление энергии и выравнивает температуру в каждой комнате.

Чтобы проверить баланс воздуха, специалистам по вентиляции и кондиционирования необходимо проверить производительность вашей системы.

Что должен делать профессиональный техник Делать

 “Найдите тоннаж или теплопроизводительность, чтобы определить требуемый расход воздуха в системе. Разделите общий расход воздуха в системе, чтобы каждая комната получила свою долю. Это можно сделать с помощью руководства J или одного из нескольких методы оценки, включая расчет воздухообмена».

Это только начало, с которого должен начать эксперт по HVAC.

Вот отличная статья о том, как сбалансировать систему отопления, вентиляции и кондиционирования воздуха в жилых помещениях. Роб Фальке описывает этапы балансировки системы:

• сбор информации о проекте
• проверить и запустить систему
• снять начальные показания расхода воздуха
• сравните конструкцию с реальными воздушными потоками

Технический специалист по воздуховодам проводит диагностические тесты ваших воздуховодов и других систем.
