Котел будерус неисправности | будерус котел ошибка 6а

  1. Главная »
  2. Диагностика неисправностей »
  3. Будерус котел ошибка 6а

Настенные газовые котлы Buderus

Компания Будерус с 2003 года вошла в состав группы Bosch. Настенные котлы этого бренда представлены тремя модельными сериями Logamax U072, Logamax U052 и Logamax U044.

Компания предоставляет широкий модельный ряд котлов различного технического оснащения.

Серия и модель котла обычно указана на специальной табличке, которая располагается на котле.  Например, Logamax U072 – 24К обозначает:

U – газовый нагреватель с циркуляционным насосом

0 – газовая горелка с предварительным смешиванием

7 – серия котла

2 – тип камеры сгорания (2 – закрытая, 4 – открытая)

24 – номинальная мощность котла

К – двухконтурная модель

При возникновении проблем эти сведения будут полезны для диагностики характера возникшей неисправности.

Седьмая серия котлов Logamax U072 представлена наиболее широким модельным рядом в диапазоне мощности от 12 до 35 киловатт. Котлы этой серии широко используются для поквартирного отопления и отопления небольших частных домов.

Отличительные особенности:

  • низкий уровень шума – котлы действительно работают очень тихо

  • вентилятор с регулируемой частотой вращения

  • стильный дизайн и удобное управление

Котел с современным техническим оснащением, компактными размерами и доступной цене.

Котел будерус неисправности

Как и любой другой настенный котле будерус снабжен системой защиты и при возникновении нештатной ситуации работа будет остановлена и пользователь получит сообщение об ошибке, которая указывает, в какой системе агрегата произошла неисправность.

Некоторые устройства оснащаются жидкокристаллическим дисплеем, и пользователь увидит код ошибки. Если котел не оснащается дисплеем, то неисправность будет отображаться через мигание индикаторов температуры. Например, если мигает индикатор температуры 80 – это означает ошибку 3C, которая бы появилась на аналогичном котле с дисплеем.

Полный перечень кодов ошибок отражаемых миганием индикаторов можно посмотреть на рисунке. Далее рассмотрим наиболее популярные ошибки и рекомендации по их устранению.

Котёл будерус ошибка 6а

Ошибка buderus 6a (мигает второй индикатор) возникает, когда котел не обнаруживает пламя на горелке. Контроль пламени – это одна из важнейших функций системы безопасности.  Для контроля пламени на горелке присутствует специальный электрод, через который во время горения протекает небольшой ток. Плата управления постоянно фиксирует этот ток. Если по каким-либо причинам ток на электроде ионизации пропадает – возникает ошибка ошибка 6а. Тоже самое произойдет, например, и после нескольких неудачных попыток розжига котла – это наиболее распространенная ситуация.

Причины стандартны для всех котлов:

  • неправильная регулировка газового клапана (недостаточное давление сетевого газа)

  • плохой контакт или отсутствие сигнала с датчика ионизации пламени

  • неисправность датчика контроля пламени (загрязнение, поломка)

  • выход из строя платы управления (требуется ремонт платы управления котла)

  • неправильное электроподключение котла (отсутствие заземления)

  • недостаток воздуха для правильного горения (отсутствие тяги, засорение впускного трубопровода)

Ошибка buderus 6a относится к категории критических, это значит, что после возникновения такой неисправности котел самостоятельно запускаться не будет – ошибку необходимо сбросить!

Для сброса ошибки есть два варианта:

  • держать нажатой кнопку OK пока не исчезнут знаки неисправности,  котел снова начнет работать, и дисплей покажет температуру подающей линии.

  • Осуществить включение и выключение питания котла

Котёл будерус ошибка 6а как исправить

В первую очередь нужно исключить случайное возникновение ошибки и просто ее сбросить. Если ошибка возникает снова и котел не запускается, то проблема требует решения. Проблема с розжигом в большинстве случаев может быть устранена только квалифицированным специалистом. Самое простое, что можно сделать – осмотреть камеру сгорания и электроды на предмет загрязнения и при необходимости почистить.

Если котел совершает безуспешные попытки розжига – визуально проверить, что искра пробивает именно на горелку, а не где-то в другом месте. Если слышен треск, но искры между электродом и горелкой нет – вероятно, где-то повреждена изоляция электрода и его необходимо заменить.

Настройку газового клапана может осуществлять только специалист. Проверку наличия должного давления сетевого газа можно осуществить через газовую плиту. Если зажечь одновременно все конфорки на плите – они должны работать без перебоев. Если же это не так – можно предполагать, что поступающее давление недостаточно и нужно вызвать газовую службу.

В нашей практике был случай, когда трещина в смотровом окне камеры сгорания была причиной неисправности.

Если котел разжигается, но через некоторое время тухнет – это может быть следствием неисправности электронной платы. Проверить можно путем замены платы на заведомо исправную.

Будерус ошибка 3с (мигает четвертый индикатор 80)

При возникновении такой ошибки плата управления котлом не получает сигнала с дифференциального реле давления, то есть его контакты не замыкается после запуска вентилятора. Реле давления служит для определения необходимых условий удаления продуктов сгорания.

Порядок запуска котла в работу такой:

  1. Блок управления дает сигнал на запуск вентилятора

  2. Вентилятор создает необходимое разряжение в выпускном трубопроводе

  3. Дифференциальное реле регистрирует разрежение, и контакты микровыключателя замыкаются

  4. Плата подает сигнал на открытие газового клапана и розжиг

Поэтому, для понимания проблемы, нужно определить – в какой конкретно момент котел уходит в ошибку.

Если вентилятор запускается, но реле не щелкает – нудно осмотреть подводящие трубочки, возможно, там есть засор или конденсат, либо засор фактически есть в самом дымоходе.

Если вентилятор не запускается, нужно проверить, подается ли на него напряжение. Неисправность электронной платы может быть причиной, по которой вентилятор не запускается.

Если вентилятор работает, проблем с дымоходом и трубками пневмореле нет, нужно проверить само пневмореле, создав самостоятельно разряжение и проверив наличие характерного щелчка.

Постоянно замкнутые контакты реле или их размыкание в процессе работы горелки будут также расценены системой безопасности как неисправность.

На котлах будерус может быть установлен вентилятор с регулируемой частотой вращения, который управляется электроникой и снабжен датчиком.

Ошибка 4С (мигает первый индикатор)

Ошибка возникает либо при недостаточном давлении в системе отопления, либо при слишком высокой температуре на выходе из первичного теплообменника. Нужно проверить показание манометра. Если давление в системе недостаточно – менее 0.5 бар, необходимо подпитать котел. Слишком большая температура на теплообменнике может быть вызвана также проблемами с циркуляцией теплоносителя или воздушной пробкой. Источником ошибки является либо гидравлический прессостат, либо ограничитель температуры котловой воды – термостат, который расположен сразу на выходе из теплообменника.

Ошибка 4Y (мигают первые два индикатора)

Неисправен датчик температуры в подающей линии. Для диагностики нужно измерить сопротивление на контактах датчика. При комнатной температуре оно должно быть в пределах 10 кОм, подключение датчика должно быть надежным, т.к. в случае обрыва тоже будет ошибка. Логика ошибки CL та же самая, только по датчику температуры ГВС. При неисправности датчика температуры работа котла блокируется, остается работать только циркуляционный насос для предотвращения замерзания. При повреждении датчика температуры ГВС работа котла блокирована не будет.

Ошибка 2Е (мигают первые три индикатора)

Логика ошибки заключается в слишком быстром росте температуры подающей, т.е.  теплоноситель на выходе из теплообменника нагревается слишком быстро и для предотвращения аварийного перегрева работа котла блокируется на две минуты. Основной причиной такого поведения котла может быть плохая циркуляция теплоносителя. Причинами плохой циркуляции чаще всего может быть:

  • неисправность циркуляционного насоса или недостаточная производительность

  • забитый грязью или накипью теплообменник

  • воздух в системе отопления

В данной статье мы рассмотрели наиболее распространенные неисправности газовых котлов Buderus. Полный перечень ошибок содержится в руководстве по эксплуатации оборудования. Современные газовые устроены так, чтобы элементы были максимально доступны для простоты сервисного обслуживания. Некоторые ошибки пользователь может устранить самостоятельно, например, осуществить подпитку котла или осмотреть дымоход на предмет засора.

Предпринимать какие-либо действия по самостоятельной диагностике следует только в случае острой необходимости с соблюдением мер предосторожности и безопасности. Если Вы не обладаете представлением о принципах работы и устройства газового котла – лучше вызвать квалифицированного специалиста. Компания будерус размещает познавательные видео, в которых специалист рассказывает, в том числе об возникающих ошибках котла.

Ошибка 6а котла Будерус – FixBroken.ru

Сбои в работе, поломки отопительного оборудования неизбежны.В зависимости от модели котла Будерус автоматика извещает пользователя о возникшей проблеме кодом на дисплее или миганием соответствующей индикаторной лампочки.

Дисплей газового котла Buderus U072

В статье рассматриваются причины появления ошибки 6а и даются практические советы по устранению неисправности.

На заметку!

Платы управления импортных котлов реагируют на изменения параметров электросети. Прежде чем приступать к поиску неполадок в Будерус или отопительной системе, рекомендуется выполнить следующие действия:

  • проверить номинал сетевого напряжения. В паспорте Будерус указано 230 В, и при значительном несоответствии возможны сбои в работе автоматики и появление ошибок на дисплее;
Проверка мультиметром сетевое напряжения
  • убедиться в надежности заземления котла. Плохой контакт в месте присоединения провода может быть причиной высвечивания кода неисправности;
Контур заземление котла в подвале дома
  • нажать и удерживать в течение 10 сек кнопку OK (если она предусмотрена для данной модели Будерус) – ошибка должна исчезнуть;
Нажмите кнопку ОК на панели управления котлом Buderus U072
  • отключить и снова запустить котел (кнопка Stand-by на передней панели). Если код 6а не убирается, нужно разбираться с инициирующими его причинами.
Нажмите копку Stand-by на панели управления котлом Buderus U072Горит второй индикатор на панели управления котлом Buderu U044

Код формируется в плате управления Будерус при отсутствии тока через электрод датчика ионизации котла. Вероятных причин несколько, и для сокращения времени на поиск неисправности целесообразно придерживаться такого алгоритма действий.

Шаг 1 – тестирование магистралиПростая проверка поступления газа

Если на объекте имеется газовая плита, достаточно разжечь все конфорки. Сразу станет понятно, что труба не заблокирована, а давление «голубого топлива» в норме (по интенсивности и равномерности язычков пламени). При отрицательном результате придется искать причину.

Что проверить
  • Запорную арматуру. На время длительного отсутствия хозяева обычно перекрывают трубу, а потом забывают об этом. В частных домах устанавливается такой элемент защиты, как отсечной клапан.
Краны с жёлтой ручкой предназначены для перекрывания газа в магистрали

Для газопроводов используется прибор нормально закрытого типа. Следовательно, даже при кратковременном отключении напряжения механизм сработает и перекроет магистраль. Котел остановится, и автоматика Будерус покажет ошибку 6а. Взводится арматура вручную.


Отсечной нормально закрытый (НЗ) электромагнитный клапан
  • Фильтр. Пренебрежение периодичностью его обслуживания приводит к тому, что загрязнение отражается на интенсивности подачи газа: Будерус останавливается и выдает ошибку 6а.
Фильтр для газа
  • Состояние редуктора (в случае автономного газоснабжения). Изношенность термоизоляции, недостаточное утепление уличного шкафа, оголовка газгольдера приводят к оледенению: топливо не доходит до Будерус.
Редуктор подключен к газовому баллону
  • Наполненность резервуараПредельная выработка объема снижает давление газа до критического значения. Котел не запустится, а автоматика покажет ошибку.

Если дефекты не выявлены, а газ к Будерус не подается, вероятная причина кода 6а – счетчик. Но он пломбируется, поэтому придется вызывать мастера.

Газовый счетчик

Шаг 2 – тестирование оборудования
Датчик ионизацииДатчик ионизации buderus

Причин, по которым он не подает сигнал на плату управления Будерус о наличии пламени, несколько.

  • Загрязнение электрода. Нужно очистить от нагара, пыли, и ошибка 6а исчезнет.
  • Обрыв, замыкание проводов, плохой контакт в разъемах, окисление ламелей штекеров – визуально определить и устранить несложно.
  • Неправильное положение электрода: он не видит пламя. Случается, когда пользователь самостоятельно обслуживает Будерус. Например, при чистке форсунок горелки котла чувствительный элемент задевается неаккуратным движением. Определить можно по искре во время розжига: достаточна ли она для воспламенения газа, куда именно бьет.
Газовая арматураГазовый клапан котла Buderus
  1. Измерительный штуцер (давление на форсунках)
  2. Регулировочный винт максимального расхода газа
  3. Крышка
  4. Регулировочный винт минимального расхода газа
  5. Штуцер для измерения подаваемого давления газа

Единственное, что можно сделать самому – проверить целостность присоединенных проводов. Регулировать клапан, тем более разбирать узел не рекомендуется – это прерогатива профессионала.

В инструкции на котел Будерус описана технология настройки арматуры, но самодеятельностью лучше не заниматься – без должных знаний, практического опыта грамотно не сделать. Появятся проблемы с повышенным расходом газа, частыми сбоями в работе котла Будерус, появлением ошибок на дисплее.

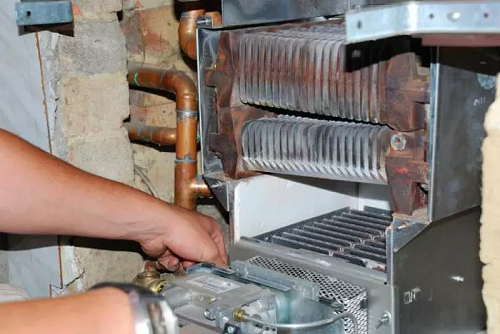

Горелка
Газовая горелка котла Buderus U072

При длительном простое отопительного агрегата отверстия форсунок забиваются пылью, при его работе на них оседают мельчайшие частицы сажи (если топливо низкого качества, не отрегулирована арматура). С помощью щеточки (например, зубной) и пылесоса за несколько минут можно устранить ошибку 6а, и котел возобновит работу.

Шаг 3 – проверка дымоходаЗакрыт доступ поступления воздуха

Недостаток кислорода, блокировка канала поступления воздуха к горелке может стать причиной ошибки 6а котла Будерус. В первую очередь нужно проверить наружную часть коаксиального дымохода. Образование льда препятствует воздушному потоку, появляется ошибка 6а, котел останавливается.

Если с данной проблемой пользователь столкнулся после первого пуска Будерус в эксплуатацию, желательно пригласить специалиста. Вероятные причины ошибки 6а: неправильно рассчитанные диаметр канала, протяженность трассы, неграмотно составленная схема.

Для агрегатов с открытой камерой вертикальная (разгонная) часть должна быть не менее рекомендуемой производителем длины (зависит от мощности котла). Самостоятельно не разобраться.

Принятые меры по восстановлению работоспособности Будерус могут и не устранить ошибку 6а. В таком случае неисправность нужно искать в плате управления котла.

Ее стоит проверить и когда агрегат останавливается через короткий промежуток времени после розжига. На 99% причина именно в ней; на дому не ремонтируется, меняется. Можно восстановить модуль перепрошивкой, но только в сервисном центре.

Полезные советы
  • Обеспечение стабильной работы котла, снижение риска появления ошибок достигается подключением Будерус через ИБП.
Источник бесперебойного питания SKAT

Усиленно рекомендуемые менеджерами торговых точек стабилизаторы в случае обрыва ЛЭП, перерывах в энергоснабжении не помогут – они лишь сглаживают пульсации, поддерживая значение напряжения в пределах 220, с небольшими отклонениями.

В блоках питания для котлов отопления имеются АКБ, и в любом случае оборудование не остановится.

  • На работу Будерус с открытой камерой влияет вентиляция в помещении. Проверить несложно повышением тяги: например, открыть окна, двери. Если причина в недостатке кислорода в горючей смеси, ошибка 6а исчезает.
  • Редкий случай, известный из практики: появление такого кода инициировала трещина стекла на панели Будерус («окно» камеры сгорания котла). При визуальном осмотре нужно убедиться в отсутствии механического повреждения, герметичности по периметру.

В статье рассмотрены те причины ошибки 6а Будерус, которые устраняются самостоятельно. Экспериментировать, расширять круг поиска неисправности, руководствуясь советами разных знатоков, не рекомендуется.

Импортные газовые котлы стоят дорого, к тому же в конструкциях модификаций имеются отличия. Достаточно аргументов, чтобы понять: нет результата – к профессионалу.


Если у вас есть опыт, как исправить ошибку 6а в газовом котле Buderus или решение на основе своего опыта — пишите в комментариях к этой статье, мы постараемся рассмотреть ваш вариант и подробно разобрать его в данной статье или одной из следующих статей.

Понравилась статья? Репост будут лучшей благодарностью.

Ошибка 6а на котле будерус как исправить

Главная » Статьи » Ошибка 6а на котле будерус как исправить


Коды ошибок котла Buderus (Будерус) – что делать в конкретной ситуации?

Особенности котлов Buderus

Немецкая фирма Buderus выпускает котлы, работающие практически на любом виде топлива — твердотопливные, использующие в качестве топлива дрова, уголь, брикеты, кокс, жидкотопливные, работающие на дизельном топливе, газовые и электрические. Наиболее популярными являются твердотопливные и газовые.

Твердотопливные полностью автономны, могут работать без дополнительных источников энергии (без электричества), на различных видах топлива — древесине, угле, коксе, брикетах,торфе. Имеют продолжительный цикл горения, благодаря большой загрузочной камере и зольнику. Твердотопливные котлы Buderus используются как в качестве автономной системы для отопления, так и совместно с агрегатами, которые работают на газе или дизельном топливе.

Подходят для систем, работающих при помощи насоса и для систем, циркуляция в которых происходит за счет разности температуры горячей и холодной воды, для открытых систем или с расширительным баком. Имеют компактные размеры, могут устанавливаться даже в небольших помещениях.

Газовые котлы наиболее распространены, благодаря доступности и сравнительно невысокой цене на газ. По типу установки делятся на настенные и напольные, по типу использования на одноконтурные и двухконтурные. Несмотря на небольшие габариты, настенные котлы имеют большой диапазон по мощности — от 14 до 100 кВт, наиболее востребованными являются агрегаты Будерус мощностью 24 кВт.

Газовый котел Buderus

Напольные котлы могут применяться в жилых помещениях и на производстве, имеют большой диапазон мощности до 38 мВт. Как и все газовое оборудование, котлы Будерус Логомакс оборудованы автоматической системой контроля. В процессе работы система на дисплей выдает данные об ошибках и неисправностях.

Наиболее частые коды ошибок и способы устранения неисправностей

На примере одних из самых популярных агрегатах компании — Buderus Logamax U042 24K и Buderus Logamax U072, рассмотрим наиболее частые коды ошибок котла Buderus.

Ошибка 6а

появляется на дисплее в случае отсутствия подачи газа. Причин возникновения такой ситуации может быть множество. Во-первых, следует проверить открыт ли газовый кран. Если кран открыт, а система выдает ошибку, проверьте надежность соединения защитного провода, соответствие давления в газовой магистрали номинальному, при обнаружении падения давления, отрегулируйте его.

Также причиной может быть отсутствие электропитания, нарушение тяги в дымоходе — проверьте тягу при помощи зажженой спички или свечи. Если пламя не отклоняется в сторону дымохода, значит он забит, и его нужно прочистить. Проверьте реле контроля потока газа, в случае неисправности замените реле.

Осмотрите соединения электродов с проводами, если контакты загрязнены, очистите их, соедините в случае разрыва контактов. Если вы давно не проводили технический осмотр, возможно, у вас загрязнился теплообменник, прочистите его, согласно описанию в инструкции к котлу.

Причиной неисправности может быть загрязнение жиклеров горелки, их следует почистить при помощи щетки. Может случиться поломка газового блока, ремонту он практически не подлежит, придется его заменить. Иногда причиной может стать и отсутствие естественной вентиляции в помещении, где установлен ваш агрегат, откройте двери, окно или форточку.

Ошибка 3у

также часто появляется на устройствах Будерус Логомакс. Эта неисправность возникает, когда дифференциальное реле не срабатывает при выключении вентилятора, либо вентилятор работает на слишком больших оборотах, нужно проверить реле и при необходимости заменить его.

Ошибка 4c

означает, что произошла сработка ограничителя температуры теплообменника. Это происходит, когда падает давление в отопительной магистрали — проверьте и отрегулируйте давление, когда недостаточно воды в системе — учтите, что доливать воду можно только в остывший котел, чтобы не образовались трещины в теплообменнике из-за разности температур.

Система управления котла Buderus

Может выйти из строя сам термостат, ремонту он не подлежит, нужна замена, возможно перегорание или окисление соединения, очистите контакты и соедините их. Причиной неисправности навесного агрегата Будерус в случае появления на индикаторе кода 4с может быть и поломка насоса, замените его.

При завоздушивании котла спустите воздух из него, процедура описана в инструкции к прибору. Проверьте датчик температуры дымовых газов и его соединение с проводами, если заметили неисправность, окисление или разрыв, устраните. Ошибка возникает и при сгорании предохранителя, замените его и при нарушении целостности водяного теплообменника,тут потребуется либо его пайка, либо замена.

1н (1h)

Ошибка 1h или ошибка 1н появляется на дисплее, когда превышена температура дымовых газов. Происходит отключение газовой горелки из-за высокой температуры продуктов сгорания, возможно, из-за загрязнения котла.

Необходимо провести чистку котла, подробные рекомендации по этой процедуре вы найдете в инструкции. Может быть неисправен датчик дымовых газов, замените его. Если такая ситуация возникает при первичном включении агрегата, это может говорить и о неправильно спроектированном, слишком узком дымоходе.

2e

Сигнализирует о неисправности на котлах будерус логомакс u042 24k при слишком быстром повышении температуры на подающем потоке. При появлении на дисплее ошибки 2e прекращается нагрев воды на 2 минуты.

Панель котла Buderus Logamax U042-24K

Что делать, если это случилось? Для устранения следует проверить давление воды в системе, если необходимо, долить ее. Второй причиной может стать блокировка насоса, устраните ее.

Ошибка 2р — сигнализирует о чрезмерно быстром росте температуры в отопительном контуре. Для ее устранения следует открыть сервисные краны, проверить давление воды в системе, прочистить фильтры, проверить работоспособность насоса, подключение насоса.

Ошибка 3а означает, что не работает вентилятор. Причиной неисправности в котлах Будерус Логомакс u042 24k и Buderus Logamax U072 может стать залипание контактов дифференциального реле, проверьте реле, если ремонт невозможен, замените его. Возможно, нарушены контакты в электропроводке или отошли соединительные шланги.

Возможно, что поломался сам вентилятор — отремонтируйте либо замените его. Ошибка появляется на дисплее и тогда, когда нарушена тяга в дымоходе, проверьте герметичность соединения при помощи зонда с кольцевой щелью, прочистите дымоходные трубы,если они засорились.

3c

Причины неисправности в случае появления ошибки 3c аналогичны причинам при ошибке 3а, также, как и способы их устранения. Еще одним фактором, в случае появления на индикаторе этого кода, иногда может стать образование конденсата на дифференциальном реле. Для устранения следует снять реле, просушить с помощью фена и установить на место.

3y

Когда слишком быстро начинает работать вентилятор, на дисплее высвечивается ошибка 3y. Проверьте вентилятор и систему отвода отработанных газов.

4c

Причины появления на дисплее кода 4с и способы устранения неисправностей описаны выше, в наиболее часто повторяющихся ошибках.

6a

Код 6а также является одной из частых ошибок, почему она появляется и как исправить, описано выше.

def

Ошибка def означает ошибку горелки, отсутствие ионизация пламени, может возникать после отключения газа или при несоответствии давления газа в системе номинальному. В этом случае следует вызвать специалистов из газовой службы для измерения давления в системе и его регулировки.

fd

При нажатии кнопки в течение более 30 секунд на дисплее будерус логомакс u072 появляется ошибка fd. Для устранения нужно еще раз нажать кнопку на время, меньшее 30 секунд.

Прежде чем приступить к осмотру и ремонту, в случае сбоя в работе, необходимо произвести сброс ошибки, нажав и удерживая кнопку «Сброс» в течение 5 секунд, когда индикация перестанет мигать и на индикации появятся температурные значения . И если только сбой повторяется, приступайте к поиску и устранению проблемы.

Другие поломки

Кроме описанных выше, автоматика может подавать сигналы и о других неисправностях на газкотлах:

  1. Код 4Y появляется на дисплее после падения температуры теплоносителя, например, после отключения электроэнергии.
  2. Код CL означает неисправность датчика горячей воды. Причиной может быть короткое замыкание датчика и провода, в этом случае придется поменять датчик.
  3. На дисплее загорается значение 9C при неправильной настройке переключателей DIP (на модели будерус логомакс u042 24k их 8). Проведите настройку, согласно таблице в инструкции к устройству.
  4. Код CP высвечивается, когда автоматика не видит температурного датчика. В этом случае следует проверить контакты подключения датчика и его исправность. Датчик не подлежит ремонту, только замена.
  5. Код d7 говорит о сбое в работе газовой арматуры. Проверьте газовое соединение и работоспособность газового блока, если блок неисправен, его придется менять.
  6. Код C7 сообщает о неисправности вентилятора. Проверьте исправность вентилятора , его проводов и штекера.

Есть неполадки, которые дисплей не фиксирует. Например, если слышен громкий шум воды или вода нагревается слишком долго, следует отрегулировать частоту вращения насоса. Если выходная температура воды недостаточна, проверьте турбину, при необходимости поменяйте ее.

При проблемах с розжигом нужно проверить давление газа, не отключено ли электричество, посмотрите, не окислены ли подсоединения электродов с проводами, не забит ли и герметичен дымоход, не засорилась ли горелка.

boilervdom.ru

Ошибки котлов Buderus Logamax U072

Дата публикации 03.10.2014

В данной статье подробно рассмотрим ошибки, их возможные причины и способы устранения котельного оборудования Logamax U072.

2Е — недостаточное давление наполнения отопительной системы, требуется долить воду.

3А — низкая частота вращения вентилятора. Следует проверить сетевое напряжение, систему отвода дымовых газов.

3С — не замыкается дифференциальное реле давления. В первую очередь проверьте вентилятор и его провод со штекером, а также дифференциальное реле давления и трубы отвода дымовых газов.

3Y – при отключении вентилятора не открывается дифференциальное реле давления. Проверить последнее на работоспособность.

4С — сработал ограничитель температуры теплообменника. В этом случае следует в первую очередь проверить наличие повреждений ограничителя температуры теплообменника и его соединительного провода. Проверить рабочие давление в отопительной системе, а также ограничитель температуры, насос, предохранитель, водяной контур теплообменника.

4Y – поломка датчика температуры подающей линии. В этом случае следует проверить датчик температуры и его провода на наличие повреждений или короткого замыкания, и при необходимости заменить его.

6А — нет пламени. Проверьте подсоединен ли защитный провод, открыт ли газовый клапан. Проверьте подаваемое давление. Посмотрите подключен ли прибор к электросети. Осмотрите систему отвода дымовых газов, при необходимости почистите или отремонтируйте ее. Очистите теплообменник. Осмотрите газовую арматуру, при необходимости замените ее.

6С — обнаружено пламя после отключения подачи газа. При возникновении данной ошибки проверьте газовую арматуру, электроды и провода, систему отвода дымовых газов при необходимости замените их.

С7 — неисправность вентилятора. Проверьте вентилятор и штекер, при необходимости замените его.

CL – поломка датчика температуры горячей воды. Осмотреть датчик на предмет наличия повреждений или короткого замыкания, при необходимости заменить неисправный прибор.

СР — не распознается температурный датчик бойлера. Проверить датчик бойлера и соединительный провод.

D7 – неисправна газовая арматура. В этом случае проверьте соединительный провод и газовую арматуру.

FD – слишком долго была зажата кнопка (более 30 секунд). Нажмите на кнопку еще раз (не менее 30 секунд).

Р — не определен тип котла. Установите тип котла.

comments powered by

heatnet.ru

Вероятные ошибки, их коды и неисправности котлов Будерус (Buderus)

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Будерус (Buderus). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Код ошибки A — Режим «трубочист»

Аппарат находится в режиме «трубочист». Через 15 минут режим «трубочист» автоматически деактивируется.

Код ошибки H — Режим отопления

Котёл Buderus находится в режиме отопления.

Код ошибки (=) H — Режим ГВС

Аппарат в режиме ГВС.

Код ошибки 0A — Блокировка

Активна тактовая блокировка: ещё не истекло время задержки между выключением и включением горелки (сервисная функция 2.3b).

Код ошибки 0A для GB072-24K

Продолжительность поддержки в горячем состоянии: временной интервал поддержки воды в горячем состоянии ещё не исчерпан (сервисная функция 2. 3F).

Код ошибки 0C — Горелка

Включается горелка.

Код ошибки 0E — Режим включения-выключения

Теплопотребность меньше минимальной теплопроизводительности котла. Котёл работает в режиме включения-выключения.

Код ошибки 0H — Потребность в тепле

Аппарат находится в состоянии готовности, нет потребности в тепле.

Код ошибки 0L — Задержка

Газовая арматура открывается, первое время задержки.

Код ошибки 0U — Запуск

Котёл запускается.

Код ошибки 0Y — Температура выше заданной

Фактическая температура подающей линии выше заданной. Котёл выключается.

Код ошибки 2E — Удаление воздуха

Ошибка: Активна функция удаления воздуха.

Код ошибки 2H — Защита насоса

Активна защита насоса отопительного контура и трёхходового клапана от заклинивания.

Код ошибки 2P — Рост температуры

Ограничение градиентов: слишком быстрый рост температуры в режиме горячего водоснабжения.

  1. Проверьте рабочее давление в отопительной системе.
  2. Откройте сервисные краны.
  3. Выполните электрическое подключение насоса отопительного контура к главному регулятору BC20.
  4. Проверните или замените насос отопительного контура.
  5. Правильно установите мощность насоса или его характеристику и согласуйте с максимальной мощностью.
Код ошибки 5H — Тест системы

Тест котла системой управления.

Код ошибки h31 — Датчик температуры

Повреждение датчика температуры ГВС (GB072-24K).

  1. Снять датчик температуры.
  2. Проверить его, и если он неисправен, заменить.
  3. Проверить соединительный кабель на обрыв и короткое замыкание, в случае повреждения заменить.
Код ошибки 0Y — Температура на датчике подающей линии более 95 C

Это сообщение может появиться при отсутствии неисправности, если неожиданно закрываются все вентили на радиаторах или после отбора горячей воды у GB072-24K.

  1. Проверьте рабочее давление в отопительной системе.
  2. Откройте сервисные краны.
  3. Выполните электрическое подключение насоса отопительного контура к главному регулятору BC20.
  4. Проверните или замените насос отопительного контура.
  5. Правильно установите мощность насоса или его характеристику и согласуйте с максимальной мощностью.
  6. Проверьте наличие повреждений или короткого замыкания датчика температуры подающей линии и его провода, замените при необходимости.
Код ошибки 0Y — Высокая температура на датчике температуры горячей воды
  1. Проконтролируйте правильное положение датчика.
  2. Проверить его, и если он неисправен, заменить.
  3. Правильно вставьте KIM, при необходимости замените.
Код ошибки 3А — Не работает вентилятор

Проверить его, и если он неисправен, заменить.

Код ошибки 3F — Перерыв в работе

Горелка и вентилятор работали 24 часа без перерыва и выключаются на короткое время в целях безопасности.

Код ошибки 4C — Блокировка

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов котла Buderus. Если блокирующая неисправность существует долгое время, то она переходит в запирающую.

Код ошибки 4U — Датчик температуры

Неисправен датчик температуры подающей линии (короткое замыкание). Если неисправность существует долгое время, на дисплее будет показан код неисправности 4U и рабочий код 222.

Код ошибки 4Y — Датчик температуры

Неисправен датчик температуры подающей линии (обрыв). Если неисправность существует долгое время, на дисплее будет показан код неисправности 4Y и рабочий код 223.

Код ошибки 6А — Пламя не обнаружено

После 4-ой попытки розжига блокирующая неисправность переходит в запирающую.

Код ошибки 6L — Нет сигнала ионизации во время работы горелки

Происходит перезапуск горелки. Если розжиг неудачен, то будет показана блокирующая ошибка 6A, после 4-ой попытки розжига блокирующая неисправность переходит в сбой.

Код ошибки 8Y — Сработало реле контроля температуры AT90
  1. Проверьте регулировку реле контроля температуры AT90.
  2. Проверьте настройку регулирования отопления.
Код ошибки 8Y — Неисправно реле контроля температуры AT90

Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.

Код ошибки 8Y — Отсутствует перемычка между клеммами отдельного реле контроля температуры AT90

Если не подключено реле контроля температуры, то установите перемычку.

Код ошибки 8Y — Реле контроля температуры заблокировано
  1. Разблокируйте реле контроля температуры.
  2. Проверьте отвод конденсата.
  3. Не работает конденсатный насос — замените конденсатный насос.
Код ошибки EL

Неисправен главный регулятор BC20 — заменить.

Код ошибки 3C — Ошибка работы вентилятора

Проверить вентилятор и его провод со штекером, заменить при необходимости.

Код ошибки 3L — Вентилятор выключился в течение времени задержки

Проверить и если нужно, провести замену.

Код ошибки 3P — Вентилятор работает слишком медленно

Проверить и если нужно, провести замену.

Код ошибки 3Y — Вентилятор работает слишком быстро
  1. Проверить и если нужно, провести замену.
  2. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
Код ошибки 4C — Ограничитель температуры

Ошибка ограничителя температуры теплообменника или ограничителя температуры дымовых газов.

  1. Проверить:  наличие повреждений ограничителя температуры теплообменника / дымовых газов и его соединительного провода, замените при необходимости, рабочее давление в отопительной системе, ограничитель температуры, при необходимости замените, напор насоса, при необходимости замените насос, предохранитель, при необходимости замените.
  2. Удалите воздух из котла.
  3. Проверьте водяной контур теплообменника, при необходимости замените.
  4. У котлов Будерус с рассекателем в теплообменнике проверьте, установлен ли рассекатель.
Код ошибки 4U — Датчик температуры

Неисправен датчик температуры подающей линии (короткое замыкание).

Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.

Код ошибки 4Y — Неисправен датчик температуры подающей линии (обрыв)

Проверьте наличие повреждений или обрыва датчика температуры и его провода, замените при необходимости.

Код ошибки 6А — Ошибка: пламя не найдено
  1. Проверить: подсоединение защитного провода, открыт ли газовый кран, подаваемое давление газа, подключение к электросети, электроды с проводами, систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
  2. Проверьте соотношение газ-воздух, исправьте при необходимости.
  3. Для природного газа: проверьте реле контроля потока газа, замените при необходимости.
  4. При работе с забором воздуха для горения из помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.
  5. Прочистите слив конденсатного сифона.
  6. Демонтируйте мембрану в смесительном устройстве вентилятора, проверьте наличие трещин и загрязнений на ней.
  7. Очистите теплообменник котла Будерус.
  8. Проверьте газовую арматуру, замените при необходимости.
  9. Правильно вставьте KIM, при необходимости замените.
  10. Двухфазная сеть (IT): установите сопротивление 2 Ом между PE и N на подключении электронной платы к электросети.
Код ошибки 6C — В режиме отключения, котел регистрирует пламя
  1. Проверьте загрязнение электродов, при необходимости замените.
  2. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
  3. Проверьте влажность электронной платы, высушите при необходимости.
Код ошибки 6C — После отключения подачи газа обнаружено пламя
  1. Проверьте газовую арматуру, замените при необходимости.
  2. Очистите конденсатный сифон.
  3. Проверьте электроды и соединительные провода, при необходимости замените.
  4. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
Код ошибки 7L — Ошибка времени при первом времени задержки

Замените главный регулятор BC20.

Код ошибки 7L — Ошибка времени при попытке повторного пуска

Замените главный регулятор BC20.

Код ошибки 9L — Неисправна газовая арматура

Неисправна катушка или соединительный провод газовой арматуры.

  1. Проверьте провода, при необходимости замените.
  2. Замените газовую арматуру.
Код ошибки 9P — KIM не распознан

Правильно вставьте KIM, при необходимости замените.

Код ошибки EL — Неисправен KIM или главный регулятор BC20

Заменить KIM. Замените главный регулятор BC20.

Коды ошибок газовых настенных котлов Buderus Logamax

Код ошибки 1A — Выход отходящего газа на предохранителе потока

Проверить газоотводящий тракт.

Код ошибки 1L — Выход отходящего газа на камере сгорания

Проверить теплообменник на отсутствие загрязнений.

Код ошибки 1Y — Датчик температуры отходящего газа не обнаружен

Проверить датчик температуры отходящего газа и соединительный кабель на отсутствие повреждений.

Код ошибки 2E — Недостаточное давление наполнения отопительной системы

Проверить давление наполнения, при необходимости повысить его.

Код ошибки 2P — Слишком большая разность температур

Проверить насос и байпасную линию.

Код ошибки 4C — Сработал ограничитель в подающей линии

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на печатной плате, удалить воздух из прибора.

Код ошибки 4E — Датчик температуры в камере горелки не обнаружен

Проверить датчик температуры в камере горелки и соединительный кабель на отсутствие повреждений.

Код ошибки 4Y — Датчик температуры в подающей линии не работает

Проверить датчик температуры и соединительный кабель.

Код ошибки 5H — Связь EMS прервана

Проверить соединительный кабель и регуляторы.

Код ошибки 6A — Пламя не обнаружено

Газовый кран открыт? Проверить давление в газовой сети, сетевое подключение, пусковой электрод с кабелем и ионизирующий электрод с кабелем.

Код ошибки 6C — После отключения подачи газа обнаружено пламя

Проверить ионизирующий электрод. Проверить газовую арматуру.

Код ошибки 8Y — На ST8 не обнаружена перемычка 161

При наличии перемычки правильно вставить штекер, проверить внешний ограничитель. В другом случае: имеется ли перемычка?

Код ошибки 9C — Кодирующий штекер не обнаружен

Правильно вставить кодирующий штекер, измерить его и при необходимости заменить.

Код ошибки CL — Датчик температуры горячей воды неисправен

Logamax U054-24K

  • Проверить датчик температуры и соединительный кабель на отсутствие повреждений или короткого замыкания;
  • Датчик температуры горячей воды неправильно установлен.

Logamax U054-24K

  • Проверить зону монтажа, при необходимости демонтировать датчик и повторно установить его с использованием теплопроводящей пасты.
Код ошибки CP — Датчик бойлера не обнаружен

Проверить датчик бойлера и соединительный кабель.

Код ошибки EC — Внутренняя неисправность

Проверить прочность подключения электрических штекерных контактов и пусковых линий, при необходимости заменить печатную плату.

Код ошибки EL — Неверное опорное напряжение

Заменить печатную плату.

Код ошибки EP — По ошибке кнопка сброса сообщений о неисправности удерживалась нажатой слишком долго (более 30 сек.)
  1. Повторно нажать кнопку сброса и удерживать ее нажатой менее 30 сек.
  2. Датчик наружной температуры не обнаружен. Проверить датчик наружной температуры и соединительный кабель на отсутствие повреждений.

Неисправности котлов Buderus

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Горелка не включается

Аварийный выключатель системы отопления стоит в положение выкл — включить.

Пусковой выключатель системы управления в положении выкл — включить.

Неисправны защитные автоматы — проверить их работоспособность, если требуется, заменить дефектный автомат.

Поврежден регулятор температуры котловой воды — проверить и, если требуется, заменить дефектные детали.

Поврежден предохранительный ограничитель температуры — проверить и, если требуется, заменить дефектные детали.

Сообщение об ошибке от внешних приборов безопасности (например, от предохранительного устройства контроля уровня воды) — потребитель должен проверить котел Будерус, устранить неисправность и, если требуется, заменить элемент.

Сработала система контроля дымовых газов:

  • AW 10 — деблокировать систему контроля дымовых газов;
  • AW 50 — Подождать максимум 15 минут.

Котел включится автоматически, если поступает запрос на тепло. При многократном срабатывании проверить тракт дымовых газов и проверить работоспособность системы контроля дымовых газов. Если имеется дефект, то заменить.

Горелка стартует и переключается на неисправность.
Нет искры при розжиге

Есть ли звук при образовании искры зажигания при вынутом кабеле розжига?

  • Если нет, то — заменить запальный трансформатор;
  • Если да, то — заменить запальный электрод или запальную горелку.
Горелка стартует и переключается на неисправность

Все газовые запорные краны закрыты — открыть газовые запорные краны.

Подаваемое давление природного газа более 8 мбар — если нет,   установить причину и устранить неисправность.

Удален ли воздух из газопровода? Удалять воздух, пока будет возможен розжиг газа.

Горелка котла Buderus стартует и переключается на неисправность. Нет ионизационного тока

Если перепутаны подключения N и L — устранить ошибку.

Имеется напряжение между L и PE? Если нет,  выполнить заземление PE, в данном случае установить разделительный трансформатор.

Плохой контакт ионизационного провода — устранить ошибку, в данном случае заменить дефектную деталь.

Замыкание на массу на ионизационном электроде — исправить повреждение.

Дефект автомата горения — заменить элемент.

Горелка стартует и переключается на неисправность. Ток ионизации менее 1,5 мA

Загрязнен сердечник или керамика ионизационного электрода — очистить ионизационный электрод, при необходимости заменить запальную горелку.

Звуки кипения

Известковые отложения или образование накипи в котле — прочистить водяной контур отопительного котла в соответствии с рекомендациями изготовителя.

При постоянных потерях воды установить и устранить причину. Если требуется, провести водоподготовку и установить грязеуловитель.

teplofan.ru


Смотрите также

  • Ке 10 14 котел характеристики
  • Жидкотопливный котел отопления 100 квт
  • Автоматика для котлов отопления
  • Монтаж настенного газового котла своими руками
  • Электрические котлы отопления энергосберегающие эван
  • Требования к помещению для установки газового котла в частном доме
  • Котел в баню с баком для воды
  • Котлы отопления на дровах
  • Котлы на щепе и древесных отходах
  • Котел твг 8м технические характеристики
  • Барыбино нижние котлы расписание

Что делать когда котел buderus logamax u072 выдает ошибку 6a

Неисправности котлов Buderus

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Горелка не включается

Аварийный выключатель системы отопления стоит в положение выкл — включить.

Пусковой выключатель системы управления в положении выкл — включить.

Неисправны защитные автоматы — проверить их работоспособность, если требуется, заменить дефектный автомат.

Поврежден регулятор температуры котловой воды — проверить и, если требуется, заменить дефектные детали.

Поврежден предохранительный ограничитель температуры — проверить и, если требуется, заменить дефектные детали.

Сообщение об ошибке от внешних приборов безопасности (например, от предохранительного устройства контроля уровня воды) — потребитель должен проверить котел Будерус, устранить неисправность и, если требуется, заменить элемент.

Сработала система контроля дымовых газов:

  • AW 10 — деблокировать систему контроля дымовых газов;
  • AW 50 — Подождать максимум 15 минут.

Котел включится автоматически, если поступает запрос на тепло. При многократном срабатывании проверить тракт дымовых газов и проверить работоспособность системы контроля дымовых газов. Если имеется дефект, то заменить.

Горелка стартует и переключается на неисправность. Нет искры при розжиге

Есть ли звук при образовании искры зажигания при вынутом кабеле розжига?

  • Если нет, то — заменить запальный трансформатор;
  • Если да, то — заменить запальный электрод или запальную горелку.

Горелка стартует и переключается на неисправность

Все газовые запорные краны закрыты — открыть газовые запорные краны.

Подаваемое давление природного газа более 8 мбар — если нет,   установить причину и устранить неисправность.

Удален ли воздух из газопровода? Удалять воздух, пока будет возможен розжиг газа.

Горелка котла Buderus стартует и переключается на неисправность. Нет ионизационного тока

Если перепутаны подключения N и L — устранить ошибку.

Имеется напряжение между L и PE? Если нет,  выполнить заземление PE, в данном случае установить разделительный трансформатор.

Плохой контакт ионизационного провода — устранить ошибку, в данном случае заменить дефектную деталь.

Замыкание на массу на ионизационном электроде — исправить повреждение.

Дефект автомата горения — заменить элемент.

Горелка стартует и переключается на неисправность. Ток ионизации менее 1,5 мA

Загрязнен сердечник или керамика ионизационного электрода — очистить ионизационный электрод, при необходимости заменить запальную горелку.

Звуки кипения

Известковые отложения или образование накипи в котле — прочистить водяной контур отопительного котла в соответствии с рекомендациями изготовителя.

При постоянных потерях воды установить и устранить причину. Если требуется, провести водоподготовку и установить грязеуловитель.

Ошибка 6A

Ошибка 6A, отображаемая на дисплее настенных газовых котлов Будерус Логамакс У 072 на абсолютно всех моделях мощностью 12, 18, 24, 28 и 35 кВт, сигнализирует об отсутствии пламени на горелке. Для контроля пламени в камере сгорания на горелке установлен электрод ионизации, через который во время горения газа протекает небольшой ток, то есть определенное количество свободных электронов и отрицательных ионов, которые передаются на плату управления по проводу. Если по каким-либо причинам интенсивность ионизации падает ниже определенного уровня, плата управления, спустя три попытки розжига горелки, выводит код ошибки на дисплей и котел уходит в аварию!

Данная неисправность имеет обширных характер и проверять придется большое количество элементов.

Начинать нужно с самого элементарного, это убедиться открыт ли газовый кран, вдруг его кто-то перекрыл, поэтому и нет газа!

Во-вторых, нужно убедиться в достаточном входном давлении газа. Для этого подсоедините манометр к штуцеру газового клапана и убедитесь, что давление находится в пределах от 17 до 25 мБар.

В-третьих, пока манометр подсоединен к газовому клапану, проверьте соответствие регулировки рабочего давления газа в минимальном и максимальном режиме. Но это только в том случае, когда котел после сброса ошибки может проработать непродолжительное время. Если же котел не запускается, то это вы сделать не сможете.

В-четвертых, нужно проверить саму газовую арматуру на наличие питание и исправности катушки и электромагнитного клапана.

Если что-либо неисправно, газовая арматура подлежит замене.

Затем переходим к осмотру электрода и проводов. Здесь нужно проверить провод на обрыв и надежное соединение его с электродом и платой управления. На керамической части электрода не должно быть трещин и сколов, а сам металлический стержень должен быть чистым и находится на расстоянии от горелки порядка 8 мм.

Далее, в-пятых, обязательно проверьте систему дымовых газов на правильность сборки и как банально не звучало, на отсутствие посторонних предметов и мусора в ней. А если неисправность появилась зимой, то есть вероятность образование наледи на оголовке дымохода.

В-шестых, теплообменник и горелка в камере сгорания должны быть чистыми, на них не должно быть образования пыли и сажи. В противном случае отсутствие должного горения из-за недостатка кислорода и нагара может привести к неправильным показаниям электрода розжига, да и если честно задохнуться от угарного газа совсем не хочется! Я рекомендую проводить обслуживание хотя бы раз в год!

И последнее, седьмое, это неисправность платы, которую можно проверить мультиметром, замерив напряжение на катушке и электромагните. Если напряжение отсутствует, значит нужно менять плату на новую!

Данная ошибка 6A является критической и после устранения неисправности котел сам не запуститься, поэтому нужно вручную нажать на кнопку RESET (РЕСЕТ) и сбросить ошибку.

С помощью последовательности при поиске неисправности Вы сможете исключить какой-либо неработающий узел и запустить котел, чтобы не замерзнуть зимой. Если я Вам помог решить проблему, значит все сделал правильно! Поддержите меня пальцами вверх и подпиской на канал! До новых встреч, увидимся!

Котел будерус неисправности

Как и любой другой настенный котле будерус снабжен системой защиты и при возникновении нештатной ситуации работа будет остановлена и пользователь получит сообщение об ошибке, которая указывает, в какой системе агрегата произошла неисправность.

Некоторые устройства оснащаются жидкокристаллическим дисплеем, и пользователь увидит код ошибки. Если котел не оснащается дисплеем, то неисправность будет отображаться через мигание индикаторов температуры. Например, если мигает индикатор температуры 80 – это означает ошибку 3C, которая бы появилась на аналогичном котле с дисплеем.

Полный перечень кодов ошибок отражаемых миганием индикаторов можно посмотреть на рисунке. Далее рассмотрим наиболее популярные ошибки и рекомендации по их устранению.

Будерус ошибка 3с (мигает четвертый индикатор 80)

При возникновении такой ошибки плата управления котлом не получает сигнала с дифференциального реле давления, то есть его контакты не замыкается после запуска вентилятора. Реле давления служит для определения необходимых условий удаления продуктов сгорания.

Порядок запуска котла в работу такой:

  1. Блок управления дает сигнал на запуск вентилятора

  2. Вентилятор создает необходимое разряжение в выпускном трубопроводе

  3. Дифференциальное реле регистрирует разрежение, и контакты микровыключателя замыкаются

  4. Плата подает сигнал на открытие газового клапана и розжиг

Поэтому, для понимания проблемы, нужно определить – в какой конкретно момент котел уходит в ошибку. Если вентилятор запускается, но реле не щелкает – нудно осмотреть подводящие трубочки, возможно, там есть засор или конденсат, либо засор фактически есть в самом дымоходе.

Если вентилятор не запускается, нужно проверить, подается ли на него напряжение. Неисправность электронной платы может быть причиной, по которой вентилятор не запускается.

Если вентилятор работает, проблем с дымоходом и трубками пневмореле нет, нужно проверить само пневмореле, создав самостоятельно разряжение и проверив наличие характерного щелчка.

Постоянно замкнутые контакты реле или их размыкание в процессе работы горелки будут также расценены системой безопасности как неисправность.

На котлах будерус может быть установлен вентилятор с регулируемой частотой вращения, который управляется электроникой и снабжен датчиком.

Полезные советы

Проверка всех электро цепей

Ошибки, появляющиеся на дисплее Будерус, формируются в электронной плате котла на основе поступающих с соответствующих датчиков сигналов. Первым шагом в решении любой проблемы должна стать проверка всех электро цепей. Ослабленные контакты, окисленные ламели – это устраняется за несколько минут. Не намного больше времени понадобится и на замену провода в случае оплавления изоляции, обрыва.

Нестабильность в сети питания часто инициирует появление ошибок Будерус. Это нередко проявляется на объектах в районах интенсивной застройки. Периодические включения сварочных аппаратов, мощных обогревателей приводят к скачкам напряжения, перекосу фаз. Вывод простой: перед тем, как заниматься поиском причины высвечивания ошибки котла, нужно проверить параметры питающей сети.

Бесперебойное функционирование Будерус обеспечивается его присоединением через ИБП. Стабилизатор не даст должного эффекта, тем более что в электронной схеме котла он предусмотрен. Блок питания выдает напряжение даже при проблемах с ЛЭП за счет встроенных АКБ; в зависимости от их общей емкости от 2-х до 14 часов. Для загородных объектов – решение более чем рациональное.

Не все внимательно знакомятся с обязательствами производителя. Одно из условий гарантии на Будерус – профессиональный монтаж. Отсутствие в паспорте котла отметки сервисной организации является причиной отказа в случае претензий пользователя. Чтобы не оплачивать гарантийное обслуживание, ремонт отопительного оборудования из своего кармана, самостоятельной установкой и обвязкой (в целях экономии) Buderus лучше не заниматься.

Проблемы, не отображаемые на дисплее

При их возникновении ошибка Buderus не высвечивается, но ряд признаков указывает на некорректную работу котла или всей отопительной системы.

Регулировка циркуляционного насоса

1. Медленный нагрев батарей; шум жидкости, циркулирующей по контуру. Основная причина – в неправильно выставленной скорости насоса. Переключатель расположен на его корпусе.

2. «Трудный» розжиг, КПД котла ниже заявленного. Вариантов несколько: от плохой работы горелки до использования газа с характеристиками, не соответствующими требованиям производителя.

Рекомендация: провести сервисное обслуживание Будерус, проверить выставленные параметры.

В статье даны пояснения по всем проблемам, которые поддаются самостоятельному устранению. Глубже лучше не лезть – котел стоит дорого, и непрофессиональное вмешательство в его работу ни к чему хорошему не приведет.

Котёл будерус ошибка 6а как исправить

В первую очередь нужно исключить случайное возникновение ошибки и просто ее сбросить. Если ошибка возникает снова и котел не запускается, то проблема требует решения. Проблема с розжигом в большинстве случаев может быть устранена только квалифицированным специалистом. Самое простое, что можно сделать – осмотреть камеру сгорания и электроды на предмет загрязнения и при необходимости почистить.

Если котел совершает безуспешные попытки розжига – визуально проверить, что искра пробивает именно на горелку, а не где-то в другом месте. Если слышен треск, но искры между электродом и горелкой нет – вероятно, где-то повреждена изоляция электрода и его необходимо заменить.

Настройку газового клапана может осуществлять только специалист. Проверку наличия должного давления сетевого газа можно осуществить через газовую плиту. Если зажечь одновременно все конфорки на плите – они должны работать без перебоев. Если же это не так – можно предполагать, что поступающее давление недостаточно и нужно вызвать газовую службу.

В нашей практике был случай, когда трещина в смотровом окне камеры сгорания была причиной неисправности.

Если котел разжигается, но через некоторое время тухнет – это может быть следствием неисправности электронной платы. Проверить можно путем замены платы на заведомо исправную.

Коды неисправностей газовых котлов и методы их устранения

Наибольшей популярностью у потребителей пользуется модель Логамакс, которая производит не только отопление, но и горячую воду. Она оснащена автоматикой, которая проводит диагностику узлов и при наличии проблем выводит данные об ошибке.

Если ошибка появляется на экране в первый раз, нужно попробовать перезагрузить устройство. Иногда бывает, что после такой манипуляции она не повторяется. Если же код неисправности навесного газового котла будерус высветился вновь, то нужно найти причину неполадки.

Код ошибки Причины возникновения Метод устранения
А-

Включен режим «Трубочист».

Ошибка исчезает через 15 минут

Активирован отопительный режим
Активен режим подачи горячей воды
ОА Котел в режиме между включением и отключением горелки
ОС Запуск горелки
ОЕ Производство тепловой энергии меньше, чем минимальная производительность прибора
ОН Обозначает готовность техники к работе
0L Открытие клапанов газа
0U Запуск агрегата
0Y Отключение системы, так как температура воды на подающей трубе превысила установленную

Котел находится в режиме удаления воздуха.

Температура на подаче стремительно возрастает

Измерьте давление воды или долейте теплоноситель в систему
Защита насоса и 3-ехходового клапана от заклинивания
Быстро возрастает температура горячей воды. Необходимо, чтобы давление соответствовало норме.

Проверка насоса, его ремонт или замена

Тестирование автоматом
Н11 (CL) Сбои в термодатчике ГВС Проверяется термодатчик и его соединение.
Н13 Прошло время контрольного осмотра Выполните осмотр и сбросьте ошибки
Н31 Система не видит насос Проверьте проводку насоса и его работоспособность
0Y Температура теплоносителя на входе выше максимально допустимой (более 95ºC) Проведите диагностику температурного сенсора.

Осмотрите насос, подключите его к регулятору.

Отрегулируйте мощность помпы

3А (А3) Вентилятор не работает Подтяните провода вентилятора, замените сломанный элемент
3F Непрерывная работа вентилятора и горелки длится более 24 часов. Включение режима «отдых»
Вентилятор вращается слишком быстро Проверьте дымоход на исправность:
  • работоспособность датчика тяги;
  • измерение давления в магистрали.
4С (1С) Активировалась защита от перегрева теплообменника
4U Возможно, произошло короткое замыкание термодатчика на подаче

Проверка контактов, замена детали

4Y Обрыв датчика температуры
Отсутствует пламя

Откройте полностью газовый вентиль.

Возможно, нет тяги — следует проверить проходимость дымохода.

Проверьте реле потока, замените его при необходимости.

Зачистите контакты датчиков и подсоедините проводку снова.

Очистите горелочные жиклеры.

Замените неисправные элементы

Ложный сигнал о наличии пламени в горелке Проверьте следующие узлы:
  • проводку датчиков пламени на окисление;
  • проходимость дымохода;
  • плату управления;
  • горелочное устройство;
  • сифон конденсации на наличие засора
6L (def) Горелка работает, но сигнал от ионизатора отсутствует Смените настройки и перезапустите горелку

7L

Ошибка временного контроля при первой задержке или втором запуске Проверьте проводку, которая ведет к управляющему модулю.

Замените регулятор BC20

9L (d7) Появились проблемы с газовой арматурой Проверьте газовую арматуру и ее проводку
9P Отсутствует связь с идентификационным модулем агрегата Установите модуль в правильное положение
9C Регулятор DIP неверно настроен Проведите перенастройку
EL Модули управления сломаны Замените поврежденные элементы
8Y Сработало температурное реле или оно сломалось.

Отсутствует перемычка между клеммами реле

Регулируйте реле.

Установите перемычку.

Проверьте проводку конденсатора и его работоспособность

fd Активация кнопки более 30 сек. Еще раз нажмите эту кнопку и держите меньше чем полминуты

Ошибка 2Е (мигают первые три индикатора)

Логика ошибки заключается в слишком быстром росте температуры подающей, т.е.  теплоноситель на выходе из теплообменника нагревается слишком быстро и для предотвращения аварийного перегрева работа котла блокируется на две минуты. Основной причиной такого поведения котла может быть плохая циркуляция теплоносителя. Причинами плохой циркуляции чаще всего может быть:

  • неисправность циркуляционного насоса или недостаточная производительность

  • забитый грязью или накипью теплообменник

  • воздух в системе отопления

В данной статье мы рассмотрели наиболее распространенные неисправности газовых котлов Buderus. Полный перечень ошибок содержится в руководстве по эксплуатации оборудования. Современные газовые устроены так, чтобы элементы были максимально доступны для простоты сервисного обслуживания. Некоторые ошибки пользователь может устранить самостоятельно, например, осуществить подпитку котла или осмотреть дымоход на предмет засора.

Предпринимать какие-либо действия по самостоятельной диагностике следует только в случае острой необходимости с соблюдением мер предосторожности и безопасности. Если Вы не обладаете представлением о принципах работы и устройства газового котла – лучше вызвать квалифицированного специалиста

Компания будерус размещает познавательные видео, в которых специалист рассказывает, в том числе об возникающих ошибках котла.

Как можно исправить ошибку с кодом 6А на котле Будерус Логомакс

________________________________________________________________________________


Заметил сегодня такую неполадку с котлом Buderus Logamax. Он почему-то прекратил работать, экран показывает код ошибки 6A. Выполнил чистку горелки, перезагрузил прибор, хотя изменений нет. Котел запускается после перезагрузки, горелка поджигается и погасает. Вскоре повторно производится процесс розжига, и появляется ошибка. Как исправить?

Ошибка 6А отображается при проблемах с розжигом: Повреждение клапана газа. Если зафиксированы повреждения, газовому клапану необходима замена. Электрод розжига действует некорректно, или он вышел из строя. Обследуйте его на предмет загрязнённости. Подкорректируйте дистанцию между газовой горелкой и ионизационным электродом, если имеется необходимость.

Газовая арматура неисправна. Диагностировать катушки в газовом клапане для фиксирования предполагаемого замыкания либо обрыва. При имеющихся нарушениях заменить газовый клапан. Газовый клапан мог залипнуть. Прикрепить на штуцер, расположенный спереди клапана, обрезок шланга и осуществить предельное давление. Недостаточная мощность разжигания. Выполняйте корректировку разжигания по мощности с помощью сервисного меню. Сбой работы либо неисправность электронной платы.

Прекратил работать разжигающий трансформатор. Выполните перезагрузку аппарата. Если ошибка возникает снова, управляющую плату требуется заменить. Выполните проверку заземления. У корпуса не должно быть потенциала. Избыточное количество влаги может вызвать прерывание работы котельного агрегата. Прочищайте от влаги топку, электрод розжига и газогорелочный механизм.

Нарушения работы электрода ионизации. Электронная плата распознала пламя, однако горения нет. Диагностировать кабель электрода ионизации. Возможны повреждения и разрывы. Обследуется электроцепь от платы управления к ионизационному электроду на возможность короткого замыкания. Ионизационный электрод задевает горелочное устройство. Повреждение управляющей платы. Потребуется ее заменить.

________________________________________________________________________________

  • Как устранить ошибку с кодом 4С на котле Будерус Логомакс?

  • На котле Buderus Logamax появилась ошибка с кодом 2E, в чем неполадка и как устранить?

  • Ошибка с кодом 3Y на котле Buderus, в чем проблема и как сбросить?

________________________________________________________________________________

________________________________________________________________________________

  • Котлы Weller – Диагностика основных неисправностей

  • Неисправности в газовых колонках Vaillant – Диагностика и методы ремонта

  • Газовые котлы Kiturami World – Диагностика возможных неполадок

  • Устранение ошибок в котле Протерм Леопард

  • Основные ошибки котла Термал

  • Причины неполадок в газовой колонке Haier

  • Поломки котлов Гелиос – Причины и устранения

  • Неисправности котла Ferroli Fortuna – Диагностика и ремонт

  • Коды ошибок котлов Беретта Сити

  • Поломки в газовой колонке Нева Комфорт – Причины и устранения

  • Ошибки котла Immergas и их устранение

  • Неполадки котла Chaffoteaux Pigma – Причины и способы ремонта

  • Возможные поломки и регулировки газового котла Fondital Antea

  • Котел Нева Люкс выдает ошибку с кодом 03, что делать?

  • Как исправить на котле Протерм Медведь ошибку с кодом F1?

  • На котле Royalthermo Aquarius ошибка с кодом Е2, как устранить?

  • Как сбросить на котле Сеньор Дюваль ошибку с кодом F1?

  • Коды ошибок котлов Беретта Сити

  • Газовые колонки Ладогаз – Диагностика сбоев и методы устранения

  • Неисправности в процессе эксплуатации котла Biasi

________________________________________________________________________________

________________________________________________________________________________

  • Поломки в процессе работы котлов Navien Ace

  • Устранение неисправностей газовых колонок Inse

  • Поломки в газовом котле Viessmann Vitopend – Проверка и ремонт

  • Ошибки котла Immergas и их устранение

  • Причины поломок в газовой колонке Нева 3208

  • Как устранить неполадку газового котла Chaffoteaux Alixia

  • Ошибки газового котла Бош 6000

  • Газовые колонки Baxi – Методы устранения неполадок

  • Возможные неисправности и регулировки котлов Haier

  • Ошибки газового котла Daewoo

  • Неполадки газовых колонок Нева Люкс 5611

  • Неполадки в котлах Mizudo – Диагностика и методы устранения

  • Неполадки котлов Monlan – Причины и устранения

  • Коды ошибок газового котла Mizudo

  • Неисправности газовой колонки Electrolux GWH 350

  • Ошибка А04 на котле Беретта Сити, что делать?

  • На котле Гефест ошибка с кодом Е6, как исправить?

  • Как устранить на котле Navien Ace ошибку с кодом 16?

  • Котел Termica выдает ошибку с кодом Е8, как исправить?

  • На котле Термона ошибка с кодом Е06, что делать?

  • Ошибки котла Rinnai – Выявление неисправностей и методы устранения

  • Котлы Oasis – Типичные неисправности и их ремонт

  • Коды ошибок котлов Hubert

  • Причины неполадок в газовых котлах Rinnai

  • Проблемы в процессе эксплуатации газовых колонок Halsen

  • Неисправности и ремонт котла Rocterm

  • Коды ошибок котла Viessmann Vitopend

  • Котел Тиберис показывает ошибку с кодом Е2, как исправить?

  • Ошибка E9 на котле Bosch 6000, что делать?

  • Как устранить на котле Ferroli ошибку с кодом F37?

  • Как устранить ошибку с кодом 4С на котле Будерус Логомакс?

  • Газовые котлы Thermex – Основные неисправности и их устранение

  • Газовые колонки Selena – Устранение возможных поломок

  • Основные ошибки котлов Royalthermo

  • Неисправности котла Thermona – Причины и методы ремонта

  • Коды ошибок котлов Saunier Duval

  • Поломки в газовых колонках Ariston Superlux

Вероятные ошибки, их коды и неисправности котлов Будерус (Buderus)

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Будерус (Buderus). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

  • Код ошибки A — Режим «трубочист»
  • Код ошибки H — Режим отопления
  • Код ошибки (=) H — Режим ГВС
  • Код ошибки 0A — Блокировка
  • Код ошибки 0A для GB072-24K
  • Код ошибки 0C — Горелка
  • Код ошибки 0E — Режим включения-выключения
  • Код ошибки 0L — Задержка
  • Код ошибки 0U — Запуск
  • Код ошибки 0Y — Температура выше заданной
  • Код ошибки 2E — Удаление воздуха
  • Код ошибки 2H — Защита насоса
  • Код ошибки 2P — Рост температуры
  • Код ошибки 5H — Тест системы
  • Код ошибки h21 — Датчик температуры
  • Код ошибки 0Y — Высокая температура на датчике температуры горячей воды
  • Код ошибки 3А — Не работает вентилятор
  • Код ошибки 3F — Перерыв в работе
  • Код ошибки 4C — Блокировка
  • Код ошибки 4U — Датчик температуры
  • Код ошибки 4Y — Датчик температуры
  • Код ошибки 6А — Пламя не обнаружено
  • Код ошибки 8Y — Сработало реле контроля температуры AT90
  • Код ошибки 8Y — Неисправно реле контроля температуры AT90
  • Код ошибки 8Y — Отсутствует перемычка между клеммами отдельного реле контроля температуры AT90
  • Код ошибки 8Y — Реле контроля температуры заблокировано
  • Код ошибки EL
  • Код ошибки 3C — Ошибка работы вентилятора
  • Код ошибки 3P — Вентилятор работает слишком медленно
  • Код ошибки 3Y — Вентилятор работает слишком быстро
  • Код ошибки 4C — Ограничитель температуры
  • Код ошибки 4U — Датчик температуры
  • Код ошибки 4Y — Неисправен датчик температуры подающей линии (обрыв)
  • Код ошибки 6А — Ошибка: пламя не найдено
  • Код ошибки 6C — В режиме отключения, котел регистрирует пламя
  • Код ошибки 7L — Ошибка времени при первом времени задержки
  • Код ошибки 7L — Ошибка времени при попытке повторного пуска
  • Код ошибки 9L — Неисправна газовая арматура
  • Код ошибки 9P — KIM не распознан
  • Код ошибки EL — Неисправен KIM или главный регулятор BC20
  • Коды ошибок газовых настенных котлов Buderus Logamax
  • Код ошибки 1A — Выход отходящего газа на предохранителе потока
  • Код ошибки 1Y — Датчик температуры отходящего газа не обнаружен
  • Код ошибки 2E — Недостаточное давление наполнения отопительной системы
  • Код ошибки 2P — Слишком большая разность температур
  • Код ошибки 4C — Сработал ограничитель в подающей линии
  • Код ошибки 4E — Датчик температуры в камере горелки не обнаружен
  • Код ошибки 4Y — Датчик температуры в подающей линии не работает
  • Код ошибки 6A — Пламя не обнаружено
  • Код ошибки 6C — После отключения подачи газа обнаружено пламя
  • Код ошибки 8Y — На ST8 не обнаружена перемычка 161
  • Код ошибки 9C — Кодирующий штекер не обнаружен
  • Код ошибки CL — Датчик температуры горячей воды неисправен
  • Код ошибки CP — Датчик бойлера не обнаружен
  • Код ошибки EC — Внутренняя неисправность
  • Код ошибки EP — По ошибке кнопка сброса сообщений о неисправности удерживалась нажатой слишком долго (более 30 сек.)
  • Неисправности котлов Buderus
  • Горелка не включается
  • Горелка стартует и переключается на неисправность. Нет искры при розжиге
  • Горелка стартует и переключается на неисправность
  • Горелка котла Buderus стартует и переключается на неисправность. Нет ионизационного тока
  • Звуки кипения

Код ошибки A — Режим «трубочист»

Аппарат находится в режиме «трубочист». Через 15 минут режим «трубочист» автоматически деактивируется.

Код ошибки H — Режим отопления

Котёл Buderus находится в режиме отопления.

Код ошибки (=) H — Режим ГВС

Аппарат в режиме ГВС.

Код ошибки 0A — Блокировка

Активна тактовая блокировка: ещё не истекло время задержки между выключением и включением горелки (сервисная функция 2.3b).

Код ошибки 0A для GB072-24K

Продолжительность поддержки в горячем состоянии: временной интервал поддержки воды в горячем состоянии ещё не исчерпан (сервисная функция 2.3F).

Код ошибки 0C — Горелка

Включается горелка.

Код ошибки 0E — Режим включения-выключения

Теплопотребность меньше минимальной теплопроизводительности котла. Котёл работает в режиме включения-выключения.

Код ошибки 0H — Потребность в тепле

Аппарат находится в состоянии готовности, нет потребности в тепле.

Код ошибки 0L — Задержка

Газовая арматура открывается, первое время задержки.

Код ошибки 0U — Запуск

Котёл запускается.

Код ошибки 0Y — Температура выше заданной

Фактическая температура подающей линии выше заданной. Котёл выключается.

Код ошибки 2E — Удаление воздуха

Ошибка: Активна функция удаления воздуха.

Код ошибки 2H — Защита насоса

Активна защита насоса отопительного контура и трёхходового клапана от заклинивания.

Код ошибки 2P — Рост температуры

Ограничение градиентов: слишком быстрый рост температуры в режиме горячего водоснабжения.

  1. Проверьте рабочее давление в отопительной системе.
  2. Откройте сервисные краны.
  3. Выполните электрическое подключение насоса отопительного контура к главному регулятору BC20.
  4. Проверните или замените насос отопительного контура.
  5. Правильно установите мощность насоса или его характеристику и согласуйте с максимальной мощностью.

Код ошибки 5H — Тест системы

Тест котла системой управления.

Код ошибки h21 — Датчик температуры

Повреждение датчика температуры ГВС (GB072-24K).

  1. Снять датчик температуры.
  2. Проверить его, и если он неисправен, заменить.
  3. Проверить соединительный кабель на обрыв и короткое замыкание, в случае повреждения заменить.

Код ошибки 0Y — Температура на датчике подающей линии более 95 C

Это сообщение может появиться при отсутствии неисправности, если неожиданно закрываются все вентили на радиаторах или после отбора горячей воды у GB072-24K.

  1. Проверьте рабочее давление в отопительной системе.
  2. Откройте сервисные краны.
  3. Выполните электрическое подключение насоса отопительного контура к главному регулятору BC20.
  4. Проверните или замените насос отопительного контура.
  5. Правильно установите мощность насоса или его характеристику и согласуйте с максимальной мощностью.
  6. Проверьте наличие повреждений или короткого замыкания датчика температуры подающей линии и его провода, замените при необходимости.

Код ошибки 0Y — Высокая температура на датчике температуры горячей воды

  1. Проконтролируйте правильное положение датчика.
  2. Проверить его, и если он неисправен, заменить.
  3. Правильно вставьте KIM, при необходимости замените.

Код ошибки 3А — Не работает вентилятор

Проверить его, и если он неисправен, заменить.

Код ошибки 3F — Перерыв в работе

Горелка и вентилятор работали 24 часа без перерыва и выключаются на короткое время в целях безопасности.

Код ошибки 4C — Блокировка

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов котла Buderus. Если блокирующая неисправность существует долгое время, то она переходит в запирающую.

Код ошибки 4U — Датчик температуры

Неисправен датчик температуры подающей линии (короткое замыкание). Если неисправность существует долгое время, на дисплее будет показан код неисправности 4U и рабочий код 222.

Код ошибки 4Y — Датчик температуры

Неисправен датчик температуры подающей линии (обрыв). Если неисправность существует долгое время, на дисплее будет показан код неисправности 4Y и рабочий код 223.

Код ошибки 6А — Пламя не обнаружено

После 4-ой попытки розжига блокирующая неисправность переходит в запирающую.

Код ошибки 6L — Нет сигнала ионизации во время работы горелки

Происходит перезапуск горелки. Если розжиг неудачен, то будет показана блокирующая ошибка 6A, после 4-ой попытки розжига блокирующая неисправность переходит в сбой.

Код ошибки 8Y — Сработало реле контроля температуры AT90

  1. Проверьте регулировку реле контроля температуры AT90.
  2. Проверьте настройку регулирования отопления.

Код ошибки 8Y — Неисправно реле контроля температуры AT90

Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.

Код ошибки 8Y — Отсутствует перемычка между клеммами отдельного реле контроля температуры AT90

Если не подключено реле контроля температуры, то установите перемычку.

Код ошибки 8Y — Реле контроля температуры заблокировано

  1. Разблокируйте реле контроля температуры.
  2. Проверьте отвод конденсата.
  3. Не работает конденсатный насос — замените конденсатный насос.

Код ошибки EL

Неисправен главный регулятор BC20 — заменить.

Код ошибки 3C — Ошибка работы вентилятора

Проверить вентилятор и его провод со штекером, заменить при необходимости.

Код ошибки 3L — Вентилятор выключился в течение времени задержки

Проверить и если нужно, провести замену.

Код ошибки 3P — Вентилятор работает слишком медленно

Проверить и если нужно, провести замену.

Код ошибки 3Y — Вентилятор работает слишком быстро

  1. Проверить и если нужно, провести замену.
  2. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.

Код ошибки 4C — Ограничитель температуры

Ошибка ограничителя температуры теплообменника или ограничителя температуры дымовых газов.

  1. Проверить:  наличие повреждений ограничителя температуры теплообменника / дымовых газов и его соединительного провода, замените при необходимости, рабочее давление в отопительной системе, ограничитель температуры, при необходимости замените, напор насоса, при необходимости замените насос, предохранитель, при необходимости замените.
  2. Удалите воздух из котла.
  3. Проверьте водяной контур теплообменника, при необходимости замените.
  4. У котлов Будерус с рассекателем в теплообменнике проверьте, установлен ли рассекатель.

Код ошибки 4U — Датчик температуры

Неисправен датчик температуры подающей линии (короткое замыкание).

Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.

Код ошибки 4Y — Неисправен датчик температуры подающей линии (обрыв)

Проверьте наличие повреждений или обрыва датчика температуры и его провода, замените при необходимости.

Код ошибки 6А — Ошибка: пламя не найдено

  1. Проверить: подсоединение защитного провода, открыт ли газовый кран, подаваемое давление газа, подключение к электросети, электроды с проводами, систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
  2. Проверьте соотношение газ-воздух, исправьте при необходимости.
  3. Для природного газа: проверьте реле контроля потока газа, замените при необходимости.
  4. При работе с забором воздуха для горения из помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.
  5. Прочистите слив конденсатного сифона.
  6. Демонтируйте мембрану в смесительном устройстве вентилятора, проверьте наличие трещин и загрязнений на ней.
  7. Очистите теплообменник котла Будерус.
  8. Проверьте газовую арматуру, замените при необходимости.
  9. Правильно вставьте KIM, при необходимости замените.
  10. Двухфазная сеть (IT): установите сопротивление 2 Ом между PE и N на подключении электронной платы к электросети.

Код ошибки 6C — В режиме отключения, котел регистрирует пламя

  1. Проверьте загрязнение электродов, при необходимости замените.
  2. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
  3. Проверьте влажность электронной платы, высушите при необходимости.

Код ошибки 6C — После отключения подачи газа обнаружено пламя

  1. Проверьте газовую арматуру, замените при необходимости.
  2. Очистите конденсатный сифон.
  3. Проверьте электроды и соединительные провода, при необходимости замените.
  4. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.

Код ошибки 7L — Ошибка времени при первом времени задержки

Замените главный регулятор BC20.

Код ошибки 7L — Ошибка времени при попытке повторного пуска

Замените главный регулятор BC20.

Код ошибки 9L — Неисправна газовая арматура

Неисправна катушка или соединительный провод газовой арматуры.

  1. Проверьте провода, при необходимости замените.
  2. Замените газовую арматуру.

Код ошибки 9P — KIM не распознан

Правильно вставьте KIM, при необходимости замените.

Код ошибки EL — Неисправен KIM или главный регулятор BC20

Заменить KIM. Замените главный регулятор BC20.

Коды ошибок газовых настенных котлов Buderus Logamax

Код ошибки 1A — Выход отходящего газа на предохранителе потока

Проверить газоотводящий тракт.

Код ошибки 1L — Выход отходящего газа на камере сгорания

Проверить теплообменник на отсутствие загрязнений.

Код ошибки 1Y — Датчик температуры отходящего газа не обнаружен

Проверить датчик температуры отходящего газа и соединительный кабель на отсутствие повреждений.

Код ошибки 2E — Недостаточное давление наполнения отопительной системы

Проверить давление наполнения, при необходимости повысить его.

Код ошибки 2P — Слишком большая разность температур

Проверить насос и байпасную линию.

Код ошибки 4C — Сработал ограничитель в подающей линии

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на печатной плате, удалить воздух из прибора.

Код ошибки 4E — Датчик температуры в камере горелки не обнаружен

Проверить датчик температуры в камере горелки и соединительный кабель на отсутствие повреждений.

Код ошибки 4Y — Датчик температуры в подающей линии не работает

Проверить датчик температуры и соединительный кабель.

Код ошибки 5H — Связь EMS прервана

Проверить соединительный кабель и регуляторы.

Код ошибки 6A — Пламя не обнаружено

Газовый кран открыт? Проверить давление в газовой сети, сетевое подключение, пусковой электрод с кабелем и ионизирующий электрод с кабелем.

Код ошибки 6C — После отключения подачи газа обнаружено пламя

Проверить ионизирующий электрод. Проверить газовую арматуру.

Код ошибки 8Y — На ST8 не обнаружена перемычка 161

При наличии перемычки правильно вставить штекер, проверить внешний ограничитель. В другом случае: имеется ли перемычка?

Код ошибки 9C — Кодирующий штекер не обнаружен

Правильно вставить кодирующий штекер, измерить его и при необходимости заменить.

Код ошибки CL — Датчик температуры горячей воды неисправен

Logamax U054-24K

  • Проверить датчик температуры и соединительный кабель на отсутствие повреждений или короткого замыкания;
  • Датчик температуры горячей воды неправильно установлен.

Logamax U054-24K

  • Проверить зону монтажа, при необходимости демонтировать датчик и повторно установить его с использованием теплопроводящей пасты.

Код ошибки CP — Датчик бойлера не обнаружен

Проверить датчик бойлера и соединительный кабель.

Код ошибки EC — Внутренняя неисправность

Проверить прочность подключения электрических штекерных контактов и пусковых линий, при необходимости заменить печатную плату.

Код ошибки EL — Неверное опорное напряжение

Заменить печатную плату.

Код ошибки EP — По ошибке кнопка сброса сообщений о неисправности удерживалась нажатой слишком долго (более 30 сек.)

  1. Повторно нажать кнопку сброса и удерживать ее нажатой менее 30 сек.
  2. Датчик наружной температуры не обнаружен. Проверить датчик наружной температуры и соединительный кабель на отсутствие повреждений.

Неисправности котлов Buderus

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Горелка не включается

Аварийный выключатель системы отопления стоит в положение выкл — включить.

Пусковой выключатель системы управления в положении выкл — включить.

Неисправны защитные автоматы — проверить их работоспособность, если требуется, заменить дефектный автомат.

Поврежден регулятор температуры котловой воды — проверить и, если требуется, заменить дефектные детали.

Поврежден предохранительный ограничитель температуры — проверить и, если требуется, заменить дефектные детали.

Сообщение об ошибке от внешних приборов безопасности (например, от предохранительного устройства контроля уровня воды) — потребитель должен проверить котел Будерус, устранить неисправность и, если требуется, заменить элемент.

Сработала система контроля дымовых газов:

  • AW 10 — деблокировать систему контроля дымовых газов;
  • AW 50 — Подождать максимум 15 минут.

Котел включится автоматически, если поступает запрос на тепло. При многократном срабатывании проверить тракт дымовых газов и проверить работоспособность системы контроля дымовых газов. Если имеется дефект, то заменить.

Горелка стартует и переключается на неисправность. Нет искры при розжиге

Есть ли звук при образовании искры зажигания при вынутом кабеле розжига?

  • Если нет, то — заменить запальный трансформатор;
  • Если да, то — заменить запальный электрод или запальную горелку.

Горелка стартует и переключается на неисправность

Все газовые запорные краны закрыты — открыть газовые запорные краны.

Подаваемое давление природного газа более 8 мбар — если нет,   установить причину и устранить неисправность.

Удален ли воздух из газопровода? Удалять воздух, пока будет возможен розжиг газа.

Горелка котла Buderus стартует и переключается на неисправность. Нет ионизационного тока

Если перепутаны подключения N и L — устранить ошибку.

Имеется напряжение между L и PE? Если нет,  выполнить заземление PE, в данном случае установить разделительный трансформатор.

Плохой контакт ионизационного провода — устранить ошибку, в данном случае заменить дефектную деталь.

Замыкание на массу на ионизационном электроде — исправить повреждение.

Дефект автомата горения — заменить элемент.

Горелка стартует и переключается на неисправность. Ток ионизации менее 1,5 мA

Загрязнен сердечник или керамика ионизационного электрода — очистить ионизационный электрод, при необходимости заменить запальную горелку.

Звуки кипения

Известковые отложения или образование накипи в котле — прочистить водяной контур отопительного котла в соответствии с рекомендациями изготовителя.

При постоянных потерях воды установить и устранить причину. Если требуется, провести водоподготовку и установить грязеуловитель.

Коды неисправностей Buderus

Ниже перечислены распространенные коды неисправностей Buderus, описанные производителем котла, а также возможная причина.









Код дисплея

Неисправность

Действие

Нет связи между UBA 3 и BC10. Нажмите кнопку «Сброс», если ошибка не исчезнет, ​​обратитесь к установщику

0 Д 276



0 Д 277



0 Д 285



Нет связи между UBA 3 и BC10.



Датчик подачи

показал температуру выше 203 °F (95 °C)

Датчик безопасности измерил температуру выше 203 °F (95 °C)



Откройте сервисные краны. Заполнить и прокачать систему отопления. Откройте термостатический клапан. Замените датчики подачи, безопасности и/или возврата. Заменить первичный циркуляционный насос

1 л 211

UBA 3 не регистрирует подключения к неиспользуемым контактам 78 и 50.

Восстановить контакт между УБА 3 и монтажным основанием УБА 3

2 Е 207

Слишком низкое давление в системе. Заполнение и удаление воздуха из системы отопления

2 F 260

2 Ф 277

Нет повышения температуры после пуска горелки или разница температур между подачей и датчиками безопасности более 27 °F (15 K)
Разница температур между подачей и датчиками безопасности более 27 °F (15 K)
Откройте сервисные краны. Заполнить и прокачать систему отопления. Откройте термостатический клапан. Замените датчики питания и/или безопасности. Заменить первичный
циркуляционный насос

2 л 266

Насос первичной циркуляции не создает перепада давления Попробуйте устранить замятие или заменить первичный циркуляционный насос. Замените первичный циркуляционный насос. Замените шнур питания. Очистите циркуляционный насос (внутри). Подсоедините расширительный бачок к обратному трубопроводу. Очистите датчик давления.

2 стр. 212

Повышение температуры датчика подачи или датчика безопасности более 7,5 °F/сек (5 K/сек) Откройте сервисные краны. Заполнить и прокачать систему отопления. Откройте термостатический клапан. Замените датчики питания и/или безопасности. Заменить первичный циркуляционный насос

2 ЕВ 213

Разница температур между датчиками подачи и обратки более 90 °F (50 K) Откройте сервисные краны. Откройте термостатический клапан. Замените датчики питания и/или безопасности. Заменить первичный циркуляционный насос

3 А 264

Воздушный вентилятор вышел из строя во время работы. Снова подсоедините штепсельное соединение вентилятора. Замените провод тахометра. Проверьте электрическую систему. Замените шнур питания.

3 Ф 273

Вентилятор выключается во время проверки безопасности Полностью отключите запрос на нагрев и убедитесь, что вентилятор по-прежнему работает через 1 минуту. Замените при необходимости

3 л 214

Вентилятор выключается во время проверки безопасности Снова подсоедините штепсельное соединение вентилятора. Замените провод тахометра. Проверьте электрическую систему. Замените шнур питания.

3 стр. 216

Вентилятор работает слишком медленно Очистите или замените вентилятор. Проверьте электрическую систему.

3 Д 215

Вентилятор работает слишком быстро Восстановить штепсельное соединение. Замените провод тахометра. Проверьте электрическую систему. Разберитесь с блокировкой. Вывести из эксплуатации второй вентилятор. Заменить вентилятор

4А 218

С А 286

Датчик подачи показал температуру выше 221 °F (105 °C)
Датчик обратки показал температуру выше 221 °F (105 °C)
Откройте сервисные краны. Заполнить и прокачать систему отопления. Откройте термостатический клапан. Замените первичный циркуляционный насос. Заменить датчик подачи и обратки

4С 224

UBA 3 не регистрирует замыкание между неиспользуемыми контактами 22 и 24 Восстановить контакт между UBA 3 и монтажным основанием UBA 3.

4Е 278

Тест датчика не пройден Замените кабельный жгут или его поврежденную часть

4л 220

Датчик безопасности закорочен или измеряет температуру выше 266 °F (130 °C) Откройте сервисные краны. Заполнить и прокачать систему отопления. Откройте термостатический клапан. Замените первичный циркуляционный насос. Замените кабельный жгут или поврежденную его часть. Замените датчик безопасности

4П 227

Прерван контакт датчика безопасности Замените кабельный жгут или его поврежденную часть. Замените датчик безопасности

4U 222

У 240

Закорочен контакт датчика подачи
Замыкание контакта датчика обратки
Замените кабельный жгут или его поврежденную часть. Заменить датчик подачи и обратки

4 Д 223

С И 241

Обрыв контакта датчика подачи
Обрыв контакта датчика обратки
Замените кабельный жгут или его поврежденную часть. Заменить датчик подачи и обратки

6 А 227

Нет ионизации после четырех попыток запуска Обратитесь в газоснабжающую компанию, чтобы убедиться, что в бензобаке или трубах подачи газа не осталось азота. Продуйте трубку подачи газа. Замените воспламенитель горячей поверхности. Отрегулируйте соотношение газ/воздух. Установите правильное газовое отверстие. Очистите и/или замените соответствующие компоненты. Разберитесь с блокировкой.

6 С 228

Перед запуском горелки был измерен ток ионизации. Замените электрод ионизации

6 С 306

Измерен ток ионизации после выключения горелки Замените газовый клапан

6 л 229

Ионизация не работает во время рабочей фазы Убедитесь, что в бензобаке или трубах подачи газа не осталось азота, предварительно проконсультировавшись с газовой компанией. Продуйте трубку подачи газа. Отрегулируйте соотношение газ/воздух. Очистите и/или замените соответствующие компоненты

6 стр. 269

Запальник с горячей поверхностью активируется слишком долго KIM неисправен, обратитесь в службу поддержки Buderus

7 С 231

Электропитание было прервано после сообщения об ошибке Нажмите кнопку «Сброс», если ошибка не исчезнет, ​​обратитесь к установщику

7 л 261

7 л 280

UBA 3 неисправен
UBA 3 неисправен
Обратитесь в службу поддержки клиентов Buderus или к вашему установщику

8 Д 232

Внешний переключающий контакт активирован На контакт внешнего переключателя подано питание. Замените кабельный жгут или поврежденную его часть. Восстановите контакт. Снова восстановить перемычку на клеммной колодке

9 А 235

9Н 237

9 стр 239

9 ЕВ 233

Е 242-287

Е 290

КИМ или УБА 3 неисправен
КИМ или УБА 3 неисправен
КИМ или УБА 3 неисправен
КИМ или УБА 3 неисправен
КИМ или УБА 3 неисправен
UBA 3 неисправен.
Обратитесь в службу поддержки клиентов Buderus или к вашему установщику

9 л 234

9 л 238

Неисправна катушка газового клапана или проводка к газовому клапану
UBA 3 неисправен
Восстановить штепсельное соединение. Замените кабельный жгут или поврежденную его часть. Заменить газовый клапан

С 0 288

С 0 289

UBA 3 не имеет связи с датчиком давления или имеется короткое замыкание
Короткое замыкание в соединении с датчиком давления
Восстановить штепсельное соединение. Замените кабельный жгут или поврежденную его часть. Заменить УБА 3

Внимание! Котлы Buderus требуют правильного топлива для обеспечения правильной работы. Тем более, что статистика показывает, что поломки котлов Buderus происходят в основном по двум причинам

  • неправильный монтаж и ввод в эксплуатацию
  • неправильное или грязное топливо

Устранение неисправностей горелки

Как упоминалось выше, существует два типа неисправностей: неисправности горелки и неисправности устройства управления и системы отопления. Всякий раз, когда возникает неисправность горелки, мигает лампа, расположенная на горелке. В большинстве случаев эти неисправности можно устранить, просто перезагрузив горелку/перезагрузив прибор (см. ниже процедуру перезапуска котла). Неисправности/ошибки системы отопления отображаются на дисплее устройства управления. Поиск неисправностей устройства управления и системы отопления включен в раздел выше. Для устранения неисправности горелки необходимо снять колпак горелки, если котел имеет встроенную горелку. Затем вы должны нажать кнопку сброса горелки, как показано на рисунке ниже



ок

Неисправности газовых котлов Buderus и их устранение. Коды ошибок котлов Будерус (Buderus)

05.11.2017

Buderus ошибка котла 6a

Настенные газовые котлы Buderus

Buderus входит в группу Bosch с 2003 года. Настенные котлы этой марки представлены тремя модельными рядами Logamax U072, Logamax U052 и Logamax U044.

Компания предлагает широкий модельный ряд котлов различного технического оснащения.

Серия и модель котла обычно указывается на специальной табличке, которая находится на котле. Например, Logamax U072 – 24K расшифровывается как:

У – газовый обогреватель с циркуляционным насосом

0 – газовая горелка с предварительным смешиванием

7 – серия котла

2 – тип камеры сгорания (2 – закрытая, 4 – открытая)

24 – номинальная мощность котла

К – двухконтурное исполнение

В случае возникновения проблем эта информация будет полезна для диагностики характера проблемы.

Седьмая серия котлов Logamax U072 представлена ​​широчайшим модельным рядом в диапазоне мощностей от 12 до 35 киловатт. Котлы этой серии широко используются для отопления квартир и отопления небольших частных домов.

Отличительные особенности:

    низкий уровень шума – котлы действительно работают очень тихо

    вентилятор с регулируемой скоростью

    стильный дизайн и удобное управление

Котел с современным техническим оснащением, компактными размерами и доступной ценой.

Неисправность котла Будерус

Как и любой другой настенный котел, Будерус оснащен системой защиты и в случае возникновения аварийной ситуации работа будет остановлена, а пользователю будет выдано сообщение об ошибке с указанием в какой системе в блоке произошла неисправность.

Некоторые устройства оснащены жидкокристаллическим дисплеем, и пользователь увидит код ошибки. Если котел не оборудован дисплеем, неисправность будет индицироваться миганием индикаторов температуры. Например, если мигает индикатор температуры 80, это означает ошибку 3С, которая появится на аналогичном котле с дисплеем.

Полный список кодов ошибок, отображаемых миганием индикаторов, можно посмотреть на рисунке. Далее рассмотрим наиболее распространенные ошибки и рекомендации по их устранению.


Ошибка будеруса котла 6а

Ошибка будеруса 6а (мигает второй индикатор) возникает, когда котел не обнаруживает пламя на горелке. Контроль пламени является одной из важнейших функций системы безопасности. Для управления пламенем на горелке имеется специальный электрод, через который при горении протекает небольшой ток. Плата управления постоянно фиксирует этот ток. Если по какой-либо причине ток на электроде ионизации пропадает, возникает ошибка 6а. То же самое произойдет, например, после нескольких неудачных попыток разжечь котел — это самая распространенная ситуация.

Причины стандартные для всех котлов:

    неправильная регулировка газового клапана (недостаточное давление газа в сети)

    плохой контакт или отсутствие сигнала от пламенно-ионизационного датчика

    Неисправность датчика контроля пламени (грязный, сломанный)

    отказ платы управления (обязательно)

    неправильное электрическое подключение котла (отсутствие заземления)

    нехватка воздуха для правильного горения (отсутствие тяги, засорение впускной трубы)

Ошибка будерус 6а относится к разряду критических, это означает, что после возникновения такой неисправности котел самостоятельно не запустится – ошибку необходимо сбросить!

Возможны два варианта сброса ошибки:

    удерживать нажатой кнопку ОК до исчезновения признаков неисправности, возобновления работы котла и отображения на дисплее температуры подачи.

    Включение и выключение котла

котел будерус ошибка 6а как исправить

В первую очередь нужно исключить случайное появление ошибки и просто сбросить ее. Если ошибка повторяется и котел не запускается, то проблему нужно решать. Проблема с зажиганием в большинстве случаев может быть устранена только квалифицированным специалистом. Самое простое, что нужно сделать, это осмотреть камеру сгорания и электроды на наличие загрязнений и при необходимости почистить.

Если котел делает безуспешные попытки розжига, визуально проверьте, пробивается ли искра через горелку, а не где-то еще. Если слышен треск, но искры между электродом и горелкой нет, вероятно, где-то повреждена изоляция электрода и ее необходимо заменить.

Регулировка газового клапана может выполняться только специалистом. Проверить правильность давления газа в сети можно с помощью газовой плиты. Если зажечь все конфорки на плите одновременно, они должны работать без перебоев. Если это не так, можно предположить, что поступающего давления недостаточно и нужно вызывать газовую службу.

В нашей практике был случай, когда причиной неисправности была трещина в смотровом окне камеры сгорания.

Если котел зажигается, но через некоторое время гаснет, это может быть связано с неисправностью электронной платы. Проверить можно заменой платы на заведомо исправную.

Buderus error 3s (мигает четвертый индикатор 80)

При возникновении такой ошибки плата управления котлом не получает сигнал от дифференциального реле давления, то есть его контакты не замыкаются после запуска вентилятора. Реле давления служит для определения необходимых условий удаления продуктов сгорания.

Порядок запуска котла в работу следующий:

    Блок управления дает сигнал на запуск вентилятора

    Вентилятор создает необходимый вакуум в выхлопной трубе

    Дифференциальное реле регистрирует вакуум, и контакты микровыключателя замыкаются

    Плата дает сигнал на открытие газового клапана и розжиг

Поэтому для понимания проблемы необходимо определить в какой конкретно момент котел выходит из строя. Если вентилятор запускается, но реле не щелкает, то осматривать подающие трубы утомительно, возможно, есть засор или конденсат, или на самом деле засор в самом дымоходе.

Если вентилятор не запускается, необходимо проверить, подается ли на него напряжение. Причиной того, что вентилятор не запускается, может быть неисправная электронная плата.

Если вентилятор работает, с трубками дымохода и пневмореле проблем нет, нужно проверить само пневмореле, самостоятельно создав разрежение и проверив характерный щелчок.

Постоянно замкнутые контакты реле или их размыкание при работе горелки также будут расцениваться системой безопасности как неисправность.

Котлы Buderus могут быть оснащены вентилятором с регулируемой скоростью, который имеет электронное управление и оснащен датчиком.

Ошибка 4С (мигает первый индикатор)

Ошибка возникает либо при недостаточном давлении в системе отопления, либо при слишком высокой температуре на выходе из первичного теплообменника. Нужно проверить манометр. Если давления в системе недостаточно – менее 0,5 бар, необходимо подпитать котел. Слишком высокая температура на теплообменнике также может быть вызвана проблемами с циркуляцией теплоносителя или воздушной пробкой. Источником ошибки является либо реле давления гидросистемы, либо ограничитель температуры котловой воды – термостат, который находится непосредственно на выходе из теплообменника.


Ошибка 4Y (мигают первые два индикатора)

Датчик температуры подачи неисправен. Для диагностики нужно измерить сопротивление на контактах датчика. При комнатной температуре оно должно быть в пределах 10 кОм, подключение датчика должно быть надежным, т.к. в случае обрыва тоже будет ошибка. Логика ошибки CL такая же, только для датчика температуры ГВС. При выходе из строя датчика температуры работа котла блокируется, остается работать только циркуляционный насос для предотвращения замерзания. При повреждении датчика температуры ГВС работа котла не будет заблокирована.


Ошибка 2Е (мигают первые три индикатора)

Логика ошибки – слишком быстрый рост температуры подачи, т.е. теплоноситель на выходе из теплообменника слишком быстро нагревается и для предотвращения аварийного перегрева, эксплуатация котла блокируется на две минуты. Основной причиной такого поведения котла может быть плохая циркуляция теплоносителя. Наиболее распространенными причинами плохой циркуляции являются:

    неисправность циркуляционного насоса или низкая производительность

    теплообменник забит грязью или накипью

    воздух в системе отопления

В этой статье мы рассмотрели самые распространенные неисправности газовых котлов Buderus. Полный список ошибок содержится в руководстве по эксплуатации оборудования. Современные газовые устроены так, что элементы максимально доступны для простоты. послепродажное обслуживание. Некоторые ошибки пользователь может исправить сам, например, заправить котел или осмотреть дымоход на наличие засоров.

Любую самодиагностику следует проводить только тогда, когда это абсолютно необходимо для соблюдения мер предосторожности и безопасности. Если вы не имеете представления о принципах работы и устройстве газового котла, лучше вызвать квалифицированного специалиста. Компания Будерус размещает обучающие видео, в которых специалист рассказывает, в том числе и о возникающих ошибках котла.

Газовые котлы Иммергаз
Модели Эоло Стар, Эоло Мини, Найк Стар, Найк Мини, Митос. Ремонты и регулировки. Установка, установка и подключение. Настройки режимов работы и дополнительного оборудования.
Котлы Kentatsu Furst
настенные модели nobby smart. Конденсация Smart Condens. Пол Сигма, Кобольд. Твердотопливный Элегант, Вулкан. Неисправности и коды ошибок. Описание и характеристики.

__________________________________________________________________________________________

Коды ошибок котлов Будерус

А – Аппарат находится в режиме “трубочист”. Через 15 минут режим «трубочист» автоматически деактивируется

H – Котел Buderus находится в режиме отопления.

(=) H – Устройство в режиме ГВС

0A – Активна циклическая блокировка: время задержки между выключением и включением горелки еще не истекло (сервисная функция 2.3b).

0A – Продолжительность поддержания тепла для GB072-24K: Интервал времени поддержания тепла еще не истек (сервисная функция 2.3F).

0C – Горелка включается

0E – Потребность в тепле меньше минимальной тепловой мощности котла. Котел работает в двухпозиционном режиме.

0H – Устройство в состоянии готовности, в тепле нет необходимости.

0L – Газовый клапан открывается, первое время задержки.

0U – Котел запускается.

0Y – Фактическая температура подачи выше заданной. Котел выключен.

2E – Ошибка: Активна функция вентиляции.

2H – Сработала защита насоса контура отопления и трехходовой клапан от заклинивания.

2P – Ограничение градиента: слишком быстрое повышение температуры в режиме ГВС.

5H – Проверка котла системой управления

h21 – Повреждение датчика температуры ГВС (GB072-24K)

Снять датчик температуры.

Проверить соединительный кабель на наличие обрывов и короткого замыкания, при наличии повреждений заменить.

0Y – Температура на датчике протока более 95 С.

Данное сообщение может появиться при отсутствии неисправности, если внезапно закрылись все вентили на радиаторах или после отбора горячей воды для GB072-24K.

Проверить на наличие повреждений или короткого замыкания датчик температуры подачи и его провода, при необходимости заменить.

0Y – Высокая температура на датчике температуры горячей воды

Проверьте правильность датчика положения.
Проверить и при неисправности заменить
Правильно установить КИМ, при необходимости заменить

2P – Ограничение градиентов: слишком быстрое повышение температуры в режиме отопления

Проверить рабочее давление в системе отопления. Откройте сервисные краны.
Завершите электрическое подключение насоса контура отопления к главному контроллеру BC20.
Проверить или заменить насос контура отопления.
Правильно установить мощность насоса или его характеристику и настроить на максимальную мощность.

3A – Вентилятор не работает. Проверьте его и, если он неисправен, замените его

3F – Горелка и вентилятор работают без перерыва в течение 24 часов и отключаются на короткое время из соображений безопасности.

4C – Ограничитель температуры теплообменника или ограничитель температуры активированных дымовых газов Котел Buderus. Если блокирующая неисправность существует длительное время, то она переходит в блокирующую.

4U – Неисправность датчика температуры подачи (короткое замыкание). Если неисправность существует в течение длительного времени, на дисплее отобразится код неисправности 4U и код операции 222 9.0003

4Y – Неисправен датчик температуры подачи (обрыв). Если неисправность существует в течение длительного времени, на дисплее отобразится код неисправности 4Y и рабочий код 223

6A — Пламя не обнаружено. После 4-й попытки зажигания блокирующая неисправность переходит в блокирующую.

6L – Нет сигнала ионизации во время работы горелки. Горелка перезапускается. При сбое зажигания будет отображаться ошибка блокировки 6А, после 4-й попытки зажигания ошибка блокировки переходит в ошибку

8Y – AT90 сработало реле контроля температуры. Проверьте регулировку реле контроля температуры AT90. Проверьте настройку управления обогревом.

8Y – Неисправно реле контроля температуры AT90. Проверить наличие повреждений или короткого замыкания в датчике температуры и его проводе, при необходимости заменить.

8Y – Нет перемычки между клеммами отдельного реле контроля температуры AT90.
Если реле контроля температуры не подключено, установите перемычку

8Y – Реле контроля температуры заблокировано
Разблокируйте реле контроля температуры. Проверьте слив конденсата.
Не работает конденсатный насос – Замените конденсатный насос.

EL – Неисправен главный регулятор BC20 – Заменить

3C – Ошибка работы вентилятора. Проверьте вентилятор и его кабель с вилкой, при необходимости замените.

3L – Вентилятор выключился в течение времени задержки. Проверьте и при необходимости замените.

3P – Вентилятор работает слишком медленно. Проверьте и при необходимости замените.

3Y – Вентилятор работает слишком быстро. Проверьте и при необходимости замените. Проверить систему дымохода, при необходимости очистить или отремонтировать.

4C – Ошибка ограничителя температуры теплообменника или ограничителя температуры дымовых газов.
Проверить: на наличие повреждений теплообменник/ограничитель температуры дымовых газов и его соединительный кабель, при необходимости заменить, рабочее давление в системе отопления, ограничитель температуры, при необходимости заменить, давление насоса, при необходимости заменить насос, предохранитель, при необходимости заменить .
Удалить воздух из котла. Проверить водяной контур теплообменника, при необходимости заменить.
Для котлов Buderus с делителем в теплообменнике проверьте, установлен ли делитель.

4U – Неисправен датчик температуры подачи (короткое замыкание). Проверить наличие повреждений или короткого замыкания в датчике температуры и его проводе, при необходимости заменить.

4Y – Неисправен датчик температуры подачи (обрыв). Проверить на наличие повреждений или обрыва датчик температуры и его провод, при необходимости заменить.

6A – Ошибка: пламя не найдено.
Проверить: соединение защитного провода, открытый газовый кран, давление подачи газа, электрическое соединение, электроды с проводами, систему дымовых газов, при необходимости очистить или отремонтировать. Проверьте соотношение газ-воздух, при необходимости откорректируйте. Для природного газа: проверить реле расхода газа, при необходимости заменить. При работе с забором воздуха для горения из помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.
Прочистить слив сифона конденсата. Снимите мембрану в смесительном устройстве вентилятора, проверьте ее на наличие трещин и загрязнений. Очистите теплообменник котла Будерус.
Проверить газовую арматуру, при необходимости заменить. Вставьте KIM правильно, при необходимости замените. Двухфазная сеть (IT): установите сопротивление 2 Ом между PE и N на месте подключения электронной платы к сети.

6C – В режиме отключения котел регистрирует пламя.
Проверить загрязнение электродов, при необходимости заменить.

Проверить влажность электронной платы, при необходимости просушить.

6C – Обнаружено пламя после отключения подачи газа.
Проверить газовую арматуру, при необходимости заменить. Очистите сифон конденсата.
Проверить электроды и соединительные провода, при необходимости заменить.
Проверить систему дымохода, при необходимости очистить или отремонтировать.

7L – Ошибка времени в первое время задержки. Замените главный регулятор BC20.

7L – Ошибка времени при попытке перезагрузки. Замените главный регулятор BC20.

9L – Дефектная катушка или соединительный провод газового клапана

9L – Неисправный газовый клапан
Проверить провода, при необходимости заменить. Замените газовый клапан.

9P – КИМ не распознан. Вставьте KIM правильно, при необходимости замените.

EL – Неисправен КИМ или главный регулятор BC20. Заменить КИМ. Замените главный регулятор BC20.

Неисправности котлов Будерус

1. Горелка не включается

Аварийный выключатель системы отопления находится в положении Выкл – Вкл.
Пусковой переключатель системы управления в положении Off – Enable.
Неисправны автоматические выключатели – Проверить их работоспособность, при необходимости заменить неисправный автомат. Поврежден регулятор температуры котла – Проверить и при необходимости заменить неисправные детали. Поврежден защитный ограничитель температуры – Проверить и при необходимости заменить неисправные детали.

Сообщение об ошибке от внешних предохранительных устройств (например, предохранительное устройство контроля уровня воды) – Потребитель должен проверить котел Buderus, устранить неисправность и при необходимости заменить элемент

Сработала система контроля дымовых газов – AW 10: Сбросить систему контроля дымовых газов. AW 50: Подождите не более 15 минут. Котел включается автоматически, если есть потребность в тепле. При повторном срабатывании проверьте тракт дымовых газов и работу системы контроля дымовых газов. Если есть дефект, то заменить.

2. Горелка запускается и выходит из строя. Нет искры при зажигании.

Слышен ли звук при образовании искры зажигания при снятом проводе зажигания? – Если нет, то: заменить запальный трансформатор. В этом случае замените запальный электрод или запальную горелку.

3. Горелка запускается и выходит из строя.

Все запорные газовые вентили закрыты – Откройте запорные газовые вентили.
Давление подачи природного газа более 8 мбар – Если нет, то: найти причину и устранить неисправность. Воздух удален из трубопровода? – Удаляйте воздух до тех пор, пока газ не воспламенится.

4. Горелка котла Buderus запускается и выходит из строя. Нет тока ионизации.

Если перепутаны соединения N и L – Устраните ошибку.
Есть ли напряжение между L и PE? – Если нет, то: Заземлите защитное заземление, в этом случае установите разделительный трансформатор. Плохой контакт провода ионизации – Устраните ошибку, в этом случае замените неисправную деталь. Короткое замыкание на массу на электроде ионизации – Устранить повреждение. Неисправен автомат горения – Замените элемент.

5. Горелка запускается и выходит из строя. Ток ионизации менее 1,5 мА.

Сердечник или керамика ионизационного электрода загрязнены – Очистите ионизационный электрод, при необходимости замените запальную горелку.

6. Звуки кипения

Известковые отложения или накипь в котле – Очистите водяной контур отопительного котла в соответствии с рекомендациями производителя. При постоянной потере воды определите и устраните причину. При необходимости провести водоподготовку и установить грязеуловитель.

Система управления Buderus Logamatic

Режимы работы и рабочие параметры Logamatic 2107

Поворотом поворотного переключателя можно отобразить измеренные значения со всех подключенных датчиков температуры, а также часы работы горелки.

Последовательно отображаются следующие параметры:

Температура котловой воды.
– Температура горячей воды.
– Наружная температура (текущее значение, без учета изоляции здания).
– Температура подачи контура отопления 2 (при наличии модуля смесителя FM 241).
– Температурный солнечный коллектор (при наличии солнечного модуля FM 244).
– Температура горячей воды от солнечного коллектора (при наличии солнечного модуля FM 244).
– Комнатная температура, отопительный контур 1 (если к щиту подключен пульт дистанционного управления).
– Комнатная температура, отопительный контур 2 (если подключен пульт дистанционного управления).
– Температура дымовых газов (если подключен датчик температуры дымовых газов).
– Часы работы горелки.
– Часы работы горелки 2-й ступени (при наличии модуля 2-й ступени FM 242).
– Часы работы насоса солнечного коллектора (при наличии модуля солнечного коллектора FM 244).

Кнопки на системе управления Buderus Logamatic 2107 имеют те же функции, что и кнопки на пульте дистанционного управления. На пульте можно установить режим работы отопительных контуров, которые оборудованы таким пультом. Кнопки для установки режима работы на
система управления остается «без функций», хотя светодиоды будут показывать установленный режим.

При наличии двух отопительных контуров работают кнопки режимов работы и светодиоды:

Для обоих отопительных контуров одновременно, если не установлен пульт,
– для отопительного контура без пульта, если установлен пульт устанавливается на другой отопительный контур,
– ни на один из отопительных контуров, если брелки установлены на два контура (светодиоды при этом показывают режим работы последнего отопительного контура или контура ГВС, который обслуживался).

На системе управления можно установить: автоматический режим/ручной режим.

Автоматический режим

Система отопления работает в соответствии с установленной на заводе программой отопления. Это означает, что дом будет отапливаться и будет приготовлена ​​горячая вода в определенное время. Обычно ночью отопление работает с более низкой температурой по сравнению с дневным.

С системой управления Buderus Logamatic 2107 нет необходимости каждый вечер закрывать термостатические регуляторы и открывать их утром. Переключение между нормальным (дневным) режимом и режимом понижения (ночной режим) происходит автоматически.

Момент времени, когда система отопления переключается с нормального (дневного) режима на пониженный режим (ночной режим), устанавливается на заводе в стандартной программе. При желании эту настройку можете изменить вы или оператор системы отопления.

Ручной режим

Если, например, вы хотите, чтобы отопление работало дольше вечером и включалось позже утром, вы должны вручную выбрать нормальный (дневной) режим отопления или режим пониженной температуры (ночной режим). Выбранный режим работы будет работать непрерывно.

Выбор автоматического режима

Вместе с зеленым светодиодом над кнопкой «АВТ» загорается и светодиод над кнопкой «Дневной режим» или «Ночной режим» – в зависимости от того, какой режим отопления в данный момент включен. Переход из нормального режима в низкотемпературный происходит автоматически в указанное в программе время.

Если имеется два отопительных контура и только один из них имеет дистанционное управление, то светодиодная индикация на блоке управления действительна для отопительного контура без дистанционного управления. Нажмите кнопку «AUT», чтобы выбрать автоматический режим. Система отопления работает по заданной на заводе программе отопления, а это значит, что дом будет отапливаться, а горячая вода будет готовиться в определенное время.

Режимы работы Buderus Logamatic 4211

Настройка комнатной температуры для других контуров отопления

Система отопления может работать с несколькими контурами. Если вы хотите изменить комнатную температуру для отопительного контура, отличного от того, который был выбран в последний раз, то сначала выбирается нужный контур.

В зависимости от установки оборудования могут быть выбраны следующие контуры:

– MEC OUT. LOOP
– ОТОПИТЕЛЬНЫЙ КОНТУР 0 – 8

Если несколько отопительных контуров назначены MEC2, ими можно управлять только вместе. В противном случае появится сообщение об ошибке «НЕВОЗМОЖНАЯ НАСТРОЙКА MEC ИЗ ВЫБОРА КОНТУРА». В этом случае выберите «MEC FROM. LOOP».

Откройте крышку. Удерживая нажатой кнопку «контур отопления», выберите поворотным переключателем нужный контур. Отпустить кнопку «Контур отопления». Отображаемый отопительный контур выбран. Как только отопительный контур выбран, экран переключается на постоянное отображение. Держите кнопку «Температура» нажатой. Сначала появляется отопительный контур, для которого необходимо задать температуру.

Примерно через 2 секунды на экране отобразится текущая заданная температура и режим работы. На блоке управления Buderus Logamatic 4211 установите желаемую температуру (здесь: «21C») для отопительного контура. Отпустите кнопку, чтобы сохранить введенное значение. Теперь дневная
комнатная температура установлена ​​на 21С. После этого появится постоянная индикация.

Отопительные контуры с пультом управления MEC2

При монтаже специалисты теплоснабжающей организации уточняют, какими отопительными контурами управлять с пульта управления MEC2. Эти контуры отопления называются “MEC ОТ. КОНТУРА”.

На MEC2 выполняются следующие настройки одновременно для всех контуров отопления MEC:

– настройка комнатной температуры.
– настройка переключения лето/зима.
– выбор режима работы.
— Активировать функцию отпуска.
– Активировать функцию прерывания.

Если выбран один отопительный контур, назначенный MEC2, а затем выполнена одна из вышеуказанных настроек, появится сообщение об ошибке «НЕВОЗМОЖНАЯ НАСТРОЙКА MEC ИЗ ВЫБОР КОНТУРА». Выберите «MEC ИЗ КОНТУРА». для программирования этих настроек.

Индивидуальные отопительные контуры

Следующие настройки управления возможны только для каждого отопительного контура отдельно:

– выбор стандартной программы.
– изменение стандартной программы путем смещения точек переключения.
– добавление или удаление точек переключения.
– объединение или удаление отопительных периодов.
– Создание новых программ для отопления, ГВС или циркуляционного насоса.

Если выбрано “MEC OUT LOOP SEL”, а затем выполняется одна из указанных выше настроек, появляется сообщение об ошибке “HEBO3 TIMER OUT D. LOOP SEL”. Программируйте эти настройки отдельно для каждого отопительного контура.

Настройка режима циркуляции для Buderus Logamatic 4211

Циркуляционный насос обеспечивает практически немедленную подачу горячей воды в краны. Для этого два раза в час включается циркуляционный насос на три минуты и по отдельной циркуляционной линии подается горячая вода.

Этот интервал может быть изменен специалистом по отопительной технике на сервисном уровне.

Режим циркуляции можно изменить следующим образом:

Открыть крышку.
Удерживая кнопку «отопительный контур», поверните ручку управления на «ЦИРКУЛЯЦИЯ».
Отпустить кнопку «Контур отопления».
Постоянное отображение снова появляется на экране.

Выберите один из следующих режимов работы циркуляционного насоса:

“ПОСТОЯННАЯ НАГРУЗКА”
Циркуляционный насос работает независимо от отопительных контуров с заданным интервалом.
Нажмите кнопку «Дневной режим», чтобы выбрать постоянный режим работы.

“МАШИНА”.
Циркуляция начинается с установленным интервалом за 30 минут до включения первого отопительного контура и останавливается при выключении последнего отопительного контура (заводская настройка).
Вы также можете ввести собственную программу для циркуляционного насоса.
Нажмите кнопку «АВТ», чтобы выбрать автоматический режим.
Примерно через 3 секунды на экране снова появится постоянная индикация.

“ПРИ ЗАГРУЗКЕ ОВ”
Циркуляционный насос не включается.
При нажатии на кнопку «Горячая вода» циркуляционный насос включится только на время разовой загрузки.
Нажмите кнопку «Ночной режим», чтобы отключить циркуляцию.
Примерно через 3 секунды на экране снова появится постоянная индикация.

Индикация неисправности Buderus Logamatic

Стратегический датчик расхода

Требуются все доступные шаги.
Датчик расхода системы не подключен, подключен неправильно или неисправен.

Проверить подключение датчика расхода.
Замените датчик расхода системы или модуль FM 447.

Датчик наружной температуры

Передает минимальную наружную температуру.
Датчик наружной температуры неправильно подключен или неисправен, напр. не подключен к контроллеру с адресом 1 в многокотловой установке.

Прервана связь с системой управления с адресом 1.
Проверьте, подключен ли датчик наружной температуры к нужному управлению системой.
Проверить связь с адресом 1.
Заменить датчик наружной температуры или модуль котла ZM 432.

Датчик протока 1-8

Смеситель полностью открыт.
Если в MEC 2 выбран привод/смеситель, система управления запрашивает соответствующий датчик расхода. Неисправен модуль FM 441/FM 442 или система управления. Проверьте подключение датчика.
Если неисправный отопительный контур должен эксплуатироваться как контур без смесителя, проверьте, установлен ли MEC 2 / Сервисный уровень / Отопительный контур – исполнительный элемент на «нет».
Замените модуль FM 441/FM 442.

Датчик горячей воды

Нет нагрева воды. Датчик не подключен, подключен неправильно или неисправен.

Проверить подключение датчика. Замените датчик или модуль FM 441.

Вода остается холодной

Постоянные попытки наполнить накопительный бак при низкой температуре подачи котла.

Датчик неправильно подключен или неисправен. Датчик неправильно расположен.
Загрузочный насос неправильно подключен или неисправен.
Неисправен модуль FM 441 или система управления.

Проверить работу датчика и загрузочного насоса. Замените модуль FM 441.
Проверьте расположение датчика на баке водонагревателя.

Термическая дезинфекция

Термическая дезинфекция прервана.
Теплопроизводительности котла недостаточно, так как, например, при термической дезинфекции есть запрос тепла от других потребителей (контуров отопления).
Датчик неправильно подключен или неисправен. Загрузочный насос неправильно подключен или неисправен.
Неисправен модуль FM 441 или система управления.
Выбрать выполнение термической дезинфекции в то время, когда нет дополнительной потребности в тепле от потребителей. Проверить работу датчика и загрузочного насоса и при необходимости заменить их. Замените модуль FM 441.

Пульт ДУ 1-8

Так как фактическая температура в помещении не измеряется, то не работают программы температурной коррекции, вкл-выкл оптимизации и авто. приспособление.
Система управления работает в соответствии с последними параметрами, установленными на пульте дистанционного управления.
Пульт дистанционного управления подключен неправильно или неисправен.
Проверьте работу/подключение пульта дистанционного управления. В этом случае необходимо проверить адресацию пульта дистанционного управления. Замените пульт дистанционного управления/функциональный модуль.

Связь с отопительным контуром в норме 1-8

Неверная адресация пульта дистанционного управления.
Пульт дистанционного управления подключен неправильно.
Пульт дистанционного управления неисправен. Неисправная система управления.
Проверьте работу/подключение пульта дистанционного управления.
Замените пульт дистанционного управления/функциональный модуль.

Подключение котла 2-3

Требуется 2 или 3 ступень котла.
Система управления с адресом 2 или 3 не найдена на CAN-BUS, хотя она установлена ​​в MEC 2 в меню Стратегия.
Неисправен модуль политики FM 447 или система управления.
Проверьте адресацию систем управления. Проверьте подключение к CAN-BUS.
Неверная настройка стратегии на MEC 2, проверьте количество котлов.
Замените модуль стратегии FM 447.

Датчик температуры котловой воды

Котел работает на максимальной мощности.
Аварийный режим возможен через регулятор температуры.

Заменить датчик температуры котловой воды или модуль котла ZM 432.

Дополнительный датчик котла


Смесители открыты полностью. Регулировка Ecostream невозможна.

Датчик не подключен, подключен неправильно или неисправен.
Неисправность модуля котла ZM 432 или системы управления. Проверьте подключение датчика.
Заменить дополнительный датчик котла или модуль котла ZM 432.

Котел холодный

Защита котла (защита от замерзания и конденсата) не может быть обеспечена.
Котел включается на максимальную мощность.
Регулятор или переключатель температуры не установлен в положение «АВТ».
Нет подачи топлива. Датчик неправильно расположен.
Датчик температуры котловой воды неисправен.
Убедитесь, что регулятор температуры или переключатель установлен в положение «АВТ».
Проверить наличие и подачу топлива. Проверьте расположение датчика.
Заменить датчик температуры котловой воды.

Горелка

Защита котла (защита от замерзания) не может быть гарантирована. Нет горячей воды.
Неисправна горелка, поэтому на клемму BR 9 поступает сигнал неисправности 230 В.
Неисправен модуль котла ZM 432 или система управления.
Устраните неисправность в соответствии с указаниями документации на отопительный котел или горелку.
Проверить сигнал неисправности от горелки к клемме BR 9(230 В).
При наличии сигнала: проверьте работу горелки. Если нет сигнала: заменить модуль ZM 432.

Страховочная цепь

Защита котла (защита от замерзания) не может быть гарантирована.
Сработал предохранительный ограничитель температуры STB.
Неисправность системы управления.
Найдите причину срабатывания приставки, а затем разблокируйте приставку, нажав кнопку блокировки.
Проверьте, не подключен ли внешний STB.

Внешнее вмешательство котла (KS)


Ошибка входа модуля котла ZM 432 неправильно подключен.
Внешние компоненты неисправны или неисправны.
Проверить работу внешних компонентов и при необходимости отремонтировать/заменить их.

Датчик дымовых газов

Невозможно определить граничную температуру дымовых газов.
Датчик не подключен или подключен неправильно.
Неисправен датчик или система управления.
Проверьте подключение датчика.

Граница дымовых газов

Нет реакции на регулирование. В котле много сажи.
Датчик дымовых газов неисправен.
Котел нуждается в очистке.
Проверьте подключение и работу датчика.

Внешние помехи насоса 1-8

Нет реакции на регулирование.
Обрыв входа неисправности WF 1/2 функционального модуля FM 441/FM 442.
Внешне подключенный насос отопительного контура неисправен или неисправен.
Проверить работу подключенного насоса отопительного контура.
Замените соответствующий модуль.

Прием ECO-BUS

Нет реакции на регулирование. Неверная адресация кодирующего переключателя, расположенного за МЕС 2 в модуле контроллера СМ 431 системы управления.
Пример ошибки: Установка с системой управления и положением кодирующего переключателя больше 0.
Проверьте настройку кодирующего переключателя:
Положение 0: Имеется только один элемент шины.
Позиция 1: Главная система управления (ожидаются другие участники BUS!).
Позиция больше 0: другие участники шины.

Конфигурация линии подачи

Невозможно поддерживать рабочие условия котла.
При настройке линии подачи (Стратегия) были заданы Различные типы котлов.
При управлении Ecostream через исполнительные механизмы контура отопления все котлы должны иметь одинаковые настройки.

No Master

Защита котла не может быть гарантирована.
Приоритетный нагрев ГВС невозможен.
Учитывается минимальная наружная температура.
Главное управление системой (адрес 1) отключено или нет системы управления с адресом 1.
Проверить адреса участников шины. Главная система управления должна иметь адрес 1.
Проверить соединение шины с адресом 1.

Датчик обратной линии

Контроль температуры обратной линии невозможен.
Датчик не подключен, подключен неправильно или неисправен.
Неисправен датчик или система управления. Проверьте подключение датчика.

инертный анод

Воздействия нет. На внешнем входе WF 1/2 есть напряжение.
Неисправен модуль или система управления. Замените инертный анод.
Заменить модуль FM 441 в системе управления.

Устройство в режиме “трубочист”. Через 15 минут режим трубочиста автоматически отключается.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приезжайте в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Код ошибки H – Режим отопления

Котел Buderus находится в режиме отопления.

Код ошибки (=) H – Режим ГВС

Устройство находится в режиме ГВС.

Код ошибки 0A – Блокировка

Активна циклическая блокировка: время задержки между выключением и включением горелки еще не истекло (сервисная функция 2. 3b).

Код ошибки 0A для GB072-24K

Продолжительность поддержания тепла: Время поддержания тепла еще не истекло (сервисная функция 2.3F).

Код ошибки 0C – Горелка

Горелка включается.

Код ошибки 0E – Режим включения-выключения

Потребность в тепле меньше минимальной тепловой мощности котла. Котел работает в двухпозиционном режиме.

Код ошибки 0H – Запрос на тепло

Устройство находится в состоянии готовности, потребности в тепле нет.

Код ошибки 0L – Задержка

Газовый клапан открывается, первое время задержки.

Код ошибки 0U – Запуск

Котел запускается.

Код ошибки 0Y – Температура выше заданной

Фактическая температура подачи выше заданной температуры. Котел выключен.

Код ошибки 2E – Удаление воздуха

Ошибка: Активна функция вентиляции.

Код ошибки 2H – Защита насоса

Активна защита от заклинивания насоса контура отопления и трехходового клапана.

Код ошибки 2P – Повышение температуры

Ограничение градиентов: слишком быстрое повышение температуры в режиме ГВС.

  1. Открытые сервисные краны.

Код ошибки 5H — проверка системы

Проверка котла системой управления.

Код ошибки h21 – Датчик температуры

Повреждение датчика температуры ГВС (GB072-24K).

  1. Снять датчик температуры.
  2. Проверить соединительный кабель на наличие обрывов и коротких замыканий, при наличии повреждений заменить.

Код ошибки 0Y – Температура на датчике протока больше 95 С

Данное сообщение может появляться при отсутствии неисправности, если внезапно закрываются все вентили на радиаторах или после забора горячей воды из GB072-24K .

  1. Проверить рабочее давление в системе отопления.
  2. Открыть сервисные краны.
  3. Электрически подключите насос контура отопления к главному контроллеру BC20.
  4. Проверить или заменить насос контура отопления.
  5. Правильно установить мощность насоса или его характеристику и настроить на максимальную мощность.
  6. Проверить на наличие повреждений или короткого замыкания датчик температуры подачи и его провода, при необходимости заменить.

Код ошибки 0Y – Высокая температура на датчике температуры горячей воды

  1. Проверьте правильность положения датчика.
  2. Проверьте его и, если он неисправен, замените его.

Код ошибки 3A – Вентилятор не работает

Проверьте его и, если он неисправен, замените его.

Код ошибки 3F – Перерыв в работе

Горелка и вентилятор работают без перерыва в течение 24 часов и отключаются на короткое время из соображений безопасности.

Код ошибки 4C – Блокировка

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов котла Buderus. Если блокирующая неисправность существует длительное время, то она переходит в блокирующую.

Датчик температуры подачи неисправен (короткое замыкание). Если неисправность существует в течение длительного времени, на дисплее отображается код неисправности 4U и код запуска 222.

Код ошибки 4Y – Датчик температуры

Датчик температуры подачи неисправен (обрыв). Если неисправность существует в течение длительного времени, на дисплее отобразится код неисправности 4Y и рабочий код 223.

Код ошибки 6A – Пламя не обнаружено

После 4-й попытки розжига блокирующая неисправность переходит в блокирующую.

Код ошибки 6L – Нет сигнала ионизации во время работы горелки

Горелка перезапускается. При неудачном зажигании будет отображаться ошибка блокировки 6А, после 4-й попытки зажигания ошибка блокировки переходит в отказ.

Код ошибки 8Y – Сработало реле контроля температуры AT90

  1. Проверьте регулировку реле контроля температуры AT90.
  2. Проверьте настройку управления обогревом.

Код ошибки 8Y – Неисправно реле контроля температуры AT90

Код ошибки 8Y – Нет перемычки между клеммами отдельного реле контроля температуры AT90

Если реле контроля температуры не подключено, установите перемычку.

Код ошибки 8Y — Реле контроля температуры заблокировано

  1. Разблокируйте реле контроля температуры.
  2. Проверьте слив конденсата.
  3. Не работает конденсатный насос – замените конденсатный насос.

Код ошибки EL

Основной регулятор BC20 неисправен – заменить.

Код ошибки 3C – Ошибка работы вентилятора

Проверить вентилятор и его кабель с вилкой, при необходимости заменить.

Код ошибки 3L — Вентилятор выключился в течение времени задержки

Код ошибки 3P — Вентилятор работает слишком медленно

Проверить и при необходимости заменить.

Код ошибки 3Y – Вентилятор работает слишком быстро

  1. Проверьте и при необходимости замените.

Код ошибки 4C – Ограничитель температуры

Ошибка ограничителя температуры теплообменника или ограничителя температуры дымовых газов.

  1. Проверить: на наличие повреждений теплообменник/ограничитель температуры дымовых газов и его соединительный кабель, при необходимости заменить, рабочее давление в системе отопления, ограничитель температуры, при необходимости заменить, давление насоса, при необходимости заменить насос, предохранитель, заменить если необходимо.
  2. Удалить воздух из котла.
  3. Проверить водяной контур теплообменника, при необходимости заменить.
  4. Для котлов Buderus с делителем в теплообменнике проверьте, установлен ли делитель.

Код ошибки 4U — Датчик температуры

Датчик температуры подачи неисправен (короткое замыкание).

Проверить на наличие повреждений или короткого замыкания датчик температуры и его провод, при необходимости заменить.

Код ошибки 4Y – Неисправен датчик температуры подачи (обрыв)

Проверить на наличие повреждений или обрыва датчик температуры и его провод, при необходимости заменить.

Код ошибки 6A – Ошибка: пламя не обнаружено

  1. Проверить: соединение защитного заземления, газовый кран открыт, давление подачи газа, электрическое соединение, электроды с проводами, систему дымохода, при необходимости очистить или отремонтировать.
  2. Проверить соотношение газ-воздух, при необходимости исправить.
  3. Для природного газа: проверить реле расхода газа, при необходимости заменить.
  4. При работе с забором воздуха для горения из помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.
  5. Прочистить слив сифона конденсата.
  6. Снимите мембрану в смесительном устройстве вентилятора, проверьте ее на наличие трещин и загрязнений.
  7. Очистите теплообменник котла Buderus.
  8. Правильно вставьте KIM, при необходимости замените.
  9. Двухфазная сеть (IT): установите сопротивление 2 Ом между PE и N при подключении электронной платы к сети.

Код ошибки 6С – В режиме отключения котел регистрирует пламя

  1. Проверить загрязнение электродов, при необходимости заменить.
  2. Проверить систему дымохода, при необходимости очистить или отремонтировать.
  3. Проверьте влажность электронной платы, при необходимости высушите.

Код ошибки 6C — Обнаружено пламя после перекрытия подачи газа

  1. Проверить газовую арматуру, при необходимости заменить.
  2. Очистите сифон конденсата.
  3. Проверить электроды и соединительные провода, при необходимости заменить.
  4. Проверить систему дымохода, при необходимости очистить или отремонтировать.

Код ошибки 7L — ошибка времени при первой задержке

Код ошибки 7L — ошибка времени при попытке перезапуска

Замените главный регулятор BC20.

Код ошибки 9L – Неисправен газовый клапан

Катушка или соединительный провод газовой арматуры неисправен.

  1. Проверить провода, при необходимости заменить.
  2. Замените газовый клапан.

Код ошибки 9P — KIM не распознан

Правильно вставьте KIM, при необходимости замените.

Код ошибки EL – Неисправен KIM или главный регулятор BC20

Замените KIM. Замените главный регулятор BC20.

Коды ошибок газовых настенных котлов Buderus Logamax

Код ошибки 1А – Выход отработавших газов на предохранителе подачи

Проверить газовый тракт.

Код ошибки 1L – Выход отработавших газов на камеру сгорания

Проверить теплообменник на загрязнение.

Код ошибки 1Y – Датчик температуры отработавших газов не обнаружен

Проверить датчик температуры отработавших газов и соединительный кабель на наличие повреждений.

Код ошибки 2E – Недостаточное давление наполнения системы отопления

Проверить давление наполнения, при необходимости увеличить его.

Код ошибки 2P — слишком большая разница температур

Проверьте насос и байпасную линию.

Код ошибки 4С – Сработал ограничитель в линии подачи

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель печатной платы, удалить воздух из устройства.

Код ошибки 4E – Датчик температуры в камере горелки не определяется

Проверить датчик температуры в камере горелки и соединительный кабель на наличие повреждений.

Код ошибки 4Y – Датчик температуры подачи не работает

Проверьте датчик температуры и соединительный кабель.

Код ошибки 5H — связь с EMS прервана

Проверить соединительный кабель и регуляторы.

Код ошибки 6A – Пламя не обнаружено

Открыт ли газовый кран? Проверить давление в газовой сети, подключение к сети, триггерный электрод с кабелем и ионизирующий электрод с кабелем.

Код ошибки 6C – Обнаружено пламя после отключения подачи газа

Проверить ионизирующий электрод. Проверить газовую арматуру.

Код ошибки 8Y – Не найдена перемычка на ST8 161

Если перемычка есть, правильно вставьте штекер, проверьте внешний ограничитель. В противном случае: есть ли перемычка?

Код ошибки 9C – Кодирующая вилка не найдена

Правильно вставьте кодирующую вилку, измерьте ее и при необходимости замените.

Код ошибки CL – Неисправен датчик температуры горячей воды

Logamax U054-24K

  • Проверить датчик температуры и соединительный кабель на наличие повреждений или короткого замыкания;
  • Неправильно установлен датчик температуры горячей воды.

Logamax U054-24K

  • Проверить место установки, при необходимости демонтировать датчик и установить заново с использованием теплопроводной пасты.

Код ошибки CP – Датчик котла не найден

Проверить датчик котла и соединительный кабель.

Код ошибки EC – Внутренняя неисправность

Проверить плотность соединения электрических штекерных контактов и перемычек, при необходимости заменить печатную плату.

Код ошибки EL – Неверное опорное напряжение

Замените печатную плату.

Код ошибки EP – По ошибке кнопка сброса сообщения о неисправности удерживалась слишком долго (более 30 секунд)

  1. Еще раз нажмите кнопку сброса и удерживайте ее менее 30 секунд.
  2. Датчик наружной температуры не найден. Проверьте датчик наружной температуры и соединительный кабель на наличие повреждений.

Неисправности котлов Buderus

Если вы не уверены на 100%, в чем именно проблема и что ее можно решить, срочно обращайтесь в сервисный центр для диагностики и устранения неполадок.

Горелка не включается

Аварийный выключатель системы отопления находится в выключенном положении.

Пусковой переключатель системы управления в выключенном положении – включение.

Неисправны автоматические выключатели – проверить их работоспособность, при необходимости заменить неисправный автоматический выключатель.

Поврежден регулятор температуры котловой воды – проверить и при необходимости заменить неисправные детали.

Поврежден защитный ограничитель температуры – проверьте и при необходимости замените неисправные детали.

Сообщение об ошибке от внешних предохранительных устройств (например, от предохранительного устройства уровня воды) – пользователь должен проверить котел Будерус, устранить неисправность и при необходимости заменить элемент.

Сработала система контроля дымовых газов:

  • AW 10 – разблокировать систему контроля дымовых газов;
  • AW 50 – Подождите не более 15 минут.

Котел включится автоматически, если появится потребность в тепле. При повторном срабатывании проверьте тракт дымовых газов и работу системы контроля дымовых газов. Если есть дефект, то заменить.

Горелка запускается и выходит из строя. Нет искры при зажигании

Слышен ли звук при появлении искры зажигания при снятом проводе зажигания?

  • Если нет, замените трансформатор розжига;
  • Если это так, замените запальный электрод или запальную горелку.

Горелка запускается и переключается на неисправность

Все запорные газовые вентили закрыты – открыть запорные газовые вентили.

Давление подачи природного газа выше 8 мбар – если нет, найдите причину и устраните проблему.

Воздух удален из трубопровода? Удаляйте воздух до тех пор, пока газ не воспламенится.

Горелка котла Buderus запускается и переходит на неисправность. Нет тока ионизации

Если соединения N и L перепутаны, исправьте ошибку.

Есть ли напряжение между L и PE? Если нет, заземлите PE, в этом случае установите разделительный трансформатор.

Плохой контакт провода ионизации – устраните ошибку, в этом случае замените неисправную деталь.

Замыкание на массу электрода ионизации – устранить повреждение.

Неисправность автомата горения – заменить элемент.

Горелка запускается и выходит из строя. Ток ионизации менее 1,5 мА

Сердечник или керамика ионизационного электрода загрязнены – очистите ионизационный электрод, при необходимости замените запальную горелку.

Звуки кипения

Известковые отложения или образование накипи в котле – очистить водяной контур котла отопления в соответствии с рекомендациями производителя.

При постоянной потере воды определить и устранить причину. При необходимости провести водоподготовку и установить грязеуловитель.

2017-04-12 Евгений Фоменко

Особенности котлов Buderus

Немецкая компания Buderus производит котлы, работающие практически на любом виде топлива – твердом топливе, с использованием дров, угля, брикетов, кокса, жидкого топлива, работающих на дизельном топливе, газе и электричестве. Наиболее популярными являются твердотопливные и газовые.

Твердотопливный полностью автономен, может работать без дополнительных источников энергии (без электричества), на различных видах топлива – дрова, уголь, кокс, брикеты, торф. Имеют длительный цикл горения, благодаря большой загрузочной камере и зольнику. Твердотопливные котлы Buderus используются как в качестве автономной системы отопления, так и в комплексе с агрегатами, работающими на газе или дизельном топливе.

Подходит для систем с насосным управлением и для систем, в которых циркуляция происходит за счет разницы температур горячей и холодной воды, для открытых систем или с расширительным баком. Они компактны и могут быть установлены даже в небольших помещениях.

Газовые котлы наиболее распространены, что обусловлено доступностью и относительно низкой ценой газа. По типу установки делятся на настенные и напольные, по типу использования на одноконтурные и двухконтурные. Несмотря на небольшие габариты, настенные котлы имеют большой диапазон мощностей – от 14 до 100 кВт, наиболее популярны агрегаты Buderus мощностью 24 кВт.

Котел газовый Buderus

Напольные котлы можно использовать в жилых помещениях и на производстве, они имеют большой диапазон мощностей до 38 МВт. Как и все газовое оборудование, котлы Buderus Logomax оснащены системой автоматического управления. Во время работы система выводит данные об ошибках и неисправностях на дисплей.

Наиболее распространенные коды ошибок и их устранение

На примере одного из самых популярных агрегатов компании – Buderus Logamax U042 24K и Buderus Logamax U072 рассмотрим наиболее частые коды ошибок котлов Buderus.

Ошибка 6a

появляется на дисплее, если нет подачи газа. Причин такой ситуации может быть много. Во-первых, следует проверить, открыт ли газовый кран. Если клапан открыт и система выдает ошибку, проверьте надежность подключения защитного провода, соответствие давления в газовой магистрали номинальному, при обнаружении падения давления отрегулируйте его.

Также причиной может быть отсутствие электричества, нарушение тяги в дымоходе – проверьте тягу зажженной спичкой или свечой. Если пламя не отклоняется в сторону дымохода, значит, он забит и нуждается в чистке. Проверьте переключатель управления потоком газа, если он неисправен, замените переключатель.


Осмотреть соединения электродов с проводами, если контакты загрязнены, очистить их, при обрыве контактов подключить. Если вы давно не проводили технический осмотр, возможно, у вас грязный теплообменник, очистите его согласно описанию в инструкции к котлу.

Причиной неисправности может быть загрязнение форсунок горелки, их следует очистить щеткой. Возможна поломка газоблока, ремонту он практически не подлежит, придется заменить. Иногда причиной может быть отсутствие естественной вентиляции в помещении, где установлен ваш агрегат, открытые двери, окно или форточка.

Ошибка 3 года

также часто появляется на устройствах Buderus Logomax. Эта неисправность возникает, когда дифференциальное реле не срабатывает при выключенном вентиляторе или вентилятор работает на слишком высокой скорости. Проверьте реле и при необходимости замените.

Ошибка 4с

означает, что сработал ограничитель температуры теплообменника. Это происходит при падении давления в магистрали отопления – проверьте и отрегулируйте давление, при нехватке воды в системе – учтите, что доливать воду можно только в остывший котел, чтобы не образовались трещины в теплообменнике из-за разницы температур.

Система управления котлом Buderus

Может выйти из строя сам термостат, ремонту не подлежит, нужна замена, может сгореть или окислиться соединение, почистите контакты и подключите их. Причиной выхода из строя навесного агрегата Будерус в случае появления на индикаторе кода 4с может быть поломка насоса, замените его.

При проветривании котла стравить из него воздух, порядок действий описан в инструкции к прибору. Проверьте датчик температуры дымовых газов и его соединение с проводами, если заметили неисправность, окисление или обрыв, устраните. Ошибка также возникает при перегорании предохранителя, замените его и при нарушении целостности водяного теплообменника потребуется либо его перепайка, либо замена.

1n (1h)

Ошибка 1h или ошибка 1h появляется на дисплее при превышении температуры дымовых газов. Идет отключение газовой горелки из-за высокотемпературных продуктов сгорания, возможно, из-за загрязнения котла.

Котел нуждается в чистке Подробные рекомендации по этой процедуре вы найдете в инструкции. Датчик дымовых газов может быть неисправен, замените его. Если такая ситуация возникает при первом включении агрегата, это также может свидетельствовать о неправильно спроектированном, слишком узком дымоходе.

2e

Указывает на неисправность котлов Buderus Logomax u042 24k при слишком быстром повышении температуры на подаче. При появлении на дисплее ошибки 2е нагрев воды прекращается на 2 минуты.

Панель котла Buderus Logamax U042-24K

Что делать, если такое случилось? Для ее устранения следует проверить давление воды в системе, при необходимости долить ее. Второй причиной может быть засор помпы, устраните ее.

2 шт.

Ошибка 2р – сигнализирует о чрезмерно быстром росте температуры в контуре отопления. Для его устранения откройте сервисные краны, проверьте давление воды в системе, прочистите фильтры, проверьте работу насоса, подключение насоса.

3a

Ошибка 3a означает, что вентилятор не работает. Причиной неисправности котлов Buderus Logomax u042 24k и Buderus Logamax U072 может быть залипание контактов дифференциального реле, проверьте реле, если ремонт невозможен, замените его. Возможно, нарушены контакты в электропроводке или оторвались соединительные шланги.

Возможно, сломался сам вентилятор – отремонтируйте или замените его. Ошибка появляется на дисплее и при нарушении тяги в дымоходе проверьте герметичность соединения с помощью щупа с кольцевым зазором, прочистите трубы дымохода, если они забиты.

Причины неисправности при возникновении ошибки 3с аналогичны причинам ошибки 3а, а также способы их устранения. Еще одним фактором, в случае появления этого кода на индикаторе, иногда может быть образование конденсата на дифференциальном реле. Для ее устранения снимите реле, просушите его феном и установите на место.


3 года

Когда вентилятор начинает работать слишком быстро, на дисплее появляется ошибка 3y. Проверьте вентилятор и выхлопную систему.

4c

Причины появления кода 4c на дисплее и способы устранения неисправности описаны выше в наиболее частых ошибках.

6a

Код 6a также является одной из распространенных ошибок Почему он появляется и как его исправить описано выше.

def

Error def означает ошибку горелки, отсутствие ионизации пламени, может возникнуть после отключения газа или при несоответствии давления газа в системе номинальному. В этом случае следует вызвать специалистов газовой службы для измерения давления в системе и его регулировки.

fd

При нажатии кнопки более 30 секунд на дисплее Buderus Logomax u072 появляется ошибка fd. Для ее устранения нужно повторно нажать кнопку на время менее 30 секунд.


Перед тем, как приступить к осмотру и ремонту, в случае неисправности необходимо сбросить ошибку, нажав и удерживая кнопку «Сброс» в течение 5 секунд, когда перестанет мигать индикация и значения температуры появляются на индикации. И если только сбой повторяется, приступайте к поиску и устранению проблемы.

Другие поломки

Помимо описанных выше, автоматика может сигнализировать и о других неисправностях на газовых котлах:

  1. Код 4Y появляется на дисплее после падения температуры теплоносителя, например, после отключения электроэнергии.
  2. Код
  3. CL означает неисправность датчика горячей воды. Причиной может быть короткое замыкание датчика и провода, в таком случае датчик придется менять.
  4. На дисплее загорается значение 9C, если DIP-переключатели установлены неправильно (на модели Buderus Logomax u042 24k их 8 штук). Выполните настройки согласно таблице в инструкции к устройству.
  5. Код СР отображается, когда автоматика не видит датчик температуры. В этом случае следует проверить контакты подключения датчика и его исправность. Датчик ремонту не подлежит, только замена.
  6. Код d7 указывает на неисправность газового клапана. Проверить подключение газа и работоспособность газового блока, если блок неисправен, его придется менять.
  7. Код C7 сообщает о сбое вентилятора. Проверьте состояние вентилятора, его проводов и штекера.

Есть проблемы, которые дисплей не устраняет. Например, если слышен громкий шум воды или вода слишком долго нагревается, следует отрегулировать скорость насоса. Если температура воды на выходе недостаточна, проверьте турбину и при необходимости замените ее.


При проблемах с розжигом необходимо проверить давление газа, отключено ли электричество, посмотреть, не окислены ли электродные соединения с проводами, не забита и не герметична ли дымовая труба, не забита ли горелка .


Типичные поломки и ремонт настенных котлов Buderus Logamax. Теплообменник проблемный

В последнее время большую популярность на рынке отопительного оборудования приобрел . Они по праву занимают одно из лидирующих мест в линейке настенных котлов.

Однако, как и любая техника, эти котлы тоже могут сломаться. Конечно, если проводить регулярное техническое обслуживание, значительно снижается риск выхода из строя вашего оборудования, ведь при обслуживании специалисты видят, что неисправности или трудности уже есть, или могут возникнуть в ближайшее время с котлом, и заблаговременно устранить причины, которые могли привести к поломке.

Сломанный теплообменник?

Одна из самых частых проблем в настенных котлах Buderus Logamax – поломка . Частой причиной выхода из строя теплообменников котлов является так называемая «жесткая» вода. Свое название получил из-за своего состава, так как содержит избыток солей кальция и магния. И даже если промывка теплообменника не принесет желаемого результата, то придется его заменить. средняя стоимость теплообменников к котлам Buderus Logamax U 022, U 024, U 052, U 054, U 044 – 15 тыс. руб.

Что нужно для ремонта настенного котла?

Выезд на вызов из-за поломки настенного котла Помимо теплообменников сервисный инженер Будерус должен иметь в своем арсенале еще светодиодную плату, мотор (сервопривод), вентилятор, насос и даже трубку Вентури . Средняя стоимость ремонта такого котла без учета стоимости запчастей обойдется владельцу от 5 до 7 тысяч рублей. Возможно кому-то эта сумма покажется высокой, но это намного лучше отремонтировать котел и снова наслаждаться долгожданным теплом, чем покупать по незнанию, желая провести ремонт своими силами, совершенно ненужные запчасти.

В нашу компанию не раз обращались владельцы котлов, которые самостоятельно принимали решение о приобретении якобы вышедшей из строя детали, однако ошибались в своем выборе и требовали за нее возврат денег. Однако если запчасть была установлена ​​на оборудование, то она уже не может считаться новой, и замене не подлежит.

Настоятельно рекомендуем для ремонта отопительной техники Buderus обращаться только к квалифицированным специалистам, имеющим необходимые технические средства для проведения ремонта. Не поддавайтесь соблазну дешевого ремонта – за 2 тысячи рублей. настоящий сертифицированный инженер не будет ремонтировать ваш котел и никогда не даст вам гарантию на свою работу.

Ошибки и неисправности газовых котлов Buderus. Ошибки котла Будерус и их коды Горелка котла Будерус запускается и переключается на неисправность. Нет тока ионизации

2017-04-12 Евгений Фоменко

Особенности котлов Buderus

Немецкая компания Buderus производит котлы, работающие практически на любом виде топлива – твердом топливе, используя в качестве топлива дрова, уголь, брикеты, кокс, жидкое топливо, дизельное, газовое и электрическое. Наиболее популярными являются твердотопливные и газовые.

Твердотопливные полностью автономны, могут работать без дополнительных источников энергии (без электричества), на различных видах топлива – дрова, уголь, кокс, брикеты, торф. Имеют длительный цикл горения, благодаря большой загрузочной камере и зольнику. Твердотопливные котлы Buderus используются как в качестве автономной системы отопления, так и совместно с агрегатами, работающими на газе или дизельном топливе.

Подходит для насосных систем и систем с циркуляцией за счет разницы температур горячей и холодной воды, для открытых систем или с расширительным баком. Они компактны и могут быть установлены даже в небольших помещениях.

Газовые котлы наиболее распространены, что обусловлено доступностью и относительно низкой ценой газа. По типу установки делятся на настенные и напольные, по типу использования на одноконтурные и двухконтурные. Несмотря на небольшие габариты, настенные котлы имеют большой диапазон мощностей – от 14 до 100 кВт, наиболее популярны агрегаты Buderus мощностью 24 кВт.

Котел газовый Buderus

Напольные котлы можно использовать в жилых помещениях и на производстве, они имеют большой диапазон мощностей до 38 МВт. Как и все газовое оборудование, котлы Buderus Logomax оснащены системой автоматического управления. Во время работы система выводит данные об ошибках и неисправностях на дисплей.

Наиболее распространенные коды ошибок и их устранение

На примере одного из самых популярных агрегатов компании – Buderus Logamax U042 24K и Buderus Logamax U072, рассмотрим наиболее распространенные коды ошибок котла Buderus.

Ошибка 6a

появляется на дисплее, если нет подачи газа. Причин такой ситуации может быть много. Во-первых, следует проверить, открыт ли газовый кран. Если клапан открыт и система выдает ошибку, проверьте надежность подключения защитного провода, соответствие давления в газовой магистрали номинальному, при обнаружении падения давления отрегулируйте его.

Также причиной может быть отсутствие электричества, нарушение тяги в дымоходе – проверьте тягу зажженной спичкой или свечой. Если пламя не отклоняется в сторону дымохода, значит, он забит и нуждается в чистке. Проверьте переключатель управления потоком газа, если он неисправен, замените переключатель.


Осмотреть соединения электродов с проводами, если контакты загрязнены, очистить их, при обрыве контактов подключить. Если вы давно не проводили технический осмотр, возможно, у вас грязный теплообменник, очистите его согласно описанию в инструкции к котлу.

Причиной неисправности может быть загрязнение форсунок горелки, их следует очистить щеткой. Возможна поломка газоблока, ремонту он практически не подлежит, придется заменить. Иногда причиной может быть отсутствие естественной вентиляции в помещении, где установлен ваш агрегат, открытая дверь, окно или окно.

Ошибка 3 года

также часто появляется на устройствах Buderus Logomax. Эта неисправность возникает, когда дифференциальное реле не работает при выключенном вентиляторе, или вентилятор работает на слишком высокой скорости, нужно проверить реле и при необходимости заменить его.

Ошибка 4с

означает, что сработал ограничитель температуры теплообменника. Это происходит при падении давления в магистрали отопления – проверьте и отрегулируйте давление, при нехватке воды в системе – учтите, что доливать воду можно только в остывший котел, чтобы не образовались трещины в теплообменнике из-за разницы температур.

Система управления котлом Buderus

Может выйти из строя сам термостат, ремонту не подлежит, нужна замена, может сгореть или окислиться соединение, почистите контакты и подключите их. Причиной выхода из строя навесного агрегата Будерус в случае появления на индикаторе кода 4с может быть поломка насоса, замените его.

При проветривании котла стравить из него воздух, порядок действий описан в инструкции к прибору. Проверьте датчик температуры дымовых газов и его соединение с проводами, если заметили неисправность, окисление или обрыв, устраните. Ошибка также возникает при перегорании предохранителя, замените его и при нарушении целостности водяного теплообменника потребуется либо его перепайка, либо замена.

1n (1h)

Ошибка 1h или ошибка 1h появляется на дисплее при превышении температуры дымовых газов. Газовая горелка отключена из-за высокой температуры продуктов сгорания, возможно, из-за загрязнения котла.

Необходимо почистить котел, подробные рекомендации по этой процедуре можно найти в инструкции. Датчик дымовых газов может быть неисправен, замените его. Если такая ситуация возникает при первом включении агрегата, это также может свидетельствовать о неправильно спроектированном, слишком узком дымоходе.

2e

Указывает на неисправность котлов Buderus Logomax u042 24k при слишком быстром повышении температуры на подаче. При появлении на дисплее ошибки 2е нагрев воды прекращается на 2 минуты.

Панель котла Buderus Logamax U042-24K

Что делать, если такое случилось? Для ее устранения следует проверить давление воды в системе, при необходимости долить ее. Второй причиной может быть засор помпы, устраните ее.

2 шт.

Ошибка 2р – сигнализирует о чрезмерно быстром росте температуры в контуре отопления. Для его устранения откройте сервисные краны, проверьте давление воды в системе, прочистите фильтры, проверьте работу насоса, подключение насоса.

3a

Ошибка 3a означает, что вентилятор не работает. Причиной неисправности котлов Buderus Logomax u042 24k и Buderus Logamax U072 может быть залипание контактов дифференциального реле, проверьте реле, если ремонт невозможен, замените его. Возможно, нарушены контакты в электропроводке или оторвались соединительные шланги.

Возможно, сломался сам вентилятор – отремонтируйте или замените его. Ошибка появляется на дисплее и при нарушении тяги в дымоходе проверьте герметичность соединения с помощью щупа с кольцевым зазором, прочистите трубы дымохода, если они забиты.

Причины неисправности при возникновении ошибки 3с аналогичны причинам ошибки 3а, а также способы их устранения. Еще одним фактором, если на индикаторе появляется этот код, иногда может быть образование конденсата на дифференциальном реле. Для ее устранения снимите реле, просушите его феном и установите на место.


3 года

Когда вентилятор начинает работать слишком быстро, на дисплее появляется ошибка 3y. Проверьте вентилятор и выхлопную систему.

4c

Причины появления на дисплее кода 4c и способы устранения неисправности описаны выше, в наиболее частых ошибках.

Код 6а тоже одна из самых распространенных ошибок, почему она появляется и как исправить описано выше.

def

Error def означает ошибку горелки, отсутствие ионизации пламени, может возникнуть после отключения газа или при несоответствии давления газа в системе номинальному. В этом случае следует вызвать специалистов газовой службы для измерения давления в системе и его регулировки.

fd

При нажатии кнопки более 30 секунд на дисплее Buderus Logomax u072 появляется ошибка fd. Для ее устранения нужно повторно нажать кнопку на время менее 30 секунд.


Перед тем, как приступить к осмотру и ремонту, в случае неисправности необходимо сбросить ошибку, нажав и удерживая кнопку «Сброс» в течение 5 секунд, когда перестанет мигать индикация и значения температуры появляются на индикации. И если только сбой повторяется, приступайте к поиску и устранению проблемы.

Другие поломки

Помимо описанных выше, автоматика может сигнализировать и о других неисправностях на газовых котлах:

  1. Код 4Y появляется на дисплее после падения температуры теплоносителя, например, после отключения электроэнергии.
  2. Код
  3. CL означает неисправность датчика горячей воды. Причиной может быть короткое замыкание датчика и провода, в таком случае датчик придется менять.
  4. На дисплее загорается значение 9C, если DIP-переключатели установлены неправильно (на модели Buderus Logomax u042 24k их 8 штук). Выполните настройки согласно таблице в инструкции к устройству.
  5. Код СР отображается, когда автоматика не видит датчик температуры. В этом случае следует проверить контакты подключения датчика и его исправность. Датчик ремонту не подлежит, только замена.
  6. Код d7 указывает на неисправность газового клапана. Проверить подключение газа и работу газового блока, если блок неисправен, его придется менять.
  7. Код C7 сообщает о сбое вентилятора. Проверьте состояние вентилятора, его проводов и штекера.

Есть проблемы, которые дисплей не устраняет. Например, если слышен громкий шум воды или вода слишком долго нагревается, следует отрегулировать скорость насоса. Если температура воды на выходе недостаточна, проверьте турбину и при необходимости замените ее.


При проблемах с розжигом необходимо проверить давление газа, отключено ли электричество, посмотреть, не окислены ли электродные соединения с проводами, не забита и не герметична ли дымовая труба, не забита ли горелка .

Немецкое качество газовых котлов Buderus привлекает потребителей. Но при неправильной эксплуатации или сильном износе техники рано или поздно произойдет поломка. Большинство неисправностей газового котла Будерус система отображает в виде кода на экране. Расшифровка ошибок обычно имеется в инструкции по эксплуатации.

Наибольшей популярностью у потребителей пользуется модель Logamax, которая производит не только отопление, но и горячую воду. Он оснащен автоматикой, которая диагностирует узлы и в случае возникновения проблем выводит данные об ошибках.

Если ошибка появляется на экране впервые, необходимо попробовать перезагрузить устройство. Иногда бывает, что после такой манипуляции она не повторяется. Если снова высветился код неисправности навесного газового котла Будерус, то нужно найти причину проблемы.

Код ошибки Причины Метод исключения
НО- Включен режим трубочиста.

Ошибка исчезает через 15 минут

Активирован режим обогрева
= Н Активен режим горячей воды
ОА Котел в режиме между включением и выключением горелки
ОС Пуск горелки
ОЕ Производство тепловой энергии меньше минимальной производительности устройства
ИС ХЕ Указывает на готовность оборудования к работе
Открытие газовых клапанов
0U Запуск агрегата
0Y Отключение системы, так как температура воды на подающем трубопроводе превысила установленную
Котел находится в режиме вентиляции.

Температура подачи быстро повышается

Измерить давление воды или добавить охлаждающую жидкость в систему
2H Защита насоса и 3-ходового клапана от заклинивания
Температура горячей воды быстро повышается. Давление должно быть правильным.

Осмотр, ремонт или замена насоса

Автоматическое тестирование
h21 (кл) Неисправности в работе датчика температуры ГВС Датчик температуры и его подключение проверены.
h23 Время регистрации истекло Выполните проверку и сброс ошибок
h41 Система не видит насос Проверить проводку и работу насоса
0Y Температура охлаждающей жидкости на входе выше максимально допустимой (более 95°С) Диагностика датчика температуры.

Осмотрите насос, подключите его к регулятору.

Регулировка мощности насоса

3А (А3) Вентилятор не работает Подтянуть провода вентилятора, заменить сломанный элемент
3F Непрерывная работа вентилятора и горелки длится более 24 часов. Включение режима «отдых»
3U Вентилятор вращается слишком быстро Проверка дымохода на исправность:
  • работоспособность датчика тяги;
  • измерение линейного давления.
4С (1С) Сработала защита теплообменника от перегрева
4U Возможно, произошло короткое замыкание датчика температуры на подаче Проверка контакта, замена детали
4 года Обрыв датчика температуры
Нет пламени Полностью откройте газовый клапан.

Возможно нет тяги – следует проверить проходимость дымохода.

Проверить реле протока, при необходимости заменить.

Зачистите контакты датчика и снова подсоедините проводку.

Очистите форсунки горелки.

Замените дефектные детали

Ложный сигнал о наличии пламени в горелке Проверить следующие узлы:
  • проводка датчиков пламени на окисление;
  • проходимость дымохода;
  • плата управления
  • ;
  • горелочное устройство;
  • сифон конденсата для засорения
6 л (по умолчанию) Горелка работает, но нет сигнала от ионизатора Изменить настройки и перезапустить записывающее устройство
Ошибка контроля времени при первой задержке или втором пуске Проверьте проводку, ведущую к модулю управления.

Замените регулятор BC20

9л (d7) Проблемы с газовой арматурой Проверить газовую арматуру и ее электропроводку
Нет связи с модулем идентификации агрегата Установите модуль в правильное положение
DIP-контроллер настроен неправильно Реконфигурация
ЭЛЬ Модули управления сломаны Замените поврежденные элементы
8 лет Сработало или сломалось реле температуры.

Нет перемычки между клеммами реле

Отрегулировать реле.

Установите перемычку.

Проверить проводку конденсатора и его работу

фд Активация кнопки более 30 сек. Нажмите эту кнопку еще раз и удерживайте менее полминуты

Какие еще проблемы могут появиться у котлов Buderus?

Помимо внутренних ошибок, сообщаемых системой в виде кодов, могут появиться и другие проблемы. Рассмотрим самые распространенные.

Горелка не включается

Причины ситуации, при которой не включается горелка газового котла Будерус, могут быть разными:

  • отключен аварийный выключатель системы отопления;
  • выключен пусковой выключатель системы управления;
  • неисправности автоматических выключателей;
  • сломался регулятор температуры воды в котле;
  • неисправность ограничителя температуры;
  • Сработал регулятор дымовых газов: AW 10 – разблокировка регулятора дымовых газов, AW 50 – подождите 15 мин.

Устранить проблему в зависимости от причины:

  • включить аварийный выключатель;
  • включить пусковой переключатель;
  • проверить работоспособность автоматических выключателей, регулятора температуры, при необходимости заменить их на новые.

Агрегат должен включаться автоматически, если есть потребность в нагреве. Необходимо проверить работоспособность системы дымоудаления – если она неисправна, ее необходимо заменить.

Горелка зажигается, но быстро выходит из строя. Нет искры при зажигании.

Проверить наличие звука при образовании искры:

  • если нет, то необходимо заменить трансформатор розжига;
  • , если это так, замените электрод или горелку.

Горелка запускается и выходит из строя

Проверьте, открыты ли запорные газовые клапаны. Если нет, откройте все вентили. Нет ли воздуха в газовой магистрали? Если он существует, отпустите его.

Горелка запускается и переключается с ошибкой.

Нет тока ионизации

Эта проблема обычно возникает по следующим причинам:

  • Перепутаны местами соединения N и L;
  • слабый контакт потока ионизации;
  • замыкание на массу на электроде ионизации;
  • неисправен блок управления горелкой.

В первом случае правильно соедините N и L. Во всех остальных случаях замените сломанный элемент.

Горелка зажигается и переключается с ошибкой. Ток менее 1,5 мА

Данная неисправность возникает при засорении электрода ионизации. Для устранения проблемы следует почистить этот элемент. Если это не помогает, замените горелку.

Слышу звуки кипения в котле

Причиной проблемы обычно являются отложения накипи или малое количество охлаждающей жидкости в системе. В первом случае необходимо очистить теплообменник от засора, а во втором – устранить причину утечки жидкости.

Особенности котлов Buderus

Немецкая компания Buderus производит котлы, работающие практически на любом виде топлива – твердом топливе, используя в качестве топлива дрова, уголь, брикеты, кокс, жидкое топливо, дизельное, газовое и электрическое. Наиболее популярными являются твердотопливные и газовые.

Твердотопливный полностью автономный, может работать без дополнительных источников энергии (без электричества), на различных видах топлива – дрова, уголь, кокс, брикеты, торф. Имеют длительный цикл горения, благодаря большой загрузочной камере и зольнику. Твердотопливные котлы Buderus используются как в качестве автономной системы отопления, так и совместно с агрегатами, работающими на газе или дизельном топливе.

Подходит для насосных систем и систем с циркуляцией за счет разницы температур горячей и холодной воды, для открытых систем или с расширительным баком. Они компактны и могут быть установлены даже в небольших помещениях.

Газовые котлы наиболее распространены, что обусловлено доступностью и относительно низкой ценой газа. По типу установки делятся на настенные и напольные, по типу использования на одноконтурные и двухконтурные. Несмотря на небольшие габариты, настенные котлы имеют большой диапазон мощностей – от 14 до 100 кВт, наиболее популярны агрегаты Buderus мощностью 24 кВт.

Котел газовый Buderus

Напольные котлы могут использоваться в жилых помещениях и на производстве, имеют большой диапазон мощностей до 38 МВт. Как и все газовое оборудование, котлы Buderus Logomax оснащены системой автоматического управления. Во время работы система выводит данные об ошибках и неисправностях на дисплей.

Наиболее распространенные коды ошибок и их устранение

На примере одного из самых популярных агрегатов компании – Buderus Logamax U042 24K и Buderus Logamax U072 рассмотрим наиболее распространенные коды ошибок котлов Buderus.

Ошибка 6a

появляется на дисплее, если нет подачи газа. Причин такой ситуации может быть много. Во-первых, следует проверить, открыт ли газовый кран. Если клапан открыт и система выдает ошибку, проверьте надежность подключения защитного провода, соответствие давления в газовой магистрали номинальному, при обнаружении падения давления отрегулируйте его.

Также причиной может быть отсутствие электричества, нарушение тяги в дымоходе – проверьте тягу зажженной спичкой или свечой. Если пламя не отклоняется в сторону дымохода, значит, он забит и нуждается в чистке. Проверьте переключатель управления потоком газа, если он неисправен, замените переключатель.

Осмотреть соединения электродов с проводами, если контакты загрязнены, очистить их, при обрыве контактов подключить. Если вы давно не проводили технический осмотр, возможно, у вас грязный теплообменник, очистите его согласно описанию в инструкции к котлу.

Причиной неисправности может быть загрязнение форсунок горелки, их следует очистить щеткой. Возможна поломка газоблока, ремонту он практически не подлежит, придется заменить. Иногда причиной может быть отсутствие естественной вентиляции в помещении, где установлен ваш агрегат, открытая дверь, окно или окно.

Ошибка 3y

также часто появляется на устройствах Buderus Logomax. Эта неисправность возникает, когда дифференциальное реле не работает при выключенном вентиляторе, или вентилятор работает на слишком высокой скорости, нужно проверить реле и при необходимости заменить его.

Ошибка 4с

означает, что сработал ограничитель температуры теплообменника. Это происходит при падении давления в магистрали отопления – проверяйте и регулируйте давление при недостатке воды в системе – имейте в виду, что доливать воду можно только в остывший котел, чтобы не образовались трещины в теплообменнике из-за к перепадам температур.

Система управления котлом Buderus

Может выйти из строя сам термостат, ремонту не подлежит, нужна замена, может сгореть или окислиться соединение, почистите контакты и подключите их. Причиной выхода из строя навесного агрегата Будерус в случае появления на индикаторе кода 4с может быть поломка насоса, замените его.

При проветривании котла стравить из него воздух, порядок действий описан в инструкции к прибору. Проверьте датчик температуры дымовых газов и его соединение с проводами, если заметили неисправность, окисление или обрыв, устраните. Ошибка также возникает при перегорании предохранителя, замените его и при нарушении целостности водяного теплообменника потребуется либо его перепайка, либо замена.

1n (1h)

Ошибка 1h или ошибка 1h появляется на дисплее при превышении температуры дымовых газов. Газовая горелка отключена из-за высокой температуры продуктов сгорания, возможно, из-за загрязнения котла.

Необходимо почистить котел, подробные рекомендации по этой процедуре можно найти в инструкции. Датчик дымовых газов может быть неисправен, замените его. Если такая ситуация возникает при первом включении агрегата, это также может свидетельствовать о неправильно спроектированном, слишком узком дымоходе.

2e

Указывает на неисправность котлов Buderus Logomax u042 24k при слишком быстром повышении температуры на подаче. При появлении на дисплее ошибки 2е нагрев воды прекращается на 2 минуты.

Панель котла Buderus Logamax U042-24K

Что делать, если такое случилось? Для ее устранения следует проверить давление воды в системе, при необходимости долить ее. Второй причиной может быть засор помпы, устраните ее.

2 шт.

Ошибка 2р – указывает на чрезмерно быстрое повышение температуры в контуре отопления. Для его устранения откройте сервисные краны, проверьте давление воды в системе, прочистите фильтры, проверьте работу насоса, подключение насоса.

3a

Ошибка 3a означает, что вентилятор не работает. Причиной неисправности котлов Buderus Logomax u042 24k и Buderus Logamax U072 может быть залипание контактов дифференциального реле, проверьте реле, если ремонт невозможен, замените его. Возможно, нарушены контакты в электропроводке или оторвались соединительные шланги.

Возможно, сломался сам вентилятор – отремонтируйте или замените его. Ошибка появляется на дисплее и при нарушении тяги в дымоходе проверьте герметичность соединения с помощью щупа с кольцевым зазором, прочистите трубы дымохода, если они забиты.

Причины неисправности при возникновении ошибки 3с аналогичны причинам ошибки 3а, а также способы их устранения. Еще одним фактором, если на индикаторе появляется этот код, иногда может быть образование конденсата на дифференциальном реле. Для ее устранения снимите реле, просушите его феном и установите на место.

3 года

Когда вентилятор начинает работать слишком быстро, на дисплее появляется ошибка 3y. Проверьте вентилятор и выхлопную систему.

4c

Причины появления на дисплее кода 4c и способы устранения неисправности описаны выше, в наиболее частых ошибках.

Код 6а тоже одна из самых распространенных ошибок, почему она появляется и как исправить описано выше.

def

Error def означает ошибку горелки, отсутствие ионизации пламени, может возникнуть после отключения газа или при несоответствии давления газа в системе номинальному. В этом случае следует вызвать специалистов газовой службы для измерения давления в системе и его регулировки.

fd

При нажатии кнопки более 30 секунд на дисплее Buderus Logomax u072 появляется ошибка fd. Для ее устранения нужно повторно нажать кнопку на время менее 30 секунд.

Перед тем, как приступить к осмотру и ремонту, в случае неисправности необходимо сбросить ошибку, нажав и удерживая кнопку «Сброс» в течение 5 секунд, когда перестанет мигать индикация и значения температуры появляются на индикации. И если только сбой повторяется, приступайте к поиску и устранению проблемы.

Другие поломки

Помимо описанных выше, автоматика может сигнализировать и о других неисправностях на газовых котлах:

  1. Код 4Y появляется на дисплее после падения температуры теплоносителя, например, после отключения электроэнергии.
  2. Код CL означает неисправность датчика горячей воды. Причиной может быть короткое замыкание датчика и провода, в таком случае датчик придется менять.
  3. На дисплее загорается значение 9C, если DIP-переключатели установлены неправильно (на модели Buderus Logomax u042 24k их 8 штук). Выполните настройки согласно таблице в инструкции к устройству.
  4. Код СР отображается, когда автоматика не видит датчик температуры. В этом случае следует проверить контакты подключения датчика и его исправность. Датчик ремонту не подлежит, только замена.
  5. Код d7 указывает на неисправность газового клапана. Проверить подключение газа и работу газового блока, если блок неисправен, его придется менять.
  6. Код C7 сообщает о неисправности вентилятора. Проверьте состояние вентилятора, его проводов и штекера.

Есть проблемы, которые дисплей не устраняет. Например, если слышен громкий шум воды или вода слишком долго нагревается, следует отрегулировать скорость насоса. Если температура воды на выходе недостаточна, проверьте турбину и при необходимости замените ее.

При проблемах с розжигом необходимо проверить давление газа, отключено ли электричество, посмотреть, не окислены ли электродные соединения с проводами, не забита и не герметична ли дымоходная труба, не забита ли горелка.

котлвдом.ру

Ошибки котла Buderus Logamax U072

Дата публикации 03.10.2014

В данной статье мы подробно рассмотрим ошибки, их возможные причины и способы устранения котельного оборудования Logamax U072.

2Е – недостаточное давление наполнения системы отопления, требуется долить воды.

3А – низкая скорость вентилятора. Проверить сетевое напряжение, систему дымоудаления.

3C – реле перепада давления не замыкается. В первую очередь проверьте вентилятор и его кабель с вилкой, а также дифференциальное реле давления и дымоходы.

3Y – при выключении вентилятора реле перепада давления не размыкается. Проверьте последний на работоспособность.

4С – сработал ограничитель температуры теплообменника. В этом случае сначала проверьте на наличие повреждений ограничитель температуры теплообменника и его соединительный кабель. Проверить рабочее давление в системе отопления, а также ограничитель температуры, насос, предохранитель, водяной контур теплообменника.

4Y – выход из строя датчика температуры подачи. В этом случае проверьте датчик температуры и его провода на наличие повреждений или короткого замыкания и при необходимости замените его.

6А – нет пламени. Проверить, подключен ли защитный провод, открыт ли газовый кран. Проверить давление подачи. Проверьте, подключено ли устройство к сети. Осмотрите систему дымохода и при необходимости очистите или отремонтируйте. Очистите теплообменник. Осмотрите газовую арматуру, при необходимости замените.

6C – Обнаружено пламя после отключения подачи газа. При появлении данной ошибки проверьте газовую арматуру, электроды и провода, систему отвода дымовых газов, при необходимости замените их.

С7 – неисправность вентилятора. Проверьте вентилятор и заглушку, при необходимости замените.

CL – выход из строя датчика температуры горячей воды. Осмотрите датчик на наличие повреждений или короткого замыкания, при необходимости замените неисправный прибор.

СР – не опознается датчик температуры котла. Проверить датчик котла и соединительный провод.

D7 – газовая арматура неисправна. В этом случае проверьте соединительный провод и газовую арматуру.

FD – кнопка была нажата слишком долго (более 30 секунд). Нажмите кнопку еще раз (не менее 30 секунд).

P – тип котла не определен. Установить тип котла.

Комментарии от

heatnet.ru

Возможные ошибки, их коды и неисправности котлов Buderus (Будерус)

В данной статье собраны все возможные неисправности и варианты их устранения, а также коды ошибок котлов Buderus. Вся информация считывается в следующем порядке: код – название – возможная неисправность. Если у вас есть дополнительные вопросы, пожалуйста, оставляйте их в комментариях к этой статье.

Код ошибки А – Режим трубочиста

Устройство находится в режиме “трубочист”. Через 15 минут режим трубочиста автоматически отключается.

Код ошибки H – Режим отопления

Котел Buderus находится в режиме отопления.

Код ошибки (=) H – Режим ГВС

Устройство находится в режиме ГВС.

Код ошибки 0A – Блокировка

Активна циклическая блокировка: время задержки между выключением и включением горелки еще не истекло (сервисная функция 2.3b).

Код ошибки 0A для GB072-24K

Продолжительность поддержания тепла: Время поддержания тепла еще не истекло (сервисная функция 2.3F).

Код ошибки 0C — Горелка

Горелка включается.

Код ошибки 0E – Режим включения-выключения

Потребность в тепле меньше минимальной тепловой мощности котла. Котел работает в двухпозиционном режиме.

Код ошибки 0H – Запрос тепла

Устройство находится в состоянии готовности, потребности в тепле нет.

Код ошибки 0L — задержка

Газовый клапан открывается, первое время задержки.

Код ошибки 0U – Запуск

Котел запускается.

Код ошибки 0Y – Температура выше заданной

Фактическая температура подачи выше заданной температуры. Котел выключен.

Код ошибки 2E – Удаление воздуха

Ошибка: Активна функция вентиляции.

Код ошибки 2H – Защита насоса

Защита от заклинивания насоса отопительного контура и трехходового клапана активна.

Код ошибки 2P – Повышение температуры

Ограничение градиентов: слишком быстрое повышение температуры в режиме ГВС.

  1. Открытые сервисные краны.
Код ошибки 5H – Проверка системы

Проверка котла системой управления.

Код ошибки h31 – Датчик температуры

Повреждение датчика температуры ГВС (GB072-24K).

  1. Снять датчик температуры.
  2. Проверить соединительный кабель на наличие обрывов и коротких замыканий, при наличии повреждений заменить.
Код ошибки 0Y – Температура на датчике протока больше 95 С

Данное сообщение может появляться при отсутствии неисправности, если внезапно закрываются все вентили на радиаторах или после забора горячей воды из GB072-24K .

  1. Проверить рабочее давление в системе отопления.
  2. Открыть сервисные краны.
  3. Электрически подключите насос контура отопления к главному контроллеру BC20.
  4. Проверить или заменить насос контура отопления.
  5. Правильно установить мощность насоса или его характеристику и настроить на максимальную мощность.
  6. Проверить на наличие повреждений или короткого замыкания датчик температуры подачи и его провода, при необходимости заменить.
Код ошибки 0Y – Высокая температура на датчике температуры горячей воды
  1. Проверьте правильность положения датчика.
  2. Проверьте его и, если он неисправен, замените его.
Код ошибки 3A – Вентилятор не работает

Проверьте его и, если он неисправен, замените его.

Код ошибки 3F – прерывание работы

Горелка и вентилятор работают без перерыва в течение 24 часов и отключаются на короткое время из соображений безопасности.

Код ошибки 4C – Блокировка

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов котла Buderus. Если блокирующая неисправность существует длительное время, то она переходит в блокирующую.

Датчик температуры подачи неисправен (короткое замыкание). Если неисправность существует в течение длительного времени, на дисплее отобразится код неисправности 4U и запустится код 222.

Код ошибки 4Y – Датчик температуры

Датчик температуры подачи неисправен (обрыв). Если неисправность существует в течение длительного времени, на дисплее отображается код неисправности 4Y и рабочий код 223.

Код ошибки 6A – Пламя не обнаружено

После 4-й попытки розжига блокирующая неисправность переходит в блокирующую.

Код ошибки 6L – Нет сигнала ионизации во время работы горелки

Горелка перезапускается. При неудачном зажигании будет отображаться ошибка блокировки 6А, после 4-й попытки зажигания ошибка блокировки переходит в отказ.

Код ошибки 8Y – Сработало реле контроля температуры AT90
  1. Проверьте настройку реле контроля температуры AT90.
  2. Проверьте настройку управления обогревом.
Код ошибки 8Y – Неисправно реле контроля температуры AT90
Код ошибки 8Y – Нет перемычки между клеммами отдельного реле контроля температуры AT90

Если реле контроля температуры не подключено, установите перемычку.

Код ошибки 8Y – Реле контроля температуры заблокировано
  1. Разблокируйте реле контроля температуры.
  2. Проверьте слив конденсата.
  3. Не работает конденсатный насос – замените конденсатный насос.
Код ошибки ЭЛ

Неисправен главный регулятор BC20 – заменить.

Код ошибки 3C – Ошибка работы вентилятора

Проверить вентилятор и его кабель с вилкой, при необходимости заменить.

Код ошибки 3L — Вентилятор выключился в течение времени задержки
Код ошибки 3P — Вентилятор работает слишком медленно

Проверить и при необходимости заменить.

Код ошибки 3Y – Вентилятор работает слишком быстро
  1. Проверьте и при необходимости замените.
Код ошибки 4C – Ограничитель температуры

Ошибка ограничителя температуры теплообменника или ограничителя температуры дымовых газов.

  1. Проверить: на наличие повреждений теплообменник/ограничитель температуры дымовых газов и его соединительный кабель, при необходимости заменить, рабочее давление в системе отопления, ограничитель температуры, при необходимости заменить, давление насоса, при необходимости заменить насос, предохранитель, заменить если необходимо.
  2. Удалить воздух из котла.
  3. Проверить водяной контур теплообменника, при необходимости заменить.
  4. Для котлов Buderus с делителем в теплообменнике проверьте, установлен ли делитель.
Код ошибки 4U – Датчик температуры

Датчик температуры подачи неисправен (короткое замыкание).

Проверить на наличие повреждений или короткого замыкания датчик температуры и его провод, при необходимости заменить.

Код ошибки 4Y – Неисправность датчика температуры подачи (обрыв)

Проверить на наличие повреждений или обрыва датчик температуры и его провод, при необходимости заменить.

Код ошибки 6A – Ошибка: пламя не обнаружено
  1. Проверить: подключение защитного заземления, открыт газовый кран, давление подачи газа, электрическое подключение, электроды с проводами, систему дымовых газов, при необходимости очистить или отремонтировать.
  2. Проверить соотношение газ-воздух, при необходимости исправить.
  3. Для природного газа: проверить реле расхода газа, при необходимости заменить.
  4. При работе с забором воздуха для горения из помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.
  5. Очистите слив сифона конденсата.
  6. Снимите мембрану в смесительном устройстве вентилятора, проверьте ее на наличие трещин и загрязнений.
  7. Очистите теплообменник котла Buderus.
  8. Правильно вставьте KIM, при необходимости замените.
  9. Двухфазная сеть (IT): установите сопротивление 2 Ом между PE и N при подключении электронной платы к сети.
Код ошибки 6С – В режиме отключения котел регистрирует пламя
  1. Проверить загрязнение электродов, при необходимости заменить.
  2. Проверить систему дымохода, при необходимости очистить или отремонтировать.
  3. Проверьте влажность электронной платы, при необходимости высушите.
  1. Проверить газовую арматуру, при необходимости заменить.
  2. Очистите сифон для конденсата.
  3. Проверить электроды и соединительные провода, при необходимости заменить.
  4. Проверить систему дымохода, при необходимости очистить или отремонтировать.
Код ошибки 7L — ошибка времени при первой задержке
Код ошибки 7L — ошибка времени при попытке перезапуска

Замените главный регулятор BC20.

Код ошибки 9L – Неисправен газовый клапан

Катушка или соединительный провод газовой арматуры неисправен.

  1. Проверить провода, при необходимости заменить.
  2. Замените газовый клапан.
Код ошибки 9P — KIM не распознан

Правильно вставьте KIM, при необходимости замените.

Код ошибки EL – Неисправен КИМ или главный регулятор BC20

Заменить КИМ. Замените главный регулятор BC20.

Коды ошибок газовых настенных котлов Buderus Logamax

Код ошибки 1А – Выход отработавших газов на предохранителе подачи

Проверить газовый тракт.

Код ошибки 1L – Выход отработавших газов на камеру сгорания

Проверить теплообменник на наличие загрязнений.

Код ошибки 1Y – Датчик температуры отработавших газов не обнаружен

Проверить датчик температуры отработавших газов и соединительный кабель на наличие повреждений.

Код ошибки 2E – Недостаточное давление наполнения системы отопления

Проверить давление наполнения, при необходимости увеличить.

Код ошибки 2P — слишком большая разница температур

Проверьте насос и байпасную линию.

Код ошибки 4С – Сработал ограничитель в линии подачи

Проверить давление в системе, проверить датчики температуры, проверить работу насосов и предохранитель на печатной плате, стравить воздух из устройства.

Код ошибки 4E – Датчик температуры в камере горелки не определяется

Проверить датчик температуры в камере горелки и соединительный кабель на наличие повреждений.

Код ошибки 4Y – Датчик температуры подачи не работает

Проверьте датчик температуры и соединительный кабель.

Код ошибки 5H – прервана связь EMS

Проверить соединительный кабель и регуляторы.

Код ошибки 6A – Пламя не обнаружено

Открыт ли газовый кран? Проверить давление в газовой сети, подключение к сети, пусковой электрод с кабелем и ионизирующий электрод с кабелем.

Код ошибки 6C – Обнаружено пламя после отключения подачи газа

Проверить ионизирующий электрод. Проверить газовую арматуру.

Код ошибки 8Y – Не найдена перемычка на ST8 161

Если перемычка есть, правильно вставьте штекер, проверьте внешний ограничитель. В противном случае: есть ли перемычка?

Код ошибки 9C – Кодирующая вилка не найдена

Правильно вставьте кодирующую вилку, измерьте ее и при необходимости замените.

Код ошибки CL – Датчик температуры горячей воды неисправен

Logamax U054-24K

  • Проверить датчик температуры и соединительный кабель на наличие повреждений или короткого замыкания;
  • Неправильно установлен датчик температуры горячей воды.

Logamax U054-24K

  • Проверить место установки, при необходимости демонтировать датчик и установить его заново с использованием теплопроводной пасты.
Код ошибки CP – Датчик котла не найден

Проверить датчик котла и соединительный кабель.

Код ошибки EC — внутренняя ошибка

Проверить герметичность соединения электрических штекерных контактов и перемычек, при необходимости заменить печатную плату.

Код ошибки EL – Неверное опорное напряжение

Замените печатную плату.

Код ошибки EP – По ошибке кнопка сброса сообщения о неисправности была нажата слишком долго (более 30 секунд)
  1. Еще раз нажмите кнопку сброса и удерживайте ее менее 30 секунд.
  2. Датчик наружной температуры не найден. Проверьте датчик наружной температуры и соединительный кабель на наличие повреждений.

Неисправности котлов Buderus

Если вы не уверены на 100%, в чем именно проблема и что ее можно решить, немедленно обращайтесь в сервисный центр для диагностики и устранения проблемы.

Горелка не включается

Аварийный выключатель системы отопления находится в положении выключено – включено.

Пусковой переключатель системы управления в выключенном положении – включение.

Неисправны автоматические выключатели – проверить их работоспособность, при необходимости заменить неисправный автоматический выключатель.

Поврежден регулятор температуры котловой воды – проверить и при необходимости заменить неисправные детали.

Поврежден защитный ограничитель температуры – проверьте и при необходимости замените неисправные детали.

Сообщение об ошибке от внешних предохранительных устройств (например, от предохранительного устройства уровня воды) – пользователь должен проверить котел Будерус, устранить неисправность и при необходимости заменить элемент.

Сработала система контроля дымовых газов:

  • AW 10 – разблокировать систему контроля дымовых газов;
  • AW 50 – Подождите не более 15 минут.

Котел включится автоматически, если появится потребность в тепле. При повторном срабатывании проверьте тракт дымовых газов и работу системы контроля дымовых газов. Если есть дефект, то заменить.

Горелка запускается и выходит из строя. Нет искры при зажигании

Слышен ли звук при появлении искры зажигания при снятом проводе зажигания?

  • Если нет, то – заменить трансформатор розжига;
  • В этом случае замените запальный электрод или запальную горелку.
Горелка запускается и переключается на неисправность

Все запорные газовые вентили закрыты – открыть запорные газовые вентили.

Давление подачи природного газа выше 8 мбар – если нет, найдите причину и устраните проблему.

Воздух удален из трубопровода? Удаляйте воздух до тех пор, пока газ не воспламенится.

Горелка котла Buderus запускается и переходит на неисправность. Нет тока ионизации

Если соединения N и L перепутаны местами, исправьте ошибку.

Есть ли напряжение между L и PE? Если нет, заземлите PE, в этом случае установите разделительный трансформатор.

Плохой контакт провода ионизации – устраните ошибку, в этом случае замените неисправную деталь.

Замыкание на массу электрода ионизации – устранить неисправность.

Неисправность автомата горения – заменить элемент.

Горелка запускается и выходит из строя. Ток ионизации менее 1,5 мА

Загрязнен сердечник или керамика электрода ионизации – очистить электрод ионизации, при необходимости заменить запальную горелку.

Звуки кипения

Известковые отложения или накипь в котле – очистить водяной контур котла отопления в соответствии с рекомендациями производителя.

При постоянной потере воды определить и устранить причину. При необходимости провести водоподготовку и установить грязеуловитель.


Типовые поломки и ремонт настенных котлов Buderus Logamax. Проблема теплообменника

В последнее время большую популярность на рынке отопительного оборудования приобрел . Они по праву занимают одно из лидирующих мест в линейке настенных котлов.

Однако, как и любая техника, эти котлы тоже могут сломаться. Конечно, если проводить регулярное техническое обслуживание, риск выхода из строя вашего оборудования значительно снижается, ведь при ТО специалисты видят, что неисправности или трудности уже есть, или могут возникнуть в ближайшее время с котлом, и заблаговременно устранить причины, которые могли привести к поломке.

Сломанный теплообменник?

Одной из самых частых проблем, возникающих в настенных котлах Buderus Logamax, является поломка . Частой причиной выхода из строя теплообменников котлов является так называемая «жесткая» вода. Свое название получил из-за своего состава, так как содержит избыток солей кальция и магния. И даже если промывка теплообменника не принесет желаемого результата, то придется его заменить. Средняя стоимость теплообменников для котлов Buderus Logamax U 022, U 024, U 052, U 054, U 044 составляет 15 тыс. руб.

Что нужно для ремонта настенного котла?

Отправляясь на вызов в связи с выходом из строя настенного котла Будерус, сервисный инженер должен иметь в своем арсенале, помимо теплообменников, светодиодную табло, двигатель (сервопривод), вентилятор, насос и даже трубка Вентури. Средняя стоимость ремонта такого котла без учета стоимости запчастей обойдется владельцу от 5 до 7 тысяч рублей. Возможно кому-то эта сумма покажется высокой, но это намного лучше отремонтировать котел и снова наслаждаться долгожданным теплом, чем покупать по незнанию, желая провести ремонт своими силами, совершенно ненужные запчасти.

В нашу компанию не раз обращались владельцы котлов, которые самостоятельно принимали решение о приобретении якобы вышедшей из строя детали, однако ошибались в своем выборе и требовали за нее возврат денег. Однако если запчасть была установлена ​​на оборудование, то она уже не может считаться новой, и замене не подлежит.

Настоятельно рекомендуем для ремонта отопительного оборудования Buderus обращаться только к квалифицированным специалистам, имеющим необходимые технические приспособления для ремонта. Не поддавайтесь соблазну дешевого ремонта – за 2 тысячи рублей. настоящий сертифицированный инженер не будет ремонтировать ваш котел и никогда не даст вам гарантию на свою работу.

Распространение автономных систем отопления связано с развитием индивидуального жилищного строительства.

В нашей стране оно еще не набрало нужных темпов, а вот в Европе это явление уже давно получило необходимый размах.

Все самые известные производители котлов для частных систем отопления – европейские компании.

Одной из старейших европейских фирм – – скоро исполнится 300 лет, в течение которых произошло множество технологических знаний, опыта и приемов.

Рассмотрим одну из самых популярных конструкций газовых котлов для автономных систем отопления.

Buderus уже много лет занимается производством отопительного оборудования. В настоящее время входит в состав холдинга Bosh, что значительно увеличивает возможности и качество продукции.

Европейское оборудование слишком дорого для массового российского покупателя, но это препятствие было значительно уменьшено за счет строительства и запуска завода по производству газовых котлов в г. Энгельсе.

Считаются наиболее удобными для установки в жилых или общественных помещениях, так как могут одновременно нагревать и готовить горячую воду для бытовых нужд.

Это сильно повышает спрос и предпочтение, хотя для семей с большими потребностями в ГВС производительность двухконтурных агрегатов явно недостаточна.

Если для обеспечения нормального образа жизни требуется большое количество горячей воды, правильнее использовать ее совместно с выносным бойлером. Возможности двухконтурных агрегатов не могут всех устроить, поэтому нужно заранее определиться с объемами ГВС.

Виды

Производитель предлагает котлы с различными возможностями и конструктивными особенностями.

По способу установки бывают только, все котлы напольные предназначены для подключения внешних приводов или бойлеров.

По типу теплопередачи :

  • Конвекция . Нагрев теплоносителя происходит обычным способом, в пламени горелки.
  • Конденсатор . Предварительный подогрев теплоносителя используется с помощью тепловой энергии, получаемой при конденсации паров воды из дымовых газов. В результате начальная температура РО становится выше, что позволяет снизить расход газа и снизить общую интенсивность нагрева. Однако этот режим можно использовать только в низкотемпературных системах и при относительно высокой температуре наружного воздуха, иначе возможность конденсации пара прекратится. В России этот метод малоэффективен.

Тип камеры сгорания :

  • Атмосферная (открытая). Воздух, необходимый для обеспечения горения газа, забирается непосредственно из помещения, где находится котел. Дымоудаление происходит естественным путем, с помощью тяги печного типа.
  • С турбонаддувом (закрытый). Для горения воздух подается специальным вентилятором. Также создается перепад давления, обеспечивающий удаление дымовых газов.

ПРИМЕЧАНИЕ!

Для бытового использования удобнее использовать турбированные котлы. Естественная тяга непостоянна и зависит от многих внешних факторов; в некоторых случаях возможно задымление помещений из-за возникновения обратной тяги.

Модели

Все двухконтурные котлы Buderus мощностью 24 кВт относятся к группе навесных агрегатов.

В списке моделей :

  • Buderus Logamax U042-044-24K . Серия представлена ​​двумя моделями мощностью 24 кВт – с открытой и закрытой горелкой. Конденсационная конструкция позволяет получить повышенный КПД от работы котла, но при этом необходимо будет обеспечить необходимые условия.
  • Buderus Logamax U052-054-24K . Конвекционный двухконтурный котел с горелкой закрытого типа. Обладает возможностью широкой регулировки мощности (в рамках проекта).
  • . Конвекционные котлы с открытой и закрытой камерой сгорания. Относятся к самой популярной группе благодаря низкой цене.

Все модели котлов Buderus мощностью 24 кВт способны отапливать помещения площадью до 240 м2, с одновременной подготовкой и подачей горячей хозяйственно-питьевой воды. Особенностью всех вариантов является требовательность к качеству и полярности подключения питания – обязательно использование стабилизатора и розетки с подключенным заземлителем.

Если этого не соблюдать, плата управления будет постоянно находиться в опасности выхода из строя из-за скачка напряжения.

Технические характеристики

Рассмотрим технические характеристики агрегатов Buderus мощностью 24 кВт :

Устройство

Конструкция двухконтурных котлов Buderus в общих чертах схожа с конструкцией всех современных моделей газовых ед., отличия только в мелких деталях. Основным элементом является газовая горелка, которая устанавливается совместно с медным первичным теплообменником для максимального эффекта.

Теплоноситель, перемещаясь по системе под действием циркуляционного насоса, попадает в первичный теплообменник, где нагревается, и сразу переходит во вторичный пластинчатый теплообменник. Изготовлен из нержавеющей стали. Часть тепловой энергии ОВ отдается на приготовление горячей воды.

Далее охлаждающая жидкость поступает в трехходовой клапан, где получает заданную режимом работы температуру.

Для этого частично смешивается с охлажденной обраткой . Готовый теплоноситель поступает в контур отопления, делает круг и снова поступает в котел. Работой всех агрегатов управляет щит управления, который через систему датчиков постоянно следит за состоянием деталей котла и немедленно уведомляет пользователя о неисправности.

В случае опасности работа котла немедленно блокируется.

Инструкция по подключению

Котел Buderus подключается после установки на сплошную стену или специальный пандус.

Все коммуникации присоединяются к :

  • Прямая и обратная линии отопительного контура.
  • Водоснабжение.
  • Газопровод.
  • Блок питания.

Особое внимание уделяется состоянию соединений газопровода. Их следует проверить мыльным раствором на герметичность. Затем подключается блок питания через специальную розетку с заземляющим электродом.

Котел запускается после заполнения системы водой. . Его заливают с помощью подпиточного крана, доводя давление примерно до 0,8 бар.

Это необходимо для того, чтобы при нагревании не превышалось давление, поэтому вода будет расширяться. После заполнения системы котел включают и устанавливают требуемую температуру теплоносителя. Запустится горелка, заработает котел .

При первом запуске после длительного простоя часто приходится предпринимать несколько попыток запуска из-за наличия в системе воздушных карманов. Когда все они будут удалены, работа агрегата будет стабильной и плавной.

Популярные неисправности

К наиболее частым неисправностям в первую очередь можно отнести выход из строя платы управления.

Возникает из-за неравномерности подачи напряжения. . Выражается в появлении ряда ошибок на дисплее, частом обозначении ошибки А6 (отсутствие пламени) и других сбоях.

Вопрос решается только заменой платы и установкой новой. Проблема повторится, если стабилизатор напряжения не используется.

Еще одна распространенная проблема – неграмотная или самодельная установка. Вариантов тут может быть много, от установки дымохода без необходимого уклона, до перекоса трубы. В результате постоянно будет скапливаться конденсат, который, замерзая, засорит дымоход и вызовет блокировку котла.

ПРИМЕЧАНИЕ!

Установку и первоначальную настройку должны производить только специалисты сервисного центра, иначе риск повреждения оборудования становится слишком велик.

Основные коды ошибок

Рассмотрим наиболее распространенные ошибки :

Код Расшифровка Поиск и устранение неисправностей
h21 Неисправность датчика температуры ГВС Проверить контактную группу, определить работоспособность датчика, при необходимости заменить
Перегрев охлаждающей жидкости Проверить контакты, определить состояние циркуляционного насоса
Останов вентилятора Проверить контакты, заменить вентилятор на новый
Перегрев теплообменника Остановить котел, проверить работоспособность циркуляционного насоса и датчика температуры ОВ, вызвать мастера
4U, 4Y Короткое замыкание или обрыв датчика температуры прямой линии (питания) Проверить состояние датчика и контактов, очистить и переподключить их, при необходимости заменить датчик
Нет пламени Проверить наличие газа в системе и котельном оборудовании, вызвать специалистов
3C, 3L, 3P, 3Y Отказ вентилятора Проверить подключение и работу, заменить
Система видит пламя на неработающей горелке Влага на контактах или плате управления, плохой контакт с массой

Отзывы владельцев

Двухконтурные котлы Buderus 24 кВт описываются в рекламных буклетах в очень выгодном свете.

Посмотрим, насколько достоверны эти данные, используя отзывы пользователей.

Не заинтересованы в предвзятом представлении информации, могут предоставить наиболее реальную информацию:

(( отзывы в целом )) / 5 Рейтинг владельца ( 5 голосов)

Ваше мнение

0″> Сортировать по: Самые последние Наивысшие оценки Самые полезные Наихудшие оценки

Будьте первым, кто оставит отзыв.

Котлы BUDERUS GB142

В спешке? Позвоните нам 844-262-5082

Обновлено

Найдите сертифицированного специалиста по отоплению и охлаждению в вашем районе

Свяжитесь с местным экспертом с самым высоким рейтингом, чтобы помочь со всеми потребностями HVAC вашего дома.

Написать отзыв

“(Удар)дерус”

1.0 рейтинг

Очень не доволен

Худший котел! К счастью, я прочитал руководство в начале установки и узнал, как разобрать, почистить и собрать котел, иначе он не прослужил бы 3 года. Даже при ежегодном регламентном обслуживании у меня неоднократно возникали проблемы с вентилятором, баком, теплообменником и датчиком давления. Это второй котел Buderus, который мне пришлось заменить, вместе с двумя неисправными бойлерами косвенного нагрева.

Lance DelPriore

Brattleboro, VT

“Экономьте деньги, товар воняет”

1.0 рейтинг

Крайне неудовлетворен

Теплообменник вышел из строя через 3 года, и его замена стоила 2400 долларов США. Обслуживание было ужасным, а поставщик Platsky никак не реагировал. Buderus — это ямы, и их поставщик услуг относится к той же категории.

Джеффри Матерсон

Лонг-Айленд, Нью-Йорк

“Buderus отрицает свою ответственность”

1.0 рейтинг

Крайне неудовлетворен

Buderus признает, что устройство находилось на складе в течение 27 месяцев, прежде чем оно было продано мне как новое. Котел потек через 3 года. Дилерская служба заменила два компрессионных фитинга и прокладки внутри шкафа на общую сумму 770 долларов! Сервисмен сказал, что детали выглядят бракованными. Buderus Service отрицает какую-либо ответственность. Завод ответил, и моя претензия была отклонена.

Дэвид Р. Райан

Коннектикут

«Отличный котел, но требует ежегодного обслуживания»

5.0 рейтинг

Очень доволен

5-летний gb142-45 работает отлично, но высокотехнологично, поэтому В. Имп должен правильно проводить ежегодное обслуживание и проверять качество воды. Запчасти дорогие, но их нетрудно достать на восточном побережье (SupplyHouse.com). Сброс Am10 на открытом воздухе не удался через 5 лет, его легко заменить, но Buderus производит замену только по гарантии с помощью лицензированной технологии. Стоимость доставки технологии такая же, как и у гарантийной детали, поэтому просто купили замену. Вентиляционное отверстие и соединения труб склонны к утечке, особенно. Если котел некоторое время остывает, замените прокладки. Высокоэффективная конструкция имеет больше смысла в Европе, где топливо стоит в 2 раза дороже, чем у нас/можно, что компенсирует высокую стоимость запчастей/обслуживания. Поддержка Buderus улучшается: теперь мы общаемся с домовладельцами напрямую, но все гарантийные запросы по-прежнему выполняются только через технических специалистов. В целом отличный котел, но его должен устанавливать и обслуживать специалист, хорошо знающий системы Buderus. Я бы купил снова.

р.с.д.

Гилфорд, Коннектикут

«НИКОГДА НЕ ПОКУПАЙТЕ ЭТОТ КОТЕЛ»

1.0 рейтинг

Очень не доволен

Я купил этот котел по рекомендации моего сантехника, когда строил свой дом в 2009 году. Первые несколько лет он отлично работал. Затем камера сгорания треснула в начале зимы года 4. Около недели без нагрева, потому что, несмотря на то, что она была покрыта гарантией (частично, а не 750 долларов за работу), у Buderus не было лишних блоков в США. Дом снабжения наконец разобрал новый и отдал блок моему сантехнику. Теперь, через 8 лет, у него появился страшный код ошибки 6A. Код ошибки Гугл Будерус 6А. Целые форумы на эту тему. Это может быть вызвано многими вещами. Это был метод проб и ошибок — заменить UBA (540 долларов), карту Ким, печатную плату и т. д. Не повезло. В итоге только что завелась после того, как очередной сантехник обогатил топливную смесь. Никто из аварийных тепловых парней или сантехников ничего не знает об этих установках. По сути, это компьютеры, подключенные к котлу. Ни у кого нет запасных частей для них на свои грузовики. Так что, если это ПН с 8 до 4 и вы не живете рядом со складом, в котором продается Buderus, вам совершенно не повезло. Дайте мне эффективность 85% с высокой надежностью более 9Эффективность 5% с сомнительной надежностью в любой день. Я бы НИКОГДА, НИКОГДА, но один из них снова.

С Пунзак

Норвелл, Массачусетс

Лучшие продукты для обогрева и охлаждения

Смотрите рейтинги и обзоры лучших печей, кондиционеров, тепловых насосов, бойлеров и многого другого.

HVAC Brands

Узнайте больше о системе отопления и охлаждения вашего дома с помощью наших руководств, инструкций, часто задаваемых вопросов, советов и многого другого.


Просмотреть все бренды HVAC

Готовы получить предложение от подрядчика по ОВКВ?

Сообщите нам, какой тип услуги вам нужен, и мы свяжем вас с сертифицированным местным подрядчиком по ОВКВ.

Полное имя

Пожалуйста, введите действительное имя

Пожалуйста, введите действительный номер телефона

Почтовый индекс

Пожалуйста, введите действительный почтовый индекс

С этим почтовым индексом нет дилеров.

Какой тип услуги вам нужен?

Ремонт

Замена

Выберите ремонт или замену

Какая часть вашей системы нуждается в обслуживании?

Нагрев

Охлаждение

Оба

Выберите обогрев, охлаждение или оба

Вводя свой номер телефона и нажимая кнопку «Отправить» ниже, я соглашаюсь со следующим:

  • Я предоставляю свое предварительное прямое письменное согласие на передачу моей информации уполномоченным сторонам FurnaceCompare.com, Networx и Networx, звонящим от их имени, для доставки звонков или текстовых сообщений на мой номер телефона, указанный выше, с целью запросов на улучшение дома и предложения подрядчика с использованием автоматизированной системы телефонного набора или искусственного или предварительно записанного голоса. Я понимаю, что даю это согласие, даже если мой номер телефона в настоящее время указан в федеральном, государственном, внутреннем списке «Не звонить». Я понимаю, что вместо предоставления этого согласия я могу позвонить по телефону 855-335-1188, чтобы получить свое предложение.

  • Я понимаю, что мне не нужно соглашаться на такие звонки или текстовые сообщения в качестве условия для покупки каких-либо товаров или услуг, и что могут применяться тарифы на сообщения и передачу данных.

  • Политика конфиденциальности и условия использования www.furnacecompare.com.

Котел Будерус часы 24 вт коды ошибок. Неисправности газовых котлов Будерус и их устранение. Отдельные контуры отопления

Газовые котлы Immergaz
Модели Eolo Star, Eolo Mini, Nike Star, Nike Mini, Metos. Ремонты и регулировки. Установка, сборка и подключение. Настройки режимов работы и дополнительного оборудования.
Котлы Kentatsu Furst
Настенные модели Nobby Smart. Конденсация Smart Condens. Напольные Сигма, Кобольд. Твердотопливный Элегант, Вулкан. Неисправности и коды ошибок. Описание и характеристики.

__________________________________________________________________________________________________________

Коды ошибок котлов Будерус

А – Прибор находится в режиме “трубочист”. Через 15 минут автоматически отключается режим «трубочист»

H – Котел Buderus находится в режиме отопления.

(=) H – Устройство в режиме ГВС

0A – Активна блокировка часов: время задержки между выключением и включением горелки еще не истекло (сервисная функция 2.3b).

0A – Длительность удержания горячей воды для GB072-24K: интервал времени удержания горячей воды еще не истек (сервисная функция 2.3F).

0C – Горелка включается

0E – Потребность в тепле меньше минимальной тепловой мощности котла. Котел работает в двухпозиционном режиме.

0H – Устройство готово, нет потребности в тепле.

0L – Газовый клапан открывается, первое время задержки.

0U – Котел запускается.

0Y – Фактическая температура подачи выше заданной. Котел выключается.

2E – Ошибка: активна функция прокачки.

2H – Активна защита насоса контура отопления и трехходового клапана от заедания.

2P – Ограничение градиента: слишком быстрое повышение температуры в режиме ГВС.

5H – Проверка котла системой управления

h21 – Повреждение датчика температуры ГВС (GB072-24K)

Снять датчик температуры.

Проверить соединительный кабель на обрыв и короткое замыкание, заменить в случае повреждения.

0Y – Температура на датчике протока больше 95 C.

Это сообщение может появиться при отсутствии неисправности, если неожиданно закрылись все вентили на радиаторах или после забора горячей воды из GB072-24K.

Проверить на наличие повреждений или короткого замыкания датчик температуры подачи и его провод, при необходимости заменить.

0Y – Высокая температура на датчике температуры горячей воды

Проверьте правильность положения датчика.
Проверьте его и, если он неисправен, замените его.
Правильно вставьте KIM, при необходимости замените

2P – Ограничение градиента: слишком быстрое повышение температуры в режиме отопления

Проверить рабочее давление в системе отопления. Откройте сервисные краны.
Электрически подключите насос контура отопления к главному контроллеру BC20.
Проверните или замените насос контура отопления.
Правильно установить мощность насоса или его характеристику и согласовать с максимальной мощностью.

3A – Вентилятор не работает. Проверьте его и, если он неисправен, замените его.

3F – Горелка и вентилятор работают без перерыва 24 часа и отключаются на короткое время из соображений безопасности.

4C – Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов котла Buderus. Если блокирующая неисправность существует в течение длительного времени, то она переходит в блокирующую неисправность.

4U – Неисправен датчик температуры подачи (короткое замыкание). Если неисправность сохраняется в течение длительного времени, на дисплее отображается код неисправности 4U и рабочий код 222

4Y – Неисправен датчик температуры подачи (обрыв цепи). Если неисправность сохраняется в течение длительного времени, на дисплее отображается код неисправности 4Y и код операции 223 9.0003

6A – Пламя не обнаружено. После 4-й попытки зажигания неисправность блокировки переходит в неисправность блокировки.

6L – Нет сигнала ионизации во время работы горелки. Горелка перезапускается. При неудачном зажигании будет отображаться ошибка блокировки 6А, после 4-й попытки зажигания ошибка блокировки переходит в ошибку

8Y – Сработало реле контроля температуры АТ90. Проверьте настройку монитора температуры AT90. Проверьте настройку управления обогревом.

8Y – Неисправно реле контроля температуры AT90. Проверить на наличие повреждений или короткого замыкания датчик температуры и его провод, при необходимости заменить.

8Y – Нет перемычки между клеммами отдельного реле контроля температуры AT90.
Если реле контроля температуры не подключено, установите перемычку

8Y – Реле контроля температуры заблокировано
Разблокируйте реле контроля температуры. Проверьте слив конденсата.
Не работает конденсатный насос – Замените конденсатный насос.

EL – Неисправен главный регулятор BC20 – Замените

3C – Ошибка работы вентилятора. Проверьте вентилятор и его кабель с вилкой, при необходимости замените.

3L – Вентилятор выключился в течение времени задержки. Проверьте и при необходимости замените.

3P – Вентилятор работает слишком медленно. Проверьте и при необходимости замените.

3Y – Вентилятор работает слишком быстро. Проверьте и при необходимости замените. Проверить систему дымохода, при необходимости очистить или отремонтировать.

4C – Ошибка ограничителя температуры теплообменника или ограничителя температуры дымовых газов.
Проверить: повреждение теплообменника/ограничителя температуры дымовых газов и его соединительного провода, при необходимости заменить, рабочее давление в системе отопления, ограничитель температуры, при необходимости заменить, головку насоса, при необходимости заменить насос, предохранитель, при необходимости заменить.
Удалить воздух из котла. Проверить водяной контур теплообменника, при необходимости заменить.
Для котлов Buderus с делителем в теплообменнике проверьте, установлен ли делитель.

4U – Неисправен датчик температуры подачи (короткое замыкание). Проверить на наличие повреждений или короткого замыкания датчик температуры и его провод, при необходимости заменить.

4Y – Датчик температуры подачи неисправен (обрыв цепи). Проверить на наличие повреждений или обрыва датчик температуры и его провода, при необходимости заменить.

6A – Ошибка: пламя не найдено.
Проверить: соединение защитного провода, открыт газовый клапан, давление подачи газа, электрическое соединение, электроды с кабелями, систему дымохода, при необходимости очистить или отремонтировать. Проверьте соотношение газ-воздух, при необходимости откорректируйте. Для природного газа: проверьте переключатель управления расходом газа, при необходимости замените. При работе с забором воздуха для горения из помещения проверьте отверстия для подачи воздуха в помещение и вентиляционные отверстия.
Прочистить слив сифона конденсата. Демонтируйте мембрану в смесительном устройстве вентилятора, проверьте ее на наличие трещин и загрязнений. Очистите теплообменник котла Будерус.
Проверить газовую арматуру, при необходимости заменить. Вставьте KIM правильно, при необходимости замените. Двухфазная сеть (IT): установите сопротивление 2 Ом между PE и N при подключении электронной платы к сети.

6C – В режиме отключения котел регистрирует пламя.
Проверить электроды на загрязнение, при необходимости заменить.

Проверить влажность электронной платы, при необходимости просушить.

6C – После отключения подачи газа обнаружено пламя.
Проверить газовую арматуру, при необходимости заменить. Очистите сифон конденсата.
Проверить электроды и соединительные провода, при необходимости заменить.
Проверить систему дымохода, при необходимости очистить или отремонтировать.

7L – Ошибка времени в первое время задержки. Замените главный регулятор BC20.

7L – Ошибка времени при попытке перезагрузки. Замените главный регулятор BC20.

9L – Дефектная катушка или соединительный провод газовой арматуры

9L – Неисправный газовый клапан
Проверить провода, при необходимости заменить. Замените газовый клапан.

9P – КИМ не распознан. Вставьте KIM правильно, при необходимости замените.

EL – Неисправен КИМ или основной регулятор BC20. Заменить КИМ. Замените главный регулятор BC20.

Неисправности котлов Будерус

1. Горелка не запускается

Аварийный выключатель системы отопления находится в положении Выкл. – Вкл.
Пусковой переключатель системы управления в положении «Выкл. – Вкл.».
Неисправны автоматические выключатели – Проверьте их исправность, при необходимости замените неисправный автоматический выключатель. Поврежден регулятор температуры котловой воды – Проверить и при необходимости заменить неисправные детали. Поврежден защитный ограничитель верхнего предела – Проверьте и при необходимости замените неисправные детали.

Сообщение об ошибке от внешних предохранительных устройств (например, от предохранительного устройства контроля уровня воды) – Пользователь должен проверить котел Будерус, устранить неисправность и при необходимости заменить элемент

Сработала система контроля дымовых газов – AW 10: Разблокировать систему контроля дымовых газов. AW 50: Подождите не более 15 минут. Котел включается автоматически, если есть потребность в тепле. В случае повторного срабатывания проверьте тракт дымовых газов и работу системы контроля дымовых газов. Замените, если он неисправен.

2. Горелка запускается и выходит из строя. Нет искры при зажигании.

Раздается ли звук при образовании искры зажигания при снятии провода зажигания? – Если нет, то: заменить запальный трансформатор. В этом случае замените запальный электрод или запальную горелку.

3. Горелка запускается и переходит в состояние неисправности.

Все газовые краны закрыты – Откройте газовые краны.
Давление подачи природного газа более 8 мбар – Если нет, то: определите причину и устраните неисправность. Воздух удален из газопровода? – Удаляйте воздух до тех пор, пока газ не воспламенится.

4. Горелка котла Buderus запускается и переходит на неисправность. Нет тока ионизации.

Если перепутаны соединения N и L – Устраните ошибку.
Есть ли напряжение между L и PE? – Если нет, то: Выполните заземление РЕ, в этом случае установите изолирующий трансформатор. Плохой контакт провода ионизации – Устраните неисправность, в этом случае замените неисправную деталь. Короткое замыкание на массу на электроде ионизации – Устранить повреждение. Неисправен автомат горения – Замените элемент.

5. Горелка запускается и выходит из строя. Ток ионизации менее 1,5 мА.

Сердечник или керамика ионизационного электрода загрязнены – Очистите ионизационный электрод, при необходимости замените запальную горелку.

6. Звуки кипения

Известковые отложения или накипь в котле – Очистите водяной контур котла в соответствии с рекомендациями производителя. В случае постоянной потери воды определите и устраните причину. При необходимости провести водоподготовку и установить грязеуловитель.

Система управления Buderus Logamatic

Режимы и параметры работы автоматики Logamatic 2107

Поворотом поворотной ручки можно вывести на экран измеряемые параметры со всех подключенных датчиков температуры, а также часы работы горелки .

Последовательно будут показаны следующие параметры:

Температура котловой воды.
– Температура горячей воды.
– Наружная температура (текущее значение, без учета изоляции здания).
– Температура подачи контура отопления 2 (при наличии смесительного модуля FM 241).
– Солнечная температура (при наличии солнечного модуля FM 244).
– Температура горячей воды от солнечного коллектора (если установлен модуль солнечного коллектора FM 244).
– Комнатная температура, отопительный контур 1 (если подключен пульт дистанционного управления).
– Комнатная температура, отопительный контур 2 (если подключен пульт).
– Температура дымовых газов (если подключен датчик температуры дымовых газов).
– Часы работы горелки.
– Часы работы 2-й ступени горелки (при наличии модуля 2-й ступени FM 242).
– Часы работы солнечного насоса (при наличии солнечного модуля FM 244).

Кнопки на системе управления Buderus Logamatic 2107 имеют те же функции, что и кнопки на пульте дистанционного управления. С помощью пульта можно задать режим работы отопительных контуров, оснащенных таким пультом. Кнопки для установки режима работы на
в этом случае система управления остается «без функций», хотя светодиоды будут показывать установленный режим.

При двух контурах отопления работают кнопки режимов работы и светодиоды:

Для обоих контуров отопления одновременно, если не установлен пульт,
– для контура отопления без пульта, если пульт установлен на другой отопительный контур,
– ни для одного из отопительных контуров, если брелки установлены для двух контуров (светодиоды при этом показывают режим работы последнего отопительного контура или контура ГВС, который обслуживался).

На системе управления можно установить: автоматический режим/ручной режим.

Автоматический режим

Система отопления работает в соответствии с установленной на заводе программой отопления. Это значит, что дом будет отапливаться, а подготовка горячей воды будет происходить в определенное время. Как правило, ночью отопление работает при более низкой температуре, чем днем.

С системой управления Buderus Logamatic 2107 вам не нужно каждый вечер закрывать термостатические регуляторы, а открывать их утром. Переключение между нормальным (дневным) режимом и режимом понижения (ночной режим) происходит автоматически.

Время перехода системы отопления из нормального режима (дневной режим) в режим пониженной температуры (ночной режим) устанавливается на заводе в стандартной программе. Вы или оператор системы отопления можете при желании изменить эту настройку.

Ручной режим

Если, например, Вы хотите, чтобы вечером отопление работало дольше, а утром включалось позже, то необходимо вручную выбрать обычный (дневной) режим отопления или режим с пониженной температурой ( ночной режим). Выбранный режим работы будет работать непрерывно.

Выбор автоматического режима

Вместе с зеленым светодиодом (светодиодом) над кнопкой «АВТ» загорается также светодиод над кнопкой «Дневной режим» или «Ночной режим», в зависимости от того, какой режим отопления в данный момент на. Переход с обычного режима на режим с пониженной температурой происходит автоматически по времени, указанному в программе.

При наличии двух отопительных контуров, и только один из них управляется дистанционно, светодиодный индикатор на блоке управления эффективен для отопительного контура без дистанционного управления. Нажмите кнопку «AUT», чтобы выбрать автоматический режим. Система отопления работает по заданной на заводе программе отопления, а это значит, что дом будет отапливаться, а горячая вода будет готовиться в определенное время.

Режимы работы Buderus Logamatic 4211

Установка комнатной температуры для других контуров отопления

Система отопления может работать с несколькими контурами. Если вы хотите изменить комнатную температуру для отопительного контура, отличного от последнего выбранного, нужный контур выбирается первым.

В зависимости от оснащения системы отопления можно выбрать следующие контуры:

– МЭК ИЗ КОНТУРА.
– КОНТУР ОТОПЛЕНИЯ 0 – 8

Если несколько отопительных контуров назначены MEC2, температура для них может регулироваться только вместе. В противном случае появится сообщение об ошибке «НЕВОЗМОЖНАЯ РЕГУЛИРОВКА MEC ИЗ ВЫБОРА ЦЕПИ». В этом случае выберите «MEC FROM CONTOUR».

Откройте крышку. Удерживая нажатой кнопку «контур отопления», выберите поворотным переключателем нужный контур. Отпустить кнопку «Контур отопления». Показанный отопительный контур выбран. Сразу после выбора отопительного контура дисплей переключается на постоянное отображение. Удерживайте кнопку «Температура». Отопительный контур, для которого настроена температура, отображается первым.

Примерно через 2 секунды на дисплее отобразится текущая заданная температура и режим работы. На блоке управления Buderus Logamatic 4211 установите требуемую температуру (здесь: «21C») для отопительного контура. Отпустите кнопку, чтобы сохранить введенное значение. Теперь дневная
комнатная температура установлена ​​на 21С. После этого появится постоянный дисплей.

Отопительные контуры с панелью управления MEC2

При установке специалист по отопительной технике указывает, какие отопительные контуры должны управляться с пульта управления MEC2. Эти контуры отопления называются “MEC O. CIRCUIT”.

Следующие настройки выполняются на MEC2 одновременно для всех контуров отопления MEC:

– настройка комнатной температуры.
– установка переключения лето/зима.
– выбор режима работы.
– включение функции “Отпуск”.
– включение функции “Перерыв”.

Если выбран один отопительный контур, назначенный MEC2, а затем выполнена одна из вышеуказанных настроек, появится сообщение об ошибке «НЕВОЗМОЖНА НАСТРОЙКА MEC ИЗ ВЫБОРА КОНТУРА». Выберите «MEC ИЗ КОНТУРА». для программирования этих настроек.

Отдельные отопительные контуры

Следующие настройки регулятора могут быть выполнены только отдельно для каждого отопительного контура:

– выбор стандартной программы.
– Изменение стандартной программы путем смещения точек переключения.
– добавление или удаление точек переключения.
– объединение или удаление отопительных периодов.
– создание новых программ отопления, ГВС или циркуляционных насосов.

Если “MEC O. ЦЕПЬ.” Выбирается, а затем выполняется одна из вышеуказанных настроек, появляется сообщение об ошибке “HEBO3 TIMER OTD. O. CIRCUIT SELECT”. Программируйте эти настройки отдельно для каждого отопительного контура.

Настройка режима работы циркуляции для Buderus Logamatic 4211

Циркуляционный насос практически сразу подает горячую воду в краны. Для этого дважды в час включается циркуляционный насос на три минуты и подает горячую воду.

Этот интервал может быть изменен специалистом по отопительной технике на сервисном уровне.

Режим циркуляции можно изменить следующим образом:

Открыть крышку.
Удерживая кнопку «контур отопления», поверните ручку управления на «ЦИРКУЛЯЦИЯ».
Отпустить кнопку «Контур отопления».
Постоянное отображение снова появляется на экране.

Выберите один из следующих режимов работы циркуляционного насоса:

“ПОСТОЯННАЯ НАГРУЗКА”
Циркуляционный насос работает независимо от отопительных контуров с заданным интервалом.
Нажмите кнопку «Дневной режим», чтобы выбрать постоянный режим.

“МАШИНА”.
Циркуляция начинается с установленным интервалом за 30 минут до включения первого отопительного контура и останавливается при выключении последнего отопительного контура (заводская настройка).
Также можно ввести собственную программу для циркуляционного насоса.
Нажмите кнопку «АВТ», чтобы выбрать автоматический режим.
Примерно через 3 секунды на экране снова появится постоянная индикация.

“ПРИ ЗАГРУЗКЕ ОВ”
Циркуляционный насос не включается.
При нажатии на кнопку “Горячая вода” циркуляционный насос будет включаться только на время разовой загрузки.
Нажмите кнопку «Ночной режим», чтобы отключить циркуляцию.
Примерно через 3 секунды на экране снова появится постоянная индикация.

Индикация неисправности Buderus Logamatic

Стратегический датчик расхода

Запрошены все доступные шаги.
Датчик расхода агрегата не подключен, неправильно подключен или неисправен.

Проверить подключение датчика расхода.
Замените датчик расхода системы или модуль FM 447.

Датчик наружной температуры

Передает минимальную наружную температуру.
Датчик наружной температуры неправильно подключен или неисправен, напр. в многокотловой установке не подключается к системе управления с адресом 1.

Прервана связь с системой управления с адресом 1.
Проверьте, подключен ли датчик наружной температуры к нужному управлению системой.
Проверить соединение с адресом 1.
Заменить датчик наружной температуры или модуль котла ZM 432.

Датчик протока 1-8

Смеситель полностью открыт.
Если в MEC 2 выбран привод/смеситель, система управления запрашивает соответствующий датчик расхода. Неисправен модуль FM 441/FM 442 или система управления. Проверьте подключение датчика.
Если неисправный отопительный контур должен работать как контур без смесителя, проверьте, установлен ли он на MEC 2 / Сервисный уровень / Отопительный контур – Исполнитель: строка «нет».
Заменить модуль FM 441/FM 442.

Датчик горячей воды

Вода не нагревается. Датчик не подключен, неправильно подключен или неисправен.

Проверить подключение датчика. Замените датчик или модуль FM 441.

Вода остается холодной

Непрерывные попытки загрузить бак ГВС при низкой температуре подачи котла.

Датчик неправильно подключен или неисправен. Датчик неправильно расположен.
Загрузочный насос неправильно подключен или неисправен.
Неисправен модуль FM 441 или система управления.

Проверить работу датчика и загрузочного насоса. Замените модуль FM 441.
Проверьте расположение датчика на баке ГВС.

Термическая дезинфекция

Термическая дезинфекция прервана.
Теплопроизводительности котла недостаточно, так как, например, при термической дезинфекции возникает потребность в тепле от других потребителей (контуров отопления).
Датчик неправильно подключен или неисправен. Загрузочный насос неправильно подключен или неисправен.
Неисправен модуль FM 441 или система управления.
Выбирайте проведение термической дезинфекции в то время, когда нет дополнительной потребности в тепле от потребителей. Проверить работу датчика и загрузочного насоса и при необходимости заменить их. Замените модуль FM 441.

Пульт дистанционного управления 1-8

Поскольку реальная температура в помещении не измеряется, программы коррекции температуры, включения-выключения оптимизации и автовыключения не работают. приспособление.
Система управления работает в соответствии с последними параметрами, установленными на пульте дистанционного управления.
Пульт дистанционного управления неправильно подключен или неисправен.
Проверить работу/подключение пульта дистанционного управления. В этом случае нужно проверить адресацию пульта. Замените пульт дистанционного управления/функциональный модуль.

Связь с отопительным контуром в норме 1-8

Неверная адресация пульта дистанционного управления.
Неправильная проводка дистанционного управления.
Пульт дистанционного управления неисправен. Система управления неисправна.
Проверить работу/подключение брелка.
Замените пульт дистанционного управления/функциональный модуль.

Подключение котла 2-3

Требуются ступени котла 2 или 3.
Система управления с адресом 2 или 3 не найдена на CAN-BUS, хотя она установлена ​​в MEC 2 в меню Стратегия.
Неисправен стратегический модуль FM 447 или система управления.
Проверить адресацию систем управления. Проверьте соединение CAN-BUS.
Неверная настройка стратегии на MEC 2, проверьте количество котлов.
Замените стратегический модуль FM 447.

Датчик температуры котловой воды

Котел работает на максимальной мощности.
Возможна аварийная работа через регулятор температуры.

Замените датчик температуры котловой воды или модуль котла ZM 432.

Дополнительный датчик котла


Смесители открываются полностью. Регулировка Ecostream невозможна.

Датчик не подключен, неправильно подключен или неисправен.
Неисправен модуль котла ЗМ 432 или система управления. Проверьте подключение датчика.
Замените дополнительный датчик котла или модуль котла ZM 432.

Котел холодный

Защита котла (от замерзания и образования конденсата) не может быть обеспечена.
Котел включен на максимальную мощность.
Регулятор температуры или переключатель не установлен в положение «АВТ».
Нет подачи топлива. Датчик неправильно расположен.
Датчик температуры котловой воды неисправен.
Проверьте настройку регулятора температуры или переключите его в положение «АВТ».
Проверить наличие и подачу топлива. Проверьте расположение датчика.
Заменить датчик температуры котловой воды.

Горелка

Защита котла (от замерзания) не может быть гарантирована. Нет горячей воды.
Неисправна горелка, поэтому на клемму BR 9 поступает сигнал неисправности 230 В.
Неисправен модуль котла ZM 432 или система управления.
Устранить неисправность согласно указаниям документации на котел или горелку.
Проверить сигнал неисправности от горелки к клемме BR 9(230 В).
Если сигнал есть: проверить работу горелки. Если нет сигнала: заменить модуль ZM 432.

Страховочная цепь

Защита котла (от замерзания) не может быть гарантирована.
Сработал защитный ограничитель STB по верхнему пределу.
Система управления неисправна.
Найдите причину STB, а затем разблокируйте STB, нажав кнопку заедания.
Проверьте, подключен ли внешний STB.

Внешняя помеха котла (KS)


Неправильно подключен вход ошибки модуля котла ZM 432.
Внешние компоненты неисправны или неисправны.
Проверить работу внешних компонентов и при необходимости отремонтировать/заменить их.

Датчик дымовых газов

Невозможно найти предельную температуру дымовых газов.
Датчик не подключен или подключен неправильно.
Неисправность датчика или системы управления.
Проверьте подключение датчика.

Ограничение дымовых газов

Нет реакции на регулирование. В котле много сажи.
Датчик дымовых газов неисправен.
Котел нуждается в очистке.
Проверьте подключение и работу датчика.

Внешний насос помех 1-8

Нет реакции на регулирование.
Вход неисправности WF 1/2 функционального модуля FM 441 / FM 442 открыт.
Внешне подключенный насос отопительного контура неисправен или неисправен.
Проверить работу подключенного насоса отопительного контура.
Замените соответствующий модуль.

Прием ECO-BUS

Нет реакции на регулирование. Неверная адресация кодирующего переключателя, расположенного на задней панели MEC 2 в модуле управления CM 431 системы управления.
Пример ошибки: Установка с системой управления и положением кодирующего переключателя больше 0.
Проверьте настройку кодирующего переключателя:
Положение 0: Имеется только один элемент шины.
Позиция 1: Главная система управления (ожидаются другие участники BUS!).
Позиция больше 0: другие участники шины.

Конфигурация потока

Невозможно поддерживать рабочие условия котла.
При настройке подающей линии (Стратегия), Различные типы котлов.
При управлении Ecostream через исполнительные механизмы контура отопления все котлы должны иметь одинаковые настройки.

No Master

Защита котла не может быть гарантирована.
Приоритетная подготовка горячей воды невозможна.
Учитывается минимальная наружная температура.
Главная система управления (адрес 1) отключена или отсутствует система управления с адресом 1.
Проверьте адреса участников шины. Главная система управления должна иметь адрес 1.
Проверить связь по шине с адресом 1.

Датчик обратной линии

Контроль температуры обратной линии невозможен.
Датчик не подключен, неправильно подключен или неисправен.
Неисправность датчика или системы управления. Проверьте подключение датчика.

Инертный анод

Без воздействия. Внешний вход WF 1/2 находится под напряжением.
Неисправен модуль или система управления. Замените инертный анод.
Заменить модуль FM 441 в системе управления.

Устройство в режиме “трубочист”. Через 15 минут режим «трубочист» автоматически деактивируется.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приезжайте в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Код ошибки H – Режим отопления

Котел Buderus находится в режиме отопления.

Код ошибки (=) H – Режим ГВС

Устройство находится в режиме ГВС.

Код ошибки 0A – Блокировка

Блокировка часов активна: время задержки между выключением и включением горелки еще не истекло (сервисная функция 2.3b).

Код ошибки 0A для GB072-24K

Длительность поддержания тепла: интервал времени поддержания горячей воды еще не истек (сервисная функция 2.3F).

Код ошибки 0C – Горелка

Горелка запускается.

Код ошибки 0E – Режим включения-выключения

Теплопроизводительность котла меньше минимальной потребности в тепле. Котел работает в двухпозиционном режиме.

Код ошибки 0H – Запрос тепла

Устройство находится в состоянии готовности, потребности в тепле нет.

Код ошибки 0L – Задержка

Газовый клапан открывается, первое время задержки.

Код ошибки 0U – Запуск

Котел запускается.

Код ошибки 0Y – Температура выше заданной

Фактическая температура подачи выше заданной температуры. Котел выключается.

Код ошибки 2E — Прокачка

Ошибка: активна функция продувки.

Код ошибки 2H – Защита насоса

Активна защита насоса отопительного контура и трехходового клапана от заедания.

Код ошибки 2P – Повышение температуры

Ограничение градиента: Слишком быстрое повышение температуры в режиме ГВС.

  1. Откройте сервисные краны.

Код ошибки 5H – Проверка системы

Проверка котла системой управления.

Код ошибки h21 – Датчик температуры

Повреждение датчика температуры ГВС (GB072-24K).

  1. Снять датчик температуры.
  2. Проверить соединительный кабель на обрыв и короткое замыкание, при наличии повреждений заменить.

Код ошибки 0Y – Температура на датчике протока более 95 С

Это сообщение может появиться при отсутствии неисправности, если неожиданно закрылись все вентили на радиаторах или после забора горячей воды из GB072-24K .

  1. Проверить рабочее давление в системе отопления.
  2. Откройте сервисные краны.
  3. Электрически подключите насос контура отопления к главному контроллеру BC20.
  4. Проверните или замените насос контура отопления.
  5. Правильно установить мощность насоса или его характеристику и согласовать с максимальной мощностью.
  6. Проверить на наличие повреждений или короткого замыкания датчик температуры подачи и его провод, при необходимости заменить.

Код ошибки 0Y – Высокая температура на датчике температуры горячей воды

  1. Проверьте правильность положения датчика.
  2. Проверьте его и, если он неисправен, замените его.

Код ошибки 3А – Вентилятор не работает

Проверьте его и, если он неисправен, замените его.

Код ошибки 3F – Не работает

Горелка и вентилятор работают без перерыва в течение 24 часов и отключаются на короткое время из соображений безопасности.

Код ошибки 4C – Блокировка

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов Buderus. Если блокирующая неисправность существует в течение длительного времени, то она переходит в блокирующую неисправность.

Датчик температуры подачи неисправен (короткое замыкание). Если неисправность сохраняется в течение длительного времени, на дисплее отображается код неисправности 4U и рабочий код 222.

Код ошибки 4Y – Датчик температуры

Датчик температуры подачи неисправен (обрыв цепи). Если неисправность сохраняется в течение длительного времени, на дисплее отображается код неисправности 4Y и код операции 223.

Код ошибки 6A – Пламя не обнаружено

После 4-й попытки зажигания неисправность блокировки переходит в неисправность блокировки.

Код ошибки 6L – Нет сигнала ионизации во время работы горелки

Горелка перезапускается. При неудачном зажигании будет отображаться ошибка блокировки 6А, после 4-й попытки зажигания ошибка блокировки переходит в неисправность.

Код ошибки 8Y – Сработало реле контроля температуры AT90

  1. Проверьте настройку монитора температуры AT90.
  2. Проверьте настройку управления обогревом.

Код ошибки 8Y – Неисправное реле контроля температуры AT90

Код ошибки 8Y – Отсутствие перемычки между клеммами отдельного реле контроля температуры AT90

Если реле контроля температуры не подключено, установите перемычку.

Код ошибки 8Y – Реле контроля температуры заблокировано

  1. Разблокируйте реле контроля температуры.
  2. Проверьте слив конденсата.
  3. Не работает конденсатный насос – заменить конденсатный насос.

Код ошибки ЭЛ

Неисправен основной регулятор BC20 – заменить.

Код ошибки 3C – Ошибка работы вентилятора

Проверить вентилятор и его кабель с вилкой, при необходимости заменить.

Код ошибки 3L — Вентилятор выключился в течение времени задержки

Код ошибки 3P — Вентилятор работает слишком медленно

Проверить и при необходимости заменить.

Код ошибки 3Y – Вентилятор работает слишком быстро

  1. Проверьте и при необходимости замените.

Код ошибки 4C – Ограничитель температуры

Ошибка ограничителя температуры теплообменника или ограничителя температуры дымовых газов.

  1. Проверить: повреждение теплообменника/ограничителя температуры дымовых газов и его соединительного провода, при необходимости заменить, рабочее давление в системе отопления, ограничитель температуры, при необходимости заменить головку насоса, при необходимости заменить насос, предохранитель, при необходимости заменить необходимый.
  2. Удалить воздух из котла.
  3. Проверить водяной контур теплообменника, при необходимости заменить.
  4. Для котлов Buderus с делителем в теплообменнике проверьте, установлен ли делитель.

Код ошибки 4U – Датчик температуры

Датчик температуры подачи неисправен (короткое замыкание).

Проверить на наличие повреждений или короткого замыкания датчик температуры и его провод, при необходимости заменить.

Код ошибки 4Y – Неисправен датчик температуры подачи (обрыв цепи)

Проверить на предмет повреждений или обрыва датчик температуры и его провода, при необходимости заменить.

Код ошибки 6A — Ошибка: пламя не обнаружено

  1. Проверить: подключение защитного провода, газовый клапан открыт, давление подачи газа, электрическое подключение, электроды с кабелями, систему дымохода, при необходимости очистить или отремонтировать.
  2. Проверить соотношение газ-воздух, при необходимости исправить.
  3. Для природного газа: проверьте переключатель управления расходом газа, при необходимости замените.
  4. При работе с забором воздуха для горения из помещения проверить отверстия подачи воздуха в помещение и вентиляционные отверстия.
  5. Прочистить слив сифона конденсата.
  6. Демонтируйте мембрану в смесительном устройстве вентилятора, проверьте ее на наличие трещин и загрязнений.
  7. Очистите теплообменник котла Buderus.
  8. Правильно вставьте KIM, при необходимости замените.
  9. Двухфазная сеть (IT): установите сопротивление 2 Ом между PE и N при подключении электронной платы к сети.

Код ошибки 6С – В режиме отключения котел регистрирует пламя

  1. Проверить электроды на загрязнение, при необходимости заменить.
  2. Проверить систему дымохода, при необходимости очистить или отремонтировать.
  3. Проверьте влажность электронной платы, при необходимости высушите.

Код ошибки 6C — Обнаружено пламя после прекращения подачи газа

  1. Проверить газовую арматуру, при необходимости заменить.
  2. Очистите сифон конденсата.
  3. Проверить электроды и соединительные провода, при необходимости заменить.
  4. Проверить систему дымохода, при необходимости очистить или отремонтировать.

Код ошибки 7L — ошибка времени при первой задержке

Код ошибки 7L — ошибка времени при попытке перезапуска

Замените главный регулятор BC20.

Код ошибки 9L – Неисправен газовый клапан

Неисправна катушка или соединительный провод газового клапана.

  1. Проверить провода, при необходимости заменить.
  2. Замените газовый клапан.

Код ошибки 9P — KIM не распознан

Правильно вставьте KIM, при необходимости замените.

Код ошибки EL – Неисправен KIM или главный регулятор BC20

Заменить KIM. Замените главный регулятор BC20.

Коды ошибок газовых настенных котлов Buderus Logamax

Код ошибки 1А – Выход дымовых газов на предохранителе

Проверить тракт выхода газа.

Код ошибки 1L – Выход отработавших газов на камеру сгорания

Проверить теплообменник на загрязнение.

Код ошибки 1Y – Датчик температуры дымовых газов не обнаружен

Проверить датчик температуры дымовых газов и соединительный кабель на наличие повреждений.

Код ошибки 2E – Недостаточное давление наполнения системы отопления

Проверить давление наполнения и при необходимости увеличить.

Код ошибки 2P — слишком большая разница температур

Проверьте насос и байпасную линию.

Код ошибки 4C – Сработал ограничитель расхода

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на печатной плате, удалить воздух из устройства.

Код ошибки 4E – Датчик температуры в камере горелки не обнаружен

Проверить датчик температуры в камере горелки и соединительный кабель на наличие повреждений.

Код ошибки 4Y – Датчик температуры подачи не работает

Проверьте датчик температуры и соединительный кабель.

Код ошибки 5H — связь с EMS прервана

Проверить соединительный кабель и регуляторы.

Код ошибки 6A – Пламя не обнаружено

Открыт ли газовый кран? Проверить давление в газовой сети, подключение к сети, пусковой электрод с кабелем и ионизирующий электрод с кабелем.

Код ошибки 6C — Обнаружено пламя после прекращения подачи газа

Проверьте ионизирующий электрод. Проверить газовый клапан.

Код ошибки 8Y – На ST8 не обнаружена перемычка 161

Если перемычка есть, правильно вставьте штекер, проверьте внешний упор. В противном случае: есть ли перемычка?

Код ошибки 9C – Кодирующая вилка не найдена

Правильно вставьте кодирующую вилку, измерьте и при необходимости замените.

Код ошибки CL – Неисправен датчик температуры горячей воды

Logamax U054-24K

  • Проверить датчик температуры и соединительный кабель на наличие повреждений или короткого замыкания;
  • Неправильно установлен датчик температуры горячей воды.

Logamax U054-24K

  • Проверить место установки, при необходимости демонтировать датчик и установить заново с использованием теплопроводной пасты.

Код ошибки CP – Датчик котла не обнаружен

Проверить датчик котла и соединительный кабель.

Код ошибки EC – Внутренняя неисправность

Убедитесь, что контакты электрической вилки и пусковые провода правильно подключены; при необходимости замените печатную плату.

Код ошибки EL — Неверное опорное напряжение

Замените плату.

Код ошибки ЭП – По ошибке кнопка сброса неисправности была нажата слишком долго (более 30 секунд)

  1. Еще раз нажмите кнопку сброса и удерживайте ее менее 30 секунд.
  2. Датчик наружной температуры не обнаружен. Проверить датчик наружной температуры и соединительный кабель на наличие повреждений.

Неисправности котлов Buderus

Если вы не уверены на 100% в чем проблема и что ее можно решить, срочно обращайтесь в сервисный центр для диагностики и устранения неполадок.

Горелка не запускается

Аварийный выключатель системы отопления находится в положении выключено – включено.

Пусковой переключатель системы управления находится в выключенном положении – включить.

Неисправные автоматические выключатели – проверить их исправность, при необходимости заменить неисправный автомат.

Поврежден регулятор температуры котловой воды – проверить и при необходимости заменить неисправные детали.

Поврежден защитный ограничитель верхнего предела – проверьте и при необходимости замените неисправные детали.

Сообщение об ошибке от внешних предохранительных устройств (например, от предохранительного устройства контроля уровня воды) – потребитель должен проверить котел Будерус, устранить неисправность и при необходимости заменить элемент.

Сработала система контроля дымовых газов:

  • AW 10 – разблокировать систему контроля дымовых газов;
  • AW 50 – Подождите не более 15 минут.

Котел включится автоматически, если появится потребность в тепле. В случае повторного срабатывания проверьте тракт дымовых газов и работу системы контроля дымовых газов. Замените, если он неисправен.

Горелка запускается и выходит из строя. Нет искры при зажигании

Слышен ли звук при появлении искры зажигания при отсоединенном проводе зажигания?

  • Если нет, то – заменить трансформатор розжига;
  • Если это так, замените запальный электрод или запальную горелку.

Горелка запускается и выключается с ошибкой

Все запорные газовые краны закрыты – открыть газовые запорные краны.

Давление подачи природного газа более 8 мбар – если нет, определите причину и устраните неисправность.

Воздух удален из газопровода? Удаляйте воздух до тех пор, пока газ не воспламенится.

Горелка котла Buderus запускается и переходит в состояние неисправности. Нет тока ионизации

Если поменять местами соединения N и L, устраните ошибку.

Есть ли напряжение между L и PE? В противном случае выполните заземление PE, в этом случае установите разделительный трансформатор.

Плохой контакт провода ионизации – устраните ошибку, в этом случае замените неисправную деталь.

Замыкание на массу электрода ионизации – устранить повреждение.

Неисправность автомата горения – заменить элемент.

Горелка запускается и выходит из строя. Ток ионизации менее 1,5 мА

Сердечник или керамика электрода ионизации загрязнены – очистите электрод ионизации, при необходимости замените запальную горелку.

Звуки кипения

Известковые отложения или накипь в котле – очистите водяной контур котла в соответствии с рекомендациями производителя.

В случае постоянной потери воды определите и устраните причину. При необходимости провести водоподготовку и установить грязеуловитель.

2017-04-12 Евгений Фоменко

Особенности котлов Buderus

Немецкая компания Buderus производит котлы, работающие практически на любом виде топлива – твердом топливе, с использованием дров, угля, брикетов, кокса, жидкого топлива, дизельного, газового и электрического. Наиболее популярными являются твердотопливные и газовые.

Твердотопливный полностью автономен, может работать без дополнительных источников энергии (без электричества), на разных видах топлива – дрова, уголь, кокс, брикеты, торф. Имеют длительный цикл горения благодаря большой загрузочной камере и зольнику. Твердотопливные котлы Buderus используются как в качестве автономной системы отопления, так и в комплексе с агрегатами, работающими на газе или дизельном топливе.

Подходит для систем с питанием от насоса и для систем, в которых циркуляция происходит за счет разницы температур горячей и холодной воды, для открытых систем или с расширительным баком. Имеют компактные размеры, их можно устанавливать даже в небольших помещениях .

Газовые котлы наиболее распространены в связи с доступностью и относительно низкой ценой газа. По типу установки делятся на настенные и напольные, по типу использования на одноконтурные и двухконтурные. Несмотря на небольшие размеры, настенные котлы имеют большой диапазон мощностей – от 14 до 100 кВт, наиболее востребованы агрегаты Buderus мощностью 24 кВт.

Котел газовый Buderus

Напольные котлы могут использоваться в жилых помещениях и на производстве, имеют большой диапазон мощностей до 38 мВт. Как и все газовое оборудование, котлы Buderus Logomax оснащены системой автоматического управления. Во время работы система выводит данные об ошибках и неисправностях на дисплей.

Наиболее распространенные коды ошибок и способы устранения неполадок

На примере одного из самых популярных агрегатов компании – Buderus Logamax U042 24K и Buderus Logamax U072 рассмотрим наиболее распространенные коды ошибок котла Buderus.

Ошибка 6a

появляется на дисплее при отсутствии подачи газа. Причин такой ситуации может быть много. Во-первых, следует проверить, открыт ли газовый кран. Если клапан открыт, а система выдает ошибку, проверьте надежность подключения защитного провода, соответствие давления в газовой магистрали номинальному, при обнаружении падения давления отрегулируйте его.

Также причиной может быть отсутствие электроснабжения, нарушение тяги в дымоходе – проверьте тягу зажженной спичкой или свечой. Если пламя не отклоняется в сторону дымохода, значит, он забит и нуждается в чистке. Проверить реле контроля расхода газа, при неисправности заменить реле.


Осмотреть соединения электродов с проводами, если контакты загрязнены, очистить их, подключить, если контакты нарушены. Если вы давно не производили технический осмотр, возможно, загрязнен теплообменник, очистите его, как описано в инструкции к котлу.

Причина неисправности может быть в том, что форсунки горелок загрязнены и их следует чистить щеткой. Может произойти поломка газоблока, ремонту он практически не подлежит, его придется заменить. Иногда при отсутствии естественной вентиляции в помещении, где установлен ваш агрегат, открываются двери, окно или форточка.

Ошибка 3u

также часто появляется на устройствах Buderus Logomax. Эта неисправность возникает, когда дифференциальное реле не работает при выключенном вентиляторе, либо вентилятор работает на слишком высокой скорости, нужно проверить реле и при необходимости заменить его.

Ошибка 4с

означает, что сработал ограничитель температуры теплообменника. Это происходит при падении давления в теплотрассе – проверяйте и регулируйте давление при недостатке воды в системе – учтите, что доливать воду можно только в остывший котел, чтобы не образовались трещины в теплообменнике из-за к перепадам температур.

Система управления котлом Buderus

Может выйти из строя сам термостат, ремонту не подлежит, нужна замена, может сгореть или окислиться соединение, почистить контакты и соединить. Если на индикаторе появился код 4с, причиной неисправности насадки Buderus может быть поломка помпы, замените ее.

При проветривании котла выпустить из него воздух, порядок действий описан в инструкции к прибору. Проверьте датчик температуры дымовых газов и его соединение с проводами, если заметили неисправность, окисление или разрыв, устраните. Так же ошибка возникает при перегорании предохранителя, замените его и если целостность водяного теплообменника нарушена, то его нужно будет либо впаять, либо заменить.

1n (1h)

При превышении температуры дымовых газов на дисплее появляется ошибка 1h или ошибка 1n. Газовая горелка отключается из-за высокотемпературных продуктов горения, возможно, из-за загрязнения котла.

Необходимо почистить котел, подробные рекомендации по этой процедуре вы найдете в инструкции. Датчик дымовых газов может быть неисправен, замените его. Если такая ситуация возникает при первом включении агрегата, это также может свидетельствовать о неправильно спроектированном, слишком узком дымоходе.

2e

Сигнализирует о неисправности котла buderus logomax U042 24k, если температура подачи повышается слишком быстро. При появлении на дисплее ошибки 2е нагрев воды прекращается на 2 минуты.

Панель котла Buderus Logamax U042-24K

Что делать, если это произошло? Для ее устранения проверьте давление воды в системе, при необходимости долейте ее. Второй причиной может быть засор насоса, устраните его.

2p

Ошибка 2p – сигнализирует о чрезмерно быстром повышении температуры в контуре отопления. Для его устранения откройте сервисные краны, проверьте давление воды в системе, прочистите фильтры, проверьте работоспособность насоса, подключение насоса.

3a

Ошибка 3a означает, что вентилятор не работает. Причиной неисправности котлов Buderus Logomax u042 24k и Buderus Logamax U072 может быть залипание контактов дифференциального реле, проверьте реле, если ремонт невозможен, замените его. Возможно, нарушились контакты в проводке или оторвались соединительные шланги.

Возможно, сломался сам вентилятор – отремонтируйте или замените его. Ошибка появляется на дисплее и при нарушении тяги в дымоходе проверьте герметичность соединения с помощью щупа с кольцевой прорезью, прочистите трубы дымохода, если они забиты.

Причины неисправности при ошибке 3с аналогичны причинам ошибки 3а, а также способы их устранения. Еще один фактор, если этот код появляется на индикаторе, иногда на дифференциальном реле может образовываться конденсат. Для ее устранения снимите реле, просушите феном и установите обратно.


3 года

Когда вентилятор начинает работать слишком быстро, на дисплее отображается ошибка 3 года. Проверьте вентилятор и выхлопную систему.

4c

Причины появления на дисплее кода 4c и способы устранения неисправности описаны выше, в наиболее часто повторяющихся ошибках.

Код 6а тоже одна из частых ошибок почему она появляется и как исправить описано выше.

def

Ошибка def означает ошибку горелки, отсутствие ионизации пламени, может возникнуть после отключения газа или при несоответствии давления газа в системе номинальному. В этом случае следует вызвать специалистов газовой службы для измерения давления в системе и его регулировки.

fd

При нажатии кнопки более 30 секунд на дисплее buderus logomax u072 появляется ошибка fd. Для устранения нужно повторно нажать кнопку на время менее 30 секунд.


Перед тем, как приступить к осмотру и ремонту, в случае неисправности необходимо сбросить ошибку, нажав и удерживая кнопку «Сброс» в течение 5 секунд, когда перестанет мигать индикация и значения температуры появляются на индикации. И если только сбой повторяется, приступайте к устранению проблемы.

Другие поломки

Помимо описанных выше, автоматика может подавать сигналы и о других неисправностях на газовых котлах:

  1. Код 4Y появляется на дисплее после падения температуры теплоносителя, например, после отключение электроэнергии.
  2. CL означает неисправность датчика горячей воды. Причиной может быть короткое замыкание датчика и провода, в таком случае датчик придется менять.
  3. На дисплее загорается значение 9C при неправильной установке DIP-переключателей (на модели buderus logomax u042 24k их 8 штук). Проведите настройку согласно таблице в инструкции к устройству.
  4. Код СР отображается, когда автоматика не видит датчик температуры. В этом случае следует проверить контакты подключения датчика и его исправность. Датчик ремонту не подлежит, только замена.
  5. Код d7 указывает на неисправность газового клапана. Проверить подключение газа и работоспособность газового блока, если блок неисправен, его придется заменить.
  6. Код C7 указывает на неисправность вентилятора. Проверьте состояние вентилятора, его проводов и штекера.

Есть проблемы, которые дисплей не обнаруживает. Например, если вы слышите громкий шум воды или вода слишком долго нагревается, следует отрегулировать скорость насоса. Если температура воды на выходе недостаточна, проверьте турбину и при необходимости замените ее.


При проблемах с розжигом необходимо проверить давление газа, отключено ли электричество, посмотреть, не окислились ли электродные соединения с проводами, не засорен ли дымоход и не загерметизирована ли горелка забит.

Дифференциальное реле давления не замыкается.

В этой статье мы подробно рассмотрим ошибки, их возможные причины и способы устранения котельного оборудования Buderus.

Недостаточное давление наполнения системы отопления, необходимо долить воды, низкая скорость вентилятора. Проверить сетевое напряжение, систему дымохода, дифференциальное реле давления не замыкается. В первую очередь проверьте вентилятор и его кабель с заглушкой, а также дифференциальное реле давления и дымоходные трубы и т.д…

Коды ошибок настенных котлов Buderus Logamax

Код

Неисправность

Рабочий код

Описание

208

Котел находится в режиме трубочиста. Через 15 минут режим «трубочист» автоматически отключается

200

Котел находится в режиме отопления.

= Н

201

Котел в режиме ГВС

202

Блокировка часов активна: время задержки между выключением и включением горелки еще не истекло

(сервисная функция 2.3b).

305

Продолжительность горячего резервного копирования для GB072-24K: временной интервал резервного копирования

горячая вода еще не израсходована (сервисная функция 2.3F).

283

Горелка запускается

265

Потребность в тепле меньше минимальной тепловой мощности котла. Котел работает в режиме

вкл-выкл.

203

Котел готов, потребности в тепле нет.

284

Газовый клапан открывается, первое время задержки.

270

Котел запускается.

0Y

204

Фактическая температура подачи выше заданной температуры. Котел выключается.

357

Функция вентиляции активна.

2H

358

Активна защита насоса контура отопления и трехходового клапана от заедания.

342

Ограничение градиента: Слишком быстрое повышение температуры в режиме ГВС.

268

Проверка котла системой управления

h21

Дефект датчика температуры горячей воды (GB072-24K)

Отсоединить датчик температуры.

Проверить датчик температуры, при неисправности заменить

Проверить соединительный кабель на наличие обрывов и коротких замыканий, в случае неисправности заменить.

0Y

276

Температура датчика потока > 95°С.

Это сообщение может появиться без неисправности, если все клапаны на радиаторах внезапно закрылись или после забора горячей воды из GB072-24K.

Откройте сервисные краны.

Проверить на наличие повреждений или короткого замыкания датчик температуры подачи и его провод, при необходимости заменить.

0Y

359

Высокая температура на датчике температуры горячей воды

Проверить правильность положения датчика температуры

Правильно вставьте KIM, при необходимости замените

341

Ограничение градиента: слишком быстрое повышение температуры в режиме обогрева

Проверить рабочее давление в системе отопления.

Откройте сервисные краны.

Электрически подключите насос отопительного контура к главному контроллеру BC20.

Провернуть или заменить насос контура отопления.

Правильно установить мощность насоса или его характеристику и согласовать с максимальной мощностью.

264

Вентилятор не работает

3F

273

Горелка и вентилятор работают без перерыва 24 часа и отключаются на короткое время из соображений безопасности.

224

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов

Если отказ с фиксацией присутствует длительное время, то он переходит в отказ с блокировкой

4U

350

Если неисправность присутствует в течение длительного времени, на дисплее отображается код неисправности 4U и рабочий код 222

4 года

351

Если неисправность присутствует в течение длительного времени, на дисплее отображается код неисправности 4Y и рабочий код 223

227

Пламя не обнаружено.

После 4-й попытки зажигания неисправность блокировки переходит в блокировку

229

Нет сигнала ионизации при работе горелки.

Горелка перезапускается. При неудачном розжиге будет отображаться ошибка блокировки 6А, после 4-й попытки зажигания ошибка блокировки переходит на рапиру

8 лет

232

Сработало реле контроля температуры

АТ90.

Проверьте настройку AT90 датчик температуры.

Проверьте настройку управления обогревом.

8 лет

232

Реле контроля неисправно

температура AT90

Проверить на наличие повреждений или короткого замыкания датчик температуры и его провод, при необходимости заменить.

8 лет

232

Нет перемычки между выводами отдельного реле контроля

температура AT90.

Если реле контроля температуры не подключено, то установить

перемычка.

8 лет

232

Реле контроля температуры

заблокирован

Не работает конденсатный насос.

Разблокируйте реле контроля температуры.

Проверить слив конденсата.

Заменить конденсатный насос.

ЭЛЬ

290

Неисправен главный регулятор BC20

217

Вентилятор не работает.

Проверить вентилятор и его кабель с вилкой, при необходимости заменить.

3 л

214

Вентилятор выключился в течение времени задержки.

Проверить вентилятор и его кабель с вилкой, при необходимости заменить.

216

Вентилятор работает слишком медленно.

Проверить вентилятор и его кабель с вилкой, при необходимости заменить.

3 года

215

Вентилятор работает слишком быстро.

Проверить вентилятор и его кабель с вилкой, при необходимости заменить.

224

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов.

Проверить ограничитель температуры теплообменника и его соединительный провод на наличие повреждений, при необходимости заменить.

Проверить ограничитель температуры дымовых газов и его соединительный провод на наличие повреждений, при необходимости заменить.

Проверить рабочее давление в системе отопления.

Проверить ограничитель температуры, при необходимости заменить.

Проверить напор насоса, при необходимости заменить насос.

Проверить предохранитель, при необходимости заменить.

Удалить воздух из котла.

Проверить водяной контур теплообменника, если

замените при необходимости.

Для котлов с делителем в теплообменнике проверить, установлен ли делитель.

4U

222

Датчик температуры подачи неисправен (короткое замыкание).

Проверить на наличие повреждений или короткого замыкания датчик температуры и его провод, при необходимости заменить.

4 года

223

Датчик температуры подачи неисправен (обрыв цепи).

Проверить на наличие повреждений или обрыва датчик температуры и его провода, при необходимости заменить.

227

Пламя не обнаружено.

Проверьте подключение защитного провода.

Проверьте, открыт ли газовый кран.

Проверить давление подаваемого газа

Проверьте электрическое соединение.

Проверить электроды с проводами, при необходимости заменить.

Проверить систему дымохода, при необходимости очистить или отремонтировать.

Проверить соотношение газ-воздух, исправить, если

необходимость.

Для природного газа: проверить переключатель управления расходом газа, при необходимости заменить.

При работе с забором воздуха для горения из помещения проверить отверстия подачи воздуха в помещение и вентиляционные отверстия.

Прочистить слив сифона конденсата

Демонтировать мембрану в смесительном устройстве вентилятора, проверить ее на наличие трещин и загрязнений

Очистите теплообменник

Двухфазная сеть (IT): установите сопротивление 2 Ом между PE и N при подключении электронной платы к сети.

228

Несмотря на то, что котел выключен, обнаружено пламя.

Проверить электроды на загрязнение, при необходимости заменить.

Проверить систему дымохода, при необходимости очистить или отремонтировать.

Проверить влажность электронной платы, при необходимости просушить.

306

Обнаружено пламя после прекращения подачи газа.

Проверить газовую арматуру, при необходимости заменить.

Очистите сифон конденсата.

Проверить электроды и соединительные провода, при необходимости заменить.

Проверить систему дымохода, при необходимости очистить или отремонтировать.

261

Ошибка времени при первом времени задержки

Замените главный регулятор BC20.

280

Ошибка времени при попытке перезагрузки

Замените главный регулятор BC20.

234

Неисправна катушка или соединительный провод газового клапана

Замените газовый клапан.

238

Газовый клапан неисправен

Проверить провода, при необходимости заменить.

Замените газовый клапан.

239

КИМ не распознан.

Правильно вставьте KIM, при необходимости замените.

ЭЛЬ

259

Неисправен КИМ или главный регулятор BC20.

Заменить КИМ.

Замените главный регулятор BC20.

коды неисправностей газовых котлов Buderus

Неисправность

Горелка не запускается

Включить

Включить

Автоматические выключатели в порядке?

Проверьте и при необходимости замените неисправные детали.

Давление подачи природного газа > 8 мбар?

Устраните ошибку.

Автомат горения неисправен?

Звуки кипения

Известковые отложения или накипь в котле?

Коды неисправностей комбинированных котлов Buderus Logano

Код неисправности

Возможные причины неисправности

Горелка не запускается

Включен ли аварийный выключатель отопления?

Включить

Включен ли пусковой переключатель системы управления?

Включить

Автоматические выключатели в порядке?

Проверить их работоспособность, при необходимости заменить неисправный автомат.

Подключен ли регулятор температуры котловой воды?

Проверьте и при необходимости замените неисправные детали.

Защитный ограничитель верхнего предела подключен?

Проверьте и при необходимости замените неисправные детали.

Сообщение об ошибке от внешних устройств безопасности (например, устройства безопасности уровня воды)?

Пользователь должен проверить систему отопления, устранить неисправность и при необходимости заменить неисправный прибор.

Активирована ли система контроля дымовых газов?

AW 10: Разблокировать систему контроля дымовых газов AW 50: Подождать не более 15 минут. Котел включается автоматически, если есть потребность в тепле. В случае повторного срабатывания проверьте тракт дымовых газов и работу системы контроля дымовых газов. Замените, если он неисправен.

Горелка запускается и выходит из строя. При зажигании нет искры.

Слышен ли звук при образовании искры при снятии провода зажигания?

Если нет, то: заменить трансформатор розжига. Если да, то: заменить запальный электрод или запальную горелку.

Горелка запускается и выходит из строя.

Открыты ли все запорные газовые клапаны?

Откройте запорные газовые вентили.

Давление подачи природного газа > 8 мбар?

Если нет, то: установить причину и устранить неисправность.

Воздух удален из газопровода?

Удалите воздух как можно дольше, чтобы зажечь газ.

Горелка запускается и выходит из строя. Нет тока ионизации.

Не перепутаны ли соединения N и L?

Устраните ошибку.

Есть ли напряжение между L и PE?

Если нет, то: Выполните заземление PE, в этом случае установите разделительный трансформатор.

Плохой контакт провода ионизации?

Устраните ошибку, в этом случае замените неисправную деталь.

Замыкание на массу на электроде ионизации?

Автомат горения неисправен?

Горелка запускается и выходит из строя. Ток ионизации

Сердечник или керамика электрода ионизации загрязнены?

Очистите ионизационный электрод, при необходимости замените запальную горелку.

Звуки кипения

Известковые отложения или накипь в котле?

Очистите водяной контур котла в соответствии с рекомендациями производителя. В случае постоянной потери воды определите и устраните причину. При необходимости провести водоподготовку и установить грязеуловитель

Немецкое качество газовых котлов Buderus привлекает потребителей. Но при неправильной эксплуатации или сильном износе техники рано или поздно произойдет поломка. Большинство неисправностей газового котла система buderus отображает в виде кода на экране. Объяснение ошибок обычно находится в инструкции по эксплуатации.

Наибольшей популярностью у потребителей пользуется модель Logamax, которая производит не только отопление, но и горячую воду. Он оснащен автоматической системой, которая диагностирует узлы и в случае возникновения проблем выводит данные об ошибках.

Если ошибка появляется на экране впервые, необходимо попробовать перезагрузить устройство. Иногда бывает так, что после такой манипуляции она не повторяется. Если снова высветился код неисправности навесного газового котла Будерус, то нужно найти причину проблемы.

Код ошибки Причины возникновения Метод исключения
А- Включен режим “Трубочист”.

Ошибка исчезает через 15 минут

Активирован режим обогрева
= Н Активен режим подачи горячей воды
ОА Котел в режиме между включением и выключением горелки
ОС Пуск горелки
ОЕ Производство тепловой энергии меньше минимальной мощности устройства
ОН Указывает на готовность оборудования к работе
Открытие газовых клапанов
0U Запуск агрегата
0Y Отключение системы, так как температура воды в подающем трубопроводе превысила заданную
Котел находится в режиме вентиляции.

Температура подачи быстро повышается

Измерить давление воды или долить теплоноситель в систему
2H Защита насоса и 3-ходового клапана от заедания
Температура горячей воды быстро повышается. Необходимо, чтобы давление было правильным.

Проверка насоса, его ремонт или замена

Автоматическое тестирование
h21 (кл) Неисправность датчика температуры ГВС Термодатчик и его подключение проверены.
h23 Время проверки истекло Проверка и сброс ошибок
h41 Система не видит насос Проверить проводку и работу насоса
0Y Температура теплоносителя на входе выше максимально допустимой температуры (более 95°С) Диагностика датчика температуры.

Осмотрите насос, подключите его к регулятору.

Регулировка мощности насоса

3А (А3) Вентилятор не работает Подтянуть провода вентилятора, заменить сломанный элемент
3F Непрерывная работа вентилятора и горелки длится более 24 часов. Активация режима покоя
3U Вентилятор вращается слишком быстро Проверка дымохода на исправность:
  • работоспособность датчика тяги;
  • измерение давления в магистрали.
4С (1С) Сработала защита теплообменника от перегрева
4U Возможно произошло короткое замыкание датчика температуры на подаче Проверка контактов, замена детали
4 года Поломка датчика температуры
Нет пламени Полностью открыть газовый клапан.

Возможно нет тяги – следует проверить проходимость дымохода.

Проверить реле протока, при необходимости заменить.

Зачистите контакты датчика и снова подсоедините проводку.

Очистите форсунки горелки.

Замените дефектные детали

Ложный сигнал о наличии пламени в горелке Проверить следующие узлы:
  • проводка датчика пламени на предмет окисления;
  • проходимость дымохода;
  • плата управления
  • ;
  • горелочное устройство;
  • сифон для конденсата для засорения
6 л (по умолчанию) Горелка работает, но нет сигнала от ионизатора Изменить настройки и перезапустить записывающее устройство
Ошибка контроля времени при первой задержке или втором пуске Проверьте проводку, которая ведет к блоку управления.

Замените регулятор BC20

9л (d7) Проблемы с газовой арматурой Проверить газовую арматуру и ее электропроводку
Нет связи с модулем идентификации блока Установите модуль в правильное положение
DIP-регулятор настроен неправильно Реконфигурация
ЭЛЬ Модули управления сломаны Заменить поврежденные элементы
8 лет Переключатель температуры сработал или вышел из строя.

Нет перемычки между клеммами реле

Отрегулировать реле.

Установите перемычку.

Проверьте проводку и работу конденсатора

фд Активация кнопки более 30 сек. Нажмите эту кнопку еще раз и удерживайте менее полминуты

Какие еще проблемы могут появиться у котлов Buderus?

Помимо внутренних ошибок, о которых система сообщает в виде кодов, могут появиться и другие проблемы. Рассмотрим самые распространенные из них.

Горелка не запускается

Причины ситуации, при которой не включается горелка газового котла Buderus, могут быть разными:

  • аварийный выключатель системы отопления выключен;
  • пусковой выключатель системы управления выключен;
  • неисправности автоматических выключателей;
  • сломался регулятор температуры котловой воды;
  • неисправность ограничителя температуры;
  • Сработал мониторинг дымовых газов: AW 10 – включить мониторинг дымовых газов, AW 50 – подождать 15 минут.

Исправляет проблему в зависимости от причины:

  • включить аварийный выключатель;
  • включает пусковой переключатель;
  • проверить работоспособность защитных автоматов, регулятора температуры, при необходимости заменить их на новые.

Устройство должно включаться автоматически при запросе на нагрев. Необходимо проверить работоспособность системы дымоудаления – если она неисправна, ее необходимо заменить.

Горелка зажигается, но быстро переключается на ошибку. При зажигании нет искры.

Проверить, есть ли звук при образовании искры:

  • если нет, то нужно поменять трансформатор розжига;
  • , если да, замените электрод или горелку.

Горелка запускается и выходит из строя

Проверьте, открыты ли запорные газовые клапаны. Если нет, откройте все вентили. Воздуха в газоходе нет? Если он есть, отпустите его.

Горелка запускается и выходит из строя.

Нет тока ионизации

Эта проблема обычно возникает по следующим причинам:

  • перепутаны местами соединения N и L;
  • слабый контакт потока ионизации;
  • замыкание на массу на электроде ионизации;
  • Дефект в автоматической горелке.

В первом случае правильно соедините N и L. Во всех остальных случаях замените сломанный элемент.

Горелка зажигается и переключается с ошибкой. Ток менее 1,5 мА

Эта неисправность возникает при засорении электрода ионизации. Для устранения проблемы следует почистить этот элемент. Если это не помогает, замените горелку.

В котле слышны звуки кипения

Проблема обычно вызвана отложениями накипи или небольшим количеством охлаждающей жидкости в системе. В первом случае необходимо очистить теплообменник от засора, а во втором устранить причину утечки жидкости.

A6 C6 Ошибки A6 C6

Наверняка многие любители современных компьютерных игр при их установке на компьютер сталкивались с проблемой, когда установка подходит к концу, а вместо успешного завершения система выдает сообщение типа «Unarc . dll вернул код ошибки 6”. В чем причина и как исправить эту ситуацию, сейчас будет показано на самых простых примерах.

“Unarc.dll вернул код ошибки 6” сбой: что это значит и в чем причина?

Прежде чем приступить к устранению сбоев, связанных с этим типом ошибок, следует разобраться в причинах их возникновения. Считается, что в большинстве случаев они возникают только при скачивании из интернета и использовании неофициальных установочных сборок, которые принято называть Re-Pack.

К сожалению, чаще всего это не “родные” дистрибутивы игр, а пользовательские наборы, в которых могут отсутствовать или быть повреждены некоторые важные компоненты. К тому же, как правило, они представлены в виде архивов, с которыми также может возникнуть множество проблем.

За установку игр отвечает программа-декомпрессор и две динамические библиотеки – ISDone.dll и Unarc.dll. Код ошибки 6 с разными типами описания сбоя может указывать на наиболее распространенные причины проблем, среди которых можно выделить следующие:

  • повреждение скачанного архива с нарушением целостности;
  • создание архива более высокой версией архиватора, чем та, что использовалась для распаковки;
  • вирусное заражение содержимого архива;
  • сбои в динамических компонентах.

Ошибки компонентов установочного дистрибутива при установке игр

Самая неприятная ситуация для геймера – появление ошибки на завершающем этапе установки игры. Процесс установки может быть завершен уже на 95-99%, но именно в это время появляется критический сбой.

Причина банально проста. Ошибка 6 выбрасывается компонентом Unarc.dll, когда распаковка и установка последних недостающих компонентов невозможна. Как правило, это те архивы, содержимое которых извлекается в последнюю очередь. В официальных дистрибутивах нет проблем только потому, что в наборе есть свой декомпрессор, файлы представлены в виде самораспаковывающихся архивов, либо в процессе распаковки установщик обращается к архиватору, установленному в системе, что соответствует модификации архива программа, с помощью которой архив был первоначально создан.

В то же время в описании часто можно встретить фразы «Unarc.dll вернул код ошибки 6. Ошибка. Операция чтения файла не удалась» или «Ошибка декомпрессии». Первое описание говорит о том, что установщик не может прочитать (распознать) файл, второе — о том, что архиватор не может распаковать содержимое.

Unarc.dll вернул код ошибки 6: как исправить вылет самым простым способом

Первый и самый простой способ исправить поврежденный архив – это попробовать загрузить его на компьютер еще раз.Очень может быть, что он просто не загрузился.

Если повторное скачивание не дало положительного результата, а архиватор в сообщении об ошибке указывает на сбой чтения данных, следует поискать неповрежденный (целый) архив на другом ресурсе и скачать его на свой компьютер.

Устранение неполадок Архиваторы

С другой стороны, когда установщик обращается к архиватору, установленному в системе, или пользователь самостоятельно извлекает содержимое архива в процессе установки, возникает ситуация с появлением предупреждения о том, что Unarc. dll также может возвращать код ошибки 6.

Чаще всего проблема в том, что версия программы сжатия ниже той, которой был запакован архив. Самый простой пример — попытка распаковать архивы, созданные с помощью WinRAR версии 5, аналогичным приложением, но версии 4. Выход из этой ситуации — установить нужную версию архиватора или заменить его на другой эквивалентный (WinZIP, 7- Зип и др.).

Кстати, что касается упаковки архива с помощью 7-Zip, то иногда могут использоваться нестандартные усиленные методы сжатия, которые WinZIP и WinRAR не поддерживают. В этом случае извлечение содержимого должно выполняться исходным приложением.

Проблемы с вирусной инфекцией

Воздействие вируса также нельзя недооценивать. Заразиться может как сам архив, так и динамические библиотеки, участвующие в процессе установки игры.

В первом случае перед распаковкой следует проверить нужный архив на наличие вирусов, во втором – выполнить комплексную проверку всей системы компьютера, активировав углубленный анализ.

Исправление сбоев динамических компонентов, участвующих в процессе установки

Наконец, сообщение “Unarc. dll вернул код ошибки 6″ может появиться и в случае выхода из строя самих динамических компонентов, из-за критического воздействия на операционную систему (некорректное завершение работы, скачки напряжения, ошибки компонентов системы, так далее.).

Для таких случаев тоже есть решение. Поскольку такие сбои невозможно исправить вручную (даже если в систему интегрированы оригинальные библиотеки, скопированные с другого компьютера с аналогичной ОС или загруженные из Интернета), их следует восстановить. Откат системы не рассматриваем, т.к. компоненты могли быть давно повреждены, а контрольной точки для восстановления нет.

Проверить систему можно командой sfc scannow, которая вводится в соответствующей консоли. Проще всего воспользоваться специальными утилитами вроде DLL Suite или Microsoft Fix It!, которые проделают все операции автоматически, без участия пользователя.

Заключение

В завершение темы остается добавить, что самые частые сбои – это именно ошибки архивных данных, поэтому лучше не использовать всякие репаки, а ставить любимые или любимые игры с помощью официальные дистрибутивы. Только в этом случае можно гарантировать, что установка пройдет успешно, и в процессе установки не возникнет проблем.

На всякий случай программы-архиваторы также следует поддерживать в актуальном состоянии, т.к. новые версии, с помощью которых создаются архивы, требуют более мощного сжатия с использованием обновленных алгоритмов, а устаревшие модификации могут не поддерживать такие технологии.

Наконец, здесь не рассматривались проблемы, связанные с повреждением планок оперативной памяти и любыми другими физическими сбоями.

Неисправности, поломки отопительного оборудования неизбежны. В зависимости от модели котла Будерус автоматика оповещает пользователя о проблеме кодом на дисплее или миганием соответствующего индикатора.

В статье рассматриваются причины возникновения ошибки 6а и даются практические советы по устранению неполадок.

На заметку!

Платы управления импортных котлов реагируют на изменение параметров электрической сети. Прежде чем приступить к устранению неполадок Buderus или вашей системы отопления, рекомендуется сделать следующее:

  • проверить напряжение в сети. В паспорте Buderus указано 230 В, и при значительном несоответствии может произойти сбой в работе автоматики и появление ошибок на дисплее;

Проверка сетевого напряжения мультиметром

  • убедиться, что котел заземлен. Плохой контакт в месте подключения проводов может привести к отображению кода неисправности;

  • нажать и удерживать кнопку ОК 10 секунд (если она предусмотрена для данной модели Buderus) – ошибка должна исчезнуть;

Нажать кнопку OK на панели управления котлом Buderus U072

  • выключить и перезапустить котел (кнопка Stand-by на передней панели). Если код 6а не удаляется, необходимо разобраться с причинами, его вызывающими.

Нажать кнопку Stand-by на панели управления котлом Buderus U072

Ошибка 6a (2-й светодиод мигает) – пламя горелки .

Код генерируется в плате управления Buderus при отсутствии тока через электрод датчика ионизации котла. Вероятных причин несколько, и чтобы сократить время на поиск неисправности, желательно придерживаться такого алгоритма действий.

Шаг 1 – проверка линии

Легкая проверка газа

Если на объекте есть газовая плита, то достаточно зажечь все конфорки. Сразу станет ясно, что труба не забита, а давление «голубого топлива» в норме (по интенсивности и равномерности пламени). Если результат отрицательный, придется искать причину.

Что проверить
  • Запорная арматура . Во время длительного отсутствия хозяева обычно перекрывают трубу, а потом забывают о ней. В частных домах устанавливается такой элемент защиты, как запорная арматура.

Краны с рукояткой желтого цвета предназначены для перекрытия газа в газопроводе

Для газопроводов применяют нормально закрытые устройства. Поэтому даже при кратковременном отключении электроэнергии механизм сработает и перекроет линию. Котел остановится и автоматика Buderus покажет ошибку 6а. Якорь взводится вручную.


  • Фильтр . Пренебрежение периодичностью его обслуживания приводит к тому, что загрязнение влияет на интенсивность подачи газа: Buderus останавливается и выдает ошибку 6а.

  • Состояние шестерни (при автономном газоснабжении). Ухудшение теплоизоляции, недостаточное утепление наружного шкафа, оголовка бензобака приводят к обледенению: топливо не доходит до Будеруса.

Редуктор подключается к газовому баллону

  • Бак полный . Ограничение объема производства снижает давление газа до критического значения. Котел не запустится, а автоматика покажет ошибку.

Если дефектов не обнаружено, а газ в Buderus не подается, вероятной причиной кода 6а является счетчик. Но он опломбирован, поэтому приходится вызывать мастера.

Шаг 2 – проверка оборудования
Датчик ионизации

Есть несколько причин, по которым он не сигнализирует о наличии пламени на блок управления Buderus.

  • Загрязнение электрода. Его нужно очистить от копоти, пыли, и ошибка 6а исчезнет.
  • Обрыв, короткое замыкание проводов, плохой контакт в разъёмах, окисление ламелей вилки – легко определить визуально и устранить.
  • Неправильное положение электрода: он не видит пламя. Бывает, когда пользователь самостоятельно обслуживает Buderus. Например, при очистке форсунок горелки котла неаккуратным движением задевается чувствительный элемент. По искре при розжиге можно определить: достаточно ли для воспламенения газа, куда именно он попадает.
газовая арматура

газовый клапан котла Buderus

  1. измерительный штуцер (давление на форсунках)
  2. регулировочный винт для максимального расхода газа

Единственное, что вы можете сделать сами, это проверить целостность подключенных проводов. Регулировать клапан, особенно разбирая узел, не рекомендуется – это прерогатива профессионала.

В инструкции к котлу Будерус описана технология установки арматуры, но самодеятельностью лучше не заниматься – без надлежащих знаний практический опыт грамотно сделать не получится. Будут проблемы с повышенным расходом газа, частыми неисправностями котла Будерус, ошибками на дисплее.

Горелка

При длительном простое отопительного агрегата отверстия форсунок забиваются пылью, при его работе на них оседают мельчайшие частицы сажи (при некачественном топливе, фурнитура не регулируется). С помощью щетки (например, зубной) и пылесоса ошибку 6а можно устранить за несколько минут, и котел возобновит работу.

Шаг 3 – проверка дымохода

Недостаток кислорода, блокировка подачи воздуха на горелку может вызвать ошибку 6а котла Будерус. В первую очередь нужно проверить внешнюю часть коаксиального дымохода. Образование льда препятствует притоку воздуха, появляется ошибка 6а, котел останавливается.

Если пользователь столкнулся с этой проблемой после первого запуска Buderus, желательно пригласить специалиста. Вероятные причины ошибки 6а: неверно рассчитанный диаметр канала, длина трассы, неграмотно составленная схема.

Для агрегатов с открытой камерой вертикальная (ускорительная) часть должна быть не менее длины, рекомендованной производителем (в зависимости от мощности котла). Не разбирайся сам.

Меры, принятые для восстановления работоспособности Buderus, могут не устранить ошибку 6a. В этом случае неисправность нужно искать в плате управления котлом.

Также следует проверить, когда агрегат останавливается вскоре после зажигания. 99% причина в нем; дома не ремонтируется, меняется. Восстановить модуль можно перепрошивкой, но только в сервисном центре.

  • Обеспечение стабильной работы котла, снижение риска возникновения ошибок достигается подключением Buderus через ИБП.

Источник бесперебойного питания СКАТ

Стабилизаторы, настоятельно рекомендуемые менеджерами торговых точек, в случае обрыва ЛЭП, перебоев в электроснабжении не помогут – они лишь сглаживают пульсации, поддерживая значение напряжения в пределах 220, с небольшими отклонениями.

В блоках питания котлов отопления есть аккумуляторы, и в любом случае оборудование не остановится.

  • На работу Будеруса с открытой камерой влияет вентиляция в помещении. Это легко проверить, увеличив тягу: например, открытые окна, двери. Если причина в недостатке кислорода в горючей смеси, ошибка 6а исчезает.
  • Редкий случай, известный из практики: появление такого кода было инициировано трещиной стекла на панели Buderus («окно» камеры сгорания котла). При визуальном осмотре нужно убедиться в отсутствии механических повреждений, герметичности по периметру.

В статье рассмотрены те причины ошибки 6а Buderus, которые устраняются самостоятельно. Экспериментировать, расширять круг устранения неполадок, руководствуясь советами различных специалистов, не рекомендуется.

Импортные газовые котлы дорогие, кроме того, есть отличия в конструкциях модификаций. Достаточно аргументов, чтобы понять: нет результата – к профессионалу.

Если у вас есть опыт как исправить ошибку 6а в газовом котле Будерус или решение исходя из вашего опыта – пишите в комментариях к этой статье, мы постараемся рассмотреть ваш вариант и подробно разобрать его в этой статье или одну из следующих статей.

Добрый вечер, начну с небольшого предисловия. Я ездил на своем Allroad 2010 г.в. к другу для устранения всяких сколов и царапин, т.е. к малярам и жестянщикам, приехал на абсолютно рабочем авто, приезжаю через неделю, выезжаем на улицу сравнивать цвет краски, бабки, номер не горит габаритный огонь и дворники не работают. Сегодня принес ноут и “Вася” 16.9.0, подключаю и вылезают следующие ошибки:
Адрес 05: System Sanc. Метка доступа и запуска: 4F0-910-852.clb
Деталь № SW: 4F0 910 852 B HW: 4F0 905 852 F
Компонент: FBSAUDIC6 ELV H05 0130
Версия: 00H05000 Серийный номер: 106026360 Кодировка 6 10:3002 WSC 02324 785 00200
VCID: 254A0D8DECC9D9697F -8070

Подсистема 1 – Часть №: 4F0 910 132 C
Компонент: 4F 910 335. 903 B903.0002 1 неисправность:
00955 – Ключ 1
002 – Превышен нижний предел 2017.01.20
Адрес 09: Блок управления бортовой сети Маркировка: 4F0-910-279.clb
Деталь № SW: 4F0 910 279 N HW: 4F0 907 279
Компонент: ILM Fahrer h32 0320
Версия: 0009 00040 Серийный номер: 62

0 Серийный номер: 62

0 Кодировка: 0013222

VCID: 346CE0CB0E1F8-8060

Подсистема 2-Часть №: 8K0 910 557 Метка: 8K0-955-559. CLB
Компонент: RegenLichtsensorh04 003
. – Ведомый 01

1 неисправность:
00908 – Блок управления электродвигателем стеклоочистителя
004 – Нет сигнала / связи
Зависание:
Статус неисправности: 01100100
Приоритет неисправности: 1
Частота ошибок: 21
Индекс забывания: 21
Индекс забвения: 21 6 900 км
Обратный отсчет: 0
Дата: 2017.01.26
Время: 13:59:00
Адрес 19: Диагностический интерфейс шины данных (J533) Метка: 4F0-907-468.clb
Номер детали ПО: 4F0 907 468 N HW: 4F0 907 468 G
Компонент: GW-Bem 5Can-M H06 0035
Ревизия: MB200030. Серийный номер: 3000M10A2501B0
. 915 181 C HW: 8K0 915 181 C
Компонент: J367-BDM H07 0125
Серийный номер: 0000000000279

  • 41

    2 найденные разломы:
    02256 – Крысование тока
    001 – Верхний предел превышает – прерывистое
    Замораживание:
    Статус неисправности: 00100001
    Приоритет: 7
    Частота ошибки: 1
    greatting index: 58
    . : 0
    Дата: 2017.01.10
    Время: 22:49:00

    03041 – Акт системы энергоменеджмента.
    000 – –
    Фиксация:
    Статус ошибки: 01100000
    Приоритет ошибки: 7
    Частота ошибок: 3
    Индекс забывания: 44
    Пробег: 101748 км
    Обратный отсчет: 0
    Дата: 2017.01.11
    Время: 01:49:00

    Заморозка:
    Бинарные биты: 00000
    Напряжение: 12,20 В
    Центральный модуль комфорта Оценка 6: 128 40 Системная метка: 4F0-910-289.Clb
    Часть № SW: 4F0 910 289 K HW: 4F0 907 289 K
    Компонент: Komfortgeraet H37 0220
    Revision: 02200027 Серийный номер: 013756326

    00


    3: 328777777777777777277777777777777777777777777777777777777777777777777777777777777777726326

    00. 00200


    VCID: 3260E6D1AD07BED1EA-8066

    Подсистема 1 — Деталь №: 1K0 951 605 C
    Компонент: LIN BACKUP HORN H05 1501

    Подсистема 2 — Деталь №: 4F0 910 177
    Компонент: Innenraumueberw.H01 0020
    01403 — Датчики разбития стекла; задний
    011 – Обрыв цепи
    Замораживание:
    Статус ошибки: 01101011
    Приоритет ошибки: 3
    Частота ошибок: 57
    Индекс забывания: 44
    Пробег: 102216 км
    Обратный отсчет: 0
    Дата: 1. 525 1.529 1.529.0 :12
    01518 – Фонарь заднего хода левый (M16)
    009 – Разомкнутая цепь или короткое замыкание на массу
    Зависание:
    Статус неисправности: 01101001
    Приоритет неисправности: 3
    Частота ошибок: 1
    Индекс забывания: 44
    Пробег: 102216 км
    Обратный отсчет: 0
    Дата: 10,0 9 2017. 15:29:12
    Почему-то “Вася” выдает последнюю ошибку даже при работающем фонаре заднего хода, два раза сбросить и выключить зажигание, а аккумулятор почему-то сел до 30%.
    Может кто подскажет буду очень благодарен а где находится этот датчик

  • Любители скачивать с торрентов взломанные игры и программы, называемые RePacks, могут столкнуться с ошибкой “Unarc.dll возвращает код ошибки – 6”. Кстати, число в этом сообщении может быть абсолютно любым, от 1 до 12, сути это не меняет, причина возникновения всегда одна и та же. В этой статье речь пойдет о том, как исправить эту ошибку, чтобы установить приложение скачивается нормально.

    Что за ошибка

    Прежде чем обсуждать, как исправить ошибку “Unarc.dll возвращает код ошибки – 6”, стоит разобраться в причине ее возникновения. И она довольно проста. При распаковке архива возникает ошибка, из-за которой процесс не может быть завершен. Она может быть вызвана разными причинами, но чаще всего виной всему является отсутствие на компьютере нужного архиватора или его версии. Это явление можно очень легко исправить, о чем будет сказано ниже, но есть и так называемые критические ошибки, которые исправить невозможно.

    Критическая ошибка

    Сразу стоит обозначить критическую ошибку. Если он у вас есть, то вы должны увидеть в сообщении строку, содержащую слова CRC CRC. К сожалению, это невозможно исправить. То есть вы не сможете установить игру или программу, производя манипуляции на компьютере. Однако есть один способ, который может помочь. В статье он стоит первым на очереди, так что если вы обнаружите, что у вас критическая ошибка, обращайтесь к нему.

    Не критическая ошибка

    Но наряду с критической ошибкой есть и некритическая, и, к счастью, она случается чаще, чем первая. Чтобы понять, что это такое, нужно посмотреть на строчку, которая идет после «Unarc.dll return error code — 6», там должна быть надпись: операция чтения файла не удалась. Если вы его видите, то это значит, что один из следующих способов поможет вам это исправить. Но также следует обратить внимание на то, что выполнять их нужно в порядке указанной очереди — это повысит шанс на успех. А некоторые из них работают только в связке с другими, поэтому внимательно читайте инструкцию и старайтесь ничего не пропустить.

    Способ устранения №1: При повреждении архива

    Итак, пора начать рассказ о том, как исправить ошибку “Unarc.dll возвращает код ошибки – 6”. Теперь будет рассказано, как исправить ошибку, если она связана с поврежденным архивом. Кстати, именно этот метод может помочь в случае критической ошибки.

    Дело в том, что в некоторых случаях можно скачать “битый” архив. Причем он может быть поврежден как во время самой загрузки, так и быть таким с самого начала. В этом случае установить игру или программу никак не получится, а поможет только загрузка нового RePack.

    Способ устранения №2: установка архиваторов

    Выше уже было сказано, что более распространенной причиной ошибки является отсутствие нужного архиватора, который мог бы работать с тем форматом, который заложен в самом RePack. Дело в том, что многие авторы, которые делают эти архивы, используют “экзотические” методы архивирования, чтобы максимально уменьшить их вес. Решение «Unarc.dll вернул код ошибки – 6» в этом случае достаточно простое. Вам необходимо скачать и установить на свой компьютер последние версии двух архиваторов: 7-Zip и WinRar. После их установки ошибка должна исчезнуть.

    Средство №3: отключить антивирус и другие функции безопасности

    Хотя представленная ошибка возникает из-за отсутствия необходимых архиваторов, это не единственная причина. И установка сторонних программ не всегда может помочь. Иногда виновником становится антивирус или другие средства защиты Windows. Сейчас мы расскажем, как исправить «Unarc.dll возвращает код ошибки — 6», если виноват антивирус.

    Если у вас установлен антивирус стороннего производителя, проверьте на сайте, как его отключить. Если вы используете Защитник Windows, то зайдите в панель управления, перейдите в соответствующий раздел и отключите защиту в настройках. Вы также можете отключить брандмауэр в панели управления – он также может вызвать ошибку. Кстати, после установки игры или программы средства защиты можно снова включить.

    Способ устранения №4: получение прав

    Вы отключили антивирус, но что делать с “Unarc.dll возвращает код ошибки – 6”, если это сообщение все равно появляется. Сейчас мы рассмотрим достаточно простой способ устранения этой проблемы. Как было сказано в начале статьи, одни способы лучше использовать в паре с другими, это как раз такой случай — используйте с предыдущим.

    Итак, отключите защиту системы и попробуйте запустить программу установки с правами администратора. То есть щелкните по нему правой кнопкой мыши и нажмите «Запуск от имени администратора».

    Способ №5: Увеличение пространства подкачки

    К сожалению, решение проблемы не всегда так просто, как в предыдущем случае. Возможно, ошибка возникает из-за маленького размера файла подкачки. К счастью, вы можете увеличить его в любое время. Теперь разберемся, как это сделать.

      Откройте свойства системы, щелкнув правой кнопкой мыши ярлык «Мой компьютер» и выбрав «Свойства».

      На левой панели нажмите «Дополнительные параметры системы».

      В появившемся окне перейдите в раздел «Дополнительно».

      Введите настройки производительности.

      Перейти в раздел «Дополнительно».

      Нажмите «Изменить».

    Теперь в появившемся окне отметьте первый пункт, выберите диск с файлом подкачки и укажите максимальный размер, равный вашей оперативной памяти, после чего сохраните изменения.

    Способ устранения №6: увеличение оперативной памяти

    К сожалению, решение ошибки “Unarc.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
