Ошибка F.1 котлов Protherm | Причины и способы устранения

Появление ошибки F1 в газовом котле Протерм свидетельствует об исчезновении пламени горелки, при этом одновременно системой безопасности блокируется автоматика розжига и прекращается подача газа.

В газовых котлах Protherm наличие пламени горелки контролируется датчиком ионизации, который расположен непосредственно в топочной камере. Возникновение ошибки начинается со срабатывания датчика ионизации при открытом газовом клапане. Но как только в котле появляется сигнал F1 об отсутствии пламени горелки, автоматика закрывает и газовый клапан.

Ошибка может быть вызвана срабатыванием аварийного термостата, нарушением подачи газа на входе в котёл, несоответствием нижней границы мощности и неправильным расстоянием между концами запальных электродов. Проверяются кабели, датчик ионизации, трансформатор розжига, газовый клапан и автоматика, поддерживающая параметры теплоносителя.

Проверка сбоя сети и правильности подключения

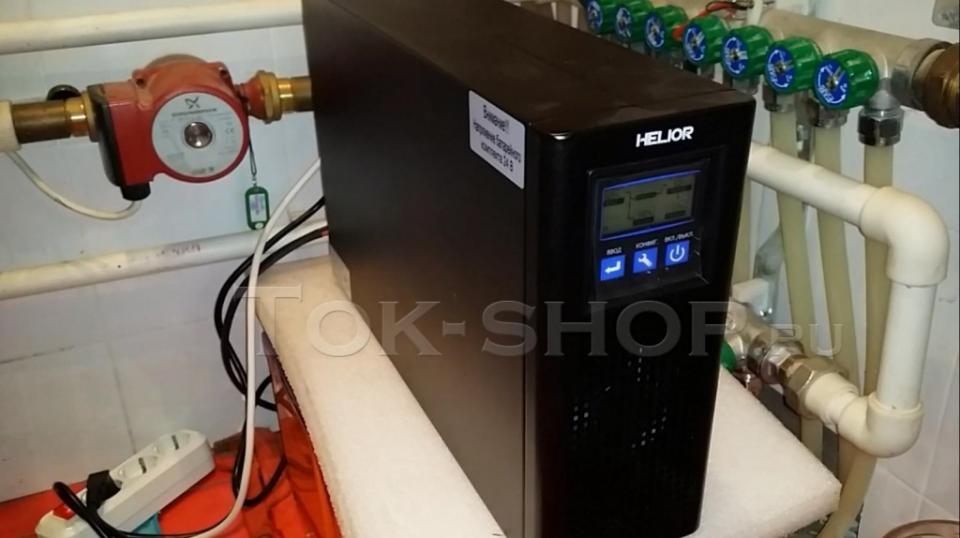

Чтобы проверить, не вызван ли сбой параметрами питающей сети, котёл нужно перегрузить с помощью кнопок Reset, «Сеть» или «Вкл/Выкл». Если ошибка не повторяется, значит причина в подающей сети и желательно подключать питание котла через бесперебойный блок питания со стабилизатором.

Ещё один шаг – проверка правильности подключения фазы. Для некоторых моделей. «фаза» и «ноль» на электронной плате должны совпадать с розеткой питания – нужно просто перевернуть вилку подключения. Целесообразно на вилку и розетку нанести метку.

Проверке так же подлежит качество заземления. Если на корпусе котла присутствует остаточное напряжение, это может вызывать сбой электроники. Для решения проблем с наводками часто применяют диэлектрическую муфту, устанавливаемую на газовой трубе.

Проверка аварийного термостата и его перезапуск

Аварийные термостаты устанавливается в контур отопления или дымоход (для атмосферных котлов).

Датчики выпускаются двух видов – с кнопкой и без. Термостат с кнопкой необходимо включить в исходное положение после срабатывания после уменьшения температуры. Второй тип термостатов – возвратные, они переходят в исходное положение самостоятельно.

Частое срабатывание термостата является отдельной проблемой – перегрев может быть вызван множеством причин.

Проверка газовой магистрали и газового клапана

Следует убедиться, что ошибка F1 на котле Protherm не вызвана прекращением подачи газа. Наличие газа можно проконтролировать по газовой плите – при хорошем качестве топлива и нормальном давлении язычки пламени имеют голубой оттенок.

Вероятные причины прекращения поступления газа в котёл:

  • загрязнение фильтра,
  • неисправность счётчика,
  • блокировка канала газовой магистрали ледяной пробкой, обмерзание и обледенение редуктора,
  • выработка топлива газгольдера.

Проблемы с газовой магистралью должны устранять соответствующие службы.

Проверка газового клапана заключается в продувке внутренних трубок, устранении накопленного шлама в полости входной трубки. Необходимо проверить электрическую часть – обмотки катушек на обрыв и замыкание – и настройки клапана, который должен открываться по минимальному давлению газа.

Проверка датчика ионизации и системы розжига

Срабатывание датчика ионизации при ошибке F1 в котлах Protherm KLOM и других основана на изменении его потенциала при работе горелки. При горении пламени на датчик наводится ток, который сообщает плате управления о включении горелки. Как только пламя гаснет – уменьшается сила тока, и плата управления получает сигнал об отсутствии горения.

При проверке элекрода ионизации нужно обратить внимание на следующее:

  • на контактах не должно быть сырости или появления окислов, в противном случае контакты протираются сухой ветошью и сушатся под струёй тёплого воздуха,
  • изоляция на проводах должна находиться в удовлетворительном состоянии,
  • на изоляторе не должно быть трещин и сколов, важно его рассмотреть, отчистив его от копоти,
  • электрод достаточно хрупок, его нельзя сгибать,
  • проблема с датчиком может быть вызвана его неправильным положением; регулировать электрод нужно только с помощью держателя,
  • нагар, копоть и пыль аккуратно счищаются тряпочкой или мелкой абразивной шкуркой, особенно если электрод давно не обслуживался.

Ошибка F1 котла Протерм может быть вызвана системой розжига. Чистка аналогична обслуживанию датчика ионизации – снятие нагара, установка правильного расстояния между электродами, т.к. большой зазор не даёт появиться искре. Так же можно проверить обмотки трансформатора розжига на короткое замыкание и разрыв.

Проверка форсунок горелки

Покрытые нагаром форсунки горелки могут являться причиной появления ошибки F1 в котлах Protherm. Грязь и нагар снижает поступление смеси топлива с воздухом, что может блокировать работу горелки.

Чистка выполняется с помощью щётки и пылесоса, продувать воздухом форсунки не рекомендуется.

Для ремонта газовых котлов и поиску причин появления ошибок мы рекомендуем пользоваться услугами профессионалов. Специалист, занимающийся ремонтом котлов на постоянной основе, имеет уникальный опыт, который позволяет ему решать проблемы клиента максимально точно и с наименьшими затратами.

По вопросам ремонта газовых котлов, их установки и обслуживания обращайтесь в сервисный центр «Термогаз» по тел.+7 (495) 589-00-07.

Ошибки котла Протерм (Protherm)

  1. Главная
  2. Техподдержка
  3. Ошибки котлов
  4. Ошибка котла Протерм

Заказать обслуживание котла Обслуживание и ремонт котла

Код ошибки Описание Как исправить
F0 Потеря давления в отопительной системеПроизошло снижение давления отопительной воды в котле / системе.
Давление находится на уровне 0,7 бар. Работа котла автоматически остановлена – мигают светодиоды возле символов “индикатор” и “молния”. После повышения давления котел по требованию возобновит свою работу.		 Проверьте:
– давление отопительной воды в котле / системе
– датчик давления или систему кабелей
– плату управления котлом.
Цепь датчика NTC температуры подающей линии разомкнута Обратитесь в обслуживающую организацию.
F1 Исчезновение пламени
Пламя погасло вследствие прекращения подачи газа к котлу – мигает светодиод у символа “молния”		 Проверьте:
– аварийный термостат и при необходимости проведите его перезапуск
– подачу газа на входе в котёл
– настройку мощности котла (нижняя граница мощности не соответствует предписанному значению)
– расстояние между концами запальных электродов + кабели, ионизационный электрод + кабель
– трансформатор розжига
– газовый клапан
– автоматику управления.
Цепь датчика NTC температуры обратной линии разомкнута Обратитесь в обслуживающую организацию.
F2 Неисправность датчика воды отопления
Обрыв или замыкание цепи датчика температуры воды отопления. Котёл отключён – мигает светодиод у символа “молния”		 Проверьте:
– сопротивление датчика
– кабели, соединяющие датчик с панелью управления.
Цепь NTC датчика температуры ГВС разомкнута Обратитесь в обслуживающую организацию.
F3 Перегрев котла
Котёл быстро перегревается. После остывания работа котла возобновляется в зависимости от заданных параметров (температура воды отопления и горячей хозяйственной воды, настройка комнатного регулятора).		 Проверьте:
– фильтр воды отопления (засорение)
– насос воды отопления (загрязнение)
– теплообменник воды отопления / горячей хозяйственной воды (засорение)
– не используется ли неподходящая незамерзающая смесь.
Цепь NTC датчика бойлера ГВС разомкнута Обратитесь в обслуживающую организацию.
F4 Неисправность датчика горячей хозяйственной воды
Обрыв в цепи датчика температуры горячей хозяйственной воды. Котёл отключён – мигает светодиод у символа “молния”
Проверьте:
– сопротивление датчика
– кабели, соединяющие датчик с панелью управления.
Цепь NTC датчика коллектора разомкнута Обратитесь в обслуживающую организацию.
F5 Другие неполадки
Пламя после закрытия газового клапана горит более 5 секунд. Напряжение питания меньше 170 В. Используется несовместимая панель управления или панель дисплея (пользовательский интерфейс).		 Обратитесь в обслуживающую организацию.
Цепь датчика отработанных газов разомкнута Обратитесь в обслуживающую организацию.
F6 Неисправность дифференциального реле или вентилятора (BTV) Неисправность термостата дымовых газов (BOV)
Дифференциальное реле (BTV) остаётся в разомкнутом состоянии. Не работает вентилятор (BTV). Разомкнут термостат дымовых газов (BOV). Котёл отключён – мигает светодиод у символа “молния”		 Проверьте:
– шланг подачи воздуха от вентилятора к дифференциальному реле
– правильное положение шланга дифференциальному реле (место подключения P2) – работу вентилятора.
Цепь датчика тяги разомкнута Обратитесь в обслуживающую организацию.
F7 Ошибка связи
Котёл не распознаёт входных сигналов – мигает светодиод у символа “молния”		 Проверьте:
– подключение разъёмов на панели управления и панели дисплея / пользовательский интерфейс
– панель управления (визуально)
– панель дисплея / пользовательский интерфейс (визуально).
Неисправность подключения NTC датчика температуры в обратной линии, поступающей из солнечного коллектора Обратитесь в обслуживающую организацию.
F8 Неисправность газового клапана
Газовый клапан не реагирует на команды панели управления. Котёл отключён – мигает светодиод у символа “молния”		 Проверьте:
– разъём питания газового клапана
– сопротивление катушки газового клапана.
Цепь NTC датчика заземления бойлера ГВС разомкнута Обратитесь в обслуживающую организацию.
F9 Потеря заданных параметров котла
Могли быть потеряны пользовательские или сервисные настройки некоторых параметров котла.		 Проверьте:
– настройки пользователя
– сервисные настройки котла (параметры мощности котла, выбег насоса).
Цепь NTC датчика вытяжки разомкнута Обратитесь в обслуживающую организацию.
F10 Короткое замыкание NTC датчика температуры подающей линии Обратитесь в обслуживающую организацию.
F11 Короткое замыкание NTC датчика температуры обратной линии Обратитесь в обслуживающую организацию.
F12 Короткое замыкание NTC датчика бойлера ГВС Короткое замыкание NTC датчика температуры ГВС Обратитесь в обслуживающую организацию.
F13 Короткое замыкание NTC датчика бойлера ГВС Обратитесь в обслуживающую организацию.
F14 Короткое замыкание NTC датчика коллектора Обратитесь в обслуживающую организацию.
F15 Короткое замыкание датчика отработанных газов Обратитесь в обслуживающую организацию.
F16 Короткое замыкание датчика тяги Обратитесь в обслуживающую организацию.
F17 Короткое замыкание NTC датчика температуры обратной линии из солнечного коллектора Обратитесь в обслуживающую организацию.
F18 Короткое замыкание NTC датчика заземления бойлера ГВС Обратитесь в обслуживающую организацию.
F19 Короткое замыкание NTC датчика вытяжки Обратитесь в обслуживающую организацию.
F20 Сработал предохранительный ограничитель температуры Обратитесь в обслуживающую организацию.
F21 Котел заблокирован в результате превышения порогового значения Обратитесь в обслуживающую организацию.
F22 В котле недостаточен уровень воды, насос заблокирован либо неисправен Обратитесь в обслуживающую организацию.
F23 Низкий уровень воды: большая разница температур между NTC датчиками на подающей и обратной линий Обратитесь в обслуживающую организацию.
F24 Низкий уровень воды: быстрое повышение температуры Обратитесь в обслуживающую организацию.
F25 Подача воды высокой температуры Обратитесь в обслуживающую организацию.
F26 Неправильное значение силы тока обмоток шагового двигателя газового клапана Обратитесь в обслуживающую организацию.
F27 Ионизационное устройство сигнализирует наличие пламени, хотя газовый клапан закрыт Обратитесь в обслуживающую организацию.
F28 Неудачная первая попытка розжига Обратитесь в обслуживающую организацию.
F29 Потеря пламени во время работы горелки Обратитесь в обслуживающую организацию.
F30 Размыкание цепи блокирующего датчика Обратитесь в обслуживающую организацию.
F31 Короткое замыкание блокирующего датчика Обратитесь в обслуживающую организацию.
F32 Противоморозная защита вентилятора активизирована: обороты вентилятора находятся за пределами допустимого Обратитесь в обслуживающую организацию.
F33 “Противоморозная защита вентилятора активизирована: датчик давления разомкнут Датчик давления не разомкнут (когда вентилятор не работает)” Обратитесь в обслуживающую организацию.
F35 Ошибка в системе дымоудаления Обратитесь в обслуживающую организацию.
F36 Диагностика тяги (только для моделей с отводом продуктов сгорания в дымоход) Обратитесь в обслуживающую организацию.
F37 Обороты вентилятора во время его работы находятся за пределами допустимого Обратитесь в обслуживающую организацию.
F38 Измеряемая частота превышает допустимые пределы Обратитесь в обслуживающую организацию.
F39 Ошибка в автодиагностике котла Обратитесь в обслуживающую организацию.
F41 Неправильное регулирование газа Обратитесь в обслуживающую организацию.
F42 Проблема с кодирующим резистором Обратитесь в обслуживающую организацию.
F43 Неправильная идентификация модели котла Обратитесь в обслуживающую организацию.
F49 Низкое напряжение шины eBus Обратитесь в обслуживающую организацию.
F55 Ошибка датчика CO Обратитесь в обслуживающую организацию.
F58 Никакой обратной связи относительно предварительного нагрева Обратитесь в обслуживающую организацию.
F60 Ошибка в управлении газовыми клапанами + Обратитесь в обслуживающую организацию.
F61 Ошибка в управлении газовыми клапанами – Обратитесь в обслуживающую организацию.
F62 Ошибка газового клапана отключен Обратитесь в обслуживающую организацию.
F63 Ошибка EEPROM Обратитесь в обслуживающую организацию.
F64 Ошибка AOC Обратитесь в обслуживающую организацию.
F65 Перегрев электроники Обратитесь в обслуживающую организацию.
F66 Ошибка в работе шины данных IIC Обратитесь в обслуживающую организацию.
F67 Сигнал о наличии пламени от ASIC недостоверен Диагностированный входящий сигнал о наличии пламени находится вне диапазона (O или 5В) Обратитесь в обслуживающую организацию.
F70 Неправильное OSN Обратитесь в обслуживающую организацию.
F71 Датчик расхода горячей воды постоянно разомкнут Обратитесь в обслуживающую организацию.
F72 Постоянная разница показаний датчика протока и NTC датчика температуры обратной линии Обратитесь в обслуживающую организацию.
F73 Датчик давления не подключен или в нем произошло короткое замыкание Обратитесь в обслуживающую организацию.
F74 Неисправность в электрической части датчика давления (или поврежден провод) Обратитесь в обслуживающую организацию.
F75 Повторяющаяся ошибка датчика давления. После запуска насоса не был зарегистрирован скачок давления. Обратитесь в обслуживающую организацию.
F76 Неисправность теплового предохранителя на первичном теплообменнике Обратитесь в обслуживающую организацию.
F80 Ошибка SHE датчика на входе Обратитесь в обслуживающую организацию.
F81 Ошибка циркуляционного насоса Обратитесь в обслуживающую организацию.
F82 Неисправный анодный тестер Обратитесь в обслуживающую организацию.
F90 Не подключено к модулю APC Обратитесь в обслуживающую организацию.
F91 Неисправность датчика в модуле APC Обратитесь в обслуживающую организацию.

Ошибки напольных котлов Протерм

Ошибка F1 – Потеря пламени

Данная ошибка означает необратимое блокирование автоматики розжига и прекращение подачи газа через газовый клапан, т.е. потерю пламени. Подобная блокировка может возникать в тех случаях, когда, находясь в режиме открытого газового клапана, автоматика зажигания не получает обратный сигнал о наличии пламени от ионизационного электрода. Котел отключится, и на дисплее высветится ошибка F1.
Данная неисправность может быть вызвана также срабатыванием элементов безопасности – аварийного термостата или термостата продуктов сгорания. Низкое давление газа на входе, неправильное электрическое подключение (перепутаны местами фаза и ноль) также могут быть причиной потери пламени.
Для снятия сбоя нажмите кнопку RESET (Сброс).
Если сбой не удается устранить, обратитесь в сервисную организацию.

Ошибка F2 – Неисправность котлового датчика температуры

Сигнализирует неисправность котлового датчика температуры или снижение температуры теплоносителя ниже 3 C.
Котел заблокируется, так как включение при температуре ниже 3 C недопустимо по причине вероятного образования льда.

Ошибка F3 – Перегрев котла Protherm

Сигнализирует, что температура теплоносителя выше 95 C.
Котел выключится из работы.
После падения температуры теплоносителя ниже 95 C котел автоматически возобновит работу.

Ошибка F4 – Неисправность датчика бойлера

Котел прекратит работать на нагрев бойлера. На режим отопления данная неисправность не влияет.

Ошибка F5 – Неисправность наружного датчика температуры

Аппарат работает без ограничений, но температура теплоносителя регулируется по котловому датчику.
Если аппарат не работает в эквитермическом режиме, то подобное сообщение не может появиться.

Ошибки котлов Протерм (Protherm) – ДаблДом

Какие бывают ошибки газовых котлов Протерм

Газовый котёл prothem ошибки возникают чаще всего при неисправности датчика пламени, либо неисправность термостата. Если датчик выдаёт ошибку, которая не позволяет включить котёл, то в этом случае необходимо проверить его работоспособность и заменить на новый.

Однако, если он исправен, а котёл не работает, то необходимо проверить термостат. Для этого нужно нажать на кнопку, расположенную на термостате,и если котёл включится,значит термостат исправен и его нужно заменить. Ошибки котла протерм могут возникнуть также при нарушении контакта между клеммами котла и датчика пламени.

В этом случае следует проверить контакт между клеммами и почистить его от пыли и грязи. Если у вас котел протерм пантера, ошибка сгорит с кодом F4, то это означает, что котёл не может нагревать воду. Причиной является загрязнение контактов в датчике температуры воды. Для устранения неисправности нужно снять датчик температуры и прочистить контакты.

Итак, Протерм котлы электрические ошибки чаще всего возникают по нескольким причинам:



неисправность термостата или его поломка. Это достаточно распространенная проблема, так как термостат не только регулирует температуру нагрева теплоносителя, но и отключает котел в случае перегрева;



  • некорректная работа циркуляционного насоса. Например, если насос вышел из строя, то циркуляция теплоносителя в системе отопления будет происходить с нарушениями;
  • неисправность расширительного бака. В этом случае в системе может быть слишком высокое давление, что приведет к перегоранию предохранителя, а также к выводу из строя насоса или датчика температуры;
  • неисправности системы автоматики;
  • неправильная регулировка температуры теплоносителя.

Коды ошибок котлов Protherm

В газовых котлах Protherm возникающая ошибка появляется на экране дисплея и указывает на то, что произошла какая-то поломка. В дальнейшем коды ошибок могут повторяться, если не устранена причина поломки.

Рассмотрим основные коды ошибок котла Протерм:



Котел Протерм ошибка f

Эта ошибка указывает на то, что произошел сбой в работе датчика тяги, то есть тяга в дымоходе отсутствует. Котел протерм ошибка ф может появиться при неисправности датчика ионизации. Если котел протерм не выключается, то это указывает на неисправность датчика перегрева.



  1. Котел протерм ошибка f1. Эта ошибка, указывающая на то, неисправен датчик температуры. Ошибка f1 на котле protherm может возникнуть и из-за давления в системе отопления.
  2. F04 ошибка газовый котел protherm указывает на засорение теплообменника. Котел protherm ошибка f04 также может появиться в случае, когда теплообменник перегрелся или в нем образовалась трещина.
  3. Ошибка f06 котел протерм указывает на сбой в работе трехходового клапана.
  4. Ошибка f07 ошибка котла протерм может быть связана с неправильным функционированием циркуляционного насоса.
  5. Ошибка котла protherm f08 указывает на неисправность термостата перегрева, который необходим для защиты от перегрева теплоносителя.
  6. Ошибка f20 на котле protherm свидетельствует о том, что произошла ошибка в контроле пламени.
  7. Ошибка f23 информирует о проблемах с датчиком температуры,который находится во внутренней камере сгорания.
  8. Ошибка f24 возникает в случае, если произошла ошибка при контроле ионизации пламени.
  9. Ошибка f22 говорит о том, проблема с датчиком ионизации.
  10. Ошибка f28 на котле protherm указывает на проблему с системой контроля пламени.

Как исправить ошибки котлов Протерм

Ошибки котлов Protherm часто возникают из-за неправильной эксплуатации устройства или неправильной установки и подключения. Возникающие на дисплее коды ошибок свидетельствуют о неисправности в работе оборудования.

Например, ошибки котлов Протерм Скат чаще возникают из-за того, что в котле отсутствует тяга, либо котел не получает достаточное количество воздуха.

Ошибка котла протерм гепард свидетельствует о неисправности датчика температуры.

Ошибки котлов Протерм Медведь указывает на неисправность термостата.

Если в процессе эксплуатации котла возникают ошибки, то следует отключить устройство от электросети и устранить причину неисправности. Затем запустить котел снова.Если ошибка не исчезла, то нужно обратиться в сервисный центр.

Как правило, устранение неисправностей не требует сложного ремонта.Большинство ошибок связаны с проблемами в электрической цепи.

При этом необходимо проверить все контакты, кабели, соединители, предохранители.При наличии ошибки в работе котла, следует проверить напряжение в сети и мощность используемого блока электропитания. Если мощность блока питания недостаточна для работы котла, то его следует заменить.



Коды ошибок газового котла Protherm

Световая индикация для серии Изумруд 31-34 кВт.

I индикация

Код ошибки

 Причина ошибки

Красный мигающий

Ошибка рисования

Ошибка давления воздуха: трубка Вентури или дымоход забиты, конец коаксиального дымохода замерз, вентилятор или аварийный выключатель сломан, цепи датчика перегрева 65°С (только для котлов с открытой камерой сгорания).

Мигает 1 раз зеленым, 2 раза красным

Ошибка НТС контура отопления

Перегрев или выход из строя датчика НТС (контур обогрева)

Мигает 1 раз зеленым, 3 раза красным

Ошибка НТС контура ГВС

Перегрев или неисправность датчика НТС (контур ГВС)

Мигает 1 раз зеленым, 4 раза красным

Перегрев теплообменника

Температура воды превышает 92°С: обрыв цепи датчика перегрева, воздушная пробка в системе отопления, насос не обеспечивает номинальный расход теплоносителя.

Мигает 1 раз зеленым, 6 раз красным

Нет зажигания

Невозможность розжига: перебои с подачей газа, обрыв (пробой) в цепи зажигания.

Мигает 1 раз зеленым, 7 раз красным

Ложное сгорание

Система контроля пламени вышла из строя: сбой подачи газа в систему газоснабжения, сбой датчика ионизации, сбой платы управления.

Красный свет

Остаточное пламя на горелке

Отключение газа через 4 сек. После отключения устройства: негерметичен газовый клапан котла, неисправна плата управления.

Красный и зеленый одновременно

Ошибка обращения

Низкое давление в контуре отопления, неисправность датчика давления (расхода), засорение крыльчатки насоса или обратного фильтра, неисправность циркуляционного насоса.

Зеленый мигает (интенсивно).

Защита от замерзания *

Режим защиты от замерзания активен

Мигает зеленым (3 секунды не горит, 0,1 секунды горит)

Режим тестирования*

Режим принудительной циркуляции

Мигает зеленым (3 секунды не горит, 0,2 секунды горит)

Режим ожидания*

Котел в рабочем состоянии, горения нет

Горит зеленый свет

Обогрев*

Режим обогрева включен

Коды ошибок для серии Diamond, Ruby

Е1 – ошибка утечки дымовых газов – проверьте, не забит ли вентиляционный патрубок, исправность прессостата и вентилятора;

Е2 – ошибка датчика отопления – проверьте правильность работы датчика температуры контура отопления;

Е3 – Ошибка датчика температуры ГВС – проверить достаточно ли напор воды, работоспособность датчика температуры ГВС;

Е4 – высокая температура теплообменника – проверить краны отопления, целостность цепи датчика перегрева;

Е6 – тушение пожара – проверить напряжение в сети, засорение газового клапана, исправность системы розжига, отсутствие электрических помех. Изоляция в нем;

E7, Eb – ошибка системы зажигания – система обнаружила проблему в устройстве зажигания, проверьте наличие нагара или влаги на электродах и датчике ионизации, стабильность подачи газа, возможна неисправность платы управления;

ЭП – ошибка отопительного контура – проверить давление воды в отопительном контуре, исправность датчика давления, исправность автоматического деаэратора

И циркуляционный насос. Полное отсутствие индикации – поврежден шнур питания, неисправна плата управления или дисплей.

Световая индикация для серии Emerald

Примечание. Чтобы проверить код ошибки, откройте заднюю крышку панели управления.

ВНИМАНИЕ!!!

Индикаторы расположены на лицевой стороне платы управления котлом. Для котлов новой версии – индикация на передней панели управления.

Индикация состояния диодов

Причина ошибки

Тип ситуации

Диоды интенсивности пламени

Красный мигающий

Посторонние предметы в вентиляционной трубе Вентури или дымоходе, замерзание головки дымохода, неисправный вентилятор

Ошибка рисования

Первый

красный свет

Ошибка датчика температуры отопительного контура

Перегрев теплоносителя

Второй свет горит

Красный свет

ошибка датчика температуры

Третий

Красный свет

Пробка в системе отопления, обрыв цепи датчика перегрева, неисправен насос.

Перегрев теплообменника (температура превышает 92°С)

Четвертый

Красный свет

Нарушение подачи газа, обрыв (поломка) цепи зажигания.

Ошибка зажигания

Горят первая и пятая лампочки

Красный свет

Перебои в подаче газа, выход из строя датчика ионизации или платы управления.

Сбой в системе контроля пламени.

Горят вторая и пятая лампочки.

Красный свет

Отсутствие газовой арматуры, выход из строя платы управления.

Остаточное пламя на горелке (гаснет более 4 секунд после выключения).

Все диоды мигают последовательно, с частотой 1 раз/сек.

Красный и зеленый

Низкое давление в трубах, неисправен датчик давления (проток), забита крыльчатка циркуляционного насоса, неисправен насос.

Нарушение кровообращения.

———

Мигает зеленым, с частотой 4 раза/сек.

Температура охлаждающей жидкости ниже 5 градусов.

Защита от замерзания

———

Мигает зеленым (3 секунды горит, 0,2 не горит).

Охлаждение теплообменника.

Включается циркуляционный насос.

———

Зеленый мигающий

Нет запроса на включение горелки.

Ожидание в режиме обогрева.

———

Горит зеленый свет

Нет.

Обогрев

———

Протерм 80Е. Ошибка F1 | Форумы DIYnot

Крис116
