Ошибка f3 котла Protherm – FixBroken.ru

В заводской инструкции не дается подробных указаний по устранению неполадок газового отопительного оборудования, а по ряду пунктов производитель рекомендует сразу же обращаться в сервисную организацию. С ошибкой f3 напольных котлов Протерм пользователи сталкиваются регулярно. Код не является признаком серьезной поломки, часть проблем решается самостоятельно. Как – читатель узнает из статьи.

Расшифровка

Смысл ошибки f3 – в перегреве котла Protherm вследствие недостаточной циркуляции жидкости. При достижении t0 теплоносителя значения 90 0С срабатывает защита (термостат), работа агрегата блокируется. После остывания происходит повторное автоматическое включение.

Высвечивается ошибка F3 на панели управления котла Protherm Пантера

Сложность поиска причины ошибки f3 – во множестве факторов, инициирующих реагирование термостата и появление этого кода. Чтобы котел Протерм не простаивал, а батареи отопления не остывали, рекомендуется следующая методика решения проблемы.

  • Диагностика оборудования и контура начинается с простейшего действия – перезапуска. Нажать и в течение 5 сек удерживать кн. Reset. Если ошибка f3 – результат сбоя в электросети, исчезнет.
Сброс ошибки F3 на панели управления котла Protherm Пантера
  • Перевести переключатель насоса (на корпусе прибора) на повышенную скорость. Если причина ошибки f3 в замедленном вращении крыльчатки, уберется. Но это временная мера – с помпой котла Protherm придется детально разбираться.

Что проверить
Давление

Причина перегрева – в уменьшении объема жидкости. Отопительные системы открытого типа в частном секторе редкость. В закрытом же контуре критическое повышение температуры, ошибка f3 вызывается протечкой. Проверить давление: в случае ухода стрелки манометра из зеленого сектора подпитать магистраль. После пуска котла Протерм контролировать t0.

При повторном появлении кода неисправности выявить место протечки. Если она явная, на полу образуются подтеки, лужицы. Сложнее, когда причина ошибки f3 Protherm в небольшом дефекте: ослаблении стыка, микротрещине. В этом случае перегрев возникает периодически и проблема решается заполнением системы.

Обнаружить поврежденный участок трассы трудно – жидкость, выделяющаяся мельчайшими каплями, с нагретой поверхности испаряется, не успевая стечь на пол. При качественном теплоносителе на металле (пластике) не остается характерных разводов с желтизной. Решение одно: дать котлу остыть и выждать. Снижение температуры исключает испарение, а потому поврежденный участок несложно вычислить по появившемуся пятну на полу. У хорошего хозяина всегда предусмотрен альтернативный способ обогрева жилища – дом без отопления на пару часов не останется, да и батареи вследствие инерционности системы не остынут.

Протечка в котле Protherm. Пришлось перебрать почти все соединения с пластиком.

На заметку! Не всякая незамерзающая жидкость пригодна для использования в системах обогрева. Если ошибка f3 появилась после заполнения контура таким теплоносителем, проверить соответствие его характеристик и свойств. Причина кода неисправности котла Протерм – смесь не подходит по условиям применения (заменить).

Мнение эксперта
Настройки

Нередко сбиваются при скачках или временном отключении напряжения. Перегрев, ошибка f3 появляется в результате некорректной работы газового клапана. На заводе ГК регулируется по давлению (минимальному и максимальному) в соответствие с характеристиками котла Протерм. Если сбита настройка Pmax, то при заданном режиме к горелке газ поступает в объеме, превышающем расчетную величину. Возрастает интенсивность пламени – перегрев – ошибка f3.

Нужно зайти в меню и просмотреть соответствующие параметры. Один из них – «стартовая» температура для насоса. Он вступает в работу при достижении t0 определенного значения. Неправильная величина, запоздалое включение помпы – появляется ошибка f3, исчезающая после начала циркуляции. Некритично, но исправить нужно – иначе повышенный износ оборудования и преждевременный ремонт (замена) узлов обеспечены. Рекомендуемые значения указаны в инструкции котла Protherm. Там же и методика настройки.

Совет

При устранении ошибок, регулировке руководствоваться этим документом, а не подсказками знакомых или информацией с форумов. Есть много нюансов, влияющих на функционирование оборудования – схема обвязки, модификация котла Protherm (KLOM, KLZ, TLO), вид топлива (магистральное, сжиженное) и ряд других.

Схема обвязки котла Protherm

Причины неисправности
Блокировка канала

Ошибка f3 котла Протерм – результат нарушения (полного отсутствия) циркуляции теплоносителя.

Причины
  • Воздух в контуре. Даже в герметичной системе не избежать появления его пузырьков. При нагреве жидкости газообразование – процесс естественный: чем выше температура, тем интенсивнее. Автоматические клапана не всегда работают корректно, нередко выходят из строя. Пройти по магистрали и стравить, где предусмотрено, вручную. В том числе, и из насоса Protherm.
  • Загрязнение фильтра. В ряде моделей Протерм прибор установлен на входе в котел; предотвращает попадание в теплообменник, внутренние трубы наносов из контура отопления. Снять, промыть, в том числе магистральный «грязевик», фильтр на обратке ГВС, и ошибка f3 уберется.
  • Предохранительный клапан. Канал протока блокируется накипью, циркуляция останавливается, высвечивается ошибка по перегреву.
Предохранительный клапан котла Protherm
  • Забитый теплообменник. В его полости постепенно накапливаются солевые отложения, занесенные из труб микрочастицы. Прибор нуждается в регулярной чистке, и чем жестче вода, тем чаще. Несоблюдение периодичности регламентных работ – причина ошибки f3 котла Protherm. В напольных моделях теплообменник чугунный, демонтажу при ТО не подлежит. Методика удаления накипи несложная: изучив вопрос, работу можно выполнить без привлечения профессионала. При подключении к котлу Протерм бойлера не забывать о змеевике резервуара. Если он косвенного нагрева, становится причиной ошибки f3. Проблема решается аналогично – промывкой.
Забитый теплообменник котла Protherm
Насос

Некорректная работа помпы, остановка отражаются на скорости перемещения теплоносителя и вызывают ошибку f3 Protherm.

Причины
  • Не подается напряжение питания. Если при пуске котла и достижении заданной температуры «старта» вал насоса не вращается, проверить линию между ним и ЭПУ. Обрыв, замыкание, ненадежный контакт – причина ошибки f3. Дефекты устраняются самостоятельно.
  • Механические неисправности: искривление вала (не лечится, насос менять), окисление, деформация крыльчатки, накипь на ней и роторе, разрушение опорного подшипника, закупоренный внутренний канал удаления воздуха – часть дефектов устраняется чисткой, промывкой под проточной водой. Но с учетом важности узла в конструкции котла Protherm и невысокой стоимости профессионалы рекомендуют менять. Самостоятельная сборка, неправильная центровка часто влечет некорректную работу прибора, и ошибка f3 станет появляться регулярно.
  • Электрическая часть: проверяется обмотка на обрыв (R=∞) и КЗ (R=0). Межвитковое замыкание приводит к тому, что ротор не развивает требуемые обороты, насос не выходит на режим, что влечет перегрев котла Протерм, ошибку f3. Решение однозначное – помпу менять.
Насос котла Protherm работает шумновато на стороне всасывания шлам

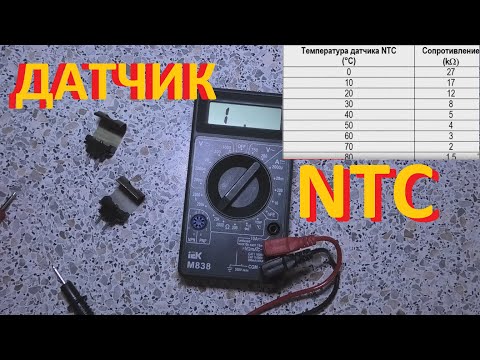

Температурный датчик

Ошибка f3 формируется на основе сигнала от аварийного термостата (устанавливается на выходной трубе из теплообменного прибора). Но следует проверить все имеющиеся в котле Protherm датчики (контуров ОВ и ГВС). В исходном положении цепь разомкнута, при достижении температурой определенной величины замыкается, на ЭПУ подается сигнал о срабатывании. Проверить несложно, измеряя мультиметром сопротивление между выводами при разных значениях t0.

Температурный датчик nts Gepard Protherm
Электронная плата

ЭПУ – «мозг» котла Протерм, инициирующий все процессы на основе заложенной программы. Плата управляет работой насоса, регулирует мощность. Ошибка f3 Protherm возникает, если помпа не переключается на расчетный режим, отсутствует выбег (для отопления: обеспечивается циркуляция при выключении горелки для избежания перегрева). Распространенная неисправность: обрыв линии, подгорание контактов реле.

При подозрении на ЭПУ сообщить в сервисную организацию при вызове мастера модель, серию, год выпуска котла Протерм, обозначение платы (нанесено на панели буквами и цифрами). Проблема с ошибкой f3 решается заменой узла – диагностика на дому, без стенда-имитатора, результата не даст.

Электронная плата для настенных моделей Protherm MOV Гепард

Практические советы
  • Подключение отопительного агрегата к сети питания через ИБП исключает появления случайных ошибок, вызванных сбоями напряжения. В отличие от стабилизатора, блок обеспечивает непрерывную работу котла Протерм даже при обрывах на линии, неполадках автономного генератора за счет емкости аккумуляторов (присоединяемых или встроенных). Для загородных объектов – идеальное решение.
  • На заводе патрубки котла блокируются транспортными пластиковыми заглушками, исключающими загрязнение внутреннего контура Protherm. Нередко малоопытные мастера или пользователи, самостоятельно выполняющие обвязку агрегата, принимают их за уплотнители и не демонтируют. Отсюда отсутствие циркуляции, перегрев, ошибка f3. Проверить, убрать.

Такой код неисправности появляется, если к котлу Протерм присоединен неправильно выбранный по характеристикам внешний бойлер. Несоответствие мощностей вынуждает отопительный агрегат работать на пределе сил, чтобы довести t0 ГВС до заданного значения. Проверить несложно снижением выставленной температуры горячей воды: если ошибка f3 уберется, причина в завышенном объеме резервуара.

Статья помогла? Сэкономил? Помоги развитию проекта прямо сейчас.

Понравилась статья? Репост будут лучшей благодарностью.

Основные ошибки котла Протерм Леопард

________________________________________________________________________________


Ошибка с кодом F1

Прерывание розжига газового котла Протерм Леопард. Отсутствует подача газа к газогорелочному блоку. Запорный вентиль на входном газопроводе закрыт. Откройте распределительный вентиль. Удалите воздух из трубопроводящей магистрали, если осуществляется первый запуск агрегата. Измерить давление газа, подающегося к газовому блоку. Установочные параметры давления даются в инструкции по эксплуатации. Помимо этого, требуется отладить на форсунке газовое давление (минимум / максимум). Газовый клапан сломан. Клапан газа потребуется поменять на новый, если фиксируются его неполадки. Неправильная работа электрода ионизации либо его неисправность. Проверьте и настройте расстояние между электродом розжига и горелочным блоком. Если на электроде ионизации замечено слишком много сажи, прочистите его. Неполадки элементов газовой аппаратуры, например, замыкание либо обрыв в контактах катушек газового клапана. Если имеются данные неполадки, поменяйте газовый клапан. Стал залипать газовый клапан. Спереди у клапана есть штуцер.

Прикрепите силиконовый патрубок к нему и удалите избыточное давление. Мощность розжига газового котла Protherm Leopard недостаточная. Войдите в пользовательское меню агрегата и настройте требуемую мощность. Сбой работы модуля электроники или он поврежден. Если трансформатор розжига перестал срабатывать, потребуется перезапустить агрегат. При повторном отображении ошибки F1 поменяйте или отремонтируйте плату управления. После этого проверяется заземление. Не разрешается присутствие напряжения на корпусе. Выключение котлоагрегата в некоторых случаях происходит вследствие избыточного количества конденсата. Ионизационный электрод, горелочное устройство и топку понадобится почистить тщательно от конденсата. Ионизационный электрод поломался. Пламени на горелке нет, однако определяется модулем автоматики. Возникло нарушение соединений или замыкание проводки от управляющей платы до электрода розжига. Диагностируйте электрическую цепь и исправьте неполадки.

Ошибка F0 (F7)

Сниженное давление в системе. Котел Протерм Леопард выдает ошибку F0, если в контуре отопления недостаточный объем теплоносителя. Повредились контакты от модуля управления до прессостата. Сломано диф.реле давления. Изначально узнайте, какое давление определяется на манометре. При уменьшении давления налейте теплоноститель в отопительный контур. Для данной операции на аппарате размещен клапан подпитки. В случаях возобновления ошибки F0 (F7), необходимо проверить систему в целях определения возможной протечки. Протечки могут появиться в гидронасосе, защитном клапане, у первичного теплообменника, а также в поврежденных прокладках и уплотнениях.

Код ошибки F3

Перегревание газового котла Protherm Leopard. Температура нагрева термореле защиты равна 103С. Ошибка F3 не станет регистрироваться, если сообщения на розжиг в данное время нет. Когда повышается температура в отопительной линии, газогорелочное устройство погасает, однако нагрев теплообменника не останавливается. Во время увеличения температуры термореле защиты от перегрева до 103 градусов, минуя 15 секунд котел блокируется вследствие срабатывания блока автоматики. При регистрировании термостатом температуры больше 100 градусов в цикле отопления, система автоматики ждет предполагаемого уменьшения температуры в среднем 25 секунд. Если же снижение температуры датчика термостата и термодатчика за назначенный отрезок времени не произойдет, котел Протерм Леопард выдает ошибку F3. Отключение в процессе разжигания газовой горелки. При температуре предохранительного термостата в цикле, когда образуется пламя, выше 103С, электроника оповещает о неполадке с десятисекундным интервалом. Включение термодатчика отопительной воды либо термореле защиты от перегрева, останавливающих аппарат. Когда температура теплоносителя выйдет на величину 103 градуса, сработает термодатчик по перегреву. После остывания аппарата проведите его обнуление посредством клавиши сброса. Вышел из строя или неудовлетворительно работает термодатчик по перегреву.

Нужно его заменить. В основном контуре циркуляция теплоностителя ухудшилась. Если в процессе измерения давления ненагретого отопительного контура станет понятно, что оно снизилось, наполните агрегат жидкостью. В трубопроводной отопительной линии имеется избыточный объем воздуха. Воспользуйтесь воздухоотводчиком для устранения воздуха из трубопроводной системы. Прекратился процесс циркуляции. Чтобы теплоноситель мог циркулировать свободно, полностью откройте распределительные вентили на трубопроводах. Циркуляционный водяной насос начал функционировать нестабильно. Вращение насоса недостаточное. Нет требуемого напряжения в сети электропитания. При неоднократных сложностях с электроэнергией подключать прибор к электрической сети нужно с использованием стабилизатора. Электромотор насоса циркуляции неисправен либо замкнута обмотка статора. Малый напор, но работа насоса циркуляции проходит корректно. Возможно, сломалась крыльчатка, по причине чего потребуется поменять гидронасос.
Вода к циркуляционному насосу подается беспрерывно, но он не крутится. Гидронасос понадобится протестировать на возможное заклинивание роторного вала. Демонтируется заглушка, потом прокручиваем рукой вал ротора мотора. Отсутствует сигнал от модуля электроники на насос циркуляции, что объясняется нарушением функций модуля электроники. Если по окончании обнуления котла данная неполадка остается, замените модуль автоматики. Термореле отработавших газов перегревается. Перезапустите агрегат, когда охладится датчик термостата.

Ошибка F6

Неудовлетворительная тяга. Газовый котел Протерм Леопард работает стабильно и безопасно, если в дымовыводном канале имеется хорошая тяга. Автоматика отслеживает, чтобы продукты сгорания не попадали в помещение, и при обнаружении неисправностей, пневмореле тяги приостанавливает функционирование аппарата с ошибкой F6. Возможные причины, в силу которых тяга становится плохой либо она вовсе отсутствует.

Дымоходный канал слишком маленький по диаметру или неточности при его монтирование. Имеется загрязнение либо наледь на внутренних стенках. Максимальная длина дымоотводного канала превышена. Изучите соответствующие требования и нормы, которые прописаны в руководстве по монтажу. Неисправен датчик тяги. Надлежит его протестировать и заменить, если понадобится. Контакты от управляющей платы до пневмореле тяги разорваны. Произведите диагностику контактов в цепи и исправьте неполадки. Присутствует конденсат, и вместе с тем, неверно присоединены к пневмореле трубки. Очистить влагу и корректно присоединить трубки к пневмореле тяги. Вентилятор функционирует некорректно. Загрязнение лопастей вентилятора. Понижение оборотов вентилятора ввиду недостаточной смазки ведущего вала. Повреждены контакты от электронного блока до вентилятора.

Ошибка F2

Температурный датчик в отопительной линии неработоспособен. Котел Protherm Leopard отображает ошибку F2 во время увеличения рабочей температуры, или ввиду неисправности термодатчика отопительной системы. Цепь термодатчика отопительной воды повреждена. Если контакт от температурного датчика до управляющей платы нарушился, возникает данная неисправность. Возврат к нормальной работе прибора после сбоя последует в течение 15-ти секунд, если неисправность была беспричинной. Если в период диагностики обнаружится, что на разъемах термодатчика и контактах управляющей платы влаги нет, поменяйте термодатчик. Контакты цепи термодатчика замкнуты или, вода имеет температуру выше нормы. Проверьте для начала на термодатчике. Если сопротивление не совпадает с требуемыми нормами, термодатчик надлежит заменить. Если вы подключили работоспособный термодатчик, однако код неисправности отображается вновь, поменяйте или отремонтируйте плату управления.

Ошибка с кодом F4

Сломан температурный датчик ГВС. Управляющая автоматика газового котла Протерм Леопард будет сообщать об ошибке F4, когда случилась неисправность термодатчика горячего водоснабжения или же сильно увеличилась температура, требуемая для нормального функционирования. Если фиксируется повреждение датчика температуры ГВС, его надо сменить. Разрыв контактов между термодатчиком горячего водоснабжения и управляющей платой. Осмотрите электросоединения и отыщите дефекты. Если электросоединения между управляющим модулем и термодатчиком в норме, сам температурный датчик исправен, но неисправность так или иначе выдается, значит можно говорить о выходе из строя модуля автоматики.

Ошибка F8

Нарушение функций горелочного устройства при проведении розжига. Ошибка F8 указывает, что розжиг не проходит из-за отрыва пламени горелочного устройства. Диагностируйте соединения электроцепи от электрода пламени до блока розжига или от клапана газа до управляющей платы. Восстановите электрические соединения при выявлении повреждений. Помимо этого, недостаток тяги может стать источником неисправностей, которые связаны с отрывом пламени. Проверьте дымоходный канал на предмет засорений.
