Коды ошибок и неисправности газового котла вайлант

Котёл вайлант просто не включается

Если дисплей котла не горит, при этом Вы точно уверены, что он надежно подключен к электросети, то вероятнее всего произошла поломка платы. К сожалению, программой самодиагностики не фиксируются внутренние ошибки работы платы и в случае повреждения котел просто потухнет. Достаточно часто эти повреждения можно увидеть визуально при осмотре платы.

У нас есть все необходимое для восстановления плат котлов серии TEC и MAX. Вот пример ремонта одного подобного случая (на плате сгорел модуль питания):

Ремонт был осуществлен в течение дня и плата передана довольному клиенту.

Vaillant – это качественная и надежная техника, но поломки электроники все равно иногда случаются. Плата котла – один из самых дорогостоящих его элементов, поэтому обращаясь к нам клиенты экономят внушительную сумму денег

Мы занимаемся ремонтом уже давно и все запасные части всегда есть в наличии, а ремонт занимает минимум времени, что особенно важно когда поломка произошла в отопительный период

Если Вы — обладатель газового котла Вайлант, не ждите, пока что-то сломается, чтобы изучить коды ошибок. Кто предупреждён, тот вооружён.

Ведь газовый котёл – техника сложная, от грамотных действий, в случае ЧП, будет зависеть, как в дальнейшем будет работать котёл Вайлант.

Неисправности чаще всего требуют профессионального подхода, но что-то можно сделать и самостоятельно.

Каждый котёл Вайлант имеет систему диагностики, входящую в состав электронного блока. Информация о состоянии агрегата выводится на ЖК-дисплей в виде кода (в т. ч. и о прошлых ошибках).

До прихода специалиста можно своими силами оценить работоспособность прибора:

Все подводящие и отводящие соединения проверить на герметичность (сюда включаются отводы угарного газа, конденсата и ГВС).
Проверить: нет ли загрязнений в камере пониженного давления.
Проверить всю электрическую подводку: плотно ли сидят разъёмы и штекера.

Отвод конденсата и сифон проверить на наличие солевых и известняковых отложений. В случае необходимости — очистить.

Осмотрите газовую горелку – она чаще всего забивается нагаром. Очищать так же нужно внутренние стенки рабочих камер и дымоходов. В газовом оборудовании копоти бывает не очень много, так что больших трудностей у пользователя не будет.

Варианты решения:

Неполадки в электросети котла: перезагружаем котел — на панели газовых котлов Vaillant имеется соответствующая кнопка (перечеркнутый символ язычка пламени или обозначение RESET).
Осмотр отсечного клапана: данный элемент защиты устанавливается на газовой трубе и блокирует ее при кратковременном пропадании напряжения. В быту используются приборы типа «нормально замкнутые»: при срабатывании клапана взвести вручную. «Голубое топливо» станет поступать к котлу Вайлант, ошибка f29 исчезнет.
Сбои в подаче газа в дом: часто на магистрали снижается давление подачи газа и котел не выходит на рабочий режим. Проверка сводится к розжигу всех имеющихся на плите конфорок на максимальном режиме. Язычки пламени с характерным оттенком укажут на отсутствие проблем с подачей топлива, а их интенсивность, стабильность – на постоянство давления и его нормальную величину.

Проверка канала притока воздуха:

— при заборе воздуха из помещения нужно обеспечить интенсивный приток при любых условиях.

— при выводе канала наружу проверяется оголовок и для предотвращения попадания в котел пыли, мелкого мусора на трубу ставится сетка.

Если ошибка появляется в периоды смены направления ветра, следует изменить схему прокладки воздуховода: вывести трубу в другом месте, прикрыть оголовок.

— Канал удаления конденсата: для нормальной работы котла Вайлант скопившуюся жидкость нужно периодически сливать.

Неисправны датчик ионизации и/или электрод: если розжиг котла происходит и проходит искра, котел зажигается и тухнет — это значит что электрод контроля пламени (датчик ионизации) «не видит» пламя.

Часто электроды загрязняются копотью и пригоревшей пылью и часто достаточно протереть пальцами, и работа котла восстанавливается. Если электрод давно не обслуживался, нужно почистить его кончики абразивной шкуркой с минимальным зерном.

Засорен/не исправен газовый клапан: cамостоятельно разобрать его несложно, но крайне не желательно так как:

— На разъемах Vaillant миниатюрные защелки. Пользователи их часто ломают при демонтаже клапана из котла.

— На шток наносится специальная смазка. Какая именно – вопрос далеко не праздный.

— Можно сбить настройку арматуры Vaillant по давлению газа на входе в горелку котла.

Неисправность катушки модуляции/трансформатора розжига: о ее исправности можно судить по отсутствию при розжиге искры между электродами и горелкой. При наличии опыта нужно прозвонить мультиметром обмотки на предмет выявления обрыва.

Неисправность электронный платы: зайти в меню и посмотреть на дисплее символику: литера S и цифры.

Произвести осмотр платы на предмет повреждений (окисление, темные участки, влага, характерный запах сгоревших дорожек и модулей, убрать излишки пыли), все операции с платой необходимо проводить в антистатических перчатках.

Комнатный термостат — это устройство, контролирующее температуру в помещении и регулирующее работу системы отопления в соответствии с ней.

Использование этого прибора позволяет экономить на обогреве около 20 %. Такой эффект достигается благодаря более оперативной корректировке температуры системы. Собственный датчик котла руководствуется температурой теплоносителя.

При потеплении на улице в доме становится слишком жарко, но для системы котла никаких изменений не происходит, пока температура теплоносителя находится в заданных пределах.

Комнатный термостат руководствуется температурой воздуха, поэтому он сразу подает команду на изменение режима обогрева.

Для подключения прибора используются соответствующие контакты на плате управления, в обычном режиме соединенные специальной перемычкой.

Наиболее распространенные проблемы с оборудованием

F20/F22/23/24 (F10|F11) – перегрев.

Ошибки возникают при снижении объема теплоносителя в системе, резком повышении температуры, ее запредельной разницей на выходе и входе в Вайлант.

Рекомендация: залить в контур воду, доведя давление до нормы (2±0,5 бар). Произвести сброс и пустить котел. Повторное появление ошибки – свидетельство неполадки.

Вероятные причины

1. Протечка. Автономный контур – система замкнутая и закрытая: естественное испарение жидкости исключено. Убыль теплоносителя возможна только при механических повреждениях или нарушении герметичности. Проблемный участок трассы (прибор) найти несложно осмотром дома по признакам сырости, пятнам и разводам. Протечка редко возникает в самом котле Вайлант: чаще в местах соединения труб или радиаторах отопления.

2. Снижение скорости циркуляции. Теплоноситель перемещается медленнее, а горелка котла функционирует в заданном режиме. Отсюда перегрев и ошибка Вайлант. В чем причина?

Теплоообменник
Труба

Воздушная пробка. Определить и нивелировать такую проблему проще всего. Нужно проверить все радиаторы на степень нагрева: резкий перепад температуры на отдельных участках контура укажет на «виновника». Даже если стоят автоматические клапана, следует стравить вручную – они нередко отказывают при некачественной водоподготовке.

Насос. Ошибка перегрева котла вызывается остановкой прибора или снижением числа оборотов вала.

Насос котла Vaillant

В первую очередь проверяется питающее напряжение и выставленная скорость. Некорректная работа насоса Вайлант может быть следствием отложения солей на крыльчатке. Нужно демонтировать перекачивающее устройство, произвести частичную разборку и промыть. После пуска котла ошибка перегрева исчезает.

Теплообменник. Образование наслоений в его полости – одна из вероятных причин. Постепенное уменьшение диаметра канала негативно сказывается на циркуляции жидкости, отсюда перегрев котла Вайлант и ошибка.

Рекомендация: если на объекте имеется альтернативный источник тепла, прибор нужно снять и передать на сервисное обслуживание. Самостоятельная чистка неэффективна, и после пуска котел Вайлант может через месяц-полтора снова встать. Качественное ТО подразумевает заполнение полости теплообменного прибора агрессивной жидкостью, выдержкой не менее суток с последующей промывкой под напором.

На месте этого не выполнить.

F26 (F07) – проблема с газовой арматурой.

Следует убедиться в целостности проводов и надежности контактов. Самостоятельно менять нецелесообразно – необходимо еще и грамотно настроить.

F27 – ошибка симуляции пламени.

Вероятная причина – датчик ионизации: замыкание проводов, загрязнение электрода, сырость. Если котел длительное время простаивал, нужно снять кожух и просушить (направленной струей теплого воздуха).

F28 (F04) – неудачный розжиг.

Причин появления такой ошибки много. Самостоятельно можно проверить лишь поступление газа на горелку котла, его давление, надежность сигнальных цепей и заземления. Остальные дефекты – в счетчике, магистральном фильтре, арматуре Вайлант, трансформаторе, электронной плате – должен определять специалист.

F29 – сбои котла, проблема с повторным розжигом.

Вероятные причины ошибки при автономной газификации: поломка редуктора, оледенение, выработка СУГ. Остальные неисправности идентичны F28, самостоятельно не определить.

F33 (F05) – некорректная работа вентилятора.

Ошибка вызывается его поломкой, отказом реле протока, неисправностью в электронном модуле котла. Если питающая и сигнальная линии не повреждены, нужно обратиться к специалисту.

F68 – неустойчивое пламя.

Вероятные причины

Нестабильное давление в магистрали.
Подсос воздуха. Если Вайлант работает на СУГ от баллонной группы, проверить все соединения.
Проблема с датчиком ионизации котла. Его загрязнение может быть причиной ошибки F68: очистить от нагара.

Газовый клапан котла Vaillant засорен
Мусор в газовом клапане

Все остальное связано с некорректной работой газовой арматуры, горелки котла. Форсунки можно обслужить самостоятельно: пылесос, зубная щетка. Если и после этого ошибка Вайлант не пропадает, вызывать мастера.

– Не определяется давление больше 50 мбар.

Коды сообщений о состоянии котла Вайлант

Режим отопления

S. 0 — Запрос тепла отсутствует.

S.1 — Запуск вентилятора.

S.2 — Предварительное включение насоса.

S.3 — Процесс розжига.

S.4 — Работа горелки.

S.5 — Выбег вентилятора и насоса.

S.6 — Выбег вентилятора.

S.7 — Выбег насоса.

S.8 — Блокировка горелки после работы в режиме отопления.

Режим приготовления горячей воды VUW

S.10 — Требование тепла на приготовление горячей воды (определен расход ГВС).

S.11 — Запуск вентилятора.

S.13 — Процесс розжига.

S.14 — Работа горелки.

S.15 — Выбег вентилятора и насоса.

S.16 — Выбег вентилятора.

S.17 — Выбег насоса.

Режим горячего старта / нагрева водонагревателя

S.20 — Предварительное включение насоса.

S.21 — Запуск вентилятора.

S.23 — Процесс розжига.

S.24 — Работа горелки.

S.25 — Выбег вентилятора и насоса.

S.26 — Выбег вентилятора.

S.27 — Выбег насоса.

S.28 — Блокировка горелки после работы в режиме горячего старта / нагрева водонагревателя (подавление тактового режима).

Особые случаи сообщений о состоянии (воздействие системы)

S.30 — Комнатный терморегулятор 230 В/24 В блокирует режим отопления.

S.31 — Включен летний режим; регулятор eBus или встроенный таймер блокирует режим отопления.

S.32 — нет.

S.33 — Активен режим защиты от замерзания теплообменника, так как не замкнулись контакты реле газо-воздушного тракта. Котел заблокирован и находится в режиме 20-минутного ожидания (только turbotec).

S.34 — Активен режим защиты от замерзания.

S.36 — Заданное значение регулятора непрерывного действия более 20 C, поэтому внешний регулятор блокирует режим отопления.

S.41 — Давление в установке слишком большое. 2,8 бар — 4,5 бар.

S.42 — Блокируется включение горелки либо из-за обратного сигнала клапана отходящих газов, либо из-за неисправности насоса отвода конденсата (только при комбинации с этими принадлежностями).

S.51 — Распознан выход отходящих газов в помещение, котел находится в режиме 55-сек. нечувствительности к выходу отходящих газов (atmotec).

S.52 — Распознан выход отходящих газов в помещение, котел заблокирован и находится и находится в режиме 20-минутного ожидания (atmotec).

S.53 — Котел находится в 2,5-минутном времени ожидания из-за недостатка воды (слишком большая разница между температурой подающей и обратной линии).

S.54 — Прибор находится в 20-минутном времени ожидания из-за недостатка воды (слишком быстрый рост температуры).

S.58 — Отсутствует.

S.96 — Происходит тестирование датчика обратной линии, запросы на отопление блокированы.

S.97 — Происходит тестирование датчика давления воды, запросы на отопление блокированы.

S.98 — Происходит тестирование датчика подающей и отводящей линий, запросы на отопление блокированы.

Что вызывает аварийную остановку

Дымоход

Засорение канала, блокировка – с этим часто связана ошибка f36 котла Вайлант. Лед на внутренних стенках и оголовке, слой пыли, мусор, паутина на решетке фильтра – тяга снижается, отопительный агрегат блокируется по сигналу аварии.
Неграмотный проект, нарушения правил монтажа. Производитель дает исчерпывающие рекомендации по обустройству дымохода для котла Вайлант: сечение трубы, длина трассы и вертикального участка, возвышение над кровлей, уклон и ряд иных. Несоответствие одного из параметров негативно отражается на тяге, инициирует блокировку работы агрегата с ошибкой f36. В процессе эксплуатации просчеты проявляются при смене направления ветра, сильных порывах (опрокидывание тяги – котел «задувает»), осадках (жидкость переливается из системы водостока в трубу дымохода).
В канале не установлен конденсатосборник или неправильно выбрано место для накопителя.
Вытяжка рассчитывается исходя из характеристик отопительного агрегата, мощности. Собственники, подключающие с целью экономии Вайлант к дымоходу, ранее смонтированному для другого котла, часто сталкиваются с ошибкой f36. О возможных неполадках предупреждает и производитель – только воздухопровод/газоотвод торговой марки Vaillant (инструкция, раздел 5. 5).

Подача дутьевого воздуха к котлу vaillant через наружную стену

Нарушение герметичности. Ненадежные стыки колен, подсос воздуха ухудшают тягу.
Повреждение (отсутствие) термоизоляции. Падение температуры снижает скорость протока летучих продуктов горения по каналу – причина ошибки f36. Убирается утеплением дымохода.

Советы

В интернете много рекомендаций по решению проблемы с кодом 36 котла Вайлант. Одни полезные, а некоторые попросту вредные. Кое-кто из «знатоков» подсказывает, как убрать ошибку f36: заменить термодатчик с пределом срабатывания t = 65 С аналогичным прибором, рассчитанным на 95 (значения температуры указывается на корпусе). Непрофессиональное вмешательство в конструкцию котла Вайлант запрещено! Речь идет об отведении из помещения угарного газа. К чему приводит его накопление в комнате из-за задержки срабатывания термостата, объяснять не нужно.
Снижение тяги атмосферного котла вызывается работающим поблизости от него вытяжным устройством. Технические средства этой категории использовать рядом с агрегатами серии Atmo запрещается.

Нарушение рекомендаций по монтажу агрегата

В инструкции изложены требования к помещению и креплению Вайлант. Непрофессиональная установка котла вызывает ошибку f36.

Причины

Несоответствие габаритов комнаты мощности Vaillant.
Повышенная температура в помещении.
Недостаточная естественная вентиляция. Убедиться несложно распахиванием оконных, дверных створок. Дополнительный приток воздуха уберет ошибку f36.
Неправильный выбор места. Малый интервал между котлом Вайлант и поверхностями (стенами, полом, потолком), бытовыми приборами, выделяющими тепловую энергию (газовая плита) приводит к перегреву конструктивных элементов. Минимальные расстояния указаны в руководстве. Если не выдержаны, создаются условия для срабатывания термодатчика, высвечивается ошибка f36.

Загрязнение теплообменника

Слой пыли на корпусе прибора, в межреберном пространстве препятствует поступлению воздуха в котел Вайлант из комнаты. Падает тяга, аварийная остановка с ошибкой f36. Убирается чисткой камеры сгорания и поверхности теплообменника.

Снижение скорости циркуляции

Проблема с датчиком

О неисправности прибора (AtmoGuard) информируют другие ошибки, но «поведение» электроники непредсказуемо: всякое бывает. Код 36 вызывается поломкой или неверным срабатыванием датчика тяги. В котлах Вайлант система контроля дымохода устроена «хитро». Отличие от отопительных установок других производителей в том, что за отводом летучих продуктов горения следят 2 сенсора. Их выверенное расположение в канале гарантирует быструю реакцию на малейшее изменение потока.

Датчик тяги котла Vaillant

Одна часть датчика (сенсор) контролирует отходящие в дымоход газы, другая (внешняя) – проникновение их в комнату. Если такое наблюдается, электроника через две минуты отключает подачу «голубого топлива» к горелке. Спустя 15–20 мин (когда сенсор остынет) котел Вайлант автоматически вступает в работу. Блокировка отопительного агрегата с выдачей ошибки f36 происходит при условии, что такая ситуация повторяется еще 2 раза.

В инструкции нет рекомендации по «глубокому» тестированию датчика. Описана лишь методика проверки на срабатывание: перекрыть дымоход, пустить котел Вайлант. Далее наблюдать за действиями электроники: аварийное отключение (2 мин), повторный розжиг (15–20).

Особенности регулировки

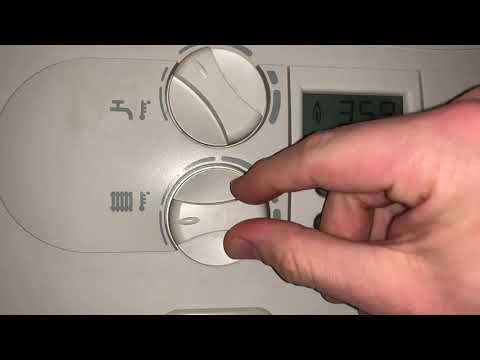

Котлы данного производителя отличаются простотой управления. Однако это не означает, что каждый человек может самостоятельно справиться с такой задачей. Лучше всего производить настройки вдвоем, когда один человек будет крутить кран, а другой – отслеживать положение стрелки давления. Чтобы произвести регулировку температуры воды или отопления, можно воспользоваться специальными вентилями, которые расположены на панели управления. При этом то, насколько вода горячая, будет отображаться на дисплее. Благодаря этому можно увеличить температуру или понизить ее, повернув кран в необходимое положение.

Также о том, что пришло время разобраться, как устранить ошибку F28 в котле «Вайлант», могут просигнализировать специальные световые датчики на панели устройства. Зеленая лампочка загорается в процессе использования нагретой воды. Желтый индикатор говорит о том, что происходит горение газа. Если загорается красный светодиод, то это свидетельствует о неполадках в системе

Также стоит обратить внимание, что в котел заливается исключительно вода. Экспериментов ставить не стоит

Что означают коды f5, 5er, f15, f21, f23, f24, f26, f33, s33, f37, f38, f53, f61, f62, f71, f72, Ser

В ходе эксплуатации настенного двухконтурного газового котла могут возникнуть другие ошибки. Они не так сильно распространены, но знать о них нужно.

F5 – Проблема датчика по безопасному выводу продуктов сгорания. 5er – Напоминание о необходимости провести обслуживание горелки. F15 – Замыкание датчика вывода продуктов сгорания. F21 – При аварийном отключении датчика контроля пламени. F23 – Происходит защитное отключение при возникновении большого перепада температур. F24 – Срабатывает защита при резком нарастании температуры. F26 – Газовая арматура в нерабочем состоянии. F33 – Не происходит замыкания контакта в истечение 30 минут в реле давления. S33 – Произошла блокировка оборудования, и аппарат находится в 20-минутном ожидании. F37 – Проблемы в частоте вращения вентилятора. Ошибка актуальна для котла Вайлант Т4 турбо. F38 – Поломка вентилятора и требуется замена. F53 – При возникновении ошибок регулировки сгорания. F61 – При ошибках в управлении газовой арматуры. F62 – При возникновении задержек выключения газовой арматуры. F71 – Сбой датчика температуры в подающей линии. F72 – Сбой датчика температуры подающей или обратной линии. Ser – То же самое, что и 5er.

Не стоит забывать, что котлы Вайлант чувствительны к перепадам электрической сети. Возникает вопрос, что делать и какие действия предпринять. Стабилизаторы напряжения могут решить проблему только частично.

Кроме стабилизации напряжения в устройстве присутствует аккумулятор, который позволит функционировать котлу в случае отключения электричества.

В каждом городе существует несколько специализированных организаций, которые занимаются обслуживанием отопительного оборудования. При обращении в компанию постарайтесь узнать аттестованы ли они на обслуживание газовых котлов Vaillant, и только после утвердительного ответа можно вести разговор и договариваться о вызове мастера. В этом случае можно быть уверенным, что у организации найдутся запчасти для газовых котлов Вайлант.

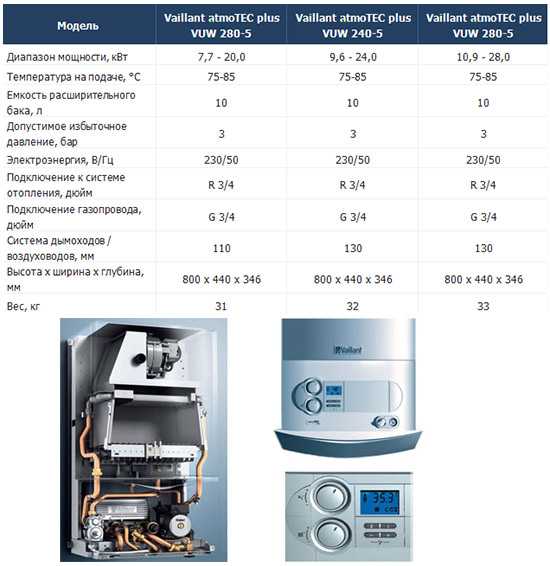

Конструктивные особенности и функции влияют на качество техники. Если внимательно прочитать инструкцию газового котла Vaillant, то можно выделить несколько основных достоинств:

встроенная система безопасности;
датчик тестирования неполадок;
теплообменник с пластинчатой структурой;
значительная ёмкость бака;
простая система дымоотвода.

Устройство безопасности позволяет защищать прибор от неожиданного снижения подачи топлива, перегрева или блокировки поступления воды, погашения огня внутри горелки. Оно также регулирует работу котла при отключении подачи электричества, замерзании или нарушении функционирования теплообменника. Датчик неисправностей при возникших проблемах покажет на экране код ошибки. С его помощью диагностируют неполадки.

Особенность структуры теплообменника продлевает срок эксплуатации котла, так как пластины обладают высокой надёжностью, прочностью и стойкостью к износу. Ёмкость накопительного бака составляет 150 л, что обеспечивает удовлетворение всех бытовых нужд. Система вывода дыма легко монтируется и не загрязняет окружающую среду.

Основные недостатки:

необходимость использования только очищенной воды;
отключение при перебоях с электричеством;
недостаточная тяга;
неполная комплектация.

В котлах нет расширительного бака, поэтому не получится поддерживать расход теплоносителя. Нормальное функционирование агрегата обеспечит только постоянное входное давление холодной воды. В открытых конструкциях нет встроенного вентилятора, поэтому тяга слабая. Автоматические системы отключают котёл при сбоях в подаче электроэнергии. Запускать его придётся вручную, при этом расходуется больше газа, коэффициент полезного действия снижается. Нельзя использовать для отопления антифризы или воду с примесями, подойдёт только дистиллированная или фильтрованная жидкость. Для первого запуска желательно предварительно прокипятить и отстоять воду.

Причины, вызывающие ошибку f75 Vaillant

Клапан на байпасе

Его задача – защита механизма циркуляционного насоса от мощных гидравлических ударов. В клапане имеется пружина, и в случае загрязнения он полностью не закрывает канал (полуоткрытое положение). При начале работы насоса реле не реагирует на бросок давления, что и приводит к ошибке f75 Vaillant. Возможны наносы и в самом байпасе: проверить, промыть.

Расширительный бак

Корректность работы этого прибора мало кто связывает с ошибкой f75. Но если специальный резервуар периодически не обслуживается должным образом, давление в воздушной камере ниже нормы, он становится одной из причин появления такого кода неисправности.

РТИ постепенно теряет эластичность, в корпусе емкости накапливаются отложения, нанесенные из системы. Прямая связь расширительного бака с гидравлической схемой котла приводит к тому, что частично грязь попадает в Vaillant, к насосу.

Совет

Сетчатый фильтр

В котлах Vaillant есть миниатюрный элемент очистки, устанавливаемый перед датчиком давления с целью защиты его полости от наносов. В процессе ТО нужно менять ежегодно, как любой расходный материал. Постепенное загрязнение сетки приводит к тому, что датчик не реагирует на изменение давления в трубе, и автоматика периодически выдает ошибку f75.

Насос

Для точной диагностики состояния его следует демонтировать из котла Vaillant. Ошибка f75 свидетельствует об отсутствии вращения вала или низкой скорости. Результат один – циркуляции теплоносителя нет или она слабая, и датчик этого не улавливает. Тестирование насоса достаточно простое.

Электрическая часть

Наличие напряжения на клеммах. Если его нет, нужно оценить состояние ламелей, проводов: обрывы, окисления, замыкания.
Под крышкой находится конденсатор на 2 или 2,6 мкф (номинал уточнить по надписи на корпусе). Он обеспечивает пусковой ток. «Пробой» или утрата емкости – одна из причин ошибки f75 Vaillant (насос котла не запустится). Будет слышен характерный гул (при подаче напряжения на двигатель), но вал останется в статическом положении.
Проблема с обмоткой. Для определения целостности нужно измерить ее сопротивление: норма – 275 Ом. Символ ∞ на дисплее мультиметра указывает на обрыв, при отклонении от номинального значения в меньшую сторону (R

Механическая часть

Раз ошибка f75 вызывается небольшим скачком давления, значит, работающий насос котла Vaillant не создает нужного напора. Причин немного.

Деформация крыльчатки.
Наслоение на ней мягких фракций, замедляющих вращение.
Окисление вала.

Солевые отложения удаляются очисткой и промывкой. Поврежденная крыльчатка меняется. В сервисных мастерских работоспособность насоса котла Vaillant могут восстановить: у них всегда имеются изделия б/у, и найти замену какой-либо детали несложно. Но лучше купить новый насос: стоит недорого.

Теплоноситель

Многие собственники объектов, особенно загородных, используют в системах антифризы для отопления. Специальная жидкость со временем утрачивает первоначальные свойства – на профессиональном сленге ее именуют «резиновой». При пуске котла Vaillant насос перекачивает уже среду, в составе которой пена. Как результат, пустоты (хаверны), и реле протока попросту не реагирует на изменение давления. Отсюда и ошибка f75.

Что рекомендуется

Подпитать контур. Котел Vaillant сможет работать, если давление повысится.
Заменить теплоноситель. Постоянно пополнять объем жидкости – не выход из положения. Ошибка f75 станет пропадать, но при функционировании в таком «принудительном» режиме датчик долго не выдержит. Как и любой состав, антифриз имеет срок пригодности. Если за этим следить, то по данной причине ошибка f75 Vaillant больше не высветится.

Настройка и управление

Обращение с котлами Vaillant подразумевает грамотный перевод их из одного режима в другой. Часто возникает вопрос, как правильно отключить на лето систему отопления, чтобы не платить лишние средства за газ и не перегревать дом. Решением проблемы является замыкание отопительного контура на короткий ход, при этом используются кран и перемычки.

Если аппаратура выполнена по схеме с искусственной циркуляцией, все будет еще проще: следует отключить из схемы циркуляционный насос и загерметизировать вводной патрубок котла. Пытаться решить проблему за счет установки дополнительных колонок непрактично и не слишком экономично

Важно помнить, что обеспечить стабильную температуру придется, нормируя расход горячей жидкости. Накачать расширительный бак требуется, если уровень давления беспрерывно сокращается и растет, меняется непредсказуемо

Неуклонное падение давления в системе так просто не устраняется, нужно обязательно отыскать место, где теплоноситель утекает, и ликвидировать причину проблемы. Поиск дефектов нужно вести на радиаторных пробках, соединительных линиях и там, где припаяны фитинги и трубы.

Если накачка бака результатов не дает или они сохраняются слишком короткое время, нужно обследовать резервуар. Часто его внешняя оболочка разгерметизируется и пропускает воздух. Но еще чаще нарушается работоспособность золотников, которые тоже начинают подтравливать.

Сама подкачка бака производится в следующие стадии:

заворачивают котловые, подающие и возвращающие краны;
открывают сливающий штуцер до полного слива;
подсоединяют насосный агрегат посредством золотника, ни в коем случае не перекрывая штуцера.

Для работы пригодится любой вид насоса; можно брать автомобильный и манометр тоже с машины. Прокачка насосом воздуха производится до остановки излива воды из выливающего штуцера. Далее, выпускают воздух и повторяют его введение, непрерывно контролируя показания манометра. Он должен показывать 1,1–1,3 бара, более точные сведения приводятся в технической документации. Теперь можно закрыть выливающий штуцер, раскрыть все завернутые прежде краны, подпитать котел штатным способом до 1,2–1,5 бар, после чего начать прогрев.

Особенно важно контролировать внутреннее давление, если дом или иное строение посещается только периодически. Не секрет, что стабильность электроснабжения сейчас далека от идеала

И если питание останавливается, котел прекращает работу, поэтому давление внутри бака может упасть из-за охлаждения ниже, чем нужно для работы котла. Даже после возобновления электропитания котел не может прогреть дом, поскольку вскоре бесконтрольный дом представляет печальное зрелище – всюду порванные ото льда трубы и радиаторы. Поэтому контроль давления в расширительном бачке требуется вести постоянно. Не менее плоха ситуация, при которой уровень напора беспрерывно нарастает. Конечно, грамотно выбранный и правильно установленный предохраняющий клапан исправляет дело в какой-то степени, но лучше не уповать на него, так как это все же скорее аварийная мера. Стоит помнить всегда, что контроль давления заслуживает повышенного внимания.

Наиболее частые коды ошибок газовых котлов Вайлант

Большинство ошибок котлов Vaillant спровоцированы проведением работ по некачественно выполненному монтажу и дальнейшему настраиванию котла. Для настройки горелки и газового клапана на котле Vaillant необходимо использование газоанализатора. Но не все мастера выполняют это правило.

Настройка оборудования подробно описана в сопроводительных документах.

Газовый котел Вайлант ошибка f28, что делать и как устранить

Причин возникновения ошибки F28 в газовом котле Vaillant много. Если следовать официальным рекомендациям, то при возникновении такой ошибки рекомендуется вызвать мастера. Но иногда можно попробовать устранить ошибку своими силами. Ошибка появляется в следствии нескольких неудачных попыток запуска горелки.

Причины могут следующие: газ не доходит до газового котла, давление в газовой магистрали ниже допустимого значения, возникли проблемы с питающим напряжением, может потребоваться ремонт газового клапана.

Возникает резонный вопрос, как исправить ситуацию. Первым делом следует нажать на кнопку сброса. В зависимости от моделей она может обозначаться как перечеркнутый символ пламени или присутствовать надпись Reset. Если ошибка возникла из-за сбоя в электрической сети, то сброс параметров восстановит рабочее состояние.

После этого необходимо проверить давление газа в магистрали. Для этого можно воспользоваться кухонной плитой. Необходимо разжечь все имеющиеся конфорки и включить на максимальный режим. Если горят стабильно и с характерным оттенком, то, скорее всего давление газа в норме. Если в газе слишком много воздуха, то горение будет неровным.

Ошибка f75 в котле Вайлант, как устранить

Во всех моделях Вайлант присутствует датчик давления, отвечающий за регистрацию изменений. По норме должно произойти поднятие давления до 50 мбар за 20 секунд. Отсутствие таких показателей расценивается как неправильное функционирование циркулярного насоса. Для предотвращения перегрева оборудования происходит автоматическая блокировка и на экране отображается ошибка F75 в газовом котле Vaillant.

Еще одна причина — присутствие воздуха. Можно попробовать устранить неполадку перезапустив оборудования. Потребуется провести обслуживание, и проконтролировать давление.

Если указанные варианты не принесли должного результата, то придется снять насос и обследовать на присутствие отложений, грязи или износ. При присутствии износа может потребоваться замена насоса.

Ошибка f36, что означает и как ее устранить

Отображение ошибки F36 означает, что присутствуют проблемы в тяге. Причиной может быть как полное отсутствие, так и ее падение. Датчик фиксирует изменения и отправляет команду на остановку оборудования.

Если перезапуск не помог, то потребуется проверить дымоход. Проверьте, не появилось ли обледенение канала, прочистите решетку фильтра, избавьтесь от мусора, если он присутствует. Советуем проверить конструкцию на герметичность. Ненадежные стыки могут стать причиной ухудшения тяги.

Ошибка f29, как ее устранить

Если произошло затухание горелки и после нескольких попыток не получилось разжечь горелку, то на дисплее отобразиться ошибка F29. Необходимо попробовать перезапустить котел. Затем следует проверить поступление в оборудование газа. Если с давлением в норме, то следует проверить заземление.

Также советуем проверить работу отсечного клапана. Он монтируется на внутреннем газопроводе и может блокироваться после сбоя напряжения. Необходимо активировать клапан, и возобновить поступление газа. После проведенных ошибка пропадает.

Ошибка f22

При отображении ошибки F22 можно с уверенностью сказать, что защитная блокировка произошла от нехватки теплоносителя. Среди вариантов можно назвать следующие: неисправность проводки насоса, блокировка непосредственно насоса, недостаточно мощности оборудования или нехватка теплоносителя.

Ошибка f20

Если котел диагностировал F20, то произошло срабатывание предохранительного температурного ограничителя. Было достигнуто максимальное значение, и оборудование включило блокировку.

Коды ошибок котлов отопления – ошибки котлов Vaillant (Вайлант)

Ошибка F.0 — Обрыв датчика температуры NTC на подающей линии

Возможные неисправные конструктивные узлы:

— NTC датчик— Кабель датчика NTC— Штекер контакта на блоке электроники

Ошибка F.1 — Обрыв NTC датчика на обратной линии

Возможные дефекты:

— NTC датчика температуры— Кабеля NTC датчика— Штекера контакта на блоке электроники

Ошибка F.5 — обрыв наружного датчика отходящих газов

Что проверить:

— Вышел из строя датчик— Неправильное подключение датчика— Дефект кабеля

Ошибка F. 6 — Обрыв внутреннего датчика отходящих газов

Возможные неисправности:

— Поломка датчика— Не правильное электрическое подключение— Испорчен кабель

Ошибка F.10 — короткое замыкание датчика температуры подающей линии

Описание неисправностей:

— Замыкание штекера датчика— Короткое замыкание в кабельном жгуте— Вышел из строя датчик

Ошибка F.11 — Короткое замыкание датчика температуры обратной линии

— Проверить штекер датчика— Проверить сам датчик

Ошибка F.13 — короткое замыкание датчика горячего старта

— Короткое замыкание в кабельном жгуте— Дефект датчика— Замыкание штекера датчика

Ошибка F.15 — короткое замыкание наружного датчика отходящих газов

— Дефект датчика

Ошибка F.16 — короткое замыкание наружного датчика отходящих газов

— Дефект датчика

Ошибка котла F.20 — сработала защита от перегрева

— Плохо подключен, или неисправен датчик температуры подающей линии, в связи с чем котел не отключается и происходит перегрев

Ошибка F. 22 — отсутствие или нехватка воды в котле

Возможные неисправности:

— Низкое давление воды в котел Vaillant— Неисправен датчик давления воды— Произошел обрыв кабеля насоса или датчика давления воды— Произошло заклинивание насоса, или он вышел из строя— Не хватает производительности насоса

Ошибка F.23 — нехватка теплоносителя в котле. Большая разница температур между датчиками подающей и обратной линии.

— Перепутано подключение датчиков подающей и обратной линии— Недостаточная производительность насоса— Насос заблокирован, или вышел из строя

Ошибка F.24 — недостаточно теплоносителя в котле Вайлант. Происходит резкое увеличение температуры

— Низкое давление в системе— Недостаточная производительность насоса— Заблокирован насос

Ошибка F.26 — отсутствие соответствующего тока для шагового двигателя газового клапана

Ошибка F.27 — происходит поступление сигнала наличия пламени, несмотря на закрытие магнитных газовых клапанов

— Неисправно устройство контроля пламени— Неисправны магнитные газовые клапана

Ошибка F. 28 — котел Вайлант не включается. Безуспешные попытки розжига во время запуска

— Неисправен газовый счетчик или реле давления газа— Наличие воздуха в газопроводе— Низкое давление газа— Неисправность газовой арматуры— Неправильная настройка газа— Неправильное заземление котла— Неисправна электронная плата

Ошибка F.29 — во время работы гаснет пламя

— Неправильное заземление котла Vaillant— Перебои в газораспределительной системе

Ошибка F.33 — Спустя 30 минут, после запроса тепла реле давления газовоздушного тракта не замыкает контакт

— Отсутствует сигнал от реле давления газо-воздушного тракта.— Реле давления не размыкает контакт после выключения вентилятора

Ошибка F.36 — выход отходящих газов в помещение, где находиться котел после 3 попыток старта котла Вайлант

— Нехватка приточного воздуха— Нарушение отвода продуктов сгорания

Ошибка F.49 — происходит распознавание пониженного напряжения на шине eBUS

Возможные причины:

— Перегрузка Ebus или на шине EBus 2 источника напряжения с разной полярностью— Короткое замыкание на шине Ebus

Ошибка F. 61 — нарушение подачи управляющего сигнала к газовым клапанам

— Неисправность газовых клапанов— Неисправность электроники— Неисправность газовых клапанов в кабельном жгуте

Ошибка F.62 — Неправильное время задержки отключения газового клапана

— Неисправность электроники— Негерметичность газовой арматуры

Ошибка F.63 — неисправность EEPROM

— Неисправна электроника

Ошибка F.64 — неисправность датчика/электроники

— Короткое замыкание датчика подающей или обратной линии— Неисправность электроники

Ошибка F.65 — высокая температуры блока электроники

— Электроника перегрета от внешнего воздействия— Неисправность электроники

Ошибка F.67 — входной сигнал устройства контроля пламени за пределами границ (от 0 до 5В)

— Неисправность электроники

Ошибка F.70 — неправильный номер исполнения котла Vaillant для дисплея и электроники

— Были одновременно заменены дисплей и электроника, а номер исполнения котла заново не введен

Ошибка F. 71 — показания датчика подающей линии не меняются

— Неисправен датчик на подающей линии

Ошибка F.72 — неверное показание датчика подающей, или обратной линии

— Неисправность датчика подающей и/или обратной линии

Ошибка F.73 — неправильный сигнал датчика давления воды (слишком низкий)

— Обрыв датчика давления воды или короткое замыкание на 0В или датчик давления воды неисправен

Ошибка F.74 — неверный сигнал датчика давления воды (слишком высокий). Давление >4,5 бар

— Короткое замыкание датчика давления воды на 5/24В или внутренняя ошибка датчика давления воды

Ошибка F.75 — после 5-кратного запуска насоса не определяется повышенные давления >50мбар

— Неисправен датчик давления воды или насос, возможно завоздушевание в отопительной системе— Низкое давление воды, расширительный бак подключен к подающей линии.

Как устранить ошибку F28 на газовом котле Vaillant. Vaillant 240/3-3 ошибка f28 (как победил), ремонт.

Содержание

1 Vaillant ошибка F28: что это?
2 Осмотр и техническое обслуживание котла
3 Основные коды ошибок (f28, f75) и их краткая расшифровка
4 Почему падает давление
5 Диагностика газового тракта
- 5. 1 При подключении здания к магистральной трубе
- 5.2 При автономном газоснабжении
  - 5.2.1 Что проверить
6 Рекомендации по установке
7 Диагностика и сбои котлов
8 Какие проверки выполняются перед первым пуском котла?
9 Полезные рекомендации
10 Ошибка F28 котла Vaillant: как исправить
11 Котел «Вайлант»: ошибка F28
12 Котёл вайлант ошибка f28 что делать?
13 Особенности регулировки
14 Последовательность ввода в эксплуатацию котлов Vaillant
15 Проверка давления
16 Проверяем и настраиваем минимальное количество газа
17 Проверяем функционирование котла
18 Ошибка f33 vaillant как устранить и что делать?
19 Причины неполадок

Vaillant ошибка F28: что это?

Если заглянуть в инструкцию, есть информация о данной ошибке, однако точное определение дать проблематично. Неисправность связана с газовой горелкой. Что произошло с ней, необходимо разбираться индивидуально.

Вероятные причины:

Газ не подводится.
Вылетел клапан.
Нет заземления.
Электроды поломаны.
Устарела электронная плата.

Ошибка является распространенной и чаще всего сигнализирует именно о проблеме с клапаном. Это уязвимое место котлов, у них предусмотрен определенный ресурс работы. Если оборудование, к примеру, используется пять более лет, то не надо удивляться.

Осмотр и техническое обслуживание котла

Обслуживание газового котла рекомендуется проводить ежегодно. В основном обслуживание сводится к визуальному осмотру и профилактической очистке основных узлов: теплообменников, камеры сгорания, фильтров грубой очистки и состояния расширительного бака.

Первичный теплообменник чистят снаружи от сажи мягкой щеткой. Щетками с металлической щетиной пользоваться ни в коем случае нельзя, т.к. медные пластины обработаны специальным антикоррозийным покрытием и его повреждение приведет к серьезному сокращению срока службы. Из-за конструктивной особенности первичные теплообменники изнутри в большинстве случаев не поддаются промывке, срок его службы может серьезно уменьшится от применения антифризов или частой подпитки водопроводной водой повышенной жесткости.

Вторичный теплообменник (ГВС) ввиду постоянного прохождения через него воды больше подвержен образованию отложений и накипи, но при этом его можно успешно промывать с определенной периодичностью. Промывают теплообменники специальными установками (бустерами) с использованием спецсредств. Процесс заключается в длительном (иногда до нескольких часов) перекачивании химических средств, способствующих растворению и вымыванию накипи. Компания valiant рекомендует осуществлять промывку обычной уксусной кислотой.

Расширительный бак предназначается для компенсации теплового расширения системы отопления и также ежегодно подлежит обслуживанию. Оно заключается в измерении его давления. Замер необходимо делать на опорожненном котле и при необходимости накачать до значения статического давления системы (примерно 1-1. 2 бара). Если же из контрольного штуцера выходит вода, это говорит о не герметичности мембраны бачка и необходимости его замены.

Своевременно промывать и очищать теплообменники нужно обязательно, потому что грязь и отложения накипи снижает теплопроводность и проходное сечение, что приводит к снижению экономичности котла и перегреву, а впоследствии дорогостоящей замене.

Рекомендуется устанавливать температуру подачи горячей воды таким образом, чтобы не разбавлять ее холодной водой, тем самым обеспечивая минимальный нагрев. Чем меньше температура горячей воды, тем будет ниже интенсивность образования накипи.

Фильтры грубой очистки представляют собой сеточки, поэтому их обслуживание сводится к извлечению и промывке под струей воды до нужного состояния.

Газовая горелка со временем может засоряться и покрываться налетом от продуктов сгорания, ее очистка, как правило, легко осуществляется с помощью мягкой щетки и пылесоса. Если есть сильные загрязнения, то она легко снимается.

Основные коды ошибок (f28, f75) и их краткая расшифровка

Кодовых обозначений различных ошибок или неполадок достаточно много.

Рассмотрим наиболее распространенные из них:

Код	Расшифровка
F00	Обрыв цепи терморезистора подачи
F01	Обрыв цепи терморезистора обратной линии
F02-03	Размыкание терморезистора температуры или датчика накопителя
F04	Обрыв терморезистора обратки
F10	КЗ терморезистора подачи (превышение 130°)
F11, F14	КЗ терморезистора обратки (превышение 130°)
F22	Сухой ход (неисправность насоса)
F23	Недостаток воды. Определяется разницей температур прямой и обратной линий
F27	Паразитное пламя
F28	Блокировка розжига
F29	Отказ в рабочем режиме (возникает при затухании пламени и неудачной попытке розжига)
F35	Ошибка в газоотводе
F37	Нестабильная или нештатная частота вращения вентилятора
F72	Ошибка показаний датчиков прямой и/или обратной линии
F75	Насос не способен поднять давление
F76	Перегрев первичного теплообменника

ВАЖНО!

Помимо кодов ошибок, обозначенных буквой F, есть коды состояния, маркированные буквой S. Они информируют о проходящем процессе и ошибками не являются.

Почему падает давление

Падение давления в котле имеет единственную причину — утечка теплоносителя. Если после нескольких попыток поднять напор с помощью питающего вентиля никаких положительных результатов не появляется, следует искать протечку в самом котле или в отопительном контуре.

Сложность может возникнуть, если котел конденсационный и подключен к системе теплого пола.

Поиск протечек в подобных условиях крайне затруднен. Может оказаться, что неисправность скрыта в клапане сброса, подключенном к системе канализации.

Оптимальный способ поиска причин — последовательное исключение возможных причин протечек, чтобы в конечном счете осталась одна, правильная.

ОБРАТИТЕ ВНИМАНИЕ!

Определенную информацию можно получить, если попробовать определить интенсивность протечки и проанализировать пропускную возможность задействованных элементов котла.

Диагностика газового тракта

При подключении здания к магистральной трубе

Если речь идет о жилом строении, а в качестве основного энергоресурса выбрано «голубое топливо», в доме, кроме Вайлант, имеется газовая плита. После разводки труб на участке схемы до котла никаких приборов нет. Следовательно, проконтролировать поступление газа можно не выходя из кухни.

Проверка сводится к розжигу всех имеющихся на плите конфорок на максимальном режиме. Язычки пламени с характерным оттенком укажут на отсутствие проблем с подачей топлива, а их интенсивность, стабильность – на постоянство давления и его нормальную величину. Если плита не разжигается или работает некорректно, нужно искать неисправность на участке магистраль–место разводки газовых труб (методика описана ниже).

При автономном газоснабжении

Что проверить

Запорный вентиль. В случае вывода котла Вайлант из эксплуатации по окончании отопительного сезона собственник объекта, как правило, блокирует магистраль, а потом об этом забывает. Возможно, именно газовый кран и является причиной ошибки f28 Vaillant.
Отсечной клапан. Срабатывает при отключении напряжения; на газопровод ставится прибор типа «нормально закрытый». Переводить в рабочее положение нужно вручную.
Редуктор. Недостаточное утепление оголовка газгольдера, уличного шкафа с баллонной группой вызывает оледенение этого прибора – трубопровод блокируется. Загрязнение канала отражается на давлении – при его значении ниже порога срабатывания газового клапана котла Vaillant появляется ошибка f28.
Наполнение резервуара. По мере расходования «голубого топлива» давление в трубе также постепенно падает. Наиболее типичный случай появления ошибки f28. Запальник срабатывает, котел Вайлант запускается, но горелка тухнет. И так несколько раз, словно ей чего-то не хватает. А именно – нормального поступления газа.

Как вариант – образование ледяной пробки на одном из участков магистрали вне строения. Но с данным дефектом должны разбираться (и устранять его) специалисты.

Диагностика и сбои котлов

Надо отметить, что оборудование Vaillant является одним из самых безопасных среди всех остальных. Количество настроек, параметров, проверок здесь существенно больше, чем в котлах других брендов. Котлы с дисплеями могут отображать коды состояния, диагностики (два уровня), сбоев и программы наладки. Обычному пользователю будут интересны только коды неполадок, потому все остальное в основном предназначено для сервисных специалистов.

Так же автоматика вайлант хранит историю всех ошибок, это делает очень удобной диагностику и поиск неисправности котла. В любой момент можно просмотреть 10 последних ошибок, которые были на котле (для выведения списка используется кнопка “info” и “-”).

Далее рассмотрим самые распространенные ошибки котлов Vaillant и рекомендации по их устранению.

Какие проверки выполняются перед первым пуском котла?

Для дальнейшей нормальной и безопасной работы, а также сохранения гарантии, любое оборудование требует соблюдения ряда условий:

напряжение в сети по нормам ПУЭ и обязательное заземление котла (между нолем и “землей” в идеале не должно быть потенциала, Vaillant допускает не более 1. 5 Вольт)
соответствие системы в целом мощности установленного оборудования (недостаток мощности по отоплению или ГВС запрещает осуществлять пуск). Постоянная работа котла на пределе мощности быстро приведет к выходу из строя агрегата.
проверка соблюдения норм установки дымохода (для атмосферных котлов наличие тяги, для коаксиальных дымоходов вылет трубы и наклона в сторону улицы)

Руководство по монтажу также предписывает устанавливать фильтра грубой очистки на подаче холодной воды в котел и на обратном трубопроводе системы отопления, а также газовый фильтр.

Более подробно изучить процесс ввода в эксплуатацию лучше в инструкции на конкретную модель котла.

Выбор проверочной программы (развоздушивание, заполнение системы) запускается включением котла и одновременным удерживанием кнопки “+” в течение 5 секунд. Активируется выбранная программа кнопкой “i”. Для котлов серии TEC предустановлено пять программ.

Полезные рекомендации

Чтобы не ломать голову над тем, как устранить ошибку F28 в газовом котле «Вайлант», перед началом эксплуатации устройства необходимо внимательно изучить инструкцию. Она довольно простая и понятная даже начинающему пользователю на интуитивном уровне. Дополнительно устройство снабжено специальным дисплеем, на котором отображаются все кодовые обозначения с названием тех или иных неполадок.

При возникновении какой-либо ошибки необходимо уточнить ее номер и прочитать аннотацию в инструкции. Некоторые из неисправностей можно исправить самостоятельно, однако в большинстве случаев может потребоваться исключительно специализированная помощь. Чтобы избежать неприятностей, перед каждым отопительным сезоном рекомендуется вызывать мастера, который сможет проверить котел на герметичность, а также на качественную работоспособность.

Неправильное давление в агрегате является самой распространенной причиной появления в газовом котле «Вайлант» ошибки F28. Что делать в этой ситуации? В первую очередь специалисты рекомендуют поддерживать уровень давления на средней серой полоске датчика. Если стрелка переходит в красную зону, то это свидетельствует о том, что показатель очень сильно понижается. Это может серьезно отразиться на работе системы.

Ошибка F28 котла Vaillant: как исправить

Если нет желания разбираться в причинах и позволяют финансы, конечно же, можно отнести оборудование в сервисный центр. Однако самоделкины рекомендуют не опускать рук, постараться провести ремонт в домашних условиях.

Обращаю внимание, что речь идет о газовом оборудовании, поэтому необходимо соблюдать меры предосторожности. Агрегат необходимо выключить, чтобы полностью себя обезопасить.

Мои действия во время поломки:

Есть кнопка «снятие сбоя».
Демонтаж оборудования.
Проведение диагностики.
Разбор котла.

Я знаком с устройством газового оборудования и первым делом проверяю электроды. Первая мысль — повредилась проводка. Если наблюдаются оголенные контакты, такую проблему устранить проще всего. Берется паяльная лампа, все становится на свои места. Однако при первом осмотре проблем с проводами не обнаружил, электроды все стоят на местах (по идее электронная плата должна получать сигнал).

Второй момент — это заземление. Оно проверяется при помощи тестера. Самое сложное — это клапан, по инструкции он обязан выдерживать определенное давление. В моем случае он явно барахлил и что делать, даже не догадывался. Решил просто заменить элемент, ошибка ф 28 пропала сама собой.

Котел «Вайлант»: ошибка F28

Если говорить о данном коде, то он может свидетельствовать сразу о нескольких неисправностях. Например, причиной такому явлению может стать поломка редуктора, который отвечает за давление газа. Также из строя мог выйти счетчик.

В некоторых ситуациях ошибку F28 газовый котел «Вайлант» выдает, когда происходит перенасыщение газа воздухом. Также необходимо обязательно следить за давлением. Для того чтобы изменить эти значения, необходимо самостоятельно проверить настройки.

Некоторые пользователи случайно закрывают газовый кран, из-за чего также может возникнуть ошибка. Кроме этого, нередко происходит разрыв кабеля. Из строя может выйти и газовый магнит. Дополнительно нужно проверить трансформатор розжига и удостовериться, что внутри системы отсутствует нагар.

Реже всего данная ошибка возникает при поломках в плате управления. Поэтому независимо от того, выдает ошибку F28 котел «Вайлант» на 24 КВт или другая модель, рекомендуется произвести проверку некоторых узлов и удостовериться, что агрегат эксплуатируется в правильном режиме.

Котёл вайлант ошибка f28 что делать?

Эта ошибка может возникать как случайно, так и требовать вмешательства сервисного специалиста. Ошибка f28 возникает при безуспешных попытках розжига газовой горелки.

Какие могут быть причины ошибки f28 котла вайлант:

на горелку не поступает газ
низкое давление газа на выходе газового клапана
неисправен газовый клапан
проблема с электродами розжига и электродом наличия пламени
неправильное заземление котла
неисправность электронной платы (возможен ремонт платы котла)

Для начала можно воспользоваться кнопкой Снятия сбоя (пламя с крестом). Возможно, сбой розжига был случайным и работа котла нормализуется.

Если ошибка f28 появляется снова, мы рекомендуем вызвать сервисного специалиста, потому что для дальнейших проверок потребуется специальное оборудование и знания. Не рекомендуется самостоятельно осуществлять разборку газового клапана.

Можно проверить целостность проводов, идущих от электродов на плату управления и при очередной попытке пуска проверить визуально, что электрическая искра пробивает именно на корпус горелки, а не где-нибудь в другом месте.

Сервисные специалисты проверяют надежность заземления котла и исправность электродов, а также давление на выходе газового клапана. Если все узлы в норме и нарушений нет, то вероятнее потребуется диагностика электронной платы.

Сразу менять плату управления не стоит. В большинстве случаев, ее можно успешно отремонтировать. Ремонт будет стоить существенно дешевле.

Особенности регулировки

Последовательность ввода в эксплуатацию котлов Vaillant

перед заполнением требуется тщательно промыть систему отопления (крупные частицы, оставшиеся после монтажных работ могут повредить исполнительные механизмы)
проверить состояние автоматического воздухоотводчика на циркуляционном насосе, если он закрыт – отвернуть на 1-2 оборота
запорные вентили на радиаторах отопления или термоголовки должны быть полностью открыты
заполнить систему отопления до давления не ниже 1 бара (как правило, 1.3 – 1.5 бара)
включить котел и проверить давление, при необходимости еще подпитать систему
обязательно проверить дефлектором газа наличие утечек
Vaillant требует заполнять систему подготовленной водой жесткостью не более 20 единиц по немецкой системе исчисления и запрещает добавление в систему антифриза или ингибиторов коррозии.

После того, как система заполнена, необходимо выполнить программу удаления воздуха P0, при которой будет работать только насос в специально предусмотренном режиме, и удаляться лишний воздух из контура отопления и ГВС

Проверка давления

Это еще одна процедура, которую можно выполнить самостоятельно при возникновении неисправности. Для того чтобы проверить давление, необходимо снять обшивку агрегата. После этого нужно откинуть распределительную коробку и закрыть запорный газовый кран. На следующем этапе производится ослабление уплотнительного винта, расположенного на газовой арматуре. После этого подключается цифровой манометр. Далее можно открыть запорный газовый кран и ввести прибор в эксплуатацию. После этого производится измерение давления. Если данные манипуляции не помогли, то можно попробовать и другие способы.

Проверяем и настраиваем минимальное количество газа

Особую внимательность необходимо проявить при первичном подключении и вводе в эксплуатацию газового оборудования. Чтобы проверить минимальное количество газа и избежать последующих ошибок, необходимо произвести несколько нехитрых манипуляций:

отключить котел;
ослабить уплотнительный винт, который расположен на газовой арматуре;
подключить манометр;
нажать кнопку с символом плюса на дисплее и, удерживая ее, установить выключатель назначения «i»;
продолжать удерживать «+», пока на экране устройства не появится значение «Р.0»;
еще раз нажать на кнопку со знаком «+» и дождаться появления «Р.2»;
нажать на кнопку «i» и запустить автоматическую диагностическую систему, тогда котел можно перевести на минимальную подачу газа;
нажать на кнопку «i» и дождаться появления цифрового значения от 0 до 99;
несколько раз нажать кнопку «+» или минус пока давление не будет установлено в правильном значении.
сохранить установленные изменения, для этого необходимо удерживать кнопку «i» порядка 5 секунд.

В этом случае агрегат автоматически выйдет из режима диагностики. После этого можно будет отключить прибор, снять манометр и повторно установить уплотнительный винт.

Проверяем функционирование котла

А после того как агрегат был установлен, необходимо выполнить также несколько манипуляций, которые позволят удостовериться в том, что работоспособность агрегата на нужном уровне. Для этого необходимо подключить прибор и проверить подводящие линии газа, отопительные установки и прочие трубопроводы на герметичность.

Также нужно удостовериться, что показатели пламени горелки находятся в правильной позиции.

Ошибка f33 vaillant как устранить и что делать?

Возникает только в турбированных моделях котлов. Источник ошибки – реле давления в выпускном трубопроводе. Логика работы всех современных газовых котлов примерно одинакова. Когда поступает запрос на розжиг, плата управления включает вентилятор (дымосос), который создает разряжение. Когда достигнута нужная тяга, контакты дифференциального реле замыкаются и тем самым на плату передается сигнал на открытие газового клапана и розжиг горелки. Соответственно, если сигнала с реле нет или оно находится в замкнутом состоянии после выключения вентилятора, автоматика vaillant выдает ошибку f33.

Котел вайлант ошибка f33

причины:

не срабатывает вентилятор (можно проверить визуально)
поломка реле давления (в трубках может скапливаться конденсат, который стекая внутрь датчика, приводит его в негодность;
ошибка при монтаже выпускной трубы (также может скапливаться конденсат и заливать реле)
засорение коаксиальных трубопроводов, препятствующее нормальному протоку воздуха
засорение трубки Пито (скопившаяся грязь или насекомые)

Проверить срабатывание реле можно, создав самостоятельно разряжение через трубку (должен произойти характерный щелчок). Бывает, что реле “залипает”, т.е. в нормальном состоянии оно будет замкнуто, что можно проверить обычным мультиметром. В таком случае, его придется заменить.

Бывает, что повреждаются сами трубочки или трубка Пито, например, от воздействия высоких температур.

Малейшее изменение формы может влиять на показания и быть причиной ошибки F33.

Стоит отметить, что эта проблема практически всех газовых котлов. Некоторые производители решают ее установкой специального уширения (так поступили BAXI) для сбора конденсата, а некоторые даже делают трубочки с подогревом для его испарения.

Причины неполадок

Чтобы возможные отзывы о котлах этой марки были благоприятными, необходимо уделить большое внимание профилактике неисправностей и их устранению. Стоит отметить, что не все проблемы обозначаются кодами, некоторые возникают без предупреждения. Ситуация, когда котел, вообще, не включается, может появиться из-за неверного подключения «ноля» и «фазы».

Также неполадка может быть связана со следующим:

воздух, обильно примешанный к газу;
слабое давление в газопроводе;
ошибки при заземлении;
порванные кабели;
неграмотное подключение к газопроводу.

Когда совсем нет горячей воды или котел плохо ее греет, требуется оценить состояние датчика протока. Подчас он загрязняется, жидкость движется, но автоматика не дает команды вентилятору продувать топку и раздувать огонь. Выпустив воду из горячего контура водопровода, добиваются насыщения труб воздухом. Вслед за этим нужно резко отпирать и закручивать водяные краны перед самым котлом, чтобы за счет перепадов давления снять с вентилятора или датчика грязь. Если давление непредсказуемо растет или падает, при этом горячая вода капает из холодного крана, можно предположить повреждение вторичного теплообменника.

Иногда котел гудит при включении – не нужно бояться его вскрыть. Требуется посмотреть, чтобы никакие трубочки или иные детали не контактировали с корпусом. Тогда и проблем с посторонними шумами точно не будет.

Также следует проверить следующие причины:

насыщенность труб воздухом;
содержание кислорода в воде;
появление накипи;
затруднения в работе вентилятора.

Источники

https://kody-oshibok.ru/gazovye-kotly/kotel-vaylant-oshibka-f28. html
https://thermo-lider.ru/gazovye-kotly/oshibki-gazovykh-kotlov/oshibki-gazovykh-kotlov-vaillant/oshibki-kotlov-vaillant/
https://OrenInstrument.ru/kotel/vajlant-oshibka-f28.html
https://KotelSibir.ru/kotel/vaillant-f28-oshibka.html
https://FB.ru/article/368708/kotel-vaylant-oshibka-f-vozmojnyie-neispravnosti-i-sposobyi-resheniya

[свернуть]

Коды ошибок газового котла Vaillant, обозначение значков и устранение неполадок. Системы отопления для дачи и загородных домов. Котлы, газовые колонки, водонагреватели

22 марта 2017 г. Евгений Фоменко

Особенности эксплуатации и диагностики

В процессе подключения, эксплуатации и обслуживания газового котла отопления Vaillant могут возникать некоторые неисправности. Модели, имеющие электрическую систему управления с экраном, позволяют понять, что конкретно не работает в той или иной ситуации.

Чтобы понять, что делать в тех или иных случаях, рассмотрим распространенные коды ошибок газового котла Vaillant, и что нужно делать при их появлении. Если одновременно возникает несколько ошибок, они отображаются попеременно в течение примерно 2 секунд.

Обозначения значков могут начинаться с буквы F (ошибка) или S (состояние). Технические характеристики и коды, присущие каждой конкретной модели, прописаны в инструкции по эксплуатации.

Наиболее распространенные коды ошибок котлов Вайлант

F5

Ошибка F5 означает обрыв внешнего датчика ОГ. Возможными причинами могут быть неправильная работа датчика дымовых газов, снят штекер или поврежден кабель, неправильно установлен запасной резистор. Код актуален только для навесной модели Vailant Atmo.

5ER

Если на дисплее попеременно отображается температура воды и ошибка 5ER (или SER) – это напоминание о том, что пора провести техническое обслуживание устройства.

Пользователь сам может установить частоту появления этого напоминания. Значение задается в пункте диагностики D.084 в диапазоне от 0 до 3000 часов с интервалом 10 часов (число 300 соответствует 3000 часам). Чтобы полностью отключить эту функцию, введите символ «—» вместо числового значения.

F15

Ошибка F15 указывает на короткое замыкание наружного датчика выхлопных газов. Предположительно произошло короткое замыкание с корпусом штекера датчика, короткое замыкание внутри жгута проводов или неисправен сам датчик. Показан только в настенных котлах Vaillant Atmo.

F20

Ошибка F20 (Ф20) фиксирует, что произошло защитное отключение устройства по причине срабатывания защитного ограничителя индикатора температуры STB. Активируется при превышении максимально допустимой температуры.

Это может произойти из-за того, что неправильные контакты «массы» жгута проводов с корпусом, нарушен НТК обратной или подающей линии (слабый контакт). Возможен также пробой провода зажигания, электрода или свечи зажигания.

F21

Ошибка F21 означает аварийное отключение контроля пламени GFA.

F22

Ошибка F22 (F22) показывает срабатывание защитного отключения из-за нехватки воды. Причины этого – неисправность троса насоса или тумблера при недостаточном количестве воды, насос не работает или заблокирован, либо у него слишком маленькая мощность.

F23

Ошибка F23 фиксирует аварийное отключение из-за слишком большой разницы температур между датчиками, расположенными на подающей и обратной линиях.

Очень низкая мощность насоса, почему давление падает с одной стороны;
насос заблокирован;
Датчики NTC возврата и прямого хода не на месте.

F24

Ошибка F24 сигнализирует об аварийном отключении при слишком резком повышении температуры. Это означает наличие воздуха в устройстве, снижение производительности насоса, засор или очень низкое давление в системе отопления. Гравитационный клапан может быть неправильно подсоединен или заблокирован.

F26

Ошибка F26 означает, что расход газового клапана шагового двигателя не определяется из-за поломки газового клапана. Возможно, это не подключено или сломан серводвигатель газового клапана, неправильно расположен разъем на плате или обрыв в жгуте проводов.

F28

Ошибка F28 (F28) свидетельствует о том, что оборудование не включилось, при запуске устройства обнаружена неисправность, попытки розжига не увенчались успехом.

Доступно несколько вариантов:

Электрод розжига котла

Неисправность электроники, например прерывание тока ионизации.

F29

Ошибка F 29 (F29) свидетельствует о том, что пламя горелки гаснет во время работы и дальнейшие попытки розжига безуспешны. Это может быть временное прекращение подачи топлива, пропуски воспламенения в запальном трансформаторе или неправильное заземление оборудования.

F33

Ошибка F33 (F33) отражает то, что не включается прибор измерения силы нажима. После выключения вентилятора прессостат не размыкает контакт. Актуально для линейки Vailant Turbo TEK PRO.

S33

Ошибка S33 указывает на то, что установка заблокирована и переведена в 20-минутный режим ожидания, активирован режим защиты теплообменника от замерзания. Причина в том, что контакты реле газовоздушного тракта не подключены. Такое состояние может появиться в двухконтурном котле Вайлант 242 Турбо.

Газовый котел Vaillant turboTEC PRO 242

F36

Ошибка F36 (F36) – датчик опрокидывания тяги распознал выход продуктов сгорания. Указывает на то, что тяга слишком слабая. Скорее всего, забит дымоход или закрыта вентиляция. Устранение этой проблемы заключается в чистке дымохода, отключении активной вытяжки над плитой и открытии окна.

F37

Ошибка F 37 (F37) означает отклонение скорости вращения вентилятора (слишком быстро или медленно). Датчик давления может быть сломан.

F38

Ошибка F38 означает, что вентилятор вышел из строя и требует замены.

F53

Ошибка F53 показывает неверные настройки горения.

Возможные причины:

F61

Ошибка F61 указывает на ошибку управления газовыми клапанами. Возможно поврежден ввод жгута проводов и произошло короткое замыкание, неисправен газовый клапан или электронная плата.

F62

Ошибка F62 – задержка времени отключения газового клапана. Может работать, если внутри есть посторонний свет (контрольный электрод не показывает затухание пламени).

F71

Ошибка F71 указывает на выход из строя датчика температуры в подающей магистрали. Вероятно, он неисправен или находится на большом расстоянии от линии питания.

F72

Ошибка F72 появляется при выходе из строя датчика температуры обратки или подачи. Может быть неисправен или очень большая разница температур в прямой или обратной магистрали датчиков NTC.

F75

Ошибка F75 (F75) означает отсутствие скачка давления при включении насоса. Возможно, в системе отопления есть кислород или насос или датчик воды могут работать неправильно. Для скорейшего исправления ситуации проверяется регулируемый байпас, к обратке подключается расширительный бачок.

Насос газового котла

SER

Ошибка SER совпадает с кодом 5ER (буква «S» и цифра «5» на электронном дисплее совпадают). После устранения проблемы ошибки сбрасываются после нажатия кнопки «Сброс» или включения и выключения котла из сети.

Другие неисправности и решения

Если мигает диод реверса тяги, то либо он неисправен, либо продукты сгорания не полностью удаляются, а попадают в помещение. Инструкция по ремонту в этом случае такова: сначала прочистите дымоход, затем проверьте качество вентиляции.

После этого можно заменить датчик обратной тяги. Изначально при монтаже важно соблюдать все требования безопасности. Довольно часто забивается газовая горелка, на ней откладывается копоть. Его следует регулярно чистить, чтобы полностью контролировать уровень пламени.

Описание

Vaillant atmoTEC PRO VUW 240/5-3 (240/3-3) H-RU/VE — двухконтурный настенный газовый котел, предназначенный для отопления и горячего водоснабжения жилых помещений. Универсальную модель можно установить как в обычной квартире, так и в коттедже или загородном доме, в том числе прямо в комнате. Высокий уровень безопасности и автоматические системы управления позволяют установить котел практически в любом удобном месте.

В 2015 году компания Vaillant обновила свои котлы, которые ранее на протяжении 8 лет были признанными лидерами на рынке отопительного оборудования в своем классе. Модернизированы основные функции котла и система управления, что сделало его эксплуатацию еще более удобной и эффективной. Среди ключевых изменений, внесенных в конструкцию и техническое оснащение котла Vaillant atmoTEC PRO VUW 240/5-3 (240/3-3) H-RU/VE:

обновленное исполнение – изысканный и современный дизайн, привлекающий внимание;
новая электронная панель управления – буквенно-цифровой дисплей с яркой подсветкой, на который выводятся показания манометра и другие параметры;
улучшены системы самодиагностики – увеличилось количество присваиваемых информационных кодов возможных причин неисправности котла;
стал еще проще благодаря возможности гибкой настройки агрегата для работы с конкретной системой отопления;
неприхотливость к качеству воды – установленная крыльчатка циркуляционного насоса с алмазным покрытием позволяет работать и на загрязненной жидкости.

Преимущества котла Vaillant atmoTEC PRO VUW 240/5-3 (240/3-3) H-RU/VE

Среди отличительных особенностей данного агрегата – лаконичный и стильный дизайн, эргономичный дизайн, удобная система управления. Как и у других настенных газовых котлов Vaillant, все основные узлы агрегата и регуляторы доступны на передней панели, что значительно облегчает использование. Встроенный пластинчатый теплообменник обеспечит быстрый нагрев воды без образования накипи даже при длительном сроке службы.

Работа основных элементов котла Vaillant atmoTEC PRO VUW 240/5-3 (240/3-3) H-RU/VE полностью контролируется автоматикой: агрегат оснащен системами защиты опорожнения котлового контура , защита от замерзания и заклинивания насоса. Установленные микропроцессоры контролируют внутреннюю операционную систему, надежно защищая ее от возможных сбоев. Кроме того, на плате котла имеется стабилизатор напряжения, который защитит его от скачков напряжения.

Электронный розжиг обеспечит легкое включение котла, во время работы возможен переход в режим частичной мощности для снижения энергопотребления. При расходе 1,5 литра в минуту котел автоматически переходит в режим подготовки ГВС.

Уровень безопасности Vaillant atmoTEC PRO VUW 240/5-3 (240/3-3) H-RU/VE один из самых высоких среди настенных газовых котлов аналогичного класса. Система самодиагностики анализирует основные показатели и при необходимости выводит информацию о возможных проблемах. Дополнительные датчики чутко реагируют на отсутствие тяги в дымоходе и на распознавание обратной тяги.

Котел Vaillant atmoTEC PRO VUW 240/5-3 (240/3-3) H-RU/VE комплектуется:

циркуляционный насос;
закрытый расширительный бачок;
газовая автоматика с электронным зажиганием;
автоматический воздухоотводчик;
регулируемый перепускной и предохранительный клапан;
модулирующая горелка из хромоникелевой стали;
Переключатель режимов зима-лето, манометр.

Откройте для себя Дополнительную информацию об этой модели вы можете скачать документацию или связаться с отделом продаж. Купить настенный газовый котел Vaillant atmoTEC PRO VUW 240/5-3 (240/3-3) H-RU/VE можно на нашем сайте или оформить заказ у менеджеров. Вы также можете воспользоваться услугой

Vaillant (Вайлант) VUW 240/5-3 atmoTEC pro — современный атмосферный газовый котел настенного типа, выполненный в элегантном высокопрочном корпусе и оснащенный интеллектуальным управлением. Универсальность рассматриваемого агрегата позволяет эффективно использовать его в любых условиях для создания максимально комфортных условий проживания.

Особенности и преимущества настенных газовых котлов Vaillant серий atmoTEC и turboTEC pro

– Описание

Газовый настенный обогреватель со встроенной системой подготовки горячей воды
Мощность аппарата регулируется модулирующей горелкой
Контроль температуры горячей воды
Автоматическое переключение в режим подготовки ГВС при ее расходе от 1,5 л/мин. и регулирование мощности аппарата в зависимости от расхода и температуры нагреваемой воды
Принудительный отвод продуктов сгорания через сертифицированную систему дымохода/воздуховода (для turboTEC pro)

– Варианты установки

Отопление и встроенное горячее водоснабжение
Подходит для жилых домов и квартир при реконструкции и строительстве, где невозможно установить дымоход обычной конструкции
Возможность установки в жилом районе
Минимальный боковой зазор составляет 10 мм, все узлы доступны спереди
НЕ ИСПОЛЬЗУЕТСЯ В КАСКАДНЫХ УСТАНОВКАХ

– Оборудование

ЖК-дисплей с подсветкой, кнопочное управление
Внутреннее программное обеспечение для контроля состояния, настройки параметров и устранения неполадок
Встроенный пластинчатый теплообменник для нагрева воды
Встроенный циркуляционный насос, закрытый расширительный бак, автоматический воздухоотводчик, автоматический регулируемый байпасный клапан, предохранительный клапан, приоритетный отводной клапан с электроприводом
«Интеллектуальное» регулирование давления в системе отопления
Медный первичный теплообменник со средней эффективностью >= 91%
Горелка из хромоникелевой стали
Постоянная защита от замерзания
Защита от заклинивания насоса и трехходового клапана
Переключатель ЗИМА/ЛЕТО
Возможность установки частичной мощности в режиме обогрева
Электронное зажигание и управление всеми функциями
Соединительный комплект входит в комплект поставки
Встроенный коммутационный модуль для интерфейса eBus

Современные отопительные котлы Vaillant серии atmoTEC и turboTEC pro идеально подходят для создания комфортного отопления дома. Модельный ряд представлен агрегатами различной мощности и охватывает широкий спектр возможных обслуживаемых направлений. Все устройства оснащены модулирующими горелками, которые позволяют регулировать мощность нагрева, от которой зависит КПД котлов.

Настенный двухконтурный газовый котел Vaillant atmoTEC pro VUW 240/5-3 с естественным дымоудалением предназначен для отопления жилых помещений и приготовления горячей воды. Он оснащен модулирующей горелкой и интеллектуальной системой управления. Особенности и преимущества модели:

Медный первичный теплообменник;
Горелка их хромоникелевая сталь;
Встроенные системы безопасности;
Встроенная подвеска;
Возможность подключения термостата.

Котел подходит для эксплуатации в частных домовладениях и квартирах, оборудованных дымоходами.

Двухконтурный газовый котел Vaillant atmoTEC pro VUW 240/5-3 построен по классической схеме с двумя раздельными теплообменниками. Первичный теплообменник изготовлен из меди, вторичный пластинчатый теплообменник из нержавеющей стали. Горелка изготовлена из стали с добавлением хрома и никеля, что делает ее более устойчивой к термическим нагрузкам. Благодаря тепловой мощности 24 кВт котел может отапливать помещения площадью до 240 кв. м с максимальным расходом газа 2,8 куб. м/ч – тем самым экономя на коммунальных услугах. Производительность горячего водоснабжения 11,5 л/мин, что достаточно для двух кранов.

На борту газового двухконтурного котла Vaillant atmoTEC pro VUW 240/5-3 имеется оборудование для полноценной работы отопительного контура. Расширительный бачок на 6 литров охлаждающей жидкости, бесшумный циркуляционный насос, предохранительный клапан и автоматический воздухоотводчик. Также есть системы защиты от перегрева, контроля наличия пламени, защиты от блокировки циркуляционного насоса. Электроника обеспечивает безопасность и отвечает за модуляцию пламени – благодаря этому котел строго выдерживает температуру теплоносителя и горячей воды (результатом будет комфортный душ).

Котел предназначен для работы в системах отопления закрытого типа с принудительной циркуляцией теплоносителя. Давление в контуре отопления до 3 бар, в контуре ГВС – до 10 бар. Температура в системе регулируется в пределах +30-85 градусов, горячей воды – от +35 до +65 градусов. Управление осуществляется с помощью клавиатуры, для контроля параметров предусмотрен ЖК-дисплей с ночной подсветкой. Благодаря простому пользовательскому интерфейсу с управлением справится даже неопытный пользователь – выберите температуру, а котел сделает все остальное. Также к нему рекомендуется подключить термостат – он самостоятельно поддерживает заданную температуру с помощью встроенного датчика и экономит до 10-15% газа.

Купить настенный двухконтурный газовый котел Vaillant atmoTEC pro VUW 240/5-3 от бренда с мировым именем вы можете в интернет-магазине Теплодвор. Котел комплектуется секциями дымохода, комнатными термостатами, конвекторами и многим другим. География доставки – Москва и вся Россия, также возможен самовывоз со склада.

Описание атмосферного настенного двухконтурного газового котла Vaillant atmoTEC pro VUW 240/5-3

Газовый двухконтурный настенный атмосферный котел Vaillant atmoTEC pro VUW 240/5-3 – классический отопительный котел для любой дом до 240 кв.м. накопительные водонагреватели (бойлеры).

Эффективный Первичный медный теплообменник обеспечивает средний КПД более 91%, а возможность настройки на частичную мощность и регулирование мощности с помощью модулирующей горелки делают его самым эффективным котлом среди «одноклассников».

Пластинчатый теплообменник для водяного отопления специально разработан для достижения максимальной устойчивости к образованию накипи. Котел автоматически переходит в режим приготовления горячей воды, как только расход превышает 1,5 литра в минуту, и регулирует мощность в зависимости от ее фактического потребления и требуемой температуры.

Данный котел является надежным, проверенным технологическим решением, способным прослужить более 10 лет без поломок и аварий (при правильном обслуживании)

Особенностью котла Vaillant atmoTEC pro VUW 240/5-3 является его почти хирургическая точность – подстраивается под фактические потребности в тепловой мощности – в зависимости от температуры наружного воздуха или температуры в помещении, температуры и расхода горячей воды самостоятельно регулирует мощность горелки и поддерживает комфорт в вашем доме, не тратя попусту сотые доли кубометра газа .

Надежность котла обеспечивается не только качественными комплектующими, но и инженерными решениями, такими как защита насоса и трехходового клапана от заклинивания, защита от замерзания, контроль состояния и самодиагностика неисправностей, которые отображается на ЖК-дисплее с подсветкой, а также интеллектуальная система контроля давления в системе отопления.

Котел оборудован циркуляционным насосом с функцией автоматического переключения ступеней (в зависимости от необходимой скорости циркуляции теплоносителя), автоматическим воздухоотводчиком и регулируемым автоматическим перепускным клапаном, закрытым расширительным баком, предохранительным клапаном, приоритетом переключающий клапан с электроприводом.

Современный дизайн атмосферного котла Vaillant atmoTEC pro VUW 240/5-3, его практически полная бесшумность, позволят гармонично вписать котел в любое помещение (в том числе жилое), где он будет служить его украшением.

Как и все котлы Vaillant, этот котел может стать частью вашего «умного дома», эффективно используя газ и создавая для вас комфорт и уют.

Ответы на часто задаваемые вопросы.

1. У меня работает система отопления. Можно ли заменить мой котел на Vaillant?

Естественно, в большинстве случаев это возможно! При этом необходимо учитывать, что любая система отопления имеет свои особенности, поэтому необходимо перед покупкой. Инженеры рынка Vaillant зададут вам правильные вопросы и посоветуют решение, основанное на технологии Vaillant, которое подойдет именно вам. Кроме того, они могут порекомендовать изменения в вашей системе отопления, которые сделают ее более надежной и экономичной (экономия в некоторых случаях может составить до 35% от текущих затрат).

2. У меня есть проект системы отопления на другом оборудовании, но я хочу переделать его на Vaillant. Как это сделать?

Все, что вам нужно сделать, это отправить нам этот проект, мы свяжемся с вами и зададим все необходимые вопросы. После этого наши дизайнеры бесплатно внесут все необходимые изменения в проект. Свяжитесь с нашим отделом дизайна.

3. Можно ли использовать антифриз в системе отопления на базе котлов Vaillant?

Использование любых теплоносителей, за исключением воды, в системах с котлами Vaillant невозможно. В противном случае вы можете аннулировать гарантию производителя. Котлы Vaillant имеют множество технических решений, препятствующих размораживанию системы отопления, поэтому если вы намеренно не выйдете из дома в минусовую погоду с обесточенным котлом (или с отключенной подачей газа), то вы не будете в опасность размораживания системы.

4. Правда ли, что для котлов Vaillant требуется источник бесперебойного питания?

На самом деле бесперебойное питание необходимо для всех котлов, особенно используемых в частных домах за городом, где электроснабжение не стабильно. Источник бесперебойного питания сглаживает скачки напряжения, перепады напряжения, изменения частоты тока, что позволяет значительно продлить срок службы платы управления и насоса котла.

5. Можно ли к одному котлу подключить несколько котлов на разных этажах дома?

Теоретическая возможность этого есть при покупке котлов серии Plus или EcoTEC, однако наш специалист сможет точно ответить на Ваш вопрос. Вам нужно просто написать или позвонить нам. Все консультации абсолютно бесплатны

Коды ошибок газовых котлов Vaillant

Код ошибки

Объяснение кода ошибки

Возможные причины неисправности

Ф.00

Обрыв цепи в датчике подачи NTC

Неисправность датчика NTC, кабеля или разъема

Ф.01

Обрыв в цепи датчика NTC

Неисправность датчика NTC, кабеля или разъема

Ф.02

Размыкание датчика NTC температуры наполнения привода (VSC)

Разъем NTC не вставлен или вставлен неплотно, датчик NTC неисправен, или соединение с корпусом вставлено ненадежно/не вставлено, кабель

Ф.03

Открытие датчика привода NTC (VSC)

Датчик NTC неисправен, штекер вставлен неплотно/не вставлен, кабель

Ф.04

Обрыв в цепи датчика NTC

Неисправность датчика, кабеля или разъема

Ф. 05

(Только Vaillant Атмо)

Обрыв в цепи датчика внешней тяги котла

Неисправность датчика, кабеля или разъема

Ф.06

(Только Vaillant Атмо)

Обрыв цепи внутреннего датчика тяги

Неисправность датчика, кабеля или разъема

Ф.10

Короткое замыкание датчика NTC (более 130°С)

Неисправность датчика, кабеля или разъема

Ф.11

Короткое замыкание обратки датчика NTC (более 130°С)

Неисправность датчика, кабеля или разъема

Ф.12

Короткое замыкание – NTC заполнения привода (>130°C) (VSC)

Разъем NTC неисправен, недопустимо

Контакты NTC или на электронике, неисправен NTC, неисправен кабель

Ф.13

Короткое замыкание датчика горячего пуска

Замыкание штекера датчика на массу, короткое замыкание в жгуте проводов, неисправен датчик; Температура > 130°С.

Ф.14

Короткое замыкание обратки датчика NTC (более 130°С)

Неисправность датчика, кабеля или разъема

Ф.15

(Только Vaillant Атмо)

Короткое замыкание внешнего датчика тяги

Неисправность датчика, кабеля или разъема

Ф.20

Срабатывание датчика STB

• датчик – NTC неисправен или неправильно подключен

• устройство не выключается

Ф.22

«Сухой ход»

– очень мало воды в устройстве,

– неисправность в кабеле, подходящем к насосу

– насос заклинил или вышел из строя

– слабая циркуляция воды

– датчик NTC неисправен

– неисправна электронная карта

Ф.23

Отсутствие воды в системе.

Распознается путем сравнения температуры воды на обратке и подаче.

– слишком мало воды в устройстве

– кабель к насосу

– Насос неисправен или заблокирован

– слабая циркуляция – датчик NTC неисправен

– повреждена плата электроники

Ф. 24

Отсутствие воды в системе – очень высокая температура на подаче

• Слишком мало воды в приборе

• неисправность кабеля, подходящего к насосу

• насос заклинил или неисправен

• слабая циркуляция воды

Ф.25

Отключение устройств безопасности:

Слишком высокая температура выхлопных газов

Штекерное соединение, дополнительная тепловая защита от опрокидывания

(STB) прерывается, обрывается жгут проводов

Ф.26

Отсутствие надлежащего тока для шагового двигателя газового клапана

Ф.27

Ионизационный сигнал «Постороннее пламя» указывает на наличие пламени при закрытом газовом клапане

• постороннее пламя, неисправность газового электромагнитного клапана

• неисправность в работе датчика пламени (заменить электронную плату)

Ф.28

«Устройство блокировки зажигания»

Неудачные попытки розжига, агрегат не запускается

– неисправность в подаче газа, например:

– неисправен счетчик газа или редуктор давления газа

– наличие воздуха в газе

– слишком маленький расход газа

– газовый кран закрыт

• неисправность газовой арматуры (неисправность основного газового магнита или оператора)

• неправильное подключение к газопроводу (слишком мало газа для розжига)

• неисправность трансформатора розжига

• разрыв тока ионизации (кабель, электрод)

Ф. 29

«Сбой в рабочем режиме» Пламя погасло во время работы, попытки розжига не увенчались успехом

• временно прекращена подача газа из газопровода

• выход из строя запального трансформатора

• рециркуляция дымовых газов

• Ошибка подключения заземления к устройству

Ф.30

Поломка щупа котла (экоКРАФТ/3)

Ф.31

Замыкание датчика котла (ecoCRAFT/3)

Ф.32

Отклонение скорости вентилятора (только конденсация)

Вентилятор заблокирован, штекер неправильно вставлен в вентилятор, неисправен датчик Холла, неисправен жгут проводов, неисправна электроника

Ф.33

Через 30 минут после запроса на тепло реле давления газ-воздух не замыкает контакт.

Только для Vaillant turboTEC

Нет сигнала от реле давления газ-воздух. Реле давления газ-воздух не размыкает контакт после выключения вентилятора

Ф. 34

Маностат не выключается при остановке вентилятора

Ф.35

Ошибка в воздушной/газовой трубе

Линия подачи воздуха/газа закрыта

Ф.36

(Только в Vaillant Atmo)

Датчик дымовых газов обнаружил поступление дымовых газов в помещение

• недостаточные внешние условия для запуска устройства

• короткая выхлопная труба

• недостаточный поток воздуха

• Температура установки системы слишком высока

• недостаточное отступание устройства от стен в месте его установки

Ф.37

Отклонение скорости вентилятора (слишком высокая или слишком низкая скорость во время работы)

Датчик давления не вставлен или неисправен (но не короткое замыкание или обрыв)

Ф.42

Кодирующий резистор короткого замыкания

КЗ на закодированное сопротивление в шине

Ф.43

Обрыв кодирующего резистора

Разрыв в цепи сопротивления кодирования

Ф. 49

Обнаружение пониженного напряжения на шине eBus

Короткое замыкание в шине eBus, перегрузка eBus или на шине eBus 2 источника напряжения с другой полярностью

Ф.55

Ошибка датчика угарного газа

Ошибка кабельной магистрали:

– Штекер датчика СО не вставлен или вставлен слабо

– Обрыв/короткое замыкание в кабельном стволе

– Датчик СО неисправен.

Ф.56

Превышено предельное значение горения

Значения выбросов CO превышают предельные значения (более 60 секунд)

Ф.57

Сама диагностика не удалась

Рециркуляция отработавших газов, блокировка/засорение системы выпуска отработавших газов, слишком низкое давление газа, блокировка/засорение пути свежего воздуха, частота вращения вентилятора колеблется, установка настроена на неправильный тип газа

Ф.60

Газовый клапан – ошибка 1

Неисправность электроники, лампочка на панели не горит

Ф. 61

Газовый клапан – ошибка 2

Неисправность электроники, лампочка на панели не горит

Ф.62

Газовый клапан – ошибка задержки срабатывания

Наличие пламени более 4 секунд после закрытия газового клапана

• электронный сбой

• засорение форсунок или газосборника

• неисправность газового клапана

Ф.63

ошибка ЭСППЗУ

Ошибка контрольной суммы

• электронный сбой

• неисправность ЭМС

Ф.64

ошибка АЦП

• неисправность датчиков (подача, обратка, выхлопные газы, непонятная кодировка прибора)

• электронный сбой

Ф.65

ASIC-блокировка при перегреве электронного блока

• Температура в коммутационном блоке слишком высокая.

• Температура в помещении, где установлена система, слишком высокая.

• электронный сбой

Ф. 66

Я? Ошибка связи C-Bus

• Неисправность дисплея

• неисправность кабеля, подходящего к дисплею

• электронный сбой

Ф.67

Ошибка GFA

Проверьте наличие пламени на горелке (разные показания для микропроцессора и ASIC)

• электронный сбой

• неисправность электрода ионизации или подходящего провода

Ф.70

Неверный номер исполнения котла для дисплея и/или электроники

При этом были заменены дисплей и электроника, а номер

Котел повторно не вводится

Ф.71

Показания датчика потока не меняются

Неисправен датчик на линии подачи

Ф.72

Неверное показание датчика подачи и/или возврата

Неисправность датчика подачи и/или обратки

Ф.73

Неверный сигнал датчика давления воды (слишком низкий)

Обрыв датчика давления воды или короткое замыкание на 0 В или

Датчик давления воды неисправен

Ф. 74

Неправильный сигнал датчика давления воды (слишком высокий). Давление > 4,5 бар.

Замыкание датчика давления воды на 5 В/24 В или

Ошибка внутреннего датчика давления воды

Ф.75

После 5-кратного запуска насоса повышение давления >50 мбар

Изменение давления не определяется при включении насоса:

Датчик давления воды или/и помпа, воздух в системе отопления, низкое давление воды в котле, расширительный бачок подключен к подаче

Ф.76

Сработало устройство защиты от перегрева на первичном теплообменнике.

Кабельные или плавкие соединения в первичном теплообменнике повреждены или первичный теплообменник неисправен.

Ф.77

Достигнут максимальный уровень

Вода в насосе слива конденсата / нет обратной связи с модулем 2 из 7

Неисправен насос слива конденсата или получен сигнал обратной связи

От клапана дымовых газов (возможно только в сочетании с этими принадлежностями)

Ф. 78

Недопустимая конфигурация с членством

Неправильное электрическое соединение с аксессуаром

Ф.82

Ошибка прибора для проверки анода, питаемого от постороннего источника

Если не подключен анод, который питается от внешнего источника, краевая заглушка не вставлена/неуместна в печатной плате в распределительной коробке; С анодом, подключенным к внешнему источнику, анод неисправен, контакты анода или электроника имеют неправильное электрическое соединение, кабель

Е11

Блокировка

Подключение датчиков NTC подающей и обратной линий

Е12

Блокировка

150 сек.: Т1-Т2>35К

Е13

Блокировка

10 мин: (dT1/dt) > 4K/с

Ошибка в программном обеспечении

Коды ошибок котлов Vaillant |Hometree

Коды ошибок котлов системы Vaillant ecoFit Pure

Ниже перечислены наиболее распространенные коды неисправностей, которые вы можете увидеть, если у вас установлен котел Vaillant ecoFit Pure System:

Код неисправности	Значение
Ф. 00	Неисправность: Датчик температуры подачи
F.01	Неисправность: Датчик температуры обратки
F.10	Короткое замыкание: Датчик температуры подачи
Ф.11	Короткое замыкание: Датчик температуры обратки
F.12 и F.91	Короткое замыкание: Датчик температуры баллона
Ф.13	Короткое замыкание: Датчик температуры бойлера ГВС
F.20	Защитное отключение: достигнута температура перегрева
F.22	Защитное отключение: Низкое давление воды в котле
Ф.23	Защитное отключение: слишком большая разница температур (NTC1/NTC2)
F.24	Защитное отключение: слишком быстрое повышение температуры
F.25	Защитное отключение: слишком высокая температура дымовых газов
Ф. 27	Защитное отключение: ошибка обнаружения пламени
Ф.28	Неисправность: Неудачное зажигание при запуске
Ф.29	Неисправность: Потеря пламени
Ф.32	Активна функция защиты вентилятора от замерзания: скорость вентилятора вне допустимых значений
Ф.49	Ошибка eBUS: слишком низкое напряжение
Ф.61	Неисправность: Система управления газовым клапаном
F.62	Неисправность: Управление отключением газового клапана
F.63	Неисправность: ЭСППЗУ
F.64	Неисправность: Электроника/датчик/аналогово-цифровой преобразователь
F.65	Неисправность: слишком высокая температура электроники
Ф.67	Значение, отправленное обратно ASIC, неверно (сигнал пламени)
F. 68	Неисправность: Нестабильное пламя (аналоговый вход)
Ф.70	Неверный код продукта (DSN)
Ф.71	Неисправность: Датчик температуры подачи/обратки
Ф.72	Неисправность: Отклонение датчика давления воды/датчика температуры обратки
Ф.73	Неисправность: Датчик давления воды не подключен или произошло короткое замыкание
Ф.74	Неисправность: Электрическая проблема в датчике давления воды
Ф.75	Неисправность: Датчик давления
Ф.76	Защитный ограничитель в первичном теплообменнике неисправен
Ф.77	Неисправность: Конденсат или дым
Ф.78	Обрыв датчика на выходе ГВС на внешнем контроллере
Ф.83	Неисправность: Сухой огонь
F.84	Неисправность: Датчик температуры подачи/обратки
F. 85	Неисправность: Датчик температуры
F.86	Неисправность: Контакт теплого пола
Ф.87	Неисправность: Электроды
F.88	Неисправность: Газовый клапан
Ф.89	Неисправность: Насос
Соединение	Нет связи между платой и пользовательским интерфейсом

Коды ошибок системного котла Vaillant ecoTec Plus

Ниже перечислены наиболее распространенные коды неисправностей, которые вы можете увидеть, если у вас установлен системный котел Vaillant ecoTec Plus:

9 Сообщение

Возможная причина
F.00 Прерывание: Датчик расхода	Датчик температуры подачи неисправен или не подключен
F.01 Прерывание: Датчик обратки	Датчик температуры обратки неисправен или не подключен
F. 02 Прерывание: Датчик на выходе ГВС	Датчик температуры цилиндра сменной загрузки неисправен или не подключен
F.03 Прерывание: Датчик цилиндра	Датчик температуры цилиндра переключения нагрузки неисправен или не подключен
F.10 Короткое замыкание: Датчик расхода	Датчик температуры подающей линии неисправен или имеет короткое замыкание
F.11 Короткое замыкание: Датчик обратки	Датчик температуры обратки неисправен или имеет короткое замыкание
F.12 Короткое замыкание: Датчик на выходе ГВС	Датчик температуры цилиндра неисправен или имеет короткое замыкание
F.13 Короткое замыкание: датчик цилиндра	Датчик теплого пуска/датчик температуры цилиндра неисправен или не подключен
F.20 Защитное отключение: ограничитель температуры	Максимальная температура на датчике температуры подачи/обратки слишком высока, когда функция защитного отключения работает с использованием NTC
F. 22 Защитное отключение: низкое давление воды	Нет/недостаточно воды в продукте или давление воды слишком низкое
F.23 Защитное отключение: слишком большой температурный разброс	Слишком большой разброс температур. Слишком слабая циркуляция воды
F.24 Защитное отключение: Темп. вкл. слишком быстро	Слишком быстрое повышение температуры
F.25 Защитное отключение: Темп. слишком высокий	Слишком высокая температура дымовых газов
F.26 Неисправность: Не работает топливный клапан	Шаговый двигатель блока газового клапана неисправен или не подключен
F.27 Защитное отключение: Симуляция пламени	Контрольный электрод сообщает о неправильном пламени
F.28 Ошибка запуска: зажигание. неудачно	Сбой при запуске или неудачное зажигание. Сработал датчик давления газа или термовыключатель.
F. 29 Неисправность в работе: Зажигание. неудачно	Периодически прерывается подача газа. Повторное зажигание не удалось.
F.32 Неисправность: Вентилятор	Вентилятор неисправен или не подключен
F.42 Неисправность: Кодирующий резистор	Кодирующий резистор или газовый групповой резистор вызывает короткое замыкание
F.49 Неисправность: eBUS	Пониженное напряжение на шине eBUS
F.52 Датчик массового расхода не подключен	Датчик массового расхода неисправен или не подключен
F.53 Неисправность: Датчик массового расхода воздуха	Датчик массового расхода неисправен
F.54 Неисправность: Запуск котла	Отсутствие давления газа на входе или недостаточное давление газа на входе вызывает сбои при запуске изделия
F.55 Неисправность: Датчик СО	Датчик всех газов неисправен или имеет короткое замыкание
F. 56 Защитное отключение: предел CO превышен	Защитное отключение после превышения предельного значения CO
F.57 Ошибка: программа измерения	Ошибка регулирования, вызванная коррозией запального электрода
F.61 Неисправность: срабатывание топливного клапана	Узел газового клапана не может быть приведен в действие
F.62 Неисправность: Задержка выключения топливного клапана	Задержка отключения газового клапана после того, как пламя погасло
F.63 Неисправность: EEPROM	EEPROM неисправен
F.64 Неисправность: Электроника/датчик	Дефект электроники, датчика безопасности или кабеля
F.65 Неисправность: темп.	Электроника неисправна или слишком горячая из-за внешних воздействий
F.67 Неисправность: электроника/пламя	Неправдоподобный сигнал пламени
F. 68 Неисправность: Нестабильный сигнал пламени	Датчик пламени сообщает о нестабильном сигнале пламени
Ошибка F.70: неверный номер устройства	Неверный/отсутствующий номер устройства или неверный/отсутствующий кодирующий резистор
F.71 Неисправность: Датчик расхода	Датчик температуры подачи возвращает недостоверные значения
F.72 Неисправность: Датчик подачи/обратки	Разность температур между датчиком температуры подачи и температуры обратки слишком велика
F.73 Неисправность: Давление воды. датчик (слишком слабый сигнал)	Датчик давления воды сообщает, что давление воды слишком низкое
F.74 Неисправность: Давление воды. датчик (слишком сильный сигнал)	Слишком высокое давление воды
F.75 Неисправность: Насос/недостаток воды	Обнаружен недостаточный скачок давления при запуске насоса
F. 77 Неисправность: Дымоход невозврат. клапан/конденс. насос	Нет обратной связи с обратным клапаном дымохода; перелив конденсатного насоса
F.78 Прерывание: Датчик на выходе ГВС на внеш. контр.	Соединительная коробка для Великобритании подключена без перемычки датчика температуры ГВС
F.80 Неисправность: датчик на входе actoSTOR	Датчик температуры на входе неисправен или не подключен
F.81 Неисправность: насос подпитки цилиндра	Баллон не полностью заряжен по истечении заданного времени
F.82 Неисправность: Внешн. токовый анод	Внешний токовый анод неисправен или не подключен
F.83 Неисправность: NTC темп. градиент	Разница температур между датчиками температуры подачи и обратки слишком мала
F.84 Неисправность: NTC темп. диф. неправдоподобно	Разница температур недостоверна
F. 85 Неисправность: NTC установлены неправильно	Датчики температуры подачи/обратки возвращают неверные/неправдоподобные значения
F.90 Неисправность: Связь	Связь с actoSTOR прервана
F.91 Неисправность: датчик actoSTOR	Датчик actoSTOR неисправен
F.92 Неисправность: Неправильный тип газа	Кодирующий резистор на плате не соответствует введенной группе газа
F.93 Неисправность: Проверить газовый тракт	Качество сгорания вне допустимого диапазона
F.94 Неисправность: завихрение и перепад давления	Датчики возвращают недостоверные значения.
Светодиодный индикатор состояния связи модуля actoSTOR actoSTOR	Состояние связи actoSTOR: не подключено, ошибка соединения, соединение активно
Ошибка связи	Ошибка связи между дисплеем и печатной платой в электронном блоке

Коды ошибок системного котла Vaillant ecoTecэксклюзивный Green iQ

Ниже перечислены наиболее распространенные коды неисправностей, которые вы можете увидеть, если у вас установлен котел Vaillant ecoTecэксклюзивной системы Green iQ:

Код	Значение
Ф. 00	Прерывание: Датчик расхода
F.01	Прерывание: Датчик обратки
F.02	Прерывание: Датчик на выходе ГВС
F.03	Прерывание: Датчик цилиндра
F.10	Короткое замыкание: Датчик расхода
Ф.11	Короткое замыкание: Датчик обратки
F.12	Короткое замыкание: датчик на выходе ГВС
Ф.13	Короткое замыкание: датчик цилиндра
F.20	Защитное отключение: ограничитель температуры
F.22	Защитное отключение: низкое давление воды
Ф.23	Защитное отключение: слишком большой температурный разброс
F.24	Защитное отключение: Темп. вкл. слишком быстро
F.25	Защитное отключение: Температура дымовых газов. слишком высокий
Ф. 26	Неисправность: Не работает топливный клапан
Ф.27	Защитное отключение: имитация пламени
Ф.28	Ошибка запуска: зажигание. неудачно
Ф.29	Ошибка запуска: зажигание. неудачно
Ф.32	Неисправность: Вентилятор
Ф.33	Реле давления
Ф.35	Неисправность: Воздуховод/дымоход
F.42	Неисправность: Кодирующий резистор
Ф.49	Неисправность: eBUS
F.55	Неисправность: Датчик СО
F.56	Защитное отключение: предел CO превышен
Ф.57	Неисправность: программа измерения
Ф.61	Неисправность: Срабатывание топливного клапана
F.62	Неисправность: Задержка отключения топливного клапана
F. 63	Неисправность: ЭСППЗУ
F.64	Неисправность: Электроника/датчик
F.65	Неисправность: Температура электроники.
Ф.67	Неисправность: Электроника/пламя
F.68	Неисправность: Нестабильный сигнал пламени
Ф.70	Ошибка: неверный номер устройства
Ф.71	Неисправность: Датчик расхода
Ф.72	Неисправность: Датчик подачи/обратки
Ф.73	Неисправность: Давление воды. датчик
Ф.74	Неисправность: Давление воды. датчик
Ф.75	Неисправность: Нехватка насоса/воды
Ф.77	Неисправность: Невозврат дымохода. клапан/конденс. насос
Ф.78	Прерывание: Датчик на выходе ГВС на внеш. контр.
F. 80	Неисправность: датчик впуска actoSTOR
Ф.81	Неисправность: насос подкачки цилиндра
F.82	Неисправность: Внешн. токовый анод
Ф.83	Неисправность: NTC темп. градиент
F.84	Неисправность: NTC темп. диф. неправдоподобно
F.85	Неисправность: NTC установлены неправильно
F.90	Неисправность: Связь
F.94	Неисправность: вихревое движение и перепад давления
Светодиодный модуль actoSTOR	Состояние электроники actoSTOR
Ошибка связи	Ошибка связи

Коды ошибок системных котлов Vaillant ecoTec Plus 48 и 64 кВт

Ниже перечислены наиболее распространенные коды неисправностей, которые вы можете увидеть, если у вас установлен системный котел Vaillant ecoTec Plus 48 кВт или 64 кВт:

Сообщение	Возможная причина
F. 00 Обрыв датчика температуры подачи	Штекер NTC ослаблен/не вставлен
	Датчик NTC неисправен
	Несколько разъемов ослаблены/не вставлены
	Обрыв жгута проводов
F.01 Обрыв датчика температуры обратки	Штекер NTC ослаблен/не вставлен
	Датчик NTC неисправен
	Несколько разъемов ослаблены/не вставлены
	Обрыв жгута проводов
F.03 Обрыв датчика температуры баллона	Датчик NTC неисправен
	Штекер NTC ослаблен/не вставлен
	Дефект соединения с электроникой цилиндра
F.10 Датчик температуры подачи, короткое замыкание	Датчик NTC неисправен
	Короткое замыкание в жгуте проводов
F.11 Короткое замыкание датчика температуры обратки	Датчик NTC неисправен
	Короткое замыкание в жгуте проводов
F. 13 Короткое замыкание датчика температуры баллона	Датчик NTC неисправен
	Короткое замыкание в жгуте проводов
F.20 Защитное отключение: Защитное отключение	Поток NTC неисправен
	Возврат NTC неисправен
	Неисправное заземление
	Блуждающая искра через кабель зажигания, свечу зажигания или электрод зажигания
F.22 Защитное отключение: Дефицит воды	Недостаточно/отсутствует вода в продукте.
	Обрыв жгута проводов
F.23 Защитное отключение: слишком большой разброс температур	Насос заблокирован
	Насос работает с недостаточной производительностью
	Подача и обратка NTC подключены неправильно
F.24 Защитное отключение: слишком быстрое повышение температуры	Насос заблокирован
	Насос работает с недостаточной производительностью
	Обратный клапан заблокирован
	Неправильно установлен обратный клапан
	Давление в системе слишком низкое
F. 25 Защитное отключение: Слишком высокая температура дымовых газов	Защитная заглушка дымохода не вставлена или ослаблена
	Обрыв жгута проводов
F.27 Защитное отключение: Симуляция пламени	Газовый электромагнитный клапан негерметичен
	Влага на печатной плате
	Датчик пламени неисправен
F.28 Неудачное зажигание	Газовый кран закрыт
	Газовый клапан в сборе неисправен
	Сработал монитор давления газа
	Слишком низкое давление потока газа
	Сработало устройство термоизоляции
	Кабельные соединения не вставлены/ослаблены
	Неисправна система зажигания
	Печатная плата неисправна
	Ионизационный поток прерван
	Дефект заземления
	Воздух в системе подачи газа
	Неисправен счетчик газа
	Подача газа прервана
	Неправильная циркуляция дымовых газов
	Пропуск зажигания
	Код диагностики D. 085 установлен неправильно
	Сифон для конденсата заблокирован
F.29 Неисправности зажигания и проверки во время работы – пламя погасло	Газовый клапан в сборе неисправен
	Неисправен счетчик газа
	Сработал монитор давления газа
	Воздух в системе подачи газа
	Слишком низкое давление потока газа
	Сработало устройство термоизоляции
	Кабельные соединения не вставлены/ослаблены
	Неисправна система зажигания
	Ионизационный поток прерван
	Дефект заземления
	Печатная плата неисправна
F.32 Неисправность вентилятора	Подключаемый вентилятор не подключен или не закреплен
	Несколько разъемов ослаблены/не вставлены
	Обрыв жгута проводов
	Вентилятор заблокирован
	Дефект электроники
F. 33 Неисправность реле давления воздуха	Труба воздуховода/дымохода заблокирована
	Дефект реле давления воздуха
	Кабельные соединения не вставлены/ослаблены
	Вентилятор неисправен
F.33 Неисправность реле давления воздуха	Печатная плата неисправна
	Чрезмерное противодавление в воздуховоде/дымоходе
F.49 Неисправность: eBUS	Перегрузка eBUS
	Короткое замыкание в соединении eBUS
	Разная полярность в соединении eBUS
F.61 Неисправность привода газового предохранительного клапана	Короткое замыкание в жгуте проводов
	Газовый клапан в сборе неисправен
	Печатная плата неисправна
F.62 Неисправность подключения газового предохранительного клапана	Печатная плата неисправна
	Прервано/разорвано соединение с узлом газового клапана
F. 63 Неисправность: EEPROM	Печатная плата неисправна
F.64 Неисправность: электроника/NTC	NTC потока, короткое замыкание.
	Обратный NTC, короткое замыкание
	Печатная плата неисправна
F.65 Ошибка температуры электроники	Перегрев электроники
	Печатная плата неисправна
F.67 Ошибка достоверности пламени	Печатная плата неисправна
F.70 Неверный номер устройства (DSN)	Конкретный номер устройства не установлен/неверный
	Резистор кодирования выходного диапазона отсутствует или указан неправильно
F.71 Неисправность датчика температуры подачи	NTC расхода сообщает постоянное значение
	Неправильное положение потока NTC
	Поток NTC неисправен
F. 72 Неисправность датчика температуры подачи и/или обратки	Поток NTC неисправен
	Возврат NTC неисправен
F.73 Сигнал датчика давления воды в неправильном диапазоне (слишком низкий)	Короткое замыкание в жгуте проводов
	Обрыв жгута проводов
	Датчик давления воды неисправен
F.74 Сигнал датчика давления воды вне допустимого диапазона (слишком высокий)	Короткое замыкание в жгуте проводов
	Обрыв жгута проводов
	Датчик давления воды неисправен
F.75 Неисправность насоса/недостаток воды	Неисправность
	D.149 = 1, аварийный сигнал блокировки насоса
	D.149 = 2, сигнал неисправности электронасоса
	D.149 = 3, аварийный сигнал сухого хода насоса
F. 75 Неисправность насоса/недостаток воды	D.149 = 5, без обнаружения пика давления
	D.149 = 6, нет обратной связи от насоса
	D.149 = 7, обнаружен неправильный насос
	D.149 = 8, расход в конце программы продувки недостаточен
F.77 Неисправность аксессуаров (обратная заслонка дымохода, насос для конденсата и т. д.)	Нет обратной связи от обратного клапана дымохода или обратная связь неверна
	Дефект обратного клапана дымохода
	Нет обратной связи от конденсатного насоса или обратная связь неверна
F.83 Неисправность: изменение температуры датчика температуры подачи и/или обратки	Дефицит воды
	Поток NTC: Нет контакта
	Возврат NTC: нет контакта
F.84 Неисправность: Разность температур на датчиках температуры подачи и обратки	Flow NTC установлен неправильно
	Возврат NTC установлен неправильно
F. 85 Неправильно установлены датчики температуры подачи и обратки (перевернуты)	NTC подачи/обратки установлен на той же/неправильной трубе

Vaillant Ecotec 46 и 65 кВт Коды ошибок котла

, перечисленные ниже, являются наиболее распространенными кодами неисправностей, которые вы можете увидеть, если у вас есть Vaillant Ecotec Plus Plus 4844444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н. Код Значение Ф. 0 Обрыв датчика температуры подачи Ф. 1 Обрыв датчика температуры обратки F.10 Поток NTC короткое замыкание Ф.11 Обратный NTC, короткое замыкание Ф.13 Короткое замыкание датчика температуры цилиндра F.20 Защитное отключение: ограничитель температуры F. 22 Защитное отключение: низкое давление воды Ф.23 Защитное отключение: слишком большая разница температур F.24 Защитное отключение: слишком быстрое повышение температуры Ф.27 Защитное отключение: имитация пламени Ф.28 Сбой при пуске: Неудачное зажигание Ф.29 Сбой во время работы: Неудачное повторное зажигание Ф.32 Неисправность вентилятора Ф.49 Неисправность: eBUS Ф.61 Неисправность срабатывания газового клапана F.62 Задержка отключения газового клапана F.63 Неисправность: ЭСППЗУ F.64 Неисправность: Электроника/NTC F.65 Неисправность: Температура электроники. Ф.

Ошибка f33 vaillant: Страница не найдена | Мой котел

Коды ошибок и неисправности газового котла вайлант

Котёл вайлант просто не включается

Варианты решения:

Наиболее распространенные проблемы с оборудованием

F20/F22/23/24 (F10|F11) – перегрев.

Вероятные причины

F26 (F07) – проблема с газовой арматурой.

F27 – ошибка симуляции пламени.

F28 (F04) – неудачный розжиг.

F29 – сбои котла, проблема с повторным розжигом.

F33 (F05) – некорректная работа вентилятора.

F68 – неустойчивое пламя.

Вероятные причины

Коды сообщений о состоянии котла Вайлант

Режим отопления

Режим приготовления горячей воды VUW

Режим горячего старта / нагрева водонагревателя

Особые случаи сообщений о состоянии (воздействие системы)

Что вызывает аварийную остановку

Дымоход

Советы

Нарушение рекомендаций по монтажу агрегата

Причины

Загрязнение теплообменника

Проблема с датчиком

Особенности регулировки

Что означают коды f5, 5er, f15, f21, f23, f24, f26, f33, s33, f37, f38, f53, f61, f62, f71, f72, Ser

Причины, вызывающие ошибку f75 Vaillant

Клапан на байпасе

Расширительный бак

Совет

Сетчатый фильтр

Насос

Электрическая часть

Механическая часть

Теплоноситель

Что рекомендуется

Настройка и управление

Наиболее частые коды ошибок газовых котлов Вайлант

Газовый котел Вайлант ошибка f28, что делать и как устранить

Ошибка f75 в котле Вайлант, как устранить

Ошибка f36, что означает и как ее устранить

Ошибка f29, как ее устранить

Ошибка f22

Ошибка f20

Коды ошибок котлов отопления – ошибки котлов Vaillant (Вайлант)

Как устранить ошибку F28 на газовом котле Vaillant. Vaillant 240/3-3 ошибка f28 (как победил), ремонт.

Vaillant ошибка F28: что это?

Осмотр и техническое обслуживание котла

Основные коды ошибок (f28, f75) и их краткая расшифровка

Почему падает давление

Диагностика газового тракта

При подключении здания к магистральной трубе

При автономном газоснабжении

Что проверить

Рекомендации по установке

Диагностика и сбои котлов

Какие проверки выполняются перед первым пуском котла?

Полезные рекомендации

Ошибка F28 котла Vaillant: как исправить

Котел «Вайлант»: ошибка F28

Котёл вайлант ошибка f28 что делать?

Особенности регулировки

Последовательность ввода в эксплуатацию котлов Vaillant

Проверка давления

Проверяем и настраиваем минимальное количество газа

Проверяем функционирование котла

Ошибка f33 vaillant как устранить и что делать?

Причины неполадок

Особенности эксплуатации и диагностики

Наиболее распространенные коды ошибок котлов Вайлант

F5

5ER

F15

F20

F21

F22

F23

F24
