Ошибки при монтаже теплого пола: 10 ошибок монтажа тёплого пола

15 ошибок при монтаже тёплого пола

Правильный монтаж теплого пола с водяным теплоносителем выполнит только опытный и образованный мастер. Некомпетентный человек в вопросах отопления обязательно допустит ошибки. Это приведет к потере денег и времени, потому что придется переделывать систему.

Компания ДаблДом имеет большой опыт работы по устройству тёплых полов. Поэтому мы сформулировали для вас 15 наиболее часто встречающихся ошибок вовремя монтажа и просчета водяного пола. Прочитав данную статью вы сможете избежать типичных ошибок, а также отличить опытных монтажников от дилетантов.



1. Не рассчитываются тепловые потери объекта

Перед монтажом не рассчитываются тепловые потери объекта. Поэтому одновременно с теплым полом устанавливаются радиаторы под каждым окном. При этом количество секций в батареях определяется по площади помещения (один конструктивный элемент на 10 м2). В итоге могут быть поставлены лишние приборы или их будет недостаточно для отопления комнаты. Расчет тепловых потерь позволяет принять правильное решение, ведь он выполняется с учетом мощности теплого пола.

2. Прокладка труб выполняется с неправильным шагом

Очень часто прокладка труб выполняется с неправильным шагом, который принимается произвольно и может составлять 200, 250, 300 и даже 400 мм. Причиной незнания точного расстояния является отсутствие расчета тепловых потерь. Поэтому мастер не знает, какую мощность нужно компенсировать теплым полом. Когда шаг прокладки превышает 200 мм, часто возникает температурная зебра. Поэтому поверхность нагревается полосами.

3. Отсутствие или недостаточная изоляция под трубами

Отсутствие или недостаточная изоляция под трубами системы. Поэтому происходит рассеивание большой части тепла в стяжке, так как у бетона теплопроводность минимум в 30 раз выше по сравнению с воздухом. Это приводит к перемещению тепловой энергии в направлении наименьшего сопротивления. Тот же самый эффект возникнет, если трубы системы укладываются без изоляции на грунт.

4. Пренебрежение созданием компенсационных зазоров

Пренебрежение созданием компенсационных зазоров — демпферов. Это приводит к появлению трещин в стяжке и деформации напольного покрытия, потому что бетону при нагреве некуда расширяться. Поэтому по периметру теплого пола, занимающего до 40 м2, устанавливаются демпферные ленты. Если же система создается на большей площади, тогда поверхность разделяется на отдельные зоны с помощью компенсационных зазоров.

5. Большая длина теплового контура системы

Большая длина теплового контура системы, из-за чего в трубопроводах увеличивается гидравлическое сопротивление. Поэтому теплоноситель плохо циркулирует. Рекомендуется при монтаже труб диаметром 16 мм создавать контур не длиннее 100 м. При нарушении правила придется устанавливать более мощный циркуляционный насос. В итоге увеличатся затраты на оборудование, возрастет износ трубопроводов, потребление электрической энергии и даже может возникнуть шум в трубах.

6. Подключение более 8 тепловых контуров к одной группе

Подключение более 8 тепловых контуров к одной распределительной коллекторной группе. Нарушение строительного правила повышает риск создания неработающей системы. В соответствии с европейскими стандартами разрешается подсоединять к одному коллектору максимум 12 контуров.

7. Установка неправильно подобранного насоса

Установка циркуляционного насоса с заниженной или завышенной мощностью. Слабое оборудование не обеспечит циркуляцию теплоносителя в системе. Поэтому часть или весь водяной пол не будет нормально прогреваться. В результате установки более дорогого мощного насоса появится постоянный перерасход электрической энергии во время эксплуатации системы.

8. При монтаже не выполняется установка смесительных узлов или регуляторов

При монтаже не выполняется установка смесительных узлов или регуляторов, что приводит к перегреву системы, коллекторы которой подключаются напрямую к высокотемпературной отопительной сети. Неправильно реализованная регуляция становится причиной духоты и жары в помещении. Максимальная температура поверхности полов должна составлять 35 OC. Поэтому низкотемпературные системы комплектуются регуляторами, специальными клапанами и смесительными узлами.

9. Слишком толстая или тонкая стяжка над теплым полом

Создание слишком толстой или тонкой стяжки над трубопроводами. При большом слое бетонного раствора напольное покрытие долго нагревается и остывает. При тонкой стяжке происходит неравномерный прогрев поверхности. Больше всего проблем связано с остыванием покрытия, которое продолжит нагревать комнату в течение нескольких часов даже после автоматического отключения котла, когда в доме температура достигнет заданного значения. В результате пол становится очень горячим. Вечером или ночью температура в помещениях снижается и происходит включение котла, но напольное покрытие достигнет нужной температуры только через некоторое время. Из-за неправильной толщины стяжки такой процесс будет продолжаться в течение всего срока эксплуатации системы.

10. Укладка напольного покрытия с низкой теплопроводностью

Укладка напольного покрытия с низкой теплопроводностью. Не рекомендуется делать полы из дерева или застилать поверхность коврами. При расчете тепловых потерь необходимо учитывать материал напольных покрытий. Только в этом случае теплый пол обеспечит требуемый уровень комфорта.

11. Отсутствие воздушных клапанов на коллекторных группах

Отсутствие воздушных клапанов на коллекторных группах. Поэтому из системы невозможно выпустить воздух, который становится причиной образования «пробок», препятствующих циркуляции теплоносителя. В итоге теплый пол полноценно не выполнит свое предназначение. На распределительных коллекторах чаще устанавливают автоматические воздушники или краны Маевского.

12. Неправильное подсоединение труб к распределительным коллекторам

Неправильное подсоединение труб водяного пола к распределительным коллекторам. Например, подающий и обратный трубопровод системы подключается к одной гребенке. В результате создается контур, представляющий собой мертвую петлю. Неквалифицированный мастер также может нарушить последовательность подсоединения подающих и обратных трубопроводов на распределительных коллекторах. На двух гребенках места подключения труб одного контура должны совпадать. Нарушение порядка подсоединения подачи и обратки затрудняет регуляцию системы. В результате не будет работать неправильно подключенный контур, отдельная зона или весь теплый пол.

13. Засорение или повреждение трубопроводов во время монтажа

Засорение или повреждение трубопроводов контуров во время монтажа или при выполнении строительных работ. Неаккуратно и неправильно проведенные процессы приводят к сдавливанию труб при устройстве стяжки, появлению заломов, проколов, образованию цементных и песчаных пробок. Такие и другие повреждения и засорения становятся причиной нарушения циркуляции теплоносителя.

14. Подсоединение к одной коллекторной группе трубопроводов радиаторов и теплого пола

Подсоединение к одной коллекторной группе трубопроводов радиаторов и теплого пола. Трубы этих систем имеют разное сопротивление. Их подсоединение к одной и той же коллекторной группе затруднит балансировку. Тем более рабочий температурный диапазон батарей составляет 60-80 OC. Эти значения превышают максимальную температуру теплоносителя теплого пола, равную 35 OC.

15. Применение материалов низкого качества

Применение материалов низкого качества с целью снижения затрат на монтаж теплого пола. Не разумная экономия впоследствии выйдет боком. Например, установка некачественных вентилей приведет к утечке теплоносителя. В результате придется заново выполнять монтажные и строительные работы.

Вывод

С первого раза удастся выполнить качественный монтаж, если ответственно подойти к процессу и не делать хотя бы распространенных ошибок. Рекомендуется также на каждом этапе работ проводить опрессовку системы. Гидравлические испытания нужно выполнять после прокладки труб и установки всех элементов теплого пола, по завершению монтажа гипсокартонных конструкций и других черновых работ в помещении с системой. Это позволит выявить все ошибки устройства теплого пола и спокойно начать чистовые отделочные работы на объекте.



Но самым оптимальным решением будет доверить монтаж профессионалам с большим опытом. Помните, ошибки допущенные во время работ уже так просто не исправить, т.к. все элементы тёплого пола будут скрыты.

Расчет теплопотерь дома и проектирование отопления можно заказать у нас. Мы занимаемся просчетом теплопотерь и проектированием домов не только в Новосибирске, но и по всей России!

Ошибки при монтаже электрического теплого пола ➦ ЭлектроДруг Одесса

главная / блог компании

Процесс укладки теплого пола, особенно для непрофессионала, имеет немало нюансов, которые лучше знать. Ниже мы рассмотрим основные ошибки при монтаже теплого электрического пола.

• Неправильный расчет мощности теплого пола. Желание сэкономить, сознательно выбирая меньшую, чем необходимо мощность, приводит к недостаточному нагреву. Такой пол будет нагреваться крайне медленно и принесет Вам одно разочарование. Необходимо правильно рассчитывать мощность для нагрева помещения с учетом теплопотерь.
• Покупка кабеля меньшей длины и раскладка его с большим шагом. Приводит к тем же последствиям, что и предыдущий пункт.
• Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.
• Неправильно выполнен расчет материалов. При расчете длины нагревательного кабеля либо размеров матов нужно использовать только свободную площадь помещения, которое не будет заставлено мебелью, техникой и другими объектами. Если монтировать теплый пол под крупногабаритными предметами, в этих местах будет происходить перегрев системы, из-за чего она выйдет из строя.


• Укорачивание нагревательного кабеля. Некоторые мастера считают, что в случае, если был выбран слишком длинный кабель, то кабель без проблем можно укоротить. Однако, нагревательный кабели резать нельзя!
  “Укорачивание” кабеля приводит к росту сопротивления, увеличению его мощности, перегреву и выходу из строя! В случае если у Вас остается кабель — нужно уменьшить шаг укладки (минимальный шаг укладки 6 см ) или увеличить обогреваемую площадь.
• Крепление соединительной муфты теплого пола не на стяжке. Соединительная муфта электрического теплого пола должна располагаться на горизонтальном участке пола, причем повороты нагревательного и силового кабеля должны быть выполнены минимум на расстоянии 10 см от края муфты.
• Пересечение и избыточное сближение ниток нагревательного кабеля. Резистивный нагревательный кабель не должен иметь точек соприкосновения и пересечения и близкого расположения линий. Минимальное расстояние обычно составляет 6-7 см, в зависимости от мощности нагревательного кабеля. Нарушение этого требования приводит к перегреву и выходу нагревательного кабеля из строя. Читайте — шаг укладки теплого пола.
• Не соблюдение радиуса изгиба нагревательного кабеля. Минимальный радиус изгиба обычно составляет от 5 до 10 диаметров кабеля.

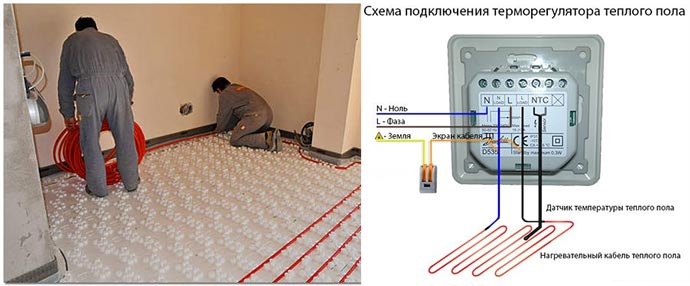

• Подключение к терморегулятору секций теплого пола, чья суммарная мощность будет превышать мощность терморегулятора. Можно только через контактор.


• Близкое (менее 10 см.) расположение к системам отопления.
• Перед заливкой пола бетоном рекомендуется между петлями кабеля положить бруски из дерева, на которые потом настилаются доски. Эти мостки помогут не повредить кабель при заливке бетона.
• Прихватка кабеля гипсовой штукатуркой.
• Использование неглубоких подрозетников для монтажа терморегулятора.
• Использование металлических шпателей. При укладке плитки на поверхность матов, проследите чтобы мастера использовали только резиновые шпатели. Очень часто мастера укладки плитки, этот вопрос игнорируют. Так же очистку межплиточных швов надо проводить аккуратно.
• Складирование на кабеле, не залитом стяжкой, инструмента, материалов, установка стремянки.
• Неравномерная толщина стяжки и превышение рекомендованной толщины стяжки. Толщина цементно — песчаной стяжки (ЦПС) должна быть не менее 30 миллиметров. Теплоизоляция в обязательном порядке должна устанавливаться, например, на балконах. Причем в таком случае необходимо укладывать не 3-5 мм, а не менее 50 мм теплоизолирующего материала и сверху 40 мм ЦПС.
• Отсутствие теплоизоляции. Если Вы будете использовать теплый пол как основную отопительную систему или когда укладка нагревательного кабеля производится в холодных помещениях, необходима укладка теплоизоляции


• Отсутствие схемы укладки теплого пола. Не забывайте рисовать схему укладки теплого пола! При этом указывайте расстояние до стен и других объектов, расположение концевой и соединительных муфт и расположение датчика. Схема всегда пригодятся, когда впоследствии понадобится сверлить пол для установки дверей с порогом, сантехники и дверных отбойников.


• Включение теплого пола раньше времени. Не включайте теплый пол, чтобы “стяжка быстрей высохла”! Необходимо выждать несколько недель в зависимости от толщины и типа используемого раствора. СНиПы нормируют срок в 28 дней. При включении пола раньше положенного срока, он может выйти из строя.
• Ходьба по нагревательному кабелю в твердой обуви. Это может повредить токопроводящие жилы и изоляцию. Старайтесь обходить витки нагревательного элемента. Если уж без хождения по нему не обойтись, делайте это с осторожностью, в обуви с мягкой подошвой. Исключите нахождение посторонних рабочих и других людей в помещении, где монтируется теплый пол.
• Ошибки при укладке датчика температуры пола. Гофрированная трубка с проложенным в ней кабелем с датчиком температуры на конце должна быть уложена в штробе ниже уровня укладки кабеля и датчик должен попасть строго посередине между соседними витками кабеля. Или если датчик укладывается на уровне пола, трубка с датчиком проходит параллельно соседним линиям кабеля и удалена от стены на расстояние до 50 см. Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.
• Датчик теплого пола укладывается в стяжку без гофротрубки, что приводит к невозможности простой замены датчика температуры при его выходе из строя.
• Датчик теплого пола прокладывается вместе с кабелем («холодным концом» теплого пола). В таком случае провод датчика переплетется с силовым кабелем нагревательного кабеля, что значительно затруднит замену датчика температуры, при его выходе из строя.
• Конец гофры должен быть герметичен
  , чтобы раствор не попал на датчик.
• Резкий изгиб или поворот гофротрубки для датчика температуры пола. Если переход пол-стены выполнен не плавно, то тоже в будущем будет невозможно поменять датчик температуры
• Использование обычного плиточного клея или цементо-песчаной стяжки без добавления пластификаторов. Использование смесей не предназначенных для совместной работы с теплым полом приводит к разрушению стяжки или плитки. Подробнее о выборе плиточного клея можно прочесть тут.
• Воздушные пустоты вокруг нагревательного кабеля. Особенно актуально это при укладке т.н. “тонкого” нагревательного кабеля или матов в плиточный клей. Несоблюдение этого требования в целях экономии раствора или просто по незнанию, приведет к перегреву и выходу кабелей из строя. Необходимо полностью закрывать нагревательный кабель слоем плиточного клея или цементно-песчаной стяжкой
• Использовать один нагревательный кабель/мат для обогрева разных помещений. Поскольку встроенный или выносной датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему помещений — подробнее
• Пренебрежение замерами сопротивления теплого пола и сопротивление изоляции до- и после укладки, Полученные результаты сверяйте с цифрами, указанными в паспорте изделия (с учетом указанной погрешности), их совпадение означает, что кабель цел. Запишите замеры в паспорт с указанием даты установки.
  Читайте также — как проверить теплый пол.

• Запрещается включать кабель для проверки работоспособности
  до момента, когда он будет уложен (особенно в бухте) и раствор полностью не высохнет! Включение кабеля в подобных условиях может вывести его из строя.
• Не следует укладывать нагревательный кабель на грязную и пыльную поверхность. При монтаже следите за тем, чтобы теплый пол не лег на строительный мусор, иначе после заливки стяжки при механических нагрузках он быстро выйдет из строя. Для очистки пола используйте промышленный пылесос и обработайте поверхность грунтовкой

Ошибки при монтаже пленочного теплого пола

Типичные ошибки при монтаже теплого пола под плитку

Остались вопросы? Звоните +38 (063) 830-98-36

Запись опубликована 24.04.2019 автором Денис в рубрике Теплые полы.

Теплый пол не работает? | Проблемы и исправления

Как и в любой системе отопления, могут быть случаи, когда ваш теплый пол (UFH) не работает должным образом.

Nu-Heat может помочь вам найти первопричину ваших проблем с подогревом пола — будь то электрическая причина или неисправный термостат или часть коллектора — мы поможем вам снова запустить систему.

Переход к проблемам с водяным теплым полом
Переход к проблемам с электрическим теплым полом

Во-первых, давайте рассмотрим несколько потенциальных проблем с подогревом пола, с которыми вы можете столкнуться при использовании воды UFH, и способы их решения.

Или почему бы не позвонить в нашу техническую команду по телефону 01404 540650?

Проблемы с подогревом пола с подогревом воды

Одна зона не нагревается

Если одна зона не нагревается, как ожидалось, или вообще не выключается , это может быть вызвано несколькими системами подогрева пола проблемы. Большинство из них довольно просто решить самостоятельно:

Проблемы с исполнительным механизмом теплого пола:

• Клапан с липким штифтом под приводом

  Под каждым приводом находится небольшой штифт. Вам необходимо удалить привод из пораженной зоны, чтобы убедиться, что штифтовой клапан свободен. Если привод застрял, его можно освободить с помощью силиконового спрея. Вы также можете использовать плоскогубцы с длинными губками, чтобы попытаться освободить штифт.

• Привод полностью вышел из строя

  Если привод неисправен, это, скорее всего, связано с электрической проблемой, которая может быть связана с термостатом или монтажной платой. Для проверки цепей лучше обратиться к квалифицированному электрику. Неисправный привод также может вызвать теплый пол, который не выключается и остается включенным постоянно.

Термостат теплого пола Проблемы:

• Неисправность термостата или низкий заряд батареи

  Вы можете легко сбросить настройки термостата, следуя предоставленному руководству пользователя. Если в вашей системе используются беспроводные термостаты с батарейным питанием, рекомендуется также проверить батарейки. Если ни один из этих способов не работает, это может быть связано с электрической неисправностью, поэтому следует вызвать квалифицированного электрика. Неисправный термостат также может привести к тому, что теплый пол будет 9.0007 постоянно включен .

• Термостат настроен неправильно (ошибки E1 и E2)

  Большинство ошибок термостата отображаются на лицевой стороне стат. Просто перезагрузите термостат, следуя руководству пользователя, чтобы устранить ошибку. Мы подготовили несколько видеороликов по настройке, которые помогут вам в этом процессе для neoStat и PbS.

Как удалить коды ошибок E1 и E2 из Nu-Heat neoStat

Как удалить коды ошибок с термостата Nu-Heat PbS

Проблемы с другими деталями напольного отопления

1. Изолировать все зоны UFH, кроме зоны, которая не нагревается
2. Снять привод
3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к водопроводному крану холодной воды
4. Подсоедините шланг к сливному отверстию на коллекторе и выведите в слив
5. Включите холодный кран, откройте оба крана, точку слива и точку подачи и пропустите воду через эту зону

После того, как пузырьки воздуха будут удалены, вы можете перекрыть вентили и холодный кран и отсоединить шланг. Лучше всего с этой задачей справится квалифицированный сантехник.

• Проблема с проводкой: неправильное соединение или сухое соединение

  Это может быть связано с приводом, термостатом или монтажной платой. Что касается электрической проблемы, лучше всего обратиться к квалифицированному электрику для решения проблемы.

• Расходомеры неправильно открыты на коллекторе

  Вам нужно будет отрегулировать скорость потока на коллекторе. Для этого обратитесь к руководству UFH по системе, так как коллекторы могут различаться.

Несколько зон или вся система не нагревается

Еще одна проблема с подогревом пола, с которой вы можете столкнуться, — система не нагревается должным образом. Это может повлиять на несколько зон или на всю систему. Это может происходить по нескольким причинам:

• Отказ циркуляционного насоса

  Возможно, вышел из строя циркуляционный насос. Это электрическая проблема, поэтому лучше проконсультироваться с квалифицированным электриком.

• Реле насоса на монтажных платах

  Это еще одна электрическая проблема, которую должен проверить квалифицированный электрик.

• Запорные клапаны закрыты на коллекторе

  Рычаг запорного клапана должен находиться на одной линии с трубопроводом на коллекторе в открытом положении. Если запорный клапан закрыт, он будет находиться на трубопроводе под углом 90 градусов.

• Штифт смесительного клапана застрял

  Для решения этой проблемы необходимо снять белую головку термостатического клапана и убедиться, что игольчатый клапан не заедает. Если он застрял, его можно освободить с помощью силиконового спрея. Вы также можете использовать плоскогубцы с длинными губками, чтобы попытаться освободить штифт перед заменой термостатической головки.

• Котел не работает (нет сигнала)

  В этой ситуации вам необходимо обратиться к квалифицированному электрику, который проверит соединения платы электропроводки и реле.

• Нет питания на монтажных платах

  Убедитесь, что питание главного выключателя включено. Если он не горит, вызовите квалифицированного электрика.

Насос работает все время или не выключается

Если вы столкнулись с этой проблемой напольного отопления, это может быть связано с:

• Реле насоса заело на монтажной плате

  Опять же, это проблема с электричеством, поэтому следует вызвать квалифицированного электрика.

• Неисправность термостата или низкий заряд батареи

  Как упоминалось ранее, вы можете легко сбросить настройки термостата, следуя руководству пользователя. Также рекомендуется проверить батарейки, если в системе используется беспроводной термостат с батарейным питанием.

• Неисправный или неисправный привод

  Если привод неисправен, это, скорее всего, связано с электрической проблемой, которая может быть связана с термостатом или монтажной платой. Вам следует проконсультироваться с квалифицированным электриком.

Повышение давления в системе напольного отопления (испытание под давлением)

Существует несколько потенциальных проблем с напольным отоплением, которые могут быть выявлены с помощью испытаний под давлением, которые могут вызывать повышение давления в системе:

• Заправочная петля была оставлена ​​включенной или пропускает

  Убедитесь, что клапаны на обоих концах гибкого шланга закрыты, и отсоедините заправочный контур.

• В трубопроводе UFH имеется ограничение

  Если давление остается высоким во время опрессовки, даже когда система выключена, то маловероятно, что причиной является засорение трубопровода. Однако, если давление меняется за счет изменения скорости насоса (или отключения насоса), то, вероятно, имеется ограничение – либо засор , либо воздушные пробки . Важно отметить, что если насос находится близко к заданному значению, при запуске произойдет начальное повышение или падение давления.

• Расширительный бак вышел из строя (повреждена мембрана)

  Чтобы проверить, так ли это, нажмите на иглу клапана Шредера на нижней стороне расширительного бака. В случае утечки воды диафрагма внутри сосуда разорвется, и потребуется замена всего сосуда .

  В качестве альтернативы диафрагма может быть пуста от воздуха, что означает, что вода не может расширяться при нагревании, что приводит к увеличению давления. Сбросьте часть давления воды через предохранительный клапан, затем подсоедините ножной насос к клапану Шредера сосуда, накачав его до 2 бар. Заполните водяную сторону до нормального рабочего давления.

Падение давления в системе (котел блокируется при низком давлении)

Вместо повышения давления вы можете обнаружить, что система теряет давление. Есть несколько способов определить причину этого:

1. Проверьте систему на наличие утечек в трубопроводах, коллекторах и цилиндрах. Это включает быстрый осмотр предохранительного клапана, автоматического воздухоотводчика и расширительного бака.
2. Повторно создайте давление в системе (см. руководство для получения дополнительной информации об опрессовке полов с подогревом) и изолируйте все коллекторы. Проверьте, с какой стороны коллектора падает давление. Это поможет определить место утечки.
3. Убедитесь, что предохранительный клапан температуры/давления не пропускает воздух.
4. Проверить, не пропускает ли расширительный бак со стороны котла.
5. Убедитесь, что продувочный клапан котла не пропускает.

Все вышеперечисленное должен выполнять квалифицированный сантехник.

Проблемы с электрическим теплым полом

Возникли проблемы с электрическим теплым полом? Многие из вышеперечисленных решений применимы как к водяным, так и к электрическим системам — например, неисправный термостат или проблемы с электропроводкой. Тем не менее, вот несколько советов по устранению неполадок, характерных для электрического UFH.

• Электрический теплый пол не выключается ИЛИ Электрический теплый пол не нагревается

  Проблема с подогревом пола может быть связана с термостатом или проблемой с проводкой — ознакомьтесь с нашими советами по термостату или разделом нашего руководства пользователя. Вы также должны проверить, не вышел ли из строя напольный датчик/датчик и правильно ли он подключен к термостату.

  Если с термостатом и датчиком температуры все в порядке, может потребоваться приезд электрика для проверки системы.

• Пол не нагревается до нужной температуры

  Если ваш электрический теплый пол недостаточно теплый, вам может потребоваться отрегулировать настройки термостата или проверить выходную мощность системы. Это также может быть связано с изоляцией в вашем доме — проверьте это перед установкой.

• Я повредил или перерезал электрический нагревательный кабель

  Вы можете купить комплект для ремонта кабеля теплого пола, но эту работу должен выполнять квалифицированный электрик. Позвоните нам по телефону 01404 540650, и наши специалисты смогут посоветовать, что делать.

• Электрическое отопление дороже, чем я ожидал

  Электрический теплый пол дороже, чем водяной теплый пол, поэтому мы рекомендуем его для небольших помещений, а не для установки во всем доме.

  Если вы используете больше электроэнергии, чем предполагалось, попробуйте изменить настройки термостата или программы. Изоляция, образ жизни и поток воздуха в помещении также могут иметь значение.

• Я неправильно установил электрический теплый пол

  Несмотря на то, что электрические системы обогрева пола просты в установке, во время установки могут возникнуть проблемы. Если у вас есть какие-либо вопросы или проблемы, просто позвоните нам!

Если вы занимаетесь устранением неполадок в системе Nu-Heat UFH или после прочтения этого руководства у вас все еще возникают проблемы с подогревом пола, вы всегда можете позвонить в нашу компетентную техническую группу по телефону 01404 540650.

Консультация по проекту

решения для отопления и возобновляемых источников энергии для вашего проекта.

• Свяжитесь с нами по телефону 01404 540650
• Откройте для себя весь наш ассортимент продукции Nu-Heat для теплого пола.
• Вы также можете отправить нам свои планы проекта для бесплатного индивидуального расчета.

Почему у меня не работает пол с подогревом? Советы по устранению неполадок! Часть 1

В этой первой части нашего руководства «Почему у меня не работает теплый пол?» мы рассмотрим; тест полотенца, питание, проверка цепи и датчики. Но если это связано с термостатом, прочитайте нашу часть 2 этой темы блога.

Почему у меня не работает пол с подогревом? Иногда ваш электрический теплый пол кажется, что он просто не будет работать, и это может быть очень неприятно, особенно если он всегда работал раньше, вы привыкли к хорошим теплым полам, а теперь почему-то кажется, что это не так! Но не беспокойтесь. Наиболее распространенные проблемы, как правило, относительно просты и могут быть устранены по телефону одним из наших дружелюбных и знающих специалистов по работе с клиентами.

Наша команда имеет дело с сотнями звонков в год, и мы в значительной степени слышали все это от собачьих кроватей, накрытых датчиками температуры, отопления, подключенного напрямую к сети без термостата, и даже от изоляционной плиты, установленной НАД системой подогрева пола!

Это открытое и честное руководство даст вам несколько простых решений наиболее распространенных проблем с электрическим теплым полом и поможет вам снова чувствовать себя хорошо и тепло.

Верно сказать, что электрические теплые полы — это очень простой нагревательный кабель, который очень редко выходит из строя, если он правильно установлен и настроен. Большинство возникающих проблем можно свести к изменению настроек термостата или простым изменениям в электрике или образе жизни.

Есть сила? Хороший! Проведите тест полотенцем в ручном режиме, чтобы убедиться, что отопление работает

Чтобы обойти любые настройки расписания обогрева, вы можете перевести термостат в ручной режим, чтобы проверить, работает ли обогрев быстро и легко. На программируемом термостате (модель SCP) просто нажмите кнопку настроек, чтобы на дисплее появился значок руки. Это указывает на то, что термостат находится в ручном режиме. В ручном режиме термостат будет нагревать пол до заданной температуры независимо от времени суток, если заданная температура установлена ​​выше измеренной температуры пола или помещения.

Чтобы провести тест с полотенцем, возьмите большое банное полотенце и сложите его несколько раз. Поместите это над участком пола, где вы ожидаете, что там будет отопление. Теперь используйте стрелку вверх, чтобы установить желаемую температуру на 30°C. (Мы говорим 30°C, потому что это обычно всегда выше, чем текущая температура пола, но эту температуру следует использовать только в течение коротких периодов времени во время тестирования и устранения неполадок, а максимальная рекомендуемая температура пола 27°C должна соблюдаться при нормальных условиях. операция). Вы должны увидеть значок пламени на экране и услышать щелчок термостата, когда он включает нагрев. Примерно через 15 минут вы почувствуете, как пол под полотенцем нагревается. Если вы это сделаете, вы знаете, что ваша система подогрева пола в порядке и работает должным образом. Теперь вы можете убрать полотенце и оставить комнату нагреваться на некоторое время.

Утепленный пол в небольшой комнате должен прогреться примерно за 30 минут, но если утепление отсутствует или отопление включается впервые, это может занять больше времени. Оставьте этаж на пару часов и вернитесь. Если пол теплый, то все в порядке. В противном случае у вас может быть проблема с потерей тепла. В этой ситуации лучше всего поговорить с вашим установщиком, чтобы узнать, какая система электрического теплого пола была заложена, какой был исходный черновой пол и была ли уложена какая-либо изоляция до того, как отопление было уложено. Получив эту информацию, вы можете позвонить нам, и мы сможем сообщить, есть ли вероятность возникновения проблемы с потерей тепла.

К сожалению, если есть проблема с потерей тепла, вы мало что можете сделать, чтобы решить ее, кроме как установить дополнительный обогреватель или снять пол и систему отопления и начать все сначала, но на этот раз включите изоляцию основания и, возможно, более высокую мощность нагрева. систему, если требуется. Чтобы максимально избежать этой проблемы, компания ThermoSphere всегда включает изоляцию в каждое предложение. Изоляционная плита рекомендуется для предотвращения потерь тепла вниз, ускорения времени нагрева и повышения эффективности вашей системы подогрева пола. Часто это первое, что нужно исключить из проекта, чтобы «сэкономить деньги», но это не так, потому что в в долгосрочной перспективе неизолированная система будет стоить вам дороже, и вам даже может потребоваться заплатить, чтобы полностью заменить ее, если возникнет проблема с потерями тепла!

Нет признаков жизни?

Убедитесь, что все включено

Если ваш теплый пол не нагревается и на термостате нет признаков жизни, вам необходимо проверить электропитание. Одной из наиболее распространенных причин, по которой электрический теплый пол не работает, является то, что кто-то отключил плавкий предохранитель, который питает теплый пол!

Иногда люди решают сделать это в теплое время года, а затем, когда наступают сентябрь и октябрь, от пола не исходит тепло! Если он есть, убедитесь, что ответвление с предохранителем включено, а также убедитесь, что соответствующий мини-автоматический выключатель (MCB) в вашем потребительском блоке не сработал и не был выключен. Если один или оба этих переключателя выключены, ваш теплый пол обесточен и не включится. Включите их снова, и вы должны увидеть, как ваш термостат оживает, и вы сможете снова включить подогрев пола. Если это не сработает, возможно, потребуется заменить предохранитель в ответвлении, или вам может потребоваться попросить электрика или компетентного человека проверить проводку для вас.

УЗО продолжает срабатывать? Убедитесь, что цепь не перегружена, и проверьте наличие утечки на землю.

Если электричество в вашем доме отключается каждый раз, когда включается электрический теплый пол, у вас может быть одна из двух распространенных проблем.

В первую очередь следует проверить, не перегружена ли электрическая цепь, к которой подключен электрический теплый пол. Вы можете сделать это, идентифицируя каждое электрическое устройство, которое подключено к той же цепи, что и ваш электрический теплый пол, и выключая их все. Затем включите теплый пол в ручной режим и установите температуру 27°C. Если обогрев включается и пол начинает нагреваться примерно через 10-15 минут, значит, нагревательный элемент, термостат и проводка в порядке. Хорошие новости! Теперь включите другие приборы один за другим. Если УЗО снова срабатывает, значит, у вас возникла проблема с перегрузкой в ​​этой цепи, и вам следует обратиться к электрику для устранения проблемы.

Если УЗО срабатывает, даже если все остальное выключено, у вас все еще может быть проблема с перегрузкой. Для этого нужно знать максимальную нагрузку контура, к которому подключен ваш электрический теплый пол, и общую нагрузку вашей системы электрического теплого пола. Если ваш электрический теплый пол подключен к специальной цепи питания, то общая нагрузка контура теплого пола должна быть ниже максимальной нагрузки, иначе при включении напольного отопления сработает УЗО. Если у вас есть электрическая система подогрева пола меньшего размера, которая подключена к существующей цепи через ответвление с предохранителем, общая нагрузка электрического подогрева пола не должна превышать доступную нагрузку на эту цепь.

Вам также необходимо учитывать общую нагрузку вашего термостата. Большинство электрических термостатов для теплого пола могут коммутировать электрические нагрузки до 16 ампер. Если вы собираетесь переключать 16-амперную систему через один термостат, вам необходимо убедиться, что цепь питания может выдерживать 16-амперную нагрузку. Если вы попытаетесь переключить более 16 ампер, у термостата могут возникнуть проблемы, и УЗО сработает в качестве отказоустойчивого. Ограничение нагрузки 16 ампер также означает, что существует максимальная площадь пола, которую вы можете контролировать с помощью одного термостата. Например, если у вас есть 100 Вт/м ²  система отопления позволяет обогреть до 36 м ²  от одного термостата на 16 ампер. При мощности 150 Вт/м ² вы можете нагреть до 24 м ² , а с системой 200 Вт/м ² вы можете нагреть до 18 м ² на один термостат.

Если текущая нагрузка вашей системы электрического теплого пола превышает максимальную нагрузку существующей цепи питания, вам необходимо вызвать электрика и установить специальный источник питания для вашего теплого пола. Если вы хотите или вам нужно переключить более 16 ампер через один термостат, вам потребуется, чтобы электрик установил демпфирующий контактор в цепь, которая используется для переключения большей нагрузки, и избежать проблем с отключением.

Как я могу подтвердить утечку земли и что я могу сделать, чтобы исправить это?

Если вы исключили перегрузку, а ваша электрическая система обогрева пола относительно мала (менее 20 м ² ), на самом деле может быть некоторое повреждение кабеля для обогрева пола, вызывающее так называемую «утечку на землю».

Это происходит, когда изоляция вокруг электрического кабеля повреждена, а электричество проводится по заземляющему кабелю и обнаруживается УЗО. В целях безопасности, как только это происходит, УЗО отключает питание цепи – для этого оно и предназначено! Если это происходит с вашей системой электрического обогрева пола, ее обычно можно исправить без особых нарушений, так что не беспокойтесь. Всегда полезно убедиться, что есть утечка на землю, прежде чем вызывать инженера по ремонту. Это может сделать электрик, и им понадобится тестер изоляции. Вот наше видео, в котором показано , как провести испытание изоляции в системе электрического теплого пола.

Если проверка показывает, что есть утечка на землю, следующим этапом является вызов инженера по ремонту. Они приедут к вам домой и с помощью своего оборудования найдут неисправность в кабеле. Плохая новость заключается в том, что им придется занять небольшой участок пола, чтобы осмотреть повреждения и провести ремонт. Используемое ими оборудование может точно определить поврежденный участок кабеля размером с монету в 2 фунта стерлингов, поэтому обычно требуется только одна плитка.

После того, как кабель будет отремонтирован, протестирован и снова заработает, вы можете заказать замену плитки, чтобы пол снова стал качественным. Стоимость ремонта покрывается пожизненной гарантией ThermoSphere, если выяснится, что неисправность связана с производственным дефектом или дефектом материала. Так что не забудьте зарегистрировать гарантию! Если неисправность возникла в результате повреждения во время установки или какой-либо ошибки, то посещение платное и обычно стоит от 200 до 400 фунтов стерлингов в зависимости от компании, которую вы используете, вашего местоположения, сложности ремонта и времени. года. В компании ThermoSphere нет инженеров по ремонту, и мы вообще не получаем прибыли от ремонта или сервисных визитов. Мы можем порекомендовать вам ремонтную компанию, если она вам понадобится.

Проверьте значения сопротивления вашего нагревательного кабеля

Можно провести испытание на сопротивление вашей системы подогрева пола, чтобы убедиться, что нагревательные кабели в порядке, не обрезаны, не удлинились и не повреждены. Каждый нагревательный кабель изготавливается с определенным значением сопротивления, которое предназначено для обеспечения необходимой тепловой мощности. При изменении длины кабеля изменяется значение сопротивления, что неблагоприятно влияет на работу системы отопления.

Для проверки сопротивления необходимо знать, какой нагревательный мат или кабель был установлен и каково ожидаемое значение сопротивления. Вы найдете значение сопротивления на упаковочной этикетке, на этикетке с холодным хвостом и подробно на тестовой этикетке в руководстве по эксплуатации, которое должно было быть передано домовладельцу при передаче по гарантии. Если у вас нет записи о значении сопротивления, мы обычно можем определить, какой продукт был установлен, просмотрев счета-фактуры, планы или квитанции о покупке. С помощью этой информации мы можем сказать, каким должно быть сопротивление.

Как только вы узнаете ожидаемое значение сопротивления, вы можете сравнить его с проверенными значениями. Чтобы проверить сопротивление, вам необходимо отключить электропитание, снять термостат со стены и отсоединить греющие кабели под напряжением и нейтралью от их клемм. Подсоедините каждый кабель к зажиму на тестовом измерителе и установите на измерителе правильное значение сопротивления. Для значений сопротивления менее 200 Ом можно использовать настройку 200 Ом. Если вы ожидаете показания более 200 Ом, вам необходимо использовать настройку 2000 Ом. Некоторые измерители имеют другие настройки наших функций автоматического выбора диапазона, поэтому, если вы сомневаетесь, обратитесь к инструкциям измерителя и используйте настройку, соответствующую ожидаемому значению сопротивления.

Измеренное сопротивление должно быть в пределах от -5 до +10% от заводских значений. Если да, то у вас все хорошо. Если нет, вам необходимо провести дальнейшее расследование, поскольку у вас может не быть верной информации о вашей системе отопления, или кабель мог быть обрезан или удлинён, и вам нужно посетить ремонт. Позвоните нам для консультации или читайте дальше!

Узнайте больше о тестировании системы

Есть ли у вас в комнате коврики, коврики или лежаки для собак?

Как вы теперь знаете, ваш теплый пол не включится, если измеренная температура не упадет ниже желаемой установленной температуры. Большинство людей, как правило, настраивают свои термостаты для подогрева пола на измерение температуры пола и имеют датчик температуры пола где-то под полом. Работа этого датчика состоит в том, чтобы измерять температуру пола и сообщать термостату, когда включать и выключать.

Иногда датчик температуры пола установлен не в лучшем месте и на него могут влиять другие температурные воздействия. Например, если датчик пола находится в области, покрытой изоляционным материалом, таким как коврик, ковер или собачья подстилка, эта область пола будет нагреваться намного быстрее, чем остальная часть пола, и в результате Датчик будет думать, что весь пол прогрелся, и отключит обогрев до того, как остальная часть пола успеет нагреться. Простое перемещение изолирующего объекта позволит датчику пола считывать более точную температуру для всего пола, и в результате комната станет более теплой и комфортной.

Важно не покрывать пол с подогревом чем-либо слишком толстым (с теплоизоляцией выше 2,5TOG), потому что это не позволяет теплу отводиться от кабелей к полу, что может привести к перегреву и выходу кабеля из строя. . Если вам нужно иметь что-то вроде собачьей кровати в комнате, вы должны получить такую, у которой есть маленькие ножки или ножки, которые позволяют воздуху циркулировать. Коврики и циновки не рекомендуются на полах с подогревом.

Убедитесь, что датчики температуры не повреждены!

Датчик температуры является одним из наиболее важных компонентов системы электрического теплого пола, поскольку он определяет, когда отопление должно быть включено или выключено. Если ваш обогрев не работает, вы должны проверить датчики температуры в порядке.

Датчик температуры окружающей среды расположен на нижней стороне дисплея термостата. Похоже на маленькую черную бусину. Убедитесь, что датчик не закрыт, не поврежден и не вдавлен в термостат.

Если это так, свяжитесь с нами, и мы поможем вам узнать, можно ли это исправить. Если вам нужна замена термостата, мы можем организовать это для вас.

Вам также необходимо проверить датчик температуры пола, если он используется в вашей системе. Даже несмотря на то, что датчик пола будет находиться под полом (мы надеемся!), вы все равно можете проверить, работает он или нет, а в некоторых случаях их даже можно заменить. Вы должны действительно пытаться это сделать, только если вы разбираетесь в электрике и имеете мультиметр. Перед началом работы отключите электропитание!

Снимите дисплей с монтажной пластины и отверните крепежные винты, чтобы снять термостат со стены. Ослабьте клеммы датчика и снимите провода. Используйте зажимы на вашем измерительном приборе и прикрепите по одному к каждому из проводов датчика (полярность отсутствует). Включите измеритель и переключите его на сопротивление 20 кОм. Температурные датчики ThermoSphere рассчитаны на сопротивление 10 кОм при 25°C, поэтому, как правило, показания сопротивления должны составлять 8-12 кОм, если датчик является одним из наших и не был поврежден. Если вы получаете другое значение сопротивления, возможно, у вас установлен несовместимый датчик. Если показания сопротивления отсутствуют, датчик поврежден.

В обоих случаях идеальным решением является удаление датчика пола и установка нового совместимого датчика. Это невозможно, если не использовался кабель датчика, но, к счастью, есть и другие варианты! Если термостат находится в той же комнате, что и отопление, то вы можете переключить его на использование датчика температуры окружающего воздуха. Это нормально для плиточных полов, но может не подойти, если у вас есть другие напольные покрытия, такие как винил, которые имеют определенные максимальные температуры.
