Знаете ли вы, что атмосферный воздух содержит некоторое количество водяного пара? При сжатии воздуха концентрация воды увеличивается. Чтобы избежать будущих проблем в компрессорной установке, необходимо обработать сжатый воздух. В этой статье мы поговорим об абсорбционном и адсорбционном осушении (с помощью десикантов).

Что такое абсорбционное осушение?

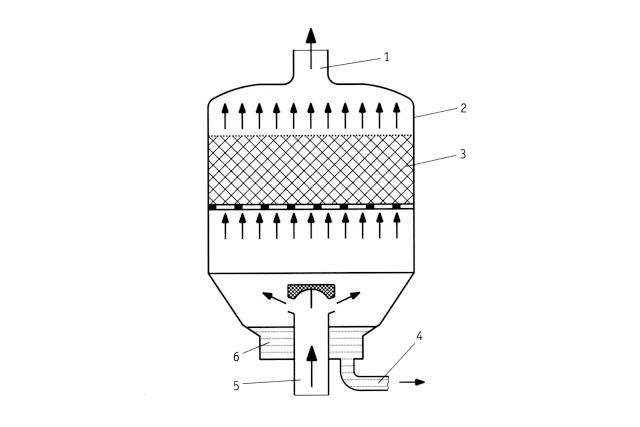

Абсорбционное осушение представляет собой химический процесс, в котором водяной пар связывается поглощающим материалом. Абсорбирующий материал может быть твердым или жидким. Очень часто для этого используются хлорид натрия и серная кислота, что означает необходимость учета коррозии. Этот метод не является стандартным и отличается высоким потреблением абсорбирующих материалов. Точка росы снижается лишь в ограниченной степени.

Что такое адсорбционное осушение?

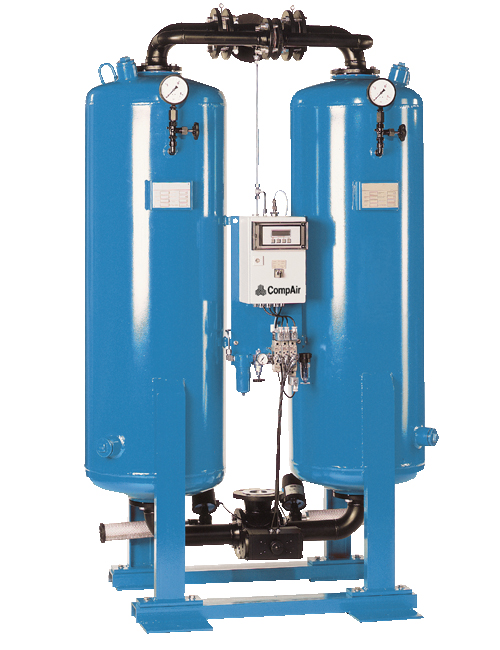

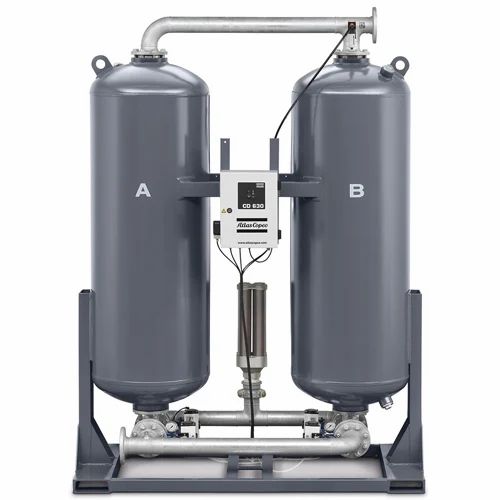

Общий принцип действия адсорбционных осушителей, также известных как осушители с десикантом, достаточно прост: влажный воздух проходит через гигроскопический материал (типичные материалы – силикагель, молекулярные сита, активированный оксид алюминия) и таким образом высушивается. Передача водяного пара из влажного сжатого воздуха в гигроскопический материал или “десикант” вызывает постепенное насыщение десиканта адсорбированной водой. Поэтому десикант необходимо регулярно регенерировать, чтобы восстановить его способность к осушению, а в конструкцию адсорбционных осушителей, как правило, входят два осушителя: в первом сосуде осуществляется сушка входящего сжатого воздуха, а второй проходит регенерацию (аналогично действию генератора азота). Каждый сосуд (“колонна”) переключается на другую задачу, когда вторая колонна достигает полной регенерации. Типичная ТРД (точка росы под давлением), которая может быть достигнута в этом случае, составляет -40 °C, что делает эти осушители пригодными для получения очень сухого воздуха для процессов с особо высокими требованиями. Существует 4 разных способа регенерации десиканта, применяемый способ определяет тип адсорбционного осушителя. Как правило, более энергоэффективные типы являются более сложными и, следовательно, более дорогими.

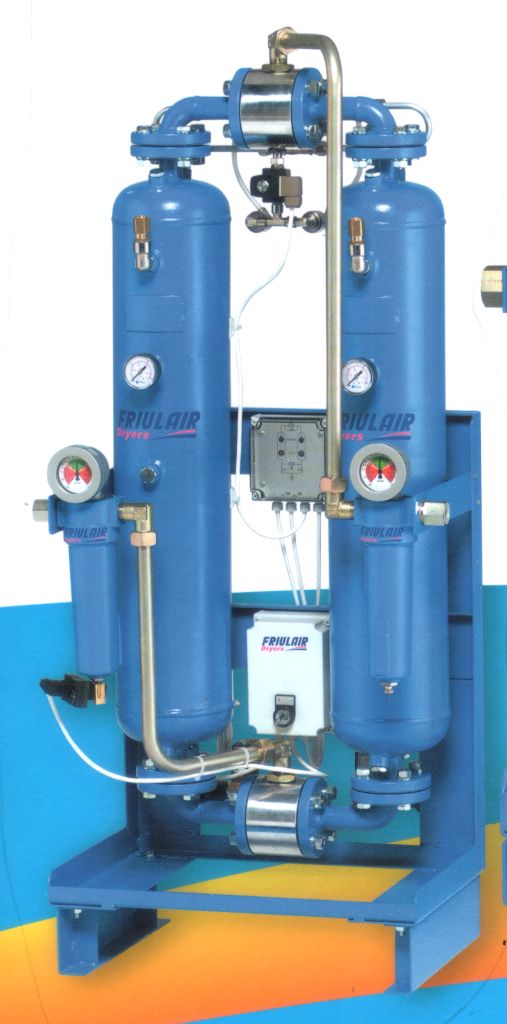

1. Адсорбционные осушители с регенерацией продувкой (“осушители без нагрева”).
   Эти осушители лучше всего подходят для установок с небольшим расходом воздуха. Процесс регенерации происходит с помощью разрежения сжатого воздуха (“продувки”) и потребляет прибл. 15–20% номинальной мощности осушителя при рабочем давлении 7 бар (изб.).

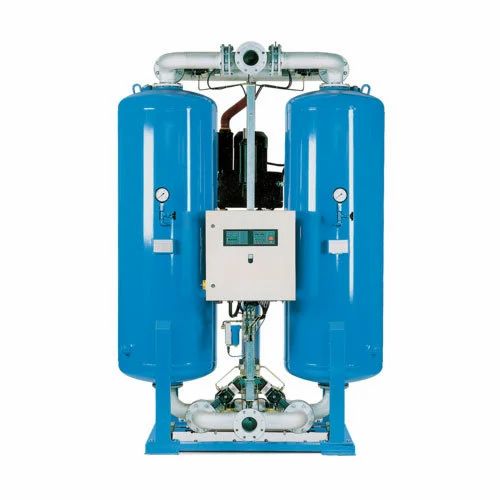

2. Осушители с регенерацией продувкой с подогревом. Эти осушители нагревают разреженный продувочный воздух с помощью электрического воздухонагревателя и таким образом ограничивают требуемый поток продувки приблизительно до 8%. Такой тип осушителей использует на 25% меньше энергии, чем осушители без нагрева.

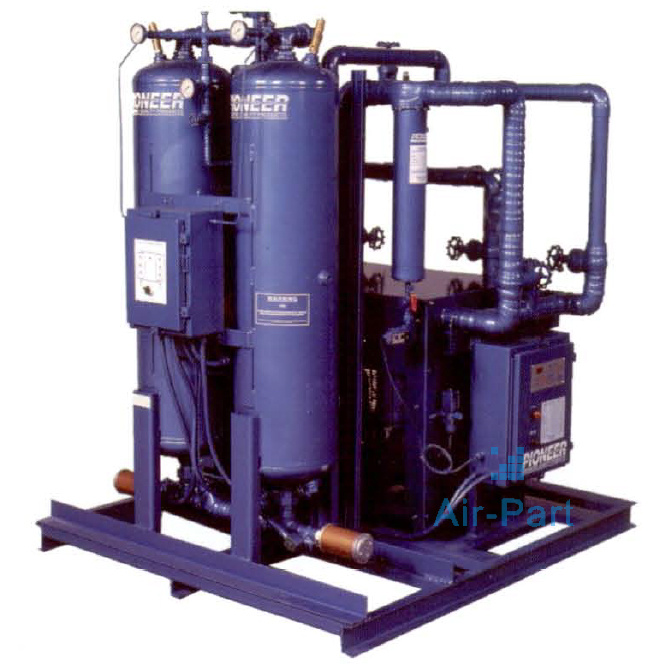

3. Осушители с регенерацией воздуходувкой. Окружающий воздух продувается через электрический нагреватель и вступает в контакт с влажным десикантом для его регенерации. При использовании этого типа осушителя сжатый воздух для регенерации десиканта не применяется, поэтому потребление энергии на 40% ниже, чем у осушителей без подогрева.
4. Осушители с использованием тепла, вырабатываемого при сжатии (“HOC”-осушители). В HOC-осушителях влагопоглотитель регенерируется с использованием тепла, вырабатываемого компрессором. Вместо того, чтобы отводить тепло сжатого воздуха в концевой охладитель, горячий воздух используется для регенерации десиканта. Такой тип осушителя может обеспечить типичную ТРД (точку росы под давлением) в -20 °C без использования дополнительной энергии. При применении дополнительных нагревателей можно получить более низкую ТРД.

Перед выполнением адсорбционного осушения необходимо обеспечить гарантированное отделение и дренаж конденсационной воды. Если сжатый воздух был получен с использованием маслосмазываемых компрессоров, то перед осушителем необходимо установить фильтр для отделения масла. В большинстве случаев после адсорбционного осушителя должен быть установлен фильтр частиц. HOC-осушители могут применяться только с безмасляными компрессорами, поскольку они производят тепло при достаточно высоких температурах для регенерации осушителя.

Особым типом HOC-осушителя является адсорбирующий осушитель с вращающимся барабаном. Этот тип осушителя оснащен вращающимся барабаном, заполненным десикантом, в котором один сектор (четверть) регенерируется посредством подачи частичного потока горячего сжатого воздуха (при 130–200 °C) из компрессора. Затем регенерированный воздух охлаждается, конденсат сливается, и воздух возвращается через эжекторное устройство в основной поток сжатого воздуха. Остальная часть поверхности барабана (три четверти) используется для сушки сжатого воздуха, поступающего из концевого охладителя компрессора. HOC-осушитель предотвращает потерю сжатого воздуха, а потребляемая мощность ограничивается величиной, необходимой для вращения барабана. Например, осушитель производительностью 1000 л/с потребляет всего 120 Вт электроэнергии. Кроме того, при этом отсутствуют потери сжатого воздуха, и не надо устанавливать масляные фильтры или фильтры частиц.

Из данной электронной книги об осушителях сжатого воздуха вы узнаете больше о воздействии влаги и о важной роли осушителей в подготовке воздуха.

У вас есть конкретные вопросы или вы хотите связаться со специалистом? Нажмите кнопку ниже, и мы свяжемся с вами в ближайшее время.

Свяжитесь с нами

Другие статьи по этой теме

Почему важно осушать сжатый воздух?

Осушение воздуха на выходе имеет большое значение, так как влажный воздух может стать причиной неисправности работающей на сжатом воздухе системы. Узнайте больше о том, почему требуется осушение и как оно выполняется.

Read more

Какой осушитель необходим для моего компрессора?

Выбор подходящего осушителя для системы сжатого воздуха не менее важен, чем выбор самого компрессора. Мы расскажем вам, на что обратить внимание при покупке осушителя.

Read more

The Quality of Compressed Air

18 October, 2022

A number of decisions must be made when installing a compressed air system for it to suit different needs and provide the right air quality.

Read more

Адсорбционный осушитель: назначение, принцип действия, разновидности

.

Содержание

• Назначение осушителя для промышленных помещений
• Разновидность адсорбентов
• Принцип действия устройства
• Виды осушителей
• Осушитель абсорбционный с холодной регенерацией
• Устройство с внешней горячей регенерацией
• Агрегат с вакуумом

Воздух в жилом помещении, в офисе или дома, в промышленном здании или бассейне очищается двумя способами: естественным путем (вентиляция в здании или проветривание) и с помощью специальной воздухотехники.

Повышенная влажность вредит человеку, прочей технике и строению, в котором находится источник повышенной влаги. Избежать последствий для человека и стен несложно, если правильно обустроить производство или быт.

Адсорбционный осушитель — оптимальный вариант для промышленных предприятий, обеспечивающий необходимый объем циркулирующего воздуха

Для промышленных предприятий адсорбционный осушитель воздуха – выгодный, оптимальный вариант, который обеспечит необходимый объем циркулирующего воздуха. Простое по принципу работы и несложное в эксплуатации устройство подобного типа незаменимо в больших помещениях.

Сорбционные осушители воздуха подбираются по мощности, скорости работы (конденсация) и габаритам. Стационарные агрегаты нежелательно перемещать, поэтому перед установкой влагоудалителя необходимо подготовить специализированную комнату с хорошо работающей вентиляцией.

Что собой представляет абсорбционный осушитель, и как он работает?

Назначение осушителя для промышленных помещений

Адсорбционный осушитель сжатого воздуха оснащен ротором, который заполняется специальными веществами. Внутри агрегата одновременно циркулируют разнонаправленные потоки. С одной стороны в устройство попадает воздух с помещения, а с другой уже очищенный с показателем необходимой влажности. Что дает такая замена воздушных потоков?

Повышенная влажность в воздухе – это угроза, о которой многие даже не догадываются. Во влажной среде патогенные бактерии и микроорганизмы сутками сохраняют жизнеспособность. Особенно важно устанавливать мощные устройства (адсорбционный осушитель) в медицинских учреждениях и на предприятиях, производящих продукты питания.

Если промышленные помещения находятся в районах, где отмечаются низкие температуры зимой, то они так же нуждаются в дополнительной осушке с помощью специального устройства.

Разновидность адсорбентов

Адсорбент, как и реагент в простых кондиционерах подбирается для устройства с определенной целью (при наличии нужных свойств у абсорбента). Адсорбционные осушители с холодной регенерацией используют один из видов впитывающего вещества:

• молекулярные сита;
• прошедший окислительный процесс алюминий;
• влагостойкие вещества;
• силикагели.

Выбор адсорбирующего вещества опирается на множество факторов, таких как тип нужной регенерации, уровень давления в устройстве и температурный режим. Для осушителя свойственна определенная точка росы, при которой допускается использования активированного оксида алюминия. Цеолиты используются при температуре ниже сорока градусов Цельсия.

Абсорбция – это простой процесс, когда специальное вещество впитывает так называемого сорбата, в то время, как твердое вещество адсорбирует необходимые частички или жидкости значительно быстрее. Простая химическая технология обеспечивает снижение влажности в помещении предприятия или промышленного здания.

Принцип действия устройства

Принцип работы осушителей довольно простой:

1. Воздух всасывается устройством из помещения с повышенной влажностью и сразу попадает в ротор, и лишь затем тщательно осушается.
2. Из поступившего воздуха удаляется вся влага, путем охлаждения в основной части ротора. Влага остается в адсорбенте.
3. Регенерируемый воздух попадает обратно в помещение (создается правильным микроклимат).

Сложная система проводит процесс за считанные минуты, поэтому для человека осушение происходит незаметно. Температура осушающего компонента всегда немного выше, чем воздух в комнате. В роторе происходит два параллельных процесса, цель которых удалить влагу (оседающая в роторе).

Адсорбционный осушитель должен устанавливаться в помещении, куда не попадают прямые солнечные лучи

Осушитель адсорбционного типа устанавливается в укромных помещениях без попадания прямых солнечных лучей. Плановые осмотры устройства позволяют избежать нежелательных поломок. Проблемы, возникшие в агрегате, сразу заметны повышенной влажностью в помещении.

Несвойственные громкие шумы во время работы осушителей свидетельствуют о загрязнении системы вентиляции устройства. Любые проблемы, возникшие в процессе эксплуатации агрегата, должны быть устранены в кротчайшие сроки.

Виды осушителей

Разделение устройств осушения воздуха на промышленных предприятиях происходит по методу регенерации. Различают агрегаты следующих видов:

Осушитель абсорбционный с холодной регенерацией

Адсорбирующим устройством попадающий воздух сжимается, после предварительной осушки (далее он перемещается в адсорбер, где влага стекает вниз резервуара). Такой тип агрегата значительно дешевле и проще в использовании. Главным недостатком осушителей такого типа является значительная потеря сжатого воздуха (от 10 до 20%). Для больших помещений устройство с холодной регенерацией оптимальный и не дорогостоящий вариант.

Устройство с внешней горячей регенерацией

В агрегате используется обычный воздух (атмосферный). Частью устройства являются приборы для нагрева и адсорбер. Нагретый воздух поступает из воздуховодов в регенератор, для охлаждения которого необходим осушенный воздух в сжатом виде. Потери устройства минимальные и составляют не больше 3%.

Агрегат с вакуумом

В устройстве, внутри которого создается пониженное давление, используется специальный вакуум. Данный вид агрегата является самым надежный, ведь потери воздуха для компрессора не происходят совсем. Различают адсорберы не только по регенерации, но и точке росы (от плюс трех до минус семидесяти градусов Цельсия).

Выбор устройства с большой мощностью зависит от тех задач, которые ставятся перед осушителем воздуха. В больших помещениях, где проходят промышленные процессы, влажность не должна повышаться ни в коем случае. Потраченные на осушитель денежные средства окупаются здоровьем сотрудников предприятия и качеством производимой продукции.

Конденсационные или адсорбционный осушитель воздуха?

Конденсационный или адсорбционный осушитель воздуха?

Перед тем как купить осушитель воздуха необходимо определить какая его главная задача, после этого можно точнее подобрать осушитель воздуха необходимый именно вам.

Конденсационные осушители

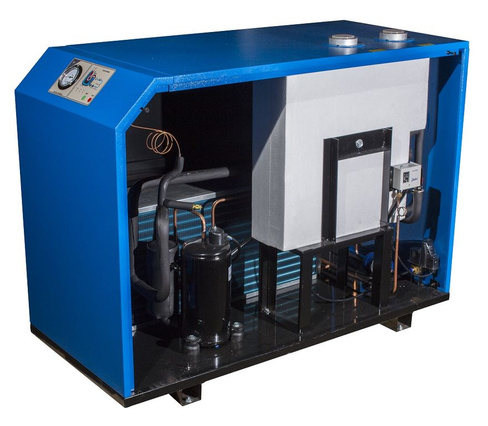

Конденсационные осушители более распространены. В качестве рабочего тела в них используется хладагент. Они дешевы в производстве, просты в эксплуатации и достаточно эффективные в большинстве бытовых и некоторых коммерческих задачах. Основной особенностью работы конденсационного осушителя является то, что он эффективно работает в диапазоне относительно высоких температур (более 20 ° С) и влажности (более 60% RH). При невысоких температурах и / или влажности осушители данного типа использовать нецелесообразно, так как колоссально снижается эффективность их работы.

Конденсационный осушитель, по сути, это устройство кондиционирования воздуха, в котором вместе объединены блоки испарителя и конденсатора. Воздух сначала пропускается через испаритель, где охлаждается до температуры точки росы, при которой происходит выпадение конденсата из воздуха. Далее осушенный воздух проходит через конденсатор, где нагревается. На выходе мы получаем сухой и немного подогретый воздух. Образованный на поверхности испарителя конденсат стекает в конденсатосборник, а затем в дренажную систему или специальный лоток.

Если необходимо осушить холодный воздух, то есть имеющего минусовую температуру точки росы, то соответственно температура поверхности испарителя должна быть также отрицательной. Таким образом, имеет место вымораживание влаги из воздуха. Это приводит к обледенению испарителя и вызывает колоссальное снижение эффективности работы осушителя, а также повышается нагрузка на компрессор. Размораживание испарителя происходит за счет пропускания горячего хладагента, минуя процесс конденсации в конденсаторе. Таким образом, во время циклов размораживания процесс осушения прекращается. В результате, осушение воздуха таким способом становится нецелесообразным как с экономической, так и с технической точки зрения. Еще следует иметь в виду, что осушение воздуха с отрицательной температурой в конденсационном осушителе невозможно.



Адсорбционный осушитель воздуха



Адсорбционный осушитель имеет совсем другой принцип работы. Основное преимущество адсорбционного осушителя является то, что эффективность его работы не так существенно зависит от параметров воздуха. Таким образом, адсорбционное осушение – единственный способ высушить воздух с любой (даже минусовой) температурой до сколь угодно низкой влажности. В процессе работы адсорбционного осушителя не образуется вода, поэтому они могут эффективно работать при температурах ниже нуля и не требуют подключения к системе канализации или слива сконденсированной воды. Ротор (Сердце осушителя) представляет собой матрицу, состоящую из большого числа воздушных каналов. Он изготовлен из композитного материала, в который по уникальной технологии внедрен высокоактивный силикагель. Такое решение позволяет создать очень большую площадь контакта с воздушным потоком для адсорбции влаги в небольшом объеме ротора. Данный материал очень эффективен в поглощении и удержании молекул воды, является негорючим и взрывобезопасным, с длительным сроком службы (до 10 лет непрерывной работы).

Ротор обычно делят на два сектора, разделенных уплотнителем: рабочий сектор (обычно 75%), а также сектор регенерации (как правило, 25%). Ротор медленно вращается за счет небольшого электродвигателя. Воздух проходит через рабочую зону ротора, и влага адсорбируется в нем. На выходе имеем сухой и немного подогретый воздух. Второй поток воздуха (как правило, берется с улицы) проходит через сектор реактивации. Этот воздух предварительно нагревается, чтобы выпарить влагу из ротора. Реактивационный воздух выходит из осушителя теплым и влажным, и, как правило, выбрасывается наружу. Так как эти два потока воздуха проходят через ротор одновременно, процесс осушения происходит непрерывно и без технологических остановок.



Читайте также:

Осторожно, плесень!

Виды осушителей воздуха

Коррозия металла

На нашем сайте вы можете найти ответы на такие вопросы:

агрегат для осушения воздуха
воздухоосушитель
Воздухосушка
осушитель воздуха
осушитель воздуха цена
осушитель воздуха для квартиры
осушитель воздуха своими руками
осушитель воздуха купить
влагопоглатитель
купит осушитель
осушители для бассейнов
осушитель для компрессора
адсорбционный осушитель
осушитель своими руками
осушитель ballu
компрессор воздуха
увлажнитель воздуха
осушители промышленные
цена осушитель
очиститель воздуха
бытовые осушители
фильтр осушитель
воздух в квартире
как избавиться от сырости в квартире
осушитель воздуха
осушитель воздуха купит
осушитель воздуха цена
осушитель сжатого воздуха
осушитель воздуха для компрессоров
осушитель воздуха для бассейна
осушитель воздуха для квартиры
осушитель воздуха своими руками
осушители воздуха промышленные
осушитель воздуха адсорбционный
осушители воздуха бытовые
осушитель воздуха ballu
осушитель воздуха для квартиры цены
фильтр осушителя воздуха
осушитель воздуха bdh
осушитель воздуха ballu bdh
работа осушителя воздуха
принцип осушителя воздуха
осушитель воздуха инструкция
ремонт осушителей воздуха
осушитель воздуха отзывы
рефрижераторный осушитель воздуха
типы осушителей воздуха
принцип работы осушителя воздуха
осушитель воздуха wabco
осушитель воздуха danvex
осушители воздуха dantherm
осушитель воздуха master
аренда осушителя воздуха
осушитель воздуха для дома
осушитель воздуха эльдорадо
адсорбционный осушитель сжатого воздуха
осушитель воздуха устройство
осушитель воздуха настенный
схема осушителя воздуха
осушитель сжатого воздуха цена
рефрижераторные осушители сжатого воздуха
осушитель регулятора давления воздуха
осушители воздуха бытовые в эльдорадо
осушитель воздуха danvex deh
осушитель воздуха master dh
осушители воздуха бытовые купит
осушитель влажности воздуха
канальный осушитель воздуха
осушитель воздуха для квартиры купит
осушители воздуха Киев
осушители воздух Львов
осушители воздух Одесса
осушители воздух Николаев
осушители воздух Днепропетровск
осушители воздух Харьков
осушители воздух Винница
осушители воздуха dantherm cdp
расчет осушителя воздуха
осушитель воздуха bdh 25l
осушители воздуха timberk
осушитель воздуха характеристики
осушитель воздуха рефрижераторного типа
мембранный осушитель воздуха
осушитель воздуха ballu bdh 25l
кондиционер осушитель воздуха
производительность осушителя воздуха
осушитель воздуха для бассейна купит
установка осушителя воздуха
осушитель воздуха в помещении
осушитель воздуха для бассейна цена
осушитель воздуха
мобильные осушители воздуха
холодильный осушитель воздуха
кран осушителя воздуха
осушитель воздуха видео
осушитель воздуха балла
atlas copco осушители воздуха
осушитель воздуха ballu 30l
как работает осушитель воздуха
типы осушителей сжатого воздуха
магазин осушитель воздуха
как сделать осушитель воздуха
б у осушители воздуха
абсорбционные осушители воздуха
осушитель воздуха промышленный цена
осушитель воздуха ballu bdh 15l
осушитель воздуха timberk dh tim
aerial осушители воздуха
бытовой осушитель воздуха для дома
монтаж осушителя воздуха
осушитель воздуха производство
промышленный осушитель воздуха купит
купит осушители воздуха ballu
осушитель воздуха bdh 35l
выбрать осушитель воздуха
неисправности осушителей воздуха
осушитель воздуха mitsubishi
элемент осушителя воздуха
осушитель воздуха
осушитель воздуха ballu bdh 35l
осушитель воздуха bdm 30l
omi осушитель воздуха
осушитель воздуха принцип действия
адсорбционный осушитель воздуха цена
осушитель воздуха недорого
осушители воздуха недорогие
компрессорный осушитель воздуха
осушитель воздуха фото
осушитель воздуха khd
подбор осушителя воздуха
увлажнители осушители воздуха
адсорбционные осушители воздуха промышленные
производители осушитель воздуха
осушитель воздуха силикагель
обслуживание осушителей воздуха
осушители воздуха адсорбционного типа
осушители воздуха neoclima
осушители воздуха calorex
осушитель воздуха ballu bdm 30l
осушитель воздуха в сборе
осушитель воздуха cdp 65
осушитель воздуха lazer
Конденсационные осушители воздуха
осушитель воздуха для гаража
осушители воздуха general
осушитель воздуха роторный
бытовой осушитель воздуха цена
осушители воздуха
осушитель воздуха для квартиры
осушитель воздуха купить
увлажнители воздуха
вентиляционные системы
увлажнитель воздуха купить
системы вентиляции
влажность воздуха
увлажнители воздуха отзывы
ионизатор воздуха купить
увлажнители воздуха львов
кондиционирования воздуха
поглотитель влаги
кондиционирования
системы кондиционирования
осушитель воздуха львов

Осушка сжатого воздуха с помощью абсорбционной и адсорбционной осушки воздуха

Search the Compressed Air Wiki

• Компрессоры
• Очистка воздуха
• Промышленные газы
• Основная теория
• Как

Сжатый воздух вики Очистка воздуха Сушка

Знаете ли вы, что любой атмосферный воздух содержит некоторое количество водяного пара. При сжатии воздуха концентрация воды увеличивается. Чтобы избежать будущих проблем с установкой компрессора, сжатый воздух необходимо обрабатывать. В этой статье мы говорим об абсорбционной сушке и адсорбционной сушке, также известной как адсорбционная сушка 9.0005

Что такое абсорбционная сушка?

Абсорбционная сушка – это химический процесс, при котором водяной пар связывается с абсорбирующим материалом. Абсорбирующий материал может быть либо твердым, либо жидким. Часто используются хлорид натрия и серная кислота, а это означает, что необходимо учитывать возможность коррозии. Этот метод необычен и требует большого расхода абсорбирующих материалов. Точка росы снижается лишь в ограниченной степени.

Что такое адсорбционная или адсорбционная сушка?

Общий принцип работы адсорбционных осушителей воздуха прост: влажный воздух обтекает гигроскопичный материал (типичными используемыми материалами являются силикагель, молекулярные сита, активированный оксид алюминия) и, таким образом, высушивается. Обмен водяного пара из влажного сжатого воздуха на гигроскопичный материал или «влагопоглотитель» вызывает постепенное насыщение влагопоглотителя адсорбированной водой. Поэтому влагопоглотитель необходимо регулярно регенерировать для восстановления его осушающей способности, и для этой цели адсорбционные осушители воздуха обычно имеют два осушителя: первый сосуд осушает входящий сжатый воздух, а второй регенерируется (аналогично работы генератора азота). Каждое судно («башня») переключает задачи, когда другая башня полностью регенерируется. Типичное значение PDP, которое может быть достигнуто, составляет -40°C, что делает эти осушители пригодными для подачи очень сухого воздуха для более ответственных применений. Существует 4 различных способа регенерации влагопоглотителя, и используемый метод определяет тип адсорбционного осушителя. Более энергоэффективные типы обычно сложнее и, следовательно, дороже.

1. Адсорбционные осушители с регенерируемой продувкой (“безнагревательные осушители”). Эти осушители лучше всего подходят для небольших расходов воздуха. Процесс регенерации происходит с помощью расширенного сжатого воздуха («продувка») и требует ок. 15–20 % от номинальной производительности осушителя при рабочем давлении 7 бар (изб.).
2. Регенеративные осушители с продувкой и подогревом. Эти осушители нагревают расширенный продувочный воздух с помощью электрического нагревателя воздуха и, таким образом, ограничивают требуемый продувочный поток примерно до 8%. Этот тип использует на 25% меньше энергии, чем сушилки без нагрева.
3. Вентиляторные регенерируемые осушители. Окружающий воздух обдувается электронагревателем и контактирует с влажным осушителем для его регенерации. В осушителях этого типа сжатый воздух не используется для регенерации влагопоглотителя, поэтому потребление энергии на 40 % ниже, чем в сушилках без нагрева.
4. Тепловые компрессионные сушилки (осушители “HOC”). В осушителях HOC влагопоглотитель регенерируется с использованием имеющегося тепла компрессора. Вместо отвода тепла сжатого воздуха в доохладителе горячий воздух используется для регенерации осушителя. Этот тип осушителя может обеспечить типичную PDP -20°C без добавления энергии. Более низкий PDP также может быть получен путем добавления дополнительных нагревателей.

Гарантированное отделение и дренаж конденсата всегда должны быть предприняты перед адсорбционной сушкой. Если сжатый воздух производится с помощью компрессоров с масляной смазкой, перед осушителем также должен быть установлен маслоотделительный фильтр. В большинстве случаев после адсорбционной сушки требуется сажевый фильтр. Осушители HOC можно использовать только с безмасляными компрессорами, поскольку они производят тепло при достаточно высоких температурах для регенерации осушителя. Особым типом осушителя HOC является адсорбционный осушитель с вращающимся барабаном. Осушитель этого типа имеет вращающийся барабан, заполненный влагопоглотителем, один сектор которого (четверть) регенерируется частичным потоком горячего сжатого воздуха (при температуре 130–200°С) от компрессора. Затем регенерируемый воздух охлаждается, конденсат сливается и воздух через эжекторное устройство возвращается в основной поток сжатого воздуха. Остальная поверхность барабана (три четверти) используется для осушки сжатого воздуха, поступающего из доохладителя компрессора. Осушитель HOC позволяет избежать потерь сжатого воздуха, а потребляемая мощность ограничена мощностью, необходимой для вращения барабана. Например, сушилка производительностью 1000 л/с потребляет всего 120 Вт электроэнергии. Кроме того, отсутствуют потери сжатого воздуха и не требуются ни масляные, ни сажевые фильтры.

Эта электронная книга по осушителям сжатого воздуха расскажет вам все о влажности и важной роли осушителей в обработке воздуха.

У вас есть конкретные вопросы или вы хотите связаться со специалистом? Нажмите на кнопку ниже, и мы свяжемся с вами в ближайшее время.

Свяжитесь с нами сегодня

Связанные статьи

Почему важно осушать сжатый воздух?

Осушение выходящего воздуха очень важно, если вы хотите избежать проблем в системе сжатого воздуха. Узнайте больше о том, зачем нужна сушка и как это делается.

Читать далее

Какой осушитель нужен для моего компрессора?

Правильный выбор осушителя для системы сжатого воздуха так же важен, как и выбор самого компрессора. Мы расскажем, на что обратить внимание при покупке сушилки.

Читать далее

Качество сжатого воздуха

18 октября 2022 г.

При установке системы сжатого воздуха необходимо принять ряд решений, чтобы она соответствовала различным потребностям и обеспечивала надлежащее качество воздуха.

Читать далее

Разница между осушителями сжатого воздуха адсорбционного и рефрижераторного типа

Выберите правильный осушитель для своего воздушного компрессора с помощью этого параллельного сравнения технологий осушителя адсорбционного и рефрижераторного воздуха.

Конденсат внутри компрессора может вызвать коррозию, что приведет к утечкам и/или повреждению насадок пневматических устройств и любых процессов во всей системе распределения воздуха. Более того, попадание воды или смазки в систему может загрязнять продукты, процессы и приводить к ухудшению качества воздуха, подаваемого на критические объекты. Таким образом, каждому воздушному компрессору требуется осушитель, чтобы защитить подаваемый воздух от влаги и обеспечить максимально длительный срок службы вашего оборудования с минимальным незапланированным обслуживанием всей воздушной системы.

Когда дело доходит до выбора осушителя, операторы воздушных компрессоров часто ломают голову над тем, какое устройство выбрать — осушитель адсорбционный или рефрижераторный. Читайте дальше, чтобы узнать об основных различиях между адсорбционными и рефрижераторными осушителями, чтобы вы могли принять наиболее обоснованное решение для своих потребностей в воздушном компрессоре.

Адсорбционные осушители

Как они работают:

В адсорбционных осушителях, также называемых адсорбционными осушителями, большая часть воздуха проходит над слоем гигроскопичного материала, такого как силикагель, молекулярные сита или активированный оксид алюминия. – который поглощает водяной пар из воздуха. По мере продолжения этого процесса гигроскопичный или осушающий материал становится все более насыщенным извлеченной влагой.

Некоторые адсорбционные осушители представляют собой однокамерную нерегенеративную конструкцию, в которой необходимо часто заменять осушитель. Для целей данной статьи будут рассмотрены регенеративные адсорбционные сушильные установки промышленного типа.

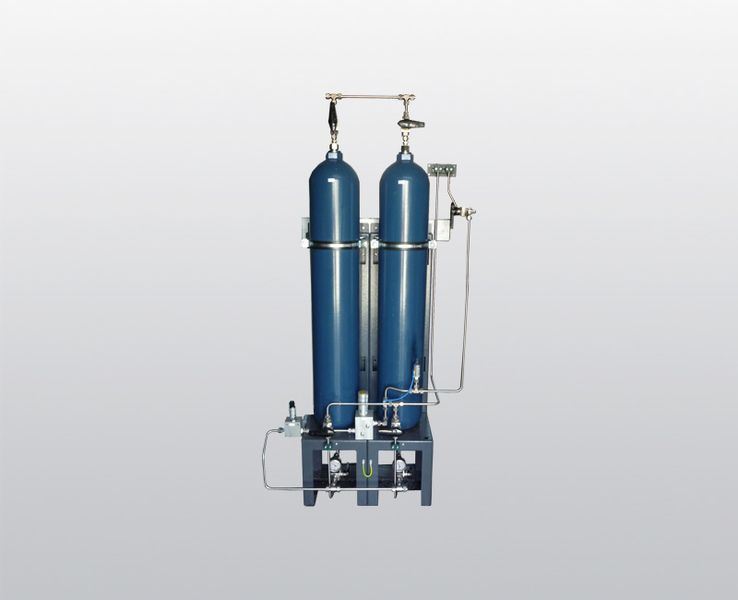

Как таковые, адсорбционные осушители обычно включают в себя два сушильных резервуара, один из которых осушает поступающий сжатый воздух, а другой подвергается регенерации, чтобы восстановить свою способность осушать воздух после того, как он достиг максимального насыщения. Осушитель может способствовать регенерации влагопоглотителя с помощью таймеров или устройств контроля точки росы.

Использование адсорбционного осушителя требует, чтобы перед подачей сжатого воздуха в осушитель были выполнены соответствующие протоколы отделения воды и дренажа. При использовании традиционного компрессора с масляной смазкой крайне важно установить перед осушителем чистый, функциональный высокоэффективный маслоотделительный фильтр (0,01 микрон) с надежным автоматическим дренажным устройством. Кроме того, после осушителя воздуха рекомендуется использовать фильтр для твердых частиц (1,0 микрон), чтобы предотвратить миграцию мелких абразивных частиц пыли вниз по потоку от осушителя.

Типы:

• Адсорбционные осушители с регенерацией продувки , , также известные как осушители без нагрева, используют расширенный («продувочный») сжатый воздух и требуют от 15 до 20% номинальной производительности осушителя при рабочем давлении 100 фунтов на квадратный дюйм. для регенерации автономной осушительной башни. Этот тип адсорбционного осушителя является наиболее простым с механической точки зрения и применим к широкому диапазону расхода воздуха и может достигать точки росы под давлением до -100°F.

• Регенеративные осушители с продувкой и подогревом почти на 25 % более энергоэффективны, чем адсорбционные осушители без нагрева, и используют электрический нагреватель воздуха для нагрева продувочного воздуха, ограничивая требуемый поток продувки примерно до 8 % при достижении точки росы под давлением до -40 °F.

• Регенерирующие осушители с продувкой воздуходувкой регенерируют влагопоглотитель путем обдува окружающего воздуха над электрическим нагревателем и на насыщенный влагопоглотитель с помощью вентилятора с внешним питанием. Поскольку эти осушители не требуют сжатого воздуха в процессе регенерации, их потребление энергии до 40% ниже, чем у адсорбционных осушителей без нагрева, хотя они используют около 2% продувочного воздуха для охлаждения градирен, чтобы предотвратить скачки точки росы при переключение башни. Достигает точки росы под давлением до -40°F.

• Осушители с теплотой сжатия (HOC) используют тепло, поступающее от самого воздушного компрессора, для регенерации влагопоглотителя, а не нагнетают сжатый воздух в доохладитель. Осушители HOC являются наиболее энергоэффективным типом адсорбционных осушителей, поскольку они могут достигать точки росы под давлением (PDP) около -4 ° F, не требуя дополнительной выработки энергии, при условии, что компрессор работает на полную мощность. Дополнительные нагреватели могут быть установлены, чтобы компенсировать частично загруженный компрессор или снизить PDP. Из-за высоких рабочих температур осушители HOC можно устанавливать только в безмасляных воздушных компрессорах.

Преимущества:

• Возможность достижения чрезвычайно низкого значения PDP (около -40°C), идеально подходит для критически важных приложений, требующих очень сухого воздуха или выполняемых в условиях замерзания или ниже нуля
• Достигнуты разумные эксплуатационные расходы в отношении более высокого PDP
• Относительно высокая энергоэффективность — особенно для типов и моделей HOC, которые не зависят от внешних источников энергии, таких как электричество, газ или пар
• Безнагревные адсорбционные осушители могут иметь пневматический привод для эффективной работы в удаленных или опасных местах

Недостатки:

• Начальная стоимость может быть выше, чем у осушителей с охлаждением
• Требуется замена влагопоглотителя каждые три-пять лет
• Может потребоваться использование продувочного воздуха для работы, что снижает общую энергоэффективность
• Склонен к загрязнению масляными аэрозолями, если не соблюдаются эффективные протоколы предварительной фильтрации и слива

Рефрижераторные осушители

Как они работают:

Рефрижераторные осушители удаляют влагу из сжатого воздуха в энергоэффективном процессе с довольно низкими перепадами давления. Рефрижераторный осушитель воздуха состоит из контура осушки воздуха и контура охлаждения.

Контур осушки воздуха. В теплообменнике воздух-воздух входящий горячий сжатый воздух охлаждается за счет выходящего холодного сухого сжатого воздуха, в котором водяной пар начинает конденсироваться. Затем предварительно охлажденный входящий воздух поступает в теплообменник воздух-хладагент, в котором воздух охлаждается до температуры около 38°F с помощью холодного жидкого хладагента. На этом этапе оставшаяся влага конденсируется в жидкость и выводится из контура. Наконец, этот процесс завершился полным циклом, когда холодный сухой сжатый воздух поступает в теплообменник типа «воздух-воздух», где он нагревается поступающим горячим воздухом примерно до комнатной температуры, чтобы уменьшить образование конденсата в сети воздушных трубопроводов, расположенных ниже по потоку.

Холодильный контур. Холодильный компрессор нагнетает горячий газообразный хладагент под высоким давлением в конденсатор (радиатор), который передает тепло от хладагента окружающему воздуху, который конденсирует газ под высоким давлением в жидкость под высоким давлением. Затем жидкий хладагент высокого давления проходит через теплообменник воздух-хладагент, где сторона хладагента поглощает тепло со стороны воздуха и преобразуется в хладагент низкого давления, а затем в газ низкого давления. охлажден. Наконец, теплый газообразный хладагент теперь уже под низким давлением втягивается обратно в холодильный компрессор, так что цикл может начаться снова.

Типы:

• Рефрижераторные осушители без циклов обеспечивают непрерывную работу компрессора хладагента независимо от расхода воздуха или содержания влаги и контролируют PDP с помощью клапана горячего газа или расширительного клапана, который рециркулирует хладагент для предотвращения внутреннего замерзания. Как правило, они менее дороги для покупки и, как таковые, более распространены, чем их циклические аналоги, и обещают высокую надежность и, как правило, низкие затраты на техническое обслуживание по сравнению с системами осушки адсорбционного типа.

• Рефрижераторные осушители Cycling действуют как домашний холодильник и, таким образом, уникальны своей способностью увеличивать или уменьшать охлаждающую способность — и, следовательно, потребление энергии — в соответствии с вашим фактическим потреблением воздуха. Большинство циклических осушителей могут делать это благодаря двум функциям: регулирующему клапану на стороне компрессора хладагента, который может ограничивать поток хладагента, и высокой тепловой массе, позволяющей сохранять холодопроизводительность при низких воздушных нагрузках. Благодаря своей способности изменять энергопотребление они более энергоэффективны, чем модели без циклов.

Преимущества:

• Меньшие начальные, эксплуатационные и эксплуатационные расходы по сравнению с адсорбционными осушителями
• Невосприимчив к повреждению маслом в воздушном потоке, хотя OEM может рекомендовать дополнительную фильтрацию
• Может достигать высокой стабильности PDP при использовании экологически чистого хладагента, что способствует большей надежности

Недостатки:

• Не может использоваться в системах с высокой чувствительностью к воде, так как некоторое количество водяного пара может оставаться в воздухе продукта
• Более высокая точка росы, которая может достигать только около 35°F, в отличие от -40°F в адсорбционных осушителях высшего качества

Обоснованный выбор

В конечном счете, выбор лучшего осушителя воздуха для системы сжатого воздуха требует ряда тщательных соображений. Операторы должны задать себе такие вопросы, как:

• Каково мое применение сжатого воздуха?
• Каковы конкретные требования к температуре и уровню влажности для этих приложений?
• Как эти параметры могут измениться в зависимости от условий окружающей среды или приложений?
• Каковы федеральные, государственные или отраслевые правила, которых я должен придерживаться?
• Какие аксессуары или пневматические инструменты я должен использовать вместе с моей системой сжатого воздуха?

Предлагая широкий выбор адсорбционных и охлаждающих моделей, осушители воздуха Mattei совместимы со многими моделями воздушных компрессоров и идеально подходят для применения в любой отрасли — от производства и сельского хозяйства до производства продуктов питания и напитков или фармацевтики. Независимо от технических характеристик вашего оборудования, осушитель воздуха Mattei может обеспечить непревзойденную надежность, эффективность, долговечность и экономичность.

Темы: Воздушный компрессор, осушитель воздуха

Адсорбционные осушители — ABAC International

Модель	Номер детали	Максимальное рабочее давление	Рабочее давление	Производительность по очистке воздуха (при нормальных условиях)			Стандартная точка росы	АЭФ 0,1 мкм 0,1 мг/м	AHF 0,01 мкм 0,01 мг/мк	APF 1 мкм н.д. мг/см	выпускные патрубки	ДхШхВ	кг
		Бар	Бар	л/1’	м³/ч	м3/мин	°С	предварительные фильтры	предварительные фильтры	постфильтр	газ	(мм)
HAD 7 STD	8102822304	16	7	114	7	4,1	-40	н. д.	АХФ 60	Встроен в осушитель	3/8”	281 х 92 х 445	13
ХАД 11 СТД	8102822312	16	7	168	10	5,9	-40	н.д.	АХФ 60	Встроен в осушитель	3/8”	281 х 92 х 504	14
HAD 18 STD	8102822320	16	7	282	17	10	-40	н.д.	АХФ 60	Встроен в осушитель	3/8”	281 х 92 х 635	17
HAD 25 STD	8102822338	16	7	426	26	15,3	-40	н.д.	АХФ 60	Встроен в осушитель	3/8”	281 х 92 х 815	20
ХАД 40 СТД	8102822346	16	7	708	42	24,7	-40	н. д.	АХФ 60	Встроен в осушитель	3/8”	281 х 92 х 1065	24
ХАД 60 СТД	8102822353	16	7	990	59	34,7	-40	н.д.	АХФ 60	Встроен в осушитель	3/8”	281 х 92 х 1460	31
ХАД 115 СТД	8102327106	14,5	7	1920	115	67,7	-40	н.д.	АХФ 120	АПФ 120	1 дюйм	550 х 242 х 998	64
ХАД 145 СТД	8102327114	14,5	7	2400	144	84,8	-40	н.д.	АХФ 120	АПФ 120	1 дюйм	550 х 242 х 998	64
ХАД 160 СТД	8102327122	14,5	7	2700	162	95,3	-40	н. д.	АХФ 200	АПФ 200	1 дюйм	550 х 242 х 1243	78
ХАД 215 СТД	8102327130	14,5	7	3900	234	138	-40	н.д.	АХФ 200	АПФ 200	1 дюйм	550 х 242 х 1611	98
ХАД 250 СТД	8102327148	14,5	7	4500	270	159	-40	н.д.	АХФ 340	АПФ 340	1 дюйм	550 х 358 х 998	133
ХАД 325 СТД	8102327155	14,5	7	5400	324	191	-40	н.д.	АХФ 340	АПФ 340	1 дюйм	550 х 358 х 1243	158
ХАД 360 СТД	8102327163	14,5	7	6300	378	222	-40	н. д.	АХФ 510	АПФ 510	1 дюйм	550 х 358 х 1611	256
ХАД 470 СТД	8102327171	14,5	7	7800	468	275	-40	н.д.	АХФ 510	АПФ 510	1 дюйм	550 х 358 х 1611	256
ХАД 575 СТД	8102327189	14,5	7	9600	576	339	-40	н.д.	АХФ 510	АПФ 510	1 ½”	550 х 520 х 1611	310
ХАД 645 СТД	8102327197	14,5	7	11400	684	403	-40	н.д.	АХФ 800	АПФ 800	1 ½”	550 х 520 х 1611	310
HAD 650  STD 11	8102823120	11	7	10800	648	381	-40	АЭФ 800	АХФ 800	АПФ 800	1 ½”	1040 х 840 х 1760	445
HAD 650 STD 14,5	8102823138	14,5	12,5	12900	774	456	-40	АЭФ 800	АХФ 800	АПФ 800	1 ½”	1040 х 840 х 1760	445
HAD 800  STD 11	8102823153	11	7	13200	792	466	-40	АЭФ 800	АХФ 800	АПФ 800	1 ½”	1040 х 840 х 1760	445
HAD 800 STD 14,5	8102823161	14,5	12,5	15900	954	561	-40	АЭФ 800	АХФ 800	АПФ 800	1 ½”	1040 х 840 х 1760	445
HAD 1080  STD 11	8102823195	11	7	18000	1080	636	-40	АЭФ 1000	АХФ 1000	АПФ 1000	2”	1046 х 894 х 1876	600
HAD 1080 STD 14,5	8102823203	14,5	12,5	21600	1296	763	-40	АЭФ 1000	АХФ 1000	АПФ 1000	2 дюйма	1046 х 894 х 1876	600
HAD 1300  STD 11	8102823237	11	7	21600	1. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Вентиляц Вентиляция Воздуховод Воздуховоды Кондиционер Кондиционеры Нормы Разное Решетк Решетки Система вентиляции Советы Советы по выбору Схема Схемы Фанкойла Чиллер Автор: ООО Приоритет-Пермь 2019 © Все права защищены. Карта сайта ООО Приоритет-ПермьОфициальный сайт Советы по выбору Кондиционеры Вентиляция Воздуховоды Схемы
