Самодельный индукционный котел отопления – принцип действия и конструкция

Если провести параллели с обогревателями более традиционных конструкций, то индукционный котел дает возможность максимально бережно и эффективно тратить электрическую энергию. В ситуации, когда стоимость энергии растет год от года, сборка котла подобного типа позволит вам получить доступное отопление и сэкономить на электроэнергии.

Огромное достоинство устройства заключается в том, что оно сочетает в себе абсолютную безвредность для экологии и безопасность. Иначе говоря, процесс работы совершенно не связан с выбросом в атмосферу веществ, которые могут нанести вред человеку или природе.

[box type=»info» ]Эту модель можно смело рекомендовать для современного экологически безопасного коттеджа. Если же сравнить индукционное устройство с котлом, который использует твердое топливо, преимущества первого выглядят просто очевидными.[/box]

Содержание

1. Особенности конструкции и рабочего процесса
2. Строим индукционный котел своими руками
3. Техника безопасности

Особенности конструкции и рабочего процесса

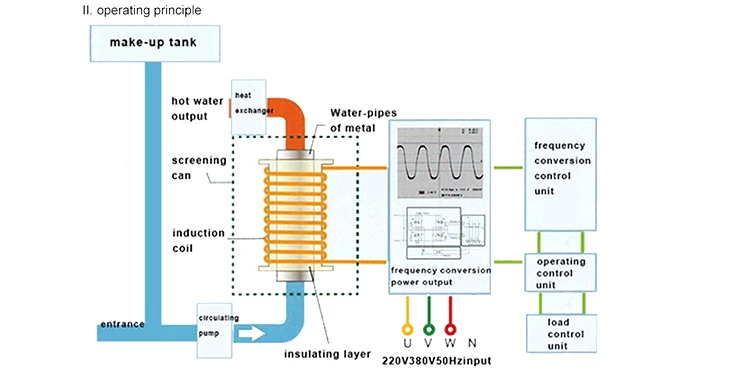

Подобно стандартным ТЭН, работа которых основана на индукции, котлы занимаются трансформацией энергии электричества в тепло. Конструктивные особенности, тем временем, способствуют максимально быстрому прогреву теплоносителя, что значительно увеличивает эффективность котла. В наиболее простой ситуации котел является электрическим индуктором, иначе говоря, трансформатором, обладающим как вторичной, так и первичной обмоткой.

Внутренняя часть провоцирует образование вихревых токов, которые мгновенно оказываются на вторичной обмотке. Говоря о вторичной обмотке, мы имеем в виду короткозамкнутые витки, которые также выполняют задачу прочного корпуса.

Получается, что энергия на вторичной обмотке имеется всегда. Именно эта энергия и становится теплом, заставляя нагреваться антифриз или воду. Безусловно, допускается использование и ряда других веществ. Основное требование к ним – возможность эффективно проводить ток.

[box type=»shadow» ]Примечание: для подачи холодного теплоносителя к котлу и отвода горячей жидкости на агрегате должна стоять пара патрубков.[/box]

В общем, работа котла индукционного типа основывается на следующих принципах:

• Подача теплоносителя в нагревающее устройство;
• Подача электрического тока к внутренней обмотке;
• Появление напряжения возбуждает вихревые токи, которые направляются на внешнюю обмотку, способствуя максимально быстрому прогреву сердечника;
• Через короткий срок нагретым оказывается уже весь участок, а тепло отправляется в теплоноситель, который и создает благоприятный климат в доме.

Постоянный отвод горячего теплоносителя способствует тому, что перегрева системы не происходит, а потому она является идеальной с точки зрения безопасности. Еще одно достоинство также скрыто в том, что подобные устройства лишены привычных нагревательных поверхностей, которые в самое неудобное время ломаются. Примечательно также полное отсутствие губительной накипи, ведь нагреватель индукционного типа всегда вибрирует.

Строим индукционный котел своими руками

Для начала, следует приобрести в строительном магазине наиболее простую модель сварочного инвертора. Отлично, если устройство будет иметь возможность регулировать ток. Средний инвертор обладает силой тока в 15 ампер, но для индукционного котла следует выбрать устройство с большими возможностями. Нагреву будут подвергаться маленькие фрагменты из нарезанной катанки или проволоки. Оптимальным диаметром проволоки считается значение в 7 миллиметров, после чего она нарезается на фрагменты немного меньше 50 миллиметров в длину.

В качестве основы для нагревательного корпуса, в идеале, должна использоваться пластиковая труба с весьма толстыми стенками. Подсоединение устройства к отопительной системе осуществляется только через переходники. Днище купленной трубы надежно закрывается сеткой из металла, ячейки которой имеют минимальные размеры. После этого трубка плотно набивается проволокой и закрывается сеткой, аналогичной той, что использована внизу.

Теперь можно заняться катушкой. Для этого 9 десятков витков провода делается прямо по пластмассовой трубке. Нужно следить за тем, чтобы витки были предельно аккуратными и лежали примерно по центральной части трубы. Подключение этого нехитрого устройства проходит совершенно без проблем – из трубопровода просто удаляется участок трубы, уступая место индукционному аппарату. Необходимо помнить, что использование системы допускается только тогда, когда в ней имеется вода.

Техника безопасности

В процессе конструирования и эксплуатации не стоит забывать о некоторых правилах:

• Нагреватель индукционного типа подходит только для закрытых сетей отопления, теплоноситель в которых циркулирует при помощи насоса;
• Индукционное устройство безопасно только для систем, разводка которых основывается на трубах из пластика или полипропилена;
• Чтобы избежать неприятностей, между котлом и полом должно быть примерно 80 сантиметров, между стеной и котлом – около 30;
• Лучше выполнить установку подрывного клапана, с помощью которого можно аварийно сбросить воздух из отопительной системы.

Точечная сварка из микроволновки (20 фото + описание изготовления)

Точечная сварка сделанная из трансформатора микроволновки, подробное описание изготовления своими руками.

Приветствую! Однажды увидел на просторах интернета, точечную сварку из трансформатора микроволновки и решил сделать и себе.

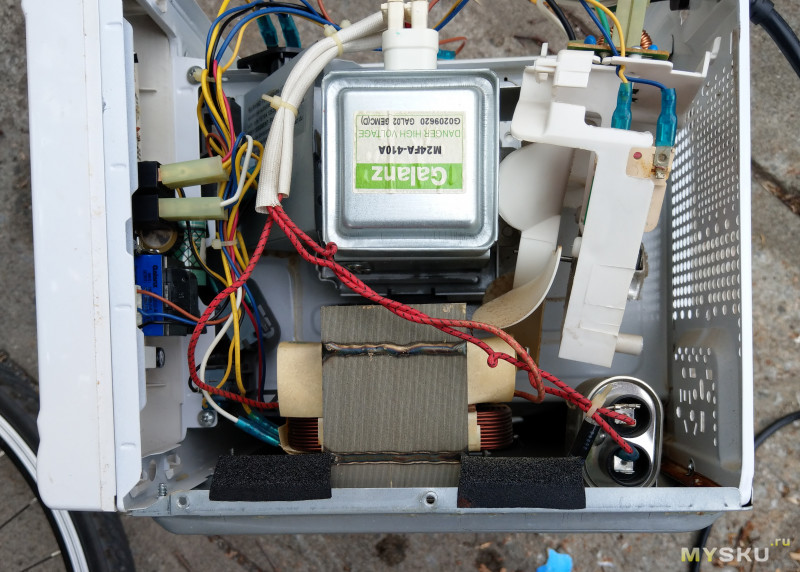

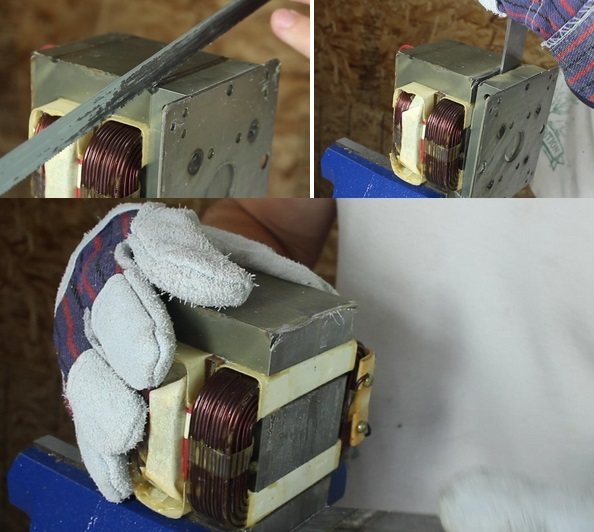

Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!

Для удобства сборки намотал скотч на сердечник чтоб обмотка лучше скользила при запрессовке

Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без 1/4 витка.

Первичку ставим на место.

Вторичка на месте.

Да, еще между обмотками трансформатора стояли шунты, из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

Это фото нашел в интернете, а то свое забыл сделать.

Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его! Дальше из той же микроволновки сделал корпус для будущего аппарата. Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Купил наконечники 35/10 — 35 это под квадрат провода, а 10 это отверстие под болт на 10. Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Напайка наконечников.

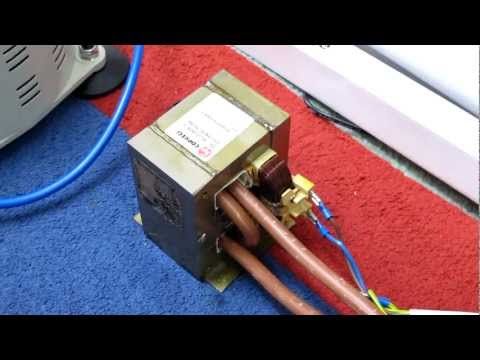

Далее было испытание: включил, замерил выходное напряжение, оно было равно 2.5 вольта, Протекающий ток на вторичной обмотке, под нагрузкой замерить было не чем так как токовые клещи уехали на поверку. Для эффектного испытания перед своими сотрудниками на работе брал гвозди 150-250 или проволоку 6мм. Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за 6-8 сек, а после каждого (выпендривания) температура на трансформаторе поднимается на 8-10 градусов. Думаю поставить еще электронный термометр для контроля нагрева или термо защиту.

Вот электрическая схема.

Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Вот такой электрод использовал.

Видео испытаний самодельной точечной сварки:

Автор самоделки: Сергей Кияшкин.
