Отопление сверху вниз или снизу вверх: Где у батареи подача снизу или сверху

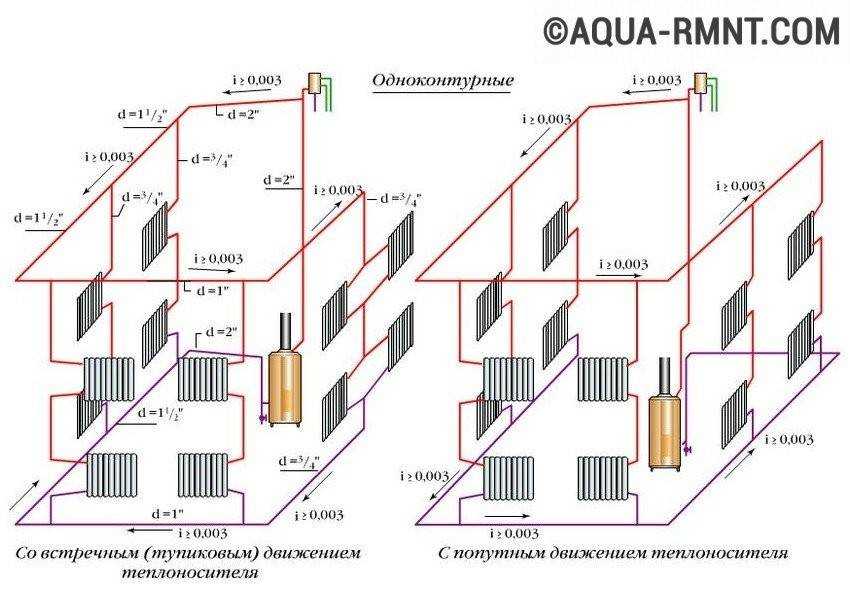

Схема верхней разводки системы отопления – верхняя подача

Схема верхней разводки системы отопления – верхняя подача – Холодно

NetNotebook.Net/pda  международный, на русском языке
библиотека статей, рассказов, эссе, статей-ответов на вопросы

вопрос:
Можно ли при центральном отоплении подачу и обратку монтировать на чердаке и делать опуски на батареи сверху вниз?

Схемы водяного отопления: достоинства и недостатки

Центральное отопление в каком смысле? В “американском” (централизованный источник тепла на один дом – central heating system) или в “советском” смысле (централизованный источник тепла на город, район – district heating)?

Верхниюю разводку водяного отопления делать можно при достаточной разнице давлений в подающей и обратной трубах, но не стоит этого делать, если центральное отопление – district heating,так как весь мусор, поступающий вместе с горячей водой, будет оседать в нижних отопительных радиаторах.

Достаточная разницы давлений в подающей и обратной трубах

Если подающая тепло компания реально подает теплоноситель с разностью давлений (именно разностью(!), а не в подающей трубе) между подающей трубой и обраткой, и обещают-гарантируют это дифференциальное давление в письменном договоре, то можно рискнуть и сделать верхнюю разводку отопления напрямую, предусмотрев хороший фильтр на прямом вводе в дом.

В сущности, при прокладке прямой и обратный труб на одной высоте (что сверху, что снизу) гидравлически абсолютно равнозначно, и в том, и в другом случае гидростатические давления равны. Но в сравнении с прокладкой отопления по схеме подача теплоносителя – сверху, обратка – снизу, гидростатическое давление отдающей тепло воды не помогает проталкивать воду по отопительной системе. Ниже рассказано о гравитационном отоплении, которое полностью обеспечивает циркуляцию теплоносителя.

Центральное отопление – от теплотрассы

Мусор в трубопроводе-теплотрассе – это:

продукты коррозии и разрушения километров труб и задвижек,
мусор от ремонтов теплотрассы.

Зависимость от гидравлических параметров муниципального теплоснабжения – это не есть хорошо. Домовая водяная отопительная система в случае прямого включения в теплотрассу разрегулируется каждый раз, когда что-то меняется в котельной и теплотрассе.

Поэтому правильнее сделать собственную бойлерную – теплообменник, и тогда можно подавать воду в батареи циркуляционным насосом хоть сверху вниз, хоть снизу вверх. Хотя лучше, чтобы вода могла идти-циркулировать в отоплении даже самотёком, гравитационная или естественная циркуляция в отоплении, за счёт различной плотности горячего теплоносителя и отдавшего тепло теплоносителя – т.е. трубопровод подачи проложен по верху, а обратка расположена по низу.

Схема разводки отопления по чердаку или по верхнему техническому этажу заманчива, но требует хорошей теплоизоляции труб, иначе будут теплопотери и опасность замерзания, и самое главное – гарантированной работы циркуляционного насоса, есть сетевое электричество, или нет его.

Теплоотдача системы водяного отопления с циркуляционным насосом и гравитационная циркуляция с верхней обраткой

В принципе, гравитационная циркуляция возможна и при верхней схеме прокладки труб отопления, но чтобы преодолеть гидравлическое сопротивление системы отопления нужна большая разница температур между подающей трубой и обратной трубой, т. е. нижние батареи должны быть почти холодными, а такое положение удорожает систему отопления. Сравним два варианта схемы отопления: с циркуляционным насосом и гравитационная циркуляция с верхней обраткой

Схема отопления с циркуляционным насосом

В этом случае типичная средняя температура теплоносителя во всех батареях-конвекторах +65 градусов, а в комнате температура воздуха +23 (здесь и далее – по Цельсию).

Гравитационная схема отопления

В самом нижнем радиаторе средняя температура теплоносителя должна быть лишь чуть выше температуры воздуха, примерно +30 (Измерено при минимальной теплоподаче, когда есть циркуляция в водяном отоплении в моём доме)

Таким образом, для обеспечения обогрева помещения требуется отопительный радиатор-конвектор (самый нижний) более чем в 6 раз большей теплоотдающей площади!
Расчёт: В случае схемы отпления с циркуляционным насосом разница температуры воздух-батарея составляет 42 градуса, а при гравитационной схеме разница температур – всего 7 градусов. Следовательно, мощность, отдаваемая в воздух меньше в 6 раз, без учёта падения теплоотдачи при уменьшении скорости конвекции воздуха. Конвекцию воздуха можно увеличить – см. Самодельный вентиляторный радиатор водяного отопления.


21дек2012


  [условия пользования] [участие] [контакт]
[интеллигентные банеры+]

---

Перепечатка (кроме материалов под “стандартным копирайтом” – знаком ©) и цитирование приветствуются, если указываются:
в любых гипертекстовых документах – прямая гиперссылка на автора и на страницу-источник;
в обычных документах – указание автора, название материала, источник (например, FAQ-for-FAQ.NetNotebook.Net).

Авторские права, интеллектуальная собственность:
Статьи: указанный в статье автор или правообладатель
Вебдизайн и структуры: © Astrela Ltd., 2010-2018; 2019-2021 Вадим Шулман

лицензировано под Creative Commons Attribution-Share Alike 3.0 License,
если не указано иное.
Внешние элементы: их соответствующие правообладатели и лицензии.
(С), (TM): их соответствующие правообладатели.

---

нормативы и правила 2019 года

На сегодняшний день львиная доля наших соотечественников проживает в многоэтажных многоквартирных домах. Конечно, им не приходится задумываться о том, как поддерживать высокую температуру в каждом из помещений: центральное отопление легко и без хлопот решает эту проблему за них. Да, приходится ежемесячно отдавать приличную сумму за такой комфорт, однако, оно того стоит.

Схема отопления многоквартирного дома

Все-таки жильцам не приходится задумываться о том, чтобы отапливать свои квартиры самостоятельно, тратя немалые деньги на установку нужного оборудования и множество сил, чтобы поддерживать температуру в каждом из помещений на нужном уровне.

Ведь нормативы отопления многоквартирных домов 2019 года позволяют комфортно чувствовать себя каждому из обитателей. Например, приемлемым минимумом для жилых комнат является температура +20 градусов по Цельсию. Для ванной или совмещенного санузла этот показатель поднимается до +25 градусов. В кухнях температура не опускается ниже +18 градусов.

В проблемных боковых квартирах, из которых сильный ветер способен довольно быстро выдуть тепло, нормальной температурой считается +22 градуса. Зачастую уровень температуры в помещениях на 3–7 градусов выше, чем перечисленные выше, благодаря чему обитатели могут чувствовать себя весьма комфортно, не надевая теплых свитеров и брюк.

А ведь все это достигается путем приложения немалых усилий! Десятки и сотни людей ежедневно выходят на работу, чтобы обеспечить качественное отопление жилых домов.

Вернуться к оглавлению

Содержание материала

• 1 Схема отопления дома
• 2 Каким бывает отопление
  • 2.1 Однотрубная система отопления
  • 2.2 Двухтрубная система отопления
• 3 Разработка проекта системы отопления
• 4 Как радиаторы отопления могут повлиять на температуру в помещении

Схема отопления дома

Выше уже говорилось, что большинство современных домов в городах отапливается при помощи централизованной отопительной системы. То есть, имеется тепловая станция, на которой (в большинстве случаев при помощи угля) котлы отопления нагревают воду до очень высокой температуры. Чаще всего она составляет больше 100 градусов по Цельсию!

Поэтому, чтобы избежать закипания и испарения воды, давление в трубах очень велико – около 10 Кгс.

Вода подается во все здания, подключенные к теплотрассе. При подсоединении дома к теплоцентрали, устанавливаются вводные задвижки, позволяющие контролировать процесс подачи в него горячей воды. К ним же подключается теплоузел, а также ряд специализированного оборудования.

схема работы теплоузла

Вода может подаваться как сверху вниз, так и снизу вверх (при использовании однотрубной системы, о которой будет рассказано ниже), в зависимости от того, как расположены стояки отопления, или же одновременно во все квартиры (при двухтрубной системе).

Горячая вода, попадая в радиаторы отопления, нагревает их до нужной температуры, обеспечивая ее необходимый уровень в каждом помещении. Размеры радиаторов зависят как от размеров помещения, так и от его назначения. Конечно, чем больший размер имеют радиаторы, тем теплее будет там, где они установлены.

Вернуться к оглавлению

Каким бывает отопление

Имея в виду отопление многоквартирного дома, нельзя похвастать большим выбором. Все дома отапливаются примерно по одной и той же схеме. В каждом помещении находится чугунный радиатор отопления (его размеры зависят от размеров помещения и его назначения), в который подается горячая вода определенной температуры (теплоноситель), приходящая с тепловой станции.

пример чугунного радиатора

Однако вся схема подачи воды может различаться в зависимости от того, какая разводка отопления предусмотрена в конкретном здании – однотрубная или двухтрубная. Каждый из этих вариантов имеет определенные достоинства и недостатки. Чтобы лучше разобраться в этом вопросе, нужно точно знать все о первых и о вторых. Так что коротко опишем их.

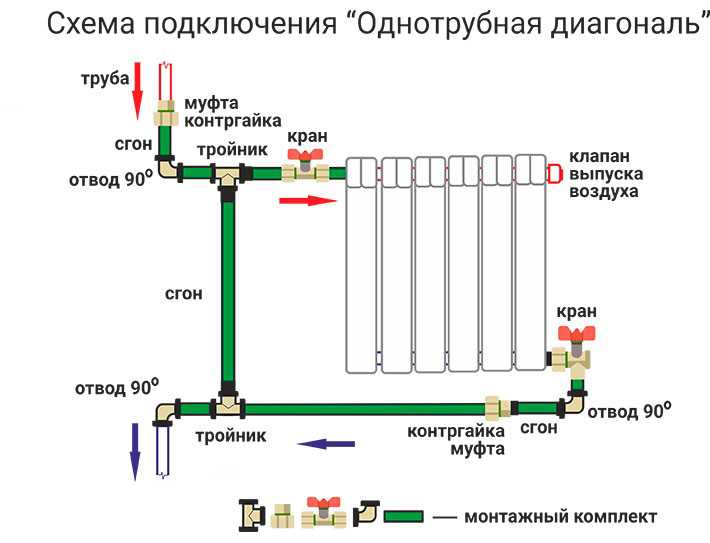

Однотрубная система отопления

Ее конструкция отличается простотой, а, значит, надежностью и дешевизной. Но все же она не слишком востребована. Дело в том, что, попадая в систему отопления дома, теплоноситель (горячая вода) должен пройти через все радиаторы отопления, прежде чем попадет в возвратный канал (его также называют «обраткой»). Конечно, нагревая поочередно все радиаторы, теплоноситель теряет температуру. В результате, добираясь до последнего пользователя, вода имеет сравнительно невысокую температуру, из-за чего в последнем помещении она может значительно отличаться от температуры в том, в которое приходит вначале.

Это нередко вызывает недовольство среди жильцов. Поэтому описанная система отопления многоэтажного дома используется сравнительно редко.

Двухтрубная система отопления

Лишена тех недостатков, которые присущи описанной выше системе отопления. Конструкция этой системы существенно отличается. Горячая вода, пройдя через радиатор отопления, попадает не в трубу, ведущую к следующему радиатору, а сразу в возвратный канал. Оттуда сразу отправляется назад, на тепловую станцию, где будет нагрета до нужной температуры.

Подробней узнать о двухтрубной системе отопления можете из статьи на нашем сайте.

Конечно, этот вариант требует значительно больших затрат как при монтаже системы, так и при обслуживании. Зато эта схема устройства отопительной системы позволяет обеспечить одинаковую температуру во всех отапливаемых зданиях.

Пример двухтрубной системы отопления

Она дает также возможность устанавливать счетчик отопления. Установив его на радиатор отопления, владелец может самостоятельно регулировать уровень его нагрева и, соответственно, снижать затраты на оплату счетов за отопление.

В однотрубной системе отопления такой вариант невозможен. Уменьшая количество горячей воды, проходящей через радиаторы, вы таким образом можете доставить немало хлопот соседям, к которым теплоноситель попадает, пройдя через вашу квартиру. То есть правила отопления в этом случае будут откровенно нарушены.

Изменить тип системы отопления в квартире невозможно, это требует титанических усилий и огромной работы, которая затронет весь дом. Но все же знать о плюсах и минусах разных видов систем отопления будет полезно каждому владельцу квартиры.

В этом видео сделан широкий обзор различных систем отопления.

Вернуться к оглавлению

Разработка проекта системы отопления

Устройство отопления, начиная от вводной системы и заканчивая радиаторами отопления, создается сразу после того, как построен остов многоквартирного здания. Разумеется, к этому моменту проект отопления многоквартирного дома должен быть разработан, проверен и утвержден.

И именно на первом этапе нередко возникает ряд трудностей, как и при выполнении любой другой, очень сложной и важной работы.
Вообще, система отопления многоквартирного дома отличается сложностью.

Специалистам необходимо рассчитать оптимальную толщину всех труб, которые будут использоваться при монтаже, размеры радиаторов и многое другое.

Мощность системы отопления может зависеть от силы ветра в вашем регионе, материала, из которого построено здание, толщины стен, размеров помещений и множества других факторов. Даже две одинаковые квартиры, одна из которых расположена на углу здания, а другая – в его центре, требуют разного подхода.

Ведь сильный ветер в зимнее время года довольно быстро остужает наружные стены, а, значит, теплопотери угловой квартиры будут значительно выше.

Поэтому их необходимо компенсировать, установив более крупные радиаторы отопления. Учесть все нюансы, подобрать оптимальные решения могут только опытные специалисты, точно знающие, как устроено и как работает все оборудование.

Новичок, решивший провести расчет системы отопления в многоквартирном доме, с самого начала будет обречен на провал. И это приведет не только к значительному перерасходу ресурсов, но и поставит жизнь обитателей дома в опасность.

Вернуться к оглавлению

Как радиаторы отопления могут повлиять на температуру в помещении

Говоря про отопление квартиры и дома в целом, нельзя не уделить внимание радиаторам отопления. Все-таки именно они являются главными поставщиками тепла в большинство помещений квартиры. Большая часть людей привыкла к чугунным радиаторам, которые начали устанавливать в домах почти столетие назад.

Эти массивные, медленно нагревающиеся «монстры» и сегодня стоят в большинстве квартир.

Владельцы жилья красят их, завешивают шторами и тюлем и даже устанавливают специальные ширмы, чтобы их скрыть.

А ведь любые преграды уменьшают теплоотдачу, из-за чего температура в помещении может упасть на несколько градусов. Именно поэтому многие владельцы квартир предпочитают устанавливать более современные виды радиаторов. Они могут быть изготовлены из разных материалов.

1. Алюминий. Прекрасный материал – легкий, обладающий высокой теплопроводностью и изящный. Его не нужно красить, нагревается очень быстро, и через считаные минуты начинает отдавать тепло помещению. Увы, у него есть минусы. Например, вода с повышенной кислотностью может со временем нанести радиаторам отопления непоправимый вред.
   Кроме того, алюминий является довольно пластичным и мягким материалом. Слишком высокое давление (чаще всего на первых этажах 12–16-этажных зданий) может просто разорвать их.
2. Сталь. Выглядят эти радиаторы просто великолепно. Так же как и алюминиевые, очень быстро нагреваются и передают тепло окружающему помещению. пример стального радиатора отопления

   Высокая прочность позволяет изготавливать довольно миниатюрные радиаторы, которые, благодаря хорошей теплопередаче, способны поддерживать нужную температуру в помещении. Высокая прочность гарантирует, что даже при высоком давлении радиаторы не будут повреждены. Единственный минус – высокое содержание кислорода в воде может негативно воздействовать на внутреннюю стенку «батареи».

3. Чугун. Не стоит думать, что чугун безвозвратно покинул мир отопительных систем. Современные технологии позволяют изготавливать довольно миниатюрные и привлекательные радиаторы из чугуна. Они не только обладают высокой прочностью, но и не боятся повышенной кислотности воды или большого содержания кислорода. Их производят в России, Беларуси и некоторых странах Европы. Стоимость этих радиаторов сравнительно невысока, что делает их популярными во многих странах мира.

Так выглядит на сегодняшний день основной рынок радиаторов отопления. Большой выбор позволяет подобрать подходящее решение даже самому придирчивому покупателю, которого не устраивают устаревшие массивные радиаторы из чугуна.

Впрочем, если вы живете в доме, в котором часто наблюдаются перебои с подачей воды в систему отопления, не стоит спешить менять старые радиаторы. Да, они не слишком привлекательны. Кроме того, еще и медленно нагреваются.

Но стоит учитывать, что, не быстро нагреваясь, они также медленно остывают. То есть они обладают очень высокой тепловой инерцией. Поэтому такие радиаторы способны защитить вас от частых перепадов температуры, негативно сказывающихся на здоровье и самочувствии людей.
