/Автоматическая ликвидация утечек газа/

Назначение и область применения

Электромагнитные отсечные клапаны производства фирмы MADAS предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорнорегулирующего органа и органа безопасности.

Модификации и исполнения

Газовые клапаны MADAS по принципу действия выпускаются двух типов:

• нормально-открытые двухпозиционные электромагнитные клапаны, которые в обесточенном состоянии открыты и закрываются при подаче напряжения.
• нормально-закрытые двухпозиционные электромагнитные клапаны, которые открываются при подаче напряжения и закрываются при его отсутствии.

По способу взвода отсечные электромагнитные клапаны MADAS производятся с автоматическим или ручным взводом.

По способу присоединения в газовую магистраль отсечные клапаны MADAS выпускаются с резьбовым и фланцевым подсоединением.

Клапаны газовые отсечные электромагнитные с автоматическим вхводом, нормально-закрытые

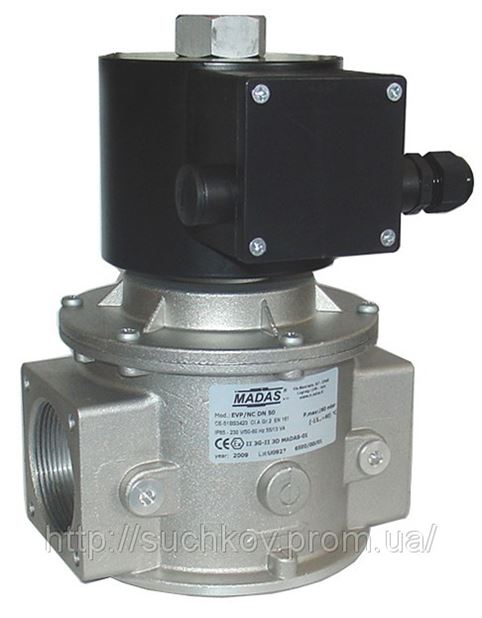

	Отсечной электромагнитный клапан с автоматическим взводом. Нормально-закрытый. Напряжение питания 230V~ – 15% +10%. Клапаны диаметром DN32—DN50 имеют встроенную металлическую сетку 100 мкр. Клапаны диаметром DN65—DN100 имеют фильтрующий элемент 50 мкр. Напряжение питания 230V~ -15% +10%.
	Резьбовое подсоединение
	EVGAC1M012	DN15	Pmax = 360 mbar
	EVGAC2M034	DN20	Pmax = 360 mbar
	EVGAC3M1	DN25	Pmax = 360 mbar
	EVGMC4M114SE	DN32	Pmax = 1 bar
	EVGMC5M112SE	DN40	Pmax = 1 bar
	EVGMC6M200SE	DN50	Pmax = 1 bar
	Фланцевое подсоединение
	EVGC0M065SE	DN65	Pmax = 1 bar
	EVGMC0M080SE	DN80	Pmax = 1 bar
	EVGMC0M100SE	DN100	Pmax = 1 bar
Клапаны газовые отсечные электромагнитные с ручным взводом

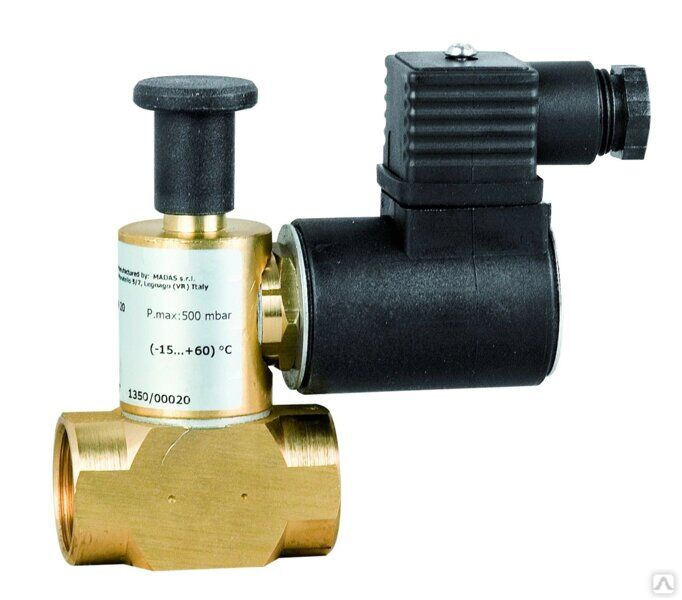

	Отсечной электромагнитный клапан для газа с ручным взводом. Максимальное давление 500 мбар или 6 бар. Нормально-закрытый. Напряжение питания 230V~ -15% +10% или -12V.
	Резьбовое соединение
	EVGNC1L012	DN15	Pmax = 500 mbar или 6 bar
	EVGNC2L034	DN20	Pmax = 500 mbar или 6 bar
	EVGNC3L1	DN25	Pmax = 500 mbar или 6 bar
	EVGNC4L114	DN32	Pmax = 500 mbar или 6 bar
	EVGNC5L112	DN40	Pmax = 500 mbar или 6 bar
	EVGNC6L2	DN50	Pmax = 500 mbar или 6 bar
	Фланцевое подсоединение
	EVGNC0LDN065	DN65	Pmax = 500 mbar или 6 bar
	EVGNC0LDN080	DN80	Pmax = 500 mbar или 6 bar
	EVGNC0LDN100	DN100	Pmax = 500 mbar или 6 bar
	EVGNC0LDN125	DN125	Pmax = 500 mbar или 6 bar
	EVGNC0LDN150	DN150	Pmax = 500 mbar или 6 bar
	EVGNC0LDN200	DN200	Pmax = 500 mbar или 6 bar
Отсечной электромагнитный клапан для газа с ручным взводом. Максимальное давление 500 мбар или 6 бар. Нормально-открытый. Напряжение питания 230V~ -15% +10% или -12V.
	Резьбовое соединение
	EVGNA1L012	DN15	Pmax = 500 mbar или 6 bar
	EVGNA2L034	DN20	Pmax = 500 mbar или 6 bar
	EVGNA3L1	DN25	Pmax = 500 mbar или 6 bar
	EVGNA4L114	DN32	Pmax = 500 mbar или 6 bar
	EVGNA5L112	DN40	Pmax = 500 mbar или 6 bar
	EVGNA6L2	DN50	Pmax = 500 mbar или 6 bar
	Фланцевое соединение
	EVGNA0LDN065	DN65	Pmax = 500 mbar или 6 bar
	EVGNA0LDN080	DN80	Pmax = 500 mbar или 6 bar
	EVGNA0LDN100	DN100	Pmax = 500 mbar или 6 bar
	EVGNA0LDN125	DN125	Pmax = 500 mbar или 6 bar
	EVGNA0LDN150	DN150	Pmax = 500 mbar или 6 bar
	EVGNA0LDN200	DN200	Pmax = 500 mbar или 6 bar
Примечание. За отдельную плату поставляются ответные фланцы.



Фоторепортаж. Техобслуживание и поверка средств измерений

Фотогалерея. Газоанализатор «Полар»

Все фото

Презентационный ролик переносного многокомпонентного газоанализатора «Полар Универсал»

Все видео

Электромагнитный клапан отсекатель (отсекающий)

Клапаны

При выполнении технологического процесса могут возникать ситуации, требующие оперативного реагирования.

Электромагнитный клапан

Эту функцию выполняет отсекающий клапан – отключает агрегат, часть трубопровода или всю систему.

Cодержание статьи

• 1 Назначение изделия
  • 1.1 Устройство клапана
• 2 Типы вентилей
  • 2.1 Электромагнитный клапан для газа
  • 2.2 Обзор газового клапана для бытовых отопительных котлов (видео)
  • 2.3 Отсечной клапан для жидкой среды
  • 2.4 Выбор клапана
  • 2.5 Похожие статьи

Назначение изделия

Электромагнитный отсекающий вентиль для газа или воды срабатывает под воздействием внешних источников энергии. Этим он отличается от других видов запорной и защитной арматуры. Газовый прибор приводит в действие команда датчиков. Помимо этого, арматуру можно открыть или закрыть дистанционно.

Сфера применения отсекающих вентилей достаточно широка – медицинская и пищевая промышленность, энергетическая отрасль, бытовое использование.

Без отсекающего клапана не могут нормально работать:

• системы отопления и подачи воды, вентиль необходим для аварийной остановки потока;
• системы, в которых управление подачей топлива (воды, газа или нефтепродуктов) выполняется в автоматическом режиме;
• системы подачи воздуха;
• оросительные системы в сельском хозяйстве.

Электромагнитный клапан отсекатель на газовой трубе

Наиболее часто электромагнитный отсекающий вентиль используют для регулировки потоков топлива в энергетической промышленности, в установках с большим набором параметров рабочей среды.

Устройство клапана

Отсекающий газовый клапан – это электромеханическое устройство, управляемое электрическим током, который, проходя через магнит, образует электромагнитное поле. Своим действием поле может, как закрывать клапан, так и открывать его.

Отсекающий вентиль для воды имеет в своей конструкции одну или несколько пружин. В качестве действующего механизма выступает пневматический или электрический привод.

В электромагнитной арматуре для отсечки топлива встроен электропривод. В устройстве есть специальные защелки, управляемые электромагнитами. Эти защелки опускают пружины при подаче сигнала, закрывая, таким образом, подачу рабочей среды.

Типы вентилей

По принципу действия отсечные вентили подразделяются на нормально открытый (НО) клапан и нормально закрытый (НЗ). Принцип действия нормально открытого устройства: при отсутствии напряжения клапан для отсечки газа будет оставаться открытым.

Нормально закрытый чугунный фланцевый клапан

В НЗ приборе отсутствие напряжения перекрывает поток рабочей среды. Открыть механизм впоследствии нужно вручную.

Оба перечисленных вида относятся к категории электромагнитных клапанов прямого действия – закрытие устройства происходит под воздействием электромагнита, а отсечение среды происходит с двух сторон магистрали.

Существенным недостатком отсекающих устройств прямого действия считается слишком узкий диапазон диаметров и давлений, а также тот факт, что для корректной работы клапана при изменении этих параметров может понадобиться более мощный соленоид.

Клапаны непрямого действия работают под воздействием рабочей среды, проходящей через все устройство, причем для подъема мембраны нужен перепад давления между входом и выходом устройства.

Нормально открытый клапан

Диапазон диаметров и давлений в этом случае гораздо шире, следовательно, соленоидальные аналоги могут быть менее мощными.

Электромагнитный клапан для газа

Отсечной вентиль для газа бывает двух видов: односедельный и двухседельный.

• в односедельном газовом отсекателе воздействие происходит только с одной стороны. Как правило, размеры клапана не превышают 50 мм. Это устройство надежно перекрывает подачу газа, если отсутствует его отбор. Недостатком механизма считается выталкивание штока при возникновении перепада давления;
• в двухседельном устройстве предусмотрено два плунжера. Рабочая среда в клапане может проходить в двух направлениях одновременно. Газовый отсекатель отлично работает вне зависимости от перепадов давления рабочей среды и от диаметра прохода. В отличие от односедельного механизма, газовый двухседельный клапан менее герметичен.

Обзор газового клапана для бытовых отопительных котлов (видео)

Отсечной клапан для жидкой среды

Устройства, предназначенные для отсечения воды или другой жидкой среды, имеют поршневой или мембранный пневматический привод.

Отсекающие клапана с пневмоприводом

Бывают нескольких типов: проходные, угловые, односедельные, двухседельные. Механизм закрытия осуществляется с помощью пружин, электромагнита, пневмопривода.

Отсечной вентиль прямого действия используется в трубопроводах, транспортирующих пульпообразные или загрязненные жидкости. Устройство не имеет застойных зон.

Угловые отсекатели с поршневым гидроприводом двухстороннего действия предназначены для систем с рабочей средой высокого давления. Время срабатывания такого устройства – 1,5 – 10 секунд. Это обусловлено тем, что в качестве управляющей среды в нем используют пар.

Данный механизм отличается высокой герметичностью и надежностью. Корпус углового клапана уплотнен стальными прокладками, которые навиваются по спирали.

Седельный отсекающий клапан с пневмоприводом

Также в арматуре нет сальников, что само по себе повышает герметичность.

Выбор клапана

Для того, чтобы запорная арматура работала корректно и безопасно, при покупке необходимо учитывать ряд нюансов:

1. Электромагнитный клапан должен соответствовать сфере своего применения и условиям эксплуатации. Определяющими будут не только транспортируемая среда, но и рабочее давление в трубопроводе, а также температура рабочей среды.
2. Скорость срабатывания прибора должна быть максимально высокой.
3. Степень герметичности отсечной арматуры. Этот показатель зависит от материала изготовления, наиболее лучшие результаты показывает стальной механизм.

Цена на изделие зависит от рабочих параметров и производителя.

Похожие статьи

Газовые запорные электромагнитные клапаны | Industrial Controls

Электромагнитные запорные газовые клапаны

СЕРИЯ K3A4

• 2-ходовой нормально закрытый режим
• Литой под давлением алюминиевый корпус
• Для надежного перекрытия пилотных или основных газовых линий коммерческих и промышленных газовых горелок
• Низкое давление









• Купить сейчас
• Техническая информация.
• Скачать спецификации.
• Связанная информация.

Выберите ссылку на вкладке «Товар» ниже, чтобы заказать.

215 000 215 000 9003.

Номер по каталогу	Напряжение	Размер трубы (дюймы)	Размер отверстия (дюймы)	Коэффициент расхода Cv	БТЕ/ч.	Мин.	Макс.	Макс. Температура жидкости, °F	Конст.	UL	FM	CSA	Мощность	Приблизительный вес брутто (фунты)
K3A431U	24V 60 Гц	3/8	0,456	4	215 000	0	0,5	0	0,5	0	0,5	Предохранительный запорный клапан.	Предохранительный запорный клапан.	10.5	1.4
K3A432U	110-120V 50-60 Hz	3/8	0.456	4	215,000	0	0. 5	77	1	Предохранительный запорный клапан.	Предохранительный запорный клапан.	Предохранительный запорный клапан.	10.5	1.4
K3A434U	220-240V 50-60 Hz	3/8	0.456	4	215,000	0	0.5	77	1	Safety Shutoff Клапан.	Предохранительный запорный клапан.	Предохранительный запорный клапан.	10,5	1,4
K3A441U	24 В 60 Гц	1/2	0,687	6	350 000	0		350 000	0		350 000	.	Предохранительный запорный клапан.	Предохранительный запорный клапан.	10,5	1,4
K3A442U	110-120V 50-60 Гц	1/2	0,687	6	350,0009 000			350 000		6	350 000		6	350 000		6	350,000 350 000			6	350,0000000					. 0035 0,5	77	1	Предохранительный запорный клапан.	Предохранительный запорный клапан.	Предохранительный запорный клапан.	10.5	1.4
K3A444U	220-240V 50-60 Hz	1/2	0.687	6	350,000	0	0.5	77	1	Safety Shutoff Клапан.	Предохранительный запорный клапан.	Предохранительный запорный клапан.	10,5	1.4
K3A451U	24V 60 Hz	3/4	0.812	9	520,000	0	0.5	77	2	Safety Shutoff Valve.	Предохранительный запорный клапан.	Предохранительный запорный клапан.	10.5	1.4
K3A452U	110-120V 50-60 Hz	3/4	0.812	9	520,000	0	0,5	77	2	Предохранительный запорный клапан.	Предохранительный запорный клапан.	Предохранительный запорный клапан.	10.5	1.4
K3A454U	220-240V 50-60 Hz	3/4	0.812	9	520,000	0	0.5	77	2	Safety Shutoff Клапан.	Предохранительный запорный клапан.	Предохранительный запорный клапан.	10.5	1.4
K3A461U	24V 60 Hz	1	1.000	14	755,000	0	0.5	77	3	Safety Shutoff Valve.	–	Предохранительный запорный клапан.	10.5	1.4
K3A462U	110-120V 50-60 Hz	1	1.000	14	755,000	0	0.5	77	3	Предохранительный запорный клапан.	–	Предохранительный запорный клапан.	10.5	1.4
K3A464U	220-240V 50-60 Hz	1	1.000	14	755,000	0	0.5	77	3	Safety Shutoff Valve.	–	Предохранительный запорный клапан.	10,5	1,4

Детали клапана, контактирующие с жидкостями:
Корпус:	Алюминий
Уплотнения и диск:	НБР
Шайба:	Нержавеющая сталь 302
Основная трубка:	Нержавеющая сталь 305
Сердечник и заглушка:	430F Нержавеющая сталь
Направляющая сердцевины:	КА
Пружины:	Нержавеющая сталь 302F
Затеняющая катушка:	Медь
Прокладка корпуса:	Пробка
Трубная заглушка:	Оцинкованная сталь
Перепад рабочего давления (psi), мин. :	0
Перепад рабочего давления (psi), макс.:	0,5
Макс. Температура жидкости °F:	77
Агентство:
UL	Предохранительный запорный клапан
CSA	Предохранительный запорный клапан
Мощность	10,5
Прибл. Вес в упаковке (фунты):	1,4

Соленоидные клапаны для жидкого топлива и газа

Соленоидные клапаны для жидкого топлива и газа

96 товаров

Соленоидные клапаны для жидкого топлива и газа управляют системой сгорания пилотной и основной линии подачи топлива и контролируют потребности в промышленных применениях.

• 2-ходовые/2-позиционные, нормально закрытые, электромагнитные клапаны топливного газа

• 2-ходовые/2-позиционные, нормально закрытые, электромагнитные клапаны топливного газа с контрольным портом

• 2-ходовые/2-позиционные, нормально открытые электромагнитные клапаны подачи воздуха и топливного газа

• 2-ходовые/2-позиционные, нормально открытые электромагнитные клапаны топливного газа с контрольным портом

• 2-ходовые /2-позиционные, нормально закрытые, электромагнитные клапаны для воздуха и топливного газа

• 2-ходовые/2-позиционные, нормально открытые, электромагнитные клапаны для топливного газа

• 2-ходовые/2-позиционные, нормально закрытые, для жидкого топлива Электромагнитные клапаны

2-ходовые/2-позиционные, нормально закрытые, электромагнитные клапаны топливного газа

2-Way/2-Position, Normally Closed, Fuel Gas Solenoid Valves, sorted by Pipe Size – Valves, ascending

Loading. ..

2-ходовые/2-позиционные, нормально закрытые, электромагнитные клапаны топливного газа с контрольным портом

2-ходовые/2-позиционные, нормально закрытые, электромагнитные клапаны топливного газа с контрольным портом, отсортированные по размеру трубы — клапаны, по возрастанию

. , Normally Open, Air and Fuel Gas Solenoid Valves, sorted by Pipe Size – Valves, ascending

Loading. ..

2-Way/2- Положение нормально открытых электромагнитных клапанов топливного газа с контрольным портом

2-Way/2-Position, Normally Open, Fuel Gas Solenoid Valves with Test Port, sorted by Pipe Size – Valves, ascending

Loading…

2-ходовые/2-позиционные, нормально закрытые электромагнитные клапаны для воздуха и топливного газа

2-ходовые/2-позиционные, нормально закрытые электромагнитные клапаны для воздуха и топливного газа, по возрастанию

.
