Узел Oventrop Multiflex F 3/4″НР х 1/2″НР (1015883) нижний прямой
В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? – присылайте на
почту [email protected] (расчет актуальных цен выполняем бесплатно).
Узел нижнего подключения Oventrop Multiflex F 3/4″НР х 1/2″НР Мультифлекс прямой
- Описание
- Документация
- Отзывы
- Доставка

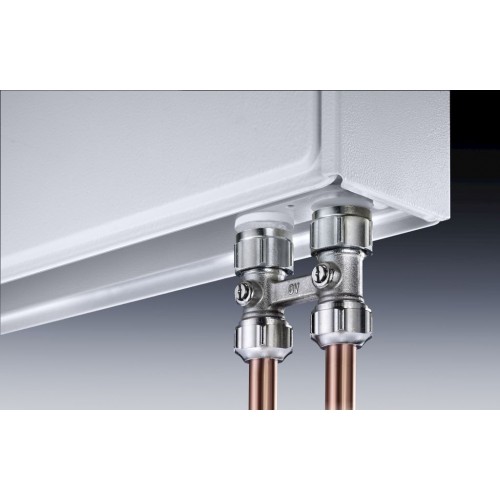

1015883 Oventrop Multiflex F – это прямой кран для нижнего подключения радитаора отопления. Прямой мультифлекс это когда трубы под радиатором отопления смотрят в пол. Подходит для радиаторов отопления: Zehnder (Зендер), Arbonia (Арбония), Irsap Tesi (Ирсап Теси), Prado (Прадо), Лидея, Purmo (Пурмо), Stelrad (Стелрад). Мультифлекс Oventrop Multiflex F 3/4″НР х 1/2″НР для двухтрубных систем отопления. Узел нижнего подключения прямой (прямой мультифлекс) – монолитная латунная деталь “н-образной” формы в которую встроены два шаровых крана (для подачи и обратки радиатора отопления с нижним подключением, притом подача ближе к центру радиатора) которые позволяют перекрыть краны и снять заменив любой радиатор отопления с нижним прямым подключением. Oventrop Multiflex F 3/4″НР х 1/2″НР с нижним прямым подключением.
Характеристики
Товар | Узел подключения |
Страна | Германия |
Высота, мм | 50 |
Ширина, мм | 45 |
Бренд | Oventrop |
Серия | Multiflex f |
Материал | Никелированная латунь |
Длина, мм | 100 |
Гарантия | 1 год |
Бренд (рус.![]() |
Майбес |
Тип подключения | Нижнее прямое |
Рабочее давление, бар | 10 |
Вид | Запорно-присоединительный |
Пропускная способность (kv), м³/ч | 1,7 |
Наличие | Есть |
Исполнение | Zb |
Подключение к трубопроводу | G 3/4″ нр |
Подключение к радиатору | G 1/2″ нр |
Ниппели | Есть |
Байпас | Нет |
Для радиаторов | korado |
Для радиаторов | Elsen |
Для радиаторов | Prado |
Для радиаторов | Stelrad |
Для радиаторов | Heaton |
Для радиаторов | Purmo |
Для радиаторов | Dia norm |
Для радиаторов | Лидея |
Расстояние между трубами, мм | 50 |
макс.![]() |
120 |
Буклет
Брошюра
Техническая информация
Инструкция по монтажу и эксплуатации
Краткий каталог продукции 2019
Альбом типовых схем
Декларация о соответствии
+ Добавить комментарий
//”ProductVideo”
Бренд:
Майбес
Серия:
Multiflex f
Модель:
Страна:
Германия
Артикул:
1015883
Узел нижнего подключения Oventrop Multiflex 1015883 F ZB 1/2″ НР x 3/4″ НР прямой
Сопутствующие товары
Описание
Узел нижнего подключения Oventrop Multiflex F ZB 1015883 1/2″х3/4″ прямой для радиатора предназначен для присоединения радиаторов с межосевым расстоянием присоединительных патрубков 50 мм, оборудованных интегрированным вентилем, к двухтрубной системе отопления с принудительной циркуляцией. Присоединительный узел Oventrop Multiflex сконструирован таким образом, что к нему подключаются полипропиленовые, металлопластиковыя, медные трубы, а также трубы из мягкой стали.
Запорно-присоединительный узел Овентроп Мультифлекс изготовлен из латуни с никелевым покрытием и снабжён мягким уплотнением. Резьба патрубков для присоединения труб – наружная, 3/4″, «евроконус», для подключения к радиатору – 1/2″, наружная. Узел нижнего подключения радиатора Oventrop Multiflex 1015883 рассчитан на применение в системах отопления с рабочей температурой от 2°C до 120°C (с кратковременным превышением до 130°C) и давлением до 10 бар. Рабочей средой может выступать пар, вода и растворы гликолей до 50%.
Габариты присоединительного узла (ДхШхВ) 100х45х50 мм, вес изделия составляет 360 г.
Совместимые модели радиаторов
Узел подходит для отопительных приборов со встроенными вентилями следующих марок: Agis, Alarko, Arbonia, Baykan, Bemm, Biasi, Borer, Bremo, Caradon-Stelrad, Celikpan, Concept, Cöskünöz, DEF, Delta, Demrad, DiaNorm, Dia-therm, Dunaferr, DURA, Ferroli, HM-Galant, Henrad, Hoval, Hudevad, IMAS, Itemar, Jugoterm, Korado, Manaut, Quinn, Purmo, Radson, Runtal, Schäfer, Starpan, Stelrad, Superia, TermoTeknik, Thor, US-Steel, Vasco,VEHA, Zehnder, Zenith.
Преимущества узлов Oventrop Multuflex
- улучшенная защита от утечек благодаря мягкому уплотнению
- отличные показатели расхода арматуры при совсместной использовании с термостатами Oventrop
- подходит для однотрубных и двухтрубных систем
- простота в использовании
Документация
- Oventrop Multiflex F – инструкция (открыть PDF-файл)
- Технический паспорт изделия (eng.) (открыть PDF-файл)
- Каталог продукции Oventrop (открыть PDF-файл)
Технические характеристики
Производитель | Oventrop |
Серия | Multiflex |
Модель | Multiflex F ZB |
Артикул | 1015883 |
Тип | узел нижнего подключения |
Тип по способу подключения к радиатору | прямой (проходной) |
Область применения | двухтрубные системы отопления с принудительной циркуляцией |
Назначение | для труб из полипропилена, металлопластика, меди, мягкой стали |
Рабочая среда | вода, пар, растворы гликолей до 50% |
Вид подключения | резьба |
Тип резьбы | наружная/наружная |
Размер подключения | 1/2″х3/4″ |
Диаметр условного прохода | 20 мм |
Межосевое расстояние | 50 мм |
Рабочее давление | 10 бар |
Рабочее давление для пара | 0,5 бара |
Температура рабочей среды | от 2°C до 120°C |
Температура пара | до 110°C |
Кратковременная максимальная температура | 130°C |
Материал корпуса | латунь |
Материал покрытия | никель |
Материал шпинделя | нержавеющая сталь |
Материал уплотнительного кольца | EPDM |
Длина | 100 мм |
Ширина | 45 мм |
Высота | 50 мм |
Вес | 360 г |
Официальная гарантия производителя | 1 год |
Страна производства | Германия |
Страна-родина бренда | Германия |
Multiflex F H-блок, угол G ½ ET x G ¾ Евроконус
Multiflex F H-блок, угловой
G ½ ET x G ¾ Евроконус
ZB Угловой изолирующий фитинг “Multiflex F”
Двухтрубный блок из латуни, никелированный, расстояние между центрами труб 50 мм, самоуплотняющийся к радиатору. Для изоляции радиатора.
Фитинг «Мультифлекс» подходит для радиаторов со встроенным распределителем следующих производителей:
Agis, Alarko, Arbonia, Baykan, Bemm, Biasi, Borer, Bremo, Caradon-Stelrad, Celikpan, Concept, Cöskünöz, DEF, Delta, Demrad, DiaNorm, Dia-therm, Dunaferr, DURA, Ferroli, HM-Galant, Henrad, Hoval, Hudevad, IMAS, Itemar, Jugotherm, Korado, Manaut, Quinn, Purma, Radson, Runtal, Schäfer, Starpan, Stelrad, Superia, TermoTeknik, Thor, US-Steel, Vasco, Veha, Zehnder, Zenith
Арт.№: 1015884
Код EAN: 4026755228908
Производитель: Oventrop GmbH & Co. KG
Возможны технические изменения.
Скачать ГАЭБ
Скачать текст тендера
Аксессуары
Накладная розетка из пластика плоская, расстояние между центрами труб 50 мм, перфорация 16 мм
№ арт. 1016674
Сервисный инструмент для клапанов с “эко” и “классической” техникой измерения
№ арт. 10
Вставка для Cocon QTZ, Optibal W6, Multiflex F, FQ, Multiblock T, TU, TQ, TFU, T-RTL, TQ-RTL DN 15 с присоединением с наружной резьбой G ¾. Подходит для выхлопных труб с плоским уплотнением. Для конуса по DIN EN 16313 (евроконус), комплект = 2 шт.
№ арт. 1661100
Размеры
Размеры статьи
Длина | Ширина | Высота | Вес |
---|---|---|---|
85 мм | 65 мм | 43 мм | 0,41 кг |
Упаковочные единицы
Тип | шт.![]() | Длина | Ширина | Высота | Вес |
---|---|---|---|---|---|
Неизвестно | 1 | 0 мм | 0 мм | 0 мм | 0 кг |
Неизвестно | 10 | 0 мм | 0 мм | 0 мм | 0 кг |
Неизвестно | 1200 | 0 мм | 0 мм | 0 мм | 0 кг |
Классификация | |
---|---|
ETIM 7.0 | EC010077 Нижний Н-блок |
Собственность | Значение |
---|---|
Запираемый | |
Длина | 72,5 мм |
Материал | Латунь |
Регулируемый | |
Подходит для однотрубной системы | |
Подходит для двухтрубной системы | |
Межосевое расстояние, подача/возврат | 50 мм |
Направление соединения к стене (квадрат) | |
Направление соединения к полу (прямое) | |
Размер трубного соединения | 3/4-дюймовое лицевое уплотнение |
Подходит для заливного/сливного крана | |
Четырехстороннее соединение подачи/возврата | |
Размер подключения к радиатору | внешняя резьба 1/2 дюйма |
самоконтроль | |
Значение Kvs | 1,2 |
Термостатически приготовленный |
Multiflex F H-блок, поворотный G ½ ET x G ¾ Eurocone
Multiflex F H-блок, поворотный
G ½ ET x G ¾ Евроконус
Изолирующий фитинг ZB “Multiflex F”
Двухтрубный блок из латуни, никелированный, расстояние между центрами труб 50 мм, самоуплотняющееся соединение с радиатором, поворотное. Для изоляции радиатора.
Фитинг Multiflex подходит для радиаторов со встроенным распределителем следующих производителей:
Agis, Alarko, Arbonia, Baykan, Bemm, Biasi, Borer, Bremo, Caradon-Stelrad, Celikpan, Concept, Cöskünöz, DEF, Delta , Demrad, DiaNorm, Dia-therm, Dunaferr, DURA, Ferroli, HM-Galant, Henrad, Hoval, Hudevad, IMAS, Itemar, Jugotherm, Korado, Manaut, Quinn, Purma, Radson, Runtal, Schäfer, Starpan, Stelrad, Superia , TermoTeknik, Thor, US-Steel, Vasco, Veha, Zehnder, Zenith
Арт.№: 1015781
EAN: 4026755183924
Производитель: Oventrop GmbH & Co. KG
Возможны технические изменения.
Скачать ГАЭБ
Скачать текст тендера
Аксессуары
Накладная розетка из пластика плоская, расстояние между центрами труб 50 мм, перфорация 16 мм
№ арт. 1016674
Сервисный инструмент для клапанов с “эко” и “классической” техникой измерения
№ арт. 10
Вставка для Cocon QTZ, Optibal W6, Multiflex F, FQ, Multiblock T, TU, TQ, TFU, T-RTL, TQ-RTL DN 15 с присоединением с наружной резьбой G ¾. Подходит для выхлопных труб с плоским уплотнением. Для конуса по DIN EN 16313 (евроконус), комплект = 2 шт.
№ арт. 1661100
Размеры
Размеры статьи
Длина | Ширина | Высота | Вес |
---|---|---|---|
93,6 мм | 41 мм | 81 мм | 0,52 кг |
Упаковочные единицы
Тип | шт.![]() | Длина | Ширина | Высота | Вес |
---|---|---|---|---|---|
Неизвестно | 1 | 0 мм | 0 мм | 0 мм | 0 кг |
Неизвестно | 10 | 0 мм | 0 мм | 0 мм | 0 кг |
Неизвестно | 1200 | 0 мм | 0 мм | 0 мм | 0 кг |
