Oventrop uni sh инструкция: Oventrop Uni SH M 30×1,5 Термостатическая головка белая

alexxlab
15.02.2023
Комментарии: 0

Содержание

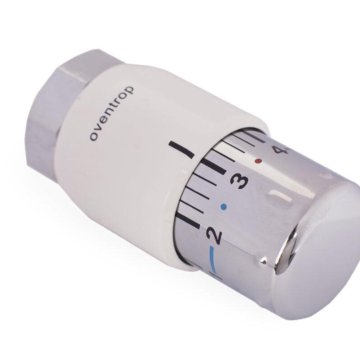

Термоголовка OVENTROP UNI SH белый / хром 1012065

Скорее всего в вашем браузере отключён JavaScript.
Вы должны включить JavaScript в вашем браузере, чтобы использовать все возможности этого сайта.

Описание

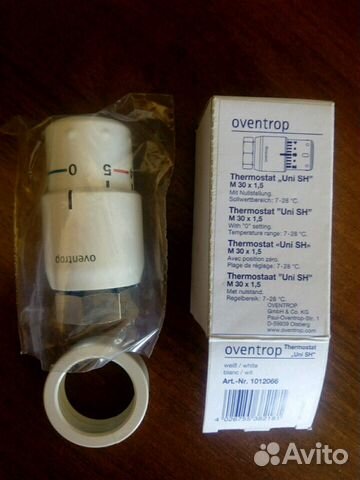

Термостат Oventrop Uni SH 1012065 с встроенным жидкостным чувствительным элементом предназначен для автоматического регулирования расхода теплоносителя через радиаторов отопления. . Подходит для вентилей с резьбой M 30 x 1,5. Имеет диапазон настройки от 7°C до 28°C. Термоголовка Овентроп Uni SH 1012065 снабжена хромированной накидной гайкой и белым декоративным кольцом. Термостат имеет фукнцию защиты от замерзания и выпуклую отметку для слабовидящих. Максимальная температура среды – 120°C.

Термоголовка имеет габариты (ДхШхВ) 35х34х78 мм и весит 120 г.

Особенности термостата Овентроп Uni SH 1012065:

белый цвет корпуса
хромированная накидная гайка
хромированная шкала настройки
наличие нулевой отметки
защита от замерзания
выпуклая отметка для слабовидящих
декоративное кольцо

Термостат Овентроп Uni SH 1012065 предназначен для радиаторов отопления следующих производителей:

ARA, Arbonia, Caradon-Stelrad, Cetra, Concept, Dekatherm, Delta, Demrad, DiaNorm, Dia-therm, Dunaferr, DURA, Ferroli, Hagetec, Henrad, HM-Galant, Itemar/Biasi, Kaitherm, Kermi, Korado, Manaut, Purmo, Radson, Rettig, Starpan, Superia, VEHA, VSZ-Korad, Zehnder, Zehnder-Runtal, Zenith.

Указания по эксплуатации

Избегайте закрытия термоголовки экраном или шторой.
Не устанавливайте термоголовку в зоне прямого воздействия конвективных тепловых потоков радиатора.
Неполное закручивание накидной гайки может привестик неправильной работе терморегулятора.
Термоголовка не должна попадать в зону воздействия прямых солнечных лучей.
Не допускайте попадание в корпус термоголовки мусора и насекомых.
Не разбирайте изделие.

Характеристики

Страна производитель	Германия
Бренд	Oventrop

Подборки товара

Используйте пробелы для отделения меток. Используйте одинарные кавычки (‘) для фраз.

Отзывы

Напишите ваш собственный отзыв

Вы пишете отзыв на товар: Термоголовка OVENTROP UNI SH белый / хром 1012065

Оценка:

1 star 2 star 3 star 4 star 5 star

Псевдоним пользователя

Название вашего отзыва (основная мысль)

Вопросы о товаре

Еще вопросов нет. Будьте первым кто задаст вопрос!

Вам также может понравиться

цена за штуку, характеристики, фото

Предназначена для автоматического поддержания и регулирования постоянного уровня желаемой температуры в помещении. Подходит для большинства радиаторов и термостатических вентилей. Исполнение – хромированная головка с белым декоративным кольцом.

Детали

Характеристики

Артикул
101 20 65
Тип товара
Термоголовка
Бренд
Oventrop
Применение
Универсальное
Тип арматуры
Прямой
Резьба
Внутренняя
Материал
Латунь/пластик
Способ работы
Ручной
Тип вентиля
Терморегулирующий
Посадочный размер, мм
М30х1,5
Макс. рабочая температура, °С
120
С выносным датчиком
Нет
Страна-производитель
Германия
Вес, кг
0,13

Отзывы покупателей

Сначала показывать

Москва 11 августа 2022

Прекрасно подошли к батареям Рифар, алюминиевые и биметалл. Термостат работает как положено.Достоинства: Удобная регулировка. Эстетика.Недостатки: Нет.

Москва 30 марта 2019

Термоголовка красивая, но к сожалению не подошла. Позже нашел в интернете человека с такой же проблемой. Дело в том, что если накрутить эту термоголовку на термостатический клапан (у меня valtec), то открыт он будет только в крайнем левом положении, там где ❄️, да и то не полностью. Скорее всего для нее нужны фирменные клапаны. Об этом я не смог ничего найти даже на сайте производителя. Буду очень признателен, если кто нибудь объяснит мне что не так.Достоинства: Хороший дизайн и эргономика.Недостатки: Не работает должным образом.

Вопросы и ответы

Станьте первым, кто задал вопрос об этом товаре

Сертификаты

Вам могут понадобиться

Защита рук
Ключи
Ключи трубные
Уплотнители и прокладки

105684

Доставим

Сегодня
92171 пар

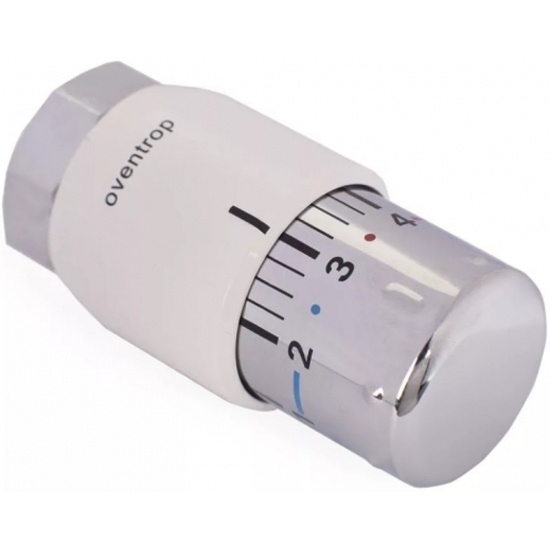

Термоголовка Oventrop Uni SH (101 20 65) М30х1,5 мм для радиатора белая-хром в Санкт-Петербурге представлен в интернет-магазине Петрович по отличной цене. Перед оформлением онлайн заказа рекомендуем ознакомиться с описанием, характеристиками, отзывами.Купить термоголовка Oventrop Uni SH (101 20 65) М30х1,5 мм для радиатора белая-хром в интернет-магазине Петрович в Санкт-Петербурге.Оформить и оплатить заказ можно на официальном сайте Петрович. Условия продажи, доставки и цены на товар термоголовка Oventrop Uni SH (101 20 65) М30х1,5 мм для радиатора белая-хром действительны в Санкт-Петербурге.

для подключения к радиатору G ½ IT, с соединительным фитингом Multiblock T, декоративной крышкой, термостатом Uni SH и SH-Cap, белый/хром

Комплект подключения “Мультиблок Т”/”Уни Ш” для полотенцесушителей
для использования на радиаторах с подключением к подающему и обратному трубопроводу. Расстояние между центрами труб 50 мм. Маркировка «OV 2» на корпусе клапана.
Состоит из: двухтрубного фитинга «Multiblock T», углового исполнения с предварительной настройкой, декоративной крышки, углового исполнения, термостата «Uni SH» с присоединительной резьбой M 30 x 1,5, «SH-Cap»
Применение: как термостатический клапан для двухтрубной эксплуатации, в качестве запорной арматуры, для слива и наполнения. С настройкой «0». Температурный диапазон: 7–28 °C. Градуировка на крышке: 0 ☼ 1–5.

Арт.№: 1184184
EAN: 4026755314984
Производитель: Oventrop GmbH & Co. KG
Возможны технические изменения.
Скачать ГАЭБ
Скачать текст тендера
dimensions-content” role=”button”> Размеры
Размеры статьи

Длина Ширина Высота Вес
135 мм 78 мм 90 мм 0,78 кг
Упаковочные единицы

Тип шт.
Длина Ширина Высота Вес
Неизвестно 1 0 мм 0 мм 0 мм 0 кг
Неизвестно 12 0 мм 0 мм 0 мм 0 кг
images-content” role=”button”> Картинки

Изображения продукта
Чертежи
Габаритные чертежи
ЭТИМ

Классификация
ETIM 7.0 EC011296
Комбинация подключения радиатора для декоративного радиатора
Собственность Значение
Цвет Белый
RAL-номер 9010
Тип H опорный блок
Направление подключения, трубы К стене
Подходит для однотрубной системы
Подходит для двухтрубной системы
Межцентровое расстояние 50 мм
Элемент управления H, опорный блок справа
Элемент управления H, опорный блок слева
контролируемый
Размер трубного соединения Евроконус 3/4 дюйма
Подходит для заливного/сливного крана
Размер подключения к радиатору 1/2 дюйма
Предустановка клапана радиатора
С кнопкой термостата
С дизайнерской крышкой
Oventrop Uni XH Инструкции по установке PDF Загрузка
N
Содержание:
Page 1 Общая информация
Установка клапана
Установка термостата
. настройка
Проветривание помещений
Очистка
Страница 3 Замена сальниковой гайки
Список неисправностей
Адреса поставщиков
Общая информация
Термостатические вентили радиаторов регулируют температуру в помещении
, изменяя поток горячей воды через радиатор.
Часто потребность в тепле минимальна (особенно в переходные периоды), поэтому термостаты только
приоткрывают клапаны на небольшую величину. Следовательно, шумы потока
могут возникать из-за высокого перепада давления. Для предотвращения
этих шумов должны быть приняты меры, воздействующие на диф.0006
относительное давление; например, с помощью регулируемых
циркуляционных насосов, регулируемых вручную байпасных труб, регуляторов перепада давления или предохранительных клапанов перепада давления.
Рекомендуется отрегулировать температуру подающей
трубы в соответствии с наружной температурой, желательно с помощью управляемого
регулятора температуры.
Дополнительную информацию см. в технических паспортах
«Термостаты» и «Термостатические радиаторные клапаны».
Установка клапана
Клапан радиатора должен быть установлен так, чтобы термостат-
at находился в горизонтальном положении и была обеспечена хорошая циркуляция воздуха
. Если это невозможно, следует использовать термостат с дистанционным датчиком
или с дистанционным управлением.
Очень важно, чтобы капилляры не были перекручены или уплощены.
Клапан радиаторный устанавливается в подводящий патрубок к радиатору
, с направлением потока по стрелке.
При использовании компрессионных фитингов резьба фитинга
и компрессионное кольцо при работе слегка смазываются маслом. Не используйте дополнительную смазку
. Не допускайте попадания масла или смазочного материала на диск клапана из EPDM. EPDM
не является маслостойким.
При использовании компрессионных фитингов для термостатических клапанов
с внутренней резьбой (возможно только для размеров
DN 10, DN 15 и DN 20) компрессионные фитинги «Ofix»
должны использоваться для обеспечения идеальной герметизации между трубопроводом и термостатическим клапаном.
Важно, чтобы трубы были обрезаны до нужной длины
под прямым углом к центральной линии. Концы трубы
должны быть без заусенцев и повреждений.
Кольцо усиливающее
Компрессионное кольцо –
Кольцо
Накидная гайка
Компрессионный фитинг
перед затяжкой.
Снимите изоляцию трубы
достаточно далеко.
Форма трубы после затяжки.
Клапаны, элементы управления + системы
Термостатические радиаторные клапаны
Термостаты Uni XH” и “Uni XD”
При использовании тонкостенных и очень мягких труб необходимо использовать армирующие втулки
. Армирующие втулки поддерживают
трубы и обеспечивает прочность для обеспечения необходимого сжатия
. Армирующие втулки нельзя использовать на трубе
со сварными швами. В любом случае необходимо соблюдать рекомендации производителей труб
. При необходимости необходимо провести практическое «испытание».
Специальные фитинги “Cofit S” можно использовать для композиционной трубы Oventrop
“Copipe”. Необходимо соблюдать инструкции по установке
, прилагаемые к фитингам.
Все радиаторы и трубопроводы должны быть тщательно промыты, чтобы
предотвратить любые проблемы, вызванные сваркой и грязью.
При переоборудовании старых систем отопления рекомендуется
установить пластиковый сетчатый фильтр на входном отверстии всех радиаторных клапанов
.
Не устанавливайте термостат, пока не будут
завершены все строительные работы. В период строительства клапан может
эксплуатироваться с завинчивающейся крышкой.
Резьбовая крышка не должна использоваться для постоянного отключения клапана от давления в системе
(например, при снятом радиаторе). В этом случае про-
Закройте выход клапана металлической крышкой.
Установка термостата
Для обеспечения легкой установки рукоятка должна быть раскрыта до максимального положения (рисунок “5”).
