Охлаждение майнинг фермы: Охлаждение майнинг фермы. Проектирование вентиляционных систем.

Охлаждаем правильно майнинг ферму и ПК

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Тема майнинга всё ещё популярна, но до сих пор наиболее актуальной проблемой для майнеров остаётся перегрев видеокарт. Многие начинающие добытчики криптовалют начинают своё ремесло с одной видеокарты в своём компьютере, при этом видеокарты часто работают в состоянии перегрева. Поэтому в статье будет рассмотрено охлаждение корпуса ПК и майнинг фермы.

Прежде всего рассмотрим особенности охлаждения ПК и майнинг фермы в летнее время, когда температура в помещении может достигать 30 градусов. Зимой всё проще, можно выставить ферму на застеклённый неотапливаемый балкон и отслеживать только уровень влажности.

рекомендации

Как известно, горячий воздух всегда поднимается вверх, поэтому обдув процессора, блока питания и видеокарты следует делать снизу или сбоку, а сверху только выдув нагретого воздуха.

Не стоит недооценивать важность пылевых фильтров, они задерживают очень много пыли, которая оседает на печатных платах, накапливает влагу, создаёт очаги коррозии и поверхностной проводимости.

Пылевые фильтры можно изготовить самостоятельно, в интернете хватает инструкций. Фильтры периодически необходимо чистить, иначе воздушный поток будет сильно ограничен, что приведёт к перегреву комплектующих.

Снять и промыть под струёй воды пылевой фильтр быстрее и легче, чем пылесосить весь корпус	Пылевые фильтры сверху и снизу корпуса
Самодельный пылевой фильтр	Вся эта пыль могла быть внутри корпуса!

Особенность конструкции майнинг ферм приводит к перегреву видеокарт. Ферма состоит из Риг – блоков, обычно состоящих из 4-6 GPU. Если ферма большая и имеет несколько этажей, то нижний будет охлаждаться лучше всех (наиболее прохладным воздухом). А каждый последующий уровень будет всё горячее, поскольку воздух нагреваясь поднимается вверх.

Решение проблемы: Расстояние между этажами должно составлять минимум 30-40 сантиметров. И если майнинг ферма стоит в обычной комнате без кондиционера, то не устраивайте больше двух уровней, иначе последующие уровни будут страдать от постоянного перегрева.

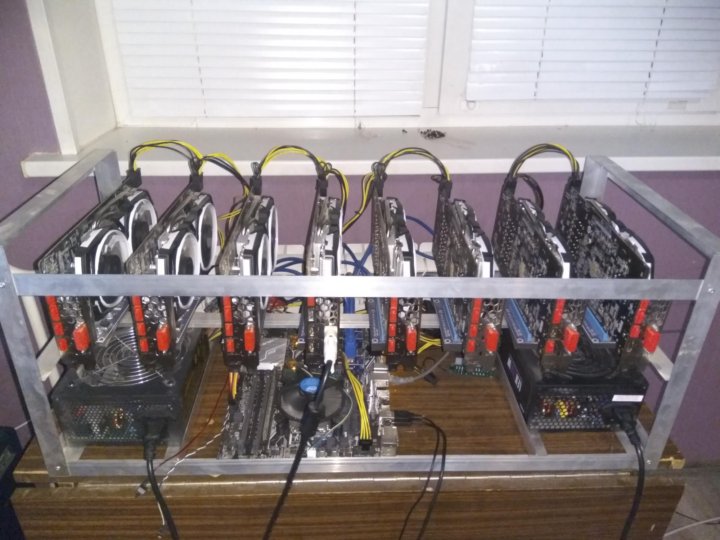

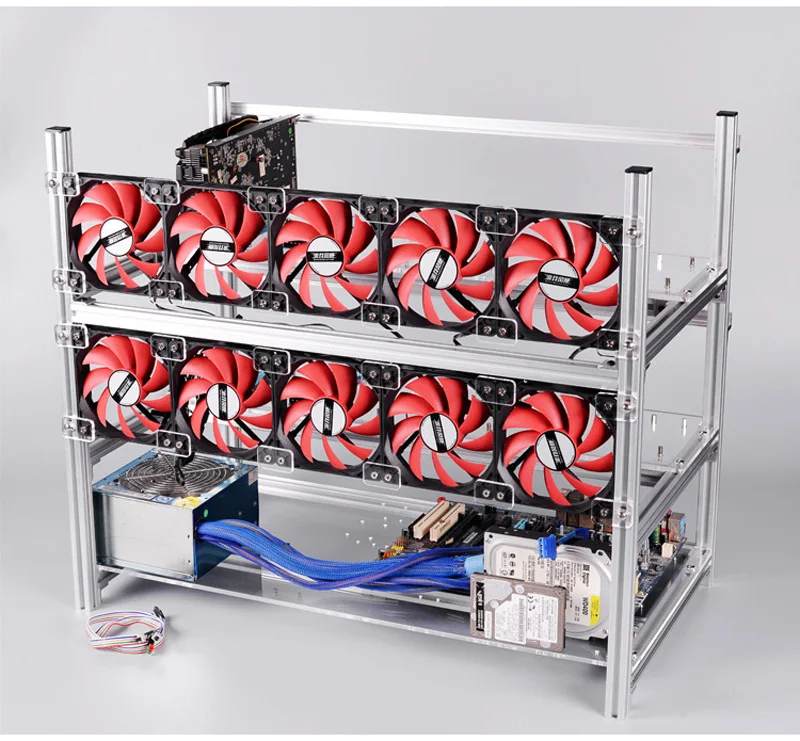

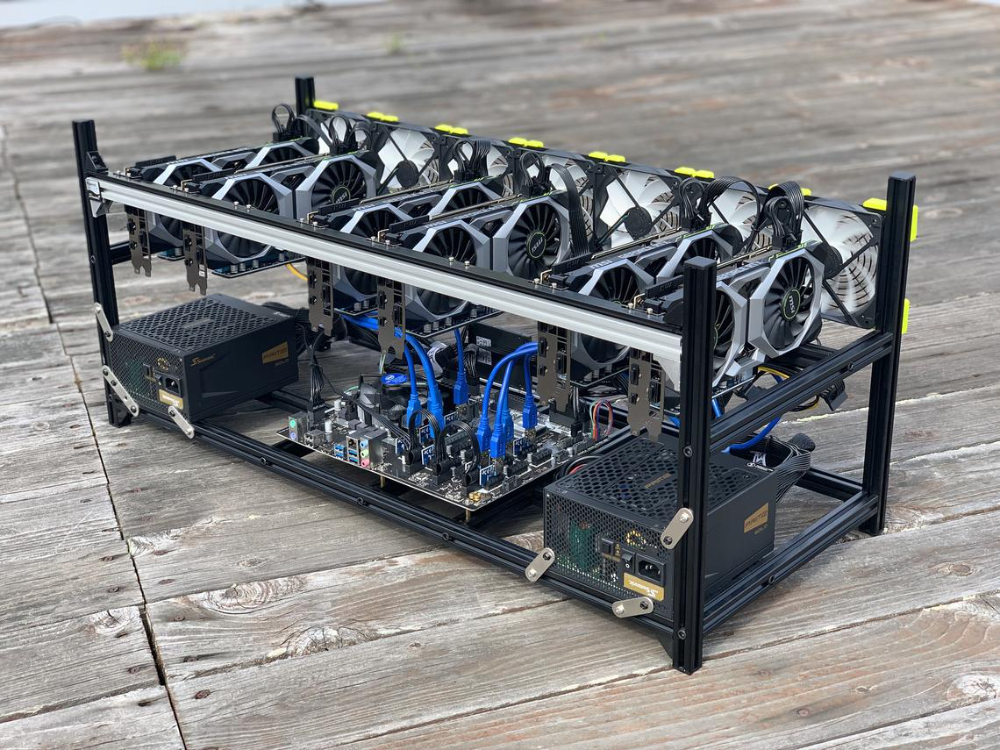

Майнинг ферма из одного Рига

Майнинг ферма из двух Риг

У каждой видеокарты одна сторона имеет массивный радиатор и 1-3 вентилятора, а вторая сторона имеет в лучшем случае металлический бэкплейт. Он бывает пластиковым, либо отсутствует вовсе у бюджетных моделей. Видеокарта, стоящая следом за ней, втягивает уже нагретый воздух, который не сильно способствует её охлаждению. Последующие карточки получают ещё более нагретый воздух и температура у первой карты может быть в районе 70 градусов, а у последней уже 90.

Решение проблемы: Расстояние между видеокартами должно составлять минимум 4-5 пальцев (примерно 10 см). Если они всё равно горячие, то устанавливайте сбоку фермы дополнительные вентиляторы напротив каждой карты.

Направление выдува горячего воздуха в системе охлаждения видеокарты зависит от её конструкции. Так турбинные карты выпускают нагретый воздух через заднюю стенку корпуса (где располагаются видеовыходы). А остальные модели отводят горячий    воздух буквально во всех направлениях.

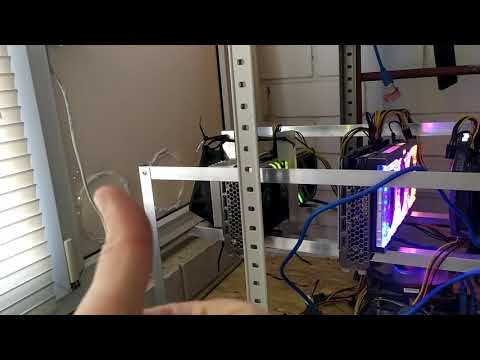

Если ферма стоит на балконе и позволяет установить дополнительные вентиляторы, то можно использовать вытяжной короб с вентиляторами, стоящий над фермой и собирающий поднимающийся от неё горячий воздух и выдувающий его выше. Можно к коробу подвести гофру большого диаметра для вывода нагретого воздуха сразу на улицу, чтобы он не нагревал комнату.

Если рассматривать идеальное помещение для майнинга, то это должна быть отдельная комната с окнами на противоположных стенах. В одном окне должны быть вставлены пылевые фильтры, а напротив второго открытого окна вытяжной вентилятор, чтобы воздух с улицы свободно продувался через помещение. Ферму можно ставить посреди комнаты. Если сравнить этот вариант с использованием кондиционера, то он обойдётся ощутимо дешевле.

Можно использовать покупные колдкейсы (Cold Case) – закрытый корпус для майнинг фермы, зачастую имеющий дополнительную вентиляцию и пылевые фильтры.

Имейте в виду, что температура у видеокарт по ядру и памяти может сильно отличаться, поэтому отслеживать требуется оба показателя. Например, по ядру может быть 50 градусов, а по памяти 95 и выше. Для надёжной работы температура не должна превышать 90 градусов. При перегреве видеокарта начинает тротлить и хешрейт резко падает. Hash Rate – это единица измерения вычислительной мощности вашей фермы при добыче криптовалюты.

Рассмотрим вентиляторы, используемые майнерами для охлаждения своих компьютеров и майнинговых ферм.

Вентиляторы для корпуса от компании DELTA – в Российских магазинах они встречаются редко, но у майнеров довольно популярны за счёт мощного воздушного потока. Это шумные вентиляторы и ферму с ними рекомендуется ставить в отдельной комнате или на балконе.

Модель	Диаметр мм	Уровень шума дБ	Скорость об/мин	Регулятор оборотов	Воздушный поток CFM
DELTA AFC1212DEE	120	51	5000	есть	148.34
DELTA AFB1212SHE	120	53	3700	отсутствует	151.8
DELTA AFB1212HHE	120	44	2900	отсутствует	120.1
DELTA FFB0812EHE	80	52,5	5700	отсутствует	80.16
DELTA GFB0412VHF-F00	40	51,5	9100	отсутствует	19.2
DELTA FFB0412SHN	40	54,5	13000	отсутствует	24



Есть более экономичные вентиляторы, имеющие меньшую скорость вращения и более скромный воздушный поток.



Вот подборки вентиляторов диаметром 120-140 мм в российских магазинах:

В Ситилинке

В Регарде

Эти вентиляторы тише и экономичнее DELTA, поэтому пользуются популярностью у геймеров и обычных пользователей ПК. Если ферма стоит в спальне или просто в квартире, то предпочтительнее малошумные вентиляторы.

Раз в месяц рекомендуется выключать свою ферму и продувать её пылесосом от пыли, чтобы избежать последующих проблем.

Раз в год обновляйте систему охлаждения – термопасту на процессоре и термопрокладки у видеокарт.

Постоянно следите за образованием конденсата в помещении с кондиционером или на балконе. Для его выявления достаточно провести пальцем по металлической планке фермы. Конденсат разъедает контакты на комплектующих, и они выходят из строя.

Если Вы переносили ферму на другое место, то рекомендуется проверить надёжность соединения разъёмов питания. И все манипуляции с фермой делайте, когда она обесточена! Даже переключения мышки и клавиатуры.

Если майнинг ферма стоит не в отдельной комнате, то она условно имеет 2 уровня охлаждения. Первый – собственную систему из радиатора с вентиляторами, и второй – дополнительные вентиляторы на вдув, и иногда и на выдув. Если же ферма стоит в отдельном помещении, то часто добавляется третий уровень охлаждения – напольные вентиляторы. Каждый уровень охлаждает чипы видеокарт как минимум на 5-7 градусов, иногда до 15.

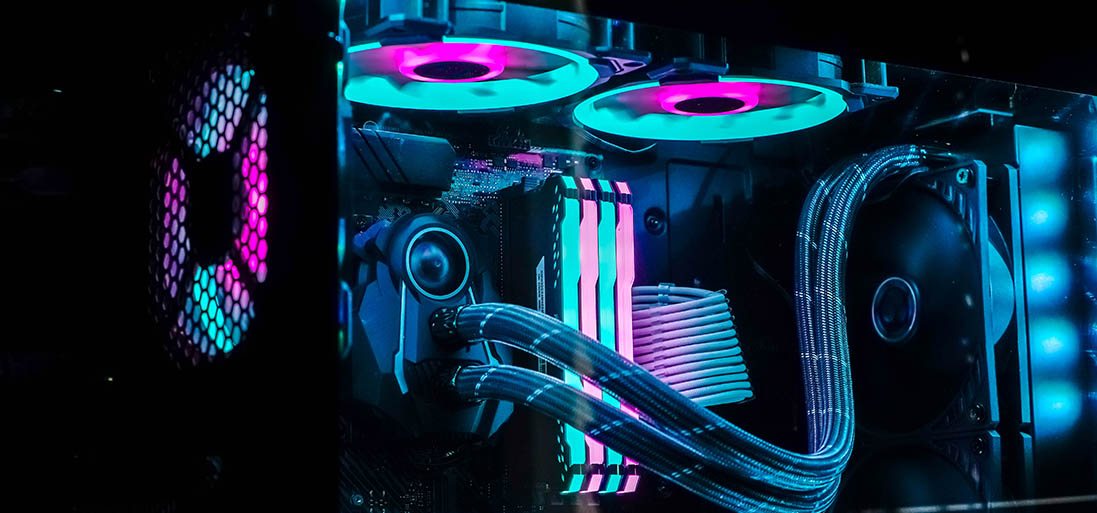

Для майнинга на домашнем ПК обычно достаточно установить дополнительные вентиляторы на вдув и выдув.

Есть также две операции с видеокартами, влияющие на их температуру. Это разгон и даунвольтинг (андервольтинг). Первый делают для повышения производительности в майнинге и играх. Напряжение и температура чипов при этом повышаются. А второй для снижения напряжения и температуры, используется чаще всего для майнинга, но иногда и для игр, поскольку снижает шум от видеокарты.

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Охлаждение кондиционерами майнинг фермы

• Главная
• Статьи
• Статьи. Вентиляция

Процесс майнинга и оборудование для майнинговых ферм сегодня пользуется большим спросом. Однако не все понимают, что особенностью работы оборудования при этом является значительное выделение теплоты от работы не только базовых элементов компьютерной техники, но и специфического оборудования, необходимого для самого майнинга, так называемого элемента ASIC. При этом ASIC – не единичный элемент, их количество в составе одной системы может исчисляться десятками или даже сотнями.

Одной из основных характеристик работы майнинговой фермы является ее скорость, а именно – скорость работы. Чем выше температура, тем медленнее он работает и медленнее «зарабатывает» биткойны. Именно поэтому так важно обеспечить его своевременное охлаждение, используя эффективные системы вентиляции и кондиционирования.

На фото: Майнинговые фермы

Оборудование, которое работает с большим выделением теплоты, существовало и до появления майнинговых ферм. Ярким тому примером могут служить серверные или АТС. Тепло, которое выделяет оборудование в таких помещениях, необходимо отводить для предотвращения перегрева и выхода из строя. Специально для этого были разработаны прецизионные кондиционеры, которые обладают способностью очень точно поддерживать температуру воздуха в обслуживаемых помещениях.

Средняя точность поддержания температуры применительно к компьютерному оборудованию должна составлять ± 0,5 С, а сама температура – находиться в пределах от 22 до 25 С. Кроме этого, при проектировании системы кондиционирования необходимо строго выполнять условие обеспечения равномерной циркуляции воздуха в помещении даже в самых дальних и тяжело доступных местах, исключая появление застойных зон, тем самым минимизируя неравномерность распределения температурного поля в помещении.

Влажность воздуха в помещениях майнинг фермы также должна строго поддерживаться с определенной точностью, чаще всего ± 3%, ее показатель при этом должен находиться в среднем в пределах от 50% до 60%. Немаловажно, что обеспечение 100% резервирования прецизионных кондиционеров и их ротация способно гарантировать максимальную надежность и стабильность работы таких систем.

Подбор климатического оборудования для майнинг фермы

Техническое оснащение майнинг фермы – сложный процесс, так как помимо приобретения дорогостоящего вычислительного оборудования необходимо обеспечить строгое поддержание определенного температурного режима его работы. При постоянной работе майнинговой фермы нужно непрерывно охлаждать видеокарты, микросхемы и прочие элементы вычислительной системы, которые обладают крайне высоким уровнем тепловыделений. Отметим, что при этом возможно использовать различные способы поддержания термо-влажностного режима работы майнинговых ферм, в том числе и довольно бюджетные в случае отсутствия жестких технических требований.

При выборе климатического оборудования важно понимать, что одним из основных факторов является количество теплоты, которое выделяется при работе майнинговой фермы. Немаловажное значение в случае применения децентрализованной системы охлаждения имеет такой классический показатель, как объем обслуживаемого помещения.

На фото: Вентиляция для майнинговых ферм

Для реализации системы кондиционирования майнинговой фермы необходимо рассчитать мощность оборудования, создать резерв мощности климатических систем (резервирование) и выбрать систему охлаждения, исходя из расчета ее возможности функционировать бесперебойно, круглый год, в режиме 24/7. Оборудование должно работать при любых температурах наружного воздуха, соответствующих климатической зоне, где находится помещение.



На сегодняшний день существует несколько вариантов решения задачи вентиляции и охлаждения майнинговых ферм, в том числе:

• естественная вентиляция;
• приточно-вытяжная система вентиляции;
• центральная система кондиционирования;
• бытовые и полупромышленные климатические системы;
• иммерсионный процесс охлаждения.

Естественная вентиляция

Может рассматриваться только для небольших майнинг ферм, которые находятся в квартирах. Предпочтительнее использовать этот способ в регионах с умеренным климатом, так как температура внутри помещения в случае реализации подобной системы всегда зависит от наружной температуры. Хотя и считается, что рабочая температура воздуха может лежать в более широких пределах 40-45С (±10С), необходим постоянный контроль температуры. Недостатком является то, что при естественном проветривании не устраняется пыль в помещении, более того – при определенных условиях её количество становится еще больше, что негативно влияет на работу оборудования. Если даже на короткое время закрыть окно, то возможен моментальный перегрев оборудования, что может привести к его выходу из строя или возгоранию. Несомненно, это самый дешевый способ охлаждения помещения, который не требует никаких дополнительных затрат и может быть применен при работе от 1 до 5 элементов. Но даже при таком проветривании не будет лишним обеспечить дополнительный принудительный локальный обдув небольшими вентиляторами, которые применяются в системных блоках компьютеров. Это решение позволит избежать застойных воздушных зон и неравномерного температурного поля в области наиболее интенсивных зон тепловыделений.

На фото: Майнинговые фермы с естественной вентиляцией

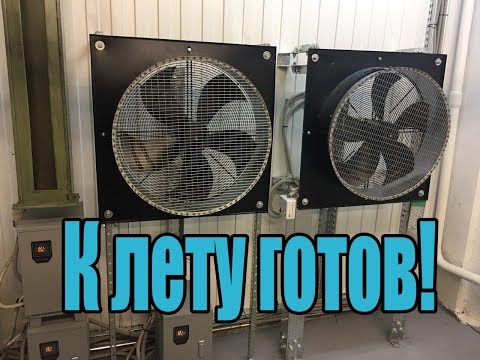

Приточно-вытяжная система вентиляции

Это более прогрессивный и эффективный метод охлаждения майнинг фермы, чем предыдущий вариант. Применим к системам большей производительности, с сотнями элементами ASIC. Принцип работы данной установки заключается в нагнетании с улицы свежего воздуха с приемлемой температурой и выводе нагретого воздуха из помещения. Таким образом, свежий прохладный воздух извне позволит поддерживать с определенной точностью температурный режим в помещении, где находится майнинговая ферма. Приточно-вытяжная вентиляция дешевле систем кондиционирования и в разы эффективнее естественной вентиляции, но понижать температуру в теплое время года при этом способе значительно сложнее. Для повышения точности и стабильности совместно с приточно-вытяжной системой вентиляции рекомендуется применять установку систем кондиционирования, которые используются дополнительно в жаркий сезон. Если же в зоне расположения элементов ASIC обнаруживаются застойные с точки зрения температуры зоны, то следует предусмотреть принудительный обдув, как в предыдущем случае.

На фото: Приточно-вытяжная вентиляция майнинговых ферм

Центральная система кондиционирования

В данном случае подразумевается установка охлаждающих секций в систему воздуховодов. Условно говоря, указанный способ представляет собой приточно-вытяжную установку, совмещенную с системой кондиционирования. Указанный вид охлаждения подходит для централизованного обслуживания больших помещений, где по каким-либо причинам невозможно локально установить индивидуальные системы. Монтаж и сервисное обслуживание центральной системы кондиционирования более сложные, чем установка сплит-систем, как следствие, с точки зрения капитальных затрат указанный способ может оказаться в итоге значительно дороже.

На фото: Центральная система кондиционирования

Бытовые и полупромышленные климатические системы

Установка бытового или промышленного климатического оборудования – локальных воздушных кондиционеров с фреоновым холодильным контуром для охлаждения майнинг фермы – является наиболее оптимальным решением. Ограничением являются расчетный бюджет проекта и наличие возможности установки наружных блоков на фасаде здания или на крыше. Для реализации указанного решения необходимо произвести точный расчет необходимой мощности климатической установки. Это будет зависеть от многих факторов – площадь помещения, количества оборудования и выделяемого им тепла, перепады наружных температур и их допустимые пределы для конкретного региона.



Сложность монтажа будет зависеть от индивидуальных особенностей объекта и пожеланий заказчика.

Идеальным решением станет установка прецизионных кондиционеров, однако необходимо помнить, что их стоимость достаточно высока. Если бюджет не позволяет остановить свой выбор на этом типе оборудования, то можно рассмотреть установку обычных сплит-систем, работающих постоянно на охлаждение. Но чтобы такая система могла использоваться в том числе в период межсезонья или зимой, ее необходимо дооснастить специальным комплектом автоматики для круглогодичной работы в режиме охлаждения. В стандартной комплектации минимальная температура воздуха для работы кондиционера в режиме охлаждения обычно составляет +15 С… +18 С (указано в технической документации).

На фото: Прецизионные кондиционеры, кондиционирование майнинговой фермы, сплит-система

Даже в случае применения такой системы охлаждения из-за плотного размещения элементов ASIC может иметь место существование зон с неоптимальным распределением воздушных потоков, и, как следствие, температуры. Чтобы решить эту проблему, как и в предыдущих случаях, над самими платами с ASIC стоит рассмотреть установку небольших локальных вентиляторов обдува.

Несомненно, для эффективной и бесперебойной работы оборудования необходимо регулярно осуществлять сервисное обслуживание всех компонентов климатической системы.

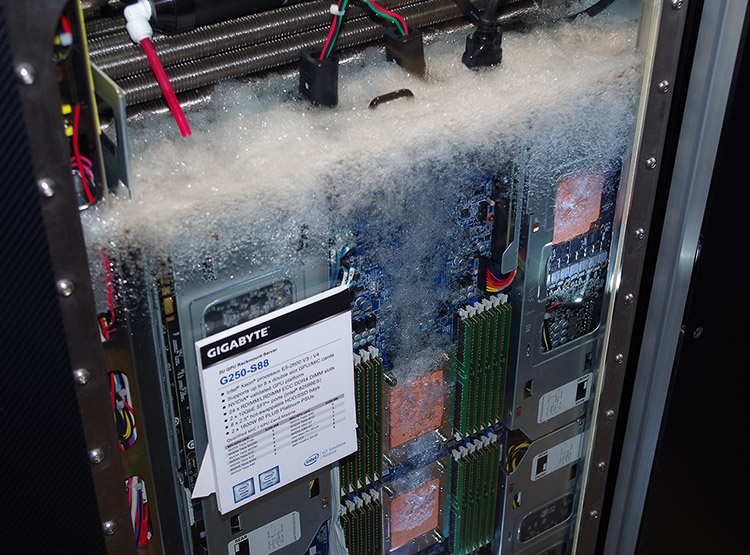

Иммерсионный процесс охлаждения

Это наиболее продвинутый способ охлаждения, осуществляемый с помощью жидкости, чаще всего – специального химического состава. Для иммерсионного охлаждения необходимо поместить оборудование в специальный контейнер (объем) с технической иммерсионной жидкостью. В жидкость опускается не все оборудование, а только платы с элементами ASIC. Платы располагаются чаще всего вертикально, на минимальном расстоянии друг от друга, но скорость циркуляции жидкости необходимо поддерживать с помощью насоса из расчета, чтобы температура жидкости находилась в пределах от +45С до +60С.

Все остальное оборудование: платы управления, датчики и т.д., крепятся рядом и не помещаются в жидкость. Соединение всех элементов происходит через разъемные контакты. Чтобы все это занимало как можно меньше места и располагалось в непосредственной близости друг от друга, делают специальные «фермы-стеллажи», отсюда и пошло название «майнинговые фермы».

На фото: Иммерсионный процесс охлаждения

Иммерсионная жидкость, охлаждая ASIC, сама нагревается, и возникает необходимость понижения ее температуры. Для этого могут быть применены и промежуточные теплообменники, где иммерсионная жидкость охлаждается водой, а при больших производительностях могут применяться водо-воздушные охладители (т.н. сухие градирни), размещаемые на улице.

В любом случае конструкция всей системы охлаждения становится более сложной за счет дополнительного гидравлического контура, но эффективность работы с применением иммерсионной жидкости значительно выше, чем с помощью любой системы воздушного охлаждения. В качестве иммерсионных жидкостей может применяться вода или различные специальные жидкости. Это должна быть техническая диэлектрическая жидкость, огнестойкая, не вступающая в реакцию со всеми компонентами вычислительных узлов майнинговой фермы. Рабочая температура жидкости составляет в среднем +55С, максимально допустимая – +80С. Как и в вышеупомянутых случаях, необходимо учитывать, что скорость работы майнинговой системы резко понижается с повышением температуры жидкости и, как следствие, скорость всей системы также падает.

В целом, к плюсам данного метода охлаждения непосредственным способом можно отнести быстроту и эффективность отвода тепла. В этом случае отсутствует необходимость в установке дополнительного оборудования для выравнивания температурных полей, прокладывании системы воздуховодов и проведении сервисного обслуживания несколько раз в год. Затраты на электроэнергию оказываются существенно ниже, чем при установке климатических систем.

К отрицательным моментам можно отнести необходимость периодического выполнения регламента по смене рабочей среды – охлаждающей жидкости. Необходимо постоянно контролировать температуру жидкости при помощи специальных датчиков.

Советы по охлаждению майнинг фермы

Необходимо постоянно следить за температурой в помещении. При достижении критической отметки в 40С и выше следует незамедлительно охладить помещение. Стоит помнить, что температура нагрева вычислительных компонентов (чаще всего – видеокарт) всегда вдвое выше, чем температура в помещении. При повышении температуры работу майнинговой фермы необходимо немедленно прекратить.

Допускается использовать тепло, выделяемое оборудованием, для обогрева смежных помещений при помощи рекуперации.

Перед установкой любого холодильного оборудования необходимо предварительно сделать точный расчет требуемой мощности и устанавливать оборудование с необходимым запасом.

Установить климатическое оборудование можно практически на любом этапе функционирования майнинг фермы.

Есть вопрос? Задайте его специалисту!

• Имя

  E-mail

  Тема вопроса

  Общие вопросыСервисБытовые кондиционерыТепловое оборудованиеПолупромышленные кондиционерыУвлажнители и очистители воздухаМультизональные системыЧиллерыФанкойлыПрецизионные кондиционерыКрышные кондиционерыКомпрессорно-конденсаторные блокиВентиляция

• Вопрос

  Нажимая кнопку «Отправить», я даю свое согласие на обработку моих персональных данных и принимаю условия «Согласия на обработку персональных данных Пользователей»

Система вентиляции и охлаждения майнинг фермы

Думаю, если Вы перешли на эту статью значит вы уже знаете, что такое майнинг ферма гораздо лучше нас и вам нет необходимости это объяснять.

Как работает, какие системы бывают и зачем это все делается мы рассматривать в рамках этой статьи не будем.

А теперь поговорим о более насущной проблеме, решение которой оказывается далеко не так тривиально и очевидно, как возможно кажется на первый взгляд.

По результатам наших многочисленных расчетов и испытаний, мы разработали несколько оптимальных вариантов готовых решений систем охлаждения майнинг ферм, на работоспособность которых мы даем гарантию. Ознакомиться с ними вы можете на странице “Вентиляция и охлаждение майнинг ферм от 35 кВт.”

Система вентиляции и охлаждения майнинг фермы

– точнее будет сказать не только вентиляции, а скорее система поддержания необходимого микроклимата помещения, то есть поддержания температуры для бесперебойной и безопасной работы вашего оборудования, как в зимний, так и в летний период года.

Каждый период года для поддержания необходимых параметров климата в помещении для майнинга имеет ряд ключевых особенностей. По своей сути система охлаждения для майнеров на видеокартах и майнеров на асиках принципиально не отличается.

Начнем пожалуй с того, что рассмотрим необходимые параметры микроклимата для одного из наиболее современных моделей оборудования фермы – это асик (asic) Antminer S9.

Параметры климата для работы майнинг фермы

Основные технические характеристики asic antminer s9, которые важны именно с точки зрения теплового режима:

Параметр	Значение
Потребляемая электрическая мощность	1400 Вт
Диапазон рабочих температур	от 0°С до +40°С
Производительность охлаждающего кулера	338 м3/ч
Габаритные размеры	329 x 127 x 159 мм

Рис. 1 – Asic Antminer S9

Каждый прибор имеет определенную тепловую мощность. В данном примере мы считаем ее равной потребляемой, то есть 1400 Вт (1,4 кВт). Это тепло из помещения необходимо удалять для того, чтобы температурный режим соответствовал допустимому диапазону. Если избыточное тепло не удалять, то оборудование через какое-то время перегреется и будет отключаться или просто выйдет из строя.

Соответственно, если у вас стоит 100 таких Асиков, то это уже 140 кВт тепла, которые необходимо удалять из помещения.

Чем грозит неправильный режим работы?

Конечно, никому не хочется тратить лишние деньги на специальную систему охлаждения ваших ферм, так уж ли это необходимо, спрашиваете вы?

Отвечаем:
Для небольших майнинговых ферм, расположенных на балконах возможно и не обязательно делать какую-то специализированную систему охлаждения, в конце концов, установив обычный бытовой кондиционер вы сможете удалить небольшие избытки тепла из помещения. Помимо этого, для вас не так уж принципиально какие-то небольшие потери производительности и сокращение срока службы фермы.
Но когда речь заходит уже о фермах с мощностями от 15-20 кВт. Тут мы и поговорим о проблемах и рисках, которые наступят при неправильных условиях работы оборудования при перегреве и отсутствии системы фильтрации:

1. Cнижение частоты, а соответственно производительности
2. Сокращение срока службы
3. Периодические отключения
4. Выход из строя

Насколько это критично и как сильно это ударит по Вашему карману – решайте сами.

Пример: при температуре в помещении около 40°С производительность снижается уже на 5%! Без отвода тепла оборудование очень быстро нагревает воздух в помещении.

Охлаждение майнинг ферм

Работа майнинг фермы по принципу похожа на работу серверной комнаты или дата центра, просто масштабы разные, хотя большие майнинг фермы уже сопоставимы с огромными дата-центрами с гигантскими мощностями.

Теперь все же вернемся к тому, как поддерживать параметры температуры при майнинге в разные периоды года. Возьмем крайние значения климатических параметров и назовем их условно «Зима» и «Лето». Все что между ними это будет межсезонье, в котором могут работать и те и те параметры системы вентиляции в зависимости от того, к какому режиму сейчас ближе температура улицы.

Согласно техническим характеристикам допустимый рабочий диапазон температуры Асика это от 0°С до +40°С. То есть это та температура, которая должна поступать во внутрь каждого из приборов для его нормальной работы. Подразумевается, что это и есть температура приточного воздуха в любое время года, однако в летний период года если температура притока будет близка к 40°С – температура на входе в Асик будет уже значительно выше из-за тепловыделений оборудования.

!ВАЖНО: Сохранять тепловой режим работы оборудования для майнинга крайне важно особенно в больших объемах. При перегреве оборудования и работе на предельных значения оно может отключаться, изнашиваться, снижать производительность и впоследствии выходить из строя.

Рассмотрим подробнее режим работы майнинг фермы в каждый из периодов года:

Зима – данный период года характеризуется температурой на улице, как правило, ниже 0°С. Согласно допустимым параметрам работы Асика в помещение не должна поступать температуры ниже 0°С. В противном случае есть риски:

– во первых – выпадения конденсата,
– во вторых – неизвестно как будет вести себя оборудование при отрицательных температурах.

В случае работы системы вентиляции, чтобы подавать в помещение воздух с температурой 0°С или выше его необходимо подогревать. Вот для этого и нужна качественная система вентиляции с возможностью регулирования этих параметров. Об этом поговорим ниже.

Лето – данный период года характеризуется температурой воздуха выше температуры воздуха необходимой в помещении. Предположим, что для нормальной работы Асика в помещении должна поступать температура не выше 20°С, чтобы обеспечить допустимый режим работы, учитывая тепловыделения майнера.
Соответственно при температуре в теплый период года выше 20°С его необходимо охлаждать, чтобы оборудование не перегревалось. Для этого и используется система кондиционирования помещения, либо система вентиляции с возможностью охлаждения для майнинг ферм.

Устройство системы вентиляции майнинг фермы

Классическая система приточной вентиляции с подогревом устроена следующим образом. В ее составе находится следующее оборудование:

1. Вентилятор – обеспечивает поток воздуха с улицы
2. Электрический или водяной нагреватель – для подогрева уличного воздуха до заданной температуры
3. Система фильтрации – предназначена для очистки воздуха от пыли, грязи, насекомых и т.д. Очень важный параметр, чтобы оборудование работало в обеспыленном помещении.
4. Заслонка с электрическим приводом – для открытия/закрытия канала при включении/выключении вентиляции
5. Система автоматики и управления – предназначена для управления и регулирования расходом воздуха и температурой.
6. Система воздуховодов – по ним транспортируется приточный воздух и распределяется в нужные места для максимально эффективной работы

Эффективная система вентиляции и охлаждения майнинг фермы:

Для наиболее эффективной и экономичной системы охлаждения майнинг фермы необходимо, чтобы потоки охлажденного воздуха поступали в зону размещения оборудования на вход, а удаление осуществлялось из зон скопления наиболее горячего воздуха. Назовем эту схему работы: принцип холодного и горячего коридора.

Рассмотрим схему, которая позволяет обеспечивать наиболее эффективное распределение потоков воздуха:

Рис. 2 – Схема подачи и удаления воздуха в помещениях, где оборудование расположено на стойках.

Теперь рассмотрим как же должна работать и из чего состоять система вентиляции и кондиционирования помещения для майнинга, чтобы поддерживать все необходимые параметры, как в летний, так и в зимний период года.

Рассмотрим детальный расчет на примере Асика Antminer S9:

Рис. 1 – Внутренняя работа системы охлаждения Asic antminer s9

Расчет системы вентиляции для фермы мощностью 140 кВт

Зимний период года:

В данном режиме работы мы нашли отличное решение засчет применения системы рециркуляции для возможности догрева приточного воздуха путем подмешивания в него горячего удаляемого. При этом мы вообще не затрачиваем электроэнергию на подогрев воздуха в зимний период года!

Система рециркуляции – повторное и многократное использование одного и того же воздуха в помещении с его предварительной подготовкой (в нашем случае фильтрация) и поддержанием параметров воздуха на выходе (в нашем случае температура 0°С)

Параметры рециркуляции , то соотношение удаляемого и уличного потоков воздуха настраиваются системой автоматики для поддержания температуры подачи не ниже 0°С.

Приведем пример расчета и подбор оборудования оптимальных параметров.

Расчет:
Рассмотрим вариант расчета для 100 штук Асиков общей мощность 140 кВт.
Температура на входе в помещение Т1 = 5°С
Температура удаляемая из помещения Т2 = 40°С
Тепловыделения от оборудования Q=1400 x 100 = 140 кВт
Теплоемкость воздуха Ср = 1005 Вт/м2*К

Рассчитаем расход воздуха необходимый для удаления всего объема тепла при данных условиях:

G = Q*3600/(Cp*1,2*(T1-T2)) = 140000 * 3600 / (1005 * 1,2 * (40 – 5)) = 11940 м3/ч

Ключевым преимуществом такого варианта системы является именно система рециркуляции. Это позволит избежать установки дополнительного нагревателя, чтобы подогревать воздух, когда температура ниже 0°С.

То есть по сути мы используем удаляемое тепло от оборудования, чтобы подогреть приточный воздух и тем самым добиться максимальной экономии и эффективности системы!

Летний период года:

В этот период года уже не удастся сохранить 100% эффективность и экономичность, поскольку воздух необходимо охлаждать, чтобы сохранить допустимые параметры температуры.

Однако, по климатическим параметрам нашего региона мы провели исследование среднемесячных температур и выявили, что температуры критично влияющие на работоспособность майнеров бывают очень небольшое количество часов в год. Таким образом, если вы примете решение пожертвовать производительностью ваших майнеров в пиковые жаркие летние дни, то можно обойтись без дополнительной системы охлаждения и делать только полноценную систему вентиляции, которой будет достаточно для большего количества дней в году.

Диапазон уличных температур	Количество рабочих часов в год [ч]	Период работы в год [%]
до +15 гр	7656	87,4%
от +15 до +25 гр	864	9,9%
От +25 до +30 гр	240	2,7%

Мы не лезем в экономическую составляющую процесса майнинга и решаем вопрос технического характера, а именно поддержание необходимых параметров круглый год, при поставленной задачи, поэтому приведем пример расчета системы охлаждения:

Для этого мы используем стандартную систему охлаждения с ККБ (компрессорно-конденсаторный блок). Такого плана оборудование повсеместно используется в системах вентиляции, где необходимо поддерживать заданные параметры воздуха круглый год. По сути ККБ – это наружный блок как у обычных кондиционеров, который висит на улице.

Расчет:
Рассмотрим вариант расчета для 100 штук Асиков общей мощность 140 кВт.
Температура на входе в помещение Т1 = 25°С
Температура удаляемая из помещения Т2 = 45°С
Тепловыделения от оборудования Q=1400 x 100 = 140 кВт
Теплоемкость воздуха Ср = 1005 Вт/м2*К

Примем, что пиковая температура летом Тл= 30°С, при этом с помощью ККБ мы принимаем, что можем ее охладить на 5°С

Рассчитаем расход воздуха необходимый для удаления всего объема тепла при данных условиях:

G = Q*3600/(Cp*1,2*(T2-T1)) = 140000 * 3600 / (1005 * 1,2 * (45 – 25)) = 20895 м3/ч

Рассчитаем необходимое количество холода, чтобы охладить воздух с 30°С до 25°С (Важно! При расчете охлаждения необходимо учитывать осушение воздуха, на которое тратится большая часть энергии).

По простому тепловому расчету необходимая холодопроизводительность получается следующая:

Qх = G * Cp (Tл – Т1) * 1,2 / 3600 = 11940 * 1005 * (30 – 25) * 1,2 / 3600 = 40000 Вт = 40 кВт

Однако, если проводить расчет с учетом влажности, то для поддержания необходимых параметров в летний период года нам нужно установить систему охлаждения (компрессорно-конденсаторный блок) приточного воздуха мощностью около 105 кВт.

Пример одного из выполненных нами проектов системы охлаждения майнинг фермы

Рис. 4 – Проект системы вентиляции майнинг фермы

Таким образом, при выполнении системы охлаждения по нашим расчетам и рекомендациям, будут поддерживаться оптимальные параметры микроклимата в помещениях ферм круглый год. Это позволит вам избежать перебоев в работе и выхода из строя оборудования.

!ВАЖНО: В данном примере мы показали сам принцип расчета. Различные виды оборудования для майнинга имеют собственные параметры работы и требует индивидуального расчета. Во всех наших проектах мы делаем индивидуальные расчеты системы охлаждения для майнинг фермы любых параметров и на любом оборудовании. Звоните!

Грамотный расчет системы вентиляции требует серьезных навыков, поэтому чтобы уберечь Ваше оборудование от перегрева и выхода из строя, мы не рекомендуем рассчитывать и монтировать систему охлаждения самостоятельно.

Мы разработали готовые решения для охлаждения майнинг ферм мощностью до 35 кВт. Ознакомиться с ними вы можете на странице “Вентиляция и охлаждение майнинг ферм от 35 кВт.”

Наши специалисты с удовольствием проконсультируют Вас и смогут подобрать подходящую систему вентиляции и охлаждения для Вашей фермы.

Получить бесплатную консультацию инженера по вентиляции фермы

Получить!

Как водяное охлаждение способствует устойчивости майнинговых ферм

Нельзя отрицать, что добыча биткойнов требует много энергии. Согласно одной оценке, для добычи одного биткойн-блока требуется столько же энергии, сколько для питания 28 домов в США в течение всего дня. Чтобы укрепить свои долгосрочные позиции, сторонники биткойнов должны опровергнуть утверждения критиков о том, что майнинг биткойнов слишком энергозатратен. И некоторые майнеры именно так и поступают. В четвертом квартале 2021 года биткойн достиг критической точки, когда возобновляемые источники энергии обеспечивают питанием более 50% майнинг-ферм. Этот поворот к устойчивым источникам, таким как солнечная энергия, газовые факелы, ветер и гидроэлектроэнергия, вполне может определить будущий успех движения криптовалюты. Тем не менее, есть еще одна ключевая область, в которой устойчивость будет играть роль: охлаждение. Давайте посмотрим на состояние биткойн-экосистемы сегодня и на то, как более эффективное охлаждение будет стимулировать инициативы в области устойчивого развития.

Состояние майнинга биткойнов сегодня

Промышленные майнеры имеют тысячи компьютеров, работающих во множестве мест, от контейнеров в пустыне до складов, напоминающих центры обработки данных. Их расчеты используются для проверки транзакций в сети биткойнов, а их завершение открывает доступ к новым биткойнам. По мере увеличения количества майнеров в сети расчеты усложняются. К началу 2022 года требуемая вычислительная мощность превзошла все предыдущие рекорды, что вынудило майнеров вкладывать средства в еще более мощное оборудование и более крупные серверные фермы, чтобы сохранить конкурентное преимущество. Инвестиции в более энергоэффективное оборудование заставили майнеров исследовать новые методы охлаждения, чтобы снизить потребление энергии, сохраняя при этом конкурентоспособность.

Воздушное охлаждение достигло своего предела в майнинге биткойнов

Начнем с существующего положения дел в охлаждении майнинг-ферм: воздушного охлаждения. Воздушные охладители работают за счет циркуляции воздуха вокруг майнера для рассеивания тепла. Этот метод прост, эффективен и относительно недорог. Однако он имеет свои пределы. А по мере усиления конкуренции майнерам приходится находить все более труднодостижимое преимущество, чтобы оставаться прибыльными, что часто выражается в более низких счетах за электроэнергию.

Это побудило горняков переместить свои буровые установки в места с более прохладным климатом и более низкими температурами, например в Исландию, Швецию и Канаду. Однако эти районы быстро перенасыщаются добычей полезных ископаемых, что приводит к увеличению затрат на землю и энергию. В ответ некоторые майнеры обращаются к более эффективным методам охлаждения, таким как жидкостное охлаждение.

Жидкостное охлаждение: устойчивый вариант для майнеров биткойнов

Жидкостное охлаждение все чаще рассматривается как путь будущего для майнинга биткойнов. Преимущества жидкостного охлаждения очевидны: оно помогает продлить срок службы устройства, повышает производительность и обеспечивает гораздо более высокое отношение энергоэффективности к мощности, чем воздушное охлаждение. Более того, это может позволить майнерам упаковать больше установок в меньшее пространство, что имеет решающее значение по мере роста майнинг-ферм.

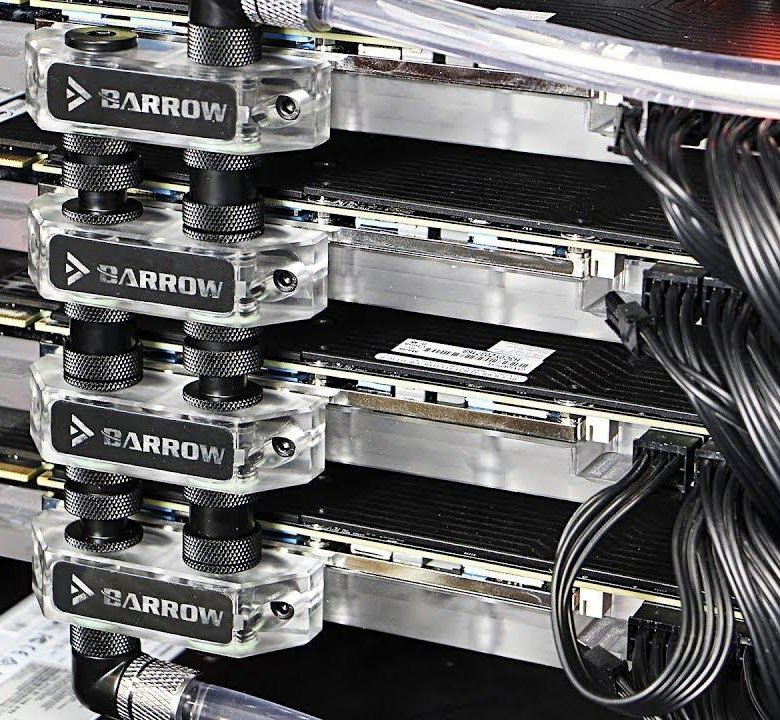

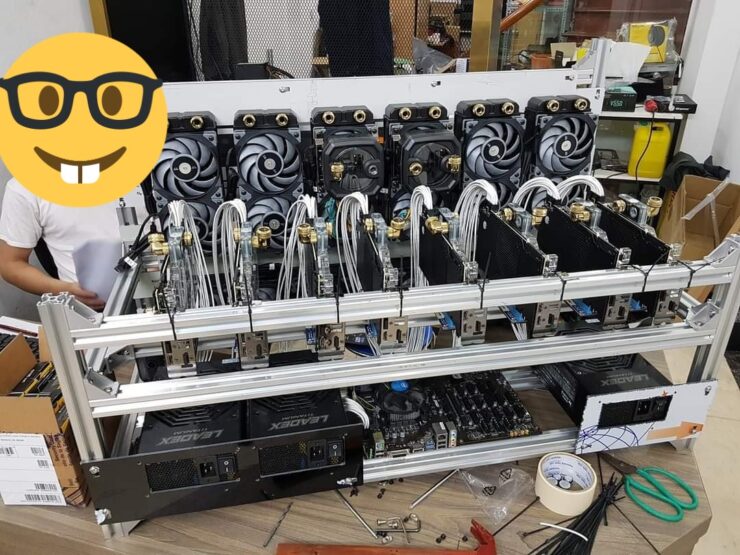

В настоящее время наиболее распространенным решением для жидкостного охлаждения в горнодобывающей отрасли является иммерсионное охлаждение. Этот метод работает, погружая всю установку для майнинга в диэлектрическое масло. Масло отводит тепло от чувствительных компонентов, и буровая установка охлаждается без каких-либо внешних вентиляторов. Иммерсионное охлаждение имеет свои недостатки; это дороже, чем большинство других эффективных альтернатив охлаждения, может быть сложно развернуть в масштабе, а когда майнерам неизбежно требуется техническое обслуживание, для очистки от масла требуется время.

Еще одна форма жидкостного охлаждения, набравшая популярность в сообществе майнеров биткойнов, — это водяное охлаждение. Водяное охлаждение позволяет майнерам применять жидкостное охлаждение в форм-факторе с воздушным охлаждением, создавая развертывания с высокой плотностью и масштабируясь лучше, чем иммерсионное охлаждение.

Что такое водяное охлаждение и как оно способствует устойчивому развитию?

Водяное охлаждение предлагает несколько преимуществ по сравнению с иммерсионным охлаждением, что делает его предпочтительным выбором для многих майнеров. По сравнению с иммерсионным водяное охлаждение с микроконвективной технологией обеспечивает улучшенный разгон, вдвое снижает затраты энергии на охлаждение и практически исключает затраты на жидкость. В отличие от обычных радиаторов или охлаждающих пластин, которые пропускают жидкость по поверхности, при водяном охлаждении с микроконвективным охлаждением™ используются массивы струй жидкости для охлаждения ASIC непосредственно в месте выделения тепла, что обеспечивает беспрецедентную производительность и непревзойденную однородность температуры. Используя воду для охлаждения ASIC, майнеры могут работать с более высокой скоростью хеширования в течение более длительного периода времени, не перегружая систему и не отключаясь. Кроме того, водяное охлаждение с микроконвективной технологией требует минимального обслуживания, что делает его более экономичным вариантом в долгосрочной перспективе.

Давайте оценим, как водяное охлаждение с микроконвективной технологией позволяет майнерам иметь более эффективные фермы для майнинга, которые могут повторно использовать тепло и почти полностью исключить потребление воды при использовании экологически безопасных жидкостей.

PUE и его значение для энергоэффективности: что нужно знать майнерам

Что такое эффективность использования энергии и почему она важна для майнинга биткойнов? Эффективность использования энергии (PUE) — это показатель, используемый для измерения эффективности операций центра обработки данных или, в майнинге, насколько эффективно работает ферма майнинга. Он рассчитывается путем деления общего количества энергии, потребляемой майнинг-фермой, на мощность, потребляемую майнерами. PUE, равный 1,0, означает, что риги используют всю мощность, потребляемую майнинг-фермой, а PUE, равный 2,0, означает, что майнинг-ферма использует в два раза больше энергии, чем риги (например, для освещения, накладных расходов и охлаждения). Таким образом, более низкий PUE означает, что меньше энергии тратится впустую, что полезно для окружающей среды и повышает устойчивость.

Установки для майнинга биткойнов с водяным охлаждением, использующие микроконвективное охлаждение™, имеют PUE 1,03. Это означает, что на каждые 100 ватт мощности, потребляемой фермой для майнинга, только 3 ватта теряется на тепло. Сравните это с установками с воздушным охлаждением, которые имеют PUE 1,3 или выше, и легко понять, почему водяное охлаждение является более устойчивым вариантом.

Охлаждение с использованием оборотной воды с замкнутым контуром — более экологичная альтернатива охлаждению

Еще одно преимущество водяного охлаждения заключается в том, что оно позволяет майнерам повторно использовать воду, используемую для охлаждения буровых установок. От Флориды, потребляющей воду быстрее, чем ее можно заменить , до Калифорнии, сталкивающейся с экстремальными условиями засухи, США быстро осознают, что, хотя вода является возобновляемым ресурсом, он не безграничен. Горнодобывающая промышленность, которая, как ожидается, в этом году будет использовать 150 тераватт-часов электроэнергии, обязана внедрить устойчивые методы, которые не истощат местные водные ресурсы.

Как горняки могут рационально использовать воду? Майнинговые фермы, использующие водяное охлаждение с микроконвективной технологией, оснащены замкнутой системой оборотного водоснабжения. Это означает, что одна и та же вода используется снова и снова, что значительно снижает количество воды, необходимой для работы майнинг-фермы. Системы с замкнутым контуром используют всего несколько галлонов воды в течение всего срока службы системы. В отличие от систем с замкнутым контуром, некоторые из наиболее известных горнодобывающих установок с водяным охлаждением полагаются на подключения к объекту, которые могут использовать 10 000 галлонов воды в день, истощая местные озера и источники воды.

По мере того, как во всех Соединенных Штатах ощущается нехватка воды, горняки имеют все меньше доступа к воде для охлаждения своих буровых установок. Повторно используемая вода — отличный способ снизить потребность в пресной воде и повысить экологичность.

Избавьтесь от масла на фермах для майнинга

Еще одним преимуществом водяного охлаждения является то, что оно устраняет необходимость в охлаждающих жидкостях на масляной основе. Перекачка нефти требует больше энергии, чем воды, из-за ее высокой вязкости. Когда вы используете меньше энергии, вы экономите деньги на счетах за электроэнергию. Это одно из самых больших преимуществ водяного охлаждения.

Помимо того, что охлаждающие жидкости на масляной основе менее энергоэффективны, они также более дороги и оказывают большее воздействие на окружающую среду. Они сделаны из нефти, невозобновляемого ресурса, и когда они протекают, они могут загрязнять почву и воду. С другой стороны, охлаждающие жидкости на водной основе нетоксичны и биоразлагаемы. Таким образом, водяное охлаждение является более устойчивым вариантом для майнеров, стремящихся повысить свою эффективность.

Будущее майнинга биткойнов за зелеными

По мере того, как индустрия майнинга биткойнов будет развиваться, мы увидим, что постоянное внимание уделяется эффективности и устойчивости. Переход на возобновляемые источники энергии и принятие обязательств по сокращению углеродного следа повысят шансы горняков завоевать расположение сообществ, партнеров и инвесторов. Водяное охлаждение является одним из наиболее эффективных и экологически безопасных способов охлаждения майнинговых установок, и оно будет становиться все более популярным по мере того, как майнеры будут искать способы стать более экологичными.

Нравится:

Нравится Загрузка…

%d блоггерам нравится это:

Идеи по охлаждению майнинговых установок, помещений и ферм

Контролировать температуру в помещении ваших майнинговых установок летом может быть непростой задачей. Однако с этими идеями охлаждения, которыми я собираюсь поделиться с вами, я смог добиться невозможного, поддерживая стабильную работу 26 установок для майнинга eth в течение всего лета в металлическом здании без переменного тока.

Как лучше всего охладить майнинг-ферму? Встроенные вентиляторы и гибкие воздуховоды могут стать очень эффективным решением для охлаждения большинства майнинговых установок, поскольку в большинстве случаев блоки переменного тока следует считать дорогостоящими. В дополнение к вентиляции можно использовать дополнительные параметры конфигурации майнера, такие как напряжение и скорость вращения вентилятора, чтобы еще больше снизить температуру в помещении для майнинга.

Важность поиска прохладного, сухого места для запуска ваших установок для майнинга крайне важна для вашего успеха в зарабатывании криптовалюты, поэтому я хотел более подробно рассказать о том, что я лично делаю на обеих моих фермах, которые творят чудеса. в управлении моими проблемами с теплом без необходимости блока переменного тока.

Как поддерживать прохладу в комнате для майнинга

Моя первая комната для майнинга, которую я когда-либо построил, была фактически под моим домом несколько лет назад, когда S9 Antminer сокрушил сцену майнинга биткойнов.

Я начал с того, что запустил одну в своей запасной спальне, чтобы понять, что это за безумие, и вскоре понял, что эти машины никогда не предназначались для работы в жилых помещениях.

Имея еще четыре S9 из Китая и достаточное количество Rx 580 для сборки двух 6-карточных ETH-установок, я должен был быстро найти решение.

После некоторого мозгового штурма идея построить отдельную маленькую комнату в моем подполье показалась идеальным решением, поскольку там остается прохладно даже в летние месяцы.

Воздушный поток перемещается слева направо из-за того, что майнеры asic расположены с правой стороны, которые естественным образом всасывают воздух при добыче биткойнов.

Как вы можете видеть на картинке, справа у меня есть Antminers S9, которые втягивают холодный воздух из подполья через комнату и выбрасывают его через все каналы буровых установок в один воздуховод, который выбрасывает горячий воздух наружу, где он потом может рассеяться.

Если вы посмотрите на это изображение, я даже взял на себя смелость добавить два дополнительных встроенных вентилятора на стороне выпуска системы, чтобы еще больше помочь Antminers S9 в выпуске горячего воздуха. Канальный вентилятор 1×6″ и 1×8″.

Двойные встроенные вентиляторы для усиления вытяжки. Этот выхлоп выходит через вентиляционное отверстие наружу. Зеленые фильтры ОВК всасывают отфильтрованный воздух из ASICS.

Чтобы прикрепить воздуховод к S9, как вы видите на рисунке, вам необходимо заказать 4-дюймовые кожухи воздуховодов, которые идеально подходят к задней части S9..

Antminer S9 T9 L3+ E3 X 3 D3 120-мм охлаждающий кожух воздуховода вентилятора до 4-дюймового вентиляционного шланга (10 шт.) которые вы можете приобрести практически в любом домашнем складе или в магазинах.
Exhaust Hot AirDoor Closes Air Tight

По прошествии двух лет мои машины все еще работают хорошо, и у меня редко возникали какие-либо проблемы с обслуживанием этих установок, поскольку они никогда не ломались, если не отключалось электричество.

Единственные два улучшения, которые я бы добавил на данный момент, это звуковой барьер для предотвращения проникновения шума в дом и добавление клапана, который позволил бы мне направлять отработанный горячий воздух под дом в надежде нагреть паркетные полы в доме. зима.

26 GPU Mining Farm Cooling

Следующая сборка Должен признаться, я не знаю, о чем я думал, но после того, как мне захотелось майнить криптовалюту, я решил на этот раз пойти по-крупному и построить ферму для добычи металла размером 18 x 20 футов. магазин. Я не только купил магазин, но и потратил следующие три месяца на покупку достаточного количества графических процессоров, чтобы построить 26 ферм для майнинга.

Как только я установил конструкцию, мой приятель, электрик, подключил внутреннюю сеть к сети на 200 ампер, и наконец пришло время приступить к установке фронтонного вентилятора мощностью 1000 кубических футов в минуту.

Mining Grow Tent 10×10 с фронтальным вентилятором мощностью 3000 кубических футов в минуту и ​​двумя 12-дюймовыми встроенными вентиляторами в верхней части палатки. Растущая палатка 10×10 с двумя 12-дюймовыми воздуховодами в заднем потолке, которые соединяются с фронтонным вентиляционным вентилятором для вытяжки вне. Однако на момент съёмки дополнительный 12-дюймовый вентилятор ещё не был установлен.

В то время я не хотел тратить лишние деньги на изоляцию внутри, поэтому решил сэкономить, что, оглядываясь назад, было моей самой большой ошибкой. Несмотря на то, что мое здание получает приличное количество тени, у него все еще есть несколько часов утром и с 17:00 до 21:00, что я недооценил.

Оказывается, когда вы преодолеваете определенное количество майнинговых установок на своей ферме, становится еще одной ошибкой упаковывать их в палатку для выращивания. В то время я думал, что палатка может уменьшить количество пыли, но у нее было много горячих точек с закрытыми дверями, поэтому я отодвинул двери, чтобы дать буровым установкам больше дышать.

Первоначально я начал с фронтона вентилятора, но как только появилась идея гроу-тента, я решил подключить еще 2 12-дюймовых вентилятора, которые выпускают горячий воздух из верхней части палатки в 12-дюймовый воздуховод. Оттуда они соединяются вместе через 12-дюймовый Y-образный воздуховод, а затем все это окончательно соединяется с фронтальным вентилятором и выходит наружу.

После добавления всех этих вентиляторов можно было бы подумать, что этого будет достаточно, чтобы охладить мой магазин, но в первое лето у моих установок было так много проблем, что я знал, что мне нужно сделать что-то еще.

Итак, в начале следующей весны мне пришла в голову идея добавить дополнительный 12-дюймовый вентиляционный клапан к воздухозаборнику. Однако вместо того, чтобы разместить вентиляционное отверстие на солнечной стороне здания, я установил его на затененной стороне своего магазина.

Моя идея заключалась в том, чтобы я взял и соединил в цепочку 2 12-дюймовых вентилятора, чтобы получать много прохладного свежего воздуха, просто используя северную сторону магазина, где много тени.

После этого я провел еще несколько исследований покрытий, отражающих УФ-тепло, и смог найти источник, сделанный для металла. Единственная причина, по которой я обратил на это внимание, заключалась в том, что от металлического сайдинга исходило огромное количество тепла, которое передавалось на мои установки.

В дневное время температура, исходящая только от этой крыши, составляла около 130 градусов по Фаренгейту, прежде чем я нанесла УФ-покрытие. Обзоры продуктов со всего Гуама показали, насколько хорошо этот материал работает на крышах, и компания даже клянется, что сохраняет металлические поверхности при температуре окружающей среды даже в экстремальных условиях прямого солнечного света.

Заткнись и возьми мои деньги…

Увидев хорошие результаты от покрытия моей крыши, я теперь хочу, чтобы вся южная сторона моего шахтерского цеха была покрыта снаружи, чтобы посмотреть, смогу ли я сбрить еще несколько градусов. В дополнение к этому я добавлю изоляционные листы толщиной 1/2 дюйма к южной стене, чтобы убедиться, что внешние источники тепла не передаются внутрь.

Охлаждение майнинг-фермы летом

Еще одна хитрость, которую вы можете использовать для управления теплом, — это оптимизация настроек программного и аппаратного обеспечения вашей фермы.

Для карт AMD вы можете понизить напряжение вашей карты с помощью таких инструментов, как ваттман, который сокращает энергопотребление карт и снижает температуру.

Если вы используете Nvidia, вам необходимо снизить предел мощности карты с помощью MSI Afterburner.

Настройки вентилятора — еще один отличный способ управления нагревом буровой установки. Использование таких инструментов, как MSI Afterburner, позволяет установить несколько профилей для зимы и лета. Еще одна приятная особенность MSI AB — возможность создавать индивидуальные профили вентиляторов, что очень удобно, если у вас есть одна карта, которая работает теплее.

В зависимости от программного обеспечения для майнинга, на котором работают ваши установки, внутри есть дополнительные настройки, которые могут контролировать температуру каждого графического процессора. Такие майнеры, как Claymore, позволяют вам устанавливать температурные диапазоны для работы вашего оборудования.

Пример: Если я добавлю команды -tstart 65 -tstop 69 в конец моего файла Bat в Claymore, то мои карты перестанут майнить при 69 градусах и возобновят работу при 65 градусах. Обязательно ознакомьтесь с документацией Read Me каждого майнера, так как параметры для настройки температуры карты варьируются от майнера к майнеру.

Горнодобывающие палатки для выращивания

Хорошо, как вы можете видеть на картинке, моя попытка справиться с пылью с помощью палатки для выращивания 10×10 была плохой идеей для моей ситуации.

Честно говоря, если бы он находился в подвале или в гораздо более прохладной среде, он бы творил чудеса, но для 26 Eth буровых установок в металлургическом цеху в условиях жаркого лета не такая уж хорошая идея.

Теперь, если бы я занимался майнингом внутри дома с 2 или 3 буровыми установками, я бы использовал палатку для выращивания и поставил ее возле окна, где я мог бы циркулировать воздух через палатку и через окно.

Несколько советов по этому поводу: если вы решите использовать палатку, обязательно поместите впускной канал там, где воздух поступает в палатку, внизу, чтобы он мог проходить вверх к креплениям.

Кроме того, вы хотите убедиться, что у вашего вентилятора достаточно кубических метров в минуту, чтобы создать отрицательную тягу, что означает, что ваша палатка должна всасываться, когда все закрыто.

SIDENOTE: Если вы занимаетесь добычей полезных ископаемых внутри дома, возможно, вам стоит обратить внимание на эти более тихие вентиляторы, но они стоят дороже из-за удобства.

Охлаждение майнинг-рига

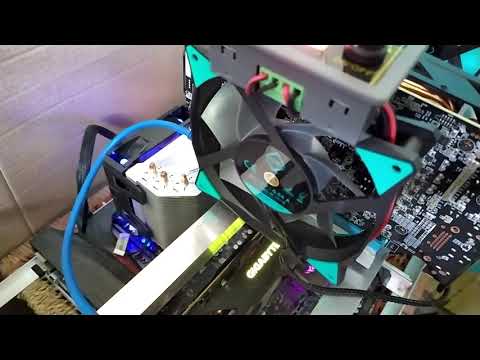

Установка дополнительных вентиляторов на раму майнинг-рига — еще один отличный способ быстро отвести тепло между платами. Как я уже говорил, чем быстрее вы отводите тепло от своих установок, тем эффективнее они становятся.

Большинство вспомогательных вентиляторов, которые я использую на своей ферме, изготовлены из Сан-Эйс или Сильверстоун, поскольку они, как правило, перемещают достаточное количество воздуха. Я хотел бы упомянуть одну вещь: постарайтесь не экономить на компьютерных вентиляторах, поскольку некоторые из них вообще не двигают воздух, и вы просто потратите деньги впустую.

Вы можете приобрести эти крутые платы-разветвители для вентиляторов, которые добавляют больше портов для вентиляторов, не нуждаясь во всех дополнительных длинных кабелях, что удобно, когда вы пытаетесь соединить их вместе. Однако вам понадобится запасной 4-контактный кабель Molex для питания платы в конфигурациях с несколькими вентиляторами.

Если у вас есть вопросы или вы нашли решение получше, чем упомянутое здесь, оставьте комментарий ниже. Кроме того, ознакомьтесь с нашим руководством по лучшим вентиляторам для майнинг-ферм, чтобы узнать больше о решениях для охлаждения.

Сухой метод охлаждения фермы для майнинга биткойнов

Академия Рахмати

Искать…

Академия Рахмати

Академия Рахмати

My Video Training Courses

Академия Рахмати | آکادمی رحمتی

Мои академические курсы

Python

Финансовые рынки

Блокчейн

Фонд

Архитектор решений (CBSA)

Разработчик

Финансовый

Инфраструктура фермы.0003

Как войти в индустрию майнинга криптовалюты

Сколько зарабатывает майнер

Сухая система охлаждения для фермы майнинга биткойнов

Рассчитать рентабельность инвестиций для фермы майнинга биткойнов

WhatsMiner M3 Руководство по эксплуатации

Карта майнинга биткойнов

Распределение пула биткойнов

Кембриджский индекс потребления электроэнергии биткойнами

Нагрузочный список, расчеты и определение размера генератора

Ведущий академический исследователь

Source

MATLAB

Netwrorking Roadmap

Practical Packet Analysis

CompTIA Network+

Cisco Packet Tracer

MikroTik

Windows Server 2012

VMware Workstation

Data center

Cyber ​​Security

Capture The Flag ( CTF)

Контрольный список контрольных показателей СНГ

Практические тесты | Quiz Lab

MyThesis & Articles

Магистерская диссертация и защита

Powered By GitBook

Сухая система охлаждения для фермы по добыче биткойнов

Практическое видение

Обзор

Прежде всего, необходимая вам система охлаждения зависит от региона, в котором построена ваша ферма . Например, для очень холодных мест, таких как Исландия или север Канады, у вас есть всего 2 или максимум 3 месяца теплой сложной погоды.

Посоветуйте

Поэтому лучше не тратьте много денег на очень дорогие системы охлаждения, так как вы будете использовать их всего 2-3 месяца.

Помимо вышеупомянутого, современные крупные майнинговые фермы используют два метода, которые я делю на сухой и мокрый методы. В сухой системе вы больше концентрируетесь на воздушных промышленных вентиляторах для отвода выделяемого тепла от ваших майнеров, а в влажной системе вы используете системы жидкостного охлаждения или иммерсионное охлаждение вокруг ваших майнинговых чипов для их охлаждения. вниз.

Ниже я хочу подробнее рассказать о наиболее типичном способе охлаждения, называемом воздушным охлаждением или сухим методом .

Давайте начнем с простого примера майнинговой фермы размером земли 100 квадратных метров (например, длина 25 метров, ширина 4 метров и высота 3 ). Рассмотрим два сценария на основе формирования стойки:

1. 1

   .

   По ширине

2. 2

   .

   На основе длины.

По ширине ставим стеллаж или наши полки параллельно самой короткой стене или по ширине стены . Аналогичная схема показана на рисунке ниже:

по ширине

Характеристики

• Таким образом, большее пространство расположено за полками , по длине, перпендикулярно стойкам.

• всасывающая сторона шахтеров должна быть направлена ​​в большее пространство сзади, а выходящий воздух должен выбрасываться на переднюю стенку вентиляторами.

• Полки лучше располагать снизу вверх от и охватывать все высоты, а в их можно расположить на расстоянии 0,5–1,0 метра от передней стены.

• Передняя стенка будет закрыта несколькими большими промышленными вентиляторами в один ряд или меньшие по размеру вентиляторы, но большее их количество в двухрядных формах снизу вверх. На рис. выше один большой вытяжной вентилятор установлен на передней стенке для отвода отработавшего горячего воздуха горняков в окружающую среду.

Имейте в виду, что охлаждение отработанного воздуха горнодобывающих машин является безумным трудом и экономически обоснованным ! Следовательно, первая задача состоит в том, чтобы вытянуть горячий воздух, а затем посмотреть, нужны ли вам кулеры за воздухозаборником вашей машины.

• В форме полки по ширине, так как у нас осталось гораздо больше свободного места за стойкой шахтера , поэтому мы можем использовать еще один вентилятор водяного охлаждения или так называемые подушки и вентиляторы ( вода льется на подушку) для подачи необходимого холодного воздуха в горнодобывающие машины. На приведенном ниже рисунке вы видите испарительную охлаждающую панель в сочетании со струйным вентилятором (в основном используется для теплиц), которые также эффективны для майнинг-ферм:

• Также, если климат региона не очень теплый можно использовать только увлажнители без вентилятора .

• Некоторые используют сплит-кулеры за полками для майнинга для охлаждения всасываемого воздуха, а в более крупных масштабах они используют большие чиллеры для охлаждения пустого пространства за стойками в качестве эффективного воздуха для всасывания майнеров.

• На самом деле это во многом зависит от климата и состояния региона. Общая схема также показана на рисунке ниже, чтобы лучше представить метод охлаждения майнинговой фермы в форме ширины.

Почему шахтерские эстакады вытянуты не в продольном направлении здания, а в ширине-форме?

Ответ.

Ответ заключается в том, чтобы предоставить больше пустого пространства, чтобы использовать необходимое время для охлаждения всасываемого воздуха без больших затрат электроэнергии. Аналогичный метод применяется и в инфраструктуре центров обработки данных. Это называется двухпроходной системой охлаждения , которая предназначена для разделения входных и выходных каналов друг от друга для большей экономии энергии.

Меньшие модули прокладки с водозабором для снижения температуры входящего воздуха, проходящего через отверстия прокладки.

• Как я уже сказал, испарительные подушки можно использовать без каких-либо вентиляторов, как единственные каналы подачи чистого воздуха в задней стенке на достаточном расстоянии от полок шахты, чтобы влага, создаваемая от подкладок, не влияла на производительность машины. !

Внимание

Вышеупомянутый метод на основе ширины равен не эффективный способ с точки зрения использования площади и земли.

В методе ширины-формы основной задачей является охлаждение , поэтому он построен с пустым большим пространством для охлаждения всасываемого воздуха.

Однако в более прохладных районах для проектирования майнинговой фермы используется удлиненная форма.

Метод на основе длины

• В методе на основе длины мы можем расположить полку вдоль длины здания и перпендикулярно ширине области.

• Таким образом, у вас есть доступ к гораздо большему пространству для развертывания больших полок для размещения гораздо большего количества майнинговых машин внутри них.

• Кроме того, в аналогичном виде на рисунке ниже вы можете видеть, что в потолке установлены вентиляторы для подачи холодного воздуха в зону воздухозаборников машин, а задняя часть майнинговых машин в полках изолирована. со специальными шторками с другой стороны для предотвращения смешения входящего и выходящего воздуха.

• Потолочные вентиляторы могут использоваться для всасывания или для нагнетания воздуха, в зависимости от вкуса проектировщика и состояния проекта.

• В некоторых других конструкциях используются продольные конструкции с боковыми вентиляторами по ширине фермы, как показано ниже. Тем не менее, этот тип конструкции хорош для очень маленьких ферм , а для больших и длинных ферм не подходит , так как боковые вентиляторы должны всасывать выходящий воздух с больших расстояний фермы!

• Схематическая форма метода на основе длины очень хорошо показана на рисунке ниже. Как видите, испарительно-пылевые прокладки в продольных стенах и за шахтерами на стороне всасывания, а также мощные моторные вентиляторы в потолке посреди фермы высасывают отработанный горячий воздух наружу! На самом деле эффективная форма заключается в развертывании вентиляторов в середине потолка, которые высасывают горячий воздух, а затем выдувают охлаждающий воздух вниз.
