Затвор дисковый поворотный BF
Дзен
Дисковый затвор серии BF предназначен для использования в системах теплоснабжения, водоподготовки, водоснабжения, пожаробезопасности, а также для различных промышленных применений.
Дисковый затвор обеспечивает безупречное перекрывание трубопровода для различных видов жидкостей, газов, а также для вязких сред. Дисковый затвор Ду 50-300 мм рассчитан на рабочее давление 16 бар, а Ду 350-600 мм – на рабочее давление 10 бар.
Материал корпуса – ковкий чугун, материал перекрывающего диска – либо ковкий чугун с электролитическим никелевым покрытием, либо – нержавеющая сталь марки 1.4401. Материал вала – нержавеющая сталь. Эластичное седло укреплено фенольной смолой и может быть заменено в полевых условиях. Седло изготавливается из пластических материалов EPDM, NBR (BUNA-N) или VITON (по специальному заказу).
Дисковый затвор серии BF разработан и изготовлен согласно стандартам DIN 3230, BS 5155 и API 609.
Корпус клапана имеет монтажную длину согласно DIN 3202, часть 3, К1 (что соответствует ISO 5752 – 20), а также API 609.
Шейка (шток) корпуса рассчитана на слой теплоизоляции толщиной 50 мм и обеспечивает удобство доступа при установке привода. Высокая прочность и стабильность конструкции корпуса обеспечивает надежность затвора в трубопроводе под давлением до 16 бар, в том числе и в качестве оконечной запорной арматуры.
Конструкция затвора соответствует требованиям нормативно-технической документации ГОСТ 13547-79. По требованиям безопасности затвор соответствует ГОСТ 9544-93 и ГОСТ 12.2.063-81.
Приемо-сдаточные испытания проводятся Watts Industries на стендах по ISO5208, DIN3230. Герметичность закрытия затвора соответствует ГОСТ 9544-93 класс «А». Затвор сертифицирован по ГОСТ Р, сертификат POCC DE.АИ46.B00523 от 08.08.2006 г. (№ 7017865, Приложение 1430820). Сертификационные гидравлические испытания затвора осуществлены ИЦ АНО “МАШЭЛТЕСТ”(Протокол № 1430-06/МЭТ от 24.07.2006 г.), гигиенические испытания ГЛЦ Госсанэпиднадзора (Санитарно-Эпидемиологическое Заключение № 78.01.03.
515.П.002350.05.04 от 13.05.2004 г.)
Перекрывающий диск укреплен на валу штырями (штифтами), его форма минимизирует турбулентность потока и обеспечивает максимальный коэффициент Kv.
Отшлифованные и отполированные края диска, получаемые в результате прецизионной обработки, обеспечивают безупречную герметичность закрытия и равномерность контакта с максимальной поверхностью седла, что уменьшает вращательный момент и увеличивает срок эксплуатации.
Подшипниковые втулки, установленные на валу, служат для опоры и центрирования вала. Абсолютно неподверженные коррозии, они полностью предохраняют от гальванической коррозии вал и существенно уменьшают момент поворота и трения. Единый сквозной вал защищен от смещения в вертикальном направлении и обеспечивает безупречность поворотного хода диска.
Двустороннее уплотнение вала предохраняет от засорения в области вращения и является дополнительной гарантией герметичности закрытого затвора.
На шейке затвора имеется горизонтальный монтажный фланец (согласно ISO 5211, ч.
1), который служит для установки поворотного рычага, червячной передачи или привода.
Седло является дополнительной опорой и предохраняет уплотнительную манжету от смещения. При монтаже затвора оно обеспечивает полную герметичность контакта с ответными фланцами, не требуя дополнительных фланцевых уплотнений. Материал седла и качество обработки краев диска гарантируют минимальный износ поверхностей.
Седло предотвращает контакт между жидкостью (средой) и цапфами (шейками) вала.
Внешний вид
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Диапазон температур рабочей среды -40°С до +130°С (кратковременно до 150°С)
- Температура окружающей среды от -45°С до +50°С
- Максимальное рабочее давление PN16 – 1,6 МПа (16 бар).
-
Корпус – ковкий чугун GGG-40, порошковое эпоксидное покрытие (печной обжиг) – для пищевых сред, толщина не менее 150 мкм. Размеры фланцевой посадочной части для привода отвечают требованиям ISO5211, часть 1.
Монтажная длина согласно ISO5752-20. - Диск – ковкий чугун GGG-40, никелевое покрытие, по запросу – нержавеющая сталь 1.4401. Специальная обработка по краю для уменьшения поворотного момента.
- Вал – цельный, нержавеющая сталь 1.4401, с уплотнительными кольцами – нитрил (NBR).
- Уплотнительная манжета – EPDM (полимер этилен-пропилен-диен-каучук). Или NBR.
- Подшипниковые втулки на валу – Ду50-300 тефлон (PTFE), Ду 350-600 бронза.
- Штифты (крепление диска на валу) – нержавеющая сталь 1.4401.
Монтажная длина согласно ISO5752-20.
- Ручка-рычаг (ковкий чугун GGG-40) с фиксатором, укомплектована зубчатым стальным указателем угла поворота диска (зубчатый сектор 10 положений) и крепежом.
КОМПЛЕКТНОСТЬ
В комплект поставки входят:
- Затвор дисковый поворотный (1 шт.),
- упаковка (1 шт.) ручка-рычаг (До Ду 300),
-
паспорт (1 экз.
УПАКОВКА И ТРАНСПОРТИРОВКА
При хранении и транспортировке следует оберегать дисковый затвор от условий избыточной влажности и температуры окружающей среды ниже -50°С. Необходимо аккуратно распаковывать и монтировать затвор во избежание механических повреждений отдельных элементов. Механическое повреждение затворва при распаковке и монтаже делает гарантию изготовителя недействительной.

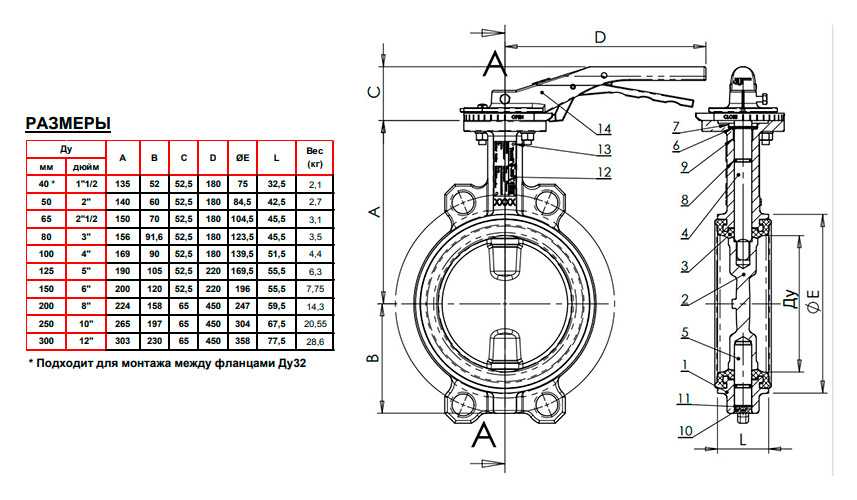

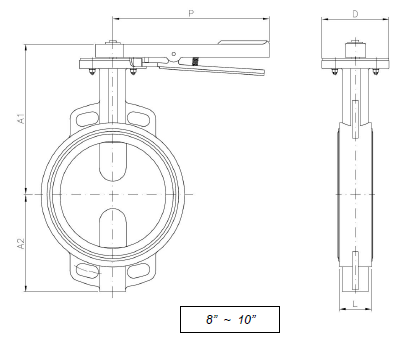

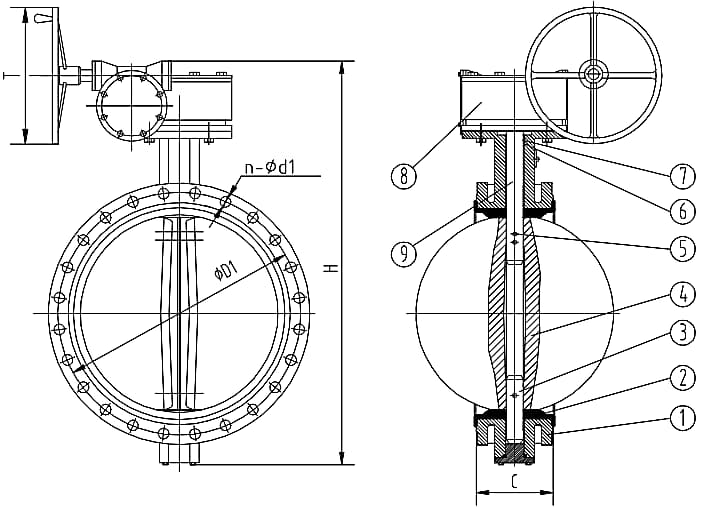

Размеры
Таблица технических характеристик
Диаграмма зависимости пропускной способности от диаметра условного прохода
Пропускная способность Kv полностью открытого дискового затвора зависит от Ду и позволяет определить для соответствующих значений расхода потерь давления на затворе.
Потери давления рассчитываются по формуле:
Коэффициент потерь давления на дисковом затворе в зависимости от степени открытия
Коэффициент потерь давления на дисковом затворе в зависимости от степени открытия позволяет определить потери давления при определенной скорости потока:
МОНТАЖ
Необходимо убедиться в том, что уплотнительная манжета не повреждена.
Следует также удостовериться в отсутствии повреждений и дефектов на ответных фланцах. Должна быть обеспечена соосность обоих ответных фланцев. Дисковый затвор не должен использоваться для корректировки соосности ответных фланцев (труб). Расстояние между ответными фланцами должно обеспечивать удобство установки и монтажа дискового затвора. Диск должен во время монтажа не выступать за уровни лицевых поверхностей корпуса затвора (т.е. должен находиться в дроссельном положении), однако не должен быть полностью закрыт. Затворы центрируются визуально по лицевым поверхностям фланцев и фиксируются фланцевыми болтами (достаточен крепеж на паре противоположных отверстий затвора). После центрирования необходимо осуществить поворот диска, чтобы убедиться в его беспрепятственном вращении. Затем следует постепенно затянуть гайки на фланцевых болтах. При этом осуществляется контроль равномерности затягивания болтов и отсутствия промежутков между корпусом затвора и ответными фланцами. Окончательное затягивание болтов должно не допустить последующего ослабления соединения.
ДЕМОНТАЖ
Перед осуществлением демонтажа необходимо:
- Полностью опорожнить трубопровод.
- Обеспечить доступ воздуха в трубопровод для выравнивания давлений.
- Закрыть дисковый затвор.
Затем следует ослабить фланцевые болты. При необходимости может использоваться подъемно-транспортное оборудование, которое должно быть подведено к дисковому затвору. После этого можно удалить фланцевые болты и осторожно вынуть дисковый затвор.
Следует предусмотреть возможность вытекания остатков жидкости (транспортируемого вещества) из трубопровода после удаления дискового затвора.
ОБСЛУЖИВАНИЕ
Дисковые затворы серии BF не нуждаются в регулярном техническом обслуживании, смазке и т.п. в течение всего периода эксплуатации затвора. В качестве профилактического осмотра в период эксплуатации затвора можно рекомендовать следующие мероприятия:
- периодически осуществлять полный поворот диска затвора – от полностью открытого до полностью закрытого состояния и обратно,
- периодически проверять все элементы крепежа поворотного рычага (ручки) – возможность их беспрепятственного отвинчивания и завинчивания,
-
удостоверяться в безупречной герметичности дискового затвора в области фланцевых поверхностей и шейки корпуса (вала).
Таблица крутящих моментов (Нм) для выбора электропривода для дискового затвора BF
Типы и номера артикулов
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
На все затворы серии BF, при соблюдении условий хранения транспортировки и монтажа, установлен гарантийный срок эксплуатации 12 месяцев с даты продажи. Гарантия осуществляется силами сервис центров компаний партнёров фирмы Watts Industries. Срок службы затвора составляет не менее 30 лет, при соблюдении всех необходимых правил эксплуатации.
Гарантийный срок – 1 год со дня ввода в эксплуатацию при условии соблюдения потребителем требований к монтажу и эксплуатации, изложенных в настоящем паспорте.
Рекламации и претензии к качеству товара принимаются сервис центрами официальных дилеров компании Watts Industries в России.
При предъявлении претензии к качеству товара покупатель предоставляет следующие документы:
1) Заявление в произвольной форме, в котором указывает:
- наименование организации или покупателя;
- фактический адрес покупателя и телефон для контакта;
- краткое описание параметров системы, где использовалось изделие;
-
краткое описание дефекта.
2) Документ, свидетельствующий о покупке изделия (накладная).
3) Гарантийный талон.
Изготовитель: “WATTS INDUSTRIES Deutschland GmbH”, Германия
Поставщики: “ЛИТ Трейдинг”, г. Москва,
ГК “Водная техника”
