Подключение пожарной техники к насосной АПТ : работа и описание

Содержание

1. Подключение пожарной техники к насосной АПТ
2. Кратко о насосной станции
3. Требования к насосной станции
4. Общие нормы и требования
5. Как подключить машину к насосной АПТ
6. Тушение товарного парка
7. Что запомнить

Здравствуйте, уважаемые читатели.

В этой статье мы с вами рассмотрим вопрос, как правильно должно выполняться подключение пожарной техники к насосной АПТ.

Покажем, с помощью чего пожарный автотранспорт подключается к насосной,

на какой высоте располагаются патрубки,

каков расход огнетушащего вещества,

как подключать машину к насосной станции АПТ на нестандартных объектах.

Приведем нормативную часть.

Подключение пожарной техники к насосной АПТ

Насосная установка автоматического ПТ с одной стороны и пожарная автомашина – с другой.

Казалось бы, все просто. Соединили рукавом патрубок с автомобилем и можно тушить пожар.

Но, если посмотреть на это с точки зрения норм и правил, то не все так однозначно.

Неправильное подключение может привести к необратимым последствиям и усугублению ситуации.

Поэтому  нам надо твердо знать правила и порядок подключения насосной АПТ и служебной машины.

Кратко о насосной станции

Что это за установка?

Насосная станция пожаротушения – это система коммуникационных линий и оборудования, которые предназначены для перекачки огнетушащего состава из одного места в другое.

Вода или пена в таких установках перекачивается под давлением.

Насосная станция АПТ обычно оборудуется несколькими насосами, около 2-5 шт.

Различают стационарные и мобильные насосные станции.

По размещению – подземные и наружные.

Помещение насосной относят к I категории по обеспеченности подачи воды и к I категории по ПУЭ.

Перед входом в насосную расположено световое табло «Насосная станция», подключенное к основному аварийному освещению.

Комплекс размещается на подземном, цокольном или первом этаже здания.

Насосные с машинным залом площадью 9*6 м²оборудуются ВПВ.

Расход воды водопровода должен быть не менее 2,5 л/с.

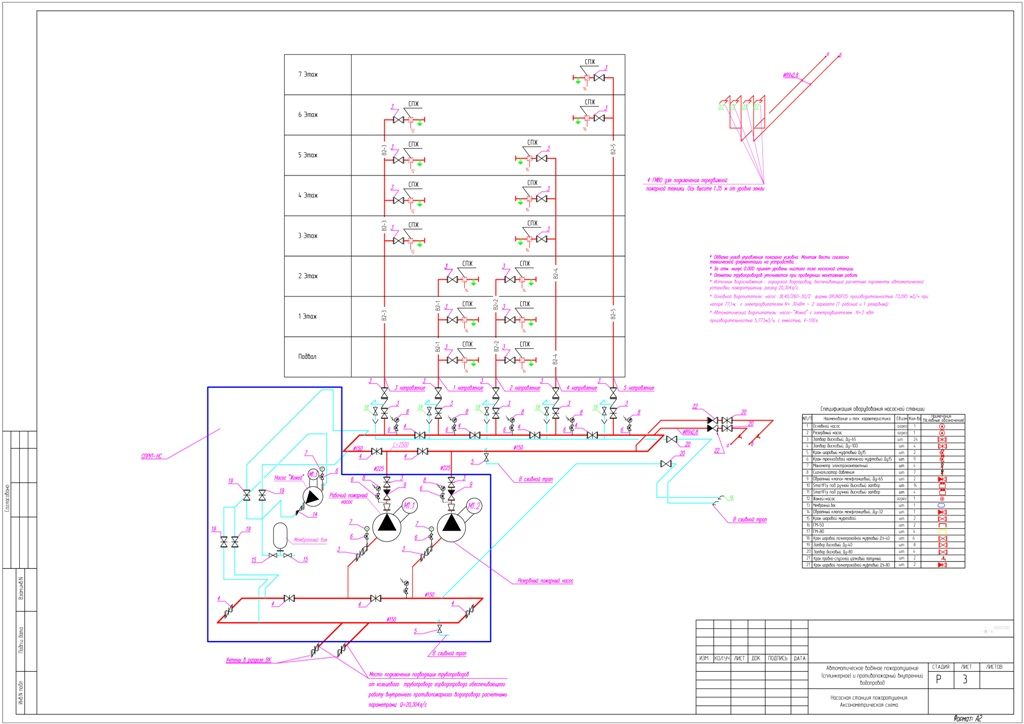

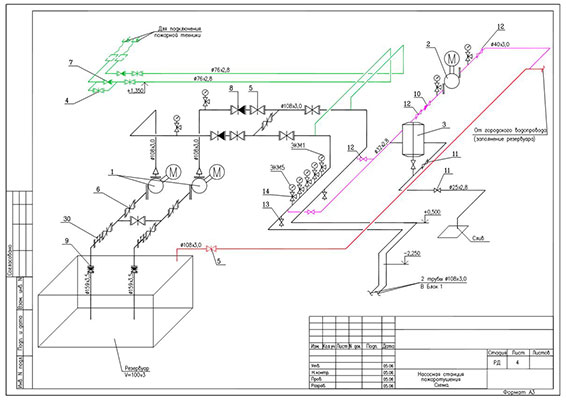

Для наглядности, дорогой читатель, приводим здесь примерную схему насосной станции АПТ.

Требования к насосной станции

Для этого помещения нормативной документацией устанавливаются отдельные требования.

Эти правила помогут Вам в целях правильного подключения к насосной пожарного автомобиля.

Приводим их ниже.

• Здание насосной станции ПТ отделяют от других помещений противопожарные перекрытия и перегородки. Предел огнестойкости таких конструкций REI 45.
• Температура воздушной среды в насосной АПТ должна находиться на отметке от +5 °С до +35 °С.
• Влажность воздуха в помещении – не выше 80 % при +25 °С.
• Аварийное и рабочее освещение строения 10 лк и 75 лк, соответственно, согласно СНиП 23-05-95.

• В насосной АПТ предусматривается телефонная связь с помещением диспетчерской или пожарного поста.
• п. 5.10.37 СП 5.13130.2009: предусматривается измерение температуры подшипников, уровня аварийной затопляемости, давления в каждом насосе.
• п. 5.9.6 СП 5.13130.2009: резервный и жокей-насос выключаются при задействовании главного насоса.
• п. 5.9.8 СП 5.13130.2009: жокей снабжается измерителем и датчиком давления. Либо вместо них ставят электроконтактное устройство.
• п. 4.1.18 СП 10.13130.2009: в строениях без отопления вне насосной АПТ внутренние водопроводы могут быть сухотрубными.

• п. 4.1.11 СП 10.13130.2009: для сухотрубных комплексов, располагающихся в неотапливаемых строениях, ЗРА размещают в помещении с отоплением. Во избежание замерзания воды, после огнетушения, обязательно опорожняйте водопровод.
• п. 5.10.32 СП 10.13130.2009: каждый насос на напорном участке комплектуется задвижкой, обратным клапаном и прибором измерения давления, на участке всасывания – измерителем давления и задвижкой. Если насос работает на всасывание без подпора, то в этом месте задвижка не нужна.

Общие нормы и требования

Выберем главные нормативные документы, касающиеся насосных агрегатов и передвижной техники ПТ.

Пройдемся по пунктам эти документов.

• п. 5.10.19 СП 5.13130.2009: для подсоединения автоматического средства огнетушения к служебной технике необходимо предусмотреть номинальный диаметр водопровода не меньше DN 80. Патрубки выводятся наружу по высоте 1,35±0,15 м и оборудуются соединительными головками ГМ 80. Самый большой показатель расхода ОТВ должен быть у диктующей секции АУПТ.
• п. 5.2.23 СП 5.13130.2009: для АУПТ спринклерного типа на распределительном и питающем трубопроводе с DN 65 или большим диаметром возможен монтаж ПК, в соответствии с ГОСТ Р 51844, ГОСТ Р 53331, ГОСТ Р 51115, ГОСТ Р 53279, ГОСТ Р 51049, ГОСТ Р 53278, а также первичных устройств пожаротушения, в соответствии с СТУ.

• п. 5.10.20 СП 10.13130.2009: Вне сооружения насосной АПТ должно находиться минимум два ввода с соединительными головками, для подсоединения не меньше двух машин.
• п. 4.1.15 СП 10.13130.2009: При подсоединении насосной АПТ к пожарной технике ВПВ у каждой зоны сооружения высотностью от 17-ти этажей предусматривают два выводимых наружу патрубка с ГМ-80. Также необходимо устанавливать в насосной задвижку для наполнения емкости огнетушащим составом и обратный клапан.
• ГОСТ Р 12.4.026-2001: в зоне расположения сухотрубного стояка размещается знак пожарной безопасности с пояснительной подписью, согласно требованиям п. 6.3.3.4 ГОСТа.
• п. 5.1.2 ГОСТ Р 12.4.026-2001: средства противопожарной защиты, т.е. участки патрубков с головками ГМ 80, окрашиваем в красный цвет.

• п. 6.1.3 ГОСТ Р 12.4.026-2001: плоский знак пожарной безопасности с наружным расположением, т.е. место подключения пожарного техники, должен быть световым и питаться от сети наружного электроснабжения.
• Письмо ВНИИПО № 1987эп-12-1-4 от 12 апреля 2017 г.: подача огнетушащего вещества через патрубки с головками 80 мм снаружи насосной АПТ должна производиться от пожарной машины в напорные водопроводы насосного оборудования АУПТ.

Требованиями регламентируется монтаж в сооружении насосной АПТ дозирующих и пожарных насосов в количестве не меньше двух. Обязательно должен быть один резервный насос.

Проектирование допускает использование готовых насосных конструкций или отдельных насосов.

Вместе с АУПТ обычно применяется центробежное насосное оборудование.

Узел подключения пожарной техники к насосной станции может располагаться у стены, либо в нише стены.

А если у нас в здании имеется наружная декоративная или стеклянная стена?

В этом случае патрубки из насосной также необходимо выводить на улицу.

Предусматривается ниша с пожарным шкафом, который опирается на пол.

Рукава к УПТ присоединяем точно так же, с помощью соединительных головок.

Как подключить машину к насосной АПТ

Исходя из вышеназванных требований к насосной станции и подключению к ней пожарных машин,

можно коротко описать общий порядок подключения.

1. Из насосной станции тушения пожара наружу выводится УПТ с патрубками 80 мм, на высоту 1,35±0,15 м. (Предусматривается пожарный кран).
2. К этим двум или более патрубкам с головкамиГМ 80 присоединяем пожарные рукава.
3. Рукавные линии подсоединяем к пожарному автомобилю для подачи огнетушащего вещества от автомобиля в установку пожаротушения.
4. Насосная станция начинает работу.

И здесь есть свои нюансы.

Во-первых, расчетная пропускная способность у соединительного узла для ГМ-80 на один патрубок – 10 л/с.

Но лучше использовать УПТ на большее количество головок – 4, 6, или даже 8.

Да, один патрубок пропустит 10 литров, но всегда лучше иметь запас этого расчетного показателя.

Другой момент связан с возможным разрывом пожарного рукава, как правило, в нижней части.

Конечно, рукав может порваться и от износа.

Но в основном это случается из-за избыточного нагнетания давления,

когда, например, решают задействовать последовательно два пожарных насоса.

Кроме этого, если ПК монтируются на распределительных и питающих водопроводах водяной АУПТ,

то для соединения пожарной машины с насосной АПТ используются общие водопроводы

с минимальным диаметром DN 80, патрубками, с высотой установки 1,35±0,15 м с головками ГМ 80.

Но если у нас ВПВ, то каждый участок внутренней сети в сооружении высотой от 17-ти этажей

предполагает 2 выводимых наружу патрубка ГМ 80 с монтажом в помещении задвижки и клапана обратного.

Тушение товарного парка

Потушить такой объект – задача непростая.

Все нефтехранилища в обязательном порядке оборудуются установками пожаротушения,

как объекты повышенной пожароопасности.

Сам парк всегда ограничивается по периметру ограждающей стеной или обвалованием,

если емкости с нефтепродуктом располагаются на земле.

При подземных, углубленных в грунт резервуарах периметр парка ограждается противопожарными проездами или дорогами.

Здесь в качестве ОТВ применяют пену низкой или средней кратности, согласно СП 155. 13130.2014.

Подают состав на поверхность горящего продукта или к основанию самого резервуара, в слой нефтепродукта (подслойное тушение).

В товарном парке используется оборудование водяного охлаждения, необходимое в процессе огнетушения.

Для этой цели применяется кольцевой подземный водопровод с установленными на нем пожарными гидрантами.

Насосная установка АПТ в этом случае также располагается под землей.

От растворопровода вовне выводятся патрубки для подсоединения мобильной пожарной техники.

И здесь тоже допустимо использование труб с диаметром DN 80 для соединения их с пожарными рукавами ГМ-80.

УПТ может иметь до 8-ми стыковых соединений.

Для тушения резервуарных парков применяются пожарные вышки.

Резервуары располагаются в два или более рядов по группам.

Но к ним должен быть доступ для проезда пожарной техники?

Конечно, такой доступ предусматривается.

При наземном расположении хранилищ к каждой группе резервуаров

оборудуются пожарные проезды внутрь обвалования для доступа пожарных автомобилей.

Что запомнить

Подведем итоги, дорогие читатели, и по традиции выделим основные моменты нашего обзора.

• При подсоединении пожарной автомашины к насосной АПТ придерживайтесь указаний СП 5.13130.2009, СП 10.13130.2009, ГОСТ Р 12.4.026-2001.
• Показатели соединения: DN трубопровода от 80 мм, высота выводимых из насосной участков труб 1,35±0,15 м, соединительные головки ГМ-80.
• Пропускная мощность УПТ для ГМ 80 на один патрубок – 10 л/с.
• Если высота здания больше 17-ти этажей, то на ВПВ надо устанавливать задвижку и обратный клапан, а каждый участок водопровода должен иметь два патрубка ГМ-80 для подсоединения передвижной пожарной техники.
• Для огнетушения резервуарных парков используются пожарные вышки с лафетными стволами.

Подключайте пожарную технику к насосным станциям АПТ правильно,

и проблем с расходом ОТВ или других затруднений у Вас никогда не возникнет.

До встречи в следующей статье!
