Петля Тихельмана – frwiki.wiki
Tichelmann цикл , иногда англизировал в цикле Tickelman , является гидравлической сетью балансировки устройства . Он получил свое название от немецкого физика Альберта Тихельмана (1861–1926).
Резюме
- 1 принцип
- 2 Достоинства и недостатки
- 3 Примечания и ссылки
- 4 См. Также
- 4.1 Связанные статьи
Принцип
Принцип петли Тихельмана применительно к солнечной батарее.
Принцип петли Тихельмана заключается в выравнивании перепадов давления между различными ветвями замкнутой гидравлической сети (отопление, кондиционирование, солнечная сеть и т. Д.) Путем присвоения каждой из них одинаковой длины, одинаковых изгибов и одинакового оборудования. Таким образом, каждая ветвь сети обеспечивает одинаковый перепад давления без необходимости оснащения сети балансировочными клапанами .
Преимущества и недостатки
Основным преимуществом петли Тихельмана является создание схемы, балансировка которой происходит естественным образом, без необходимости какого-либо вмешательства в регулировку или оборудования, такого как балансировочные клапаны.
Но такая балансировка возможна только, с одной стороны, если оборудование, находящееся в сети, не подвергается манипуляциям (возможна работа в тепловой сети, в которой радиаторы оснащены термостатическими клапанами, а не регулирующими клапанами. Например, ручное отключение) ; и с другой стороны, если сети в точности похожи.
Примечания и ссылки
- ↑ a и b « Откройте для себя центральное отопление – Варианты – Петля Тихельмана » на Elyotherm (по состоянию на 7 марта 2019 г. )
- ↑ (in) ” Система Тихельмана ” на Grundfos , (по состоянию на 7 марта 2019 г. ) .
- ↑ « Выбор распределительного контура – Подключение котлов к первичному контуру » , на Énergie +, Инструмент принятия решений по энергоэффективности в зданиях третичного уровня (по состоянию на 7 марта 2019 г. )
Смотрите также
Статьи по Теме
- Балансировка (гидравлическая)
Отопление, вентиляция и кондиционирование | |
|---|---|
| Основные концепции | Скорость смешивания ( дюймы ) · Закрытые и закрытые · Физическое тепло · Механический компрессор · Температурный комфорт · Конвекция · Разбавление · Внутреннее потребление энергии ( дюймы ) · Динамика жидкости · Энтальпия · Энтальпия изменения состояния · Тепловой насос и цикл охлаждения (дюймы) · влажность · Проникновение · Контроль шума (en) · Взвешенные частицы · Давление водяного пара · Психрометрия · Термическое отслоение (en) · Термодинамика · термопечать · термотрансфер |
| Технология | Барьер воздуха (в) · Автономное здание · Антифриз · Солнечный коллектор · Центральный Солнечные батареи · Центральное отопление · Электрическое отопление · Охлажденные балки (в) · Охлажденная вода (в) · Кондиционер · Воздух естественно холодной воды · Кондиционирование автомобиля · солнечной охлаждение · Постоянный объем воздуха (дюйм) · Специальная система наружного воздуха (дюйм) · Регулируемая вентиляция ( дюйм ) · Вытесняющая вентиляция ( дюйм ) · Вентиляция с рекуперацией энергии ( дюйм ) · Принудительное воздушное отопление · Принудительный газовый поток (en) · Естественное охлаждение · Пассивный корпус · Гидроника (en) · Кондиционирование воздуха для хранения льда (en) · Тепловая инерция · Теплоизоляторы · Теплоизоляция · Вентиляция кухни (en) · Охлаждающая жидкость · Смешанная вентиляция (en) · Microgeneration (in) · Natural вентиляция (в) · парах · напольного нагрев · Radiant охлаждение (в) · Radiant · смягчение Радона (в) · воздухе рекуперация тепла оборудования несвежего · поглощения газа Холодильник · Refrig компрессионный парообразователь · Охлаждение · Возобновляемое тепло ( дюйм ) · Обновление воздуха в помещении · Тепловая сеть · Сеть охлаждения · Солнечное тепло воздуха (дюйм) · Солнечное отопление · Пассивная система охлаждения · Распределение воздуха под полом ( дюйм ) · Регулируемый объем воздуха (дюйм) · Переменный объем хладагента · Вентиляция |
| Составные части |
|
| Контроль и измерение | Измеритель расхода воздуха (en) · Aquastat (en) · BACnet · Скорость подачи чистого воздуха (en) · Датчик газа (en) · Монитор энергии в доме (en) · Humidistat (en) · Система управления HVAC (en) · Автоматизация зданий · LonWorks · значение отчетности минимальная эффективность · OpenTherm (в) · Программируемый термостат связи (в) · Программируемый термостат (в) · Psychrometrics · температура в помещении (в) · аэродверь испытания · термостат · смарт – термостат · термостатический клапан |
| Профессии и услуги | Архитектурная акустика · Архитектурное проектирование (еп) · Архитектурный Технолог (еп) · информационное моделирование здания · Строительные услуги инженерно (еп) · Глубокое Модифицированная энергии (еп) · Канальные испытания утечки (EN) · Балансировка (гидравлика) · Климатическое инжиниринг · Машиностроение · Очистка кухонной вытяжки (en) · Механические, электрические и водопроводные (en) · Рост, оценка и устранение плесени (en) · Утилизация хладагента (en) · Тестирование, регулировка, балансировка (en) |
| Здоровье и безопасность | Летучие органические соединения · Загрязнение помещений · Синдром больного здания · Пассивное курение |
| Смотрите также | Справочник ASHRAE (en) · Строительная наука (en) · Противопожарная защита |
<img src=”//fr.
wikipedia.org/wiki/Special:CentralAutoLogin/start?type=1×1″ alt=”” title=””>
Схема Тихельмана отопления. Монтаж | Идеи дизайна интерьера
Содержание
- Схема Тихельмана отопления. Монтаж
- Двухтрубная система отопления частного дома схема Тихельмана. Попутная система отопления — петля Тихельмана
- Схема двухконтурного отопления в частном доме. 1 Особенности системы
- Какие радиаторы отопления лучше ставить в частном доме. Радиаторы отопления: выбираем подходящий вариант для частного дома, технология монтажа
- Основные характеристики
- Схема Тихельмана отопления одноэтажного дома с принудительной циркуляцией. Схема отопления с петлей Тихельмана плюсы и минусы
- Схемы тепловых узлов отопления. Тепловой узел, узел учета тепловой энергии — схемы тепловых узлов
- Определение и предназначение
- Назначение
- Устройство
- Состав и расположение
- Схема Тихельмана отопления плюсы и минусы. Схема отопления с петлей Тихельмана: плюсы и минусы
- Видео попутная схема системы отопления Петля Тихельмана
Схема Тихельмана отопления.
МонтажПроцесс установки системы отопления Тихельмана заключается в последовательности следующих действий:
- Для начала производится монтаж котла. Для того, чтобы его расположить в помещении, минимальная высота от пола до потолка должна составлять 2,5 м, допустимый объём помещения равен 8 м³. Для того, чтобы узнать необходимую мощность агрегата, нужно выполнить расчет (примеры можно найти в специализированных справочных изданиях). Для обогрева 10 м² понадобится примерно мощность в 1кВт.
- Следующий этап — навешивание радиаторных секций. Изначально нужно определить сколько радиаторов вам нужно, затем необходимо сделать разметку их расположения (обычно их размещают под оконными проёмами) и крепление посредством специальных кронштейнов .
- Далее переходим к этапу протягивания магистрали попутной системы отопления. Лучше всего использовать металопластиковые трубы , которые хорошо справляются с высокими температурами, а также порадуют владельцев долгим сроком эксплуатации и простотой монтажа.
Основные трубопроводы (подача и “обратка”) от 20-ти до 26-ти мм и 16-ти мм для подсоединения радиаторов. - Монтаж циркуляционного насоса. Он должен быть установлен на обратной трубе максимально близко к котлу. Врезать его нужно через байпас с тремя кранами. Перед насосом должен стоять специальный фильтр. Пренебрегать этим требованием не стоит, поскольку он оказывает непосредственное влияние на срок службы оборудования.
- Монтаж расширительного бака и элементов, которые отвечают за безопасность работы оборудования. Для отопительной системы с попутным движением теплоносителя подходят исключительно мембранные расширительные бачки. Элементы группы безопасности входят комплектацию совместно с котлом.
Основные трубопроводы (подача и “обратка”) от 20-ти до 26-ти мм и 16-ти мм для подсоединения радиаторов.Двухтрубная система отопления частного дома схема Тихельмана. Попутная система отопления — петля Тихельмана
Для отопления частных домов и дачных построек широко применяются установки автономного обогрева. Распространенным является вариант с двумя трубами и маленьким генератором, который может работать на разных типах топлива.
Существуют разные схемы двухтрубной системы отопления. Одна из распространенных – схема Тихельмана. Она характеризуется стабильностью работы и равномерным прогревом радиаторных элементов. В статье мастер сантехник расскажет, о её устройстве, плюсах и минусах.
Решение Альберта Тихельмана
Немецкий инженер Альберт Тихельман в 1901 году предложил применить так называемую «возвратную систему реверсивного типа», изменив принцип работы «обратки». Что в последствии и получило название отопление петлей Тихельмана (попутная схема). Согласно его идее первый радиатор на получение горячего теплоносителя становился последним в «обратке», а первый в «обратке» (самый близкий к котлу) получал точно такой же горячий теплоноситель последним. В итоге улучшилась циркуляция теплоносителя во всей схеме, и был обеспечен одинаковый прогрев всех радиаторов , отпала необходимость в дополнительной регулирующей арматуре и приобретении радиаторов разных размеров, теплоноситель получил условия легкой проточности, а отопительные котлы смогли, наконец, проявить свою настоящую эффективность.
Проблема лишь была в том, что в 1901 году эта система могла функционировать лишь в одноэтажных зданиях, то есть строго горизонтально. Однако с появлением циркуляционных насосов , принудительно прокачивающих теплоноситель по системе, двухтрубная система отопления проявила себя во всей красе.
Современные распределительные коллекторы раскрывают все новые преимущества этой схемы, позволяя объединять в ней для одного дома и привычные всем радиаторы, и систему водяного теплого пола.
Схема двухконтурного отопления в частном доме. 1 Особенности системы
Схема двухконтурной системы отопления частного дома имеет несколько особенностей. Их обязательно нужно учитывать не только при самостоятельной установке, но и при проведении монтажа специалистами. Только с учётом всех нюансов можно добиться желаемого результата и выполнить все работы за минимальное количество времени. Особенности оборудования:
- 1. Наиболее важный элемент системы — котёл, который должен работать сразу в двух направлениях. Он обязан обеспечивать нагрев теплоносителя, который движется по трубам, и создавать комфортные температурные условия в доме. Кроме этого, в его функции входит нагрев жидкости и поддержание работоспособности всей системы горячего водоснабжения.
- 2. Двухконтурная система будет качественно выполнять свои функции только в том случае, если все комнаты здания оснащены правильной трубной разводкой.
- 3. Конструкция позволяет неплохо сэкономить на отоплении и горячей воде, но для этого нужно точно рассчитать все параметры. Малейшая ошибка может привести к неправильной работе системы.
- 4. Многие котлы, имеющие верхнюю или нижнюю разводку, способны нагреть ограниченное количество жидкости. Эту особенность нужно учитывать при частом использовании горячей воды или поддержании высокой температуры в помещении.
- 5. Владельцы частного дома должны выбрать приоритетную функцию системы (горячее водоснабжение или отопление), так как обе они не могут одновременно работать на максимальной эффективности.
Он обязан обеспечивать нагрев теплоносителя, который движется по трубам, и создавать комфортные температурные условия в доме. Кроме этого, в его функции входит нагрев жидкости и поддержание работоспособности всей системы горячего водоснабжения.
Какие радиаторы отопления лучше ставить в частном доме. Радиаторы отопления: выбираем подходящий вариант для частного дома, технология монтажа
Радиатор являет собой необходимое звено отопительного механизма частного жилища или квартиры. Он отвечает за то, чтобы в помещении было комфортно и тепло. Поэтому при его выборе необходимо учитывать не только стоимость и внешнее исполнение, но и технические характеристики того или иного изделия. Ведь если характеристики, заявленные создателем радиатора, не будут такими же на деле, то скорое изнашивание устройства и его поломка просто неизбежны.
Основные характеристики
В частном доме, в отличие от многоэтажек, осуществляется монтаж автономного отопительного механизма, то есть системы, которая от обычной котельной не зависит ровным счетом никак. По этой причине температура теплоносителя, а также сетевое давление будут совсем другими.
Когда вы выбираете отопительные батареи, которые будут установлены в частном доме, следует брать в расчет ряд факторов:
- В постройках такого типа давление на теплоноситель, резервуары и радиаторные трубы будет существенно меньшим. По сути, радиаторные батареи не будут испытывать таких нагрузок, по причине чего можно подобрать любые модели, даже с тонкими стенками.
- В постройках рассматриваемого типа длина труб от теплоисточника до радиатора невелика, если сравнивать с многоэтажными домами. По этой причине тепловые потери практически нулевые, а тепловой носитель будет нагреваться сильнее. То есть в частном доме следует устанавливать модели, которые будут выдерживать такие температуры.
- Нужно довольно немного жидкости, чтобы заполнить такую теплосистему. При желании в нее можно добавить этиловый спирт и антифриз. Так можно сделать защиту для радиаторов и труб, если котел долго не будет включаться.
- Исключена даже малейшая возможность возникновения так называемых гидроударов. Правда, в домах частного типа может появиться проблема, выраженная в замерзании воды в трубах. Это станет причиной того, что батареи могут просто лопнуть, если человек перед отъездом забыл слить воду оттуда.
По сути, радиаторные батареи не будут испытывать таких нагрузок, по причине чего можно подобрать любые модели, даже с тонкими стенками.Схема Тихельмана отопления одноэтажного дома с принудительной циркуляцией.

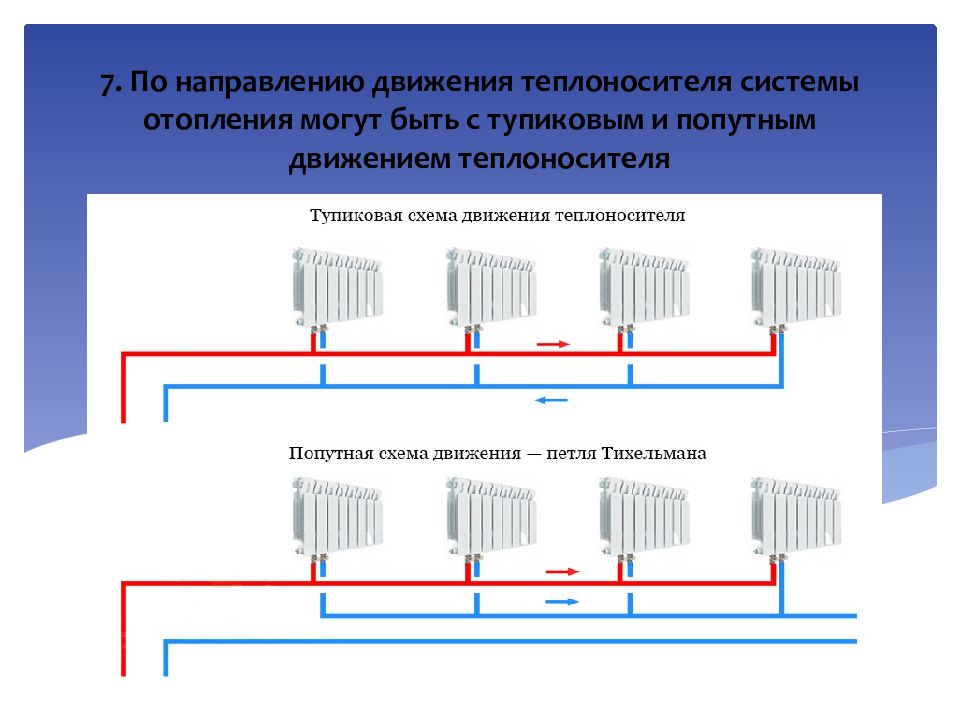

Схема отопления с петлей Тихельмана плюсы и минусыДвухтрубные системы отопления частного дома, как правило, это тупиковые системы, что приводит к тому, что в последнем радиаторе вследствие наибольшей удаленности напор и проток теплоносителя слабее, соответственно отопительный прибор греет хуже. Эта проблема решает путем увеличения количества секций радиаторов или добавлением регуляторов на каждый радиатор.
Второе решение, которое используется при монтаже двухтрубных систем отопления частного дома, является балансирование системы.

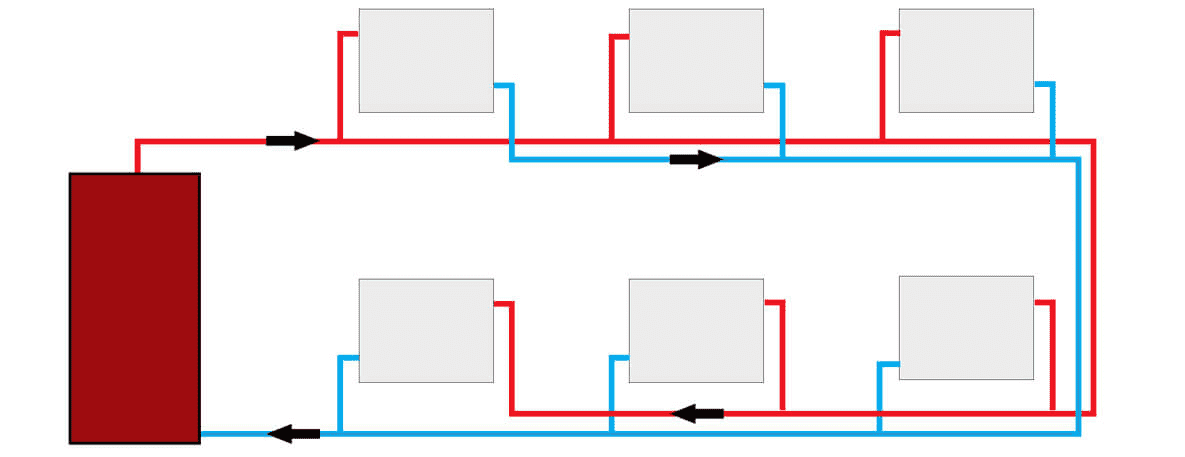

Схема Тихельмана достаточно проста. В классической двухтрубной схеме обратная тепломагистраль начинается от последнего радиатора и заканчивается котлом, а подача начинается от котла и заканчивается последним радиатором.
Особенности петли Тихельмана заключаются в том, что «обратка» начинается с первого радиатора, доходит до последнего и возвращается к котлу, а подача, как и в классической схеме, начинается с котла и заканчивается последним радиатором.
Получается, что первый радиатор от котла первый на подаче и последний на обратке, соответственно, последний радиатор последний на подаче, но первый на обратке.
Это своего рода прямоточная система, в которой теплоноситель в подающей и обратной тепломагистралях перемещается в одном направлении.
Данная схема позволяет обеспечивать равномерное сопротивление и проток в двухтрубных системах.
Преимущества и недостатки петли Альберта Тихельмана
Двухтрубные системы отопления частного дома, монтаж которых выполнен по схеме Тихельмана, обладают преимуществами прямоточных однотрубных систем («ленинградки») и двухтрубных систем, а также рядом дополнительных превосходств.
Прежде всего, отметим сбалансированность системы и отсутствие необходимости установки различного регулировочного оборудования, которое стоит довольно дорого.
При этом проток теплоносителя по всей системе одинаков, а работа теплогенерирующего оборудования оптимальна и отличается высоким КПД.
К недостаткам схемы Тихельмана отнесем необходимость использования дополнительных труб и желательно большого диаметра, а это дополнительные расходы.
Причем не всегда архитектурные особенности частного дома позволяют произвести монтаж открытой системы отопления с тремя трубами. Например, установке системы отопления данного типа могут помешать дверные проемы, и ряд других архитектурны форм.
Поэтому организовать круговое движение промежуточного теплоносителя в двухтрубной системе отопления частного дома не всегда возможно.
Также отметим, что в большинстве случаев при монтаже возвратных отопительных систем реверсивного типа по схеме Тихельмана применяется горизонтальная разводка.
По остальным характеристикам и используемому отопительному оборудованию и теплогенераторам петля Тихельмана не отличается от двухтрубных аналогов.
Схемы тепловых узлов отопления. Тепловой узел, узел учета тепловой энергии — схемы тепловых узлов
Определение и предназначение
Для контроля расхода энергии в многоквартирном доме оборудуются тепловые узлы учёта основных показателей теплоотдачи.
Кроме температуры, определяют объёмы и качество тепловых режимов. Учётные узлы — это совокупность целых модулей для проведения необходимых измерений.
Благодаря контролю температуры теплоносителя внутри, можно отрегулировать ее до необходимого показателя
Роль такого узла в нормальной работе всех систем здания в первую очередь связана с контролем и фиксацией данных приборов, входящих в его состав. Вот лишь некоторые основные причины, по которым его строят:
- Контроль качества температурных режимов, обеспечиваемых системой отопления.
- Учёт температуры, давления и других показателей для анализа и фиксации в нормативных документах.
- Для правильного расчёта платы, взимаемой с потребителей в пользу поставщика тепловой энергии.
- Для проверки и регулирования эффективной работы системы отопления в здании.
Отлаженная работа такого узла помогает домовладельцу эффективно тратить ресурсы и денежные средства на обслуживание дома, а также устанавливать оптимальные цены на оплату своих услуг.
Наличие надёжного контрольного центра просто необходимо для бесперебойной работы сооружения.
Это
Назначение
Организуется узел учета тепловой энергии для следующих целей:
- Контролирование рационального использования теплоносителя и тепловой энергии.
- Контролирование тепловых и гидравлических режимов систем теплопотребления и теплоснабжения.
- Документирование параметров теплоносителя: давления, температуры и объема (массы).
- Осуществление взаимного финансового расчета между потребителем и организацией, занимающейся поставкой тепловой энергией.
Устройство
Стандартный проект УУТЭ предполагает определенный перечень обязательных элементов и включает следующие механизмы:
- Запорные агрегаты. Отсекают подачу ресурса.
- Грязевик или фильтры. Препятствуют проникновению взвеси и уберегают остальные приборы и общую систему от порчи, засорения.
- Термопреобразователь, который связан со счетчиком. Аппарат чаще всего вваривается во входную трубу.
- Прибор учета тепловой энергии (вычислитель). Современные модели решают целый комплекс задач, от измерения до вычисления разных параметров.
- Датчик давления. Монтаж обязателен, если многоквартирный объект потребляет тепла более 0,5 Гкал/час.
- Отдельно устанавливаются простой манометр и жидкостный термометр. Это вспомогательные элементы для обслуживающего персонала.
- Преобразователь расхода, после которого размещается задвижка.
Аппарат чаще всего вваривается во входную трубу.Система устанавливается на входящем трубопроводе. На обратном участке будут находиться грязевик и термодатчик.
Помимо традиционных для распределительной системы агрегатов, централизованный узел учета тепловой энергии оборудуется вычислительным блоком, а также принтером и телеметрическим модулем для передачи данных
Состав и расположение
Многоквартирные дома могут иметь разную конфигурацию. От этого УУТ могут быть непохожими по виду и устройству друг на друга.
Устанавливать такие узлы можно и для частного дома, если он подключен к центральной системе отопления
Однако основные элементы входят в состав каждого узла:
- Запорно-регулирующая арматура. Приспособления и устройства для регулирования и полного отключения различных узлов отопительной системы.
- Тепловой счётчик. Основной измерительный прибор, который может отличаться по конструкции, но обязан давать показания основных параметров подачи тепла.
- Грязевик. Место сбора мусора. Основная цель этого устройства — предотвратить попадание посторонних предметов и веществ в систему отопления.
- Расходомер. Прибор, который учитывает расход теплоносителя и помогает регулировать его подачу.
- Элеватор. Элеваторный узел отопления служит для регулирования температуры теплоносителя. В этом устройстве за счёт смешения горячего и остывшего теплоносителя (обратки) происходит регулировка до нормативных показателей.
- Термодатчик. Измерительный прибор для фиксации температуры теплоносителя при возврате из системы отопления.
- Вспомогательное оборудование. Многие центры контроля обеспечиваются дополнительными приборами и агрегатами. Современные технологии позволяют значительно расширить возможности контроля.
Схема Тихельмана отопления плюсы и минусы. Схема отопления с петлей Тихельмана: плюсы и минусы
Двухтрубные системы отопления частного дома, как правило, это тупиковые системы, что приводит к тому, что в последнем радиаторе вследствие наибольшей удаленности напор и проток теплоносителя слабее, соответственно отопительный прибор греет хуже. Эта проблема решает путем увеличения количества секций радиаторов или добавлением регуляторов на каждый радиатор.
Второе решение, которое используется при монтаже двухтрубных систем отопления частного дома, является балансирование системы.
Схема Тихельмана достаточно проста. В классической двухтрубной схеме обратная тепломагистраль начинается от последнего радиатора и заканчивается котлом, а подача начинается от котла и заканчивается последним радиатором.
Особенности петли Тихельмана заключаются в том, что «обратка» начинается с первого радиатора, доходит до последнего и возвращается к котлу, а подача, как и в классической схеме, начинается с котла и заканчивается последним радиатором.
Получается, что первый радиатор от котла первый на подаче и последний на обратке, соответственно, последний радиатор последний на подаче, но первый на обратке.
Это своего рода прямоточная система, в которой теплоноситель в подающей и обратной тепломагистралях перемещается в одном направлении.
Данная схема позволяет обеспечивать равномерное сопротивление и проток в двухтрубных системах.
Преимущества и недостатки петли Альберта Тихельмана
Двухтрубные системы отопления частного дома, монтаж которых выполнен по схеме Тихельмана, обладают преимуществами прямоточных однотрубных систем («ленинградки») и двухтрубных систем, а также рядом дополнительных превосходств.
Прежде всего, отметим сбалансированность системы и отсутствие необходимости установки различного регулировочного оборудования, которое стоит довольно дорого.
При этом проток теплоносителя по всей системе одинаков, а работа теплогенерирующего оборудования оптимальна и отличается высоким КПД.
К недостаткам схемы Тихельмана отнесем необходимость использования дополнительных труб и желательно большого диаметра, а это дополнительные расходы.
Причем не всегда архитектурные особенности частного дома позволяют произвести монтаж открытой системы отопления с тремя трубами. Например, установке системы отопления данного типа могут помешать дверные проемы, и ряд других архитектурны форм.
Поэтому организовать круговое движение промежуточного теплоносителя в двухтрубной системе отопления частного дома не всегда возможно.
Также отметим, что в большинстве случаев при монтаже возвратных отопительных систем реверсивного типа по схеме Тихельмана применяется горизонтальная разводка.
По остальным характеристикам и используемому отопительному оборудованию и теплогенераторам петля Тихельмана не отличается от двухтрубных аналогов.
гидродинамика – Водяной поток / Водяное охлаждение Вопрос
Задавать вопрос
спросил
Изменено 1 год, 2 месяца назад
Просмотрено 69 раз
$\begingroup$
Вероятно, это очень простой вопрос, но я не знал, как его найти. Я думаю о водяном охлаждении некоторых процессоров с одним контуром. Я могу либо создать одну петлю с Т-образными соединителями (зеленый дизайн), либо использовать распределительные пластины (красные). Также возможен микс (входной дистрибутив, выход T и т. д.). Как мне получить (более или менее) одинаковый поток на каждом процессоре, или это будет одинаковый результат при любом подходе?
РЕДАКТИРОВАТЬ: Кажется, правильным подходом является система Тихельмана – надеюсь, я правильно понял.
Возможны две маршрутизации – насколько я понимаю, КРАСНАЯ стрелка будет лучше/ближе к правильному расположению, чем зеленая.
- гидродинамика
- потенциальный поток
$\endgroup$
4
$\begingroup$
В сборке слева (зеленая диаграмма) длина трубопровода каждого контура, питающего ЦП от разветвления, отличается от длины трубопровода других контуров, что приводит к разным линейным и единичным перепадам давления* (сопротивлению**), поэтому другой поток без регулирования в каждом ЦП, то же наблюдение для узла справа (красный), за исключением того, что если трубопроводы каждого контура одинаковы, имеется контур, который выравнивает перепады давления (т.е. поток), называемый контуром или системой Тихельмана. ***.
*https://en.wikipedia.org/wiki/Pressure_drop
**https://en.wikipedia.
org/wiki/Hydraulic_analogy
***https://second.wiki/wiki/tichelmann- система
$\endgroup$
4
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
Loop de Tichelmann — frwiki.
wikiUm Loop Tichelmann , как и на английском языке um loop Tickelman , является устройством балансировки гидравлической системы. Seu nome vem do físico alemão Альберт Тихельманн (1861–1926).
Резюме
- 1 принцип
- 2 преимущества и недостатки
- 3 примечания и ссылки
- 4 Вежа тамбем
- 4.1 Artigos relacionados
Princípio
Princípio do loop de Tichelmann aplicado a um painel solar.
O princípio do loop de Tichelmann é the equalização das quedas de pressão entre os diferentes ramos de uma rede hidráulica fechada (aquecimento, ar condicionado, rede solar и т. д.) atribuindo a cada um o mesmo comprimento, as mesmas curvas e mesmoequipment . Ассим, cada ramal да rede oferece a mesma queda de pressão sem ter que equipar a rede com válvulas de balanceamento.
Вантагены и дезвантагены
Um, например, приложение для петли Тихельманна, в котором используется оборудование, оснащенное радиаторами.
Основное преимущество петли Тихельманна состоит в том, что цепь баланса имеет естественное значение, поэтому необходимо выполнить надлежащее вмешательство или установить оборудование, соответствующее клапанам баланса.
Масса esse balanceamento só é é possível, por um lado, se o Equipment localizado na rede não для манипулирования (o funcionamento é possível em uma rede de aquecimento em que os radiadores estejam equipados com valvulas thermostáticas e deligamento de manual náo com válvão com válvulas de aquecimento em que os radiadores). для примера); e Por outro lado, SE as redes são exatamente semelhantes.
Примечания и ссылки
- ↑ a e b ” Descubra o aquecimento Central – Variantes – ciclo de Tichelmann ” , na Elyotherm (accessado em 7 марта 2019 г. )
- ↑ (эм) “ система Tichelmann ” на Grundfos, (допуск 7 марта 2019 г.) 3.
- ↑ “ Escolha do circuito de distribuição – Ligação de caldeiras ao circuito primário ” , em Énergie +, Ferramenta de tomada de decisão para eficiência energética em edifícios terciários (acesso em 7 de março de 2019 )
Veja tambem
Artigos relacionados
- Balanceamento (hidráulico)
Aquecimento, ventilação e ar condicionado | |
|---|---|
| Основные понятия | Taxa de misura (in) · Fechado e coberto · Calor sensível · Calor mecânico · Conforto térmico · convecção · Diluição · Consumo de energia domestica (in) · Dinâmica de Fluidos · entalpia · Mudança de estado entalpia · Bomba de calorref e ciclore (in) · umidade · Infiltração · Controle de ruído (pt) · Partículas suspensas · pressão de пара da água · Psicrometria · Retardamento térmico (pt) · Termodinâmica · Impressão térmica · Transferência térmica |
| Технология | Ar barreira (em) · edifício Autónoma · Anticongelante · солнечный коллектор · центральный солнечный де aquecimento · aquecimento Central · aquecimento eléctrico · feixe gelada (em) · refrigerado a água (em) · Ar condicionado · Ar água naturalmente frio · Ar veículo a motor condicionado · solares resfriamento · Volume de ar Constante (em) · Sistema de ar externo dedicado (em) · Ventilação controlada por demanda (em) · Ventilação de deslocamento (em) · Ventilação de recuperação de energia (em) · Aquecimento de ar forçado · Gás de ar forçado (en) · Resfriamento livre · Alojamento passivo · Hidrônica (en) · Ar condicionado com armazenamento de gelo (en) · Inércia térmica · Isoladores térmicos · Isolamento térmico · Ventilação de cozinha (en) · Reilação de cozinha gero · Reilação de cozinha (en) modo misto (en) · Microgeração (in) · Natural ventilação (in) · пара · Aquecimento por piso radiante · Resfriamento radiante (in) · Radiante · Mi tigação de radônio (in) · Оборудование для восстановления калории устаревшего · Поглотитель газа для холодильника · Охлаждение паров компрессора Erator · refrigeração · Теплообменник (em) · Обновление интерьера · rede de aquecimento · Rede Arrefecior солнечный (em) · aquecimento solar · Sistema de arrefecimento passivo · distribuição de ar radiante (em) · volume de ar variável (em) · Volume de refrigerante variável · Ventilação |
| Компоненты |
|
