Паяные пластинчатые теплообменники отличаются высоким коэффициентом теплопередачи при малой занимаемой площади. Они не нуждаются в техническом обслуживании, имеют продолжительный срок службы, устойчивы к воздействию высоких температур и экстремальных рабочих давлений. Эти теплообменники находят широкое применение в промышленности, включая охлаждение, нагрев, испарение и конденсацию. Ниже представлен полный ассортимент теплообменников.

Преимущества:

• легкая паяная конструкция обеспечивает большую тепловую эффективность по сравнению с кожухотрубными аналогами, и при этом занимает на 75% меньше места
• гибкая распределительная система DynaStatic в серии АС обеспечивает высокую производительность в процессах испарения и конденсации с любым хладагентом
• за счет конструкции пластин FlexFlow создается ассиметричный профиль, позволяющий адаптировать теплообменник к конкретным условиям применения
• мы поможем вам выбрать оптимальную глубину прессования, рисунок пластины и конфигурацию для Вашего применения
• идеальное решение для использования с натуральными хладагентами, благодаря компактным размерам, конструкции пластин и высокому расчетному давлению





Зачем Вам паянный пластинчатый теплообменник?

Благодаря прочной и надежной конструкции, модельный ряд паяных теплообменников Alfa Laval является достойной альтернативой традиционным теплообменникам. Опытные специалисты Alfa Laval помогут выбрать оптимальный теплообменник для Вашего применения.

Где применяются?

В системах кондиционирования воздуха, чиллерах и тепловых насосах, в коммерческом и промышленном охлаждении, централизованном теплоснабжении и бытовом горячем водоснабжении, в газовых котлах, накопителях энергии, топливных элементах, для охлаждения масла и топлива, в гидравлике, охлаждении двигателя, воздушных компрессорах и осушителях воздуха.

Принцип работы

Паяные пластинчатые теплообменники Alfa Laval обеспечивают высочайшие тепловые характеристики при малой занимаемой площади. Посмотрите видео, в котором показан принцип работы паяного теплообменника.

Руководство по быстрому выбору теплообменника Альфа Лаваль

Руководство по быстрому выбору теплообменника Alfa Laval — быстрый и простой способ подбора оборудования онлайн для вашего применения. Здесь вы можете найти контакты партнеров компании Alfa Laval и отправить запрос на получение коммерческого предложения по выбранному продукту.

Перейти к просмотру

Высокая эффективность. Малая занимаемая площадь.

У вас установлены громоздкие кожухотрубные теплообменники в процессах нагрева или охлаждения? Вам интересно узнать о преимуществах перехода на паяные конструкции? Технология паяных пластинчатых теплообменников обеспечивает значительно более высокую тепловую эффективность по сравнению с кожухотрубными аналогами, при меньшей занимаемой площади. Также снижается потребление энергии, увеличивается потенциал рекуперации тепла. Вы готовы к переменам? Посетите наш портал тепло- и холодоснабжения, где Вы найдете информацию, которая поможет Вам выбрать оптимальное решение для вашего применения.

Перейти на портал

---

Уникальные функции для повышения производительности

Компания Alfa Laval, обладающая более чем 80-летним опытом разработки инновационных решений в области теплообмена, знает, что необходимо для создания высокопроизводительных решений для любой сферы применения. Наши эксперты непрерывно разрабатывают новые инновационные решения, благодаря чему паяные пластинчатые теплообменники становятся более надежными и эффективными.

PressureSecure

Непревзойденная прочность для решения сложных задач

Инновационная конструкция наших пластин подходят для самых разнообразных применений при высоких температурах и давлениях. Теплообменники имеют меньшую толщину пластин, а также меньший пакет пластин, что снижает затраты сырья, потребление энергии, сокращение количества используемого хладагента и увеличивает срок службы оборудования.

ValuePlus

Полная поддержка – с дополнительными опциями в соответствии с Вашими задачами

Поддержка ValuePlus включает в себя всю документацию, согласования и сертификаты в дополнение к постоянно расширяющемуся ассортименту аксессуаров. Благодаря опыту Alfa Laval в области прототипирования и тестирования, а также нашим масштабным производственным возможностям Вы всегда можете рассчитывать на быструю доставку, простоту монтажа и оптимизацию, а также полное соблюдение любых нормативных требований.

REFuture

Надежные инвестиции в хладагенты будущего

В качестве разработчика решений для природных хладагентов компания Alfa Laval обладает многолетним опытом работы с продуктами, которые позволяют использовать хладагенты нового поколения с низким ПГП, что поможет вам достичь целей в области устойчивого развития и обеспечить соответствие любым законодательным требованиям.

DynaStatic

Гибкая система распределения хладагента

Этот революционный метод производства позволяет адаптировать размещение, размер и количество входных отверстий к конкретному применению, обеспечивая оптимальное распределение хладагента. Результат этого более высокая эффективность и возможность использования хладагентов с низким ПГП.

FlexFlow™

Исключительная теплоэффективность

Запатентованная асимметричная конструкция пластин Alfa Laval – это одно из многих уникальных инновационных решений, позволяющих повысить теплоэффективность оборудования за счет оптимизации перепада давления и увеличения турбулентности. Помимо сокращения энергопотребления это позволяет  уменьшить объем хладагента и сырья.

IceSafe

Неразрушающая контролируемая заморозка

Для тех применений, где требуется такая заморозка, мы можем предложить пластинчатые аппараты, в которых кристаллы льда образуются при определенных рабочих условиях и в зонах/областях, менее подверженных динамическим разрушениям. Это обеспечивает надежную работу и долгий срок службы продукта.

---

Рекомендации ведущих экспертов

Хладагенты будущего

У вас есть вопросы об изменениях на современном рынке хладагентов? Посмотрите это короткое видео о том, как выбрать тип хладагента.

Энергоэффективность

Откройте для себя современные конструктивные особенности, обеспечивающие энергоэффективность ваших систем тепло- и холодоснабжения.

Простое решение для вашего бизнеса

Выбор теплообменника с компанией Alfa Laval стал еще проще.

---

.

Отправить запрос

У вас есть вопросы по нашему модельному ряду паяных теплообменников и теплообменников, выполненных методами диффузионной сварки? Мы можем помочь вам подобрать оптимальную модель с учетом ваших конкретных требований.

Имя

Компания

Email

Ваш запрос:

Я даю согласие на обработку и хранение моих персональных данных для получения ответа на мой запрос.

Данная информация хранится и обрабатывается в соответствии с нашей политикой конфиденциальности.

Сертификат соответствия – паяные теплообменники Alfa Laval

.

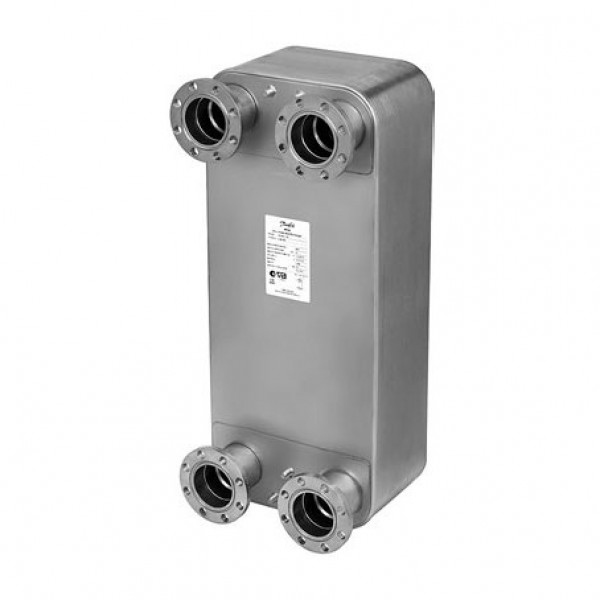

Паяный пластинчатый теплообменник

Весь цивилизованный мир интенсивно внедряет энергосберегающие стандарты. Именно поэтому целесообразно купить паяные пластинчатые теплообменники по цене от российского производителя, превосходящие другие типы теплообменных аппаратов по надежности и энергоэффективности. Использование подобного средства передачи тепловой энергии между жидкими, газообразными и парообразными средами не менее актуально и для Российской Федерации.

Можно выделить следующие основные области их использования:

• Системы кондиционирования, вентиляции и холодоснабжения;
• Промышленные и бытовые коммуникации обогрева и тепловодоснабжения;
• Пищевая, текстильная, фармацевтическая и целлюлозно-бумажная индустрии.

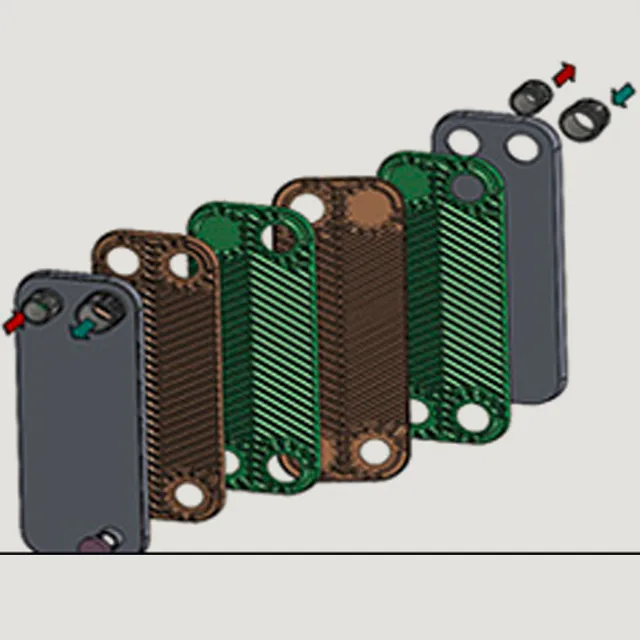

Конструктивные особенности и применение.

Модификация отличается неразборной и механически прочной конструкцией и собирается из тонких штампов, которые изготавливаются из легированных сталей, имеют специфический рифленый профиль и десятый класс шероховатости поверхности. Если плохая водоподготовка вызовет загрязнение внутренней полости паяного теплообменника, то его всегда можно элементарно очистить противотоком или посредством бустерных очистителей.

Наружные стенки не задействованы в циркуляции и обеспечивают дополнительную теплоизоляцию. Собранный пакет запаивается внешним медным или никелевым контуром в вакуумной печи.

Монолитный внешний корпус и отсутствие резиновых уплотнений предопределяют абсолютную герметичность и низкие потери давления. Встречно-параллельное расположение пластин с V-образными рифлями, полноценный контакт теплоносителя с рабочей площадью теплообменника паяного пластинчатого и сложный лабиринт коллекторов интенсифицируют теплообмен, создавая:

• Независимую циркуляцию двух магистралей с разной температурой;
• Равномерное распределение тепловой энергии в носителях;
• Минимальную себестоимость изделия;
• Хорошую энергетическую эффективность.

Гладкая поверхность, химическая инертность нержавеющих сталей и отличная турбулентность обуславливают самоочищение пластин. Поэтому паяный пластинчатый теплообменник может использоваться в качестве:

• Охладителя и нагревателя жидкой и газовой рабочей среды;
• Экономайзера, испарителя и конденсатора;
• Утилизатора и рекуператора тепла.

К тому же можно подобрать и купить паяный пластинчатый теплообменник, оснащенный опциональными датчиками, устройствами защиты и крепежными комплектующими.

Преимущества.

Внедрение данного типа теплообменного оборудования не выдвигает каких-либо особенных требований и степени автоматизации процесса. Несложные манипуляции по установке минимизируют время и затраты на монтаж. Для удобного подключения присоединительные фитинги расположены на одной стороне, выполнены в стандартной дюймовой размерности и обеспечены повышенным квалитетом точности.

Многоуровневый контроль, экспериментальные испытания и процедура сертификации гарантируют, что компания производит высоконадежный паяный теплообменник, а цена его объективна и незначительна по сравнению с его многочисленными эксплуатационными и конструкторскими достоинствами:

• Способность выдерживать давление до 25 атм и гидравлические удары;
• Относительно небольшие массо-габаритные характеристики;
• Широкий диапазон мощности и температур;
• Высокий коэффициент теплопередачи;
• Малый объем внутреннего контура.

Различные вариации исполнения и способы подключения дают возможность подобрать оптимальный вариант для производственных и потребительских нужд, но прежде чем паяный теплообменник купить, необходимо тщательно определиться с его назначением и условиями эксплуатации. Это позволит обеспечить максимальную энергоэффективность и функциональность всей системы в целом.

Паяные пластинчатые теплообменники “Теплотекс АПВ” могут быть использованы для нагрева и охлаждения жидких сред в системах отопления, охлаждения и производственных процессах. Соприкасающиеся с рабочей средой детали теплообменника выполнены из нержавеющей стали марки 1.4401 (AISI 316) или 1.4404 (AISI 316L). Материал припоя: медь 99,9%.

Конструкция:

Материал пластин	Нержавеющая сталь AISI 316
Материал припоя	Медь
Максимальная расчетная температура	200 °С
Максимальное расчетное давление	30 бар
Производитель	“Теплотекс АПВ”, Россия

Все изделия имеют:

– Сертификат соответствия техническому регламенту о безопасности машин и оборудования;

– Разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение на взрывопожароопасных и химически опасных производствах и объектах;

– Санитарно-эпидемиологическое заключение, удостоверяющее производство паяных теплообменников в соответствии с ТУ 3612-002-13573683-04 и соответствуют санитарным правилам.

Основной типоразмерный ряд:

Кожухи:

Серый RAL 7040

Класс материала B1 по DIN 4102

Полистирол (без ПВХ)

Изоляция:

Полиуретан,

Материал класса B2, не содержит галогенов

Температура до 130 ° С

Теплопроводность 0,027 Вт / мК

Соединения:

Соединения резьбовые по DIN ISO 228 BSP (DIN 259).

BSP – (British Standard Pipe Thread) Британские трубные несамоуплотняющиеся цилиндрические резьбы.

Паяные пластинчатые теплообменники ONDA

S12D16	Q=3,4 кВт, 16 пластин, 80x456x48 мм		по запросу
S12D20	Q=4,5 кВт, 20 пластин, 80x456x58 мм		по запросу
S12D24	Q=5,4 кВт, 24 пластин, 80x456x68 мм		по запросу
S12D28	Q=6,4 кВт, 28 пластин, 80x456x78 мм		по запросу
S12D34	Q=7,8 кВт, 34 пластин, 80x456x92 мм		по запросу
S12D44	Q=10,0 кВт, 44 пластин, 80x456x117 мм		по запросу
S12D50	Q=11,4 кВт, 50 пластин, 80x456x132 мм		по запросу
S12D60	Q=13,4 кВт, 60 пластин, 80x456x156 мм		по запросу
S82D20	Q=16,3 кВт, 20 пластин, 122x530x58 мм		по запросу
S82D24	Q=19,8 кВт, 24 пластин, 122x530x68 мм		по запросу
S82D26	Q=21,6 кВт, 26 пластин, 122x530x73 мм		по запросу
S82D30	Q=25,0 кВт, 30 пластин, 122x530x83 мм		по запросу
S82D36	Q=30,0 кВт, 36 пластин, 122x530x97 мм		по запросу
S82D50	Q=40,3 кВт, 50 пластин, 122x530x132 мм		по запросу
S82D60	Q=46,8 кВт, 60 пластин, 122x530x156 мм		по запросу
S82D70	Q=52,5 кВт, 70 пластин, 122x530x181 мм		по запросу
S82D90	Q=62,4 кВт, 90 пластин, 122x530x230 мм		по запросу
S182D20	Q=31,6 кВт, 20 пластин, 197x622x58 мм		по запросу
S182D24	Q=38,5 кВт, 24 пластин, 197x622x68 мм		по запросу
S182D28	Q=45,3 кВт, 28 пластин, 197x622x78 мм		по запросу
S182D34	Q=55,2 кВт, 34 пластин, 197x622x92 мм		по запросу
S182D44	Q=70,8 кВт, 44 пластин, 197x622x117 мм		по запросу
S182D54	Q=85,2 кВт, 54 пластин, 197x622x141 мм		по запросу
S182D64	Q=98,2 кВт, 64 пластин, 197x622x166 мм		по запросу
S182D80	Q=116,0 кВт, 80 пластин, 197x622x205 мм		по запросу
S182D100	Q=139,3 кВт, 100 пластин, 197x622x254 мм		по запросу
S202D20	Q=34,5 кВт, 20 пластин, 245x527x58 мм		по запросу
S202D24	Q=42,0 кВт, 24 пластин, 245x527x68 мм		по запросу
S202D28	Q=49,4 кВт, 28 пластин, 245x527x78 мм		по запросу
S202D34	Q=60,3 кВт, 34 пластин, 245x527x92 мм		по запросу
S202D44	Q=77,1 кВт, 44 пластин, 245x527x117 мм		по запросу
S202D54	Q=92,5 кВт, 54 пластин, 245x527x141 мм		по запросу
S202D64	Q=106,5 кВт, 64 пластин, 245x527x166 мм		по запросу
S202D80	Q=125,0 кВт, 80 пластин, 245x527x205 мм		по запросу
S202D100	Q=149,2 кВт, 100 пластин, 245x527x254 мм		по запросу
S606D20	Q=80,9 кВт, 20 пластин, 385x850x58 мм		по запросу
S606D24	Q=98,8 кВт, 24 пластин, 385x850x68 мм		по запросу
S606D28	Q=116,4 кВт, 28 пластин, 385x850x78 мм		по запросу
S606D34	Q=142,3 кВт, 34 пластин, 385x850x92 мм		по запросу
S606D44	Q=183,2 кВт, 44 пластин, 385x850x117 мм		по запросу
S606D50	Q=200,7 кВт, 50 пластин, 385x850x132 мм		по запросу
S606D60	Q=243,5 кВт, 60 пластин, 385x850x156 мм		по запросу
S606D70	Q=276,9 кВт, 70 пластин, 385x850x181 мм		по запросу
S606D80	Q=307,1 кВт, 80 пластин, 385x850x205 мм		по запросу
S606D90	Q=339,0 кВт, 90 пластин, 385x850x230 мм		по запросу
S606D100	Q=373,3 кВт, 100 пластин, 385x850x254 мм		по запросу

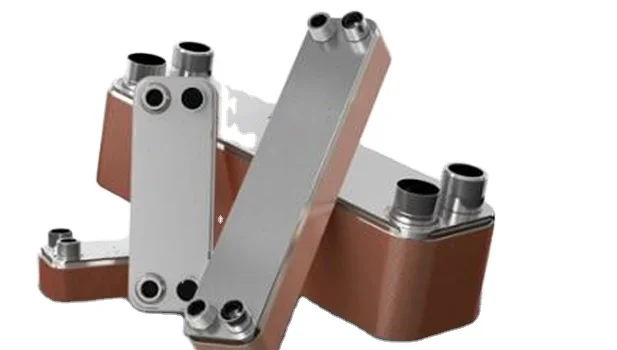

Пластинчатые паяные теплообменники (BPHE)

Продукция

• Чиллеры
• Сплит-системы
• Централи, ККБ, агрегаты
• Комплектующие

Воздухоохладители

---

Пластинчатые паяные теплообменники (BPHE)

---

Ресиверы

---

Вентили и фитинги

---

Манометры

---

Компрессоры

---

Вентиляторы

---

Контроллеры

---

Конденсаторы

---

Соленоидный клапан

---

Фильтры

---

Предохранительные клапаны

---

Индикаторы жидкости

---

Обратные клапаны

---

Насосы

---

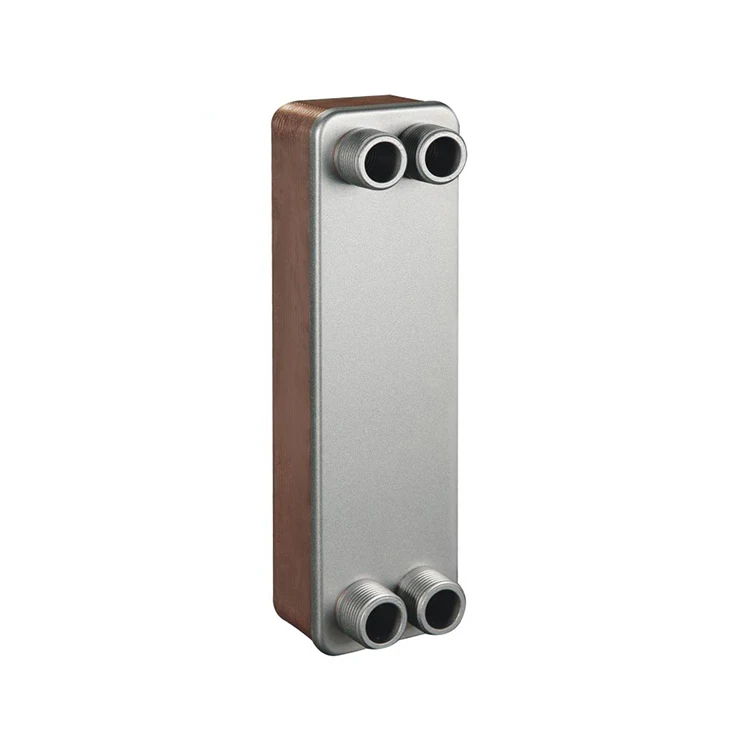

WTK – Пластинчатые паяные теплообменники (BPHE)
Данные пластинчатые моноконтурные теплообменники разработаны в 5 моделях различных размеров:
P4 – P7: специально разработаны для небольших мощностей
P12: специально разработанные для работы с испарителями или тепловыми насосами
P15 – P30: разработаны для работы с конденсаторами или теплообменниками, функционирующих на различных жидкостях (вода, растворы гликолей, масло, антифриз, дизельное топливо,. ..).
Моноконтурные пластинчатые теплообменники WTK становятся крайне конкурентоспособными благодаря возможности индивидуального заказа: различные системы техподдержки и многочисленные виды соединений, работа с любыми охлаждающими жидкостями, включая и натуральные, кроме аммиака.

EkoAir- Пластинчатые паяные испарители (BPHE)
Компания SIA Eko Air проектирует и производит паяные пластинчатые теплообменники, способные выдерживать нагрузки, вызванные колебаниями температур и давления.
Eko Air теплообменники доступны в широком диапазоне размеров, могут использоваться для различных рабочих сред и давлений. Типичные примеры рабочих сред: синтетические и минеральные масла, вода (кроме морской воды), растворы этилен и пропиленгликоля, хладагенты (кроме натуральных – аммиак и диоксид углерода, применение в транскритическом цикле).

Пластинчатый испаритель P7-10

Подробности

От 6,4 до 8,6 кВт наличие в Спб

Пластинчатый испаритель P7-14

Подробности

От 9,3 до 12,3 кВт наличие в Спб

Пластинчатый испаритель P7-20

Подробности

От 13,9 до 18,5 кВт наличие в Спб

Пластинчатый испаритель P7-24

Подробности

От 16,7 до 22,1 кВт наличие в Спб

Пластинчатый испаритель P7-30

Подробности

От 20,9 до 27,7 кВт наличие в Спб

Пластинчатый испаритель P7-34

Подробности

От 23,8 до 31,5 кВт наличие в Спб

Пластинчатый испаритель P7-40

Подробности

От 28,2 до 37,3 кВт наличие в Спб

Пластинчатый испаритель P7-46

Подробности

От 32,1 до 42,2 кВт наличие в Спб

Пластинчатый испаритель P7-50

Подробности

От 34,6 до 45,6 кВт наличие в Спб

Пластинчатый испаритель P7-60

Подробности

От 40,7 до 53,7 кВт наличие в Спб

Пластинчатый испаритель P7-70

Подробности

От 46,5 до 61,0 кВт наличие в Спб

Пластинчатый испаритель P12-20

Подробности

От 37,9 до 47,3 кВт наличие в Спб

Пластинчатый испаритель P12-28

Подробности

От 54,2 до 68,7 кВт наличие в Спб

Пластинчатый испаритель P12-34

Подробности

От 66,5 до 84,7 кВт наличие в Спб

Пластинчатый испаритель P12-40

Подробности

От 79,0 до 99,8 кВт наличие в Спб

Пластинчатый испаритель P12-50

Подробности

От 99,9 до 124,0 кВт наличие в Спб

Пластинчатый испаритель P12-60

Подробности

От 121,0 до 149,1 кВт наличие в Спб

Пластинчатый испаритель P12-70

Подробности

От 141,1 до 172,2 кВт наличие в Спб

Пластинчатый испаритель P12-90

Подробности

От 178,3 до 208,1 кВт наличие в Спб

Пластинчатый испаритель P12-100

Подробности

От 195,1 до 229,4 кВт наличие в Спб

Пластинчатый испаритель P12-110

Подробности

От 211,1 до 250,3 кВт наличие в Спб

Пластинчатый испаритель P12-130

Подробности

От 242,3 до 286,3 кВт наличие в Спб

Пластинчатый испаритель P12-150

Подробности

От 265,2 до 317,6 кВт наличие в Спб

Пластинчатый испаритель NB538-8

Подробности

От 7,7 до 9,2 кВт наличие в Спб

Пластинчатый испаритель NB538-10

Подробности

От 9,8 до 11,0 кВт наличие в Спб

Пластинчатый испаритель NB538-14

Подробности

От 13,1 до 15,7 кВт наличие в Спб

Пластинчатый испаритель NB538-20

Подробности

От 19,4 до 21,8 кВт наличие в Спб

Пластинчатый испаритель NB538-24

Подробности

От 22,0 до 26,4 кВт наличие в Спб

Пластинчатый испаритель NB538-30

Подробности

От 29,1 до 32,6 кВт наличие в Спб

Пластинчатый испаритель NB538-40

Подробности

От 38,8 до 43,4 кВт наличие в Спб

Пластинчатый испаритель NB538-46

Подробности

От 44,6 до 49,6 кВт наличие в Спб

Пластинчатый испаритель NB538-50

Подробности

От 47,6 до 54,3 кВт наличие в Спб

Пластинчатый испаритель NB538-60

Подробности

От 58,1 до 64,7 кВт наличие в Спб

Пластинчатый испаритель NB538-70

Подробности

От 67,8 до 75,2 кВт наличие в Спб

Пластинчатый теплообменник – сборный, паяный и сварной.

Расчёт параметров и конструкция

Пластинчатый теплообменник: виды, устройство и принцип работы

5 (100%) голосов: 5

Сейчас мы с вами разберемся что такое пластинчатый теплообменник, каких видов он бывает и посмотрим на принцип его работы, чтобы провести расчеты параметров.

• Устройство, технические характеристики и принцип работы
• Виды и преимущества пластинчатых теплообменников
• Разборный
• Паяный
• Сварной

Многие городские жители ни разу не задумывались, откуда берётся горячая вода и центральное отопление в их домах. Тепло в квартиры поступает либо же из центрального теплопункта, либо от котельной, в которых холодная вода нагревается при прохождении через теплообменник. Об этом и пойдёт речь далее.

Теплообменники бывают двух видов:

• кожухотрубные;
• пластинчатые.

Пластинчатый теплообменник

Кожухотрубные теплообменники постепенно уходят в прошлое. В этих конструкциях среды движутся друг к другу по трубкам,которые помещены одна в другую.

Они функционируют отлично, хоть и значительных размеров, но всё же не могут расходовать много нагреваемой воды. В статье описан второй вид – пластинчатые теплообменники для отопления.

В настоящее время существует и кожухопластинчатый теплообменник, который сочетает в себе положительные характеристики двух вышеперечисленных видов теплообменников.

Устройство, в котором происходит тепловой обмен между двумя теплоносителями с различными температурами.

Теплообменник

Пластинчатый теплообменник может «питаться» как паром, так и газами, различными жидкостями. Его функция – подогревать либо охлаждать среду.

Устройство, технические характеристики и принцип работы

Пластинчатый теплообменник состоит из следующих элементов:

1. Недвижимая плита.
2. Подвижная плита.
3. Патрубки с резьбовым соединением, фланцевым соединением и приваренным соединением.
4. Пакет скрепленных герметично пластин.
5. Направляющая нижняя и верхняя.
6. Резьбовые стойки для крепления, шпильки для крепления.

Устройство пластинчатого теплообменника

Пластины теплообменника штампуются из тонких листов стали толщиной до 1,0 мм. Проточную часть пластин делают ребристой или гофрированной (для турбулизации потока и увеличения поверхности теплообмена). Могут изготавливаться из стали, меди, графита, гофрированного титана. Смотря где будет применяться пластинчатый теплообменник. Сложные сплавы выбираются для противостояния негативному воздействию среды. К примеру, титановые пластины для теплообменников подойдут для судов дальнего плавания (в данном случае среда – морская вода).

К пластинам теплообменника прикрепляются прокладки из резины. Теплоносители двигаются или параллельно пластинам, или через отверстия в другой канал. Работа теплоносителей в ПТО происходит противотоком, прямотоком и по смешанной схеме.

Подбор пластинчатого теплообменника для отопления и его расчёт осуществляется при помощи программного обеспечения, специально подготовленного для этих целей.

Параметрами являются:

• первоначальная температура теплоносителя;
• желаемая температура нагрева жидкости;
• нужный расход нагреваемой среды;
• расход теплоносителя.

Производителем пластинчатых и кожухотрубных теплообменников является шведская компания Альфа Лаваль.

Виды и преимущества пластинчатых теплообменников

Различают:

• разборные;
• паяные;
• сварные конструкции теплообменников.

Рассмотрим каждый из них подробнее.

Разборный

К преимуществам разборного пластинчатого теплообменника относят следующие:

Разборный пластинчатый теплообменник

• Теплообменник не требует полной разборки при очистке.
• Он довольно прост в эксплуатации.
• Вес и размеры оборудования намного меньше (чем у кожухотрубных теплообменников), хотя производительность одинакова. Это делает транспортировку и установку конструкции намного легче и проще.
• При всех комплектующих и качественной сборке, аппарат может служить в течение 25 лет. Уплотнители – до 10 лет.
• Данный теплообменник обслуживать дешевле. Затраты на ремонт намного меньше, чем у других видов ПТО.
• Он позволяет наилучшим образом организовать теплосеть жилых домов и предприятий. Так как количество пластин в таком теплообменнике меняется, то в любой момент можно настроить подачу тепла в любые пункты по отдельности.

Какой способ выбрать для очистки и промывки теплообменника?

Паяный

Сильные стороны паяного пластинчатого теплообменника:

Паяный пластинчатый теплообменник

• Цена такого теплообменника в среднем на 40% ниже, чем у других такой же мощности.
• Имеет высокий КПД (высокая теплоотдача, а потери незначительны).
• В нём отсутствуют зажимы и уплотнители. Отсюда небольшой вес и размеры аппарата, что облегчает монтаж.
• Можно его использовать при высоких нагрузках. Он выдерживает температуру примерно 120°С при долговременной эксплуатации.
• Не требует частой очистки.
• Легко обслуживается, а очистка не занимает более двух часов при помощи специальных жидкостей.
• Такой теплообменник возможно изготовить за одни сутки, а лёгкость сборки даёт возможность разрабатывать аппараты больших размеров.

Сварной

Преимущества сварного пластинчатого теплообменника заключены в следующих параметрах:

Сварной пластинчатый теплообменник

• Сварные и полусварные теплообменники справляются с давлением до 4 Мпа.
• А так же с высокой температурой (до 300°С) и разницей выходящих и входящих сред.
• Просты в ремонте и эксплуатации.
• В цельных сварных пластинчатых теплообменниках нет уплотнителей. Поэтому конструкции небольшие и по сравнению с другими имеют малый вес.
• На сварное оборудование не так сильно, как, например, на спаянные элементы, влияет агрессивная среда. Шов в сварных теплообменниках более прочный, что позволяет использовать при очистке кислоты и щёлочи. Едкая среда им не страшна.
• С помощью смены параллельных потоков среды, в данном виде оборудования можно контролировать передачу тепла.

Поэтому нужно правильно подобрать пластинчатый теплообменник, чтобы его работа была эффективной.

Теги: теплообменник

Теплообменник пластинчатый виды разборный, паяный, сварной

Большинство жителей многоквартирных домов используют центральное отопление и горячее водоснабжение. Но практически никто из них не задумывался о том, как оно им поступает и за счёт чего поддерживается необходимая температура. А работа систем отопления и горячего водоснабжения напрямую зависит от качественных приборов, таких как пластинчатый теплообменник. Именно благодаря этому устройству жители могут регулярно пользоваться набором услуг, создающих комфортное проживание в современном городе. Но круг использования данных агрегатов намного шире, благодаря их характеристикам и свойствам. Поэтому стоит присмотреться внимательные к этому полезному устройству.

Как устроен пластинчатый теплообменник

В собранном виде пластинчатый теплообменник может выглядеть монолитным устройством с несколькими отверстиями для теплоносителя. Но на самом деле агрегат состоит из большого количества деталей. Среди них имеются:

• Прижимные плиты;
• Рабочие пластины;
• Входные и выходные патрубки;
• Резьбовые стяжки;
• Направляющие.

Плиты теплообменника играют роль двухстороннего пресса, который при помощи стяжек максимально прижимает набор рабочих пластин. Через входные и выходные патрубки поступает и удаляется теплоноситель. Данные элементы могут быть оснащены фланцами, используемыми для подключения теплообменника к системе отопления.

Рабочие пластины имеют рельефную поверхность. Это сделано не только для обеспечения максимально эффективной передачи температуры, но и для возможности жидкости проникать по всей площади элемента. Каждая пластина имеет резиновый уплотнитель, пролегающей по её периметру. Также прокладки расположены вокруг выходного отверстия каждого элемента, что предотвращает смешивание рабочей жидкости между собой.

Герметичность внутри пластинного пространства может быть достигнута и за счёт приваренных стальных вставок. Этот метод используется для агрегатов, имеющих максимально толстые пластины. Толщина пластин может быть от 0,4 до 1 мм. Она зависит от размера теплообменника и рабочего давления. Самые тонкие пластины способны выдержать 10 МПа. А вот теплообменники с пластинами 0,8 ведут работу с давлением более 25 МПа.

Из чего изготавливают пластинчатые теплообменники

Для изготовления пластинчатых теплообменников используются разные материалы. Среди них можно выделить:

• Сталь;
• Титан;
• Графит;
• Медь.

Стальные элементы теплообменника самые распространённые. Для изготовления используются только марки, хорошо противостоящие коррозии, чтобы повысить долговечность всего устройства. Медные и титановые устройства можно встретить на особо важных объектах. Например, титановые варианты устанавливаются на морские суда дальнего плавания. При контакте с морской водой только они способны обеспечить длительный срок эксплуатации без аварий.

Графит применяют для изготовления пластин теплообменника. Этот материал переносит контакт с водной средой, которая может разрушить большинство металлов. Таким образом графитовые пластины увеличивают работоспособность и срок эксплуатации теплообменника.

Кроме перечисленных материалов следует отметить резину, в основе которой лежит природный и искусственный каучук. Без прокладок теплообменник не сможет функционировать, если только он не относится к разряду паяных или сварных. Но в этом случае такое устройство потеряет возможность быстро разбираться и чиститься. Поэтому большая часть пластинчатых теплообменников изготавливается разборными, имеющими резиновые прокладки.

Как работает пластинчатый теплообменник

Через вводной патрубок теплоноситель поступает в внутрь агрегата. Так как каждая пластина помимо отверстий имеет огромное количество каналов, то жидкость начинает циркулировать по каждому отсеку, постепенно передавая температуру окружающей среде. На своём пути теплоноситель совершает множество подобных циркуляций, что увеличивает эффективность работы теплообменника.

По своей конструкции пластинчатые теплообменники можно поделить на три вида:

• Одноходовые;
• Двухходовые;
• Трёхходовые.

Каждый из типов устройств рассчитан на работу при помощи противотока. Это означает, что теплоноситель подаётся в одном направлении, а жидкость, которой передаётся температура, имеет вход с другой. Таким образом достигается максимальная эффективность теплообменника, что и требуется потребителю. Различием между видами устройств будет возможность использования типа трубопровода, к которому произведено подключение теплообменного агрегата.

Варианты исполнения пластинчатых теплообменников

По своей конструкции все пластинчатые теплообменники практически одинаковы. Существенная разница заключается лишь в способе соединения теплоотдающих элементов. Поэтому их можно разделить на три типа:

• Разборные;
• Паяные;
• Сварные.

Разборные пластинчатые теплообменники

Самый распространённый вид, это разборные теплообменники. Герметизация между пластинами у данных агрегатов достигается путём использования резиновых прокладок. При затягивании, они плотно прижимаются друг к другу, что способны выдержать даже огромное давление. Среди положительных моментов разборных агрегатов следует выделить:

• Длительный срок эксплуатации;
• Удобное и простое обслуживание;
• Возможность изменять мощность устройства;
• Низкая стоимость агрегата.

Несмотря на то, что резиновые прокладки изнашиваются через 1 – 3 года, сам срок эксплуатации разборного пластинчатого теплообменника может превышать 25 лет. Это значительный срок, особенно в свете низкой стоимости устройства по сравнению с другими видами теплообменников. Изношенные элементы можно быстро заменить, не тратя на это большого количества времени и средств. Таким достоинством могут похвастаться редкие образцы данной продукции.

Паяные пластинчатые теплообменники

Паяный пластинчатый теплообменник позволяет решать задачи в самых труднодоступных местах. Это обусловлено его малым весом, благодаря отсутствию некоторых элементов, характерных для устройств данного типа. Вместо прокладок за герметизацию пластин отвечает специализированная пайка. Именно благодаря ей получается цельное устройство, способное работать с самыми большими давлениями.

Среди достоинств этого теплообменника следует выделить:

• Быстрый монтаж;
• Малый вес;
• Возможность работать при критичных температурах;
• Длительный срок эксплуатации.

Благодаря единому корпусу, этот теплообменник быстро устанавливается на своё место. Этому способствует и малый вес устройства, в котором отсутствуют резиновые уплотнители, придающие пластинчатым теплообменным агрегатам дополнительный вес. Качественная спайка создаёт настолько прочный корпус теплообменника, что он способен работать при критической температуре, превышающей 100 ^оС и высоком давлении довольно длительное время.

Проблем с обслуживанием устройства также нет. При возникновении внутренних загрязнений, теплообменник достаточно быстро промывается специальными растворами. Но такие меры возникают редко. Причиной этого выступают формирующиеся завихрения внутри агрегата.

Сварные пластинчатые теплообменники

Данный тип теплообменника является самым редким из всех пластинчатых устройств для теплообмена. Но это не означает, что подобные агрегаты считаются плохими. Напротив, сварные теплообменники способны выдавать высокие показатели производительности, а также вести работу в сверх критичных условиях, когда другие аппараты выходят из строя. При подаче повышенного давления, устройства свободно выдерживают температуру в 300 ^оС.

Среди других достоинств сварных теплообменников можно выделить:

• Высокие антикоррозийные свойства;
• Возможность использования щелочей и кислот для очистки внутреннего пространства агрегата;
• Простота обслуживания.

Все перечисленные плюсы вместе составляют ещё один. Это длительный срок эксплуатации, гарантированный не только качественной сборкой теплообменника, но прежде всего его характеристиками.

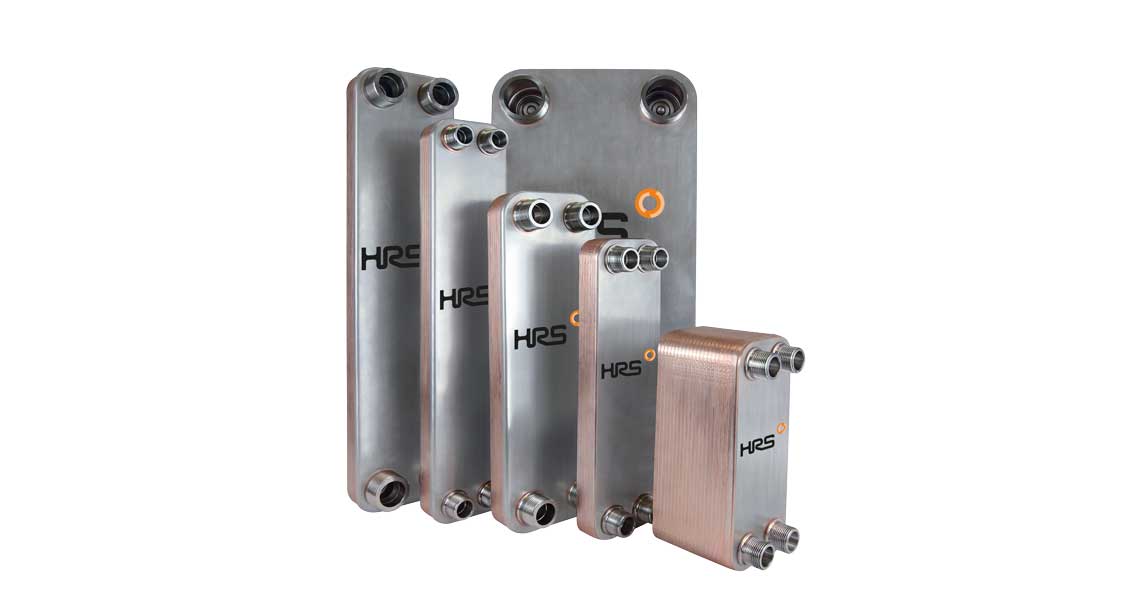

Паяные пластинчатые теплообменники – SWEP

Что такое паяные пластинчатые теплообменники?

Паяные пластинчатые теплообменники (ППТО, иногда называемые пластинчатыми теплообменниками) являются одним из наиболее эффективных способов передачи тепла от одной среды к другой. Паяный пластинчатый теплообменник состоит из гофрированных пластин, которые образуют каналы, по которым могут распределяться горячая и холодная среды (обычно вода).

Паяные пластинчатые теплообменники могут использоваться для ряда функций в системе отопления или охлаждения — они могут действовать как конденсаторы, испарители, масляные или газовые охладители и использоваться для других функций, связанных с передачей тепла или охлаждения.

Паяные пластинчатые теплообменники широко используются во многих отраслях промышленности и часто в крупных тепловых сетях жилых домов. Они играют важную роль в обеспечении процесса и производства кондиционирования воздуха, холодоснабжения, охлаждения центров обработки данных и отопления жилых помещений.

Выбор технологии паяных пластинчатых теплообменников для вашего следующего проекта по отоплению или охлаждению обеспечит множество преимуществ, включая экономию энергии и затрат на техническое обслуживание, а также максимальное использование пространства.

Паяный пластинчатый теплообменник в сравнении с кожухотрубным теплообменником и теплообменником с прокладками.

Преимущества выбора паяных пластинчатых теплообменников (также известных как пластинчатые теплообменники)

• Компактность – Наши паяные пластинчатые теплообменники чрезвычайно компактны по сравнению с другими технологиями. Углеродный след может составлять всего одну десятую от кожухотрубного теплообменника или половину от пластинчатого теплообменника с прокладкой.
• Эффективность – Отсутствие необходимости в прокладках или вспомогательном оборудовании, около 95 % материала используется для передачи тепла. Высокая турбулентность потока также позволяет эффективно использовать небольшие перепады температур.
• Надежность – Прочная конструкция не требует прокладок, что исключает риск их утечки. Это означает стабильные тепловые и гидравлические характеристики при минимальном времени простоя на техническое обслуживание и эксплуатацию.
• Гибкость – Компактный размер позволяет эффективно использовать пространство и делает конструкцию системы более гибкой. Более крупные установки могут быть построены поблочно с помощью стандартных дверей и лифтов, и при увеличении спроса легко увеличить мощность.
• Экономичный — Вы сэкономите на энергии, техническом обслуживании, запасных частях и установке. Стоимость жизненного цикла в течение 15-20 лет часто может быть вдвое меньше, чем у соответствующего решения с прокладками.
• Самоочистка – Наши паяные пластинчатые теплообменники обычно самоочищаются благодаря сильно турбулентным потокам. В приложениях с высоким риском загрязнения или образования накипи очистка на месте выполняется легко без разборки. Узнайте больше об очистке пластинчатого теплообменника.
• Индивидуальный заказ – Объединяя конструкцию пластин, материалы и соединения стандартных компонентов, мы сокращаем время выполнения заказа, сохраняя при этом максимальную производительность для вашего конкретного применения.



Как выбрать паяные пластинчатые теплообменники

Мы здесь, чтобы помочь. Пожалуйста, свяжитесь с нами, если вам нужна помощь в выборе продуктов и решений для вашего проекта. Вы также можете использовать наше программное обеспечение для проведения собственных расчетов размеров пластинчатого теплообменника.



Часто задаваемые вопросы

В чем разница между паяным пластинчатым теплообменником (также известным как пластинчатый теплообменник), производимым компанией SWEP, и пластинчатым теплообменником

Компания SWEP стала пионером в разработке паяного пластинчатого теплообменника (ППТО) без прокладок, который имеет несколько очевидных преимуществ по сравнению с теплообменником с прокладкой на раме. Паяный пластинчатый теплообменник обеспечивает максимально эффективную передачу энергии при 95% ее содержания. Стоимость жизненного цикла в течение 15-20 лет часто может быть снижена вдвое по сравнению с решениями с прокладочными пластинами, которые построены на раме, требуют гораздо больше материала и, следовательно, менее эффективны (дополнительный материал не обеспечивает дополнительной возможности теплообмена). ).

Как определить размер паяного пластинчатого теплообменника

Программный пакет SWEP — SSP — это наше уникальное и ведущее в мире программное обеспечение, разработанное для расширенных расчетов теплообмена. Программное обеспечение обрабатывает однофазные, конденсаторные, испарительные, каскадные расчеты, двухступенчатые приложения и многое другое. Введите свои данные, и SSP немедленно представит концепцию продукта, которая наилучшим образом соответствует вашим потребностям.

Как очистить паяный пластинчатый теплообменник

Паяный пластинчатый теплообменник (ППТО) обычно является самоочищающимся благодаря сильно турбулентным потокам. В приложениях с высоким риском загрязнения или образования накипи из-за неподходящих условий, таких как сомнительное качество воды и высокие температуры (образование накипи), для поддержания эффективности может потребоваться химическая очистка. В таких случаях подходит безразборная мойка (CIP) — удобный способ очистки внутренних поверхностей закрытых систем.

Как работают паяные пластинчатые теплообменники

Среды сближаются внутри BPH по обе стороны гофрированной пластины, не смешиваясь, и энергия передается от одной стороны к другой, когда они текут бок о бок.

Производители паяных пластинчатых теплообменников | AIC

Создан для максимальной производительности

Паяные пластинчатые теплообменники состоят из пластин из нержавеющей стали с рельефным шевронным рисунком. Пластины поворачиваются друг к другу на 180°, в результате чего гребни пластин пересекаются и создается решетка из пересекающихся каналов. Жидкости могут течь противотоком или прямотоком.

Специальный рисунок гофра обеспечивает высокую турбулентность потока. Турбулентность значительно улучшает скорость теплопередачи и уменьшает количество отложений внутри агрегата.

Технические характеристики Брошюра

Выберите из Одинарная или Двойная Стеновые паяные пластины

Применение

• Рефрижераторные установки Конденсаторы и охладители
• Маслоохладители
• Теплообмен между жидкостями близкого подхода
• Рекуперация тепла в промышленных процессах
• Солнечное и геотермальное отопление
• Водяное отопление и охлаждение
• Централизованное теплоснабжение и охлаждение
• Газовое охлаждение

Стандартные материалы

• Нагревательные пластины из нержавеющей стали SS316L

Материалы для пайки

• Медь, никель и нержавеющая сталь

Максимальное рабочее давление

• До 650 фунтов на кв. дюйм (4,48 МПа)

Максимальная рабочая температура

• До 445°F (230°C)

Одинарная паяная пластина Преимущества

Компактные модели с высокой теплопроводностью Пластины из нержавеющей стали с гофрированной поверхностью обеспечивают турбулентный поток и структурную поддержку агрегата Высокий коэффициент теплопередачи Экономичность Вариант с одной или двумя стенками. Доступны припои из меди, никеля и нержавеющей стали Быстрая и простая установка

Паяные пластинчатые теплообменники с двойными стенками

Конструкция паяных пластинчатых теплообменников с двойными стенками снижает риск перекрестного загрязнения потоков жидкости в случае внутренней утечки внутри блока.

Две пластинчатые стенки из нержавеющей стали разделяют потоки жидкости с воздушным зазором между ними. В случае утечки затронутая жидкость попадет в воздушный зазор и выйдет из теплообменника, что позволит визуально обнаружить утечку.

Преимущества паяных пластинчатых теплообменников с двойными стенками

• Визуальное обнаружение утечек
• Снижает риск перекрестного загрязнения жидкости
• Высокая тепловая эффективность
• Компактный дизайн, небольшие габариты

Информация о продукте и литература на этом веб-сайте предназначены только для общих целей. Модели, размеры и рабочие параметры могут быть изменены по усмотрению AIC. Свяжитесь с AIC напрямую для получения обновленных спецификаций конструкции.

Технические характеристики изделий серии L — одностенные

	А	Б	С	Д	Ф	л/мин (гал/мин)		кг (фунт)
ЛА 14	194(7,6)	80(3. 1)	154(6.1)	40(1,6)	10+2,3НП(0,39+0,09НП)	110(29)	60	0,8+0,05НП(1,8+0,10НП)
ЛА 22	300(11.8)	79(3.1)	260(10.2)	42(1,7)	9,0+2,3НП(0,36+0,09НП)	68(18)	Number of Plates: “> 60	1,1+0,09НП(2,4+0,20НП)
ЛА 34	468(11,5)	80(3.1)	432(17.0)	42(1,7)	9,0+2,3НП(0,36+0,09НП)	68(18)	60	1,7+0,12НП(3,7+0,26НП)
Фунт 31	306(12.0)	126(5,0)	250(9. 8)	70(2,8)	10+2,5НП(0,39+0,10НП)	212(56)	150	1,6+0,15НП(3,5+0,33НП)
Фунт 47	414(16,3)	122(4.8)	360(14.2)	68(2,7)	10+2,5НП(0,39+0,10НП)	212(56)	150	2,1+0,18НП(4,6+0,40НП)
Фунт 60	506(19. 9)	126(5,0)	444(17,5)	64(2,5)	10+2,5НП(0,39+0,10НП)	212(56)	150	3,5+0,24НП(7,7+0,53НП)
ЛК 110X	530(20.9)	248(9.8)	456(17.9)	174(6.9)	11,5+2,4НП(0,45+0,09НП)	450(119)	Number of Plates: “> 200	7,2+0,52НП(15,8+1,14НП)
ЛК 110Н	463(18.2)	255(10.0)	378(14.9)	170(6.7)	10,0+2,4НП(0,39+0,09НП)	550(145)	200	4,3+0,39НП(9,4+0,86НП)
ЛК 110 л	463(18.2)	255(10.0)	378(14. 9)	170(6.7)	10,0+2,4НП(0,39+0,09НП)	650(172)	200	4,3+0,39НП(9,4+0,86НП)
ЛК 110Y	523(20.6)	241(9,5)	430(16,9)	148(5,8)	13,4+2,8НП(0,53+0,11НП)	700(185)	200	7,2+0,55НП(15,8+1,21НП)
ЛК 110Z	523(20. 6)	241(9,5)	430(16,9)	148(5,8)	13,4+2,8НП(0,53+0,11НП)	900(238)	200	7,7+0,55НП(16,9+1,21НП)
ЛК 170	685(27.0)	255(10.0)	600(23,6)	170(6.7)	10,0+2,4НП(0,39+0,09НП)	500(132)	Number of Plates: “> 200	5,9+0,60НП(13,0+1,32НП)
ЛД 235	784(30.9)	306(12.0)	682(26.9)	204(8.0)	12,0+2,6НП(0,47+0,10НП)	1500(396)	280	19,0+0,81НП(41,8+1,78НП)
ЛЭ 400	1008(39,7)	387(15.2)	861(33,9)	240(9. 4)	17,0+2,75НП(0,67+0,10НП)	4000(1056)	400	100+1,8НП(221+3,97НП)
NP-количество пластин

Стандартная конструкция:

• Пластины и соединения: AISI 316
• Материал припоя: медь (дополнительно — никель, нержавеющая сталь)
• Одностенные пластины (дополнительно — двустенные)

Конструктивные параметры:

• Рабочая температура до 230°C (445°F)
• Рабочее давление до 45 бар (650 PSI)

Стандартные соединения

Стандартные	д* (дюйм)	д (дюйм)
ЛА 14	7/8″	3/4″
ЛА 22	7/8″	3/4″
ЛА 34	1 1/8″	1″
Фунт 31	1 1/8″	1″
Фунт 47	1 1/8″	1″
Фунт 60	1 1/8″	1″
ЛК 110X	1 5/8″, 2″	1 1/2″, 2″
ЛК 110Н	1 5/8″	2 1/2 дюйма
ЛК 110 л	1 5/8″	2 1/2 дюйма
ЛК 110Y	1 5/8″	2 1/2 дюйма
ЛК 110Z	1 5/8″	3 дюйма
ЛК 170	1 5/8″	2 1/2 дюйма
ЛД 235	2 1/8″	3 дюйма (фланец)
	–	4″ (ФЛАНЕЦ)
* внутренний диаметр соединения

Технические характеристики продукции L-Line — двустенные

	А	Б	С	Д	Ф	л/мин (гал/мин)		кг (фунт)
LA14DW	201(7. 9)	80(3.1)	164(6,5)	42(1,7)	10+2,4НП(0,39+0,09НП)	110(29)	60	0,8+0,05НП(1,8+0,10НП)
ЛА22ДВ	300(11.8)	80(3.1)	260(6,5)	42(1,7)	10+2,4НП(0,39+0,09НП)	68(18)	Number of Plates: “> 60	1,1+0,08НП(2,4+0,18НП)
ЛА34ДВ	469(18,5)	80(3.1)	432(17.0)	42(1,7)	10+2,4НП(0,39+0,09НП)	68(18)	60	1,7+0,12НП(3,7+0,26НП)
ЛБ31ДВ	286(11.3)	117(4.6)	232(9. 1)	68(2,7)	10+2,5НП(0,39+0,10НП)	212(56)	150	1,9+0,12НП(4,2+0,26НП)
ЛБ31ДВ	414(16.3)	117(4.6)	360(14.2)	68(2,7)	10+2,5НП(0,39+0,10НП)	212(56)	150	2,3+0,19НП(5,1+0,42НП)
ЛБ60ДВ	534(21. 0)	117(4.6)	480(18,9)	68(2,7)	10+2,5НП(0,39+0,10НП)	212(56)	150	2,6+0,24НП(5,7+0,53НП)
ЛК110ДВ	463(18.2)	225(8.9)	378(14.9)	170(6,7)	11+2,5НП(0,43+0,10НП)	550(146)	Number of Plates: “> 200	4,3+0,39НП(9,5+0,86НП)
ЛК170ДВ	685(27.0)	225(8.9)	600(23,6)	170(6.7)	11+2,5НП(0,43+0,10НП)	500(132)	200	5,9+0,6НП(13+1,32НП)
ЛД235ДВ	784(30.9)	306(12.0)	68(26,9)	204(8. 0)	13+2,5НП(0,51+0,10НП)	1500(396)	280	19,0+0,81НП(41,8+1,78НП)
NP-количество пластин

Стандартная конструкция:

• Пластины с двойными стенками
• Материал пластины: ANSI 316
• Материал припоя: Медь

Конструктивные параметры:

• Рабочая температура до 230°C (445°F)
• Рабочее давление до 33,2 бар (481 PSI)

Стандартные соединения

Двойные стенки	д* (дюйм)	д (дюйм)
ЛА14ДВ	7/8″	3/4″
ЛА22ДВ	7/8″	3/4″
ЛА34ДВ	1 1/8″	1″
ЛБ31ДВ	1 1/8″	1″
ЛБ47ДВ	1 1/8″	1″
ЛБ60ДВ	1 1/8″	1″
ЛК110ДВ	1 5/8″	2 1/2 дюйма
ЛК170ДВ	1 5/8″	2 1/2 дюйма
ЛД235ДВ	2 1/8″	3 дюйма
* внутренний диаметр соединения

Теплообменник Паяный пластинчатый теплообменник 40 Пластинчатый теплообменник для отопления

Рекомендуемые товары, которые могут вам понравиться

BSHRQ1240MN34G601V0

Часто покупают вместе

Люди, которые купили этот товар, также купили

Описание Спецификация Вопросы и ответы Отзывы превосходные тепловые характеристики, а материал из нержавеющей стали 316L + 99,9% меди может обеспечить его долгий срок службы, поэтому он идеально подходит для солнечного нагрева, рекуперации тепла масляного блока, охлаждения двигателя, испарения и конденсации и т. д.

Tough Equipment & Tools, Pay Less

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Высокое качество
• Невероятно низкие цены
• Быстрая и безопасная доставка
• Бесплатный возврат в течение 30 дней
• Внимательная служба поддержки 24/7

Прочное оборудование и инструменты, платите меньше

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Прочное качество премиум-класса
• Невероятно низкие цены
• Быстрая и надежная доставка
• Бесплатный возврат в течение 30 дней
• Внимательное обслуживание 24/7

Отличные тепловые характеристики

Чрезвычайно эффективная елочка для максимальной теплопередачи.

Низкое энергопотребление

Низкое энергопотребление благодаря очень низкому перепаду давления в теплообменнике.

Нержавеющая сталь 316L

Теплообменник изготовлен из нержавеющей стали 316L с высокой прочностью, устойчивой к давлению, коррозии и ржавчине.

Выделенные порты MNPT

Четыре утолщенных порта MNPT 3/4″ для упрощения установки.

Компактность и гибкость

Занимаемая площадь может составлять всего одну десятую площади кожухотрубного теплообменника, а его компактные размеры

Широкая область применения

Пластина теплообменника идеально подходит для наружных дровяных печей/котлов, систем лучистого отопления полов, водопроводных систем, систем снеготаяния, бассейнов, бытовых систем водоснабжения, систем отопления, вентиляции и кондиционирования воздуха и холодильных систем. , солнечное отопление и другие приложения для теплопередачи жидкость-жидкость.

Технические характеристики

• Модель: EATB12

• Материал: 316L +99,9% Медная

• Порты: 3/4 “MNPT

• Пластин. 3,0 МПа

• Испытательное давление: (мин): 4,5 МПа

• Расчетная температура (℃): Макс. +225

• Расчетная температура (℃): Мин. “x 2,7” x 4,6″/19,4 см x 7,1 см x 11,8 см

Содержание пакета

• 1 x Teatrabrage

• 1 x Пара обручей

Тесное оборудование и инструменты, заплатить меньше

Vevor – ведущий бренд, который специализируется на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Высокое качество Tough
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Премиальное качество жесткого качества
  • Невероятно низкие цены
  • Быстрая и безопасная доставка
  • 30-дневные бесплатные доходности
  • 24/7 Обратный сервис

  компактный и легкий корпус с превосходными тепловыми характеристиками, а материал из нержавеющей стали 316L с добавлением 99,9% меди может обеспечить его долгий срок службы, поэтому он идеально подходит для солнечного нагрева, рекуперации тепла масляного блока, охлаждения двигателя, испарения и конденсации и т. д.

  • Высокая тепловая эффективность
  • Оптимизированное энергопотребление
  • Прочная конструкция
  • Компактная конструкция

  Отличные тепловые характеристики

  Чрезвычайно эффективная конструкция в виде елочки для максимальной теплопередачи.

  Низкое энергопотребление

  Низкое энергопотребление благодаря очень низкому перепаду давления в теплообменнике.

  Нержавеющая сталь 316L

  Теплообменник изготовлен из нержавеющей стали 316L с высокой прочностью, устойчивой к давлению, коррозии и ржавчине.

  Выделенные порты MNPT

  Четыре утолщенных порта MNPT 3/4″ для упрощения установки.

  Компактность и гибкость

  Занимаемая площадь может составлять всего одну десятую площади кожухотрубного теплообменника, а его компактные размеры

  Широкая область применения

  Пластина теплообменника идеально подходит для наружных дровяных печей/котлов, систем лучистого отопления полов, водопроводных систем, систем снеготаяния, бассейнов, бытовых систем водоснабжения, систем отопления, вентиляции и кондиционирования воздуха и холодильных систем. , солнечное отопление и другие приложения для теплопередачи жидкость-жидкость.

  Содержание пакета

  • 1 x Teale Trogner
  • 1 x A Пара обручей

  Спецификации

  • Модель: EATB12
  • Материал: 316L +99,9% Mapper
  • PARTS: 3/4 “МНД
  . Количество: 40
  • Расчетное давление (макс.): 3,0 МПа
  • Испытательное давление: (мин.): 4,5 МПа
  • Расчетная температура (℃): Макс. +225
  • Расчетная температура (℃): Мин. -196
  • Размер: 7,6″ x 2,7″ x 4,6″/19,4 см x 7,1 см x 11,8 см

  Model

  EATB12

  Material

  316L +99.9% Copper

  Ports

  3/4″ MNPT

  Plate Quantity

  40

  Design Pressure(Max)

  3,0 МПа

  Тестовое давление

  (мин)

  Temp. (℃)

  MAX +225

  DENTER. 6

  Размеры

  7,6″ x 2,7″ x 4,6″ /19,4 см x 7,1 см x 11,8 см

  Вопросы и ответы

  1

60 6 вопросов Задайте вопрос

Вопросы

Каков вес товара?

Ответить

Посмотреть больше 2,80 кг.

Вевор

(0) (0)

Отзывы покупателей

• Цена 4,8

• Качественный 4. 6

• Функции 4.6

• Легко использовать 4,7

12 Обзоры

Amazon Customer

THKS за отличную сделку —- David

Солнечная горячая вода

См. Больше

0

11669

9

9

9

9

• 9

0
9
69 . деньги

Хорошее соотношение цены и качества. Рекомендовать.

Смотреть больше Смотреть меньше

0

ANTONIO JOSE ALONZO PALACIOS

серьезный и ответственный продавец!!

Получив товар в плохом состоянии, просто сделал обзор, продавец сразу связался со мной и выслал новый!! Большое спасибо !!

См. Подробнее см. Меньше

0

Jason Palinkas

Какая отличная сделка

Определенно стоит

.0061 John P. Fiebich

Небольшой недорогой теплообменник

Хорошая цена, очень компактный.

См. больше См. меньше

0

Просмотреть все отзывы клиентов

Люди, которые просматривали этот товар, также просматривали

• Корзина
• Список желаний
• Свяжитесь с нами
• Отследить ваш заказ
• О нас

Наверх

855-385-1880 С понедельника по пятницу, 08:00-17:00, GMT-7 ©2009 – 2022 VEVOR Все права защищены

Пластинчатые теплообменники из нержавеющей стали с медным припоем

Duda Energy LLC 1112 Brooks St SE Decatur, AL 35601 Пн-Пт: 9:00 – 17:00 CST Сб-Вс: выходной • Эл. : 1-855-DUDA-BIO • Факс: (205)-881-1561

Магазин > Теплообменники У нас есть много паяных медных пластинчатых теплообменников различных размеров с различными вариантами приварных фитингов и разным количеством пластин. Эти агрегаты могут использоваться для преобразования SVO, охлаждения пивного сусла, охлаждения или нагрева биодизельного топлива, охлаждения и котлов. Как работает теплопередача Теплопередача происходит при наличии разницы температур между двумя средами. Тепло будет перемещаться от горячего источника к холодному. Скорость, с которой происходит передача тепла, определяется многими факторами, такими как теплопроводность двух материалов и разница температур двух сред. Конвективный теплообмен происходит, когда материалы движутся друг против друга. Пластинчатые теплообменники имеют очень хорошие показатели теплопередачи, поскольку в них используются металлические пластины с высокой теплопроводностью, а сами пластины очень тонкие. Пластинчатые теплообменники также обеспечивают высокую передачу тепла за счет конвективных сил с обоими рабочими жидкостями. При больших перепадах температур с помощью пластинчатого теплообменника может быть достигнута большая теплопередача. Коррозия Коррозия обычно приводит к выходу этих блоков из строя. Используйте жидкости с разумным уровнем pH, чтобы обеспечить длительный срок службы. Жесткая вода разъедает быстрее, чем обычная вода. (Используйте дистиллированную воду, если это возможно; дистиллированная вода никогда не должна разъедать ее). Соленая вода очень быстро разъедает нержавеющую сталь. Рекомендуется часто очищать теплообменник, если вы используете агрессивные жидкости. При нормальном использовании (неагрессивные жидкости) срок службы составляет 10-20 лет. Жидкости, содержащие хлориды, быстро разъедают устройство. Области применения Это чрезвычайно популярный блок для дровяных печей, систем теплого пола, систем охлаждения, прямого преобразования растительного масла, охлаждения пива, систем кондиционирования воздуха и систем солнечного нагрева воды. Он будет работать для любого приложения, в котором желаемый результат состоит в том, чтобы две жидкости (жидкость или газ) обменивались теплом. На этом изображении показана конфигурация противотока. Противоток является наиболее эффективной конфигурацией, поскольку теоретически холодная жидкость может достигать той же температуры, что и горячая жидкость. Как это работает Жидкость А проходит от отверстия слева от теплообменника через все остальные каналы, образованные пластинами, к противоположному концевому отверстию слева от теплообменника (если смотреть на него длинным путем). Жидкость B проходит из порта справа через другие каналы, образованные пластинами, и выходит через другой порт с правой стороны. Жидкости по существу соприкасаются друг с другом через пластины, и тепло передается от горячей жидкости к холодной жидкости. (но жидкости не смешиваются) Производительность Охлаждение пивного сусла. См. следующие диаграммы для оценки производительности приложений, характерных для охлаждения пивного сусла. Таблица охлаждения пивного сусла (pdf) Какой размер и сколько тарелок? Большая длина теплообменника означает гораздо более высокую эффективность. Чем дольше, тем лучше. Больше пластин на теплообменнике добавляет дополнительную теплопередачу, но предназначено для уменьшения перепада давления. Падение давления снижает скорость потока, что снижает теплопередачу. Большая ширина теплообменника позволяет снизить падение давления. Пожалуйста, смотрите ниже описание для получения более подробной информации Вообще говоря, чем больше длина теплообменника, тем выше эффективность его теплопередачи. Бесконечно длинный теплообменник позволил бы горячей жидкости стать температурой холодной жидкости, а холодной жидкости – горячей жидкостью, при условии идеального энергетического баланса. Чем больше пластин и больше ширина теплообменника, тем меньше потери давления на протекающие через него жидкости. Хотя добавление большего количества пластин и ширины может немного увеличить теплопередачу, лучше всего увеличить длину для оптимального усиления теплопередачи. Необходимо учитывать большее количество пластин и ширину, когда скорость потока достигает половины или более максимальной скорости потока для конкретного устройства, чтобы избежать потери давления в потоке жидкости. Потеря давления означает более медленное течение жидкости и, следовательно, меньшую теплопередачу в целом. В наших конструкциях мы обычно допускаем падение давления до 7,5 фунтов на квадратный дюйм, что обычно считается не влияющим на скорость потока в системах теплопередачи. В большинстве приложений с низким расходом падение давления составляет менее 1 фунта на кв. дюйм. Максимальный расход воды с допустимым перепадом давления менее 7,5 фунтов на кв. дюйм Модель Тарелки Максимальный расход (гал/мин) Б3-12А 10 6 Б3-12А 20 12 Б3-12А 30 15,5 Б3-12А 40 18 Б3-23А 20 8 Б3-23А 30 12 Б3-23А 50 14 Б3-23А 60 19 Б3-32А 20 14 Б3-32А 40 26 Б3-32А 60 35 Размер теплообменника Нужен теплообменник по размеру? Пожалуйста, сообщите нам свой адрес электронной почты, жидкую среду/вещество (при использовании антифриза нам необходимо знать, сколько % воды и % этиленгликоля или пропиленгликоля у вас есть) и 1 из 3 других переменных для параметров горячей/холодной жидкости. Мы подберем лучший теплообменник для вашего применения на основе заданных параметров и оценим результат двух других параметров, оставленных пустыми, на основе производительности этого теплообменника. Пожалуйста, не указывайте диапазоны номеров. Если вы не уверены, каким будет параметр, укажите наихудший сценарий. Форма представления жидкостного теплообменника Отправьте свои требования ниже, чтобы получить размер теплообменника для вашего конкретного применения теплообмена жидкость-жидкость. Охлаждение сусла? Если у вас нет особых требований, лучше просмотреть таблицу охлаждения пивного сусла для сравнения единиц. Ниже приведены сертификаты/испытания, применимые ко всем нашим теплообменникам:   Главная | Вход для клиентов | Просмотр корзины | Выезд | Форумы | Свяжитесь с нами | Партнерская программа Теплообменники | Насосы | Фильтры | Все химикаты | Шланг из фторэластомера (например, витоновый шланг) Прочие химикаты | Электромагнитные клапаны | Фитинги из нержавеющей стали | Шаровые краны из нержавеющей стали | Обратные клапаны Конусные резервуары | Солнечные водонагреватели | Комплекты для переоборудования пропана | Светодиодное освещение Магнитные мешалки

Паяный лист – Westermeyer Industries

Каталожный номер		Обязанность конденсатора / испарителя	БТЕ/ч	Размер кадра		Передние соединения				Задние соединения
				Номинал*		ОРВ**				Виктаулик
		тонн		г. Н	В	F1	F2	F3	г. F4	Р5	Р6
Одноконтурный	WPS20-1	1	15 000	12,5″	3″	5/8″ (3/4″ NPT)	5/8″ (3/4″ NPT)	5/8″ (3/4″ NPT)	5/8″ (3/4″ NPT)	–	г. –
	ВПС30-1	2	30 000	12 дюймов	5”	7/8”	7/8”	1/2”	7/8”	–	–
	WPT10-1	2	г. 30 000	21”	5”	7/8”	7/8”	1/2”	7/8”	–	–
	г. WPT14-1	3	45 000	21”	5”	7/8”	7/8”	1/2”	7/8”	–	–
	WPT22-1	5	75 000	г. 21”	5”	7/8”	7/8”	1/2”	7/8”	–	–
	WPT30-1	г. 7,5	112 500	21”	5”	1 3/8”	1 3/8”	5/8”	1 3/8”	–	г. –
	WPT40-1	10	150 000	21 дюйм	5”	1 3/8”	1 3/8”	5/8”	г. 1 3/8”	–	–
	WPT50-1	12	180 000	21”	5”	1 3/8”	г. 1 3/8”	5/8”	1 3/8”	–	–
	WPT60-1	15	225 000	21”	г. 5”	1 3/8”	1 3/8”	5/8”	1 3/8”	–	–
	ВПГ46-1	20	г. 300 000	21”	10”	2 1/8”	2 1/8”	7/8”	2 1/8”	–	–
	ВПГ60-1	25	375 000	21”	10”	2 1/8”	2 1/8”	1 1/8”	2 1/8”	–	–
	ВПГ74-1	30	450 000	21”	10”	2 1/8”	2 1/8”	1 1/8”	2 1/8”	–	–
	WPL62-1	40	600 000	27 дюймов	12 дюймов	2 1/8”	2 1/8”	1 1/8”	2 1/8”	–	–
	ВПЛ80-1	50	750 000	27 дюймов	12 дюймов	3 1/8”	2 5/8”	1 1/8”	2 5/8”	–	–
	ВПЛ80-1А	50	750 000	27 дюймов	12 дюймов	3 1/8”	3 ”победа.	1 1/8”	3 ”победа.	–	–
	ВПЛ92-1	60	900 000	27 дюймов	12 дюймов	1 5/8”	2 1/8”	1 3/8”	2 1/8”	–	–
	ВПЛ92-1А	60	900 000	27 дюймов	12 дюймов	1 5/8”	3 ”победа.	1 3/8”	3 ”победа.	–	–
	ВПЛ174-1	100	1 500 000	27 дюймов	12 дюймов	3 1/8”	4 ”победа.	1 5/8”	4 ”победа.	–	–
Двухконтурный	ВПГ22-2	10	150 000	21”	10”	1 3/8”	1 3/8”	1/2”	1/2”	2”	2”
	ВПГ26-2	12	180 000	21”	10”	1 3/8”	1 3/8”	1/2”	1/2”	2”	2”
	ВПГ30-2	15	225 000	21”	10”	1 3/8”	1 3/8”	1/2”	1/2”	2”	2”
	ВПГ42-2	20	300 000	21”	10”	1 3/8”	1 3/8”	1/2”	1/2”	2”	2”
	ВПГ62-2	30	450 000	21”	10”	1 5/8”	1 5/8”	5/8”	5/8”	2 1/2”	2 1/2”
	ВПГ82-2	40	600 000	21”	10”	1 5/8”	1 5/8”	5/8”	5/8”	2 1/2”	2 1/2”
	ВПГ130-2	60	900 000	21 дюйм	10”	2 1/8”	2 1/8”	7/8”	7/8”	2 1/2”	2 1/2”
	ВПЛ122-2	75	1 125 000	27 дюймов	12 дюймов	2 5/8”	2 5/8”	1 1/8”	1 1/8”	3”	3”
	ВПЛ130-2	80	1 200 000	27 дюймов	12 дюймов	2 5/8”	2 5/8”	1 1/8”	1 1/8”	3”	3”
	WPX154-2†	100	1 500 000	29”	15 дюймов	3 1/8”	3 1/8”	1 1/8”	1 1/8”	4”	4”
	WPX186-2†	125	1 875 000	29”	15 дюймов	3 1/8”	3 1/8”	1 3/8”	1 3/8”	4”	4”
	WPX210-2†	150	2 250 000	29”	15 дюймов	3 1/8”	3 1/8”	1 3/8”	1 3/8”	4”	4”

Паяные пластинчатые теплообменники Bell & Gossett BPX

Паяный теплообменник Bell & Gossett BPX с 10 пластинами. Этот теплообменник обеспечивает максимальное рассеивание тепла и предназначен для бытовых и небольших коммерческих водяных систем. Он имеет крышку из нержавеющей стали ASTM и пластины каналов, а также медный припой. Он имеет расчетное давление 435 фунтов на квадратный дюйм, минимальную температуру -310°F и максимальную температуру 450°F.

9Паяный теплообменник Bell & Gossett BPX 2497 с 20 пластинами. Этот теплообменник обеспечивает максимальное рассеивание тепла и предназначен для бытовых и небольших коммерческих водяных систем. Он имеет крышку из нержавеющей стали ASTM и пластины каналов, а также медный припой. Он имеет расчетное давление 435 фунтов на квадратный дюйм, минимальную температуру -310°F и максимальную температуру 450°F.

Паяный теплообменник Bell & Gossett BPX с 30 пластинами. Этот теплообменник обеспечивает максимальное рассеивание тепла и предназначен для бытовых и небольших коммерческих водяных систем. Он имеет крышку из нержавеющей стали ASTM и пластины каналов, а также медный припой. Он имеет расчетное давление 435 фунтов на квадратный дюйм, минимальную температуру -310°F и максимальную температуру 450°F.

Паяный теплообменник Bell & Gossett BPX с 40 пластинами. Этот теплообменник обеспечивает максимальное рассеивание тепла и предназначен для бытовых и небольших коммерческих водяных систем. Он имеет крышку из нержавеющей стали ASTM и пластины каналов, а также медный припой. Он имеет расчетное давление 435 фунтов на квадратный дюйм, минимальную температуру -310°F и максимальную температуру 450°F.

9Паяный теплообменник Bell & Gossett BPX 2497 с 30 пластинами и 0,3 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он обеспечивает максимальное рассеивание тепла и предназначен для бытовых и небольших коммерческих водяных систем. Он имеет крышку и канальные пластины из нержавеющей стали ASTM, а также медный припой. Он имеет расчетное давление 435 фунтов на кв. дюйм, минимальная температура -310°F и максимальная температура 450°F.
9Паяный теплообменник Bell & Gossett BPX 2497 с 20 пластинами и 0,3 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он обеспечивает максимальное рассеивание тепла и предназначен для бытовых и небольших коммерческих водяных систем. Он имеет крышку и канальные пластины из нержавеющей стали ASTM, а также медный припой. Он имеет расчетное давление 435 фунтов на кв. дюйм, минимальная температура -310°F и максимальная температура 450°F.
9Паяный теплообменник Bell & Gossett BPX 2497 с 30 пластинами и 0,3 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он обеспечивает максимальное рассеивание тепла и предназначен для бытовых и небольших коммерческих водяных систем. Он имеет крышку и канальные пластины из нержавеющей стали ASTM, а также медный припой. Он имеет расчетное давление 435 фунтов на кв. дюйм, минимальная температура -310°F и максимальная температура 450°F.
9Паяный теплообменник Bell & Gossett BPX 2497 с 20 пластинами и 0,3 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он обеспечивает максимальное рассеивание тепла и предназначен для бытовых и небольших коммерческих водяных систем. Он имеет крышку и канальные пластины из нержавеющей стали ASTM, а также медный припой. Он имеет расчетное давление 435 фунтов на кв. дюйм, минимальная температура -310°F и максимальная температура 450°F.
9Паяный теплообменник Bell & Gossett BPX 2497 с 30 пластинами и 0,3 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он обеспечивает максимальное рассеивание тепла и предназначен для бытовых и небольших коммерческих водяных систем. Он имеет крышку и канальные пластины из нержавеющей стали ASTM, а также медный припой. Он имеет расчетное давление 435 фунтов на кв. дюйм, минимальная температура -310°F и максимальная температура 450°F.
9Паяный теплообменник 2497 Bell & Gossett BPX с 40 пластинами и 0,3 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он обеспечивает максимальное рассеивание тепла и предназначен для бытовых и небольших коммерческих водяных систем. Он имеет крышку и канальные пластины из нержавеющей стали ASTM, а также медный припой. Он имеет расчетное давление 435 фунтов на кв. дюйм, минимальная температура -310°F и максимальная температура 450°F.
9Паяный теплообменник Bell & Gossett BPX 2497 с 50 пластинами и 0,3 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он обеспечивает максимальное рассеивание тепла и предназначен для бытовых и небольших коммерческих водяных систем. Он имеет крышку и канальные пластины из нержавеющей стали ASTM, а также медный припой. Он имеет расчетное давление 435 фунтов на кв. дюйм, минимальная температура -310°F и максимальная температура 450°F.
9Паяный теплообменник низкого давления 2497 Bell & Gossett BPX с 10 пластинами и 0,126 SF на пластину. Размер соединения этого теплообменника составляет 3/4 дюйма MNPT. Он имеет крышку ASTM из нержавеющей стали и пластины каналов, а также медный припой. Он имеет расчетное давление 150 фунтов на кв. максимальная температура 250 ° F.

Паяный теплообменник низкого давления BPX Bell & Gossett с 20 пластинами и 0,126 SF на пластину. Размер соединения этого теплообменника составляет 3/4 дюйма MNPT. Он имеет крышку ASTM из нержавеющей стали и пластины каналов, а также медный припой. Он имеет расчетное давление 150 фунтов на кв. максимальная температура 250 ° F.

Паяный теплообменник низкого давления BPX Bell & Gossett с 30 пластинами и 0,126 SF на пластину. Размер соединения этого теплообменника составляет 3/4 дюйма MNPT. Он имеет крышку ASTM из нержавеющей стали и пластины каналов, а также медный припой. Он имеет расчетное давление 150 фунтов на кв. максимальная температура 250 ° F.

9Паяный теплообменник низкого давления 2497 Bell & Gossett BPX с 40 пластинами и 0,126 SF на пластину. Размер соединения этого теплообменника составляет 3/4 дюйма MNPT. Он имеет крышку ASTM из нержавеющей стали и пластины каналов, а также медный припой. Он имеет расчетное давление 150 фунтов на кв. максимальная температура 250 ° F.

Паяный теплообменник низкого давления BPX Bell & Gossett с 10 пластинами и 0,281 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он имеет крышку из нержавеющей стали ASTM и пластины каналов, а также медный припой. Он имеет расчетное давление 150 фунтов на кв. температура 250 ° F.

Паяный теплообменник низкого давления BPX Bell & Gossett с 20 пластинами и 0,281 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он имеет крышку из нержавеющей стали ASTM и пластины канала, а также медный припой. Он имеет расчетное давление 150 фунтов на кв. температура 250 ° F.

9Паяный теплообменник низкого давления 2497 Bell & Gossett BPX с 30 пластинами и 0,281 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он имеет крышку из нержавеющей стали ASTM и пластины канала, а также медный припой. Он имеет расчетное давление 150 фунтов на кв. температура 250 ° F.

Паяный теплообменник низкого давления BPX Bell & Gossett с 10 пластинами и 0,28 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он имеет крышку из нержавеющей стали ASTM и пластины каналов, а также медный припой. Он имеет расчетное давление 150 фунтов на кв. температура 250 ° F.

Паяный теплообменник низкого давления BPX Bell & Gossett с 20 пластинами и 0,28 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он имеет крышку из нержавеющей стали ASTM и пластины канала, а также медный припой. Он имеет расчетное давление 150 фунтов на кв. температура 250 ° F.

9Паяный теплообменник низкого давления 2497 Bell & Gossett BPX с 30 пластинами и 0,28 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он имеет крышку из нержавеющей стали ASTM и пластины канала, а также медный припой. Он имеет расчетное давление 150 фунтов на кв. температура 250 ° F.

Паяный теплообменник низкого давления BPX Bell & Gossett с 20 пластинами и 0,281 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он имеет крышку из нержавеющей стали ASTM и пластины каналов, а также медный припой. Он имеет расчетное давление 150 фунтов на кв. температура 250 ° F.

Паяный теплообменник низкого давления BPX Bell & Gossett с 30 пластинами и 0,281 SF на пластину. Размер соединения этого теплообменника составляет 1 дюйм MNPT. Он имеет крышку из нержавеющей стали ASTM и пластины канала, а также медный припой. Он имеет расчетное давление 150 фунтов на кв.
