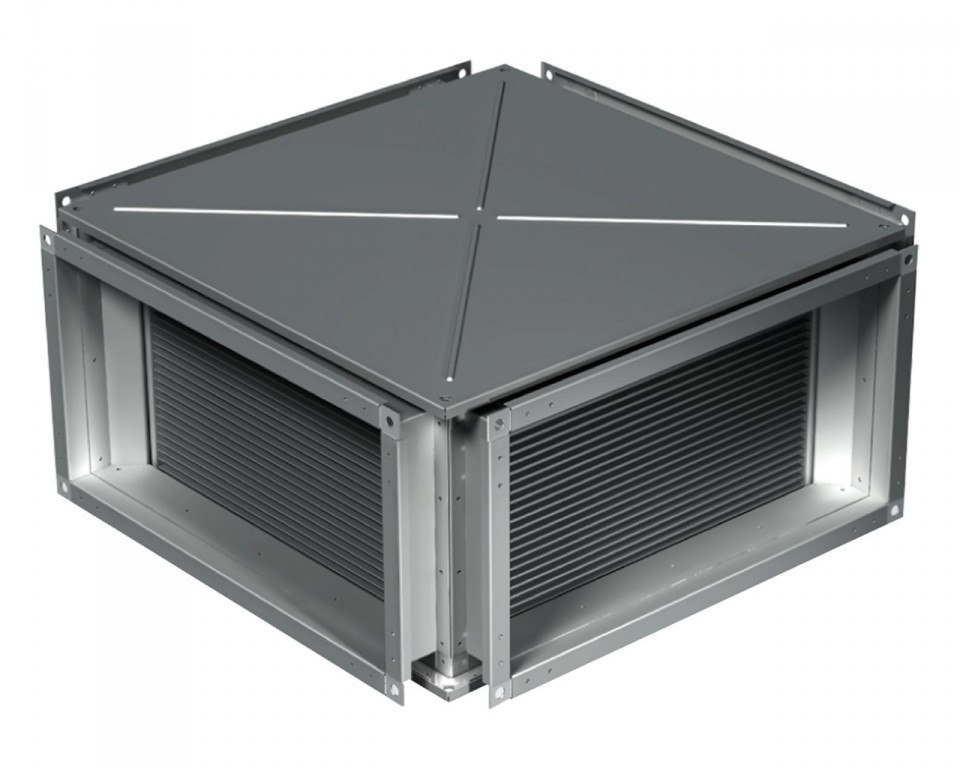

Воздушный теплообменник (иное название — теплообменник воздух-воздух) — это устройство, осуществляющее обмен тепловой энергии между горячим и холодным потоками воздуха. Чаще всего, используется горячий воздух из сушилок, дымовых труб, топочных камеры различного оборудования.

Тип сортировки: Позиция Наименование Цена Дата



Позиции с 1 по 12 из 3496

Показать: 12 24 36 48

Загрузка . ..Показать еще …

1

В бытовых целях может использоваться теплый вытяжной воздух. Использование устройства преследует цель нагрева свежего приточного воздуха до определенной температуры, которую позволяет достичь отдающая среда.

В зависимости от эффективности нагрева теплый воздух может использоваться для разных целей:

• воздушное отопление помещений
• подогрев свежей струи для снижения расходов на отопление.

Подача неподготовленного воздуха в жилые или производственные помещения создаст условия для интенсивного вывода тепла, что отразится на расходах на обогрев. Если воздух на улице имеет температуру -20°С, а кратность воздухообмена в помещении равна 1, то весь объем будет ежечасно полностью меняться, вызывая необходимость быстро нагревать его для обеспечения комфортной обстановки. Такая ситуация весьма неэкономична и вынуждает искать способы подготовки приточной струи. Основным из них является рекуперация

Неразумно терять тепловую энергию удаляемого отработанного воздуха попусту, ее можно и нужно обратить на подготовку поступающего вновь приточного воздуха.

Эта задача стала актуальной не так давно, основная причина ее возникновения — широкое распространение пластиковых или алюминиевых окон и дверей, конструкция которых исключает наличие неплотностей, не пропускает воздух внутрь и делает вентиляцию помещений весьма актуальным вопросом.

Недостаточный воздухообмен в помещениях — это плохое самочувствие людей, намокание стеновых материалов, возникновение конденсата и прочие неприятности, избавиться от которых помогают правильно организованные приточная и вытяжная вентиляционная система. На этом этапе и появляется задача подготовки поступающего свежего воздуха, повышения его температуры, иначе вместе со свежестью в помещении появится и мороз. Придется перегружать отопительные системы, чтобы удержать температуру в помещениях на приемлемом уровне, что означает повышенную нагрузку на оборудование и чрезмерные расходы на отопление.

Системы вентиляции, использующие рекуперативные методики, нуждаются в эффективном теплообменнике и в устройствах принудительного перемещения потоков воздуха — вентиляторах. Наличие этого оборудования автоматически означает потребность в электроэнергии. При этом, сами по себе рекуператоры (теплообменники) никакой энергии не потребляют и действуют в пассивном режиме, т.е. процесс передачи энергии происходит самостоятельно, контактными методами.

Конденсат

Тем не менее, их работа имеет несколько особенностей, из которых самой серьезной и требующей участия является образование конденсата. Процесс начинается после подачи теплого воздуха на холодные участки оборудования и продолжается до момента нагрева металла до определенной температуры. Учитывая, что обработке подвергается внутренний воздух, насыщенный водяными парами от готовящейся пищи и дыхания людей, объемы конденсата довольно велики и создают определенные проблемы при эксплуатации рекуператоров. Производители предпринимают определенные шаги, устанавливая различные клапана или датчики обледенения, что в какой-то степени решает вопрос, но проблема в целом остается и требует постоянного внимания со стороны владельца.

Постоянная подача энергии

В числе других, менее важных, но существующих особенностей рекуперационных систем, является потребность в бесперебойной подаче электроэнергии. Несмотря на то, что сами по себе рекуператоры не нуждаются на в какой энергии извне и действуют в пассивном режиме, вентиляторы, обеспечивающие циркуляцию потоков, требуют подключения и постоянной подачи энергии, без которой система просто остановится.

Экономия

Кроме того, важным показателем стане соотношение стоимости оборудования и величины экономии на обогреве помещений. Поскольку одной из целей рекуперации является снижение расходов на отопление, то стоимость оборудования должна быть оправдана этой экономией в течение обозримого времени, иначе никакого экономического эффекта покупка оборудования не принесет.

Определение эффективности системы необходимо производить перед приобретением или изготовлением системы, поскольку оградить себя от ненужных расходов и траты времени всегда полезно. Следует учитывать КПД устройства, его стоимость, чтобы сопоставить размер экономии и затрат. Так, пластинчатые теплообменники для частных домов малоэффективны  и значительно уступают другим конструкциям.

Более подробную информацию можно получить, позвонив по телефону +7 495 775-66-93 .

Первый Теплообменный предлагает купить воздушные теплообменники по цене производителя, с возможностью бесплатной доставки по России и СНГ до вашего объекта. Наши специалисты помогут подобрать необходимое теплообменное оборудование, отталкиваясь от ваших требований.

Воздушные теплообменники системы вентиляции: типы, особенности

 Система вентиляции в помещении очень важна для жизнедеятельности человека. В процессе воздухообмена переработанный воздух выводится из помещения, а через систему вентиляции заводится свежий воздух.  Температура его может значительно отличаться от температурных условий помещения как в сторону повышения летом, так и в сторону низких температур зимой. Для выравнивания внешних и внутренних температурных параметров разработаны специальные устройства – теплообменники.

Задача воздушного теплообменника

Устройство, посредством которого происходит перераспределение тепловой энергии между разными по температуре потоками воздуха, называется теплообменник.

Тепло перераспределяется посредством нагрева холодных воздушных масс. Для производственных целей обычно берется отработанный воздух из сушилок или дымовых труб, рабочих топок. Для административных и жилых помещений – вытяжной воздух. Используется такой воздух для разных целей, в том числе:

• Для подогрева свежего воздуха в приточных установках;
• Непосредственно для отапливания помещений (воздушное отопление).

В России климатические уловия таковы, что поступающий в систему вентиляции приточный свежий воздух, большую часть года требует подогрева. Это влечет высокие эксплутационные расходы на нагрев как с использованием горячей воды, так и электроэнергии. Применение рекуперативных теплообменников позволяет сэкономить до 90% затрат на нагрев.

Процесс рекуперации

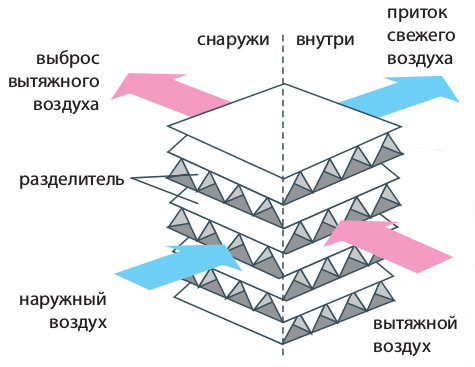

Вторичное использование тепловой энергии от выработанного воздуха к вновь поступившему считается процессом рекуперации. Особенно актуальным он стал при тотальном использовании в помещениях пластиковых окон, нарушающих естественный воздухообмен.

Основное преимущество этого процесса – возможность частичного сохранения энергии внутри помещения, тем самым, снижение расходов на отопительные системы.

В системе с рекуперативными методиками должен быть предусмотрен воздушный теплообменник. Сами рекуператоры энергию не потребляют, а передают ее самопроизвольно, что делает их экономически выгодными.

Особенности теплообмена

Помимо положительных сторон использования теплообмена существует ряд других особенностей. Например, возникновение конденсата. Зачастую его объемы велики и делают эксплуатацию рекуператоров проблематичным. Производители решают проблему путем установки клапанов различной модификации, что помогает решать вопрос с конденсатом, однако этот процесс требует дополнительно внимания.

Второе, на что стоит обратить внимание при эксплуатации – бесперебойное поступление электроэнергии. В случае возможного отключения электричества система нуждается в подключении к автономным генераторам.

Задача рекуператора минимизировать затраты на отопление. Однако для расчета воздушного теплообменника и эффективности его использования необходимо учитывать собственную стоимость оборудования. Так как здесь важно соотношение: стоимость теплообменника – экономия от его использования для обогрева.

Такой расчет КПД необходимо проводить перед закупкой оборудования, чтобы понять эффективность его приобретения или изготовления.

Наиболее распространенными и эффективными являются пластинчатые (КПД до 60%) и роторные рекуператоры (КПД до 90%). Они справляются со своими функциями, достаточно экономичны и их использование для целей минимизации расходов оправдано.

Принцип работы пластинчатого теплообменника

• О пластинчатом теплообменнике
• Как это работает
• Техническое обслуживание и ремонт

Закон физики всегда позволяет движущей энергии в системе течь до равновесия.

Тепло рассеивается, когда есть разница температур.



Теплообменник работает по принципу выравнивания. В пластинчатом теплообменнике тепло проходит через поверхность и отделяет горячую среду от холодной. Таким образом, для нагрева и охлаждения жидкостей и газов требуется минимальное количество энергии.



Теория теплообмена между средами и жидкостями имеет место, когда:



• Тепло всегда передается от горячей среды к холодной.
• Между средами всегда должна быть разница температур.
• Теплота, потерянная горячей средой, равна количеству теплоты, полученной холодной средой.



Для решения тепловой задачи воспользуемся методом расчета пластинчатого теплообменника.

Теплообменник — это часть оборудования, которое передает тепло от одной среды к другой.

Существует два основных типа теплообменников:

• Прямой теплообмен, при котором обе среды находятся в непосредственном контакте друг с другом. Например, градирня, в которой вода охлаждается за счет прямого контакта с воздухом.
• Косвенный теплообмен через разделенную среду.

.

Что такое пластинчатый теплообменник

Конструкция пластинчатого теплообменника (ПТО) состоит из нескольких теплообменных пластин. Удерживается фиксированной пластиной и свободной прижимной пластиной, образуя законченный блок. Каждая пластина теплопередачи снабжена прокладкой, образующей две отдельные системы каналов.



Расположение прокладок обеспечивает сквозной поток в отдельных каналах. Это позволяет первичной и вторичной средам двигаться в противотоке. Среды не смешиваются благодаря конструкции прокладки.



Гофрированные пластины создают турбулентность жидкостей, протекающих через устройство. Эта турбулентность дает эффективный коэффициент теплопередачи.



Альфа Лаваль предлагает пластинчатые теплообменники для всех отраслей промышленности и областей применения: для отопления, охлаждения, рекуперации тепла, конденсации и испарения.

• теплообменники пластинчато-рамные разборные
• Ассортимент промышленных линий
• полусварной пластинчатый теплообменник промышленного типа
• Сварные пластинчато-блочные теплообменники, напр. Альфа Лаваль Compabloc
• Сварные кожухопластинчатые теплообменники, например Альфа Лаваль DuroShell и Packinox
• Сварные спиральные теплообменники

Инновационные решения Альфа Лаваль экологичны. Оптимизация технологий для повышения энергоэффективности, сокращения выбросов и утилизации отходов и воды.

Конструкция пластинчатого теплообменника (ПТО) состоит из нескольких теплообменных пластин. Удерживается фиксированной пластиной и свободной прижимной пластиной, образуя законченный блок. Каждая пластина теплопередачи снабжена прокладкой, образующей две отдельные системы каналов.



Расположение прокладок обеспечивает сквозной поток в отдельных каналах. Это позволяет первичной и вторичной средам двигаться в противотоке. Среды не смешиваются благодаря конструкции прокладки.



Гофрированные пластины создают турбулентность в жидкостях, протекающих через устройство. Эта турбулентность дает эффективный коэффициент теплопередачи.



Альфа Лаваль предлагает пластинчатые теплообменники для всех отраслей промышленности и областей применения: для отопления, охлаждения, рекуперации тепла, конденсации и испарения.

• теплообменники пластинчато-рамные разборные
• Ассортимент промышленных линий
• полусварной промышленный линейный пластинчатый теплообменник
• Сварные пластинчато-блочные теплообменники, напр. Альфа Лаваль Compabloc
• Сварные кожухопластинчатые теплообменники, например Альфа Лаваль DuroShell и Packinox
• Сварные спиральные теплообменники

Инновационные решения Альфа Лаваль экологичны. Оптимизация технологий для повышения энергоэффективности, сокращения выбросов и утилизации отходов и воды.

.

Принцип работы

Разборные пластинчатые теплообменники (РПТО) оптимизируют теплообмен. Гофрированные пластины обеспечивают легкий перенос тепла от одного газа или жидкости к другому.



Пластины разборного пластинчатого теплообменника с эластомерными прокладками. Они запечатывают каналы и направляют среды в альтернативные каналы. Пакет пластин находится между пластиной рамы и прижимной пластиной. Затем он сжимается болтами между пластинами. Верхняя несущая планка поддерживает канал и прижимную пластину. Затем они фиксируются в положении нижней направляющей планкой на опорной стойке. Эту конструкцию легко чистить и модифицировать (удаляя или добавляя пластины).



Вот три этапа сборки разборного пластинчатого теплообменника:

Зона теплопередачи разборного пластинчатого теплообменника состоит из гофрированных пластин. Они находятся между рамой и прижимными пластинами. Прокладки действуют как уплотнения между пластинами.



Жидкости проходят через теплообменник противотоком. Это дает наиболее эффективную тепловую производительность. Это также обеспечивает очень близкий температурный подход. Например, разница температур между входящими и выходящими рабочими средами.



Для термочувствительных или вязких сред холодная жидкость смешивается с горячей жидкостью. Это сводит к минимуму риск перегрева или замерзания носителя.



Пластины доступны с различной глубиной прессования, шевронным рисунком и гофрированной формой. Все разработано для оптимальной производительности. В зависимости от области применения каждый ассортимент продукции имеет свои специфические характеристики пластин.



Распределительная площадка обеспечивает приток жидкости ко всей поверхности теплопередачи. Это помогает избежать застойных зон, которые могут вызвать обрастание.



Высокая турбулентность потока между пластинами приводит к более высокой теплопередаче и падению давления. Тепловые конструкции Альфа Лаваль можно настраивать. Для различных применений, обеспечивающих наилучшие тепловые характеристики при наименьшем падении давления.



Имея различные типы разборных пластинчатых теплообменников, выбор разборных пластинчатых теплообменников имеет свои преимущества и недостатки:

Преимущества пластинчатых теплообменников: текущий расход, 80-9На 0% меньше удерживаемый объем.

Низкая стоимость – низкие капиталовложения, затраты на установку, ограниченные затраты на техническое обслуживание и эксплуатацию.

Высочайшая надежность — меньше загрязнений, нагрузок, износа и коррозии.

Ответственность – минимальное потребление энергии для достижения наибольшего технологического эффекта, снижение очистки.

Простота увеличения емкости – регулируемые пластины на существующих рамах.

Недостатки пластинчатых теплообменников:

1. Плохая герметизация может привести к возникновению течи, что вызовет затруднения при замене.
2. Ограниченное использование давления, как правило, не более 1,5 МПа.
3. Ограниченная рабочая температура из-за термостойкости материала прокладки.
4. Небольшой путь потока, не подходит для теплообмена газ-газ или конденсации пара.
5. Частое засорение, особенно взвешенными твердыми частицами в жидкости.
6. Сопротивление потоку больше, чем у кожухотрубного.

.

Техническое обслуживание и ремонт вашего разборного пластинчатого теплообменника

Устранение неисправности пластинчатого теплообменника, если происходит следующее:

1. Снижение производительности
2. Необъяснимые отклонения от температурной программы или рабочих требований
3. Внешние или внутренние утечки
4. Нарушения в процессе
5. Необходимость увеличения мощности
6. Высокое энергопотребление

Восстановление пластинчатого теплообменника:

1. Когда для процесса жизненно важны высокие тепловые характеристики.
2. Для 100% надежности и продления срока службы теплообменника.
3. Для восстановления рабочих характеристик в случае загрязнения, коррозии или утечки.

См. здесь, как выполняется обслуживание пластинчатого теплообменника

Типы воздухо-воздушных теплообменников

Опубликовано PRE-heat, Inc 9 июня 2021 г., 12:02 | Оставить комментарий

В различных отраслях промышленности используются воздухо-воздушные теплообменники для сбора тепловой энергии, теряемой при отоплении. Они жизненно важны для многих промышленных применений, рекуперации тепла для экономии энергии, снижения затрат и повышения эффективности работы. Теплообменники обычно классифицируют по тому, как воздух проходит через устройство, и они бывают трех основных типов: пластинчатые, трубчатые и колесные. Каждый вариант имеет свои преимущества и недостатки для обеспечения производительности в различных приложениях и средах.

Мы обсудим типы воздухо-воздушных теплообменников, их преимущества и области применения, чтобы помочь вам выбрать идеальный теплообменник для вашей области применения.

Нажмите здесь, чтобы узнать больше.

Типы пластин

Пластинчатые воздухо-воздушные теплообменники

представляют собой экономичное и эффективное решение для снижения нагревательных и охлаждающих нагрузок при обработке технологического воздуха. Пластины теплообменника физически разделяют приточный и отработанный воздух, при этом приточный воздух проходит с одной стороны, а отработанный — с другой. Вытяжной воздух используется для предварительного нагрева или предварительного охлаждения поступающего приточного воздуха без смешивания воздушных потоков.

Пластинчатые теплообменники

могут вставляться в корпус коробчатой ​​конструкции для защиты тепловых пластин. Их способность предварительно нагревать или предварительно охлаждать воздух идеально подходит для печей, печей и установок для сжигания дыма.

Существует два варианта пластинчатого воздухо-воздушного теплообменника, обладающих целым рядом преимуществ.

К ним относятся:

• Ребристые пластинчатые теплообменники . Пластинчатые теплообменники с углублениями обладают повышенной универсальностью и прочностью для тяжелых условий эксплуатации. Углубления на пластине позволяют теплообменнику выдерживать низкий перепад давления и улучшают турбулентность. Плоские пластины и равномерный рисунок ямочек упрощают очистку и техническое обслуживание.
• Волнистые пластинчатые теплообменники . Волновые пластинчатые теплообменники представляют собой цельносварные металлические теплообменники, сочетающие в себе линейные углубления с волнообразным рисунком на пластинах. Эта комбинация позволяет теплообменнику обеспечивать более высокую турбулентность и структурную целостность при сохранении низкого перепада давления. Они также оснащены сверхпрочными пластинами, которые легко чистить.

Промышленные воздухо-воздушные теплообменники пластинчатого типа могут быть изготовлены в соответствии с рядом спецификаций с различной толщиной, пространством и размерами. Когда пластинчатые теплообменники не обеспечивают достаточную производительность, подходящим решением могут стать трубчатые воздухо-воздушные теплообменники.

Типы трубок

Трубчатые промышленные воздухо-воздушные теплообменники

выдерживают более высокие давления и температуры, чем колесные и пластинчатые теплообменники. Они также являются идеальным выбором в условиях повышенной запыленности или высокой концентрации частиц в воздухе.

Кожухотрубные воздухо-воздушные теплообменники

обеспечивают оптимальную производительность для рекуперации ценной тепловой энергии сушилок, печей, печей и печей. Они также могут быть надежной системой первичной и вторичной регенерации для установок для сжигания дыма и систем снижения выбросов летучих органических соединений.

Кожухотрубные воздухо-воздушные теплообменники

имеют различные узоры на трубах, включая повернутые квадраты, повернутые треугольники, квадраты или треугольные узоры. Дополнительные варианты включают несколько боковых проходов трубы и боковых проходов кожуха для повышения производительности и соответствия спецификациям размеров.

Типы колес

Воздушные теплообменники колесного типа имеют компактную конструкцию, обеспечивающую более высокую эффективность для своего размера, чем более крупные пластинчатые теплообменники. Расширенная поверхность вращающегося колеса вступает в контакт с тепловой энергией выхлопных газов и передает ее поступающему свежему воздуху, при этом каждый поток остается отдельным. Теплообменники колесного типа подходят для каналов горячего и холодного воздуха, они способны выдерживать большие потоки воздуха и низкие перепады давления в дополнение к своим компактным размерам.

Промышленные теплообменники воздух-воздух от предварительного нагрева

Воздушно-воздушные теплообменники

бывают нескольких типов, подходящих для различных промышленных применений, предлагая эффективный способ рекуперации тепла в различных отраслях промышленности.
