Почему батареи крепят внизу стены: Почему батареи размещают под окнами — Полоцк. Полоцкий вестник. Новости Полоцка и Полоцкого района

Почему под окном?

Расположение точки обогрева на стене под окном связано исключительно с законами физики. Окно и стена с ним в несколько раз холоднее, чем другие стены комнаты. Логично, что самые холодные точки нуждаются в дополнительных источниках отопления. Осталось определить, почему именно под окном, а не рядом. Здесь вступают принципы конвекции – воздух распространяется по комнате в зависимости от его температуры. Так, теплый стремится вверх, а холодный – вниз. Получается такая схема:

1. От поверхности стеклопакета поступает холодный воздух, который спускается вниз. Широкий подоконник может направить его в помещение, а это плохо.
2. Если подоконник не сильно широкий, то он позволяет холодному воздуху «спуститься» к радиатору и нагреться.
3. Нагретый воздух стремится подняться вверх, а там сталкивается с холодным потоком от окна и разбавляет его.
4. Получается, что потоки воздуха в комнате смешиваются и нет сильных перепадов температуры.

Другая сторона медали – теплый воздух от радиатора нагревает и стеклопакет. Это препятствует образованию плесени, влаги и конденсата.

Где еще могут быть установлены радиаторы

По разным причинам установка батареи под окном бывает невозможна. В этом случае можно рассмотреть пару других вариантов:

• В нише – иногда в квартире есть специально выделенные ниши под радиаторы. Установка в них должна происходить с учетом того, что между батареей, задней и боковой стенками должно остаться по 5 см пустого пространства. А от верха и низа надо оставить еще больше – по 10 см пространства. Так движение воздуха будет менее затруднено;
• На стене – сомнительная затея, но иногда нет другого выхода. При размещении батареи на стене надо оценить материал стены – не каждый вынесет тяжелый вес радиатора. А при монтаже нужно учесть те же параметры, что рекомендованы при установке в нише – сверху и снизу нужно оставить по 10 см пустого пространства, а по бокам и сзади батарей – по 5 см.

Сегодня принято прятать радиаторы в нише, но тогда надо установить теплоотражающий экран, иначе помещение будет иметь недостаточно поступающего тепла.

Почему батареи располагают под окнами. Почему батареи крепят внизу стены

Многие наши сограждане задаются вопросом: «Почему же батареи все-таки ставят непосредственно под окнами?». Казалось бы, пространство возле окна является наименее защищенным от проникновения холода с улицы, так почему бы не разместить радиаторы отопления подальше от таких мест?

Ближе к зиме, когда грядут первые морозы, начинается отопительный сезон. И, действительно, батареи, размещенные под окнами, более эффективно согревают пространство, чем радиаторы, установленные в иных местах. Дело в том, что окно – место наибольших теплопотерь во всем пространстве дома или квартиры, и оно является самым слабым местом в части теплозащиты. Подойдите к окну и приложите ладонь к стеклу. Вы почувствуете, что стекло холодное, возможно, даже ощутите легкое веяние холодного воздуха. Даже если в оконные проемы Вашего дома вмонтированы наиболее современные, качественные и надежные стеклопакеты, и соблюдены все необходимые технологии их установки, они все равно пропускают больше холодного воздуха, чем, например, стены или двери.

Все батареи греют пространство по одному принципу, используя способность воздуха к циркуляции. Обратимся к законам физики. Всем известно, что холодный воздух тяжелее теплого и поэтому опускается вниз. То же происходит и с воздухом из окна. Уличный морозный воздух, поступая в помещение сквозь трещины и микропоры, опускается вниз к полу. Но благодаря батареям, прикрепленным под окном, холодный воздух успевает нагреться и поднимается к потолку, уступая место следующей «порции» мороза. Таким образом, холод не успевает распространиться по всей площади помещения, а, наоборот, согреваясь, обеспечивает жилище теплом. Что же происходит с холодным воздухом, если батареи находятся в удалении от окна? Из-за разницы температур холодный воздух циркулирует от окна вглубь помещения, и только достигнув батареи, начинает нагреваться и «путешествовать» к потолку по уже намеченной схеме. Поэтому, если батарея располагается далеко от окна, процесс отопления комнаты значительно замедляется.

Можно ли убрать батарею под окном.

Многие наши сограждане задаются вопросом: «Почему же батареи все-таки ставят непосредственно под окнами?». Казалось бы, пространство возле окна является наименее защищенным от проникновения холода с улицы, так почему бы не разместить радиаторы отопления подальше от таких мест?

Ближе к зиме, когда грядут первые морозы, начинается отопительный сезон. И, действительно, батареи, размещенные под окнами, более эффективно согревают пространство, чем радиаторы, установленные в иных местах.Дело в том, что окно – это место наибольших теплопотерь во всем пространстве дома или квартиры, и оно является самым слабым местом в части теплозащиты. Подойдите к окну и приложите ладонь к стеклу. Вы почувствуете, что стекло холодное, возможно, даже ощутите легкие веяния холодного воздуха. Даже если в оконные проемы вашего дома вмонтированы наиболее современные, качественные и надежные стеклопакеты, и соблюдены все необходимые технологии их установки, они все равно пропускают больше холодного воздуха, чем, например, стены или двери. Все батареи греют пространство по одному принципу, используя способность воздуха к циркуляции. Обратимся к законам физики. Всем известно, что холодный воздух тяжелее теплого и поэтому опускается вниз. То же происходит и с воздухом из окна. Уличный морозный воздух, поступая в помещение сквозь трещины и микропоры, опускается вниз к полу. Но благодаря батареям, прикрепленным под окном, холодный воздух успевает нагреться и поднимается к потолку, уступая место следующей «порции» мороза. Таким образом, холод не успевает распространиться по всей площади помещения, а, наоборот, согреваясь, обеспечивает жилище теплом. Что же происходит с холодным воздухом, если батареи находятся в удалении от окна? Из-за разницы температур, холодный воздух циркулирует от окна вглубь помещения, и только достигнув батареи, начинает нагреваться и «путешествовать» к потолку по уже намеченной схеме. Поэтому, если батарея располагается далеко от окна, процесс отопления комнаты значительно замедляется.

Как правильно установить батарею под окном.

Не меньшее значение имеет и тип подключения: боковой, нижний или по диагонали.

Схемы подключения батарей

Обычно тип подключения подбирается в зависимости от планировки и особенностей квартиры.

Боковое подключение батареи	Одним из самых распространенных вариантов является боковое подключения, которое обладает хорошей теплоотдачей, но если в квартире установлен длинный радиатор, с краю он может не до конца прогреваться.

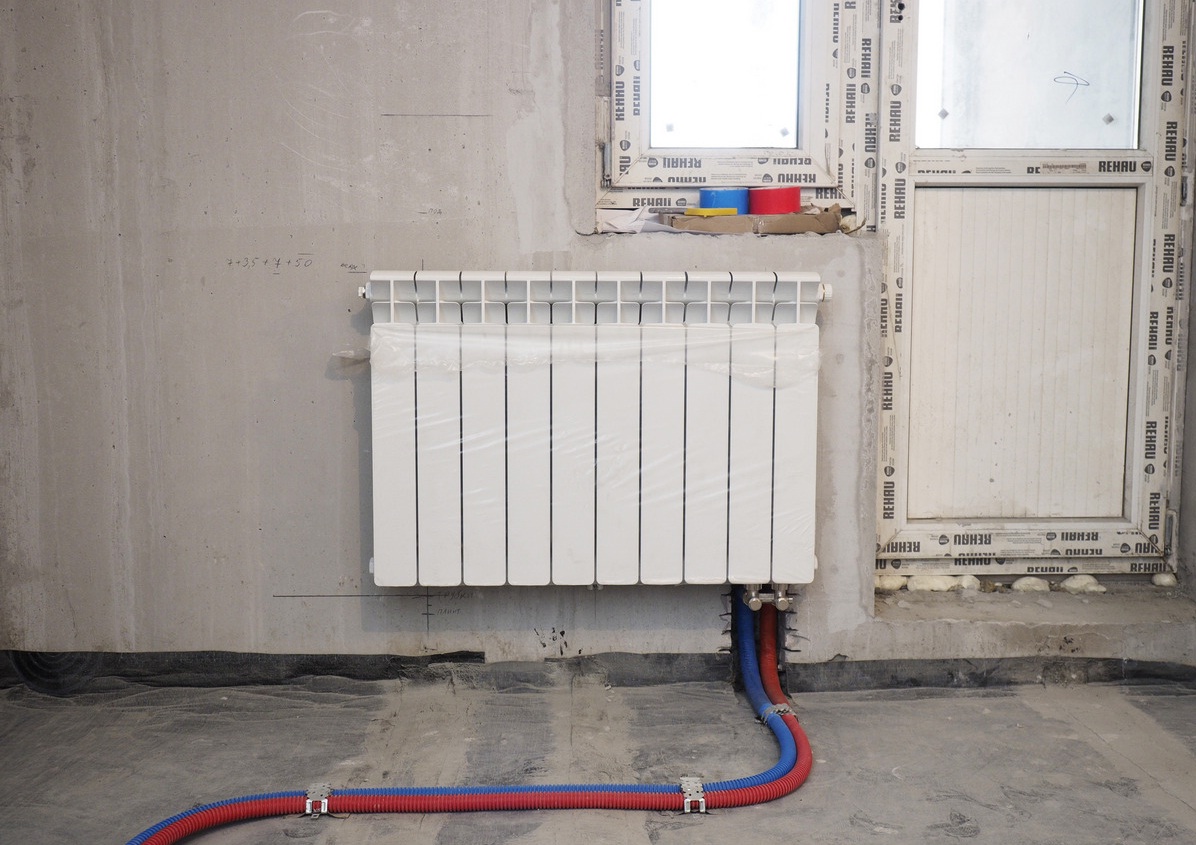

Нижнее подключение батареи	Нижнее подключение целесообразно выбирать в том случае, если трубы проходят под полом или спрятаны под плинтусом. Патрубки направлены вниз, что не нарушает эстетичного вида батареи. Однако при таком типе подключении теплопотеря может достигать 15%.
Диагональное подключение – самое эффективное	Диагональное подключение следует использовать в том случае, если длина радиатора составляет не менее 12 секций. Здесь труба подсоединяется к одному краю батареи, теплоноситель проходит по всей конструкции, а по другой трубе возвращается обратно. Теплопотеря при диагональном подключении обычно не превышает 5%.

Когда выбор сделан, и вы определились с видом радиатора и типом его подключения, можно приступать к монтажным работам.

Сегодня наибольшей популярностью среди отопительных приборов для квартир с центральной системой отопления, пользуются чугунные и биметаллические батареи.

Мы предлагаем подробно ознакомиться с инструкцией каждого из этих вариантов, которые имеют ряд технических особенностей.

Перед началом установки для квартир с центральной системой отопления, необходимо получить разрешение у соответствующего органа на проведение монтажных работ. Вам придется сливать воду из батарей, а значит, предварительно необходимо отключить весь стояк. Это является обязательным условием, невыполнение которого грозит серьезным административным штрафом. После того, как вы заполните все документы, в назначенное время к вам придет слесарь, чтобы спустить воду до нужного этажа. Разумеется, демонтаж и установку батарей необходимо проводить в межотопительный сезон.

Повреждение герметичности системы отопления в квартире в отопительный сезон может привести к аварии, за которую вам будет начислен внушительный штраф. Кроме этого вы оставите весь дом без отопления в течение продолжительного времени!

Можно ли перенести батарею от окна. Можно ли перенести батареи отопления

Текст квартиры и дачи»Можно ли перенести батареи отопления»:

В соответствии с действующими на сегодняшний день правилами содержания имущества многоквартирного дома, радиаторы отопления относятся к общедомовой собственности, их замена на более мощные агрегаты, как и перенос на другое место, допускается только с разрешения управляющей компании или товарищества собственников жилья данного дома.Инструкция

1
Для произведения замены, а тем более для переноса на новое место радиаторов отопления руководству управляющей компании или ТСЖ требуется предоставить техническую документацию на новые батареи, чтобы их монтаж не нарушил теплового баланса в доме в целом, а также план помещения с указанием, где сейчас находится элемент отопления и куда он «переедет». На плане обязательно должны быть отражены окна, вентиляционные короба, а также те стены, которые выходят на улицу. Подготовить и план, и новый технический паспорт могут в специализированных Бюро.

2
Замена радиаторов отопления на более мощные требует обязательного предоставления заключения специалиста-теплотехника о том, что данные радиаторы устанавливаются для достижения заданной проектом температуры, которая должна соответствовать промежутку 18-22 градуса. Для ванных комнат нормальной считается температура 25 градусов. Если температура в квартире не соответствует этим параметрам, в вышеупомянутом заявлении стоит указать этот неприятный факт с приложением официальной письменной справки о замере температуры уполномоченным лицом.

3
Перенос радиаторов также потребует оповещения руководства управляющей компании или ТСЖ в письменном виде. Кроме того, вам предстоит провести работу, связанную с согласованием проекта в основных инстанциях, таких как Жилищная инспекция, теплоцентраль, прочих организациях, принимающих участие в проектировании дома. Результат изменения, а также новые характеристики системы отопления должны найти свое отражение в документах БТИ.

4
При переносе радиаторов рекомендуется использовать только качественные материалы

Это связано с тем, что радиаторы находятся под высоким давлением горячей воды и в случае протечки придется перекрывать целый стояк отопления, что в зимнее время вызовет негативную реакцию как со стороны управляющей компании, так и со стороны остальных жильцов дома.

5
Необходимо также учесть, что перенос радиаторов в зону балкона или лоджии, даже если эта площадь была официально переведена в разряд жилой, не допускается, проект не подлежит согласованию, будет отклонен и навлечет серьезный штраф на владельца квартиры, реализовавшего подобную идею в условиях собственного жилища.

6
Обратите внимание и на тот факт, что если вы, срезав батареи, решите отказаться от центрального отопления в пользу, к примеру, теплого пола, это не избавит вас от необходимости вносить плату за данную коммунальную услугу в полном объеме. К тому же удаление элементов системы отопления здания также должно быть согласовано, просто взять и убрать радиаторы даже в собственной приватизированной квартире нельзя.

Видео почему батареи ставят под окном, а не вверху?

Категории: Отопительные батареи, Батареи под окнами, Батареи под окном, Правильный тип

Понравилось? Поделитесь с друзьями!

⇦ Бутик-отель Soho House в историческом здании в Амстердаме

⇨ Идеи переделка шкафа своими руками. Что можно сделать из старого шкафа

регулируемый напольный, крепление для чугунных, алюминиевых батарей, угловой универсальный, штыревой

Содержание:

Как разметить и установить кронштейны
Для чугунных батарей
Алюминиевые и биметаллические радиаторы
Крепление стальных панельных радиаторов
Крепежи для трубчатых радиаторов из стали

Радиаторы отопления чаще всего крепятся на стену с помощью специальных кронштейнов. Количество крепежей высчитывается в зависимости от массы батареи и числа ее секций.

Как разметить и установить кронштейны

Самое практичное место размещения радиатора – середина стены под оконным проемом. Поэтому вначале нужно высчитать центр этого простенка, обозначив его вертикальной линией. Далее, если батарея коммутируется посредством нижней разводки, чертят линию в горизонтальном направлении для обозначения верхнего края радиатора. Если же речь идет о боковом подключении, тут важно обозначить положение подводящих труб: поэтому горизонтальная линия здесь проводится от верхней трубы подачи.

На радиаторе замеряют дистанцию между отдельными креплениями, перенося ее на настенный чертеж. В некоторых случаях проще сделать разметку, приложив прибор к стене: на способ разметки во многом влияет то, какая модель монтируется, и какими именно она оснащается кронштейнами для радиатора. Надежность установки обогревательного прибора во многом зависит от грамотно подобранного крепления. Для этих целей сантехнические магазины предлагают широкий выбор всевозможных кронштейнов для радиаторов отопления.

Для чугунных батарей

Вес этих обогревательных приборов довольно внушительный, поэтому для их крепления потребуются самые массивные держатели, способные без проблем справляться с большой нагрузкой продолжительное время. Они могут иметь вид отдельных или приваренных к планке металлических крюков. Как правило, любое крепление для чугунных радиаторов отопления изготовляется из толстого металла, обозначаясь в прайсах термином «усиленное». Его могут окрашивать в какой-то цвет (обычно – белый). Отдельные фирмы подбирают цвет крепления для радиаторов в индивидуальном порядке.

Приобретая крепеж для чугунной батареи, важно заранее определиться с размерами – секции могут иметь разную глубину, а рекомендуемое расстояние от задней поверхности прибора до стены должно составлять 30-50 мм. Наряду с кронштейнами, чугунные радиаторы могут крепиться на изогнутые штыри, которые комплектуются соответствующими дюбелями. Монтаж здесь происходит очень просто: в проделанное отверстие подходящего диаметра погружается дюбель, а уже в него вкручивается штырь, оснащенный с одного края резьбой.

Наряду с настенным креплением, иногда практикуется напольная установка чугунных секций. Предлагаемый для этого напольные кронштейны для радиатора отопления предусматривают возможность регулировки по высоте. Расположенные сверху фиксационные упорные дуги иногда отличаются по конструкции: для их изготовления может использоваться стальная проволока или подвижно соединенные звенья. Общим остается только принцип фиксации радиатора на опору: для этого используются эти дуги и болты. Регулируемый кронштейн для радиатора применяется в домах со слабыми стенами.

Алюминиевые и биметаллические радиаторы

Кронштейны для алюминиевого радиатора очень напоминают крепежи для чугунных батарей, однако для их изготовления используется более тонкий металл. В целом все секционные нагревательные приборы оснащаются очень похожими кронштейнами.

Напольные модели радиаторов этого типа не изготовляется. Специально для тех случаев, когда их нужно установить именно таким образом, выпускаются напольные регулируемые кронштейны для радиаторов. В процессе их монтажа вначале нужно выставить стойка на поверхности пола, и лишь потом проводится фиксация батареи. Напольные кронштейны для радиаторов используются в тех случаях, когда материал стен (газобетон, гипсокартон и т.п.) не позволяет подвешивать к ним даже приборы небольшого веса.

Такая же проблема сопровождает использование новомодных стеклянных стен, где особое значение имеет внешний вид тыльной стороны радиатора. Наиболее оптимальное решение – применить встраиваемые в напольную поверхность конвекторы, напольные трубчатые радиаторы или чугунные ретро-батареи.

Подобные изделия не только обогревают помещение, но и выступают в роли ограждения для стеклянной стенки.

Крепление стальных панельных радиаторов

Стальные радиаторы могут иметь разную конструкцию, что предполагает использование разного крепления.

Способы установки панельных радиаторов:

• Кронштейны. Задняя стенка панельных радиаторов оснащается приварными скобами, дающими возможность навесить прибор на кронштейны. Кронштейн для батареи отопления может иметь разную форму, в зависимости от типа скоб. Монтируя панельный радиатор, особое внимание следует уделять тому, чтобы кронштейны были расположены вертикально. Такая работа требует внимательности, ведь нужно добиться точного попадания на крючки двух или трех пар скоб. Стену перед установкой желательно хорошо выровнять.
• Упоры. Следует сказать, что монтаж на кронштейнах довольно сложен в реализации, поэтому можно действовать и по-другому. Из-за небольшого веса панельной батареи для ее крепления достаточно будет наличия верхних скоб. Чтобы сохранить горизонтальную ориентацию, внизу применяют простые упоры: они не нуждаются в креплении к стене. Чтобы сделать фиксацию более надежной, обращенная к стене плоскость таких упоров делается более расширенной.
• Монтажные планки. Быстрый монтаж панельного радиатора можно реализовать при помощи специальных монтажных планок, напоминающих крепление для алюминиевых радиаторов. Эти металлические полоски оснащены пластиковыми фиксаторами вверху и внизу, что позволяет отказаться от скоб на задней панели. Планки необходимо надежно зафиксировать на поверхности стены: установленный в них радиатор будет удерживаться благодаря пластиковым крючкам.

Крепежи для трубчатых радиаторов из стали

Крепеж для трубчатых стальных радиаторов:

• Крючки. От кронштейнов для чугунных радиаторов отопления они отличаются только размерами и наличием пластиковых накладок.
• Крепеж с захватами трубок SMB. Стальные полосы, имеющие фиксаторы из пластика и нижнюю опорную полочку, на которую упирается радиатор. Этот тип крепления подходит только для тех отопительных приборов, вес которых в заполненном состоянии не превышает 100 кг. Монтаж проводится очень просто: радиатор нужно поставить на полочку, сблизив между собой верхний край и фиксаторы. После того как в них войдет ближайшая трубка, произойдет характерный щелчок: это свидетельствует о готовности радиатора к эксплуатации.
• Крепеж SVD. В его состав входит два элемента. Один фиксируется на батарею, а второй – на поверхность стены. Далее их нужно скрепить между собой при помощи стальной петли. Очень похож на SVD еще один держатель для трубчатых радиаторов, где вместо петли соединение двух частей осуществляется проволочной скруткой.
• Напольное крепление. Первый вариант – приваренные в заводских условиях специальные упоры. Также распространены напольные универсальные кронштейны для радиатора, которые после установки дополнительно крепятся к полу.

Чтобы установить радиатор, нужно подобрать именно то крепление, которое подойдет для данной модели обогревающего устройства. Наибольшей надежностью характеризуются стандартные штыревые кронштейны для радиаторов, входящие в комплект батареи: их установка, как правило, отличается трудоемкостью.

Для ускорения процедуры в продаже отдельно предлагаются т.н. приспособления «быстрого монтажа», однако стоят они дороже. Подбирая подходящие крепежи, в учет нужно взять удерживающие способности материала, из которого сделаны стены. В некоторых случаях вместо настенного крепления рекомендуется использовать напольные кронштейны для чугунных радиаторов.

Почему Tesla поддерживает батареи

• Опубликовано

  000Z”> 1 мая 2015 г.

Powerwall использует ту же основу батареи, найденные во многих электронных гаджетах

Производитель автомобилей Tesla представил планирует начать производство больших батарей, которые можно использовать для хранения энергии в домах и на предприятиях.

Компания представила две версии настенных батарейных блоков и заявила, что надеется начать поставки и установку устройств к лету.

BBC News изучает объявление и его последствия.

Почему производитель автомобилей помогает снабжать дома электроэнергией?

Та же технология, которая используется для питания автомобилей Tesla, литий-ионный аккумулятор, также будет использоваться в больших аккумуляторных блоках, которые компания собирается начать производить.

Вполне вероятно, что многие из первых, кто купит аккумуляторную батарею, будут люди, которые уже владеют автомобилем Tesla и ищут более дешевый способ зарядки своего автомобиля.

Во многих местах зарядка автомобильного аккумулятора с помощью солнечной энергии будет намного дешевле, чем с использованием электричества из сети.

Помимо этого, аккумуляторы могут оказаться полезными для людей, стремящихся сократить расходы на электроэнергию, вырабатывая часть энергии, которую они используют, от солнца. Другие могут использовать их для хранения энергии, купленной, когда она дешевая, чтобы не платить за более дорогую энергию.

Tesla также планирует продавать аккумуляторы коммунальным компаниям, чтобы они могли хранить электроэнергию, которую они производят в периоды низкого спроса.

Домашние аккумуляторы такие же, как в автомобилях Tesla?

Пункты зарядки автомобилей начинают появляться во многих городах

Не совсем так. Те, что в автомобилях, оптимизированы для более быстрой зарядки, чем отечественные версии.

Литий-ионная технология очень хорошо зарекомендовала себя и используется в большинстве гаджетов с перезаряжаемыми батареями. Другие электромобили также используют их для накопления энергии.

До сих пор одним из узких мест, сдерживающих более широкое внедрение литий-ионных аккумуляторов, было отсутствие заводов, производящих их. Tesla надеется решить эту проблему, построив так называемую гигафабрику, которая, когда она будет завершена в 2020 году, станет крупнейшей в мире.

По словам Теслы, строительство завода должно помочь снизить стоимость технологии.

Существуют ли другие препятствия для широкомасштабного внедрения?

Стоимость установки солнечных панелей и батареи Tesla может быть слишком высокой для многих людей

Да. Расходы. Цена, указанная Tesla, не включает установку устройства. К этому необходимо добавить стоимость установки солнечных панелей для сбора энергии.

Возможно, потребуются годы, чтобы комбинация солнечных батарей и батареи окупила себя.

Tesla утверждает, что ее аккумуляторы могут пригодиться во время стихийных бедствий, когда электричество отключается на несколько дней. Однако хорошо зарекомендовавшие себя генераторные технологии, работающие на бензине или дизельном топливе, вероятно, какое-то время останутся дешевле, чем литий-ионные батареи.

Несмотря на это, Tesla работает над устранением одного большого препятствия, которое заключается в том, чтобы коммерческие партнеры могли доставлять и устанавливать технологию в домах.

Tesla — единственная компания, производящая домашние накопители энергии?

Аккумулирование энергии может сгладить колебания в поставках возобновляемой энергии

Нет. Многие другие компании и страны стремятся найти способы получения энергии из возобновляемых источников. Иногда это связано с тем, что подача энергии от ветра, воды и солнца может колебаться – надежный запас поможет сгладить пики и впадины.

Кроме того, некоторые источники возобновляемой энергии, такие как солнечная энергия, отсутствуют, когда люди больше всего нуждаются в энергии – ночью. Опять же, накопление энергии помогло бы решить эту проблему.

Домашнее хранение энергии также вызывает все больший интерес, потому что во многих странах известные производители электроэнергии снижают тарифы, которые они платят клиентам, которые обеспечивают их энергией от солнечных батарей, установленных на крыше их дома.

В Великобритании проводится несколько небольших испытаний с участием нескольких сотен домов, основанных на системах, накапливающих энергию, вырабатываемую солнцем.

Могут ли аккумуляторные системы использоваться в развивающихся странах?

Во многих регионах отсутствует энергетическая инфраструктура для освещения домов ночью

Тесла так думает. Однако причин, по которым люди в таких местах не имеют силы, может быть много. Неясно, будет ли хорошо работать относительно дорогая система, такая как у Теслы, в таких местах.

Кроме того, существует множество неправительственных организаций и фирм, занимающихся «зелеными» инновациями, которые стремятся предоставить развивающимся странам гораздо более дешевые и надежные системы производства электроэнергии.

Ясно одно: несмотря на то, что многие из этих мест имеют обильные запасы солнечной энергии, им не хватает инфраструктуры и местного опыта, которые, вероятно, сделают инициативу Tesla успешной в США.

BBC не несет ответственности за содержание внешних сайтов.

Батарейные шкафы и аккумуляторные стойки

Это седьмой модуль из серии, посвященный роли батареи в системе бесперебойного питания (ИБП).

На раннем этапе проектирования ИБП необходимо принять решение о том, следует ли устанавливать батареи в стойках или в шкафах. У обоих есть плюсы и минусы. Ниже приведены типичные соображения по проектированию.

Аккумуляторная технология

Вентилируемые свинцово-кислотные (VLA) (часто называемые «затопленными» или «жидкими элементами») батареи, которые иногда используются в очень больших системах ИБП, ВСЕГДА устанавливаются в стойку.

Свинцово-кислотные батареи с клапанным регулированием (VRLA) можно устанавливать на стеллажи или в шкафы. В оставшейся части этого документа будут рассмотрены соображения по размещению VRLA.

Размер

Вообще говоря, чем больше батарея (как физически, так и по ампер-часам), тем вероятнее будет рассмотрена конфигурация стойки. Не существует жестких и быстрых правил, но обычно, когда емкость батареи (одноэлементной или многоэлементной) превышает 100 Ач, предпочтение отдается монтажу в стойку. Ниже следует рассмотреть возможность монтажа в шкафу.

Число

«Число» относится как к количеству ячеек в строке, так и к количеству строк. Системы ИБП часто работают при высоких напряжениях постоянного тока (например, от 250 до 800 вольт). Необходимо провести анализ того, следует ли иметь минимальное количество цепочек батарей с использованием физически больших блоков или иметь несколько цепочек из физически меньших блоков. Такое решение выходит за рамки этой статьи, но оно будет включать анализ надежности (например, где и сколько может быть одиночных отказов?) и ремонтопригодности (например, когда единица слишком велика для человека, чтобы справиться с ней, тем самым требуя специального оборудования для обработки?). Каждое соединение между ячейками является потенциальной единственной точкой отказа. Избыточность может повысить или понизить надежность в зависимости от количества точек отказа. Все, что весит более 23 кг (50 фунтов), вероятно, слишком тяжело для безопасного подъема. Для определения точного порогового значения следует обращаться к местным и региональным нормам безопасности на рабочем месте.

Расположение

Аккумуляторы ИБП должны располагаться как можно ближе к ИБП. Они могут находиться в:

• электроаппаратной; или
• аккумуляторная; или
• компьютерный зал

Аккумуляторы, установленные на открытых стеллажах, почти всегда требуют установки в аккумуляторном помещении. Иногда они устанавливаются в том же помещении, что и ИБП (т. е. в помещении с электрооборудованием). Местные или региональные правила могут определять, разрешены ли батареи в электрощитовой.

Небольшие системы ИБП (например, до 250 кВА) обычно устанавливаются непосредственно в машинном зале вместе с соответствующими аккумуляторными шкафами. ИБП и/или аккумуляторные шкафы могут быть сконфигурированы так, чтобы они выглядели как стандартные стойки для компьютерного оборудования.

Опасности

Существуют две основные опасности: поражение электрическим током и возгорание.

Аккумуляторы открытого типа подвергают воздействию потенциально смертельного напряжения любого человека, вступающего с ними в контакт. Поэтому они должны быть установлены в аккумуляторных помещениях, доступ в которые разрешен только уполномоченному персоналу. Уполномоченный персонал должен быть обучен технике безопасности при работе с батареями.

Аккумуляторные шкафы должны содержать батареи за запертыми дверями, доступными только для уполномоченного персонала. Пока шкафы остаются запертыми, они могут быть расположены в компьютерном зале или других помещениях, доступных для техников, не работающих с батареями.

Поскольку даже батареи VRLA могут выделять газообразный водород (горючий и, возможно, взрывоопасный), вентиляция (т. е. обмен воздуха в час) должна быть достаточной, чтобы гарантировать, что при нижнем пределе воспламеняемости (LFL) не могут скопиться газовые карманы. Местные правила определяют запас прочности, который обычно не менее чем на 50% ниже LFL. Аккумуляторные помещения должны быть оборудованы вытяжными устройствами, которыми обычно является вентилятор, выбрасывающий воздух наружу здания. Требования будут установлены местными и региональными нормами пожарной безопасности.

Поскольку воздухообмен в большинстве компьютерных залов намного превышает вентиляцию в обычных рабочих условиях, размещение аккумуляторных шкафов в компьютерных залах редко вызывает проблемы.

Электрические аспекты

Как упоминалось ранее, батареи должны располагаться как можно ближе к ИБП. На это есть две причины: (1) чем длиннее кабель, тем больше падение напряжения; и (2) чем длиннее кабель, тем больше вероятность повреждения и/или короткого замыкания. Аккумуляторные помещения открытой стойки должны быть смежными с помещением ИБП. Батарейные шкафы должны располагаться рядом с оборудованием ИБП. Длины кабелей от нескольких шкафов должны быть как можно более одинаковыми, чтобы предотвратить колебания падения напряжения.

Один шкаф должен вмещать как минимум одну полную цепочку ячеек. Лучшей практикой является то, что струны не должны быть разделены между двумя кабинетами, чтобы обеспечить надежность всей струны.

Рисунок 1. Батарейный шкаф с верхними клеммными ячейками

Выключатель батареи должен располагаться как можно ближе к концу цепочки. На открытых аккумуляторных стойках разъединитель может быть установлен непосредственно на стойке. В батарейных шкафах выключатель должен быть установлен на двери, чтобы можно было отключить батарею от ИБП до того, как дверь будет открыта. Эта передовая практика предназначена для защиты рабочего от смертельного напряжения или дугового разряда в случае неисправности внутри шкафа.

Удобство

Простота использования является одним из основных преимуществ аккумуляторных шкафов. Удобно обслуживать оборудование, когда ИБП и аккумулятор(ы) находятся рядом друг с другом. И наоборот, неудобно выходить в отдельное помещение при установке батарей открытого типа.

Доступность

Доступность должна учитывать две потенциальные опасности: электрическую и механическую. Наилучшая электрическая конструкция сведет к минимуму риск для работника случайного контакта с ячейками противоположной полярности своим телом или инструментом. Наилучшая механическая конструкция минимизирует риск падения блока во время установки, обслуживания или демонтажа. Это также сведет к минимуму риск получения травмы из-за подъема тяжестей выше уровня плеч. Рекомендуется подъемное оборудование, специально предназначенное для установки и снятия аккумуляторов. Обратитесь к местным правилам безопасности для конкретных ограничений.

С точки зрения обслуживания батареи открытого типа обычно проще и безопаснее в эксплуатации. Стойки могут быть спроектированы «ярусными» (т. е. один ряд ячеек непосредственно над другим) или они могут быть «ступенчатыми» (т. е. каждый ряд отстоят от ряда под ним, чтобы терминалы были доступны с минимальным риском случайное замыкание на ряд выше.) Многоуровневые стойки должны оставлять достаточный зазор между верхней частью ячеек на одном уровне и ярусом выше, чтобы технический специалист мог безопасно работать с устройством, не создавая токопроводящего пути между ячейкой и стойкой. Многоуровневые стойки могут минимизировать занимаемую площадь, но они увеличивают нагрузку на пол. Ступенчатые стойки распределяют вес, но занимают больше места.

Рисунок 2. Двухступенчатая открытая стойка с верхними клеммными ячейками

Аккумуляторные шкафы часто критикуют за отсутствие верхнего зазора. Например, в шкафу, содержащем несколько рядов батарей с низким ампер-часом, может быть несколько полок, на каждой из которых находится один ряд элементов. Ячейки на каждой полке могут быть расположены на две, три и более ячеек в глубину. Это затрудняет доступ к терминалам сзади для техника. Достаточный верхний зазор для рук и инструментов становится критическим.

Одной альтернативой (обычно используемой в телекоммуникационных приложениях, но иногда встречающейся в ИБП) является доступ через передний терминал. Вместо того, чтобы клеммы располагались сверху ячеек, клеммы обращены наружу. Это обеспечивает самый легкий доступ для обслуживания, но требует крышки (обычно прозрачной) или дверей для предотвращения случайного контакта с шиной постоянного тока под напряжением. Передние клеммные системы обычно предварительно конфигурируются производителем аккумуляторов.

Сейсмостойкость

В районах, географически отнесенных к сейсмическим зонам, потребуются дополнительные конструктивные особенности. Во время землетрясения батарея может получить серьезные механические повреждения, в том числе:
– коробление или поломка межэлементных и межъярусных соединителей
– повреждение контейнеров, приводящее к утечке или разливу электролита
– короткие замыкания, приводящие к искрению и/или возгоранию
– аккумуляторные блоки соскальзывают со своих полок
– опрокидываются стойки или шкафы

Аккумуляторные стойки должны иметь утвержденные производителем сейсмические характеристики. Обычно они включают в себя прочные рамы и направляющие, чтобы батареи не соскальзывали с полок. Направляющие добавляют еще одну процедуру установки и снятия аккумуляторных блоков (см. рис. 3). Из-за своей длины аккумуляторная стойка может испытывать одновременно разные крутящие моменты в разных частях батареи. Хорошая конструкция предвосхищает эти горизонтальные и вертикальные крутящие моменты и обеспечивает некоторую гибкость, включая гибкие межэлементные соединители. Жесткость может привести к повреждению. Стойки обычно сейсмостойко закреплены на бетонном полу. Проконсультируйтесь с местными нормами, чтобы узнать, какие полы и крепления являются приемлемыми.

Рис. 3. Трехъярусная открытая стойка с верхними клеммными ячейками

Закрытый шкаф снижает вероятность соскальзывания батарей с полок, но весь шкаф может двигаться, особенно если он установлен на возвышении. этаж (что типично для дата-центра). Двери шкафа должны быть заперты все время, когда шкаф не обслуживается. Различные подходы к креплению батарейного шкафа включают рамы или ремни под фальшполом. Крепление к бетонному полу для подпольных рам регулируется теми же строительными нормами, что и для стоек. Они фактически поднимают центр тяжести, тем самым увеличивая возможность раскачивания. Ленты также должны быть сейсмостойко закреплены на бетонном полу, но они обладают гибкостью, чтобы выдерживать некоторую степень одновременного вертикального и горизонтального перемещения.

Привлеките инженера-сейсмолога к проектированию любой аккумуляторной системы в сейсмоопасной зоне.

Температура

Как упоминалось в предыдущих блогах (см. № 4 и № 5 для режимов отказа и окружающей среды соответственно), необходимо также учитывать температуру. Для стоечных батарей обычно достаточно охлаждения и вентиляции помещения. Конструкция шкафа, напротив, должна решать проблему отвода тепла, а также любого газовыделения из батареи. Можно ожидать, что батареи VRLA, установленные в шкафу, будут работать в более теплой среде, чем в стойке, что может сократить срок службы батареи.
