Циркуляционный насос отопления – нужен или нет?
Довольно часто случается, что старая отопительная система, работающая на принципе естественной циркуляции теплоносителя – воды, перестает справляться с обогревом дома. Иногда, отопительная система изначально спроектирована неправильно и требует намного больше топлива (газ, уголь, дрова и т.д.). Возможно Вы этого и не замечали, но сравнив затраты топлива на обогрев похожего дома у соседа – понимаете, что “где то что-то у Вас неправильно”. Можно ли увеличить КПД существующей отопительной системы без больших затрат. В большинстве случаев – да.
Одной из причин уменьшения КПД отопительной системы может быть постепенное изменение схемы отопления в результате ремонтных работ и переделок, а также обрастание внутренних стенок ржавчиной и накипью. В результате происходит уменьшение диаметров труб и повышение шероховатости внутренних стенок, что приводит к увеличению гидравлического сопротивления отопительной системы и пропаданию циркуляции в ней полностью, или на некоторых участках. Система с естественной циркуляции должна иметь уклон по всей длине магистрали. Уклон этот может измениться уже через год-два после постройки дома в результате просадки фундамента.
Радикальное средство лечения такой отопительной системы – полная переделка. Но это не всегда возможно, более того, сопряжено со значительными затратами и последующим восстановительным ремонтом помещения.
Другой способ – ограничиться минимальным хирургическим вмешательством – врезкой циркуляционного насоса.
Современные циркуляционные насосы для небольших частных домов недороги, надежны, бесшумны и экономичны, поэтому установить насос в отопительную систему стоит и в профилактических целях, для оживления старой гравитационной отопительной системы с естественной циркуляцией и придания ей жизнеспособности и второй молодости.
Почти всегда, после установки насоса в систему отопления, Вы получите прирост КПД котла. Кроме того помещение нагревается в несколько раз быстрее и равномерно. Особенно ощутимо в межсезонье, когда котел включается не постоянно а по необходимости. Все помещения будут прогреваться быстро и равномерно. Все это экономит затраты топлива и довольно существенно.
Основные преимущества установки циркуляционного насоса в систему отопления
- увеличение КПД системы;
- быстрое прогревание воздуха во всех помещениях, увеличение отапливаемой площади;
- выравнивание температурных показателей в трубопроводе;
- исключение завоздушенности труб;
- уменьшенный расход топлива;
- возможность установки полотенцесушителей, термостатов;
- применение труб малого диаметра;
- небольшая стоимость оборудования и установки.
Циркуляционный насос – это возможность быстро повысить качество обогрева дома без демонтажа всей системы и больших финансовых трат.
Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением ИБП для циркуляционного насоса.
Другой способ – установка насоса по байпасной схеме. Тогда при отсутствии электричества Вы можете переключиться на работу контура без насоса. Эта схема подробнее будет рассмотрена ниже.
Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления. Системы отопления с принудительной циркуляцией теплоносителя, обеспечивают более быстрый и равномерный прогрев всех участков водяного контура, независимо от удаленности от водогрейного агрегата.
Куда установить циркуляционный насос?
Если у Вас твердотопливный котел, то, при врезке насоса в существующую систему, устанавливать его лучше всего на обратку, рядом с котлом, чтобы на него не оказывала отрицательное влияние слишком большая температура воды в подаче из котла, разожженного на полную мощность. Чтобы сохранить способность работы котла без циркуляционного насоса, устанавливать насос желательно по байпасной схеме – это обводной участок магистрали, предусматривающий возможность переключения отопительной системы на естественную циркуляцию, в обход насоса.
Байпасный узел можно изготовить самому, или приобрести готовый, они часто имеются в продаже на рынках, полукустарного изготовления. Не бойтесь, что он не подойдет к купленному Вами насосу. Достаточно измерить установочный размер разрыва байпасного узла, между шаровым краном и фильтром, предназначенный для установки насоса. Он должен составлять 180 миллиметров.
Стандартный размер циркуляционного насоса составляет ровно 180 миллиметров. Существуют и короткие версии, 130 миллиметров, предназначенные для установки в насосные блоки быстрого монтажа, но в обычной розничной сети такие насосы практически не встречаются.
Важно! При использовании байпасной схемы для установки насоса, отвод на расширительный бак и предохранительный клапан ОБЯЗАТЕЛЬНО врезайте до или после вентилей, отсекающих насосный или байпасный участок. Расширительный бак и предохранительный клапан не должны оказаться отсечены от отопительной системы при любой схеме работы, насосной или естественной!
Что необходимо сделать перед установкой насоса в систему отопления?
Итак, как Вы помните, у вас старая отопительная система, полная шлама и ржавчины, который необходимо по возможности удалить. В большинстве случаев доступна только элементарная промывка. Просто слить воду из системы недостаточно, так как ее слив осуществляется через сливной кран небольшого диаметра. При этом вода по системе двигается очень медленно, потому что основные диаметры трубопроводов гораздо больше диаметра сливного крана и весь шлам и ржавчина спокойно оседают в трубе.
Больше всего склонны к засорению стальные трубы. Это обусловлено их шероховатой поверхностью, которая с годами становится только всё более неидеальной. Полипропиленовые, пластиковые, оцинкованные трубы более гладкие и менее восприимчивы к оседанию на них ржавчины – её просто смывает потоком теплоносителя.
Поэтому, когда вы вскрыли обратный трубопровод, вырезав участок под установку насоса, промойте систему, подключив ее к водопроводу через шланги. Постарайтесь обеспечить максимальный проток через отопительную систему, с максимально возможным напором. Хорошего скоростного потока в трубах большого диаметра Вам все равно создать не удастся, так что потратьте на промывку чуть большее время, чем хотелось бы, пусть вытечет максимально возможное количество шлама и ржавчины.
Как выбрать циркуляционный насос для установки в отопительную систему с естественной циркуляцией?
Важный момент, которому необходимо уделить некоторое внимание. При конструировании новых систем насосы подбирают, отталкиваясь от общей тепловой мощности отопительной системы, определяют необходимый для такой мощности общий проток (расход) теплоносителя через систему и к нему приравнивают необходимую производительность циркуляционного насоса.
Далее рассчитывают общее гидравлическое сопротивление отопительной системы и вычисляют необходимый напор циркуляционного насоса
. Полные расчеты сложны и для небольшого частного дома не нужны. Для небольших домов (да и для больших тоже) существует упрощенные и доступные даже для полностью неподготовленных людей методики расчета. В интернете довольно много методик – выбирайте какая вам больше нравится и рассчитайте параметры для выбора насоса.Тепловую мощность уже существующей отопительной системы определить еще проще – посмотрите ее на шильдике отопительного котла.

Для зданий, относительно небольшой площади, существует методика расчета насоса без формул. Самостоятельно подобрать мощность циркуляционного насоса можно следующим образом:
- По производительности котла. Расчет циркуляционного насоса для системы отопления частного дома выполняют, принимая во внимание, что 1 кВт мощности водогрейного оборудования соответствует коэффициенту пропускной способности равной 1 л/мин. Соответственно, для котла на 25 кВт, потребуется установить насос с показателем от 1500 л/час.
- Расчет напора циркуляционного насоса системы отопления. В технической документации указывается параметр напора в метрах водяного столба. По данному параметру можно определить длину водяного контура и подсчитать необходимое количество насосов в системе.
Считается, что для 10 п.м. трубопровода, необходимо 0,6 м напора водяного столба. Оптимальный выбор насоса для 1 этажного дома – это стандартные модели с 6 м. в. ст. Станции подойдут для помещений с трубопроводом до 100 п.м.
Если напора недостаточно, устанавливают второй насос или подбирают более мощную модель. Этот же принцип расчетов используют при выборе насоса для 2-х этажного дома.
Основные паспортные показатели циркуляционного насоса — производительность, напор и расход. В первую очередь, должен интересовать расход, он определяется по формуле:
Q= N/(t2-t1)
N – мощность теплогенераторной установки. Если нет шильдика, очень и очень приближённо можно взять за основу усреднённые данные потребности в тепловой энергии на отопление — 0,1 кВт/м2, помноженное на отапливаемую площадь в м2.
t1 – температура теплоносителя на входе (обратка), в среднем 65 ºС
t2 – расчётная температура теплоносителя на выходе (подача), для обычных систем в среднем 90 ºС.
Напор насоса приближённо определяют, исходя из показателя 100 Вт мощности на квадратный метр площади.
Осталось учесть еще один важный момент – особенность установки насоса в систему с естественной циркуляцией.
Для системы с принудительной, насосной циркуляцией у Вашей старой системы очень толстые трубы. При конструировании новых отопительных систем, диаметр труб выбирают таким, чтобы скорость потока в них была в диапазоне от 0,4 до 1,5 метров в секунду. При меньшей скорости из системы не будет удаляться воздух и воздушные пузыри так и останутся висеть в трубах, при большей скорости потока возможно гудение труб и ускоренный износ элементов отопительной системы. Большая скорость с гудением в трубах Вам не грозит, а вот очень маленькая, с плохо удаляющимся из системы воздухом вполне вероятна.
Но не все так плохо. У Вас ведь система с хоть и плохой, но естественной циркуляцией и система промыта! Поэтому подбирать насос исходя из диаметра труб нет никакой необходимости, просто возьмите модель насоса на одну ступеньку выше в номенклатуре.
Ответы | ||||||||||||||||||
| ||||||||||||
| ||||||||||||
|
Посмотреть всех экспертов из раздела Дом, отдых, хобби > Отопление и вентиляция
Похожие вопросы |
шумит циркуляционный насос котла vaillant.
Во время работы газового котла, при включенном насосе в системе отопления постоянно слышен стук и шум перемещаемой воды в трубах отопления. Как можно от этого избавиться?
Хочу поставить модульный контактор на включение ТЭНов . Напряжение 380 в. мощность ТЭНов 9 кВт, по 3кВт на ТЭН. Контактором будет управлять автоматика. На какой ток выбрать контактор?
Полное руководство по проблемам с насосом центрального отопления (и как их исправить)
Бесплатная доставка по материковой части Великобритании
для всех продуктов* 3–5 рабочих дней
Доставка на следующий день*
При заказе до 17:00
Международная доставка
Посмотреть наши цены на международную доставку
13 марта 2018 г. 10:28:44
Содержание
Основные проверки насосов ЦО
Мой насос центрального отопления работает, но не перекачивает воду в систему
Мой насос центрального отопления заблокирован грязью и мусором
Мой насос центрального отопления шумит
Мой насос центрального отопления протекает
Мой насос центрального отопления не работает
Мой насос центрального отопления не создает давление в моей системе центрального отопления
Мой насос центрального отопления слишком горячий
Мой насос центрального отопления нагревает только некоторые радиаторы
Мой насос центрального отопления постоянно включается и выключается
Мой насос центрального отопления не шумит
Введение
Проблемы с центральным отоплением часто из-за не самого котла, а периферийных компонентов, таких как насосы центрального отопления и моторизованные переключающие клапаны.
Эти детали являются одними из немногих движущихся компонентов в системе, поэтому они с большей вероятностью будут подвержены износу и поломкам с течением времени.
Но откуда вы знаете, что на самом деле вышел из строя насос центрального отопления? Каковы наиболее распространенные проблемы с насосом центрального отопления? И каковы основные различия между отказом системы центрального отопления и отказом насоса центрального отопления?
В этом руководстве мы собираемся помочь вам определить, является ли причиной проблемы насос центрального отопления, а затем, надеюсь, предоставить вам решение этой проблемы.
Основные проверки насоса центрального отопленияПрежде чем паниковать, вызывать сантехника и покупать новый насос центрального отопления, советуем выполнить несколько основных проверок. Чаще всего проблемы с насосом центрального отопления связаны с отключенным проводом. Итак, если ваш насос не работает, проверьте следующее.
– Убедитесь, что питание насоса включено
– Убедитесь, что питание насоса не отключено
– Попробуйте перезагрузить насос, отключив питание на несколько секунд
Наверх
Мой насос ЦО работает, но не качает воду по системе Одна из самых частых жалоб на проблемы с насосом ЦО: насос работает, но на самом деле не качает воду по системе . Это сложный вопрос, который может быть вызван несколькими проблемами. Скорее всего заклинило крыльчатку на насосе. Это может быть связано с тем, что гребной винт заблокирован мусором, или один из гребных винтов действительно поврежден.
Решение:
Если гребной винт заблокирован мусором, вам нужно будет запачкать руки и поработать над устранением блокировки. Если гребной винт поврежден, вам, к сожалению, придется приобрести новый насос.
Вернуться к началу
Мой насос центрального отопления забит грязью и мусором Еще одна жалоба, которую мы часто слышим, заключается в том, что насос полон грязи и мусора. Это связано со старением системы центрального отопления. По мере старения труб и радиаторов они могут начать разрушаться и ржаветь. Это может накапливаться в насосе и в конечном итоге препятствовать его способности эффективно перемещать воду.
Решение:
Опять же, если мусор влияет на работу насоса центрального отопления, вам нужно будет запачкать руки и заняться устранением засорения. Вы также можете обратиться к сантехнику, чтобы провести химическую или силовую промывку системы. Это, безусловно, устранит блокировку, но имейте в виду, что последняя может ослабить соединения и компоненты.
Наверх
Мой насос центрального отопления шумитНасос центрального отопления в полностью рабочем состоянии издает легкий гул и незначительную вибрацию. Если помпа издает чрезмерный шум, это явный признак того, что что-то работает неправильно.
Наиболее распространенной причиной повышенного шума насосов являются шлюзы. Здесь воздух попадает в насос и останавливает плавный поток воды.
Решение:

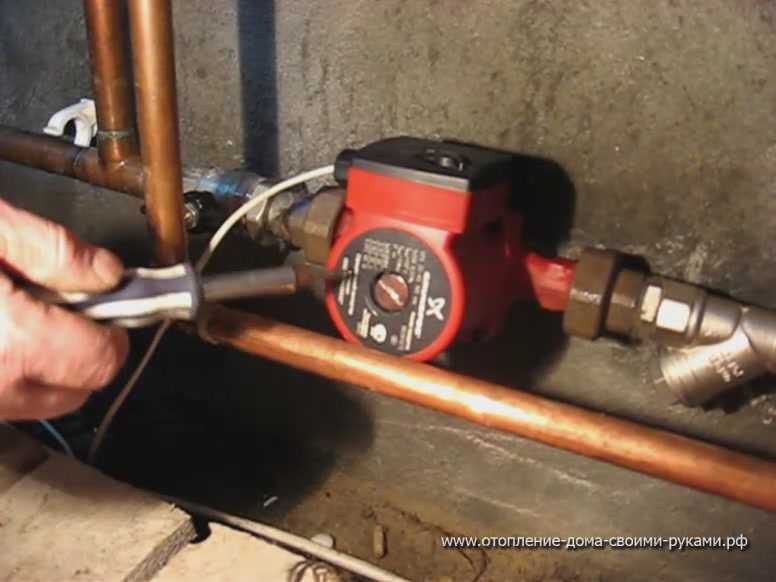

Большинство насосов центрального отопления, особенно тех, которые поставляются производителями качественных насосов, такими как lowara и Grundfos, поставляются со спускным винтом. Это небольшой компонент, который можно использовать для удаления воздуха из системы. Мы настоятельно рекомендуем вам следовать инструкциям производителя при выполнении этой задачи.

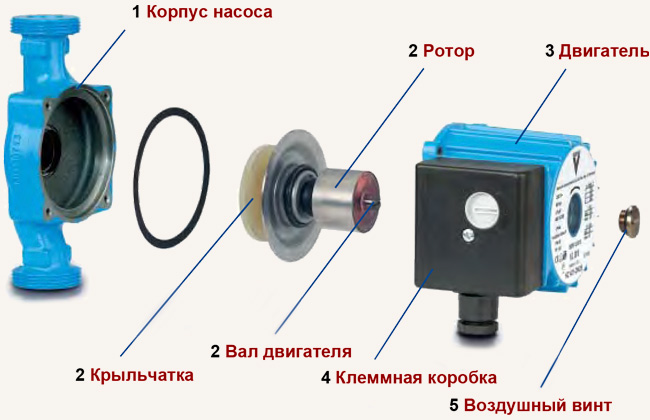

Если вам нужна помощь в определении спускного винта насоса центрального отопления, воспользуйтесь схемой, которую мы разработали ниже.
Вернуться к началу
Мой насос центрального отопления протекает Это довольно очевидно, но если ваш насос протекает, значит, у вас серьезная проблема. Утечка может быть вызвана неправильной установкой, чрезмерной вибрацией насоса (что приводит к ослаблению болтов) или даже тем, что насос продувает уплотнение до избыточного давления.
Решение:
Если насос ослаб, то затяжка всех болтов должна решить проблему. Если утечка является более серьезной проблемой и вызвана чем-то вроде лопнувшего уплотнения, вам, вероятно, придется обратиться к поставщику помпы. На большинство насосов предоставляется гарантия 2 или 5 лет.
Вернуться к началу
Мой насос центрального отопления не работает Одной из наиболее серьезных жалоб на насос центрального отопления является отсутствие питания насоса. Если в остальной части системы (и в вашем доме) есть питание, то это, скорее всего, связано с поврежденными или ослабленными проводами. Иногда в более дешевых насосах по мере их старения возникают небольшие утечки. Если утечка попадет в проводку насоса ЦО, насос отключится.
Решение:
К сожалению, даже если вам удастся починить поврежденные провода, маловероятно, что вы сможете устранить небольшие утечки в системе. Это означает, что у вас будет непрерывная битва, пытаясь сохранить насос в рабочем состоянии. Попробуйте в первую очередь связаться с поставщиком помпы, так как большинство помп продается с гарантией на 2 или 5 лет (в зависимости от производителя).
Вернуться к началу
Мой насос центрального отопления не добавляет давления в мою систему центрального отопления Если насос центрального отопления перестает добавлять давление в вашу систему центрального отопления, это хороший признак того, что что-то не так . Выполните эти проверки ниже:
Шлюзы
Как уже упоминалось выше, воздушные шлюзы препятствуют беспрепятственному обтеканию вашей системы водой. Это снизит производительность помпы, а также может стать довольно шумной. Чтобы решить эту проблему, вам нужно будет выпустить воздух из системы. Перед выполнением этой задачи внимательно прочитайте инструкции производителя.
Замерзшие трубы
Если погода резко испортилась и температура опустилась на несколько градусов ниже нуля, есть вероятность, что ваши трубы замерзли. Это часто происходит, когда система не используется, когда люди отсутствуют в период Рождества. Помните, что остановить замерзание труб легче, чем оттаивать трубы. Если трубы замерзли, вам понадобятся обогреватели, масляные обогреватели и фены, чтобы разморозить систему.
Решение:
Если вы попробовали оба вышеперечисленных решения, возможно, пришло время вызвать сантехника. В насосах более высокого класса насос может фактически обнаружить, что с системой что-то не так, и отключиться. Опять же, это также может быть связано с меньшими утечками внутри насоса. Если вам необходимо заменить систему, обратитесь к поставщику насоса, так как вы можете иметь право на бесплатную замену по гарантии на 2 или 5 лет.
Вернуться к началу
Мой насос центрального отопления слишком горячий Большинство насосов центрального отопления теплые на ощупь. В конце концов, это высокотехнологичные инструменты, перемещающие огромное количество воды с высокой скоростью. Но, если помпа греется до такой степени, что до нее трудно дотронуться, то понятно, что что-то не так.
Решение:
К сожалению, если помпа слишком горячая, чтобы ее можно было обслуживать, это признак старения, и вам, вероятно, придется заменить помпу. Если насос был куплен в течение последних нескольких лет, вы, вероятно, сможете получить замену у поставщика насоса по гарантии. Здесь, в Anchor Pumps, мы предлагаем 2, 3 или 5 лет гарантии в зависимости от производителя насоса.
Вернуться к началу
Мой насос центрального отопления нагревает только некоторые радиаторыЕсли горячая вода доходит только до некоторых радиаторов в системе, вероятно, давление насоса установлено слишком низкое. Также есть вероятность, что это может быть мусор в системе, который замедляет поток воды.
Решение:
Сначала попробуйте отрегулировать шкалу давления насоса. Это небольшая шкала, установленная на большинстве высококачественных насосов, которая позволяет вам регулировать давление в вашей системе. Не забывайте добавлять давление в систему медленно. Внезапный толчок может повредить или ослабить суставы в организме.
Если это не улучшит поток в системе, возможно, вам придется вызвать сантехника для промывки системы. Это должно помочь удалить и разбить мусор.
Вернуться к началу
Мой насос центрального отопления постоянно включается и выключается Время от времени мы слышим странную жалобу на то, что насос постоянно включается и выключается. Очень странная проблема, которая, по нашему мнению, связана с неисправной помпой или сломанным термостатом.
Решение:
Первая проверка заключается в том, чтобы убедиться, что термостат работает правильно. Иногда циферблат может сломаться, в результате чего насос будет постоянно запускаться, а затем отключаться. Если вы проверили термостат и он в полном рабочем состоянии, то, скорее всего, неисправна помпа. Обратитесь к своему поставщику помпы, так как вам, скорее всего, придется бесплатно заменить ее по гарантии.
Наверх
Мой насос центрального отопления не шумитЕсли насос центрального отопления не издает шума и кажется, что он не работает, возможно, у вас проблема с электричеством. Это может произойти из-за срабатывания УЗО, перегоревшего предохранителя или даже ослабленного провода.
Решение:
Во-первых, убедитесь, что УЗО не сработало. УЗО обычно располагают рядом со счетчиком электроэнергии или прячут в сушильном шкафу. Если УЗО находится в полном рабочем состоянии, вам необходимо проверить, не перегорел ли предохранитель насоса.
Вернуться к началу
Заказать звонок Обратный чат
Trustpilot
3 Распространенные проблемы с тепловыми насосами и способы их устранения | Leonard Splaine Co.
Мы понимаем, как неприятно, когда вы сталкиваетесь с проблемами теплового насоса. Представьте, что это унылый день, и сильный ветер дует вам в лицо. Вам не терпится попасть в свой милый теплый дом, при мысли об этом ваш темп ускоряется, вы распахиваете входную дверь, берете в руки пульт дистанционного управления тепловым насосом, нажимаете кнопку питания и… ничего.
Как и в любой системе в вашем доме, время от времени возникают проблемы с тепловым насосом. В некоторых случаях знание некоторых основных шагов по устранению неполадок с тепловым насосом может избавить от необходимости обращаться к профессионалам. Конечно, если вы сомневаетесь, вы никогда не должны медлить с обращением в первоклассную профессиональную компанию, такую как Leonard Splaine Co
Имея это в виду, ниже приведены некоторые из наиболее распространенных проблем с тепловым насосом, а также возможные объяснения и решения этих проблем. .
1. Тепловой насос не включается.
Если ваш тепловой насос вообще не включается, это, вероятно, вызвано одной из четырех основных проблем:
- Проблемы с термостатом приходи в нужное время. Если все кажется правильным, проблема может заключаться в неправильной калибровке, из-за которой ваш термостат неправильно считывает температуру, или в электрической проблеме, из-за которой термостат не может обмениваться данными с тепловым насосом. В любом случае вам нужно, чтобы термостат обслуживал профессионал.
- Потеря питания: Иногда основной причиной проблемы является сработавший выключатель. Убедитесь, что все выключатели находятся в правильном положении. Однако, если это происходит на постоянной основе, это, вероятно, является признаком электрического сбоя в тепловом насосе, который вам следует отдать на профессиональное обслуживание.
- Сломанный пусковой конденсатор: Найдите минутку, чтобы прислушаться к вашему тепловому насосу.
Если вы слышите слабый щелкающий звук, который возникает при включении теплового насоса, проблема, скорее всего, связана с пусковым конденсатором. Этот компонент отвечает за передачу электрического заряда, который включает двигатели. Вам нужно будет вызвать техника, чтобы заменить его.
- Сломанный реверсивный клапан: Как следует из названия, реверсивный клапан позволяет тепловому насосу работать как в качестве обогревателя, так и в качестве кондиционера за счет изменения направления потока хладагента. Если тепловой насос включается, когда вам нужен прохладный воздух, а не тепло, скорее всего, причина в этом. Его также должен заменить специалист.
2. Тепловой насос работает постоянно.
Если ваш тепловой насос постоянно работает, возможны три основные причины:
- Необычно холодная погода: Тепловые насосы предназначены для более плавной работы, чем печь. Вполне возможно, что в особенно холодную погоду ваш тепловой насос будет работать почти постоянно без каких-либо проблем.
- Проблемы с термостатом: Еще раз проверьте, правильно ли настроен термостат. Если это так, это может быть проблема с неправильной калибровкой, из-за которой термостат неправильно считывает температуру, или проблема с проводкой, которая сигнализирует о проблеме с электричеством. В любом случае, вы захотите вызвать специалиста, чтобы решить проблему.
- Подрядчик сломанного компрессора: Контактор компрессора контролирует, сколько энергии поступает на ваш тепловой насос. Если он поврежден, возможно, ваш тепловой насос может работать постоянно. Вам понадобится профессионал для замены детали.
3. Тепловой насос недостаточно обогревает дом.
Если тепловой насос не дует горячим воздухом, обычно это происходит по трем основным причинам:
- Устройство заблокировано: Ваш тепловой насос забирает тепло из наружного воздуха в ваш дом.
Если поток воздуха к вашему блоку заблокирован снегом, льдом, листьями или другим мусором, это может затруднить работу теплового насоса. К счастью, решение простое. Очистите тепловой насос и уберите весь мусор, который может блокировать путь.
- Воздушный фильтр загрязнен: Воздушные фильтры устанавливаются для улавливания грязи и мусора, но когда их становится слишком много, они могут блокировать подачу воздуха к компрессору, той части устройства, которая фактически нагревает воздух. Это решение тоже простое. Проверьте свой фильтр и замените его на новый, если он грязный.
- Низкий уровень хладагента: Если уровень хладагента слишком низкий (вероятно, из-за утечки), ваш тепловой насос будет с трудом обеспечивать достаточное количество тепла в помещении для обогрева дома. Попросите профессионала проверить, не слишком ли низкий уровень или ваша система нуждается в подзарядке.
Устранение неполадок с тепловым насосом может быть немного сложным, и если вы сталкиваетесь с повторяющимися проблемами, пришло время обратиться в сервисную службу.
