Почему хлопает (бахает, пыхает) газовый котел при включении

Содержание

1. Почему хлопает котел при включении, причины
2. Недостаточная тяга
3. Низкое качество газа
4. Засорились отверстия горелки (жиклеры)
5. Сели батарейки
6. Деформирован кожух
7. Другие распространенные причины хлопков
8. Почему важно устранять проблему незамедлительно

Некорректная работа газового котла является признаком неисправности оборудования. Игнорировать данный факт не стоит. Особенно, если при включении происходит хлопок. Существует несколько причин, по которым происходит подобное явление. Решить проблему самостоятельно не всегда возможно. Поэтому стоит разобраться, почему газовый котел при включении сильно хлопает и как действовать в подобной ситуации.

Рекомендуем прочитать: Почему не работает газовый котел, основные причины неисправностей.

Почему хлопает котел при включении, причины

Принцип работы котла основывается на том, что при запуске начинается подача газа на горелку. Срабатывает запальник, благодаря чему происходит воспламенение. Вода нагревается и подается к крану. Если кран закрыть, горелка погаснет. Именно при розжиге можно услышать хлопок. Это может указывать на серьезные сбои в работе оборудования. Поэтому следует внимательнее изучить возможные причины хлопка газового котла или колонки.

Недостаточная тяга

Дымоходы газовых котлов предназначены для утилизации продуктов горения, возникающих при работе котлов. При нормальной работе процесс является беспрепятственным и естественным. В холодную погоду углекислый газ и пар остывают быстрее, чем доходят до конца трубы. Это приводит к их опусканию обратно вниз. Так продукты горения вновь оказываются в оборудовании.

Эта смесь способна засорить дымоход, особенно, если за его состоянием не следить. В отверстие может попадать мусор извне. Дымоход может забиться так сильно, что самостоятельно его прочистить не получается и приходиться обращаться к специалистам.

Засор в дымоходе

Перечисленные обстоятельства провоцируют ухудшение тяги, а оборудование начинает хлопать при включении. Это одна из распространенных причин появления подобных звуков во время розжига.

Провести проверку тяги можно самостоятельно. Достаточно зажечь спичку и поднести ее к дымоотводу. При нормальной тяге пламя начинает наклоняться к газовому оборудованию. Если же огонь остается в неизменном положении, то продукты горения удаляются медленно, накапливаются в аппарате и дымоход нуждается в чистке.

С этой статьей также читают: Причины задувания газового котла

Иногда хлопки возникают из-за вытяжки, расположенной рядом. Если она оснащена вентилятором и работает активно, то начинает затягивать отработанный газ. Поэтому рекомендуется выключать вытяжку при работе котла.

Слабую тягу провоцируют закрытые окна. Особенно это относится к металлопластиковым конструкциям. Они лишают помещения достаточного количества свежего воздуха, и оборудование не может работать в нормальном режиме. Рекомендуется при использовании газового аппарата открывать окна хотя бы незначительно.

Низкое качество газа

Причиной хлопка может быть некачественный газ. Он содержит в своем составе различные примеси. Они приводят к возникновению звука во время розжига, похожего на хлопок. Если качество топлива низкое, от подобной проблемы будут страдать все жильцы дома.

Рекомендуем к прочтению: Как по цвету пламени определить качество газа

Поэтому достаточно поинтересоваться у соседей. Возможно, у них существует такая же проблема. Если нет, значит, проблема в другом. Появление хлопков в данном случае можно объяснить превышением различных примесей в газе. Чтобы решить проблему, рекомендуется обратиться в газовую службу.

Засорились отверстия горелки (жиклеры)

Горелка может засориться из-за продуктов горения. Это может быть связано с использованием некачественного газа, неправильной настройкой процесса горения. Также подобная проблема возникает при редком профилактическом техническом обслуживании. Когда искра появляется и возникает хлопок, значит, проблема в забившемся отверстии возле запальника. Газ выходит из дальнего отверстия и создает увеличенный объем газовоздушной смеси. Он скапливается, и люди слышат хлопок, включая оборудование.

Прочистить жиклеры можно самостоятельно, если они забиты не сильно. Для этого необходимо частично разобрать оборудование, добраться до отверстия горелки. Чистить удобно мягкой проволокой. Жиклеры снимать не требуется. Дополнительно стоит прочистить горелку при помощи мягкой щетки. Если проблема была с забитыми жиклерами, оборудование перестанет шуметь после прочистки.

Ежегодно должно проводиться техническое обслуживание газового аппарата. И оно включает обязательную чистку горелки. Поэтому достаточно обратиться за сервисным обслуживанием, чтобы разобраться с жиклерами.

Читайте подробнее в статье: Обслуживание газового оборудования

Чистка может проводиться регулярно и самостоятельно, но стоит помнить, что любые манипуляции с газовым оборудованием могут привести к аварийной ситуации. Поэтому без определенных навыков и знаний делать это не рекомендуется. Из-за забитых жиклеров также возникают проблемы с нагревом воды.

Сели батарейки

Причина является банальной, но при этом довольно распространена. Многие забывают менять батарейки. В результате начинают искать проблемы в различных частях оборудования, игнорируя одну из популярных причин.

Чтобы добиться розжига, газовый аппарат нуждается в электричестве. Его он может получать от батареек. Пока они новые, розжиг буквально мгновенный. Но когда батарейки уже потеряли часть заряда, процесс зажигания становится медленнее, может возникнуть небольшой хлопок.

Чем меньше электричества получает аппарат, тем медленнее он включается или перестает работать вовсе. Горючее же продолжает поступать, газ скапливается. Рабочая область полностью им заполняется. В результате раздается оглушительный хлопок. Если при открытии воды газовое оборудование не зажглось, нужно сразу же закрыть кран. Чем дольше он будет открыт, тем больше газа будет скапливаться в рабочей зоне.

Решить проблему можно заменой батареек. Если причина была в них, после их смены оборудование начинает работать исправно. Рекомендуется использовать алкалоидные батарейки проверенных производителей. Они прослужат дольше, делая использование котла более безопасным. Дешевые варианты быстрее теряют заряд, менять их приходиться чаще, что не приводит к желаемой экономии, а, наоборот, к лишним тратам.

Деформирован кожух

При работе газовый котел регулярно охлаждается и нагревается. Происходит тепловое воздействие на кожухи. Из-за этого они могут деформироваться. Если кожух повреждается вовнутрь, тогда искровая свеча начинает пробивать на корпус котла. Когда деформация вогнутая, эту часть следует слегка отогнуть.

Другие распространенные причины хлопков

Описанные причины относятся к наиболее распространенным. Но есть ситуации, при которых также включение газового котла сопровождается неприятным, громким шумом. Они происходят реже, но их все равно рекомендуется учитывать. Среди них:

• из строя вышел замедлитель зажигания. Он выглядит как металлический шарик и необходим для перекрытия части перепускного канала в регуляторе воды. Его положение определяет регулировочный винт. Ремонтировать эту неисправность самостоятельно не рекомендуется;
• проблемы с электродом. Эта деталь присутствует в моделях, имеющих автоматический розжиг. Если электрод засорился, он нуждается в прочистке. В противном случае при открытии воды будет раздаваться хлопок;
• неисправность микропереключателя, расположенного в водяном регуляторе. Этот элемент необходим для подачи сигнала блоку о том, что вода была включена. Затем зажигается пламя. Если на микропереключатель постоянно попадает вода, он начинает окисляться. Это приводит к тому, что блок перестает четко воспринимать посылаемые команды;
• использование некачественного оборудования. Для таких газовых котлов используются плохие детали, которые быстро выходят из строя, а настройки сбиваются;
• произошла утечка топлива внутри аппарата. Если хлопок случается после неиспользования котла в течение 7-8 часов, причиной может быть внутренняя утечка газа. Он скапливается в дымоходе и внутри корпуса оборудования. В результате при начале работы слышится хлопок.

Почему важно устранять проблему незамедлительно

При обнаружении проблемы рекомендуется сразу же приступить к ее устранению. В некоторых случаях можно сделать это самостоятельно, или обратиться к специалистам.

✔ Если слышится хлопок, следует сначала проверить, в каком состоянии находиться источник питания. Если газ не сразу поджигается, это может свидетельствовать о снижении уровня заряда батареек и их нужно заменить.

✔ Следующее, что нужно проверить – микрорегулятор подачи воды. Когда он выходит из строя, то блок получает неправильные сигналы и работать правильно аппарат уже не может. Проверить исправность микрорегулятора позволяет омметр или мультиметр. Если приборы не показывают норму, значит, деталь вышла из строя и нуждается в ремонте.

✔ Проверить рекомендуется и искровую свечу зажигания. Она могла деформироваться в процессе эксплуатации. Причиной тому температурные перепады или высокая температура. Свеча крепится одним винтиком. Поэтому со сменой положения не возникнет проблем. Достаточно ослабить винт. Искровой зазор элемента должен составлять около 0,5 см. Если все выполнено правильно, зажигание происходит с первой попытки.

✔ Если с предыдущими деталями все в порядке, то нужно убедиться в нормальном состоянии замедлителя зажигания. Это маленький шар, который в работоспособном виде свободно перемещается. Но если он неисправен, можно вернуть его в исходное положение, подцепив гибким тросом. Его просовывают через отверстие в канале, расположенном в области регулятора водяного давления. Если указанные действия не помогают, необходимо извлечь шарик и провести чистку канала. Но делать это самостоятельно не рекомендуется. Лучше обратиться к специалистам.

Если ремонт проводился собственными руками, перед использованием оборудования важно убедиться в герметичности каждого элемента. Если требуется уплотнить какие-то детали, стоит воспользоваться резиновыми кольцами или специальными составами для герметизации.

Хлопки являются прямым свидетельством неисправности газового оборудования. Их появление сигнализирует о том, что какая-то из деталей вышла из строя. Поэтому игнорировать проблему не стоит. Лучше устранить неисправность в короткие сроки. В противном случае проблема усилиться. Хлопок станет громче и резче, из котла начнет выходить отрытый огонь, аппарат перестанет работать полностью.

С этой статьей также читают: Почему часто включается и выключается газовый котел

Перед любым ремонтом, проводимым самостоятельно, рекомендуется отключить подачу газа.

Важно помнить, что безопасно использовать можно только исправные газовые котлы. В остальных случаях при работе оборудования, зажигаемого с шумом, возникает вероятность серьезной аварийной ситуации.

В исправно работающем оборудовании не происходит хлопка на любом этапе функционирования. Поэтому если гудит газовый котел, слышится хлопок при включении или другие посторонние звуки, то повод проверить внутренние детали на наличие дефектов. Современные модели котлов оснащены различными системами защиты. Но использовать оборудование все равно следует аккуратно и грамотно.

Техническое обслуживание должно проводиться регулярно. Оно включает не только осмотр аппарата, но и проверка тяги в дымоходе, чистку горелки, всех узлов и некоторых деталей, смазка элементов, которые в этом нуждаются. Именно такие действия позволят долгое время и безопасно использовать газовый котел.

Если, несмотря на регулярное обслуживание, оборудование вышло из строя, следует доверить устранение дефектов профессионалам, а не действовать самостоятельно. Происходить поломки могут по разным причинам, выяснить которые позволит специалист.

Газовый котел пыхает при работе

Решил я рассказать о том, как у меня газовый котел издавал громкие хлопки. И как я это отремонтировал.

Стоит у нас газовый котел «ТЕРМО», одноконтурный на 10КВт, украинского производства.

Так вот, работал он, работал, уже 4 года. Все было хорошо, исправно. Правда заводская термопара сгорела на второй год, и я ее поменял, но это отдельная история.

Этой осенью, когда стало холодно, начали мы его эксплуатировать. Но он начал издавать громкие хлопки при переходе на малое пламя. Ну там стоит такая автоматика, что когда вода внутри достаточно нагреется, в соответствии с регулятором температуры, то котел для экономии отключает подачу газа на основную горелку и остается гореть только маленькая горелка, так называемый запальник.

Затем, когда вода подостынет, автоматика вновь начинает подавать газ на большую горелку. Так вот именно когда котел уходил в «спящий режим» по какой то причине внутри собирался газ, а затем детонировал. И на все время (5-10 мин) все было нормально. И так каждый раз.

Я предположил, что возможно котел загрязнился внутри копотью. Решил разобрать и почистить.

ВНИМАНИЕ: ни в коем случае не пытайтесь разбирать или ремонтировать газовое оборудование, т.к. это ОПАСНО. При возникновении проблем необходимо обращаться в службу газа (104) и вызывать специалиста.

По моему предположению ухудшилась тяга.

Начал я с дымохода. Разобрал раструбы из оцинкованной стали и внутри ничего не нашел. Как я ожидал копоти там не было. Проверил тягу. Но в трубе все было нормально: спичка моментально тухла при подносе ее к дымоходу. Дальше заглянул я в котел там тоже было чисто.

Затем я перешел к основному блоку. Проверил форсунки. Но обе форсунки были чистыми и отверстия открытыми.

Горелки также были чистыми.

При разборке я поломал большую форсунку, т.к. она была конусная и из дюралюминия, и очень плотно сидела во входе в пластину крышки. Пришлось заменить на бронзовый аналог. Но к сожалению я не нашел с конусом, по этому пришлось дополнительно уплотнять «паклей» вход в пластину. Уплотнение необходимо чтобы не подтягивало воздух.

Да кстати очень важен диаметр отверстия в форсунке. Диаметр должен быть таким же. На бронзовой форсунке он был меньше и я его рассверлил.

И, в конце концов, я выяснил причину падения тяги. Тяга в моем котле идет снизу котла. Котел не имеет дна. Но туда была установлена сетка. И вот за 4 года снизу сетки образовался плотный слой пыли, прям как войлока.

Сетка извлекается по салазкам, в которой она сидит. Затем Сетку я пропылесосил. И установил все на место. Теперь котел не хлопает.

Повторюсь еще раз: Не пытайтесь производить ремонт самостоятельно.

Такую работу необходимо доверять специалисту. Утечки газа могут иметь ФАТАЛЬНЫЕ последствия.

Добро пожаловать на форум компании De Dietrich Thermique!

Объявление

Страниц: 1

#1 20-03-2013 14:34:28

Хлопок (мини взрыв) при розжиге

Котлу 5 месяцев, первая зима, вот недавно заметил что при поджиге-пьеза трещит, газ подается слышно отчетливо иногда нормально , а иногда как бахнет кажется что и котел разорвет. что это может быть? всю зиму такого не замечал, только когда начало теплеть на улице, кстати заметил что в основном происходит такое когда на котле 33-37градусов стоит (до 40 ).
Снял крышку камеры сгорания протер горелки зубной щеткой, пьезу тряпочкой , немного вроде лучше ,реже,но все равно хлопает

#2 20-03-2013 14:36:51

Re: Хлопок (мини взрыв) при розжиге

кстати котел с открытой камерой дымоходный, mi

#3 20-03-2013 18:23:43

Re: Хлопок (мини взрыв) при розжиге

1. Проверить расположение электрода розжига по отношению к горелке. При необходимости подогнуть или заменить его.
2. Проверить настройку газового клапана (мин. и макс. мощность)
3. Удалить диафрагму из колена после газового клапана, если входное давление газа ниже 17 мбар.

#4 20-03-2013 18:38:25

Re: Хлопок (мини взрыв) при розжиге

какое растояние от электрода до горелки рекомендуется? давление мин и макс?паразитный ток на электроде может влиять? смущает зависимость от погоды и от установленной температуры до 38-40гр

#5 20-03-2013 20:13:38

Re: Хлопок (мини взрыв) при розжиге

1. Проверить положение электрода (зазор : 3 мм)
2. Давление для минимальной мощности (мбар) – 2.4

3. Давление газа для номинальной мощности (мбар) – 13.8
4. Вряд ли. Скорее всего, речь идёт о запаздывающем розжиге (поджиге газа), когда газа уже в топке много.

“смущает зависимость от погоды и от установленной температуры до 38-40гр” – параметры розжига от этого не зависят. От них будет зависеть дальнейшая модуляция мощности котла.

#6 20-03-2013 20:28:46

Re: Хлопок (мини взрыв) при розжиге

спасибо за помощ, проверим давление и подогнем электрод. А о температуре я к тому что тяга дымохода при температуре воздуха + может быть хуже? потому как при – температуре (как правило ставим на котле более 40гр) такого не наблюдал никогда

#7 21-03-2013 03:17:22

Re: Хлопок (мини взрыв) при розжиге

Программа (последовательность розжига) одинакова как для положительных, так и для отрицательных температур наружного воздуха.

#8 27-03-2013 18:09:45

Re: Хлопок (мини взрыв) при розжиге

Минимальное было 3,6 поставили 2,4 максимальное 13,6 так и оставили, почистили электрод поджига и продули горелку, вроде стало мягче зажигаться, посмотрим, но мне кажется что дело не в этом а в тяге дымохода

#9 27-03-2013 18:49:47

Re: Хлопок (мини взрыв) при розжиге

Если проблема в дымоходе, то должен срабатывать датчик опрокидывания тяги. А конфигурацию и диаметр дымохода Вы можете проверить самостоятельно.

#10 31-03-2013 12:18:32

Re: Хлопок (мини взрыв) при розжиге

Появилась новая проблема, только начинается поджиг пьезик только должен сработать как котел гаснет и перегружается, потом сражу поджигает нормально, несколько циклов нормально , потом опять только должен пьезик сработать опять перезагрузка

#11 31-03-2013 12:41:28

Re: Хлопок (мини взрыв) при розжиге

Проверить, что сам электрод не имеет замыкания на корпус. Если с ним всё в порядке, то подозрение на плату котла.

#12 02-04-2013 20:03:19

Re: Хлопок (мини взрыв) при розжиге

проверил электрод, все в норме , снимаю лицевую крышку вроде работает нормально ставлю опять начинает перегружаться, еще начал показывать ошибку Е99, в книге такой нету, как можно фирменных по этому котлу сервисников вызвать?

#13 02-04-2013 20:52:51

Re: Хлопок (мини взрыв) при розжиге

Е99 – внутренняя ошибка электронной платы.
Список АСЦ см. по ссылке :http://www.dedietrich-otoplenie.ru/kontakt/servisnye_centry_de_dietrich

#14 14-01-2014 04:55:26

Re: Хлопок (мини взрыв) при розжиге

Хлопок при розжиге при низких температурах обогрева связянно с давлением топлива (газа). При повышений атмосферной температуры давления газа остаются таким же как было при низких температурах. В этой связи я предлагаю установит на подачу газа дополнительную клапан который регалируют подачу газа, либо просто на кране подачи прижат подачу, как я это делаю. Я живу в Джамбуле (то ест на юге) в наших краях зима всего 3 месяца и в каждом месяце максимум неделя -15 а остальние дни тепло. Вот и приходится прижимат периодический. Третий год котлу. Спасибо! 🙂

Шумит газовый котел? Этот признак может указывать на неполадки в системе отопления. Чтобы вы справились с поломками, нужно найти причины. Не стоит постоянно игнорировать проблему, потому что она может привести к полному выходу котла из строя. Если прибор сильно хлопает, трещит, пищит, приступайте к поиску неисправности.

Техника шумно работает при нагреве воды

Современные котлы работают тихо, поэтому вибрация, шум, посторонние звуки должны вас насторожить. Что может послужить косвенной причиной:

• Неправильная установка, подключение.
• Некорректная настройка.
• Износ узлов.

Есть и вполне конкретные причины, почему котел гудит.

Большое содержание кислорода

Вода в трубах перенасыщена кислородом, отчего при нагреве выделяются пузырьки. Такой эффект приводит к повышенному шуму и вибрации не только аппарата, но и батарей.

Скопление воздуха в системе

Если котел стучит и пыхает, необходимо спустить воздух в трубах. На современных радиаторах установлены краны. Открутив их, можно удалить скопившийся воздух.

Образование накипи

Большое содержание солей в воде приводит к их отложению на стенках теплообменника. Поэтому при нагреве агрегат будет шипеть. Кроме этого, снижается скорость нагрева и теплоотдача. Раз в год рекомендуется проводить чистку радиатора. Для этого подготавливается насос с реагентом, через шланги прокачивается очистная жидкость.

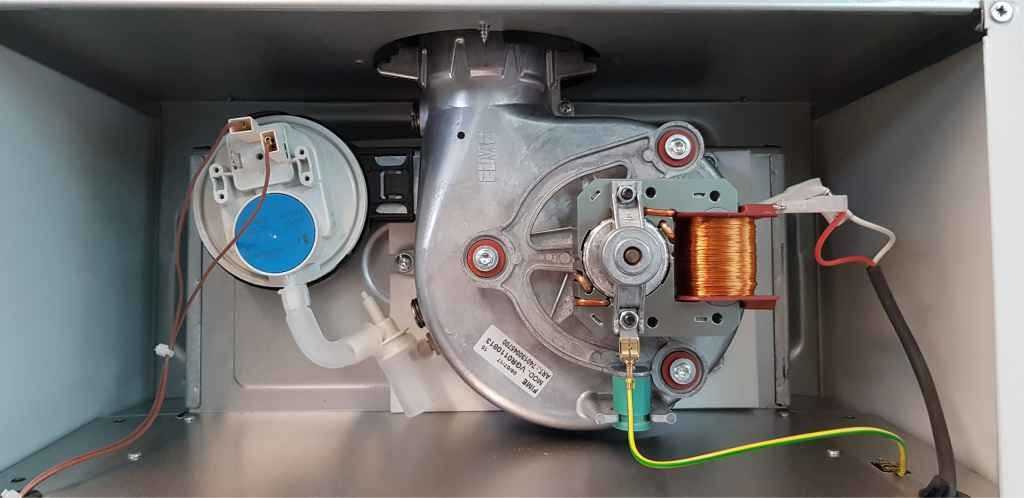

Проблемы с работой вентилятора

Вентилятор работает в моделях с закрытой камерой и принудительным отводом продуктов сгорания. Почему он при вращении издает странные звуки, свистит:

• Высохла смазка в подшипниках из-за размещения над горелкой. Под воздействием высоких температур смазка быстро сохнет, что приводит к износу подшипника. Выполняется разборка и смазка детали.

• Разбалансировка лопастей, скопление грязи и пыли. Проводится чистка лопастей, регулировка из вращения.

Избыточное давление в насосе отопления

Насос нагнетает высокое давление, нужно отрегулировать его настройки. Слишком высокое давление в системе может привести к аварийной ситуации. Отрегулировать значения можно, переключив белый рычаг на клеммной коробке.

К серьезному перегреву приводит недостаток воды в системе. Прежде всего, проверьте значения термостата, установите меньшие показатели. Измерьте давление, долейте теплоноситель при необходимости.

• Если котел воет, дело в неправильной настройке газового клапана или байпаса (трубы-перемычки).
• При работе на большой мощности может греметь газовый счетчик.
• Изношенный вентиль издает дребезжащие звуки.

Хлопки и щелчки при розжиге

При запуске котла «Аристон» или другой марки слышны стуки и хлопки? Проблема требует немедленного решения.

Трехходовой клапан

Деталь служит для переключения работы агрегата с нагрева горячего водоснабжения (ГВС) на отопление, и наоборот. Неисправный клапан будет щелкать каждый раз при розжиге. В таком случае ему требуется замена.

Блок розжига

Громкий хлопок возникает при длительном зажигании искры. Тогда скапливается много газа, который вспыхивает при розжиге. Обязательно проводится диагностика блока: горелки, запальника, электрода, контактов и соединений.

Засор фитиля

При розжиге изделие бахает, что указывает на засор фитиля или дымохода. Проблема характерна для полуавтоматических моделей. Осмотрите фитиль: если обнаружен засор, прочистите его.

Чтобы убедиться в том, что дымоходная шахта забилась, проверьте наличие тяги:

• Поднесите зажженную спичку к контрольному окну или вентиляции.
• Если пламя отклоняется в сторону — тяга нормальная, если горит ровно — нужна чистка.

Со своей стороны вы можете прочистить шахту. Но для полного удаления загрязнений лучше обратиться в коммунальные службы.

В моделях с автоматическим розжигом мог засориться электрод. Зачистите деталь и установите на 3-4 мм от горелки.

Забились форсунки

При нагревании слышится шум, зажигание не происходит, либо пламя вырывается рывками. Перекройте подачу газа и прочистите отверстия тонкой проволокой.

Неправильная установка

При неверном расчете и навешивании корпуса прибора, появляются звуки металлических ударов. При нагреве облицовки металл расширяется, а при остывании возвращается в прежнее положение, что и приводит к посторонним звукам.

То же самое происходит с трубами, которые замурованы в стены. При включении отопления и запуска горячей воды, трубы немного расширяются, что приводит к стукам. Устанавливая трубы в стены, требуется оставлять зазор на тепловое расширение.

Забиты пластины теплообменника

Тогда котел взрывается при нагреве. А забиваться пластины могут пылью, сажей и копотью. Снимите корпус и прочистите детали металлической щеткой, специальным пылесосом.

Засориться пылью могла сетка, которая расположена снизу корпуса. В технике с открытой камерой сгорания это приводит к снижению тяги. Не забывайте проводить чистку.

Некорректная работа циркуляционного насоса

В результате неравномерной работы в системе возникает резонанс, что приводит к посторонним шумам. Откорректируйте настройки насоса.

Перед началом любых работ перекрывайте газовый вентиль.

Важно! Если вы почувствовали запах газа, перекройте кран и вызовите газовую службу.

Для снижения вибрации проложите под корпусом прокладку. Регулярно проводите обслуживание агрегата и чистку деталей от накипи и грязи. Это позволит долго и безопасно эксплуатировать котел.

Твердотопливный котел дымит в дом

Обратная тяга почему появляется и как её устранить

Рекомендуется устанавливать котёл таким образом, чтобы форточка и дымарь располагались с одной стороны. Несоблюдение правила в небольшом по высоте здании нечасто, но может обойтись без последствий. В высотном здании в ветреную погоду это может стать причиной возникновения разницы давлений. Нарушение нормы в таком случае приводит к появлению обратной тяги. Часто не чадивший ранее котёл пропускает в помещение облачка дыма в момент растопки после полного своего остывания. Для нормального отвода отработанных газов нужно, чтобы в котельной было теплее, чем на улице. Нарушение этого правила приводит к закономерному результату — тяга не восстановится пока отопительное оборудование не прогреется.
Восстановить нормальную циркуляцию воздуха можно с помощью нехитрого приёма — зажечь бумагу, предварительно разместив её поближе к дымоотводу. При этом зольник оставляется открытым, а дверь топки плотно закрывается. Попытки повторяют до тех пор, пока не появится дым из трубы, указывающий на восстановление нормальной тяги. После такого сигнала можно смело запускать котёл отопления, не опасаясь, что он начнёт чадить.

Твердотопливные котлы для дома помогают создать довольно комфортное отопление, и в силах помочь справиться системе обогрева с повышенными запросами. Они имеют достаточно преимуществ, но время от времени требуют обслуживания, и всегда – бережного отношения в целях пожарной безопасности.

В данной статье разберёмся, в таком нередко возникающем у владельцев вопросе, почему дымит котёл отопления и что делать в таких случаях. Зачастую, проблема кроется в дымоходной трубе.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Дым от котла в помещение

Почему дымит булерьян? Причины и способы решения проблемы обратной тяги

Почему дымит печь булерьян? Что делать, если идет дым из поддувала? Наверняка каждый владелец этого нехитрого отопительного прибора хотя бы раз сталкивался с данной проблемой. Большинство покупателей этот факт пугает, некоторые обвиняют в браке производителя, и лишь немногие пользователи знают, что булерьян «пыхтит» и «чихает» по ряду причин, которые легко устранить.

Итак, с чего же начать решение проблемы выброса дыма? Во-первых нужно знать, как правильно топить печку булерьян, во-вторых грамотно установить дымоход, и в-третьих, регулярно чистить трубу, чтобы поддерживать нормальную тягу.

1. Правильный розжиг.

Растапливая печь, особенно в сильные морозы, часто наблюдаются «хлопки и пыхтение», затем булерьян выбрасывает дым в помещение. Причем, дым может выйти, как из поддувала для воздуха, так и через конвекционную трубу. Но пугаться не стоит.

В одной из конвекционных труб находится сопло для подачи воздуха во вторую камеру. Если в отопительной системе просто нет тяги (обратная тяга), то дымовые газы идут по пути наименьшего сопротивления — то есть, назад. Это происходит по той причине, что розжиг производится неправильно — слишком активно, большим количеством топлива.

Главное правило правильной растопки печи длительного горения — это плавный, постепенный прогрев трубы. Для этого заготовьте небольшое количество бумаги и мелкие щепки. Погрузите такой растопочный материал в камеру печки, зажгите и дождитесь пока прогреется дымоход. Только после этого, можно закладывать основную порцию дров, переводить булерьян в тление.

Основной проблемой того, что булерьян «чихает» дымом является столб холодного воздуха, который находился в трубе до розжига. Если производить розжиг слишком резко, сразу заложив полную камеру топлива, то большое количество горячего воздуха попадает в трубу. Происходит резкая «встреча» холодных и горячих воздушных масс, что и приводит к выбросу дыма в помещение. Прогрев дымоход, тяга налаживается и дымовые газы, как и положено восстанавливают свой путь в дымоходную трубу.

Если дым идет в помещение от газового котла

Настенный или напольный котел и АОГВ могут дымить по двум основным причинам: неисправности дымоотвода или плохое качество газа.

Прежде всего, необходимо осмотреть дымоход и провести следующие работы:

Проверяется наличие тяги . Сделать это можно или специальным измерительным устройством, или поднеся зажженную спичку. Пламя должно заметно отклониться в сторону котла. Если этого не произошло, значит, дымоотвод по какой-то причине не тянет дым наружу.

Просмотреть с помощью зеркальца и фонарика трубу . При необходимости убрать снег и посторонние предметы. Если это не удалось сделать самостоятельно, вызывайте трубочиста. Если вы отапливаете сырыми дровами, нужно время от времени очищать скопившийся деготь . Заменить дымоотвод на подходящий по типу и диаметру для данной модели . Например, аппарат Лемакс Премиум требует дымоотвод диаметром 200 мм. Увеличить длину трубы, в своем доме ее конец должен заканчиваться выше конька крыши. Снаружи утеплить ее стекловатой. Просмотреть дымоход на наличие трещин

Особое внимание уделить соединительным швам. Убрать прямые углы при поворотах и сделать переходы плавными.

В комнате, где расположен газовый котел, должна быть открыта форточка для поступления воздуха. Особо это актуально в холодное время года в высотных домах, где слой холодного воздуха может не давать выходить продуктам сгорания.

Если вы производите отопление газовым котлом и используете баллоны, а не централизованный газопровод, важно приобретать качественный сжиженный газ у проверенных производителей. Это позволяет сделать модель Росс Люкс

Причины обратной тяги

Обратная тяга – одна из возможных причин, почему дымит котёл при открытии дверцы. О ней уже говорилось выше. Если сгораемые продукты не удаляются через дымоход, а идут в жилое помещение, стоит проанализировать причину возникновения данной ситуации и срочно приняться за устранение неполадок. Как правило, в таком случае также реагирует датчик отработанных газов, встраиваемый в агрегатах всех современных брендов.

При всём твердотопливный котёл обильно дымит при открытии дверцы, загрязняет окошко на дверце. Причина, как правило, одинаковая. Все газы циркулируют из зоны с повышенным давлением в зону с давлением пониже. Естественная тяга появляется, когда дымоход выведен на оптимальную высоту.

Проверить, присутствует ли обратная тяга можно, если поднести зажжённую спичку к дымоходной трубе. В случае естественной тяги, огонь будет отклоняться по направлению к котлу, если же обратная тяга – от котла.

Наиболее часто причиной обратной тяги становится погода. Порыв ветра проникает внутрь дымохода и не позволяет выйти вредным отходам. Аналогично и при понижении температуры воздуха вне помещения. Иногда стоит попросту подождать, пока труба станет теплее, и естественная циркуляция продуктов сгорания наладится.

Возможно также, что конструкция и тип дымоходной трубы подобраны не верно. Возможно, есть повреждения. Для беспрепятственного выведения дыма труба должна иметь как можно меньше поворотов. Диаметр и типы дымохода подбирают под каждый котёл исходя из его типа и мощностных параметров.

Данное оборудование в обслуживании не слишком сложное.

Однако в силу специфики своей работы, требующее к себе в процессе эксплуатации некоторого внимания. Далее в статье рассмотрим способы устранения чаще всего встречающихся неполадок и причины их возникновения.

Что делать в том случае, если котел «плачет»

Конденсат начинает вытекать из котла при слишком низкой температуре обратной линии. Проблема эта требует устранения, так как подобная неполадка снижает срок службы котла. Внутри оборудования при этом скапливается сажа и копоть. Чтобы избежать котлы на пеллетах и дровах возникновения такой ситуации, необходимо следить за тем, чтобы температура теплоносителя в обратной линии была не ниже 55 гр.

При этом оптимальным вариантом может считаться 60-65 гр. Для того, чтобы обеспечить подобные условия работы следует использовать устройство Laddomat либо трехходовые смесительные клапаны.

Причины перегрева твердотопливных котлов и способы устранения этой проблемы

Перегреться твердотопливный котел может в основном в двух случаях:

Если помещения дома потребляют меньше тепа, чем собственно генерирует сам котел. Особенности данного оборудования таковы, что точная регулировка мощности попросту невозможна. Теплоноситель в результате разогревается до тех пор, пока не начнется его закипание и сброс излишек пара через специальный клапан; Примерно такая же ситуация возникает при прекращении по каким-либо причинам функционирования циркуляционного насоса. В этом случае закипание происходит в результате того, что теплосъем с котла перестает осуществляться.

Как же защитить оборудование от перегрева? Специалисты советуют использовать для этой цели специальную аккумулирующую емкость, а также ИБП (источник бесперебойного питания).

Последний необходим, прежде всего, для обеспечения стабильности работы насоса, первая предназначена для забора избыточного тепла. Для того, чтобы обеспечить защиту котла от перегрева, стоит использовать клапаны WATTS STS-20 и REGULUS TSV.

Другие распространенные проблемы

Очень часто владельцы твердотопливных котлов вынуждены решать также следующие проблемы:

Дымит. Причиной является плохая тяга в трубе. Скорее всего, воздушное отопление частного дома последнюю нужно будет просто прочистить от сажи; Большой расход топлива. Проблема обычно заключается обычно либо в неправильном подключении котла (неправильно подобранной мощности), либо в использовании некачественного топлива или плохом утеплении помещения; Течет вода из дымохода. В этом случае последний стоит утеплить; В пеллетном котле забивается горелка. Чтобы этого избежать следует использовать гранулы только высокого качества от сертифицированных поставщиков.

Почему дымит дровяной котел отопления

Далее в статье мы рассмотрим основные причины плохой тяги в дымоходе, а также приведем простые рекомендации по устранению этой проблемы.

1. Дымоход забит сажей

Пожалуй, это самая распространенная и главная причина ухудшения тяги.

В процессе горения дров образуется сажа. Она представляет собой частицы продуктов горения, которые склеиваются и оседают на внутренних стенках дымохода, что приводит к сужению его диаметра. Как результат – затрудняется движение воздуха.

Поэтому сажу нужно регулярно удалять. Так вы не только улучшите тягу, но еще повысите эффективность работы и пожаробезопасность отопительного прибора. Чтобы стенки дымохода меньше загрязнялись сажей можно использовать топливные древесные брикеты, которые содержат меньше влаги и других вредных примесей.

2. Недостаточный приток воздуха

При горении дров нужно чтобы воздух двигался «снизу-вверх». То есть из помещения в дымоход и на улицу. Для этого в помещении, где установлен отопительный прибор, должен обеспечиваться приток воздуха – тяга.

Если все окна закрыты, если вентиляция работает неисправно, то дым начинает двигаться в обратную сторону — из дымохода в помещение. То есть возникает обратная тяга.

Самый простой способ решить эту проблему – создать правильное движение воздуха в комнате. Например, открыть окно перед разведением огня и закрыть его через 10-15 минут после того, как пламя разгорится.

3. Давление холодного уличного воздуха

Тяга в дымоходе может ухудшиться из-за снижения уличной температуры. Так как холодный воздух тяжелее, чем теплый, то он опускается вниз и «давит» внутрь трубы. Эта проблема особенно часто проявляется при наличии предыдущих двух – отсутствии притока воздуха и забитом дымоходе. Она усиливает их влияние.

Поэтому решение является: утепление дымохода, удаление сажи и создание притока воздуха.

Часто на дымоходах устанавливается козырек, который может препятствовать выходу дыма из трубы. В результате образуется воздушная «пробка» из дыма и ухудшается тяга.

В таких случаях козырек следует заменить более высоким или убрать.

5. Неправильная конструкция дымохода

Обратная тяга может возникать в результате неправильной конструкции дымохода: узкий диаметр, слишком большая высота, наличие большого количества изгибов или сужений.

Для устранения проблем такого рода придется перестраивать дымоход, что повлечет за собой значительные затраты времени, сил и денег.

6. Обвал кирпича

Из-за постоянного процесса нагрева-охлаждения кирпичного дымохода, он может разрушаться. Кирпичи будут отваливаться, падать вниз и забивать дымоход.

Чтобы избежать подобной ситуации, дымоход должен быть обязательно утеплен. Это также позволит решить проблему с давлением холодного воздуха.

Итак, как увеличить тягу в дымоходе? Вот несколько простых шагов, не требующих особых затрат времени и денег:

• Очистите дымоход от сажи. Это первое что нужно сделать. Вы можете сделать это самостоятельно, при минимальных затратах времени, сил и денег.
• Обеспечьте приток воздуха. Перед розжигом огня откройте окно на 5-10 минут. Это создаст правильное движение воздуха в помещении «снизу-вверх». Окно можно будет закрыть после того, как огонь разгорится.
• Утеплите дымоход, если он не утеплен. Это уменьшит влияние холодного воздуха, а также продлит срок службы дымохода.

Как правило, этих простых действий достаточно, чтобы увеличить тягу дымохода. Если же проблема связана с конструктивными особенностями дымоходного канала, то для её решения потребуются более серьезные ресурсы.

Если дымит газовый котёл

Помимо ошибок, связанных с неправильной установкой оборудования, важную роль в работе агрегата играет качество топлива. Особенно актуален этот вопрос при использовании сжиженного газа из баллона.

После сгорания чистого топлива остаётся небольшое количество сухой сажи. Скопившиеся в трубе хлопья этого вещества легко устранить. Достаточно простучать дымоотвод с наружной стороны и убрать осыпавшуюся сажу через техническое окно.

После сгорания газа с большим числом примесей на стенках дымоотвода, постепенно сужая просвет, налипает жирная копоть. Отчистить это вещество довольно трудно. Обычный ёрш для труб может оказаться бесполезным. В такой ситуации лучше всего будет дымарь разобрать и прочистить его составные по отдельности.

Довольно часто газовый котёл дымит из-за неправильной регулировки интенсивности пламени. Если пользователь в нарушение всех инструкций включил горелку холодного котла на полную мощность, то появление дыма станет закономерным результатом. Избежать проблемы можно путём плавного наращивания температуры горения после растопки.

Что делать, когда дымит котёл на твёрдом топливе реальный пример

Причины дымления твердотопливного котла могут быть разные. Часто, при возникновении такой ситуации, владельцы агрегатов сразу же ищут информацию в интернете, анализируют сайты и форумы, чтобы найти реальные отзывы и комментарии, как установить причину неполадок и устранить их. Вот вам один из таких примеров.

Один из форумчан жаловался на то, что установив твердотопливный котёл марки Dragon TA с классическим дымоходом из нержавейки, спустя два года беспрекословной работы агрегат начал дымить. Продукты сгорания начали выходить из дымохода внутри котельной, из всех дверок при топке.

Растопка производилась различными видами дров: елью, берёзой, осиной. Использовались и сухие, и сырые, и мороженые дрова… Два года котёл функционировал отлично, а потом ситуация изменилась. Владелец уверен, что и погодные условия здесь ни при чём. Вентиляция отлично работает.

Действия владельца котла были следующими:

1. Он разобрал дымоходную трубу и почистил её.
2. Перемотал все соединения конструкции алюминиевым скотчем.
3. Вычистил весь котёл.
4. Утеплил дымоход каменной ватой 10 см ROCKWOOL.

Твердотопливный котёл всё также дымел внутри котельной, а вот труба перестала. Владелец не понимал, в чём дело, почему дымит котёл.

После долгих рассуждений и общения с людьми, столкнувшихся с подобной проблемой, всё же удалось установить причину, которая заключалась в следующем.

Владелец два года растапливал котёл сухими колотыми поленьями осины и берёзы. В настоящий же сезон холода пришли уже в октябре, поэтому сухие дрова закончились, и была куплена машина сырых берёзовых дров.

При использовании высушенных дров в дымоходной трубе скапливалась сухая сажа, которую можно было удалить, просто постучав по вертикальной части дымохода палкой. И всё чисто и аккуратно. Сырые же поленья берёзы затянули стенки котла и дымоходной трубы дёгтем.

Владелец провёл все необходимые очистительные процедуры для котла. Удалил дёготь. И всё – проблема исчезла.

Твердотопливный котёл отопления – это хорошее средство отопления. Но помните, что он тоже требует периодического обслуживания и соблюдения правил безопасности.

Дымит котел: причины и способы устранения

Пульсации, неустойчивое горение, печь или котел пыхает

Эффект резонанса, пульсации или неустойчивого горения

Иногда при сжигании дров или другого твердого топлива можно наблюдать эффект пульсаций, неустойчивого горения, печь или котел «пыхает». При этом могут возникать характерный звук и пульсирующая обратная тяга с выбросом дыма и/или огня из топки.

Причин данного явления может быть несколько:

• Первая причина — это плохо утепленный дымоход, с которым связано более 90% подобных явлений. Обычно пульсация возникает при использовании дымоходов из стали с одной стенкой без утеплителя. Сталь имеет очень высокую теплопроводность и, когда дымовые газы проходят границу ограждающей конструкции (крыша, стена), их температура резко падает. Вследствие чего скорость движения газов на участке дымовой трубы, находящейся снаружи, снижается. Это вызывает пульсирующие явления при работе котла или печи с выбросом дыма и/или огня из топки, что недопустимо. Избавиться от этого явления можно, утеплив дымоход минеральным невоспламеняемым волокном (базальтовой ватой) или использовать при монтаже дымоотводного канала так называемые сэнвич-трубы;
• Дрова в переполненной топке при определенных условиях (сухости и размера дров), сгорая, в короткий промежуток времени могут образовывать значительный объем пиролизных газов. При недостаточном пространстве в топке для перемешивания летучих составляющих топлива с воздухом могут возникать пульсирующие явления. Бурно растущая реакция окисления стремится получить больше кислорода из окружающего пространства, в том числе извне пределов топки, при этом пламя и дым могут вырываться наружу через поддувало. Такое горение опасно и недопустимо при работе твердотопливного котла или печи. Не перегружайте котел дровами;
• Еще одной причиной может стать чрезмерная тяга дымохода. При регулировке тяги следует учитывать, что слишком сильное её снижение может привести к проникновению дыма и печных газов в помещение котельной, а слишком высокая тяга увеличивает скорость сгорания и движения газов в конвективной части котла, которая снижает передачу тепла теплоносителю и КПД теплового генератора. Чрезмерная тяга может стать причиной неустойчивого горения дров (пульсаций) с выбросом дыма из топки, что является недопустимым при эксплуатации твердотопливного котла или печи. В области дымохода могут создаваться участки газообразных масс различной плотности, которые двигаются с разной скоростью и в разных направлениях. Устранение чрезмерной тяги дымохода осуществляется заслонкой или шибером.

Тяга в трубе дымохода зависит от множества факторов, в том числе от температуры окружающего воздуха, направления ветра и погодных условий.

При работе отопительного агрегата, чтобы твердотопливный котел или печь не пыхали, необходимо выровнять скорость движения газа на дымовой трубе со скоростью всасывания воздуха со стороны поддувала.

Какие проблемы возникают при эксплуатации твердотопливных котлов

1. При загрузке топлива, в котел, выходит дым в помещение – Основная причина поддымливания котла это недостаточная тяга в дымоходе, недостаток приточного воздуха для горения. Проверьте состояние дымохода. А главное — проконсультироваться с инженерами по поводу высоты и диаметра дымохода.

2. На внутренних стенках твердотопливного котла налипает смола – Подымите рабочую температуру котла до уровня минимум 75 градусов, почистите котел, установите трёхходовой подмешивающий клапан для контроля температуры, не менее 61 °, входящей в котел воды. Используйте качественное топливо!

3. Периодически под котлом на твердом топливе появляется вода – Это конденсат. Данный процесс проявляется, когда температура обратки котла ниже 51°, для решения данной проблемы необходимо увеличить температуру котла до 75° и установить трёхходовой смесительный клапан для поддержания стабильной температуры обратки не ниже 55°.

4. Идет черный дым из дымовой трубы – Мало приточного воздуха для горения, либо используется не качественное твердое топливо.

5. Топливо в котле не горит – Тяга дымовой трубы слабая. Требуется чистка для дымохода или нужно увеличить сечение-высоту дымохода твердотопливного котла. Изучите инструкцию котла, сделайте настройку регуляторов.

6. Котел часто засоряется – Увеличьте температуру котла, используйте более качественное топливо. Не достаточно притока воздух либо тяги в дымоходе.

7. Дрова горят нормально, а уголь не горит – Размер дымохода не соответствует мощности котла.

8. При нагреве воды в системе отопления сильно поднимается давление — Расширительный (компенсационный) бак повреждён либо имеет не достаточный объём.

9. Какую нужно ставить группу безопасности для твердотопливного котла – Группа безопасности должна соответствовать требованиям производителя указанным в инструкции к котлу.

10. Твердотопливный котел не может поднять температуру в системе отопления – Используется сырое топливо с недостаточной калорийностью, замените топливо на более калорийное. Например, брикеты, либо уголь. Нужно использовать более-менее сухое топливо.

Основные проблемы с твердотопливными котлами возникают при неправильной установке и подборе дымохода для котла. Также, большую роль играет температура эксплуатации котла на твердом топливе, а так же температура обратной линии отопления(вода которая заходит в котел) должна быть не ниже 55°. При покупке котла анализируйте топливный рынок, консультируйтесь со специалистами по схемам установки котлов

Также, стоит уделить большое внимание типу котла и видам топлив, на котором твердотопливный котел может работать

Существует четыре основных вида твердотопливных котлов – универсальные котлы, дровяные котлы, пеллетные котлы, комбинированные котлы. Эти котлы очень отличаются по комфорту и качеству работы на том или ином виде твердого топлива.

Много зависит от того, готовы вы к использованию твердого топлива в отоплении вашего помещения, так как это отнимет много сил и времени при использовании ручной загрузки топлива, потому сразу стоит определиться, Вам нужен котел с ручной загрузкой или с автоматической.

И не забывайте звонить и консультироваться – это даст ответы на многие вопросы, так же это покажет уровень инженеров, которые Вам предлагают довольно специфическое оборудование!

Вопросы специалистам сервис-центров по котлам Будерус

___________________________________________________________________________

• Buderus Logamax
• Buderus Logano
• Ошибки котлов Будерус

Вопрос:

Котел Buderus Logamax U004K-24. Сейчас: в режиме лето самопроизвольно запускается котел и работает на отопление, будто бы стоит в режиме зима.

Включается от 45 градусов, нагревает теплоноситель до 60 градусов (по прибору), выключается, радиаторы реально горячие.

Горячая вода работает, но при открытии крана горячей воды котел стал включаться с задержкой секунд на 5, а при закрытии крана котел стал останавливаться не сразу, а плавно снижая подачу газа в течении секунд 5-10. Что посоветуете? Ответ:

Нужно проверить датчик протока ГВС — бывает, что вода протекает через сальник и не отключает микросхему в датчике протока — котел думает, что включена горячая вода и греет ее изо всех сил.

При этом получается, что 3-х ходовой клапан находится в режиме отопления — вот он и греет теплоноситель в радиаторах.

А также может испортится датчик NTC и сообщать котлу не верную температуру — на пример, что теплоноситель остыл до +5°C и включать режим антизамерзания. Вопрос:

Помогите пожалуйста по котлу Buderus Logamax U002-24К. При отключенном отоплении — давление воды в системе ниже 1бар, при подкачке воды до 2бар, и при запуске котла давление резко поднимается до 3 бар.

Одним словом, резкие скачки давления. Скажите пожалуйста, с чем это повязано, и как это устранить? Ответ:

Если давление растет при включение насоса — то насос нагоняет давление и манометр это видит. Если давление резко растет при увеличение температуры отопления, значит не работает расширительный бак. Вопрос:

У меня котел Будерус Логомакс U002-24K 7 лет в эксплуатации. Пару недель назад в системе отопления по мере удаления радиаторов от котла температура на них все меньше и меньше и последние 2 радиатора вообще холодные (воздуха в них нет). На котле регулятор температуры на отоплении стоит на 80 градусов.

Котел включается, работает около 3-х минут, вода нагревается до 70 и отключается. Потом в течении около 2-х мин. температура на котле падает до 40 или даже меньше градусов и котел включается заново. Такое впечатление, что насос «недокачивает» горячую воду.

При этом обратка в котел еле теплая. Вопрос: возможно ли такое, что насос перестал качать положенное давление? Так сказать «сработался» или может быть какая-то еще причина? Как проверить насос? Ответ:

В насосе обычно срабатывается конденсатор, вторая причина — где-то попал мусор или если есть фильтр (на обратке) — то в нем, или в теплообменнике или в трубе подачи — особенно если труба из металлопластика. Вопрос:

Котел Будерус Logamax U002-24 / 24K или U102-24 / 24K, точно не знаю. Помогите разобраться, почему не запускается вентилятор выброса отработанных газов, если сопротивление его соответствует указанным показателям в Вашей инструкции? Ответ:

Если идет запрос на тепло — должен включатся вентилятор (турбина), если он не включается — нужно проверить цепь вентилятора — реле на плате. Вопрос:

Котел Будерус Логомакс U002 24K. Ни разу не обслуживался. Начались проблемы с давлением в системе отопления: в течении 12 часов набирается с 2 до 3 и начинает травиться через аварийный клапан.

После корректировки давления ситуация повторяется. Давление в расширителе нормальное, подпиточный кран тоже.

Иногда при включении горячей воды слышен писк из котла. Куда смотреть и что делать? Мои подозрения на теплообменник, трехходовик, насос? Как определить наверняка? Ответ:

Для начала проверить кран подпитки, затем теполообменник. Вопрос:

Котел Buderus Logamax U104-24K работает 9 лет. В «летнем» режиме не включается и не нагревается холодная вода. Включаю «зимний» все в нормально. Ответ:

Не работает датчик протока ГВС. Вопрос:

У меня котел Будерус Логомакс U002-24K. Пару недель назад в системе отопления по мере удаления радиаторов от котла температура на них все меньше и меньше и последние 2 радиатора вообще холодные (воздуха в них нет). На котле регулятор температуры на отоплении стоит на 70 нагревает от 40 до 60 и отключается.

Теплообменник промывали пол года назад. Ваш совет, что проверить? Ответ:

У Вас не сбалансирована / отрегулирована система отопления. Зажмите краном первый радиатор, потом второй, потом третий и т.д.

Вопрос: У нас в загородном доме два газовых напольных котла Buderus работают в паре. Нужно ли делать техническое обслуживание, если никаких нареканий на их работу нет? Ответ: Регулярные профилактические работы необходимы газовому нагревательному оборудованию в любом случае. Сервисный специалист проводит чистку горелки и топки, проверяет срабатывание автоматики, функциональность основных узлов, чистит или меняет фильтры. Чем мощнее агрегат, тем чаще надо его обслуживать.

Так, котел мощностью до 70 кВт можно обслужить раз в год, а свыше 70 кВт – два раза, плюс нужны промежуточные технические осмотры. Котлоагрегаты с наддувной горелкой требуют обслуживания чаще, чем с атмосферной. Все эти меры позволяют максимально продлить срок эксплуатации без аварий. Вопрос: Газовый котел Buderus при включении стал очень сильно шуметь, резко поднимается давление, и из-под котла капает, а на табло мигает ошибка 6А. Что все это значит? Ответ: Ошибка 6А означает, что нет контроля пламени. В сочетании с описанными явлениями, это может означать завоздушивание насоса (воздушная пробка), отказ датчика подающей линии или датчика минимального давления теплоносителя, еще есть ряд причин. Вопрос: При включении настенного газового котла Будерус справа снизу начинает капать вода из какого-то клапана. Что это означает? Ответ: Там расположен так называемый срывной клапан, который срабатывает в случае аварийной ситуации. Причин этому есть несколько: нерасчетное давление в системе отопления, когда возможностей расширительного бака не хватает, выход из строя расширительного бака и неполадки в кране подпитки. Вопрос: После установки в частный дом мощного котла Buderus, старый дымоход диаметром 150 мм, видимо, придется менять на диаметр 180 мм. Что можете посоветовать по этому вопросу? Ответ: Атмосферный дымоход диаметром 150 мм можно, как вариант, оставить, но это повлияет на КПД котла и качество сгорания газа в худшую сторону. Такой дымоход будет сильно нагреваться и передавать тепло через стену, что приведет к порче отделки в этом месте дома и разрушению кирпича снаружи. Автоматика Будерус позволяет работать и с малым дымоходом, но лучше его заменить на тот диаметр, который требуется по паспорту котла. Вопрос: Моему газовому котлу Buderus на 90 кВт уже более 6 лет, и за это время ни разу не чистился теплообменник. Как часто нужна эта процедура и в какое время года? Можно ли самостоятельно почистить теплообменник? Ответ: Рекомендуется проводить внутреннюю чистку теплообменника раз в 4 года. Время года не имеет значения, главное – соблюдать интервал. Чистка котла проводится химическим методом с применением специальных реактивов, растворяющих накипь и грязь внутри теплообменника. Вопрос: В нашем населенном пункте собираются провести природный газ. Можно ли перенастроить дизельный Будерус на газ, или придется покупать новый аппарат? Ответ: Для перевода котла на другой вид топлива необходимо сменить горелку с жидкотопливной на газовую модель. В Стоимость горелки составляет основную часть стоимости аппарата, поскольку в ней сосредоточена вся автоматика и прочие дорогие узлы, от которых зависит вся работа устройства. Вопрос: У нас в загородном доме работает газовый котел Будерус при включении не зажигается световая индикация, горелка и все прочее тоже не работают. Что посоветуете? Ехать в село очень далеко, мастера не вызвать. Ответ: В котле, скорее всего, перегорел блок питания. Надо менять модуль блока питания. Если решите самостоятельно заняться ремонтом газового котла, то совет такой: пульт крепится на модуле, а за ним следом стоит блок с трансформатором.

От него два разъема отнимаете, и сетевой блок вытаскивается. На нем 4 предохранителя, которые следует прозвонить на всякий случай. Мог выгореть тиристор справа, нужно его заменить. На будущее — необходим ИБП или стабилизатор с малым временем срабатывания. Вопрос: Во время сильной бури ночью заглох котел Logamatic 234 и больше не включается. Ошибку не показывает, ни на что не реагирует. Что делать? Ответ: Похоже, что вышел из строя датчик STB или датчик опрокидывания тяги. Вопрос: Дизельный котел с горелкой Elco практически не выключается – нагревается до 85 градусов, тухнет, а на дисплее факел продолжает гореть все время. Вскоре начинается вентиляция, и цикл повторяется. Что это значит? Ответ: Такой режим деятельности агрегата означает некорректную работу горелки. Нужно настроить жидкотопливную горелку по прибору, анализирующему температуру отходящих газов и уровень СО. Такая настройка требуется как минимум раз в год, что позволяет ощутимо экономить топливо. Вопрос: У меня в частном доме имеется настенный двухконткрный котёл Будерус. Большие скачки по давлению в системе отопления. Какая причина? Ответ Добрый день, рекомендуем проверить давление в расширительном баке котла. Вопрос: Нужен ли бесперебойник к котлу газ будерус 73 квт или достаточно одного дизельного генератора? Ответ Бесперебойный источник питания обеспечивает «мгновенное» переключение на альтернативный источник питания при отключении электричества, также данные источники могут являться стабилизаторами напряжения. Дизельные генераторы имеют существенно больший ресурс времени электроснабжения своих потребителей. Вопрос:

Такая у меня проблемка на котле Buderus Logomax 052U 28K. При включении ГВС падает давление в котле полностью на 0. Без ГВС отопление работает отлично. Посоветуйте, что делать? Ответ:

Проверить расширительный бак в котле. Возможно пробит теплообменник.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Установка и монтаж котла Бакси Слим
• Регулировки и сервисное обслуживание котла Беретта Чао
• Определение кода ошибок и неисправностей котлов Rinnai
• Ошибки и неисправности газового котла Термет
• Значение кода ошибок и неисправностей котлов Вайлант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс — На вопросы пользователей отвечают мастера
• На вопросы по котлам Electrolux отвечают специалисты

___________________________________________________________________________

___________________________________________________________________________

• Ответы экспертов по ремонту котлов Нова
• Вопросы по сервису котлов Hermann
• Ответы мастеров по обслуживанию котлов Дэу
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего газовый котел АКГВ загорается и сразу же гаснет
• В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
• Из-за чего котел АОГВ зажигается и быстро гаснет
• Как следует устранять на котле Балтгаз ошибку Е01
• В чем поломка, если котел Дани зажигается, но сразу же гаснет
• Почему котел Данко загорается, но быстро тухнет
• Котел Демрад перестал держать давление, в чем неполадка
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как следует устранять на котле Китурами ошибку с кодом 01
• Из-за чего котел Конорд загорается, но сразу же тухнет
• В чем причина, если котел Лемакс зажигается и быстро тухнет
• Из-за чего котел Мимакс зажигается, но резко тухнет?
• Почему котел Очаг зажигается, но сразу же тухнет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сиберия загорается и резко гаснет
• Почему котел Сигнал загорается и резко тухнет
• Из-за чего может шуметь и греться котел Термет
• Почему газовый котел Термотехник зажигается, но внезапно гаснет
• Как можно устранить на котле Термона ошибку Е01
• По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• По какой причине котел Иммергаз не функционирует на ГВС
• Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

• Обвязка котлов отопления
• Котлы СТС
• Котлы КВТ на твердом топливе
• Пеллетный котел Пересвет
• Стальной напольный котел Ратон
• Твердотопливный котел Термология
• Ошибки и неисправности газового котла Термет
• Ремонт котлов Термона
• Ремонт котлов Нова
• Сервис котлов Hermann
• Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с

___________________________________________________________________________

• Обслуживание котлов Дэу
• Неисправности котлов Демрад
• Неисправности котлов Мора
• Ремонт котлов Westen
• Неисправности котлов Иммергаз
• Виды котлов на твердом топливе
• Модели и конструкция комбинированных котлов
• Жидкотопливные и двухконтурные котлы
• Чугунные котлы на каменном угле
• Котлы с моделирующими горелками
• Импортные котлы для систем отопления

Почему дымит котел причины

Разберемся, почему дымит котел, и какие основные возможные причины этого явления. Скорее всего, проблема заключена в дымоходе.

Вот список предполагаемых неисправностей в этом узле, приводящих к плохой тяге:

• Забилась труба дымоотвода . В зимнее время в нее мог набиться снег или она могла перемерзнуть. Также сверху туда мог попасть посторонний предмет или постепенно накопиться сажа. Все это может стать причиной того, почему нет тяги.
• При топке на дровах, которые недостаточно просушенные, происходит накопление дегтя , который намного сужает диаметр трубы и увеличивает толщину ее стенок, не давая ей достаточно прогреться.
• Диаметр или тип дымохода не соответствует мощности модели .
• Недостаточная высота, на которой оканчивается труба . В этом случае разницы давления будет недостаточно для возникновения естественной тяги.
• Трещина или негерметичные швы соединения в дымоходе . Слишком резкие изменения направления и повороты трубы, где образуются пробки из холодного воздуха.

Также причиной может быть резкая смена погоды. В холодный период года тяга сильнее, чем при высокой температуре. При сильных порывах задувает ветер сверху в трубу.

Неподходящее или плохого качества топливо также приводит к задымленности. Например, газ с большим количеством примесей, влажные дрова, попадание пенопласта или других синтетических материалов в твердотопливный котел

Еще следует обратить внимание на степень открытия шибера

Идет дым в помещение, если в котельную не поступает воздух при работе котла. По технике безопасности должно быть поступление воздуха с той же стороны дома, на которую выведен дымоход. Иначе сильный ветер может привести к перепаду давления и образованию дыма внутри помещения.

Засорение котла или заниженное проходное сечение колосника также могут стать причиной появления дыма. Дымит устройство также в самом начале при растопке, из-за того, что еще не нагрелась труба дымоотвода.

Дымит твердотопливный котел, что делать?

Иногда, хозяева твердотопливный котлов сталкиваются с проблемой обратной тяги. Попросту – из котла валит дым. Что в этом случае делать и как поступать знают не все. Найти причины почему дымит котел на твердом топливе поможет данная статья. Мы расскажем, что предпринять, на какие вещи обратить внимание и каковы причины данного явления.

Основные причины почему пыхает угольный котел:

1. Плохая теплоизоляция дымохода, засорение дымовой трубы.
2. Непрогретый дымоход.
3. Недостаточная высота трубы над кровлей, заужение дымохода
4. Погодные условия.
5. Отсутствие герметичности дымохода, горизонтальные участки более 1 метр.
6. Положение шибера.
7. Плохая вентиляция.

Если ваш твердотопливный котёл стал сильно дымить, то пора навести порядок в дымоходе – почистить и проверить остальные факторы, ухудшающие тягу.

1. Плохая тяга является следствием засорения дымохода из-за образовавшегося конденсата. Конденсат в трубе возникает вследствие большого перепада температур, именно поэтому дымоход нуждается в теплоизоляции. Температура дыма в трубе не должна быть ниже точки росы – 70 градусов.

Современный способ утеплить дымоход – это поставить на чердаке и улице трубы-сэндвич. Конструкция сэндвич-трубы уже предусматривает слой утеплителя, уложенный между внутренней и наружной трубой-кожухом.

Трубы сэндвич не дают дыму остывать до слишком низких температур, тем самым, предупреждают обильное появление конденсата. Конденсат ускоряет процесс налипания сажи на стенках дымохода, что отрицательно сказывается на тяге. Забитый дымоход и является ответом на вопрос “почему идёт дым из двери котла”.

Регулярная прочистка дымоходной трубы и профилактика образования большого количества сажи с помощью специальных средств, станет залогом хорошей тяги и отсутствия дыма в доме. Для чистки можно использовать химию, а также периодически удалять копоть щёткой.

Меньше сажи будет образовываться, если не использовать влажное топливо, смолистые породы дров и как было сказано выше, утеплить дымовой канал.

2. Ещё одной распространённой причиной почему дымит твердотопливный котел в начале растопки является непрогретая труба.

Зачастую такое явление наблюдается в более холодную погоду, при низком атмосферном давлении. Когда котел не работает, воздух в дымоходе холодный. Так как, холодный воздух тяжелее тёплого, то дыму тяжелее вытолкнуть его наружу. Образуется, так называемая, воздушная пробка – встречаются потоки тёплого дыма и холодного воздуха. В результате чего и происходит выброс дыма в комнату.

Выходом из положения станет постепенный прогрев дымохода. Для этого первый розжиг нужно произвести щепой, бумагой, старыми газетами или чем-то подобным. Небольшая струйка тёплого воздуха, как буравчик легко “пробьет” столб холодного. После этого, можно делать основную объемную закладку дров.

3. Иногда дым из котла валит, когда высота дымохода ниже конька кровли, то есть недостаточная. Также нельзя заужать диаметр дымохода меньше, чем рекомендовал производитель котла для каждой конкретной мощности. Эти факторы также создают риск и возможность появления дыма.

Если у вас дымит котел на твердом топливе, нужно проверить высоту и увеличить её, если нужно.

Если же так случилось, что диаметр труб меньше, чем необходимого при достаточной высоте, то выходом станет добавление ещё метра-двух к высоте. Это стабилизирует тягу.

Лучшим решением для хорошей тяги будет минимальная длина горизонтальных участков трубы Плавные переходы дымоходных труб под углом 45 предпочтительнее, чем 90.

4. Что же делать, если котел коптит при соблюдении всех норм установки дымохода? Возможно виновата плохая погода. Резкие порывы ветра могут ухудшить тягу.

Чтобы выйти из положения, в качестве окончания трубы устанавливается конус, защищающий от бокового ветра. Усилить тягу сможет такая деталь, как флюгер.

5. Почему ещё может дыметь и коптеть отопительный котел? Ещё одна причина – некачественные швы дымоходных труб без должной герметичности. Сквозь эти щели также может просачиваться дым, мешая нормальной тяге. В этом случае, поможет лишь полная замена дымаря.

6. Иногда задымленность в помещении появляется, если не проконтролировать степень открытия шибера. Закрытая заслонка на этапе розжига – значительное препятствие для выхода дыма, как положено, соответственно появляется дым в помещении.

7. Дым идёт в комнату ещё в том случае, если в комнате, где расположен твердотопливный котёл недостаточной приток воздуха.

Прочитав данную статью, каждый владелец отопительной системы на дровах будет знать, что делать, когда дымит котел. Предприняв вышеперечисленные меры, соблюдая технику безопасности и правила эксплуатации твердотопливного котла, проблем с тягой быть не должно.

Устранение неисправностей твердотопливных моделей

У твердотопливных котлов могут быть те же причины задымления, связанные с дымоходом, что и у газовых приборов, описанные выше. При топке необходимо использовать хорошо просушенное сырье. Храниться оно должно в хорошо приспособленных для этого местах с низким уровнем влажности. Не используйте в качестве топлива синтетические материалы.

Дровяные котлы, такие как Будерус Logano SW, Стропува S и Житомир Д должны топиться только сухими дровами. Чтобы иметь возможность использовать разные виды топлива, вам необходимо приобрести комбинированные устройства, такие как КСТ или Дымок. Можно поэкспериментировать со степенью открытия шибера в воздухогрейных моделях, таких . При появлении дыма сделайте отверстие дымохода больше.

Обеспечьте поступление воздуха в котельную. По технике безопасности форточка должна быть открыта постоянно во время работы котла в отопительный сезон. Аппарат, работающий на твердом топливе нужно регулярно чистить. Особенно это актуально, если он угольный или дизельный, работающий на отработке, так как эти виды топлива особенно быстро засоряют горелку.

Причины дымления котла

Некоторые признаки помогают определить, на что же смотреть в первую очередь при появлении чада и копоти в помещении. Условно причины дымления можно разделить на 4 группы:

1. Засорение трубы дымоотвода одна из самых распространённых проблем. Это может быть или попавший извне посторонний объект, или результат использования некачественного топлива.
2. Несоответствие дымохода мощности котла или высоте здания встречается реже и выявляется практически сразу, при первых же протопках. В ситуации, когда поначалу всё было хорошо, а потом начало коптить, эту причину рассматривать не стоит.
3. Повреждение дымоотвода — наименее вероятный случай. Но если котёл чадит в начале нового отопительного сезона, то осмотр трубы должен стать одной из первых задач.
4. Погодные условия оказывают влияние на естественную тягу всего в двух случаях: малая высота дымоотвода и неправильное расположение точки притока свежего воздуха.

Дымарь должен быть поднят выше конька крыши. Диаметр трубы подбирается в строгом соответствии с мощностью котла: малое сечение просто не справится с отводом дыма из серьёзной топки. Также следует избегать прямых углов в местах, где труба изменяет направление — это затрудняет циркуляцию воздуха, что не лучшим образом отражается на тяге. Визуальный осмотр позволяет выявить эти недочёты и устранить их.

Неполадки с твердотопливным котлом

Иногда отопительный прибор чадит из-за банального заполнения зольника. Прежде чем искать иной возможный источник проблем, следует освободить поддувало и проверить состояние колосниковой решётки.
Вторая по частоте неполадка котла на твёрдом топливе — засорение дымоотвода. Причина — некачественное топливо. При использовании сырых дров или древесины с высоким содержанием смол образовывается не только сажа, легко осыпающаяся после постукивания по кожуху дымоотвода. Смолянистая копоть с высоким содержанием влаги прочно приклеивается к стенкам, после чего затвердевает и сужает диаметр трубы.

ВНИМАНИЕ! Если используются сырые дрова и отсутствует должная теплоизоляция дымаря, то это приводит к образованию конденсата. В сочетании с сажей, он превращается в едкое вещество, способное повредить дымоотвод. Когда же труба изъедена коррозией, нарушается тяга.

Двухконтурный газовый котел Бакси: исправление неисправностей своими руками

Двухконтурные настенные котлы «Бакси» — газовое оборудование для индивидуального отопления от итальянской фирмы. Они компактны, удобны и надежны. Однако в работе котла «Бакси» также случаются неисправности, и об их устранении стоит узнать заранее.

У котлов этого производителя много достоинств. Основное преимущество — это экономичность. Срок их эксплуатации достаточно долог, и при работе они практически не издают шума. Пользуясь этим нагревательным прибором, можно отметить также высокую производительность и несложность в эксплуатации. Помимо этого, котлы «Бакси» продаются по демократичным ценам, и их могут позволить себе представители всех слоев населения.

Алгоритм работы

производит металлические камеры сгорания для своих котлов. Извне деталь защищена теплоизолирующим слоем. Чуть выше камеры находится медный теплообменник. Когда в отапливаемом помещении становится теплее или холоднее, включается термостат. Его работа автоматизирована. Термостат посылает сигнал о включении водяному насосу. Тот начинает накачивать воду благодаря созданию разрежения в трубах. Тогда в трубопровод поступает теплая вода.

Мощность котла при включении нарастает постепенно. Это происходит до того, как температура воды поднимется до необходимого значения. Затем режим нагрева переходит в режим модуляции. Когда теплоноситель охлаждается, термодатчик дает сигнал для открытия входного клапана. Это запускает электроподжиг, и температура воды снова доходит до нужной отметки.

Если же помещение не требуется дополнительно обогревать, то котел начинает работать в режиме ГВС. Он заключается в том, что холодная вода проникает во вторичный контур через трехходовой клапан, который, в свою очередь, блокирует отопительную линию. Газ подается к горелке с помощью специального клапана, и мощность прибора постепенно увеличивается. Когда вода уже нагрета до нужной температуры, включается режим ее регулировки.

Плохая тяга в дымоходе

Это говорит о том, что у вас либо туда попал какой-то мусор, либо обвалился какой-нибудь кирпич, либо пролетающая птица, вдохнув угарного газа, выходящего из дымохода, оказалась дизориентированной в пространстве и упала прямиком в ваш котёл, либо же там мог поселиться паук и создаваемая им паутина вам запутала весь дымоход. Соответственно, дымоход надо почистить, для того, чтобы улучшить тягу. Будет хорошая тяга и не будет тухнуть фитиль. Если тухнет газовый котёл, то это один из распространённых способов решения.

Неисправности и причины их возникновения

Котлы хороши тем, что при возникновении неполадок есть возможность справиться с ремонтом самостоятельно, не прибегая к вызову специально обученных людей. Правда, сделать это приемлемо только в том случае, если неисправность является типовой и может быть устранена по схеме. Тем, кому не случалось чинить газовое оборудование, лучше не стоит выполнять ремонт котлов «Бакси» своими руками, а позвать специалиста. Среди типичных неисправностей агрегатов встречаются следующие:

• горелка не зажигается либо постоянно гаснет;
• не работает розжиг;
• раздается стук в камере сгорания при работе котла;
• превышение допустимой температуры внутри прибора;
• максимальная температура воды становится ниже;
• возникновение громкого шума при эксплуатации;
• поломка датчиков температуры или давления.

Причины неисправности котла «Бакси» могут быть такими:

• попадание воды внутрь котла;
• недостаточное качество применяемого теплоносителя;
• ослабевание или резкое изменение давления газа;
• скачок электрического напряжения в сети;
• изначальные неточности в монтаже оборудования.

Дымоход находится в зоне ветрового подпора

Зона ветрового подпора

Что такое зона ветрового подпора? На самом деле это с виду сложное понятие можно объяснить достаточно просто и наглядно. Если с вашим дымоходом рядом находится высокое здание, либо дерево, то зоной ветрового подпора называется линия, которую можно провести от этого близко стоящего здания, либо дерева, в сторону вашего дымохода.

Рекомендации по устранению неполадок

Следующие пункты могут быть применены в качестве инструкции по устранениям неисправностей газового котла «Бакси»:

1. Горелка функционирует не в полную силу. Такая ошибка в работе газового оборудования может появиться в ситуации, когда давление внутри системы неправильно отстроено. Подобная неполадка появляется также если поврежден модулятор газа. Или может быть неисправен диодный мост. Справиться с этой проблемой можно, отрегулировав параметры системы согласно инструкции по эксплуатации оборудования.
2. Обогреватель выключается сразу же после включения. Эта проблема возникает в газовых приборах из-за низкого давления в газопроводе. Возможный способ устранения: необходимо выполнить регулировку давления газа в сторону уменьшения до 5 мбар.
3. Теплоноситель не нагревается при включении. Для исправления стоит перепроверить клапан газа. Возможно, минимальный и максимальный показатель поменялись местами.
4. Режим модуляции неисправен. Такую проблему можно решить переустановкой клапана.
5. Датчики температуры показывают неверные данные. В этом случае также следует демонтировать датчик, заменив его на новый.
6. Горячая вода, подаваемая в краны, недостаточно нагревается. Для восстановления нагрева воды нужно убедиться, что трёхходовый клапан открыт полностью. Иногда такое случается, если этот прибор поврежден. Чтобы быть уверенным, что неисправность вызвана именно клапаном, нужно немного выждать, пока система не охладится. После этого следует перекрыть запирающие клапаны. Затем перевести прибор в режим горячего водоснабжения. Если в результате система отопления будет нагреваться, значит, дело было в клапане, и его нужно заменить.
7. Слышны резкие толчки при зажигании горелки. Нехарактерные шумы могут возникать из-за разных факторов: один из них — это слишком низкое давление в газопроводе. Другой, бывает, случается вследствие неправильной перевозки котла, когда смещается запальник, и расстояние от него до подвода газа становится больше или меньше. Устранение этой неполадки заключается в установлении верного расстояния. Оно должно примерно равняться 4−5 мм.
8. Отрегулировать зазор между запальником и горелкой на газовом котле «Бакси» можно следующим образом: передняя панель открывается и убирается с прибора. Когда это сделано, снимается заслонка со смотрового отверстия. Там находится запальник. Чтобы придать ему правильное положение, нужно открутить винт, с помощью которого электрод прикрепляется к котлу. Запальник нужно снять, аккуратно подогнуть и потом вернуть туда, где он находился, а затем закрыть заслонку.
9. Сильное понижение температуры теплоносителя. Часто это происходит из-за загрязнения фильтров. Единственным способом устранения является их прочистка. Иногда в случае сильного засорения фильтры следует заменить. Также стоит проверить, нет ли повреждения трубопровода. Если, к примеру, радиаторы засорены или подвергались воздействию низких температур, поможет только ремонт. Поврежденный сегмент нужно будет заменить или прочистить.

Одноэтажное здание или верхний этаж

В таком случае ветру проще всего попасть в ваш котёл. Для того, чтобы избежать затухания фитиля в газовом котле при таком устройстве дымохода, необходимо сделать защиту оголовка дымохода, то есть поставить специальные защитные устройства — шайбы.

Обратите внимание на то, что козырьки в виде зонтиков, которые могут встречаться на тех или иных домах, по правилам безопасности газоснабжения строго запрещены. Это связано с тем, что в процессе таяния снега, образующаяся вода тут же начинает постепенно стекать и образовывать сосульки на горящем дымоходе. Таким образом, дымоход может быть полностью закупорен. Поэтому ставят шайбы. Они как бы стоят вокруг оголовка дымохода и таким образом защищают его от ветра.

Ещё один из способов защититься от затухания и задувания газового котла при такой проблеме — это увеличить количество поворотов дымохода. Если у вас дымоход выходит из котла и сразу в стенку, соответственно чтобы попасть туда ветру, достаточно преодолеть лишь один поворот. То есть место стыковки вашего дымохода и котла.

Если же вы увеличите количество поворотов в вашем котле, то ветру будет намного сложнее добраться до вашего газового котла и вероятность задувания будет меньше.

Прочистка первичного и вторичного теплообменников

Сначала из отопительного прибора нужно удалить воду. Справа на котле имеется кран, если его открутить, то жидкость будет слита. Было бы хорошо также слить воду из отопительной системы. Для очистки используется специальный прибор для промывки. Патрубки присоединяются к трубам газового котла. Затем на промывочном приборе отвинчивается крышка, а потом внутрь необходимо залить очищающую жидкость. После этого можно присоединять прибор к сети.

Очищение теплообменника — небыстрый процесс, он может занимать несколько часов.

течение этого времени необходимо осуществлять переключение направления жидкости для промывания. Через два-три часа следует остановить очистку. После этого кран открывается и производится слив воды, а затем снимаются шланги. Делая это, нужно быть уверенным, что вся жидкость стекла в прибор. После всех манипуляций котел снова присоединяется к отопительной системе. Трубы заполняются теплоносителем. Промывание деталей устройства должно растворить накипь, что увеличит срок эксплуатации системы и оптимизирует ее работу.

Аналогично первичному, для очистки вторичного теплообменника нужно присоединить к котлу промывочный прибор. Включив его в сеть, необходимо закрыть газовый кран, а кран с горячей водой перевести в открытое положение. Затем включить прибор для очистки, чтобы реагент передвигался по короткому контуру.

Чтобы устанавливать газовое оборудование «Бакси», обязательно следует воспользоваться услугами работников газовой службы. Они же помогут в случае неисправности в котле. Детали отопительных приборов этой фирмы также могут изнашиваться со временем, поэтому рано или поздно ремонт всё равно будет неизбежен.

Проблема цепи безопасности пилотной горелки

Цепь безопасности в основном представлена либо датчиком тяги, либо предельным термостатом — специальными устройствами, которые способны вовремя обнаружить какие-либо проблемы.

Все расположенные там средства защиты необходимо проверить. Зачастую контакты эти все киснут и их надо хорошо зачищать. Если у вас будут где-то закисшие контакты, то взаимодействия не будет. При отсутствии контакта при попытке разжечь фитиль у вас будет просто выбивать автоматику.

В случае если фитиль газового котла немного отклонится от вашего электрода ионизации, либо термопары, то напряжение, которое останется на вашем датчике, его величины может просто не хватить для того, чтобы удержать клапан в открытом состоянии и фитиль тухнет. Поэтому обязательно нужно проверять контакты цепи безопасности вашего котла. Это датчик тяги, предельный термостат, а также термопара.

Системные ошибки

Когда в двухконтурном настенном газовом котле «Бакси» возникают неисправности, на его электронном табло высвечивается код ошибки, которая может означать одно из двух: либо блокировку работы обогревательного устройства, либо включение режима ожидания.

В первом случае необходимо вручную перезапустить котел. Устройство может быть заблокировано в момент обнаружения проблем, затрагивающих основные детали системы, которые могут причинить вред не только оборудованию, но и здоровью его владельца. Такие ошибки включают в себя чрезмерное нагревание котла, недостаточную или обратную тягу, а также ее отсутствие. Если в накопитель не поступает газ, также происходит блокировка оборудования. Иногда эта неполадка устраняется сама собой, и тогда устройство включает автоматический режим запуска.

Код Е01 — датчик горелки

Код Е01 появляется на дисплее, когда реагирует датчик, наблюдающий за работой горелки. Эта ошибка может быть вызвана рядом причин:

• газ перестал подаваться на горелку;
• нет соответствия между нулём и фазой;
• датчик отключен;
• датчик нуждается в очистке или ремонте;
• неисправность в разжигающем устройстве;
• клапан подачи газа вышел из строя;
• не работает электронная плата;
• не хватает воздуха для поддерживания пламени;
• не хватает напора газа для горения.

Увидев на табло такой сигнал, сначала нужно проверить, корректно ли работает датчик пламени. Потом посмотреть, подается ли к устройству газ. Если проблем нет, следует нажать кнопку R или перевести тумблер в нейтральный режим, который также обозначен этой буквой.

Если датчик сработал непроизвольно, котел продолжит работу как обычно. В случае повторения ошибки лучше попросить консультации у мастера по ремонту газового оборудования. Код этой неисправности указывает на проблемы в микросхемах, и самостоятельные попытки устранить проблему могут привести к нежелательным результатам.

Е10 — индикатор круговорота воды

Код Е10 имеет отношение к датчикам, отслеживающим функционирование насосов, и регулируют круговорот воды в системе. Такой шифр может диагностировать наличие следующих проблем:

• уменьшился напор;
• нарушена проводимость между реле и платой;
• реле давления не функционирует должным образом;
• неполадки в работе датчика насоса;
• сам насос нуждается в починке;
• теплообменник загрязнён.

Заметив код Е10, не нужно торопиться справляться с проблемами самому. Заменить насос можно и своими руками, это не очень сложно. Очистить засоренные фильтры также легко собственноручно. Другие неисправности лучше доверить рукам квалифицированного работника.

Е96−98 — проблемы электронной платы

Остальные Коды Е96, Е97, Е98 указывают на проблемы в работе электронной платы. Если они появились на дисплее, владельцу не стоит предпринимать никаких действий и сразу вызывать мастера по ремонту, потому что справиться с ними без посторонней помощи способен только опытный специалист.

Исправление неполадок в бытовой технике — это своего рода лечение. Бывают простые заболевания, которые человек может изгнать самостоятельно, а при сложных диагнозах лучше обратиться к врачу. Но те и другие можно предупредить с помощью своевременной профилактики. Это работает и в случае предупреждения неисправностей настенного двухконтурного газового котла «Бакси».

Взрывы при розжиге котла бакси слим 1.300

Взрывы при розжиге котла бакси слим 1.300

Сообщение akona1906 » 14 янв 2013, 23:24

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение Alex-BAXI » 15 янв 2013, 11:31

руководитель направления конденсационного оборудования, представительство компании BAXI в РФ

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение BAXI-Ural » 15 янв 2013, 11:44

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение Акимов Сергей » 15 янв 2013, 21:26

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение akona1906 » 15 янв 2013, 22:51

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение Vitalik_ » 16 янв 2013, 20:16

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение RADAR » 16 янв 2013, 21:32

Re: Взрывы при розжиге котла бакси слим 1.

300

Сообщение akona1906 » 16 янв 2013, 22:34

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение RADAR » 16 янв 2013, 23:06

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение akona1906 » 16 янв 2013, 23:35

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение RADAR » 16 янв 2013, 23:44

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение akona1906 » 17 янв 2013, 00:00

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение RADAR » 17 янв 2013, 00:02

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение akona1906 » 17 янв 2013, 00:23

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение lexei2007 » 23 янв 2013, 08:58

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение Bahus » 23 янв 2013, 11:54

Re: Взрывы при розжиге котла бакси слим 1.

300

Сообщение sakov01 » 24 янв 2013, 06:22

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение VIK » 24 янв 2013, 11:00

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение alexem32 » 30 ноя 2013, 21:34

Re: Взрывы при розжиге котла бакси слим 1.300

Сообщение katrina » 28 янв 2014, 13:19

Взрывы при розжиге котла бакси слим 1.300

Сообщение ShawnFTM » 05 окт 2021, 12:30

Начались подобные проблемы, разжигается через раз, иногда с хлопками, причём болезнь прогрессировала. Провёл обслуживание, прочистил вентиляцию, электрод розжига, камеру сгорания. Проверил газовый клапан, модулятор. Ничего не помогло, осталась электроника. Случайно заметил, что если при попытке розжига ударить по блоку электроники, то сразу разжигает и иногда сразу тухнет. Предположение сразу упало на какое-нить реле, раз механическое воздействие помогает. Выпаял все релюхи (их 3, две большие, одна маленькая), вскрыл и почистил контакты, у двух релюх были сильно подгоревшие контакты. Впаял на место, проблем больше не возникало.

PS. Вызов спеца в моём районе – большая проблема, денег срубят и ничего не починят.

Ответы по ремонту и сервису котлов Кебер

__________________________________________________________________________

Вопрос: недавно установили газовый напольный котел Кебер, спустя пару дней когда котел включаем дверца плотно закрыта котел гаснет, при открытой работает, в чем причина подскажите?

Ответ: Явно причина в тяге. А на неё влияет очень много параметров.

Вопрос: Постоянные проблемы с запуском котла с началом отопительного сезона. Гаснет, хлопки, долго не загорается, а потом сильный хлопок и пламя идет не внутрь котла, а прямо вверх на автоматику. Считаю большим конструктивным недостатком то, что форсунки расположены не внутри котла. Из-за этого газ часть идет в горелку, а часть сразу вверх на автоматику. Уже все ручки пластмассовые обуглились. Не пойму, в чем дело. Тяга хорошая.

Ответ: у нас такое было. почистили котел от сажи – и все прошло.

Вопрос: установили, подключили и подсоединили газовый напольный котел Кебер 3 года назад. Сначала, когда установили очень сильно мучились не горел и тух (поставили нормальную трубу вытяжки проблема исчезла ). Производитель говорит о том, что в системе все предусмотрено и газ сгорает полностью, да с этим я соглашусь, но труба вытяжная горячая при прогреве выше 40 к трубе прикоснуться невозможно.

Один плюс конденсата внутри не образуется. Система регулировки газа сломалась вчера. даже фитиля нет. она потухла и мы не можем ее разжечь. завтра буду или напрямую горелку подключать, или попытаюсь механизм заменить. если есть.

Ответ: Попробуй замкнуть датчик загазованности.

Вопрос: котел работает нормально, единственное заметил, что запальник не ровно работает, может потухнуть и иногда тухнет. В чем может быть проблема?

Ответ: для устойчивой работы запальника-фитиля нужно термопару поближе разместить к нему и всё будет хорошо. У меня котел работал в ужасно неустойчивом режиме 1-минута сильное пламя 2,5-минуты убавлялось вплоть до фитиля. Вынесите термопару из корпуса котла и разместите вертикально вдоль параллельно котлу на расстоянии 5-7ММ. Работает стабильно, чувствует температуру и внутри помещения и теплоотдачу от
котла. А для экономии расхода газа – установите циркуляционный насос – любой.

Вопрос: у меня 3 года установлен и работает газовый котёл кебер 12,5 без проблем. неделю назад уменьшилось пламя на запальнике. снял всё почистил, теперь горит газ при входе в запальник. кто то может быть знает там трубка впаяна была или нет?

Ответ: Сверху на автоматике между регулятором температуры и кнопками есть регулировочный винт его надо чуть отвернуть.

Вопрос: Проблема с напольным котлом Кебер Кс-Гв-12,5 2004г.в. При уменьшении температуры (ниже 4-ки) и при выключенных горелках (горит только фитиль) – хлопки и появляется огонь в отверстиях между коллектором и форсунками. В системе установлен подкачивающий насос, когда подключаешь его, горелки постоянно работают(не уходят на малое горение),тогда все хорошо, но очень большой расход газа и жарковато. Горелки пылесосил, не помогает. Скажите, что можно сделать в данной ситуации?

Ответ: Типичный ” проскок” пламени к форсункам.

Причина:

1.Клапан байпаса не закрывается щелчком (дефект щелчковой пружины, самый частый дефект).
2.Не герметичен основной клапан или клапан байпаса ( что то попало под резиновое кольцо клапанов, решается чисткой).
3. Трещина в резиновой гофре основного клапана. (только замена, благо, что самый редкий случай).

Вопрос: у меня проблема с автоматикой АГОВ. У меня подключен газовый котел Кебер с автоматикой Орион-21: происходит так нажимаю запальный клапан – газ на запальник идет-загорается. Клапан держал даже 3 минуты, отпускаю клапан – и горелка не загорается ( газ не идет), и запальник тухнет (в нормальном режиме должны загореться основные горелки).

Проверил датчик тяги – замкнут (норма), с термопары при нормальном горении запальника выходит 18мВ (вроде тоже норма?), термопара омывается пламенем хорошо, кнопка “Стоп”- замкнута (норма), может быть электромагнитный клапан (я его звоню показывает накоротко). А должно ли быть сопротивление на 18мВ?

Ответ: Туда, куда приходит термопара, там идет разветвление на датчик тяги, верно? Тогда проверьте контакты, лучше пропаяйте. Хорошо подтяните соединения. Возможно проблема с окислениями контактов. Если не получится, подсоедините термопару напрямую к газовому клапану и проверьте, что именно у Вас не работает. Оставлять без датчика тяги нельзя.

Вопрос: Гаснет котёл Кебер КСГ-8К-02 при температуре 54 на выходе гаснет и запальник. Как исправить?

Ответ: проблема с датчиком тяги. Проверь дымоход на наличие нормальной тяги, если всё нормально, тогда меняй датчик.

Вопрос: котёл кебер год проработал отлично, а сейчас получается вот что, зажигаю котёл, всё хорошо работает, а вот автоматика на температуру не срабатывает, котёл начинает кипеть! что это может быть?

Ответ: замени сильфоновую трубку убери воздух из системы.

Вопрос: Сегодня сильный порывистый ветер, котел КЕБЕР 20 задуло. Пробую включить: запальник горит нормально, но при неоднократных попытках включить основные горелки – и запальник гаснет, и горелки не включаются. Можно ли “грешить” на датчик тяги или что-то другое неисправно?

Ответ: с термопары ток поступает на пробку магнитную. Магнитная пробка Предназначена для встраивания в автоматики регулирования и безопасности систем отопления и горячего водоснабжения и служит для включения и отключения клапана падающего газ на основную горелку газогорелочного устройства.

Вопрос: Подсоединен напольный котел кебер ксг-8. Не могу запустить котел гаснет запальник. котлу 2 года. Как исправить?

Ответ: проверить термопару. выходя из строя термопара наконечник сгорает у нее.

Вопрос: У меня 2 года установлен газовый напольный котел Кебер, проблем не замечал до вчерашнего дня. А вчера заметил, что сильно жарко, хотя на регуляторе “1” (должно быть в системе 40 градусов). Но у меня на термометре 80 градусов. Выключил на “0”, результата нет температура снизилась на 60 градусов. Кто подскажет в чем причина?

Ответ: замените термодатчик. Представляет собой термомеханическое устройство, предназначенное для контроля над температурой теплоносителя и в предохранительной блокирующей системе от 20 до 95 С. Термодатчик входит в состав автоматики регулирования и безопасности “Арбат”, “Орион” и предназначен для регулирования подачи газа на основную горелку. Термодатчик может поставляться длиной от 400 до 1300 мм., как с накидной гайкой, так и без нее.

Вопрос: В эксплуатации газовый котел КЕБЕР ксг-10к. Недавно он разморозился. Необходим ремонт теплообменника или его замена. Нет ли у кого схемы – как он устроен? Как его разбирать, и подлежит ли он ремонту вообще?

Ответ: теплообменник если не сильно разорвало восстановить можно. Слабое место в низу где бочка приваривается к основанию. Срезайте основание откроется топка, а там уже будет видно. Но если лопнули трубы заварить будет сложнее.

Вопрос: у меня подключен Кебер 12,5 после включения и набора температуры основными горелками не происходит выключение на фитиль а также продолжают гореть горелки но только более меньшей подачей пламени. Можно ли отключить датчик тяги?

Ответ: на отключение влияют много причин. датчик тяги отключать не советую лучше проверьте тягу и контакты на термопаре.

Вопрос: установили газовый напольный котел Кебер 16 К, автоматика не прибавляет, приходиться по ручке с шкалой несколько раз стукнуть и тогда увеличивается подача газа, мастер предлагает поставить итальянскую автоматику, будет ли она работать?

Ответ: у вас клинит шток в средней части автоматики. под ручкой с цифрами есть гофра под ней чашка с пружиной под неё надо капнуть масла и несколько раз покрутить ручку. итальянская автоматика работать будет но как долго зависит от того на сколько она итальянская.

Вопрос: Котел кебер кс-г 12,5к работает 10 лет ,сейчас с уходом морозов работает на 1 ,2 -ом положениях ,начал “пыхать” . Что сделать?

Ответ: по описанию похоже на термоклапан, если при наборе заданной температуры загораются сопла точно он. запчасть дефицитная да ещё и должна быть правильно настроена, что не каждый газовик умеет.

Вопрос: как обмануть датчик тяги, а то кебер затухает (тяга норм просто пламя задувает). Только не надо советовать увеличить дымовую трубу.

Ответ: Нужен компенсатор тяги. На некоторых они уже стоят – это усечённый конус на выхлопе у котла больший диаметр которого вниз, меньший вверх. Внутри конуса площадка, которая гасит порыв ветра плюс на конусе потеря скорости потока за счёт большего диаметра внизу конуса.

Вопрос: Установили на днях газовый напольный котел Кебер КС-ГВ -00.00.000-02 ПС. Установили. Воду нагревает до 80 градусов и отключается, но температуру держит 70-80 градусов, но при этом за 12 часов работы прогрел всего 1,5 метра отопительной системы. Посоветуйте, что может быть. Воздух проверяли и спускали. Со старым котлом таких проблем не было.

Ответ: если отключился и не включается, пока не упадёт температура, значит либо мало воды в системе либо нет циркуляции.

Вопрос: Котёл стоит на 3, когда он набирает нужную температуру он сильно шипит( это нормально это газ) когда он нагрел нужную температуру он перестаёт шипеть и просто горит в нормальном тихом режиме( как машина на холостых оборотах) но после как остыл снова разгорается (это нормально) И тут проблема такая, пламя выбивает наружу до самой крутилки больше-меньше, её аж поплавило со звуком типа “пых” (шумновато). Начинаешь убавлять до 2-1 пламя исчезает, но со временем снова выбивает его.

Ответ: Пламя выбивает наружу, у меня был забит датчик тяги. Открываете крышку верхнюю, где выход на трубу (дымоход). Увидите тягостабилизатор, там на двух винтиках ромбовидная штука с отверстиями, так вот эти отверстия у меня были затянуты пылью. Я полностью открутил этот тягостабилизатор, снял, промыл, так же вычистил в колбах котла такие, как рассекатели (всё было забито сажей), а в начале горелок обнаружил пружинки, тоже плотно забитые, после всех промывных манипуляций аж засвистел. В общем, весь он прекрасно разбирается и чистится, единственное, автоматику Арбат трогать не нужно.

Вопрос: такая проблема с котлом Кебер – не зажигается основная горелка. Ранее мы зажигался принудительно когда замыкали провода, которые идут от датчика тяги к автоматике “Арбат” и он зажигался, а сейчас и вовсе перестал зажигаться. Запал горит, а горелка ни в какую не хочет. В чем может быть причина?

Ответ: провода на запуск основной горелки не влияют, если горит запальник значит проблема в другом.

Вопрос: Подскажите, котел КЕБЕР УГ 123-20, автоматика EUROSIT. При нажатии на кнопку розжига не идет газ на горелку, в чем может быть причина?

Ответ: при нажатии на кнопку газ идёт только на запальник, на горелку он идти не должен.

Вопрос: В автоматике “Данко” котла Кебер за 4 года эксплуатации дважды прогорели термопары (внешняя трубка, которая находится в пламени запальника). Кто сталкивался с этой проблемой, может что-то посоветуете. Замену автоматики – это, конечно, кардинально, но может кто-то посоветует что-то ближе к делу. Скорей всего брак термопар или она не там выставлена в пламени запальника.

Ответ: скорей всего у вас китайские термопары они тоньше и носик заострён если так поищите нашу а горелку менять не надо. и возьмите термопару про запас чтобы зимой не замёрзнуть.

Вопрос: Подскажите, у меня котел кебер ксг-12.5 к-01,при выборе регулятором температуры, не зависимо от положения,(ставлю на выкл) температура постоянно держит 60 гр. Что надо сделать?

Ответ: либо настроить, либо заменить термодатчик.

Вопрос: У нас сделали установку и подключили газовый напольный котел Кебер ксг 8к уг-9-03 Комфорт. При включении котла, когда отпускаем кнопку пуска, факел гаснет. После неоднократных попыток, загорается, когда выставляем регулятор, в любом положении горелки горят максимальной мощности и через какое-то время гаснут и горелки и факел. За короткое время температура поднимается до 70 градусов.

Ответ: запальник может гаснуть при слабом контакте или срабатывает датчик тяги. теперь по температуре=либо не настроен либо не работает Термодатчик.

Вопрос: У меня подсоединили в доме котел кебер кс-г-8к-02.Стояла автоматика арбат-1 2006г. Поменял из за неисправности на арбат-1 2009г на корпусе и 2014 на наклейке. До установки на котел при переводе регулятора на выключение, слышен был щелчок клапана байпаса а теперь после установки и пуска котла перестал. Проблема в другом, при достижении заданной температуры основные горелки не тухнут, горят на минимуме.

Запальник всегда в работе. При убавлении регулятором температуры горелки тухнут совсем. При падении температуры опять все повторяется, горелки загораются, и при достижении заданной температуры притухают и продолжают гореть на минимуме. Подскажите, как настроить, чтобы основные горелки отключались совсем, и горел 1 запальник?

Ответ: скорей всего у вас китайский Арбат, а он работает не предсказуемо. Отличить можно по винтам если под обычную отвертку, то русский если под звёздочку то китаец. если при переходе на малое пламя сопла на коллекторе не горят то пусть стоит. на старом за время эксплуатации пружина могла рассыпаться и малого пламени не было.

Вопрос: Подскажите, Кебер 16к-02. Зажигается и работает хорошо, но при наборе температуры примерно 50-60 градусов резко выключается и всё. В чём причина и могу ли я сам это устранить?

Ответ: похоже на проблему с тягой срабатывает датчик тяги и всё выключает. труба обычно не забивается но сначала определите в тяге проблема или нет для этого под щитком с термометром на котле есть отверстие в нем стоит датчик тяги зажгите котёл и поднесите руку к датчику, если жар идёт наружу значит тяга не очень, тогда смотрите трубу и вокруг неё.

Вопрос: установлен котел кс-гв-8-04 с горелкой Данко и автоматикой Орион, проблема такая – загорается само сопло откуда подается газ перед самой горелкой, после отключения основной горелки и работающем фитиле, то есть газ в малом количестве все равно просачивается в основную горелку. Если потушить пламя то при следующем розжиге основной горелки начинает опять появляется пламя на самом сопле, в чем может быть проблема?

Ответ: проблема с клапаном байпаса.

Вопрос: Моя проблема с котлом “кебер” 2009 года выпуска следующая: зажигаю, ставлю на 1, идет сильный нагрев системы отопления, не убавляется никак автоматически. Если ставлю на запальник, газ горит, а батареи холодные. Что делать?

Ответ: замените термодатчик.

Вопрос: у меня такая проблема с газовым котлом кебер 12.5 с водогрейкой. Котлу 10 лет, он у меня подпитывается напрямую от централизованной системы водоснабжения, где то 4 года назад я поставил перед расширительным баком шаровый кран, для того чтобы поднять давление в системе с помощью подачи воды напрямую в (обратку),тем самым улучшается прогрев труб и теплого пола, которые раньше без перекрытия крана не прогревались или плохо прогревались даже с насосом.

Делал подпитку, спускал краном воздух, и снова подпитку пока шумит вода в системе. как только перестала шуметь, выключал воду. Сейчас появилась проблема: потек котел не сильно, капает в области окошка розжига котла снизу. Капает где то около 100-150 гр. Как только давление нормализуется – капать прекращает. Как мне его разобрать чтоб подварить?

Ответ: снять облицовку и горелку не трудно, а вот теплообменник не разбирается, придётся срезать основание, на котором стоит котёл.

__________________________________________________________________________

__________________________________________________________________________

Ошибки газовых котлов Ферроли

Ошибки газовых котлов Аристон

Неисправности и ремонт Ферроли

Эксплуатация и ремонт котлов Baxi

Ошибки газовых котлов Бакси

Ремонт и настройки котлов Китурами

Эксплуатация котлов Daewoo

Ошибки газовых котлов Беретта

Регулировки и ремонт Протерм Гепард

Ошибки газовых котлов Будерус

Ошибки газовых котлов Вайлант

Неисправности и ремонт Навьен

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Вопросы по неисправностям дизельных котлов Китурами

___________________________________________________________________________

• Дизельный котел Kiturami Turbo
• Пеллетный котел Китурами
• Ремонт газовых котлов Китурами

Вопрос:

Китурами турбо 13R, в режиме присутствие все работает, срабатывает и по температуре в комнате, и по температуре воды. В режиме душ не срабатывает отключение по температуре, котел начинает кипеть. Ошибок не выдает. Что может быть?

Ответ:

Нужно снизить температуру ГВС. Все подробно описано в паспорте котла. Если есть посторонний шум, вероятно отложение солей в самом бойлере.

Вопрос:

На второй год эксплуатации Китурами Турбо 21 появился запах выхлопа. После отключения котла из впускного воздушного коллектора дует воздух, т.е. образуется обратная тяга. Используется коаксиальный дымоход в стену. В чем проблема и как её решить?

Ответ:

Если дымоход установлен в зоне ветрового подпора, при ветре, при отключении горелки выхлоп может заходить внутрь помещения. Нужно вывести дымоход из зоны ветрового подпора.

Вопрос:

Какая Форсунка должна стоять в Китурами Турбо 13Р – 0,5х60 или 0,5х80 (такая стояла в новом)? И на что повлияет установка в данный котел 05х60?

Ответ:

60 и 80 – это градус распыления топлива. После этих значений идет буква S, P, H – соответствует полому, полуполуму и цельному распылению. При маломощном котле подойдет практически любая форсунка. Рекомендуем отрегулировать подачу воздуха (с газоанализатором).

Вопрос:

Котел дизельный Kiturami Turbo100R. CTR5000 – показывает t +92 и не сбрасывается. Горелка не включается. Как это устранитьи можно ли включить горелку без этого блока?

Ответ:

Скорее всего неисправен пульт управления котлом. Котел может работать без пульта управления, для этого нужно отсоединить провода пульта управления от котла. Единственная проблема, котел будет выходить на максимальную мощность.

Вопрос:

Проблема с китурами турбо 30 r. На природном газе. Показывает ошибку 01. Из предыдущих ответов следует что проблема с розжигом. Какой-то датчик пламени. Как устранить ошибку? Где расположен данный датчик?

Ответ:

Датчик контроля пламени находится на горелке, к нему подходят два провода два желтых или белый и оранжевый.

Вопрос:

Подскажите по напольным котлам китурами ksog и tgb – встроен ли в них бойлер и электрический ли розжиг?

Ответ:

Эти котлы бойлерного типа, для ГВС применен теплообменник в виде змеевика, розжиг электрический.

Вопрос:

Скажите пожалуйста на китурами 13 с первого раза не запускается моторчик вентилятора, слегка постучишь – запускается. Какая может быть причина?

Ответ:

Причин может быть несколько: низкое напряжение питающей сети, выход из строя конденсатора электродвигателя, межвитковое замыкание, попадание влаги в подшипники.

Вопрос:

Китурами стсо13 после ошибки ер01 через сколько минут самостоятельно повторно запускается. Это ошибка и полная остановка котла до перезапуска вручную?

Ответ:

Котел выполняет два пробных запуска, если запуск не произошел выходит в режим ошибки. Скорее всего не хватает или давления газа или низкое напряжение, не отрегулирована подача воздуха и т. д.

Вопрос:

Котел 13 STSO первый запуск выдал ошибку 01, после повторных попыток запуска ошибка 01 повторяется. Некоторые владельцы пишут почистить фотоэлемент, подскажите где он установлен и как произвести правильно его чистку.

Ответ:

Код ошибки 01 – датчик контроля пламени не видит пламя. Датчик контроля пламени находится на горелке (два желтых провода и черный пластмассовый цилиндр). необходимо аккуратно вытащить его из крепления (проворачивая влево, вправо) и протереть его чистой сухой тряпкой.

Вопрос:

У меня китурами турбо 17 дизельный, выдает ошибку 01 и глохнет сразу после старта. Что нужно сделать, чтобы устранить это?

Ответ:

Код ошибки 01 – отсутствие горения. Если воспламенение все-таки происходит, необходимо снять с горелки датчик контроля пламени, находящийся но горелке и протереть его сухой тряпкой до идеального состояния.

Вопрос:

Дизельный котел KITURAMI Turbo R21, регулятор температуры в помещении CTP 5000, площадь дома 98 кв\м, система отопления лучевая, кол-во секций радиаторов 120, объём теплоносителя около 100-120 литров, дом 2 этажа достаточно хорошо утеплен, дымоход проходит через дом на крышу, емкость с топливом в утепленном помещении.

Теперь вопрос, мне кажется мощность котла для таких условий избыточна, можно ли сменить горелку на R13? Позволит ли это сократить расход керосина? Нужно ли будет при этом менять топливный насос?

Ответ:

По вашему описанию мощность несколько избыточна. Не обязательно менять горелку, топливный насос и т.д. Необходимо установить форсунку с меньшей производительностью и отрегулировать топливный насос под эту форсунку. Вы добьетесь снижения мощности, соответственно и снижение расхода топлива.

Вопрос:

Котел китурами stso 13. Выдает постоянно ошибку err01. Работал на летней солярке, может ли быть в этом причина? И еще, фильтр тонкой очистки топлива заполнен только наполовину. Так должно быть?

Ответ:

Код ошибки 01 – нет розжига. Причин может быть несколько: плохая подача топлива (проверьте подачу топлива к котлу), забита форсунка (нужна прочистка форсунки), произошло загрязнение фотоэлемента (нужно почистить фотоэлемент). Не забудьте, что топливная емкость должна стоять выше уровня топливного насоса котла, тогда топливный фильтр будет заполнен полностью.

Вопрос:

Котёл Kiturami R50 дизельный. Можно ли почистить насос топливный шестеренчатый BFP 52K R5, если да , то как это сделать? Котёл запускается, отключается через несколько минут, выдает ошибку 01. Поменял форсунку, топливный фильтр, полностью прочистил от золы, но топливо от насоса не поступает. В чем может быть причина?

Ответ:

Необходимо снять топливный насос, открутив предварительно три крепежных винта, трубку подачи топлива на гидроцилиндр. С торцевой части выкрутить четыре винта под шестигранник, снять крышку. Под крышкой увидите места отложения грязи, капли воды, и также сетчатый фильтр. Все это необходимо промыть и вытереть.

Программную пластину можно не снимать. Необходимо снять два соленоида клапана с катушками, также промыть вытереть. Крайне важно проверить катушки на обрыв. Сборку произвести в обратном порядке.

Вопрос:

Имеется котел Turbo 13R. Хочу подключить его к ИБП. Какой ИБП выбрать?

Ответ:

Рекомендуем использовать ИБП не менее чем 400-500Вт. Неплохо зарекомендовали себя ИБП Teplocom.

Вопрос:

Китурами турбо дизельный 13 R, почему поработает час, два и показывает ошибку 01,03 и так постоянно. Началось это в морозы. Как решить эту проблему?

Ответ:

Необходимо проверить датчик контроля пламени, топливные фильтры, завоздушенность топливной магистрали, напряжение питания при нехватке – стабилизатор обязателен.

Вопрос:

Проблема с котлом китурами р13. У него сгорел предохранитель – мы его заменили, после этого он включился заработал, но при этом на пульте управления ничего не горит, только изредка моргает. И агрегат работает, не выключается – даже сложилось впечатления, что циркуляционный насос не включается. Что делать?

Ответ:

Проверьте питание подаваемое на выносной пульт управления, оно должно быть 12-17 Вольт. Проверьте цепи подачи напряжения на циркуляционный насос, не подключен ли подогреватель топлива в топливном фильтре (иногда такие модели попадаются).

При отключении выносного пульта агрегат будет работать на полную мощность, ограничиваясь только температурным датчиком перегрева (выход из строя выносного пульта).

Вопрос:

Котел Китурами 17 Турбо. Последнее время в смесителе напор горячей воды, подведенной от котла, намного слабже. Может ли быть такое, что засорился змеевик и как прочистить змеевик своими силами?

Ответ:

Уменьшение потока ГВС – это факт засорения теплообменника. Для устранения дефекта необходима химическая промывка теплообменника. Хим. реактивы применяют различные смеси кислот, подобранные таким образом, чтобы как можно меньше реагировать с медной трубкой, иногда промывают даже раствором лимонной кислоты.

Вопрос:

Бойлер Kiturami Turbo 30R. Выдает ошибку 98. Фирменный бак отсутствует, штекер на топливный бак не задействован. Заменили блок CTX-1500 на заведомо исправный. Через цикл ошибка повторилась, при этом бойлер работает исправно. Через день ошибка исчезла, но по истечении еще двух дней ошибка снова повторилась. В чем может быть причина?

Ответ:

Код ошибки 98 – отсутствие топлива. Такой код ошибки бывает только с неисправным блоком управления (при отсутствии ёмкости). Рекомендуем попробовать изменить давление на топливном насосе и попытаться обезвоздушить топливную систему.

Вопрос:

Возможно ли применение котла китурами турбо 13р без циркуляционного насоса, в простой гравитационной системе с расширительным баком?

Ответ:

Если естественной циркуляции системы будет достаточно, тогда котел можно использовать и без циркуляционного насоса. Возможно будут определенные сложности при использовании ГВС. Необходимо будет при использовании ГВС перекрывать один из кранов на подаче или обратке с целью получения необходимого количества горячей воды (на время пользования ГВС убирать эффект самоциркуляции).

Вопрос:

Агрегат 21R (ошибка 95) – ошибка пропала, уровень воды в норме, но из трубы по прежнему идет черный дым и котел (по звуку) как-то по другому работает. Что это может быть?

Ответ:

Необходимо срочно сделать техническое обслуживание котла. Для этого необходимо отключить котел, снять горелочное устройство, снять дымоход, снять корзину, вытащить и очистить от сажи и отложений турбулизаторы.

На горелочном устройстве необходимо промыть топливный фильтр, топливный насос, снять, разобрать и промыть форсунку. Нужно очистить камеру сгорания от сажи и отложений (осторожно на дне залит огнеупорный слой). Необходимо добиться равномерного горения (горелку можно включить в открытом состоянии, пламя должно быть короткое, реактивное на весь объем стабилизирующей трубы).

Вопрос:

Дизельный котел Kiturami Turbo постоянно работает в таком режиме: минут 10-15 греет и уходит в ошибку Е01. Только после перезапуска включается, и вскоре та же ошибка. Котел почти новый. Что с ним могло произойти?

Ответ:

Система обнаружения пламени не срабатывает, и для жидкотопливных котлов это частое явление, когда дизельная горелка не регулировалась при установке. Дело в том, что заводские настройки обычно не соответствуют условиям эксплуатации.

Требуется индивидуальная настройка горелки с газоанализатором. Этот прибор позволяет увидеть картину горения по многим параметрам и настроить его корректно, учитывая данное топливо и приток воздуха в данной котельной.

Вопрос:

Kiturami Turbo 13 отключился и показывает ошибку 95. Что означает это ошибка?

Ответ:

Ошибка 95 означает малый уровень воды в котле. Следует добавить теплоноситель, давление поднимется до рабочего показателя 1,5 атм, и котел запустится. Если это фактически не так, то следует проверить исправность датчика уровня воды. Также надо проверить систему на предмет протечек
и воздушных пробок.

Вопрос:

Котел Китурами нагревается до 40° и останавливается с указанием ошибки 01. Что нам делать?

Ответ:

Ошибка указывает на отсутствие или недостаточность тяги. Либо котел забит сажей, либо нет притока свежего воздуха в котельной. Также могли сбиться настройки горелки по следующим параметрам: по отходящим газам, по температуре, КПД и другим показателям.

Вопрос:

Котел стал показывать ошибку: что-то связано с поддувалом, и горит красная аварийная лампа. Что требуется сделать, чтобы это устранить?

Ответ:

Требуется провести осмотр котла с диагностикой неполадок. Профилактические работы перед началом очередного отопительного сезона необходимы котлу ежегодно. В вашем случае 100% забита топка, и дымоход также нуждается в осмотре. Сильно загрязненная сажей топка может быть почищена вами самостоятельно.

Вопрос:

Аппарат Китурами несколько лет работает отлично без всякого вмешательства. Что надо сделать, чтобы он и дальше работал не хуже?

Ответ:

Для поддержания котельного оборудования в хорошем рабочем состоянии необходимы ежегодные профилактические работы. В это понятие входит чистка внутренней части котла, обязательная замена форсунки и фильтра, проверка автоматики и состояния дымохода.

Вопрос:

Дизельный котел Kiturami 17 остановился, мигает ошибка 01. Думаю сам все почистить. Что надо сделать в первую очередь?

Ответ:

Прежде всего, надо проверить состояние топки и дымохода – не забиты ли сажей. Это можно сделать самостоятельно. Потом проверить чистоту форсунки и исправность топливного насоса. Хотя бы раз в год нужно чистить теплообменник снаружи.

Вопрос:

Жидкотопливный котел Kiturami Turbo 30R новый, но работает очень плохо, часто тухнет, зажигается на несколько минут и опять отключается. А как же заводские настройки горелки?

Ответ:

Заводские настройки соответствуют заводским условиям работы котла. У вас дома они могут быть совершенно другие. Требуется настройка горелки с такими характеристиками: состояние дымохода, давление газа, наличие притока воздуха в помещение. Важна чистота топки, а она может забиться
буквально за неделю при некачественном горючем.

Вопрос:

Агрегат новый, работает всего 2 месяца, и вдруг остановился. Индикация указывает, что горелка работает, но она не работает. Никакой ошибки не выдает. Что за причина?

Ответ:

Возможно, автоматика котла настроена на определенный режим работы – например, на режим с временным ограничением, когда горелка не включится. Особенно это касается котлов с датчиком наружной температуры, когда котел самостоятельно уходит в летний режим. При этом индикация
сохраняется. Если бы были проблемы с горелкой или с пламенем, то обязательно бы высветился код ошибки.

Вопрос:

Дизельный котел Китурами при розжиге внезапно пыхнул, пошел белый дым, и больше он не включается. Недавно чистили форсунку от нагара. Что с аппаратом?

Ответ:

Чистки форсунки недостаточно для корректной работы котла. Дизельные котлы должны обязательно хотя бы раз в год проходить профилактический осмотр с настройкой горелки с прибором газоанализатором. Без прибора горелку настроить невозможно. При этом нагар толщиной 2,5 мм снижает КПД котла на 25%, а это лишнее топливо, потраченное зря.

Вопрос:

Котел Turbo 21R потребляет в среднем 270 литров топлива в месяц, отапливая 100 кв. м площади. Мне сказали, что это очень много. Как уменьшить расход?

Ответ:

Данный котел слишком мощный для отапливаемой площади. Также на расход топлива влияет много факторов: качество топлива, качество сгорания топлива, состояние топки и дымохода, степень утепления дома и другие.

Вопрос:

Kiturami Turbo 30 R стал сильно коптить: очень черный дым идет из трубы. Расход топлива сделался огромный – почти тонна ДТ сгорела за три месяца. Надо что-то делать.

Ответ:

Вашему котлу необходима чистка и регулировка горелки с применением прибора газоанализатора. Как известно, 2 мм сажи на теплообменнике снижает КПД котла на 15%.

Вопрос:

Хочу в дизельном напольном котле Kiturami Turbo 21 поменять форсунку на меньшую, в целях экономии. Моя требует 3л солярки в час, а форсунка от Turbo 17 – на литр меньше. Это возможно сделать?

Ответ:

Простая перестановка форсунки на меньшую не решит вашей проблемы. Надо будет перенастраивать насос на другое давление, да и экономия будет незначительная. Более рациональное решение – это настройка горелки.

Вопрос:

Напольный котел Китурами 21 неожиданно остановился – похоже, нет поджига. Полтора месяца назад делали ему чистку, что могло с ним случиться?

Ответ:

Прежде всего, вопрос: где находится дизельное топливо, какова температура его хранения? Если с этим все в порядке, необходим дальнейший осмотр оборудования и определение неполадок в механизме поджига.

Вопрос:

Напольный агрегат Kiturami 2-контурный не запускается – нет поджига. Что я только ни делал – чистил, сменил электроды поджига – бесполезно. И ошибок не пишет, и не работает. Что делать?

Ответ:

Если есть подача топлива и есть искра, но котел все равно не запускается, то необходимо произвести наладку оборудования. Нормальному розжигу может мешать как недостаток кислорода извне, так и чрезмерный поток воздуха.

___________________________________________________________________________

___________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Установка и монтаж котла Бакси Слим
• Регулировки и сервисное обслуживание котла Беретта Чао
• Определение кода ошибок и неисправностей котлов Rinnai
• Ошибки и неисправности газового котла Термет
• Значение кода ошибок и неисправностей котлов Вайлант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс – На вопросы пользователей отвечают мастера
• На вопросы по котлам Electrolux отвечают специалисты

___________________________________________________________________________

___________________________________________________________________________

• Ответы экспертов по ремонту котлов Нова
• Вопросы по сервису котлов Hermann
• Ответы мастеров по обслуживанию котлов Дэу
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего газовый котел АКГВ загорается и сразу же гаснет
• В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
• Из-за чего котел АОГВ зажигается и быстро гаснет
• Как следует устранять на котле Балтгаз ошибку Е01
• В чем поломка, если котел Дани зажигается, но сразу же гаснет
• Почему котел Данко загорается, но быстро тухнет
• Котел Демрад перестал держать давление, в чем неполадка
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как следует устранять на котле Китурами ошибку с кодом 01
• Из-за чего котел Конорд загорается, но сразу же тухнет
• В чем причина, если котел Лемакс зажигается и быстро тухнет
• Из-за чего котел Мимакс зажигается, но резко тухнет?
• Почему котел Очаг зажигается, но сразу же тухнет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сиберия загорается и резко гаснет
• Почему котел Сигнал загорается и резко тухнет
• Из-за чего может шуметь и греться котел Термет
• Почему газовый котел Термотехник зажигается, но внезапно гаснет
• Как можно устранить на котле Термона ошибку Е01
• По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• По какой причине котел Иммергаз не функционирует на ГВС
• Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

• Обвязка котлов отопления
• Котлы СТС
• Котлы КВТ на твердом топливе
• Пеллетный котел Пересвет
• Стальной напольный котел Ратон
• Твердотопливный котел Термология
• Ошибки и неисправности газового котла Термет
• Ремонт котлов Термона
• Ремонт котлов Нова
• Сервис котлов Hermann
• Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с

___________________________________________________________________________

• Обслуживание котлов Дэу
• Неисправности котлов Демрад
• Неисправности котлов Мора
• Ремонт котлов Westen
• Неисправности котлов Иммергаз
• Виды котлов на твердом топливе
• Модели и конструкция комбинированных котлов
• Жидкотопливные и двухконтурные котлы
• Чугунные котлы на каменном угле
• Котлы с моделирующими горелками
• Импортные котлы для систем отопления

Что такое сжигание котла? (с картинками)

`;

Пол Рид

Дата последнего изменения: 03 сентября 2022 г.

Сжигание в котлах — это изучение того, как топливо сжигается в котлах, которые нагревают воду для получения пара. Существует множество применений паровых котлов, включая обогрев химических процессов, паровое отопление зданий и горячее водоснабжение, а также пар для привода электрических турбинных генераторов. Горение – это реакция топлива с кислородом воздуха с выделением тепла, которое используется для производства пара.

Для сжигания в котлах можно использовать различные виды топлива, включая природный газ, мазут и биотопливо, получаемое из отходов растений или животных. Когда топливо распыляется или распыляется в котел с воздухом, катушка зажигания или небольшое пилотное пламя могут воспламенить смесь. При сгорании выделяется большое количество тепла, часть которого нагревает воду до пара, а часть теряется из-за излучения и потерь в дымовых газах. Излучение – это тепловые потери в инфракрасном диапазоне, которые происходят из горячего котла в более прохладное помещение. Потери с дымовыми газами представляют собой нагретые газы, которые удаляются из котла через его дымоход или вентиляционное отверстие.

Владельцы и операторы заинтересованы в максимальном повышении эффективности сжигания котлов. Основные вопросы, которые следует учитывать, – это эффективность сгорания, или насколько хорошо сгорают топливно-воздушные смеси, и как минимизировать тепловые потери. Потери лучистого тепла можно свести к минимуму за счет надлежащей изоляции котла и паропровода. Конструкция котла и элементы управления могут быть использованы для максимизации эффективности сгорания.

Зона сгорания котла обычно имеет трубы, содержащие воду и пар, проходящие через открытую коробку, в которой могут находиться горелки и органы управления. Конструкция трубы может повысить эффективность за счет использования многопроходных систем. Водяные трубы, поступающие в котел, могут сначала пройти через зону дымовых газов, которая забирает часть отработанного тепла и предварительно нагревает воду. Затем трубы могут проходить через зону сгорания более одного раза, чтобы полностью использовать тепло сгорания, что также повышает эффективность.

Эффективность сгорания смеси воздуха и топлива в котле имеет решающее значение для правильной работы котла. Молекуле топлива для полного сгорания требуется теоретическое количество кислорода, но в действительности необходим избыток кислорода из-за различных потерь в зоне горения. Воздух примерно на 21% состоит из кислорода, поэтому несгоревший азот в воздухе также необходимо нагревать в котле и выводить через дымоход. Это дополнительно влияет на эффективность котла и приводит к образованию соединений азота, которые связаны с образованием кислотных дождей и смога.

Слишком много кислорода снижает температуру сгорания в котле, может создавать некоторые нежелательные загрязняющие вещества и требует топлива для нагрева кислорода и азота, которые не используются. Недостаток кислорода может снизить эффективность котла и привести к образованию сажи и других побочных продуктов, которые со временем могут повредить котел. Исследования показали, что мониторинг концентрации кислорода и дымовых газов в дымовых газах и поддержание надлежащей температуры дымовых газов может оптимизировать работу котла.

Небольшие котлы можно отрегулировать вручную с помощью датчиков дымовых газов и термометров дымовых газов, но многие котлы могут использовать автоматическое управление. Котлы могут не работать в одной рабочей точке, но будут иметь разную потребность в паре или рабочие условия, что делает непрактичной ручную настройку эффективности. Старые котлы могут быть оснащены электронным управлением, которое обеспечивает обратную связь с насосами подачи воздуха и топлива, чтобы обеспечить наилучшее соотношение для сгорания.

Узнайте, как сжигание котла создает мощность турбины

21 марта 2014 г.

Промышленные котлы являются неотъемлемой частью системы производства электроэнергии в США. Они буквально несут ответственность за то, чтобы свет оставался включенным для миллионов американцев по всей стране. Котлы выполняют эту важнейшую задачу косвенно, путем преобразования запасенной энергии, содержащейся в источнике топлива, в термодинамическую энергию (в виде пара). Затем термодинамическая энергия используется для питания турбин, которые в конечном итоге создают потребляемую мощность.

Что такое горение и зачем оно нужно котлам?

Чтобы котлы могли создавать термодинамическую энергию, содержащуюся в паре, они должны выделять энергию из источника топлива. Это делается с помощью горения. Горение – это процесс воспламенения и сжигания источника топлива. Когда источник топлива сгорает, он высвобождает энергию в виде тепла, которое затем можно использовать для преобразования воды в пар. Сжигание необходимо для питания котлов.

Система сгорания котла и эффективность ее работы лежат в основе эффективной работы котла. Многие значительные достижения в технологии котлов являются прямым результатом оптимизации системы сжигания и повышения топливной экономичности котла. Чем экономичнее котел, тем ниже стоимость эксплуатации и выше выход энергии.

Типы топлива для котлов

Котлы могут работать на различных источниках горючего топлива. При проектировании системы сжигания котла обычно учитывается стоимость, доступность и эффективность данного источника топлива. Характеристики горения источника топлива также важны, включая такие факторы, как температура горения, выход дыма и золы, а также экологические проблемы. Котлы, использующие возобновляемые источники энергии для сжигания, также становятся все более популярными. Некоторые распространенные источники топлива для котлов включают:

Уголь – Угольные котлы являются наиболее популярным типом промышленных котлов. Уголь был предпочтительным источником топлива для котлов на протяжении большей части их истории и остается наиболее распространенным, особенно в электроэнергетике. Уголь представляет собой богатый, относительно недорогой ресурс, который также можно использовать с высокой эффективностью.

Природный газ – Котлы, работающие на природном газе, становятся все более популярными в Соединенных Штатах, поскольку передовые технологии бурения привели к избытку природного газа. Природный газ также имеет относительно высокое отношение энергии к теплу. Это делает очень эффективным источником топлива.

Нефть – Котлы, работающие на жидком топливе, стали более экономически целесообразным выбором благодаря нефтяному буму в США и, как следствие, более низкой стоимости нефти. Котлы на жидком топливе используются в некоторых промышленных процессах, а также в некоторых жилых и коммерческих целях.

Древесина и кора – Котлы на древесине и коре представляют собой очень популярное решение в области возобновляемого источника топлива. Котлы, сжигающие древесину и кору, особенно полезны в таких отраслях, как бумажная и целлюлозно-бумажная промышленность, которые производят побочные продукты древесины как естественную часть своего основного производственного процесса.

Альтернативные виды топлива – Использование альтернативных видов топлива набирает обороты во многих областях энергетического рынка, в том числе в котлах, работающих на альтернативном топливе. Биодизель и другие виды биотоплива становятся все более популярными по мере того, как все больше компаний и частных лиц становятся экологически ориентированными.

Угольная система

Угольные котлы являются одним из наиболее распространенных типов котлов, используемых в электроэнергетике. Как правило, уголь хранится в угольных бункерах до тех пор, пока он не понадобится для использования. Затем он загружается в угольный питатель, который, в свою очередь, подает уголь в угольный измельчитель.

Как следует из названия, измельчители угля представляют собой оборудование, предназначенное для измельчения угля перед его использованием в котлах. Уголь, естественно, содержит некоторое количество влаги, поэтому угольные мельницы измельчают уголь в мелкий порошок, а затем высушивают влагу с помощью встроенных вентиляторов. Это делает последующее сжигание угля в котлах намного проще и эффективнее.

Системы подачи воздуха и тяги

Чрезвычайно важной частью процесса сгорания является установление и поддержание правильного соотношения воздуха и топлива. Слишком много воздуха потребует дополнительного, ненужного нагрева, в то время как слишком мало воздуха приведет к неполному сгоранию топлива, что приводит к трате топлива и образованию избыточного дыма и сажи.

Поскольку создание и поддержание правильного потока воздуха очень важно, в большинстве котлов используется механическая система тяги, а не естественная тяга, которая подвержена колебаниям. Эта механическая тяга создается одним из трех способов:

Искусственная тяга – Искусственная тяга сама по себе может быть создана одним из трех способов. «Эффект дымохода» возникает, когда газ внутри дымохода менее плотный, чем окружающий воздух. Это приводит к тому, что более плотный окружающий воздух естественным образом поступает в котел и проходит через него, обеспечивая возможность сгорания.

Вторая форма искусственной тяги создается с помощью струи пара или эжектора, направленного на дымовые газы. Это вызывает попадание дымовых газов в дымовую трубу и увеличивает общую скорость газа и тягу в топке.

В третьей форме вытяжного вентилятора используется вытяжной вентилятор (внутренний вентилятор). Вентилятор всасывает дымовые газы из топки в дымовую трубу. Эти три типа искусственной тяги обычно имеют отрицательное давление.

Принудительная тяга – Принудительная тяга создается за счет использования вентилятора принудительной тяги (вентилятора FD) в сочетании с воздуховодом. Воздух обычно проходит через нагреватель, который нагревает воздух и помогает повысить общую эффективность котла. Заслонки обычно используются для регулирования количества воздуха, поступающего в печь в данный момент времени. В отличие от искусственной тяги, принудительная тяга обычно имеет положительное давление.

Сбалансированная тяга – Сбалансированная тяга может быть создана путем использования принудительной тяги и искусственной тяги в сочетании друг с другом. Это нейтрализует положительные и отрицательные эффекты давления двух предыдущих тяг и поддерживает давление в печи на уровне или немного ниже атмосферного давления.

Удаление золы

Естественным побочным продуктом сжигания угля является зола. Это остаточная инертная материя, которую нельзя сжечь. Золу необходимо удалять из котла, а также не допускать ее попадания в общую атмосферу. Котловую золу можно разделить на две категории:

Зола – Зола – это часть золы, которая остается на дне топки. Зольный остаток составляет примерно около 15% от общего количества золы. Зольный остаток можно собирать и транспортировать в места хранения или захоронения.

Летучая зола – Оставшаяся часть золы называется «летучей золой». Как следует из названия, летучая зола присутствует в самом воздухе, особенно в дымовых газах. Летучий газ обычно улавливают с помощью электрофильтров. Электрофильтры создают электростатический заряд с помощью электродов высокого напряжения, которые размещаются на пути дымовых газов. Это ионизирует частицы золы, и они собираются на собирающих электродах, где затем попадают в бункеры для золы и затем могут быть удалены.

Сжигание — один из важнейших процессов использования котлов в производстве электроэнергии. Сгорание облегчает основную функцию котла: превращать воду в пар. В следующих двух статьях нашей серии о производстве электроэнергии мы рассмотрим роль турбин, воды и пара.

:

Топка котла | CleanBoiler.org

Эта страница является информацией от Cleaver-Brooks

ВВЕДЕНИЕ

В этом разделе содержится справочная информация о выбросах котла. Этот раздел не включает характеристики выбросов для отдельных моделей котлов. Для получения дополнительной информации обратитесь к местному уполномоченному представителю.

ЗАГРЯЗНИТЕЛИ И МЕТОДЫ КОНТРОЛЯ

Сжигание стандартных ископаемых видов топлива (природный газ и нефть класса ASTM) в коммерческих и промышленных котлах приводит к следующим девяти выбросам; двуокись углерода, азот, кислород, вода, окись углерода, окись азота, окись серы, летучие органические соединения и твердые частицы. Последние пять продуктов сгорания считаются загрязняющими веществами и, как известно, прямо или косвенно оказывают вредное воздействие на человека и окружающую среду.

В следующем разделе описывается образование и контроль каждого из загрязняющих веществ в коммерческих и промышленных котлах:

• Окись углерода
• Оксиды азота
• Оксиды серы
• Летучие органические соединения/углеводороды
• Твердые частицы

СОЕДИНЕНИЯ АЗОТА (NOx)

Хотя существуют доказательства того, что NOx сам по себе вреден для человека, основная причина, по которой NOx считается экологической проблемой, заключается в том, что он инициирует реакции, которые приводят к образованию озона и кислотным дождям. Озон и кислотные дожди могут повредить ткань, привести к растрескиванию резины, ухудшить видимость, повредить здания, нанести вред лесам и озерам и вызвать проблемы со здоровьем. Контролируя уровни NOx, наряду с другими загрязняющими веществами, можно уменьшить уровни кислотных дождей и озона.

Основными загрязнителями азота, образующимися в котлах, являются оксид азота (NO) и диоксид азота (NO2), вместе именуемые NOx. Вклад различных источников NOx в общие уровни NOx варьируется в зависимости от мегаполисов. В целом вклад мобильных источников в общий уровень NOx колеблется от 60 до 80 процентов: для стационарных источников он колеблется в пределах от 20 до 40 процентов. Значительную часть выбросов NOx от стационарных источников можно отнести к жилым, коммерческим и промышленным источникам, включая промышленные котельные. В промышленных котлах NOx в основном образуются двумя путями; тепловые NOx и топливные NOx: Тепловые NOx образуются, когда азот и кислород в воздухе для горения смешиваются друг с другом при высоких температурах в пламени. Термические NOx составляют большую часть NOx, образующихся при сгорании газов и легких нефтепродуктов.

Топливный NOx образуется в результате реакции азота в топливе с кислородом воздуха для горения. С газовым топливом редко возникают проблемы. Но в маслах, содержащих значительное количество связанного с топливом азота, топливные NOx могут составлять до 50% от общего объема выбросов NOx. Выбросы NOx от котлов зависят от многих факторов. Наиболее важными факторами являются температура пламени и количество азота в топливе. Другими факторами, влияющими на образование NOx, являются избыточный уровень воздуха и температура воздуха для горения.

В то время как температура пламени в первую очередь влияет на термическое образование NOx, количество азота в топливе определяет уровень выбросов NOx из топлива. Топливо, содержащее больше азота, приводит к более высоким уровням выбросов NOx. Большинство технологий контроля NOx для промышленных котлов с потреблением менее 100 MMBtu/ч снижают тепловые NOx и мало влияют на топливные NOx. Топливные NOx наиболее экономично снижаются в коммерческих и промышленных котлах за счет перехода на более чистое топливо (топливо, содержащее меньше связанного с топливом азота), если оно доступно.

ТЕХНОЛОГИИ КОНТРОЛЯ NOx

Средства контроля NOx можно разделить на два типа: методы дожигания и методы контроля горения. Методы дожигания направлены на устранение выбросов NOx после образования, в то время как методы контроля горения предотвращают образование NOx в процессе сжигания. Методы дожигания, как правило, дороже, чем методы регулирования горения, и обычно не используются в котлах с потребляемой мощностью менее 100 млн БТЕ/ч. Ниже приведен список различных методов контроля NOx.

Методы контроля дожигания включают:

• Селективное некаталитическое восстановление
• Селективное каталитическое восстановление
• Методы контроля горения включают:
• Обжиг с низким избытком воздуха
• Мазут с низким содержанием азота
• Модификации горелки
• Впрыск воды/пара
• Рециркуляция дымовых газов

Каждый метод обеспечивает различную степень контроля NOx. Например, при сжигании природного газа сжигание с низким избытком воздуха обычно снижает выбросы NOx на 10 %, рециркуляция дымовых газов — на 75 %, а селективное каталитическое восстановление — на 9 %.0%.

МЕТОДЫ КОНТРОЛЯ ПОСЛЕ СГОРАНИЯ

Селективное некаталитическое восстановление

Селективное некаталитическое восстановление включает впрыскивание восстановителя NOx, такого как аммиак или мочевина, в выхлопные газы котла при температуре приблизительно 1400-1600°F . Аммиак или мочевина расщепляют NOx в выхлопных газах на воду и атмосферный азот. Селективное некаталитическое восстановление снижает выбросы NOx до 70%.

Однако эту технологию крайне сложно применить к промышленным котлам, которые часто модулируют или циклируют. Это связано с тем, что аммиак (или мочевину) необходимо вводить в дымовые газы при определенной температуре дымовых газов. А в промышленных котлах, которые часто модулируют или циклируют, положение выхлопных газов при заданной температуре постоянно меняется. Таким образом, невозможно применять селективное некаталитическое восстановление к промышленным котлам, которые имеют большой динамический диапазон и часто модулируют или циклируют.

Селективное каталитическое восстановление

Селективное каталитическое восстановление включает впрыск аммиака в выхлопные газы котла в присутствии катализатора. Катализатор позволяет аммиаку снижать уровень NOx при более низких температурах выхлопных газов, чем селективное некаталитическое восстановление. В отличие от селективного некаталитического восстановления, при котором выхлопные газы должны иметь температуру примерно 1400-1600°F, селективное каталитическое восстановление можно использовать, когда температура выхлопных газов составляет от 500°F до 1200°F, в зависимости от используемого катализатора. Селективное каталитическое восстановление может привести к снижению NOx до 90%. Однако его использование дорого и редко может быть оправдано по затратам на котлы с потребляемой мощностью менее 100 MMBtu/ч.

МЕТОДЫ КОНТРОЛЯ ГОРЕНИЯ

Методы контроля горения снижают количество выбросов NOx за счет ограничения образования NOx в процессе сгорания. Обычно это достигается за счет снижения температуры пламени. Методы контроля горения более экономичны, чем методы дожигания, и часто используются в промышленных котлах, требующих контроля NOx.

Топление с низким избытком воздуха (LEA)

В качестве фактора безопасности для обеспечения полного сгорания котлы топятся избыточным воздухом. Одним из факторов, влияющих на образование NOx в котле, является избыток воздуха. Высокий уровень избытка воздуха (>45%) может привести к повышенному образованию NOx, поскольку избыток азота и кислорода в воздухе для горения, поступающем в пламя, будут объединяться с образованием тепловых NOx. Сжигание с низким избытком воздуха включает ограничение количества избыточного воздуха, поступающего в процесс горения, чтобы ограничить количество дополнительного азота и кислорода, попадающих в пламя. Ограничение количества избыточного воздуха, попадающего в пламя, достигается за счет конструкции горелки и может быть оптимизировано за счет использования регуляторов кислорода. Сжигание с низким избытком воздуха может использоваться в большинстве котлов и обычно приводит к общему снижению выбросов NOx на 5-10% при сжигании природного газа.

Мазут с низким содержанием азота

При сжигании мазута NOx, образованные азотом, связанным с топливом, могут составлять 20-50% от общего уровня NOx. Одним из методов снижения уровня NOx в котлах, работающих на дистиллятном топливе, является использование мазута с низким содержанием азота. Масла с низким содержанием азота могут содержать в 15-20 раз меньше азота, связанного с топливом, чем стандартное масло № 2 (менее 0,001% азота, связанного с топливом). При сжигании мазута с низким содержанием NOx в жаротрубных котлах с рециркуляцией дымовых газов достигается сокращение выбросов NOx на 60-70% по сравнению с выбросами NOx от стандартных масел № 2. Масло с низким содержанием азота чаще всего используется в южной Калифорнии.

Модификации горелки Модификации горелки для контроля выбросов NOx включают изменение конструкции стандартной горелки для создания большего пламени. Расширение пламени приводит к более низким температурам пламени и меньшему термическому образованию NOx, что, в свою очередь, приводит к снижению общих выбросов NOx. Технология может быть применена к большинству типов и размеров котлов. Он наиболее эффективен при сжигании природного газа и дистиллятного мазута и мало влияет на котлы, работающие на мазуте. Чтобы соответствовать более строгим нормам, модификации горелок должны использоваться в сочетании с другими методами сокращения выбросов NOx, такими как рециркуляция дымовых газов. Если модификации горелок используются исключительно для достижения низкого уровня NOx (30 частей на миллион), это может отрицательно сказаться на рабочих параметрах котла, таких как диапазон регулирования, мощность, уровни CO и эффективность. При выборе технологий контроля выбросов NOx важно учитывать все аспекты производительности котла.

Впрыск воды/пара

Впрыск воды или пара можно использовать для снижения уровня NOx. При впрыскивании воды или пара в пламя температура пламени снижается, тем самым снижая образование термических NOx и общий уровень NOx. Впрыск воды или пара может снизить выбросы NOx до 80% (при сжигании природного газа) и может привести к меньшему снижению выбросов при сжигании нефтепродуктов. Существует практический предел количеству воды или пара, которые могут быть введены в пламя, прежде чем возникнут проблемы с конденсацией. Кроме того, при нормальных условиях эксплуатации впрыск воды/пара может привести к снижению эффективности котла на 3-10%. Часто впрыск воды или пара используется в сочетании с другими методами ограничения выбросов NOx, такими как модификации горелок или рециркуляция дымовых газов.

Рециркуляция дымовых газов

Рециркуляция дымовых газов, или FGR, является наиболее эффективным методом снижения выбросов NOx из промышленных котлов с входной мощностью менее 100 MMBtu/ч. FGR влечет за собой рециркуляцию части относительно холодных выхлопных газов обратно в процесс сгорания, чтобы снизить температуру пламени и уменьшить образование NOx. В настоящее время это наиболее эффективная и популярная технология с низким уровнем выбросов NOx для жаротрубных и водотрубных котлов. Кроме того, во многих случаях для соблюдения нормативных требований не требуется никакого дополнительного оборудования.

Технологии рециркуляции дымовых газов можно разделить на два типа; внешние или индуцированные.

Внешняя рециркуляция дымовых газов использует внешний вентилятор для рециркуляции дымовых газов обратно в пламя. Внешний трубопровод направляет выхлопные газы от дымовой трубы к горелке. Клапан регулирует скорость рециркуляции в зависимости от мощности котла.

Индуцированная рециркуляция дымовых газов использует вентилятор воздуха для горения для рециркуляции дымовых газов обратно в пламя. Часть дымовых газов направляется по воздуховоду или внутри к вентилятору воздуха для горения, где они предварительно смешиваются с воздухом для горения и вводятся в пламя через горелку. Новые конструкции индуцированных FGR, в которых используется интегральная конструкция FGR, становятся популярными среди владельцев и операторов котлов из-за их несложной конструкции и надежности.

Теоретически нет предела объему сокращения NOx с помощью FGR; практически существует физический, допустимый предел. Предел снижения NOx различен для разных видов топлива Ñ 80% для природного газа и 20-25% для стандартного мазута.

Текущие тенденции в технологиях с низким уровнем выбросов NOx заключаются в том, чтобы проектировать котел и оборудование с низким уровнем выбросов NOx как единый комплекс. Комплексное проектирование позволяет специально адаптировать технологию контроля NOx в соответствии с конструктивными особенностями топки котла, такими как форма, объем и тепловыделение. Разрабатывая технологию с низким содержанием NOx в комплексе с котлом, можно устранить и свести к минимуму неблагоприятное воздействие технологии с низким содержанием NOx на рабочие параметры котла (диапазон регулирования, мощность, эффективность и уровни CO).

ВЫБОР НАИЛУЧШЕЙ ТЕХНОЛОГИИ NOx ДЛЯ РАБОТЫ

Какое влияние технология контроля NOx в конечном итоге оказывает на производительность котла? Некоторые средства контроля NOx могут ухудшить производительность котла, в то время как другие средства контроля могут значительно повысить производительность. Аспекты производительности котла, которые могут быть затронуты, включают динамический диапазон, мощность, эффективность, избыток воздуха и выбросы CO.

Несоблюдение всех рабочих параметров котла может привести к увеличению затрат на эксплуатацию и техническое обслуживание, снижению эффективности, повышению уровня CO и сокращению срока службы котла.

В следующем разделе обсуждается каждый из рабочих параметров котла и то, как они связаны с технологиями контроля NOx.

Диапазон регулирования

Выбор технологии с низким уровнем выбросов NOx, которая жертвует диапазоном регулирования, может иметь много неблагоприятных последствий для котла. При выборе регуляторов NOx котел должен иметь динамический диапазон не менее 4:1 или более, чтобы снизить эксплуатационные расходы и количество циклов включения/выключения. Котел, использующий стандартную горелку с диапазоном регулирования 4:1, может включаться до 12 раз в час или 288 раз в день, поскольку котел должен начинать цикл при входной мощности ниже 25%.

При каждом цикле поток воздуха предварительной и последующей продувки отводит тепло от котла и отправляет его в дымовую трубу. Потери энергии могут быть уменьшены за счет использования горелки с большим диапазоном регулирования (10:1), которая поддерживает работу котла даже при низком расходе топлива.

Каждый раз, когда котел выключается, прежде чем он снова включится, он должен пройти определенную последовательность запуска для обеспечения безопасности. Восстановление работоспособности котла занимает от одной до двух минут. Если возникает внезапная потребность в нагрузке, реакцию нельзя ускорить. Поддержание котла в рабочем состоянии обеспечивает быструю реакцию на изменения нагрузки.

Частые циклы также ухудшают работу компонентов котла. Возрастает потребность в техническом обслуживании, увеличивается вероятность отказа компонентов и увеличивается время простоя котла. Таким образом, при выборе регулирования NOx всегда учитывайте диапазон регулирования горелки.

Производительность

При выборе наилучшего контроля NOx мощность и динамический диапазон следует рассматривать вместе, поскольку некоторые технологии контроля NOx требуют снижения номинальных характеристик котла для достижения гарантированного снижения выбросов NOx. Например, формирование пламени (прежде всего расширение пламени для получения более низкой температуры пламени и, таким образом, более низких уровней NOx) может потребовать снижения номинальных характеристик котла, поскольку сформированное пламя может ударяться о стенки топки при более высоких скоростях горения.

Однако требуемая мощность котла обычно определяется максимальной нагрузкой в ​​системе пара/горячей воды. Следовательно, котел может быть слишком большим для типичных условий нагрузки, которые могут возникнуть. Если котел слишком большой, его способность выдерживать минимальные нагрузки без циклов ограничена. Таким образом, при выборе наиболее подходящего регулятора NOx мощность и динамический диапазон следует рассматривать вместе для правильного выбора котла и для удовлетворения общих требований к нагрузке системы.

Эффективность

Некоторые средства контроля выбросов NOx сокращают выбросы за счет снижения температуры пламени, особенно в котлах с входной мощностью менее 100 MMBtu/ч. Уменьшение температуры пламени снижает передачу лучистого тепла от пламени и может снизить КПД котла. Потеря эффективности из-за более низких температур пламени может быть частично компенсирована за счет использования внешних компонентов, таких как экономайзер. Или метод смещения может быть присущ конструкции NOx.

Одной из технологий, которая компенсирует потерю эффективности из-за более низких температур пламени в жаротрубном котле, является рециркуляция дымовых газов. Хотя потеря лучистой теплопередачи может привести к снижению эффективности, рециркулирующие дымовые газы увеличивают массовый расход через котел – таким образом увеличивается конвективный теплообмен в трубных проходах. Увеличение конвективной теплопередачи компенсирует потери лучистой теплопередачи без потери чистой эффективности. При рассмотрении технологии контроля NOx помните, что нет необходимости жертвовать эффективностью ради сокращения выбросов NOx.

Избыточный воздух

Подача избыточного воздуха в котел обеспечивает безопасную работу при сверхстехиометрических условиях. Типичная горелка обычно настраивается на 10–20 % избытка воздуха (2–4 % O2). Контроль NOx, который требует более высоких уровней избыточного воздуха, может привести к тому, что топливо будет использоваться для нагрева воздуха, а не для преобразования его в полезную энергию. Таким образом, возникают повышенные потери дымовой трубы и снижение эффективности котла. Контроль NOx, который требует снижения уровня избыточного воздуха, может привести к недостатку кислорода в пламени и повышению уровня окиси углерода или несгоревших углеводородов. Лучше всего выбрать технологию контроля NOx, которая мало влияет на избыток воздуха.

Выбросы угарного газа (CO)

Высокая температура пламени и точное смешивание воздуха и топлива необходимы для снижения выбросов CO. Некоторые технологии контроля NOx, используемые в промышленных и коммерческих котлах, снижают уровни NOx за счет снижения температуры пламени путем изменения схемы смешивания воздуха и топлива. Более низкая температура пламени и уменьшенная интенсивность перемешивания могут привести к повышению уровня CO.

Комплект принудительной рециркуляции дымовых газов может снизить уровень NOx за счет снижения температуры пламени без увеличения уровня CO. Уровни CO остаются постоянными или снижаются из-за того, что дымовые газы вводятся в пламя на ранних стадиях сгорания и интенсифицируется смешивание топлива с воздухом. Интенсивное перемешивание компенсирует снижение температуры пламени и приводит к более низким уровням CO, чем достигается без FGR. Но уровень CO зависит от конструкции горелки. Не все применения рециркуляции дымовых газов приводят к снижению уровня CO.

Общая производительность

При выборе наилучшего пакета управления с низким уровнем выбросов NOx следует учитывать общую производительность котла. Рассмотрим приложение. Изучите все характеристики технологии управления и влияние технологии на производительность котла. Технология контроля NOx, которая приводит к максимальному сокращению NOx, не обязательно является наилучшей для применения или лучшей для широкого диапазона регулирования, адекватной производительности, высокой эффективности, достаточного избытка воздуха или более низкого уровня CO. Более новые технологии с низким содержанием NOx обеспечивают снижение NOx без ущерба общая производительность котла.

СОЕДИНЕНИЯ СЕРЫ (SOx)

Основная причина, по которой соединения серы, или SOx, классифицируются как загрязняющие вещества, заключается в том, что они реагируют с парами воды (в дымовых газах и атмосфере) с образованием тумана серной кислоты. Серная кислота в воздухе была обнаружена в тумане, смоге, кислотных дождях и снеге. Серная кислота также была обнаружена в озерах, реках и почве. Кислота чрезвычайно агрессивна и вредна для окружающей среды.

При сжигании топлива, содержащего серу (главным образом нефти и угля), образуются загрязнители в виде SO2 (диоксида серы) и SO3 (триоксида серы), которые вместе называются SOx (оксиды серы). Уровень выбросов SOx напрямую зависит от содержания серы в топливе. Уровень выбросов SOx не зависит от размера котла или конструкции горелки. Обычно около 95% серы в топливе будет выбрасываться в виде SO2, 1-5% в виде SO3 и 1-3% в виде сульфатных частиц. Сульфатные частицы не считаются частью общих выбросов SOx.

Исторически сложилось так, что загрязнение SOx контролировалось либо рассеиванием, либо восстановлением. Рассеивание предполагает использование высокой дымовой трубы, которая позволяет выбрасывать загрязняющие вещества высоко над землей и над любыми окружающими зданиями, горами или холмами, чтобы ограничить выбросы SOx на уровне земли. Сегодня одного рассеивания недостаточно для удовлетворения более строгих требований к выбросам SOx; также должны применяться методы сокращения.

Методы сокращения выбросов SOx включают переход на топливо с низким содержанием серы, десульфурацию топлива и использование системы десульфурации дымовых газов (ДДГ). Десульфурация топлива, которая в первую очередь относится к углю, включает удаление серы из топлива перед сжиганием. Десульфуризация дымовых газов включает использование скрубберов для удаления выбросов SOx из дымовых газов.

Системы десульфурации дымовых газов подразделяются на нерегенерируемые и регенерируемые. Нерегенерируемые системы ДДГ, наиболее распространенный тип, приводят к образованию отходов, требующих надлежащей утилизации. Регенерируемая ДДГ превращает побочный продукт отходов в товарный продукт, такой как сера или серная кислота. Сокращение выбросов SOx на 90-95% может быть достигнуто с помощью ДДГ. Десульфурация топлива и ДДГ в основном используются для сокращения выбросов SOx для крупных коммунальных котлов. Как правило, технология не может быть оправдана с точки зрения затрат на промышленных котлах.

Для пользователей промышленных котлов использование топлива с низким содержанием серы является наиболее экономически эффективным методом сокращения выбросов SOx. Поскольку выбросы SOx в первую очередь зависят от содержания серы в топливе, сжигание топлива, содержащего минимальное количество серы (дистиллятное масло), может обеспечить сокращение выбросов SOx без необходимости установки и обслуживания дорогостоящего оборудования.

УГАРНЫЙ МОДУЛЬ (CO)

Угарный газ является загрязняющим веществом, которое легко усваивается организмом и может нарушать способность гемоглобина переносить кислород. Нарушение гемоглобина в организме приводит к снижению поступления кислорода к мозгу, сердцу и тканям. Даже кратковременное чрезмерное воздействие угарного газа может быть критическим или смертельным для людей с заболеваниями сердца и легких. Он также может вызывать головные боли и головокружение у здоровых людей.

Во время сгорания углерод в топливе окисляется в ходе ряда реакций с образованием двуокиси углерода (CO2). Однако на практике редко достигается 100-процентная конверсия углерода в CO2, и некоторая часть углерода окисляется только до промежуточной стадии, монооксида углерода.

Старые котлы обычно имеют более высокий уровень CO, чем новое оборудование, потому что CO только недавно стал проблемой, а старые горелки не были предназначены для достижения низкого уровня CO. В современном оборудовании высокие уровни выбросов окиси углерода в первую очередь являются результатом неполного сгорания из-за плохой конструкции горелки или условий горения (например, неправильное соотношение воздуха и топлива) или, возможно, негерметичной печи. Благодаря надлежащему обслуживанию горелки, проверкам, эксплуатации, модернизации оборудования или использованию комплекта контроля кислорода образование монооксида углерода можно контролировать на приемлемом уровне.

ТВЕРДЫЕ ВЕЩЕСТВА (ТЧ)

Выбросы твердых частиц (ТЧ) из источников горения состоят из множества различных типов соединений, включая нитраты, сульфаты, углерод, оксиды и любые несгоревшие элементы в топливе. Твердые загрязняющие вещества могут вызывать коррозию, быть токсичными для растений и животных и вредными для человека.

Выбросы твердых частиц обычно подразделяются на две категории: PM и PM10. PM10 – это твердые частицы диаметром менее 10 микрон. Все твердые частицы могут представлять проблему для здоровья. Однако наибольшую озабоченность вызывают PM10 из-за их способности обходить естественную систему фильтрации организма.

Выбросы ТЧ в первую очередь зависят от сорта топлива, сжигаемого в котле. Как правило, уровни содержания твердых частиц в природном газе значительно ниже, чем в маслах. Дистиллятные масла обеспечивают гораздо более низкие выбросы твердых частиц, чем остаточные масла.

При сжигании мазута уровни твердых частиц в основном зависят от четырех компонентов топлива: серы, золы, углеродистого остатка и асфальтенов. Эти компоненты присутствуют в жидком топливе, особенно в остаточных маслах, и оказывают большое влияние на выбросы твердых частиц. Зная уровни компонентов топлива, можно оценить выбросы твердых частиц для масла.

Методы контроля твердых частиц различаются для разных типов и размеров котлов. Для коммунальных котлов обычно используются электрофильтры, скрубберы и рукавные фильтры. Для промышленных и коммерческих котлов наиболее эффективным методом является использование чистого топлива. Уровни выбросов твердых частиц можно снизить путем перехода с остаточного топлива на дистиллятное масло или путем перехода с дистиллятного масла на природный газ. Кроме того, за счет правильной установки, регулировки и технического обслуживания горелки выбросы твердых частиц можно свести к минимуму, но не до такой степени, которой можно добиться за счет перехода на другой вид топлива.

ЛЕТУЧИЕ ОРГАНИЧЕСКИЕ СОЕДИНЕНИЯ (ЛОС)/УГЛЕВОДОРОДЫ (УВ)

Летучие органические соединения или ЛОС представляют собой соединения, содержащие комбинации углерода, водорода и иногда кислорода. ЛОС легко испаряются после выброса в воздух и вызывают озабоченность из-за их роли в образовании озона на уровне земли. Что касается производительности котла, их часто называют углеводородами и обычно делят на две категории – метановые и неметановые.

Образование летучих органических соединений в коммерческих и промышленных котлах в первую очередь является результатом плохого или неполного сгорания из-за неправильной установки и регулировки горелки. Для контроля выбросов ЛОС из коммерческих и промышленных котлов вспомогательное оборудование не требуется; Надлежащее техническое обслуживание блока горелки/котла позволит свести к минимуму выбросы летучих органических соединений. Надлежащее техническое обслуживание включает в себя поддержание соотношения воздух/топливо на уровне, указанном производителем, наличие надлежащего давления воздуха и топлива в горелке и поддержание давления распыляющего воздуха на мазутных горелках на правильном уровне. Ненадлежащее техническое обслуживание котла/горелки может привести к тому, что уровни летучих органических соединений в 100 раз превысят нормальные уровни.

ЕДИНИЦЫ УРОВНЯ ВЫБРОСОВ

В этом разделе описаны различные единицы измерения уровней выбросов. Уровни выбросов могут быть представлены во многих различных единицах в зависимости от того, основано ли измерение на объеме или массе.

КОРРЕКТИРОВКА ВЫБРОСОВ НА 3% КИСЛОРОДА (15% ИЗБЫТОЧНОГО ВОЗДУХА)

Следующее уравнение показывает, как скорректировать показания выбросов до 3% кислорода (15% избытка воздуха). Поскольку котлы не всегда работают при 3% кислорода, необходимо преобразовать значения ppm, измеренные при различных уровнях избытка воздуха, в 3% кислорода для сравнения и соблюдения нормативных требований. Чтобы скорректировать уровни выбросов до 3% кислорода, которые относятся к уровням избытка воздуха, отличным от 3%, используйте следующее уравнение.

Пример: Каков уровень NOx с поправкой на 3% кислорода для измеренного уровня 27 частей на миллион при 7,1% кислорода?

ПЕРЕВОД ВЫБРОСОВ МЕЖДУ Ч/МЛН В ФУНТЫ/ММБТЕ

Хотя уровни выбросов могут быть указаны во многих различных единицах, наиболее распространенными являются промилле (с поправкой на 3% кислорода) и фунты/ММБТЕ. Преобразование между этими двумя типами единиц измерения очень простое, однако оно зависит от типа топлива и уровня избытка воздуха.

РАСЧЕТ ГОДОВЫХ ВЫБРОСОВ ДЛЯ ПРОМЫШЛЕННЫХ КОТЛОВ

Многие положения поправок к Закону о чистом воздухе 1990 г. оценивают воздействие источников загрязнения на основе потенциальных годовых выбросов (обычно выражаемых в тоннах в год или т/год). При работе с промышленными котлами потенциальные ежегодные выбросы NOx вызывают озабоченность и часто должны рассчитываться. Ниже приведен пример расчета потенциальных годовых выбросов NOx для промышленных котлов.

Чтобы определить годовые выбросы NOx для промышленного котла, необходимо знать три параметра:

• Коэффициент выбросов NOx для котла.
• Максимальная номинальная мощность котла.
• Максимально допустимое количество часов работы котла.

После получения приведенной выше информации можно использовать следующее уравнение для определения годовых выбросов.

Коэффициент выбросов x Мощность котла x Годовые часы работы = Общие годовые выбросы

Например, расчет общих годовых выбросов NOx для котла мощностью 800 л.с., работающего 24 часа в сутки, 365 дней в году и имеющего уровень NOx 110 ppm будет следующим.

Коэффициент выбросов = 0,13 фунта/млн БТЕ (110 частей на миллион = 0,13 фунта/млн БТЕ)

Мощность котла = 33,5 млн БТЕ/ч (на основе эффективности 80 %)

Годовые часы работы = 8760 часов/год (24 часа в день x 365 дней/год)

Подстановка этих данных в предыдущее уравнение дает годовые выбросы NOx для этого конкретного котла, которые составляют 19,1 т/год.

СТАНДАРТЫ ЭФФЕКТИВНОСТИ НОВЫХ ИСТОЧНИКОВ

Федеральное агентство по охране окружающей среды установило национальные единые правила для конкретных источников посредством Стандартов производительности новых источников, или NSPS, которым должны соответствовать все применимые источники. Стандарты, устанавливающие минимальные требования к отдельным источникам, касаются примерно 65 категорий новых или модифицированных стационарных источников, включая промышленные котлы.

NSPS для промышленных котлов регулируют уровни NOx, SOx и твердых частиц. Регулируемые загрязняющие вещества и требования различаются для разных видов топлива и размеров котлов. В настоящее время существует три категории NSPS:

• Котлы с потребляемой мощностью более 250 MMBtu/ч
• Котлы с производительностью от 100 до 250 млн БТЕ/ч
• Котлы с производительностью от 10 до 100 млн БТЕ/ч

NSPS для малых котлов применяются ко всем новым, модифицированным или реконструированным котлам с потребляемой мощностью от 10 до 100 MMBtu/ч, строительство, модификация или реконструкция которых начались после 9 июня., 1989. NSPS для малых котлов устанавливает стандарты выбросов SOx и твердых частиц для котлов, работающих на угле, дистилляте и мазуте, а также на древесине. NSPS малых котлов также устанавливает требования к ведению учета использования топлива для всех видов топлива, включая природный газ.

Требования к ведению учета и стандарты соответствия для различных выбросов зависят от типа сжигаемого топлива и размера котла.

Убедитесь, что ваш котел соответствует Стандартам производительности нового источника, так как несоблюдение может привести к штрафам и/или принудительному отключению котла.

Веб-сайт Cleaver Brooks: www.cleaver-brooks.com

Источник: веб-сайт Cleaver Brooks, 01 сентября.

Насущный вопрос – Talkin’ Trash With UHN

Дата: 3 декабря 2013 г. Автор: Майк Курц 1 комментарий

Возможно, вы заметили, что на улице начинает холодать, и вы торопитесь добраться до тепла дома и даже до работы! Этот пост будет посвящен тому, как мы производим тепло для зданий и как мы можем экономить энергию в тепловых установках. Основным компонентом системы отопления здания является котельная, обычно группа из двух или более котлов. Котел представляет собой закрытый сосуд, в котором вода или другая жидкость (например, гликоль) нагревается, производя либо пар, либо горячую воду/гликоль. В котлах могут использоваться различные виды топлива, в том числе природный газ, нефть, биомасса, уголь, ядерное деление и т. д. Котлы на объектах UHN обычно работают на природном газе, а нефть выступает в качестве резервного источника топлива на случай перебоев с подачей газа.

Горячая вода из котельной может использоваться в нагревательных змеевиках приточно-вытяжных установок, радиаторах и бытовых водонагревателях. Гликоль обычно добавляют в воду для отопительных котлов, когда существует риск замерзания в вентиляционных установках. Паровые котлы могут обслуживать многие из тех же нагрузок, что и водогрейные котлы, но также могут выполнять технологические нагрузки, такие как стерилизация и увлажнение.

На рисунке ниже показан упрощенный пример жаротрубного парового котла с двумя проходами горячего газа. Пар образуется, когда горячие дымовые газы из горелки проходят по трубам в сосуде с водой. Я не буду вдаваться во всю семантику проектирования, управления и эксплуатации котла, а просто постараюсь коснуться нескольких способов экономии энергии на котельной.

Источник: http://www.spiraxsarco.com/resources/steam-engineering-tutorials/the-boiler-house/shell-boilers.asp

• Сокращение отходов

Правило номер один в области энергосбережения — устранить потери, прежде чем внедрять кучу новых модных технологий для повышения эффективности. Это означает проведение паровых аудитов на наличие утечек, техническое обслуживание конденсатоотводчиков, изоляцию труб, отключение или установку ненужного отопительного оборудования, минимизацию выбросов кондиционированного воздуха и т. д.

• КПД котла

Эффективность котла частично определяется количеством «проходов» горячих дымовых газов через теплоноситель перед выходом через дымовую трубу. Чем дольше продукты сгорания контактируют с теплоносителем, тем больше энергии удаляется и тем ниже будет температура дымовых газов. Котлы с 4 проходами и более, как правило, имеют самый высокий КПД.

Некоторые котлы сконструированы таким образом, что от дымовых газов извлекается столько тепла, что температура дымовых газов падает ниже температуры точки росы и вода начинает конденсироваться. Обычно это достигается за счет использования дымовых газов для предварительного нагрева поступающей подпиточной воды. Эти котлы специально разработаны для работы с коррозионно-активным конденсатом дымовых газов и имеют более высокую цену по сравнению с котлами без конденсации. Конденсационные котлы могут достигать эффективности более 90%, поэтому дополнительные инвестиции могут быть оправданы.

• Бесрычажные элементы управления

Эффективность сгорания зависит от соотношения топлива и воздуха во время сгорания. Если вы добавите слишком много кислорода, избыточное тепло будет поглощаться стеком. Недостаток кислорода приводит к частичному сгоранию, что приводит к трате топлива. Большинство горелок имеют общий приводной двигатель с рядом механических соединений, соединяющих топливный клапан и воздушную заслонку для поддержания соотношения топлива и воздуха (см. фото). Эти соединения работают, но не обладают достаточной гибкостью для обеспечения контроля на всем диапазоне стрельбы и могут быть ненадежными, что приводит к быстрому выходу из строя. Бесрычажная горелка имеет два независимых приводных двигателя, которые приводят в действие топливный и воздушный клапаны, управляемые микропроцессором на основе непрерывных показаний кислорода, СО и СО2. Эти системы способны регистрировать и оптимизировать рабочие условия с течением времени и поддерживать минимальный уровень избыточного кислорода. Переход на бесрычажную систему управления горелкой позволяет сэкономить до 15 % газа.

Для водогрейных котлов, которые в основном обслуживают тепловые нагрузки, эффективность может быть повышена за счет снижения температуры вырабатываемой горячей воды. В теплый осенне-зимний день нагревательному змеевику может не потребоваться вода температурой 180F для удовлетворения требований к температуре помещения. Обычно используется линейный график, определяющий температуру котловой воды на основе показаний температуры наружного воздуха с заданным минимальным заданным значением температуры котловой воды. При существующей котельной важно обеспечить, чтобы температура обратной воды котла не снижалась до точки конденсации дымовых газов в котле. Котел, не предназначенный для конденсации, может быть поврежден коррозией.

• Управление продувкой котла

В паровых котлах осадки и примеси, растворенные в питательной воде, остаются после процесса кипения. Эти примеси со временем накапливаются, и их необходимо периодически удалять, чтобы избежать образования шлама и повреждения котла. Обычно скопившийся материал удаляют поверхностной продувкой (удаление пленки с поверхности воды) и донной продувкой (удаление шлама со дна сосуда). Часто эти процессы выполняются вручную один раз в смену или на основе наблюдаемых условий котла. Однако каждый раз, когда выполняется продувка, большое количество тепла уходит в канализацию. Доступны контроллеры, которые непрерывно контролируют электропроводность котловой воды и автоматически запускают цикл продувки, когда того требуют условия. Это может сократить количество циклов продувки до необходимого минимума и, таким образом, уменьшить количество тепла, отводимого в канализацию.

• Рекуперация тепла

Эффективность может быть достигнута путем извлечения полезного тепла как из дымовых газов, так и из продувочной воды котла. Рекуперация тепла может варьироваться от простого теплообменника в баке продувочной воды до строго контролируемых систем рекуперации конденсации дымовых газов. Систему, которая извлекает тепло из дымовых газов и передает его питательной воде котла, обычно называют экономайзером.

В настоящее время UHN разрабатывает замену существующим паровым котлам в Bickle Centre. Котлы не очень большие, поэтому некоторые из вышеперечисленных технологий экономически нецелесообразны. Целевые функции включают: уменьшение размеров котлов для соответствия текущим нагрузкам, указание блоков с наивысшей эффективностью для требований проекта, обязательное использование бесрычажных средств управления и изучение потенциала для автоматического управления продувкой и системы экономайзера.

Оцените это:

Топочные газы в вашем доме – что нужно знать об утечках продуктов сгорания

ПОПАДАЮТ ЛИ ГАЗЫ В ВАШ ДОМ?

Есть ли в вашем доме какие-либо из этих приборов для сжигания топлива?

• Газовая печь, котел или водонагреватель
• Печь на жидком топливе, котел или водонагреватель
• Дровяная печь или камин
• Переносные обогреватели на пропане, природном газе или керосине
• Прочие устройства для сжигания топлива (например, газовая плита)

Если да, то при сгорании топлива будут выделяться тепло и дымовые газы. Обычно эти продукты горения, которые могут включать как видимый дым, так и различные невидимые газы, выводятся наружу через дымоход или вентиляционную трубу. К сожалению, в некоторых случаях они могут вместо этого убежать в ваш дом, где они могут вызвать различные проблемы со здоровьем и другие проблемы.

Выброс продуктов сгорания — это термин, используемый для описания нежелательного проникновения продуктов сгорания в ваш дом. Участвующие количества обычно невелики; тем не менее, каждый год в некоторых домах действительно происходят серьезные или долгосрочные случаи разлива топлива, иногда с серьезными или трагическими последствиями. Вам будет предоставлена ​​важная информация о утечках продуктов сгорания, которая предупредит вас о некоторых индикаторах и наметит практические шаги, которые вы можете предпринять для снижения рисков. Короче говоря, информация, найденная здесь, предназначена для того, чтобы научить вас способам предотвращения попадания дымовых газов в ваш дом.

ПОЧЕМУ БЕЗОПАСНОСТЬ?

Поскольку токсичные соединения могут присутствовать в дымовых газах, присутствие этих газов в бытовом воздухе может привести к проблемам, начиная от неприятных головных болей и заканчивая серьезными заболеваниями, отравлением угарным газом (CO) и даже смертью.

Токсичные и другие вредные вещества, которые могут быть обнаружены в дымовых газах, включают:

• Оксид углерода (бесцветный, без запаха и чрезвычайно токсичный)
• Полициклические ароматические углеводороды
• Альдегиды
• Несгоревшие углеводороды
• Оксиды серы
• Оксиды азота
• Твердые частицы (например, сажа)
• Углекислый газ и водяной пар – оба присутствуют в больших количествах и, хотя относительно безвредны, могут создавать дискомфорт в помещении или способствовать проблемам с влажностью в доме

Точный состав и характеристики дымовых газов зависят от нескольких факторов. К ним относятся тип сжигаемого топлива, тип используемой технологии горелки, тип используемой системы вентиляции и состояние вашей системы отопления. Серьезность их воздействия на ваш дом и жильцов зависит от этих предметов, а также от того, сколько свежего воздуха циркулирует в вашем доме.

ВЕНТИЛЯЦИЯ И УТЕЧКА

Если все идет как надо

Типичная система воздушного отопления на жидком или газовом топливе схематично показана на рис. 1. При работе система генерирует два отдельных потока воздуха:

1)  Воздух для горения

В зависимости от типа отопительного оборудования воздух, необходимый для горения, может подаваться в оборудование из окружающего помещения или поступать непосредственно снаружи дома. Отопительное оборудование предназначено для полного удаления продуктов сгорания из вашего дома.

Рисунок 1  Основные потоки воздуха в системе принудительного воздушного отопления

Текстовая версия

Рис. 1. Основные потоки воздуха в системе принудительного воздушного отопления: Изображение печи, на которой синие стрелки обозначают возвращение холодного воздуха из дома, поднимающегося вверх через теплообменник, нагревание и подачу обратно в дом. Воздух для горения и циркулирующий воздух, показанные серой и черной стрелками, проходят через печь во время ее работы, но никогда не смешиваются с потоками возвратного и приточного воздуха.

Рис. 2 Текстовая версия

Рис. 2. Утечка продуктов горения из входа разбавляющего воздуха газовой печи с естественной тягой: На изображении печи синими стрелками показаны холодный воздух, возвращающийся из дома, поднимающийся вверх через теплообменник, нагревающийся и подаваемый обратно в топку. дом. Воздух для горения в доме, показанный двумя серыми стрелками, а затем черным при прохождении через теплообменник, встречается с дымовыми газами, отходящими из дымохода, представленными большой белой стрелкой, в результате чего дымовые газы попадают в дом.



2)  Циркуляционный воздух

Тепло, вырабатываемое обогревательным оборудованием, передается в жилые помещения дома. В системе принудительной вентиляции это достигается за счет циркуляции нагретого бытового воздуха. Более холодный воздух возвращается в топку, нагревается в теплообменнике и по отопительным каналам возвращается в дом. В правильно работающей печи с принудительной вентиляцией воздух для горения и циркулирующий воздух проходят через печь во время ее работы, но никогда не смешиваются (как показано на рисунке 1).

Водяные системы отопления — системы, которые обычно используют воду и радиаторы для распределения тепла — не имеют циркулирующего воздушного потока. Однако они требуют такой же подачи воздуха для горения и удаления дымовых газов, что и системы с принудительной подачей воздуха.

Аналогичным образом, водонагреватели, камины и дровяные печи, работающие на газе или жидком топливе, требуют наличия воздуха для горения, и все они требуют, чтобы дымовые газы выбрасывались наружу.

Когда что-то идет не так

К сожалению, системы сжигания не всегда работают должным образом, и результатом может быть утечка топлива.

Иногда эта утечка очевидна — например, если у вас есть дровяная печь или камин, вы можете иногда видеть дым, выходящий в комнату. Или, если у вас есть темное пятно на стене над вашим камином, это может указывать на попадание продуктов сгорания в комнату при запуске или во время использования. В других случаях утечка может быть не столь очевидной, отчасти потому, что оборудование для обогрева помещений и водонагреватель обычно располагаются вдали от основных жилых помещений дома и горят относительно чисто. Кроме того, многие газы сгорания, особенно природного газа и пропана, трудно обнаружить, поскольку они невидимы и практически не имеют запаха.

Три основных фактора, работая по отдельности или вместе, могут создать условия, способствующие утечке продуктов горения в вашем доме. В дополнение к этим факторам иногда могут быть виноваты необычные ветры.

Фактор 1: Проблемы с дымоходом/вентиляцией

Работа дымохода заключается в удалении продуктов сгорания из вашего дома. Однако ваш дымоход не будет работать должным образом, если он плохо спроектирован, плохо установлен или плохо обслуживается. Есть много причин неадекватной работы дымохода или выхода из строя. Вот несколько примеров:

• Размер дымохода может быть неподходящим — слишком маленьким для работы или слишком большим, чтобы поддерживать достаточную тягу.
• Препятствия, такие как птичьи гнезда, мертвые животные, битые кирпичи, обрушившиеся вкладыши и лед, могут блокировать поток воздуха в дымоходе.
• Неправильное окончание (расположение или высота) дымохода или отвода продуктов сгорания может привести к тому, что они попадут в зону повышенного давления.
• Коррозия может стать проблемой в результате образования конденсата или некачественной конструкции или установки.
• Неизолированный дымоход на наружной стене вызывает особую озабоченность, потому что он может стать очень холодным при отсутствии дымовых газов. Это может привести к конденсации влаги из воздуха. Когда дымоход впервые заполняется влажными дымовыми газами, конденсация может увеличиваться, по крайней мере, до тех пор, пока дымоход не прогреется. Конденсация может привести к повреждению материалов в дымоходе и образованию льда. Это, в свою очередь, приводит к таким проблемам, как осыпание кирпичей и керамических футеровок дымоходов, деформация металлических футеровок, трещины и протечки, засоры и плохая тяга.

Фактор 2: Проблемы с оборудованием

Приборы для сжигания топлива в вашем доме состоят из нескольких компонентов и, как и дымоходы, должны быть хорошо спроектированы, правильно установлены и регулярно обслуживаться. В противном случае механические проблемы могут помешать надлежащему отводу дымовых газов.

Например, плохо обслуживаемая или поврежденная горелка печи или котла может привести к неполному сгоранию топлива, что приведет к низкой температуре горелки. Это может затем вызвать первоначальную утечку при запуске. С другой стороны, частично заблокированный или очень холодный дымоход также может способствовать утечке (см. рис. 2).

Фактор 3: Проблемы с давлением

Зимой мы закрываем наши дома. В то же время мы используем вытяжные вентиляторы и множество других устройств, которые выкачивают воздух из дома. На самом деле, многие бытовые приборы, особенно камины, выбрасывают значительное количество воздуха, даже когда они не работают. В результате давление воздуха в помещении падает ниже давления воздуха снаружи, и в доме разгерметизируется. По мере того как внутреннее давление пытается выровняться с наружным, свежий наружный воздух всасывается в дом через отверстия, такие как трещины и зазоры вокруг окон, дверей и преднамеренные отверстия в конструкции здания.

Если давление в вашем доме слишком сильно разгерметизировано, воздух может подсасываться обратно (т. е. поток воздуха меняется на противоположный) через дымоход или вентиляционную систему, особенно в отопительных приборах с естественной тягой. В оборудовании с естественной тягой используется плавучесть для перемещения нагретых продуктов сгорания вверх по дымоходу или вентиляционному отверстию без использования вентиляторов. Когда это происходит, воздух течет вниз по дымоходу, а не вверх — состояние, известное как обратная тяга (см. рис. 3). Если вы когда-либо открывали заслонку камина перед тем, как зажечь камин, и чувствовали, как большой поток холодного воздуха входит в комнату, вы столкнулись с обратной тягой.

Рисунок 3  – Обратная тяга из-за разгерметизации

Текстовая версия

Рис. 3. Дом с обратной тягой из-за разгерметизации Изображение двухэтажного дома, в котором воздух выводится из дома через вытяжные вентиляторы в ванной и кухне, центральную систему кондиционирования и сушилку для белья. Дом показан как бы сжатым из-за разгерметизации. Стрелки спускаются вниз по дымоходу печи и резервуара для горячей воды и обозначают обратную тягу выхлопных газов, поступающих на нижний уровень.



Обратная тяга наиболее распространена во время цикла «выключения» топочного устройства. Если прибор запускается во время обратной тяги, нисходящий поток воздуха в дымоходе может быть трудно обратить вспять. Разлив продуктов сгорания может сохраняться после пуска столько времени, сколько требуется для реверсирования обратной тяги. В домах, где цикл «включения» короткий, а дымоход не изолирован и не отапливается, этот тип пускового протекания может происходить часто, поскольку дымоход имеет мало возможностей для нагрева и создания хорошей тяги. Например, при сжигании дров продукты горения при пуске особенно грязные, поэтому даже незначительные разливы такого типа следует считать нежелательными. В некоторых случаях обратная тяга может иметь место и при работающем топочном устройстве, например, в камине с тлеющим огнем. (см. раздел Как насчет дровяных каминов ?)

ПРЕДОТВРАЩЕНИЕ РАЗЛИВОВ ГОРЕНИЯ

Как говорится, профилактика – лучшее лекарство. Некоторые из действий, описанных ниже, будет легче реализовать, если вы строите, ремонтируете или заменяете существующее оборудование. Даже если это не так, вы все равно можете многое сделать.

Обслуживание ваших устройств для сжигания топлива

Начните ежегодное техническое обслуживание всех ваших устройств для сжигания топлива. Получите помощь, чтобы сделать это от квалифицированного специалиста. Обслуживающий персонал должен проверить теплообменник на наличие утечек, признаков утечки при запуске и наличия конденсата в дымоходах.

Техническое обслуживание должно включать в себя настройку — правильно настроенный прибор для сжигания редко производит CO, что является наиболее серьезной угрозой. При необходимости отрегулируйте свое нагревательное оборудование так, чтобы оно работало с циклами продолжительностью шесть минут или дольше (чтобы свести к минимуму пусковые утечки). Помните, что тщательная проверка технического обслуживания может стоить немного больше, чем простая чистка, но это хорошо потраченные деньги.

Осмотр и техническое обслуживание дымохода

Засоренный дымоход не будет выпускать дымовые газы вашего оборудования. Попросите профессионала проверить, что ваш дымоход не имеет трещин и не содержит препятствий, таких как осколки битого кирпича, лед или мертвые животные. Эта проверка должна выполняться регулярно в рамках ежегодного или двухгодичного обслуживания.

Обновите свой дымоход

Поговорите со специалистами по дымоходам, чтобы узнать, как можно улучшить производительность вашего дымохода. Если вы строите или ремонтируете, постарайтесь, чтобы новый дымоход располагался на внутренней стене, чтобы он оставался теплым.

Попросите специалиста оценить подачу воздуха для ваших топочных устройств. Помните, что даже правильно спроектированный воздуховод для горения сам по себе не решит проблемы утечки или обратной тяги; также должны быть решены проблемы с дымоходом и разгерметизацией.

Модернизация вашего устройства

При замене существующего оборудования или покупке нового инвестируйте средства в устройства, которые менее склонны к утечке. Приборы с принудительной тягой, которые полагаются на вентилятор для принудительной вентиляции дымовых газов, более устойчивы к утечке. Герметичные устройства для сжигания, использующие технологию прямой вентиляции, изолируют воздух для горения и дымовые газы от жилых помещений с помощью отдельных герметичных трубопроводов, что еще больше ограничивает возможность утечки. Спросите совета у продавца.

Избегайте условий, ведущих к обратной тяге

При небольшой осторожности условия, которые могут привести к обратной тяге, можно свести к минимуму, уменьшив перепады давления внутри и снаружи.
Например:

• Будьте осторожны при одновременном использовании нескольких мощных вытяжных устройств, таких как кухонная вытяжка большой мощности и сушилка для белья.
• Если вы устанавливаете новый топ с мощным вытяжным вентилятором, обратитесь за советом к специалисту, как сбалансировать его на стороне подачи воздуха.
• Избегайте комбинаций приборов, которые могут создать условия разгерметизации, например печь с естественной тягой и вытяжной вентилятор.
• Если ваша печь, котел или водонагреватель заключены в маленькое отдельное помещение, позвольте воздуху свободно перемещаться между техническим помещением и остальной частью дома. Ответом могут быть двери с жалюзи или установленные дверные/стеновые решетки.
• Если у вас есть система отопления с принудительной подачей воздуха, убедитесь, что вы не забираете возвратный воздух из непосредственной близости от ваших приборов сгорания. Также убедитесь, что дверца поддува на вашей печи на месте, а отверстие воздушного фильтра достаточно закрыто рамой воздушного фильтра или запечатано.

ЧТО О ДРОВЯНЫХ КАМИНАХ?

Дровяные камины могут представлять серьезную опасность утечки при горении, и к ним следует относиться с большим уважением. Большинство людей, у которых есть камин, испытывают небольшие клубы дыма, когда горит огонь. Они могут не знать, что тлеющие угли угасающего костра могут выделять высокие концентрации CO. Это происходит потому, что при догорании огня выделяется мало тепла; тяга в дымоходе может быть очень слабой, и CO легко проникает в дом, иногда после того, как жильцы ложатся спать.

Меры по обеспечению безопасности камина включают уход за дымоходом, предупредительные устройства и предотвращение условий, способствующих возникновению обратной тяги. Дополнительный приток воздуха с улицы должен всегда обеспечиваться, пока камин сильно горит или тлеет. Держите дверцы камина плотно закрытыми, пока пламя догорает, также может помочь уменьшить вероятность утечки. Подумайте о том, чтобы добавить плотно закрывающиеся двери, если их нет, или, что еще лучше, установите энергосберегающую каминную топку.

БУДЬТЕ ОСТОРОЖНЫ С НЕВЕНТИЛЯЦИОННЫМИ ПРИБОРАМИ

Если в вашем доме есть невентилируемая газовая плита, обязательно используйте наружную вентилируемую вытяжку и обеспечьте дополнительную вентиляцию, когда прибор работает. Рециркуляционные вытяжки не удаляют продукты горения. Никогда не используйте невентилируемый прибор для приготовления пищи, работающий на природном газе, в качестве устройства для обогрева помещений — существует реальная опасность отравления угарным газом.

Переносные обогреватели без вентиляции не должны использоваться внутри помещений. Никогда не используйте угольный или газовый гриль в помещении.

ОБНАРУЖЕНИЕ ПРОБЛЕМ ГОРЕНИЯ

Даже при наличии хорошей профилактической программы вы должны следить за утечкой дымовых газов.
Следите за предупреждающими знаками, такими как:

• Повторяющиеся головные боли, раздражение кожи и горла, одышка или нарушение двигательной функции
• Запахи горения в любом месте дома
• Горячий и душный воздух вокруг нагревательного оборудования
• Пятна сажи вокруг любого устройства сжигания, воздуховодов, регистров или необычные грохочущие звуки при работе
• Расплавленные пластиковые фитинги в верхней части водонагревателя для бытового потребления

Проведите тест дымохода , быструю и простую процедуру, которая даст вам представление о том, насколько хорошо работает ваш дымоход, как показано на рис. 4. Обратите внимание: этот тест невозможен для герметичных топочных устройств.

Установить предупреждающие устройства. Сигнализаторы дыма и угарного газа следует использовать всякий раз, когда присутствуют приборы для сжигания топлива. Купите датчик угарного газа, сертифицированный в соответствии с действующим стандартом Канадской ассоциации стандартов (CSA) 6.19.Стандарт бытовых устройств сигнализации угарного газа. Датчики дыма и угарного газа должны устанавливаться в соответствии с инструкциями производителя по установке и местными строительными нормами. Ваша местная пожарная служба или строительный служащий могут дать рекомендации по установке.

Имейте в виду, что отравление угарным газом может произойти при воздействии большого количества углекислого газа в течение короткого периода времени или небольшого количества углекислого газа в течение длительного периода времени, особенно если организм человека имеет ограниченную способность использовать кислород (например, люди страдающих астмой и другими респираторными заболеваниями). Также хорошей идеей является размещение детектора угарного газа рядом со спальней или в зоне слышимости из нее. Однако имейте в виду, что в некоторых ситуациях, например, при длительном воздействии низкого уровня, сигналы тревоги CO могут не срабатывать. Кроме того, хотя это и не связано с разливом продуктов сгорания, автомобиль, работающий на холостом ходу в пристроенном гараже, может вызвать домашнюю тревогу CO, когда выхлопные газы мигрируют через негерметичные общие стены, двери и потолки. Избегайте простоя автомобиля в гараже.

Обратите внимание, что у всех дымовых извещателей и извещателей есть срок годности, и их следует заменять в соответствии с инструкциями производителя. Кроме того, для устройств с батарейным питанием или устройств с электрическими устройствами с резервным аккумулятором меняйте батареи ежегодно или в соответствии с инструкциями производителя. Аварийные сигналы CO также должны иметь логотип CSA.

Рисунок 4  – Тест дымохода

• Держите индикатор дыма (например, ароматическую палочку) рядом с вытяжным колпаком газовой печи или водонагревателя или рядом с барометрическим демпфером масляной печи, когда ваша печь работает. Следите за направлением дыма.
• Теперь включите все вытяжные вентиляторы и другое вытяжное оборудование. Еще раз проверьте движение дыма в вытяжном колпаке или заслонке.
• Если дым попадает в дом, у вас может быть проблема с утечкой. Вы должны немедленно вызвать опытного профессионального подрядчика по отоплению для тщательного осмотра.

Текстовая версия

Рисунок 4. Испытание дымохода Рука, держащая ароматическую палочку возле вытяжного колпака газовой печи



УСТРАНЕНИЕ ПРОБЛЕМ, ПРОБЛЕМ, РАЗБИВАЮЩИХСЯ

Если у вас возникла проблема с утечкой топлива, важно решить ее как можно скорее. Часто для решения существующих проблем и предотвращения проблем в будущем требуются аналогичные стратегии. После того, как вы определили наличие проблемы или определили ее причину, рассмотрите соответствующие действия, описанные в разделе «Предотвращение разлива продуктов сгорания». Убедитесь, что все необходимые ремонтные работы или усовершенствования выполняются как можно быстрее и опытными специалистами. Если вы не уверены в своих возможностях, обратитесь в Интернет или в свой телефонный справочник, чтобы найти специалистов, которые специализируются, например, на воздуховодах, осмотре зданий, качестве воздуха в помещении, дымоходах и отопительном оборудовании. Ваша компания по поставке топлива также может оказать помощь.

Хотя этот информационный продукт отражает текущие знания специалистов по жилищному строительству, он предоставляется только для общих информационных целей. Пользователь несет ответственность за любое доверие или действие, предпринятое на основе описанной информации, материалов и методов. Читателям рекомендуется проконсультироваться с соответствующими профессиональными ресурсами, чтобы определить, что является безопасным и подходящим в их конкретном случае. Министерство природных ресурсов Канады не несет ответственности за какие-либо последствия использования описанной информации, материалов и методов.

Типичные причины зашлаковывания и засорения котлов

Зашлаковывание и засорение котлов и связанная с этим частая работа обдувочных аппаратов являются одними из основных факторов эксплуатации и технического обслуживания, которые могут негативно повлиять на надежность и эффективность электростанции.

Зашлаковывание и засорение котла являются одними из наиболее частых причин головной боли при техническом обслуживании на угольных электростанциях. Хотя вы не можете полностью устранить проблему, соблюдение правил эксплуатации и технического обслуживания может значительно сократить время и проблемы, связанные с ее устранением.

Демистификация зашлакованности и засорения

Давайте рассмотрим, что такое зашлакованность, прежде чем переходить к причинам и способам устранения зашлакованности и засорения.

Шлак представляет собой расплавленную золу и негорючие побочные продукты, которые остаются после сжигания угля. Когда материал охлаждается до определенной температуры, он может прилипать к компонентам печи, таким как экраны, что называется шлакообразованием.

Котел, работающий на пылеугольном топливе, имеет большую полость топки, которая может выдерживать шлак в жидкой фазе на водяных стенках. Однако температура на выходе из печи должна быть достаточно низкой, чтобы шлак охлаждался ниже температуры его размягчения.

Типичная температура плавления битумной топливной золы определяется с использованием стандарта D1857 Американского общества по испытаниям и материалам (ASTM). Для проведения теста конус золы помещают в лабораторную печь и печь медленно нагревают. Температура топки отмечается в четырех точках по мере деформации зольного конуса.

Температура первой точки, когда конус золы затупляется, называется «температурой начальной деформации». По мере того, как печь нагревается больше, регистрируют температуру, при которой зола становится мягкой, а высота (H) конуса равна ширине (W). Это значение называется «температурой размягчения». Нагрев продолжается, в результате чего зольный конус провисает до тех пор, пока H = 1/2 Вт. Эта температура называется «полусферической температурой». Наконец, когда конус золы становится жидкостью, температура отмечается и называется «температурой жидкости» золы.

Современные лаборатории используют более совершенные печи, чем когда этот метод был впервые разработан, но отчеты о температурах плавления золы по-прежнему выполняются с использованием тех же четырех уровней плавления золы: начальная деформация, размягчение, полусферический и флюидный.

Целью лабораторных испытаний является определение приблизительного состояния золы при ее нахождении в различных частях топки котла. При зашлаковывании и засорении наиболее важным вопросом является наличие топочных газов или «продуктов сгорания», выходящих из топки при такой температуре, чтобы зола не была слишком липкой. Хорошее приближение состоит в том, чтобы газы на выходе из печи были на 100-150°F холоднее, чем температура размягчения золы.

Я видел печи, в которых температура отходящих газов выше температуры жидкости, и можно эксплуатировать котел с жидкофазной золой, протекающей через пароперегреватель и промежуточный подогреватель, но это нецелесообразно из-за коррозии угольной золы и необходимость почти непрерывной длительной выдвижной продувки сажи для смягчения отложений золы.

«Загрязнение» обычно относится к отложениям, которые появляются в конвекционном проходе после того, как газы выходят из печи. Загрязнение обычно связано с золой и скоплениями, которые образуются на передних кромках труб пароперегревателя и промежуточного нагревателя (рис. 1), особенно на выпускных патрубках, температура поверхности металла которых превышает 1000F. Отложения удаляются сажеобдувом.

1. Линия разграничения. Расстояние между трубами всех котлов становится все более ограниченным по мере того, как процесс теплопередачи меняется с лучистого в топке на конвективный в обратном проходе. Источник: Storm Technologies Inc.

Когда для выдувания зольных отложений используются длинные выдвижные сажеобдувочные аппараты, частицы золы уносятся в поток дымовых газов и образуют пепел, который может блокировать пути потока катализатора селективного каталитического восстановления (SCR), закупоривать корзины воздухонагревателя и мост через трубы котла в конвекционном проходе. Обычно участки котла, которые считаются подверженными зашлакованию, располагаются от пояса горелок до выхода из топки.

Тепло течет от самого горячего к самому холодному, и, следовательно, для производства перегретого пара и перегретого пара на выходе от 1000 до 1100F температура газа на выходе из печи (FEGT) должна быть выше примерно 1500F на входе газа в промежуточный нагреватель для управления тепловым потоком в подогреватель и пароперегреватель для создания желаемой температуры пара. Следовательно, оптимальная температура для FEGT пылеугольного котла должна составлять от 2150 до 2250F для достижения желаемой температуры пара без образования шлака. Ниже 2150F становится трудно достичь расчетной температуры пара. При температуре выше 2250F в пересчете на объемный газ она становится близкой к температуре плавления золы в некоторых видах топлива.

Топливо с чрезвычайно высокой температурой плавления золы считается «дружественным к котлам» и неприхотливым. Топлива с более низкими температурами плавления золы требуют более точной настройки горения и усиленного продувки сажи для уменьшения отложений шлака.

В качестве примера рассмотрим анализ плавления угольной золы D1857, приведенный в таблице 1. Учитывая температуры плавления золы по стандарту ASTM D1857, можно оценить состояние золы в печи и на выходе из печи, если известны температуры.

Таблица 1. Пример анализа плавления золы. Источник: Storm Technologies Inc.

В этом примере анализ угольной золы показывает температуру жидкости в «восстановительной атмосфере» 2410F. Итак, если есть полосы продуктов сгорания, богатых топливом и все еще активно горящих, то это фактически «восстановительная атмосфера» для конкретной полосы богатых топливом продуктов сгорания. На практике это может произойти из-за того, что одна горелка работает с большим количеством топлива и бедным воздухом. Продукты сгорания от этой одной горелки могут фактически зашлаковывать выход из топки.

Некоторые виды топлива более неумолимы, чем другие. Огромным фактором является содержание железа в угольной золе. Зола с содержанием железа от 15% до 20% будет иметь температуру жидкости золы в восстановительной атмосфере на 500F ниже, чем такая же зола в окислительной атмосфере. Текущие операции завода с жестким нормативным ограничением на NO _x , как правило, заставляют операторов работать с низким уровнем избыточного кислорода. Эта практика в сочетании с дисбалансом топлива и воздуха может привести к условиям, при которых потоки дымовых газов могут иметь нулевой свободный кислород и, следовательно, технически работать в восстановительной атмосфере.

Итак, как можно создать восстановительную атмосферу или вторичное горение на выходе из печи? Вот шесть из наиболее распространенных причин зашлаковывания и засорения котла, по нашему опыту:



■ Низкий избыток кислорода в топке

■ Чрезвычайное расслоение каналов дымовых газов FEGT

■ Высокий расход первичного воздуха

■ Повреждение горелки механическое состояние/допуски

■ Плохая производительность угольного измельчителя

■ Несоответствующие свойства топлива и химический состав

Низкий избыток кислорода в печи

Основной причиной шлакообразования в печи является низкое содержание кислорода в печи. Большинство котлов рассчитаны на 115-120% теоретического воздуха для горения. Обычно это выражается в 15-20% избытка воздуха. Для угольных печей уровень кислорода будет составлять от 3% до 3,8%. Обратите внимание на расположение анализаторов кислорода на выходе из экономайзера на рис. 2. В этом месте часто считываются более высокие уровни кислорода, чем фактическое содержание кислорода в печи, из-за утечки воздуха между печью и входом дымовых газов воздухонагревателя.

2. Место, место, место. Показания прибора для измерения содержания кислорода в печи могут быть неточными из-за расположения анализаторов. Источник: Storm Technologies Inc.

Чрезвычайно важно уделить внимание оптимизации «входов» пояса топочной горелки, поскольку сгорание должно завершаться в полости топки. Чрезвычайно важно обеспечить достаточный приток воздуха для горения к топливу до того, как продукты сгорания покинут топку. Одной из наиболее частых причин зашлаковывания и засорения является дожигание в верхней части топки. Наиболее распространенной причиной вторичного сгорания является недостаточный избыток кислорода в ленте горелки.

Почему это так распространено? Есть две причины. Во-первых, большинство американских котлов имеют некоторый возраст, а настройки котла позволили увеличить утечку воздуха с годами. Поскольку анализаторы кислорода обычно располагаются на выходе из экономайзера, избыток кислорода, измеренный на выходе из экономайзера, включает весь окружающий воздух, просочившийся в установку котла после завершения сжигания. Это отсутствие избыточного свободного кислорода в топке приводит к тому, что активное горение растягивается и активно продолжается в секции пароперегревателя. Температура дымовых газов из-за такого вторичного сгорания может быть и, как было измерено, намного выше оптимальной более чем на 1000F.

Второй фактор заключается в том, что когда содержание железа в угольной золе превышает примерно 10%, температура плавления золы ниже в восстановительной атмосфере. Другими словами, вторичное сжигание не только повышает ТТГ, но также, если угольная зола содержит значительное количество железа, температура плавления может быть значительно ниже в результате химического состава золы. То есть зола будет плавиться при гораздо более низкой температуре в восстановительной атмосфере по сравнению с температурой плавления в окислительной атмосфере. Как отмечалось ранее, температура плавления золы может быть снижена на целых 500F.

В совокупности эти два фактора особенно серьезны для заводов на востоке США, работающих на битуминозном топливе. Содержание железа в золе не является важным фактором для топлива из бассейна Паудер-Ривер, но вторичное сжигание влияет на все котлы и все виды топлива.

Чрезвычайное расслоение каналов дымовых газов FEGT

Ограниченное время пребывания крупных коммунальных котлов требует оптимизации подачи топлива и воздуха в топку (рис. 3). Если не контролировать должным образом, несоответствие топлива/воздуха может привести к зашлаковыванию и загрязнению из-за вторичного сгорания и повышенных значений FEGT. Оптимизация подачи топлива и воздуха в печь и обеспечение того, чтобы на выходе из печи была окислительная атмосфера, являются первыми шагами в снижении образования шлака в печи.

3. Время не на вашей стороне. При времени пребывания всего в несколько секунд у печи не так много времени для поглощения тепла. При вторичном сжигании температура газа на выходе из печи может превышать температуру плавления золы, что является основной причиной образования шлака в печи. Источник: Storm Technologies Inc.

Оптимизация расхода топлива включает обеспечение того, чтобы:



■ Крупность угля соответствует следующим рекомендациям: не менее 75 % проходит через сито с ячейками 200 и менее 0,2 % остается на сите с ячейками 50 с репрезентативными и изокинетически удаленными пробами крупности угля.

■ Распределение угля по каждой горелке должно быть сбалансировано плюс-минус 10%.



Оптимизация воздуха для горения включает обеспечение того, чтобы:



■ Оптимизация расхода первичного воздуха и воспроизводимость соотношения воздух/топливо.

■ Измеряемый и контролируемый поток вторичного воздуха равномерно распределяется на отдельные горелки.

■ Оптимизирован измеряемый и контролируемый воздушный поток.



FEGT и избыток кислорода можно измерить с помощью датчика высокоскоростной термопары (HVT) с водяным охлаждением. Измерения зондом HVT должны быть минимум на 3% избытка кислорода с максимальными температурами примерно на 100-150F ниже температуры плавления золы. Именно при приближении ТТГ к температуре плавления золы происходит шлакообразование.

Часто наиболее полезными данными, полученными с помощью датчика HVT с водяным охлаждением, являются выход из печи, уровни избыточного кислорода и профили. Все точки в верхней печи должны быть окислительными и желательно с избытком кислорода выше 3%.

Слово «шлакообразование» обычно используется для описания образования шлака в печи, в то время как загрязнение обычно используется для описания пепла или золы, которые попали в конвекционный проход и создали препятствия потоку из-за осаждения. Как обсуждалось ранее, загрязнение конвекционного канала, СКВ и воздухонагревателя является результатом скопления золы на передних кромках пароперегревателя и трубок промежуточного нагревателя, которые удаляются при длительной работе выдвижного обдувочного аппарата.

Сведение к минимуму зашлаковывания и засорения начинается с оптимизации характеристик горения ленты горелки. Это необходимо, потому что время пребывания между верхом ленты горелки и входом дымовых газов пароперегревателя составляет всего около 1 или 2 секунд. На выходе из печи расстояние между трубами пароперегревателя и подогревателя становится все меньше и меньше, что приводит к сужению путей потока газа.

Типичная температура FEGT составляет примерно от 2150F до 2250F, при условии, что на входе присутствуют предпосылки для оптимального сжигания ленты горелки. В пароперегревателе, показанном на рис. 4, пиковые температуры дымовых газов печи были значительно выше температуры плавления нержавеющей стали Alloy 310 (около 2780°F). Пиковые температуры активного вторичного сгорания действительно были примерно на 1000F выше FEGT с оптимизированным входом ремня горелки. При оптимизации ФЭГТ был однородным 1,9от 50F до 2100F по ширине котла. До оптимизации присутствовали температуры от 2850F до 3100F. Эти крайности были задокументированы во многих случаях.

4. Мост в никуда. Этот пароперегреватель зашлаковался, потому что температура газа на выходе из печи была примерно на 1000F выше оптимальной. Предоставлено Storm Technologies Inc.

Причина высокой температуры в этом случае была тройной. Во-первых, скорость первичного воздуха была высокой, из-за чего топливо направлялось глубоко в топку, вдали от вторичного воздуха, подаваемого на горелки. Во-вторых, лента горелки страдала от нехватки воздуха для горения из-за того, что поток воздуха для пережигания был слишком высоким и превышал 20% от общего расхода воздуха, при этом только около 115% от общего теоретического расхода воздуха поступал в котел. Другими словами, лента горелки была глубоко настроена на субстехиометрический уровень избытка кислорода. В-третьих, тонкость и распределение топлива не были оптимизированы. Температура дымовых газов на входе в пароперегреватель превышала 3000F. При этой температуре состояние золы было жидким, и всего за пару смен выход из топки полностью зашлаковался.

Обычно от 0,5% до 1% кислорода поднимается от топки к входным дымовым газам воздухонагревателя. Почему? Ну, по одной причине средний пылеугольный котел мощностью 500 МВт старше 30 лет. Таким образом, вероятность инфильтрации воздуха увеличивается только из-за возраста, даже при тщательном и тщательном техническом обслуживании. Единственный избыток кислорода, который имеет значение с точки зрения зашлаковывания и загрязнения, – это избыток кислорода, присутствующий на выходе из печи. Имейте в виду, что доступное время пребывания от верха до ленты горелки может быть менее 1,5 секунд.

Высокий расход первичного воздуха

Высокий расход первичного воздуха, особенно в котлах с настенным обогревом, способствует плохому топливному балансу, плохой чистоте топлива и увеличению длины пламени. Первичный воздух в основном является транспортным воздухом и обеспечивает от 15% до 25% всего воздуха для горения. Поэтому, когда первичный поток воздуха очень высок, частицы топлива «обгоняют» вторичный воздух, что приводит к более длинному, чем оптимально, пламени (рис. 5).

5. Не превышайте страховое покрытие. Когда поток первичного воздуха слишком высок, топливо попадает глубоко в топку. Источник: Storm Technologies Inc.

Высокий поток первичного воздуха почти на любой современной горелке с низким уровнем выбросов NOx _x будет подавать топливо глубоко в топку, тем самым опережая вторичный поток воздуха. Как следствие, в верхней части топки могут образовываться зоны с высоким содержанием топлива, что приводит к вторичному горению, повышенным температурам и зонам локализованной восстановительной атмосферы — все это способствует шлакообразованию и засорению.

Повреждение горелки и неудовлетворительное механическое состояние/допуски

Одним из 13 основных условий оптимального сгорания является допуск горелки на плюс-минус четверть дюйма. На фотографиях, показанных на рис. 6, представлены некоторые примеры типичных горелок в том состоянии, в котором они были найдены.

6. Не соответствует спецификации. Поврежденные горелки необходимо отремонтировать, чтобы оптимизировать горение. Предоставлено Storm Technologies Inc.

Большая часть повреждений горелок происходит из-за перегрева неработающих горелок из-за лучистого тепла топки. Одним из способов контроля перегрева горелки является присоединение термопар к форсункам горелки и подача охлаждающего воздуха через форсунки горелки, чтобы поддерживать температуру ниже 800F, когда она не работает. (Охлаждение горелки — это отдельная тема.)

Низкая производительность угольного измельчителя

Наиболее частой причиной резкого дисбаланса топлива на выходе из топки является производительность угольного измельчителя. Плохая чистота топлива почти всегда способствует плохому топливному балансу. В лучшем случае баланс пылевидного топлива будет находиться в диапазоне от плюс-минус 5% до 15% отклонения.

Если классификаторы не настроены на наилучшую крупность (обычно для замены меньшей крупности на более высокую производительность угольного измельчителя), крупность может ухудшиться до менее 70% при переходе через 200 меш. Наряду со снижением крупности топливный баланс будет менее однородным. Плохая чистота топлива почти всегда приводит к плохому распределению топлива. Нет ничего необычного в том, что отклонения топлива составляют плюс-минус 25%, когда измельчители не оптимизированы.

Угольные измельчители являются сердцем пылеугольного котла. Около 75% возможностей для улучшения настройки связаны с угольными мельницами, первичным воздушным потоком и балансировкой топливопровода. На рис. 7 показаны важные моменты для достижения оптимального сгорания с минимальным образованием шлака и отложений.
