Почему в закрытой системе отопления растет давление: Почему растет давление в системе отопления: перечень причин

Давление в системе отопления

Давление в системе отопления

• Главная
• Блог
• Давление в системе отопления

Для того, чтобы теплоноситель распределялся по системе отопления и обеспечивал равномерный обогрев помещений, необходимо поддерживать оптимальный уровень давления.

В качестве единиц измерения используют мегапаскаль (МПа), либо атмосферы (атм или бары). Предельные показатели зависят от прочности теплообменника котла, который является наименее устойчивым элементом отопительной системы. Они могут выдерживать давление до 3 атмосфер, что равняется 0,3 МПа.

Рабочее давление зависит от разновидности отопительной системы. Прежде всего, следует отметить, что давление может быть статическим и динамическим. Статическое не изменяется при колебании температурного режима в системе отопления. Оно замеряется за счет разности высот расположения воды. Примерно на каждые 10 м высоты приходится 1 атм. Динамическое давление создается насосами для движения теплоносителя, а также самим теплоносителем на стенки контура.

При расчете давления в открытой системе отопления, учитывается только статическое, т. к. в ней теплоноситель двигается за счет конвекции, а расширительный бачок сообщается с атмосферой. Также возможно увеличение за счет разницы высот, поэтому котел располагается снизу, а бачок – сверху.

Что касается давления в закрытой системе отопления, то там статическое и динамическое складываются. При этом радиаторы могут размещены параллельно с несколькими трубами, либо одна за другой с одной.

В частных домах давление возле насоса составляет примерно 1,5-2,5 атм, а чем дальше от него, тем оно ниже. Здесь расширительный бак является закрытым и двухкамерным. При повышении давления, теплоноситель перемещается из одной камеры в другую. Для работы такой системы необходима установка насоса отопления.

От того, какое давление в системе отопления, зависит не только температура и прогрев помещений, но и работоспособность отопительного контура. Если давление в системе будет слишком низким, то она просто не будет нормально функционировать. Если же оно будет слишком высоким, то возможен прорыв труб или другие повреждения. В таком случае потребуется срочный ремонт или даже установка новой отопительной системы (перечень цен на монтаж отопления представлен на сайте нашей компании).

Есть множество различных причин

почему падает давление в системе отопления. К наиболее распространенным относят:

• Трещины и утечки. Поврежденной может быть мембрана расширительного бака или предохранительный клапан. Также давление может снижаться из-за микротрещин в трубах или котле, а также при недостаточно плотном соединении элементов системы;
• Если теплоноситель насыщен воздухом, то затем он удаляется через воздухоотводчик из-за чего и падает давление. Чтобы избежать этого, нужно снижать количество воздуха в воде перед ее заливкой в отопительный контур;
• Особенно остро встает эта проблема при использовании новых алюминиевых радиаторов, которая окисляется при контакте с водой. Со временем вся внутренняя поверхность радиатора покрывается пленкой и выделение кислорода прекращается.

Аналогично, случается и так, что давление в системе растет. Это связано с повышением температуры теплоносителя. Помимо этого, влияет и появление различных заторов, воздушных пробок, засоров из накипи в трубах и фильтре. При неисправности крана в котел может поступать дополнительная жидкость, повышая давление. Еще одной причиной является неправильный монтаж труб (разность диаметра на входе и выходе в теплообменник).

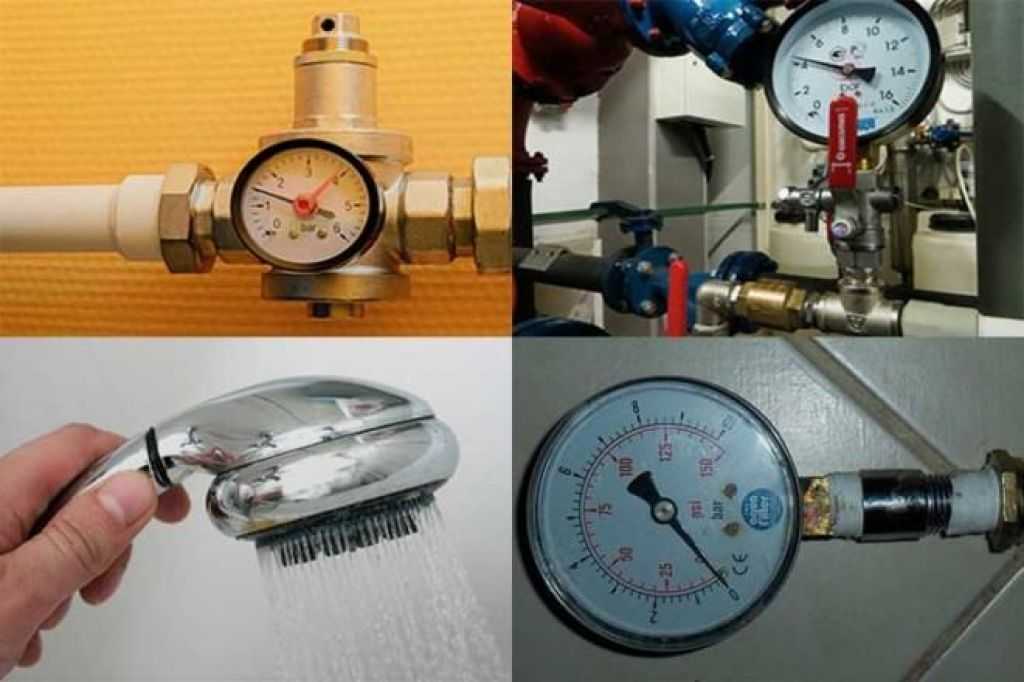

Контролировать показатели можно с помощью измерительных приборов (манометров). Дополнительную защиту обеспечит воздухоотводичик и предохранительный клапан (удаляет лишнюю воду при высоком давлении).

Компания KIT-Comfort занимается проектирование и монтажом систем отопления и водоснабжения на объектах различного типа в Ростове-на-Дону. У нас Вы можете заказать теплые полы для кухни, ванной и других помещений, установку канализации или сантехники. Мы работаем качественно и без задержек по срокам, предоставляя гарантию на свои услуги.

Хотите узнать стоимость системы отопления? ЗВОНИТЕ!

Бесплатный Расчет Сметы и Консультация

+7(863)270-93-66

Компания KIT-Comfort © 2015. Все права защищены.

Создание и Продвижение Сайтов – Веб-Студия NoProblemSite

гидроудар и его причины, растет в газовом

Если в отопительной магистрали не поддерживается нормальное давление, то она не сможет эффективно функционировать. Это в равной степени касается частных коттеджей и многоквартирных домов. Скачки нормируемых показателей негативно сказываются на оборудовании и могут привести к его выходу из строя. Причем опасен как гидравлический удар в системе отопления, так и снижение нормируемых показателей на манометре. Важно не только знать, почему в системе отопления падает давление, но и как предотвратить подобные негативные явления.

Содержание

• Виды давления в закрытых отопительных системах
• Нормальные показатели давления
• Основные причины падения давления
  • Сбрасывание воздуха
  • Выход воздуха из расширительного бака
  • Течь в отопительной системе
  • Дополнительные причины
• Решение проблемы высокого давления в отопительной системе
  • Поиск места утечки и ремонт
  • Проверка исправности котла
• Падение давления в адаптационный период

Виды давления в закрытых отопительных системах

Для начала разберемся в видах давления в отопительных системах. Существует три его разновидности:

1. Статическое. Этот показатель характеризует силу давления объема теплоносителя и зависит от высоты столба воды в емкости. Это характерно для теплового носителя в состоянии покоя.
2. Динамическое. Такие показатели жидкости проявляются только при ее циркуляции в системе, во время которой она оказывает давление на стенки трубопровода изнутри.
3. Рабочее. Это максимально допустимые показатели на манометре, превышение которых недопустимо, потому что может привести к аварии.

Важно! Перепад значений на манометре в отопительной системе наблюдается из-за разницы плотности теплоносителя в обратном и подающем трубопроводе.

Нормальные показатели давления

Чтобы определить отклонение от нормируемых показателей, нужно знать, какое давление в отопительной системе считается нормальным. Для автономных систем это значение составляет 1,5-2 атмосферы. Для таких контуров показатель в 3 атм. может стать критическим, поскольку в любой момент контур может разгерметизироваться. Также это может стать причиной выхода из строя отопительного оборудования.

В процессе подачи теплоносителя в контур поддерживают минимальное давление в 1,5 атмосфер. При нагревании жидкого носителя он будет расширяться. В результате этого давление вырастет до рабочего уровня.

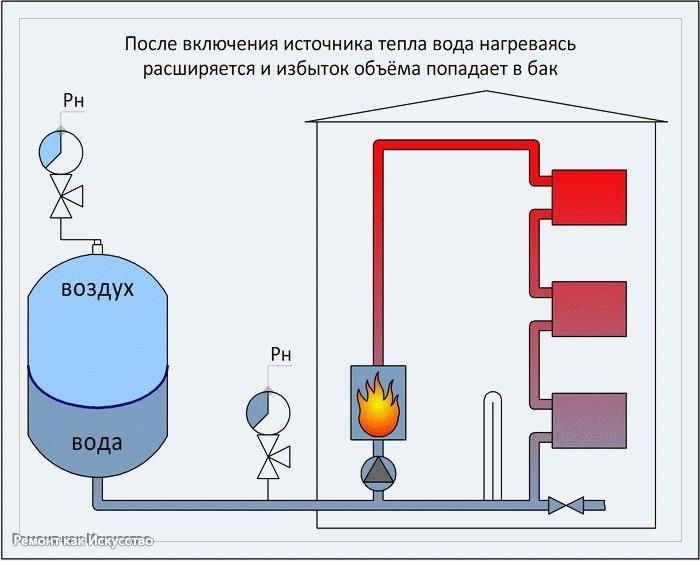

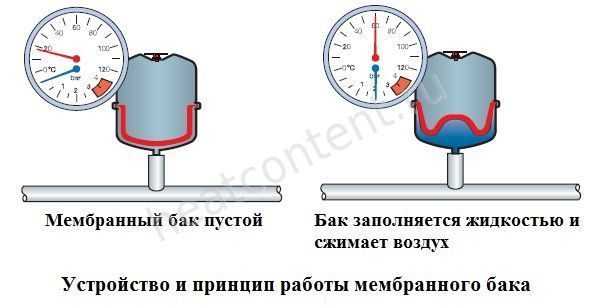

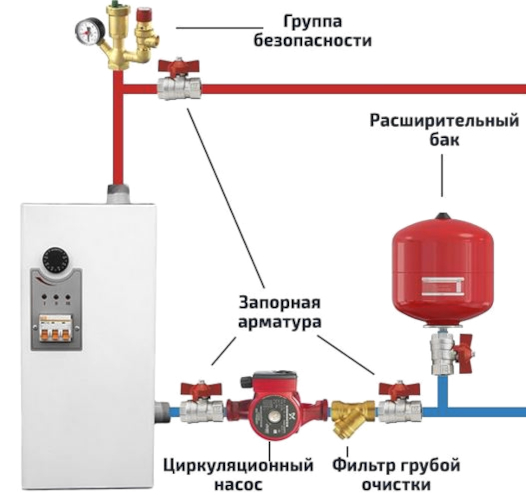

Для поддержания рабочего давления в системе отопления устанавливаются расширительные баки. Когда показатели в контуре достигают 2 атм., излишек жидкости поступает в бак. При снижении температуры носителя и его сжатии недостача жидкости восполняется за счет ее обратного поступления из расширительной емкости в контур.

Важно! При недостаточном объеме расширительного бака, когда показатели поднимаются до критических значений, начинает работать предохранительный клапан. Он сливает лишний теплоноситель из системы.

Основные причины падения давления

Основные причины постепенного или резкого снижения давления в отопительной системе связаны со сбоями в работе нагревательного оборудования (котла) либо с утечкой теплового носителя из-за негерметичности контура и радиаторов.

Сбрасывание воздуха

Теперь совсем не обязательно искать, как скачать 1xBet с официального сайта, букмекерка внедрила простой способ распространения приложения для смартфонов на Андроиде, достаточно просто перейти по ссылке.

При первом запуске отопительной системы из нее автоматически спускается воздух. Поскольку автоматические воздухоотводчики установлены на нагревательном оборудовании, воздух выходит из котла.

Обязательно следите за значениями на манометре настенного котельного агрегата. Основная причина, почему падает давление в котле отопления, связана с тем, что из теплообменника выходит воздух. Он может спускаться через автоматический воздухоотводчик или попадать в радиаторы контура. Именно поэтому на них должны быть установлены краны Маевского для спуска воздушных пробок.

На заметку! Шум в батареях отопления связан со скоплением воздуха в них.

Среди причин появления воздуха в системе можно назвать следующее:

1. Заполнение контура теплоносителем при несоблюдении технических требований.
2. Некачественная подготовка воды перед заполнением трубопровода, а именно отсутствие сепаратора для удаления воздуха, растворенного в воде.
3. Завоздушивание системы из-за подсоса воздуха через негерметичные соединения.
4. Засорение и неправильная регулировка автоматического воздухоотводчика.

Выход воздуха из расширительного бака

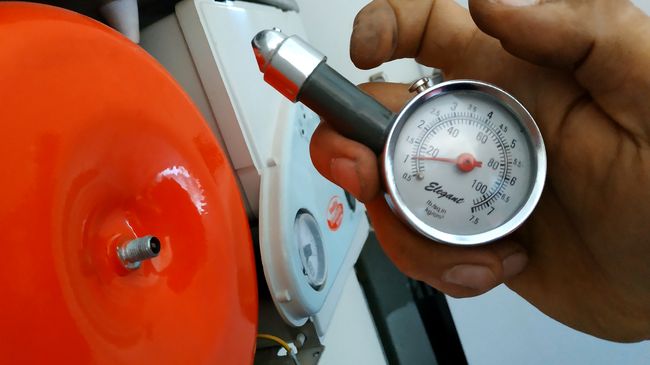

Еще одна причина падения давления в отопительном контуре связана с выходом из строя расширительного бака закрытой разновидности. Если ниппель, который установлен на верхней части расширительного резервуара, будет понемногу травить воздух, то под давлением теплоносителя в течение нескольких месяцев он полностью выйдет. В итоге вся емкость будет заполнена водой, а показатели системы опустятся ниже нормальных значений.

Течь в отопительной системе

Любой гидроудар в системе отопления может привести к разгерметизации контура и образованию течи. Подтекание может происходить в любом месте. Чаще всего место дефекта локализуется в месте соединения радиаторов с контуром или в районе расширительного бака.

Причиной течи также становится коррозия трубопроводов и батарей.

Нельзя исключить и вариант образования течи в месте разрыва мембраны расширительного бачка. Чтобы проверить, не течет ли мембрана, достаточно нажать на ниппель в верхней части емкости. Если выходит воздух с водой, значит, точно есть утечка теплоносителя в этом месте. Когда выходит только воздух, то это считается нормальным.

Важно! Если вся магистраль и оборудование были проверены, и течь не была обнаружена, то следует искать другие причины падения нормируемых показателей на манометре.

Дополнительные причины

К слову стоит сказать, что иногда наблюдается обратное явление – показатели на манометре котла растут. Сразу возникает вопрос, почему растет давление в газовом котле? Как правило, это связано либо с поломкой крана подпитки, который постоянно пропускает теплоноситель в систему, либо с неисправностью вторичного теплообменника в двухконтурном котле.

Среди дополнительных причины снижения показателей на манометре можно назвать следующее:

• течь теплоносителя на участках скрытого трубопровода или в системах теплых полов;
• неправильно или некачественно смонтированная система отопления;
• микротрещины на теплообменнике котла;
• выход из строя автоматики нагревательного оборудования.

Использование алюминиевых радиаторов также может привести к подобным нежелательным последствиям. Это объясняется просто. Когда вода соприкасается с алюминием, на металлических поверхностях формируется тонкая пленка. При этом выделяется побочный продукт – водород. Этот газ может сжиматься и приводить к снижению давления.

Важно! Образование водорода наблюдается только в новых алюминиевых радиаторах. С течением времени процесс прекращается и проблема устраняется сама собой.

Решение проблемы высокого давления в отопительной системе

Нельзя оставлять эту проблему без внимания, потому что она может быть связана с серьезными неисправностями оборудования или течью. Кроме этого, заниженные показатели на манометре со временем сами приводят к выходу из строя различных агрегатов системы или ее разгерметизации.

Поиск места утечки и ремонт

В открытой разводке отопительной магистрали выявить место течи несложно. Нужно проверить герметичность всех соединений и обратить внимание на образование лужиц под трубопроводом или отопительными приборами. Иногда небольшое количество воды испаряется, но на полу все равно остается след в виде солевых отложений.

Совет! Особо тщательно осмотрите соединения секционных батарей, именно тут чаще всего коррозия приводит к образованию свищей. Если на радиаторе есть ржавые подтеки, то это указывает на его разгерметизацию.

Намного сложнее обнаружить подтекание при скрытой разводке. Для этого придется пригласить специалистов, у которых есть специальное оборудование для выявления скрытой течи. Для проверки контура из него нужно полностью слить теплоноситель, перекрыть радиаторы и котел, а затем подать воздух под давлением. В местах с разгерметизацией будет слышен характерный свист.

После определения поврежденного участка выполняют ремонт в такой последовательности:

• вырезают проблемный кусок трубы и заменяют новым отрезком;
• ослабленные соединения подтягиваются;
• при необходимости крепления подматывают уплотнительной лентой;
• заменяют поврежденный узел новым элементом.

Проверка исправности котла

Если течь не выявлена, то обязательно проверяют работу котельного оборудования. Лучше доверить эту работу специалистам.

В случае выявления поломки проводят ремонт:

1. Если причины высоких показателей на манометре связаны с поломкой подпиточного крана, то, скорее всего, причина в износе или загрубении уплотнителя. Эту деталь нужно просто заменить.
2. Если подтекает теплообменник, то котел нужно полностью демонтировать и провести тестирование воздухом. Если выявлено место утечки, то теплообменник заменяют новой деталью.

Падение давления в адаптационный период

Важно помнить, что сразу после запуска котельного оборудования показатели на манометре в течение первых нескольких дней будут постепенно снижаться. Такое явление считается нормой. Это связано с тем, что в систему попадает растворенный в теплоносителе воздух, который автоматически выводится через воздухоотводчики или посредством ручного развоздушивания с помощью кранов Маевского. Именно поэтому первые дни после запуска приходится часто подпитывать контур, чтобы нормализовать давление.

Если снижение показателей наблюдается в течение месяца после пуска отопления, то такое явление может быть связано с неправильным расчетом объема расширительного бака. Это приводит к срабатыванию предохранительного клапана и сливу теплоносителя. При остывании теплового носителя давление в отопительном контуре снижается.

Давление и школьная химия

Расширительный бак жилого дома является одним из наиболее важных и наименее изученных компонентов правильно функционирующей водяной системы отопления. Мы говорим об этом косвенно, и сейчас каждый в отрасли может повторять во сне следующее: «всегда откачивайте из расширительного бака» и «расширительный бак — это точка неизменяемости давления». Но кто из нас действительно понимает, что такое расширительный бачок и как он связан с давлением в системе?
И при чем тут школьная химия?

Через некоторое время мы перейдем к школьной химии, но сначала давайте начнем с нескольких вопросов, таких как: Зачем нам нужен расширительный бачок и какой размер бака нам нужен?

Вот несколько основных ответов. Когда вода или смесь гликоль/вода нагреваются, они расширяются. Если жидкость расширяется в замкнутом пространстве, таком как закрытая гидравлическая система, давление в замкнутом пространстве увеличится, и оно резко возрастет. Повышенное давление будет искать самый легкий путь
для выпуска. Будем надеяться, что это будет предохранительный клапан, а не слабый компонент системы, который может иметь жизненно важное значение.

Мы используем расширительные баки, чтобы предотвратить резкое повышение давления в закрытых гидравлических системах. Но время от времени кажется, что это не работает так, как мы ожидали. Иногда давление все же меняется сильнее, чем мы думаем. Это когда нам нужно взглянуть на расширительный бак и попытаться понять его лучше.

РАЗМЕР ИМЕЕТ ЗНАЧЕНИЕ

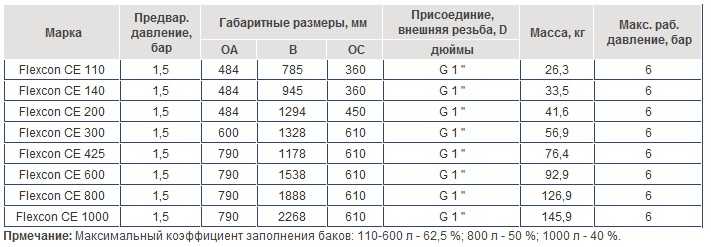

В эпоху современной гидравлики расширительные баки бывают разных размеров и форм. Как нам убедиться, что у нас есть правильный расширительный бак для нашей системы? Что значит иметь «правильный» расширительный бак? По сути «правильный» в данном случае не является неправильным, и единственный неправильный танк — это малогабаритный бак. Так что размер имеет значение. Что касается формы, то тут все зависит от личных предпочтений.

К расширительному баку обычно прилагается инструкция, в которой описывается, для какого типа и размера системы он подходит. Может быть таблица, в которой показаны некоторые типичные типы систем, такие как теплый пол, плинтус или радиаторы, а также типичные размеры котлов. Теперь самое интересное. Таблица могла быть составлена ​​группой школьников-химиков.

Вспомните, как вы сидели на уроке химии в старшей школе, пока ваш учитель болтал о парнях по именам Бойль, Шарль, Гей-Люссак и Авогадро, а также о паре вещей, называемых законом идеального газа и комбинированным Закон о газе. Не волнуйтесь, если вы не можете запомнить все это. Я тоже не знал, пока не прошел мимо своего сына, когда он изучал химию в старшей школе, и вдруг не понял, что некоторые из этих вещей действительно полезны в реальной жизни. (Я также остановился, чтобы посмотреть, потому что очень редко можно увидеть, как ученик старшей школы действительно учится. )

Возможно, в вашем учебнике даже был вопрос, который читался примерно так. «Если у вас есть закрытая система с 15 галлонами воды и двумя галлонами воздуха, разделенными резиновой диафрагмой при комнатной температуре с начальным давлением 15 фунтов на квадратный дюйм, каким будет конечное давление в системе, если температура будет повышена до 180 градусов? по Фаренгейту?» Правильно, это вопрос хитро замаскированной водяной системы отопления с расширительным бачком. В 16 лет мы ничего не знали. В 16 лет плюс много, теперь это имеет смысл.

Пойдите и раскопайте свой старый учебник по химии и найдите правильные формулы – вы обнаружите, что конечное давление составляет около 22 фунтов на квадратный дюйм. Если бы вы увеличили объем воздуха в системе с двух до шести галлонов, конечное давление составило бы всего около 17 фунтов на квадратный дюйм. Так что чем больше расширительный бачок, тем меньше изменение давления системы при ее нагреве.

Если мы увеличим объем воды в системе с 15 до 30 галлонов, двухгаллонный расширительный бак будет иметь конечное давление 35 фунтов на квадратный дюйм. В этот момент типичный предохранительный клапан на 30 фунтов на квадратный дюйм должен был открыться, чтобы сбросить избыточное давление. Расширительный бак на шесть галлонов будет иметь конечное давление 20 фунтов на квадратный дюйм. Обо всем этом можно узнать из школьного учебника по химии.

ЧТО О ПРЕДВАРИТЕЛЬНОЙ ЗАРЯДКЕ?

Теперь, когда мы видим, как связаны между собой объем нашего расширительного бачка, объем системы и изменение температуры, давайте на минутку посмотрим на предварительную заправку расширительного бачка. Сколько монтажников на самом деле проверяют или регулируют предварительную заправку расширительных бачков в своих системах? Я бы сказал, наверное, не очень много. Хорошая новость заключается в том, что для большинства установленных бытовых систем вам не нужно настраивать расширительный бачок.

К счастью, производители расширительных баков, производителей наполнения котлов и производителей гликолевого сырья работают на одной странице. В типичной установке заливка котла или подача гликоля подсоединяются к трубопроводу системы почти в той же точке, что и расширительный бак. Расширительные баки обычно поставляются с «предварительной загрузкой» от 12 до 14 фунтов на квадратный дюйм, а производители наполнения котлов и производители гликолевого сырья также предварительно настраивают свое оборудование примерно на 12 фунтов на квадратный дюйм. Теперь 12 фунтов на квадратный дюйм подходит для гидравлических систем, в которых самая высокая точка системы находится на высоте до 20 футов над расширительным баком. Если самая высокая точка в системе находится на высоте более 20 футов над вашим расширительным баком, вам необходимо рассмотреть вопрос об увеличении давления наполнения вашей системы и соответственно увеличении предварительной зарядки в расширительном баке. Самое главное, что нужно помнить при замене предзарядки на расширительном бачке, это делать до того, как он будет подключен к системе. Если увеличить давление в системе при подключенном расширительном бачке, системная жидкость будет нагнетаться в расширительный бачок, что существенно снизит общую емкость бака.

ДОЛГОЛЕТИЕ

Вот вопрос, который я слышал в прошлом. Почему расширительные бачки не служат так долго, как в старые добрые времена? Это отличный вопрос, так как базовая конструкция расширительного бака не изменилась со старых добрых времен, так что здесь есть над чем подумать. Давайте посмотрим, как система работала тогда и как система работает сегодня.

Системы, используемые для работы в горячем состоянии. Мы включили их осенью, котел нагрелся до температуры, а затем циклически поднялся и опустился на 10 или 20 градусов в течение шести, восьми или 10 месяцев за раз. Расширительный бачок сильно изгибался, когда система включалась и нагревалась от комнатной температуры до рабочей. Затем он будет слегка двигаться вперед и назад при небольших изменениях температуры. По сути, расширительный бачок не должен был сильно гнуться.

В современных системах мы используем наружное управление сбросом, бойлеры холодного пуска, приоритет ГВС, сброс нагрузки и ряд других функций энергосбережения. Эти разработки отлично подходят для наших счетов за коммунальные услуги, но расширительные баки должны изгибаться намного больше. Чтобы избежать этого повышенного изгиба, подумайте о переходе на расширительный бак большего размера.

По мере того, как мы продолжаем менять методы работы с системами, возможно, пришло время пересмотреть еще несколько наших школьных учебников. Кто знает, какие полезные лакомые кусочки мы можем найти. <>

Клифф Макнил работает в компании Equipco Ltd. в Калгари, штат AB. Он присоединился к представителю производителя в мае 2008 года, привнеся с собой обширный опыт в области гидравлики, отопления, управления и сантехники. Выпускник UBC, Макнейл выступал с докладами на торговых выставках по всей Канаде.

Реклама

Закрытая система | | Теплый пол своими руками

Введение

Содержание

Этот подход использует специальный источник тепла для лучистого пола. Жидкость в закрытой системе рециркулирует по полностью замкнутому контуру. Никакого подключения к бытовому водоснабжению нет. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя может использоваться антифриз вместо воды. Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по требованию или резервуарный) и рекомендациями, указанными на контейнере с антифризом.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, так что не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип источника топлива, который вам требуется, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Двухзонная закрытая система с блоком по требованию

Пример 3-х зонного компактного индивидуального дизайна

3 зоны закрытые с электроблоком

Одна зона закрытая (Radiant Ready A) Использование отопительного агрегата на жидком топливе

Закрытые системы часто используются во вторых или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если защита от замерзания является проблемой, хорошей идеей будет закрытая система с антифризом.

Минус два источника тепла. Все водонагреватели тратят тепловую энергию впустую, даже когда горелка выключена и устройство простаивает между циклами нагрева. Конечно, устройство, предназначенное для обогрева пола, теряет тепло только в зимние месяцы. Но резервные потери в течение шести месяцев каждого года могут накапливаться. Другим соображением является эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный.

Полезные указания:

Когда воздух выходит из системы, давление падает. Когда система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления. Если давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления. Мы рекомендуем пропиленгликоль (не автомобильный, этиленгликоль) антифриз.

Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может удалить, если хотите, но не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, … так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.

Объем системы:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex … 1,3 галлона на 100 футов 1/2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Компания Radiant Floor включает эту информацию в свой рабочий лист.

Определите, какое процентное содержание смеси антифриза и воды рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень хороший пример закрытой системы с 2 зонами, установленной владельцем дома.

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический котел (котел «Электро», показанный выше), может иметь термостатическое управление, очень похожее на обычный водонагреватель резервуарного типа, для подачи воды низкой температуры (120-135 градусов) на пол. Однако, если вы используете в качестве источника тепла обычный котел (вода 185 градусов), смесительный клапан обязателен. См. ниже.

Заполнение однозонной закрытой системы электрокотлом

Пример индивидуального вертикального дизайна

Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим наливным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с настенным петлевым коллектором (pex)

На фото выше наша однозонная закрытая система «Radiant Ready A/T» для использования с водонагревателем по требованию. Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, расширительный бак, воздухоотделитель, встроенные термометры, а также различные манометры и клапаны. Весь комплект подвергается испытаниям под давлением на отсутствие утечек, и всего четыре соединения под пайку могут соединить его с вашей системой.

Закрытая система Takagi

Этот клиент решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной доски, входящей в комплект, но результат тот же — чистая, компактная, красивая самодельная конструкция. установка самостоятельно. Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система с нагревателем по требованию конфигурируется в соответствии со схемой ниже.

Поскольку большинство обычных бойлеров предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, в которых используется лучистое тепло пола в сочетании со стандартным плинтусом. радиаторы, фанкойлы, чугунные радиаторы или любые другие водяные нагревательные устройства, требующие сверхвысоких температур.

В этом типе коллектора предварительно установлен смесительный клапан. Зоны плинтуса или чугунного радиатора, например, получают супергорячую воду прямо от источника тепла. Гораздо более прохладные зоны лучистого пола получают умеренную воду из «смесительного» порта смесительного клапана. Схема ниже иллюстрирует этот подход.

Раздельный коллектор на четыре зоны

Разделение на три зоны

Еще один пример нестандартного раздельного коллектора

Более горячий плинтусный радиатор возвращается в коллектор ПОСЛЕ «холодной» подводящей трубы к смесительному клапану. Таким образом, более холодный возврат теплого пола может обеспечить идеальное охлаждение воды. Компания Radiant Floor может настроить зональный коллектор для любого применения. В этом случае одна ветвь с левой стороны коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана снабжают излучающую трубку котловой водой, температура которой была снижена до 125 градусов за счет обратной воды.

Radiant Ready J

Для одной излучающей зоны, выходящей из существующего обычного котла, эта модель «Radiant Ready J» включает в себя смесительный клапан для снижения температуры котловой воды на 180 градусов до гораздо более низкого диапазона 120-135 градусов, идеально подходит для напольных систем.

Циркуляционный насос ALPHA

Несколько лет назад, когда компания Grundfos представила на рынке США революционную серию водяных циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA, 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что, если уж на то пошло, оценки Grundfos по экономии средств консервативны. Теперь, четыре года спустя, стоимость насосов серии ALPHA резко снизилась, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших систем радиации, чтобы наши клиенты могли сэкономить 50-75% средств при эксплуатации своих насосов.

Системы с большим объемом

Для очень больших излучающих систем требуется первичная/вторичная сантехника. Если вас интересуют мелкие детали этого подхода к сантехнике, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / вторичная сантехника» на этом веб-сайте. Фото ниже иллюстрирует красивое практическое применение этого метода.





Использование наружного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом. Обычно эти котлы через теплообменник подключаются к накопительному/резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.

Если у вас есть открытый дровяной котел, и по какой-то причине вам нужно использовать антифриз в системе лучистого пола, следующая схема должна быть очень полезной.

Наружный дровяной котел с отдельным накопительным/резервным баком

Некоторые наружные дровяные котлы представляют собой либо многотопливные системы (т. горячая вода для бытовых нужд. С этим типом котла не требуется отдельный накопительный/резервный бак, и теплый пол может работать непосредственно от котла.

Эта схема относится к вышеупомянутым типам наружных дровяных котлов. Только не забудьте закопать линии подачи и обратки от вашего котла ниже линии замерзания. И вот почему…

Обычно дровяной котел подключается к теплообменнику (см. рисунок выше). Как видите, это позволяет котлу нагревать бак с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «непрерывно активным» (т.е. всегда горячим). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. Преимущество постоянно активного контура теплообменника двоякое:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншеи (обычно около 1 фута), что сэкономит много труда и/или дорогостоящие земляные работы (очевидно, при постоянно циркулирующей горячей воде в подаче и обратки, замерзание невозможно, даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в котле исключается расслоение. Другими словами, без постоянного протока через котел вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может быть 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а остальные 50% может быть значительно круче.

По сути, это означает, что котел, рассчитанный на обеспечение X числа БТЕ теплопроизводительности, теперь обеспечивает значительно меньшую расчетную мощность. Потому что, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через котел, перемешивая более горячую и холодную воду, и вдруг 185-градусная вода становится 145-градусной водой. Это может иметь большое значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда прокладывайте трубы подачи и возврата ниже линии промерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие уличные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может долгое время находиться в холодной (хотя и изолированной) траншее. Если эта траншея выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный котел на дровах или котел со встроенным теплообменником для ГВС. Линии к котлу и от него должны быть проложены ниже линии замерзания.

Многозональная закрытая (безнапорная/атмосферная) система с использованием наружного дровяного котла.

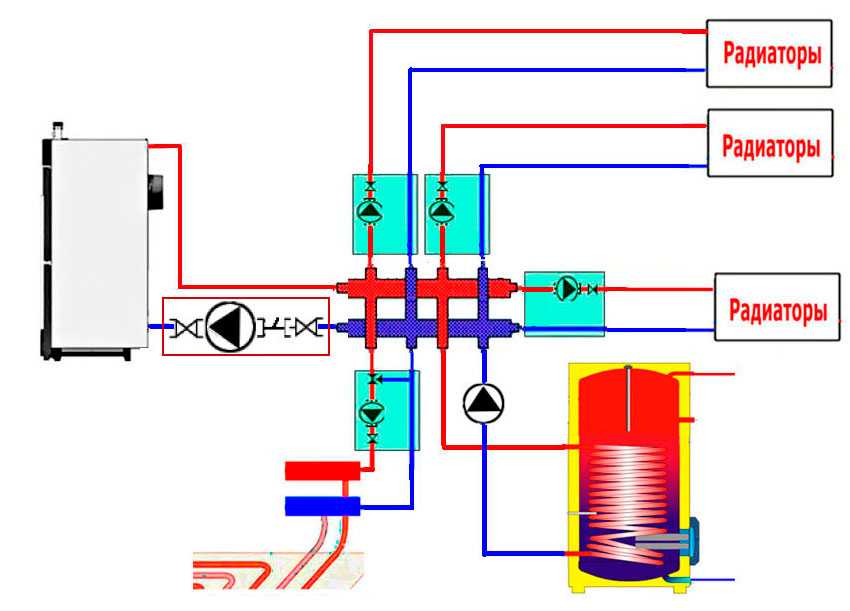

Многозональная закрытая (герметичная) система с использованием котла.

Подсоединение EPK к зональному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подключения различных размеров комплектов расширения и продувки к зональному коллектору . Эти фитинги и печатная копия этого чертежа прилагаются к каждому закрытому теплообменнику и 9Система 0262.

Заполнение и продувка системы лучистого отопления – ответственный процесс! Когда воздух покидает систему, давление падает. Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!

Ваш расширительный бачок предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.

Если у вас, например, три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждого канала в каждой зоне .

Если вы не используете домашнее давление (из шланга и т. д.), то вы можете использовать перекачивающий насос, чтобы закачать жидкость в вашу систему.

Вам не обязательно использовать антифриз, ведь система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или должны использовать антифриз, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль). Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в Источнике тепла (водонагреватель или бойлер).

Если вы используете антифриз в своей системе, мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубопроводе (2,7 галлона на 100 футов 7/8″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное содержание смеси антифриза и воды рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ ПЕРЕД ЗАЛИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — Дренажный насос НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Фильтр и сетчатый фильтр системы становятся наиболее грязными при заполнении, продувке и запуске, так как примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную/пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, является (скорее всего) кипением жидкости при прохождении через теплообменник в водонагревателе. Это происходит из-за слишком медленного прохождения жидкости через устройство. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и/или сетчатый фильтр, неподходящий трубопровод, липкий, закупоренный обратный клапан или смесительный клапан, накопление минералов (результат жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя. Кульминацией любого,…(или) всего этого может стать шумный отопительный агрегат!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,….. вы можете снять его, так как он просто «отщелкивается» от черной крышки, это уменьшит напор давление и свести к минимуму любую возможность вышеупомянутого. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или Как спасти неисправную закрытую систему)

Однажды нам позвонил подрядчик HVAC, DC Cheek Heating and Cooling, из Камминга, Джорджия. Будучи компанией, приверженной честности и качеству, они приняли вызов преобразовать существующее шоу ужасов сантехнических деталей (чья-то ошибочная версия «закрытой/теплообменной системы») в «Открытую систему» ​​компании Radiant Floor, используя Takagi. , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла своими руками

Давайте будем честными.
