Как определить где подача и обратка?

Как рассчитать температуру обратки?

– температура холодной воды, которая подготавливается и нагревается на теплоисточнике, обычно tх. в. принимается 5 °С. Количество тепла по обратке считается аналогично: Q 1 = G2*(t2- tх.

Интересные материалы:

Что такое западло? Что такое Жаропрочное стекло? Что такое звезда окружающий мир 2 класс? Что такой амбар? Что Тарас Бульба уважал в жене? Что течет с ивы? Что тяжелее газ или воздух? Что тяжелее железо или сладкая вата? Что торгуют на Московской бирже? Что указывают на табличке находящейся на кране?

Роль обратки и ее отличие от подачи

Иногда при самостоятельном проведении сантехнических работ, пользователь не знает, как определить трубу подачи и обратки при подключенной батарее. При полном незнании конструкции можно воспользоваться термометром, выявив подающий и обратный трубопровод по температурной разнице, если известны схемы отвода теплоносителя в радиаторы отопления, рассматривает следующие варианты:

• При диагональном и боковом включении подача всегда находится вверху, а отвод снизу.
• В нижней подводке направление движения входных и выходных потоков иногда указано стрелками на подводящем узле (бинокле).

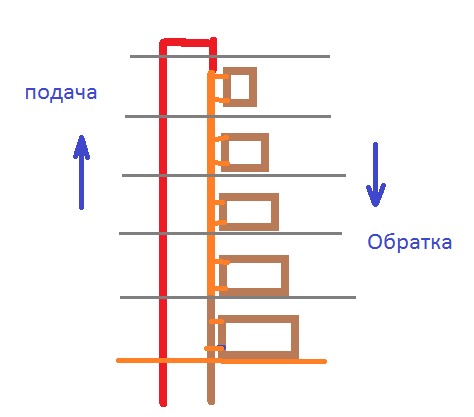

• В «ленинградке» обратной считается труба, отходящая от последней в ряду батареи отопления.
• В коллекторной раздаче подающие гребенки оснащены регулируемыми датчиками подачи в виде арматуры с прозрачными колпаками и помещенными внутри индикаторами, запорные клапаны обратной гребенки закрываются резьбовыми заглушками. Также цветовая маркировка прямой подачи красного цвета, а обратки — синего.

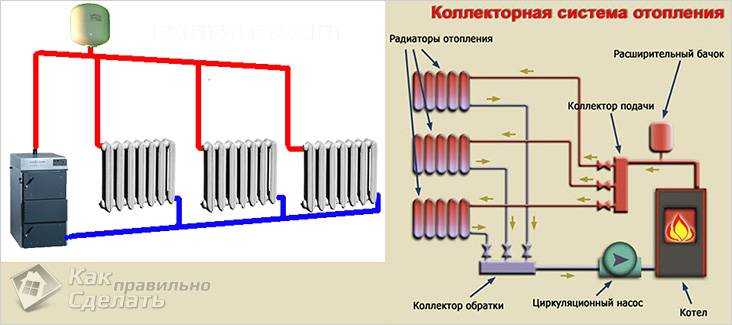

Рис. 3 Организация систем отопления, использующих открытый расширительный бак

Обратка играет не менее важную роль, чем прямая линия для подвода носителя в теплообменные устройства или подогреваемые полы, ее предназначение и способы установки:

В самотечных конструкциях с открытым накопительным баком. Перемещение воды в открытых контурах происходит вследствие разницы в гидростатических давлениях охлажденного и горячего водяного столбов из-за того, что горячая жидкость обладает более низкой плотностью.

Из этого следует, что чем больше температурный перепад между холодным и горячим водяным столбом, тем существеннее разница между подачей и обраткой в давлениях и соответственно сила, выталкивающая вверх нагретый поток.

Поэтому обратка проектируется и монтируется с учетом следующих правил:

• Теплопотери в обратке должны быть довольно существенными для максимального снижения охлаждения воды, то есть батареи должны обладать значительной теплоотдачей.
• С увеличением расстояния от нижней точки радиаторов до входных патрубков котла увеличивается протяженность низкотемпературного столба и соответственно он эффективнее вытесняет подогретый теплоноситель. Высокое расположение котла от батареи удлиняет участок с охлажденной обраткой, одновременно сокращая отрезок высокотемпературного столба — в итоге большая разница температур намного дальше смещает рабочее тело вверх по контуру и обогрев происходит эффективнее.
• Верхней установке котла противоречит условие, при котором он должен находиться на высоте ниже уровня последних батарей в цепи для самотечного поступления в него носителя под уклоном. При низкой установке котла в подвале для обеспечения нормальной циркуляции при монтаже следует соблюдать уклоны в сторону нагревательного агрегата (2 — 3 мм. на погонный метр).

Следует отметить, что обе приведенные схемы рабочие (последнюю используют чаще) и их выбор связан с удобством монтажа котельного оборудования в доме.

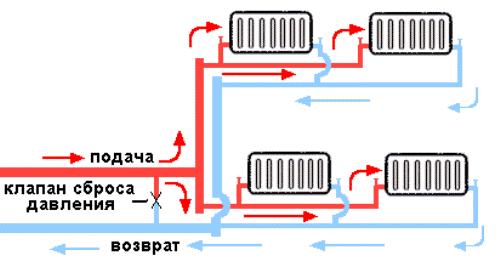

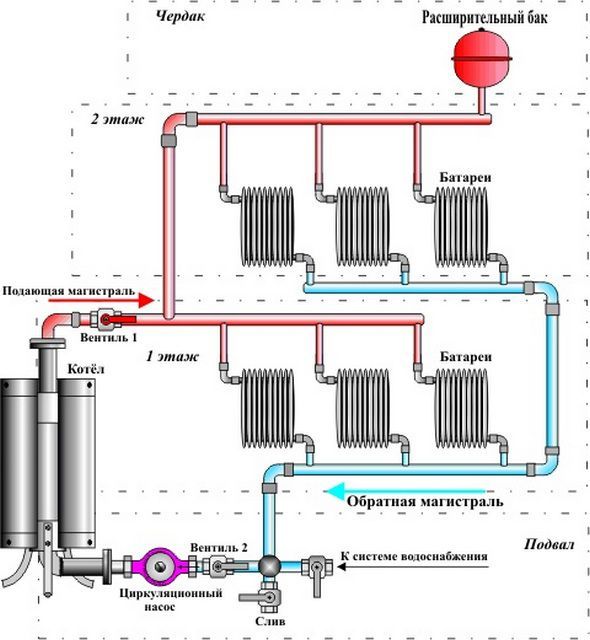

Рис. 4 Отопительная система закрытого типа — схема

Возможно, читая. что такое обратка системы отопления, будет интересным почитать про Подключение котла к системе отопления

В закрытых схемах с электронасосом. В многоконтурное отопление с нагревающимися полами устанавливают циркулярные насосы, создающие требуемое давление в магистрали, во многих случаях эксплуатируются два циркулярника – один прокачивает воду по всей системе, а второй подает теплоноситель в полы или радиаторные обогреватели.

При коллекторной разводке важную роль играет температура обратки относительно подводки, разница не должна превышать 10º С, стандартные перепады 55 — 45, 50 — 40, 45 — 35, 40 — 30 градусов. Для достижения этих параметров остывший теплоноситель из коллектора обратки частично смешивается с поступающим от котла горячим, а затем подается в теплые полы.

В обвязке котлов. При включении котлов в работу начальная разница между температурой подачи и обратки довольно существенна — это приводит к образованию конденсата на стенках нагревательной камеры и дымоходных трубах, который вступая в химическую реакцию с углекислым газом и другими продуктами горения вызывает ускоренную коррозию их поверхности.

Для предотвращения этих негативных последствий создается малый контур с регулировкой обратного клапана, в котором температуры поступающего в котел и нагреваемого теплоносителя быстро выравниваются. После достижения заданного температурного порога автоматически открывается термоклапан, и к малому отопительному контуру подключается вся системная магистраль.

Иногда, для выравнивая температурных параметров подачи и обратки, между ними устанавливается байпасная перемычка небольшого диаметра, ширину ее проходного канала допускается регулировать винтовыми вентилями (шаровые краны используют только для полного запирания и открывания проходов).

Нет циркуляции или плохая циркуляция в системе отопления

Котел работает, точно работает насос, а циркуляции в системе отопления нет. Опять таки первым делом проверяем воздух в радиаторах. Затем, проверяем запорную арматуру (краны), которые где-нибудь могут быть закрыты по невнимательности. Следующий шаг — прочистка фильтра перед котлом и в других местах, если имеются. Это в 90% случаев решит вопрос, даже если система отопления недавно смонтирована. Если нет — то проверяем трубы отопления на возможность появления воздушных пробок в трубах (см. монтаж системы отопления). Если в разводке отопления имеются такие участки, то временно решить проблему можно, слив под напором воду из радиатора. который находится за петлей, поток воды выгонит воздух из петли. По возможности на большие петли нужно врезать автоматический воздухоотводчик. Это исключит проблему в будущем. Если в результате вышеперечисленных мер циркуляция не восстановится, то нужно обратиться к специалистам.

Обсудить эту статью, оставить отзыв в Google+ | Вконтакте | Facebook

Всё о сантехнике

Советы по эксплуатации системы отопления

Навигация

Словарь терминов

Рейтинг публикации:

Здравствуйте. Сегодня хочу рассказать о некоторых подробностях, незнание которых может принести много проблем.

Итак, после окончания монтажа системы отопления, прежде всего, постарайтесь внимательно просмотреть все смонтированные узлы, радиаторы, котёл. Часто бывает что мы что-то упустили, или допустили какую-то оплошность. Если что-то заметим, то лучше сразу исправить, не ждать, что авось не побежит.

Запитка системы

Если всё в порядке, то можно приступать к запитке системы. Как это лучше всего сделать?

Вообще, правильно запитывать через обратку ( труба, отводящая от радиаторов остывший теплоноситель ), мы так и будем делать. Для этого нужно закрыть все краны на радиаторах, затем понемногу добавляя воду в систему, идём к концевым радиаторам ( тем, которые последние или дальние, от котла ), и открываем кран на обратке, одновременно открывая кран Маевского ( сбросник воздуха из радиатора ). После того как из крана Маевского потечёт вода, открываем кран на подаче радиатора ( конечно перед этим закрыв сбросник воздуха ). Далее повторяем эту процедуру со следующим радиатором, двигаясь по направлению к котлу.

Когда все радиаторы запитаны, проверяем что воздух сброшен в верхней точке системы ( должна стоять группа безопасности, или просто сбросник воздуха, в зависимости от типа системы ), дальше включаем насос, и через минут 5 -10, идём и проходим каждый радиатор, сбрасывая воздух через сбросник ( перед сбросом воздуха обязательно закрываем кран на подаче, после сброса открываем ), и по мере необходимости подпитываем систему. Так придётся повторять пока в радиаторах не останется воздуха.

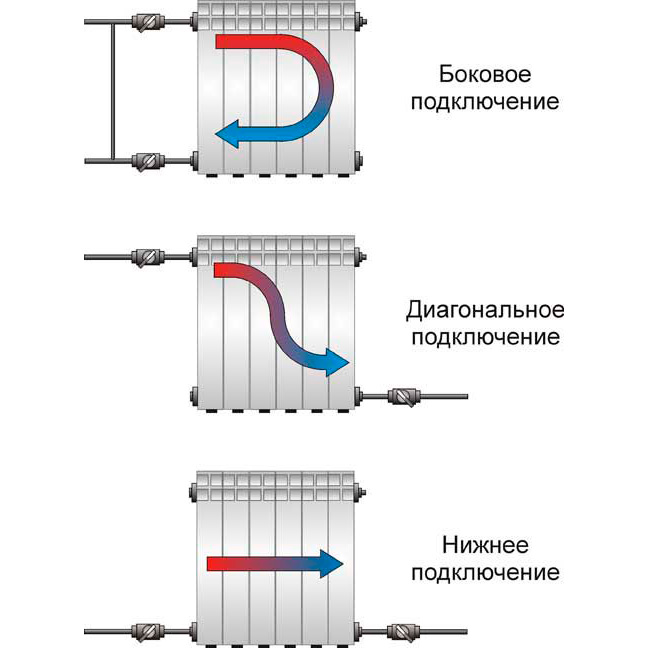

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

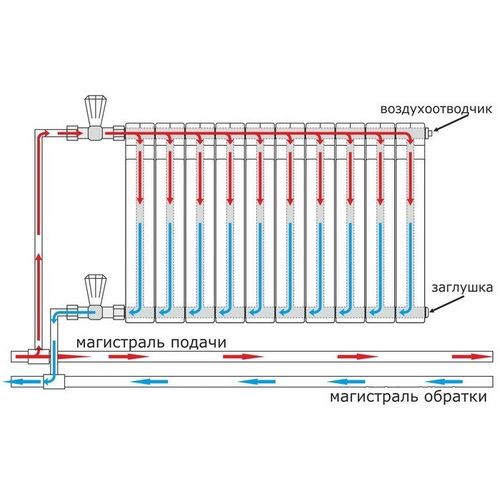

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

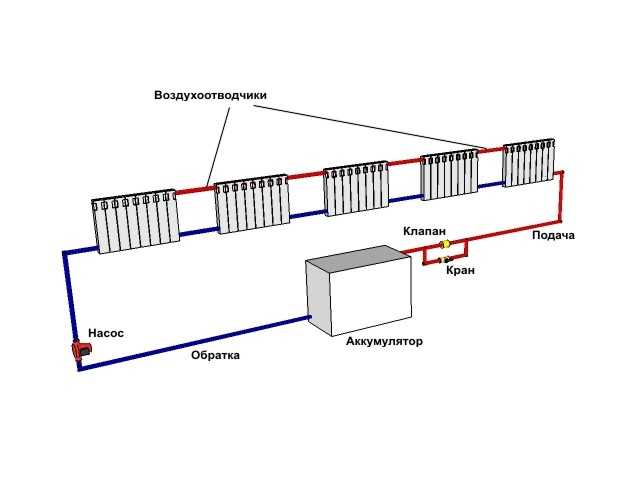

Нижнее подключение в однотрубной схеме отопления.

Штраф за превышение обратки Блог инженера теплоэнергетика

Здраствуйте, уважаемые читатели блога teplosniks.ru! На своем блоге ранее я уже писал про перегрев обратки отопления. Самое неприятное в такой ситуации, когда вам выставляют конкретный счет за перегрев по обратному трубопроводу. С деньгами никому не охота расставаться, тем более, когда насчитывают объемы потребления тепла в виде штрафных санкций. Приходится платить и по счетчику и еще сверх. Итак, как же конкретно рассчитывает штраф энергоснабжающая организация?

Первым пунктом определяется договорной расход сетевой воды через теплоузел. Определяется он по формуле :

где Qдог — тепловая нагрузка на отопление по договору (эта цифра обязательно есть в договоре, посмотрите). Давайте примем конкретную цифру 0,332 Гкал/час.

С — теплоемкость воды, ккал/кг °С

t1 — температура в подаче по графику, °С

t2 — температура в обратке по графику, °С

Подставляем конкретные цифры.Обычно температурный график 150/70 °С (но может быть и 130/70 °С и 105/70 °С и т.д.). В нашем случае t1 = 150°С ; t2 = 70°С. Теплоемкость воды можно принять единицу, С = 1. На самом деле теплоемкость будет чуть отличаться от единицы, но нам такая суперточность не нужна. Итак, считаем цифру, расход сетевой воды, который должен быть по договору.

Пример 5

Систем отопления закрытая. Установлен теплосчетчик Т21 Компакт ду65. Красный график — расход теплоносителя на подаче (канал V1). Контролирующий расходомер на обратке (канал V2, зеленый график). Счетчик работает с 20 марта 2013г.

Проблема: Погрешность местами выходит за 5-10%.

Анализ: Вероятно система не закрытая, учитывая максимальную погрешность приборов 4%, дом потребляет 1-5% от расхода. На графике заметны зеркально симметричные расходы, что вызывает подозрение, инженеры завода-производителя уже разбираются с этим дефектом.

Схемы подключения котлов, радиаторов, обвязки в домашнем отоплении

Сделать систему отопления для дома можно самостоятельно в том случае, если имеются навыки ведения сантехнических и строительных работ. По другому сказать, — нужно уметь трубы паять, обрезать, соединять, а также закручивать гайки, знать назначение и технические характеристики применяемого оборудования, иметь представление о гидравлике и теплотехнике и еще много чего…

Тогда, воспользовавшись типовыми проверенными схемами и решениями, можно создать систему отопления для небольшого дома только лишь своими руками.

Но если навыков выполнения работ нет, то придется наблюдать за тем, как делают систему отопления специалисты. При этом крайне желательно также ознакомиться с основными правилами создания системы, схемами размещения оборудования и др., чтобы проконтролировать выполнение работ и вовремя устранить ошибки, если таковые будут допущены.

Ниже приведены отдельные нюансы создания системы отопления в частном доме, на которые стоит всегда обращать внимание в первую очередь. Начнем с подключения котла, так как в котельной зачастую допускается много ошибок.

Подключение настенного котла

Настенные котлы обычно автоматизированные, в них имеются два важных элемента системы отопления:

• группа безопасности, которая состоит обычно из воздушного клапана, манометра, аварийного клапана избыточного давления;
• циркуляционный насос, который обеспечивает движение жидкости в системе отопления;

Поэтому подключение настенного котла наиболее простое, оно должно выполняться по следующей схеме (рассматриваем направление «от котла»):

Подача: – кран с американкой для подключения котла; — переходной фитинг на трубы – американка.

Кран обязателен, ставится сразу перед котлом, чтобы можно было обслуживать котел без слива системы.

Обратка: — кран с американкой для подключения котла; — грязевой фильтр; — кран; — тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы. — переходной фитинг на трубы – американка.

Грязевой фильтр является обязательным элементов любой системы отопления. Он устанавливается отстойником вниз, или, в крайнем случае, горизонтально. Грязь из системы будет скапливаться в фильтре, периодически удаляется из отстойника. При установке нужно соблюдать направленность относительно струи.

Краны возле фильтра обязательны, только закрыв оба крана можно обслуживать, очищать фильтр.

Далее рассмотрим обвязку напольного котла. Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. Поэтому они устанавливаются самостоятельно, как элементы котельной.

Группа безопасности, циркуляционный насос, расширительный бак

Для группы безопасности лучше приобрести специальный тройник и смонтировать на нем приборы, указанные выше. Важно подобрать приборы в соответствии с параметрами системы отопления, обычно максимальное давление – 4 МПа, рабочее — 1,5 – 2,0 Атм.

Насос приобретается по характеристикам системы. Для обычного небольшого дома (до 150 м кв.) в отопительную систему всегда будет достаточным циркуляционный насос с напором до 4 м (0,4 атм) (нередко для радиаторов и до 250 м кв.)

Соответственно маркировка насоса 25 – 40, где первая цифра указывает диаметр резьбы патрубков подключения, в данном случае 25 мм – 1 дюйм, но может быть и 32 мм и больше. Вторая цифра 40 является обозначением создаваемого давления – до 0,4 атм, а значит косвенно и мощности насоса.

Каждый циркуляционный насос имеет регулировку скорости вращения, не менее чем в 3 положениях, которой будет определяться объем прокачиваемой жидкости и реальная потребляемая мощность.

В первом положении регулировки циркуляционный насос 25-40 будет потреблять не более 30 Вт электроэнергии. Чаще для правильно сделанной системы отопления в утепленном доме до 150 м кв. будет достаточно тепловой энергии, которая сможет подаваться этим насосом на первой скорости.

Схемы подключения котлов, радиаторов, обвязки в домашнем отоплении

Сделать систему отопления для дома можно самостоятельно в том случае, если имеются навыки ведения сантехнических и строительных работ. По другому сказать, — нужно уметь трубы паять, обрезать, соединять, а также закручивать гайки, знать назначение и технические характеристики применяемого оборудования, иметь представление о гидравлике и теплотехнике и еще много чего…

Тогда, воспользовавшись типовыми проверенными схемами и решениями, можно создать систему отопления для небольшого дома только лишь своими руками.

Но если навыков выполнения работ нет, то придется наблюдать за тем, как делают систему отопления специалисты. При этом крайне желательно также ознакомиться с основными правилами создания системы, схемами размещения оборудования и др., чтобы проконтролировать выполнение работ и вовремя устранить ошибки, если таковые будут допущены.

Ниже приведены отдельные нюансы создания системы отопления в частном доме, на которые стоит всегда обращать внимание в первую очередь. Начнем с подключения котла, так как в котельной зачастую допускается много ошибок.

Подключение настенного котла

Настенные котлы обычно автоматизированные, в них имеются два важных элемента системы отопления:

• группа безопасности, которая состоит обычно из воздушного клапана, манометра, аварийного клапана избыточного давления;
• циркуляционный насос, который обеспечивает движение жидкости в системе отопления;

Поэтому подключение настенного котла наиболее простое, оно должно выполняться по следующей схеме (рассматриваем направление «от котла»):

Подача:
– кран с американкой для подключения котла;
— переходной фитинг на трубы – американка.

Кран обязателен, ставится сразу перед котлом, чтобы можно было обслуживать котел без слива системы.

Обратка:
— кран с американкой для подключения котла;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.

— переходной фитинг на трубы – американка.

Грязевой фильтр является обязательным элементов любой системы отопления. Он устанавливается отстойником вниз, или, в крайнем случае, горизонтально. Грязь из системы будет скапливаться в фильтре, периодически удаляется из отстойника. При установке нужно соблюдать направленность относительно струи.

Краны возле фильтра обязательны, только закрыв оба крана можно обслуживать, очищать фильтр.

Далее рассмотрим обвязку напольного котла. Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. Поэтому они устанавливаются самостоятельно, как элементы котельной.

Группа безопасности, циркуляционный насос, расширительный бак

Для группы безопасности лучше приобрести специальный тройник и смонтировать на нем приборы, указанные выше. Важно подобрать приборы в соответствии с параметрами системы отопления, обычно максимальное давление – 4 МПа, рабочее — 1,5 – 2,0 Атм.

Насос приобретается по характеристикам системы. Для обычного небольшого дома (до 150 м кв.) в отопительную систему всегда будет достаточным циркуляционный насос с напором до 4 м (0,4 атм) (нередко для радиаторов и до 250 м кв.)

Соответственно маркировка насоса 25 – 40, где первая цифра указывает диаметр резьбы патрубков подключения, в данном случае 25 мм – 1 дюйм, но может быть и 32 мм и больше. Вторая цифра 40 является обозначением создаваемого давления – до 0,4 атм, а значит косвенно и мощности насоса.

Каждый циркуляционный насос имеет регулировку скорости вращения, не менее чем в 3 положениях, которой будет определяться объем прокачиваемой жидкости и реальная потребляемая мощность.

В первом положении регулировки циркуляционный насос 25-40 будет потреблять не более 30 Вт электроэнергии. Чаще для правильно сделанной системы отопления в утепленном доме до 150 м кв. будет достаточно тепловой энергии, которая сможет подаваться этим насосом на первой скорости.

Часто повторяемой ошибкой при создании системы отопления является установка излишне мощных насосов, невзирая на то, что они стоят в разы дороже и больше потребляют электроэнергии. Там где оптимальным является насос 25 — 40м (в большинстве небольших домов), устанавливают насосы 25 — 60, и даже 25 – 80 и мощнее.

Объем расширительного бака можно подобрать по упрощенной формуле – 1/10 от объема теплоносителя в системе. Лучше чуть-чуть больше, но не меньше. Например, если в системе 200 литров, то лучше установить 35 литровый расширительный бак но не меньше чем 20 литров.

Подключение напольного неавтоматизированного котла

Рассмотрим схему, как должен подключаться напольный котел, не оборудованный автоматикой. (По направлению от котла.)

Подача:
— американка для подключения котла;
— группа безопасности или хотя бы аварийный клапан;
— кран;
— переходной фитинг на трубы – американка.

Обратка:
— кран с американкой для подключения котла;
— циркуляционный насос;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Между котлом и группой безопасности не должно быть никаких кранов. Если такой кран, установлен и закрыт, то может произойти авария.

С аварийного клапана должен быть отводной трубопровод, чтобы вода при сбросе не попала на котел и другое оборудование.

Вал ротора циркуляционного насоса должен располагаться только горизонтально Установка ротора вертикально – грубая ошибка инструкции по установке, тем не менее, допускается часто.

Насос устанавливается в трубопровод в соответствии с направлением движения жидкости.

Клемная коробка насоса должна быть сверху для удобства подключения и обслуживания. Если она оказывается снизу (при установке насоса в соответствии с направлением жидкости), то ее вместе со статором необходимо развернуть вверх, что позволяет сделать конструкция насоса, при ослаблении специальных болтов.

Расширительный бак ставится всегда со стороны всаса насоса, т.е. перед насосом по ходу движения жидкости. Это обязательное правило.

Выбор схемы отопления и подключение радиаторов

Многие специалисты считают однотрубную систему (ленинградка) неудовлетворительной по многим параметрам. В первую очередь в ней весьма сложно добиться нужного распределения тепловой мощности между радиаторами, но ей присущи и другие недостатки. Рекомендуется использовать двухтрубные системы, чаще – тупиковую или попутную. Подробней узнать о данных схемах подключения радиаторов можно и на данном ресурсе.

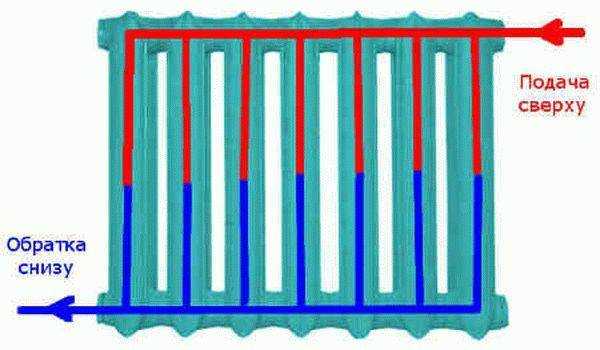

Радиаторы к трубам необходимо подключать по диагональной схеме:
– с одной стороны радиатора сверху подача, с другой стороны снизу обратка.

Возможно подключение коротких (менее 1 метра длиной) радиаторов по односторонней схеме:
— с одной стороны сверху подача, снизу обратка.

Все другие схемы включения радиаторов, в том числе и «низ-низ» не желательны к применению из-за большой потери полезной мощности радиаторов.

Краны и раздельная регулировка тепловой мощности радиаторов

У каждого радиатора на его подаче и обратке должны быть установлены краны. Они обеспечивают отключение радиатора без слива всей системы с сохранением ее работоспособности. С помощью отдельных кранов можно регулировать мощность радиатора.

Возможна установка следующих видов кранов в системе отопления:

• Шаровые. Не предназначены для регулировки потока, должны работать только в двух положениях – «Открыто» или «Закрыто». Устанавливаются на отводах каждого радиатора, для снятия или отключения его от системы.
• Вентильные. Плавная регулировка потока крайне затруднительна, и на практике редко выполняется. При изменении положения штока на 5 – 95%, объем проходящей жидкости меняется всего лишь на 10%, поэтому подобрать нужное гидравлическое сопротивления затруднительно, краны склонны к заиливанию, на практике, в 95% случаев не работоспособны. К установке не рекомендуются.
• Клапана нажимного действия. Предназначены для регулировки тепловой мощности радиаторов совместно с тепловыми регулятороами (тепловыми головками). Они могут устанавливаться и работать только в системах с автоматизированными котлами. С твердотопливными котлами автоматические регуляторы мощности на трубопроводах не допускаются, так как закрытие всех радиаторов или их части приводит к перегреву системы и возможной аварийной ситуации.

Выше были рассмотрены несколько значимых вопросов создания системы отопления.
Выполнение указанных рекомендаций по монтажу системы отопления, а также правильный выбор мощности оборудования и подбор диаметра труб, позволит создать принципиально правильную систему отопления для небольшого дома.

Page not found – Сайт ТСЖ “Луначарского 14” г. Миасс Челябинской области

• Главная
• Информация о ТСЖ
• Устав
• Информация о доме
• План работы
• Отчёт о проделанной работе
• Отчёт по расходам ТСЖ
• Капитальный ремонт дома
• Фотоальбомы
• Работа по защите интересов собственников
• Собрания членов ТСЖ
• Сметы
• Тарифы и цены
• Актуальные вопросы для управляющего домом
• Обратная связь
• Если возникли проблемы с сантехникой
• Архив

Unfortunately the page you’re looking doesn’t exist (anymore) or there was an error in the link you followed or typed. This way to the home page.

• Главная
• Информация о ТСЖ
• Устав
• Информация о доме
• • Сведения о земельном участке и здании дома 14 по ул. Луначасркого
  • Акт приёма-передачи дома
  • Что такое общее имущество дома?
  • Перепланировка. Правила её осуществления
• План работы
• Отчёт о проделанной работе
• • Отчёт о проделанной работе за 2013 год
• Отчёт по расходам ТСЖ
• • 2013 г.
  • • Расходы по организации ТСЖ “Луначарского 14”
    • Расходы на комплектовку счётчика ХВС, доработку узла учётаГВС, ремонт системы отопления и ГВС
    • Расходы на электроустановочные изделия для подвального помещения
    • Расходы на инструменты и оборудование
    • Хозтовары
    • Дорожные расходы
    • Канц.товары, обслуживание орг.техники
    • Расходы на дезинсекцию и дератизацию
    • Расходы на строительные материалы
    • Замена окон
    • Вознаграждение РКЦ г. Миасс
    • Отчёт по расходованию средств ТСЖ
  • 2014 г.
  • 2015 г.
  • 2016 г.
• Капитальный ремонт дома
• • О капитальном ремонте дома. Очередь на ремонт
  • Новое в законодательстве
• Фотоальбомы
• • Автоматическое регулирование отопления. 2015 г.
  • Замеры тепловизором 2015 г.
  • Общедомовой электросчётчик 2014 г.
  • Теплоузел 2014 г.
  • Теплоузел после установки счётчика учёта тепла и горячей воды 2013 г.
  • Состояние теплоузла до установки счётчиков. 2012 г.
  • Состояние труб, кранов, задвижек в подвале дома. 2013 г.
  • Состояние электрощитков при УК 2013 г.
  • Подъезды. 2013 г.
  • Состояние двора. 2013 г.
  • Канализация. 2013 г.
  • Состояние крыши на 22.04.2013 г.
• Работа по защите интересов собственников
• • Вопросы об оплате аварийно-диспетчерской службы
  • УФАС нашла нарушение в работе ОАО “ЭнСер”
• Собрания членов ТСЖ
• • 2013
  • 2014
  • 2015
  • 2016
  • 2017
• Сметы
• Тарифы и цены
• Актуальные вопросы для управляющего домом
• • Когда подача не сходится с обраткой
• Обратная связь
• Если возникли проблемы с сантехникой
• Архив
• • 2013 г.
  • • Март
    • Апрель
    • Июнь

• 12/12/2021 – Автоматическое погодное регулирование “А…” от компании “С..т”
• 08/20/2021 – “Территория Безопасности”
• 01/25/2019 – Постановление Апелляционного суда Челябинской области по иску ТСЖ “Луначарского 14″к АО “ММЗ”
• 01/24/2019 – Отчёт о проделанной работе за 2018 г. Запланированные работы в 2019-2020 годах
• 01/24/2019 – Сравнение платы за отопление за отопительный период 2017 – 2018 г. домов Луначарского 14 и Жуковского 3.
• 06/26/2018 – Биметаллические секционные радиаторы “РИФАР”
• 06/25/2018 – Отчёт о проделанной работе в 2017 г, план работ на 2018-2019 г. и на светлое будущее
• 04/24/2018 – Плата за отведение сточных вод при использовании общего имущества в многоквартирных домах при отсутствии конструктивных особенностей дома – незаконна
• 04/23/2018 – Прокуратура обязала АО “ЭнСер” пересчитать стоимость горячей воды
• 04/22/2018 – Верховный суд принял решение об объеме тепла в ГВС
• 03/06/2018 – Решение Арбитражного суда Челябинской области по иску ТСЖ “Луначарского 14″к АО “ММЗ”
• 11/01/2017 – Ремонт швов 2016 – 2017 г.
• 05/27/2017 – Определение Верховного суда по стоимости горячей воды
• 05/14/2017 – Цифровое фотореле нового поколения ФР-14
• 01/16/2017 – Отчёт по выполнению работ и расходованию средств за 2016 г.
• 10/16/2016 – Заменены трубы ХВС, ГВС и отопления
• 07/08/2016 – Шаровые краны PROFAKTOR
• 05/04/2016 – Экономия средств собственниками  по статье “Отопление” за отопительный период 2015-2016 г. с учётом расходов по статьям “Ремонт текущий”, “Капитальный ремонт”
• 01/26/2016 – Установлена система автоматического погодного регулирования теплопотребления (САПРТ)
• 01/25/2016 – Как добиться оптимальной температуры в квартире и при этом не обогревать улицу?
• 01/23/2016 – Закон изменился, а за горячую воду рассчитывают по старому
• 01/22/2016 – Лохотрон от компании «С..т»
• 01/21/2016 – Оплата за отопление 2015-2016 г.г. (норматив 53,64 руб/кв.м)
• 01/20/2016 – Утеплены все трубы отопления
• 11/28/2015 – Новые ступени перед подъездами
• 10/10/2015 – Произведена реконструкция системы освещения подъездов дома
• 10/10/2015 – Производится ремонт швов
• 10/10/2015 – Установлены козырьки над подъездами
• 07/13/2015 – Супермодернизация тепловых узлов, или лохотрон от компании «С. .т»
• 07/09/2015 – Замена кранов на системе горячего водоснабжения
• 07/08/2015 – Установлены люки на крышу и двери на чердак дома
• 07/03/2015 – Дополнительная супермодернизация тепловых узлов компанией “С…”
• 06/09/2015 – Экономия средств собственниками дома по статье «Отопление» за отопительный период 2014-2015 гг. с учётом расходов по статье «Ремонт текущий»
• 04/30/2015 – Оплата за отопление 2014 – 2015 гг.
• 03/23/2015 – Охота на ведьм, или одна из причин, откуда берутся общедомовые нужды, или ВНИИМС Госстандарта России рекомендует
• 03/22/2015 – “Когда подача не сходится с обраткой”
• 03/01/2015 – Произведены замеры дома тепловизором
• 01/25/2015 – Отчёт по расходам ТСЖ “Луначарского 14” за 2014, 2013 (с 15.04.13) гг.
• 01/17/2015 – Вводятся нормативы ОДН по воде и электроэнергии
• 10/31/2014 – Данные общедомового узла учёта не могут применяться для начисления платежей за горячую воду (часть 2)
• 10/30/2014 – Данные общедомового узла учёта тепловой энергии не могут применяться для платежей за горячую воду (часть 1)
• 09/09/2014 – Часть швов отремонтирована
• 08/21/2014 – Проведены гидравлические испытания
• 08/21/2014 – Завершены работы по установке окон в подъездах
• 07/16/2014 – Замена окон в подъездах
• 07/02/2014 – Производятся работы по ремонту швов
• 07/02/2014 – Сдан в эксплуатацию общедомовой узел учёта электрической энергии
• 06/26/2014 – Произведена замена домофонных дверей
• 05/23/2014 – Установка датчиков движения в тамбурах
• 05/16/2014 – Отчёт по расходованию средств в 2013 г.
• 04/26/2014 – Оплата за отопление в 2013 – 2014 году
• 02/07/2014 – Снижение тарифа на содержание лифта
• 01/14/2014 – Отопительная составляющая от ОАО “ММЗ”
• 01/13/2014 – Отопительная составляющая от ММЗ – продолжение
• 10/11/2013 – Сдан в эксплуатацию общедомовой узел учёта тепловой энергии и горячей воды
• 09/09/2013 – Состояние труб холодного водоснабжения
• 08/17/2013 – Проведена электрификация подвала
• 08/16/2013 – Проводятся работы по реконструкции системы отопления дома
• 06/28/2013 – Акт приёма-передачи и технического состояния дома
• 06/16/2013 – Трубы холодного водоснабжения в аварийном состоянии
• 06/08/2013 – Трубы в воде
• 04/22/2013 – Состояние крыши
• 03/24/2013 – О фотоальбомах сайта “ТСЖ “Луначарского 14”

Правильное подключение радиаторов

Проверка правильного подключения радиаторов при опрессовке системы отопления

Правильное подключение радиаторов отопления означает их правильную работу. Это легко проверить в процессе опрессовки системы отопления с использованием горячего теплоносителя. Опрессовка, это финальный этап установки системы отопления, проверка правильности монтажа всех ее компонентов. Результат определяется с помощью тактильных тепловых рецепторов кожи. Дотрагиваясь до каждой батареи отопления, убеждаются в том, что она нагрета. Последовательно проверяют, равномерно ли нагреты все батареи в доме. При наличии пирометра, инфракрасного дистанционного термометра, можно использовать его. Он оказывается в особенности полезен для проверки равномерности нагревания отдельных секций радиаторов.

Обычно в системе применяют не термостаты, а более дешевый вариант регулирования температуры батарей: краны. Сантехники часто используют слово краны как профессионализм, с ударением на последнем слоге, кранЫ. Краны позволяют регулировать температуру отдельных радиаторов посредством изменения проточного сечения для отдельных радиаторов и веток системы отопления. Опытные сантехники устанавливают краны таким образом, чтобы использовать их также для продавливания воздушных пробок в отоплении в процессе опрессовки системы. Это касается как промежуточных кранов, так и воздушников, кранов Маевского или спускных кранов. Некоторые сантехники предпочитают устанавливать вместо кранов Маевского небольшие спускные краны, которые служат дольше и не «примерзают».

Если отдельные радиаторы не греются, либо не греются целые ветки системы отопления, содержащие несколько радиаторов, это как раз свидетельствует чаще всего о наличии воздушных пробок. Как убрать, выгнать, удалить воздушную пробку? Для этого иногда приходится временно отключать отдельные ветки, чтобы подать максимум давления в «неправильную ветку». В закрытой системе отопления с принудительной циркуляцией убрать воздушные пробки проще.

Самые распространенные ошибки подключения радиаторов отопления

Самой неприятной, но, к сожалению, достаточно распространенной ошибкой подключения радиаторов является обратное подключение радиаторов, неправильная схема подключения радиаторов. Подача, приток теплоносителя, воды, должна всегда, во всех способах подключения, быть сверху, насколько это возможно. А обратка, отток охлажденной воды, должен быть снизу. Если подключают ошибочно, наоборот, подача снизу, а обратка сверху, теплоотдача радиатора может снижаться более чем в два раза. Естественно, что результат такого неправильного подключения легко определяется в процессе опрессовки отопления.



Неправильное, обратное подключение радиаторов

Бесспорно, обратное подключение радиаторов является грубейшей ошибкой. Причиной может быть то, что сантехник или, что бывает чаще, мастер-универсал не может правильно определить направление движения теплоносителя в системе отопления, идентифицировать, где подача, а где обратка. Другой причиной может быть незнание базовых принципов и схем подключения радиаторов.

Второй по значимости причиной неправильного подключения радиаторов является проблема удаления воздушных пробок. Эта проблема тесно связана с уклоном труб отопления. Кратко эту проблему можно обозначить так:

– уклон подачи должен быть отрицательным или выпуклым с воздушником (или напорным баком в открытой системе) на самой высокой точке;

– уклон обратки должен быть также отрицательным или вогнутым, желательно, хотя и не всегда возможно, расположить в самой нижней точке кран для спуска теплоносителя из системы отопления.

Равномерность нагрева, как показатель правильного подключения радиаторов

В любом радиаторе отопления отдельные секции греются неравномерно, по-разному. Также каждая отдельная секция радиатора нагревается неравномерно. Вверху она более теплая, а снизу холоднее. Но эта разница должна быть невелика. Опытный сантехник сразу определит, является ли неравномерность нагрева секций или каждой отдельной секции признаком неправильного подключения радиаторов, или эта разница находится в пределах нормы, и подключение радиаторов выполнено правильно.

Следует отметить, что у чугунных батарей отопления коэффициент теплопередачи заметно ниже, чем у алюминия. Это выражается в том, что секции чугунных батарей нагреваются более равномерно, чем секции биметаллических и алюминиевых радиаторов. Это не является признаком ошибки, чаще всего радиаторы подключены правильно.

Неравномерное нагревание каждой секции радиатора, когда вверху она горячая, а внизу слишком холодная, может свидетельствовать об обратном подключении радиатора отопления, либо о том, что нижний проток забит осадками. Различное нагревание отдельных секций: обычно ближние к трубе отопления 1-2-3 секции греются, а остальные остаются холодными, также свидетельствует об обратном подключении.

Либо подобный симптом может означать, что использовано боковое подключение, и напора теплоносителя, его скорости, не хватает для того, чтобы вода проходила через дальние секции. Подобная проблема решается изменением бокового подключения на диагональное подключение радиаторов, либо добавлением удлинителя протока жидкости. Последний вариант используется для того, чтобы не менять дизайн установки радиатора.

Схема подключения радиаторов отопления: виды и особенности

Оглавление:
Схема подключения радиаторов отопления: виды и их особенности
Схема подключения батарей отопления и ее взаимосвязь с типом отопительной системы

Одним из немаловажных этапов работ в процессе создания любой системы отопления является так называемая обвязка радиаторов, т.е. их подключение к магистральным трубопроводам. Выполняться она может различными способами, и выбор схемы подключения зависит от многих факторов – правильность этого выбора определяет то, насколько качественно и экономично будет работать система отопления. В этой статье вместе с сайтом stroisovety.org мы разберемся с вопросом, какая схема подключения радиаторов отопления будет правильной в той или иной ситуации. Мало того, мы рассмотрим сильные стороны различных схем обвязки батарей, тем самым предоставив вам возможность выбрать из них наиболее оптимальную и подходящую именно для ваших условий эксплуатации отопительной системы.

Схема подключения радиаторов отопления фото

Схема подключения радиаторов отопления: виды и их особенности

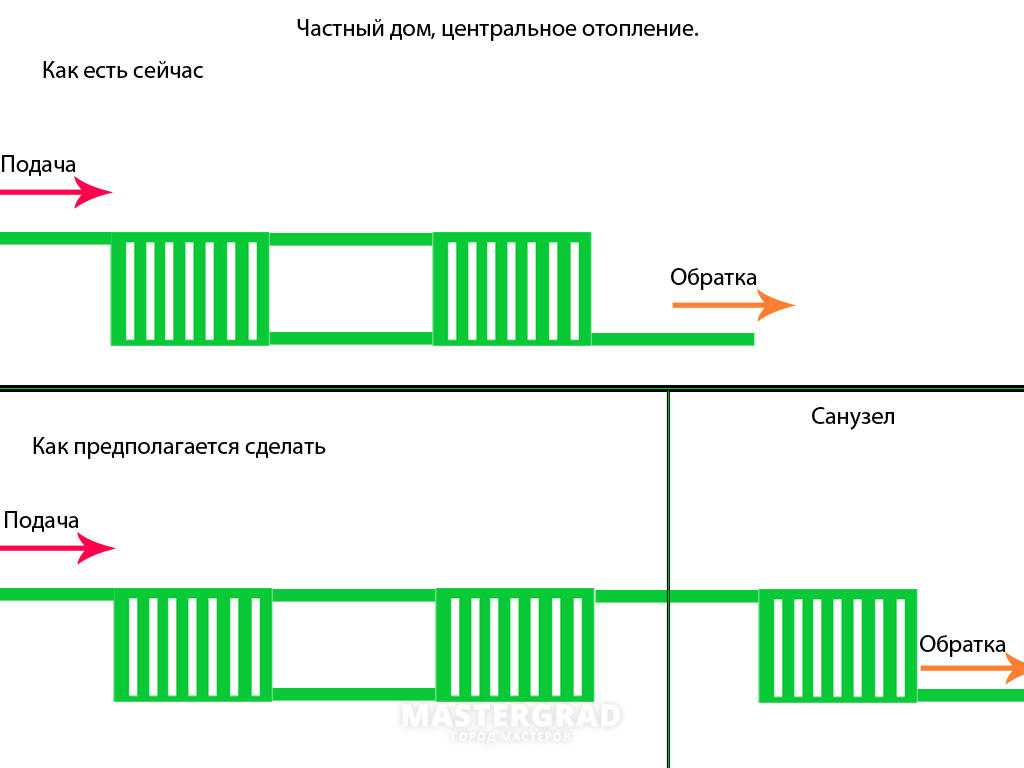

Можно выделить три принципиально разные способа подключения радиаторов отопления – все они работают отлично, но делают это в определенных условиях. Об условиях мы поговорим немного позже, а пока рассмотрим, что представляют собой эти схемы.

1. Боковое подключение радиаторов отопления. Если стать перед смонтированной на стене батареей, то при этом способе ее подключения подающий и обратный трубопровод будут находиться с одной стороны отопительного прибора – сверху (подача) и снизу (обратка). Скажем прямо – среди всех способов подсоединения радиаторов этот является наименее удачным. По сути, теплоноситель движется по первой секции радиатора, а последним, как говорится, достаются крохи тепловой энергии. Для такого способа подключения очень важным моментом является положение батареи относительно уровня горизонта – это не тот вариант, когда четкий уровень обеспечивает качественное функционирование отопительного прибора. Хотите, чтобы при такой постановке вопроса батарея работала нормально? Тогда нужно сделать небольшой контр уклон – задняя часть батареи, та, где установлены заглушки и кран Маевского, должна быть немного приподнята. Это дает два преимущества: во-первых, воздух беспрепятственно поднимается к крану Маевского и, во-вторых, улучшается циркуляция теплоносителя внутри самой батареи. Горячая вода поднимается вверх и полностью заполняет батарею. Даже если она будет расположена точно горизонтально, хорошей конвекции наблюдаться не будет.
2. Диагональное подключение радиатора отопления. Такая схема выглядит несколько лучше – при этой обвязке радиаторов подающий трубопровод подсоединяется с одной стороны вверху, а обратный трубопровод подключается с другой стороны внизу. Какие преимущества дает такой способ подсоединения отопительных приборов? Все та же банальная улучшенная конвекция теплоносителя внутри радиатора – теплоноситель, пытаясь найти короткую дорогу от подачи к обратке, проходит как бы по диагонали батареи, полностью задействовав ее в процессе конвекции. Нагрев нижнего треугольника радиатора производится за счет ниспадающего потока теплоносителя, а верхний треугольник прогревается уже за счет самой конвекции, при которой горячий теплоноситель поднимается вверх. Кстати, на подъем горячей воды вверх влияет не температура, а плотность, которая у холодной воды больше. Именно по этой причине она и вытесняет горячий теплоноситель вверх.

   Диагональное подключение радиатора отопления фото

3. Радиаторы отопления с нижним подключением. Наверное, вы уже догадались, что при такой схеме подключения батареи подача и обратка отопления подсоединяются снизу, с разных сторон отопительного прибора. В этой ситуации ток теплоносителя проходит по нижней части батареи, и о прямом прогреве радиатора здесь речь вообще не идет. Все обеспечивается конвекцией – остывшая вверху жидкость опускается вниз, а на ее место поднимается нагретый теплоноситель. На сегодняшний день такой способ обвязки батарей считается наиболее оптимальным, но не стоит принимать все за чистую монету – на самом деле он применим не при всех условиях. Но об этом чуть позже.

Итак, возможные схемы подключения батарей мы разобрали, теперь остается решить вопрос использования – с целесообразностью их применения при тех или иных обстоятельствах.

Схема подключения батарей отопления и ее взаимосвязь с типом отопительной системы

Существуют три основных способа прокладки магистральных трубопроводов, обеспечивающих работу системы отопления – их выбор в большинстве случаев обусловлен размерами системы отопления. Рассмотрим их подробнее и разберемся, к какой из них лучше подходит та или иная схема обвязки отопительных приборов.

1. Система отопления со стояками – это идеальный вариант для отопления с естественной циркуляцией теплоносителя. Благодаря законам природы горячая вода поднимается вверх (например, на чердак здания) и оттуда под действием силы гравитации опускается вниз по стоякам, где и собирается в обратный трубопровод, по которому возвращается к котлу на очередной цикл подогрева. Для такой системы отопления наилучшими вариантами считается боковое или диагональное подключение батарей. Естественно, лучше выбрать диагональный вариант, но он не всегда уместен. К примеру, если строение имеет несколько этажей – при такой схеме получается смещение стояка, а возврат его в исходную точку затрудняет естественный ток теплоносителя. Так что в такой комбинации диагональное подключение возможно только в одноэтажных строениях. О нижнем подключении батарей в такие системы не может быть и речи.

   Способы подключения радиаторов отопления фото

2. Однотрубное подключение радиаторов отопления. Не знаю, почему, но второе название такой отопительной системы звучит как ленинградка. Она представляет собой закольцованную трубу, один конец которой подключается к подающему трубопроводу отопления, а второй – к обратному патрубку котла. Получается так, что теплоноситель циркулирует по кругу – в этом есть как свои преимущества, так и недостатки. К примеру, при большой длине кольцевого трубопровода последние в цепи радиаторы прогреваются плохо. К преимуществам этой системы можно отнести очень эффективную работу при малой длине кольцевого трубопровода (до 30м). Если длина кольца больше, тогда батареи подсоединяют к магистрали через тройники – в такой ситуации дополнительно установленными кранами на подачу и обратку можно уменьшать ток теплоносителя через батарею, обеспечивая тем самым лучшую работу дальних радиаторов. При небольшой длине трубопровода батареи подключаются немного иначе – без тройников. Выход с первой батареи подсоединяется к входу последующего отопительного прибора. Самый главный недостаток последнего варианта заключается в том, что невозможно заменить радиатор без полной остановки и слива всей системы в целом (поэтому она практически не применяется).

   Радиаторы отопления с нижним подключением фото

3. Двухтрубное подключение радиаторов отопления. Это, можно сказать, стандартная схема подключения радиаторов отопления для одноярусных отопительных систем – она широко распространена как в одноэтажных частных строениях, так и в многоэтажных постройках. Такая схема представляет собой два магистральных трубопровода, один из которых отвечает за подачу теплоносителя в батарею, а другой за отвод охлажденной жидкости. Преимуществ у такой системы хоть отбавляй – она прекрасно регулируется отсекающими кранами, легко совмещается со стояковой системой и способна обеспечивать подачу теплоносителя на довольно большие расстояния. Одна ветвь подобного трубопровода может достигать 50м. Для такой системы наиболее подходящим вариантом подсоединения батарей является и нижняя схема обвязки, и диагональная. Обе схемы работают отлично, и выбор между ними зависит не от типа системы, а от виды используемых радиаторов. К примеру, если планируется установка секционных батарей, то лучше смонтировать диагональную схему подключения. Ну а для конвекторов оптимальным решением будет схема с нижними подводками.

В общем, подводя итоги всему вышесказанному, можно сказать только одно – вопрос, как правильно подключить радиаторы отопления, однозначно решить нельзя. Не существует универсального решения – выбирать нужно исходя из обстоятельств, как говорится, по месту.

Боковое подключение радиаторов отопления фото

И в заключение остается добавить лишь одно – зачастую при монтаже отопительных систем применяется так называемая комбинированная схема подключения радиаторов отопления. В основном они используются для теплоснабжения двух-, трех- и более этажных строений. В определенном месте дома прокладываются центральные стояки, проходящие сквозь все этажи дома – впоследствии от них запитывается каждый этаж в отдельности. Устанавливается распределительная гребенка (коллектор), к ней может подсоединяться несколько отдельных веток, в каждой из которых может использоваться своя определенная схема подключения радиаторов (какая именно из систем, описанных выше, определяется расчетами).

Автор статьи Александр Куликов

В чем разница между приточными и возвратными вентиляционными отверстиями?

перейти к содержанию

• Посмотреть увеличенное изображение

Вы когда-нибудь задумывались о том, что находится за вашими стенами? Сюрприз: это, вероятно, воздуховод! Ваша система HVAC — это больше, чем просто компрессор на заднем дворе или печь в подвале. В вашем доме также есть система воздуховодов, обычно за стенами или потолком. Вы знаете, что воздух в вашем доме выходит через вентиляционные отверстия, но вы можете не знать, что эти вентиляционные отверстия служат разным целям. В типичном доме у вас будут приточные и возвратные вентиляционные отверстия. Существует большая разница между ними и тем, как они влияют на качество воздуха в вашем доме!

Что такое приточная вентиляция?

Вентиляционное отверстие, вероятно, первое, о чем вы обычно думаете, когда думаете о вентиляционном отверстии. Приточные вентиляционные отверстия, как следует из их названия, снабжают комнаты в вашем доме кондиционированным воздухом, поэтому, если вы поднесете руку к вентиляционному отверстию, вы должны почувствовать, как воздух дует на вас. Как правило, они имеют регулируемые ламели, так что вы можете направлять воздух по своему усмотрению или регулировать воздушный поток.

Что такое обратный клапан?

Обратный клапан противоположен приточному. Возвратные вентиляционные отверстия втягивают воздух в систему для его кондиционирования и откачивают обратно в дом через приточные вентиляционные отверстия. Чтобы определить обратный клапан, возьмите лист бумаги и поднесите его к вентиляционному отверстию. Если бумага тянется к вентиляционному отверстию, то это возвратное вентиляционное отверстие. Возвратные вентиляционные отверстия обычно больше, чем приточные, и у них обычно нет регулируемых планок для направления потока воздуха, поскольку воздух поступает в воздуховоды, а не наружу. Обратные вентиляционные отверстия можно найти на полу, на потолке или у основания стены, как обычное приточное вентиляционное отверстие.

Можете ли вы перекрыть вентиляцию?

Не рекомендуется закрывать ни приточные, ни возвратные вентиляционные отверстия. Это потому, что приточные и возвратные вентиляционные отверстия создают баланс в вашем доме. Количество воздуха, втягиваемого из вашего дома обратно в воздуховоды, должно равняться количеству кондиционированного воздуха, выбрасываемого приточными вентиляционными отверстиями. Хотя может возникнуть соблазн просто заблокировать вентиляционное отверстие, если в определенной комнате становится слишком тепло или слишком холодно, это может создать дисбаланс в вашем доме. Дисбаланс может действительно снизить уровень комфорта в вашем доме, поэтому лучше просто оставить вентиляционные отверстия открытыми.

Где должны быть приточные и возвратные вентиляционные отверстия?

В идеальной ситуации в каждой комнате вашего дома должна быть обратная вентиляционная решетка или решетка, а также приточные вентиляционные отверстия, которые обычно есть в каждой комнате. Некоторые дома построены только с одним или двумя основными вентиляционными отверстиями, чтобы сократить расходы на строительство, но если вы стремитесь к максимальной эффективности и комфорту, это не идеальная установка.

Вам нужна помощь в области ОВКВ?

Если вашему дому требуется быстрое и качественное обслуживание, вы можете рассчитывать на систему отопления, охлаждения и электроснабжения! Наши квалифицированные специалисты позаботятся о том, чтобы ваша система ОВКВ работала максимально эффективно, а также выполнят любое необходимое техническое обслуживание ОВКВ. Мы хотим, чтобы вы знали, что безопасность и комфорт вашей семьи является нашим приоритетом номер один, как это всегда было. Мы принимаем все необходимые меры предосторожности и следуем рекомендациям CDC, чтобы сохранить здоровье наших клиентов и сотрудников. Мы обслуживаем район Кливленда более 40 лет и никуда не собираемся. Позвоните нам по телефону (440) 937-9134 или посетите наш веб-сайт сегодня и узнайте, что мы можем сделать для вас!

Отопление, охлаждение, электричество и сантехника2022-09-01T11:12:00-05:00

• Почему мой кондиционер издает странные звуки?

  23 сентября 2022 г.

• Вас тошнит от кондиционера?

  16 сентября 2022 г.

• Должен ли я отремонтировать или заменить безрезервуарный водонагреватель?

  9 сентября 2022 г.

• 6 вопросов, которые следует задать перед тем, как нанять сантехнику

  2 сентября 2022 г.

• 5 Преимущества программы технического обслуживания HVAC

  26 августа 2022 г.

• Как выбрать компанию по ремонту электрооборудования

  19 августа 2022 г.

• Как работает проточный водонагреватель?

  12 августа 2022 г.

• Что такое проверка HVAC?

  5 августа 2022 г.

Ссылка для загрузки страницы Перейти к началу

Должны ли обратные каналы быть больше, чем подающие? – Air & Water Expert

Сеть воздуховодов, расположенных за вашими стенами, важна, потому что они позволяют воздуху циркулировать между вашей системой отопления и охлаждения. Эти трубы соединяются с каждой комнатой в вашем доме, и их наличие облегчает движение воздуха.

Приточные воздуховоды подают кондиционированный (нагретый или охлажденный) воздух в ваши помещения, а возвратные воздуховоды всасывают кондиционированный воздух обратно в систему отопления или охлаждения через систему вентиляционных отверстий.

Обратные каналы должны быть больше подающих? Да, обратные каналы обычно больше, чем приточные, чтобы обеспечить сбалансированный воздух в доме. Как правило, в системе больше приточных вентиляционных отверстий, что требует большего размера возвратных вентиляционных отверстий. Обеспечение достаточного количества подаваемого и возвращаемого воздуха имеет решающее значение для поддержания окружающей среды.

В этой статье мы объясним, как работают воздуховоды и вентиляционные отверстия в системах отопления и кондиционирования воздуха. Мы рассмотрим проблемы, которые они могут представлять, и предложим некоторые решения, чтобы вы могли максимально эффективно управлять своей системой.

Что такое воздуховоды?

Воздуховод представляет собой трубу или проход, обеспечивающий связь между комнатами в здании. Системы отопления, вентиляции и кондиционирования воздуха (HVAC) используют воздуховоды для подачи и удаления воздуха.

Эти воздуховоды обеспечивают проход для системы HVAC, чтобы обеспечить комфортную среду в вашем доме.

Воздуховоды изготавливаются из различных материалов, чаще всего из листового металла. Ниже приведены наиболее распространенные материалы, используемые для изготовления воздуховодов.

Оцинкованная сталь

Оцинкованная сталь является наиболее распространенным материалом, используемым для изготовления воздуховодов, благодаря своей высокой прочности и долговечности. Поскольку эта сталь имеет цинковое покрытие, она не ржавеет и не требует покраски. Он расширяется и сжимается при нагревании и охлаждении и является очень пригодным для обработки материалом.

Алюминий

Алюминий — следующий по популярности материал, поскольку он легкий и устойчив к коррозии и влаге. Он легко доступен и быстро устанавливается.

Предварительно изолированные воздуховоды

В современных домах воздуховоды часто изготавливаются из жестких изоляционных панелей из полиуретана или стекловолокна. Эти предизолированные воздуховоды легкие и быстро монтируются. Они могут быть изменены на месте и обеспечивают меньшую утечку воздуха.

Гибкий материал

Производители могут изготавливать воздуховоды из гибкого пластика, сформированного поверх металлической катушки.

Они обычно используются для соединения отводов с жесткими воздуховодами и просты и удобны в использовании, но технические специалисты используют их с короткими длинами, поскольку они обычно допускают потерю давления.

Ткань

Тканевые воздуховоды обычно изготавливаются из полиэстера и имеют малый вес. Это недорогой материал, который эффективно рассеивает воздух (источник). до н.э. с их использованием дымоходов и дымоходов, которые помогали сохранять тепло в зданиях и устранять дым (источник).

Позднее римляне использовали вертикальные трубы под плиткой для обогрева помещения.

Примерно с 1300 г. н.э. трубы использовались для направления пара или горячей воды для обогрева зданий и были основным методом обогрева зданий. Эта концепция породила современный радиатор, с которым мы знакомы сегодня.

И наоборот, в начале 1900-х годов было разработано кондиционирование воздуха с использованием заполненных водой воздуховодов, которые распыляли туман и охлаждали воздух за счет испарения.

Технологии систем отопления и охлаждения быстро развивались на протяжении двадцатого века. Система кондиционирования воздуха, которая может нагревать или охлаждать при подаче по одному и тому же воздуховоду, была разработана только после Второй мировой войны (источник).

Сегодня технологии продвинулись до такой степени, что системы HVAC широко распространены в домах по всей территории США, предлагая энергосберегающие системы, основанные на передовых технологиях.

Приточные и возвратные воздуховоды

Приточные воздуховоды и вентиляционные отверстия

Приточные воздуховоды подают воздух в ваш дом и соединяются с приточными вентиляционными отверстиями. Эти вентиляционные отверстия обычно имеют планки (за решеткой), позволяющие направлять поток воздуха.

Приточные вентиляционные отверстия в вашем доме легко определить – поднесите лист бумаги или даже руку к вентиляционному отверстию, и если воздух выходит наружу, то это приточное вентиляционное отверстие.

При включении кондиционера холодный воздух поступает из приточных вентиляционных отверстий, а при включении обогревателя из приточных вентиляционных отверстий выбрасывается теплый воздух.

Возвратные воздуховоды и вентиляционные отверстия

Возвратные воздуховоды вытягивают воздух из вашего дома для подачи в систему отопления или охлаждения и соединяются с обратными вентиляционными отверстиями. Обратные вентиляционные отверстия также расположены за решеткой, но они не имеют планок или жалюзи и, как правило, больше по размеру, чем приточные вентиляционные отверстия.

Если вы держите перед собой лист бумаги или руку, вы почувствуете эффект всасывания.

Обратные вентиляционные отверстия также обычно имеют фильтр, который предотвращает попадание грязи, пыли или других загрязняющих веществ в систему отопления или охлаждения и причинение ущерба. И наоборот, приточные вентиляционные отверстия не требуют фильтра.

Где должен находиться Вентс?

Подрядчики могут допустить множество ошибок при установке воздуховодов и вентиляционных отверстий в доме. Для наиболее эффективной системы вентиляция должна располагаться в каждой комнате, а в идеале — в нужном месте.

Не существует четких правил для конкретного места в комнате, где они размещают вентиляционные отверстия, но есть некоторые общепринятые правила для этого.

Расположение приточных вентиляционных отверстий

Идеальное место для приточных вентиляционных отверстий — на полу или плинтусах, и в каждой комнате должно быть хотя бы одно такое место.

Тепло поднимается вверх, и поэтому, если вентиляционные отверстия находятся в потолке, тепло улетучивается до того, как сможет нагреть комнату. Это также поможет сохранить комфорт в комнате летом.

В результате воздуховод должен быть расположен в подвале и подполье (для второго этажа). Таким образом, тепло проходит кратчайшее расстояние от пола. Такая установка обеспечит более эффективную и экономичную систему, а также хорошую циркуляцию воздуха.

Дополнительные вентиляционные отверстия идеально размещаются под окном. Тогда они создадут барьер против холода холодного окна (окна всегда будут холоднее, чем стены в холодную погоду).

Летом будет действовать противоположное: прохладный воздух будет циркулировать перед горячим стеклом.

Расположение обратных вентиляционных отверстий

Возвратные вентиляционные отверстия подключены к отдельным воздуховодам, которые всасывают воздух и возвращают его в систему отопления или охлаждения.

Установщики должны размещать эти вентиляционные отверстия на противоположной стороне помещения от приточных вентиляционных отверстий, чтобы предотвратить ситуацию, когда воздух идет прямо из приточного вентиляционного отверстия обратно в систему, и чтобы воздух мог перемещаться по помещению.

Обратный воздуховод может располагаться там, где это наиболее удобно, и необязательно должен проходить через каждую комнату в доме. Например, можно отказаться от возврата воздуха из кухонь и ванных комнат в систему (источник)

Размер вентиляционных отверстий

Размер вентиляционных отверстий зависит от размера помещения и требований к отоплению или охлаждению помещения. Если вентиляционное отверстие слишком маленькое, это заставит систему проталкивать воздух с большей скоростью, что может создать неприятный шум.

Подрядчик с хорошей репутацией должен рассчитать размер и количество вентиляционных отверстий, необходимых в каждой комнате, чтобы ваша система работала оптимально.

Можете ли вы закрыть вентиляционное отверстие?

Многие люди думают, что закрытие или закрытие вентиляционных отверстий в неиспользуемых помещениях поможет сэкономить энергию. Однако это не так и может привести к различным проблемам, которые поставят под угрозу бесперебойную работу вашей системы. Наиболее распространенные из них подробно описаны ниже.

Повреждение системы

Это может ограничить поток воздуха в вашей системе и вызвать замерзание змеевиков — в случае кондиционирования воздуха — и повредить ваш компрессор.

Закрытие вентиляционного отверстия приводит к повышению давления в системе, что мешает эффективной работе вашего устройства и даже может привести к полной его остановке.

Разрыв или утечка в воздуховодах

Давление, вызванное блокировкой вентиляционных отверстий, может привести к разрыву или протечке воздуховода. Обычно уже есть небольшая утечка из-за плохого соединения в воздуховоде, но это может привести к значительной утечке.

Когда это произойдет, ваш нагретый или охлажденный воздух может выйти наружу, и ваша система не будет работать эффективно.

Важно регулярно обслуживать воздуховоды, отдавая их на профессиональное обслуживание, и никогда не закрывать вентиляционные отверстия и не нарушать их работу.

Более низкая эффективность

Ваша система, как правило, рассчитана на размер вашего дома и обеспечивает циркуляцию необходимого количества воздуха для этого помещения. При закрытии одного или нескольких воздуховодов такое же количество воздуха затем нагнетается через меньшее количество воздуховодов, вызывая повышение давления в системе.

Тогда вашей системе придется работать намного усерднее, чтобы поддерживать температуру и распределять воздух, в результате чего она не будет работать так долго и эффективно.

Угарный газ

Существует риск растрескивания теплообменника, когда вентиляционные отверстия закрыты, а давление в системе слишком велико. Эти трещины могут выбрасывать угарный газ в ваш дом, что является потенциально смертельным риском.

Важно установить в доме детектор угарного газа и держать открытыми вентиляционные отверстия, чтобы снизить риск отравления угарным газом.

Угарный газ представляет собой бесцветный газ без запаха, который очень ядовит и может быть смертельным. Последствия вдыхания этого газа для людей будут различаться в зависимости от степени их воздействия, а также их возраста и состояния здоровья.

Когда вы вдыхаете слишком много угарного газа, ваше тело заменяет кислород в эритроцитах газом, что может привести к повреждению тканей или смерти.

Рост плесени

Закрытие вентиляционного отверстия может привести к образованию конденсата, поскольку температура в этой комнате может быть ниже. Избыточная влага вызывает появление плесени и грибка, которые вызывают неприятный запах и требуют профессионального удаления из воздуховодов.

Воздействие грибка и плесени вредно для здоровья. Он может вызвать раздражение глаз, носа, кожи и легких и усугубить проблемы с аллергией и астмой (источник)

Может ли у вас быть слишком много возвратного воздуха?

В большинстве случаев количество возвратов воздуха невозможно. Ваша система может перемещать только ограниченное количество воздуха, поэтому оно останется неизменным независимо от того, сколько возвратных вентиляционных отверстий имеется или насколько они велики.

Если вы добавите больше возвратов, система просто разделит возврат на эти возвраты, но общее количество воздуха останется прежним.

Может у вас слишком мало возвратного воздуха?

Дома с хорошо спроектированной и эффективной системой отопления, вентиляции и кондиционирования воздуха, а также воздухонепроницаемыми помещениями, как правило, удобны и обеспечивают превосходное качество воздуха.

Некоторые системы спроектированы неоптимально, особенно если подрядчик, устанавливающий систему, экономит на герметичности или адаптирует старую систему HVAC.

Обычной проблемой является наличие в домах центрального возвратного канала. Как правило, это приводит к более значительной утечке воздуха и ухудшению качества воздуха. Чтобы сэкономить, многие строители используют только один возврат — обычно в коридоре наверху в двухэтажных домах.

Когда двери в спальню закрыты, обратного воздуха не хватает, и система подает воздух откуда угодно — обычно наружный воздух или воздух с чердака, в зависимости от того, как настроена система.

Слишком мало возвратного воздуха также является проблемой в домах, где возвратные воздуховоды или вентиляционные отверстия слишком малы для размера комнаты или слишком мало вентиляционных отверстий.

Система не сможет вернуть в себя весь воздух, что заставит ее работать дольше и увеличить количество используемой энергии.

Изображение от Aw Creative через Unsplash

Способы устранения слишком малого количества возвратного воздуха

Эту проблему относительно легко решить, тем самым увеличивая поток воздуха, уменьшая инфильтрацию и уменьшая потери энергии в вашей системе.

Воздух должен иметь возможность возвращаться в систему, поэтому важно решить любые проблемы с обратными вентиляционными отверстиями и воздуховодами.

Добавить больше обратных вентиляционных отверстий

Добавление дополнительных обратных вентиляционных отверстий является лучшим решением, если это возможно. Здесь вы можете добавить вентиляционные отверстия в каждую спальню, в которой их еще нет, если вы можете подключиться к вентиляционному отверстию на другой стороне стены или добавить к существующим воздуховодам.

Установка вентиляционного отверстия

Вентиляционное отверстие представляет собой вырез в стене, обычно над дверью спальни, с решетками с каждой стороны. Он открывает воздушный проход в комнату, позволяя воздуху свободно проходить. Вы также можете разместить его в нижней части двери спальни.

Установка воздуховода-перемычки

Воздуховод-перемычка аналогичен вентиляционному отверстию, применяемому к воздуховоду.

Здесь над помещением устанавливается воздуховод, который соединяется с центральной обраткой, позволяя воздуху «прыгать» из помещения в центральную зону. Это более тихое решение, чем переходные вентиляционные отверстия, но оно более дорогое (источник).

Другие проблемы, снижающие поток воздуха

Даже при наличии воздуховодов подходящего размера другие проблемы могут негативно повлиять на поток воздуха, например, описанные ниже.

Грязный воздушный фильтр

На возвратном вентиляционном отверстии имеется фильтр, предотвращающий попадание грязи в систему HVAC. Если он загрязнится, это ограничит количество воздуха, которое он может всосать. Фильтры необходимо проверять не реже одного раза в месяц и менять или очищать, когда они становятся заметно загрязненными.

Негерметичные воздуховоды

Если воздуховоды негерметичны, они не могут транспортировать весь воздух в ваши комнаты и из них. Такие утечки могут создавать области, в которых слишком жарко или холодно. Вам также нужен кто-то, кто будет регулярно обслуживать ваши воздуховоды, чтобы обеспечить оптимальную работу системы (источник).

Куда должны смотреть вентиляционные отверстия?

Рекомендуется держать открытыми вентиляционные отверстия. Система предназначена для циркуляции определенного количества воздуха в доме, и это нарушается, когда вентиляционные отверстия закрыты.

Возвратные вентиляционные отверстия не имеют ламелей, поэтому вы не можете их расположить. Приточные вентиляционные отверстия имеют жалюзи, и вы можете установить их для своего оптимального комфорта.

Холодная погода

При подаче тепла приточные вентиляционные отверстия должны быть направлены вниз, потому что горячий воздух поднимается вверх и, следовательно, нагревает помещение, поднимаясь вверх.

Теплая погода

Приточные вентиляционные отверстия должны быть направлены вверх, если они обеспечивают кондиционирование воздуха, чтобы вытеснить горячий воздух, находящийся выше в помещении.

Как правило, вентиляционные отверстия не направлены в центр комнаты, поскольку это может быть неудобно. Есть и другие варианты, которые вы можете рассмотреть, если хотите перенаправить или смягчить воздушный поток. К ним относятся вентиляционные крышки и вентиляционные дефлекторы.

Вентиляционные крышки бывают различных конструкций. Деревянные крышки с более толстыми ламелями рассеивают поток воздуха более эффективно, чем металлические или пластиковые версии. Декоративные крышки с замысловатыми узорами также могут помочь обеспечить менее концентрированный поток воздуха.

Вы можете использовать вентиляционные дефлекторы, если хотите направить поток воздуха. Их основная функция:

• Предотвращение сквозняков путем отклонения воздушного потока от определенных зон
• Направление воздушного потока от растений, оборудования или штор
• Направление воздушного потока от стен и мебели, вечерние температуры

Если это предмет мебели или оборудование блокирует вентиляционное отверстие, вы можете исправить это, используя удлинитель вентиляционного отверстия, который будет направлять воздух из того, что его покрывает, и подавать в комнату.

Заключительные мысли

Эффективные и продуманные системы воздуховодов эффективно распределяют воздух по всему дому, поддерживая в нем комфортную температуру.

Подача и возврат должны быть сбалансированы для поддержания нейтрального давления и обеспечения работы системы в соответствии с ее конструкцией

Необходимо проконсультироваться со специалистом, чтобы обеспечить достаточную подачу и возврат и минимальную утечку нагретого или охлажденного воздуха .

Политика доставки и возврата – Поставка

ПРИМЕЧАНИЕ О COVID-19

Нет сомнений в том, что COVID-19 тяжело отразился на всех нас, но мы продолжаем работу на полную мощность. Заказы отправляются каждый рабочий день с нашего склада в Остине, штат Техас. Некоторые почтовые отделения USPS испытывают небольшие задержки при доставке. Большое спасибо за ваше терпение, если возникнут какие-либо непредвиденные задержки.

Доставка международных заказов может занять более месяца с задержкой и без отслеживания, как только посылка достигнет страны получателя.

Из-за COVID-19 мы НЕ можем отправить товар в следующие страны до дальнейшего уведомления:

АНГОЛА. БРУНЕЙ. ЦЕНТРАЛЬНО-АФРИКАНСКАЯ РЕСПУБЛИКА. ЧАД. КОНГО. ГВАДЕЛУПА. ИНДИЯ. ИЗРАИЛЬ. КОСОВО. ЛАОС. ЛИВАН. ЛИБЕРИЯ. МАРТИНИКА. МАВРИКИЙ. МЕКСИКА. МЬЯНМА (БИРМА). НИГЕРИЯ. ПАНАМА. ВОССОЕДИНЕНИЕ. СЕЙШЕЛЫ. ЮЖНЫЙ СУДАН. ТАДЖИКСТАН. ТУРКМЕНИСТАН. ЙЕМЕН.

Для клиентов из США

БЕСПЛАТНАЯ трехдневная доставка

Мы предлагаем бесплатно Доставка по США для любого заказа на сумму более 35 долларов США. Доставка любых заказов на сумму менее 35 долларов США будет стоить фиксированную сумму в 4,95 доллара США. Заказы обычно отправляются в течение одного рабочего дня и отправляются через приоритетную почту USPS. Это означает, что он должен быть у вашего порога в течение 3-5 рабочих дней, а часто и меньше!

Политика возврата в США

Наша политика возврата проста: любите наши продукты или отправьте их обратно. Если в какой-то момент в течение первых 100 дней вы решите, что не на 100 % удовлетворены новыми продуктами, верните их и получите полный возврат средств. Просто , свяжитесь с нами по номеру , и кто-нибудь из нашей команды будет рад помочь вам обработать этот запрос.

Несколько простых моментов: товары должны быть возвращены в состоянии как новые (используйте их, не злоупотребляйте ими) в оригинальной упаковке. Расходные материалы (крем для бритья, средства после бритья, средства по уходу за кожей и т. д.) должны быть заполнены как минимум наполовину. Наша политика возврата применяется только к заказам, размещенным на https://www.supply.co, и не применяется к складским сделкам, которые являются окончательной продажей. Вот и все!



Международные клиенты

Для международных заказов стоимость доставки со скидкой всего от 9 долларов США рассчитывается при оформлении заказа в зависимости от веса заказа и пункта назначения. Мы предлагаем два варианта доставки по всему миру: Эконом (USPS International) и Экспресс (DHL Worldwide).

Эконом-доставка — USPS International

Доставка посылки обычно занимает от 14 до 21 рабочего дня, но в некоторых случаях может занять до 30 рабочих дней. Экономичная доставка не всегда включает актуальную информацию об отслеживании в режиме реального времени, в зависимости от почтовой службы страны получателя.

Хотя заказы отправляются с помощью USPS, почтовая служба страны получателя будет нести ответственность за отслеживание обновлений и доставку после того, как посылка достигнет страны назначения. Если почтовая служба страны получателя не доставляет посылки (например, ОАЭ), ответственность за получение посылки несет получатель. Мы настоятельно рекомендуем указать ваш номер телефона и/или почтовый ящик, если применимо.

Экспресс-доставка — DHL по всему миру

Обычно доставка занимает от 6 до 10 рабочих дней, но в некоторых случаях может занять до 14 рабочих дней. Экспресс-доставка включает в себя актуальную информацию об отслеживании от DHL.

Мы настоятельно рекомендуем указать ваш номер телефона как часть адреса доставки. Если возникнут какие-либо проблемы с отправкой или доставкой, DHL свяжется с вами напрямую, чтобы решить проблемы. Клиенты несут ответственность за пропущенные уведомления от DHL.

ПРИМЕЧАНИЕ. Эти сроки для международных поставок являются приблизительными и не гарантируются. Если ваша страна взимает плату за импорт, получение посылки может занять больше времени.



Таможенная информация

Коммерческие счета будут помечены как «Товары», а стоимость груза будет помечена как равная сумме заказа. Отправления не могут быть помечены как подарки или отмечены по цене ниже уплаченной суммы.

НДС, налог на товары и услуги или любые другие пошлины/налоги/сборы страны не оплачиваются заранее для международных заказов и не включаются в стоимость доставки, рассчитанную при оформлении заказа, и могут взиматься при доставке.  Эти дополнительные сборы за таможенное оформление должны быть оплачены получателем. Мы не можем контролировать эти расходы и не можем предсказать, какими они могут быть.



Международная политика возврата

Если в какой-то момент в течение первых 100 дней вы решите, что не на 100 % удовлетворены своей новой продукцией, свяжитесь с нами, и мы обработаем ваш запрос и предоставим любые/все информация, необходимая для возврата.

Несколько быстрых советов:

Товары должны быть возвращены как новые в оригинальной упаковке. Расходные материалы (крем для бритья, средства после бритья, средства по уходу за кожей и т. д.) должны быть заполнены как минимум наполовину. Пожалуйста, укажите, что посылка является возвратом в коммерческом счете. Наша политика возврата применяется только к заказам, размещенным на https://www.supply.co и НЕ ПРИМЕНЯЕТСЯ к Складским Сделкам.

Если ваша посылка не может быть доставлена ​​и отправлена ​​обратно к нам, потому что вас нет на месте, был указан неверный адрес, вы отказываетесь платить налоги на импорт или перемещены без уведомления нас, стоимость доставки вашего заказа не будет возвращен. Стоимость обратной доставки будет вычтена из вашего возмещения. Если посылка не возвращена, заказ не подлежит возмещению.

Полости зданий, используемые в качестве подающих или возвратных воздуховодов

Ник Громико, CMI® и Бен Громицко



Почти все строительные нормы и правила ограничивают использование полых пространств в качестве воздуховодов. Однако общепринятой практикой является использование полых пространств в качестве путей возврата воздуха. Полости зданий, используемые в качестве камер возвратного воздуха, сегодня являются одной из основных причин утечек воздуховодов в домах. Инспекторы могут узнать, как утечка воздуха из воздуховодов может привести к потере энергии в доме, увеличению счетов за коммунальные услуги, снижению уровня комфорта и снижению эффективности системы HVAC.

До сих пор широко используются балки пола с панорамированием. Использование балок перекрытий в качестве обратных каналов путем панорамирования может привести к утечке, поскольку отрицательное давление в полости будет втягивать воздух извне в полость через конструкционные швы краевой области в конце полости балки.

На приведенном выше рисунке показана полость между балками перекрытия, используемая в качестве воздуховода для возвратного воздуха путем прибивания материалов, таких как гипсокартон, листовой металл, изоляция из фольги или ОСП, к нижней части балок перекрытия. Есть производители, которые рекламируют «изолирующие» листы для дражирования, которые помогают в этой практике; тем не менее, крайне не рекомендуется использовать половые балки в качестве воздуховодов ОВКВ, потому что утечку воздуха будет очень трудно, если вообще возможно, предотвратить.



Некоторые строители создают балочные перекрытия, прикрепляя к нижней части перекрытий сплошной листовой материал, чтобы создать проход для возвратного воздуха. Использование панорамных балок не является лучшей практикой, потому что каналы возвратного воздуха не могут быть должным образом герметизированы.

Полости в стенах



Полости (или промежуточные пространства) в стенах также иногда используются в качестве каналов подачи или возврата воздуха. Эти полости часто создают связь внутреннего воздуха с наружным воздухом чердака или подполья. Такие полые пространства очень трудно сделать герметичными. Когда полые пространства используются в качестве каналов для возвратного или приточного воздуха, возникает несколько проблем.



Поскольку полые пространства негерметичны, возникает дисбаланс давления по оболочке здания, что приводит к проникновению воздуха в здание. Полое пространство, используемое в качестве пути для возвратного воздуха, будет втягивать загрязняющие вещества в здание из неизвестных источников. Еще одна проблема, связанная с использованием полых пространств в качестве путей возврата воздуха, связана с пожарной безопасностью. Строительные материалы, такие как изделия из дерева, не соответствуют критериям распространения пламени и дыма, в отличие от одобренных материалов для воздуховодов. Использование полостей в качестве обратных или подающих каналов само по себе не представляет опасности пожара, но будет способствовать распространению огня по всему зданию. Во влажном климате пространство полости, используемое в качестве пути для возвратного воздуха, будет втягивать влажный воздух в пространство полости, что может способствовать росту плесени или порче строительных материалов.



Другими распространенными полостями каркаса, используемыми в качестве воздуховодов или нагнетательных камер, являются платформы для обработки воздуха, полости ферм с открытым полом и подвесные потолки. Фермы открытого пола, используемые в качестве нагнетательных камер, могут втягивать воздух из любого места, соединенного с этим полом. Платформы для обработки воздуха, используемые в качестве камер возвратного воздуха, могут забирать воздух с вентилируемых чердаков и подпольных пространств через другие соединенные полости каркаса. Хотя ни одно из этих пространств само по себе не обеспечивает приемлемого прохода воздуха, в некоторых полостях здания, таких как балки пола, можно сделать приемлемые каналы для размещения изолированного, герметичного, металлического или гибкого подающего или возвратного воздуховода.



 Как использовать полости в здании в качестве каналов для каналов подачи и возврата



1. Строитель должен спланировать расположение воздуховодов на этапе проектирования. Полости балок перекрытий, софиты подвесных потолков или другие полости здания, которые будут использоваться в качестве каналов для воздуховодов, должны быть указаны. Требуемые размеры воздуховодов должны быть рассчитаны с использованием Руководства ACCA D (ACCA 2009). Полости должны быть свободны от препятствий и должны быть достаточно большими, чтобы в них помещался воздуховод и изоляция. Полости балок перекрытия могут служить приемлемыми каналами для изолированных, воздухонепроницаемых металлических, гибких или древесноволокнистых каналов. См. иллюстрацию Министерства энергетики США ниже.
2. Должны использоваться только утвержденные материалы для воздуховодов, такие как оцинкованная сталь, алюминий, стекловолоконные плиты и гибкие воздуховоды, которые соответствуют местным нормам по распространению дыма и пламени.
3. Все соединения воздуховодов подачи и возврата должны быть герметизированы мастикой или одобренной лентой.
4. Поскольку воздуховоды в полых пространствах, скорее всего, будут недоступны, перед установкой гипсокартона следует проверить систему воздуховодов на герметичность с помощью пескоструйной обработки.


Качественная установка воздуховодов

Следует избегать использования полостей в зданиях в качестве подающих или возвратных воздуховодов из-за сложности их надлежащей герметизации и изоляции.

Если используются строительные полости, изоляция должна быть установлена ​​без перекосов, сжатий, зазоров или пустот во всех полостях, используемых для воздуховодов. Если используется нежесткая изоляция, необходимо установить жесткий воздушный барьер или другой поддерживающий материал, чтобы удерживать изоляцию на месте. Все швы, щели и отверстия воздушной преграды следует заделать герметиком или монтажной пеной.



В соответствии с программой ENERGY STAR Министерства энергетики США, если полости здания используются в качестве подающих и возвратных воздуховодов, то:

• Приточные воздуховоды на некондиционируемом чердаке должны иметь изоляцию, равную или превышающую R-8.
• Приточные воздуховоды на некондиционируемом чердаке должны иметь изоляцию, равную или превышающую R-6.
• Все другие подающие воздуховоды и все возвратные воздуховоды в некондиционируемых помещениях должны иметь изоляцию, равную или превышающую R-6.
• Общая измеренная оценщиком утечка в воздуховоде должна быть равна или меньше 8 CFM25 на 100 квадратных футов кондиционируемой площади.
• Измеренная утечка воздуховода наружу должна быть равна или меньше 4 CFM25 на 100 квадратных футов кондиционируемой площади пола.
• Утечка в воздуховоде должна определяться и документироваться оценщиком с использованием утвержденного RESNET протокола испытаний только после того, как будут установлены все компоненты системы (например, устройство обработки воздуха и регистрационные решетки). Пределы утечки должны оцениваться для каждой системы (а не для каждого дома).
• Для домов с площадью кондиционированного пола 1200 квадратных футов или менее измеренная утечка воздуховода наружу должна быть равна или меньше 5 CFM25 на 100 квадратных футов кондиционируемой площади пола. Можно не проводить испытания воздуховодов на утечку наружу, если все воздуховоды и оборудование для кондиционирования воздуха расположены в пределах воздушных и тепловых барьеров дома, а утечка в оболочке не превышает половины предела инфильтрации Предписанного пути для дома. Климатическая зона, в которой предполагается построить дом. В качестве альтернативы, испытание утечки воздуховода наружу можно не проводить, если общая утечка воздуховода равна или меньше 4 CFM25 на 100 квадратных футов кондиционируемой площади пола или равна или меньше 5 CFM25 на 100 квадратных футов кондиционируемой площади пола для дома с кондиционированной площадью менее 1200 квадратных футов.

Советы по установке воздуховодов



В соответствии со стандартом ENERGY STAR все воздуховоды в наружных стенах должны находиться в пределах воздушного барьера, а также тепловой границы. Для монтажника и подрядчика по ОВиК важно согласовать расположение возвратного воздуховода. Это позволяет обеспечить надлежащее расстояние между полом или конструкцией крыши для установки обратки. При установке приточных воздуховодов в стенах убедитесь, что воздуховод способен выводить необходимый поток воздуха. Как правило, только конструкции с двойными стенками имеют достаточную глубину для обеспечения надлежащей изоляции и размера воздуховода. При установке возвратных каналов с использованием конструкции пола или потолка ENERGY STAR рекомендует герметизировать как внешнюю, так и внутреннюю часть всех возвратных коробок, чтобы предотвратить утечку воздуха.

2009 IECC

Раздел 403.2.3 Строительные полости (Обязательно). Каркас здания полости нельзя использовать в качестве приточных каналов. Раздел 403.2.1 Изоляция (Предписывающий). Воздуховоды на чердаках утепляют не менее Р-8. Все остальные воздуховоды в некондиционируемых помещениях или вне здания оболочки имеют изоляцию не ниже Р-6.

2009 IRC

Раздел M1601. 1.1 Надземные системы воздуховодов. Полости в стенах шпилек и Пространства между массивными лагами пола не могут использоваться в качестве приточных камер.

2012 IECC

Раздел R403.2.3 Строительные полости (Обязательно). Каркас здания полости нельзя использовать в качестве приточных воздуховодов или камер. Раздел R403.2.1 Изоляция (предписывающая). Воздуховоды на чердаках утеплены до минимум Р-8. Все остальные воздуховоды в некондиционируемых помещениях или за пределами ограждающие конструкции утеплены не ниже Р-6.

2012 IRC

Раздел M1601.1.1 Надземные системы воздуховодов. Полости в каркасных стенах и пространства между массивными балками перекрытий нельзя использовать в качестве приточных камер. Полости каркасных стен в наружных стенах ограждающих конструкций нельзя использовать в качестве вентиляционных камер.





Полость балки, используемая в качестве воздуховода.



Вот полость балки с отсоединенным воздуховодом. Оно упало с пола.





Вот внутренняя часть изолированного воздуховода.





Это внутренняя полость балки, используемая в качестве приточного канала.

Это полость балки, используемая в качестве главного возвратного канала. Здесь же расположен воздушный фильтр.

Это полость балки перекрытия, используемая в качестве воздуховода.





Дренажные трубы не должны проходить через воздуховоды.





Этот потолочный регистр был частью возвратного канала, который использовал полость балки пола наверху.





Это полость балки перекрытия, используемая в качестве возвратного канала.





Две полые балки над центральной двутавровой балкой, используемые как часть основного воздуховода, ведущего на второй этаж.

Полость балки перекрытия используется в качестве возвратного канала.





Полость балки перекрытия, используемая в качестве возвратного канала. Остальная часть воздуховода никогда не устанавливалась и не подключалась к системе HVAC.

Полость балки перекрытия, используемая в качестве воздуховода.



Резюме



Минимизация утечек воздуха из воздуховодов может помочь снизить потери энергии в доме, снизить счета за коммунальные услуги, повысить уровень комфорта и повысить эффективность работы системы ОВКВ. Для всех воздуховодов HVAC следует использовать признанные и приемлемые материалы воздуховодов. Допустимые материалы для воздуховодов включают оцинкованную сталь, алюминий, воздуховод из стекловолокна и гибкий воздуховод. Расположение воздуховодов следует учитывать на начальном этапе проектирования каркаса. Само по себе пространство внутри здания не должно использоваться в качестве пути подачи или возврата воздуха. Чтобы полость служила каналом для подачи или возврата воздуха, она должна содержать герметичный изолированный воздуховод, изготовленный из утвержденных материалов для воздуховодов. Для обнаружения утечек в воздуховодах и подтверждения надлежащего потока воздуха на каждом выпускном отверстии воздуховода можно использовать взрывную проверку воздуховодов.

Вентиляционные воздуховоды и вентиляторы ванной комнаты

Основное количество датчиков

Основные системы испарительного охлаждения

. Урок по утечке в воздуховоде

Утечка в воздуховоде — это большое дело. Это один из трех основных источников потери энергии в большинстве домов (двумя другими являются утечка воздуха и телевизионные приставки кабельного телевидения). Исследователи из Национальной лаборатории Лоуренса в Беркли обнаружили, что системы воздуховодов пропускают в среднем около 10% приточного воздуха, который они перемещают, и 12% возвратного воздуха (скачать pdf). В гораздо большем количестве домов, чем вы можете подозревать, главным виновником является отсоединенный воздуховод, как показано ниже, но типичная система воздуховодов также имеет много других утечек. Но возникает еще одна проблема, связанная с протечкой воздуховода, что приводит к еще большему напрасному расходу энергии.

Где текут воздуховоды?

Помимо того, сколько воздуха просачивается из воздуховодов, нужно знать, где именно. Утечка внутри ограждения здания не так страшна, потому что она все еще находится в кондиционируемом помещении. Тем не менее, вы все еще не хотите многого, потому что это может вызвать проблемы с комфортом и, возможно, небольшое дополнительное потребление энергии. Утечка снаружи — на некондиционируемом чердаке, в подвальном помещении, в подвале или в гараже — это то, за что вы действительно платите… и иногда вы платите дважды. Вот почему.

Утечка воздуховодов внутри или снаружи ограждения здания имеет значение только в одном месте утечки. Ваш дом также зависит от того, сколько утечек происходит на стороне возврата и стороне подачи системы воздуховодов. Взгляните на диаграмму ниже.

В этом случае вся утечка происходит на обратной стороне системы воздуховодов, стороне, которая отводит воздух обратно в печь, кондиционер или тепловой насос для нагрева или охлаждения. Не заглядывая ниже, как вы думаете, как обратная протечка сама по себе влияет на давление в доме?

Точно так же протечка может быть со стороны подачи, воздуховоды, которые направляют кондиционированный воздух обратно в дом. На приведенной ниже диаграмме показан этот сценарий. Как вы думаете, как этот тип утечки воздуховода влияет на давление в доме?

Вы неуравновешенны?

Что ж, давайте пронумеруем его и посмотрим. Во-первых, давайте предположим, что у нас есть кондиционер весом 2,5 тонны, а также предположим, что он перемещает 1000 кубических футов воздуха в минуту. Со стороны подачи воздуховоды возвращают в дом 1000 кубических футов воздуха в минуту, потому что нет утечек. На обратной стороне, допустим, у нас есть утечка 100 кубических футов в минуту. Это означает, что в данном случае обратные каналы втягивают 100 кубических футов воздуха в минуту с некондиционируемого чердака. Поскольку через воздухообрабатывающий агрегат проходит всего 1000 кубических футов в минуту, он должен тянуть 900 кубометров от дома.

Хммм. Вытягивание 900 кубических футов в минуту из дома и введение 1000 кубических футов в минуту в дом. Давление внутри дома выше, чем снаружи. Мы говорим, что давление в помещении положительное. Этот лишний воздух должен куда-то деваться, поэтому он просачивается. Мы получаем больше эксфильтрации из дома, когда эта система работает, чем когда она выключена.

Другая возможность заключается в том, что избыточное давление в доме снижает поток воздуха в системе HVAC. У нас все еще есть несбалансированная утечка протока, положительное давление и большая эксфильтрация. Но вместо 1000 кубических футов в минуту, проходящих через систему, мы могли бы получить только 950 кубических футов в минуту, потому что воздуходувка может вытолкнуть столько же воздуха, сколько и при этом дополнительном давлении в доме.

Большинство воздуходувок уже борются с избыточным давлением в системе воздуховодов. Национальный институт комфорта провел множество испытаний воздушного потока и обнаружил, что типичная система ограничительных воздуховодов приводит к общему внешнему статическому давлению (TESP) 0,8 дюйма водяного столба (iwc), в то время как стандартная воздуходувка рассчитана на максимальный TESP 0,5 мкВ.

Теперь посмотрим на приточные каналы.

Предполагая 200 кубических футов в минуту утечки приточного воздуховода, мы получаем отрицательное давление в доме и дополнительную инфильтрацию. Опять же, у нас может быть меньше воздушного потока в системе HVAC.

Два сценария, которые я описал выше, имеют утечку либо во всех обратных каналах, либо во всех подводящих каналах, но все, что действительно имеет значение, это неуравновешенная утечка в каналах. Скорее всего, у вас будет утечка с каждой стороны.

Шокирующая мнемоника

Я не знаю, кто первым это сказал, но я думаю, что почти каждый, кто посещает занятия по оценке энергии дома, узнает простой способ запомнить, что происходит.

Продувка обратки.

Утечки подачи – отстой.

Теперь вы никогда его не забудете. Верно?

Как определить, есть ли у вас несбалансированная утечка в воздуховоде

Простой способ узнать, есть ли у вас неуравновешенная утечка в воздуховоде, — это включить обработчик воздуха и посмотреть, что произойдет с давлением в помещении. Конечно, вы можете сделать это более чем одним способом. Можно использовать манометр, если он у вас есть.

Это то, что Джессика использует на фото. Вы настраиваете его для измерения давления в доме по отношению к наружному давлению. Если число положительное, у вас больше утечек обратного воздуховода, чем утечек подающего воздуховода. Если отрицательный, у вас больше утечек в подающем канале, чем в обратном.

Еще один способ определить, есть ли у вас несбалансированная утечка воздуховода, — использовать то, что Джо Элстибурек называет «тестом взгляда, лизания и струи». При работающем обработчике воздуха вы можете искать доказательства движения воздуха в паутине или папиросной бумаге. Вы также можете лизнуть пальцы и подержать их в слегка приоткрытой двери, чтобы почувствовать, проходит ли воздух через отверстие. Или вы можете выпустить немного дыма возле отверстия.

Если вы профессионал, вам следует прислушаться к совету Джо по поводу этого теста: никогда не позволяйте клиенту видеть, как вы облизываете руки.

Поиск балансировки

Итак, что делать, если у вас негерметичность воздуховода? Что ж, самым быстрым решением было бы сбалансировать его, проткнув несколько отверстий в менее протекающей стороне системы воздуховодов. Это ужасная идея, и я хочу, чтобы вы забыли, что когда-либо слышали об этом. И не думайте о розовом слоне!

Нет, реальный способ исправить это – загерметизировать течи в воздуховоде. Но будь осторожен! Герметизация системы воздуховодов может привести к непредвиденным последствиям, которые могут быть хуже, чем проблема, которую вы решаете. Если у вас есть ограничительная система воздуховодов, вы можете уменьшить поток воздуха настолько, чтобы заморозить змеевик испарителя, сжечь компрессор или треснуть теплообменник.

Герметизация воздуховодов должна выполняться в сочетании с измерением расхода воздуха и полной модернизацией или заменой воздуховодов.

Еще один тизер

Давно собирался написать эту статью. Наконец-то у меня появилось вдохновение написать его, потому что он нужен мне для поддержки статьи, которую я собираюсь опубликовать в ближайшее время, вероятно, на следующей неделе. Недавно меня спросили, что я думаю о проекте на Kickstarter, и я был ошеломлен тем, что увидел. Я упомянул об этом в своей статье об умном оконном кондиционере Aros, и теперь вы знаете, что это связано с неуравновешенной утечкой воздуховода. Угадаете, в чем идея?

Обновление:  Я написал эту статью. Речь идет о так называемых умных вентиляционных отверстиях. Вы можете прочитать его здесь:

Можно ли сэкономить деньги, закрыв вентиляционные отверстия HVAC в неиспользуемых помещениях?



Похожие статьи

4 причины, по которым неисправная система воздуховодов может привести к ухудшению качества воздуха в помещении

Что этот ящик со льдом делает в этой системе чердачных воздуховодов?



ПРИМЕЧАНИЕ. Комментарии проходят модерацию. Ваш комментарий не появится ниже, пока не будет одобрен.

Можно ли сэкономить деньги, закрыв вентиляционные отверстия HVAC в неиспользуемых помещениях?

Ваш кондиционер, тепловой насос или печь, вероятно, потребляют много энергии. Отопление и охлаждение составляют около половины общего потребления энергии в типичном доме. Для кондиционеров и тепловых насосов, использующих электроэнергию, вырабатываемую электростанциями, работающими на ископаемом топливе, количество, которое вы используете дома, может составлять только треть от общего количества. Мне часто задают вопрос, можно ли закрывать вентиляционные отверстия в неиспользуемых комнатах, чтобы сэкономить деньги. Ответ может вас удивить.

На фотографии выше показан типичный вентиляционный канал для канальной системы отопления, вентиляции и кондиционирования воздуха (кондиционер, тепловой насос или печь). На стороне возврата вы обычно видите простые решетки, но на стороне подачи, где кондиционированный воздух выдувается обратно в дом, большинство подрядчиков HVAC устанавливают регистры, подобные приведенному выше. У него есть какой-то рычаг, который позволяет регулировать жалюзи за решеткой.

Вы могли бы подумать, что, поскольку он регулируется, его можно открывать и закрывать в соответствии с вашими потребностями, верно?

Вентилятор и воздуходувка

Вентилятор в вашей системе HVAC является сердцем распределения воздуха. Он вытягивает воздух из дома через обратные каналы, а затем выталкивает его обратно в дом через приточные каналы. В высокоэффективных системах воздуходувка приводится в действие двигателем с электронной коммутацией (ECM), который может регулировать свою скорость в зависимости от различных условий. Однако большинство нагнетателей относятся к типу постоянных разделительных конденсаторов (PSC), которые не являются двигателями с регулируемой скоростью.

В любом случае система рассчитана на то, чтобы воздуходувка противодействовала некоторой максимальной разнице давлений. Это число обычно составляет 0,5 дюйма водяного столба (iwc). Если фильтр становится слишком грязным или каналы подачи слишком ограничены, воздуходувка выталкивает более высокое давление.

В случае ECM высокое давление заставит двигатель разгоняться, пытаясь поддерживать надлежащий поток воздуха. ECM гораздо более эффективен, чем двигатель PSC в идеальных условиях, но когда он разгоняется до более высокого давления, вы теряете эту эффективность. Вы по-прежнему получаете поток воздуха (возможно), но это стоит вам дороже.

Двигатель PSC, с другой стороны, будет продолжать вращаться, но с меньшей скоростью по мере повышения давления. Таким образом, более высокое давление означает меньший расход воздуха, а, как мы увидим ниже, низкий расход воздуха может вызвать серьезные проблемы.

Здесь важно помнить, что независимо от того, какой тип двигателя вентилятора установлен в вашей системе HVAC, плохо, когда ему приходится работать против более высокого давления.

Закрытые вентиляционные отверстия повышают давление

В хорошо спроектированной системе воздуходувка перемещает воздух против давления, которое не превышает максимальное значение, указанное производителем (обычно 0,5 л водяного столба). Идеальная система также имеет низкую утечку воздуховода.

Однако типичная система далека от идеала. Хотя большинство систем рассчитано на 0,5 iwc, Национальный институт комфорта, измеривший статическое давление и расход воздуха во многих системах, пришел к выводу, что типичная система выдерживает статическое давление около 0,8 iwc. Теперь мы готовы заняться вопросом закрытия вентиляционных отверстий.

Когда вы начинаете закрывать вентиляционные отверстия в неиспользуемых помещениях, вы делаете систему воздуховодов более ограниченной. Давление увеличивается, а это означает, что вентилятор ECM будет наращивать мощность, чтобы поддерживать поток воздуха на высоком уровне, тогда как вентилятор PSC будет перемещать меньше воздуха. В большинстве домов также нет герметичных воздуховодов, поэтому более высокое давление в системе воздуховодов будет означать большую утечку воздуховодов, как показано ниже.

Чем больше вентиляционных отверстий вы закроете, тем выше будет давление в системе воздуховодов. При этом вентилятор ECM будет потреблять все больше и больше энергии. Вентилятор PSC будет работать меньше, но не будет перемещать столько кондиционированного воздуха. В обоих случаях утечка воздуховода будет увеличиваться еще больше.

Как насчет тепла?

В дополнение к перемещению воздуха ваш кондиционер, тепловой насос или печь также охлаждают или нагревают воздух, проходящий через систему. Воздух проходит через змеевик или теплообменник и либо отдает тепло, либо забирает тепло.

В системах с фиксированной мощностью — а большинство из них — количество тепла, которое змеевик или теплообменник способен поглотить или отдать, является фиксированным. Когда поток воздуха уменьшается, с воздухом происходит меньший теплообмен. В результате изменяется температура змеевика или теплообменника.

Если поток воздуха слабый, он будет отдавать меньше тепла в змеевик летом, и змеевик станет холоднее. Если в воздухе есть водяной пар, конденсат на змеевике может начать замерзать. У вас может даже получиться глыба льда, как показано на фото ниже. И лед на змеевике очень плохо влияет на поток воздуха.

Это также плохо для компрессора, так как не весь хладагент испаряется, а жидкий хладагент возвращается в компрессор. Если вы хотите купить новый компрессор, это хороший способ сделать это.

То же самое, если зимой у вас низкий поток воздуха через змеевик теплового насоса. Вы можете получить действительно горячий змеевик, высокое давление хладагента, взорванный компрессор или утечку хладагента.

Аналогичным образом, слабый поток воздуха в печи может привести к нагреванию теплообменника до такой степени, что это вызовет трещины. Эти трещины позволяют выхлопным газам смешиваться с кондиционированным воздухом. Когда это произойдет, ваша система воздуховодов может стать системой распределения яда, поскольку она может направлять угарный газ в ваш дом.

9 непредвиденные последствия закрытия вентиляционных отверстий

Позвольте мне теперь суммировать описанные выше проблемы, которые могут возникнуть в результате закрытия вентиляционных отверстий в вашем доме. Первое, что происходит, это повышение давления воздуха в системе воздуховодов, что может привести к следующим негативным последствиям:

• Повышенная утечка воздуховодов
• Нижний поток воздуха с вентиляторами PSC
• Повышенное энергопотребление с вентиляторами ECM
• Проблемы с комфортом из-за низкого расхода воздуха
• Замерзший змеевик кондиционера
• Неисправный компрессор
• Треснувший теплообменник с потенциальным попаданием угарного газа в ваш дом
• Повышенная инфильтрация/эксфильтрация из-за несбалансированной утечки, как я описал на прошлой неделе
• Конденсация и рост плесени зимой из-за более низкой температуры поверхности в помещениях с закрытыми вентиляционными отверстиями

Не гарантируется, что вы столкнетесь со всеми проблемами, относящимися к вашей системе, но зачем рисковать.

Проект на Kickstarter, которого следует избегать

Недавно я писал обо всех ИТ-специалистах, которые пытаются пойти по стопам Nest и получить прибыль от движения за энергоэффективность дома. Я использовал умный оконный кондиционер Aros в качестве примера компаний, которые думают, что можно решить проблемы, просто создав продукт с приложением для смартфона.

Что ж, познакомьтесь с более злобной идеей: E-vent. (Вы можете легко найти его, выполнив поиск по термину «Kickstarter E-Vent».) Сейчас это всего лишь проект Kickstarter, и, возможно, он не получит финансирования. Однако, если он получит финансирование, он столкнется со всеми проблемами, которые я описал выше. Неважно, закроете ли вы вентиляционные отверстия, поднявшись по лестнице в своем доме или с пляжа в Косумеле. Это все еще плохая идея.

На странице E-Vent на Kickstarter говорится, что они следят за температурой воздуха и открывают вентиляционные отверстия, если температура становится слишком низкой при кондиционировании воздуха или слишком высокой при обогреве. Конечно, это не сработает, если они не будут следить за температурой прямо на змеевике или теплообменнике. И это все еще, вероятно, не сработает, потому что существует широкий диапазон допустимых температур для разных систем.

Это продукт HVAC, разработанный людьми, которые не знают некоторых очень важных принципов отопления и кондиционирования воздуха. Будем надеяться, что они никого не убьют.

Единственный способ закрытия вентиляционных отверстий может работать

Основная проблема здесь заключается в том, что закрытие вентиляционных отверстий в вашей системе HVAC меняет то, что выходит в определенных местах. Это не меняет того, что пытается сделать воздуходувка. Это также не меняет количество тепла, которое кондиционер, тепловой насос или печь пытаются передать или произвести.

Возможно, вам удастся закрыть один или два вентиляционных отверстия в вашем доме, но это будет зависеть от того, насколько ограничена и негерметична ваша система воздуховодов. Если это типичная система воздуховодов со статическим давлением на 60 % выше указанного максимального значения, закрытие даже одного вентиляционного отверстия может привести к тому, что оно окажется за гранью. Если это хорошо спроектированная система с низким статическим давлением и герметичными воздуховодами, у вас не должно возникнуть проблем, если вы не пытаетесь закрыть слишком много каналов.

Единственный вариант, при котором что-то подобное могло бы работать, — это если бы закрытие вентиляционного отверстия сигнализировало, что воздуходувка будет перемещать меньше воздуха, а кондиционер, тепловой насос или печь — двигаться или производить меньше тепла. (Правильно спроектированные зональные системы воздуховодов делают это за счет использования вентиляторов ECM с регулируемой скоростью с многоступенчатыми системами.) В противном случае вы подвергаетесь этим 7 непредвиденным последствиям, одно из которых потенциально смертельно.



Статьи по теме

Всасывание и выдувание — Урок утечки из воздуховодов

Что такое давление? – Понимание утечки воздуха

4 причины, по которым неисправная система воздуховодов может привести к ухудшению качества воздуха в помещении что сделало эту статью лучше и полнее.
