Подача обратка отопление: что это и для чего предназначены

В чем разница между подачей и обраткой отопления

Отопление придумано для того, что бы в зданиях было тепло, происходил равномерный прогрев помещения. При этом конструкция, обеспечивающая тепло должна быть удобной в эксплуатации и ремонте. Отопительная система – это набор деталей и оборудования, служащих для обогрева помещения. Она состоит:

  1. Источник, создающий тепло.
  2. Трубомагистрали (подачи и обратки).
  3. Нагревательные элементы.


Тепло распространяется от исходной точки его создания к нагревательному блоку при помощи теплоносителя. Это может быть: вода, воздух, пар, антифриз и т.д. Самые применяемые жидкие теплоносителем, то есть водяные системы. Они практичны, так как для создания тепла применяется всевозможный тип топлива, так же способны решить проблему обогрева различных строений, ведь существует реально много схем обогрева, различных по свойствам и стоимости. Так же имеют высокую безопасность эксплуатации, продуктивность и оптимальное использование всего оборудования в целом.

Но какой бы сложностью не обладали бы системы отопления, их объединяет один и тот же принцип действия.

Коротко об обратке и подачи в системе отопления

Система водяного отопления с помощью подачи от котла подает разогретый теплоноситель к батареям, которые расположены внутри здания. Это дает возможность распределять тепло по всему дому. Затем теплоноситель, то есть вода или антифриз, пройдя по всем имеющимся радиаторам, теряет свою температуру и подается обратно для нагрева.

Самая незамысловатая структура отопления представляет собой нагреватель, две магистрали, расширительный бак и набор радиаторов. Тот водовод, по которому нагретая вода от нагревателя движется к батареям, называется подачей. А водовод, который расположен внизу радиаторов, где вода, теряет свою изначальную температуру возвращается обратно, так и будет называться- обраткой. Так как, нагреваясь, вода расширяется, то система предусматривает специальный бачок. Он решает две задачи: запас воды, что бы насыщать систему; принимает лишнюю воду, которая получается при расширении.

Вода, как носитель тепла направляется от котла к радиаторам и назад. Ее течение обеспечивает насос, или естественная циркуляция.

Подача и обратка присутствует в одно и двух трубчатой системе отопления. Но в первой не существует четкого распределения на подающую и обратную трубу, а всю трубную магистраль условно делят пополам. Колонну, которая выходит от котла, называют подачей, а колонну, выходящую с последнего радиатора – обраткой.

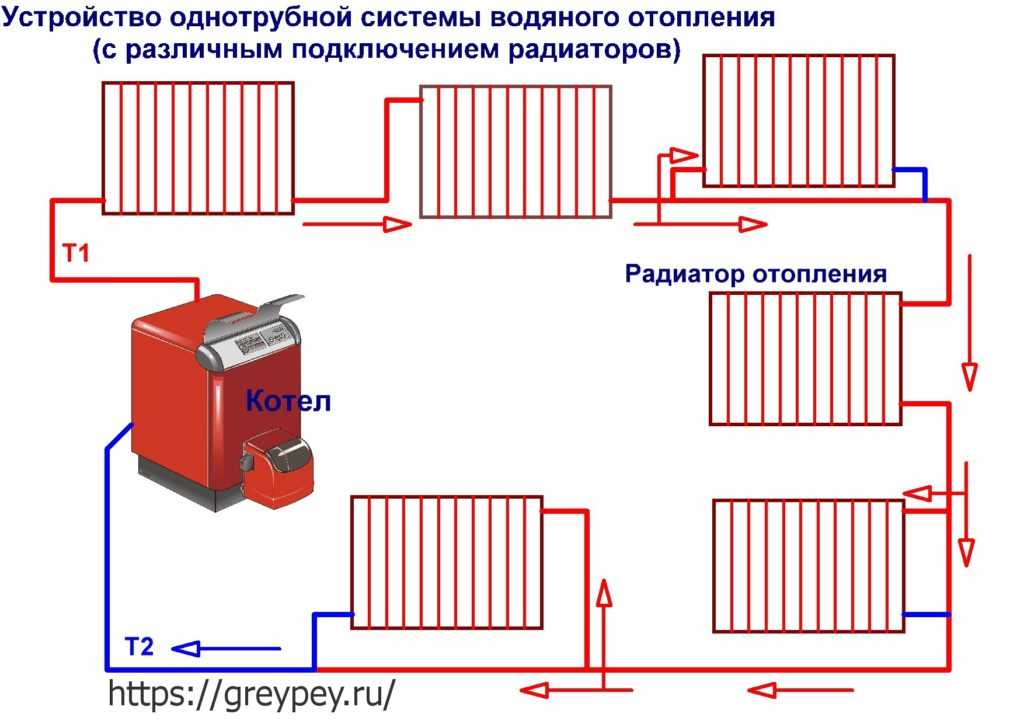

В однотрубчатой магистрали нагретая вода из котла последовательно течет из одной батареи в другую, теряя свою температуру. Поэтому в самом конце батареи будут самими холодными. Это главный и, наверное, единственный минус такой системы.

А вот плюсов однотрубный вариант наберет больше: необходимы меньшие затраты на приобретения материалов по сравнению с 2-х трубной; схема имеет более привлекательный вид. Трубу легче спрятать, а так же можно проложить трубы под дверными проемами. Двухтрубная более эффективна – параллельно в систему вмонтированы две арматуры (подача и обратка).

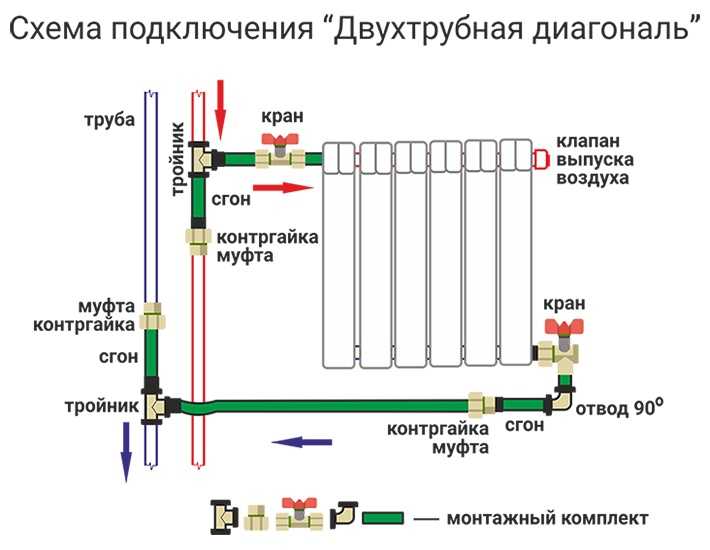

Такая система специалистами считается более оптимальной. Ведь ее работа зыблется на подаче горячей воды по одной трубе, а охлажденную воду отводят в обратном направлении по другой трубе. Радиаторы в таком случае подключаются параллельно, что обеспечивает равномерность их нагрева. Какая из них устанавливает подход должен быть индивидуальным, учитывая при этом множество различных параметров.

Необходимо соблюдать только несколько общих советов:

  1. Вся магистраль должна быть целиком заполнена водой, воздуха это помеха, если трубы завоздушены, качество отопления плохое.
  2. Необходимо поддерживалась достаточно большая скорость циркуляции жидкости.
  3. Разница температур подачи и обратки должна составлять около 30 градусов.

В чем состоит разница между подачей и обраткой отопления

И так, подведем итоги, чем же отличаются между собой подача и обратка в отоплении:

  • Подача – теплоноситель, который идет по водоводам из источника тепла. Этом может быть индивидуальный котел или центральное отопления дома.
  • Обратка — это вода, которая пройдя путь по всех батареям отопления, уходит обратно к источнику тепла. Поэтому на входе системы — подача, на выходе- обратка.
  • Отличается так же температурой. Подача горячее, чем обратка.
  • Способом установки. Тот водовод, который крепится, к верхней части батареи – это подача; тот, что, подключается к нижней части — является обраткой.

Ремонт и строительствоКомментировать

«Должны ли трубы отопления обратки и подачи быть разного диаметра, если система отопления с естественной циркуляцией?» — Яндекс Кью

Популярное

Сообщества

Радиаторы отопленияОтопление домаСантехническое оборудование

алекс б.

  ·

34,2 K

ОтветитьУточнить

Семён Фахурдинов

1

Отопление, газовый котел, дизельный котел, мазутный котел, КИПиА, настройка топливо-воздуш…  · 9 мар 2021

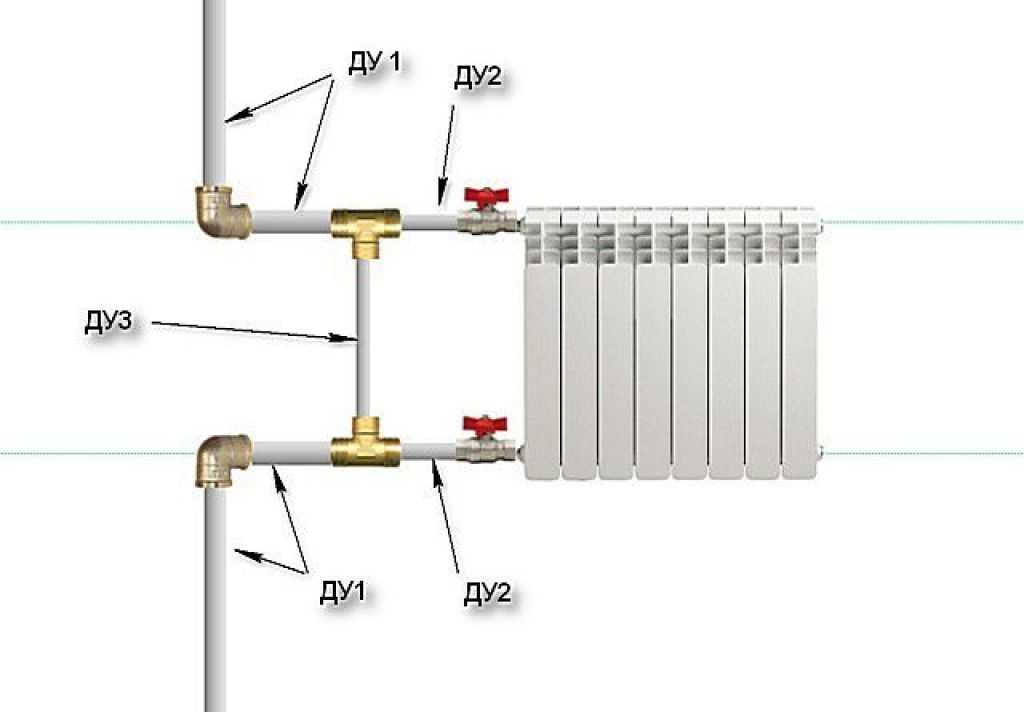

При гравитационной (с естественной циркуляцией) схеме одновременно уменьшается диаметр подачи и обратки по мере удаления от котла, после каждого или группы отопительных приборов (радиаторов). Заужения используются в виде конусов, на участках где требуется увеличить скорость протока, но это уже другая история.

Комментировать ответ…Комментировать…

Павел

-3

Электрик. Радиотехник. Домофонщик. Разбираюсь во многих областях науки и техники…  · 20 янв 2021

Если циркуляция естественная, тогда на обратке труба должна быть большего сечения, чем на подаче. Это делается для компенсации гидравлического сопротивления носителя.

Михаил Кузьмин

20 января 2021

Это с какого же перепугу ))) вы уж поверьте инженеру проектировщику ОВ с 20ти летним стажем – чушь это всё.

Комментировать ответ…Комментировать…

Дмитрий Падчин

63

Редактор строительного портала STROY-OKEY.RU  · 28 авг 2019  · stroy-okey.ru

Да, конечно. Для обеспечения достаточного давления, трубы обратки должны быть больше, чем подачи. И ещё: трубы с большим диаметром следует располагать всегда ближе к котлу отопления.

10,0 K

Михаил Кузьмин

2 августа 2020

Дмитрий, Вы зачем людей в заблуждение вводите?

Комментировать ответ…Комментировать…

Первый

Михаил Кузьмин

39

Инженер. Разработчик BIM Revit (с). Теплотехника. Химия. История. Социология. Собаководств…  · 2 авг 2020

Нет, не должны.

Диаметр трубы определяется, исключительно, количеством проходящего через него теплоносителя (за единицу времени) дабы обеспечить приемлемую скорость носителя, и, как следствие, гидравлические сопротивления (линейные и местные) движению носителя.

А уж где эта труба, на подающей, или на обратной линии – без разницы.

14,2 K

Павел

20 января 2021

Это если циркуляционный насос ставить, тогда одним диаметром гнать.

Комментировать ответ…Комментировать…

Григорий М

Строительство и ремонт  · 22 окт 2021

При естественной циркуляции обратку заужают, При принудительной не имеет значения. Но даже если вы не заузите все равно будет работать, но тут еще экономия)

Комментировать ответ…Комментировать…

Вы знаете ответ на этот вопрос?

Поделитесь своим опытом и знаниями

Войти и ответить на вопрос

центральное отопление – Почему вода в радиаторе не течет напрямую от входа к выходу, минуя верхнюю часть?

На ответ на вопрос Как проходит вода через современный колоночный радиатор комментатор спросил

Означает ли это, что вы можете полностью открыть выпускной клапан, но наполовину открыть входной клапан, и вода никогда не будет подниматься вверх, а будет просто перемещаться от клапана к клапану, не заполняя радиатор?

  • центральное отопление

2

Сначала подъем горячей воды.

Правда, вода не поднималась бы вверх, если бы в верхней части радиатора была воздушная пробка. В этом случае вода будет выходить из нижнего выпускного клапана, не проходя через верхнюю часть радиатора. Верхняя часть радиатора будет холодной. Радиатор не будет адекватно обогревать комнату.

Если радиатор заполнен водой, то следует помнить, что он действует как теплообменник, горячая вода, поступающая в радиатор, охлаждается, а окружающий воздух и помещение нагреваются за счет теплопроводности, конвекции и излучения. Более холодная вода более плотная и опускается, входящая более горячая вода менее плотная и поднимается вверх.

Во-вторых, помните, что при первой установке радиаторы заполнены воздухом, и при открытых впускном и выпускном клапанах вы открываете выпускной клапан в верхней части радиатора, чтобы выпустить воздух, чтобы радиатор мог заполниться. Вы закрываете выпускной клапан, когда вода начинает просачиваться без пузырьков воздуха.

Этот процесс требует, чтобы вода в контуре отопления находилась под более высоким давлением, чем местное атмосферное давление.

В старых системах это давление достигалось за счет наличия напорного бака в пространстве на крыше примерно в двух метрах над самым высоким радиатором.

В более новых системах (а также в более старых системах в некоторых частях мира) Давление достигается за счет нагнетания давления в системе отопления с замкнутым контуром из водопроводной воды в небольшой сосуд высокого давления.

Также водяной насос работает, проталкивая воду по системе, что повышает давление.

TL;DR: Ваша система отопления находится под давлением, и горячая вода поднимается.

3

Обычно при использовании чугунного радиатора с горячей водой вместо пара подающая труба обычно подключается к верхнему крану, а обратная – к нижнему. Таким образом, горячая вода поступает сверху и циркулирует вниз по мере охлаждения. Вход и выход могут быть расположены снизу, но для лучшего нагрева предпочтительнее «сверху вниз».

При входе и выходе из нижнего крана горячая вода все равно будет течь к верхней части радиатора, так как горячая вода, поступающая в радиатор, течет вверх за счет конвекции и легче холодной воды. Кроме того, в радиаторе всегда присутствует естественная конвекция. Вода в радиаторе не просто быстро проходит через радиатор, но медленно входит и выходит, обеспечивая конвекцию внутри радиатора.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Что такое система обратного возврата?

Примечание редактора: Джефф Синс — член команды Рэя Харди в Engineered Software, Inc.

Как добиться одинакового расхода компонентов трубопроводной системы с минимальным прерыванием и точной настройкой регулирующих клапанов? В системах с несколькими ветвями и петлями поток пойдет по пути наименьшего сопротивления. В неуправляемой системе будет неотъемлемая разница в потоках к компонентам с общим источником.

На это влияет множество факторов, в том числе размер трубы, длина, шероховатость, материал, фитинги, изгибы и многое другое. Я даже видел, как операторы добавляли дополнительные изгибы и фитинги на одну ветвь, чтобы соответствовать геометрии другой, чтобы поддерживать одинаковый поток через каждую ветвь. Хотя это должно работать, у него есть множество недостатков, таких как дополнительные расходы на компоненты, снижение общей эффективности системы и проблемы, когда компоненты выходят из строя и необходимо производить ремонт.

Изображение 1. Замкнутая система обратного возврата. (

Изображения предоставлены автором )

Одним из вариантов, который потенциально может помочь, является система обратного возврата. Хотя многие инженеры не слышали об этом простом трюке, он уже много лет широко используется в отрасли отопления, вентиляции и кондиционирования воздуха (HVAC) для балансировки потоков. HVAC имеет множество идентичных устройств, требующих одинакового расхода, таких как бойлеры и чиллеры, а также соответствующие им теплогенераторы. Это может относиться к любому количеству процессов, от продвинутых, когда оборудование требует надежности и повторяемости, до простого заполнения нескольких резервуаров с одинаковой скоростью.

Самый простой способ запомнить основы системы обратного возврата — использовать аббревиатуру LIFO (Last In, First Out).

Изображение 2. Замкнутая система с прямым возвратом

Система с обратным возвратом — это тип системы с замкнутым контуром, в которой возвратный коллектор подключен к наиболее гидравлически удаленной нагрузке, как показано на Рисунке 1. По сравнению с системой с прямым возвратом на Рисунке 2, где возвратный коллектор подключен к ближайшему к насосу потребителю, система обратного возврата распределяет потоки и давления более равномерно по системе, делая ее изначально сбалансированной.

Внутренний баланс системы обратного возврата можно показать при моделировании в компьютерном программном обеспечении и расчете систем. Сначала рассмотрим распределение давления и расхода в системе с прямым возвратом. На Рисунке 3 показана система с прямым возвратом без контроля нагрузки и насосом, рассчитанным на 450 галлонов в минуту (галлонов в минуту), рассчитанным на 150 галлонов в минуту при каждой идентичной загрузке.

Изображение 3. Расчет системы прямого возврата. Размер насоса для 450 галлонов в минуту

Давление на входе каждой загрузки уменьшается по мере удаления нагрузки от нагнетания насоса, а давление на выходе каждой загрузки уменьшается по мере приближения нагрузки к всасыванию насоса. Это создает больший перепад давления на нагрузке 1 и уменьшение перепада давления на каждой нагрузке по мере того, как ветвь находится дальше от подающего насоса. Этот профиль дифференциального давления вызывает снижение расхода со 155,9галлонов в минуту при загрузке 1 до 145,9 галлонов в минуту при загрузке 3, отклонение на 10 галлонов в минуту (или 6,4 процента) от минимального до максимального расхода. Давление и расход приведены в Таблице 1.

Таблица 1. Давление и распределение потока в системе с прямым возвратом

система обратного возврата.

Изображение 4. Расчетная система обратного возврата. Размер насоса для 450 галлонов в минуту

Как и в системе с прямым возвратом, давление на входе каждой нагрузки уменьшается по мере удаления нагрузки от насоса. Однако при подключении обратного коллектора к Нагрузке 3 давление на выходе снижается с Нагрузки 1 на Нагрузку 3 (в отличие от системы с прямым возвратом). Это вызывает меньшую вариацию перепада давления на каждой нагрузке в системе. Баланс, присущий этой системе обратного возврата, обеспечивает изменение скорости потока на 4,4 галлона в минуту, или всего на 2,9 процента. В таблице 2 приведены данные о распределении давления и расхода в системе с обратным возвратом.

Таблица 2. Распределение давления и потока в системе обратного возврата

Следует отметить несколько дополнительных моментов, касающихся результатов расчетов для двух систем. Поскольку для системы обратного возврата требуется дополнительная длина трубы, по крайней мере, длина обратного коллектора, возникает дополнительная потеря напора, которую должен преодолевать напор насоса. Это требует, чтобы общий напор насоса в системе с обратным возвратом был выше, чем в системе с прямым возвратом (147,9футов против 129,7 футов в этом примере). Наряду с дополнительными капитальными затратами на дополнительные трубопроводы увеличенный напор насоса приводит к более высоким эксплуатационным расходам и может потребовать более крупного насоса и двигателя для удовлетворения требований системы.
