как правильно подключить отопительные батареи к системе отопления, правильная схема и способы подключения на примерах фото и видео
Содержание:
1. Типы отопительных систем
2. Отопление одноконтурного типа
3. Двухконтурный тип отопления
4. Где лучше расположить отопительную батарею
5. Варианты циркуляции теплоносителя в отопительной системе
6. Способы подключения батарей отопления
Чтобы проживание в доме было комфортным, очень важно заранее тщательно рассчитать то, как будет функционировать одна из главных коммуникаций в доме – отопительная система. Причем речь идет как об автономных системах, монтируемых зачастую в домах частного типа, так и о централизованном отоплении, более характерном для многоэтажных построек.
Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.
Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока.
Типы отопительных систем
Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.
Отопление одноконтурного типа
Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке.
Двухконтурный тип отопления
Двухконтурная схема подключения отопительных батарей функционирует следующим образом: источник тепла подается по одной трубе, а уже охлажденная вода выводится из системы в обратном направлении по другой. Подобный вариант предусматривает подключение приборов отопления параллельно друг другу. Основным преимуществом, которым обладает такая схема подключения батареи отопления, является то, все радиаторы нагреваются максимально равномерно.
Где лучше расположить отопительную батарею
Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.
В этом месте потери тепла будут наименьшими, а в районе окна, где утечка тепла является наиболее серьезной, будет образовываться своеобразный защитный экран, препятствующий проникновению холода извне.
Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”).
Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу.
Так, правильное подключение батареи отопления должно выполняться с соблюдением расстояний:
- от низа подоконника – 100 мм;
- от пола – 120 мм;
- от близлежащей стены – 20 мм.
Специалисты по установке такого оборудования крайне не рекомендует нарушать эти параметры, иначе распределение тепла в помещении и производительность прибора могут быть нарушены (прочитайте также: “Какие бывают типы батарей отопления – обзор и сравнение”).
Варианты циркуляции теплоносителя в отопительной системе
Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно.
В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.
Подключение батарей к системе отопления с естественной циркуляцией воды будет особенно подходящим для тех регионов, где имеют место периодически перерывы в подаче электрической энергии.
Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

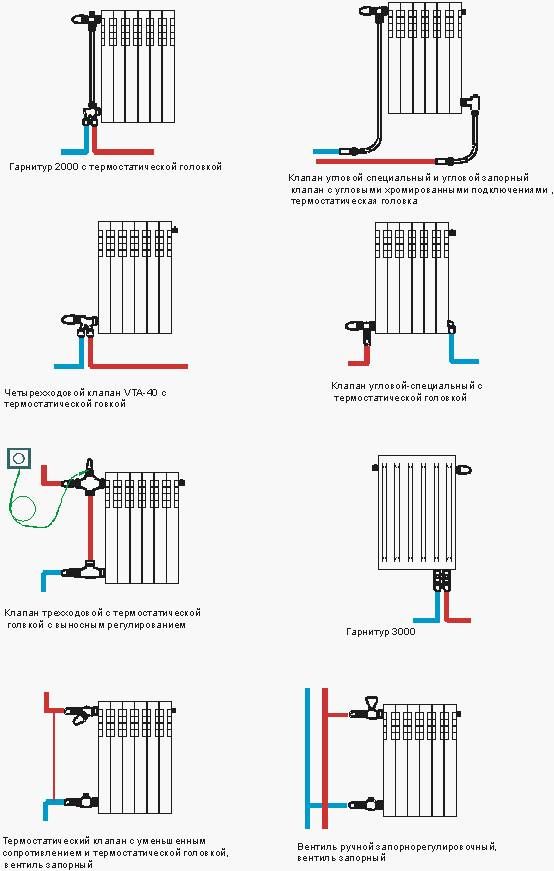

Способы подключения батарей отопления
Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:
- Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:
– подача осуществляется сверху;
– отвод выполняется снизу.Подобное подключение батареи к системе отопления позволяет равномерно прогреть каждую из секций радиатора. Этот способ будет особенно актуальным для одноэтажных строений, где не требуется большое давление для подачи теплоносителя на верхние этажи. Но в том случае, если батарея состоит из более чем 15 секций, то потерь тепла избежать не получится, поэтому можно подумать о другом варианте устройстве системы (детальнее: “Как правильно подключить радиатор отопления – выбираем схему подключения батарей”).
- Подключение батарей с нижней подводкой, а также седельное подключение. Этот способ прекрасно подойдет для тех систем отопления, где трубы проходят под полом. Присоединение обеих труб (подвода и отвода) осуществляется к нижним патрубкам расположенных противоположным образом секций. Недостаток такого подключения – низкая производительность работы системы, так как объем потерь тепла может достигать 15%. Кроме того, нельзя не отметить и тот факт, что нагрев радиаторов в верхней части выполняется весьма неравномерно.
- Подключение диагонального (перекрестного) типа. Такой способ будет наиболее подходящим для устройства радиаторов, имеющих в своей основе много секций. Теплоноситель в такой системе распределяется равномерно, благодаря чему и теплопотери являются минимальными. Читайте также: “Конструкция и устройство радиатора отопления”.
Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.
Соблюдение всех вышеописанных рекомендаций по установке позволит оборудовать надежную и эффективную систему отопления, а многочисленные фото и видео, которые всегда есть в наличии у специалистов по монтажу такого оборудования, помогут провести все работы быстро и без труда.
Варианты подключения батарей отопления показаны на видео:
youtube.com/embed/64sJ1ceer-o?feature=oembed” loading=”lazy” frameborder=”0″ allowfullscreen=””> Схема подключения радиаторов отопления – варианты, преимущества и недостатки
Эффективность работы отопительной системы во многом зависит от такого критерия, как схема подключения радиаторов отопления. Не все обыватели понимают, в чем важность такого подхода, ведь основная масса проживает в многоквартирных домах, где радиаторы уже установлены в определенном порядке. Менять что-то никто не будет, да и никто не позволит. Ведь система отопления разрабатывается еще на стадии проектирования дома, поэтому эффективность теплоотдачи закладывается в расчеты и проект.
В частном домостроении каких-то сильных отличий не бывает. Отопительная система проектируется по тем же правилам и нормам, но именно в частном доме приходится учитывать и способы подключения радиаторов отопления, и схему разводки трубопроводов. Именно от этих двух показателей зависит, насколько будет тепло в доме, и как будет расходовано топливо.
Чтобы во всем этом разобраться, необходимо рассмотреть в первую очередь схему разводки труб, а затем и схему подключения батарей.
Схема разводки труб
Схем всего две:
- Однотрубная.
- Двухтрубная.
Однотрубная схема
По сути, это кольцо из труб, где в центре расположен нагревательный котел. Труба от котла проходит по всем комнатам, в нее врезаются радиаторы отопления, она же возвращается к котлу с уже остывшим теплоносителем. Схема проста, она не требует большого количества материалов. Но вот эффективность у такой модели отопления не очень высокая. Расположенные в последовательном порядке батареи принимают теплоноситель, который движется по кругу.
Получается так, что последующие приборы получают тепла меньше, чем предыдущие. В этом и вся проблема последовательного подключения радиаторов отопления. Особенно это касается тех батарей, которые в цепи расположены последними. В таких комнатах чаще всего температура невысокая и далека от нормальной.
Что можно сделать, чтобы решить данную проблему? Есть два варианта:
- Увеличить количество секций в последних батареях, тем самым увеличить площадь теплоотдачи.
- Установить циркуляционный насос, с помощью которого можно равномерно распределить теплоноситель по всем отопительным приборам.
Внимание для тех, кто собирается воспользоваться вторым вариантом. Насос необходимо устанавливать на патрубке обратного контура ближе к нагревательному котлу, где теплоноситель имеет сниженную температуру. Это делается для того чтобы насос работал дольше. В его конструкции есть резиновые прокладки (манжеты), которые под действием высокой температуры быстро выходят из строя.
И хотя однотрубное подключение радиаторов отопления является экономически оправданным, все равно это не самый эффективный способ обогрева.
Двухтрубная схема
В чем отличие этой системы от однотрубной?
- Используются два отдельных контура: подающий и обратный.
- Равномерное распределение теплоносителя по радиаторам отопления.
- Есть возможность проводить ремонт каждой отдельной ветки, отключая ее от всей системы отопления. Для этого используются отсекающие краны (вентиля).
- Более экономичный подход к расходу топлива.
- Появляется возможность регулирования температурного режима в каждой отдельной комнате.
Двухтрубная система – это подающий контур, который поднимается от нагревательного котла вверх, проходит по всем комнатам по чердачному помещению или под потолком. От подачи к каждому отопительному прибору спускается стояк. Снизу по той же схеме проходит обратка, к которой все радиаторы также подсоединяются. Движение теплоносителя в подающем контуре и в обратке происходит в противоположные стороны. В первом случае от котла, во втором к котлу.
Нижнее подключение

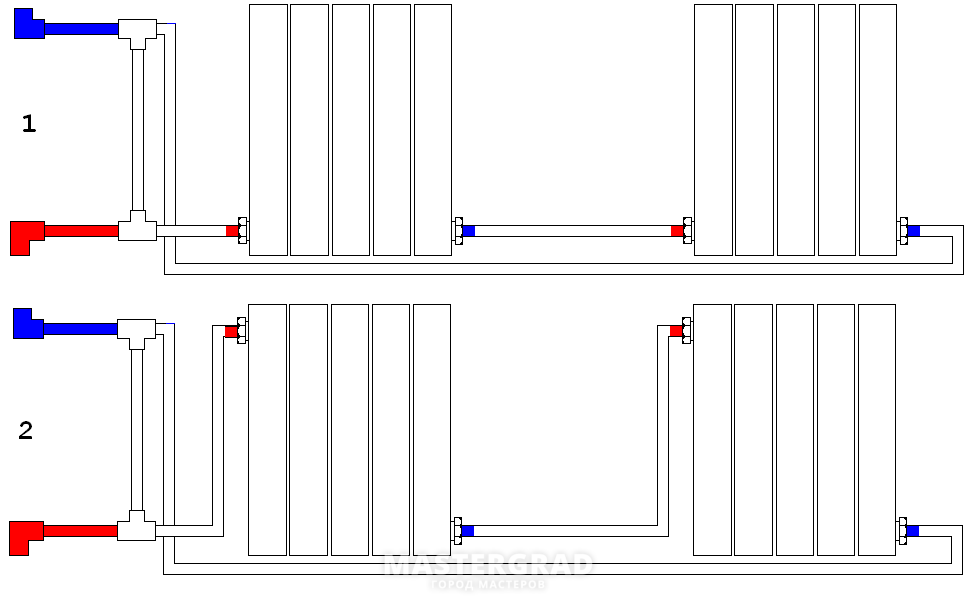

Схема подключения радиаторов
Итак, переходим к основной теме нашей статьи и будем отвечать на вопрос, как подключить батарею отопления, чтобы вся система работала эффективно.
Для этого придется разобрать все способы подключения. Их три основные:
- Диагональное.
- Боковое.
- Нижнее.
Диагональное
Практически все специалисты едины во мнении, что диагональное подключение радиаторов отопления является самым лучшим. Почему? Дело все в движении теплоносителя внутри прибора. Подключение радиатора производится с двух сторон: подача теплоносителя с верхнего патрубка, обратка с нижнего с противоположной стороны. То есть, точки подключения расположены по диагонали прибора, отсюда и само название схемы.
Именно при помощи такого типа соединения достигается равномерное распределение теплоносителя внутри прибора. Он движется сверху вниз, заполняя собой все пространство внутри радиатора. Поэтому теплоотдача у такого прибора самая большая.
Боковое
Боковое подключение радиаторов отопления чаще всего используется в городских квартирах, потому что стояки отопительной системы проводят в углу помещений. Хотя это необязательное условие, ведь при таком расположении труб может применяться и диагональный вариант.
Правда, смотрится он не презентабельно (слишком много отводов и труб как вертикальных, так и горизонтальных).
Но когда производители рассчитывают мощность отопительных приборов, они берут за основу именно боковое подключение. То, что указывается в паспорте радиатора, относится к данному виду, поэтому при общем расчете теплоотдачи используется коэффициент 1,0. При диагональном подключении можно принимать коэффициенты 1,1-1,2.
Правда, в данном виде подключения есть одно «НО». Подключать батарею можно боковым способом по-разному.
- Подача сверху, обратка снизу. Это стандартная схема, которая используется повсеместно. В этом случае теплопотери будут незначительны – до 2%.
- Подача снизу, обратка сверху. Схема применяется редко. Здесь теплопотери составляют до 7%.
Нижнее
Радиаторы отопления с нижним подключением – эта схема может быть использована только в однотрубной системе. Получается так, что в каждой комнате к трубе с помощью двух патрубков производится подключение радиатора.
При этом теплоноситель, проходя по трубопроводу, попадает и внутрь отопительных приборов.
Скажем прямо, не очень эффективная схема, если система работает по принципу естественной циркуляции теплоносителя. Если в отопление устанавливается циркуляционный насос, то эффективность возрастает почти в два раза. Но в этом случае отопление становится энергозависимым. Есть электричество, теплоотдача увеличивается, нет его – она сразу же снижается. Вот почему теплопотери в данном случае варьируются в диапазоне 20-40%.
Почему так происходит? Этот вид подключения батарей отопления основан на принципе постепенного заполнения прибора горячей водой. Основная масса теплоносителя проходит по трубопроводу, часть его попадает в радиаторы. При этом вода с большей температурой поднимается вверх, нагревая сам прибор, охлажденная опускается вниз, поступая в трубу. Такой цикл требует определенного времени, за которое теплоноситель сильно остывает, отсюда и теплопотери.
Боковое подключение
Выводы
Решая вопрос,как правильно подключить радиатор отопления, каждый должен сам для себя определить и выбрать схему.
Во-первых, на это будет влиять бюджет, выделенный на сборку отопления. Если он не очень большой, то однотрубная схема с нижним подключением батарей к системе отопления – оптимальный вариант. Конечно, придется позаботиться о снижении теплопотерь, но это уже второй вопрос.
Если бюджет позволяет, то двухтрубная система – идеальное решение. Рекомендуем воспользоваться ее подвидом – коллекторной схемой. Она позволяет сократить контур подачи и сделать распределение теплоносителя по стоякам более равномерным. К такой схеме правильное подключение радиатора отопления будет диагональным.
Заключение
Итак, в этой статье были рассмотрены варианты подключения радиаторов отопления. Исходя из собственных возможностей, выбирается самый оптимальный вариант. Но чтобы сократить расходы на монтаж отопительной системы, можно его провести самостоятельно. Конечно, для этого необходимы кое-какие знания и навыки работы с инструментами. Но если постараться и не спешить, то проблем возникнуть не должно.
Если с установкой трубопроводов могут возникнуть трудности, то подключение батарей отопления своими руками – дело простое.
