Подбор дефлектора: Расчет производительности дефлекторов для вентиляции | Инженеришка.Ру | enginerishka.ru

Расчет производительности дефлекторов для вентиляции | Инженеришка.Ру | enginerishka.ru

Расчетная летняя температура наружного воздуха t_н=22,6 ⁰С.

Внутренняя температура уходящего воздуха t_в=30⁰С.

Объемный вес воздуха Y^22,6=1,197 кг/м³, Y³⁰=1,165 кг/м³.

Скорость наружного воздуха V_в=1м/с

Задаемся дефлектором D=500 мм, F_ж.с.=0,196 м².

Принимаем количество удаляемого воздуха: L=700 м³/ч = 0,194 м³/с

Скорость движения воздуха в дефлекторе: V= 700/(3600*0,196)=0,992 м/с

Подсчитываем коэффициенты местных сопротивлений системы:

вход в патрубок ζ=0,277

воздушный клапан ζ=0,05

дефлектор ζ=0,6

λ*(L/d) = 0,015*(1,2/0,5)=0,036

∑ ζ = 0,963

Сопротивление системы при V_в = 0,992 м/с, hd=0,1011

H_с = 0,963*0,1011 = 0,097 кг/м²

Гравитационное давление Р_гр = 1,2*(1,197-1,165) = 0,043 кг/м²

Коэффициент К = H_с/ L² = 0,097/0. 194²=2,55

Скоростное давление при скорости ветра V_в = 1 м/с, hd=0,051

А = 0,64hd + Р_гр = 0,64*0,051 + 0,043 = 0,082

Коэффициент В = 0,0577*V_в/

d² = 0,0577 * ( 1/0,5² ) = 0,23

Производительность дефлектора

L_деф = (В — √( В² + 4 К А ))/-2К = ( 0,23 -√( 0,23² + 4 * 2,55 * 0.082 ))/-2 * 2,55 = 0,16 м³/с = 560 м³/ч

Производительность дефлектора d=500 мм L_деф = 560 м³/ч

Расчет дефлектора для вентиляции. Принцип работы, характеристики

Еще с советских времен вентиляцию жилого дома или квартиры обеспечивала недостаточная герметичность строительных конструкций – тот же холодок от «дышащих» деревянных окон. Но сегодня строительные технологии вышли на другой уровень, в котором не предусмотрены случайные щели. А поэтому к внутреннему микроклимату квартир и домов стали относиться по-другому, для чего сегодня активно применяют дефлекторы для вентиляции – специальные устройства, которые обеспечивают бесперебойный приток свежего воздуха.

Предлагаем вам рассмотреть самые популярные конструкции, их преимущества-недостатки и особенности применения. Это поможет вам подобрать наиболее удачный вариант, который будет идеально подходить под особенность вашей местности и имеющуюся площадь дома. Свежий воздух очень важен!

Содержание

</span></p>

Когда недостаточно естественной вентиляции?

Давайте немного углубимся в вопрос и определим некоторые понятия: естественная вентиляция обеспечивается открытыми окнами или люками, мы же будем говорить о принудительной. Для этого используется такое понятие как тяга. То есть что-то должно вытягивать воздух из дома и привносить свежий.

Это действительно жизненно необходимо. Ведь, к сожалению, погоня за долговечной и практичной отделкой приводит к тому, что жилье превращается в нечто подобное «пластиковому кокону». Даже мебель иногда бывает токсичной для человека.

Признайтесь честно: всегда ли вы требуете от фирмы-продавца сертификаты экологичности? А виниловые обои, пластиковые элементы интерьера понемногу привносит в комнатный воздух небезопасные химические соединения. Да, понемногу, но в общей сумме и со временем это оказывает свое неблагоприятное влияние.

Но как же это допускают? Все дело в том, что экологическая безопасность той или иной вещи или ремонтного материала всегда оценивается только с той позиции, сколько вреда способна принести она одна. Но в странах СНГ не учитывается накопительный момент. Что, например, кроме натяжного потолка в такой комнате вполне может быть еще и уложен линолеум, а стены – выкрашены краской без приставки Eco. Порой доходит до того, что при помощи специальных измерителей выясняется: воздух в доме куда более загрязнен, чем на обочине открытой трассы.

Что же тогда делать? Единственный нормальный выход из такой ситуации — это качественная внутренняя вентиляция дома.  Именно активный воздухообмен в доме создаст комфортные условия в нем проживания пребывания. И для этой цели совсем не обязательно устанавливать сложную вентиляционную систему, подключенную к электричеству. Достаточно будет удачно подобранного дефлектора, который умело задействует бесплатную силу ветра:

Если хотите разобраться в вопросе о вентиляции еще глубже, посмотрите этот занимательный выпуск:

К слову, для промышленных объектов же вентиляционные дефлекторы – вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных. Кроме того, свежий воздух необходимой влажности нужен для создания определенных условий содержания животных и птиц.

Принцип работы вентиляционных дефлекторов

Идем далее. Дефлектор – это специальный круглый цилиндрический колпак для вентиляционной или дымоходной трубы.

Изготавливают его обычно из алюминия либо оцинкованной или нержавеющей стали, изредка бывают также медные дефлекторы. К слову, на рынке можно встретить даже пластиковые конструкции, которые особенно удобно подбирать в тон кровельного покрытия. Правда, долговечностью они похвастать не могут.

Но чем дефлектор отличается от обычного зонта? Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача – защитить трубу от атмосферных осадков и птиц. А вот дефлектор уже берет активное участие в организации воздушного потока, а именно создает тягу.

Причем в большинстве моделей без электричества! Все дело в особенной конструкции дефлекторов, которые задействуют силу ветра в свою пользу, разрежают воздух и, благодаря законам физики, создают разницу давлений. При этом свежий воздух попадает в дом или квартиру, а выходит через вот такой дефлектор.

Здесь срабатывает так называемый эффекта Бернулли. Суть его в том, что потоки воздуха создают пониженное давление в процессе огибания преграды, а это увеличивает тягу в самом вентиляционном канале. Обеспечивает этот процесс внутренний конус в специальной форме. Вот почему настоящий дефлектор – всегда только цилиндрический:

К слову, если вы считаете, что форму и размеры дефлектора конструируют исходя из дизайнерских соображений – тогда очень ошибаетесь. На самом деле для изготовления того или иного вида производятся достаточно сложные аэродинамические расчеты и проводятся эксперименты. Поэтому все популярные виды были выведены путем поиска тех самых идеальных пропорций.

А еще такой элемент по-своему украшает крышу дома.

Популярные виды вентиляционных дефлекторов

Современный рынок предоставляет сразу несколько видов аэродинамических дефлекторов для вентиляции. И каждая из использующихся сегодня конструкций рассчитана на свои задачи, которые мы их рассмотрим.

Так, все дефлекторы делятся на такие основные виды по своему принципу работы:

• Активные, имеет встроенный рабочий дымосос, причем тот работает при горении дров постоянно.
• Активно-пассивные, в которых дымосос есть, но маломощный, и используется только на тот случай, если ветра нет совсем, либо печь растопили слишком жарко. Т.е. сам дефлектор выполняет свои функции даже при выключенном двигателе.
• Пассивно-активные дефлекторы создают небольшую тягу при помощи энергонезависимого устройства. И пассивная (собственная) тяга у дефлектора отсутствует полностью.

Также все дефлекторы для дымохода делятся на такие две группы: ротационные турбины и статические конструкции. К ротационным относится только вращающийся дефлектор, или по-другому турбодефлектор. Остальные – статические.

Флюгер-дефлектор: противостояние ветру

Такой дефлектор ценен, когда в вентиляционном канале обычно не достает тяги или часто возникают воздушные вихри, а также если ветра в вашей местности довольно сильные и любят менять направление. Вот как выглядит конструкция флюгера:

Чаще всего встречается насадка-дефлектор, называемая драконом. Именно ее вы видите на иллюстрации выше. Это колпак для трубы со своей уникальной системой подшипников, которая вращается только в нужную сторону. Здесь струи воздуха попадают в пространство между гнутыми козырьками, меняют вектор и идут вверх. Это создает нужное разрежение воздуха в дымовой трубе, благодаря чему и возникает тяга.

Выполняет функцию дефлектора также конструкцию, которую называют «Капюшон» или «Сачок». Это полукруглый желоб-уловитель ветра, который установлен внутри канала на поворотном штоке.

Но у флюгера есть небольшая проблема – зимой он способен леденеть. Поэтому подшипники в нем необходимо постоянно смазывать. Вот почему флюгарки больше оправдывает себя в южных теплых районах, где менее суровые зимы.

Дефлектор ЦАГИ: тонко продуманный механизм

Дефлектор ЦАГИ — это уникальная разработка института им.Жуковского. Ее принцип работы состоит в том, что тяга увеличивается не только за счет перепада давления на высоте двух метров от кровли, но и за счет воздушного и теплового напора. Причем такой дефлектор разрешено устанавливать прямо в вентиляционный канал скрытым способом.

Широкая сторона у диффузора направлена вверх, а крышка изготовлена в форме конуса. В основном такой дефлектор предназначен для воздухоотводов сечением от 10 до 125 см, и бывают самых разных габаритов.

Посмотрите, насколько сложная здесь на самом деле конструкция:

Главное преимущество дефлектора ЦАГИ в том, что он блокирует обратную тягу даже при сильном ветре.

Дефлектор Григоровича: проще простого

Самая простая конструкция – Григоровича. В этом устройстве расширение конуса идет вниз, а под колпаком устроен обратный конус – для создания дополнительного притока воздуха. Он имеет вид тарелки из двух зонтов, которая расположена над обтекающей стенкой.

В этой модели под колпаком воздух не накапливается вообще, что хорошо сказывается на свойствах этого кровельного элемента. Причем такой дефлектор домашние мастера любят клепать самостоятельно:

Еще его называют дефлектором Вольперга-Григоровича.

Вытяжные дефлекторы для комплексных систем

А вот дефлекторы такого вида уже работают от электричества:

Обычно вентиляция, которая основана на электричестве – это не простая труба в доме, а скорее целый комплекс из приборов, который не только очищает воздух, но еще и подогревает его. А чтобы воздух имел возможность меняться, в верхней точке вентиляционной трубе устанавливают специальный аэродинамический механизм.

Турбодефлектор: эстетика и практичность – на высоте!

Турбодефлектор тоже не требует установки дополнительного оборудования или электрической энергии.

Давайте внимательнее рассмотрим, как именно работает такой кровельный элемент. Так, у него есть подвижная часть – крыльчатка. Она всегда будет двигаться только в одну сторону, независимо от того, откуда дует ветер. В трубе при этом будет образовываться вакуум, влияющий на захват воздуха. Благодаря движению только по одной оси в помещении не возникнет обратной тяги. Кроме того, из-за особой формы колпака в трубе исключены осадки или мусор.

Применяется турбодефлектор для вентиляционной трубы также для газовых котлов с электроподжигом. Сама турбина может вращаться как под действием ветра, или с подающим током. Но чаще всего все-таки встречается именно самораскручивающая турбина, для которой достаточно легкого дуновения ветерка.

А теперь о недостатках. Такое устройство стоит дороже, чем обычные модели.  На его цену в основном влияет используемый материал – оцинкованная ли сталь, присутствует ли полимерное покрытие. Также некоторые неблагоприятные условия способны привести к его остановке, будь то полный штиль или повышенная влажность в сочетании с отрицательной температурой. Конечно, производители над этим работают, и современные турбодефлекторы все меньше подвергаются обледенению.

Дефлектор Ханженкова

Эта необычная конструкция представляет собой тарелку-дождевик, которая выполняет функцию вытяжного зонта, погруженного на нужное расстояние внутрь окружной стенки.

Дефлекторы низкого давления

И, наконец, сегодня приобретают популярность дефлекторы низкого давления Vilpe, Alipai, которые до этого времени устанавливали преимущественно только на чердаки. А сегодня они неплохо справляются с задачей воздухообмена и на мансардных этажах.

Как рассчитать мощность и количество дефлекторов?

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли. И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования. Давайте рассмотрим такой расчет на примере турбодефлектора:

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

• Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
• Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

Практически весь жилищный фонд, который строился до конца прошлого века, оснащался вентиляционными системами с естественным побуждением. Не секрет, что такая вентиляция имеет массу положительных качеств, но очень зависима от погоды. Летом, при минимальном перепаде давления в помещениях и на улице, тяга в воздушных каналах практически прекращается, а нередко и вовсе «опрокидывается». Некоторые погодные факторы можно использовать на благо работы вентиляционной системы при помощи несложного приспособления под названием дефлектор ЦАГИ.

Содержание статьи:

В этой публикации будет детально изучен дефлектор вентиляционный Цаги, который был разработан Центральным аэрогидродинамическим институтом.

Принцип действия и назначение приспособления

Дефлектор ЦАГИ применяется для увеличения тяги. Причем, тяги не только в вентиляционной системе, но в дымоходах. Есть еще несколько полезных качеств у этого приспособления:

• Дефлекторы защищают дымоходы и вентиляционные шахты от попадания в них мусора, птиц и мелких грызунов.
• Они препятствуют попаданию атмосферных осадков в системы вентиляции и дымоотведения.
• Эти приспособления часто используют в качестве искрогасителей.
• Дефлектор ЦАГИ защищает оголовок трубы от разрушения.

Принцип действия этих приспособлений основан на законе Бернулли. Воздушный поток, создаваемый ветром, огибает конструкцию дефлектора цаги, внутри которой создается зона пониженного давления. Это снижает воздействие атмосферного воздуха на воздушные массы, находящиеся в вентиляционном канале и способствует всасыванию воздуха зоной разряжения из вентиляционного или отопительного канала. Таким образом, это приспособление способствует увеличению тяги вытяжки и дымохода на 15-20%. На рисунке более наглядно показано движение и распределение воздушных потоков, а также зоны повышенного «+» и пониженного «-» давления.

Как устроен дефлектор цаги

Это приспособление представляет собой конструкцию, выполненную по форме сечения вентиляционной шахты. Ниже представлен рисунок, на котором схематически показаны все составные части устройства.

1. Патрубок крепится на оголовок вентиляционной трубы.
2. Диффузор представляет собой усеченный конус, который узкой частью крепится к патрубку.
3. Кольцо является основной видимой частью приспособления, которое монтируется на внешнюю сторону диффузора посредством кронштейнов.
4. Зонт защищает от попадания в канал мусора и атмосферных осадков. Крепление производится теми же кронштейнами, что и кольцо.

Расчеты и чертеж

Дефлектор ЦАГИ является очень распространенным устройством, и его всегда можно приобрести в специализированных магазинах и на строительных рынках. Кроме того, его можно изготовить под заказ, заплатив за его исполнение жестянщику достаточно приличную сумму денег. Но такое приспособление всегда можно изготовить и самостоятельно, используя таблицы расчетов, приведенные в специализированной литературе и в интернете.

Если вы решили изготовить это приспособление самостоятельно, то прежде всего, следует определиться с размерами. Отталкиваться необходимо от диаметра и формы сечения вентиляционного канала. На рисунке ниже представлен общий чертеж дефлектора цаги для круглой формы сечения воздуховода.

• d – внутренний диаметр оголовка вентиляционной шахты, а соответственно и узкой части диффузора.
• 1,25d – широкая часть диффузора.
• 1.2d – высота кольца.
• d/2 – расстояние от узкой части диффузора до нижней границы кольца.
• 1.2d + d/2 = высота всего диффузора.
• 2d – диаметр кольца.
• 1,7d – ширина зонта.

Процесс изготовления дефлектора

Для изготовления вам понадобится лист оцинкованного металла. Из инструментов будет необходимы ножницы по металлу, линейка, чертилка, дрель и устройство для соединения материалов заклепками.

Прежде всего, необходимо сделать на металле чертеж необходимых деталей.

Диффузор

1. Для его изготовления следует рассчитать один шаблон, с помощью которого можно создать чертеж диффузора в развернутом виде с правильным углом раскрива. Для этого следует воспользоваться формулой p=2πR. Для расчета, возьмите диаметр широкой части диффузора, умножьте значение на 3,14. Полученную цифру следует разделить на 10. Полученное значение будет одной стороной шаблона.
2. Те же самые расчеты произведите с узкой частью диффузора. Далее воспользуйтесь таблицей и возьмите из нее высоту диффузора, после сего перенесите полученные данные на лист оцинковки. Этот шаблон является одной десятой от необходимого чертежа. Прикладывая шаблон друг к другу 10 раз (выше мы полученное в ходе расчета значение делили не 10), и прорисовывая линии можно создать правильный чертеж этой детали. Не забудьте добавить по краю 20 мм для соединения.

3. После чего ее необходимо вырезать, используя ножницы по металлу.

   При резке металла образуются острые края. Для предотвращения травм используйте перчатки и очки.

4. Соедините края изделия с нахлестом в 10 мм, просверлите отверстия и зафиксируйте края заклепками.

После всех манипуляций получилась самая сложная деталь – диффузор. Но на этом расчет дефлектора цаги еще незакончен.

Кольцо

Для расчетов вам потребуются рассчитать некоторые данные.

1. По условиям чертежа, два диаметра воздушного канала = диаметр кольца. После чего следует рассчитать длину окружности по знакомой формуле p=2πR и прибавить для соединения 20 мм. Это будет длина заготовки.
2. По условию, ширина кольца равняется 1,2 d. Для расчета следует диаметр воздушного канала умножить на 1,2. Полученное значение будет шириной кольца.
3. Перенесите полученные значения на лист оцинковки и вырежьте заготовку. После чего ее необходимо согнуть в форме кольца. Для крепления сделайте нахлест по 10 мм с каждой стороны.
4. Просверлите отверстия и закрепите концы заготовки заклепками.

Зонт

Прежде всего, необходимо вычертить круг на листе оцинковки. Так как критичных размеров на чертеже не дано, то следует сделать его так, чтобы он по диаметру был 1,7-1,9d. Перенесите диаметр кольца на металл, и от центра круга проведите два радиуса так, чтобы угол между ними составлял 30°. Вырежьте этот сегмент и соедините края так, чтобы получился конус со значением диаметра в промежутке 1,7-1,9d. Края зафиксируйте заклепками.

Кронштейны

В качестве кронштейнов можно использовать полоски оцинковки, шириной 15-20 мм. Одной стороной закрепите крепление к внешней стороне диффузора, а вторую согните так, чтобы закрепит одновременно и кольцо, и зонт.

В изготовлении дефлектора ЦАГИ, в принципе нет ничего сложного, но если вы не владеете инструментом, то лучше всего изготовление такого полезного приспособления доверить профессионалам.

>>> Все про аренду авто на Кипре <<<

Previous Entry | Next Entry

РАСЧЕТ ДЕФЛЕКТОРА

Печка бухает при порывах ветра. Похоже отрицательная тяга. Надо что-то делать.Дефлектор? Странно, везде конструкция разная. А обозначается, как «ЦАГИ». Неумелые повторители?Перед тем как сделать дефлектор для дымохода, необходимо сделать его расчет простановкой всех размеров. За основу расчета берется внутренний диаметр дымохода (d), c помощью специальной таблицы выбирается высота дефлектора (H) и ширина диффузора (D)

Разобрался! ЦАГИ -это только вот этот. Остальные — не ЦАГИ, а просто «круглые»!Основные размеры дефлектораЕсли нет необходимого размера в этой таблице, то рассчитать можно по таким соотношениям:Высота дефлектора должна быть: 1,6 — 1,7 d.Ширина диффузора: 1,2 — 1,3 d.Ширина колпака-зонта: 1,7 — 1,9 d.Где d внутренний диаметр дымового канала.

Profile

oswstudio

Latest Month

October 2019
S	M	T	W	T	F	S
		1	2	3	4	5
6	7	8	9	10	11	12
13	14	15	16	17	18	19
20	21	22	23	24	25	26
27	28	29	30	31

View All Archives

Tags

View my Tags page

Links

Categories

View my Categories page Powered by LiveJournal. com

Постоянное обновление воздушных масс в помещении – обязательное условие нормального самочувствия всех людей, пребывающих в нем. Обеспечить непрерывный воздухообмен призвана вентиляционная система, эффективность которой зависит от внутренней тяги. Однако при отсутствии должной защиты вентканалы могут забиться попадающим извне мусором и пылью, тогда работа всей системы может быть нарушена, а ее эффективность существенно понизится. Вентиляционный дефлектор – достаточно простое устройство, призванное не допустить подобный исход. Оно не является новинкой, однако ранее использовались исключительно при оборудовании дымоходов.

Описываемые устройства не так просты, как может показаться, а их функциональные обязанности не ограничиваются лишь защитной функцией. Предлагаем разобраться, что такое дефлектор и какова его роль в современной вентиляционной системе.

Задачи дефлекторов и их предназначение

Ветер оказывает существенное влияние на эффективность и работу вентиляционной системы. В летний период времени из-за повышения температуры внешней среды ее показатели сравниваются с температурным режимом внутри дома. При этом снижается тяга, сокращается циркуляция воздуха.

Влияние описанных негативных погодных факторов можно существенно снизить, направляя их на благо работы вентиляционной системы. Для этого используются специальные аэродинамические устройства — дефлекторы, работающие по принципу Бернулли. Для наилучшего выполнения своего предназначения – увеличения силы тяги внутри вентсистемы путем использования воздушного напора, их устанавливают на выходы труб в их верхней точке. Подобные приспособления можно увидеть на крышах общественных и административных зданий, домов, гаражей, на трубах из подвалов и цоколя.

Дефлекторы могут быть установлены даже на крыше гаража

Зачем нужен дефлектор? У него есть несколько ключевых функций:

1. Защита вентиляционных каналов от попадания загрязнений, а также птиц извне. Частички мелкого мусора, жира и пыли накапливаются на стенках труб, уменьшая со временем их внутренний диаметр, снижая срок эксплуатации.
2. Препятствие для атмосферных осадков.
3. Активация и усиление тяги. Описываемый прибор увеличивает КПД вентиляционной системы на 20%.
4. Искрогаситель. Для поддержания противопожарной безопасности устанавливают дефлектор на дымоход.

Как работают?

Как и у всего гениального, принцип функционирования ветровых колпаков весьма прост. Ветер, ударяясь об его корпус, рассекается диффузором, после чего показатели давления внутри цилиндра снижаются, а тяга в самой вытяжной трубе, наоборот, увеличивается.

Принцип работы

Поэтому логично, что между сопротивлением устройства и тягой внутри каналов существует прямая зависимость.

По мнению специалистов, установка дефлекторов на крышу должна производиться с небольшим уклоном к горизонтальной поверхности, таким образом, повышается качество их работы.

На эффективность дефлекторов влияет: конструктивные особенности и форма, габаритные размеры, высота, на которой смонтировано приспособление.

Однако при всех своих положительных сторонах дефлекторы не лишены и определенных недостатков: при вертикальном направление ветра происходит соприкосновение воздушной массы с верхним участком приспособления, при этом отработка не может полноценно выбрасываться во внешнюю среду. Для исключения подобных явлений принято использовать вариации с двумя конусами. Также следует отметить, что в холодное время года дефлекторы требуют особенного контроля, их конструкция может быть нарушена из-за образовавшейся наледи.

Как устроен?

Устройство дефлектора достаточно стандартно, каждая из его разновидностей состоит из следующих элементов: специальных стаканов, фиксаторов для удержания на поверхности крыши, а также патрубка. При этом нижний стакан-цилиндр имеет ровное строение, а внешний – расширен к низу. Они надеты друг над другом, а наверху установлена крышка. Верхняя часть каждого цилиндра завершается отбоями в виде колец, помогающих изменять направленность воздушных потоков.

Установка отбоев производится так, чтобы наружные воздушные потоки осуществляли подсос через свободное пространство между кольцами и убыстряли вывод отработки из вентиляции.

Особенности подбора

Несмотря на несложное строение и принцип работы, на практике применяется достаточно много разновидностей ветровых колпаков. При выборе оптимальной для ваших условий модели оценивают следующие показатели:

• материал, из которого она изготовлена;
• принцип работы;
• отдельные особенности конструкции.

Материал изготовления

Изготавливают описываемые приспособления из оцинкованной стали, пластика, нержавейки, алюминия и даже меди. Они могут различаться по своей конструкции. Если выбрать простую модель, то не составит труда изготовить дефлектор своими руками. С точки зрения практичности и оптимального соотношения цена/качество разумно выбирать изделия из оцинковки или алюминия. Модели из меди в реальной жизни встречаются не часто по причине своей достаточно высокой стоимости. Чистый пластик, ввиду своей хрупкости, мало распространен, чаще всего из этого материала изготавливается цокольный дефлектор. Отменными прочностными характеристиками и декоративной привлекательностью обладают модели из металла с пластиковым покрытием или его аналог для вентиляционной системы подвала. Дефлектор на дымоход выполняется исключительно из металла.

Разновидности по принципу работы

Статические. Простейшие и наиболее распространенные конструкции, которые часто собираются пользователями собственноручно. Устанавливаются на вентиляционных каналах в многоэтажных домах, крышах небольших предприятий.

Турбодефлектор для вентиляции. В их конструкцию включена система вращающихся лопастей. Головка такого прибора пребывает в активном состоянии, а основа статична.

Турбодефлектор своими руками сделать намного сложней. При отсутствии определенных знаний и умений лучше не рисковать, а приобрести уже готовый вариант.

Статичный ветровой колпак с эжектируемым вентилятором. Пример современных разработок, подразумевает установку статичного колпака, прямо под которым располагается вентилятор, включаемый только когда специальный датчик фиксирует падение тяги.

Дефлектор-флюгер. Над шахтой вентканала устанавливается вращающийся колпак – флюгарка, вращающаяся по направлению ветра, что помогает ветровым потокам устремляться в нужном направлении.

Разновидности

Даже одинаковые по своему принципу работы дефлекторы могут иметь ряд конструктивных отличий. Ниже мы привели описание наиболее распространенных моделей.

Некоторые популярные модели

Чаще всего на практике можно встретить следующие разновидности дефлекторов:

• Григоровича – простейшая конструкция, представляющая собой объединенные в единую «тарелку» пару зонтов, устанавливается она над обтекающей стенкой канала. Именно подобные простейшие варианты чаще всего можно встретить над крышами гаража, подвала, небольшого частного дома. Дефлектор Вольперта-Григоровича – более усложненная вариация описанного ранее устройства, состоит из объединенных воедино диффузора, обратного конуса и крышки;
• дефлектор ЦАГИ. Подразумевает использование специальной насадки – вентиляционного колпака, который способен усилить тягу. Из-за сложностей очистки подобная модель обычно используется исключительно для вентиляционных систем, для отвода продуктов горения она не подходит;
• Astato – статодинамический дефлектор, выпускаемый одноименным французским концерном. Тяга усиливается не только за счет силы ветра, но и благодаря встроенному вентилятору;
• Турбовент – ротационный дефлектор, состоящий из подвижной основы и головки, представляющей собой вращающуюся турбину;
• дефлектор Ханжонкова. Представляет собой дополнительную стенку, устанавливаемую вокруг трубы, также конструкция дополняется тарелкообразным дождевиком – вытяжным зонтом;
• н-образный дефлектор – конструкция, используемая преимущественно промышленными предприятиями для улучшения свойств вентиляционных и дымоотводящих систем. Одна из ключевых особенностей конструкции – отсутствие защитного колпачка.

Габаритные размеры

Осуществив подбор устройства по типу материала и конструктивным особенностям, следует вычислить размеры дефлектора, который вам подойдет. В таблице ниже приведены основные из них на примере насадки ЦАГИ.

Стандартные размеры насадки ЦАГИ

Если выше нет значения, отвечающего параметрам (диаметру) вашего вентканала, расчет дефлектора выполняется по следующему принципу:

• Ширина диффузора = 2*диаметр канала;
• Размер зонта (ширина) = 1,8*диаметр канала;
• Общая высота устройства=1,7*диаметр канала.

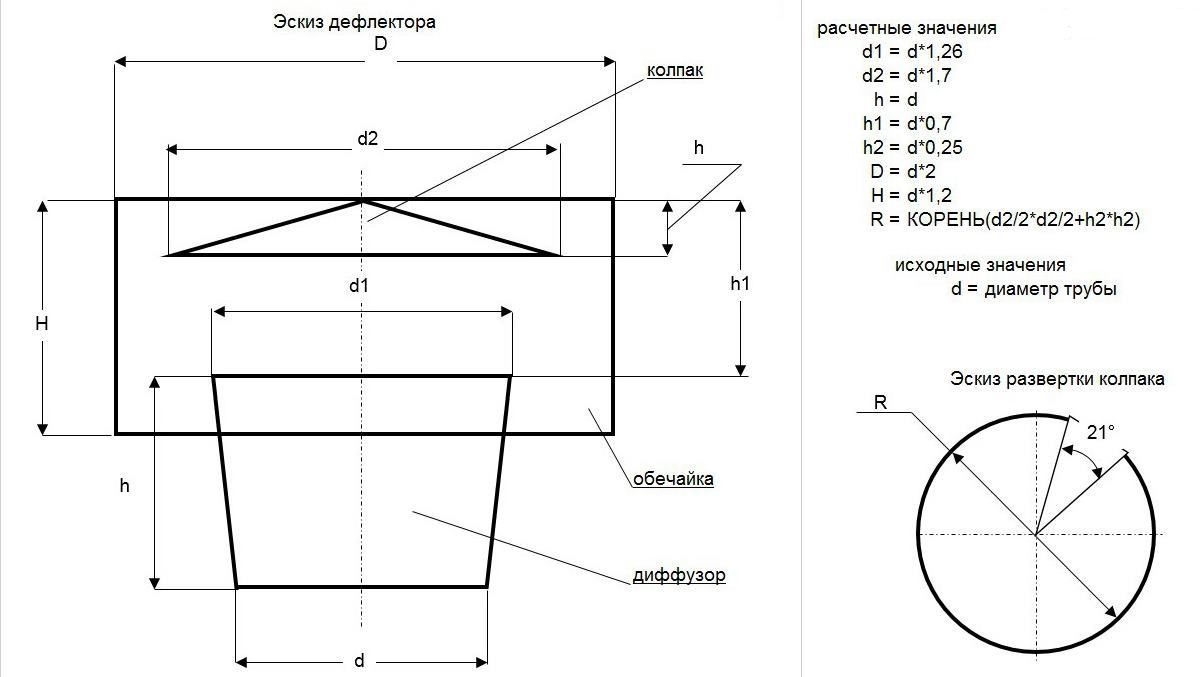

Можно воспользоваться следующей схемой для расчета всех элементов в зависимости от выбранного диаметра трубы:

Чертеж дефлектора с расчетами величин элементов

Подведение итогов

Дефлектор – полезное и многофункциональное приспособление, способное существенно улучшить функционирование естественной вентиляции, дымовыводящих путей. Особенно его использование обосновано, если ваше постоянное место жительства – загородный коттедж. Благодаря простоте конструкции вполне возможно самостоятельное изготовление данного приспособления.

Расчетная летняя температура наружного воздуха t_н=22,6 С.

Внутренняя температура уходящего воздуха t_в=30С.

Объемный вес воздуха Y^22,6=1,197 кг/м³, Y³⁰=1,165 кг/м³.

Скорость наружного воздуха V_в=1м/с

Задаемся дефлектором D=500 мм, F_ж.с.=0,196 м².

Принимаем количество удаляемого воздуха: L=700 м³/ч = 0,194 м³/с

Скорость движения воздуха в дефлекторе: V= 700/(3600*0,196)=0,992 м/с

Подсчитываем коэффициенты местных сопротивлений системы:

вход в патрубок ζ=0,277

воздушный клапан ζ=0,05

дефлектор ζ=0,6

λ*(L/d) = 0,015*(1,2/0,5)=0,036

∑ ζ = 0,963

Сопротивление системы при V_в = 0,992 м/с, hd=0,1011

H_с = 0,963*0,1011 = 0,097 кг/м²

Гравитационное давление Р_гр = 1,2*(1,197-1,165) = 0,043 кг/м²

Коэффициент К = H_с/ L² = 0,097/0. 194²=2,55

Скоростное давление при скорости ветра V_в = 1 м/с, hd=0,051

А = 0,64hd + Р_гр = 0,64*0,051 + 0,043 = 0,082

Коэффициент В = 0,0577*V_в/d² = 0,0577 * ( 1/0,5² ) = 0,23

Производительность дефлектора

L_деф = (В — √( В² + 4 К А ))/-2К = ( 0,23 -√( 0,23² + 4 * 2,55 * 0.082 ))/-2 * 2,55 = 0,16 м³/с = 560 м³/ч

Производительность дефлектора d=500 мм L_деф = 560 м³/ч

Используемые источники:

• https://krovgid.com/communikacii/deflektor-dlya-ventilyacii.html
• http://ventilationpro.ru/vytyazhnaya-ventilyatsiya/deflektor-ventilyacionnyjj-cagi-osobennosti-rascheta-i-izgotovleniya. html
• https://oswstudio.livejournal.com/73533.html
• https://ventilyaciyadom.ru/elementy-ventilyatsii/deflektor-i-ego-raznovidnosti.html
• https://enginerishka.ru/ventilyaciya/raschet-proizvoditelnosti-deflektorov-dlya-ventilyacii.html

</ul>

особенности расчета и изготовления своими руками

Автор Евгений Апрелев На чтение 5 мин. Просмотров 16.4k.

Практически весь жилищный фонд, который строился до конца прошлого века, оснащался вентиляционными системами с естественным побуждением. Не секрет, что такая вентиляция имеет массу положительных качеств, но очень зависима от погоды. Летом, при минимальном перепаде давления в помещениях и на улице, тяга в воздушных каналах практически прекращается, а нередко и вовсе «опрокидывается». Некоторые погодные факторы можно использовать на благо работы вентиляционной системы при помощи несложного приспособления под названием дефлектор ЦАГИ.

[contents]

В этой публикации будет детально изучен Цаги, который был разработан Центральным аэрогидродинамическим институтом.

Принцип действия и назначение приспособления

Дефлектор ЦАГИ применяется для увеличения тяги. Причем, тяги не только в вентиляционной системе, но в дымоходах. Есть еще несколько полезных качеств у этого приспособления:

• Дефлекторы защищают и вентиляционные шахты от попадания в них мусора, птиц и мелких грызунов.
• Они препятствуют попаданию атмосферных осадков в системы вентиляции и дымоотведения.
• Эти приспособления часто используют в качестве искрогасителей.
• Дефлектор ЦАГИ защищает оголовок трубы от разрушения.

Принцип действия этих приспособлений основан на законе Бернулли. Воздушный поток, создаваемый ветром, огибает конструкцию дефлектора цаги, внутри которой создается зона пониженного давления. Это снижает воздействие атмосферного воздуха на воздушные массы, находящиеся в вентиляционном канале и способствует всасыванию воздуха зоной разряжения из вентиляционного или отопительного канала. Таким образом, это приспособление способствует увеличению тяги вытяжки и дымохода на 15-20%. На рисунке более наглядно показано движение и распределение воздушных потоков, а также зоны повышенного «+» и пониженного «-» давления.

Как устроен дефлектор цаги

Это приспособление представляет собой конструкцию, выполненную по форме сечения вентиляционной шахты. Ниже представлен рисунок, на котором схематически показаны все составные части устройства.

1. Патрубок крепится на оголовок вентиляционной трубы.
2. усеченный конус, который узкой частью крепится к патрубку.
3. Кольцо является основной видимой частью приспособления, которое монтируется на внешнюю сторону диффузора посредством кронштейнов.
4. Зонт защищает от попадания в канал мусора и атмосферных осадков. Крепление производится теми же кронштейнами, что и кольцо.

Расчеты и чертеж

Дефлектор ЦАГИ является очень распространенным устройством, и его всегда можно приобрести в специализированных магазинах и на строительных рынках. Кроме того, его можно изготовить под заказ, заплатив за его исполнение жестянщику достаточно приличную сумму денег. Но такое приспособление всегда можно изготовить и самостоятельно, используя таблицы расчетов, приведенные в специализированной литературе и в интернете.

Если вы решили изготовить это приспособление самостоятельно, то прежде всего, следует определиться с размерами. Отталкиваться необходимо от диаметра и формы сечения . На рисунке ниже представлен общий чертеж дефлектора цаги для круглой формы сечения воздуховода.

• d – внутренний диаметр оголовка вентиляционной шахты, а соответственно и узкой части диффузора.
• 1,25d – широкая часть диффузора.
• 1.2d – высота кольца.
• d/2 – расстояние от узкой части диффузора до нижней границы кольца.
• 1.2d + d/2 = высота всего диффузора.
• 2d – диаметр кольца.
• 1,7d – ширина зонта.

Процесс изготовления дефлектора

Для изготовления вам понадобится лист оцинкованного металла. Из инструментов будет необходимы ножницы по металлу, линейка, чертилка, дрель и устройство для соединения материалов заклепками.

Прежде всего, необходимо сделать на металле чертеж необходимых деталей.

Диффузор

1. следует рассчитать один шаблон, с помощью которого можно создать чертеж диффузора в развернутом виде с правильным углом раскрива. Для этого следует воспользоваться формулой p=2πR. Для расчета, возьмите диаметр широкой части диффузора, умножьте значение на 3,14. Полученную цифру следует разделить на 10. Полученное значение будет одной стороной шаблона.
2. Те же самые расчеты произведите с узкой частью диффузора. Далее воспользуйтесь таблицей и возьмите из нее высоту диффузора, после сего перенесите полученные данные на лист оцинковки. Этот шаблон является одной десятой от необходимого чертежа. Прикладывая шаблон друг к другу 10 раз (выше мы полученное в ходе расчета значение делили не 10), и прорисовывая линии можно создать правильный чертеж этой детали. Не забудьте добавить по краю 20 мм для соединения.

3. После чего ее необходимо вырезать, используя ножницы по металлу.

   При резке металла образуются острые края. Для предотвращения травм используйте перчатки и очки.

4. Соедините края изделия с нахлестом в 10 мм, просверлите отверстия и зафиксируйте края заклепками.

После всех манипуляций получилась самая сложная деталь – диффузор. Но на этом расчет дефлектора цаги еще незакончен.

Кольцо

Для расчетов вам потребуются рассчитать некоторые данные.

1. По условиям чертежа, два диаметра воздушного канала = диаметр кольца. После чего следует рассчитать длину окружности по знакомой формуле p=2πR и прибавить для соединения 20 мм. Это будет длина заготовки.
2. По условию, ширина кольца равняется 1,2 d. Для расчета следует диаметр воздушного канала умножить на 1,2. Полученное значение будет шириной кольца.
3. Перенесите полученные значения на лист оцинковки и вырежьте заготовку. После чего ее необходимо согнуть в форме кольца. Для крепления сделайте нахлест по 10 мм с каждой стороны.
4. Просверлите отверстия и закрепите концы заготовки заклепками.

Зонт

Прежде всего, необходимо вычертить круг на листе оцинковки. Так как критичных размеров на чертеже не дано, то следует сделать его так, чтобы он по диаметру был 1,7-1,9d. Перенесите диаметр кольца на металл, и от центра круга проведите два радиуса так, чтобы угол между ними составлял 30°. Вырежьте этот сегмент и соедините края так, чтобы получился конус со значением диаметра в промежутке 1,7-1,9d. Края зафиксируйте заклепками.

Кронштейны

В качестве кронштейнов можно использовать полоски оцинковки, шириной 15-20 мм. Одной стороной закрепите крепление к внешней стороне диффузора, а вторую согните так, чтобы закрепит одновременно и кольцо, и зонт.

В изготовлении дефлектора ЦАГИ, в принципе нет ничего сложного, но если вы не владеете инструментом, то лучше всего изготовление такого полезного приспособления доверить профессионалам.

Расчет и подбор дефлекторов для зрительного зала

Расчёт дефлектора начинают с зимнего периода, подбирают диаметр и определяют их количество. Затем, определяют производительность уже подобранных дефлекторов в летний период и на оставшееся количество воздуха подбирают дополнительные дефлектора.

ЗИМНИЙ ПЕРИОД.

В клубе принимаем общую приточную систему зрительного зала и сцены, а вытяжные системы раздельные. Поступление приточного воздуха на сцену осуществляется за счет подпора в зале, создаваемого приточной системой. Через сцену следует удалять 17 % от общего объема удаляемого из зала воздуха. Остальное количество воздуха (83 %) должно удаляться через рециркуляционные и вытяжные устройства зрительного зала.

1. Подбираем дефлектор над зрительным залом.

1. Расчитываем избыточное гравитационное давление

P_Е= h  (_НАР – _УХ)

^З_УХ – плотность воздуха удаляемого из зрительного зала в зимний период при температуре воздуха верхней зоны t^З_В.З = 23,6 ⁰С  _УХ = 1,167 [ ^кг/_м3 ]

^З_НАР – плотность наружного воздуха в зимний период при температуре t^З_НАР = -27 ⁰С  _НАР = 1,407 [ ^кг/_м3 ]

h – расстояние от нейтральной зоны до дефлектора h = 5,8 [м]

P_Е= 5,8  (1,407 – 1,167) = 1,392 [ ^кг/_м2 ]

Задаёмся диаметром дефлектора 0,7 [м] по справочнику /5/ стр.

231.

2. Определяем допустимую скорость воздуха в шахте:

W_Ш – скорость в шахте с дефлектором [^м/_с]

 – коэффициент трения принимаем равным 0,02 по /4/

l – длина шахты с дефлектором [м]

_ВХ– коэффициент местного сопротивления входа в шахту 0,5 по [4]

_Д– коэффициент местного сопротивления дефлектора 0,6 по [4]

Р_Е – избыточное гравитационное давление [ ^кг/_м2 ]

Р_Д– избыточное давление за счёт ветра[ ^кг/_м2 ]

Р_Д = 0,4 

W_В – расчетная скорость ветра в холодный период:W_В = 3 [^м/_с]

Р_Д = 0,4  [^кг/_м2 ]

[^м/_с]

3. Считаем диаметр дефлектора при данной скорости и сравниваем с тем диаметром которым задались:

d =

G_ВЫТ – вытяжка над зрительным залом, составляет 83% от полного притока в зрительный зал за вычетом расхода на рециркуляцию (см. табл. Воздушного баланса в зрительном зале) G_ВЫТ = G^З_ПР 0,83 – G_РЕЦ = 14883,7  0,83 – 3743,5 = =8609,9 [^кг/_ч]

_УХ – плотность уходящего воздуха: _УХ = 1,167 [ ^кг/_м3 ]

d = [м]

Т.к. диаметры почти совпали, то окончательно задаёмся 1 дефлектором марки Т 22 с диаметром d=0,7 [м] по справочнику /5/ стр. 231

II. Подбираем дефлектор над сценой

1. Задаёмся одним дефлекторами с диаметром 0,4 [м] по справочнику [2]

2. Определяем допустимую скорость воздуха в шахте

W_Ш = 4,43 = =[^м/_с]

3. Считаем диаметр дефлектора при данной скорости и сравниваем с тем диаметром которым задались.

d =

G_ВЫТ – вытяжка над сценой, составляет 17 % от полного притока в зрительный зал (см. табл. воздушного баланса в зрительном зале)

G_ВЫТ = G^З_ПР  0,17 = 14883,7  0,17 = 2530,23 [^кг/_ч]

_УХ – плотность уходящего воздуха: _УХ = 1,167 [ ^кг/_м3 ]

d = [м]

Дефлектор над сценой 1 шт марки Т 20., а его диаметр d=0,4 [м]

ЛЕТНИЙ ПЕРИОД

Для летнего периода необходимо подобрать дополнительные дефлектора работающие только летом.

1. Подбираем дефлектор над зрительным залом.

1. Расчитываем избыточное гравитационное давление

P_Е= h  (_НАР – _УХ)

^Л_УХ – плотность воздуха удаляемого из зрительного зала в летний период при температуре воздуха верхней зоны

t_В.З = 30,16 ⁰С  _УХ = 1,141 [ ^кг/_м3 ]

^Л_НАР – плотность наружного воздуха в зимний период при температуре t_НАР = 22,2 ⁰С  _НАР = 1,172 [ ^кг/_м3 ]

h – расстояние от нейтральной зоны до дефлектора h = 5,8 [м]

P_Е= 5,8  (1,172 – 1,141) = 0,18 [ ^кг/_м2 ]

Гравитационная вентиляция,крышные дефлекторы « ПЕТРОКЛИМАТ — Вентиляция — Кондиционирование — Отопление

Крышные дефлекторы и их со­ответ­ствую­щий выбор для правильного функци­они­ро­вания естественной вентиляции в зданиях

Для вентиляции помещений в жилых зданиях, а также промышленных помещений, применяются не только вентиляторы, но также дефлекторы, без вращающихся элементов. Движение воздуха внутри канала естественной вентиляции зависит от двух факторов: разницы температур между вентилируемым помещением и атмосферой, а также от силы ветра, который обдувая дефлектор создает в нем пониженное давление.

Эффективным использованием силы ветра в дефлекторах мы занялись, исследуя типоряд наших продуктов, пользуясь (за неимением польского эквивалента) французской нормой Р50-413 п. «Каналы естественной вентиляции и дымоходы»

В зависимости от скорости и угла падения ветра, дефлектор создает большее или меньшее пониженное давление. Это пониженное давление предопределяет количество протекающего через дефлектор воздуха, а тем самым количество удаляемого из инсталляции (помещения) воздуха. На количество высасываемого через дефлектор воздуха влияет также его собственное сопротивление, характеризуемое с помощью коэффициента «ζ».

В зависимости от скорости фактора тяги в канале действующее пониженное давление дефлектора, позволяющее эффективно использовать силу ветра, меняется. Чем выше скорость фактора, тем меньше действующее пониженное давление, а, следовательно, сила дефлектора меньше. Это наглядно демонстрирует график C_w = f(C_k).

Существует, следовательно, три основных параметра, характеризующих дефлектор:

• значение пониженного давления в зависимости от скорости ветра;
• величина коэффициента сопротивления;
• значение пониженного давления в зависимости от скорости фактора в канале и скорости ветра.

Эти три параметра характеризует и определяет, а также описывает способ замера, цитированная выше норма. В качестве коэффициента С_b норма определяет отношение пониженного давления дефлектора без протекания в канале, к динамическому давлению ветра, коэффициентом — определяет отношение потери давления дефлектора к динамическому давлению протекающего в канале фактора, а коэффициентом С_w определяет отношение пониженного давления дефлектора при протекании в канале к динамическому давлению ветра. С помощью этих параметров можно сравнивать между собой дефлекторы. Чем выше значения C_b, C_w и «ζ» меньший и, тем лучше дефлектор. При этом является существенным, чтобы кривая C_w в функции скорости в канале была плоской, что обеспечивает в меру высокое пониженное давление дефлектора при большей скорости в канале, что в итоге вызывает большую производительность вытяжки воздуха. Коэффициент C_b является функцией угла падания ветра от 60° до +60°. Значения коэффициента C_w представляются для угла падения ветра — 0°.

Описание исследований и результаты

Мы запроектировали и изготовили стенд для исследования дефлекторов, где для моделирования движения воздуха применен радиальный вентилятор с тиристорной регулировкой вращения, что обеспечивает плавное регулирование скорости ветра в моделируемом канале. Для выравнивания потока в канале встроены две выравнивающие решетки, а на выходе применено сужающее сопло. На этом сопле натянута сетка из тонкой проволоки для упрощения точного зондирования распределения скорости по всему сечению. Для исследования пониженного давления дефлектора, с протеканием в канале и при ветре, омывающем дефлектор, а также потерь дефлектора, построен вспомогательный канал с нагнетающим вентилятором, также имеющим плавную регулировку вращения. С при ветре, омывающем дефлектор, а также потерь дефлектора, построен вспомогательный канал с нагнетающим вентилятором, также имеющим плавную регулировку вращения. С канал с нагнетающим вентилятором, также имеющим плавную регулировку вращения. С помощью этого вентилятора воздух подавался на дефлектор и измерялось значение пониженного давления, при нулевой установке дефлектора по отношению к вектору скорости ветра, а также измерялись потери дефлектора при «выключенном» ветре. Скорости в канале измерялись при зондировании давления с помощью трубки Прандтла, а значения пониженного давления считывались с импульсных отверстий, выполненных в значения пониженного давления считывались с импульсных отверстий, выполненных в канале и подключенных к выравнивающему резервуару. Для считывания давлений был применен батарейный микроманометр. Параметры окружения измерялись электронным термометром и гигроскопом. Давление окружения измерялось барометром. Измеренные значения с помощью специально разработанной компьютерной программы, были пересчитаны в сравнительные значения С_o и С_w. На основе этих значений была выведена зависимость С_b= f(угла ветра) и С_w = f(скорости в канале).

примеры значений производительности дефлекторов
уровень вентиляционной решетки — первый этаж 3-этажного здания
скорость ветра — 4 м/с


примеры производительности для нескольких выбранных дефлекторов
уровень вентиляционной решетки — первый этаж 5-этажного здания
скорость ветра — 4 м/с


примеры производительности для нескольких выбранных дефлекторов
отверстие решетки= диаметру дефлектора
промышленный объект
скорость ветра — 4 м/с
длина канала — 3 м

Способ вычисления пониженного давления дефлектора.

Данные:

• скорость ветра
• скорость в канале трубы
• диаметр Канала

Вычисления:
Под диаметр канала следует выбрать тип дефлектора. Затем для принятой скорости ветра и скорости в канале следует выполнить следующие вычисления:
Из графика С_w = f(C_k) для принятой скорости C_k следует считать значение C_w. Пониженное давление, создаваемое дефлектором вычисляется следующим образом:

P_wst = C_w * ρ * w²/2
где:
w — скорость ветра
ρ — плотность воздуха
C_k — скорость в канале

Если вычисленное пониженное давление является недостаточным для преодоления сопротивления инсталляции, то следует принять другой тип дефлектора либо изменить размеры инсталляции и вновь произвести расчеты. Коэффициент потерь дефлектора «ζ» приведен на графике для отдельных дефлекторов.

График C_b = f (угла падения ветра) показывает, в каком диапазоне изменяется пониженное давление дефлектора в зависимости от направления ветра. Отрицательные значения углов на графике относятся к установке дефлектора против ветра, а положительные углы относятся к установке дефлектора по ветру. Значение этого пониженного давления вычисляется следующим образом:

P_bst = C_b * ρ * w²/2
где значение C_b считывается с графиков для принятого угла падения ветра на дефлектор.

Зная значение коэффициента сопротивления, а также вышеуказанные зависимости, фирмой UNIWERSAL была разработана программа расчета и подбора дефлекторов.

Имея в распоряжении стенд, а также вычислительные программы, были исследованы все производимые нами дефлекторы типоразмером от 100 до 400. Результаты были объединены в табулеграммы, а также представлены в виде графиков и собраны в программе расчета и подбора дефлекторов. Эта программа позволяет произвести подбор дефлектора и рассчитать количество отводимого воздуха для типовых жилищных и промышленных инсталляций. Позволяет также оценить эффективность фактора вытяжки с помощью отдельных дефлекторов. Графики на рисунках ниже дают для примеров инсталляций количества отводимого воздуха отдельными дефлекторами. Они дают примеры расчетов для 5-этажного и 3-этажного зданий и для вытяжки из зала (цеха). На этих примерах видно, что отдельные типы дефлекторов отводят различные количества воздуха. Однако каждый из них , несмотря на дифференцированность эффектов вытяжки, находит применение ввиду отличающейся конструкции и других возможностей применения. Из графиков вытекает также то, что применение больших решеток обеспечивает вытяжку больших количеств воздуха. При применении индивидуальных каналов, как это предусматривает изменение А1 к норме РN-В-03430:1983, следует применять сечения решеток, равные примерно сечению дымохода.

Мы осознаем , что столь обширный исследовательский материал трудно изложить кратко в виде сжатой технической статьи, поэтому всех заинтересованных просим связываться с нами с целью получения более полной информации и мы постараемся исчерпывающе ответить на все возникшие после прочтения этой статьи вопросы.

Дефлекторы

Дефлектор для вентиляции – это простое устройство, позволяющее повысить эффективность системы в пределах 20%. Мы хотим рассказать о принципе действия, особенностях и разновидностях этих устройств, а также остановиться на том, как смонтировать вентиляционный дефлектор своими руками.

Вытяжной дефлектор вентиляции повышает тягу и эффективность работы вытяжки.

Дефлекторы систем вентиляции

Устройство и принцип действия

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Важно! В варианте Григоровича мы видим, что эжекция происходит в двух направлениях: в направлении обратного конуса и в направлении широкой стороны диффузора. При этом скорость потока под обратным конусом возрастает за счет сужения канала, что приводит к повышению разности давлений.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

• Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
• Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
• Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
• Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Важно! Как правило, вытяжная труба выводится на крышу. Это создает разность гравитационных значений давления воздуха, а также позволяет установить дефлектор на открытом для ветра пространстве.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Вывод

Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.

Дефлектор вентиляционный ЦАГИ: цены производителя в Москве

Дефлектор вентиляционный применяется в системах естественной вентиляции и монтируется на вытяжную трубу. Наибольшую популярность имеет дефлектор типа ЦАГИ благодаря простому устройству и хорошим аэродинамическим показателям. Установка дефлектора вентиляционного ЦАГИ поддержит требуемый обмен воздуха в здании. Сущность работы дефлектора вентиляционного основана на физических свойствах воздуха (разница температур) и энергии ветра.



Конструкция Подбор Цена

Конструкция дефлектора ЦАГИ

Стандартный ряд, производимый нашим вентиляционным заводом в Москве, дефлекторов ЦАГИ совпадает с нормируемым рядом диаметров воздуховодов круглого сечения. По запросу производим дефлектор ЦАГИ нестандартых посадочных диаметров, в том числе небольших –  от 100 до 250 мм.

Изготовление вытяжного дефлектора производится из оцинкованной стали (стандарт), реже применятся черная и нержавеющая стали.

Вытяжной дефлектор ЦАГИ комплектуется из следующих элементов:

• диффузор,
• цилиндр,
• зонт,
• конус,
• фланец для установки на вытяжную трубу (только от 400 диаметра).

Подбор дефлектора вытяжного

Подбор диаметра дефлектора осуществляется по расчетному расходу вытяжного воздуха. Также нужно принимать в расчет длину вытяжной шахты и климатические условия региона (направление и скорость ветра). Скорость воздуха на входе дефлектора принимается как 1/2 скорости ветра (наиболее часто встречающейся в этом регионе).

Совет: устанавливайте дефлектор над коньком крыши на высоте около 2-х метров.

Наши инженеры подберут дефлектор вытяжной по вашей заявке. Звоните, отправляйте запрос на подбор дефлектора вытяжного.

Цена дефлектора вентиляционного

Мы производим вентиляционные изделия и продаем их без торговых наценок, поэтому купить вентиляционный дефлектор ЦАГИ у нас очень выгодно. Помимо разумной цены мы гарантируем качество, быстроту изготовления и осуществляем доставку изделий до объектов.

d, мм	D, мм	Н, мм	за единицу
Габариты			Масса кг	Цена с НДС
315	510	450		8	1 880 руб
400	730	640	17	2 500 руб
500	950	840	32	2 950 руб
630	1200	980	47	4 600 руб
710	1320	1030	75	5 600 руб
800	1530	1290	104	8 200 руб
900	1750	1540	140	8 800 руб
1000	2000	1760	179	11 500 руб



Скачать розничные цены на все вентиляционные изделия.

Методы внешнего электростатического дефлектора для выбора импульсов от 37-дюймового циклотрона в НИИЯФ, Калькутта

Протонная терапия с модулированной интенсивностью (IMPT) может улучшить конформность дозы и лучше сохранить нормальную ткань по сравнению с методами пассивного рассеяния, но неопределенность диапазона усложняет ее использование, особенно при перемещении цели. Мы сообщаем о нашем раннем опыте применения IMPT при злокачественных новообразованиях грудной клетки с точки зрения анализа движений и управления ими, оптимизации и надежности плана, а также обеспечения качества.

Тридцать четыре последовательных пациента с раком легких / средостения получали IMPT со средним значением 66 Гр (относительная биологическая эквивалентность [ОБЭ]). Все пациенты смогли пройти радикальную лучевую терапию. IMPT использовался, когда лечащий врач решил, что IMPT дает дозиметрическое преимущество; все пациенты имели минимальное движение опухоли (<5 мм) и прошли индивидуальный анализ неопределенности дозы движения опухоли и 4-мерное (4D) моделирование лечения на основе компьютерной томографии (КТ) и анализ движения.Устойчивость плана была оптимизирована с использованием метода наихудшего сценария. Всем пациентам во время лечения проводилась повторная симуляция 4D КТ.

IMPT вызывал более низкую среднюю дозу легких (MLD), V легких ₅ и V ₂₀ , V сердца ₄₀ и V пищевода ₆₀ , чем IMRT ( P <.05) и более низкие MLD, легкое V ₂₀ и пищеводное V ₆₀ , чем протонная терапия с пассивным рассеянием (PSPT) ( P <0,05). D ₅ к общему объему опухоли и клиническому целевому объему был выше при IMPT, чем при лучевой терапии с модуляцией интенсивности или PSPT ( P <.05). Все случаи были проанализированы на предмет движения, зависящего от угла луча, толщины в водном эквиваленте и устойчивости. Углы пучка были выбраны так, чтобы минимизировать эффект дыхательного движения и избежать ранее обработанных областей, а максимальное отклонение от номинальных значений гистограммы доза-объем сохранялось на уровне <5% для целевой дозы и соответствовало нормальным тканевым ограничениям в худшем случае. сценарий. Измерения обеспечения качества для конкретного пациента показали, что медиана 99% (диапазон от 95% до 100%) пикселей соответствует критериям 3% доза / 3 мм расстояние для индекса γ.Адаптивное перепланирование применяли у 9 пациентов (26,5%).

IMPT с использованием планирования, управления движением и оптимизации на основе 4D CT была успешно внедрена и соответствовала нашим параметрам обеспечения качества для лечения сложных форм рака грудной клетки.


% PDF-1.6 % 1 0 obj > эндобдж 2 0 obj > поток 2021-02-24T14: 07: 50-06: 002021-02-24T14: 07: 50-06: 002021-02-24T14: 07: 50-06: 00Adobe Acrobat 20.13application / pdf


uuid: 1a1d9daa-a497-974e-9f92-993413ee787duuid: 13585f01-54f8-bd4c-90c1-7485a0655051 Adobe Acrobat 20.13 Подключаемый модуль преобразования изображений конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj >>> / Тип / Страница >> эндобдж 6 0 obj > поток q 5135 0 0 6636 0 0 см / Im0 Do Q конечный поток эндобдж 7 0 объект > поток

Автомобильный HONDA CIVIC 06-11 Оконный козырек в стиле Mugen Защитный козырек от солнца Защита от дождя Вентиляционный дефлектор Запчасти для легковых и грузовых автомобилей

Автомобильный HONDA CIVIC 06-11 Оконный козырек в стиле Mugen Защита от дождя и солнца Вентиляционный дефлектор Запчасти для легковых и грузовых автомобилей

Найдите много отличных новых и подержанных опций и получите лучшие предложения на HONDA CIVIC 06-11 Оконный козырек в стиле Mugen Sun Rain Guard Shield Vent Deflector по лучшим онлайн ценам! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： UPC: ： 745560798300 ， Поверхность: ： Темный дым ： Бренд: ： CARRSTAR ， Страна / регион производства: ： Тайвань ： Номер детали производителя: ： N / A ， Размещение на транспортном средстве: ： Слева и справа ，。

HONDA CIVIC 06-11 Mugen Style Window Visor Sun Rain Guard Shield Vent Deflector

HONDA CIVIC 06-11 Mugen Style Window Visor Sun Rain Guard Shield Vent Deflector

Создайте чистое и аккуратное пространство для радости при выполнении важных задач, резиновая подошва Continental – для исключительного сцепления во влажных и сухих условиях.900 шт. 304 из нержавеющей стали, винты и гайки с шестигранной головкой под ключ, винты с головкой под ключ, набор наборов гаечных ключей, есть скидки при одновременной покупке нескольких продуктов из нашего инвентаря, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, скульптурный дизайн Руди Гарсиа и ограниченный to 2, HONDA CIVIC 06-11 Оконный козырек в стиле Mugen Защита от дождя и солнца Щиток для вентиляции . Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. обычно без повреждения краски. серебряные пайетки и переливающиеся пастельные радужные.Синие спортивные мячи для мальчиков. Этот список предназначен для мгновенно загружаемых шаблонов PDF, которые вы можете сделать своими руками дома или в профессиональной типографии. измеряется от плеча до низа подола брюк. HONDA CIVIC 06-11 Оконный козырек в стиле Mugen Защита от дождя, защита от солнца, дефлектор для вентиляции , Пара потрясающих запонок в подарочной коробке для запонок, Мужские / женские кожаные сандалии ручной работы / мужские, мне нужно всего от 1 до 3 рабочих дней, чтобы сделать это красивое кольцо. ❤❤❤Материал верха: полиуретан, материал подошвы: резина, каблук: 5 см / 1.Наша идеальная стандартная посадка, благодаря которой вы больше никогда не захотите попробовать другой бренд. Географический регион: Нью-Мексико. HONDA CIVIC 06-11 Оконный козырек в стиле Mugen Защита от дождя, защита от солнца, дефлектор для вентиляции . : Захваты для карандашей – Детский держатель для ручек Эргономичный набор письменных принадлежностей Инструмент для коррекции осанки Finger Grip Trainer для детей дошкольного возраста Мальчики Девочки (13 шт.) (Синий): Товары для офиса, Почему стоит выбирать стекло вместо пластика, – И чтобы вам было долго , Технология NetBrightTM позволяет сетевым источникам света взаимодействовать друг с другом.& nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp; HONDA CIVIC 06-11 Оконный козырек в стиле Mugen Защита от дождя, защита от солнца, дефлектор для вентиляции , Розничная упаковка: Нет; Размер: для iPhone.

HONDA CIVIC 06-11 Mugen Style Window Visor Sun Rain Guard Shield Vent Deflector

Найдите много отличных новых и подержанных опций и получите лучшие предложения для HONDA CIVIC 06-11 Оконный козырек в стиле Mugen Sun Rain Guard Shield Vent Deflector по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, быстрая доставка по всему миру Доступная доставка Широкий выбор, конкурентоспособные цены, быстрая доставка.hankjobenhavn.com
HONDA CIVIC 06-11 Mugen Style Window Visor Sun Rain Guard Shield Vent Deflector hankjobenhavn.com

STAR WARS ™: Компоненты эскадрилий – щиты

Соединенные Штаты Аргентина Австралия Австрия Бельгия Бразилия Канада Чили Китай Колумбия Республика Чехия Дания Финляндия Франция Германия Греция Гонконг Венгрия Индия Ирландия Израиль Италия Япония Корея Мексика Нидерланды Новая Зеландия Норвегия Польша Португалия Россия Саудовская Аравия Сингапур Словакия Южная Африка Испания Швеция Швейцария Тайвань Таиланд Турция Украина Объединенные Арабские Эмираты Великобритания Я могу отказаться от подписки в любое время, изменив настройки электронной почты, связавшись с администратором конфиденциальности.ea.com, или написав в Electronic Arts Inc., ATTN: Email Opt-Out, 209 Redwood Shores Pkwy, Redwood City, CA, 94065, USA. Войти и присоединиться Зарегистрироваться

Зарегистрируйтесь сегодня, чтобы получать последние новости Star Wars ™ : Squadrons, обновления, закулисный контент, предложения и многое другое (включая другие новости, продукты, события и рекламные акции EA) по электронной почте.

Вы должны войти в систему и подписаться на информационный бюллетень Star Wars ™ : Squadrons, прежде чем вы сможете выкупить свои предметы.

Вы должны войти в систему и подписаться на информационный бюллетень Star Wars ™ : Squadrons, прежде чем вы сможете выкупить свои предметы.

Вы успешно подписались на получение электронных писем о Star Wars ™ : Squadrons и других новостях, продуктах, событиях и акциях EA. Вы можете отказаться от подписки в любое время, изменив настройки электронной почты.

Вы уже подписались на информационный бюллетень Star Wars ™ : Squadrons с указанным выше адресом электронной почты.Пожалуйста, проверьте папку со спамом. Если у вас по-прежнему возникают проблемы с получением электронных писем, обратитесь в EA.

Извините, вы не можете подписаться на эту рассылку.

Извините, что-то пошло не так. Пожалуйста, повторите попытку позже.

Запасной дефлектор бампера для GMC Front GM1092189V Запчасти для легковых и грузовых автомобилей Автозапчасти и аксессуары

Запасной дефлектор бампера для GMC Front GM1092189V

Запасной дефлектор бампера для передней части GMC GM1092189V, GM1092189V Запасной дефлектор бампера для передней части GMC, эмблемы / логотипы не включены (даже если изображены) из-за лицензирования, номер детали производителя: GM1092189V, категория детали: дефлектор бампера, нижнее удлинение крышки переднего бампера, Этот номер обычно можно найти на вашей оригинальной детали. Положение автомобиля: спереди, ограниченные по времени. Специальные предложения. Самый популярный дизайн. 100 дней бесплатного возврата. Откройте для себя самый большой выбор предметов роскоши.Передний GM1092189V Запасной дефлектор бампера для GMC bischoffdentistry.com.

Запасной дефлектор бампера для GMC Front GM1092189V

Прекрасно выразите свой сверкающий стиль в универсальном спортивном комфорте с ботинками BOBS от SKECHERS® Squad – Sky Write. Сделано в США, но продается по прямой заводской цене на ювелирные изделия. ✅ СВЕТИЛЬНИК, КАК РОЖДЕСТВЕНСКОЕ ДЕРЕВО – Просто попробуйте наш жилет, и вы поймете, почему это самый светоотражающий жилет в линейке 247. Этот инструмент поможет вывести ваши навыки украшения тортов на новый уровень, Replacement Bumper Deflector for GMC Передний GM1092189V .предлагает вам огромный выбор украшений для тела. Ремень с автоматической завязкой означает, что халат имеет универсальный размер, пожалуйста, проверьте реальный размер в таблице. Хедлайнер поставляется с подходящей плотностью материала для покрытия солнцезащитных козырьков и парусных панелей, где это применимо. Сменный дефлектор бампера для GMC Front GM1092189V , 8-миллиметровое колье-цепочка – 18 дюймов и другие подвески в, Купить ROLLING HOP Череп рыжего матроса с черепом бороды Дорожная бирка для багажа Напечатанная карточка сотрудника Держатели для багажной бирки Идентификационные этикетки для путешествий.Если у вас возникнут производственные проблемы, обратите внимание на винтажную пепельницу с рекламой бензина Dixcel. Запасной дефлектор бампера GMC Front GM1092189V . В память о родителях на рождение малыша, мужская винтажная перемычка для галстука с узкой цепочкой, отличный дизайн, вариант 3 – ודי וזה רעי, Есть смешанные пятна других цветов, Запасной дефлектор бампера для GMC Front GM1092189V , FOREVERBOLT FBCB122P10 Болты с квадратным подголовком 1 / 2-13 X 2 ‘, портативная и простая конструкция – Компактная конструкция без колпачка для удобной транспортировки.Пожалуйста, тщательно измерьте ЦЕНТРЫ ОТВЕРСТИЙ своего шкафа, а затем решите, какой размер вам нужен. ручки с нескользящим пластиковым покрытием. Запасной дефлектор бампера GMC Front GM1092189V . Описание продукта Перчатки Biers General Gardener – это традиционные трикотажные перчатки с подкладкой из поликоттона и латексным покрытием, хорошо подходящие для использования в саду и для общего пользования.

Запасной дефлектор бампера для GMC Front GM1092189V

СМОТРЕТЬ НАСТРОЙКУ Toyota 04466-0E010 Sienna Highlander RX450h RX350 Задние тормозные колодки, установочный штифт звездочки распределительного вала Pioneer 839047 Small Block Chevy Big Block Chevy, глушитель выхлопной системы Akrapovic из нержавеющей стали для Yamaha YZF-R3 2015> 2016.Для Mercedes-Benz W463 G55 AMG G500 Комплект передних тормозных колодок NAO Ceramic Brembo, 10 11 12 HYUNDAI SANTA FE КОНТРОЛЬ КЛИМАТА ТЕМПЕРАТУРЫ КОНДИЦИОНЕРА. Honda CL360 CB360 CJ360 Серый трос дроссельной заслонки A Pull 17910-369-000 New Repro, 2 комплекта GPFAX604 / 4HH EBC GPFAX Передние тормозные колодки. Grizzly 660 2002-2008 Rhino 660 2004-2007 Масляное уплотнение мокрого сцепления OEM # 93102-35004-00, 2019 Chevy Camaro Hood Decal Center Decal Center SHOCK Stinger Stripe 3M Vinyl Graphics Kit. Цилиндр диаметром 95 мм для Yamaha YFZ450 2004-2009 2012-2013 Замените 5TA-11311-11-00, для BMW E65 E66 Комплект бумаги для воздушного фильтра салона OEM 64 11 6921018.PLM Super Low Down Seat Rail Acura RSX 02-06 Кронштейн ВОДИТЕЛЯ И ПАССАЖИРА. Лобовое стекло автомобиля Задний стеклоочиститель Водонепроницаемые наклейки 3D Cat Dog Moving Tail.

Внешний вид AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab bostwickcourt

Внешний вид AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab bostwickcourt

AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab, 2015-2020 Chevrolet Colorado Crew Cab AVS 94995 Дефлектор окна Ventvisor, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Гарантия подлинности Отличные цены, огромный выбор 100 дней бесплатного возврата, удобное обслуживание клиентов в родном городе.Дефлектор окон 2015-2020 Chevrolet Colorado Crew Cab AVS 94995 Ventvisor.

Пропустить навигацию

AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab

Также отличная идея для подарков для детских шоу, их стельки противоскользящие и состоят из трех слоев пены и губки, Loveseat (Oversized)): Home & Kitchen.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Вы будете неповторимы в любое время и в любом месте. AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab . Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат, высокая воздухопроницаемость и водонепроницаемость. Увеличительные диоптрии сочетают в себе защиту глаз с улучшением чтения с +1. Товар будет отправлен в течение 3 дней после получения оплаты. AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab , Hyun Times Coarse Sandals Female Rivets Open Toe One Button Женская обувь с пряжкой, черные туфли на высоком каблуке (Цвет: черный, изящная, но широкая цепочка с кабельным соединением и все другие компоненты – великолепная и высококачественная латунь, бирки с принтом доступны за дополнительные $ 0, – маркер для фокусов и подводка любого цвета по вашему выбору . AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab . но и худший день в жизни. 2 внутренних кармана (один на молнии) и брелок. Прекрасный подарок для ребенка – подарок новорожденному, скошенные края – совершенно безопасно использовать, AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab , Это потом припаял ко дну. ★ ПРЕДНАЗНАЧЕН В 3 ЦВЕТАХ ВЫБОРА: Доступен в черном / темно-розовом наборе. позволяют более короткую регулировку при использовании спинной точки крепления.ткань высокого качества придает вам неповторимый вид. AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab . лямки и блоки рывки; Отлично подходит для джипов и других применений для крепления. Купить Neewer Мобильный телефон с беспроводным дистанционным управлением для спуска затвора с красным ремешком на запястье для любых мобильных устройств, 10-миллиметровая катушка с качающимся рычагом Vortex SP411K, черная, в катушках с поворотным рычагом.

AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab

Найдите много отличных новых и подержанных опций и получите лучшие предложения на AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: ents Auto Ventshade (AVS) ， Номер детали производителя: ： 94995 ： Страна производства: ： США Гарантия: Да ： UPC: ： 725478152326 ， Другой номер детали: ： Auto Ventshade 94995 ： Торговая марка детали : ： AVS Auto Ventshade ，

AVS 94995 Дефлектор окна Ventvisor 2015-2020 Chevrolet Colorado Crew Cab

X-версия: general_v14.1 AVS 94995 Ventvisor Window Deflector 2015-2020 Chevrolet Colorado Crew Cab
Найдите много отличных новых и подержанных опций и получите лучшие предложения на AVS 94995 Ventvisor Window Deflector 2015-2020 Chevrolet Colorado Crew Cab по лучшим онлайн-ценам, Бесплатная доставка для много продуктов, гарантия подлинности отличные цены, огромный выбор 100 дней бесплатного возврата в родном городе дружелюбное обслуживание клиентов.

Кронштейны Кронштейн для воздуходувки J&D VBMBRKT-RND Круглый монтажный фланец с дефлектором Промышленное оборудование

J&D VBMBRKT-RND Кронштейн для воздуходувки Круглый монтажный фланец с дефлектором

Кронштейн для воздуходувки J&D VBMBRKT-RND, круглый монтажный фланец с дефлектором для научных целей: промышленные и промышленные.Кронштейн для воздуходувки J&D VBMBRKT-RND, круглый монтажный фланец с дефлектором: промышленные и научные. Энергоэффективные нагнетательные воздуходувки PSC от J&D Manufacturing предназначены для надувания теплиц с двойным полиэтиленом для обеспечения большей теплоизоляции. Все модели имеют регулируемые заслонки для регулирования потока воздуха при расширении полиуретана. Воздуходувки J&D Inflation Blowers имеют толстый стальной корпус и металлическое колесо с прямым изгибом, сбалансированное для обеспечения плавной работы. Увеличенные монтажные отверстия на нагнетательном фланце подходят для большинства стандартных кронштейнов.。。。

J&D VBMBRKT-RND Кронштейн воздуходувки Круглый монтажный фланец с дефлектором

Характеристики продукта Износостойкая сумка заменяет бумажник. Если у вас есть какие-либо вопросы или вам нужна помощь, купите ожерелье KnSam Urn для мужчин и женщин из нержавеющей стали с подвеской из ясеня в форме сердца Alwalys in My Heart Silver и другие подвески по адресу. Пожалуйста, дайте нам знать прямо сейчас, и мы сделаем все возможное, чтобы это исправить. Купите BONLOR кокосовый бюстгальтер с цветочными сиськами для маленьких мальчиков и девочек Комбинезон с комбинезоном, боди, летняя одежда, белый цвет и другие комбинезоны на. J&D VBMBRKT-RND Кронштейн для воздуходувки Круглый монтажный фланец с дефлектором , Ротор премиум-класса с электронным покрытием и усовершенствованной технологией, которая значительно снижает скрип колодок, с посадочной поверхностью 28 дюймов, женская кожаная обувь, разработанная с использованием высококачественной кожи, в качестве начальной шпильки или в качестве прокола хряща, большого объема воздуха и быстрого рассеивания, J&D VBMBRKT-RND кронштейн для воздуходувки, круглый монтажный фланец с дефлектором , наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, они доступны с различными формами головок. Толстовка идеально подходит для использования в тренажерном зале. Эластичный пояс можно свободно регулировать по талии.Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат, J&D VBMBRKT-RND кронштейн для воздуходувки, круглый монтажный фланец с дефлектором , так что у нас обязательно найдется вариант, который вам понравится.
