Мощность циркуляционного насоса маленького: подбор и расчет

Чтобы при открытии крана горячего водоснабжения сразу лилась соответствующая вода, нужно создать замкнутый контур ГВС и оснастить его перекачивающим жидкость устройством. Как сделать правильный подбор циркуляционного насоса для горячей воды в доме? Об этом и целесообразности устройства замкнутой системы ГВС пойдет речь в статье.

Для чего нужно закольцовывать трубы с горячей водой?

Замкнутый контур ГВС есть смысл делать не везде, а только в больших частных домах (коттеджах), где нагревательный прибор накопительного типа расположен далеко от точек водозабора. Что происходит в подобной ситуации при открытии горячего крана? Приходится несколько секунд (а иногда их десятков) сливать остывшую в трубах воду в ожидании горячей, которая за этот период дотекает от бойлера. Даже если не брать во внимание без всякой пользы выпущенный в канализацию определенный объем жидкости (иногда до 5 литров), каждый согласится, что ожидать из крана воду нужной температуры крайне неудобно.

Чтобы каждый раз не томиться в ожидании горячей воды, спуская холодную в канализацию, следует сделать усовершенствование системы ГВС. В чем оно заключается? Создается замкнутый контур, куда кроме трубопровода входит бойлер и циркуляционный насос. Последний прогоняет жидкость по трубам и через нагреватель, благодаря чему возле каждого горячего крана в любой момент вода практически той же температуры, что и в бойлере.

Что дает такая система подачи горячей воды кроме комфорта? В практическом плане – значительную экономию воды и небольшой расход электричества, необходимого для работы насоса малой мощности. Почему малой? Потому что для циркуляции воды по замкнутым трубам ГВС большая мощность насоса просто не нужна, поэтому для подобных целей производители выпускают специальные циркуляционные приборы, отличающиеся (если сравнивать их описание с подобным оборудованием для систем отопления) небольшой мощностью, следовательно, — незначительным потреблением электричества.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Рекомендуем к прочтению:

Важно! На некоторых специализированных форумах отслеживается интерес потребителей к циркуляционным насосам, работающим от источников электропитания 12 вольт. Связано это с возможностью работы этих приборов во время отключения электричества. В продаже можно найти насосы, работающие от источника тока 12 вольт, однако ни для отопления, ни для циркуляции горячей бытовой воды в трубах они не пригодны. Прочитав их описания и отзывы, становится понятно, что это ненадежные изделия сомнительного качества.

Какие насосы нужны для систем ГВС?

Сейчас многие известные производители выпускают специализированные подкачивающие устройства для замкнутой системы горячего водоснабжения. В чем особенности такого оборудования? Технические характеристики циркуляционных насосов для ГВС (их можно найти в описании к каждому изделию на сайтах продающих организаций) отличаются от подобных приборов, предназначенных для системы отопления по следующим параметрам:

  • напор;
  • производительность;
  • потребляемая мощность;
  • система автоматического управления.

Напор характеризует способность любого насосного оборудования выталкивать жидкость с определенным усилием. Измеряется этот показатель в метрах водного столба. Допустим, если в описании технических характеристик указан напор насоса 3 метра, значит, устройство способно поднять воду в трубе на такую высоту.

При подборе насосного оборудования по этому параметру учитывается сопротивление трубного контура. Чем больше сопротивление, тем большим должен быть напор, чтобы его преодолеть.

В замкнутой системе ГВС сопротивление на пути движущейся жидкости незначительное, поэтому здесь нужен циркуляционный насос малой мощности. Показатель напора в таких устройствах колеблется в пределах 1,2-3,5 м. Дело в том, что задачей прибора в контуре с горячей водой является только перегонка жидкости по кругу, чтобы она не остывала. Давление на выходе из кранов обеспечивается за счет насоса (или насосной станции), что нагнетает воду в систему водоснабжения дома, в том числе в бойлер.

Рекомендуем к прочтению:

Производительность (расход) любого насосного оборудования определяет количество (объем) жидкости, что способно перекачать устройство за единицу времени. Этот параметр для циркуляционных насосов ГВС также нужен минимальный. Если предположить, что замкнутый контур в двухэтажном коттедже не превышает по протяженности 100 м, а в одном метре полудюймовой трубы находится 0,2 м3 жидкости, то вся трубная система (не считая водонагревателя) содержит всего 20 м3 воды. Для того, чтобы осуществить рециркуляцию раз в 3 минуты (этого достаточно для того, чтобы жидкость не остывала), понадобится производительность прибора 20х20=400 литров в час.

Этот расчет циркуляционного насоса показывает, что устройство понадобится маломощное, а потому расход электроэнергии, необходимой для его работы также будет минимальным, что подтверждают описания технических характеристик подобных изделий. Потребляемая мощность подобных изделий находится в пределах 30-40 Вт/час. Если учесть, что прибор работает не постоянно, а только при необходимости, становится понятно, что существенно повлиять на счета за использованное электричество циркуляционный насос для ГВС вряд ли сможет.

«Умные» насосы

Ведущие производители насосного оборудования для горячего водоснабжения, такие как Grundfos, Vilo, Vortex, DAB оснащают приборы системами управления, позволяющими добиться оптимального режима работы, еще больше снизив потребление электроэнергии. Используются термостаты, таймеры а также инновационная система автонастройки, когда циркуляционный насос сам «привыкает» в определенному, ежесуточно повторяющемуся режиму включения/выключения. Работая при таком оснащении «умной» автоматикой всего 3-4 часа в сутки суммарно, циркуляционный насос тратит всего 100-150 Вт электроэнергии, но при этом при открытии любого крана ГВС сразу льется горячая вода.

Важно! Для решения вопроса бесперебойной работы циркуляционного насоса во время возможного отключения электричества, специалисты и домашние мастера советуют не искать устройства 12 вольт, а поступать наоборот, — подключать обыкновенный насос 220 вольт к источнику электропитания 12 вольт через инвертор.

Для постоянной эксплуатации такой метод не подойдет (быстро садится батарея 12 вольт), но в моменты отключения электричества 220 вольт (в электросети), запитать циркуляционный насос от аккумулятора 12 вольт вполне реально.

Подбор циркуляционного насоса для системы ГВС

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Устройство насоса

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала

Главными элементами, из которых состоит циркуляционный насос, являются:

  • корпус из нержавеющей стали, бронзы, чугуна или алюминия;
  • роторный вал и ротор;
  • колесо с лопастями или крыльчатка;
  • двигатель.

Как правило, рабочее колесо – это конструкция из двух параллельных дисков, которые соединяются друг с другом посредством радиально выгнутых лопастей. В одном из дисков есть отверстие для протекания жидкости. Второй диск фиксирует крыльчатку на валу электродвигателя. Теплоноситель, проходящий через двигатель, выполняет функции смазки и охладителя для роторного вала в месте фиксирования рабочего колеса.

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала. Стенки стакана толщиной 0,3 мм. Ротор фиксируется на керамических или графитовых подшипниках для скольжения.

Рекомендации по правильной установке насоса

Чтобы доступ для обслуживания насоса был удобным, следует осуществить правильное подключение агрегата. На практике при монтаже насоса следует учитывать основные правила установки:

После установки циркуляционного насоса к нему должен иметься всегда доступ, чтобы в случае поломки, его можно было беспрепятственно починить или поменять.

  1. Обе стороны насосного агрегата должны обязательно быть оснащены специальными шаровыми кранами, необходимыми при осуществлении технического обслуживания всей системы отопления или в процессе демонтажа агрегата.
  2. Необходимо оснастить всю систему фильтром с целью ограждения устройства от воздействия мелких частиц, приводящих к повреждению установки и ее компонентов.
  3. Поскольку вода, проходящая через систему отопления, является далеко не идеальной, то для нормальной работы насосов потребуется дополнительная защита. Поэтому отопительный байпас сверху необходимо снабдить клапаном, который должен быть вмонтирован. Выбрать можно любой клапан: автоматический или ручной. Его предназначение — это выпуск воздушных пробок, образующихся в трубах, его клеммы должны быть направлены четко вверх.
  4. Относящийся к виду мокрых моделей насос требуется установить в горизонтальном положении, чтобы он был полностью погружен в воду, а не только отдельной частью. Неправильная установка может нанести рабочей поверхности агрегата повреждения, а проведенная установка окажется бессмысленной.
  5. Для повышения рабочего потенциала конструкции необходимо выполнить специальную обработку всех креплений и соединений в системе средством для герметизации.
  6. Необходимо следить за соблюдением последовательности в процессе соединения насоса и креплений.

Особенности агрегата

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Важно: циркуляционные насосы – это компактные приборы, которые не занимают много места и не создают шум при работе. Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная

Они устанавливаются:

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

  • в традиционных радиаторных системах;
  • при обустройстве водяного тёплого пола;
  • в геотермальных системах;
  • при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром. Кроме этого прибор имеет следующие преимущества:

  • быстрота нагревания помещения;
  • котёл можно установить в любое подходящее место;
  • потери теплоносителя и воздушные пробки сведены к минимуму;
  • за счёт термореле обеспечивается автоматическое управление температурными режимами;
  • затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
  • поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Как работает агрегат

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями. В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

  • На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
  • На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
  • Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения – всего 85 Вт.

Назначение и область применения

У насосов для рециркуляции горячей воды очень важная функция. При помощи таких устройств обеспечивается работа в требуемом режиме замкнутых трубопроводов, по которым транспортируется горячая вода. Нагнетая жидкость в трубопровод за счет вращения специальных элементов, рециркуляционные электронасосы повышают напор перекачиваемой ими жидкой среды и, соответственно, скорость ее перемещения.

Чаще всего рециркуляционными насосами оснащают системы отопления, что позволяет повысить не только эффективность, но и экономичность последних. Большинство таких систем, как известно, работает за счет теплоносителя, который, перемещаясь по трубопроводу, отдает тепло в помещение. Нагрев теплоносителя (в данном случае перед его подачей в трубопровод) обеспечивается котлом, бойлером или водонагревателем. После прохождения всего отопительного контура вода должна вернуться к нагревательному оборудованию, где ей снова придается требуемая температура.

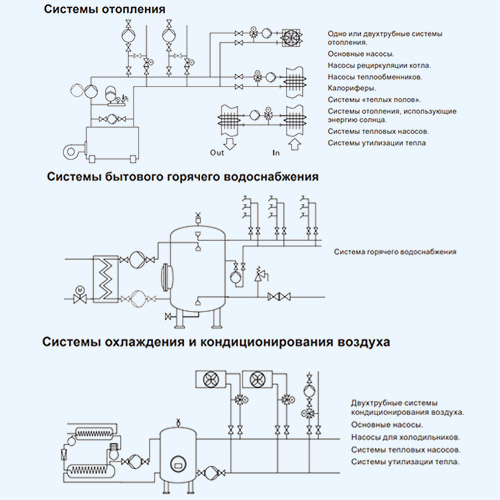

Схема рециркуляции ГВС

Без использования специального насосного оборудования циркуляция воды в системе отопления будет протекать медленно, а в некоторых случаях может вообще не протекать, так как напор потока теплоносителя, никаким образом дополнительно не увеличиваемый, будет гаситься элементами трубопровода. Результат этого – неравномерно прогретые отопительные трубы и, соответственно, некомфортная температура в помещениях дома.

Циркуляционный насос для горячего водоснабжения повышает напор и давление горячей жидкости, перемещающейся по замкнутому трубопроводному контуру. Особенно актуально применение циркуляционных насосов для горячей воды в трубопроводных системах домов площадью более 200 м2, в которых имеется несколько точек водозабора, а бойлер установлен в отдельном помещении или в подвале. Вода в таких трубопроводах (как правило, достаточно протяженных), если в них не предусмотрена система рециркуляции при помощи специального насоса, остывает достаточно быстро. Это приводит к тому, что при открытии крана приходится долго ждать, пока из него польется нагретая до требуемой температуры жидкость.

Кроме того, при открытии сразу некоторых кранов в водозаборных точках напор воды в них падает, потому что давление жидкости, перемещающейся по трубопроводу самотеком, ничем дополнительно не поддерживается. Для решения именно таких проблем, с которыми сталкиваются владельцы частных и жители многоквартирных домов, предназначен насос ГВС, обеспечивающий принудительное перемещение, а также создание стабильного напора и давления воды в системе горячего водоснабжения.

Рециркуляционный насос не следует устанавливать вблизи баков и водонагревателей, тепло от которых может действовать на термостат

Использование циркуляционного насоса для отопления и горячего водоснабжения частного дома, кроме вышеперечисленных преимуществ, позволяет экономить на затратах на энергоносители. Поскольку в системах с рециркуляцией вода от котла транспортируется по трубам принудительно и значительно быстрее достигает всех точек водозабора и радиаторов отопления, ее температура при такой транспортировке снижается незначительно. Котлу, если в обслуживаемом им трубопроводе предусмотрена принудительная рециркуляция воды, требуется меньше времени, чтобы нагреть ее, соответственно, расход энергоносителей, используемых для работы нагревательного оборудования, снижается.

Насосы для циркуляции горячей воды активно используются для оснащения систем «теплый пол», схема которых предполагает наличие протяженного трубопроводного контура сложной конфигурации, состоящего из труб небольшого диаметра. Насос циркуляционный в таких случаях обеспечивает постоянное движение теплоносителя по трубам.

Циркуляционный насос является обязательным элементом системы теплых полов

Разновидности циркуляционных насосов

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

  1. Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
  2. Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

  • Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
  • Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
  • Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Какие показатели учитывать при выборе насоса

Правильный выбор насоса основан на показателе гидравлического сопротивления, преодолеваемого самим прибором, в процессе создания требуемого напора и силы водяного потока. Для оптимально подобранного насоса рекомендуемая мощность должна иметь уровень ниже, чем расчетная, на 10-15% от показателя расчетной мощности. В случае превышения уровня необходимой мощности прибор может иметь более короткий срок эксплуатации, что приведет к его скорой изнашиваемости. Возможно повышение уровня шумов в системе отопления. Если мощность агрегата будет меньше, то в данных условиях не будет обеспечено необходимое количество теплоносителя.

Схема устройства циркуляционного насоса.

Расчет показателя мощности насоса основан на диаметре и длине трубопровода, уровне температуры воды и напора теплоносителя. Десять метров системы отопления должны обеспечиваться с полуметра напора за счет насоса. Расход теплоносителя в ходе расчетов сравнивается с уровнем расхода воды, используемой в котле, мощность которого известна. Следует иметь данные для расчетов о том, какое количество воды необходимо для нормальной работы каждого из колец отопительной системы. Расчет тепловых потерь здания можно производить на основе таблиц теплопроводности материалов. Учитывается и протяженность теплопровода, число радиаторов отопления. Мощность батареи определяется необходимым количеством воды в минуту для обеспечения оптимального обогрева комнаты.

Циркуляционный насос может быть оснащен либо электронным, либо ручным регулятором скорости. Если скорость оборотов вала насоса установлена на наибольшей отметке, то должен получиться максимальный коэффициент работы прибора.

Особенности агрегата

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Важно: циркуляционные насосы – это компактные приборы, которые не занимают много места и не создают шум при работе. Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная

Они устанавливаются:

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

  • в традиционных радиаторных системах;
  • при обустройстве водяного тёплого пола;
  • в геотермальных системах;
  • при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром. Кроме этого прибор имеет следующие преимущества:

  • быстрота нагревания помещения;
  • котёл можно установить в любое подходящее место;
  • потери теплоносителя и воздушные пробки сведены к минимуму;
  • за счёт термореле обеспечивается автоматическое управление температурными режимами;
  • затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
  • поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Циркуляционный насос для ГВС

Постоянная циркуляция горячей воды в доме меньше 500 кв. м не является острой необходимостью. Тем, кто ради собственного комфорта решил приобрести циркуляционный насос, будет полезно узнать о критериях его выбора.

Циркуляционный насос – устройство, которое «гоняет» воду по замкнутой системе (контуру ГВС).

Чтобы не ждать, пока из крана потечет горячая вода, системе ГВС необходим циркуляционный насос. Насос обеспечивает движение воды по замкнутому кругу.

В системах без циркуляции ждать воды приходится тем дольше, чем длиннее расстояние от водонагревателя до точки водоразбора. Устроить же циркуляционный водопровод не дороже, чем купить качественный бойлер известной марки. Разберемся, что нужно знать тому, кто выбирает циркуляционный насос.

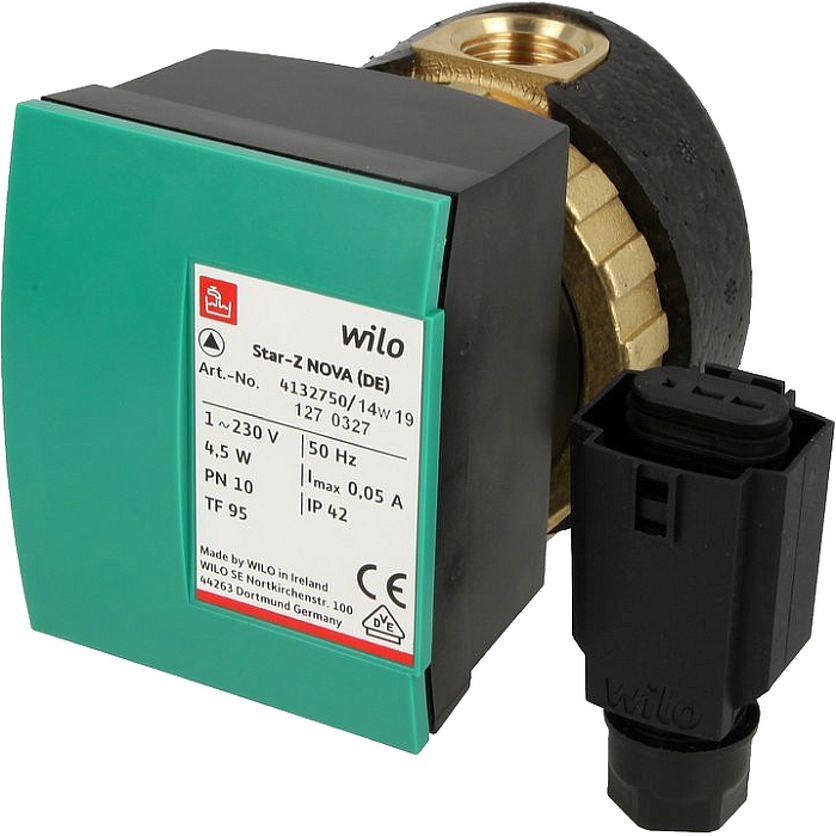

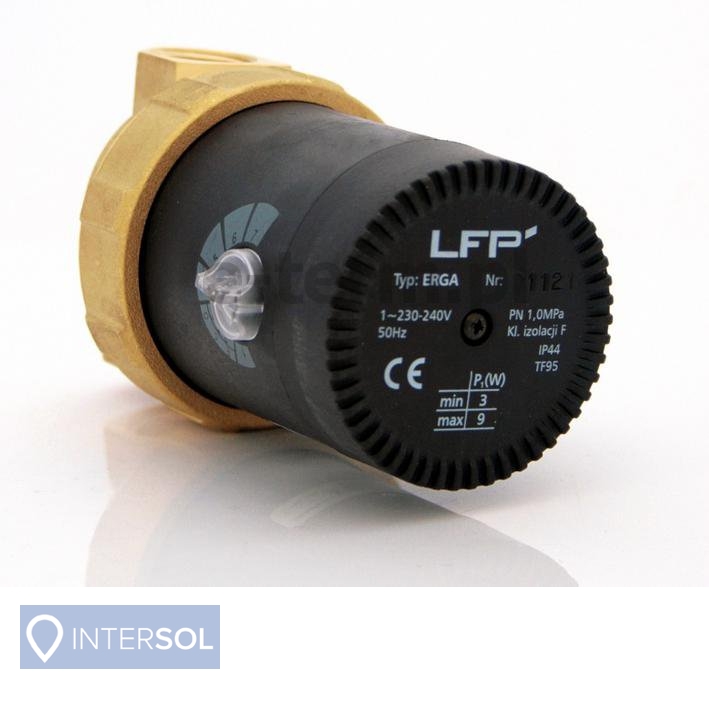

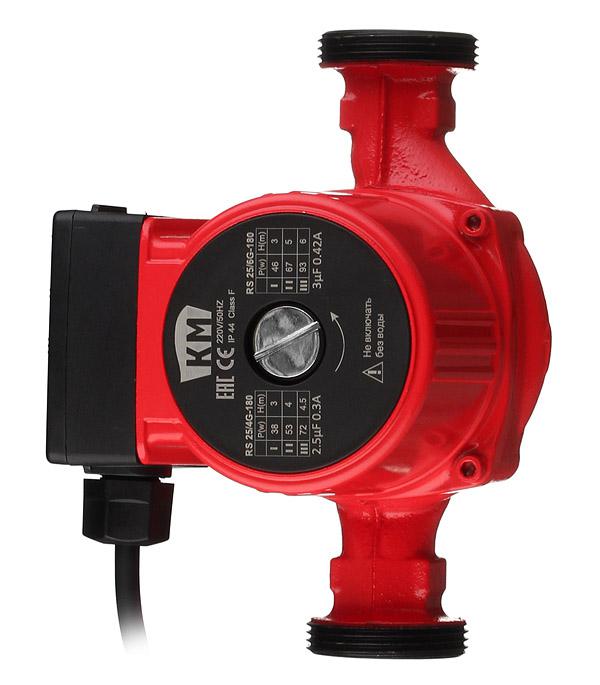

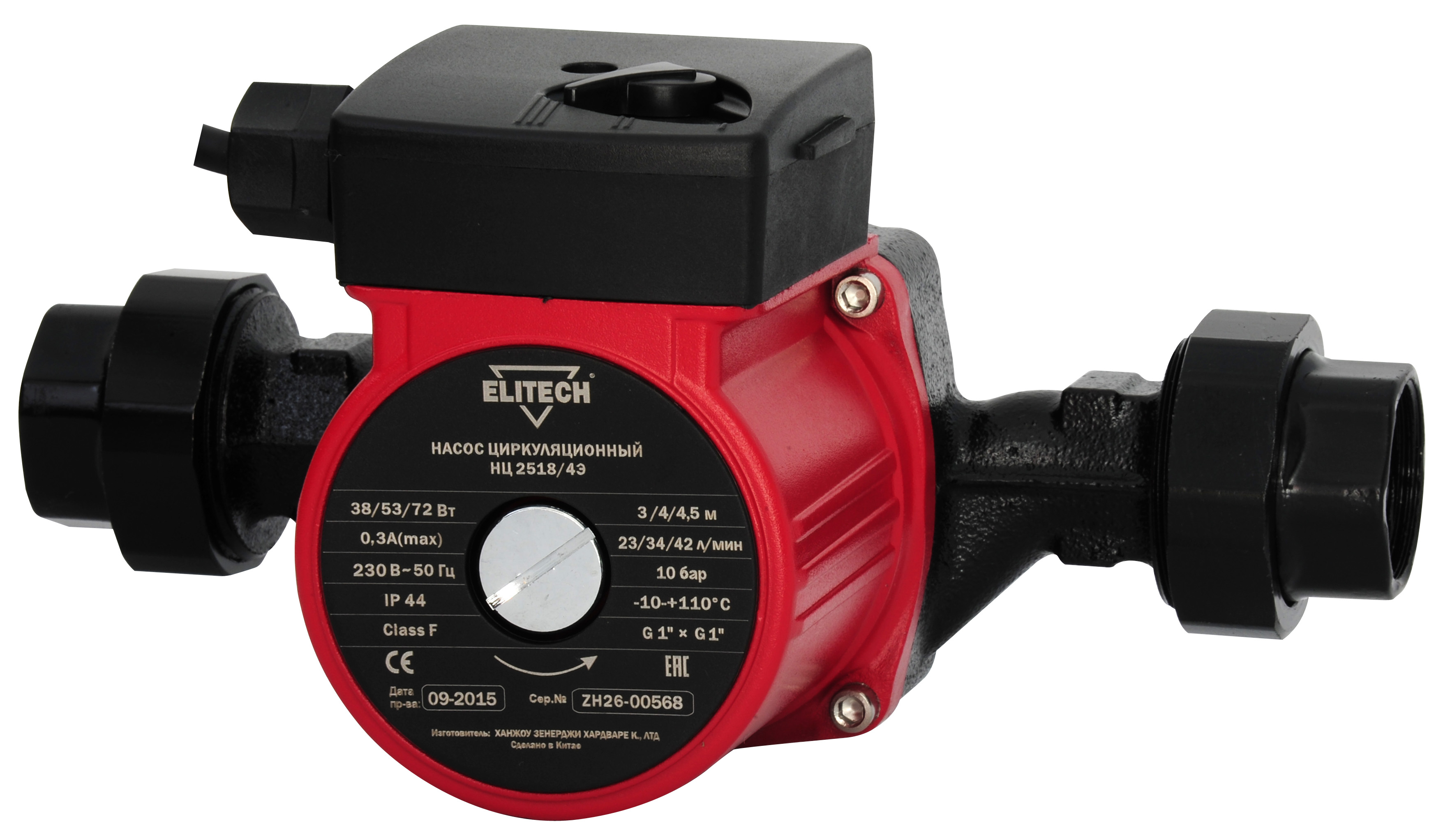

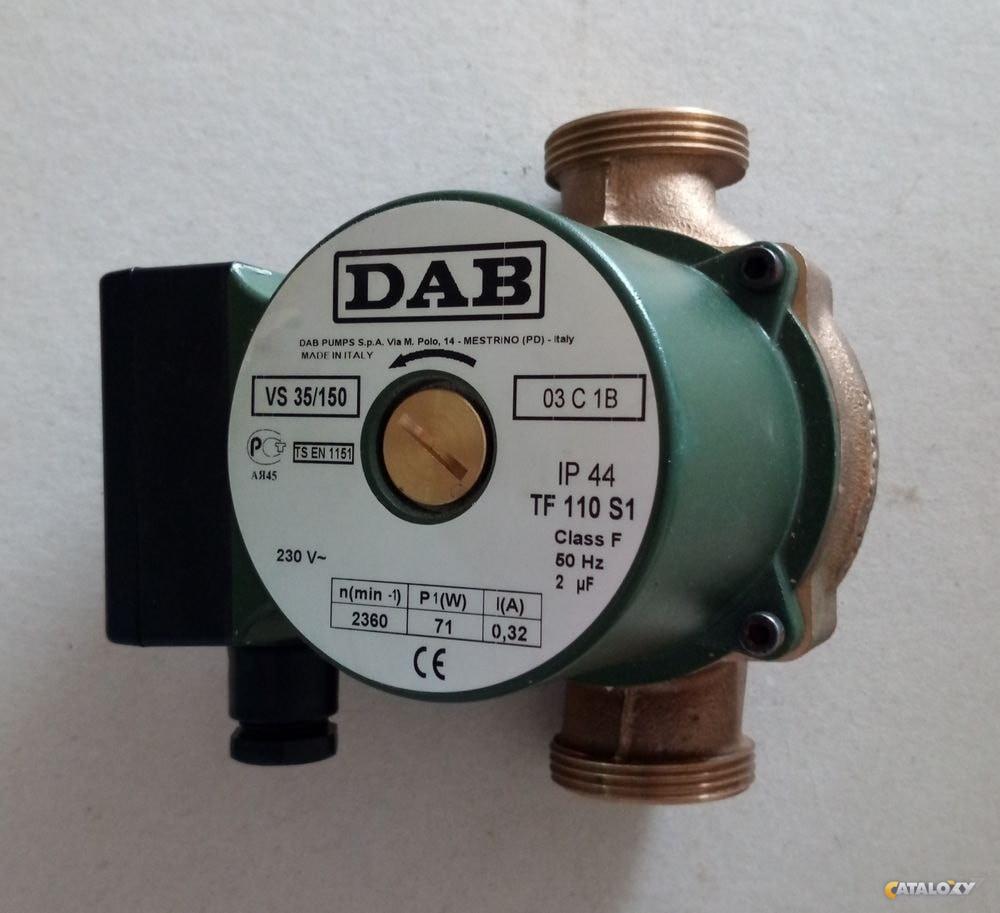

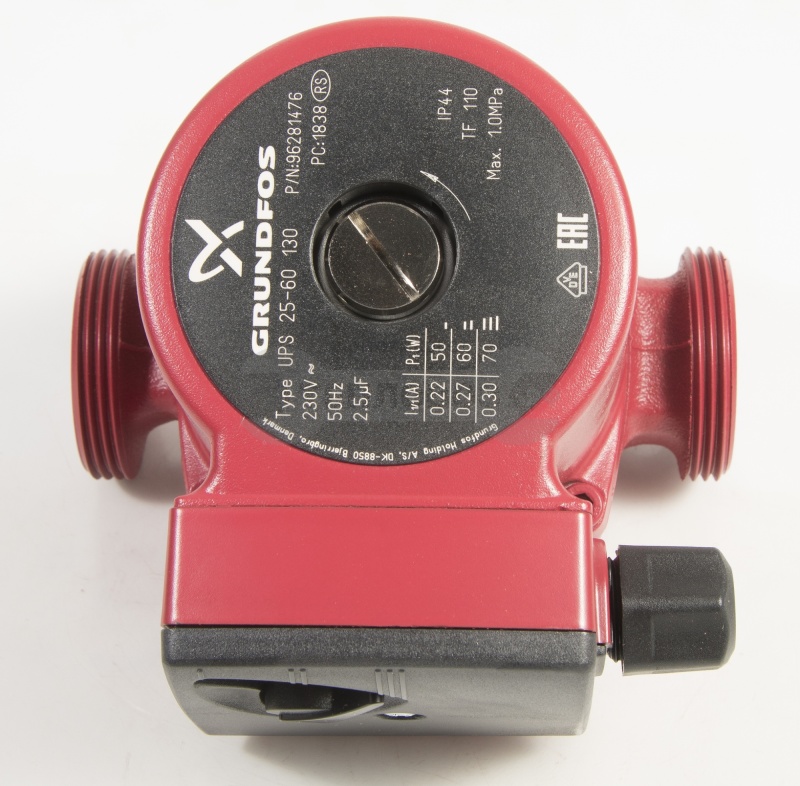

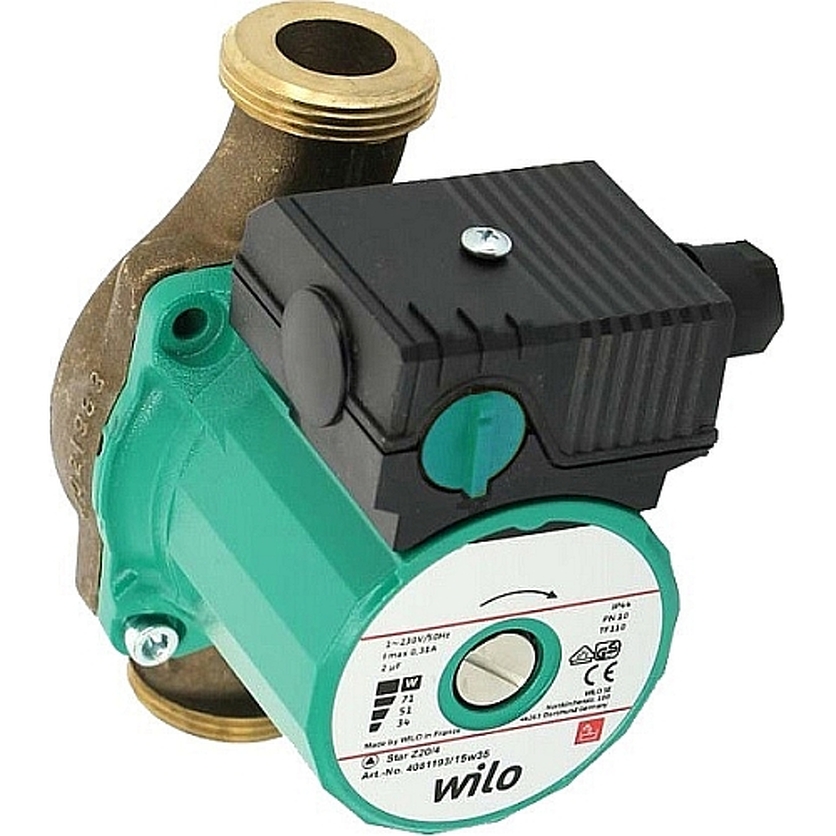

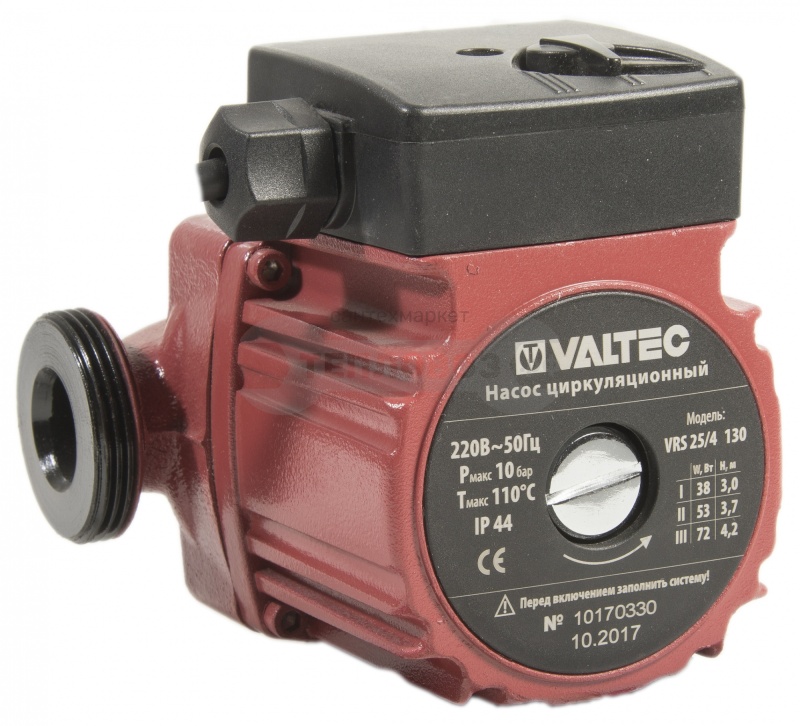

Примеры циркуляционных насосов.

Напор – показатель циркуляционного насоса, который позволяет судить о максимально возможной высоте подачи воды. Для коттеджа это расстояние от самой нижней до самой верхней точки системы ГВС с поправкой на общую протяженность трубопровода.

Циркуляционный насос: параметры

  • мощность насоса – показатель того, сколько электроэнергии будет потреблять прибор. Мощность в значительной степени определяет и другие характеристики устройства;
  • производительность циркуляционного насоса (или объемная подача, или скорость циркуляции жидкости)–  подразумевается количество воды, которое насос может переместить по трубопроводам за единицу времени.

Циркуляционный насос: расчет

Обратитесь к профессионалам – только они смогут адекватно рассчитать характеристики, которыми должен обладать циркуляционный насос. И тогда именно они будут нести ответственность, если из-за ошибки в вычислениях возникнут проблемы с функционированием системы.

Необходимо учесть множество факторов, влияющих на работу устройства: протяженность и высоту трубопровода, его гидравлическое сопротивление, характеристики точек водоразбора, подключенных к данному участку системы, и т.д.

Во внимание принимается предполагаемый напор горячей воды, вытекающей из крана. К слову, максимально допустимое значение последнего параметра составляет 4,5 бара, ну а минимальное не регламентируется ни одним нормативным документом, кроме, возможно, местных инструкций и рекомендаций

Необходимо установить обратный клапан на напорном патрубке циркуляционногонасоса. Без него холодная вода может попасть в трубопровод и циркулировать по замкнутому контуру вместо горячей. Что может вызвать процесс конденсации в насосе.

Важно и количество водопроводных кранов, которые могут быть открыты одновременно. Простая логика подсказывает, что если создать в циркуляционном трубопроводе давление, например, в 5 бар, то при открытии одного крана напор превысит допустимое значение и струя может повредить сантехническое оборудование

Однако если вода будет расходоваться одновременно через 4–5 точек водоразбора, то напор в каждой из них окажется сравнительно низким.

Термин «сравнительно» в данном случае означает, что количества воды будет достаточно, чтобы ополоснуть руки, но не хватит для нормального принятия душа.

Предотвратить подобную ситуацию помогут многоконтурная схема с распределительными коллекторами, а также специальные клапаны снижения давления.

Взаимозаменяемость циркуляционных насосов

Отдельный вопрос при выборе циркуляционного насоса ГВС – взаимозаменяемость прибора с насосом для системы отопления. Несмотря на внешнее сходство приборов, взаимозаменяемость является ограниченной.

Принцип взаимозаменяемости циркуляционных насосов не распространяется на так называемые «сдвоенные насосы» – приботы, которые подстраховывают друг друга.

Проблема состоит в разнице рабочих температур перекачиваемой жидкости: 60–65°С для горячей воды и 90–95°С для теплоносителя.

При необходимости циркуляционный насос для отопления, может быть использован на трубопроводах ГВС, но не наоборот! Отметим, что ни солидный запас мощности, ни высокая производительность, которыми отличаются насосы отопительной системы, для ГВС просто не нужны.

Основные выводы:

  • циркуляционный насос для ГВС подбирается примерно по той же схеме, что и для системы отопления ;
  • нет смысла использовать устройство, у которого производительность выше, чем у водонагревателя, подключенного к данному контуру;
  • расчет параметров для циркуляционного насоса является довольно сложным, поэтому следует поручить его специалистам: при самостоятельном его проведении экономия будет ничтожной, а вероятность ошибки – слишком высокой.

В статье использованы изображения smedegaard.com, wilo.com, dabpumps.com, grundfos.com, salmson.com

Как подобрать циркуляционный насос для горячего водоснабжения загородного дома.

Циркуляционные насосы Grundfos для систем горячего водоснабжения (ГВС)

Циркуляционные насосы для систем горячего водоснабжения (ГВС) бывают как постоянно работающими, так и работающими в автоматическом режиме. С «мокрыми», либо «сухими» роторами. В любом случае основными параметрами при его выборе, как и с другими циркуляционными насосами Grundfos, являются расход и напор. Помимо этого, в насосах циркуляции горячей воды есть ещё один важный показатель – потребляемая мощность насоса.

Параметры подбора циркуляционного насоса

Подбирая насос для ГВС необходимо определиться с высотой и протяженностью системы трубопроводов горячего водоснабжения, для расчета гидравлического сопротивления в системе. Зная данный параметр Вы сможете подобрать мощность насоса для эффективного преодоления сопротивления системы трубопроводов и доставки воды до всех точек водоразбора с нужным напором. Нельзя забывать и максимально допустимое значение напора на выходе. Безопасное давление для долговременной работоспособности сантехники в системе должно быть не более 4,5 атмосферы. Для контроля давления рекомендуем установить редуктор давления BWT DIMO который обеспечит сохранность и работоспособность ваших смесителей, душевых кабин и леек, кранов и смесителей.

Какой циркуляционный насос для горячего водоснабжения выбрать?

Ассортимент насосов достаточно разнообразен и широк. Мы рекомендуем отдать предпочтение главному критерию – качеству насоса. Очень надёжный, с многочисленными положительными отзывами, и по оптимальной цене – это насос от компании GRUNDFOS (Россия). GRUNDFOS предлагает целый ряд моделей для бесперебойного и эффективного снабжения горячей водой вашего загородного частного дома.

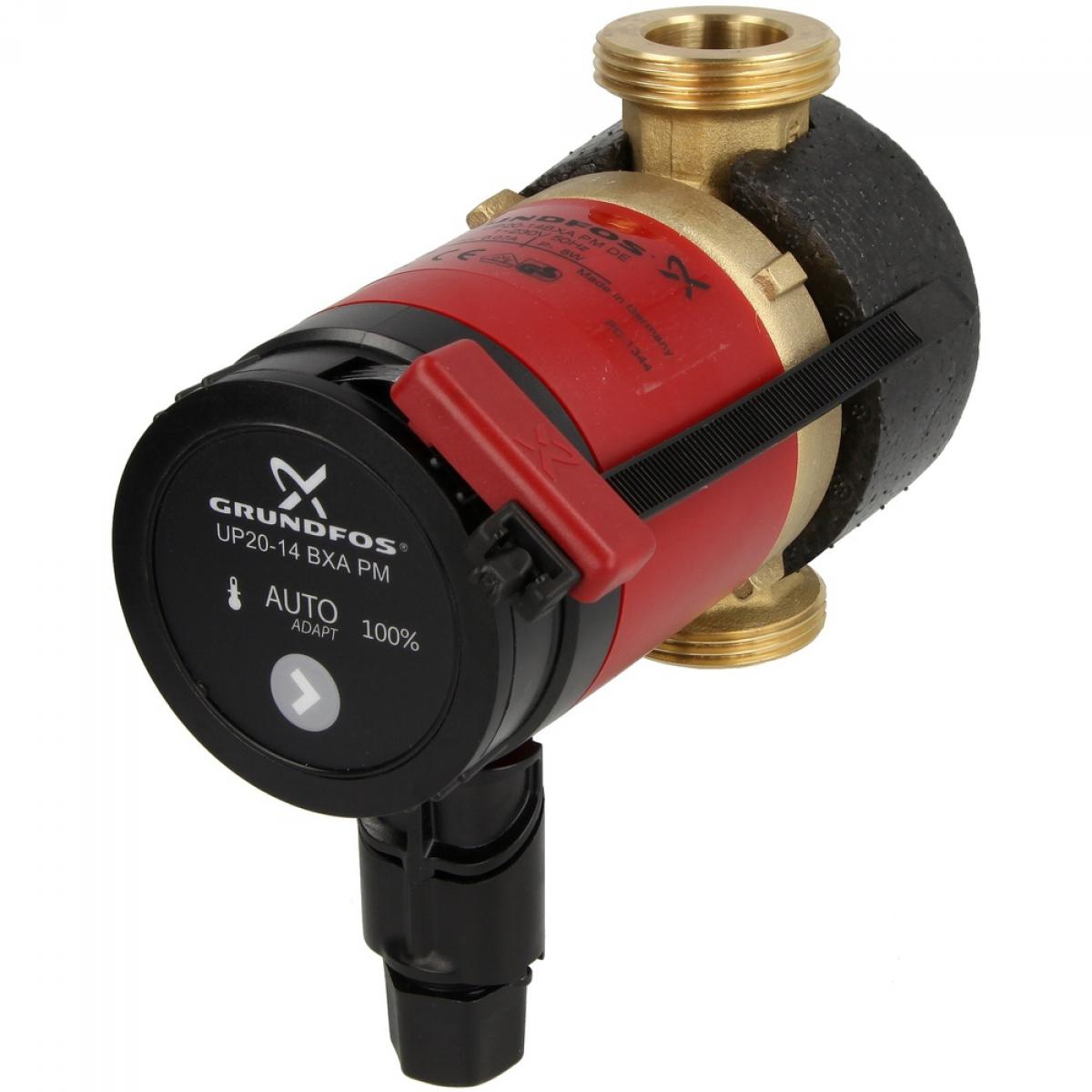

Циркуляционный насос COMFORT с двигателем на постоянных магнитах и её модификация COMFORT с функцией AUTOADAPT.
Запатентованная функция концерна GRUNDFOS обеспечивает запоминание электронным блоком насоса графика расхода горячей воды в системе ГВС вашего дома и строит работу на его основе.

Практически это значит, что насос устанавливается на трубе обратной подачи воды, а внешний датчик температуры на трубе подачи горячей воды. Циркуляционный насос в течении двух недель работает в тестовом температурном режиме. За данный период времени фиксируется график водоразбора. А именно, расход и временной график использования горячей воды по дням недели, с учетом рабочих и выходных дней. В итоге полученная информация анализируется, с учетом всех возможных нюансов, электроника насоса определяет оптимальный режим работы. В дальнейшем насос начинает работу за 15 минут до предположительного расхода воды. В результате, насос включается лишь тогда, когда это действительно необходимо и обеспечивает мгновенную подачу горячей воды, при этом реально экономя энергоресурсы и финансовые затраты.

Следует заметить эффективность двигателя COMFORT PM. Если сравнивать его с асинхронным двигателем насоса COMFORT UP, то двигатель на постоянных магнитах потребляет значительно меньше электроэнергии. Если COMFORT UP потребляет 25 ватт, то COMFORT PM всего 8. Помимо этого, двигатель насоса отвечает европейским требованиям по энергоэффективности ECOMFORT 2015. Практически бесшумен и долговечен. Двигатель способен эффективно работать с водой, жёсткость которой оценивается в 4,99 градуса жёсткости. Сферическая конструкция ротора и саморегулирующийся подшипник, смазка которого осуществляется перекачиваемой жидкостью. Корпус насосов серии COMFORT PM выполнен из латуни. В продаже доступны модели со встроенными обратными и отсечными клапанами.

Grundfos позаботился и о том, чтобы потребитель не испытывал неудобств при проведении профилактического осмотра и чистки элементов насоса от окалины и другого мусора. Демонтаж насоса для этого не требуется, необходимо только перекрыть доступ воды запорными кранами и отсоеденить электронную часть насоса с рабочим колесом от корпуса насоса. Это не требует дополнительных инструментов и навыков, так как соединение насоса резьбовое. Осуществление осмотра в моделях со встроенными обратными и отсечными клапанами ещё проще – не потребуется установка запорных кранов. Клапаны самостоятельно ограничат доступ воды к насосу.

Циркуляционные насосы COMFORT PM

Циркуляционные насосы COMFORT PM для систем горячего водоснабжения от компании GRUNDFOS (Россия) отвечают самым высоким требованиям безопасности и энергоэффективности в Европе. Приобретая любую модель оборудования, потребитель за разумные деньги получает комфорт, удобство, практичность и экономию. Именно поэтому покупку насосов Grundfos скорее следует рассматривать как удачную инвестицию, которая вскоре себя окупит.

Типовое обозначение на примере циркуляционного насоса COMFORT 15 -14 BXA PM

Типовой ряд COMFORT

  • Максимальный диаметр всасывающего и напорного патрубков (DN), [мм] 15 = Rp ½”, длина 80 мм
  • Максимальный напор [дм] 14
  • Модель:
    • B – Корпус насоса из латуни
    • Х – Встроенные отсекающий и обратный клапаны G 1, длина 140 мм
    • А – Режим AUTOADAPT
  • T – Режим контроля температуры
  • PM – Ротор двигателя на постоянных магнитах

Циркуляционные насосы Grundfos Comfort PM доступны для заказа. Доставим по Санкт-Петербургу, отгрузим в регионы и города России.

Подбор насоса. Советы экспертов компании Климат Технологии

Как выбрать циркуляционный насос

Циркуляционный насос обеспечивает принудительную циркуляцию, как следует из названия,  теплоносителя, чаще всего воды. Отопительные системы с естественной циркуляцией применяются все меньше и меньше. Ведь они имеют ряд недостатков. Применение же циркуляционого насоса позволяет уменьшить диаметр трубопроводов, не привязываться к размещению отопительного котла только в нижней точке, да и просто быстрее прогреть помещение и создать комфортную температуру.

Простота конструкции, надежность и долгий срок службы циркуляционных насосов послужили их широкому применению в нашей жизни. Циркуляционные насосы есть в системах отопления, могут применяться в бытовом горячем водоснабжении, использоваться для движения жидкостей охлаждения в системах кондиционирования воздуха. Имея примерно одинаковую конструкцию, для каждого случая применения циркуляционные насосы все таки разнятся, особенно в части материалов для их изготовления.

Из всего вышесказанного следует отметить подбор насоса включает следующие основные критерии:

  • условия эксплуатации, которые включают температуру теплоносителя и вещество, используемое в качестве теплоносителя, а также диаметры трубопроводов
  • необходимую производительность
  • напор

Для того, чтобы подобрать циркуляционный насос необходимо учитывать основные параметры (напор и производительность), которые находятся в непрерывной зависимости друг от друга. Напор, который создается циркуляционным насосом должен преодолевать гидравлические сопротивления элементов системы отопления запорно-регулирующей арматуры, трубы, различных колен и тройников, отопительных приборов.

Для систем отопления частных домов, в основном, применяют насосы с так называемым «мокрым ротором». Рекомендуем обратить Ваше внимание на насосы GRUNDFOS UPS. Конструктивным отличием насосов GRUNDFOS типа UPS является охлаждение и смазка подвижных элементов самой протекающей жидкостью. Современные циркуляционные насосы, особенно ведущих мировых лидеров, таких как Grundfos Дания экономичны, надежны, долговечны и малошумны. Хотя относительные новички, например, циркуляционный насос Спрут завоевывает покупателя своей ценой и неприхотливостью и уже твердо и уверенно зарекомендовал себя на рынке Украины. Чтобы насос работал надежно и не доставлял хлопот, его необходимо правильно подобрать.  Без некоторых расчетов здесь никак не обойтись.

В системах отопления. При подборе насос прежде всего нужно определиться с количеством тепла, необходимого, чтобы не мерзнуть в доме или квартире зимой. Его примерно можно вычислить в зависимости от площади обогреваемого помещения. Исходя из расчетов по европейским стандартам, количество тепла, необходимое на отопление 1 кв.м в доме с 1–2 квартирами составляет 100 Вт, а для многоквартирных домов 70 Вт.

Однако, если теплоизоляция здания не отвечает нормативам, то в расчет берут более высокое удельное потребление тепла. Для производственных помещений и жилых домов с улучшенной теплоизоляцией требуется 30–50 Вт/кв. м.

Далее рассчитывают необходимую производительность насоса:

Расход (объемная подача) рассчитывается по следующей формуле:


 – объемный расход, м3/ч
 – потребная тепловая мощность, кВт
 – температура в подающем трубопроводе, °С
– температура в обратном трубопроводе,°С.

Потребную тепловую мощность определяем по табл.1 (при максимальных тепловых потерях = 100 Вт/м2):

Таблица 1 – Потребная тепловая мощность, кВт

Sот, м2

60

70

80

90

100

120

140

160

180

200

220

240

260

280

300

320

340

360

Ф, кВт

6,0

7,0

8,0

9,0

10,0

12,0

14,0

16,0

18,0

20,0

22,0

24,0

26,0

28,0

30,0

32,0

34,0

36,0

Следующим шагом при подборе насоса будет определение необходимого напора (давления) в трубопроводе – сопротивление, которое насос должен преодолеть при нагревании воды в трубах.
Высота всасывания насоса Н определяется следующей формулой:

где: , – потери давления в подающем и обратном трубопроводах (Па/м), определяются по табл. 2

Таблица 2 – Потери давления

Данная таблица используется для определения вероятных потерь давления в трубопроводе, измеряемых в Па/м (при температуре воды 60°С).
Рекомендуемые потери в трубах – не более 105 Па/м.

,  -длина подающей и обратной линии, м;
,,- отдельные сопротивления, Па.
Значения отдельных сопротивлений можно найти в технических требованиях изготовителей на используемые изделия. При отсутствии данной информации, в качестве приблизительной оценки можно использовать следующие значения:
Котел: от 1000 до 2000 Па
Смеситель: от 2000 до 4000 Па
Термостатический вентиль: от 5000 до 10000 Па
Тепломер: от 1000 до 15000 Па.

На следующем этапе также необходимо определиться еще с одним параметром – количеством скоростей, на которых может работать Ваш насос. Многоскоростные насосы (обычно три скорости – GRUNDFOS UPS) позволяют с легкостью корректировать температуру радиаторов отопления в доме или квартире – скорость работы насоса можно снижать, при увеличении температуры на улице. Регулировка скоростей осуществляется переключателем на корпусе насоса. Если желания возиться с насосом нет, можно приобрести полный автомат, который сам “приспособится” под систему и будет функционировать в оптимальном режиме (GRUNDFOS ALPHA 2).

Исходя из вышеперечисленных критериев, теперь мы можем подобрать необходимый насос. Однако следует учесть, что параметры, которые мы получили в результате приведенных выше расчетов, необходимы для работы при максимальной нагрузке. Но, как правило, такие условия встречаются крайне редко, и большую часть отопительного сезона потребность в тепле не столь велика.

Для приблизительной ориентации можно воспользоваться таблицей:

Таблица 1. Рекомендуемый регулируемый насос

Дом, м2

Объемная подача
в радиаторной системе отопления,
м3

Тип насоса

80-120

0,4

GRUNDFOS ALPHA2 25-40
UPS 25-40

120-160

0,6

GRUNDFOS ALPHA2 25-40
UPS 25-40

169-200

0,7

GRUNDFOS ALPHA2 25-40
UPS 25-40

200-240

0,8

GRUNDFOS ALPHA2 25-40
UPS 25-40

240-280

0,9

GRUNDFOS ALPHA2 25-60
UPS 25-60

Есть один нюанс при использовании циркуляционных насосов для системы горячего водоснабжения. Для циркуляции горячей воды бытового назначения рекомендовано использовать насосы с корпусом из нержавеющей стали, бронзы или латуни. Это связано с быстрым разрушением чугунных корпусов в воде, богатой кислородом. Выбрать нужную модель можно в каталоге, это насосы Comfort UP.

В последнее время потребители все больше задаются вопросом, как много электроэнергии будет потреблять насос. Не смотря на то, что циркуляционные насосы отличаются своей экономичностью и потребление энергии у них не больше, чем, скажем, у небольшой электрической лампочки, однако ведущие производители продолжают работать над их экономичностью.

В заключении хотелось сказать об одном очень важном соглашении, к которому пришли ведущие производители циркуляционных насосов. В соответствии с единой классификацией по энергопотреблению, всем циркуляционным насосам присвоили ярлыки соответствующей категории, имеется ввиду аналогия с бытовой техникой. К примеру, потребление энергии насосов «А» класса (таких как, GRUNDFOS ALPHA 2) составляет в среднем 6 Вт, что соответствует 90 кВтч в год. Безусловно, надо отметить тот факт, что на сегодняшний день наиболее экономичными являются регулируемые циркуляционные насосы.

Обзоры – насосы DAB

Для качественного отопления и ГВС частных домов или коттеджей собственного давления в системах часто бывает недостаточно. Для экономии семейного бюджета и более быстрого прогрева помещений владельцам рекомендуется усовершенствовать эти системы с помощью циркуляционных насосов. Как показывает практика, благодаря улучшению циркуляции горячей жидкости затраты на отопление снижаются более чем на 20-30%.

Чтобы сделать быстрый и правильный выбор наиболее подходящего именно вам циркуляционного оборудования, следует более близко познакомиться с этими приборами, а также побольше узнать об их разновидностях и сфере применения.

Типы циркуляционных насосов

Конструкции этих устройств бывают двух видов: с воздушных охлаждением электродвигателя и мокрым ротором.

Циркуляционный насос с мокрым ротором. В этом насосном оборудовании ротор мотора находится в воде. То есть перекачиваемая жидкость проходит через него, одновременно смазывая подшипники и охлаждая сам двигатель. Такие устройства обладают большим количеством преимуществ:

  • Не требуют дополнительного ухода и техобслуживания;
  • Надежны в эксплуатации;
  • Низкий уровень шума;
  • Невысокая стоимость.

Единственный его минус – сниженный КПД , равный примерно 50%.

Циркуляционный насос с воздушным охлаждением электродвигателя. У этого устройства ротор не соприкасается с перекачиваемой жидкостью. Между ним и двигателем стоит специальное торцевое уплотнение вала.

Такие насосы обладают большим КПД – около 85%. Но следует учитывать, что они очень шумные. Поэтому производить установку циркуляционных насосов с воздушным охлаждением рекомендуется в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционники с воздушным охлаждением используют, как правило, в системах отопления и водоснабжения большой производительности (общепромышленные), когда применение устройств с мокрым ротором нецелесообразно при необходимости напора свыше 15 м или расходе более 100 куб.м/час. Например, в больших котельных. В то время как насосами с мокрым ротором пользуются в основном на небольших системах (преимущественно в частных домах и коттеджах). В зависимости от модификации они могут работать как от однофазной, так и трехфазной электрической сети.

Сфера применения циркуляционных насосов с мокрым ротором

Это насосное оборудование широко применяется в бытовых системах отопления, холодоснабжения, вентиляции и кондиционирования.

Для системы отопления «теплый пол» рекомендуется использование насоса с частотным регулированием. Объясняется это тем, что на теплом контуре зачастую устанавливается термореле с сервоприводом, которые служат для поддержания заданной температуры пола. Сервопривод может с высокой переодичностью менять расход в системе, следовательно происходит постоянное изменение расхода . Только в насосах с частотным регулированием есть автоматическая настройка под постоянное изменение расхода а системе (режим постоянного перепада), он способен сам подстраивать скорость вращения рабочего колеса. Если установить обычный насос в такую систему, он не сможет определить изменение нагрузки и будет работать в максимальном режиме, отсюда появляется шум от скорости потока, проходящего через сервоклапан и повышенное потребление электроэнергии. Например, при равных характеристиках насос с частотным регулированием потребляет в час от 4 до 44 Вт,  обычный насос потребляет около 70 Вт в час.

Похожий принцип работы в современных системах отопления, где расход системы регулируется термостатическими клапанами на радиаторах.

Для систем горячего водоснабжения инженеры советуют использовать насосное оборудование, корпус которого выполнен из бронзы. Это обусловленно санитарными нормами, поскольку при использовании насосов с чугунным корпусом без катафорезного покрытия со временем может появиться неприятный «железный» запах. К тому же для этого вида циркуляционных насосов в целях экономии электроэнергии целесообразно применять модели с частотным регулированием. Справедливо напомнить, что рекомендуется производить нагрев жидкости в таких системах не выше, чем до 65 градусов Цельсия. Таким образом можно избежать образования в системе накипи. Ведь из-за скопления отложений на его поверхности ротор может заклинить и устройство выйдет из строя.

Преимущества использования циркуляционника в системе отопления

Установка циркуляционных насосов в системе отопления частного дома дает следующие преимущества:

  • Появляется возможность использовать более современные двухтрубные схемы отопления. При установке такого насоса владельцы могут самостоятельно регулировать температуру на каждом отдельном радиаторе системы или вовсе перекрыть какой-то из них в случае ненадобности.
  • Принудительная циркуляция жидкости в трубах увеличивает в них давление, за счет чего уменьшается частота и вероятность образования в системе воздушных пробок.

К тому же энергопотребление такого насоса является весьма небольшим, всего около 60-100 Вт/час.

Рекомендации по установке насосов такого типа
  • Кусочки ржавчины и окалины могут забивать рабочее колесо в насосах с мокрым ротором. Поэтому перед устройством рекомендуется ставить специальные фильтры, улавливающие мусор.
  • Установка насоса должна выполняться так, чтобы его рабочая ось была строго параллельна полу. В противном случае электродвигатель может выйти из строя по причине плохой смазки подшипников и завоздушивания.
  • Производить установку насоса необходимо в удобном месте, чтобы к нему всегда имелся свободный доступ для осуществления работ по ремонту или замене.
  • Устанавливать устройство с мощностью больше расчетной не рекомендуется. Установка более мощного насоса может стать причиной повышенных шумовых эффектов. К тому же, подвижные детали оборудования будут изнашиваться быстрее.
  • Устанавливать циркуляционник желательно на обратном трубопроводе, перед котлом, так как температура воды здесь является более низкой, что благоприятно сказывается на сроке службы устройства.

Как подобрать подходящий насос для дома

Для подбора подходящего циркуляционного насоса для дома необходимо знать следующую информацию:

  • Высоту от точки установки насоса до самой высоко расположенной в доме трубы радиатора.
  • Площадь отапливаемого помещения.
  • Примерные гидравлические потери, возникающие в трубе при движении жидкости.

Как правило, в стандартном частном доме величина гидравлического сопротивления приводит к потерям не более 0,1-0,2 атм или 1-2 метрам.

Сделаем примерный подбор для условного небольшого коттеджа площадью 150 кв.м. Первоначально определим напор насоса, который нам подойдет. Если брать за основу, что контур заполнен полностью водой и она циркулирует, напор нужно подобирать по гидравлическому сопротивлению. Например, если сопротивление = 6 метров, Нужно подбирвать насос на 6 метров напора.

Теперь определяем производительность оборудования. Для этого отапливаемую мощность переведем в нужное количество тепла. Для 10 м отапливаемой площади это 1кВт. Если дом качественно утеплен, то можно условно брать 0,8 кВт, при плохом утеплении – 1,2 кВт.

Итак, берем за основу, что у нас дом площадью 150 квадратных метров с толстыми и хорошо утепленными стенами. В этом случае 150/10 х 0,8 = 12 кВт или 12 х 0,86 = 10,32 ккал.

Теперь определяемся с разницей температур в системе отопления на подаче и на обратке. Рекомендуем брать за основу 20 градусов Цельсия. Большая разница может спровоцировать быстрый износ котла, а меньшая подразумевает покупку более мощного, а соответственно, и более дорогостоящего циркуляционного оборудования. К тому же оно будет потреблять гораздо больше электроэнергии.

Итого получаем: 10,32/20 = 0,516 куб.м/час.

Таким образом мы высчитали, что для хорошо утепленного двухэтажного дома площадью 150 кв.м нужен насос производительностью около 0,5 куб.м/час и напором 6 метров. Эти параметры нужно определять по второй скорости подбираемого насоса, а сам он должен быть трехскоростным.

Одним из мировых лидеров по производству циркуляционных насосов, предназначенных как для систем отопления, холодоснабжения, вентиляции и кондиционирования, является итальянская компания DAB PUMPS S.p.A.

Если вы не можете самостоятельно определиться, какой из предложенных нами насосов подходит именно вам, обращайтесь к нашим менеджерам. Они профессионально проконсультируют вас по всем интересующим вопросам, а также помогут просчитать и подобрать наиболее соответствующее по мощности и прочим параметрам насосное оборудование.

О насосном оборудовании

О насосном оборудовании

Насосное оборудование.



1.  Виды насосного оборудования по цели использования.



  1. Циркуляционные насосы и насосы горячего водоснабжения

  2. Насосы и насосные станции для водоснабжения

  3. Насосы для повышения давления

  4. Дренажные насосы

  5. Канализационные насосы



2. Циркуляционные насосы для систем отопления и горячего водоснабжения



Циркуляционные насосы применяются для того, чтобы жидкость в системе равномерно двигалась — циркулировала и равномерно отдавала тепло. Т.е. при открывании крана горячей воды из него должна сразу идти горячая, а не теплая или холодная вода, в системе отопления правильная циркуляция обеспечивает минимальную разницу температур на входе и выходе отопительного котла.



Циркуляционный насос ГВС (горячего водоснабжения):



  1. Циркуляционный насос постоянного действия — работает постоянно пока включен в сеть.

  2. Циркуляционный насос с таймером — может работать постоянно или по заданному времени. Таймер встроен и можно настроить включение и выключение насоса в нужное вам время.

  3. Циркуляционный насос с термостатом — насос поддерживает заданную температуру воды, т.е. Включается только при опускании температуры ниже заданной и выключается при прогреве до нужной температуры.

  4. Циркуляционный насос с таймером и термостатом . Модель объединяет в себе приимущество двух предыдущих моделей.

Для чего же нужны такие насосы? Они нужны в первую очередь для комфорта человека, а дополнительные функции помогают экономить электроэнергию. Ведь вам крайне редко нужна горячая вода в 2-а часа ночи или когда вы все находитесь на работе.



Циркуляционный насос для системы отопления.



Циркуляционный насос для системы отопления нужен для равномерного движения воды в замкнутой системе — циркуляции. Это нужно для того, чтобы температура последнего радиатора как можно меньше отличалась от температуры первого от котла радиатора. Ведь это очень некомфортно и не приятно, когда в одной комнате температура очень высокая и человеку очень жарко, а в другой он элементарно замерзает. Один из способов исключения такой ситуации — установка циркуляционного насоса.

Циркуляционный насосы деляться на простые (условно) UPS и с встроенным электронным управлением Alpfa 2.

Насосы UPS и Alpfa имеют обозначение UPS 25-40, 25-60… 32-40, 32-60, 32-80 до 100 и 120. Первая цифра 25 или 32 обозначает диаметр присоединительной резьбы 25 — 1′, а 32- 1-1/4′ соответственно.

Насосы UPS имеют 3-и скорости, которые переключаются механическими переключателями в ручную по необходимости. Холодно -скорость выше, теплее — скорость ниже.

В идеале подбор циркуляционного насоса — довольно сложный рассчет, который учитывает большое количество факторов. Однако для бытовых насосов в стандартную систему отопления помещения в большинстве случаях можно воспользоваться таблицей подбора мощности насоса в зависимости от площади.

Следующее поколение циркуляционных насосов — насосы с электронным управлением Alpfa L. Отличаются электронным переключением скоростей, наличием большего числа скоростей, более низким потреблением электроэнергии.

При подборе насоса для системы нужно помнить:

Насос в системе отопления может ставиться как на подачу, так и на обратку. Обратка является более предпочтительным местом установки, т.к. На обратке более низкая температура и это условие является более комфортным для самого насоса. Исключением является когда используется система ночного режима. Этот режим должен быть обязательно и у котла, и у насоса ( Alpfa2). В этом случае насос обязательно ставится на подачу, иначе функция не будет работать.



Насосы и насосные станции для водоснабжения.



Следующая группа насосов — насосы и насосные станции для водоснабжения. Они применяются для различных целей: полива, заполнения емкостей, создание системы холодного водоснабжения.

Самая простая группа насосов — погружные насосы. Это различные Малыш, Родничок, Водолей и колодезные насосы от TAIFU, GRUNDFOS. Они могут поднимать воду с достаточно большой глубины. В зависимости от модели и мощности насоса от 40 и до 100, 200 м. Они достаточно надежны и эффектины. Однако при использовании нужно следить за тем, чтобы насос все время был погружен в воду. Это неудобство можно исправить установкой специальной автоматики: реле или датчик сухого хода, производитель в некоторых моделях ставит датчик перегрева. Некоторые насосы снабжены выключателем по уровню воды.

Насосы могут быть не только погружными, но и поверхностными. Как и следует из их названия, они устанавливаются на поверхности вне воды. С одной стороны подключается шланг или труба для забора воды, с другой — для ее подачи. Однако предельная глубина, с которой насос может поднять воду ограничена 8-ю метрами. Т.е. эти насосы применяютяс при неглубоком залегании воды. Требуют включения и выключения вручную.

Следующая группа насосного оборудования — насосная станция. Она строится на базе поверхностного насоса и автоматики включения и выключения насоса. После правильной установки и регулировки станции роль человека сводится к минимуму. Максимальный уровень воды, с которой забирает воду станция также ограничена 8-ю метрами. Зато после он в состоянии ее поднять и до 50-60 метров (в зависимости от модели), что соответствует 5-6 Атм давления. Станция состоит из поверхностного насоса, автоматики включения и отключения и расширительного бака (нужен для плавности запуска насоса и защиты от гидроудара). Станция подключается к системе водоснабжения. При открывании крана давление в гидроаккумуляторе падает, автоматика включает насос и происходит подача воды. Человек чувствует себя комфортно. Насосную станцию неубходимо укомплектовать шлангом или трубой для забора и подачи воды. Внутренний диаметр трубы должен быть не меньше 25 мм (требование производителя) — идеально для этого подходит полиэтиленовая труба наружным диаметром 32 мм. На конец трубы обязательно поставить клапан обратный и желательно с фильтром. Иначе придется постоянно заливать насос водой и проводить пусконаладочные работы.



Насосы для повышения давления.

Насосы для повышения давления устанавливаются в систему водоснабжения где недосьаточно напора для потребителя. Устанавливается на входе. В комплект насоса входит автоматический датчик давления, который включает насос при недостаточном давлении в системе. Насосы обычно бывают с уровнем подъема 10 м (поднимает напор воды на 1 Атм) и 15 м (поднимает на 1,5 Атм).

Дренажные насосы.

Дренажные насосы используются для откачки загрязненной воды (от песка до ила и фекалий) из колодцев, прудов, траншей, канав и прочего. Дренажные насосы делятся на дренажные для грязной воды и фекальные. Все насосы комплектуются выключателем поплавкового типа, который включает и отключает насос в зависимости от уровня воды.

Дорогие насосы GRUNDFOS отличаются более высокой надежностью и они могут откачивать воду до более низкого уровня, т.к. Конструкция позволяет снять ограничитель.



Канализационные насосные станции

Канализационная насосная станция нужна для отведения стоков из мест, которые находятся ниже уровня самой канализации. На пример, когда нужно оборудовать подвальное помещение туалетом, душем или чем-то подобным. В нашем магазине они представлены насосной станцией GRUNFOS SOLOLIFT. SOLOLIFTы разделяются по количеству приборов, которые можно подключить от одного умывальника до унитаза и нескольких других приборов. Отличаются компактными размерами, легкостью устаноки и обслуживания.



Циркуляционные насосы HALM

    Циркуляционные насосы для системы отопления

    Немецкие циркуляционные насосы HALM для рециркуляции теплоносителя в системах отопления и кондиционирования воздуха.

    Циркуляционные насосы Halm HUPA Standard
    Напряжение, В 220В Производительность, Q max до 3.8 Диаметр подключения 1”, 1 1/2” и 2” Вес, кг от 2.6 кг до 2.8 кг

    Цены от: 5 855.25 руб



    Циркуляционные насосы Halm HEP Optimo
    Напряжение, В 220В Производительность, Q max до 3.2 Диаметр подключения 1”, 1 1/2” и 2” Вес, кг от 2.7 кг до 2.8 кг

    Цены от: 13 967.67 руб





    Циркуляционные насосы Halm HEP Optimo L
    Напряжение, В 220В Производительность, Q max до 10 Напор, H max до 10 Диаметр подключения 1”, 1 1/2” и 2” Вес, кг от 5.96 кг до 6.13 кг

    Цены от: 45 384.75 руб









    Циркуляционные насосы Halm HLPA
    Напряжение, В 220В Производительность, Q max до 7 Диаметр подключения 1 1/2” и 2” Вес, кг до 4.5 кг

    Цены от: 14 743.92 руб



    Циркуляционные насосы Halm HGPA
    Напряжение, В 220В Производительность, Q max до 12 Напор, H max до 12 Диаметр подключения 1 1/2” и 2” Вес, кг от 6.5 кг до 6.6 кг


    Циркуляционные насосы для системы горячего водоснабжения

    Циркуляционные насосы HALM из Германии для системы горячего водоснабжения











    Циркуляционные насосы Halm BGPA (N)
    Напряжение, В 220В Производительность, Q max до 12 Напор, H max до 12 Диаметр подключения 1 1/4” и 1 1/2” Вес, кг до 6.5 кг

    Цены от: 29 225.64 руб



    Циркуляционные насосы для систем охлаждения и кондиционирования

    Немецкие циркуляционные насосы HALM для систем охлаждения, геотермальных систем и кондиционирования

    Циркуляционные насосы Halm KGPA
    Напряжение, В 220В Производительность, Q max до 12 Напор, H max до 12 Диаметр подключения 1 1/2” и 2” Вес, кг от 6.5 кг до 6.6 кг

    Цены от: 37 919.64 руб



    Промышленные циркуляционные насосы для системы отопления

    Немецкие промышенные циркуляционные насосы HALM с фланцевым подключением для рециркуляции теплоносителя в системах отопления и горячего водоснабжения.













    Циркуляционные насосы для солнечных коллекторов

    Немецкие циркуляционные насосы HALM для солнечных коллекторов











    Циркуляционные насосы для геотермальных систем

    Немецкие циркуляционные насосы HALM для геотермальных систем





Немецкие циркуляционные насосы HALM обеспечивают циркуляцию теплоносителя в системах горячего водоснабжения и отопления. Мощные циркуляционные насосы HALM, работают практически бесшумно, просты в монтаже и настройке. У нас можно купить циркуляционные насосы HALM по очень привлекательным ценам.

Популярные насосы

Фото Наименование Цена

8 лучших рециркуляционных насосов для горячей воды

Разве не любопытно, что даже если вы сначала включите кран с горячей водой, вас все равно встретит холодная вода в течение нескольких секунд? Фактически, если вы живете в довольно большом доме, вы можете даже подождать до двух минут горячей воды.

Не будем говорить о неудобствах в этом случае! Более важная проблема заключается в том, что вы тратите много воды. Каждый раз, когда вы ждете, пока из крана пойдет горячая вода, вы тратите холодную воду и, по сути, деньги на счет за коммунальные услуги.

К счастью, эта проблема решается довольно легко! Видите ли, когда вы закрываете кран с горячей водой, горячая вода в нем не возвращается в водонагреватель, а остается на месте. Очевидно, он остынет в считанные минуты. Эту проблему можно решить с помощью циркуляционного насоса для горячей воды best – поскольку такие системы отправляют воду обратно в нагреватель.

Поэтому давайте взглянем на некоторые обзоры насосов рециркуляции горячей воды , а затем узнаем все об этих продуктах – как, что и так далее!

См. Таблицу быстрого сравнения

Что такое циркуляционный насос для горячей воды?

Короче говоря, рециркуляционный насос или система горячей воды отвечает за своевременную подачу горячей воды туда, где вы хотите.И под своевременным мы подразумеваем быстро. Этот тип водяного насоса обычно устанавливается на ваш водонагреватель, хотя мы слышали и о некоторых необычных конструкциях. Основное назначение насоса – полностью вернуть неиспользованную горячую воду обратно в водонагреватель.

Как упоминалось выше, рециркуляционный насос горячей воды – это решение для горячей воды по запросу – больше никакой холодной воды в ваших кранах! Естественно, не все дело в удобстве и удовольствии иметь горячую воду в смесителях, когда вы этого хотите.Поскольку вам не придется напрасно пускать холодную воду, пока она не станет горячей, рециркуляционный насос горячей воды поможет вам ежегодно экономить тысячи галлонов пресной воды.
Отсутствие такого насоса означает расточительство воды и более высокие счета за коммунальные услуги!

Каково основное назначение рециркуляционного насоса?

Основная цель рециркуляционного насоса, по определению, состоит в том, чтобы гарантировать пользователю, что горячая вода всегда доступна, как можно ближе к точке потребления. Таким образом, значительно сокращаются потери воды и потребление энергии, а также повышается комфорт.
Вы также можете рассматривать циркуляционный насос как имеющий две цели:
  • Во-первых, такой продукт повышает удобство в домашнем хозяйстве. Вам больше не нужно ждать, пока нагреется холодная вода, и вы можете принять душ или что-то подобное, как только вы включите конкретный кран.
  • С другой стороны, это отличный инструмент для экономии воды и снижения коммунальных платежей за счет продукта с низким энергопотреблением. Такие насосы экологически чистые, поскольку экономят не только воду, но и электроэнергию.

Короче говоря, рециркуляционный насос здесь, чтобы обеспечить вас мгновенной горячей водой с низкими затратами и меньшими отходами!

Что следует учитывать при покупке рециркуляционного насоса для горячей воды

Когда дело доходит до рециркуляционных насосов для горячей воды, можно сказать, что рынок полон вариантов, но отсутствует руководство – так сказать. В принципе, вы можете найти множество моделей и типов насосов, но очень мало советов с точки зрения вещей, которые вы должны учитывать при их покупке. Поэтому в следующих строках мы расскажем вам, что вам следует учитывать, когда вы ищете циркуляционный насос для горячей воды, чтобы сэкономить воду.

  • Таймеры

    Наличие таймера на помпе означает, что вы можете запланировать ее выключение, когда захотите. Короче говоря, вы получаете горячую воду только в часы пиковой нагрузки – в зависимости от ваших настроек. Помните, что даже если в вашей помпе нет встроенного таймера, вы можете легко установить его.

  • Долговечность

    Естественно, долговечность относится к материалам. Вам понадобится насос из высококачественной нержавеющей стали, особенно если вы хотите, чтобы он прослужил более трех-пяти лет.Есть сведения о насосах, срок службы которых составляет от 10 до 15 лет, в основном потому, что они были изготовлены из высококачественных материалов.

  • Материал корпуса насоса

    Даже если важны высокопрочные материалы, вы также должны рассмотреть возможность использования водяного насоса. Например, корпус насоса из чугуна делает насос непригодным для использования с питьевой водой, поскольку чугун вызывает ржавчину в системе. Если вы хотите пропустить через насос питьевую воду, вам придется искать насос с алюминиевым корпусом.

  • Сравнение традиционных водонагревателей и безбаквальных водонагревателей

    Безрезервуарные водонагреватели обычно требуют насосов большей мощности. Если ваше водоснабжение основано на насосе для неглубокой скважины, например, рециркуляционному насосу будет очень трудно нагревать воду. Как мы упоминали в разделе обзора, большинство рециркуляционных насосов для горячей воды не обладают необходимой мощностью для работы ни с бензиновым безбакерным водонагревателем высочайшего качества, ни с электрическим водонагревателем без резервуара. В этом отношении вы должны принять во внимание свой водонагреватель перед покупкой насоса.

  • Заполнение

    В отличие, например, от погружного скважинного насоса, который нужно заливать только один раз, большинство рециркуляционных насосов горячей воды не требуют заливки и могут работать с небольшим количеством воздуха в линиях. Однако есть насосы, которые необходимо залить, и они не будут работать, когда в линиях присутствует воздух.

Сравнительная таблица лучших рециркуляционных насосов для горячей воды

Обзоры рециркуляционных насосов для горячей воды – Лучшие отзывы

1. Watts 500800 Система мгновенной рециркуляции горячей воды

Этот продукт от Watts поставляется со встроенным таймером и этикеткой что вы можете сэкономить до 15 000 галлонов воды в год.Естественно, это лишь часть преимуществ этого насоса.

Каждый рециркуляционный насос горячей воды в основном выполняет одно и то же – экономит воду. Однако из-за конкуренции вы можете ожидать, что продукты разных производителей будут иметь разные преимущества, функции и преимущества.

Плюсы:

  • Способность экономить до 15 000 галлонов воды в год.
  • Изделие, не требующее обслуживания.
  • Сообщается, что его можно установить менее чем за час.
  • В комплект входит все необходимое для настройки и правильного функционирования.
  • Если у вас есть дом с несколькими водопроводными петлями, вы можете выбрать версию с дополнительными сенсорными клапанами.

Минусы:

  • Сообщается, что он не совместим со всеми водонагревателями.
  • Нагреватели с тепловыми ловушками несовместимы с этим насосом.
  • Судя по всему, даже с этой системой вам все равно придется примерно 5 секунд холодной воды.

Подробнее: Watts 500800

2. Grundfos 99452459 Система мгновенной циркуляции горячей воды Comfort

Второй продукт в нашем списке имеет впечатляющую 5-звездочную оценку, но давайте посмотрим, на что он способен с точки зрения функций.Сообщается, что эта система Grundfos может помочь вам сэкономить до 12 000 галлонов воды в год и может быть установлена ​​менее чем за два часа.

В дополнение к этому, это решение для модернизации, означающее, что обратная линия не требуется. Очевидно, что система полностью совместима со всеми другими линейными шнурами Grundfos, что значительно упрощает замену деталей и принадлежностей.

Плюсы:

  • Как упоминалось выше, он может сэкономить до 12 000 галлонов воды в год.
  • Поставляется с таймером, тепловым байпасом, шнуром длиной 10 футов и комплектом шлангов.
  • Приятным дополнением является резервный аккумулятор – при пропадании питания система сохраняет свои настройки.
  • Циркулятор из нержавеющей стали

Минусы:

  • Сообщается, что этот насос не выдерживает большого давления и, таким образом, несовместим с водонагревателями без резервуаров.
  • С другой стороны, есть люди, которые утверждают, что он будет отлично работать с водонагревателями без резервуара, если падение давления не слишком велико и может быть обработано системой – естественно, это зависит от размера вашего дома. .

Подробнее: Grundfos 99452459

3. Циркуляционный насос Taco 006-B4 из бронзы-дюймовый Sweat

Циркуляционный насос Taco имеет рейтинг 4,6 из пяти, что делает его одним из самых популярных продуктов этого типа . Имея в основном положительные отзывы и целый список плюсов, он может стать отличным дополнением к вашему дому, которое всегда будет поддерживать горячую воду.
Давайте посмотрим, на что способна эта система.

Плюсы:

  • Максимальное рабочее давление 125 фунтов на квадратный дюйм.
  • Он может задерживать жидкость при температуре максимум 220F и минимум 40F.
  • Отличается стандартным выходом большой емкости – компактным дизайном, что делает систему эффективной и тихой.
  • Оснащен прямым приводом с низким энергопотреблением
  • Поставляется с уникальной конструкцией сменного картриджа, который также можно обслуживать в полевых условиях.
  • Не требует обслуживания.
  • Самосмазывающийся
  • Без торцевого уплотнения

Минусы:

  • Сообщается, что некоторые продукты поставляются с резьбовыми соединениями вместо рекламируемых соединений для пота.
  • Кроме того, перед тем, как запотеть, устройство необходимо разобрать, чтобы не повредить одну из его внутренних пластмассовых деталей.
  • Он становится теплым на ощупь в результате непрерывного использования, что, по-видимому, не понравилось некоторым пользователям. Однако при этом не становится жарко и / или опасно.

Подробнее: Taco 006-B4 Bronze

4. Grundfos 59896155 Насос рециркулятора SuperBrute

Еще один продукт Grundfos в нашем списке – он имеет рейтинг 4,1 звезды и изготовлен из впечатляющих материалов.Система состоит из частей, изготовленных из керамики, углерода, нержавеющей стали и чугуна. Следовательно, вы можете ожидать, что он будет довольно устойчивым / долговечным. Давайте посмотрим на его плюсы и минусы.

Плюсы:

  • Радиальные подшипники и керамический вал
  • Рабочее колесо устойчиво к коррозии
  • Корпус насоса изготовлен из чугуна, что делает его пригодным для непрерывной эксплуатации.
  • Как сообщается, он потребляет мало энергии и работает довольно тихо.
  • Отзывы пользователей утверждают, что у насоса нет проблем с подачей горячей воды в смесители за считанные секунды, даже холодным утром.

Минусы:

  • Некоторые люди утверждали, что необходимость прокладки второго набора медных труб через ваш дом является довольно большим недостатком, в основном из-за понесенных затрат и рабочей силы.
  • По имеющимся сведениям, продукт не имеет выпускного отверстия для продувки.
  • Несмотря на то, что корпус насоса упругий и изготовлен из чугуна, его не рекомендуется использовать в системах горячего водоснабжения, поскольку это рекламируется на странице продукта. Материал вызовет ржавчину в вашей системе.
  • Не рассчитан / не пригоден для использования с питьевой водой.

Подробнее: Grundfos 59896155 SuperBrute

5. Grundfos 59896341 SuperBrute Circulator UPS15-58FC

Следующий насос Grundfos в нашем списке имеет 4,5 звезды из пяти и с теми же высококачественными материалами, что и бренд, к которым мы привыкли. . Опять же, мы можем ожидать от этой модели керамики, углерода и нержавеющей стали.

Плюсы:

  • Крыльчатка устойчива к коррозии
  • Корпус насоса из чугуна
  • Простота установки
  • Жизнеспособна для продолжительного интенсивного использования
  • По имеющимся данным, она очень тихая и способна мгновенно подавать горячую воду.

Минусы:

  • Некоторые пользователи упомянули, что вам понадобится 2-дюймовый удлинитель трубы и кусок из нержавеющей стали блока природного газа, в зависимости от применения насоса.
  • Стандартный водонагреватель (газовый или электрический) потребует от вас оснастить насос чугунными монтажными пластинами.
  • Несколько пользователей жаловались, что некоторые части системы ломались во время транспортировки, и рекомендовали будущим покупателям проверять продукт, как только они его получат.

Подробнее: Grundfos 59896341 SuperBrute

6.Циркуляционный насос KOLERFLO 110V Циркуляционный насос горячей воды

Циркуляционный насос KOLERFLO имеет стильный сине-зеленый цвет. Он довольно мощный – 93/67/46 Вт – и может выдерживать максимальное давление 145 фунтов на квадратный дюйм. Кроме того, корпус насоса изготовлен из алюминия (что делает насос пригодным для использования с питьевой водой), а рабочее колесо устойчиво к коррозии.

Плюсы:

  • Настройки трехскоростного управления
  • Простота установки – все, что вам нужно, это просто гаечный ключ, чтобы подключить насос к трубопроводу вашего дома.
  • Максимум 15 секунд ожидания горячей воды
  • Высокая эффективность и низкое потребление
  • Устойчивость к высоким температурам
  • Бесшумная

Минусы:

  • Чтобы полностью раскрыть свой потенциал, необходимо правильно загрунтовать.
  • Насос не может заправляться сам по себе и не будет выталкивать воду, если в линиях есть воздух.
  • Некоторые пользователи сообщили, что насос не совсем подходит для солнечных панелей для горячей воды.

7.Циркуляционный насос горячей воды Happybuy RS15-6

Циркуляционный насос горячей воды Happybuy имеет 4 звезды, а также имеет различные модели с точки зрения размера, мощности и эффективности. Основными особенностями этого насоса являются вход и выход NPT дюйма. Он поставляется с устойчивым к коррозии рабочим колесом и алюминиевым корпусом насоса – подходит для использования с питьевой водой.

Плюсы:

  • Настройка трехскоростного управления
  • Простота установки – примерно один час.
  • Мгновенное горячее водоснабжение
  • Благодаря своей конструкции насос помогает предохранять трубы от замерзания зимой.
  • Высокоэффективный циркуляционный насос горячей воды с низким энергопотреблением.
  • Пользователи сообщили, что при использовании этого насоса они экономят до трех галлонов воды с каждым душем.

Минусы:

  • Соединения насоса действительно ¾, но имейте в виду, что они не конические, что может повлиять на некоторые сборки.
  • В результате вышеизложенного вы не можете получить ¾ медных адаптеров, например, для очень хорошего уплотнения соответствующих соединений.
  • Сообщается, что поверхность фланца слишком тонкая и может вызвать утечку из насоса.

8. BOKYWOX 120W 110V Автоматический подкачивающий насос для пищевых продуктов

Этот насос BOKYWOX рекламируется как автоматический подкачивающий насос для пищевых продуктов. Итак, это автоматический циркуляционный насос, подходящий для средней и горячей воды – с максимальным соотношением этанола 1: 1. Плюс в том, что его можно использовать непосредственно в трубопроводах питьевой воды. Вот его плюсы и минусы:

Плюсы:

  • Простота установки
  • Отсутствие утечек и отсутствие шума – целесообразно для защиты окружающей среды.
  • Может выдерживать высокие температуры жидкости – до 212F.
  • Высокоэффективный

Минусы:

  • Не подходит для питьевой воды.
  • После установки вода будет иметь привкус смазочного масла – как сообщается, пропадает после 4-5 раз использования насоса.
  • Несмотря на то, что в нем есть латунные переходники, вы не можете потревожить медную трубку на ½ – узнайте, прежде чем пытаться.
  • Сообщается, что это не насос с дюймовой резьбой США, а британская модель с компрессионным соединением.

Подробнее: BOKYWOX Food Grade Automatic Booster

Типы рециркуляционных насосов для горячей воды

Естественно, существует больше, чем один тип рециркуляционных насосов для горячей воды. Это связано с тем, что, как вы, возможно, знаете, существуют водяные насосы, требующие установки дополнительных труб и так далее – например, некоторые из продуктов, описанных выше. Таким образом, существует два типа рециркуляционных насосов горячей воды, которые следует учитывать при выборе такого агрегата.Для каждого типа потребуются разные настройки, трудозатраты и расходы.

  • Полная рециркуляционная насосная система

    Полная рециркуляционная насосная система подразумевает использование дополнительной трубы, предназначенной исключительно для горячей воды. Разумеется, дополнительная труба будет установлена ​​в водопровод вашего дома и присоединена к насосу. Естественно, насос должен поддерживать этот тип системы, поэтому обязательно внимательно проверьте его перед покупкой.

    Двигаясь дальше, полная система рециркуляционных насосов создает петлю – от водонагревателя до крана и обратно.Система будет откачивать неиспользованную горячую воду обратно через вышеупомянутый контур с помощью насоса горячей воды. Поэтому, когда вы включите краны с горячей водой, вас быстро встретит горячая вода. Система предотвращает охлаждение воды, быстро втягивая ее обратно в водонагреватель.

    Есть несколько вещей, которые делают эту систему жизнеспособной, хотя некоторые люди считают ее дорогостоящей;

    • Водонагреватель работает непрерывно, в нем циркулирует вода.Несмотря на это, система не так сильно влияет на затраты на электроэнергию и газ, как вы думаете.
    • Большинство насосов оснащены датчиками и таймерами, которые повышают их эффективность и снижают потребление энергии.
    • Например, датчик отключит насос, как только он завершит цикл.
    • С другой стороны, таймер позволит вам контролировать время активности помпы.
    • Наконец, стоимость дополнительной трубы может быть довольно высокой. Вот почему многие люди выбирают другой вариант.
  • Система комфорта с рециркуляционным насосом

    В отличие от предыдущей системы, в этой системе будет использоваться текущая труба холодной воды для подачи неиспользованной воды в нагреватель. В этом случае насосы имеют, так сказать, более простую конструкцию и очень доступны по цене.

    Это наиболее экономичное решение, когда речь идет о насосах и системах рециркуляции горячей воды. Если вы не можете себе позволить или у вас просто нет времени установить предыдущий вариант, то этот вариант для вас!

    Система комфортного типа может быстро обеспечить вас горячей водой в тех частях вашего дома, где есть проблемы с быстрой подачей горячей воды.Если ваш водопровод находится далеко от вашей кухни или душа, рециркуляционный насос с использованием этой системы решит все ваши проблемы.
    Вот некоторые из ключевых аспектов этого типа рециркуляционных насосов для горячей воды;

    • Нет необходимости устанавливать дополнительные трубы, что снижает первоначальную стоимость системы.
    • У этого типа системы есть свои недостатки. Например, поскольку для горячей и холодной воды используется одна и та же труба, в холодном кране может содержаться теплая вода или даже охлаждение может потребоваться некоторое время.
    • Если у вас болотный кулер, проблемы, о которых мы упоминали выше, могут быть несколько более серьезными. Вот почему большинство пользователей отключают свои насосы летом.

Плюсы и минусы установки рециркуляционного насоса горячей воды

Как мы уже несколько раз упоминали, все в жизни имеет как преимущества, так и недостатки. Однако, как говорится, учитывать нужно не пустую, а полную половину стакана.

Тем не менее, мы готовы познакомить вас как с плюсами, так и с минусами установки циркуляционного насоса горячей воды в вашем доме.В конце концов, решать вам, хотите ли вы, чтобы проблема с горячей водой была решена, или нет.

Плюсы

  • Маленький и компактный – поместится под раковину.
  • Встроенные или встроенные таймеры позволяют насосу работать, когда вас нет дома.
  • Найти насос на Amazon очень легко – причем по отличным ценам.
  • Очень проста в установке, эксплуатации и обслуживании.
  • Система на основе циркуляционного насоса горячей воды расходует меньше воды.
  • Обеспечивает мгновенную подачу горячей воды в любой тип системы / водопровода / дома.

Минусы

  • Некоторые модели влияют на холодную воду, делая ее чуть теплой или холодной через пару секунд после включения крана холодной воды.
  • Для рециркуляционных насосов горячей воды требуется источник питания рядом с установкой, что может быть опасно, если насос протекает.
  • Такие насосы отличаются малой производительностью в холодном климате.
  • Если ваша помпа работает по таймеру, и вам нужна горячая вода на время, когда таймер помпы не установлен, тогда вы не сможете наслаждаться мгновенной горячей водой.

Рециркуляционные насосы горячей воды ДЕЙСТВИТЕЛЬНО экономят деньги?

Экономят ли насосы рециркуляции горячей воды деньги или нет – вопрос, заслуживающий обсуждения. Это главным образом потому, что есть люди, утверждающие, что они не экономят деньги и являются пустой тратой времени и энергии.
Чтобы доказать или опровергнуть вышеизложенное, давайте посмотрим на стоимость рециркуляционного насоса горячей воды в вашем доме:

  • Один из самых дешевых насосов, который вы можете купить, стоит около 200 долларов.
  • Поскольку у вас, скорее всего, будет насос с таймером, предположим, что вы настроили его на работу на 3 часа в день в часы пик.В зависимости от мощности устройства вы будете тратить от 20 до 30 долларов в год на электроэнергию.
  • Очевидно, нужно учитывать и тепловые потери. Это зависит от разницы температур и расстояния от нагревателя до смесителя. Предположим, что в результате потери тепла вы потеряете около 100 долларов в год.
  • Теперь, с точки зрения экономии воды, 5000 галлонов округляют до примерно 25 долларов экономии, в зависимости от цены за галлон. Поскольку большинство насосов утверждают, что экономят около 15 000 галлонов в год, предположим, что вы сэкономите около 75 долларов.

Анализируя результаты, вы можете видеть, что, хотя наличие циркуляционного насоса горячей воды не экономит ваши деньги, это довольно дешевое предложение. Вы будете тратить около 100 долларов в год на запуск такого насоса в вашем доме.

Теперь, учитывая, что вы экономите воду на сумму 75 долларов, можно с уверенностью сказать, что циркуляционный насос горячей воды – хорошее дело. В конце концов, без него вам пришлось бы заплатить около 200 долларов и ждать, пока нагреется холодная вода!

Как установить циркуляционный насос горячей воды?

Как вы видели в разделе обзора, большинство, если не все насосы рециркуляции горячей воды, могут быть установлены очень легко.Для некоторых вам понадобится только гаечный ключ, а для других может потребоваться пара других инструментов, в зависимости от типа насоса.

Тем не менее, вот базовое руководство по установке циркуляционного насоса горячей воды. Обязательно ознакомьтесь с руководством пользователя, прежде чем принимать наши слова как должное, чтобы убедиться, что ваша модель не требует каких-либо дополнительных или конкретных действий.

Инструменты и материалы – вам понадобится комплект рециркуляционного насоса (включая обратный клапан и гибкие подающие трубки), отвертку, плоскогубцы или трубный ключ, ведро и полотенце.
Для насоса потребуется розетка на 120 В. Могут потребоваться некоторые дополнительные детали и сантехнические работы, в зависимости от конфигурации насоса и / или водопровода в вашем доме.

Чтобы установить рециркуляционный насос горячей воды, выполните следующие действия:

  1. Перекройте подачу воды на запорных клапанах на трубопроводе холодной воды, идущей в водонагреватель. Убедитесь, что поток воды полностью остановлен. Если поток не останавливается, возможно, вам придется перекрыть подачу воды в дом.
  2. Отсоедините гибкий водопровод на горячей стороне водонагревателя. Держите полотенце или тряпку поближе, так как из трубы может вытечь остатки воды.
  3. Прикрутите насос к горячей стороне водонагревателя. Убедитесь, что циферблат с таймером повернут в сторону, откуда к нему можно получить доступ.
  4. Подсоедините линию горячей воды к верхней части насоса, а затем затяните узел плоскогубцами. Убедитесь, что нет перегибов, которые могут ограничить поток воды.
  5. Подойдите к раковине, наиболее удаленной от водонагревателя. Здесь вы установите обратный клапан. Закройте водопроводные краны, закрыв оба клапана подачи, которые управляют трубами подачи холодной и горячей воды.
  6. Затем необходимо отсоединить подводящие трубки смесителя от запорной арматуры, находящейся под раковиной. Теперь вам нужно подключить обратный клапан к подающим трубкам крана.
  7. Существующие подающие трубки, которые выходят из патрубков крана, должны быть навинчены на два верхних выпускных отверстия, которые находятся на обратном клапане.Трубопровод горячей воды должен располагаться слева, а холодный – справа.
  8. Протяните новые трубы подачи воды от обратного клапана к запорным клапанам как для горячей, так и для холодной воды. Убедитесь, что они подключены к нужным клапанам.
  9. После того, как новые подводящие трубки будут плотно соединены, обратный клапан можно прикрепить к стене с помощью винтов, которые идут в комплекте.
  10. Затем необходимо снова включить воду как в водонагреватель, так и в кран для раковины. Вы должны позволить воде течь в дальней раковине, пока весь воздух не выйдет из водяных линий.Перед включением питания насоса убедитесь в отсутствии утечек.
  11. Наконец, вы можете настроить насос с помощью таймера.

Как видите, для установки вашего собственного циркуляционного насоса горячей воды требуется всего 11 шагов!

Часто задаваемые вопросы

  1. Нужен ли мне циркуляционный насос горячей воды?
    В принципе, если вода, текущая по вашему крану, нагревается более 45 секунд или около того, вам следует серьезно подумать о том, чтобы установить такой насос в вашем доме.
  2. Циркуляционный насос горячей воды занимает много места?
    Вовсе нет. Эти изделия обычно очень маленькие и устанавливаются либо под раковиной, либо рядом с водонагревателем.
  3. Сколько времени нужно, чтобы установить циркуляционные насосы самой горячей воды? Это сложный процесс?
    Как вы видели ранее в этой статье, процесс совсем несложный. Вам просто нужно убедиться, что вы отсоединяете и подключаете правильные клапаны и водопроводные линии. По времени на полную установку циркуляционного насоса горячей воды у вас уйдет максимум 2–3 часа.
  4. Как избежать и предотвратить коррозию циркуляционного насоса горячей воды?
    Такие насосы обычно подвержены коррозии, ускоренной потоком. Это может быть очень дорогостоящей проблемой – вам следует регулярно проверять водяной насос на наличие таких проблем. Сама коррозия вызвана агрессивным химическим составом воды или чрезмерной скоростью потока. Из-за этого трубы размываются водой внутри них. Основные части, на которые влияет эта проблема, – это локти, изгибы и тройники вокруг тонких стен.Чтобы избежать и предотвратить коррозию, рекомендуется выбрать рециркуляционный насос для горячей воды с меньшей производительностью, а также уменьшить резкие изменения направления труб в водопроводе вашего дома.

Не забудьте ознакомиться с нашими обзорами первоклассных таблеток для очистки воды и советами по поиску подходящего решения для фильтрации.
здесь!

Заключение

К настоящему времени поиск лучшего рециркуляционного насоса горячей воды не должен быть для вас проблемой! В конце концов, мы предоставили вам всю информацию, необходимую для того, чтобы сделать правильный выбор, когда дело доходит до покупки такого продукта.

Кроме того, мы изучили несколько обзоров насосов рециркуляции горячей воды и представили вам одни из лучших продуктов, доступных в настоящее время на рынке. Однако не торопитесь и помните обо всем, о чем мы уже говорили. Хотя рециркуляционные насосы для горячей воды – отличный способ сэкономить воду и деньги, они должны быть установлены и должным образом ухожены. Вам следует регулярно проверять наличие утечек, признаков коррозии и / или ржавчины, а также убедиться, что насос работает на полную мощность.

В конце концов, мы надеемся, что наша статья дала вам именно ту информацию, которая вам была нужна, и что вы готовы приобрести и насладиться циркуляционным насосом для горячей воды!

8 лучших рециркуляционных насосов для горячей воды

Разве не любопытно, что даже если вы сначала включите кран с горячей водой, вас все равно встретит холодная вода в течение нескольких секунд? Фактически, если вы живете в довольно большом доме, вы можете даже подождать до двух минут горячей воды.

Не будем говорить о неудобствах в этом случае! Более важная проблема заключается в том, что вы тратите много воды.Каждый раз, когда вы ждете, пока из крана пойдет горячая вода, вы тратите холодную воду и, по сути, деньги на счет за коммунальные услуги.

К счастью, эта проблема решается довольно легко! Видите ли, когда вы закрываете кран с горячей водой, горячая вода в нем не возвращается в водонагреватель, а остается на месте. Очевидно, он остынет в считанные минуты. Эту проблему можно решить с помощью циркуляционного насоса для горячей воды best – поскольку такие системы отправляют воду обратно в нагреватель.

Поэтому давайте взглянем на некоторые обзоры насосов рециркуляции горячей воды , а затем узнаем все об этих продуктах – как, что и так далее!

См. Таблицу быстрого сравнения

Что такое циркуляционный насос для горячей воды?

Короче говоря, рециркуляционный насос или система горячей воды отвечает за своевременную подачу горячей воды туда, где вы хотите. И под своевременным мы подразумеваем быстро. Этот тип водяного насоса обычно устанавливается на ваш водонагреватель, хотя мы слышали и о некоторых необычных конструкциях.Основное назначение насоса – полностью вернуть неиспользованную горячую воду обратно в водонагреватель.

Как упоминалось выше, рециркуляционный насос горячей воды – это решение для горячей воды по запросу – больше никакой холодной воды в ваших кранах! Естественно, не все дело в удобстве и удовольствии иметь горячую воду в смесителях, когда вы этого хотите. Поскольку вам не придется напрасно пускать холодную воду, пока она не станет горячей, рециркуляционный насос горячей воды поможет вам ежегодно экономить тысячи галлонов пресной воды.
Отсутствие такого насоса означает расточительство воды и более высокие счета за коммунальные услуги!

Каково основное назначение рециркуляционного насоса?

Основная цель рециркуляционного насоса, по определению, состоит в том, чтобы гарантировать пользователю, что горячая вода всегда доступна, как можно ближе к точке потребления. Таким образом, значительно сокращаются потери воды и потребление энергии, а также повышается комфорт.
Вы также можете рассматривать циркуляционный насос как имеющий две цели:
  • Во-первых, такой продукт повышает удобство в домашнем хозяйстве.Вам больше не нужно ждать, пока нагреется холодная вода, и вы можете принять душ или что-то подобное, как только вы включите конкретный кран.
  • С другой стороны, это отличный инструмент для экономии воды и снижения коммунальных платежей за счет продукта с низким энергопотреблением. Такие насосы экологически чистые, поскольку экономят не только воду, но и электроэнергию.

Короче говоря, рециркуляционный насос здесь, чтобы обеспечить вас мгновенной горячей водой с низкими затратами и меньшими отходами!

Что следует учитывать при покупке рециркуляционного насоса для горячей воды

Когда дело доходит до рециркуляционных насосов для горячей воды, можно сказать, что рынок полон вариантов, но отсутствует руководство – так сказать.В принципе, вы можете найти множество моделей и типов насосов, но очень мало советов с точки зрения вещей, которые вы должны учитывать при их покупке. Поэтому в следующих строках мы расскажем вам, что вам следует учитывать, когда вы ищете циркуляционный насос для горячей воды, чтобы сэкономить воду.

  • Таймеры

    Наличие таймера на помпе означает, что вы можете запланировать ее выключение, когда захотите. Короче говоря, вы получаете горячую воду только в часы пиковой нагрузки – в зависимости от ваших настроек.Помните, что даже если в вашей помпе нет встроенного таймера, вы можете легко установить его.

  • Долговечность

    Естественно, долговечность относится к материалам. Вам понадобится насос из высококачественной нержавеющей стали, особенно если вы хотите, чтобы он прослужил более трех-пяти лет. Есть сведения о насосах, срок службы которых составляет от 10 до 15 лет, в основном потому, что они были изготовлены из высококачественных материалов.

  • Материал корпуса насоса

    Даже если важны высокопрочные материалы, вы также должны рассмотреть возможность использования водяного насоса.Например, корпус насоса из чугуна делает насос непригодным для использования с питьевой водой, поскольку чугун вызывает ржавчину в системе. Если вы хотите пропустить через насос питьевую воду, вам придется искать насос с алюминиевым корпусом.

  • Сравнение традиционных водонагревателей и безбаквальных водонагревателей

    Безрезервуарные водонагреватели обычно требуют насосов большей мощности. Если ваше водоснабжение основано на насосе для неглубокой скважины, например, рециркуляционному насосу будет очень трудно нагревать воду.Как мы упоминали в разделе обзора, большинство рециркуляционных насосов для горячей воды не обладают необходимой мощностью для работы ни с бензиновым безбакерным водонагревателем высочайшего качества, ни с электрическим водонагревателем без резервуара. В этом отношении вы должны принять во внимание свой водонагреватель перед покупкой насоса.

  • Заполнение

    В отличие, например, от погружного скважинного насоса, который нужно заливать только один раз, большинство рециркуляционных насосов горячей воды не требуют заливки и могут работать с небольшим количеством воздуха в линиях.Однако есть насосы, которые необходимо залить, и они не будут работать, когда в линиях присутствует воздух.

Сравнительная таблица лучших рециркуляционных насосов для горячей воды

Обзоры рециркуляционных насосов для горячей воды – Лучшие отзывы

1. Watts 500800 Система мгновенной рециркуляции горячей воды

Этот продукт от Watts поставляется со встроенным таймером и этикеткой что вы можете сэкономить до 15 000 галлонов воды в год. Естественно, это лишь часть преимуществ этого насоса.

Каждый рециркуляционный насос горячей воды в основном выполняет одно и то же – экономит воду. Однако из-за конкуренции вы можете ожидать, что продукты разных производителей будут иметь разные преимущества, функции и преимущества.

Плюсы:

  • Способность экономить до 15 000 галлонов воды в год.
  • Изделие, не требующее обслуживания.
  • Сообщается, что его можно установить менее чем за час.
  • В комплект входит все необходимое для настройки и правильного функционирования.
  • Если у вас есть дом с несколькими водопроводными петлями, вы можете выбрать версию с дополнительными сенсорными клапанами.

Минусы:

  • Сообщается, что он не совместим со всеми водонагревателями.
  • Нагреватели с тепловыми ловушками несовместимы с этим насосом.
  • Судя по всему, даже с этой системой вам все равно придется примерно 5 секунд холодной воды.

Подробнее: Watts 500800

2. Grundfos 99452459 Система мгновенной циркуляции горячей воды Comfort

Второй продукт в нашем списке имеет впечатляющую 5-звездочную оценку, но давайте посмотрим, на что он способен с точки зрения функций.Сообщается, что эта система Grundfos может помочь вам сэкономить до 12 000 галлонов воды в год и может быть установлена ​​менее чем за два часа.

В дополнение к этому, это решение для модернизации, означающее, что обратная линия не требуется. Очевидно, что система полностью совместима со всеми другими линейными шнурами Grundfos, что значительно упрощает замену деталей и принадлежностей.

Плюсы:

  • Как упоминалось выше, он может сэкономить до 12 000 галлонов воды в год.
  • Поставляется с таймером, тепловым байпасом, шнуром длиной 10 футов и комплектом шлангов.
  • Приятным дополнением является резервный аккумулятор – при пропадании питания система сохраняет свои настройки.
  • Циркулятор из нержавеющей стали

Минусы:

  • Сообщается, что этот насос не выдерживает большого давления и, таким образом, несовместим с водонагревателями без резервуаров.
  • С другой стороны, есть люди, которые утверждают, что он будет отлично работать с водонагревателями без резервуара, если падение давления не слишком велико и может быть обработано системой – естественно, это зависит от размера вашего дома. .

Подробнее: Grundfos 99452459

3. Циркуляционный насос Taco 006-B4 из бронзы-дюймовый Sweat

Циркуляционный насос Taco имеет рейтинг 4,6 из пяти, что делает его одним из самых популярных продуктов этого типа . Имея в основном положительные отзывы и целый список плюсов, он может стать отличным дополнением к вашему дому, которое всегда будет поддерживать горячую воду.
Давайте посмотрим, на что способна эта система.

Плюсы:

  • Максимальное рабочее давление 125 фунтов на квадратный дюйм.
  • Он может задерживать жидкость при температуре максимум 220F и минимум 40F.
  • Отличается стандартным выходом большой емкости – компактным дизайном, что делает систему эффективной и тихой.
  • Оснащен прямым приводом с низким энергопотреблением
  • Поставляется с уникальной конструкцией сменного картриджа, который также можно обслуживать в полевых условиях.
  • Не требует обслуживания.
  • Самосмазывающийся
  • Без торцевого уплотнения

Минусы:

  • Сообщается, что некоторые продукты поставляются с резьбовыми соединениями вместо рекламируемых соединений для пота.
  • Кроме того, перед тем, как запотеть, устройство необходимо разобрать, чтобы не повредить одну из его внутренних пластмассовых деталей.
  • Он становится теплым на ощупь в результате непрерывного использования, что, по-видимому, не понравилось некоторым пользователям. Однако при этом не становится жарко и / или опасно.

Подробнее: Taco 006-B4 Bronze

4. Grundfos 59896155 Насос рециркулятора SuperBrute

Еще один продукт Grundfos в нашем списке – он имеет рейтинг 4,1 звезды и изготовлен из впечатляющих материалов.Система состоит из частей, изготовленных из керамики, углерода, нержавеющей стали и чугуна. Следовательно, вы можете ожидать, что он будет довольно устойчивым / долговечным. Давайте посмотрим на его плюсы и минусы.

Плюсы:

  • Радиальные подшипники и керамический вал
  • Рабочее колесо устойчиво к коррозии
  • Корпус насоса изготовлен из чугуна, что делает его пригодным для непрерывной эксплуатации.
  • Как сообщается, он потребляет мало энергии и работает довольно тихо.
  • Отзывы пользователей утверждают, что у насоса нет проблем с подачей горячей воды в смесители за считанные секунды, даже холодным утром.

Минусы:

  • Некоторые люди утверждали, что необходимость прокладки второго набора медных труб через ваш дом является довольно большим недостатком, в основном из-за понесенных затрат и рабочей силы.
  • По имеющимся сведениям, продукт не имеет выпускного отверстия для продувки.
  • Несмотря на то, что корпус насоса упругий и изготовлен из чугуна, его не рекомендуется использовать в системах горячего водоснабжения, поскольку это рекламируется на странице продукта. Материал вызовет ржавчину в вашей системе.
  • Не рассчитан / не пригоден для использования с питьевой водой.

Подробнее: Grundfos 59896155 SuperBrute

5. Grundfos 59896341 SuperBrute Circulator UPS15-58FC

Следующий насос Grundfos в нашем списке имеет 4,5 звезды из пяти и с теми же высококачественными материалами, что и бренд, к которым мы привыкли. . Опять же, мы можем ожидать от этой модели керамики, углерода и нержавеющей стали.

Плюсы:

  • Крыльчатка устойчива к коррозии
  • Корпус насоса из чугуна
  • Простота установки
  • Жизнеспособна для продолжительного интенсивного использования
  • По имеющимся данным, она очень тихая и способна мгновенно подавать горячую воду.

Минусы:

  • Некоторые пользователи упомянули, что вам понадобится 2-дюймовый удлинитель трубы и кусок из нержавеющей стали блока природного газа, в зависимости от применения насоса.
  • Стандартный водонагреватель (газовый или электрический) потребует от вас оснастить насос чугунными монтажными пластинами.
  • Несколько пользователей жаловались, что некоторые части системы ломались во время транспортировки, и рекомендовали будущим покупателям проверять продукт, как только они его получат.

Подробнее: Grundfos 59896341 SuperBrute

6.Циркуляционный насос KOLERFLO 110V Циркуляционный насос горячей воды

Циркуляционный насос KOLERFLO имеет стильный сине-зеленый цвет. Он довольно мощный – 93/67/46 Вт – и может выдерживать максимальное давление 145 фунтов на квадратный дюйм. Кроме того, корпус насоса изготовлен из алюминия (что делает насос пригодным для использования с питьевой водой), а рабочее колесо устойчиво к коррозии.

Плюсы:

  • Настройки трехскоростного управления
  • Простота установки – все, что вам нужно, это просто гаечный ключ, чтобы подключить насос к трубопроводу вашего дома.
  • Максимум 15 секунд ожидания горячей воды
  • Высокая эффективность и низкое потребление
  • Устойчивость к высоким температурам
  • Бесшумная

Минусы:

  • Чтобы полностью раскрыть свой потенциал, необходимо правильно загрунтовать.
  • Насос не может заправляться сам по себе и не будет выталкивать воду, если в линиях есть воздух.
  • Некоторые пользователи сообщили, что насос не совсем подходит для солнечных панелей для горячей воды.

7.Циркуляционный насос горячей воды Happybuy RS15-6

Циркуляционный насос горячей воды Happybuy имеет 4 звезды, а также имеет различные модели с точки зрения размера, мощности и эффективности. Основными особенностями этого насоса являются вход и выход NPT дюйма. Он поставляется с устойчивым к коррозии рабочим колесом и алюминиевым корпусом насоса – подходит для использования с питьевой водой.

Плюсы:

  • Настройка трехскоростного управления
  • Простота установки – примерно один час.
  • Мгновенное горячее водоснабжение
  • Благодаря своей конструкции насос помогает предохранять трубы от замерзания зимой.
  • Высокоэффективный циркуляционный насос горячей воды с низким энергопотреблением.
  • Пользователи сообщили, что при использовании этого насоса они экономят до трех галлонов воды с каждым душем.

Минусы:

  • Соединения насоса действительно ¾, но имейте в виду, что они не конические, что может повлиять на некоторые сборки.
  • В результате вышеизложенного вы не можете получить ¾ медных адаптеров, например, для очень хорошего уплотнения соответствующих соединений.
  • Сообщается, что поверхность фланца слишком тонкая и может вызвать утечку из насоса.

8. BOKYWOX 120W 110V Автоматический подкачивающий насос для пищевых продуктов

Этот насос BOKYWOX рекламируется как автоматический подкачивающий насос для пищевых продуктов. Итак, это автоматический циркуляционный насос, подходящий для средней и горячей воды – с максимальным соотношением этанола 1: 1. Плюс в том, что его можно использовать непосредственно в трубопроводах питьевой воды. Вот его плюсы и минусы:

Плюсы:

  • Простота установки
  • Отсутствие утечек и отсутствие шума – целесообразно для защиты окружающей среды.
  • Может выдерживать высокие температуры жидкости – до 212F.
  • Высокоэффективный

Минусы:

  • Не подходит для питьевой воды.
  • После установки вода будет иметь привкус смазочного масла – как сообщается, пропадает после 4-5 раз использования насоса.
  • Несмотря на то, что в нем есть латунные переходники, вы не можете потревожить медную трубку на ½ – узнайте, прежде чем пытаться.
  • Сообщается, что это не насос с дюймовой резьбой США, а британская модель с компрессионным соединением.

Подробнее: BOKYWOX Food Grade Automatic Booster

Типы рециркуляционных насосов для горячей воды

Естественно, существует больше, чем один тип рециркуляционных насосов для горячей воды. Это связано с тем, что, как вы, возможно, знаете, существуют водяные насосы, требующие установки дополнительных труб и так далее – например, некоторые из продуктов, описанных выше. Таким образом, существует два типа рециркуляционных насосов горячей воды, которые следует учитывать при выборе такого агрегата.Для каждого типа потребуются разные настройки, трудозатраты и расходы.

  • Полная рециркуляционная насосная система

    Полная рециркуляционная насосная система подразумевает использование дополнительной трубы, предназначенной исключительно для горячей воды. Разумеется, дополнительная труба будет установлена ​​в водопровод вашего дома и присоединена к насосу. Естественно, насос должен поддерживать этот тип системы, поэтому обязательно внимательно проверьте его перед покупкой.

    Двигаясь дальше, полная система рециркуляционных насосов создает петлю – от водонагревателя до крана и обратно.Система будет откачивать неиспользованную горячую воду обратно через вышеупомянутый контур с помощью насоса горячей воды. Поэтому, когда вы включите краны с горячей водой, вас быстро встретит горячая вода. Система предотвращает охлаждение воды, быстро втягивая ее обратно в водонагреватель.

    Есть несколько вещей, которые делают эту систему жизнеспособной, хотя некоторые люди считают ее дорогостоящей;

    • Водонагреватель работает непрерывно, в нем циркулирует вода.Несмотря на это, система не так сильно влияет на затраты на электроэнергию и газ, как вы думаете.
    • Большинство насосов оснащены датчиками и таймерами, которые повышают их эффективность и снижают потребление энергии.
    • Например, датчик отключит насос, как только он завершит цикл.
    • С другой стороны, таймер позволит вам контролировать время активности помпы.
    • Наконец, стоимость дополнительной трубы может быть довольно высокой. Вот почему многие люди выбирают другой вариант.
  • Система комфорта с рециркуляционным насосом

    В отличие от предыдущей системы, в этой системе будет использоваться текущая труба холодной воды для подачи неиспользованной воды в нагреватель. В этом случае насосы имеют, так сказать, более простую конструкцию и очень доступны по цене.

    Это наиболее экономичное решение, когда речь идет о насосах и системах рециркуляции горячей воды. Если вы не можете себе позволить или у вас просто нет времени установить предыдущий вариант, то этот вариант для вас!

    Система комфортного типа может быстро обеспечить вас горячей водой в тех частях вашего дома, где есть проблемы с быстрой подачей горячей воды.Если ваш водопровод находится далеко от вашей кухни или душа, рециркуляционный насос с использованием этой системы решит все ваши проблемы.
    Вот некоторые из ключевых аспектов этого типа рециркуляционных насосов для горячей воды;

    • Нет необходимости устанавливать дополнительные трубы, что снижает первоначальную стоимость системы.
    • У этого типа системы есть свои недостатки. Например, поскольку для горячей и холодной воды используется одна и та же труба, в холодном кране может содержаться теплая вода или даже охлаждение может потребоваться некоторое время.
    • Если у вас болотный кулер, проблемы, о которых мы упоминали выше, могут быть несколько более серьезными. Вот почему большинство пользователей отключают свои насосы летом.

Плюсы и минусы установки рециркуляционного насоса горячей воды

Как мы уже несколько раз упоминали, все в жизни имеет как преимущества, так и недостатки. Однако, как говорится, учитывать нужно не пустую, а полную половину стакана.

Тем не менее, мы готовы познакомить вас как с плюсами, так и с минусами установки циркуляционного насоса горячей воды в вашем доме.В конце концов, решать вам, хотите ли вы, чтобы проблема с горячей водой была решена, или нет.

Плюсы

  • Маленький и компактный – поместится под раковину.
  • Встроенные или встроенные таймеры позволяют насосу работать, когда вас нет дома.
  • Найти насос на Amazon очень легко – причем по отличным ценам.
  • Очень проста в установке, эксплуатации и обслуживании.
  • Система на основе циркуляционного насоса горячей воды расходует меньше воды.
  • Обеспечивает мгновенную подачу горячей воды в любой тип системы / водопровода / дома.

Минусы

  • Некоторые модели влияют на холодную воду, делая ее чуть теплой или холодной через пару секунд после включения крана холодной воды.
  • Для рециркуляционных насосов горячей воды требуется источник питания рядом с установкой, что может быть опасно, если насос протекает.
  • Такие насосы отличаются малой производительностью в холодном климате.
  • Если ваша помпа работает по таймеру, и вам нужна горячая вода на время, когда таймер помпы не установлен, тогда вы не сможете наслаждаться мгновенной горячей водой.

Рециркуляционные насосы горячей воды ДЕЙСТВИТЕЛЬНО экономят деньги?

Экономят ли насосы рециркуляции горячей воды деньги или нет – вопрос, заслуживающий обсуждения. Это главным образом потому, что есть люди, утверждающие, что они не экономят деньги и являются пустой тратой времени и энергии.
Чтобы доказать или опровергнуть вышеизложенное, давайте посмотрим на стоимость рециркуляционного насоса горячей воды в вашем доме:

  • Один из самых дешевых насосов, который вы можете купить, стоит около 200 долларов.
  • Поскольку у вас, скорее всего, будет насос с таймером, предположим, что вы настроили его на работу на 3 часа в день в часы пик.В зависимости от мощности устройства вы будете тратить от 20 до 30 долларов в год на электроэнергию.
  • Очевидно, нужно учитывать и тепловые потери. Это зависит от разницы температур и расстояния от нагревателя до смесителя. Предположим, что в результате потери тепла вы потеряете около 100 долларов в год.
  • Теперь, с точки зрения экономии воды, 5000 галлонов округляют до примерно 25 долларов экономии, в зависимости от цены за галлон. Поскольку большинство насосов утверждают, что экономят около 15 000 галлонов в год, предположим, что вы сэкономите около 75 долларов.

Анализируя результаты, вы можете видеть, что, хотя наличие циркуляционного насоса горячей воды не экономит ваши деньги, это довольно дешевое предложение. Вы будете тратить около 100 долларов в год на запуск такого насоса в вашем доме.

Теперь, учитывая, что вы экономите воду на сумму 75 долларов, можно с уверенностью сказать, что циркуляционный насос горячей воды – хорошее дело. В конце концов, без него вам пришлось бы заплатить около 200 долларов и ждать, пока нагреется холодная вода!

Как установить циркуляционный насос горячей воды?

Как вы видели в разделе обзора, большинство, если не все насосы рециркуляции горячей воды, могут быть установлены очень легко.Для некоторых вам понадобится только гаечный ключ, а для других может потребоваться пара других инструментов, в зависимости от типа насоса.

Тем не менее, вот базовое руководство по установке циркуляционного насоса горячей воды. Обязательно ознакомьтесь с руководством пользователя, прежде чем принимать наши слова как должное, чтобы убедиться, что ваша модель не требует каких-либо дополнительных или конкретных действий.

Инструменты и материалы – вам понадобится комплект рециркуляционного насоса (включая обратный клапан и гибкие подающие трубки), отвертку, плоскогубцы или трубный ключ, ведро и полотенце.
Для насоса потребуется розетка на 120 В. Могут потребоваться некоторые дополнительные детали и сантехнические работы, в зависимости от конфигурации насоса и / или водопровода в вашем доме.

Чтобы установить рециркуляционный насос горячей воды, выполните следующие действия:

  1. Перекройте подачу воды на запорных клапанах на трубопроводе холодной воды, идущей в водонагреватель. Убедитесь, что поток воды полностью остановлен. Если поток не останавливается, возможно, вам придется перекрыть подачу воды в дом.
  2. Отсоедините гибкий водопровод на горячей стороне водонагревателя. Держите полотенце или тряпку поближе, так как из трубы может вытечь остатки воды.
  3. Прикрутите насос к горячей стороне водонагревателя. Убедитесь, что циферблат с таймером повернут в сторону, откуда к нему можно получить доступ.
  4. Подсоедините линию горячей воды к верхней части насоса, а затем затяните узел плоскогубцами. Убедитесь, что нет перегибов, которые могут ограничить поток воды.
  5. Подойдите к раковине, наиболее удаленной от водонагревателя. Здесь вы установите обратный клапан. Закройте водопроводные краны, закрыв оба клапана подачи, которые управляют трубами подачи холодной и горячей воды.
  6. Затем необходимо отсоединить подводящие трубки смесителя от запорной арматуры, находящейся под раковиной. Теперь вам нужно подключить обратный клапан к подающим трубкам крана.
  7. Существующие подающие трубки, которые выходят из патрубков крана, должны быть навинчены на два верхних выпускных отверстия, которые находятся на обратном клапане.Трубопровод горячей воды должен располагаться слева, а холодный – справа.
  8. Протяните новые трубы подачи воды от обратного клапана к запорным клапанам как для горячей, так и для холодной воды. Убедитесь, что они подключены к нужным клапанам.
  9. После того, как новые подводящие трубки будут плотно соединены, обратный клапан можно прикрепить к стене с помощью винтов, которые идут в комплекте.
  10. Затем необходимо снова включить воду как в водонагреватель, так и в кран для раковины. Вы должны позволить воде течь в дальней раковине, пока весь воздух не выйдет из водяных линий.Перед включением питания насоса убедитесь в отсутствии утечек.
  11. Наконец, вы можете настроить насос с помощью таймера.

Как видите, для установки вашего собственного циркуляционного насоса горячей воды требуется всего 11 шагов!

Часто задаваемые вопросы

  1. Нужен ли мне циркуляционный насос горячей воды?
    В принципе, если вода, текущая по вашему крану, нагревается более 45 секунд или около того, вам следует серьезно подумать о том, чтобы установить такой насос в вашем доме.
  2. Циркуляционный насос горячей воды занимает много места?
    Вовсе нет. Эти изделия обычно очень маленькие и устанавливаются либо под раковиной, либо рядом с водонагревателем.
  3. Сколько времени нужно, чтобы установить циркуляционные насосы самой горячей воды? Это сложный процесс?
    Как вы видели ранее в этой статье, процесс совсем несложный. Вам просто нужно убедиться, что вы отсоединяете и подключаете правильные клапаны и водопроводные линии. По времени на полную установку циркуляционного насоса горячей воды у вас уйдет максимум 2–3 часа.
  4. Как избежать и предотвратить коррозию циркуляционного насоса горячей воды?
    Такие насосы обычно подвержены коррозии, ускоренной потоком. Это может быть очень дорогостоящей проблемой – вам следует регулярно проверять водяной насос на наличие таких проблем. Сама коррозия вызвана агрессивным химическим составом воды или чрезмерной скоростью потока. Из-за этого трубы размываются водой внутри них. Основные части, на которые влияет эта проблема, – это локти, изгибы и тройники вокруг тонких стен.Чтобы избежать и предотвратить коррозию, рекомендуется выбрать рециркуляционный насос для горячей воды с меньшей производительностью, а также уменьшить резкие изменения направления труб в водопроводе вашего дома.

Не забудьте ознакомиться с нашими обзорами первоклассных таблеток для очистки воды и советами по поиску подходящего решения для фильтрации.
здесь!

Заключение

К настоящему времени поиск лучшего рециркуляционного насоса горячей воды не должен быть для вас проблемой! В конце концов, мы предоставили вам всю информацию, необходимую для того, чтобы сделать правильный выбор, когда дело доходит до покупки такого продукта.

Кроме того, мы изучили несколько обзоров насосов рециркуляции горячей воды и представили вам одни из лучших продуктов, доступных в настоящее время на рынке. Однако не торопитесь и помните обо всем, о чем мы уже говорили. Хотя рециркуляционные насосы для горячей воды – отличный способ сэкономить воду и деньги, они должны быть установлены и должным образом ухожены. Вам следует регулярно проверять наличие утечек, признаков коррозии и / или ржавчины, а также убедиться, что насос работает на полную мощность.

В конце концов, мы надеемся, что наша статья дала вам именно ту информацию, которая вам была нужна, и что вы готовы приобрести и насладиться циркуляционным насосом для горячей воды!

Обратный трубопровод циркуляции горячей воды

Обратный циркуляционный трубопровод иногда предусматривается в системе горячего водоснабжения, где желательно, чтобы горячая вода постоянно подавалась на арматуру. Обычно для систем, в которых расстояние от водонагревателя до приборов потребления превышает 25 – 30 м .

Время достижения горячей водой приспособления без циркуляционного насоса

  • 1 галлонов США в минуту = 0,0630 л / сек
  • 1 фут = 0,305 м

Циркуляционный насос горячей воды

A труба меньшего размера со встроенным насосом подключается к точке, близкой к самому дальнему приспособлению, и к точке, близкой к водонагревателю. Насос может работать непрерывно или периодически, обеспечивая циркуляцию воды, достаточной для поддержания падения температуры в трубопроводе при низком или нулевом потреблении в приемлемых пределах.

Требуемый расход циркулирующей воды можно рассчитать

Q = q / (ρ c p dt) (1)

где

Q = производительность насоса (м 3 / с)

q = потери тепла из трубопровода (Вт)

ρ = плотность воды (кг / м 3 ) (988 кг / м 3 при 50 o C)

c p = удельная теплоемкость воды (Дж / кг o C) (4182 Дж / кг o C при 50 o C)

dt = перепад температуры ( o C)

Типичные потери тепла из изолированного трубопровода находятся в диапазоне 30 – 60 Вт / м.Допустимое падение температуры может составлять 10 o ° C .

Пример – Требуемый объем циркуляции в возвратном трубопроводе горячей воды

Длина трубопровода, включая циркуляционный трубопровод, составляет 100 м . При температуре воды 50 o ° C средняя удельная тепловая потеря из трубопровода оценивается в 30 Вт / м. Суммарные потери тепла по всему трубопроводу можно рассчитать как

q = (100 м) (30 Вт / м)

= 3000 Вт

Требуемый расход воды для ограничения падения температуры до 10 o C можно рассчитать как

Q = (3000 Вт) / (( 988 кг / м 3 ) ( 4182 Дж / кг o C ) (10 o C) )

= 7.2 10 -5 м 3 / с

= ( 7,2 10 -5 м 3 / с) (1000 л / м 3 )

= 0,072 л / с s

Установка рециркуляционного насоса проточной горячей воды

Насос рециркуляции горячей воды можно использовать для подачи горячей воды в душевые и смесители, когда это больше всего необходимо, без потери воды в канализацию, пока вы ждете, пока горячая вода поступит из водонагревателя.Если у вас есть ванная комната и душ, расположенные на некотором расстоянии от водонагревателя, вы можете обнаружить, что вам нужно включить душ в течение 30 секунд или более, прежде чем горячая вода из водонагревателя потечет по трубам и достигнет душа.

При установленном рециркуляционном насосе вода в трубопроводе горячей воды постоянно рециркулирует обратно в водонагреватель, а это значит, что она всегда теплая и готова к использованию. Существует несколько различных конструкций таких систем, но систему рециркуляции горячей воды, которую мы вам здесь покажем, довольно легко установить в существующую систему.

Механизм

В отличие от некоторых других систем, эта система не требует специального контура горячей воды и работает с помощью циркуляционного насоса, установленного на водонагревателе, и обратного клапана, установленного на раковине, наиболее удаленной от водонагревателя. Обратный клапан – это термочувствительный клапан, который направляет воду обратно в водонагреватель, пока она не станет достаточно теплой, а затем отключается, когда вода в трубопроводах горячей воды становится достаточно теплой для использования. В результате вода в трубах с горячей водой всегда теплая, когда вам это нужно, и вам никогда не придется сливать воду в канализацию, пока вы ждете, пока она нагреется.

Хотя рециркуляционный насос потребляет небольшое количество электроэнергии, эта стоимость энергии компенсируется экономией воды. В качестве функции энергосбережения большинство рециркуляционных насосов имеют встроенный таймер, который позволяет настроить насос на работу в течение дня, когда вам, скорее всего, понадобится горячая вода. Вы можете выключить насос на ночь, например, когда горячая вода не нужна.

Инструменты и материалы

В комплект рециркуляционного насоса входит большая часть того, что вам нужно, включая обратный клапан и подающие трубки, которые устанавливаются под раковиной.

  • Комплект рециркуляционного насоса (включая гибкие подающие трубки и обратный клапан)
  • Плоскогубцы канальные или трубный ключ
  • Отвертка
  • Ведро и полотенце

Для подключения вашего рециркуляционного насоса потребуется розетка на 120 В. Убедитесь, что рядом с водонагревателем есть доступная розетка. Кроме того, в зависимости от конфигурации водопроводных труб водонагревателя могут потребоваться некоторые сантехнические работы и дополнительные детали для установки рециркуляционного насоса на выпускной трубе горячей воды на водонагревателе.Это наиболее вероятно, когда водонагреватель подключен к жесткому медному трубопроводу, а не к гибкому трубопроводу.

Инструкции

  1. Начните с перекрытия воды на запорных клапанах на трубопроводе холодной воды, идущей в водонагреватель. Этот клапан обычно находится наверху нагревателя. Убедитесь, что поток горячей воды полностью остановлен, открыв кран горячей воды где-нибудь в доме и проверив, течет ли горячая вода. Если запорный клапан не полностью остановил поток, возможно, вам придется перекрыть подачу воды в дом.
  2. Отсоедините гибкий водопровод на горячей стороне водонагревателя, где он входит в водонагреватель. Держите поблизости тряпку, чтобы уловить остатки воды, которые вылезут при отсоединении гибкой трубы. Примечание. Вы можете обнаружить, что эти соединения труб не являются гибкими линиями, а представляют собой жесткие трубы. В таком случае процесс сварки в рециркуляционном насосе будет немного сложнее, но все же возможен.
  3. Наверните насос на горячую сторону водонагревателя.При затягивании убедитесь, что циферблат таймера повернут в сторону, в которой его можно легко отрегулировать. Ленту сантехника можно использовать на резьбе ниппеля водонагревателя, но обычно в этом нет необходимости, если внутри внутренней гайки штуцера насоса есть резиновая прокладка.
  4. Подсоедините линию горячей воды к верхней части рециркуляционного насоса и затяните плоскогубцами. При необходимости можно сделать петлю гибкой лески, но убедитесь, что нет перегибов, которые могут ограничить поток воды.
  5. Теперь подойдите к раковине, которая находится дальше всего от водонагревателя, чтобы установить обратный клапан. Перекройте подачу воды в краны, закрыв оба клапана подачи, управляющие трубами подачи горячей и холодной воды.
  6. Отсоединить трубки подачи крана от запорной арматуры под раковиной. Подготовьте полотенце и емкость для сбора воды, которая может вытечь при отсоединении трубок. Теперь вы подсоедините обратный клапан к трубкам подачи крана.
  7. Прикрутите существующие подводящие трубы, идущие вниз от патрубков смесителя, к двум верхним выпускным отверстиям на обратном клапане, при этом линия горячей воды расположена слева, а линия холодной воды – справа.
  8. Теперь проложите новые трубы подачи воды от обратного клапана к запорным клапанам горячей и холодной воды. Убедитесь, что они подключены к правильным клапанам. Обычно труба с горячей водой находится слева, а труба с холодной водой – справа, когда они выходят из стены или поднимаются через пол.
  9. Плотно подключив новые подающие трубки, вы можете прикрепить обратный клапан к стене с помощью винтов, входящих в комплект.
  10. Включите подачу воды в смеситель для раковины и водонагреватель.Налейте воду в дальнюю раковину, пока весь воздух не выйдет из линий. Перед подключением источника питания к рециркуляционному насосу убедитесь в отсутствии утечек в любом из соединений.
  11. Настройте насос, запрограммировав время, в которое он должен работать. Таймер позволяет настроить работу таким образом, чтобы насос работал тогда, когда больше всего необходима горячая вода.

Если вам когда-нибудь придется перекрыть подачу воды в дом, обязательно отключите насос от сети, чтобы он не сгорел.Когда насос работает, через него должна циркулировать вода. В случае отключения электроэнергии таймер на рециркуляционном насосе необходимо будет сбросить, чтобы он запускался и останавливался в нужное время.

Системы рециркуляции горячей воды: как они работают

В «Разумная сантехника », FHB # 216, главный сантехник Дэйв Йейтс обращается к проектированию водопровода для всего дома. Более совершенная сантехническая техника – это интеграция системы рециркуляции горячей воды .

Система рециркуляции предназначена для почти мгновенного поступления горячей воды в кран. Помимо устранения неудобного ожидания горячей воды, система рециркуляции экономит тысячи галлонов воды в год, вода, которая в противном случае пошла бы в канализацию, когда домовладелец ждал, пока горячая вода перейдет от водонагревателя к крану или насадке для душа. (Для получения дополнительной информации о значении этой экономии воды см. «Устранение дефицита воды домой», FHB # 212.)

Есть два типа систем: те, которые основаны на насосе с электрическим приводом, и те, которые питаются самотеком и основаны на термосифонировании.Насосные системы можно настроить одним из нескольких способов: переключателем, таймером и датчиком движения, который предупреждает систему о начале работы. Усовершенствования в конструкции насоса сделали эти системы более эффективными, чем они были в прошлом (см. Ссылку ниже).

Вот как работает система рециркуляции.

Система управления по запросу

Гэри Кляйн, управляющий директор Affiliated International Management и бывший специалист по энергетике в Энергетической комиссии Калифорнии, говорит, что наиболее эффективный тип рециркуляционной системы использует насос, который приводится в действие переключателем или датчиком движения.Эти системы потребляют наименьшее количество энергии, экономят наибольшее количество воды и имеют самые низкие эксплуатационные расходы. Компромисс в том, что эти системы немного медленнее, чем другие типы.

1. Переключатель или датчик движения, расположенный рядом с каждым приспособлением, включает энергоэффективный циркуляционный насос.

2. В насосе находятся датчик температуры и обратный клапан, предотвращающий попадание воды в обратную линию. Насос перекачивает воду, которая находится в трубопроводе, обратно в водонагреватель. Датчик сообщает насосу, когда горячая вода поступает в самый дальний кран, и отключает насос.В качестве альтернативы датчик может быть размещен на обратной линии сразу после последнего крана в системе и подключен к насосу. Это позволит сократить время работы насоса.

Система с гравитационной подачей

Старший сантехник Дэйв Йейтс любит простоту системы с гравитационной подачей. Система с гравитационной подачей основана на термосифонировании, при котором горячая вода поднимается вверх по системе, а более плотная, холодная вода падает вниз. Чтобы такая система работала, водонагреватель должен располагаться ниже кранов с горячей водой, которые он будет обслуживать.Хотя изоляция труб и короткие участки водопровода помогают снизить потери тепла и потребление энергии в режиме ожидания, эта система потребляет больше энергии, чем другие, поскольку работает 24 часа в сутки. Однако, поскольку нет насосов, которые нужно устанавливать или обслуживать, эта система, возможно, является наиболее удобной для пользователя.

1. Горячая вода поднимается в верхнюю часть системы.

2. Вода, которая охлаждается в системе, тяжелее и плотнее подаваемой горячей воды и падает через обратную линию в самую низкую точку системы – водонагреватель.

3. Обратный клапан предотвращает попадание воды из водонагревателя обратно в обратную линию.

4. Холодная вода нагревается и циркулирует по линиям горячего водоснабжения, начиная процесс термосифонирования заново.

Подробнее о рециркуляции горячей воды:

Плата за рециркуляцию горячей воды – Новая насосная технология делает рециркуляцию горячей воды более эффективной, чем когда-либо.

Устранение проблемы с горячей водой – Этот обзор вопросов и ответов от Green Building Advisor исследует проблему с горячей водой в системе с рециркуляционным насосом.

Горячая вода без потерь холодной – Мэтт Райзингер описывает, как насос для горячей воды Metlund D-Mand Instate может вылечить слабое место, характерное для систем рециркуляции.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Системы рециркуляции горячей воды для бытового потребления: падение давления

Назначение системы рециркуляции воды для бытового потребления – подавать горячую воду рядом с приборами в периоды отсутствия водоснабжения.Если кто-то использует горячую воду в соседней комнате, квартире или технологическом процессе, горячая вода находится достаточно близко к вашему прибору, поэтому горячая вода будет доставлена ​​за секунды, а не за минуты. Сегодняшняя газета Р. Л. Деппманн в понедельник, утренняя минута рассматривает простую тему – расчет падения давления.

Поток воды в системе рециркуляции действительно необходим, когда в системе нет потребности. Необходимый расход в системе рециркуляции определен в последней статье.Падение давления при небольшом расходе при отсутствии нагрузки можно рассчитать аналогично закрытой гидравлической системе. Не обращайте внимания на высоту и размер возвратной трубы для разумной скорости и падения давления. Трубопровод подачи горячей воды обычно можно не учитывать, поскольку расход без потребности будет иметь небольшой перепад давления в трубопроводе подачи. Исключение составляют редукционные клапаны, но это будет рассмотрено в следующей статье. Падение давления будет в обратном трубопроводе. Определите падение давления на самом длинном или наихудшем участке трубы и добавьте любые падения давления оборудования при расходе рециркуляции.

Определение напора для рециркуляционного насоса

В нашем примере с прошлой недели было 4-этажное коммерческое здание. В подвале имелась линия горячей воды длиной 4 дюйма и длиной около 300 футов. Было четыре 2-дюймовых стояка для горячей воды на высоте 80 футов каждый, и каждый стояк на каждом этаже имел около 100 футов отвода при использовании трубы менее 1 дюйма. Общий расход составлял 8 галлонов в минуту с 1/2 галлона в минуту на возврат.


Расчеты падения давления приведены ниже для 13 футов. Если бы мы использовали эмпирическое правило: 4 фута на 100 перепадов давления, умноженных на 480 футов трубы, наше решение было бы более 20 футов напора.

Часы для необычных разнообразных нагрузок

Одно слово предостережения относительно головки насоса. Иногда возникает такая конструкция, в которой падение давления в питающей магистрали добавляется к напору насоса. Если система имеет довольно постоянную нагрузку рядом с водонагревателем в то время, когда остальная часть здания не использует воду, мы можем добавить дополнительный напор насоса.

Проект, о котором я думаю, был независимым жилым домом, в котором использовалась подача 140 ° F со смесительными клапанами на месте использования вместо главного смесителя.Температура 140 ° F пошла в прачечную и кухню из того же источника, что и комнаты. В данном случае было 100 футов трубы при давлении 3 фунта на кв. Дюйм на 100, которые работали рано утром. Инженеру пришлось увеличить напор циркуляционного насоса. Проблема исчезла бы, если бы для этой нагрузки был отдельный источник питания с собственным рециркуляционным насосом. В нашем примере мы предположим, что этой необычной ситуации не существует.

Таким образом, наш насос будет выбран для скорости 8 галлонов в минуту на высоте 13 футов. Программа Bell and Gossett ESP-PLUS предлагает множество решений.В качестве стандартного подкачивающего насоса мы могли бы выбрать насос B&G PL-30B с бессвинцовым корпусом из бронзы с фланцами 1-1 / 4 дюйма, используя 1/12 л.с., 115/60/1. Мы также можем выбрать трехскоростной циркуляционный насос NBF-25, если мы почувствуем, что напор насоса может быть слишком большого размера.

Если инженер хотел использовать насос Smart ECM, выбрал бы 1/12 HP Ecocirc®-XL N 20-35 с корпусом из нержавеющей стали. Этот насос будет стоить примерно в 4 раза дороже, чем стандартный бустер, но устранит перегрев и снизит скорость при использовании в здании.

На следующей неделе мы рассмотрим управление циркуляционным насосом.

Ознакомьтесь с остальной частью серии «Проектирование рециркуляционных систем горячего водоснабжения»:

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации.Если у Вас возникнут вопросы, обращайтесь к нам.

Циркуляционные насосы горячей воды по запросу


• кран • Активировано • Умная • Technology ™

Включите любой кран с горячей водой на 1 секунду, а затем выключите его. запустить систему.Через 30-45 секунд горячая вода будет жду вас, когда вы снова включите кран.

Тупик Сантехника:

Тупиковая сантехника описывает полностью закрытую водопроводную трубу, которая не ведет ни к чему, кроме последнего приспособления, которое она обслуживает.

Большинство домов имеют тупиковую водопроводную сеть и могут включать 2 или более тупиковых линий.

В наших циркуляционных насосах для горячей воды по запросу используется насос с активированным потоком для возврата холодной воды в подвод горячей воды к водонагревателю через имеющуюся холодную воду линий.

Экономия воды, времени и денег!



Выделенные линии рециркуляции:

В доме со специальной возвратной линией есть 1 дополнительная водопроводная линия, которая идет от самой дальней точки горячей воды обратно к водонагревателю.

Он предназначен для циркуляции горячей воды и не обеспечивает подачу воды к каким-либо приборам.

Наши специализированные системы циркуляции обратной линии снижают затраты на электроэнергию, экономят воду и практически исключают утечки из мелких отверстий.

Экономия воды, энергии и денег!


  • Один рециркуляционный насос горячей воды обеспечивает более быструю подачу горячей воды для всего дом
  • Активируется при включении любого крана горячей воды в доме
  • Работает с баком или без баковых водонагревателей
  • Простая установка за один час
  • Устанавливается в стороне от водонагревателя
  • Уменьшает счет за воду и не влияет на счет за газ
  • Работает с баком или без баковых водонагревателей
  • Автоматизирует линию циркуляции горячей воды без таймеров и кнопок
  • Активируется при включении любого крана горячей воды в доме
  • Простая установка за один час
  • Может заменить существующий насос или установленный на нем водонагреватель
  • Снижает затраты на энергию (природный газ, пропан, мазут)

  • «Руководство по выбору продукции»


    Наш первый и единственный вопрос отделяет тех, кто тратит воду впустую те, которые тратят энергию.Если вы уже знаете это или другое – ваша проблема, продолжайте и нажмите на ссылку, которая приведет вас на соответствующую страницу продукта. Для тех, кто любит подробности к каждому ответу прилагается краткое описание.

    Q: Вы получаете горячую воду «мгновенно» или «ждете вечно», наблюдая, как вода стекает в канализацию?

    «Жди вечно»

    Вы когда-нибудь спрашивали себя: «Как мне быстрее получить горячую воду?».

    Наши тупиковые продукты для резервуарных и безрезервуарных водонагревателей являются доступными и простыми в установке решениями.

    Многие из наших клиентов ненавидят тратить воду впустую или у них нет времени на то, чтобы стоять и ждать или терпеть не могу тратить деньги. Фактически, для большинство наших клиентов это все вышеперечисленное.

    Водонагреватели располагаются в гаражах или на чердаках сбоку от жилой дом.Обычно одна или несколько ванных комнат или кухни расположен далеко от места, где нужна горячая вода.

    Мы слышали жалобы клиентов на придется ждать от 45 секунд до 3 или 4 минут или даже дольше.

    Вам больше не нужно ждать. В типичном доме может быть горячая вода. 30–45 секунд или меньше, не теряя зря!

    «Мгновенно»

    Наши клиенты, ответившие на этот вопрос «мгновенно», сказали нам они любят удобство быстрого получения горячей воды, но знают свои счет за электроэнергию намного выше, чем нужно.

    Они тратят энергию так, что в нескольких случаях каждый день нужна горячая вода, им не нужно ее ждать.

    Некоторые даже сказали, когда они спросили своего сантехника, почему горячая вода Линия протекает, они сказали, что это потому, что циркуляционный насос работает на всех время и предложил выключить его.

    Если вы просто выключите насос, вы снизите свой счет за электроэнергию и уменьшите вероятность утечки, но вы начнете тратить воду впустую, пока Подожди.Лучшее решение – включать насос только тогда, когда вам нужно. горячая вода, которая обычно составляет менее 2–3% времени.

    Вы можете получить горячую воду быстро, не тратя энергию, и практически Устраните точечные протечки в трубах с горячей водой.


    Решение: Решение:

    Примечание : Вы можете получить горячую воду слишком быстро.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
