как подключить котел к генератору
И Вы читаете эту статью по двум причинам:
- у Вас уже есть котел и генератор, и котел не хочет работать с генератором, при этом газовая горелка пытается зажечься, но через 3-5 секунд гаснет.
- Вы только планируете купить генератор, для питания котла в случае аварии централизованного электропитания.
Причина одна – отсутствие твердого нуля на генераторе. В составе каждого современного котла есть устройство, контролирующее наличие пламени в камере сгорания. Это называется “газ-контроль”. Принцип работы заключается в непрерывном измерении тока ионизации, протекающем между металлическим штырем, изолированным от корпуса горелки и самим корпусом камеры сгорания. На штырь подается “фаза”, а фаза – это 220 вольт по отношению к “земле”, а корпус – это “земля” – 0 вольт. Плата управления котлом измеряет величину тока ионизации, и если он в допустимых пределах – то все нормально, газ подается, пламя есть, газ сгорает, опасности нет.
В Генераторах, не имеющих нуля, на выходе присутствует синусоидальное напряжение амплитудой 220 вольт, но это напряжение или как правильнее сказать, разница потенциалов, присутствует между двумя “дырками” в выходной розетке. А если измерить вольтметром разность потенциалов между “корпусом” генератора и каждой из “дырок” розетки, то 220 вольт не получится – а тестер будет показывать 110 и 110 вольт на холостом ходу, и например 50 и 170 вольт под нагрузкой. Если вилку питания от газового котла воткнуть в такой генератор, то на штырь будет подаваться не 220 вольт, а 110. Этого напряжения будет недостаточно для нормального значения тока ионизации и сработает система газ-контроля.
Что делать? Вывод напрашивается такой – необходимо просто одну из дырок выходной розетки генератора соединить с нулем (нулевой шиной дома).
Но так делать нельзя для инверторных генераторов- нулевая шина соединяется на вводе в дом с земляной шиной. Поэтому получится, что Вы коротите один из выходов в розетке на тот же корпус генератора, т.к. корпус генератора по правилам эксплуатации должен быть заземлен. В этом случае высока вероятность выхода из строя катушки генератора.
Выход только один – установка развязывающего трансформатора. Схема соединения показана на рис. Физически мы разделяем выходную цепь генератора от входной цепи котла и имеем полное право соединить один из выходов трансформатора с нулевой шиной дома. На катушки генератора такое соединение уже никак негативно не повлияет. Еще один плюс в при установке развязывающего трансформатора заключается в его свойствах сглаживать резкие скачки напряжения. Трансформатор – это катушка, а катушка это индуктивность, а индуктивность всегда сопротивляется резкому нарастанию (фронту) сигнала.
Специалисты компании BAXi ссылка на сайт форума производителя котлов BAXI советуют решить эту проблему применением специально разработанного устройства Teplocom GF.
Подключение котла отопления от генератора. Схема подключения
Для полноценного существования загородный дом помимо общего питания от основной электрической сети должен быть обеспечен альтернативными источниками электропитания. Здесь наиболее популярным и общедоступным считается бытовой генератор.
Для того чтобы ваш дом не остался без электричества, во время аварийной ситуации, рассмотрим вариант установки АВР (автоматического включения резерва) для перевода питания с электрической сети на генератор.
Если быть точным, то это действие будет называться автоматикой восстановления действующего электропитания.
Стандартный запуск генератора в работуРис.№1. Трехфазная схема автоматического восстановления рабочего электропитания от бытового генератора.
Для запуска генератора предусмотрен кнопочный пост с кнопками «пуск» (КВ) и «стоп» (КО). Реле РКН выполняет функцию блокирующего элемента цепи.
При исчезновении основного питания требуется провести некоторые самостоятельные действия, чтобы запустить генератор. Подойдя к генератору, проверяем наличие топлива в баке, состояние масляной системы, свечей зажигания. Включаем ключ зажигания, открываем топливо и воздушную заслонку, начинаем запускать. После запуска, включаем вводной автомат и кнопку «пуск». Автоматическое включение получается весьма условное.
После подачи основного питания, включается реле контроля напряжения, катушка ПМ2 разрывает цепь, команда об отключении ПМ дает возможность запуска пускателя на основном вводе ПМ1. После этого останавливаем двигатель генератора. Это так называемая упрощенная схема запуска резервного генератора.
Рис. №2. Трехфазная схема автоматического включения генератора в сеть
Схема дополнена некоторыми добавочными элементами. Реле РКН1 – контролирует напряжение в главной питающей линии, оно замыкает цепь подачи напряжения от аккумулятора к стартеру (РКН12), а также служит замыкания цепи зажигания (РКН13).
После пуска генератора и появления величины напряжения удовлетворяющим всем требованиям, реле РКН2 подает питание на пускатель ПМ2, он подает питание потребителю.
Восстановление питания осуществляется за счет РКН1. Контакт РКН4 прерывает катушку РКН2. Контакт РКН1 2 служит для разрыва цепи зажигания от двигателя к генератору.
Генератор, электрическая сеть и автоматический отопительный котелСтандартный генератор, сконструированный по классической схеме, вырабатывает пилообразную синусоиду сетевого напряжения, поэтому желательно для котла обогрева использовать инверторный генератор, выдающий напряжение в виде чистого синуса (волна). Частота от обычного генератора вырабатывается со значением отличным от промышленной частоты сети переменного напряжения в 50Гц. Напряжение также отличается от стандартного напряжения 220В. А многим, например, газовым отопительным котлам необходимо напряжение с четко выраженной нейтралью и фазой., в обычных же генераторах четкая фаза отсутствует.
Для котлов, которые работают на дизтопливе, необходимо заземление. Для полноценного подключения котла от резервной цепи, желательно, чтобы генератор был инверторного типа. Его конструкция выдает чистую синусоиду напряжения.
Для качественного подключения отопительного котла от генератора необходимо использовать ИБП, и лучше, если он будет с двойным преобразователем. Есть возможность установить источник питания со встроенными батареями или аккумулятором, в этом случае ИБП будет выполнять функцию преобразователя переменного тока, что даст возможность пользователю выиграть несколько минут для запуска генератора и для того чтобы сохранить беспрерывный режим работы отопительного котла. Тот же генератор можно использовать как зарядное устройство для аккумуляторных батарей.
Котел и циркулярный насос, его наличие в отопительной сети необходимо, не выйдут из строя после того как пойдет питание от генератора, но такая вероятность тем не менее присутствует, она всегда возрастает при периодическом использовании генератора для питания котла.
Рис.№3.Схема подключения отопительного газового котла от генератора через ИБП.
Идеальный вариант ИБП on-line типа, Его плюсы:
- Напряжение на систему отопления будет поступать беспрерывно.
- Отопительный котел имеет четко обозначенную нейтраль и фазу, это необходимо для котлов с датчиком горения.
- Синусоида напряжения имеет чистый вид.
- Превосходная стабилизация напряжения сети, ИБП справляется с задачей ограждения от высокочастотных импульсов и помех от сварочного оборудования.
- Возможность справляться с повышением качества сетевого напряжения без стабилизатора напряжения.
- Увеличение времени автономной работы с аккумуляторами до нескольких суток, особенно если установить аккумуляторы большой емкости.
Правила безопасности, необходимые к выполнению при эксплуатации генератора питающего отопительный котел.

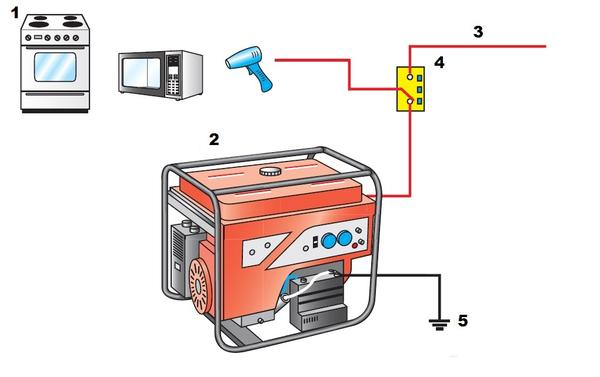

Схемы подключения нагрузки от генератора- Корпус генератора целесообразно заземлять, можно объединить вместе с проводом РЕ.
Рис. №4. Способ заземления генератора.
- Для получения явно выраженного фазного и нулевого провода, вывод генератора объединяется с заземляющим проводником.
Рис..№5.Схема, демонстрирующая, как вывод генератора объединяется с заземлением.
- Запрещено совмещать рабочий нулевой провод с нулевым защитным проводом в сети постоянного и однофазного тока. Для выполнения задачи нулевого защитного проводника необходимо использовать третий провод.
- Оптимальная схема подключения генератора состоит в проведении заземления независимым проводником. Защитный провод ведется к нагрузке через розетку расположенную на электрическом щите. Фазный провод в контакте разъема (розетки) шунтируется, чтобы избежать неустойчивого контакта. Схема приобретает такой вид.
Рис. №6. Завершающая схема подключения генератора с нагрузкой.
Таким образом, главное при подключении отопительного котла от бензинового или дизельного генератора выбрать правильную модель и подобрать ИБП, для того чтобы на выходе была правильная синусоида напряжения.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Что вам нужно знать
Последнее обновление: 21 апреля 2023 г., Род Оливарес
Последнее, с чем вы хотите иметь дело зимой, — это отключение электричества, которое может сделать ваш котел бесполезным.
Без работающего котла вы останетесь без источника тепла, а посреди зимы это может быть разрушительным для вас и вашей семьи.
Наличие резервного источника питания , такого как портативный генератор, может быстро обеспечить резервное питание вашей печи.
Сколько ватт потребляет котел?
Перед покупкой первого генератора, который вы увидите, важно выяснить, сколько ватт требуется вашему котлу. Это позволит вам найти генератор, который может легко питать котел и, при необходимости, другие аксессуары.
безопасно.
Теперь, когда вы знаете, сколько ватт вам нужно, вы можете приступить к поиску идеального генератора.
Большинство стандартных бытовых котлов имеют мощность 1500-2000 Вт в зависимости от размера котла.
В некоторых больших домах может быть несколько котлов.
Я знаю, что это может немного сбивать с толку, поэтому я собираюсь разобрать это для вас, чтобы помочь вам лучше понять, как точно определить свои потребности в мощности.
Если ваш котел работает на 1500 Вт, вам понадобится генератор, рассчитанный на 1500 рабочих Вт или более .
Я предлагаю приобрести тот, у которого немного больше рабочих ватт, чем вам нужно , на всякий случай.
В большинстве случаев я видел, как домовладельцы используют 500-1000 ватт сверх того, что им нужно, чтобы питать небольшие приборы, сохраняя при этом бойлер постоянно включенным.
Пусковые ватты VS Рабочие ватты
Изучая генераторы, вы заметите, что есть два разных рейтинга: пусковые ватты и рабочие ватты .
Хотя термины в основном определяют их, я собираюсь немного углубиться в Немного подробностей о каждом, чтобы дать вам лучшее понимание того, насколько важно знать, что вы покупаете.
Рабочие ватты , также известные как номинальные ватты, являются наиболее популярным показателем, используемым для измерения выходной мощности генератора.
Это максимальное количество ватт, которое генератор может производить для поддержания работы вашего устройства.
Например, если у вас есть котел мощностью 2000 Вт, вам понадобится генератор мощностью не менее 2000 Вт, чтобы поддерживать его работу.
Пусковая мощность , мощность, которая всегда больше номинальной мощности, представляет собой количество ватт, которое генератор может произвести за несколько секунд для запуска приборов.
Потребляемая мощность возрастает при запуске устройств с электроприводом, таких как холодильник или большие инструменты.
Это наибольшая мощность, которую может производить генератор, но он не может постоянно работать на этой мощности .
Средняя мощность котла?
Из-за представленных на рынке котлов различных размеров трудно точно определить, какой генератор лучше всего подходит для вас, не глядя на точные характеристики вашего котла.
Как обсуждалось ранее, в большинстве домов с малым размером 9Однокотловая установка 0012 работает в диапазоне 1500-2000 Вт.
Чтобы узнать, что именно вам нужно, проверьте на своем котле бирку производителя или найдите номер модели в Интернете, чтобы получить точную требуемую мощность.
Потратьте немного больше времени на исследования, если вам нужно, так как неверные предположения могут дорого обойтись.
Два портативных генератора для небольших котлов
Чтобы обеспечить адекватное питание вашего котла в случае следующего отключения электроэнергии, вам понадобится портативный генератор, способный справиться со спросом.
Вот два хороших варианта:
1. Инвертор Honda EU2200i (пусковая мощность 2200 Вт, рабочая 1800)
Со средней мощностью котла, требующей около 1500-2000 Вт, эта Honda EU2200i обеспечивает именно это и даже больше!
Это очень важно, если вы пытаетесь подключить не только котел.
Поскольку вам, скорее всего, придется брать этот генератор и спешить, встроенная ручка и легкая конструкция — отличные характеристики этого генератора Honda.
Простая в использовании панель управления также упрощает и ускоряет настройку.
Один из важнейших факторов при поиске портативного генератора — уровень шума.
Из-за расположения котла вам, скорее всего, придется учитывать шум генератора как для вас, так и для ваших соседей.
Только 48-57 дБа, вы можете быть уверены, что это будет один из самых тихих, которые вы можете получить.
- Нажмите здесь, чтобы прочитать мой полный обзор генератора Honda EU2200I
2. Westinghouse iGen2200
В том же диапазоне мощностей, что и Honda EU2200i, Westinghouse предлагает генератор, который также отлично подходит для питания котла с их инверторным генератором iGen2200.
При стартовой мощности 2200 Вт и рабочей мощности 1800 Вт у вас должно быть более чем достаточно выходной мощности для котлов мощностью 1500 Вт.
Это дает вам возможность одновременного питания других устройств.
Нужно использовать этот генератор рядом с другими домами? Без проблем!
Уровень шума 52 дБа является фаворитом покупателей, так как он очень удобен для соседей .
Благодаря большому баку объемом 1,2 галлона iGen2200 может работать до 12 часов при нагрузке 25 %.
Конечно, с бойлером вы, скорее всего, будете использовать около 80% нагрузки, при этом время работы уменьшится.
Этот генератор оснащен режимом эффективности , который можно включить для максимальной эффективности использования топлива.
- Нажмите здесь, чтобы прочитать мой полный обзор генератора Westinghouse Igen2200
Многим котлам требуется больше мощности
В зависимости от типа и размера вашего котла вам может потребоваться большая мощность. Электрические водонагреватели нередко имеют мощность в диапазоне 5000 или даже 10 000 Вт.
Вы можете найти генераторы мощностью около 5000 Вт здесь и 10 000 Вт здесьЗаключение
Обеспечение безопасности и тепла для вас и вашей семьи является приоритетом номер один во время отключения электричества или стихийного бедствия.
Важно иметь подходящее оборудование заранее.
Котел может легко питаться от переносного генератора, если вы примете надлежащие меры предосторожности при выборе генератора нужного размера и безопасном подключении.
Всегда проверяйте требуемую мощность вашего котла и характеристики мощности генератора, который вы хотите использовать, чтобы избежать возможных травм.
Пишите в комментариях, если у вас есть вопросы по питанию котла переносным генератором!
Скотт
Скотт Крагер купил сайт generatorgrid.com летом 2020 года и быстро начал покупать все генераторы на свете! В настоящее время у него более дюжины генераторов, и их число быстро растет. Он живет в Портленде, штат Орегон, недалеко от своей семьи и друзей.
GeneratorGrid.com — это независимая аналитическая компания. Я не связан ни с какими производителями и не принимаю платные обзоры. Когда вы покупаете по моим ссылкам, я могу заработать комиссию, которая поможет мне приобрести больше генераторов для тестирования. – Скотт Крагер
Установка природного газа для вашего генератора – grenergy-us
Если бы меня спросили, какие десять вопросов я чаще всего получаю по электронной почте или по телефону, я бы сказал, что это должен быть номер один. «Как я могу подключить природный газ из моего дома к моему генератору?»
“Что делать, если у меня уже есть выход NG для моего гриля-барбекю? Могу ли я использовать его для подачи NG к моему генератору?”
Нам нужно на минутку отступить и подумать на техническом уровне, прежде чем забегать слишком далеко вперед.
это вопросы ВЫ должны спросить себя, прежде чем продолжить.
Чтобы быстро ответить на ваши вопросы, посмотрите видео выше. Для получения дополнительной информации, пожалуйста, продолжайте читать ниже.
———————————————— ————————————————– ——–
Номер 1.) Металлическая труба какого размера проходит в вашем доме от газового счетчика до всех ваших газовых приборов? Это 1 дюйм, 3/4 дюйма, 1/2 дюйма, 3/8 дюйма или 1/4 дюйма?
Номер 2.) У вас уже есть розетка NG для вашего гриля-барбекю? Какой размер трубы и фитинга? Это 1 дюйм, 3/4 дюйма, 1/2 дюйма, 3/8 дюйма или 1/4 дюйма?
Номер 3.) Сколько газовых приборов используется совместно на одной газопроводе, идущей к
Номер 4.) Имеет ли счетчик NG достаточную выходную мощность (БТЕ) для питания генератора и любого другого газового прибора в доме?
Номер 5.
) Как далеко от дома генератор будет размещен?
Номер 6.) Будете ли вы запускать два генератора от одной розетки NG?
Номер 7.) Ваша система NG настроена на 0,25 фунтов на квадратный дюйм? Что ” 4 унции давления на квадратный дюйм” или 7 водяных столбов “дюймов водяного столба”
Число 8.) На какой высоте находится ваш дом? 5000 футов над уровнем моря или ниже?
Номер 9.) В вашем районе подача природного газа была стабильной, без перебоев?
Номер 10.) Как часто вы будете использовать свой генератор в любом случае?
Как вы можете видеть из приведенного выше списка, это не простой ответ для типичного потребителя, а также не прямой ответ, когда я получаю вопросы о подключении NG
Вот почему на YouTube очень мало видео DIY для NG монтировать. Это потому, что техническое «ноу-хау» очень высокое. Это означает, что вам почти нужно быть сантехником, чтобы понимать размер фитинга, размер трубы и правильное подключение оборудования.
Q1.) Металлическая труба какого размера проходит в вашем доме от счетчика газа до всех ваших газовых приборов? Это 1 дюйм, 3/4 дюйма, 1/2 дюйма, 3/8 дюйма или 1/4 дюйма?
A.) Если ваши трубы начинаются с больших размеров и уменьшаются до 3/8 ” или меньше, у вас не будет достаточного объема потока топлива для вашего генератора. Думайте об этом, как о беге на марафонскую дистанцию, когда вы дышите, бросая соломинку. На плохом снаряжении далеко не уедешь.
Q2.) У вас уже есть розетка NG для вашего гриля-барбекю? какой размер трубы и фитинга? Это 1 дюйм, 3/4 дюйма, 1/2 дюйма, 3/8 дюйма или 1/4 дюйма?
A.) Большинство размеров выходного патрубка для подключения гриля-барбекю имеют размер 1/4 дюйма. Это слишком мало и ограничивает использование генератора. . Газоотводное отверстие 1/2 дюйма обеспечит больший поток топлива для генераторов мощностью 3000 Вт или выше.
Q3.
) Сколько газовых приборов используется совместно на одной трубе NG, идущей к вашему выходу NG?
A.) НЕ НЕ отсоединяйте линию природного газа от нагревателя резервуара для горячей воды или нагревателя печи. Я рекомендую подключиться к топливопроводу у газового счетчика или в любом месте выше по течению перед любым газовым прибором. *См. фото ниже
Причина, по которой я говорю, что его нужно отводить выше по потоку, заключается в том, что если какое-либо из ваших газовых устройств сработает, а вы будете отводиться ниже по потоку от этих устройств, это нарушит подачу топлива к вашему генератору, что уменьшит производительность генераторной установки.
Это ничем не отличается от того, что два человека одновременно принимают горячий душ в вашем доме и не думают, что вода станет холодной после 10 минут использования. То же самое происходит, когда двое ваших детей используют фен, подключенный к одной электрической розетке, и не ожидают, что автоматический выключатель сработает.
Оба эти примера являются «сбоями», которые могут вызвать проблемы с производительностью вашего генератора, вы не можете избежать их на 100%, но цель состоит в том, чтобы свести к минимуму сбои.
Q4.) Достаточно ли выходной мощности счетчика природного газа (БТЕ) для питания как генератора, так и любого другого газового прибора в доме?
A.) Вы можете найти этот рейтинг на этикетке газового счетчика. Если нет, то лучше проконсультироваться с вашей газовой компании. Чтобы узнать, сколько БТЕ потребляет генератор, средний рейтинг составляет 2500 БТЕ на каждую 1 лошадиную силу.
Q5.) На каком расстоянии от дома будет располагаться генератор?
A.) Вы можете использовать шланг с внутренним диаметром 3/8″ на расстоянии до 10 футов, при длине до 50 футов потребуется шланг с внутренним диаметром 1/2 дюйма для поддержания постоянного объема подачи топлива.
Нужно больше? Для 50-100 футов потребуется шланг с внутренним диаметром 3/4 дюйма, а для 100 футов и более потребуется шланг с внутренним диаметром 1 дюйм.
Q6.) Будете ли вы запускать два генератора от одной розетки NG?
A.) Размер трубы и фитинга должен быть соответствующим, чтобы обеспечить достаточную мощность потока топлива для обоих генераторов.
Q7.) Ваша система NG настроена на 0,25 фунтов на квадратный дюйм? Что составляет “4 унции давления на квадратный дюйм” или 7 водяных столбов “дюйм водяного столба”
A.) Настройки регулятора нагрузки и регулировки топлива установлены на 0,25~0,50 фунтов на квадратный дюйм давления. Любое большее значение вызовет проблемы с производительностью генератора или повреждение регулятора нагрузки. Позвоните местному сантехнику, чтобы проверить ваш счетчик.
Q8.) На какой высоте находится ваш дом? 5000 футов над уровнем моря или ниже?
A.) На каждые 1000 футов над уровнем моря мощность двигателя снижается на 4%.
Имейте в виду, что на высоте 5000 футов воздух намного разрежен, что снижает мощность двигателя. Для этого мы рекомендуем использовать пропан в качестве основного источника топлива, так как содержание BTU намного выше, что приводит к лучшей производительности.
Q9.) В вашем регионе бесперебойная подача природного газа не прерывалась?
A.) В холодное время года в вашем районе будет большой спрос на природный газ, что может вызвать небольшую потерю объема или давления ПГ в вашем генераторе. Это повлияет на выходную мощность и работу двигателя генератора. Если вы заметили, что ваш генератор не поддерживает максимальную производительность в это время, пропан будет единственным решением. В худшем случае бензин всегда можно использовать во время чрезвычайной ситуации.
Q10.) Как часто вы будете использовать свой генератор в любом случае?
A.) Если нет существующего выхода NG, необходимо будет выполнить первоначальную работу, чтобы запустить NG правильно и эффективно.
