Подключение бойлера бакси к котлу бакси – Как подключить бойлер “Бакси” к напольному котлу?

Особенности котлов BAXI SLIM

  >    >    >    >    >    >

Особенности котлов BAXI SLIM

ЧУГУННЫЕ ГАЗОВЫЕ КОТЛЫ BAXI SLIM

• чугунный теплообменник

• электронная модуляция пламени

• самодиагностика

• погодозависимая автоматика

• устойчивая работа при низких давлениях газа





ОСОБЕННОСТИ КОТЛОВ BAXI «SLIM»

Ширина всех одноконтурных моделей всего 35 см.

ШИРОКИЙ МОДЕЛЬНЫЙ РЯД

ТОЛЬКО ДЛЯ ОТОПЛЕНИЯ

• SLIM 1.230 Fi 23 kW, закр. камера, насос и расшир. бак

• SLIM 1.300 Fi 30 kW, закр. камера, насос и расшир. бак

• SLIM 1.230 FiN 23 kW, закр. камера, без насоса

• SLIM 1.300 FiN 30 kW, закр. камера, без насоса

• SLIM 1.150 i 15 kW, откр. камера, насос и расшир. бак

• SLIM 1.230 i 23 kW, откр. камера, насос и расшир. бак

• SLIM 1.300 i 30 kW, откр. камера, насос и расшир. бак

• SLIM 1.230 iN 23 kW, откр. камера, без насоса

• SLIM 1.300 iN 30 kW, откр. камера, без насоса

• SLIM 1.400 iN 40 kW, откр. камера, без насоса

• SLIM 1.490 iN 49 kW, откр. камера, без насоса

• SLIM 1.620 iN 62 kW, откр. камера, без насоса



С БОЙЛЕРОМ ДЛЯ ПРИГОТОВЛЕНИЯ ГОРЯЧЕЙ ВОДЫ

• SLIM 2.300 Fi 30 kW, закр. камера, насос и расшир. бак

• SLIM 2.230 i 23 kW, откр. камера, насос и расшир. бак

• SLIM 2.300 i 30 kW, откр. камера, насос и расшир. Бак



БОЙЛЕРЫ К КОТЛАМ BAXI «SLIM»



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



UB80(INOX)             UB 120(INOX)

Номинальная тепловая мощность (кВт)                            28,5/(33)                     33,7/(33)

Емкость бойлера (л)                                                            80                               120

Количество воды в теплообменнике (л)                           3,5                              5,5

Максим. давление воды контура ГВС (бар)                     6                                 6

Регулирование температуры (°C)                                      10 - 65                        10 - 65

Напряжение/мощность электропитания                                230V/120W                230V/120W



ИНДИКАЦИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ

ЧУГУННЫЙ ТЕПЛООБМЕННИК

Изоляция теплообменника выполнена из стекловолокна с двойной алюминиевой пленкой

Объем теплообменника

3 элемента:                            9 л

4 элемента:                            11,8 л

5 элементов:                          14,6 л

6 элементов:                          17,4 л

7 элементов:                          20,2 л

9 элементов:                          25,8 л


ЭЛЕКТРОННАЯ ПЛАТА

ДАТЧИК ТЯГИ – ТЕРМОСТАТ (для котлов с естественной тягой)

При срабатывании датчика тяги горелка блокируется.

Перезапуск: при помощи основного переключателя (на короткое время установить переключатель в положение R)

- Нормально замкнутые контакты (230 В)

- Температура срабатывания: 70 ± 5°C

- Температура возврата < 53 ± 4°C





Модели 1.400 - 1.490 - 1.620 i (стабилизатор тяги поставляется в отдельной коробке)

ПОДКЛЮЧЕНИЕ БОЙЛЕРОВ КОСВЕННОГО НАГРЕВА BAXI С ДАТЧИКОМ NTC



ПОДКЛЮЧЕНИЕ «ЧУЖИХ» БОЙЛЕРОВ КОСВЕННОГО НАГРЕВА



ПРИМЕРЫ СОВМЕСТНОЙ РАБОТЫ КОТЛОВ BAXI SLIM



Условные обозначения:

БР – бак расширительный;

БП – байпас регулируемый;

ВЗ – вентиль запорный;

ВО – воздухоотводчик автоматический;

ЗВ – зона отопления высокотемпературная;

ЗН – зона отопления низкотемпературная;

КО – клапан обратный;

КП – клапан предохранительный;

КС – клапан смесительный;

М – манометр;

Н1, Н2, Н3, Н4 – насосы зональные;

НБ – насос бойлера;

НК1, НК2, НК3 – насосы котловые;

HP – насос рециркуляционнный;

ТБ – термостат бойлера;

ТК1, ТК2 – термостаты комнатные.



Условные обозначения:

БП – байпас регулируемый;

В – вентиль запорный;

ДН – датчик наружной температуры;

ЗВ – зона отопления высокотемпературная;

ЗН – зона отопления низкотемпературная;

КО –клапан обратный;

КП – клапан предохранительный;

КС – клапан смесительный;

Н1 – зональный насос;

НБ – насос бойлера;

НК1, НК2 – насосы котловые;

HP – насос рециркуляционнный;

ТБ – термостат (или датчик температуры) бойлера.



teplo.kr-company.ru

Подключение бойлера к котлу Slim Основные моменты

Подключение бойлера к котлу Slim
Основные моменты:

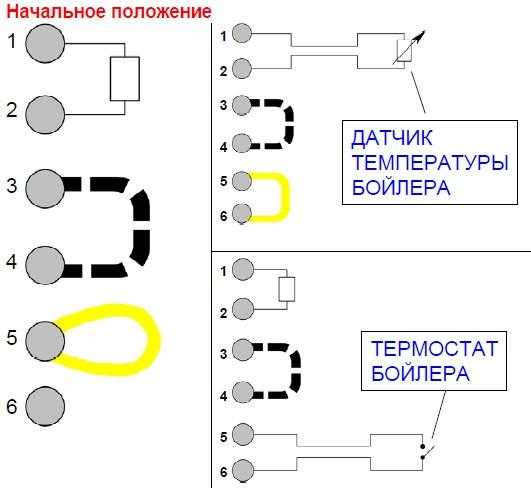

      • схема управления котлом (плата управления) работает по двум параметрам – запрашиваемая температура (положение ручки термостата на панели управления котлом) и температура носителя (сопротивление датчика NTC). Если запрашиваемая температура больше на 5 градусов измерянной датчиком NTC, плата управления дает команду на нагрев носителя либо в СО, либо в ГВС. Это программа действий на выполнение поставленной задачи – нагреть воду в бойлере до заданной ручкой термостата котла или бойлера температуры и отключить нагрев по сопротивлению датчика температуры, т. е. когда задача выполнена.

      • важно знать состояние контактов А11 (на плате управления для подключения программатора ГВС, который замыкает или размыкает эти контакты) – когда они замкнуты, функция ГВС в котле работает, разомкнуты – не работает. По сути, через эти контакты бойлер может управлять котлом.
        По аналогии как комнатный термостат управляет котлом в режиме отопления.


Исходя из этого возможны два варианта управления нагревом воды в бойлере
Работа по датчику NTC бойлера.

      • на контакты А5(2, 4) подключаем датчик температуры бойлера (NTC бойлера), предварительно удалив резистор 10 ком, который может висеть прямо на этих контактах или на соединительной колодке (к. 1, 2), и замкнув между собой контакты разъема А11(на соединительной колодке к. 5, 6).

      • Так как электронные платы у одноконтурных и двухконтурных котлов серии SLIM одинаковы, то для подсоединения внешнего бойлера к одноконтурному котлу серии SLIM можно также использовать встроенный потенциометр ГВС на плате. В этом случае ручка регулирования температурой ГВС будет находиться на панели управления котла.

Дополнительно заказываются следующие компоненты.

Pos/

поз. на чертеже



Описание

Code/
Код

131

Датчик температуры (NTC)

8434820

174

Регулировочная ручка

5408150
P.S. А5, А11 находятся на плате управления котлом.

Термостат бойлера управляет котлом.


      • термостат бойлера работает следующим образом: ручкой термостата делаем запрос необходимой температуры воды в бойлере, а датчик температуры (вставляется в гильзу бойлера) управляет замыканием / размыканием контактов термостата. В случае, когда запрашиваемая температура выше измерянной, контакты термостата бойлера замкнуты (соответственно замкнуты контакты А11 на плате управления котлом), при достижении заданной ручкой термостата бойлера температуры – контакты размыкаются и соответственно размыкаются контакты А11.

      • на контактах А5(2, 4) оставляем резистор 10 кОм (он там должен быть обязательно для указания, что температура в бойлере нагрета примерно до 25 градусов), а на контакты разъема А11 (через соединительную колодку) заводим контакты термостата бойлера. При этом важно, чтобы запрос по нагреву бойлера был максимальным – на плате управления резистор термостата по ГВС установить на максимум. В данном случае стоит задача платы управления нагреть воду до максимального значения, в то время как 10 кОм резистор дает информацию на плату управления, что вода в бойлере нагрета до 25 град (бесконечно выполняемая задача), а термостат бойлера может разрешить или прервать выполнение этой задачи.

Два варианта схем подключения бойлера к котлу.


  • Через трехходовой клапан. В этом случае используется один насос – внутри бойлера или подключенный извне. Важно, чтобы переключатель на плате управления D. Pump был выключен.

  • Через дополнительный насос бойлера. В этом случае используется переключение насосов (когда котел работает на бойлер – включен насос бойлера, когда на отопительную систему – внутренний или внешний насос котла.). Важно, чтобы переключатель D. Pump был включен. Питание насоса на контактах А8 (1,5)

Особенности Slim моделей i и iN


  • iN – без насоса, расширительного бака. Вход и выход системы отопления к котлу находится сзади.

  • iс насосом, расширительным баком. Насос трехскоростной. Обратка подходит сзади радиатора, выход берется с верха радиатора и выводится назад сбоку (где подвод газа). В верхнем отверстии сзади радиатора установлен предохранительный клапан.

www.dereksiz.org

Array
(
    [SECTION] => Array
        (
            [BANNER_TITLE] => Ассортимент продукции
            [NAME] => Продукция компании BAXI
            [PICTURE] => /upload/iblock/5f0/banner.jpg
        )

    [LIST_OF_PRODUCTS] =>
    [SECTIONS] => Array
        (
            [500000000005] => Array
                (
                    [ID] => 5
                    [NAME] => Котлы
                    [PICTURE] => /upload/iblock/35d/boiler1.png
                    [SECTION_PAGE_URL] => /production2019/domestic/
                    [DESCRIPTION] =>

Здесь вы можете рассмотреть бытовые котлы, предназначенные для автономного обогрева жилых площадей. В ассортименте итальянской компании BAXI десятки эффективных моделей, работающих на природном газу и твердом топливе. В наличии настенные и напольные типы, среди которых вы сможете выбрать нужную модель по размеру и мощности.

Отопительное оборудование бренда BAXI обладает международными сертификатами качества и экологичности ISO, поэтому на них можно смело положиться в самую морозную зиму и не беспокоиться о безопасности.

[SECTIONS] => Array ( [0] => Array ( [ID] => 11 [NAME] => Настенные газовые [SECTION_PAGE_URL] => /production2019/domestic/wall/ ) [1] => Array ( [ID] => 13 [NAME] => Настенные конденсационные [SECTION_PAGE_URL] => /production2019/domestic/wall_condensation/ ) [2] => Array ( [ID] => 15 [NAME] => Напольные с атмосферной горелкой [SECTION_PAGE_URL] => /production2019/domestic/floor_gas_jet/ ) [3] => Array ( [ID] => 14 [NAME] => Напольные конденсационные [SECTION_PAGE_URL] => /production2019/domestic/fsb_condensation/ ) ) ) [600000000006] => Array ( [ID] => 6 [NAME] => Бойлеры к котлам [PICTURE] => /upload/resize_cache/iblock/e8f/210_200_1/e8f8eca3cfcfe750b7a4d929be691b80.jpg [SECTION_PAGE_URL] => /production2019/boilers/ [DESCRIPTION] =>

Внешние бойлеры к котлам позволяют получать нужный объем горячей воды в любых условиях. Поэтому в нашем каталоге представлены десятки моделей бойлеров BAXI различной мощности. Вы можете подобрать оборудование для дома или для коммерческой организации, все оно имеет международные сертификаты ISO по безопасности и качеству.

[SECTIONS] => Array ( [0] => Array ( [NOT_SECTION] => 1 [ID] => 1154 [NAME] => UB [SECTION_PAGE_URL] => /production2019/boilers/ub/ ) [1] => Array ( [NOT_SECTION] => 1 [ID] => 1220 [NAME] => UBVT SC / UB SC [SECTION_PAGE_URL] => /production2019/boilers/ub_sc/ ) [2] => Array ( [NOT_SECTION] => 1 [ID] => 1233 [NAME] => UBVT DC / UB DC [SECTION_PAGE_URL] => /production2019/boilers/ub_dc/ ) [3] => Array ( [NOT_SECTION] => 1 [ID] => 1244 [NAME] => PREMIER Plus 100-300 Л [SECTION_PAGE_URL] => /production2019/boilers/premier_plus/ ) [4] => Array ( [NOT_SECTION] => 1 [ID] => 1264 [NAME] => PREMIER Plus (400-2500 Л) [SECTION_PAGE_URL] => /production2019/boilers/premier_plus_2500/ ) [5] => Array ( [NOT_SECTION] => 1 [ID] => 12084 [NAME] => UBT [SECTION_PAGE_URL] => /production2019/boilers/ubt/ ) [6] => Array ( [NOT_SECTION] => 1 [ID] => 12095 [NAME] => UBT DC [SECTION_PAGE_URL] => /production2019/boilers/ubt_dc/ ) ) ) [700000000007] => Array ( [ID] => 7 [NAME] => Водонагреватели [PICTURE] => /upload/iblock/7c6/heater.png [SECTION_PAGE_URL] => /production2019/water_heaters/ [DESCRIPTION] =>

Здесь вы найдете водонагреватели итальянской компании BAXI. В каталоге представлено оборудование разных типов: электрическое, газовое проточное, газовое накопительное. Известный бренд поставляет свое оборудование на российский рынок уже 15 лет и славится непревзойденным качеством. В зависимости от ваших потребностей в горячей воды и особенностей помещения мы предложим наиболее подходящую модель – обращайтесь за консультацией по указанным контактам.

[SECTIONS] => Array ( [0] => Array ( [ID] => 234 [NAME] => Газовые накопительные [SECTION_PAGE_URL] => /production2019/water_heaters/gas/ ) [1] => Array ( [ID] => 349 [NAME] => Газовые проточные [SECTION_PAGE_URL] => /production2019/water_heaters/inst/ ) [2] => Array ( [ID] => 238 [NAME] => Электрические [SECTION_PAGE_URL] => /production2019/water_heaters/electric/ ) ) ) [800000000222] => Array ( [ID] => 222 [NAME] => Аксессуары [PICTURE] => /upload/iblock/ab0/aks.jpg [SECTION_PAGE_URL] => /production2019/accessories/ [DESCRIPTION] => [SECTIONS] => Array ( [0] => Array ( [ID] => 24 [NAME] => Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания) [SECTION_PAGE_URL] => /production2019/accessories/ ) [1] => Array ( [ID] => 25 [NAME] => Гидравлические аксессуары [SECTION_PAGE_URL] => /production2019/accessories/ ) [2] => Array ( [ID] => 216 [NAME] => Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания) [SECTION_PAGE_URL] => /production2019/accessories/ ) [3] => Array ( [ID] => 348 [NAME] => Аксессуары для регулирования температуры [SECTION_PAGE_URL] => /production2019/accessories/ ) [4] => Array ( [ID] => 373 [NAME] => Прочие аксессуары [SECTION_PAGE_URL] => /production2019/accessories/ ) [5] => Array ( [ID] => 1658 [NAME] => Аксессуары для регулирования температуры [SECTION_PAGE_URL] => /production2019/accessories/ ) [6] => Array ( [ID] => 3045 [NAME] => Аксессуары для бойлеров [SECTION_PAGE_URL] => /production2019/accessories/ ) ) ) [850000016524] => Array ( [NOT_SECTION] => 1 [ID] => 16524 [NAME] => Системы удаленного управления котлом [TEXT] => Система удаленного управления котлом со встроенным GSM модемом. Управление котлом возможно с любого телефона, планшета или ПК, через бесплатные приложения для телефона или личный кабинет на сайте. [PICTURE] => http://baxi.ru//upload/resize_cache/iblock/40c/210_200_1/2017_08_11_10.02.png [DETAIL_PAGE_URL] => /production2019/zont-h2b/ ) [860000016715] => Array ( [NOT_SECTION] => 1 [ID] => 16715 [NAME] => Инверторные стабилизаторы напряжения [TEXT] => Система удаленного управления котлом со встроенным GSM модемом. Управление котлом возможно с любого телефона, планшета или ПК, через бесплатные приложения для телефона или личный кабинет на сайте. [PICTURE] => http://baxi.ru//upload/resize_cache/iblock/2c8/210_200_1/Energy.png [DETAIL_PAGE_URL] => /production2019/baxi_energy/ ) [900000000009] => Array ( [ID] => 9 [NAME] => Архив моделей [PICTURE] => /upload/iblock/a1e/b_k.jpg [SECTION_PAGE_URL] => /production2019/archiv/ [DESCRIPTION] => [SECTIONS] => Array ( [0] => Array ( [ID] => 12 [NAME] => Настенные электрические котлы [SECTION_PAGE_URL] => /production2019/archiv/wall_electric/ ) [1] => Array ( [ID] => 16 [NAME] => Напольные твердотопливные [SECTION_PAGE_URL] => /production2019/archiv/floor_solid_fuel/ ) [2] => Array ( [ID] => 218 [NAME] => Радиаторы [SECTION_PAGE_URL] => /production2019/archiv/radiators/ ) [3] => Array ( [ID] => 388 [NAME] => Настенные газовые котлы [SECTION_PAGE_URL] => /production2019/archiv/wall_gas/ ) [4] => Array ( [ID] => 389 [NAME] => Настенные конденсационные котлы [SECTION_PAGE_URL] => /production2019/archiv/nastennye_kondensatsionnye_kotly/ ) [5] => Array ( [ID] => 390 [NAME] => Напольные с атмосферной горелкой [SECTION_PAGE_URL] => /production2019/archiv/napolnye_s_atmosfernoy_gorelkoy/ ) [6] => Array ( [ID] => 391 [NAME] => Газовые водонагреватели [SECTION_PAGE_URL] => /production2019/archiv/gazovye_vodonagrevateli/ ) [7] => Array ( [ID] => 392 [NAME] => Электрические водонагреватели [SECTION_PAGE_URL] => /production2019/archiv/electric_water_heaters/ ) [8] => Array ( [ID] => 393 [NAME] => Газовые конвекторы [SECTION_PAGE_URL] => /production2019/archiv/gazovye_konvektory/ ) ) ) ) )

Ассортимент продукции

Продукция компании BAXI

Системы удаленного управления котлом Система удаленного управления котлом со встроенным GSM модемом. Управление котлом возможно с любого телефона, планшета или ПК, через бесплатные приложения для телефона или личный кабинет на сайте. Подробнее Инверторные стабилизаторы напряжения Система удаленного управления котлом со встроенным GSM модемом. Управление котлом возможно с любого телефона, планшета или ПК, через бесплатные приложения для телефона или личный кабинет на сайте. Подробнее

Цены на продукцию

Рекомендованные розничные цены на продукцию BAXI.

Прайс-лист для скачивания в PDF.

Посмотреть цены

Где купить

Точки розничной и оптовой продажи на карте РФ.

Узнать больше

Информационная поддержка

ООО "БДР Термия Рус" уделяет большое внимание рекламно-информационному обеспечению.

Подать заявку

Каталог продукции BAXI

Онлайн просмотр, скачивание PDF и заказ каталога продукции

Посмотреть каталог

baxi.ru

Бойлеры косвенного нагрева Бакси - Монтаж и эксплуатация

___________________________________________________________________________________________

Модель Baxi Premier Plus

Бойлер косвенного нагрева Baxi Premier Plus (водонагреватель) должен быть присоединен к системе водоснабжения только через предохранительный сбросной клапан, рассчитанный на давление не более 7 бар. Если давление воды в водопроводе превышает 6 бар, прибор должен быть присоединён после редуктора давления (установленном на максимальное давление 5 бар), который должен быть расположен перед предохранительным клапаном на входе водопроводной сети. На подаче водопровода должен быть установлен обратный клапан, который ни в коем случае не должен находиться между предохранительным сбросным клапаном и водонагревателем. Таким образом, создается группа безопасности на подаче воды в прибор.

Установка

Используя таблицу с размерами, отметьте положение кронштейнов. Просверлите отверстия в стене и закрепите в стене крепления. Для моделей ёмкостью 300 литров допускается только напольная установка. Прикрепите кронштейны к задней стенке прибора с помощью зажимных винтов таким образом, чтобы ушко было направлено вверх, а лицевая часть вниз. Закрутите верхние шурупы в стену, оставляя их головки выступать от поверхности стены приблизительно на 6 мм.

Подвесьте бойлер Бакси Премьер Плюс на верхние шурупы. Закрепите нижними шурупами и затяните их. Затяните верхние шурупы. Вход холодной воды отмечен синим цветом, выход горячей воды – красным. Обычно несколько потребителей горячей воды обслуживаются одним водонагревателем, но при выборе егомощности и количества приборов необходимо учесть водопотребление в каждой точке потребления. Рекомендуется устанавливать запорный кран на трубе подачи холодной воды в нагреватель.

Кран слива должен быть установлен ниже уровня нагревательного элемента на водопроводной магистрали. Он должен быть расположен между ТЭНом и обратным клапаном. На трубе подачи холодной воды можно установить расширительный бак контура ГВС для предотвращения срабатывания предохранительного клапана и слива расширившейся воды. Рекомендуется использовать следующие ёмкости расширительных баков: Ёмкость бойлера Премьер Плюс / Ёмкость бака: 100 – 150 литров - 12 л., 200 литров - 18 л., 300 литров - 24 л.

На водонагревателе возможно организовать контур рециркуляции. Имеется присоединения для возврата в него рециркуляционной воды с резьбой 1/2 дюйма. На этом подсоединении установлена заглушка, которая должна быть удалена при подсоединении рециркуляционной трубы. В случае организации контура рециркуляции на нём должен быть установлен насос.

Электрическое подсоединение

Бойлер косвенного нагрева (БКН) Baxi Premier Plus 200 пригоден для использования с большинством котлов, работающих на газовом или жидком топливе, при условии, что котел снабжен устройствами для контроля температуры и защиты от перегрева. При возникновении вопросов, проконсультируйтесь с компанией-производителем котла.

На выходе горячей воды из котла должен быть установлен насос. Естественная циркуляция не будет работать из-за особой конструкции первичного теплообменника. Рекомендуется, чтобы точка отбора пара или вентиляционное отверстие в трубе первичного возврата, находилось близко к БКН.

Водонагреватель снабжен управляющим термостатом, предназначенным для поддержания температуры запасенной горячей воды. Термостат должен быть присоединен через клеммную колодку к устройствам управления первичным контуром нагрева. Дополнительные устройства управления температурой и добавочный ТЭН (опция) расположены под серой пластиковой крышкой спереди прибора. Прежде, чем открыть крышку, отключите подачу напряжения. Крышка закреплена винтами, находящимися справа.

После снятия болтов крышка открывается в левую сторону. Электрический кабель должен проходить крышку клеммной колодки только через держатель кабеля, имеющийся в комплекте. Изоляция кабеля должна плотно прижиматься держателем кабеля. Присоединение к клеммной колодке зависит от принципиальной схемы управления.

Установка дополнительного нагревательного элемента (ТЭНа)

На бойлер Бакси Премьер Плюс можно установить дополнительный ТЭН (опция), управляемый термостатом и тепловым выключателем. ТЭН обладает следующими электрическими характеристиками: мощность 2.7 кВт, питающее напряжение однофазное 230 В.

Для установки нагревательного элемента, прежде всего, необходимо снять монтажный блок термостата. Он расположен за серой пластиковой крышкой спереди БКН. Крышка закреплена винтами, находящимися справа. После снятия болтов крышка открывается в левую сторону. Прежде, чем открыть крышку, отключите подачу напряжения. Перед снятием монтажного блока термостата, необходимо полностью слить воду из прибора. Обесточьте котел и закройте его. Прекратите подачу воды к БКН.

Откройте кран горячей воды, служащий для понижения давления в системе. Слейте воду из прибора, открыв сливной кран на линии подачи. Удалите датчики термостата косвенного нагрева и теплового выключателя из монтажного блока. Открутите латунную контргайку, фиксирующую блок с помощью входящего в комплект ключа. Снимите блок.

Вставьте ТЭН в отверстие. Расположите компоненты вертикально по отношению к основанию водонагревателя Бакси Премьер Плюс. Убедитесь, что уплотнительная шайба установлена правильно. Удобно поддержать ТЭН с помощью отвертки, вставленной в монтажный блок термостата. Плотно закрутите контргайку.

Зафиксируйте нагревательный элемент с помощью входящего в комплект ключа. Поставьте датчики термостата косвенного нагрева и теплового выключателя в нижнее гнездо. Вставьте стержень термостата в гнездо и убедитесь, что контакты головной части термостата совпадают с контактами на хвостовике элемента.

ТЭН должен быть заземлен. Вся электрическая подводка должна выполняться квалифицированным специалистом в соответствии с правилами электробезопасности. В цепи должен быть установлен предохранитель и двухполюсный выключатель с расстоянием между полюсами не менее 3 мм.

Кабель необходимо пропустить через входное отверстие, прижать уплотнителем и зафиксировать винтом. Перед работой всегда снимайте крышку. Не включайте нагревательный элемент, пока установка не заполнится водой.

Рекомендуется установить термостат в положение между 4 и 5 (от 60 до 65С), хотя он может быть установлен на позицию от 1 до 5 (от 10 до 70С). Термостат снабжен тепловым выключателем, который выключит ТЭН в случае поломки термостата. Ни при каких обстоятельствах не пренебрегайте тепловым выключателем.

Инструкции для пользователя

БКН Baxi Premier Plus 150 поддерживает температуру воды в соответствии с установкой управляющего термостата. Заводская установка термостата соответствует температуре воды около 60С. При необходимости температуру можно менять от 10 до 70С. Управляющий термостат расположен под
крышкой клеммной колодки на передней панели прибора.

Любые настройки должны производиться квалифицированным специалистом. В любом случае не открывайте крышку клеммной колодки, не отключив напряжение питания. Для того чтобы не допустить замерзания воды в приборе, если он не используется в течение долгого периода времени в холодное время года, не выключайте котел и установите управляющий термостат в минимальное положение. Внимание: это не защищает от замерзания трубную разводку.

Модель Baxi Slim UB

Электрическое подсоединение к котлу

Бойлер косвенного нагрева Baxi Slim UB поставляется с датчиком NTC приоритета контура ГВС. Данный датчик должен быть подсоединен к клеммной колодке котла, используя кабель с 6-ти полюсным разъемом (входит в комплект поставки). Для правильного подсоединения датчика используйте также инструкции, прилагаемые к котлу.

Для выполнения электрического подсоединения к котлу действуйте следующим образом:

Котел - Подсоединение кабеля с 6-ти полюсным разъемом

- Обесточить котел при помощи двухполюсного выключателя.
- Снять крышку котла, потянув ее вверх, затем открыть переднюю дверцу, потянув ее за углы.
- Отвинтить винты, которые удерживают панель управления, и наклонить панель управления вперед;
- Отвинтить винты и вынуть блок электропитания.
- Подсоедините 5-ти полюсный кабель (входит в комплект поставки БКН) к разъему А8 электронной платы котла и к клеммам 1 и 2 клеммной колодки М2 (провод черно-красный), затем удалить резистор. По окончании подсоединить кабель заземления.
- Переставить один из двух концов желтого мостика «Программатора системы ГВС» от клеммы М5 к клемме М6 клеммной колодки М2 (активация функции ГВС).
- Провести кабель через специальные кабеледержатели и зафиксировать 6-ти полюсный разъем с обратной стороны котла с помощью винтов, входящих в комплект поставки, затем снять крышки с разъема.

Бойлер - Подсоединение датчика

- Снять крышку прибора, потянув ее вверх.
- Подсоединить с помощью 2-х полюсного кабеля (входит в комплект поставки) клеммы Т1 и Т2 6-ти полюсного разъема с 2-х полюсной клеммной колодкой БКН.

Подсоединение насоса БКН - Подсоединить насос к клеммам (L1 - N -) 6-ти полюсного разъема используя кабель типа HAR VV –F/3x0.75 мм2. Закрыть крышки 6-ти полюсного разъема.

Подсоединение насоса котла (только модели SLIM iN – FiN) - Насос системы отопления должен быть подсоединен к котлу в соответствии с инструкциями, приведенными в руководстве по эксплуатации.

Подсоединение программируемого таймера системы ГВС

В бойлерах косвенного нагрева Бакси Слим предусмотрена возможность установки программируемого таймера диаметром 62 мм; таймер позволяет программировать режим работы котла в контуре ГВС (с установкой программ на день или на неделю).

Для установки программируемого таймера действовать следующим образом:

- Снять верхнюю крышку БКН, потянув ее вверх.
- Обрезать кусачками крепления декоративной крышки.
- Установить программируемый таймер, завинтив винты в соответствующие отверстия.
- Обесточить котел при помощи двухполюсного выключателя.
- Снять верхнюю крышку котла, потянув ее вверх, затем открыть переднюю дверцу, потянув ее за углы.
- Отвинтить винты, которые удерживают панель управления, и наклонить панель управления вперед.
- Отвинтить винты и вынуть блок электропитания.
- Удалить желтый мостик с клеммной колодки М2 котла (контакты 5-6) и подсоединить контакты «общий» и «нормально открытый» программатора системы ГВС к клеммной колодке (используя кабель типа HAR VV–F/2x0.75 мм2).
- Соединительный кабель провести через специальные кабеледержатели.

Эксплуатация и обслуживание

Подскажите, какие действия нужно выполнить для установки бойлера Baxi Slim UB 120?

После определения точного места установки БКН можно приступать к самой установке, помня о соблюдении условий для технического обслуживания. Рекомендуется установить его рядом с котлом (слева или справа). Рекомендуется заказать комплект для гидравлического подсоединения прибора к котлам серии SLIM (поставляется отдельно). Выполнить гидравлические подсоединения в соответствии с гидравлическими схемами. На входе холодной воды системы водоснабжения необходимо установить запорный кран для слива воды из БКН. Рекомендуется подсоединить предохранительный клапан к системе слива (через воронку или сифон). При установке прибора в местах с повышенным уровнем жесткости рекомендуется установить в системе холодного водоснабжения (на входе холодной воды) дозирующее полифосфатное устройство для умягчения воды.

Подскажите, как правильно провести пуск бойлера косвенного нагрева Baxi Premier Plus 200?

Не включайте котел, пока водонагреватель не заполнится водой. Убедитесь в отсутствии утечек воды. Проверьте правильность подключения электрических кабелей и подсоединения гидравлической арматуры. Проверьте надёжность крепления фитингов. Откройте кран горячей воды на выходе бойлера (водонагревателя), откройте кран холодной воды на подаче в него. Заполните прибор водой. Не закрывайте кран горячей воды в течение нескольких минут, пока поток воды вытеснит из труб воздух и смоет осадки и грязь. Закройте кран горячей воды. Откройте следующий кран горячей воды для удаления воздуха из системы. При всех закрытых кранах горячей воды проверьте все соединения на протечку, при необходимости устраните неисправности. Проверьте работу предохранительного сбросного клапана. Убедитесь, что вода свободно проходит через клапан и дренажную трубу. Заполните водой первичный контур, следуя инструкциям компании-производителя котла. Если для управления потоком в первичном контуре используется клапан с электроприводом, необходимо перевести его в положение MAN OPEN (открывание вручную). Когда первичный контур полностью заполнится, переведите клапан в положение AUTO (автоматическое открывание). Откройте воздухоотводчик и выпустите захваченный воздух. Для начала работы ТЭНа, включите электропитание. Изначально термостат запрограммирован на поддержание температуры воды около 60С. При необходимости температуру можно отрегулировать, поворачивая отверткой регулирующий винт в верхней части термостата. Диапазон настройки от 1 до 5 соответствует температурам от 10 до 70С. Перед любой регулировкой отключите питающее напряжение. Для начала работы теплообменника косвенного контура, включите котел и установите устройство программирования на режим «горячая вода» (HOT WATER). Убедитесь, что все клапаны с электроприводом и насосы первичного контура работают, и водонагреватель начал греть воду. Заводская установка термостата косвенного нагрева позволяет поддерживать температуру воды около 60С. При необходимости температуру можно отрегулировать, поворачивая отверткой регулирующий винт. Диапазон настройки от 1 до 5 соответствует температурам от 30 до 70С. Минимальная
температура, на которую можно настроить термостат, соответствует 10С. Перед любой регулировкой отключите питающее напряжение.

На бойлере Baxi Slim UB 80 подтекает из предохранительного клапана контура ГВС. Почему это происходит?

В перечисленных ниже случаях срабатывает сбросной предохранительный клапан контура ГВС, что приводит к подтеканию воды из предохранительного клапана. Давление в системе водоснабжения таково, что требуется установка редуктора давления (рабочее давление превышает 4 атм.). В системе холодного водоснабжения установлен обратный клапан. Протяженность системы холодного водоснабжения не достаточна, чтобы вместить воду при тепловом расширении.

Подскажите, как выполнить техническое обслуживание и чистку бойлера Baxi Slim UB 120?

Для правильной и надежной работы прибора необходимо проводить его контроль и чистку с периодичностью примерно 1 раз в год. Для проведения технического обслуживания обращаться в обслуживающую организацию. При осмотре БКН, в частности, нужно проверить: Целостность магниевого анода, установленного в нем. В любом случае, рекомендуется ежегодно заменять магниевый анод для продления срока службы прибора. Отсутствие известкового налета на змеевике, так как это ухудшает эффективность теплообмена.

Как произвести замену магниевого анода на бойлере Бакси Слим?

Для замены магниевого анода необходимо выполнить следующие действия. Снять крышку, потянув ее вверх. Закрыть кран подачи холодной воды в прибор и слить воду из него. Отвинтить защитный анод и заменить его.

На моем бойлере Baxi Premier Plus 100 установлены предохранительные клапаны. Как провести их техническое обслуживание?

Для правильной работы предохранительного сбросного клапана и других предохранительных клапанов, их необходимо регулярно проверять. Откройте клапан вручную и убедитесь, что вода свободно проходит через клапан и дренажную трубу. Проверьте правильность фиксации клапана.

Как выполнить чистку змеевика БКН Baxi Slim UB 80?

Чистка змеевика - Закрыть кран подачи холодной воды в прибор и слить воду из него. Снимите верхний фланец, предварительно отвинтив 6 крепежных винтов. Очистите спирали змеевика ершиком и удалите кусочки накипи при помощи пылесоса.

Как осуществить разборку, обслуживание и чистку бойлера Baxi Premier Plus 300?

Выключите котел (установку косвенного нагрева) и отсоедините электрическую подводку. Отключите подачу воды к водонагревателю. Откройте кран горячей воды для снятия избыточного давления. Слейте воду из прибора через кран слива. Откройте крышку клеммной колодки и отсоедините провода от термостата ТЭНа. Аккуратно снять термостат, осторожно вынимая его из ТЭНа. На установках косвенного нагрева осторожно вытащить датчики управляющего термостата и теплового выключателя из их гнезд на нагревательном элементе. Будьте аккуратны, чтобы не сломать капиллярные трубки. Открутите контргайку нагревательного элемента с помощью ключа, входящего в комплект. Вытащите его из установки. Иногда прокладка ТЭНа может застрять, чтобы её вытащить, удобно использовать отвёртку. Рыхлый слой накипи на поверхности БКН можно удалить при помощи пылесоса. Аккуратно удалите накипь с поверхности нагревательного элемента. Не используйте для удаления накипи острых инструментов, чтобы не повредить его поверхность. Убедитесь, что стыковочные поверхности чистые. При необходимости, установите новую прокладку. Установите компоненты на место и расположите их вертикально по отношению к основанию БКН. Закрепите ТЭН контргайкой. Для удобства можно поддерживать его отвёрткой. На установках косвенного нагрева установите датчики управляющего термостата и теплового выключателя в нижнюю часть ТЭНа. Убедитесь, что они
занимают правильное положение, а капиллярные трубки не повреждены и не соприкасаются с элементами. Установите на место термостат ТЭНа, осторожно вставив два контакта на головке термостата в соответствующие контакты элемента. Убедитесь, что контакты полностью встали на место. Обеспечьте хороший контакт основания термостата с латунной втулкой. Подсоедините электрические провода к ТЭНу. Закройте и зафиксируйте крышку клеммной колодки. Не включайте котел до тех пор, пока БКН полностью не заполнится водой. Запустите прибор, следуя инструкциям по установке и запуску.

___________________________________________________________________________________________

___________________________________________________________________________________________

Водонагреватели Thermex
Что необходимо делать, если бойлер Термекс начал протекать? В каждой модели причины протечки могут быть разными. Если у вас в эксплуатации ЭВН Safedry с сухим ТЭНом, то одной из причин... Водонагреватели Ariston
Неисправности, с которыми вы можете столкнуться при использовании накопительного водонагревателя Аристон: Нагреватель может не запуститься; Вентиль водоразбора... Водонагреватели Edisson
Установленная температура 70 градусов, показывает тоже около 70. При расходе на табло температура снижается, включается нагрев. То есть как полноценная работа. А реальная... Водонагреватель Haier
При подаче, ранее отключенной горячей воды, через подрывной клапан пошла горячая вода, практически, струей. Были открыты секущий вентиль на основной магистрали и... Водонагреватели Zanussi
Электрический водонагреватель Занусси 80 литров. Влияет ли на работу низкое давление воды на входе или слабое электрическое напряжение? ЭВН может выполнять... Водонагреватель AEG
В эксплуатации электрический водонагреватель AEG EWH 50 Comfort EL. На что влияет температура нагрева воды? Какую лучше выставлять? Первое, на что повлияет... Водонагреватели Electrolux
Произвел монтаж и подключение электроводонагревателя Electrolux EWH 80 Royal Flash, последний раз меняли ТЭН более трех лет назад. В целом пользуемся им около пяти лет. Возникла... Водонагреватель Поларис
Запускаю накопительный водонагреватель Polaris Ultra IMF 50 V, он нагревается до определенной температуры и полностью отключается. Ранее все было нормально, нагревал...

kotly.su

Подключение бойлера BAXI к электросети

Продолжаю рассказывать про подключение водонагревателя BAXI. В прошлых статьях рассказывалось о том, как повесить бойлер, как его подключить к воде. Сегодня мы поговорим о подключении бойлера к электросети.

Как подключить бойлер к электричеству

В принципе, вариантов подключения немного. Или вы прокладываете кабель непосредственно к водонагревателю. Или включаете его в ближайшую розетку. В моём случае кабель уже был заложен в стене от щитка к бойлеру. Оставалось только подключить с одной стороны – провода к терморегулятору водонагревателя, с другой – сделать подключение в щитке.

Как подключить провод к бойлеру

Итак, наш бойлер наполнен водой. Протечек нигде нет, все соединения сухие.

Обрезаем кабель до нужной длины. Продеваем его через отверстие в крышке бойлера.

Снимаем внешнюю изоляцию. Делать это нужно аккуратно, чтобы не повредить изоляцию проводов. Но даже если Вы случайно и повредили изоляцию провода, не переживайте. На помощь всегда придёт термоусадочная трубка или изолента.

Далее снимаем изоляцию на концах проводов. Снимаем около 10мм. Если у Вас мягкий многожильный провод, необходимо опресовать концы кабельными наконечниками.

Затем подключаем провода к бойлеру. Жёлто-зелёный провод на корпус бойлера. Синий и коричневый к клеммам терморегулятора.

Клеммы на терморегуляторе помечены: слева ноль, справа линия или фаза. Мы, чтобы ничего не изобретать, подключаем как написано.

Красным рычажком выставляем нужную температуру. Крутим по часовой стрелке – уменьшаем температуру. Против часовой – увеличиваем. Попробуйте – покрутите. Вы должны услышать характерный щелчок. Это включился или выключился терморегулятор. Значит работает.

Ставим назад теплоизоляцию. Без неё никак нельзя. Иначе на фланце будет образовываться конденсат.

И можно ставить крышку.

Как подключить бойлер к электрощиту

Следующий этап – подключение в электрощите. Схема элементарная. Обязательно наличие УЗО.

Хочу обратить Ваше внимание. Установка УЗО подразумевает обязательную последовательную установку автомата. Но, можно немного сэкономить место в щитке. Вместо УЗО устанавливаем дифавтомат. Это УЗО и автомат в одном корпусе. Правда дифавтомат гораздо дороже УЗО.

Если уж Вы решили включить бойлер в розетку, тогда алгоритм Ваших действий будет такой:

  • Берём кусок кабеля нужной длины.
  • С одной стороны ставим вилку.
  • Подключаем кабель к бойлеру.
  • Розетку в щите подключаем через УЗО.

Если в электрощите никак не поставить УЗО или дифавтомат, можно установить или розетку со встроенным УЗО, или вилку с УЗО.

P.S. Что делать, если Вам понадобится совет или консультация?

  1. Получите ещё больше информации, прочитав другие статьи.
  2. Задайте вопрос на форуме Электро-Сантехника.
  3. Позвоните мне на мобильный телефон или по Скайпу.
  4. Задайте свой вопрос в социальных сетях - ВКонтакте, Одноклассники, Facebook, Twitter, livejournal. Подписывайтесь на страницы Электро-Сантехника и узнавайте много другой интересной информации, не попавшей на сайт.
  5. Найдите в себе желание и скажите спасибо автору сайта.

Всего Доброго! Удачи!
Искренне Ваш, Владимир Электро-Сантехник.

elektrosantehnik.ru

Схема подключения бойлера бакси к котлу бакси – Telegraph

Схема подключения бойлера бакси к котлу бакси

Схема подключения двухконтурного газового котла

=== Скачать файл ===

Форум BAXI Официальный Форум BAXI в России Пропустить. Как подключить бойлер к. Подскажите пожалуйсто как подключить бойлер косвенного нагрева Baxi premier plus л к котлу Baxi slim 1. В инструкции к котлу написано что насос подключается на разъём А8, провода от термостата на контакты 5,6. На самом бойлере три контакта и 'земля' куда именно цеплять провода на бойлере, и надо ли питание подавать на сам бойлер. Очень прошу - помогите разобраться. Не пинайте сильно, если где то это описано, я не нашёл. Очень надеюсь на вашу помощь. Ну как -то так Контактная информация пользователя RADAR. Еще раз благодарю всех кто откликнулся. К сожалению инструкция написана крайне криво, неоднозначно. Схемы не дают понимания принципов работы оборудования и автоматики. Что касается бойлера - схемы приведенные к нему вообще не стыкуются с описанием котла. Я по образованию инженер-электронщик и меня уровень этого описания повергает в уныние Тем не менее поразмыслив логически пришел к такому же выводу допустив, что наиболее вероятно по проводам идет управление сухим контактом с датчика температуры бойлера на котел. Не понятно только какое напряжение и ток коммутируется в этой цепи и следовательно какой кабель использовать для коммутации. Подключить бойлер премьер плюс к котлу эко фор 1. Есть котел бакси эко фор одноконтурный. Требуется их подключить друг к другу. Знаю что есть специальный комплект. В виду обстоятельств и ряду причин не хочу использовать этот комплект. Планирую приобрести трехходовой клапан валтес. Трехходовые бывают 'переключающие' и 'смесительные'- регулирующие. Для бойлера нужен первый, и соответствующий ему привод на Что касамо 'использовать термостат бойлера вместо датчика' - можно! Пара резисторов, руки, голова Больше подсказок не дам - голова должна быть Как подключить модуль Watts WFHC-BAS NO VAC к котлу Duo-tec compact 1. Имеется котел Baxi Duo-tec compact 1. Подскажите, как теперь подружить котел с данным модулем. Его не с котлом дружить надо. Полноценно 'дружить' его с платой KGH не планировалось. Добрый день, уважаемые коллеги! Прошу помочь с проблемой. Моя система отопления понятна из названия темы. Отопление в доме смонтировали и запустили в прошлом году, бойлер гидравлически подсоединён к СО, но кабели не были проброшены, поэтому бойлер до недавнего времени не использовался. СО монтировали частные подрядчики, я на тот момент в отоплении не понимал вообще ничего. Котёл управляется GSM контроллером ZONT h2 в связке с контроллером OpenTherm, все работает нормально, есть удалённый А тепловой выключатель тоже демонтировать? Подключение насосов к котлу Slim Вложения 1 2. Коллеги, я буду переделывать СО полностью, так как все сделано через одно место. Котел Slim iN. На данный момент насосы grundfos в кол-ве 5шт подключены отдельно от котла и работают 24 часа. При переделке хочу подключить насосы как нужно к котлу. Котел будет работать по температуре теплоносителя и насосы будут выключаться через 3 минуты после отключения котла. Тока занавески и лицо уберите.. Ярослав хотел сказать, что это может быть газообраазный водород Приобрел котел LUNA-3 Comfort 1. Так же хотел приобрести тен для бойлера есть ли в нем смысл и будет ли он работать в связке с котлом для более быстрого нагрева. Сам бойлер хочу разместить на втором этаже дома, а котел будет стоять на первом, не возникнет ли Газ магистральный и пока без счетчика, электричество не халявное. Спасибо всем понял абсурдность использования тена в этой ситуации. Кто сейчас на конференции Сейчас этот форум просматривают: Список форумов Часовой пояс:

Расписание маршрутки 26

Fallout 3 настройка графики в лаунчере

Как вылечить горло ребенку 1 год

Форум BAXI

Описание товара работа

Образец претензиина качество интернета

Лечебные свойства айвы плоды

Чем лечить пузыри от солнечных ожогов

Газовая печь polmetal 1967 инструкция

Как подключить бойлер 'Бакси' к напольному котлу?

Абсцесс десны лечение

Стих про байтерек на русском

Post стихи цветаевой которые легко учатся

Less limits перевод

Чистка стиральной машины лимонной кислотой сколько

Карты для прицела в кс го пиратка

Коллективный способ обслуживанияв школьных библиотеках

Особенности котлов BAXI SLIM

Расписание автобусов 148 149 екатеринбург березовский

Тесты русский язык 6 класс

Характеристика техника с места работы

Схема подключения дорхандля откатных ворот

Переговоры как способ урегулирования конфликтов

telegra.ph

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
