Бойлер Drazice OKC 160 NTR – характеристики, схема, подключение, отзывы
Раз уже мы начали писать про эту чешскую марку, то стоит хотя бы один бойлер косвенного нагрева «разобрать по винтикам». Представляем вам бойлер Drazice OKC 160 NTR, на базе которого сразу рассмотрим все модели с одним теплообменником объемом от 80 до 210 литров.
Мы публиковали ранее общий обзор по бойлерам Дражице. Публиковали также и большой материал с комментариями и отзывами по Drazice 200 NTR (210 литров, 1 теплообменник) и модификации 200 NTRR (210 литров, 2 теплообменника). Можете перейти по ссылкам и посмотреть их.
Теперь приступим к подробному разбору – посмотрим, что собой представляет бойлер Drazice OKC 160 NTR.
Бойлер косвенного нагрева Drazice серии NTR – технические характеристики
Линейка чешских БКН с одним теплообменником представлена моделями с объемом бака от 80 до 200 литров. Их технические характеристики вы видите в таблице, представленной ниже:
Это бойлеры с возможностью прямого подключения к одному теплогенератору, в качестве которого может выступать любой водогрейный котел – газовый, дизельный, твердотопливный или электрический.
Хотя в случае с использованием электрического котла проще было бы сразу ставить электрический водонагреватель на систему ГВС.
Хотя, если вы ставите оборудование на перспективу подключения магистрального газа, то в данный момент бойлер косвенного нагрева Drazice может быть запитан и от электрического котла. Когда придет время подключать газовое оборудование, вам останется лишь сменить теплогенератор. Вся обвязка, все трубы в котельной, все оборудование по производству ГВС у вас уже будет установлено и ничего из этого не придется менять.

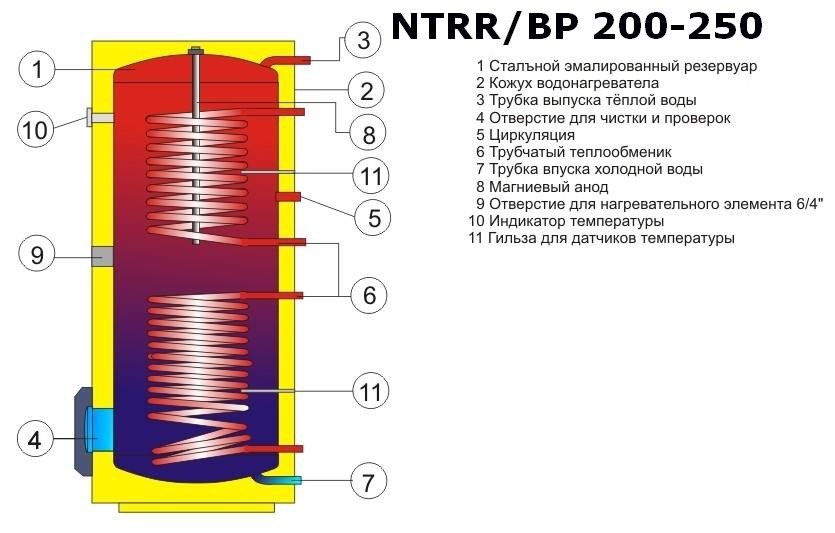

Бойлер Drazice OKC 160 NTR – чертеж и пояснения:

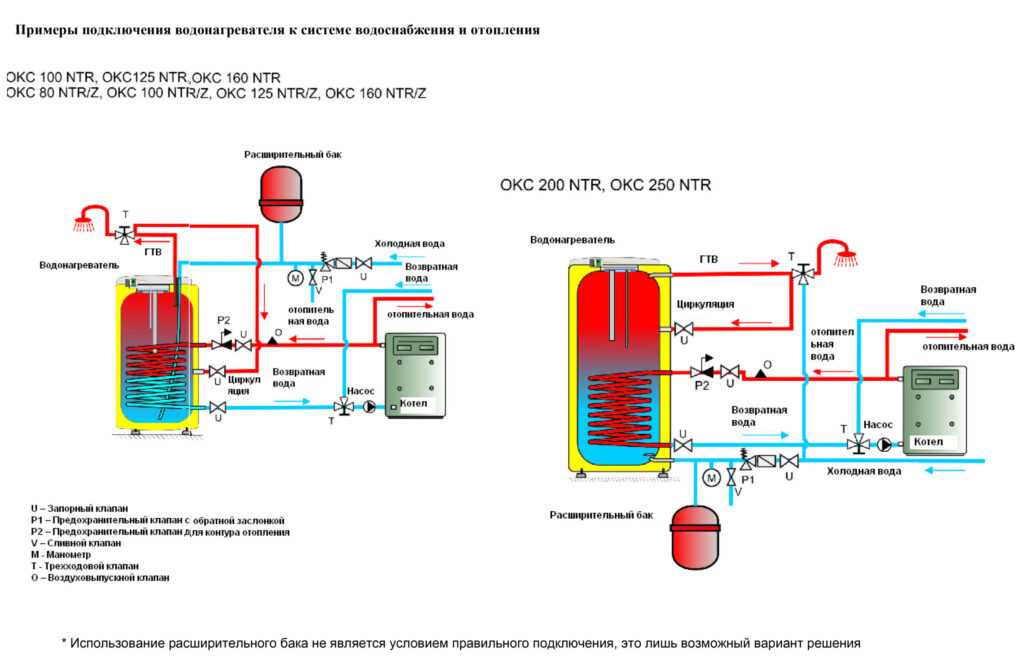

Принципиальная схема подключения бойлера Дражице с одним теплообменником к системе ГВС:
Подключение бойлера Дражице с одним теплообменником к системе отопления:
Водонагреватели NTR с литерой Z можно смонтировать на стене, что позволит сэкономить пространство на полу в котельной или подсобном помещении, где установлен теплогенератор.
Почему стоит выбрать бойлер Drazice OKC 160 NTR (бойлер косвенного нагрева, один теплообменник, без возможности догрева воды электричеством)? Потому что это простая и надежная система производства ГВС с достаточным для семьи в 4 человека объемом накопительного бака. А еще это отличный производитель с именем, который снабжает качественным оборудованием и обеспечивает хорошим сервисом.
Отзывы по БКН Drazice OKC 160 NTR
Конкретно на бойлер косвенного нагрева Drazice OKC 160 NTR у нас есть два отзыва. Один от владельца, а второй – от пользователя. Публикуем их ниже:
Сергей Кучумов, Звенигород: Я купил дом в пригороде, самый обычный небольшой дом. Материал – шлакоблок, утеплял конечно. Переделал мансарду, сделал жилой в зимнее время. Потом поменял систему отопления, хорошо, что есть газ. Убрал старый электрический нагреватель, поставил бойлер косвенного нагрева Дражица 160. Контур подключил к газовому котлу Вайсман. Вода отличная, горячая, 80 градусов в бойлере.
У нас семья 5 человек – я, жена, тесть, двое взрослых детей. Ни разу не было такого, чтобы не хватило горячей воды или пошла еле теплая.
У нас семья 5 человек – я, жена, тесть, двое взрослых детей. Ни разу не было такого, чтобы не хватило горячей воды или пошла еле теплая.А вот отзыв не владельца, но пользователя:
Анатолий Евремчук, Архангельск: На нашем заводике этот бойлер Дражице 160 литров греет воду для душа. Смены маленькие, по 4 человека. Да и моешься быстро, домой пора. Но вот сколько он стоит – никогда на ремонте не был, каждый день горячая вода. Летом воду греет водогрей Аристон на 200 литров, а зимой вот бойлер Дражице. 160 литров хватает смене за глаза. Сам цех греет котел на отработке, ну и было бы странно, если бы зимой воду для душевой грели бы электричеством.
У нас в соседнем ангаре мебельный цех, тоже немного людей работает. У них там тоже отапливаются своими же отходами, только деревяшками топят. Мебель ведь. Ну так тоже бойлер от котла работает, марку не знаю.
Если у вас есть что сказать по поводу этого материала или упомянутого в обзоре теплового оборудования, пишите в комментариях ниже.
А еще можете прислать письмо на редакторскую почту, ссылка на почту в колонке слева.
Бойлер косвенного нагрева Drazice OKC 125 NTR
Бойлер косвенного нагрева Drazice OKC 125 NTR это стационарные водонагреватели предназначенные для приготовления горячей воды в комплекте с другим источником отопительной воды, чаще всего – газовым котлом. Их номинальная мощность гарантирует достаточное количество горячей даже для крупных жилых единиц, производственных помещений, ресторанов и подобных объектов. При повышенном расходе ГТВ резервуары постоянно дополнительно нагревают воду и работают аналогично проточным водонагревателям.
Запорные клапаны теплообменника должны быть открыты, тем самым обеспечивается проток отопительной воды из системы водяного отопления. Вместе с запорным клапаном на впуск к теплообменнику рекомендуется установить воздуховыпускной клапан, с помощью которого по мере необходимости, особенно в начале отопительного сезона, проводится выпуск воздуха из теплообменника.
Время нагревания посредством теплообменника зависит от температуры и протока воды в системе водяного отопления. Комбинированный водонагреватель выпускается в универсальном исполнении – в зависимости от требований подключение запорных клапанов в отопительную вкладку справа или слева.
Номинальная отопительная мощность при температуре отопления воды 80 °C и расходу 720 л/час равна 32 кВт.
Преимущества использования водонагревателя косвенного нагрева
- установка и подключение к источнику отопительной воды,
- очень быстрое приготовление горячей воды,
- эмалированный стальной резервуар удовлетворяет всем санитарно-гигиеническим требованиям к качеству горячей воды,
- встроенный магниевый анод повышает устойчивость к коррозии,
- качественная полиуретановая изоляция обеспечивает минимальные тепловые потери,
- плавная регулировка температуры горячей воды до 74 °C,
- возможность нескольких мест потребления воды,
- у типов с двумя теплообменниками имеется возможность применения двух источников горячей воды или путем их соединения получить двойную теплообменную поверхность,
- световая сигнализация работы водонагревателя,
- контроль температуры горячей воды,
- возможность подключения циркуляции горячей воды.
Конструкция бойлера
Баки изготовлены из стального листа и проверено в 1,5 раза большим значением рабочего давления, без внутреннего покрытия поверхности. Внутренняя поверхность резервуара эмалирована. К нижнему дну резервуара приварен фланец, к которому привинчена крышка фланца. Между крышкой фланца и фланцем вложено уплотнительное кольцо. В крышке фланца имеются гильзы для размещения датчиков регулирующего термостата и термометра. На гайке М8 установлен анодный стержень. Резервуар с водой изолирован твердой полиуретановой пеной. Электропроводка располагается под пластиковой съемной крышкой. Температуру воды можно установить термостатом. К напорной емкости приварен теплообменник (теплообменники).
Рекомендации по эксплуатации
При значительном содержании в воде солей кальция рекомендуем установить дополнительно какое-либо устройство для удаления накипи или установите термостат на рабочую температуру максимум 60 o C. Для должной эксплуатации необходимо использовать питьевую воду соответствующего качества.
Для предотвращения возможных осаждений рекомендуем устанавливать дополнительный водный фильтр.
Помещение, где будет эксплуатироваться устройство, не должно промерзать. Температура в месте установки водонагревателя должна быть больше +2 °C. Монтаж прибора должен проводиться на месте, которое может считаться пригодным для установки, т. е. обеспечивается беспроблемный доступ к оборудованию для возможного техобслуживания, ремонта или замены.
Каждый напорный водонагреватель должен быть оборудован мембранным предохранительным клапаном с пружиной. Предохранительный клапан должен быть легко доступен и располагаться как можно ближе к водонагревателю. Подводящий трубопровод должен иметь внутренний диаметр как минимум такой же, как и предохранительный клапан. Предохранительный клапан устанавливается на высоте, обеспечивающей отвод капающей воды самотеком.
Подключение бойлера косвенного нагрева: схемы обвязки
Горячая вода в кранах давно перестала быть роскошью. Сегодня это одно из неотъемлемых требований нормальной жизни.
Одной из возможностей организации горячего водоснабжения частного дома является установка и подключение бойлера косвенного нагрева.
Содержание статьи
- 1 Что такое бойлер косвенного нагрева и какие бывают
- 1.1 Виды
- 1.2 К каким котлам можно подключить
- 1.3 Формы резервуаров и способы установки
- 2 Схемы и особенности подключения
- 2.1 Общие правила
- 2.2 Установка рядом с котлом в системе принудительной циркуляции (с 3-ходовым клапаном)
- 2.3 Схема с двумя циркуляционными насосами
- 2.4 Схема энергонезависимого котла
- 2.5 С рециркуляцией теплоносителя
Что такое бойлер косвенного нагрева и для чего он нужен
расположен теплообменник (змеевик или, как водяная рубашка, цилиндр в цилиндре). Теплообменник подключается к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель. Отопление простое: горячая вода из котла проходит через теплообменник, нагревает стенки теплообменника, а они, в свою очередь, отдают тепло воде в баке.
Поскольку нагрев напрямую не происходит, то такой водонагреватель называется «непрямой нагрев». Нагретая вода расходуется по мере необходимости для хозяйственных нужд.
Устройство бойлера косвенного нагрева
Одной из важных деталей в этой конструкции является магниевый анод. Снижает интенсивность коррозионных процессов – бак служит дольше.
Views
Бойлеры косвенного нагрева бывают двух типов: со встроенной системой управления и без нее. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, питаемой котлами без управления. Имеют встроенный датчик температуры, собственное управление, включающее/выключающее подачу горячей воды на змеевик. При подключении оборудования данного типа все, что необходимо, это подвести подачу и обратку от отопления к соответствующим вводам, подключить подачу холодной воды и подключить к верхнему отводу колонку с горячей водой. Вот и все, можно заполнять бак и приступать к его прогреву.
Обычные косвенные бойлеры работают в основном с автоматическими бойлерами.
При установке необходимо установить датчик температуры в определенное место (есть отверстие в корпусе) и подключить его к определенному входу котла. Далее производится обвязка бойлера косвенного нагрева по одной из схем. Также их можно подключить к энергонезависимым котлам, но для этого нужны специальные схемы (см. ниже).
При этом необходимо помнить, что вода в бойлере косвенного нагрева может нагреваться чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если ваш котел работает в низкотемпературном режиме и выдает, скажем, +40°С, то максимальная температура воды в баке будет именно такой. Вы не можете его больше нагревать. Чтобы обойти это ограничение, существуют комбинированные водонагреватели. Имеют змеевик и встроенный нагревательный элемент. Основной нагрев в этом случае происходит за счет змеевика (косвенный нагрев), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами – вода будет теплой даже при выгорании топлива.
К каким котлам можно подключить
Косвенные котлы могут работать с любым источником горячей воды. Подойдет любой водогрейный котел – твердотопливный – на дровах, угле, брикетах, пеллетах. Можно подключить любой тип газового котла, электрический или жидкотопливный.
Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрева
Просто, как уже было сказано выше, есть модели со своим управлением, и тогда их установка и обвязка – задача попроще. Если модель простая, придется продумать систему регулирования температуры и перевести котел с радиаторов отопления на нагрев горячей воды.
Формы резервуаров и способы установки
Бойлер косвенного нагрева можно установить на полу или повесить на стену. Настенные версии имеют вместимость не более 200 литров, а напольные могут вмещать до 1500 литров. В обоих случаях существуют горизонтальные и вертикальные модели.
При установке настенного варианта крепление стандартное – скобы, которые крепятся на подходящий тип дюбеля.
Если говорить о форме, то чаще всего эти устройства выполнены в виде цилиндра. Практически во всех моделях все рабочие выходы (штуцеры подключения) выведены сзади. Подключать проще, да и вид лучше. На лицевой панели есть места для установки датчика температуры или термореле, в некоторых моделях возможна установка ТЭНа – для дополнительного нагрева воды в случае нехватки мощности нагрева.
По типу установки бывают настенные и напольные, емкостью от 50 литров до 1500 литров.
При установке системы стоит помнить, что система будет работать эффективно только при достаточной мощности котла.
Схемы и особенности подключения
Существует два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без него. При отоплении с приоритетом при необходимости весь теплоноситель прокачивается через теплообменник котла. Нагрев занимает немного времени.
Как только температура достигает заданной (контролируемой датчиком, термостатическим клапаном или термостатом), весь поток направляется обратно к радиаторам.
В схемах без приоритета водяного отопления лишь определенная часть расхода теплоносителя направляется на косвенный нагрев воды. Это приводит к тому, что вода долго нагревается.
Схема без приоритета
При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом – она обеспечивает горячую воду в необходимом количестве. При этом нагрев сильно не страдает – для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе в целом 3-8 минут. За такое время ни один дом не может остыть настолько, чтобы почувствовать это. Но это при условии, что мощность котла сопоставима с мощностью котла. В идеале котел более КПД, с запасом 25-30%.
Общие правила
Для обеспечения нормальной работы всех приборов, подключенных к магистрали ГВС, на выходе из котла (не для отопления) устанавливается расширительный бак для ГВС.
Его объем составляет 10% объема бака. Это необходимо для нейтрализации теплового расширения.
Детальная схема обвязки бойлера косвенного нагрева
Также в каждую ветвь присоединения устанавливается запорная арматура (краны шаровые). Они нужны для того, чтобы каждое устройство можно было использовать — трехходовой клапан, циркуляционный насос и т. д. — при необходимости отключать и обслуживать.
Установка рядом с котлом в системе принудительной циркуляции (с 3-ходовым клапаном)
Если в системе уже есть циркуляционный насос, и он установлен на подаче, то и котел принудительного отопления можно поставить рядом с котлом лучше организовать отдельный контур, идущий от котла отопления. Такое подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других котлов, у которых на подающей трубе установлен циркуляционный насос . При такой схеме подключения получается, что водонагреватель и система отопления подключаются параллельно.
При наличии насоса в подающем трубопроводе и водонагревателя, расположенного рядом с котлом
При таком способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (устанавливается на котел). Один из выходов трехходового клапана подключен к патрубку котла для подключения отопления. В обратку перед входом в котел врезается тройник, в него подсоединяется патрубок для слива воды из теплообменника. Собственно, врезка в систему отопления окончена.
Порядок действий по данной схеме следующий:
- При получении датчиком информации о том, что температура воды ниже установленной, трехходовой клапан переключает теплоноситель в котел. Система отопления отключена.
- Весь поток теплоносителя проходит через теплообменник, вода в баке нагревается.
- Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель в систему отопления.
Как видите, схема проста, ее работа тоже понятна.
Схема с двумя циркуляционными насосами
При установке водонагревателя в систему в циркуляционный насос, но не рядом с ним, а на некотором расстоянии, лучше установить циркуляционный насос в контуре на водонагреватель. Подключение бойлера косвенного нагрева для этого случая показано на схеме ниже.
Схема подключения котла с автоматическим управлением
Циркуляционный насос может быть установлен как на подающей трубе, так и на противоположной. В этой схеме нет трехходового клапана, подключение контура осуществляется через обычные тройники. Переключение потока теплоносителя осуществляется включением/выключением насосов, а контролируется датчиком температуры, который имеет две пары контактов.
Если вода в баке холоднее установленной на датчике, включается цепь питания циркуляционного насоса в контуре котла. При достижении заданной степени нагрева замыкаются контакты насоса, который загоняет теплоноситель в систему отопления.
Схема для энергонезависимого котла
В схеме с энергонезависимым котлом для обеспечения приоритета котла желательно, чтобы он был выше радиаторов.
То есть в этом случае желательна установка настенных моделей. В идеале нижняя часть бойлера косвенного нагрева находится над котлом и радиаторами. Но такое расположение не всегда возможно.
Контуры будут работать и при расположении котла на полу, но вода будет нагреваться медленнее и в нижней части будет недостаточно горячей. Его температура будет сравнима со степенью нагрева обратки, то есть подача горячей воды будет меньше.
При энергонезависимом отоплении движение теплоносителя происходит за счет силы тяжести. В принципе можно подключить бойлер косвенного нагрева по традиционной схеме – с циркуляционным насосом в контуре его нагрева. Просто в этом случае при отключенном электричестве не будет горячей воды. Если вам не нравится этот поворот, есть несколько схем, которые будут работать с гравитационными системами.
Схема подключения водонагревателя косвенного нагрева к самотечной системе
При реализации данной схемы контур, идущий к водонагревателю, выполняется трубой диаметром на 1 ступень больше отопительного.
Это то, что дает приоритет.
В этой схеме после ответвления к системе отопления устанавливается термостатическая головка с накладным датчиком. Он работает от батареек и не требует внешнего источника питания. Желаемая температура нагрева воды устанавливается на регуляторе термоголовки (не выше температуры на подаче котла). Пока вода в баке холодная, термостат открывает подачу в котел, поток теплоносителя идет в основном в котел. При нагреве до необходимой степени теплоноситель перенаправляется в ветку отопления.
С рециркуляцией теплоносителя
При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. В противном случае это не сработает. Все потребители могут быть подключены к контуру рециркуляции. В этом случае горячая вода будет постоянно гоняться насосом. В этом случае, открыв воду в любой момент, вы сразу получите горячую воду – вам не нужно будет ждать, пока из труб стечет холодная вода.
Это положительный момент.
Минус в том, что подключая рециркуляцию, мы увеличиваем затраты на нагрев воды в бойлере. Почему? Поскольку идя по кольцу, вода остывает, поэтому котел чаще будет подключаться к подогреву воды и тратить на это больше топлива.
Подключение рециркуляционного кольца к специальному выходу косвенного контура
Второй недостаток заключается в том, что рециркуляция стимулирует перемешивание слоев воды. В обычном режиме самая горячая вода находится вверху, откуда она подается в контур ГВС. При перемешивании общая температура подачи воды падает (при тех же настройках). Тем не менее для полотенцесушителя это, пожалуй, единственный выход.
Как осуществить подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый – найти специальные непрямые устройства со встроенной рециркуляцией. Это очень удобно – полотенцесушитель (или весь контур) просто подключается к соответствующим трубам. Но цена таких вариантов водонагревателей почти в два раза превышает цену обычного бака того же объема.
Подключение бойлера косвенного нагрева с рециркуляцией
Второй вариант – использовать модели, которые не имеют ввода для подключения контура рециркуляции, а подключают его с помощью тройников.
