Котел Протерм Скат 9 кВт: правила использовать. Краткая инструкция

При покупке любого отопительного оборудования пользователь получает инструкцию. В ней описаны все моменты, которые касаются не только установки агрегата, но и его эксплуатации. Котел Протерм Скат 9 кВт не исключение. Конечно, по каким-либо причина инструкция была утеряна, то начать обогрев дома не получится. Ведь электрический котел нужно правильно настроить. Существуют определенные правила монтажа и эксплуатации электрического агрегата. Их нужно соблюдать. В противном случае оборудование будет работать некорректно.

Преимущество электрического котла Протер Скат

Агрегат Протерм Скат обладает рядом преимуществ. Такое отопительное оборудование стало неплохой альтернативой газовым отопительным приборам. Популярность котлов Протерм Скат возрастает с каждым годом. Ведь подобные агрегаты идеально подходят для отопления домов, которые не подведены к основному газопроводу. Электрические котлы данной модификации просто незаменимы для загородных коттеджей с периодическим или же сезонным проживанием.

Среди достоинств таких агрегатов нужно выделить следующие:

  1. Простота установки. В комплекте поставки обычно входит инструкция, которая описывает этапы установки и настройки отопительного оборудования. Помимо этого в инструкции приводятся некоторые рекомендации по вводу котла в эксплуатацию и по его установке.
  2. Отличные показатели КПД. По этим показателям электрические котлы Протерм Скат не уступают котлам от других производителей.
  3. Котлы Протерм Скат очень легко настраиваются и эксплуатируются. Такому оборудованию требуется минимальный сервис.
  4. При необходимости можно проводить точную регулировку температурного режима.
  5. Экологичность.
  6. Помимо этого котлы Протерм Скат не нужно подключать к газопроводу. Установка такого отопительного оборудования не требует обустройства дымохода.

Стоит отметить, что электрические котлы Протерм Скат за время своего существования зарекомендовали себя, как экономичные и безопасные отопительные приборы.

Особенности установки

Котлы Протерм Скат 9 кВт поставляются со всеми необходимыми крепежами и элементами. Помимо этого в комплект входит инструкция, где поэтапно описан процесс подключения и настройки агрегата. Стоит отметить, что модели, которые отличаются по мощности, имеют совершенно одинаковый принцип установки, эксплуатации, а также настройки.

Перед монтажом отопительного оборудования Протерм Скат необходимо согласовать все работы с электрораспределительными службами.

Электрокотлы Протерм Скат с мощностью 9 кВт можно подключать к обычно электросети в 220В. Установка такого отопительного оборудования осуществляется при помощи крепежной планки. Такой агрегат не имеет определенных ограничений по выбору места монтажа. Конечно, есть некоторые требования – необходимо свободный доступ для сервиса, обслуживания, настройки и ремонта отопительного оборудования.

Как устанавливать

Электрокотел Протерм Скат подключается к системе труб при помощи патрубков. Подключение отопительного прибора осуществляется так, чтобы теплоноситель при возникновении сбоев в процессе эксплуатации можно было беспрепятственно слить, не затрагивая при этом всей системы. Дополнительные вентили позволяют наполнить систему теплоносителем и слить его. также, чтобы исключить в холодные период замерзание воды в домах с сезонным проживанием, специалисты рекомендуют до понижения температур удалить теплоноситель полностью из системы.

Котел Протерм Скат подключается к электросети через силовую линию, подведенную отдельно. Подсоединяется сетевой кабель к клеммам, которые располагаются в нижнем углу корпуса. Необходимо тщательно затянуть все винты на разъемах. Котел с мощностью 9 кВт можно подключить к однофазной сети.

Как пользоваться котлом Протерм Скат

Процесс эксплуатации электрокотла Протерм Скат не вызывает особых затруднений. Ведь подобное отопительное оборудование оснащено системами для управления и регулирования. Чтобы прибор начал работать, необходимо проделать всего несколько несложных действий:

  1. Включить агрегат в электросеть.
  2. На панели управления отопительного оборудования выбрать требуемый температурный режим.
  3. Произвести настройку мощности агрегата.
  4. Осуществить более точную настройку температурного режима.
  5. При необходимости изменить уровень давления в системе.

После проделанных манипуляций необходимо нажать кнопку «Старт». Вот и все котел Протерм скат готов к работе. В течение первых нескольких суток эксплуатации стоит следить за работой агрегата и при необходимости проводить регулировку температурного режима. Это позволит выявить некоторые проблемы в работе агрегата, вызванные наличием в системе воздушных пробок. Оцените статью: Поделитесь с друзьями!

особенности, плюсы и минусы, установка, модельный ряд

На чтение 6 мин. Просмотров 40 Опубликовано Обновлено

В местах отсутствия сетей подачи воды и газа для нагрева жилища используют электрическое отопительное оборудование. Среди предложений рынка – котел Протерм Скат. Агрегат навешивается на стену, малогабаритный, не требует устройства дымохода, питается от сети 220 или 380 В. Представлен рядом моделей, отличающихся производительностью.

Описание котла Protherm Скат

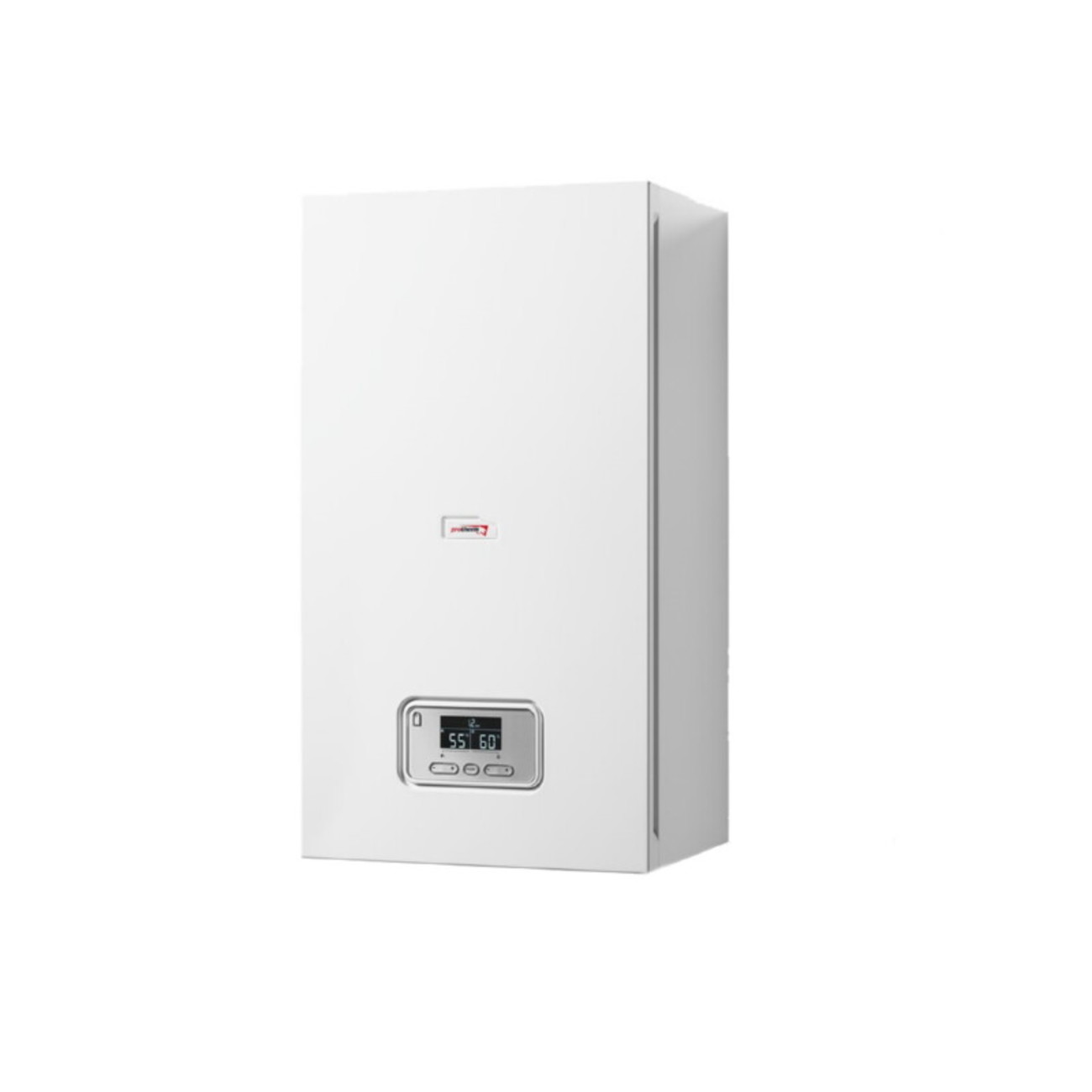

Электрический котел Протерм модификации Скат предназначен для обогрева помещений до 280 кв. м

Словацкая компания Protherm выпускает отопительное оборудование. Модификация Скат относится к электрическим агрегатам. Это одноконтурные системы, способные обогреть дом площадью до 280 м2. Подключаются к однофазному и трехфазному току.

Модели Рrotherm отличаются по производительности. Маломощные – котел Скат 6К и 9К, более мощные Скат 12К, 14К и 18К, 21К, 24К и 28К.

Одноконтурные системы служат для нагрева воды в отопительном контуре. Для горячего водоснабжения требуется установка бойлера. При его использовании переключают котел с режима отопления на режим подогрева воды.

На дисплее указывается температура горячей воды и теплоносителя, горящая лампочка показывает режим работы, красный индикатор предупреждает о неисправности оборудования.

Особенности и характеристики

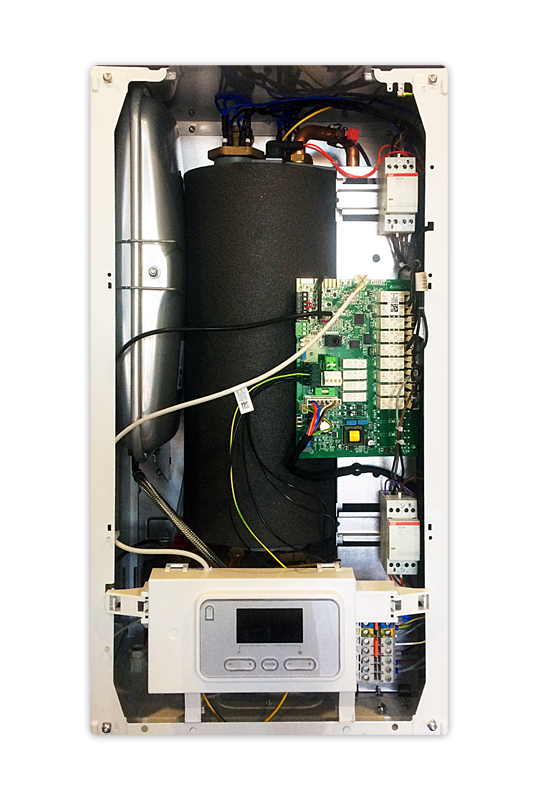

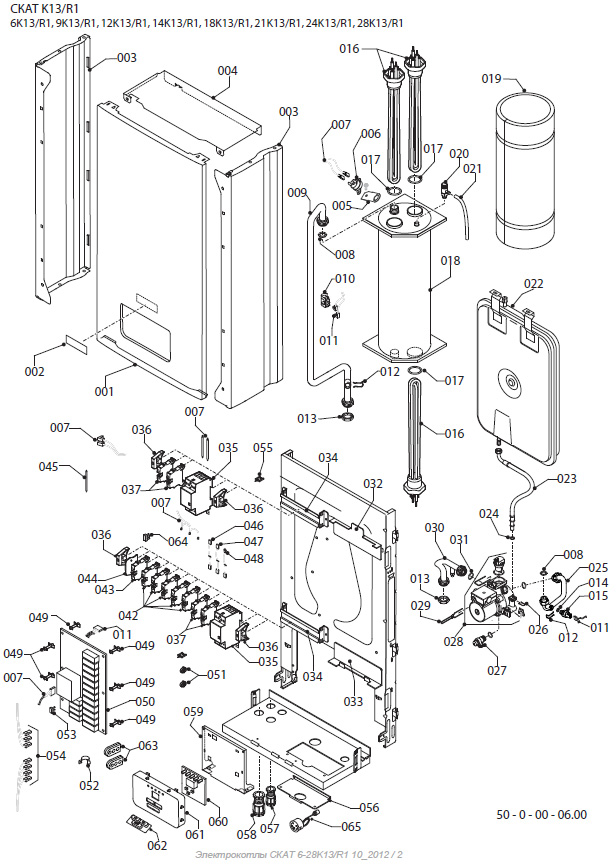

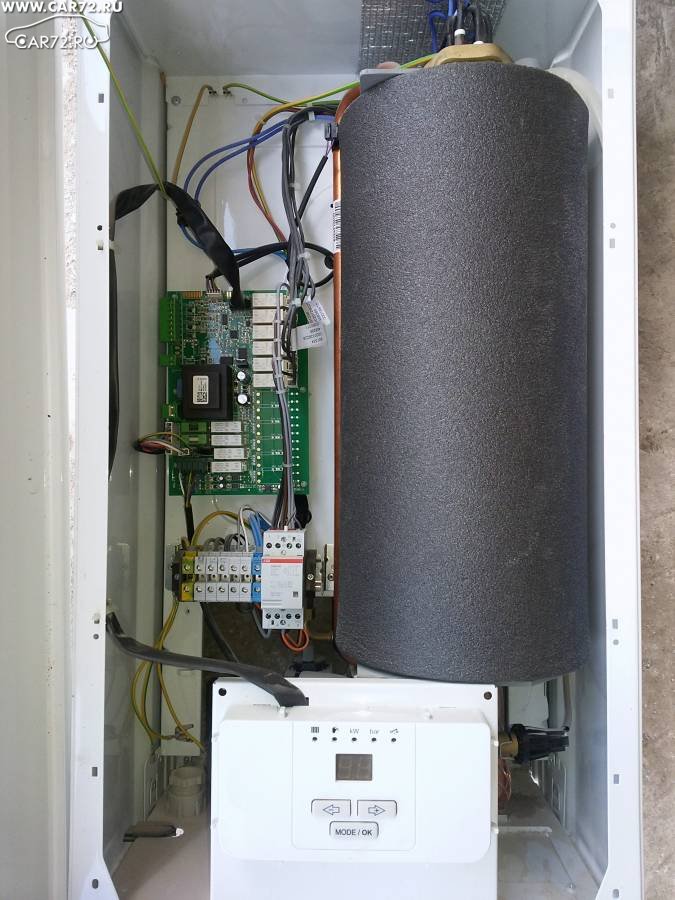

Изначально электрокотел Скат Protherm является трехфазным, однако аппараты мощностью 6 и 9 кВт можно питать от однофазной сети 220 В. Конструктивно электрический котел Протерм 9 кВт и другие модификации марки состоят из следующих элементов:

  • Цилиндрический теплообменник.
  • Блок ТЭНов с многоступенчатым переключением.
  • Компрессионный расширительный бак, объемом 7 литров.
  • Циркуляционный насос.
  • Предохранительный клапан.
  • Автоматический отводчик воздуха.

На линии контура отопления устанавливают датчик температуры и устройство защиты оборудования от перегрева, имеется система защиты от замерзания и от отключения циркуляционного насоса.

Технические характеристики моделей Protherm Скат:

Наименование

Модель котла
12К14К18К21К
Электрическая сеть380В/50Гц
Сечение провода, мм21,51,52,52,546
Мощность, кВт6912141821
Потребляемый ток, А3х9,53х143х18,53х233х273х32
Диапазон регулировки отопления25-85 0С
Диапазон регулировки горячей воды,35-70 0С
Аврийное отключение при95 0С

В таблице указаны основные характеристики электрических котлов, более подробные данные можно почерпнуть в инструкции к оборудованию.

Преимущества и недостатки

Для одноконтурного котла подключают бойлер на горячую воду

Электрокотел Скат 12 кВт Protherm и остальные модификации этой марки имеют достоинства и недостатки. К достоинствам относят:

  • большой выбор моделей по мощности;
  • надежная система безопасности;
  • КПД 99,5 %;
  • качественная сборка элементов;
  • современный дизайн;
  • возможность присоединения дополнительного оборудования;
  • надежность при эксплуатации.

Среди недостатков отметим следующее:

  • нет моделей с бойлером для нагрева воды для бытового потребления;
  • отсутствие термостата в комплекте;
  • недопустимо использовать незамерзающие жидкости в качестве теплоносителя.

Недостатки не являются существенными, их можно не учитывать в соответствии с положительными качествами.

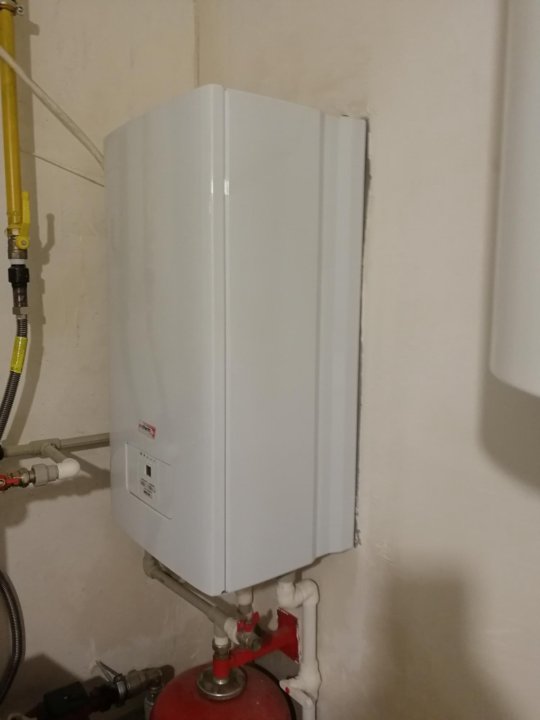

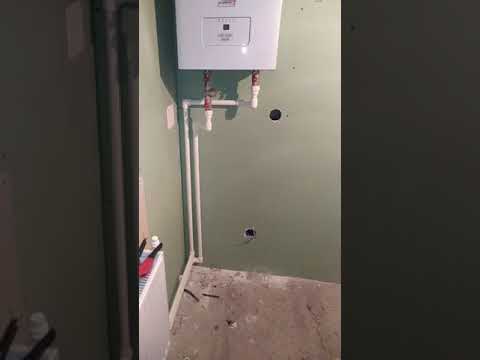

Установка и запуск котла

Котлы мощностью 6 и 9 кВт можно подключать к однофазной сети

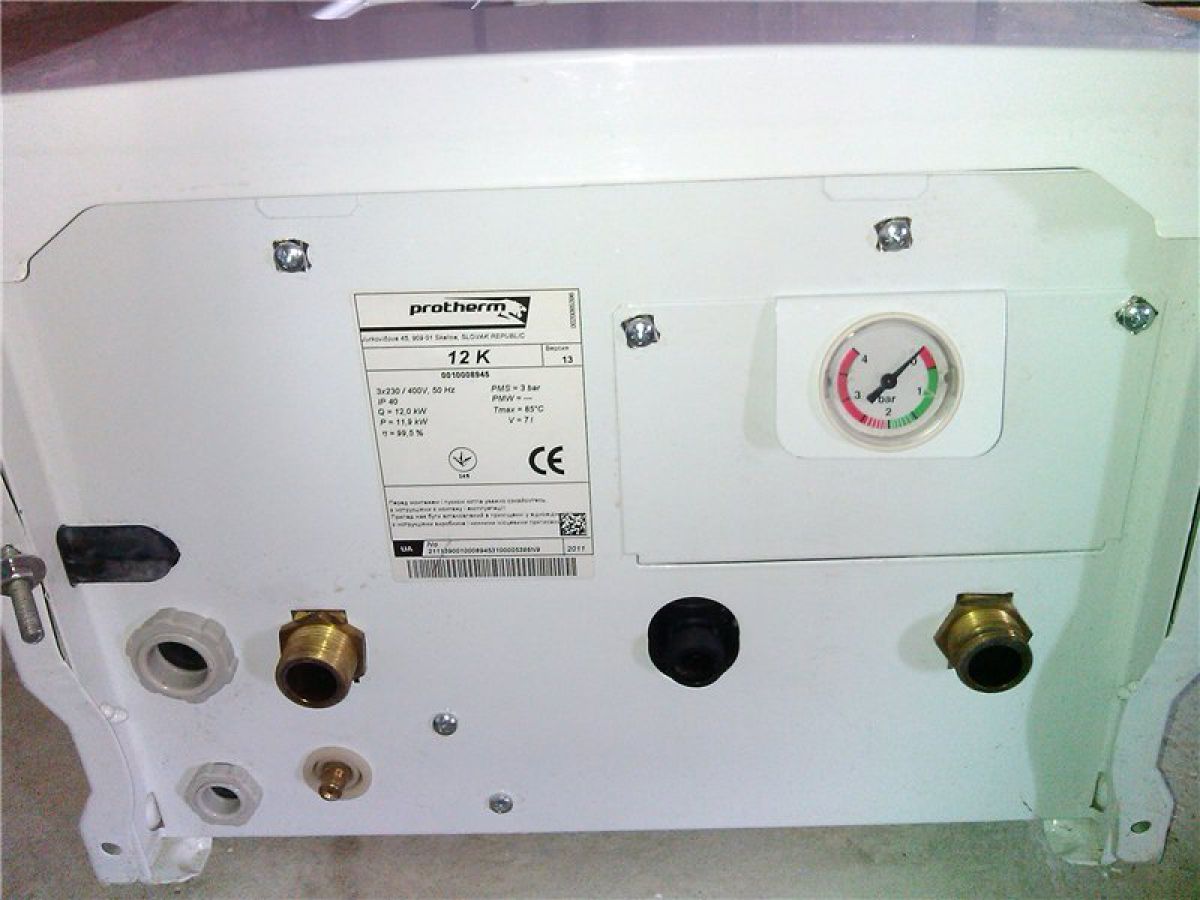

Оборудование навешивают на стену с помощью винтов. Присоединяют патрубки к трубопроводу отопления. При дополнительной установке бойлера в месте его присоединения устанавливают трехходовой кран. Подключают к электрической сети 380 В. На вводе устанавливают выключатель, прерывающий подачу тока. Для питания прокладывают отдельный силовой кабель. Все точки подключения заземляют.

Котел электрический Рrotherm Скат 9 кВт и 6 кВт допускается присоединять к однофазной сети, используя соединительный мостик, входящий в комплект оборудования. С его помощью соединяются фазы проводов на клеммной колодке. Для запуска агрегата открывают кран подачи воды, доводят давление в системе до 2 атм, на дисплее появится значение температуры и загорится лампочка.

Более подробно об эксплуатации котла, о настройке различных режимов работы можно узнать в инструкции «Руководство по монтажу и эксплуатации котла Скат Protherm».

Неисправности котлов и методы их устранения

Система самодиагностики определяет ошибки и выводит их на монитор

Котлы Протерм оборудованы автоматикой, реагирующей на неисправности. Данные об этом отражаются на дисплее, каждая ошибка имеет свой код. Расшифровка:

  • F00, F10, F13, F19 — неисправность датчика температуры;
  • F20 — не работает аварийный датчик температуры или тепловой предохранитель;
  • F22 — наличие воздуха в системе или низкое давление воды;
  • F41 и F55 — заедание реле или контактора;
  • F63 — нет связи с EEPROM;
  • F73 и F74 — сбой в работе датчика воды;
  • F73 и F74 — замерзание воды в котле или бойлере.

При выходе из строя датчиков и указателей нужно заменить или проверить их присоединение к кабельной линии.

Если на дисплее появляется ошибка о «сухом» старте котла, регулируют подачу воды открытием вентиля, повышают давление в системе. При образовании завоздушенности в трубах, сливают воду из них до выхода воздуха.

При залипании контактов датчиков, устранить это можно попеременным включением/выключением кнопки. Если ошибка не удаляется, возможно, данные о ней сохранились в памяти системы. Нужно сбросить настройки до заводских.

При серьезных неполадках котла необходимо вызвать сервисную службу для их устранения.

Модельный ряд

Котлы мощностью от 12 кВт подключаются к трехфазной сети и обогревают помещения до 150 кв. м

Эта линейка оборудования представлена агрегатами мощностью от 6 до 25 кВ. Котлы в комплектации завода оборудованы всем необходимым для простого монтажа и подключения. Система оборудована автоматикой, что обеспечивает работу и отключение в аварийной ситуации.

Электрокотел Протерм Скат 6К

Это одноконтурный котел мощностью 6 кВт. Используется для отопления помещений площадью до 80 м2. Потребляемый ток 10 А, КПД 99,5 %, температура отопления регулируется от 25 до 85 0С. Аварийное отключение выполняется при 95 0С. Для обеспечения горячей водой требуется дополнительное подключение бойлера.

Скат 9К

Электрокотел Протерм Скат 9 одноконтурный отопительный, мощность 9 кВт, потребляемый ток 14 А. температура теплоносителя изменяют от 25 до 85 0С, аварийное отключение при 95 0С. Температура нагрева регулируется количеством включенных ТЭНов. Возможно получение горячей воды включением в систему бойлера.

Protherm 12К

Даже для самых мощных электрокотлов не нужно выделять отдельное помещение

Электрический котел мощностью 12 кВт, использует для работы ток 18,5 А. отличается от предыдущих количеством нагревательных ТЭНов, может обогреть помещение до 120 м2. Работает от сети с характеристикой 380 В/50 Гц. Обладает всеми качествами линейки оборудования Протерм.

Скат 14К и 18К

Одноконтурные отопительные агрегаты, питание от сети 380 В/ 50 Гц, мощность соответственно 14 и 16 кВт, потребляемый ток 23-27 А. способны нагреть помещение 250 м2. Наличие автоматического управления упрощает его эксплуатацию. Аварийное отключение происходит при нагреве воды до 95 0С, регулирования температуры теплоносителя 25 — 85 0С.

Электрические котлы Рrotherm Скат являются альтернативой газовому отоплению. Использование его не требует дополнительного помещения, высокий КПД позволяет экономить электричество. Оборудование помогает решить проблему обогрева в новых коттеджных поселках, особенно это актуально для небольших удаленных от газовых сетей дачных домов.

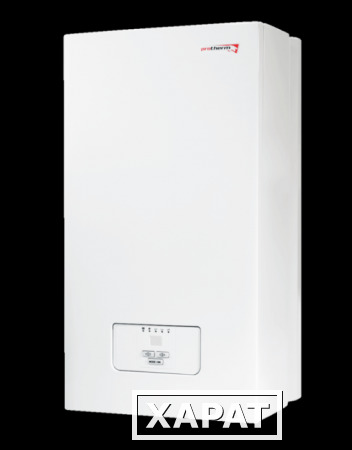

Электрический котёл Protherm Скат 21 кВт

  Protherm Скат . Настенный электрический одноконтурный котел.
Предназначен для установки в квартирах, жилых домах и дачных домиках. Котлы относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании.
Альтернатива газовому отоплению с целым рядом преимуществ: легкость монтажа, высокий КПД на протяжении всего срока эксплуатации, бесшумная работа, экологичность, возможность быстрого и точного регулирования. Не требуют подключения к дымоходу и газопроводу, могут работать от сети ~380В, а модели 6К и 9К могут работать от сети напряжением как ~380В, так и ~220В.

 Особенности :

Мягкий старт (в течение 100 с. котел работает с минимальной мощностью)
Отображение на дисплее параметров автодиагностики и кодов неисправностей

Встроенный двухскоростной насос с автоматическим переключением скоростей, закрытый расширительный 7-литровый бак, автоматический воздушный клапан и предохранительный клапан
Защита от блокировки насоса и 3-ходового вентиля (при присоединении внешнего емкостного водонагревателя)
Функция выбега насоса
Удобное подключение стабилизатора напряжения
Функция защиты от понижения давления в системе отопления — датчик давления воды
Защита от замерзания котла и водонагревателя

Электрокотел является собственной разработкой компании Протерм и имеет очень высокий (99,5% ) КПД, что значительно снижает стоимость затрат на отопление. Кроме этого, электрокотел Скат прост в монтаже, не требует специальных навыков для обслуживания и не нуждается в специальном помещении для установки.


При оформлении заказа на товар, который отсутствует в наличии, является заказным, срок поставки которого от 1 до 30 дней и более необходимо осуществить предоплату в размере 30-100% от стоимости товара. Необходимость предоплаты и размер предоплаты согласовывается с менеджером по телефону при оформлении заказа.

Котел Протерм Скат

_______________________________________________________________________________________________________________

_______________________________________________________________________________

Если не затруднит, можете обрисовать нюансы схемы вашей обвязки котла. В ближайшее время собираюсь устанавливать protherm скат 6К, сейчас собираю информацию по обвязке.

Нижний край аппарата лучше расположить на одном уровне с бойлером, чтобы дисплей был на уровне глаз. Использовал обычную ППР трубу для запитки коллекторов ВТП – кислороду открыта дорога к котлу.

Помогите разобраться с неполадкой электрокотла Скат-14. Дисплей показывает 4.5 бар, в то время как механический манометр 1.1 – 1.2. Пару раз уже было такое, исправлял перезагрузкой котла. Вчера этот номер не прошел. Аппарат 3-ий месяц в эксплуатации. Что делать и как поступить? В чем причина?

Есть два пути: если монтаж и пуск проводились официально, то обращаться с претензией к продавцу или к компании-установщику. Если всё производилось самостоятельно, то поле возможностей существенно шире:

1. Не беспокоиться. Ведь есть механический манометр и клапан безопасности. Проверить качество электропитания. Может какие-нибудь наводки вносят погрешности в измерения.
3. Заменить датчик, если не поможет – плату (может она периодически с ума сходит, неверно обрабатывая данные, полученные от датчика).
4. И пригласить АСЦ на диагностику. Самостоятельный пуск, согласно даже условиям гарантии, ещё не окончательный приговор.

Установлен электрокотел протерм скат 28к на радиаторы и тёплые полы. Хочется издалека узнавать о температуре теплоносителя и работает ли вообще агрегат (нет ли перебоев с электричеством). Что посоветуете? Смотрю в сторону Микро Лайн GSM-Climate ZONT H-1, но вдруг есть альтернативы? И стоит ли устанавливать термолинк с, действительно ли есть ли от него польза в плане экономии электричества?

Подскажите, по инструкции при монтаже котла свободное расстояние сверху должно быть не менее 800 мм. В моем же случае, получается 400. Он будет резервным, основной аппарат газовый. Чем чревато нарушение свободного расстояния?

Для замены ТЭНов котёл демонтировать надо будет.

Дом 100 кв.м, планирую монтаж и установку электрического котла protherm скат 9, к дому планирую подвести 3 фазы 3х5 квт, если вырубят одну из фаз (а такое у нас частенько) аппарат не будет работать на оставшихся двух? Может тогда на одну подключить? Через реле контроля фаз?

На двух работать может. Но если отрубится фаза, от которой запитано управление, то котел конечно погаснет. Ну и понятно, при двух фазах максимальная мощность упадет на треть. Чтобы аппарат не гас от обесточивания управляющей платы, лучше её запитать через реле выбора фаз – своеобразный АВР. От одной фазы записывать лучше не надо.

Эксплуатирую protherm скат 6 второй сезон в ночном режиме и за последний месяц получил счет за электричество немного больше чем за прошедшие временные циклы. Путем выключения всех эл. потребителей, кроме котла, выяснил, что потребляет он 6,5 киловатт. Может, кто знает в чем дело?

Ну так если он потребляет 6.5 – значит, он и отдает 6.5. На самом деле, скорее всего, разгадка в повышенном напряжении у вас в розетке.

Неисправность котла Протерм скат 6. После включения секунд через 5 выключается. В чем проблема?

В сгоревшем/сгоревших элементе ТЭН. Другие варианты маловероятны, ну если конечно это происходит не в холостом режиме.

В эксплуатации электрокотел Протерм скат 6. Площадь около 50 кв. м. с коридором, ванной и вторым этажом. Радиаторы биметаллические. С аппарата отходят два контура на отопление отдельно: первый этаж, кухня, ванная (4 радиатора) и второй контур на коридор, второй этаж (4 радиатора). Каждый контур можно отключить, каждый радиатор можно перекрыть. Труба пропилен 32. Что беспокоит:

1. При нагревании одного контура, неважного какого – всё отлично работает. При подключении второго контура (второй этаж и коридор) температура воды не прогревается выше 54 градуса, даже если перекрываю все радиаторы на втором этаже. Что не так?
2. Насос горячий, это нормально?
3. Насос постоянно работает похоже на самой большой скорости, это нормально? Имеет смысл регулировки скорости насоса? Дошёл до включения регулировок насоса, там показывает 0, а дальше что делать дойти до 16 а потом что? Так не до конца была тут инструкция у кого-то.
4. Помогите подключить комнатный термостат, только дословно, куда что воткнуть. На агрегате разобрался, а с регулятором даже электрики не могут подсказать.

1. А сколько должна быть? Теплосъем радиаторов и должен быть процентов на 10 больше максимальной мощности котла, проблем не вижу, возможно, недостаточно утеплен 2 этаж. Возьмите пирометр, померяйте ветки подачу/обратку, вещь нужная и стоит не так дорого как тепловизор. Возможно, стоит рассмотреть возможность установки гидрострелки и подключения своего насоса на каждую ветку.

2. Да нормально у него мокрый ротор, должен иметь температуру обратки.
3. Не туда лазите. Скорость насоса пункт 19. Скачайте сервисную инструкцию и внимательно прочитайте.
4. Цепляйтесь к сухим контактам, это клемма 1 и 0, мультиметр для проверки вам в помощь. К 220 ни в коем случае не подключайте.

Неисправность котла Протерм скат 28. Загорелась ошибка F20, полез искать красную кнопочку, колпачок с нее никак не слазил, поддел отверткой и закоротнул клемму датчика, который с кнопкой, на корпус тенов, небольшая искра, аппарат погас и не включается. Какие могут быть последствия?

Смотрите предохранители. Их там 2. 80 мА и 1,6 А.

Запускал электрокотел Протерм Скат 9 и забыл про спускной шланг с серым вертушком на емкости с тэнами, он долго (минут 20) бурлил, но воду в БКН нагрел в штатном режиме, а потом я запустил еще и контур отопления, вроде все тоже в штатном режиме. Теперь мучает вопрос: подпалил ли я тэны или обошлось?

Ну один, два, три, все ТЭНы или замкнёт или наоборот будут в обрыве. Или часть замкнёт, часть в разрыве будет. Проявится или в коротком замыкании или в уменьшении скорости нагрева. А может и повезло, всё проработает.

Образовалась следующая проблема с электрическим котлом протерм скат 24. После 4 месяцев нормальной работы появилась следующая неисправность. Включаю котел, происходит диагностика запускается насос, включаются тены постепенно до 24 квт, начинает расти температура, через минут тридцать происходит резкое отключение тенов 24-22-20.

..-0, при этом не загорается номер ошибки после чего котел пытается вновь включить тэны, но тут же их отключает и так продолжает пытаться запуститься. Если выключить от сети и дать постоять и остыть минут 30 то может проработать некоторое время в нормальном режиме и далее опять отключается. Давление в системе 1.5, датчик температуры скидывал с трубки никакого эффекта, аварийный термостат обнулял, системе чистая, залита вода. Обратился в сервисный центр по гарантии отказали так как нет пуско-наладочных работ даже не удосужились глянуть котел на предмет заводского брака, просто отписались и предложили сделать ремонт с заменой платы с установкой на сумму половину стоимости котла. Может, кто сталкивался с подобной проблемой или есть догадки, что можно еще посмотреть.

Что-то случилось с котлом. Вырубило автомат. Ошибок не показывал на дисплее перед этим, ну по крайней мере не видели. Попытались включить. Сначала он начинал включаться и сразу выключился. А сейчас утром он щелкает, красные лампочки под крышкой мигают. Не включается, дисплей не загорается, индикаторы на дисплеи не светят. Потом оказалось, отвалился шлейф от дисплея. Поставили на место, дисплей заработал. Включаем, он начинает работать, а потом вырубает 0 фазу. Она соединена через автомат (может через шину нужно)?

В блоке тэнов пробой на корпус либо КЗ, скорее всего пробой и у вас стоит диф. автомат.
1. Посмотреть индикаторной отверткой наличие фазы на корпусе.
2. Брать Мегаомметр (либо очень хороший мульти метр), отключать тены от платы и прозванивать. На КЗ/пробой.

Установлен и подключен электрокотел protherm Скат 9к. При понижении температуры теплоносителя до 30-35 градусов, падает давление ниже 0.6 и котел, соответственно, останавливается с ошибкой F22. Система закрытая, один этаж, циркуляционника в системе нет (только в аппарате). При отключенном котле накачать расширительный бак до 0.8, затем в систему через обратку подпитываем систему до 1 бара, включаем его? Без циркуляционного насоса не обойтись?

Отключаем котел и сливаем с него воду, только потом качаем (сливной кран открыт). А циркуляционный насос зачем? Если им закачивать при отсутствии водопровода, то он больше 0,6 не поднимет.

Установил и подключил котел, запускал сам, все по инструкции, воздух стравили перед запуском. Радиаторы нагреваются, все как положено, температуру держат. Но вот после включения начинает сильно гудеть, слышно в доме очень хорошо. Воздух проверял, стравливал потом ещё раз, было немного. Вопрос к тем, у кого такой же аппарат, гудение это нормально? Как у вас работает? Да, такое впечатление, что гудит сам насос.

Скорей всего! Так же если у него установлена скорость слишком большая для вашей системы, то может, имеет смысл понизить скорость. Теплоноситель при слишком зажатой системе может переходить звуковой порог и начинается характерный звук в трубах.

Подскажите можно ли увеличить мощность электрического котла Скат с 12 кВт на 18 кВт заменой тэнов или ещё надо что-то менять в управление агрегатом?

Перестал работать контакт на внешний комнатный терморегулятор. Недавно вытаскивал провод, идущий от терморегулятора на котёл протерм, чтобы подключить терморегулятор к дизельному котлы. Когда вставил провод обратно, то электрокотел перестал на него реагировать – включается в любом случае, не обращая внимание на то, разомкнута или сомкнута цепь, идущая на терморегулятор. Мало того – если снять с платы колодочку, в которую собственно втыкается провод с терморегулятора, то котёл по-прежнему включается, словно вставлена перемычка. Хотя по идее в этом случае всё разомкнуто и он включаться не должен.

В эксплуатации котел Протерм Скат 18 квт. Работает на радиаторы и теплый пол 1-го этажа. У меня два вопроса к специалистам.
1. К аппарату подключены внешний термодатчик и комнатный, второй год работаем нормально. К этой зиме собрал и подключил дистанционное управление, которое в наше отсутствие поддерживает около 10С и при необходимости мы заранее включаем котел в обычный режим. Кроме того система старается учитывать ночной тариф. Всё бы хорошо, но хочется большего – обратной связи. Т. е. конроля мощности, температуры воды, давления и возможных сообщений об ошибках в работе. Собственно вопрос – где можно достать принципиальные схемы платы управления и основной платы (не знаю как она правильно называется)? Очень нужно.
2. Судя по описанию, при подключении теплого пола необходимо к аппарату подключить аварийный термостат. На деле на нужных контактах электрокотла вижу перемычку. Что посоветуете? Всё что мне приходит на ум – ограничить температуру теплоносителя. Сейчас она ограничена 60С, что естественно отрицательно сказывается на скорости прогрева помещений. И можно ли как установить этот термостат не разбирая полы? Где он вообще устанавливается, и какая температура теплоносителя для пола считается критичной?

Имеет смысл через силовые реле запитать насосы контуров от линии включения насоса? Поясняю свои сомнения: электрокотел protherm Скат 6 управляется Zont-om по температуре в котельной – начальный вариант домовладения). А насосы контуров (теплый пол, радиаторы отопления) – работают непрерывно.
На контакты управления внешним насосом уже подключен FUGAS. Можно (с помощью силовых реле) перенастроить работу насосов на гребенке от алгоритма встроенного насоса котла? Остановился насос – “замерли насосы контуров”. Ну и наоборот.

Насколько я понял проблему, мощности контактов, управляющих работой встроенного насоса не хватает для управления дополнительными насосами? Если это так, то подключите вместо встроенного насоса контактор (реле). А на него вешайте все, что должно одновременно включаться/выключаться.

Подскажите, если слить воду с труб, то в котле не останется воды (protherm скат 14)? Планируем выключить отопление на год, аппарат в теплом помещении хранить или можно в неотапливаемом?

Скорее всего вода останется в колене, которое ведет от бака котла до насоса. Его можно опорожнить, сняв его. С остальных мест должна стечь.

В эксплуатации:
– электрический котел Protherm Skat 12 кВт.
– терморегулятор Эван ZONT H-2 в качестве комнатного термостата.
– несколько датчиков в разных помещениях дома.
Терморегулятор поддерживает также возможность подключения уличного датчика и работу в зависимости от погоды (погодозависимая автоматика).
Одновременно с этим, сам агрегат тоже имеет выход для подключения уличного термодатчика, например “S010075”. Логика работы котла, у которого одновременно подключены и комнатный термостат и уличный датчик, мне не понятна. Пытаюсь найти оптимальное решение.

Алгоритмы пза в зонте еще сильно недоработаны. В котле же пза работает идеально и немного по-другому.
Зонт дергает питание аппарата для имитации пза, а аппарат модулирует свою мощность в соответствии с собственной пза. То есть принцип пза совсем разный: зонт вкл-выкл его на полную мощность для поддержания температуры теплоносителя, агрегат же просто меняет свою текущую температуру
теплоносителя в меню, адаптируя при этом мощность.

В работе электрокотел protherm 12 кВт (куплен и установлен полтора месяца назад). Выставлено ограничение по мощности 10кВт, ограничение по температуре теплоносителя – 65 градусов. Работает только на отопление (отапливаемая площадь 115 кв. м). Максимально может разогреть теплоноситель до 48 градусов и все. Работая на 10кВт (по показаниям дисплея) реально потребляет около 7 кВт (по электросчетчику). Котел проверяли, с ним все в порядке. У соседей та же проблема, но другой аппарат. Электрики сказали, что проблема в электросети – низкое напряжение (174-200в, и не равномерное по фазам). Рекомендовали поставить мощный стабилизатор напряжения. Вопрос – если я поставлю стабилизатор напряжения, то это реально позволит увеличить температуру нагрева? И какой вариант стабилизатора лучше: один трехфазный, или три однофазных?

Фактически выделенную на дом мощность электрокотел превысить не сможет, т. к. при таком напряжении, а мощность пропорциональна квадрату напряжения, агрегат выдает половину номинальной мощности и даже меньше. Совет Вам дали правильный, режим 12 кВт позволит снять с него чуть больше тепла. А вот установка стабилизаторов вопрос полностью не решит, т. к. Пр низком напряжении фактическая мощность, которую Вы можете взять из сети значительно меньше, чем ограничиваемая вводным автоматом. Если СО не может установить в сети нормальное напряжение, тогда пусть разрешит увеличить номинал автомата. В этом случае появится смысл ставить стабилизаторы (или менять ТЭНы на более мощные).

Установили в дом (150 кв.м) и подключили к системе отопления электрический котел Протерм Скат 14. После двух недель работы, пропало значение 14 в меню выбора мощности (кВт), т. е. могу выбрать 2,4,7,9. Конечно это не кретично, полной мощностью не пользуемся (включен мах до 9 кВт), но хотелось бы понять с чем это связанно. Визуально плата вся целая и контакты проводки тенов тоже. Аппарат с момента установки работает 2,5 месяца, да и наткнулся на это случайно. При установке, мастер показал как пользоваться меню и выставил 9 квт и вот как раз только после двух недель я сам попытался переключать мощность. Индикацию 14 после установки не видел. Мастеру звонил, говорит, что специально не выставлял ограничение. Сижу и думаю, либо он случайно выставил ограничение, так как после вашего ответа я понял что это реально и можно перенастроить котел или что то сломалось. Агрегат от сети отключал, не помогло. Хочется надеяться, что проблема не серьезная. Реле разгрузки еще не поставил, но думаю об этом, так как на дом приходит 15 кВт и при использовании мощных потребителей как бойлер и котел оно небходимо.

Просто в сервисном меню можно настроить максимальную мощность котла, выше которой выставить через обычное меню потом не удастся. Вы уверены, что после визита установщика аппарат давал выставить 14квт? Просто я не помню, чтобы электрокотел исключал из меню мощность тэнов в случае их повреждения. Попробуйте выключить его в щитке автоматом (когда он не будет греть) и включить обратно.

Неисправности и ошибки электрокотла Протерм Скат

«Залипшее» реле – В подобных случаях на панели управления начнет мигать светодиод HDO. Аппарат будет стремиться самостоятельно «разлепить» реле, а в случае неудачи на дисплее появится сообщение об ошибке F41. Котел начнет работать с минимальной мощностью. Если после отключения и повторного включения он начнет работать в нормальном режиме, но на дисплее будет продолжать мигать светодиод HDO, необходимо обратиться в специализированную сервисную организацию.

Проверка:
1. При отмене команды на нагрев отопительной воды – при окончании цикла нагрева ОВ (размыкание цепи RT) или ГХВ (температура воды в накопительном баке достигла установленного значения).
2. При активации „программируемого ограничителя температуры“, т.е. в случае превышения заданной температуры на 5 °C.

Данная функция активируется в случаях нахождения аппарата в „standby“ режиме (т.е. отсутствие каких-либо команд). Функция запускается при активации детектора. Если аппарат работает с перемычкой и наружным датчиком температуры без нагрева ГХВ, то подобная проблема с реле может остаться без
внимания вплоть до момента превышения температуры воды в системе, рассчитанной блоком эквитермического регулирования, на 5 °C. Проверка залипания реле не зависит от режима работы. Она связана с текущим состоянием функции отопления. В то время, когда последняя отключена, и происходит проверка состояния реле.

В подобном состоянии агрегат находится всякий раз, когда нагревательные элементы прекращают свою работу, т.е.:
1. после отмены команд на нагрев отопительной воды и подготовки ГХВ, активацию системы противоморозной защиты – отопление.
2. при активации программируемого ограничителя температуры – setpoint + 5 °C

В случае срабатывания детектора (например, в случае случайного замыкания контакта реле) функция активируется. Кроме того, функция активируется и в случаях:
ГХВ – могут настать случаи 1 и 2.
ОВ – комнатный терморегулятор – 1 и 2.
ОВ – перемычка + наружный датчик температуры.

Снижение давления воды в системе отопления – При падении давления отопительной воды в системе ниже 0,8 бар начнет мигать контрольный индикатор «bar». Электрокотел будет продолжать работать, но при этом необходимо повысить давление циркулирующей в системе отопления воды до 1 – 2 бар посредством ее дополнения. После достижения необходимого уровня давления воды в системе отопления он автоматически вернется к нормальному режиму работы. Если неисправность не удается отстранить, нужно обратиться к специалисту.

Коды ошибок и их значение

F00 – Размыкание цепи NTC датчика на выводе ОВ
– неисправность индицируется в случае размыкания цепи NTC датчика, установленного на выводе ОВ.
– сообщение будет автоматически удалено после повторного подключения NTC датчика.
– размыкание цепи NTC датчика происходит при повышении напряжения свыше 4,75 В.

F10 – Короткое замыкание NTC датчика на выводе ОВ
– неисправность индицируется в случае наступления короткого замыкания NTC датчика, установленного на выводе ОВ.
– сообщение будет автоматически удалено после повторного подключения NTC датчика.
– короткое замыкание NTC датчика детектируется в случае, если напряжение в его цепи ниже 0,45 В.

F13 – Короткое замыкание NTC датчика внешнего накопительного бака ГВС
– неисправность индицируется на дисплее в случае короткого замыкания NTC датчика внешнего накопительного бака ГВС.
– сообщение будет автоматически удалено после повторного подключения NTC датчика.
– короткое замыкание NTC датчика детектируется в случае, если напряжение в его цепи ниже 0,45 В.

F19 – Короткое замыкание датчика наружной температуры
– неисправность индицируется в случае короткого замыкания датчика наружной температуры.
– сообщение будет автоматически удалено после повторного подключения NTC датчика.
– короткое замыкание NTC датчика детектируется в случае, если напряжение в его цепи упадет ниже 0,45 В.
– ошибка не индицируется в случае неактивной функции эквитермического регулирования (E-).
– в этом случае аппарат продолжает работать в нормальном режиме отопления (без эквитермического регулирования).

F20 – Перегрев котла
– неисправность индицируется в случае активации аварийного термостата в результате перегрева аппарата.
– сообщение будет автоматически удалено после ресетирования аварийного термостата вручную.

F22 – Потеря воды – недостаточное давление воды в системе отопления
– неисправность индицируется в случае снижения давления воды в системе отопления ниже 0,6 баров.
– сообщение будет автоматически удалено после повышения давления отопительной воды в системе выше 0,6 баров – в результате дополнения воды в систему отопления.
– сообщение об ошибке не появится в случае неисправности датчика давления.

F41 – «Залипшее» реле
– данное сообщение появится в случае 5-кратной неуспешной попытки котла «разлепить» реле.
– сообщение исчезнет после повторного включения и выключения котла.
– наличие проблемы с «залипшим» реле после повторного включения аппарата продолжает сигнализировать мигание светодиода HDO.
– сообщение исчезнет после обновления заводской настройки агрегата, уложенной в памяти EEPROM (код d96).

F63 – Ошибка памяти EEPROM
– данное сообщение появится в случае возникновения проблем с данными, уложенными в памяти EEPROM, или ошибки в коммуникации EEPROM.
– сообщение исчезнет после обновления заводской настройки котла из EEPROM (код d96).

F73 – Короткое замыкание (сигнал – GND) или размыкание цепи датчика давления
– сообщение появится в случае короткого замыкания (сигнал – GND) или размыкания цепи датчика давления.
– сообщение будет автоматически удалено после повторного подключения датчика давления на соответствующее место.
– короткое замыкание или прерывание цепи датчика идентифицируется в случае снижения напряжения ниже 1 В.

F74 – Короткое замыкание (сигнал – +5 В) датчика давления ОВ
– данное сообщение появится в случае короткого замыкания (сигнал – +5 В) или размыкания цепи датчика давления ОВ.
– сообщение будет автоматически удалено после повторного подключения датчика давления на соответствующее место.
– короткое замыкание датчика с сигналом +5 В детектируется в случае повышения напряжение выше 4 В.

F85 – Замерзание воды в котле
– данное сообщение появится в случае падения температуры, отображаемой NTC датчиком на выходе ОВ, ниже 3 °C.
– сообщение будет автоматически удалено при повышении значения температуры воды, отображаемого NTC датчиком на входе ОВ, свыше 4°C.
– сообщение не появится в том случае, если произошел отказ NTC датчика на выходе.

F86 – Замерзание воды в накопительном баке ГВС
– данное сообщение появится в случае падения температуры воды, отображаемой NTC датчиком накопительного бака, ниже 3 °C.
– сообщение будет автоматически удалено после повышения температуры воды, отображаемой NTC датчиком накопительного бака, выше 4°C.
– сообщение не появится в случае, если NTC датчик накопительного бака неисправен, или отключена функция нагрева воды в накопительном баке – значение функции установлено на отметке „-“.

Подскажите, при 3 фазах и напряжении на каждой фазе стабильно по 180 вольт (между фазами 305 вольт) какую мощность будет выдавать электрокотел Protherm Скат 12 кВт, включенный на ступень 7 кВт, подключенный по трем фазам. Плата управления подключена через стабилизатор. У него получается
один тэн задействован только? Правильно ли считать по формуле P=UхU/R ? Или необходимо каждую фазу по отдельности считать, а потом складывать? На схеме нарисовано в каждом тэне по три резистора, по одному на каждую фазу. И что означает в инструкции номинальный ток 25 А и максимальный ток 23 А?

Там 2 трехэлементных ТЭН по 2. 33 квт каждый элемент. Максимальный ток при полной нагрузке (на 1 фазе) – 23А, 25А – номинальная сила тока предохранителя.

Если отключить пробитый тен, работать будет эл. котел?

Будет, у него там их 6 штук как минимум.

Есть ли у Protherm Skat выход “Ошибка”. Или выход “недопустимое давление в системе”?

F22 – низкое давление в СО (ниже 0,6).
F73 – короткое замыкание датчика давления.
F74 – повышенное напряжение (более 4в) на датчике давления.
Если электрический выход: сухие контакты, или открытый коллектор, то без идентификации ошибки.

Установлен электрический котел Протерм скат 6 квт. Расплавился провод в клемме, после этого начало мигать, то просто F, то ошибка F20, потом вроде работает, потом все по новой и показывает то 0 кв, то 2, то 4. Клемму поменяли, провода зачистили, на красную кнопку нажимали, заводские настройки ставили, но ничего не поменялось. Приходили ремонтники посмотрели, прозвонили, ничего не поняли, сказали, вроде все работает, наверно дело в контакторе. Один знакомый электрик пришел, сказал наверно все таки в плате, поставил перемычки напрямую к тенам, пока так греемся. Только теперь стало чаще выдавать ошибку F20, потом 0 кв. и опять ошибка F20. Кто-нибудь сталкивался с чем-нибудь подобным? Неужели дело в плате? Она вроде как работает. Кстати, до этого аппарат был на однофазке, теперь стоит на трехфазке, но провода видимо расплавились от плохого контакта. Сегодня выключили котел на весь день, вечером включили, вначале работал, как положено, набрав 30 градусов, опять стал выдавать ошибку F20. Кстати, ошибка выходит, когда загорается лампочка RE-13 (насос-пониженная скорость). Звонили знакомому, у него Скат 9, у него она вообще не включается. Такой вопрос: она вообще должна включаться? Насос вроде работает, и прозванивали, и трубы вибрируют и на подаче и на обратке.

Попробуйте поставить параметр d. 19, значение – 0, насос будет работать всегда на повышенной скорости.

Эл. котел Protherm Скат 12K-13, замкнутая система через гребенку, залит антифриз Thermagent-30 Eko объем около 28 л. радиаторы на двух этажах. После запуска системы прошло две недели все работало. Когда стравливал воздух, немного смутило, что при не большом сливе антифриза 100-150 мг давление падало на 0,5 бар, при выставленной температуре котла 60 градусов давление было 1 бар. И так, после отключения электричества на полдня, давление ушло на 0 (что проверил: расширительный бак – давление в норме 1,2, после долил систему антифриз до 1 бар, после чего аппарат заработал опять, стравил немного воздуха при температуре 60 давление поднялось на 2 бар.). Прошло 4 дня приехал, ситуация та же: давление 0 – опять долил, система работает, обнаружил не большой подтек на гребенке с соединением, подтянул, но сама протечка не значительная возможно грамм 10 ушло. Пока предположения, что это из-за воздуха в системе, и мысль поставить дополнительный расширительный бак литров на 30.

У меня стоит дополнительный ГА на 24 л, так как объем системы около 270л. У вас наоборот стоит, т. е. в насос идет теплоноситель без очистки. Возможно расширительный бак не правильно качаете. Нужно полностью сливать теплоноситель с котла и только потом накачивать.

Неисправность электрокотла Protherm Скат 12 квт, без доп. оборудования. Сегодня в связи с оттепелью снизил температуру с 45 до 40 градусов. Через некоторое время заметил ошибку F73. Нашел описание, что это замыкание датчика давления. Есть ли варианты по ремонту? И вообще, может, он живой, надо что-то еще смотреть?

Сбросьте ошибку и проверьте, какое давление в СО. Проверьте давление воздуха в расширительный бак и подпитайте систему до необходимого давления. Снять-подключить разъем с датчика давления. Бак находится у задней стенки, вентиль сверху. Но перед накачкой расширительного бака нужно сливать воду с котла.

В эксплуатации электрокотел Протерм скат 14. Бойлер 200 литров. Когда ставлю температуру ГВС 50-60 градусов, аппарат вообще не отключается. И одновременно работает ГВС и отопление, вижу по мигающей точке на дисплее. Соответственно завышается температура в доме. Разве при работе ГВС не должно отключаться отопление.

Трехходовой клапан на бойлер переводится, смотрите его.

Неисправность электрокотла Скат 6 квт. Набирали воду в систему через насос, выбило предохранитель, и автомат в щитке теперь постоянно горит предохранитель, в чем может быть причина? Насос должен легко проворачиваться отверткой?

Короткое замыкание ТЭНа.

Котел Протерм Скат 9 Квт (1 фазник), установили в прошлом году, к эксплуатации приступили только в этом. Работал по ночному тарифу с программатором для поддержания заданной температуры в загородном доме. Вчера ездил на дачу проинспектировать и с удивлением обнаружил, что аппарат не работает, попросту не горит приборная панель. Предохранители (на плате 2шт) проверил – вроде рабочие, тот который должен быть в шине, его там нет? Может он в другом месте, но я его не увидел.

Попробуйте поставить новые предохранители.

Электрокотел Протерм скат 18 квт был подключен к 220 В, переделали на 380В, при подключение в эл. щитке перепутали провода. После этого выбило автомат, когда разобрались с проводами, котел не включается даже на 220. Замкнута одна фаза и ноль. Подскажите, что делать?

Проверять с прибором.

Электрический котел Скат 9 работал исправно, понадобилось перевесить на другую стену, отсоединил, на следующий день подсоединил, никаких признаков жизни, табло не горит все молчит. Фаза ноль есть, доходит до контактора, а дальше молчок, только на верхнем коричневом проводе контактора есть фаза, предохранители на плате в норме! Подскажите, что за неполадка?

Возможно, неисправна плата управления.

Установлен котел Протерм скат 18. Мощность в киловаттах могу поднять только до 8, дальше не идет, кто знает, в чем проблема?

Сбросьте на заводские настройки, параметр d. 96 поставьте на 1 и нормально.

В эксплуатации электрокотел Protherm Скат 9. Установили его в октябре, поставили температуру на 35 градусов, решили в пустую не топить. Все это время его мы не трогали, он работал, батареи были теплые, в доме плюс, неполадок не замечали. Когда устанавливали его, мы купили провод не такой, какой им был нужен, и установщики, подсоединив его, сказали, что это временный провод, что его надо заменить, иначе будет греться. Провод поменяли, аппарат включили на 80 градусов, через некоторое время выбило автомат. Мы его включили, пока работали в доме, в этот день ничего больше не вырубало. На ночь оставили котел греть дом на 80 градусов, пришли с утра – в доме холод, ночью видимо отключился опять автомат, и у нас в доме прихватило два радиатора. Аппарат включили, работает. К ночи отогрели немного воздух в доме “не прихваченными” радиаторами, масляными обогревателями, трубы грели феном. Как только заработали все радиаторы, давление уже было 0,8, и аппарат опять выключился. После включения выдал ошибку F22. Поняли, что нужно долить воды в СО и поднять давление. Воды долили (воздух с радиаторов стравили), давление установилось на 2,0, автомат заменили на новый. Оставили на ночь на 80 градусов. Котел ночь проработал, но теперь он не нагревается выше 60 градусов, несмотря на установку на 80 градусов. При этом работает на полную мощность. Хотя раньше нагревался на 80 градусов за непродолжительное время. Подскажите, что может быть?

Лучше обратиться в сервисную организацию.

Неисправность котла Протерм Скат 14. Год отработал отлично все нормально было. Сейчас такой сбой – работает несколько часов, затем просто берет и перестает работать, индикация есть, все хорошо, но при этом комнатный термостат замкнут, на дисплее показывает, что нагрев не идет (справа точка не горит). Ошибок никаких нет. Контакты 1 и 2 на колодке К8 при этом замкнуты, прозваниваются тестером. Даже не хочет бойлер нагревать. Подключен БКН и датчик наружной температуры. Если его выключить на пару минут (в щитке обесточить), потом включить вроде начинает работать, но где то минуту, потом опять отключается. Просто перестает думать, что надо греть воду – исчезает точка справа (как будто нет команды на нагрев, хотя команда есть, я уже контакты замкнул). Выключил 2-ой раз – после этого завелся, греет. Теплоноситель выставлен на 70 градусов сейчас, давление в норме, клапан 3-х ходовой ездит туда сюда, не понимаю, в чем может быть дело. Неужели плату менять?

Нужно скинуть настройки к заводским и снова настроить.

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Неисправность котла Протерм скат 28. Загорелась ошибка F20, полез искать красную кнопочку, колпачок с нее никак не слазил, поддел отверткой и закоротнул клемму датчика, который с кнопкой, на корпус тенов, небольшая искра, аппарат погас и не включается. Какие могут быть последствия?

На котле Эван Warmos 30 кВт горит индикатор отказ и две, если включить, клавиши уровня нагрева. Третья не включается. Нагрева естественно нет. Скоро мороза, вода в системе залита. Посоветуйте, что делать?

Перестал работать один тэн на электрокотле ЭВПМ-3, хочу поменять, кто менял блок, есть какие-то сложности? Пошаговая инструкция какая- нибудь?

Подскажите, если я поставлю внешний комнатный термостат, какой алгоритм работы будет у котла, так же будет работать одна ступень при выставленной температуре или включаться больше. А то у меня проблема – выставлено на котле температура 24 по датчику воздуха, а он нагревает до 23 и поддерживает одной ступеней температуру воды в 43 градуса и не отключается. Как решить эту проблему?

Недавно установил электрокотел ЭВП-3 и сразу же встал вопрос о подключении циркуляционного насоса в электрической части. Можно ли подключить электродвигатель насоса к силовой части твердотельных реле (выход на тэны), чтобы режим работы насоса совпадал с работой электрокотла или изготовителем рекомендована другая схема подключения?

_______________________________________________________________________________

В эксплуатации котел Руснит 205 НМ. Появились проблемы с температурой нагрева. Может быть, дело в датчике температуры теплоносителя? Если система думает, что температура выше 85 градусов, а реально ниже, то нагрева происходить не будет, но и термореле не сработает. Как в таком случае проверить?

Подскажите, можно ли производить монтаж котла Галан Очаг-3 турбо как дублирующего в систему с твердотопливным?

Можно ли просто механически, без регулировки или замены электроники поменять нагревательный блок в котле kospel ekco r1 21, с 21 кВт на 24 кВт. Или нужны дополнительные работы?

Подскажите, кто-нибудь устанавливал на электрокотел Вайлант хронотермостат для автоматического переключения мощности (температуры) день-ночь?

Управление котлом через GSM – модуль. – Телеметрика

Монтаж GSM-модуля

GSM-модуль Телеметрика Т3 позволяет организовать удалённое GSM управление котлом Protherm СКАТ (RAY). Далее приведена краткая схема подключения GSM-термостата к котлу Protherm СКАТ (RAY).

Смонтировать GSM-модуль Телеметрика Т3 в подходящее месторасположение – например на стену рядом с котлом Protherm СКАТ (RAY). GSM-модуль имеет встроенный датчик температуры (Т1).

Если управление будет осуществляться по этому датчику, то нужно иметь ввиду, что в месте установки котла температура может не соответствовать температуре в основных помещениях из-за нагрева воздуха от котла.

В качестве альтернативы возможна установка GSM-модуля непосредственно в одном из основных помещений, также можно воспользоваться входящим в комплект датчиком температуры и, разместив прибор непосредственно рядом с котлом, вынести датчик темературы в основное помещение.

Подключение

Все электрические подключения следует производить при отключенном электропитании как котла, так и GSM-модуля.

Релейный выход GSM-контроллера (клеммы COM и NC, например 1 и 2) подключается к плате управления котла Protherm СКАТ (RAY), на клеммы, обозначенные как 1 и 2. Предварительно необходимо снять перемычку, установленную на эти клеммы. Для подключения используется 2-х проводной кабель сечением 0,75 мм2. Длина кабеля не должна превышать 25м.

Подключить, при необходимости, дополнительные внешние датчики температуры. Датчики подключаются параллельно в клеммы GSM-модуля 16 и 17.

После подключения GSM-модуля необходимо вставить в него СИМ-карту, подать питание на котёл и на GSM-модуль, прописать датчики температуры и настроить режим работы согласно руководству по эксплуатации.

Для работы режима терморегулирования достаточно одного датчика температуры воздуха в помещении (встроенного в прибор (Т1) или выносного (Т2), установленного в помещении). В этом случае прибор будет регулировать работу котла по обратной связи от датчика.

Однако, возможно настроить прибор для работы в режиме погодозависимой автоматики (ПЗА). Для этого необходимо использовать датчик, измеряющий температуру на улице (Т3) и датчик, измереющий температуру на трубопроводе подачи теплоносителя (Т4). Датчики в этом случае подключаются согласно схеме. Подробнее про настройку режимов терморегулирования см. руководство по эксплуатации на прибор Телеметрика Т3.

Внимание!

Подбор сечения кабелей, а так же прочие действия с котлом отопления должны проводиться исключительно в соответствии с инструкцией по эксплуатации/монтажу/установке производителя Protherm СКАТ (RAY). Данная схема дана для справки.

Котел электрический протерм 9 квт инструкция: схема подключения электрокотла protherm

Инструкция и руководство на русском

Руководство по монтажу и эксплуатации котла …

Руководство по монтажу

и эксплуатации котла

6, 9, 12, 14, 18, 21, 24, 28 K

версия 13

Настенный электрический котел

Мощностной ряд 6 – 28 кВт

Эквитермическое регулирование

В Е Р С И Я

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИВведение …………………….

.

Страница 3

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Введение ………………………………………………. 4
Управление и сигнализация ……………………. 6
Выбор режима считывания ……………………. 7
Выбор режима настройки ………………………. 8
Сообщения о неисправностях котла …….. 10
Схема управления работой котла …………. 11
Характеристика котла …………………………. 12
Запуск и выключение котла …………………. 13
Регулирование работы котла ……………….. 13

Защитные функции котла …………………….. 15
Техническое обслуживание и уход ………… 17
Транспортировка и хранение ……………….. 18
Гарантия и гарантийные условия …………… 18
Технические параметры ……………………….. 19
Присоединительные размеры ………………. 20
Принципиальная схема ………………………… 21

CKAT 6, 9, 12, 14, 18, 21, 24, 28 K

Заводской номер, обозначение типа, технические данные котла обозначены на шильдике

расположенном на нижней панели корпуса котла. Чтобы прочитать информацию на

шильдике, необходимо снять переднюю панель облицовки котла.

В разделе «Руководство по эксплуатации» содержится описание основных функций котла

и рекомендации по его безопасному применению. Раздел «Руководство по монтажу»

предназначен только для специалистов сервисных и монтажных организаций.

РУКОВОДСТВО ПО МОНТАЖУ
Введение …………………………………………….. 22
Комплектность поставки ……………………… 23
Подготовка к установке котла ……………… 24
Установка котла ………………………………….. 25
Подключение котла к электросети ………. 26
Электрическая схема подключения
бойлера косвенного нагрева …………………. 28
Электрическая схема котла …………………. 30
Неисправности котла …………………………… 37

Введение

Страница 4

Вы стали владельцем прямоточного
электрического котла, предназначенного
для систем центрального отопления, с
возможностью регулирования теплового

комфорта.
Мы надеемся, что электрический котел Скат
будет служить Вам долго и надежно. При
его установке и обслуживании необходимо
соблюдать определенные правила. Поэтому
просим Вас внимательно ознакомиться
с содержанием настоящего руководства
по обслуживанию и при работе с котлом
действовать согласно приведенным в нем
рекомендациям и инструкциям.
Мы верим, что электрический котел СКАТ
поможет Вам создать у себя дома приятную
атмосферу и оптимальный тепловой
комфорт.
Обратите, пожалуйста, внимание на
следующие основные моменты:

Котел вместе с сопутствующим
оборудованием должен быть установлен и
использован в соответствии с проектной
документацией, соответствующими
действующими законами и техническими
нормами, а также инструкциями

изготовителя.

2. Котел должен быть установлен только в

специально предназначенных для этого
помещениях.

3. Введение котла в эксплуатацию после его

установки может проводить только

аттестованный фирмой Protherm
специалист специализированной
организации.

Котел соответствует требованиям
стандартов и нормативных документов,
действующих на территории Российской
Федерации, что подтверждается
Сертификатом Соответствия, выданным
уполномоченным органом, Разрешением
на применение от Федеральной службы
по экологическому, технологическому и
атомному надзору.

В случае возникновения каких-либо
неисправностей обращайтесь только в
специализированную сервисную
организацию – непрофессиональное

Введение

вмешательство может повлиять на

гарантию оборудования.

Сотрудник сервисной организации,
вводящий котел в эксплуатацию, обязан
ознакомить пользователя с техникой
безопасности при обслуживании
оборудования и управлением работой
котла; операциями, которые пользователь
имеет право производить самостоятельно
и операциями, проводить которые имеет
право только квалифицированный
специалист сервисной организации. Если
указанная сервисная организация
является одновременно и поставщиком
котла, она обязана обеспечить сохранность
оригинальной упаковки котла на случай
его возможной транспортировки.

7. Проверьте целостность и комплектность

поставки.

8. Убедитесь, что поставленный вам тип

котла по своим входным параметрам
(указаны на заводском шильдике),
подходит для работы в данном регионе.
Под входными параметрами понимают:

напряжение электрической сети.

9. В случае, когда у Вас нет определенной

уверенности в правильности производимых
Вами действий по обслуживанию котла,
найдите и внимательно изучите
соответствующие указания и
рекомендации, содержащиеся в
настоящем руководстве по обслуживанию,
и действуйте исключительно в
соответствии с ними.

Не устраняйте и не повреждайте
обозначения или надписи на котле.

Оригинальную упаковку котла, на случай
его возможной транспортировки,
сохраняйте нетронутой до тех пор, пока
котел не будет запущен в эксплуатацию.

Для ремонта пользуйтесь только
оригинальными запасными частями.
Запрещается вмешательство во
внутреннее устройство котла и внесение в
его конструкцию каких-либо изменений.

В случае длительной остановки котла
рекомендуется опорожнить его и

отключить от электрической сети. Данная
рекомендация дается с учетом общих

условий, приведенных в настоящем руководстве. …

Страница 5

условий, приведенных в настоящем
руководстве.

13. Утилизацию котла после окончания срока

службы или его отдельных частей
необходимо производить в соответствии с
требованиями, касающимися обеспечения
защиты окружающей среды.

14. Производитель не несет ответственности

и не предоставляет гарантию на
неисправности, возникшие вследствие
невыполнения:

• требований, перечисленных в настоящем

руководстве

• норм и правил, требований стандартов,

соответствующих законам РФ

• условий, перечисленных в паспорте

изделия.

Продавец или монтажная организация

обязаны передать пользователю комплект
сопроводительной документации к котлу.
На случай возможной транспортировки
котла его оригинальную упаковку
необходимо сохранять до тех пор, пока
котел не будет введен в эксплуатацию.

16. «Декларация о соответствии» размещена

на веб-сайте www.protherm.eu.

Обеспечение безопасности

оборудования и людей

• При проектировании, монтаже и

эксплуатации необходимо
руководствоваться следующими
документами, имеющими
законодательную силу на территории РФ:

— СНиПы по отоплению, вентиляции и

кондиционированию;

— Нормативные требования по пожарной

безопасности;

— ПУЭ/ПТЭ

электроустановок

потребителей;

Кроме соблюдения требований,
содержащихся во вышеназванных

документах, при эксплуатации котла
необходимо также выполнять требования
и рекомендации, перечисленные в
настоящем руководстве и
сопроводительной документации к котлу,
предоставляемой производителем. При
этом необходимо исключить
вмешательство в работу котла детей,
лиц, находящихся под воздействием

наркотических веществ, недееспособных

лиц и т.п.

На практике могут возникнуть ситуации,
в которых необходимо предпринять
следующие предупредительные меры:

предотвратить запуск (пусть даже
случайный) котла во время технического
осмотра или выполнения работ в сети
водоснабжения посредством прекращения
подачи электрической энергии к котлу
каким-либо иным способом, кроме как с
помощью главного выключателя (напр.,
посредством отключения котла от
источника электрического тока),

• в случае необходимости слива воды из

котла или системы отопления необходимо
следить за тем, чтобы вода не была
настолько горячей, чтобы вызвать ожоги

• в случае утечки воды из котлового

теплообменника или при его замерзании
не пытайтесь включить котел до тех пор,
пока не будут восстановлены нормальные
условия для работы котла.

Руководство по осблуживанию

Страница 6

Руководство по осблуживанию

Руководство по осблуживанию

Управление и сигнализация

Рис. 1

Панель управления

Посредством панели управления можно
наблюдать за текущими значениями
температуры и давления воды, а также

производить настройку различных
параметров и режимов работы.
Описание элементов управления (Рис. 1):
1. Кнопка MODE/OK – служит для выбора

и сохранения установленных значений
регулируемых параметров.
2. Кнопка (-) – служит для уменьшения

значения регулируемого параметра, а
также для выбора отображаемого на
дисплее параметра.
3. Дисплей — служит для отображения

отдельных регулируемых и
эксплуатационных параметров котла.

4. Светодиод

– индикация режима

изображения или регулирования
температуры котловой воды.

5. Светодиод

– индикация режима

изображения или регулирования
температуры горячей хозяйственной воды.
6. Светодиод «kW» – индикация режима

изображения или установки значений
мнгновенной мощности котла.
7. Светодиод «bar» – индикация давления

воды в системе отопления.

8. Светодиод

– индикация текущего

состояния HDO (индикация неисправности
переключающего реле).
9. Кнопка (+) – увеличение значения

регулируемого параметра, выбор
изображаемого параметра.

Выбор режима считывания

Страница 7

Выбор режима считывания

Отображение актуальной температуры

воды в системе отопления в °C

MODE / OK

Состояние отображения

актуального значения

температуры воды в

системе индицируется
посредством загорания
светодиода

на панели

управления. Если в данном

режиме горит светодиод в

правом нижнем углу

дисплея, это значит, что

котел получил команду на нагрев отпления.

Нажатием кнопки (+) перейдете в режим

отображения следующего параметра.

Отображение актуальной

температуры горячей воды в °C

MODE / OK

Состояние отображения

актуального значения

температуры горячей воды
индицируется посредством
загорания светодиода

на панели управления.

Если при этом светодиод в

правом нижнем углу

дисплея мигает, это значит,

котел работает в режиме нагрева воды в

бойлере; Нажатием кнопки (+) перейдете в

режим отображения следующего параметра.

Предупреждение: Значение данного

параметра появится на дисплее только тогда,

когда к котлу подключен бойлер косвенного

нагрева с NTC датчиком.

Если бойлер подключен к котлу с помощью

термостата, то на дисплее отображается

символ «—». Если в нижней части дисплея

начинает мигать индикатор и отображается

символ «Au», котел работает в режиме нагрева

воды во внешнем бойлере.

Отображение мгновенной мощности

котла в кВт

MODE / OK

Состояние отображения

значения мгновенной

мощности котла

индицируется

посредством загорания

светодиода «kW» на

панели управления.

Нажатием кнопки (+)

перейдете в режим отображения следующего

параметра.

Отображение давления воды в

системе отопления в барах

MODE / OK

Состояние отображения

значения давления воды в

системе отопления

индицируется

посредством загорания

светодиода «bar» на

панели управления.

Нажатием кнопки (+)

перейдете в режим

отображения следующего

параметра.
Предупреждение: Oтображение значений

параметров связанных с эквитермическим

регулированием появится на дисплее только

в случае подключения к котлу наружного

датчика температуры.

Отображение выбранной

эквитермической кривой

MODE / OK

Состояние отображения

на дисплее

установленной

эквитермической кривой

светодидами на панели

управления не

индицируется на панели

управления. Нажатием

кнопки (+) перейдете в

режим отображения

следующего параметра.

Отображение смещения

эквитермической кривой

MODE / OK

Состояние отображения

смещения

эквитермической кривой

светодиодами на панели

управления не

индицируется. Нажатием

кнопки (+) перейдете в

режим отображения

следующего параметра.

Выбор режима настройки

Страница 8

Выбор режима настройки

Регулирование температуры отопления

MODE / OK

Нажатие кнопки MODE/

OK в режиме

отображения

температуры в системе

отопления позволяет

перейти в режим

регулировки значений

параметра температуры

отопления. Данное

состояние индицируется

миганием светодиода

на панели

управления котлом. С помощью кнопок (+)

и (-) можно устанавливать желаемое

значение температуры воды в системе

отопления. Диапазон настройки

температуры отопления — от 25 до 85 °C.

При выборе параметра «—» («летний

режим») режим отопления неактивен.

Нажатием кнопки MODE/OK сохраните

выбранное значение температуры

отопления и вернитесь в режим

отображения температуры отопления –
светодиод

перестанет мигать.

Регулирование температуры горячей

воды

MODE / OK

Нажатие кнопки MODE/

OK в режиме

отображения

температуры горячей

воды позволяет перейти

в режим установки

температуры горячей

воды в бойлере

косвенного нагрева.

Переход в режим нагрева

воды в бойлере сигнализируется миганием

светодиода на панели управления котла.

В случае подсоединения датчика NTC:

С помощью кнопок (+) и (-) выберите

желаемое значение температуры горячей

воды.

Диапазон настройки температуры горячей

воды — от 35 до 70 °C.

Для отключения функции подготовки

горячей воды установите на дисплее

параметр «—». Нажатием кнопки MODE/

OK сохраните выбранное значение

температуры горячей воды и вернитесь в

режим отображения температуры горячей

воды – светодиод перестанет мигать.

В случае подсоединения термостата

бойлера:

С помощью кнопки (-) в режиме установки

температуры горячей воды в бойлере,

отключите нагрев воды в бойлере — на

дисплее отобразится символ «—»;

С помощью кнопки «+» в режиме установки

температуры горячей воды в бойлере,

включите нагрев воды в бойлере — на

дисплее отобразится символ «Au».

Предупреждение: конечная температура

горячей воды в бойлере зависит от

настройки термостата.

При нажатии кнопку MODE / OK

установленное значение сохраняется и

происходит возврат в режим установки

температуры горячей воды — светодиод

перстает мигать.
Предупреждение: этот параметр

может быть установлен только при

подсоединенном к котлу бойлере.

Настройка мощности котла в кВт

MODE / OK

Нажатие кнопки MODE/
OK в режиме
отображения значения
мгновенной мощности
котла позволяет перейти
в режим настройки
мощности котла. Переход
в данное состояние
сигнализируется

миганием светодиода «kW» на панели
управления котлом. С помощью кнопок (+)
и (-) выберите желаемое значение
мощности котла в кВт. Диапазон настройки
мощности зависит от типа котла
(максимальной теплопроизводительности
котла). Следующее нажатие кнопки MODE/
OK сохраняет выбранное значение и
возвращает Вас в режим изображения
актуального параметра мгновенной
мощности котла – светодиод «kW» перестает
мигать.
Предупреждение: Изменять значения

следующих параметров можно только в
случае подключения к котлу наружного
датчика температуры.

9настройка эквитермической кривой, Рис. 2

Страница 9

Настройка эквитермической кривой

MODE / OK

Нажатием кнопки MODE/

OK в режиме

изображения выбранной

эквитермической кривой

перейдете в режим

настройки

эквитермической кривой.

Данное состояние

индицируется миганием

на дисплее котла буквы

«E». С помощью кнопок (+) и (-) выберите

требуемый наклон эквитермической

кривой. Диапазон настройки

эквитермической кривой от E0 до E9.

Отключение режима эквитермического

регулирования осуществляется выбором

значения «E-«. Нажатием кнопки MODE/OK

сохрантите выбранное значение наклона

эквитермической кривой и вернитесь в

режим отображения эквитермической

кривой – буква «E» на дисплее перестанет

мигать.

Настройка параметров смещения

эквитермической кривой

MODE / OK

Нажатием кнопки MODE/
OK в режиме
отображения параметра
смещения
эквитермической кривой
перейдете в режим
настройки параметра
смещения
эквитермической кривой.

Переход в данный режим индицируется
миганием на дисплее котла буквы «P».
Посредством кнопок (+) и (-) установите
желаемое значение смещения
эквитермической кривой. Диапазон
настройки от P0 до P9. При выборе
значения «P-» смещения эквитермической
кривой не происходит. Нажатием кнопки
MODE/OK сохраните выбранное значение
смещения эквитермической кривой и
вернитесь в режим отображения смещения
выбранной эквитермической кривой –
буква «P» на дисплее котла перестанет
мигать.

Рис. 2

0,2

0,4

0,6

1,2

1,5

2,5

3,5

µ

·

наружная температураB …

Страница 10

A – наружная температура
B – температура отопления
C – кривые отопления

дисплей

кривая

0,2

0,4

0,6

1,0

1,2

1,5

2,0

2,5

3,0

3,5

дисплей

требуемая

температура

Пример настройки наклона

эквитермической кривой

В случае выбора эквитермической
кривой 1 или 2 и желаемой температуры
отапливаемого помещения, отличной от 20
°C, например температуру 22 °C, смещение
эквитермической кривой будет происходить
как это указано на примере (рисунок
3). Параллельное смещение выбранной
кривой отопления 1 или 2 происходит

по оси «D” под углом 23°. В результате
при желаемой температуре воздуха в
помещении 22 °C и температуре наружного
воздуха 0°, авоматически рассчитанная
терморегулятором температура котловой
воды будет составлять около 55 °C.
Предупреждение: Если желаемая

температура воздуха в помещении еще
не установилась, или ее повышение
происходит слишком медленно, увеличьте
значение наклона кривой отопления.

Рис. 3

µ

·

¸

D – выбор основания кривой (желаемая
температура воздуха в помещении)

Выделить → Я нашла инструкцию для своего водонагревателя здесь! #manualza

Котел Протерм Скат 9 кВт: правила использовать. Краткая инструкция

При покупке любого отопительного оборудования пользователь получает инструкцию. В ней описаны все моменты, которые касаются не только установки агрегата, но и его эксплуатации. Котел Протерм Скат 9 кВт не исключение. Конечно, по каким-либо причина инструкция была утеряна, то начать обогрев дома не получится. Ведь электрический котел нужно правильно настроить. Существуют определенные правила монтажа и эксплуатации электрического агрегата. Их нужно соблюдать. В противном случае оборудование будет работать некорректно.

Преимущество электрического котла Протер Скат

Агрегат Протерм Скат обладает рядом преимуществ. Такое отопительное оборудование стало неплохой альтернативой газовым отопительным приборам. Популярность котлов Протерм Скат возрастает с каждым годом. Ведь подобные агрегаты идеально подходят для отопления домов, которые не подведены к основному газопроводу. Электрические котлы данной модификации просто незаменимы для загородных коттеджей с периодическим или же сезонным проживанием.

Среди достоинств таких агрегатов нужно выделить следующие:

  1. Простота установки. В комплекте поставки обычно входит инструкция, которая описывает этапы установки и настройки отопительного оборудования. Помимо этого в инструкции приводятся некоторые рекомендации по вводу котла в эксплуатацию и по его установке.
  2. Отличные показатели КПД. По этим показателям электрические котлы Протерм Скат не уступают котлам от других производителей.
  3. Котлы Протерм Скат очень легко настраиваются и эксплуатируются. Такому оборудованию требуется минимальный сервис.
  4. При необходимости можно проводить точную регулировку температурного режима.
  5. Экологичность.
  6. Помимо этого котлы Протерм Скат не нужно подключать к газопроводу. Установка такого отопительного оборудования не требует обустройства дымохода.

Стоит отметить, что электрические котлы Протерм Скат за время своего существования зарекомендовали себя, как экономичные и безопасные отопительные приборы.

Особенности установки

Котлы Протерм Скат 9 кВт поставляются со всеми необходимыми крепежами и элементами. Помимо этого в комплект входит инструкция, где поэтапно описан процесс подключения и настройки агрегата. Стоит отметить, что модели, которые отличаются по мощности, имеют совершенно одинаковый принцип установки, эксплуатации, а также настройки.

Перед монтажом отопительного оборудования Протерм Скат необходимо согласовать все работы с электрораспределительными службами.

Электрокотлы Протерм Скат с мощностью 9 кВт можно подключать к обычно электросети в 220В. Установка такого отопительного оборудования осуществляется при помощи крепежной планки. Такой агрегат не имеет определенных ограничений по выбору места монтажа. Конечно, есть некоторые требования – необходимо свободный доступ для сервиса, обслуживания, настройки и ремонта отопительного оборудования.

Как устанавливать

Электрокотел Протерм Скат подключается к системе труб при помощи патрубков. Подключение отопительного прибора осуществляется так, чтобы теплоноситель при возникновении сбоев в процессе эксплуатации можно было беспрепятственно слить, не затрагивая при этом всей системы. Дополнительные вентили позволяют наполнить систему теплоносителем и слить его. также, чтобы исключить в холодные период замерзание воды в домах с сезонным проживанием, специалисты рекомендуют до понижения температур удалить теплоноситель полностью из системы.

Котел Протерм Скат подключается к электросети через силовую линию, подведенную отдельно. Подсоединяется сетевой кабель к клеммам, которые располагаются в нижнем углу корпуса. Необходимо тщательно затянуть все винты на разъемах. Котел с мощностью 9 кВт можно подключить к однофазной сети.

Как пользоваться котлом Протерм Скат

Процесс эксплуатации электрокотла Протерм Скат не вызывает особых затруднений. Ведь подобное отопительное оборудование оснащено системами для управления и регулирования. Чтобы прибор начал работать, необходимо проделать всего несколько несложных действий:

  1. Включить агрегат в электросеть.
  2. На панели управления отопительного оборудования выбрать требуемый температурный режим.
  3. Произвести настройку мощности агрегата.
  4. Осуществить более точную настройку температурного режима.
  5. При необходимости изменить уровень давления в системе.

После проделанных манипуляций необходимо нажать кнопку «Старт». Вот и все котел Протерм скат готов к работе. В течение первых нескольких суток эксплуатации стоит следить за работой агрегата и при необходимости проводить регулировку температурного режима. Это позволит выявить некоторые проблемы в работе агрегата, вызванные наличием в системе воздушных пробок. Поделитесь с друзьями!

Электрический котел Протерм Скат 9 квт — инструкция по подключению

Котел одноконтурный

Приобретая любой отопительный агрегат, вместе с ним вы получаете инструкцию — Протерм Скат 9 квт не является исключением. В модельном ряду представлено 8 агрегатов, отличающихся друг от друга показателем мощности — 6, 9, 12, 14, 18, 21, 24, 28 кВт.

Обратите внимание! Электрокотел может применяться не только для отопления. При покупке дополнительного нагревательного бойлера его можно внедрить в сеть горячего водоснабжения.

Преимущества отопительных котлов Протерм Скат

Электрокотлы PROTHERM Скат стали хорошей альтернативой газовому оборудованию, быстро набирающему популярность. Они идеальны для эксплуатации там, где еще не прошла газификация. Безусловно, такой выбор хорошо подходит для загородных дачных домиков с сезонным или периодическим проживанием.

Среди основных отличительных особенностей котлов Скат нельзя не отметить следующие:

  • Простота монтажа. В комплект поставки котла Протерм Скат входит подробная инструкция, не только описывающая настройки оборудования, но и дающая рекомендации по монтажу и вводу агрегата в эксплуатацию.
  • Хороший КПД. По этому показателю электрокотлы не уступают другому популярному отопительному оборудованию, в том числе и газовому.
  • Простота настройки и эксплуатации, а также минимальный сервис.
  • Точная регулировка температурных показателей.
  • Экологичность.
  • Отсутствие необходимости подключения к газовой сети и потребности в дымоходе.

За время своего существования на рынке котлы Протерм Скат заслужили репутацию самого безопасного и экономичного отопительного электрооборудования.

Монтаж котла

Схема устройства

В комплект поставки электрокотлов PROTHERM Скат входят все необходимые крепежные элементы и подробный мануал, поэтапно описывающий работы по подключению. Модификации, отличающиеся по мощности, имеют одинаковый принцип монтажа, настройки и эксплуатации, поэтому в качестве примера возьмем элекрокотел мощностью 9 кВт.

Перед установкой агрегата необходимо согласовать работы с электрораспределительными службами.

Модификации агрегата 6 и 9 кВт подключаются к обычной электросети 220 В. Более мощные варианты — 12, 14, 18, 21, 24, 28 кВт — к сети 380 В. Монтаж осуществляется на стену с помощью специальной крепежной планки. Агрегат не имеет ограничений по выбору места установки. Единственное требование — возможность свободного доступа для обслуживания, сервиса, ремонта, настройки и т. п.

Схема подключения

К системе труб агрегат подключается с помощью патрубков. Само подключение осуществляется так, чтобы при сбоях в работе прибора теплоноситель можно было слить только из него, не затрагивая систему в целом. Заполнение котла теплоносителем и слив его из агрегата осуществляются с помощью дополнительных вентилей. Чтобы исключить замерзание воды в холодное время года в домах с сезонным проживанием, рекомендуется полностью освобождать систему перед понижением температуры воздуха.

К электросети котел подключается через отдельную силовую линию. Сетевые провода подсоединяются к клеммам, расположенным в нижнем углу корпуса агрегата. Все винты на разъемах должны быть тщательно затянуты. 6-ти и 9-ти киловаттные модификации могут подключаться к однофазной сети, остальные — только к трехфазным.

Заключение

Монтаж и подключение электрокотлов Протерм Скат производится достаточно просто. Тем не менее, это требует наличия специальных навыков. Лучше, если монтаж будет выполнен специалистами. В любом случае разработку проекта подключения агрегата лучше доверить профессионалам. Это позволит избежать сбоев и поломок в процессе дальнейшей эксплуатации.

Климатическая компания «Термомир» предлагает оптом и в розницу электрические котлы Протерм. Ознакомьтесь с информацией на сайте или позвоните нашим консультантам для выбора нужной модели котла.
Protherm (Чехия/Словакия) предлагает электрические котлы серии Скат KR 13, оптимально подходящие для отопления квартир и частных домов, а также других жилых и бытовых объектов площадью от 60 до 280 кв.м.
Электрокотлы Protherm отличаются высокой надежностью и эффективностью (КПД до 99,5%), лаконичным внешним видом, компактными размерами, недорогим и быстрым монтажом (устанавливаются на стену, крепежный материал в комплекте), бесшумной и экологичной работой. Котел отопления электрический Protherm работает от электросети с напряжением 380 В, а модели Скат 6 и 9 кВт могут подключаться и к 220 В.
Электрический котел Skat KR 13 оснащен цилиндрическим теплообменником с ТЭНами (2-4 шт.), циркуляционным насосом и встроенным расширительным баком 7 л, может работать с погодозависимой автоматикой.
Настенный котел электрический Скат имеет удобную панель управления с дисплеем, высокоточную многоступенчатую регулировку мощности, функцию самодиагностики и оповещения о неисправностях.
Электрические котлы Протерм являются одноконтурными и предназначены только для отопления, но в комплекте с фирменными бойлерами косвенного нагрева могут снабжать и горячей водой. Емкость бойлеров Протерм — от 60 до 200 литров.
Популярность электрических котлов отопления Protherm объясняется оптимальным соотношением цена-качество, высокой надежностью благодаря европейской сборке, приятным дизайном и доступной ценой. Чтобы выбрать и купить электрический котел Protherm для обогрева частного дома, дачи или др., обратитесь к техническим консультантам компании Термомир и вам помогут подобрать оптимальный вариант.
Посмотрите также:

  • Все электрические котлы Протерм
  • Бытовые электрокотлы Протерм
  • Мощные электрокотлы Протерм

Не нашли нужную модель? Позвоните!

Электрический котёл Protherm RAY Скат 9 KE/14

Настенный одноконтурный электрический котел PROTHERM Скат 9 кВт устанавливается в квартирах, жилых домах и дачных домиках, и относится к отопительным приборам повышенной комфортности, отличается удобством в использовании и обслуживании. В котле осуществленна возможность подключения бойлера для приготовления горячей воды.

— электрический котел PROTHERM Скат 9 кВт имеет современный дизайн
— Простой и эргономичный дисплей
— Полная модуляция (шаг 1, 2 или 2,3 кВт) с равномерной нагрузкой на ТЭНы
— Подключение к 3-х фазной сети переменного тока
— Регулирование температуры отопления и горячей воды осуществляется на панели котла
— Расширенный перечень кодов настроек для адаптации электрического котла под индивидуальную систему отопления
— Дистанционное управление электроснабжением от тарифного счетчика
— Возможность управления работой котла от комнатного термостата и (или) датчика наружной температуры, приобретается дополнительно.
— Мягкий старт (в течение 100 с. котел работает с минимальной мощностью)
— Отображение на дисплее параметров автодиагностики и кодов неисправностей
— Встроенный двухскоростной насос с автоматическим переключением скоростей, расширительный бак 7л, автоматический воздушный клапан и предохранительный клапан
— Защита от блокировки насоса и 3-ходового вентиля (при присоединении емкостного водонагревателя)
— Функция выбега насоса
— Удобное подключение стабилизатора напряжения
— Функция защиты от понижения давления в системе отопления – датчик давления воды
— Защита от замерзания котла и водонагревателя

Производитель:

Protherm

Габариты, мм:

740х410х310

Наличие насоса:

Есть

Наличие расширительного бака:

Есть

Тип отопительного котла:

Электрический

Мощность:

9 кВт

Количество контуров:

Одноконтурный котел

Способ крепления:

Электрокотел для отопления протерм. В чем преимущества электрокотла Protherm и правила его эксплуатации. Установка и эксплуатация

Электрокотлы пользуются спросом у владельцев загородного жилья, жилых коттеджей и других негазифицированных построек. Они отличаются хорошей функциональностью и позволяют обогревать любые здания, не подключенные к газопроводам. Их типичный представитель – электрокотел Протерм – прибор от известного производителя, отличающийся высоким качеством сборки и достойной производительностью.

Данный обзор мы решили посвятить электрокотлам Protherm. В нем скажем:

  • О модельном ряду Scat;
  • О технических характеристиках оборудования;
  • О популярных моделях;
  • О отзывах пользователей.

Оборудование такого известного производителя действительно заслуживает отдельного упоминания, поэтому мы расскажем вам все, что знаем о котлах Протерм.

Особенности электрокотлов Протерм

Установив такой электроприбор в своем доме, вы сделаете отличный выбор.Вместо того, чтобы покупать оборудование сомнительных брендов, лучше немного переплатить и взять действительно стоящую вещь у известного производителя – , эффективность всей системы зависит от качества используемого котла . Кроме того, Protherm имеет большой опыт в производстве электронагревательного оборудования.

Состав только один – Scat.

Обогрев жилья, не подключенного к газопроводу, всегда является большой проблемой. Существующие на рынке электрокотлы либо имеют высокую стоимость, либо не могут похвастаться достаточной функциональностью.При этом всегда обращайте внимание на малогабаритные и аккуратные газовые модели, которые работают в автоматическом режиме и не загромождают пространство. Компания Protherm готова предложить владельцам загородного жилья аналогичные решения, но работающие от сети.

Электрокотлы Protherm – это уникальное решение, обладающее должным КПД. Их устанавливают как в жилых, так и в нежилых домах, исправно вырабатывающих тепло. Они представлены единой модельной линейкой Skat – на выбор заказчика есть образцы с тепловой мощностью от 6 до 28 кВт.Благодаря этому они могут обогревать помещения площадью до 280 кв. м

Что хорошего?

  • Простая одноконтурная конструкция – если вы любите простую и надежную технику, продукция этой марки вам обязательно понравится;
  • Широкий диапазон мощности – есть возможность подобрать устройство, подходящее по мощности и по своей цене;
  • Высокий КПД – КПД , по заявлению производителя, составляет 99,5% . Это означает, что практически вся потребляемая электроэнергия без значительных потерь превращается в тепло;
  • Абсолютно бесшумная работа – даже если техника находится в спальне, она не помешает полноценному сну;
  • Наличие точного контроля температуры – создайте комфортную и уютную атмосферу в вашем доме;
  • Наличие универсальных моделей – могут работать от однофазных и трехфазных сетей напряжением 220 или 380 В;
  • Простая установка – вы справитесь с установкой самостоятельно, без помощи специалистов.

Диапазон цен от 37 900 до 47 000 рублей – это официальная цена от производителя на апрель 2016 года. В некоторых других магазинах она может отличаться в большую или меньшую сторону (чаще в большую). Но ничто не помешает вам купить электрокотел Протерм в официальном интернет-магазине – это самый экономичный и надежный вариант.

Стоимость оборудования может показаться завышенной, но Protherm всегда несет ответственность за качество своей продукции.

Технические характеристики и внешний вид

Электрокотел Протерм впишется в любой интерьер благодаря небольшим размерам и настенному размещению.

Электрокотлы Протерм, как и положено хорошему оборудованию от известного бренда, заключены в аккуратные малогабаритные корпуса. Тем самым они могут вписаться в любой интерьер , даже самый изысканный. Размеры кейсов: высота 740 мм, глубина 310 мм, ширина 410 мм (размеры идентичны для всей линейки Scat). Внутри мы найдем все необходимое для работы системы отопления:

  • Циркуляционный насос;
  • Автоматический воздухоотводчик;
  • Расширительный бак на 7 литров.

Не нужно беспокоиться об установке жгута – просто подсоедините трубы и радиаторы, залейте систему охлаждающей жидкостью, и тогда можно начинать тестирование.

Модели мощностью 6 кВт и 9 кВт могут работать как от однофазных, так и от трехфазных сетей. Более мощные – трехфазные. Техника не боится скачков напряжения и не имеет перегрузок в сети – здесь предусмотрено пошаговое увеличение мощности. Максимальный ток в цепи при работе ТЭНов до 50 А.Максимальное давление теплоносителя в системе 3 атм, а температура до +85 градусов.

При подключении электрических отопительных котлов Protherm к сети убедитесь, что сечение проводов соответствует потребляемой мощности.

Схема расположения вводов электрокотлов Протерм, а также их размеры.

Электрокотлы

Protherm оснащены удобными панелями управления. У них есть светодиодные индикаторы и жидкокристаллические дисплеи.Предусмотрены системы самодиагностики – коды ошибок отображаются на встроенных экранах. Для создания комфортной атмосферы используются термостаты. Системы безопасности представлены датчиком перегрева, защитой от замерзания, датчиком давления, предохранительным клапаном и системой антиблокировки циркуляционного насоса.

Интересной особенностью является возможность подключения внешних бойлеров-накопителей, которые приобретаются отдельно.

Популярные модели

Электрокотел Protherm Skat 9 KR 13 – самый покупаемый.Применяется для обогрева помещений площадью до 90 кв. м

Как мы уже говорили, электрокотлы от Protherm представлены единственной линейкой Skat. Таким образом, все оборудование имеет схожие характеристики, отличается мощностью и потребляемым током – все остальные данные идентичны, вплоть до габаритов и веса. Что касается наиболее популярных моделей, это конструкции мощностью 9 кВт, 12 кВт и 21 кВт .

Кроме того, в модельный ряд Skat входят модели мощностью 6 кВт, 14 кВт, 18 кВт, 24 кВт и 28 кВт – максимальная площадь обогрева зависит от мощности (необходимо учитывать теплопотери и возможность подключения бойлера. учитывать при расчетах).

Инструкция по эксплуатации

При установке и настройке прибора необходимо соблюдать правила техники безопасности и использовать средства защиты. Котлы монтируют в сухом месте, вдали от легковоспламеняющихся конструкций, аварийных выходов, кондиционеров и других электроприборов. Установка в местах возможного попадания воды на оборудование не допускается. . Также не допускается работа в морозильных камерах.

Установите оборудование на твердые стены с учетом веса.Трубы отопления должны входить плавно и без перекосов. Подключение к электросети осуществляется с помощью проводов подходящего сечения, непосредственно к электрическому щиту через дополнительные автоматические выключатели УЗО. Для защиты от поражения электрическим током оборудование необходимо заземлить. Также нужно убедиться, что напряжение питания соответствует установленным нормам. Внешние компоненты и модули подключаются в соответствии с инструкциями.

Таблица для расчета необходимого сечения провода и номинала предохранителя в зависимости от мощности

В идеале установкой должны заниматься сертифицированные специалисты, но если следовать инструкции и соблюдать правила техники безопасности, ничего страшного не случится.

Во время работы оборудования необходимо контролировать температуру в системе и реагировать на возможные ошибки. Если оборудование работает нормально, пользователям нужно только установить желаемую температуру. Температура отопительного контура и температура во внешнем накопительном котле (при его наличии) выбираются с помощью кнопок на панели управления – параметры и ошибки контролируются с помощью ЖК-дисплея.

Словацкий бренд Proterm – европейский производитель отопительного оборудования.В ассортименте представлены водонагреватели различных типов, работающие на твердом и жидком топливе, газе и электричестве. Исполнение изделий может быть как напольным, так и настенным; Модельный ряд накопительных и проточных подогревателей позволяет выбрать устройство, максимально отвечающее требованиям безопасности и обладающее высокими характеристиками.

Обзор электрокотлов Proterm

Настенные электрокотлы серии Skat Protherm представляют собой одноконтурные накопительные устройства, которые широко используются для нагрева воды и отопления. Серия SKAT является уникальной разработкой компании и в первую очередь предназначена для отопления и горячего водоснабжения в строительных объектах (квартиры, частные дома, коттеджи, загородные дома). Электрооборудование SKAT относится к продуктам высшего качества, поскольку его довольно легко установить, настроить, использовать и обслуживать.

Электрокотлы от компании Протерм работают от сети, для полноценной работы нет необходимости подключать их к газопроводу, а также устраивать коаксиальный дымоход.Для помещений разной площади компания производит агрегаты от 6 до 24 кВт. Оборудование крепится к стене, поэтому отпадает необходимость в специальном техническом помещении. Высокий КПД и мощность электрокотлов снижают затраты на отопление здания и обеспечивают комфорт пользователям. Электронагреватели состоят из расширительного бака, теплообменника, системы управления безопасностью и блока управления.

1. Электрокотел для отопления дома Протерм Скат 6.

Тепловая мощность – 6 кВт, максимальный КПД позволяет котлу обогревать помещение площадью до 60 квадратных метров.метров. В теплообменнике установлены два независимых нагревательных элемента по 3 кВт каждый. Вес 34 килограмма, что позволяет закрепить его на стене, регулировка плавная, шаг – 1 кВт. Устройство подключается к сети с напряжением 220 или 380 В. Для экономии средств изделие оснащено программатором и датчиком температуры. Встроенная функция саморегулирования также направлена ​​на снижение потребления энергии.

2. Технические характеристики электрокотла Скат 9.

Как и предыдущая модель, данное устройство может быть подключено к сети с напряжением 220 или 380 В. Мощность – 9, в теплообменнике установлено 2 нагревателя: первый – 6, второй – 3 кВт. Изделие обеспечивает обогрев помещений площадью до 90 м2. В передней панели установлен дисплей для контроля и регулировки параметров работы электрокотла.

3. Описание электрокотла Скат 12.

Работает от сети напряжением 380 В, мощностью 12, в теплообменнике два независимых ТЭНа по 6 кВт каждый.Устройство способно обеспечить автономное отопление здания площадью до 120 м2. Благодаря небольшому весу он крепится прямо на стене.

4. Электрокотел Скат 24.

Оборудован дисплеем, на котором отображаются все параметры, исполнение – настенное, вес – 34 кг, мощность – 24 кВт, позволяет пошаговая регулировка. существенно сэкономить на отоплении. Модель рассчитана на помещения площадью до 240 м2. Теплообменник продукта состоит из четырех независимых нагревателей мощностью 6 кВт.Электрокотел работает от сети напряжением 380 В.

Накопительный бак емкостью 60-200 литров для горячего водоснабжения может быть подключен ко всем приборам. Для минимизации затрат следует использовать электрическое отопление совместно с двухтарифным счетчиком электроэнергии (дневной и ночной тариф). Производитель дает 12-месячную заводскую гарантию на оборудование.

Какие мнения?

«По отзывам, электрокотлы Протерм идеальны для частных домов.В прошлом году установил на даче Scat 9 – выбором очень доволен. Во-первых, электрокотел чрезвычайно экономичен и компактен, во-вторых, его легко регулировать, в-третьих, он работает бесшумно и не доставляет никаких неудобств моей семье. Для полноценного функционирования дымоход не требуется, да и схема подключения к электросети понятна – установили сами. »

Владимир Алексеевич, Московская обл.


«В то время я читал много отзывов о котлах Протерм, сейчас решил оставить свой.Давно хотел смонтировать автономную систему отопления и горячего водоснабжения, но как человек возраста искал надежный и несложный в эксплуатации электрокотел. Я выбрал Skat 12, потому что у него простой интерфейс, настройки и регулировка, к тому же подключения проводов и аксессуары выполнены в соответствии с требованиями европейских стандартов, поэтому они достаточно надежны и качественны. «

Мирон, Уфа.

« Для системы отопления своего дома я решил купить электрокотел Скат 9, так как он компактен и эргономичен, крепится на стене и не требует отдельного помещения, его легко установить. работать.Вы можете смело устанавливать его в доме – в процессе работы он не выделяет токсичных веществ. »

Макар Мельников, Волгоград.

«Для частного дома использую котел на 24 кВт. Работой доволен, достаточно утеплить конструкцию, площадь которой составляет 180 квадратов. Единственное, что нас беспокоит, так это цена на электрокотел Протерм СКАТ 24КР – около 25000 рублей, но он быстро окупается (в среднем – 5 лет) за счет снижения затрат и повышения уровня комфорта жизни.«

Электрокотлы Protherm

– удобное и эффективное решение для отопления жилых помещений. Если вам нужна выгодная альтернатива газовому отоплению, они будут правильным выбором.

Компания Proterm ведет свою историю с 1991 года, когда первые электрические котлы Protherm были запущены в столице (тогда Чехословакии) Праге. С тех пор, за более чем 20-летнюю историю, эта словацкая компания наладила продажи своей продукции в 25 странах на трех континентах, экспортируя более 90% своего отопительного оборудования.

Отзывы покупателей свидетельствуют о том, что европейское качество котлов Protherm и их низкая стоимость завоевали доверие во всем мире. В настоящее время компания производит более 95 моделей отопительного оборудования.

Технические характеристики продукции компании

По сравнению с газовым отоплением электрические котлы Protherm обладают рядом конкурентных преимуществ, среди которых очень высокий КПД, бесшумность, простота установки и возможность точной настройки. Электрокотел «Протерм» имеет небольшие габариты, привлекательный внешний вид и удобную панель управления.В отличие от котлов внешнего горения, электрокотел не требует разводки дымохода и может быть установлен где угодно.

Если вы решили купить электрокотел «Protherm», специалисты компании «Тепломатика» помогут выбрать модель, которая удовлетворит все ваши требования. В нашем ассортименте есть электрические котлы мощностью от 6 до 28 кВт, способные обогревать помещения площадью до 280 м2. В зависимости от мощности модели питаются либо только от сети 380 В, либо на выбор 220/380 В.

Цена на электрический котел Protem для отопления частично зависит от ситуации на валютном рынке, так как продукция этого производителя производится в Словакии.

Электрокотлы настенные Protherm

Электронагревательные котлы Protherm имеют следующие технические характеристики:

  • трехфазная система контроля превышения мощности;
  • возможность управления внешним котлом с пульта управления котлом;
  • насос циркуляционный экономичный;
  • простота подключения комнатного термостата и тд.

Цена на электрокотел Protherm на сайте официального представителя отличается отсутствием наценки у перекупщиков. Эта техника относится к оборудованию повышенной комфортности, которое способно работать в электрических сетях с напряжением 220 В или 380 В. Все котлы полностью автоматизированы, поэтому практически не требуют вмешательства человека. Также стоит отметить экономичность работы и бесшумность этого изделия.

Электрокотлы Protherm

Описание, фото, отзывы и цена электрокотлов Protherm для отопления частного дома доступны на страницах каталога.Чтобы получить консультацию и ознакомиться с дополнительной информацией касательно технических характеристик конкретной модели, условий доставки или способов оплаты, закажите обратный звонок или задайте вопрос онлайн.

Если вы определились с моделью и решили сделать заказ, вам будет достаточно одного клика, чтобы открыть форму обратной связи и совершить покупку. По вопросам приобретения отопительного электрокотла Protherm в Санкт-Петербурге и Москве также обращайтесь в торговую сеть компании, адреса и телефоны которых можно найти на сайте.

Электрокотлы Skat Proterm

идеально подходят для использования в частных домах, квартирах и промышленных зданиях. Способ крепления – настенный. Предназначен для нагрева воды в баке и обогрева помещений. Котлы продаются отдельно. Материал исполнения – эмалированная сталь, обеспечивающая эффективную теплоизоляцию. Работает в паре с отопительными котлами Protherm. В результате время нагрева значительно сокращается, вы можете самостоятельно регулировать расходы на отопление и расход горячей воды.

Технические характеристики электрокотла позволяют полностью отключить отопление дома, что актуально летом или во время сезонного проживания в загородном частном доме.Для комплексной эксплуатации возможна установка комнатного регулятора, позволяющего регулировать температуру в помещении, включая и выключая котел при необходимости.

Функциональные возможности

Электрокотлы Skat

выпускаются в восьми вариантах в зависимости от мощности, которая может составлять от 6 до 28 кВт. Может выступить альтернативой газу.

1. Есть защита от резких скачков электричества, тепловой предохранитель.

2. Четыре уровня мощности.

3.Температура эксплуатации при максимальной мощности – 85 ° С.

4. Возможно каскадное подключение котлов.

5. Защита от замерзания и перегрева.

6. Насос защищен от заклинивания.

7. Светодиодный индикатор, сенсорный экран управления.

Преимущества электрокотлов Скат Протерм:

  • КПД 99,5% за весь срок службы;
  • регулировка проста и точна;
  • простота установки и обслуживания, не требующая специальных навыков;
  • экологичность;
  • работают бесшумно;
  • не нужно подключать к дымоходу или газовой трубе.

Электрокотел работает от сети мощностью 380 Вт. Также доступны модели с возможностью подключения к менее мощным сетям. 6К и 9К можно запитать от 220 Вт.

Краткий обзор

Серия

Scat представлена ​​следующими моделями:

1,6 тыс. Мощность 6 кВт. Предназначен для обогрева помещений площадью не более 60 кв. м. Работает от сети 380, 220 кВт. Объем расширительного бачка 7 литров. За 1 минуту может приготовить 13 литров горячей воды.

2. 9К. Максимальная площадь – 90 квадратных метров. м. К электросети можно подключить 380 или 220 кВт. Расширительный бак на десять литров. Количество уровней 4.

3,12К. Максимальная мощность – 12 кВт. Площадь отапливаемого помещения – 120 кв. м. Работает от сети 380 кВт. Встроенный бак емкостью 10 литров. Первые 100 секунд работайте на минимальном уровне.

4,14К. Электрокотел (14 кВт) способен обеспечить отопление небольшого дома площадью не более 140 квадратных метров.м. Есть возможность регулировки: 1/3, 2/3 или полная мощность. Агрегат оборудован стальным теплообменником с реостатическими нагревательными элементами.

5,18К. Отапливает комнату площадью 180 кв. м. Температура приготовленной воды может варьироваться от 40º до 85º. Имеет три нагревательных элемента. Количество ступеней – четыре.

6.21К. Электрокотел (21 кВт) используется для отопления жилых или складских помещений, площадь которых составляет около 210 квадратных метров. м. Способы эксплуатации: в качестве основного нагревательного элемента, в системе теплых полов, подготовки воды для хозяйственных нужд.Оборудован тремя нагревательными элементами.

7,24К. Мощный электрокотел 24 кВт. Имеет четыре режима. Поэтапный старт работы с выдержкой, что обеспечивает безопасность при падениях в электросети. Количество нагревателей – 4 (включаются по очереди).

8,28К. Самый мощный из электрокотлов – Протерм (28 кВт). Его можно использовать как для отопления частных домов, так и для промышленных зданий. Он имеет четыре ТЭНа по 7 кВт каждый. Регулировка плавная, что способствует равномерному распределению напряжения.Максимально нагревается вода до 80ºС.

Отзывы пользователей


«В сентябре прошлого года планировалось переехать в загородный дом. Сразу встал вопрос по отоплению. Газ нам показался неуместным, так как под определенные требования требуется отдельное помещение, а установка оборудования – дело непростое. Мнение было таким же, поэтому мы решили купить электрический Protherm вместе с бойлером для нагрева воды. Идеально подходит для отопления частного дома, убедившись на собственном опыте.Управлять легко, с этим справлялась даже наша бабушка. Минус – повышенные затраты на электроэнергию. «

Бочарова Ирина, Екатеринбург.

«Мы живем в частном доме, провести газ невозможно по ряду причин. Менеджеры посоветовали нам приобрести электрокотел Protherm Skat 9. В итоге ни разу не пожалели о своем выборе. Есть возможность регулировать отопление, даже в большие морозы в доме очень тепло. Если включить на полную мощность, то буквально за считанные минуты батареи нагреваются во всем доме.Но в целях экономии лучше выбрать минимальный режим. «

Иваненко Николай, г. Уфа.

«Изучив отзывы и мнения, я решил приобрести электрокотел для отопления дома компании Протерм. Имею модель Scat 9. Обогревает почти 700 метров труб теплого пола. Пришлось установить дополнительный насос, так как штатный не выдерживает таких объемов. Поставил мощность на 100 кв. Площадь пяти киловатт. Этого хватит даже зимой.”

Дубенко Сергей, Москва.

«Построив коттедж, нас озадачил вопрос отопления. Отзывы наших друзей помогли выбрать электрокотел, выбор пал на Protherm. Занимает мало места, выглядит современно, стоимость вполне доступная. Два года гарантийного обслуживания, год пользуемся и нареканий нет. Установка не так проста. Рекомендую не проводить установку самостоятельно, а доверить ее специалистам. ”

Зимина Алена, г. Казань.

«Купил несколько месяцев назад Protherm Scat. Цена и качество нормальные, за исключением одного «но». Была небольшая проблема. Давление было непостоянным: сначала поднялось до 1,9, потом резко упало до 1,1. Выручили специалисты из сервисного центра. Прокачал компенсатор спущенной водой. Больше никаких проблем не было. ”

Колесников Михаил, Санкт-Петербург.

Преимущества и недостатки

Одним из главных преимуществ является безопасность эксплуатации, которую обеспечивают:

  • система контроля дифференциального напряжения;
  • защитный термостат, отключающий работу при нагреве воды выше 90º;
  • пошаговый способ включения котла (шаг до 7 кВт).

Стальной корпус обеспечивает надежное удержание тепла и долговечность. Комфортность использования возможна благодаря дисплею, на котором отображаются: температура, режим, ошибки (их коды указаны в инструкции). Нет необходимости в систематическом обслуживании. Электрокотел Скат работает бесшумно. Регулируемый уровень тепла, доступная цена.

Недостатки:

  • необходима стабильная работа электросети, иначе отоплению нет альтернативы;
  • рекомендуется подключение через стабилизатор;
  • высокое энергопотребление в холодное время года.

Цены

Модель Proterm Scat

мощность, кВт Цена, рублей
6K 6 33500
9K 9 34500
12K 12 35000
14K 14 36600
18K 18 39100
21K 21 40200
24К 24 41200
28K 28 42200

Пульт дистанционного управления электрокотлом протерм.Управление электрокотлом Protherm

Сегодня все больше и больше людей задают вопросы экономии, тепло и электричество в этом плане стоят в первую очередь. Также мы не забываем об экономии при реализации наших целей.

Одним из проверенных решений с точки зрения экономичного отопления частного дома является установка котла и современной автоматики для него. GSM-сигнализация Xsital имеет широкий функционал по работе с отопительными котлами и работает со всеми известными системами.

Ksital отлично работает с любым типом котла, в данном примере с газовым котлом Protherm.





Подключив к котлу Xsital и комнатному термостату в загородном доме, можно значительно сэкономить электроэнергию. уведомляет об отключении электричества и падении температуры на сотовом телефоне домовладельца. Дополнительная возможность – контролировать температуру в доме.

При необходимости в Ksital можно установить температуру для разных временных интервалов (например, ночью или днем).Отправив SMS, вы можете перевести дом в экономичный режим, когда температура в доме + 12 ° C или комфортная + 24 ° C.

И при этом всегда быть в курсе, какая температура в доме. Это уникальная способность Xsital, она каждую зиму спасает сотни коттеджей в Свердловской области от размораживающего отопления.

Кситал работает со всеми известными системами отопления.

Экономично, удобно, комфортно!

Модуль «GSM-Климат» позволяет удаленно изменять параметры системы отопления и управлять климатом.С помощью модуля вы можете установить желаемую температуру воздуха в помещении. При этом можно переключиться в режим фиксированных температур «Эконом» или «Комфорт», в режим недельного программирования «Расписание» или выключить электрокотел. Устройство самостоятельно контролирует показания датчика температуры и регулирует работу котла в зависимости от заданных параметров температурного режима в помещении. Модуль «GSM-Климат» способен передавать служебные сообщения, отчеты об изменении параметров работы котла и сообщать об аварийных ситуациях.

Что это?

Модуль «GSM-Климат» – это компактное устройство с собственной SIM-картой, которая подключается к котлу отопления. Команды на него можно передавать с любого телефона (спутникового, мобильного или стационарного), планшета или ПК. Для удаленного управления требуется уникальный пароль, предотвращающий несанкционированный доступ.

Как это работает?

В модуль вставляется SIM-карта любого оператора, что обеспечивает надежный прием сигнала на местности.На этот номер отправляется SMS-сообщение с телефона хозяина – GSM-устройства «Знакомьтесь» друг с другом. Вы можете установить расширенный список «доверенных» номеров: котел будет «подчиняться» командам, поступающим с них. Для управления котлом с незнакомых телефонов также требуется пароль. Помимо управления по SMS, реализована возможность управления через голосовое меню. Также котлом можно управлять со своей личной страницы.

Бонус!
Дополнительные функции устройства позволяют не только экономить ресурсы на отопление и контролировать работоспособность котла отопления, но и следить за безопасностью объекта и моментально оповещать об аварийных ситуациях.Пользователь может подключить дополнительные датчики, такие как движения, открытия, утечки воды, утечки газа, датчики огня и дыма и т. Д. Информация передается по каналам мобильной связи и Интернет.

Важно!
Модуль «GSM-Климат» можно установить на любой электрокотел любого производителя, например Protherm, Evan и др.

Характеристики универсального GSM модуля:

    возможность установки необходимой температуры воздуха в помещении;

    выбор температурного режима – режим фиксированных температур «эконом» или «комфорт»; режим недельного программирования «расписание», режим поддержания минимальной заданной температуры «выключено»;

    возможность управления работой котла через СМС команду, голосовое меню или интернет;

    уведомление об изменении температуры в помещении ниже или выше установленного пара;

    предупреждение при неисправности датчика температуры;

    извещение об аварии котла;

    мониторинг температуры в помещении с периодом 1 минута;

    функций охранной сигнализации;

    Память событий

    ;

Комнатный GSM-термостат CLIMATE ZONT H-1V с собственной SIM-картой, подключенной к отопительному котлу.Команды на него можно передавать с любого телефона, планшета или ПК. Для удобства на сайте есть бесплатные приложения для телефона и личного кабинета. Для защиты от несанкционированного доступа вход в личный кабинет защищен паролем.

Термостат ZONT H-1V измеряет температуру в помещении и включает или выключает выходное реле, контролируя работу котла таким образом, чтобы температура в помещении соответствовала заданному значению. Он контролирует техническое состояние котла и сигнализирует при аварии или отключении напряжения питания.

Термостат контролирует температуру в доме и на улице, напряжение питания, техническое состояние котла и многое другое. Если значения отклоняются от заданных значений, он сообщает вам об этом звонком или SMS.

К термостату можно одновременно подключить 10 датчиков температуры. Это могут быть как проводные, так и радиодатчики. Показания магистрали используются для контроля работы котла. К нему в резерв закреплен доп.В случае неисправности основного термостата автоматически переключается на работу резервный датчик и управление котлом не прекращается. Показания остальных датчиков используются для общего контроля системы отопления.

ZONT H-1V легко подключается к газовому котлу вместо комнатного термостата. В него вставляется SIM-карта любого оператора, обеспечивающего устойчивый прием, и перемещается давление подачи. Вам необходимо отправить SMS с телефона хозяина на номер SIM-карты и «представить» устройство.

Модуль GSM-Climate ZONT H-1V может быть установлен на любой газовый котел любых производителей с разъемом для подключения внешних управляющих устройств. Вы можете ознакомиться с демонстрационной версией модуля, запустив демонстрационный ввод.

Технические характеристики GSM-Климат ZONT H-1V:

∙ Термостат для удаленного управления SMS-командами, с помощью GSM-модема или набора голосового меню

∙ Работа через GPRS Интернет

∙ Внешняя GSM антенна

∙ Без привязки к конкретному оператору мобильной связи

∙ Датчик температуры (цифровой)

∙ Встроенная резервная батарея, 2000 мА * ч

∙ Удаленное обновление ПО через Интернет без выключения устройства

∙ Изменение режима котла «в одно нажатие»

∙ Программирование недельного графика температурного режима

∙ Диапазон настройки комнатной температуры от +5 до +40 ° С

∙ Уведомление об отклонении температуры в помещении от заданных пороговых значений

∙ Предупреждение о неисправности датчика температуры

∙ Контроль работы дополнительных датчиков температуры (до 10 датчиков одного типа *)

∙ Монтаж на DIN-рейку **

∙ Размеры 90x50x55 мм

Оснащение:

∙ Термостат

∙ Внешняя GSM антенна

∙ Датчик температуры (цифровой, проводной DS18S20)

∙ Адаптер питания 220В / 12В

∙ Адаптер / преобразователь ошибки / отказа котла 220 / 12В

∙ Встроенная резервная батарея, 2000 мАч

∙ Внутренняя энергонезависимая память

∙ Руководство по эксплуатации.

SIM-карта

приобретается отдельно.

* Дополнительные датчики приобретаются отдельно, как принадлежность.

** DIN-рейка продается отдельно

Электрокотел для отопления дома (100 кв.м): характеристика

Если у вас дачный или частный дом, на центральное отопление, на который нет надежды, можно купить котел. Однако перед этим необходимо рассчитать, сколько мощности должно иметь оборудование, только так можно создать уютный микроклимат в своем доме, не переплачивая за энергоресурсы и дополнительную мощность устройства.

Выбор мощности

Специалисты советуют выбирать этот вариант с учетом того, что на каждые 10 квадратных метров площади потребуется 1 киловатт. При необходимости обустроить систему отопления в доме площадью 100 квадратных метров нужно приобрести котельное оборудование на 10 киловатт. Важно учитывать, достаточно ли утеплен дом. Если это не так, то к описанной характеристике можно прибавить 2 киловатта. Однако допустимо несколько снизить показатели, если все полы, стены и потолки утеплены.

Характеристики электрокотла «Эван Эксперт» 9 или 12

Если вам нужен электрокотел для отопления жилых домов (100 квадратных метров), совсем не обязательно подбирать оборудование с фиксированной мощностью. Современные производители предлагают к продаже модели указанного выше типа, которые дают возможность потребителю использовать оборудование, устанавливая мощность на определенном уровне. В данном случае это предел от 1 до 12 киловатт. Такие устройства как раз подходят для площади в 100 квадратных метров, что особенно актуально для тех владельцев частных домов, которые не исключают возможность расширения жилой площади.

Электрокотел для отопления дома (100 кв.м), преимущества которого описаны ниже, работает за счет нагревательных элементов из нержавеющей стали с вращением, продлевая срок службы элементов. Полная автоматизация устройства и максимальная энергоэффективность обеспечивается интеллектуальными системами управления. Приборы способны анализировать уровень температуры вне помещения и внутри помещения. Это указывает на то, что в котел встроен уникальный погодозависимый алгоритм двойного управления отоплением.Мощность можно установить независимо, выбрав одну из 9 ступеней. Этот параметр будет зависеть от текущего уровня теплопотерь.

Такой электрокотел для отопления дома (100кв.м) довольно распространен среди потребителей еще и по той причине, что имеет протяженную котельную. Потребители с оборудованием получают расширительный бак на 12 литров, встроенный циркуляционный насос, а также автоматический воздухоотводчик.

Размеры и цены

Купить модель «Эван Эксперт» 9, мощность которой может варьироваться от 1 до 9 киловатт, можно за 45 900 рублей.Габариты оборудования 775х420х302 миллиметра. Вы можете установить устройство самостоятельно, его вес не такой уж и большой и равен 41 килограмму. Это оборудование рассчитано на отапливаемую площадь 90 квадратных метров.

Электрокотел для отопления дома (100 кв.м), недостатки которого могут возникнуть только при неправильной эксплуатации, можно установить в не слишком хорошо утепленном доме. Рекомендуется отдать предпочтение следующей модели линейки – «Эван Эксперт» 12, которая стоит немного дороже – 46 780 рублей.Он рассчитан на 120 квадратных метров, имеет такие же габариты. В этом случае вы можете ступенчато изменять мощность от 1,3 до 12 киловатт. Довольно часто возможность регулировки мощности актуальна перед началом отопительного сезона или после его завершения.

Характеристики котла Bosch Tronic 5000H

Выбирая электрокотел для отопления дома 100кв.м, потребители обращают внимание на всемирно известного производителя Bosch. В продаже можно найти модель Tronic 5000H, за которую придется заплатить 71 200 рублей.Мощность этого оборудования 10 кВт, оно оснащено насосом и расширительным бачком, а также группой безопасности. Вес оборудования – 36 килограммов, габариты – 852x615x332 миллиметра, что соответствует высоте, ширине и глубине.

Данное оборудование произведено в Германии, поэтому имеет несколько более высокую стоимость по сравнению с аналогами отечественного производства. Устройство предназначено для установки на стене, и во время эксплуатации пользователь сможет регулировать работу агрегата с помощью механической системы.

Преимущества электрокотлов “Protherm Skat”

Если Вам необходим электрокотел для отопления дома (100 кв.м), вы можете выбрать подходящую модель в линейке производителя Protherm, в которой продается оборудование с ассортиментом от 6 до 28 киловатт. Для указанной выше площади подойдет устройство, мощность которого равна 9 или 12 киловатт. Выбор сделает анализ состояния системы утепления дома. Выбирая установки «Протерм», вы получаете оборудование с современным дизайном, ступенчатым переключением мощности, возможностью каскадного подключения, простым и удобным обслуживанием, низким уровнем шума и внешним контролем главного параметра – мощности.

Указанная линейка электрических котлов используется для отопления домов и квартир семейного типа. Если вы решили выбрать такой электрокотел для отопления дома (100 кв. М.), То вы получите устройство, практически не требующее обслуживания и оснащенное системой безопасности, включающей элементы регулирования.

Положительные черты электрокотлов «Protherm Skat»

Описываемое оборудование отличается экологической чистотой, не выделяет вредных веществ в окружающую среду, что дает возможность использовать его даже на территории особо охраняемых природных территорий.Таким устройствам не нужен дымоход и оборудование для вывода продуктов сгорания. При установке не требуется предусматривать подачу воздуха для горения, как котлы на других видах топлива.

Характеристики электронного блока управления котлом «Protherm Skat»

Выбирая упомянутый электрокотел для частного дома (100 м2), вы получаете устройство с электронным блоком управления, обеспечивающее функцию ступенчатого и по мощности. Устройство устраняет нежелательные импульсы на распределительной подстанции при включении и выключении агрегата.Работа циркуляционного насоса продолжается только при необходимости, что значительно экономит энергию и снижает механический износ оборудования. Стоит отметить, что насос может работать на одной из трех скоростей, работа сохраняется в течение 2 минут после выключения котла, это позволяет использовать теплую воду, которая остается в корпусе и распределительных трубопроводах.

Характеристики корпуса котла “Protherm Skat”

Если Вас заинтересовал производитель Протерм, Вы можете выбрать для себя подходящий электрокотел.Частный дом (100 кв. М.) Можно отапливать, экономя электроэнергию. Когда потребители не могут определиться, покупать ли описанное оборудование, специалисты советуют им учитывать характеристики корпуса, внутри которого устанавливаются стальные цилиндрические теплообменники. Внутри интегрирован гидроагрегат, а также современный элемент, который используется в газовых котлах. Обеспечивает автоматический воздухообмен в клапанах, предохранительном клапане и датчике давления воды в системе.

Характеристики котла марки Vaillant eloBLOCK VE

Этот электрический котел для отопления дома (100кв.м), преимущества которого мы рассмотрим чуть позже, имеет мощность 9 киловатт.Он занимает очень мало места, так как рассчитан на установку на стену. Его высота, ширина и глубина составляют 740х410х310 миллиметров. Основная функция этого оборудования – обогрев жилища, в том числе его можно использовать при устройстве систем теплого пола. В основе устройства лежит прочная сталь, а в качестве дополнительного бонуса можно выделить возможность подключения бойлера косвенного нагрева, который обеспечит горячую воду.

Описываемый электрокотел для отопления дома (100кв.м), мощность которого обеспечивает создание уютного микроклимата в помещениях, оборудован системой защиты от замерзания оборудования и бойлера.Индикация настроек будет отображаться на светодиодном дисплее, и пользователь может управлять им с помощью переключателя вниз. Через интерфейс устройства можно регулировать температуру охлаждающей жидкости. Благодаря простому и удобному управлению пользователь получает высокий уровень комфорта. За модель придется заплатить 40 200 рублей.

Характеристики котла «РусНИТ 209К»

Стоит этот вариант 15 200 руб. Его мощность 9 киловатт. Оборудование, как и описанная выше марка, настенное.Его можно использовать только для обустройства системы отопления, так как оно одноконтурное. Уровень мощности изменяется ступенчато. Таким образом, пользователь сможет выбрать оптимальный режим работы в зависимости от нагрузки на сеть.

Агрегат работает от теплообменника из нержавеющей стали. Если вам нужен электрический котел для отопления дома (100 квадратных метров), рекомендуется заранее продумать виды таких устройств. Среди них одноконтурные и двухконтурные, о таких моделях рассказывалось в статье.Перед выбором необходимо определиться, нужна ли вам горячая вода. Если вы приобретаете котел «РусНИТ», то вам следует более подробно ознакомиться с его качественными характеристиками. Например, температура в помещении, где установлен агрегат, должна поддерживаться в пределах от 5 до 30 градусов. Во время эксплуатации можно не бояться, что устройство перегреется, так как внутри установлена ​​специальная защита, предотвращающая это явление.

Теплый летний домик круглый год: выбираем подходящий котел

Для многих коттедж – это не просто садовый участок, расположенный на дачном участке: в большинстве случаев это полноценное жилье.Давно прошли те времена, когда на клочке земли стояли домики-ящики, предназначенные исключительно для того, чтобы переждать непогоду или спрятать садовую технику. Сейчас большинство вилл представляет собой капитальные строения, в которых можно жить круглый год, ну или, по крайней мере, до наступления серьезного похолодания.

Но для комфортного проживания в период наступления холодов необходима система обогрева. Прогресс не стоит на месте, и примитивные металлические печи постепенно уходят в прошлое, уступая место более технологичным и безопасным решениям, в основе которых лежит котел.

При проектировании системы отопления загородного дома необходимо обращать внимание на достоинства и недостатки всех типов котлов. Разнообразие великое: это электрические, газовые и твердотопливные отопительные котлы.

Особенности разных типов котлов

Аппараты газовые имеют достаточно высокий КПД, но для их работы требуется газ. Они вряд ли подойдут для дачи, потому что далеко не везде проходит газопровод. Конечно, можно и без этого: есть альтернативы в виде газовых баллонов.Однако их использование – довольно трудоемкий и дорогостоящий процесс, требующий частой дозаправки, подключения и отключения подающих трубопроводов и шлангов, что может привести к утечке газа, а это определенный риск.

Твердотопливные котлы следует устанавливать там, где нет возможности использовать другие типы обогревателей. А если у вас есть свободный доступ к дровам или углю, такой котел станет настоящей находкой.

Однако для этого требуется отдельное помещение, хороший дымоход и обслуживание оборудования.И далеко не все горят желанием после «шокового» рабочего дня на даче стать пожарным.

Среди основных преимуществ электрокотлов можно выделить:

  • низкая цена (по сравнению с газом и твердым топливом),
  • простой монтаж,
  • высокий КПД,
  • отсутствие необходимости удаления продуктов сгорания,
  • пожарная безопасность. ,
  • экологичность.

Электричество есть почти везде и всегда, в отличие от природного топлива. А для того, чтобы система отопления не размораживалась при отключении энергии на даче зимой, в нее вместо воды заливают специальный антифриз, который разработан специально для использования в жилых помещениях.

Однако при всех своих достоинствах и востребованности у электрокотлов есть один существенный недостаток – большие суммы счетов за электроэнергию. Хотя, если правильно рассчитать мощность, оснастить прибор автоматикой, которая будет поддерживать необходимый диапазон рабочих температур, и подключить двухтарифный или многотарифный план от местного поставщика электроэнергии, стоимость электроэнергии можно существенно снизить.

При использовании двухтактного счетчика электрокотел рационально использовать в ночное время.Также можно добиться значительной экономии за счет использования погодозависимой автоматики котла, которая поддерживает оптимальную температуру, при этом снижая потребление электроэнергии до 30%.

Электрокотел Protherm «scat»

Одним из наиболее эффективных и недорогих решений станет система отопления, собранная на базе электрокотла Protherm «scat» . Электрические настенные одноконтурные отопительные котлы производятся в Словакии под торговой маркой Protherm с 1992 года.Данный агрегат рекомендуется для частного использования как наиболее экономичный, компактный и безопасный источник тепла для жилых помещений.

Котлы Protherm «scat» представлены в 8 модификациях мощности от 6 до 28 кВт для отопления и приготовления горячей воды в дополнительном бойлере-накопителе. Они идеально подходят для установки в квартирах, домах и загородных домах.

Эти котлы являются отопительными приборами высшего класса, просты в эксплуатации и обслуживании. Они обладают рядом преимуществ:

  • простота установки,
  • высокая эффективность на протяжении всего срока службы,
  • тихая работа,
  • экологическая совместимость,
  • быстрое и точное управление,
  • возможность подключения к сети ~ Модели на 380 В, а также модели 6К и 9К могут работать от напряжения сети ~ 380 В и ~ 220 В.

Электрокотел «Скат» – собственная разработка компании Protherm. Он имеет очень высокий КПД (99,5%), что значительно снижает затраты на отопление. Кроме того, котел прост в установке, не требует специальных навыков для обслуживания и не требует отдельного помещения для установки.

Котлы Protherm имеют возможность установки дистанционного управления. Регулирование может производиться автоматически по заранее запрограммированному алгоритму или вручную – удаленно, через интернет-сервис и мобильное приложение.Контрольные параметры системы отопления и состояние подключенного оборудования доступны из личного кабинета интернет-сервиса, мобильных приложений и посредством голосовой связи.

Рассматривая отопительные приборы, которые можно установить при собственной даче, следует подходить к вопросу наиболее практично и прагматично. Если вы намерены продлить курортный сезон до самых холодных, а также при необходимости поддерживать комфортную температуру на больших площадях, не экономьте на установке мощного отопительного агрегата, который полностью обеспечит дачный дом теплом и горячей водой. .

Но если вы даете – только временное укрытие на один-два дня отдыха или площадь обогрева не такая большая, то лучше делать недорогие, надежные и практичные решения, например, электрический котел. Переплачивать и покупать дорогое оборудование нет необходимости, главное, чтобы вы могли сделать устройство доступным, простым и надежным в эксплуатации. Важно учитывать пожарную безопасность и степень контроля оборудования.

Электрокотел для отопления дома (100 кв.м): характеристики

Если у вас дачный или частный дом, центральное отопление на которое надеяться не стоит, есть возможность купить котелок.Однако перед этим нужно рассчитать, сколько мощности должно иметь оборудование, только так вы сможете создать в доме комфортный микроклимат, при этом не переплачивая за энергию и дополнительную мощность устройства.

Power Selection

Специалисты советуют выбирать этот вариант с учетом того, что на каждые 10 квадратных метров потребуется 1 киловатт. Если необходимо оборудовать систему отопления в доме, площадь которого составляет 100 квадратных метров, необходимо приобрести котлы на 10 киловатт.Важно учитывать, достаточно ли утепленного дома. Если нет, то к описанным характеристикам можно прибавить 2 кВт. Однако показатели допустимо несколько снизить, если все полы, стены и потолок будут утеплены.

Характеристики электрокотла «Эксперт Эван» 9 или 12

Если Вам необходим котел для отопления дома (100 кв.м), то нет необходимости подбирать оборудование с фиксированной мощностью. Современные производители предлагают продавать модели указанного выше типа, которые позволяют пользователю использовать оборудование, установив мощность на определенном уровне.В данном случае это предел от 1 до 12 киловатт. Такие устройства просто идеальны для площади в 100 квадратных метров, что особенно актуально для тех владельцев частных домов, которые не исключают возможность расширения жилой площади.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт – простой и удобный метод, но эффективен только в определенных климатических зонах.I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска – лакокрасочный материал, …

Электрический котел для отопления дома (100 квадратных метров), преимущества которого описаны ниже, работает от нагревательных элементов из нержавеющей стали с вращением, продлевая срок службы составные части.Полная автоматизация работы прибора и максимальная энергоэффективность обеспечивается интеллектуальными системами управления. Устройство способно анализировать температуру снаружи и внутри помещения. Это свидетельствует о том, что котел имеет уникальный встроенный погодозависимый алгоритм двойного регулирования нагрева. Мощность можно настроить независимо, выбрав одну из 9 ступеней. Этот вариант будет зависеть от текущего уровня тепловых потерь.

Котел для отопления дома (100 кв.м) довольно распространен среди потребителей еще и по той причине, что имеет расширенный набор котельной.Потребители вместе с расширительным баком на 12 литров, встроенным циркуляционным насосом и автоматическим воздухоотводчиком.

Размеры и цены

Приобрести модель «Эксперт Эван» 9, мощность которой может варьироваться от 1 до 9 кВт, 45 900 руб. Размер оборудования 775х420х302 миллиметра. Устанавливайте устройство самостоятельно, его вес не так велик и равен 41 кг. Это оборудование рассчитано на отапливаемую площадь 90 квадратных метров.

Электрокотел для отопления дома (100 кв.м), недостатки которого могут возникнуть только при неправильной эксплуатации, его можно установить и в не слишком хорошо утепленное здание.Рекомендуется отдать предпочтение следующей модели в линейке – «Эван Эксперт» 12, что несколько больше – 46 780 руб. Он имеет 120 квадратных метров, имеет такие же размеры. В этом случае менять мощность можно с шагом от 1,3 до 12 киловатт. Довольно часто возможность регулировки мощности актуальна перед началом отопительного сезона или после его завершения.

Характеристики котла Bosch Tronic 5000H

Выбирая котел для отопления дома площадью 100 квадратных метров, потребители обращают внимание на всемирно известного производителя Bosch.На рынке можно найти модель Tronic 5000H, заплатить за которую придется 71 200 рублей. Мощность этого устройства составляет 10 киловатт, он оборудован насосом и расширительным бачком, а также группой безопасности. Вес оборудования – 36 фунтов, габариты – 852x615x332 мм, что соответствует высоте, ширине и глубине.

Данное оборудование произведено в Германии, поэтому имеет несколько более высокую стоимость по сравнению с аналогами отечественного производства. Устройство предназначено для установки на стене, и в процессе эксплуатации пользователь может регулировать машину с помощью механической системы.

Преимущества электрокотла “Protherm SKAT”

Если вам нужен котел для отопления дома (100 квадратных метров), вы можете выбрать подходящую модель в линейке производителя Protherm, который будет продавать оборудование, которое колеблется от 6 до 28 кВт. Под квадрат подойдет устройство, мощность которого равна 9 или 12 киловатт. Выбор сделает анализ состояния системы утепления дома. Выбирая установки «Протерм», вы получаете оборудование с современным дизайном, скоростной коммутационной способностью, возможностью каскадного подключения, простым и удобным обслуживанием, низким уровнем шума и основным параметром внешнего управления – мощностью.

Указанная линейка электрических котлов предназначена для отопления домов и квартир семейного типа. Если вы решили выбрать котел для отопления дома (100 кв.м), получите устройство, практически не требующее обслуживания и оснащенное системой безопасности, в которую входят элементы управления.

Положительные черты электрокотла “Protherm SKAT”

Описываемое оборудование экологически чистое, не выделяет в окружающую среду вредных веществ, что позволяет использовать его даже на охраняемых территориях.Этим устройствам не нужен дымоход и оборудование для отвода дымовых газов. Не требуется при установке подачи воздуха для горения, поскольку котлы работают на других видах топлива.

Особенности электронного блока управления котлом “Protherm SKAT”

Выбирая указанный котел для частного дома (100 м2), вы получаете устройство с электронным блоком управления, обеспечивающее функцию включения и выключения скорости. Устройство устраняет нежелательные импульсы на распределительных подстанциях при выключении и включении агрегата.Циркуляционный насос продолжает работать только тогда, когда это необходимо, что значительно экономит энергию и снижает механический износ оборудования. Следует отметить, что насос может работать на одной из трех скоростей, поддерживается еще 2 минуты после выключения котла, используется для подогрева воды, которая остается в корпусе и распределительных трубопроводах.

Характеристики кожух котла “Protherm SKAT”

Если Вас заинтересовал производитель “Протерм”, Вы можете выбрать подходящий котел.Частный дом (100 м кв) можно отапливать, экономя электроэнергию. Когда потребители не могут определиться с приобретением оборудования, специалисты советуют им учитывать характеристики кожуха, внутри которого установлен стальной цилиндрический теплообменник. Внутри интегрирован гидроагрегат и современный элемент, который используется в газовых котлах. Он предусматривает наличие в системе автоматического воздушного клапана, предохранительного клапана и датчика давления воды.

Особенности котла марки Vaillant eloBLOCK VE

Котел для отопления дома (100 квадратных метров), о преимуществах которого мы поговорим позже, имеет мощность 9 киловатт.Он будет занимать очень мало места, так как предназначен для установки на стене. Его высота, ширина и глубина составляют 740х410х310 миллиметров. Как основную функцию это оборудование выполняет отопление дома, в том числе его можно использовать при устройстве систем теплого пола. Устройство выполнено из прочной стали, а в качестве дополнительного бонуса можно выделить возможность подключения бойлера косвенного нагрева, который будет обеспечивать горячую воду.

Опишите котел для отопления дома (100 квадратных метров), способностью которого является создание комфортного микроклимата в помещении, оборудованный системой защиты от замерзания и бойлером.Настройки дисплея будут отображаться на светодиодном дисплее, а управление пользователем может осуществляться с помощью понижающего переключателя. Через интерфейс устройства можно регулировать температуру охлаждающей жидкости. Благодаря простому и удобному управлению пользователь получает высокий уровень комфорта. За модель придется заплатить 40 200 руб.

Характеристики котла «Русне 209К»

Стоимость данной опции 15 200 руб., Его мощность 9 кВт. Оборудование, указанное выше, представляет собой стену. Его можно использовать только для устройства системы отопления, так как он одноконтурный.Уровень мощности изменяется ступенчато. Таким образом, пользователь может выбрать оптимальный режим работы в зависимости от нагрузки на сеть.

Агрегат приводится в действие теплообменником из нержавеющей стали. Если вам нужен котел для отопления дома (100 кв.м), типы таких устройств рекомендуется рассмотреть заранее. Среди них одноконтурные и двухконтурные, аналогичные модели были описаны в статье. Перед выбором нужно определиться, есть ли необходимость в горячей воде.Если вы приобретаете котел «Русне», вам стоит ознакомиться с более подробными его качественными характеристиками. Например, температура в помещении, где установлен агрегат, должна поддерживаться в пределах от 5 до 30 градусов. Во время эксплуатации можно не опасаться перегрева устройства, так как у него есть специальная защита, предотвращающая это явление.

Электрокотел Скат Протерм – Купить на www.bizator.com

Otlichneishie Чешские котлы фирмы Proterm, бренд принадлежит группе Vaillant

ОПИСАНИЕ
Настенный электрический котел
Настенный газовый котел в современном стиле)
Простой и эргономичный дисплей
Полная модуляция (шаг 1, 2 или 2.3 кВт) с равномерной нагрузкой на нагревательные элементы
Подключение к 3-фазному переменному току
Модели 6К и 9К подключены к 220В / 50Гц
Средний КПД за отопительный сезон 99,5%

УСТАНОВКА

Регулирование температуры нагрева и панель водогрейного котла
Установка в домах и квартирах
Расширенный перечень кодов настроек для настройки электрокотла на индивидуальную систему отопления
Возможна установка в каскадные котлы 24 и 28 кВт
Удобное подключение котла для приготовления горячей воды
Дистанционное управление питание от тарифного счетчика
Возможность управления котлом от комнатного термостата и (или) датчик температуры окружающей среды (эквитермическое регулирование)

ФУНКЦИЯ
Плавный пуск (в пределах 100 C.котел работает на минимальной мощности)
Самодиагностика настроек дисплея и коды неисправностей
Встроенный двухскоростной насос с автоматическим переключением скорость, закрытый расширительный бак 7 л, автомат воздушный клапан и предохранительный клапан
Защита от блокировки насоса и трехходовой клапан (при подключении внешнего емкостного водонагревателя)
Функция выбегающего насоса
Простое подключение стабилизатора напряжения
Функция защиты от низкого давления в системе отопления – датчик давления воды
Защита от замерзания котла и водонагревателя

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальная выходная мощность
6K, 9K, 12K, 14K, 18K, 21K, 24K, K

Номинальная выходная мощность, кВт 6, 9, 12, 14, 18, 21, 24, 28
E.напряжение, В 220 В / 380 В
Макс. ток (28 кВт), А 3х43
Макс. температура отопительной воды, ° С 85
Макс. напор насоса, кПа 50
Расширительный бак, л 7
Мин. рабочее давление воды, бар 1
Макс. рабочее давление воды, бар 3
Рекомендуемое рабочее давление воды 1-2 бар
Степень защиты IP IP 40
Подключение системы отопления G 3/4 ”
Трубка наполнения / слива G 1/2”

РАЗМЕРЫ, ВЕС
Размеры (высота / ширина / глубина), 740 мм / 410/330

За транспортировку, что нужно для подъема за паданьем от 12 кВата.Električni kotao na zidu bit će grijanje rampom.

Ako se ne možete povezati plinska mrežai grijanje na kruto gorivo onda je nedostupna alternativni način pružanje kuće s toplinom postaje električni kotao. Ovaj članak uvodi čitatelje na električni kotlovi Protherm Skat, kao i održati brifing on njihovom lansiranju.

Električni kotlovi Protum Skat

Ova oprema s jednim krugom isvedena je u zidnoj promjeni. Postoji mogućnost spajanje grijalice, Većina modela zahtijeva trofaznu mrežnu vezu , ali modeli snage 6 kW и 9 kW mogu raditi od 220 V.Odabir željene razine temperature tople vode i grijanje je pomoću zaslona, ​​koji podešava, pomaže kontrolirati rad opreme. Kontrola se takoer provodi uz pomoć termostata или vanjskog temperaturnog senzora.

Za stvaranje odreene razine topline, parameters se podešavaju pojedinačno. Opskrba električnom energy kontrolirana je s tarifnog brojača na daljinu. За домашним потреблением, можно установить единое целое от 24 кВт до 28 кВт на каскади.

Protherm Scat ima:

  • dvostrana pumpa;
  • спремник за экспансию;
  • сигурносни вентил;

Takoer, Protherm так можно повезти с собой преко регулятора давления.Električni kotlovi u radu karakterizira polagani početak , to jest, za dvije minute “ubrzava” i njegova snaga je minimalna. Trans zaštićen od preopterećenja, njihov rad je jedinstvena, to se postiže postavljanjem mogućnosti ritam (1,2 или 2,3 кВт).

električna kotlovi Protherm Ramp je mala težina (samo 34 kg) i prikladan je za dimenzije, pa je moguće montirati gotovo bilo koje područje. Rad kotla pouzdano je zaštićen nekoliko funkcija:

  • zaštita od blokiranja crpke;
  • senzor tlaka koji nadzire razinu pritiska vode;
  • zaštita od smrzavanja;
  • zaštita od blokiranja venta i zamrzavanje grijača vode (kada priključak kotla).

Ako dođe do pogreške u kotlu, tu je automatski dijagnostički koja završava prikazujući rezultate у облику кода. Dekodiranje kodova nalazi se u uputama za uporabu proizvoda.

Характеристики и отсутствие электрических котлов Protherm Scat

Proterm Scat характеризира низких пределов над осталим vrstama grijanja:

  • не проводи штетне эмиссии у атмосферы, ир нема производство изгаранья , стога се такав кончик грияня можно назвать эко- лошки приятливим;
  • električni kotao – приступить к концу grijanja.Користи сэ тамо гдже нема мощи спаяна на мрежни плин или може постати альтернативные облик грияня;
  • : «Не требуется, чтобы было принято одржаванье, за разлику од, на примьер, из модели плиты или крутого горы»;
  • tihi rad;
  • postoji регулятор razine topline;
  • , что может быть применена к домашней воде на улице Квалитета;
  • «Отпоран на падении напона»;
  • opremljen je s nekoliko vrsta zaštite.

Уз заслуге, после некогда недостатка:

  • električni kotao Protherm Потребно для использования в качестве стабилизатора;
  • nije u mogućnosti obavljati svoj rad kad se električna Struja isključi.

Recenzije kupaca

Potrošači napominju da je Protherm Scat pružio priliku u kojoj je bilo teško spojiti plin или nemoguće. S стабильный радом на мрежи, много одбияю спаянье плина, уз устеду знатне количине новца. Osim toga, električni kotao se koristi paralelno s plinska jedinica, povezujući ih s jedinstvenim sustavom grijanja. Ovo otkriće omogućuje vam uštedu novca na resurse , izmjenjući ih tijekom sezone grijanja.

Ako spojite grijač vode na Protherm Scat, korisnici su izloženi perspektivama korištenja tople vode, Mnogi zabilježiti dobro dizajniran dizajn kotao, koji dobro uklapa u bilo sobem inter.Može se uspješno ugraditi u dnevne sobe, zahvaljujući tihoj operaciji, neće uzrokovati veću pažnju na sebe.

Nedostaci su kada koristite samo kotao koji radi na Struju, kada je isključen, nema alternativnih mogućnosti grijanja. Stoga, prije kupnje električnog kotla Protherm, trebali biste provjeriti da nema проблема с струйом. Stručnjaci preoručuju koristite Regulator napona , aso bi se osiguralo normalno funkcioniranje kotla Protherm Scat.

Osim toga, povećana potrošnja energije električnog kotla uzrokuje negativne emocije stanovništva, jer plaćanje računa oštećuje džep.Ako usporedimo troškove plina i električno grijanje, tada je električni kotao Protherm malo skuplji, s идентичным параметром grijanja. Iz navedenog se može zaključiti da je električna oprema je izabran od strane onih koji nemaju veze s mrežom plina, kao i onima koji se brinu o okolišu i vidi ga kao izvor potrošnje okoliša.

Kako napajati kotlovac Protherm Scat u akciji?

Da biste pokrenuli kotao, слидите вверху у наставку.

Pod smanjenim pritiskom na zaslonu će treptati žaruljica “бар”.Da biste ispravili situaciju, trebalo bi dodati vodu u sustav. Ako se u tom slučaju pritisak smanjuje, trebate kontaktirati stručnjaka.

Ако желите зауставити рад Protherm котао за дуго времени, требали бисте га исключите из струе и затворите славину. Ako je zaustavljanje potrebno zimi, onda is sustava requirebno je ispuštati vodu kako bi se spriječilo zamrzavanje.

Какое покрытие для электричества Protherm? Nemojte koristiti abrazivne i kemikalije, Bolje je brisati površinu tijela vlažnom krpom, a zatim sušiti površinu.

Свака неисправность себе приказ на заслону с кодом погрешке. Броеви кодова налазе се и декодираю у путовницы производства.

Ako se pojave ozbiljni kvarovi, na primjer, izmjenjivač topline se smrzne or voda kaplje iz njega, zabranjeno je uključivanje električnog kotla u mreži napajanja. Потребно е чекати строчняка коди это проводити диагно стику и направити квали тативни поправак……………………………………………….. Promjena podataka obavlja se samo originalnim rezervnim dijelovima.

Дакле, драги читатели, упоминали, что это с альтернативным типом грия Protherm Scat.Kada su plin i čvrsta goriva dostupni ili ste privrženi čistoći električnog kotla, to može biti dobra pomoć.

Električni kotlovi su dobri u tome što omogućuju da se kuća isplati u slučaju nemogućnosti spajanja na plin или uporabu kruto gorivo za grijanje, što je alternativna alternativa za grijanje.

Технические характеристики Protherm Ckat

Električni kotlovi s jednim krugom za grijanje Grijač Skat prikazani su u verziji zida. Може их повезти с бойлером. Rad trofazne mreže, ali model je 6 kW i 9 kW mogu se spojiti na mrežu 220 V.zaslon omogućuje prilagodbu i kontrolu rada opreme, naime, za postavljanje željene razine temperature za toplu vodu i grijanje. Для этого можно использовать термостат или датчик температуры. Svi Paratri se mogu podesiti pojedinačno kako bi se dobila requirebna razina toplote. Управляющее электрическым энергиями можно себе известить на дальнюю из тарифног брояча. За объединение потребления дозволяется на участке от 24 кВт до 28 кВт на каскад.
Ramp je opremljen crpkom s dvije brzine, ekspanzijski spremnik volumen od 7 1, sigurnosni vent i automatski vent zraka.Moguće je spojiti preko Regatora Napona. Rad električnog bojlera karakterizira mekani početak, tj. za prve dvije minute funkcionira с минимальным снагом. Opterećenje na Ventilatorima je ujednačeno, to je zbog sposobnosti podešavanja visine (1,2 или 2,3 кВт).


Комплект стандартный электрический котла

Rampa ima takva tehnička svojstva:

  1. Снага: 6, 9, 12, 14, 18, 21, 24, 28 кВт.
  2. Высокая разница учинковитости: 99,5%.
  3. Максимальная струя: 3 * 43 А.
  4. Максимальный тлак положения: 3 бара.
  5. Preporučeni radni tlak: 1-2 бар.
  6. Максимальная температура воды: 85 ° C

Proterm Električni kotlovi imaju malu težinu (34 кг), zgodan dimenzije koje omogućuju da se montira u gotovo svakom okruženju (330 * 410 * 740 м). Kotlovi imaju nekoliko funkcija koje osiguravaju zaštitu njegovog rada:

  1. zaštita od blokiranja crpke;
  2. senzor tlaka, za praćenje razine tlaka vode;
  3. zaštita od smrzavanja;
  4. kod spajanja kotla: zaštita od blokiranja venta i zamrzavanje grijača vode.

Све погрешке у раду котла автоматы с диагностикой и приказом на заслону у облику кода. Šifre su opisane u uputama (види долже).

Предположения и недостачи

Električni kotlovi imaju niz prednosti:

  • Ekološki čista vrsta grijanja. Nemojte imati proizvode izgaranja i emisije u atmosferu.
  • Priključen je u neapropusnim kućama or se koristi kao alternativni oblik grijanja.
  • Ne zahtijeva sustavno održavanje (kao što su kotlovi s plinom or kruta goriva).
  • Tiho djelo.
  • Podešavanje razine topline.
  • Prilagodba domaćoj kvaliteti vode.
  • Otpornost на площадку napona.
  • Ima nekoliko zaštitnih funkcija.

недостачи:

  • Захтиева везу путь стабилизатора.
  • Neće izvršavati svoje funkcije kad sestruja isključi iz mreže.

Recenzije

Recenzije kupaca govore o prilikama koje su ih Scat osigurali pod uvjetima kada je priključak plina problematičan или nemoguć.Ako mreža radi bez prekida, klijenti odbijaju priključiti plin, uz uštedu značajnih iznosa sredstava. Osim toga, klizaljka se koristi kao kopija zajedno s plinskim kotlovnicama, povezujući ih s jednim sustavom grijanja. To vam omogućuje spremanje resursa, koristeći ih zauzvrat tijekom sezone grijanja.
Kada su spojeni na Boom Slope коридоры добиваю прилику за употребление верхней воды. Они također primijetiti ugodan izgled kotao, koji organki izgleda u sobi i uklapa u bilo koji interijer. Djeluje tiho, što vam omogućuje instalaciju u dnevne sobe.
Iz minusa potrošači primjećuju da u slučaju nesreće or prekida napajanja nema alternativa, grijanje. Стога, приликом одабира овог котао, морате разглядывать постое ли прекиди напаянья. Preporuča se ugraditi регулятор napona kako bi se osiguralo njegovo uobičajeno funkcioniranje. Osim toga, oni ukazuju na visoki trošak plaćanja računa za električnu energiju. Kada se uspoređuju troškovi plinskog i električnog kotla, other troškovi su malo skuplji, s istim parametera grijanja. Stoga je zaustavljen izbor onih koji nisu u mogućnosti za spajanje na plinovod or onima koji se brinu o okolišu, birajući ekološki grijanje.

cijena

Cijena električnih kotlova ovisi o razini njihove snage i varira u različitim prodajnim mjestima u sljedećim granicama:

  • Rasvjeta 6 кВт: 490-580 €.
  • Рампа 9 кВт: 500-610 €.
  • Ramp je 12 кВт: 510-620 €.
  • Ramp je 14 кВт: 570-690 €.
  • Ramp je 18 kW: 590-720 €.
  • Ramp 21 кВт: 620-750 €.
  • Ramp je 24 кВт: 630-770 €.
  • Ramp je 28 kW: 650-795 €.

Električni kotlovi su mnogo jeftiniji, počevši od 350 €.За успех, параметры и мощность котлова Kospel от 8 кВт, стоимость около 550 €. Нет, nakon proučavanja njegovih karakteristika, možete obratiti pažnju na, na primjer, da ona nema ekspanzijski spremnik, Potonji će se morati kupiti odvojeno i instalirati, što značajno troškvećava.

инструкция

  • Kotao instalirastručnjak prema projektnoj dokumentaciji.
  • Prije pokretanja Stručnjaka provodi se uputa potrošača o načelima rada opreme.
  • Prije uključivanja kotla, morate ga spojiti na mrežu, otvorite ventile u sustavu grijanja i provjerite razinu tlaka u sustavu (to bi trebao biti u rasponu od 1-2 bar).
  • На заслону себе приказ поставки.
  • Potrošač određuje potrebnu temperaturu za sustav grijanja, vodeni krug (prilikom spajanja kotla) i potrebnu snagu.
  • Ako se tlak u sustavu smanjuje, na zaslonu trepće žaruljica “бар”. К указу на потребу додаваня вода у сустав. Ako se tlak i dalje smanjuje, trebate se obratiti specijalistu.
  • Ako se kotao zaustavlja dulje vrijeme, morate ga odspojiti iz napajanja i isključiti slavine. Ako se to dogodi zimi, trebate odvoditi sustav kako biste spriječili zamrzavanje.

Oprez: Koristite abrazivne or druge kemijske tvari za čišćenje kotla. Površinu kućišta može se obrisati vlažnom krpom, a zatim obrisati suhom.

8. Свака неисправность у раду оптимальная диагностика электроника, а на заслону себе приказу подачу с кодом погрешке. Oznake kodova dekodiraju se u uputama.
9. Ako je neispravan bojler, na primjer, od početka do kapanje izmjenjivačem topline voda или je zamrznut, to okrenuti na mrežu je zabranjeno. Морате назвати струньяка за диагноз и поправак.
10. Zamijenite dijelove kotla samo s originalnim rezervnim dijelovima.

видео

установка

puštanje u rad

Поправак котла

Котао с джедним кругом

Kupnjom jedinice za grijanje, zajedno s njom dobivate upute – Proterm Scat 9 kW nije iznimka. U modelu se nalaze 8 jedinica, koje se razlikuju jedna od druge po indeksu snage – 6, 9, 12, 14, 18, 21, 24, 28 кВт.

Обратите пажню! Električni kotao može se koristiti ne samo za grijanje.Pri kupnji dodatnog kotla za grijanje može se uvesti u mrežu za tople vode.

Предности котлова за гриянье

Električni kotlovi PROTHERM Scat postali su dobra alternativa plinska oprema, brzo dobivanjem popularnosti. Oni su idealni za rad, gdje još nije došlo do rasplinjavanja. Наравно, мой выбор из приложения за викендице с сезонным или периодическим животным.

Među главным особенностями котловских котлов не smije se primijetiti sljedeće:

  • Jednostavnost instalacije.Kotao Proterm Scata opskrbljen je detaljnim uputama, ne samo opisujući postavke opreme, već daje i proporuke za instalaciju i puštanje u pogon jedinice.
  • Добра учинковитость. Prema ovom pokazatelju, električni kotlovi nisu niži od other popularnog opreme za grijanje, uključujući plin.
  • Едоставан за поставку и рад, и минимальную услугу.
  • Točno podešavanje pokazatelja temperature.
  • Эколошка совместимость.
  • Нема потребление за спа на плинску мрежу и потребу за днем.

Tijekom svog postojanja na tržištu, kotlovi Proterm Scat stekli su ugled najsigurnije i ekonomičnije grijane električne opreme.

Instalacija kotla

Диаграмма улица

PROTHERM Scat kotlovi se isporučuju sa svim potrebnim zatvaračima i detaljnim priručnikom, korak po korak, koji opisuje rad na priključku. Измени на snazi ​​imaju isti принципиально instalacije, podešavanja i rada, pa stoga, kao primjer, uzmi električnu energiju snage 9 kW.

Prije instaliranja jedinice potrebno je uskladiti rad s uslugama distribucije električne energije.

Modifikacije jedinica 6 i 9 kW povezani s uobičajenim napajanje 220 V. Naprednije izvedbe – 12, 14, 18, 21, 24, 28 kW – Mrežni 380V ugradnju na zid pomoću posbnog trake za učvršćivanje. Uređaj nema ograničenja na mjesto instalacije. Jedini uvjet – возможность бесплатного приступа за одржаванье, сервис, поправак, прилагодбу итд.


Схема подключения

Jedinica je spojena na cijevni sustav pomoću mlaznica. Veza se provodi na takav način da u slučaju neispravnosti u radu uređaja rashladna tekućina može biti izvučena samo od njega, bez utjecaja na cijeli sustav.Punjenje kotao s rashladnom tekućinom i ispuštanje iz jedinice provodi se uz pomoć dodatnih venta. Da biste spriječili zamrzavanje vode u hladnoj sezoni u kućama s sezonskim stanjem, preoručljivo je potpuno otpustiti sustav prije snižavanja temperature zraka.

Kotao je priključen na električnu mrežu kroz posbnu vodu. Mrežni vodiči su spojeni na stezaljke smještene u donjem kutu kućišta uređaja. Svi vijci na priključcima moraju biti pažljivo zategnuti. Modifikacije od 6 i 9 kilovata mogu se spojiti na jednofaznu mrežu, ostatak – samo trofazni.

zaključak

Монтаж и спае электрических котлов Proterm Skat je dovoljno jednostavno. Međutim, чтобы zahtijeva posbne vještine. Bolje je ako instalaciju obavljajustručnjaci. U svakom slučaju, bolje je povjeriti razvoj projekta jedinice povezivanja s profesionalcima. To e izbjeći kvarove i kvarove tijekom daljnjeg rada.

Повезани постови

Električni kotlovi su potražnja među vlasnicima prigradskih stambenih zgrada, stambenih vikendica and ostalih neoplasičnih zgrada.Karakterizira ih dobra funkcionalnost i dopuštaju zagrijavanje svih objekata koji nisu priključeni na plinovod. Njihov типичан представник je električni kotao Proterm je uređaj poznatog proizvoača koji se odlikuje visokom kvalitetom gradnje и постоянным характером.

Odlučili Smo posvetiti Ovu Recenziju električnim kotlovima Protherm. U njemu ćemo reći:

  • O seriji Scat;
  • oh tehničke značajke oprema;
  • О популярным моделям;
  • О повторной информации коридора.

Oprema takvog poznatog proizvoača zaista zaslužuje pozornost, stoga ćemo reći o kotlovima Protterma sve što znamo.

Знаки электрических котлов Protherm

Instaliranje električnog kotla u vašoj kući, Proterm, izvrstan je izbor. Što kupiti opremu iz sumnjivih robnih marki, bolje je preplatiti malo i uzeti stvarno isplativo stvar od poznatog proizvoača – na kakvoću korištene kotla ovisi oizvedbi cijelog


Postoji samo jedan postrojavanje električni kotlovi Proterm – Skat.

Grijanje kućišta, koje nije spojeno na plinovod, uvijek je veliki проблема. Postojeći na tržištu električni kotlovi imaju visoke cijene или se ne mogu pohvaliti dvoljnom funkcionalnošću. U tom slučaju, uvijek obratite pažnju na Male i točne modele plina koji rade u automatskom načinu rada i ne nagrizaju prostor. Tvrtka Protherm je spremna ponuditi vlasnicima prigradskih stambenih rješenja slčnih rješenja, ali radi na električnoj mreži.

Električni kotlovi Protherm – jedinstveno rješenje koje ima odgovarajuće gospodarstvo. Ovi kotlovi su instalirani iu stambenim i nestambenim zgradama, redovito stvarajući toplinu. Они су представлены jednim модель серии под именем Scat – за выбор купача постоянного узла с топлинским снагом от 6 до 28 кВт. Zahvaljujući tome, kotlovi se mogu zagrijati do 280 четвертых метара. м.

Koje su dobre električne grijače?

  • Едноставан дизайн едног круга – ако вам сэ свіа едноставна и поуздана опрема, засигурно ćе вам се свати производи на рынке;
  • Широкий raspon snage – moguće je odabrati bojler koji odgovara kapacitetu i cijeni;
  • Высокая учётность – учётность према произведённой стоимости 99,5% , Чтобы знать да готово сва повышена энергия претвори у топлину, без значащих губитака;
  • Apsolutno bezzračan rad – čak i ako će oprema stajati u spavaćoj sobi, nece vas spriječiti da dobijete dovoljno sna;
  • Присутствие точки контроля температуры – створить удобную и благоприятную атмосферу у вашей кучи;
  • Доступность универсальных моделей – они могут радити из еднофазных и трофазных мрежа с напоном от 220 до 380 В;
  • Jednostavna instalacija – canete sami nositi se s instalacijom kotla, bez potrebe za specijalistima.

Cijene električnih kotlova Protherm kreću se od 37900 do 47000 rubalja – to je službena cijena proizvoača od travnja 2016. godine. У неким другим трговинама може се разликовати у вецой или маной страни (češće u većem). Али не постойи ништа за sprečavanje kupnje električnog kotla Proterm u online trgovini – к je najisplativiji i pouzdaniji izbor.

Trošak opreme može se činiti visokim, ali morate shvatiti da su to električni kotlovi tvrtke Protherm. Protherm je uvijek odgovoran za kvalitetu svojih proizvoda.

Технические характеристики и изгнание


Električni kotao Proterm će se uklopiti u bilo koji interijer zbog male površine i zidova.

Као это потребно за добру опрему познате рынок, электрични котлови протерм се заключаю у точним малым случаем. Zahvaljujući ovome mogu se uklopiti u sve interijere , čak i najcjenjeniji. Dimenzije trupova su visine 740 mm, dubine 310 mm, široke 410 mm (dimenzije identity za cijelu Scat seriju).Unutra, naći ćemo sve što je потребно за рад sustava grijanja:

  • Cirkulacijska pumpa;
  • Automatski provjetravanje zraka;
  • Прострний спремник за 7 лита.

Нема востребе игры с красивыми деревьями – само спойти на котловским городом и радиаторима, испуните у себя рашладног средства, наконец, можете запомнить результаты тестирования.

Модели с мощностью от 6 кВт и 9 кВт могут радити и из основных и трофазных помех. Moćniji kotlovi su trofazni.Oprema se ne boji napona Struje i nema preopterećenja na mreži – postoji korak-po-korak izgradnja snage. Максимальна струя у круг кад грияча до 50 А. максимальная тлака рашладног сустава от 3 атм, температура – до 85 ступнева.

Prilikom spajanja Protherm električnih kotlova na električnu mrežu, provjerite je li poprečni presjek žica prema potrošnji energy zadovoljen.


Grafički prikaz mjesta postavljanja električnog kotla Grijač, kao i njihove dimenzije.

Električni kotlovi Protherm операции по прикладным контрольным участкам. Oni se nalaze LED indikatori i zaslon s tekućim kristalima. Daju se samo-dijagnostički sustavi – kodovi grešaka se prikazuju na ugrađenim zaslonima. Како би створили благоприятну атмосферу, користэ сэ термостаты. Sigurnosni sustavi представляет senzor pregrijavanja, zaštita od smrzavanja, senzor tlaka, sigurnosni vent и sustav anti blokiranja cirkulacijska pumpa.

Zanimljiva je mogućnost povezivanja vanjskih spremnika koji se kupuju odvojeno.

Популярные модели котла Protherm


Električni kotao Protherm Scat 9 KR 13 je najprodavanija kotlovnica tvrtke Proterm. Koristi se za grijanje do 90 м².

Kao što smo već rekli, električni kotlovi iz Protherm представляет само Scat linija. Стога sva oprema ima slčne karakteristike, koje se razlikuju u potrošnji električne energy i Struje – svi ostali podaci identity su do dimenzija i težine. Это самые популярные модели, которые потребляют мощность 9 кВт, 12 кВт и 21 кВт .

Osim toga, raspon Rampa uključuje model 6 kW, 14 kW, 18 kW, 24 kW и 28 kW – снага электрического бойлера Protherm ovisi o максимальной površini grijanja (u izračunu treba uzeti u obzir gubitak topline i spos.

Upute za uporabu

Ugradnja i podešavanje električnih kotlova Proterm, requirebno je pridržavati se sigurnosnih propisa i koristiti zaštitnu opremu. Kotlovi su ugraeni na suhom mjestu, dalje od zapaljivih konstrukcija, izlaza za nuždu, klima ureaja i other električnih aparata. Nemojte dopustiti instalaciju na mjestima gdje voda može ući u opremu , Također nije dopuštena uporaba kotlova u hladnjacima.

Montirajte opremu na čvrste zidove uzimajući u obzir težinu kotlova. Cijevi za grijanje trebaju stati glatko i bez izobličenja. Спойен на электрическую поверхность преко одговаренных водичей у попречном пресеке, изравно на электрической поверхности, путем дополнительных строев КЗД. Za zaštitu od električnog udara, oprema mora biti uzemljena. Također je povjeriti sukladnost opskrbnog napona s propisanim normama.Vanjske komponente и moduli spojeni su sukladno uputama.


Таблица за izračunavanje potrebnog poprečnog presjeka žica i vrijednosti osigurača ovisno o snazi ​​kotla

U idealnom slučaju, instaliranje električnih kotlova treba angažirati Certificirane Stručnjake, ali ako slojedite upute te u skladu sa sigurnosnim propisima, ništa strašno neće dogoditi.

Tijekom rada opreme potrebno je pratiti temperaturu u sustavu i reagirati na moguće pogreške.Ako oprema radi ispravno, korisnici moraju samo postaviti temperaturu – svi ostali električni kotlovi Proterm će sami raditi. Избор температуры и температуры круговой температуры у ваньском спремнике (ако постоя) направлен по управляющей поверхности – параметры и погрешность с точки зрения ЖК-экрана.

произв: Protherm, Slovačka

Электрические котлы Protherm Ramp

Električni kotlovi Protherm SKAT (Slovačka) – zidni električni sklop s jednim krugom kotlovi za grijanje, koji se koristi u sustavima prisilne cirkulacije vode.Električni kotlovi Protherm izmet – kardinaliteta modifikacija ima osam, po 6 u 28 kW (6 кВт, 9, 12, 15, 18, 21, 24 и 28 кВт).

Котлови за электрическое электричество на зидовима с jednim zidom uglavnom su namijenjeni za upotrebu u stambenim područjima. Stoga su za njih samo tehnička стабильность и izvrsni pokazatelji uspješnosti, ali i dizajn. Električni kotlovi Protherm se onenose na kotlove s povećanom udobnošću, lako se koriste i održavaju, gotovo ne stvaraju buku.

Svi kotlovi mogu raditi na 380 V, a model 6K i 9K može biti spojen na mrežu kao napona 220 В и 380 В.

Ova verzija V.13 измет котао има заслон с текучим кристалима за индикацию температуры, начину рада и других параметров, те приказ квара кода.

Котао

Elementi ubrzivača, кВт

Odvojeni stupnjevi snage, кВт

  • Električni kotlovi s jednim krugom;
  • 8 изменена от 6,0 до 28,0 кВт;
  • Способность конфигурирования до 4 разине снаджей;
  • Поступно поячанье с одногодом времени ради защищите от изненадних ударных напона у мрежи;
  • Nadtonsko praćenje;
  • Способность за рад с временским овисним автоматизацией;
  • Насос времени работы;
  • Mogućnost kaskadne priključke kotlova;
  • Ugraeni spremnik za expanziju od 10 litara;
  • Ugrađena cirkulacijska crpka s automatskim zatvaranjem zraka;
  • Способность за рад у 220В мрежи (6К и 9К моделей).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
