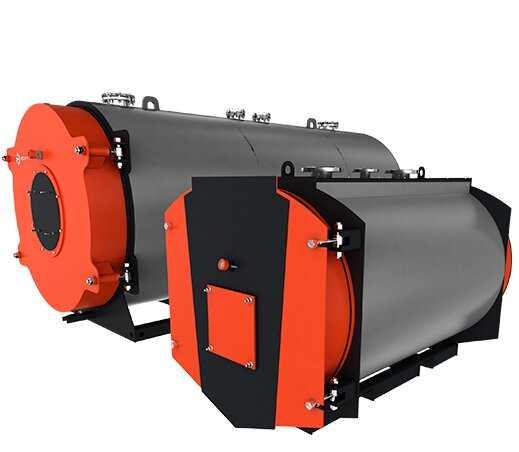

Водогрейный жаротрубный котел Duotherm 5200
Модельный ряд Duotherm 100 150 200 250 300 350 420 500 650 850 1100 1400 1850 2300 2500 3050 3700 4200 5200 6000 6700
Водогрейные жаротрубные и водотрубные котлы
Технические характеристики
| Номинальная теплопроизводительность | 5200 | кВт |
| Диапазон номинальной теплопроизводительности * | 4201-5200 | кВт |
| Диапазон номинальной тепловой нагрузки природный газ/лёгкое жидкое топливо | 4591..5696 / 4542..5652 | кВт |
| Расчетное давление воды | 0,6 | МПа |
| Максимальная температура воды на выходе из котла | 115 | °С |
| Номинальный КПД, не менее** (природный газ) | 91,3 | % |
| Среднегодовой КПД отопительного котла *** (природный газ) | 94 | % |
| Расчетное аэродинамическое сопротивление, не более** (природный газ) | 1200 | Па |
| Водяной объём котла | 5,41 | м3 |
| Расход топлива (природный газ) | 620,0 | м3/час |
| Расход воды при номинальной разности температур** | 223,6 | т/час |
| Гидравлическое сопротивление при номинальной разности температур | 3,5 | кПа |
| Масса котла без воды (+/- 10%) | 7514 | кг |
| Габариты котла: | ||
| Длина – L | 4930 | мм |
| Ширина – B | 2120 | мм |
| Высота – H | 2390 | мм |
* Номинальная теплопроизводительность котла оговаривается при размещении заказа.
** Для стандартного значения номинальной теплопроизводительности.
*** При работе в режиме отопительного котла с температурным графиком 80/60 °С и переменной нагрузке в течение отопительного периода.
Таблица сводных технических характеристик
Рекомендованное горелочное оборудование
Для достижения максимальной эффективности, нами рекомендованы к установке автоматизированные горелочные устройства POLYKRAFT серий:
Таблица подбора горелочного оборудования
Особенности и преимущества
- 21 типоразмер в диапазоне от 80 до 6 700 кВт
- Непрерывный мощностной ряд с шагом 1 кВт
- Максимальная температура воды на выходе из котла 110 °С
- Максимальное рабочее давление воды 0,5 МПа (5 бар)
- Предназначен для работы на природном газе или легком жидком топливе
- Диапазон регулирования мощности 30 – 100 %
- Сертифицирован требованиям ТР ТС
- Максимально адаптирован для применения в российских тепловых сетях
- Гарантия 2 года
- Срок службы не менее 15 лет
- Производство сертифицировано по ISO 9001:2008
DUOTHERM – двухходовой водогрейный жаротрубный котёл с реверсивной топкой.
Для моделей 80 – 500 кВт жаровая труба конструктивно смещена вниз, дымогарные трубы расположены в верхнем сегменте над жаровой трубой. Вся топочная камера поддерживается полностью омываемым водой анкерами.
Для интенсификации процесса теплообмена и получения необходимого значения КПД в дымогарных трубах установлены турбулизаторы.
Корпус котла изолирован и обшит декоративным листом.
С фронта котла расположена поворотная камера, на которую устанавливается горелочное устройство. Конструкция камеры позволяет открывать её на любую сторону котла.
Для обеспечения газовой плотности соединения поворотной камеры и корпуса котла применяется двойное соединение типа «зуб-канавка» с уплотнительным шнуром. Для обеспечения нормативной температуры наружной поверхности поворотная камера изолируется стойкими к высоким температурам теплоизоляционными материалами с применением современных технологий.
С тыла котла установлен газовый короб. Для возможности осмотра и, при необходимости, очистки на газовом коробе предусмотрен прямоугольный люк.
Патрубки подключения к подающей и обратной магистрали расположены сверху котла, также предусмотрены патрубки для установки предохранительных клапанов.
В нижней части котла предусмотрен продувочно-дренажный патрубок.
Качество сетевой, подпиточной воды и режим эксплуатации должны соответствовать требованиям, изложенным в руководстве по эксплуатации котла, а также требованиям действующих нормативно-технических документов, предъявляемых к водно-химическим режимам котлов данного типа.
Для комплектации котлов могут быть использованы газовые, жидкотопливные или комбинированные горелочные устройства отечественных и зарубежных производителей, имеющие соответствующие технические характеристики, а также необходимую разрешительную документацию для возможности применения на территории РФ.
Документация
Водогрейный жаротрубный котел Duotherm 500
Модельный ряд Duotherm 100 150 200 250 300 350 420 500 650 850 1100 1400 1850 2300 2500 3050 3700 4200 5200 6000 6700
Водогрейные жаротрубные и водотрубные котлы
Технические характеристики
| Номинальная теплопроизводительность | 500 | кВт |
| Диапазон номинальной теплопроизводительности * | 421-500 | кВт |
| Диапазон номинальной тепловой нагрузки природный газ/лёгкое жидкое топливо | 460. .546 /
455..543 | кВт |
| Расчетное давление воды | 0,5 | МПа |
| Максимальная температура воды на выходе из котла | 110 | °С |
| Номинальный КПД, не менее** (природный газ) | 91,5 | % |
| Среднегодовой КПД отопительного котла *** (природный газ) | 94 | % |
| Расчетное аэродинамическое сопротивление, не более** (природный газ) | 430 | Па |
| Водяной объём котла | 0,57 | м3 |
| Расход топлива (природный газ) | 59,4 | м3/час |
| Расход воды при номинальной разности температур** | 21,5 | т/час |
| Гидравлическое сопротивление при номинальной разности температур | 1,0 | кПа |
| Масса котла без воды (+/- 10%) | 1069 | кг |
| Габариты котла: | ||
| Длина – L | 2073 | мм |
| Ширина – B | 1085 | мм |
| Высота – H | 1338 | мм |
* Номинальная теплопроизводительность котла оговаривается при размещении заказа.
** Для стандартного значения номинальной теплопроизводительности.
*** При работе в режиме отопительного котла с температурным графиком 80/60 °С и переменной нагрузке в течение отопительного периода.
Таблица сводных технических характеристик
Рекомендованное горелочное оборудование
Для достижения максимальной эффективности, нами рекомендованы к установке автоматизированные горелочные устройства
Таблица подбора горелочного оборудования
Особенности и преимущества
- 21 типоразмер в диапазоне от 80 до 6 700 кВт
- Непрерывный мощностной ряд с шагом 1 кВт
- Максимальная температура воды на выходе из котла 110 °С
- Максимальное рабочее давление воды 0,5 МПа (5 бар)
- Предназначен для работы на природном газе или легком жидком топливе
- Диапазон регулирования мощности 30 – 100 %
- Сертифицирован требованиям ТР ТС
- Максимально адаптирован для применения в российских тепловых сетях
- Гарантия 2 года
- Срок службы не менее 15 лет
- Производство сертифицировано по ISO 9001:2008
DUOTHERM – двухходовой водогрейный жаротрубный котёл с реверсивной топкой.
Для моделей 80 – 500 кВт жаровая труба конструктивно смещена вниз, дымогарные трубы расположены в верхнем сегменте над жаровой трубой. Вся топочная камера поддерживается полностью омываемым водой анкерами.
Для моделей 501 – 6700 кВт жаровая труба имеет центральное расположение, дымогарные трубы расположены вокруг жаровой трубы. Топочная камера поддерживается омываемыми водой анкерами.
Для интенсификации процесса теплообмена и получения необходимого значения КПД в дымогарных трубах установлены турбулизаторы.
Корпус котла изолирован и обшит декоративным листом.
С фронта котла расположена поворотная камера, на которую устанавливается горелочное устройство. Конструкция камеры позволяет открывать её на любую сторону котла.
Для обеспечения газовой плотности соединения поворотной камеры и корпуса котла применяется двойное соединение типа «зуб-канавка» с уплотнительным шнуром. Для обеспечения нормативной температуры наружной поверхности поворотная камера изолируется стойкими к высоким температурам теплоизоляционными материалами с применением современных технологий.
