Как определяют класс точности водяного счетчика?

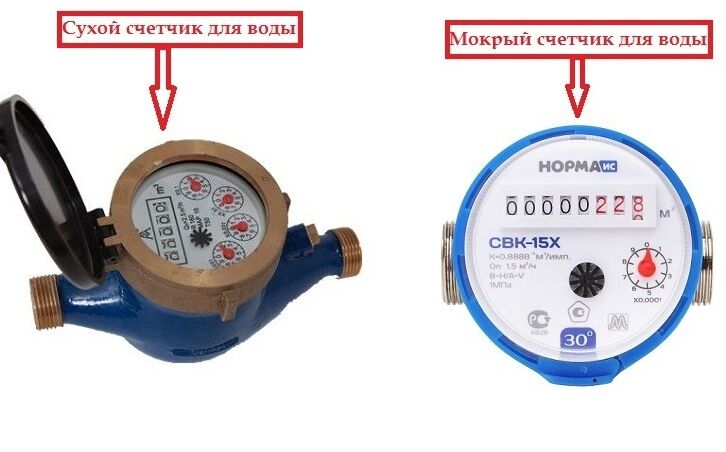

В современном мире счётчики воды уже прочно вошли в обиход. Это предусмотрено не только на уровне законодательства, но и сами жильцы зачастую заинтересованы в снижении расходов на коммунальные платежи. А это чаще всего достигается путем установки водосчетчиков. Но все ли знают, как правильно выбирать водомеры и обращают ли внимание на класс точности приборов? Прежде всего давайте разберемся, что это такое – класс точности приборов учета.

Обычно при выборе водомеров граждане обращают внимание на ряд параметров. Чаще всего людей интересует популярность бренда, цена, сроки гарантии и поверки, внешний дизайн и даже отзывы других покупателей. Обращают внимание также на монтажную длину и длину условного прохода, на удобство циферблата, особенно если в доме пожилые люди со слабым зрением, на способ монтажа. Но многие ли обращают внимание на класс точности водосчетчиков? Скорее всего – нет. А ведь это тоже важнейший параметр характеристики прибора учета.

Класс точности водяных счетчиков варьируется в зависимости от таких показателей, как порог чувствительности и погрешность учета воды. И разделение водомеров по этим классам происходит на основании ГОСТ 50193.1-98. В полном соответствии с этими нормативами приборы учета воды делятся на 4 метрологических класса точности: «А», «В», «С» и « D ». При этом повышение класса идет по направлению от «А» к «D».

Сразу стоит отметить, что для квартирных приборов учета класс «D» не используется, так как настолько высокая степень точности в бытовых условиях по большому счету не требуется, и в то же время она себя не оправдывает. Ведь чем точнее производится прибор, тем он дороже обходится.

Среди потребителей квартирных водомеров в ходу счетчики с классами точности «А», «В» и «С». Цена наиболее точных приборов учета может отличаться от цены приборов с более низкой чувствительностью, и разница эта может быть довольно существенной в зависимости от бренда производителя. То есть, чем точнее прибор, тем выше его цена. Поэтому важно понимать как происходит процесс замера воды в том или ином случае, чтобы сделать наиболее оптимальный выбор.

Как определяют классы точности водяных счетчиков?

Класс точности счетчиков воды напрямую взаимосвязан с пределом погрешности измерений, для определения которого важны следующие параметры устройства:

  • Стартовый расход
    Обычно стартовый расход означает минимальное потребление водного ресурса, при котором происходит срабатывание счетчика. Иначе это еще называют порогом чувствительности прибора.
  • Величина Qmin
    Эта величина минимального расхода воды, при котором погрешность измерений будет колебаться в диапазоне плюс-минус 5%.
  • Величина Qt
    Эта величина означает так называемый переходный расход, показывающий потребление воды, при котором погрешность находится в пределах плюс- минус 2%.
  • Величина Qn
    Это величина номинального расхода с допускаемой погрешностью плюс-минус 2%.
  • Величина QmaxИ, наконец, максимальный расход, с погрешностью, не превышающей плюс-минус 2%.
  • Динамический диапазон «R»
    Этот параметр представляет собой соотношение между номинальным и минимальным расходом.
  • Значение имеет также ДУ (диаметр условного прохода счетчика)

В зависимости от этого параметра может меняться чувствительность прибора. Разберем это на примере:

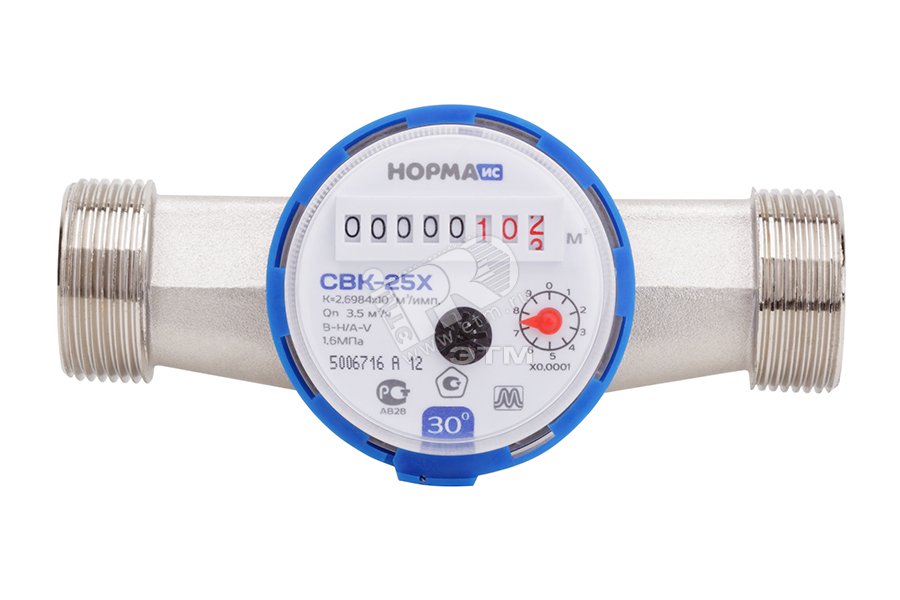

Допустим, в квартире расход воды меньше по сравнению с загородным садовым домом с баней и бассейном, где ведется регулярный полив сада, наполняется бассейн, используется вода в бане. В таком случае в загородном доме стоит установить счетчик с ДУ выше 25. И надо понимать, что при этом порог чувствительности прибора класса «С» с ДУ 50 будет соответствовать аналогичному прибору класса «В» с ДУ 25.

Все перечисленные выше параметры указываются в паспорте прибора.

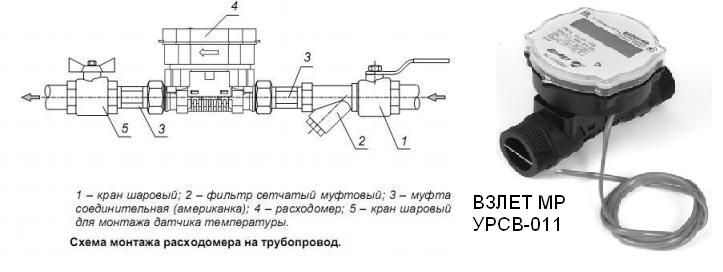

Класс точности и способы монтажа.

Следует отметить, что способ монтажа тоже влияет на точность прибора. И перед тем, как устанавливать прибор учета, рекомендуется проконсультироваться с организацией – поставщиком воды на тему требований к классам точности водомеров. Ведь в случае с вертикальной установкой приборов класс точности понижается. Например, если вы приобрели водомер класса точности «В», то многие из этих моделей могут устанавливаться двумя способами. И при вертикальном или угловом монтаже, класс точности прибора с «В» автоматически снижается до класса «А». Вот такая особенность установки. Все это потребителям надо знать и предусматривать заранее. Класс точности в зависимости от монтажа указывается на голове прибора.

Плюсы и минусы

Подводя итоги, еще раз подчеркнем, что разница между приборами с разными классами точности заключается в пороге чувствительности и погрешности учета воды. Самая низкая чувствительность и самая большая погрешность у приборов класса «А».

Некоторые пользователи даже считают, что такие счётчики наиболее выгодны для личного пользования в квартирах. Все это из-за того, что эти счетчики, могут, допустим, не заметить капающий кран или подтекающий смеситель, оставаясь при этом неподвижными. Но не спешите радоваться. Ведь низкая чувствительность, это, как говорится «палка о двух концах». Тот же самый счетчик, который не заметил капающий кран, может прибавить лишних 4 куба, если расход воды будет большой, например, если вы любите принимать ежедневный душ и подолгу стоять под струями воды.

Счетчики метрологического класса «В» наиболее распространены, так как у них чувствительность выше и погрешность меньше, многих пользователей вполне устраивают такие модели водомеров. А самые точные приборы для использования в быту – это водомеры класса «С». Они обладают великолепной чувствительностью и погрешность у них сводится к минимуму. Если вы во всем любите порядок и точность, то этот прибор для вас! С этим водомером вы можете быть уверены, что платите исключительно за тот объем воды, который сами и потратили.

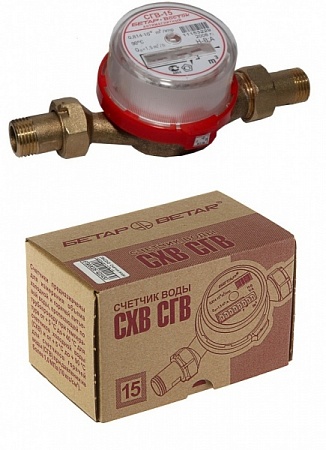

Счетчики холодной воды крыльчатые. Общие технические условия

ГОСТ 6019-83

УДК 681.121.2./.7:006.354

Группа П15

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СЧЕТЧИКИ ХОЛОДНОЙ ВОДЫ КРЫЛЬЧАТЫЕ

Общие технические условия

Impeller counters for cold water.

General specifications

МКС 17.120

ОКП 421321

Дата введения 01.07.84

в части п. 2.2.2 01.01.86

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством приборостроения, средств автоматизации и систем управления СССР

РАЗРАБОТЧИКИ

И.Д. Бородин (руководитель темы), Л.Н. Шонин, Ю.С. Коноплев, Н.К. Сырцова, З.И. Косиковская

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 13.04.83 № 1751

3. ВВЕДЕН ВПЕРВЫЕ

4.

Стандарт соответствует ИСО 4064/1-77 в части номинальных расходов до 15 м3/ч

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2.601-95

4.1

ГОСТ 8.001-80

5.2

ГОСТ 8.383-80

7.1

ГОСТ 12.2.003-91

3.2

ГОСТ 2405-88

6.6, 6.7

ГОСТ 2874-82

Вводная часть, 2.3

ГОСТ 12997-84

1.4, 2.8, 6.8-6.10, 7.3

ГОСТ 14192-96

7.2

ГОСТ 15150-69

7.5, 7.6

6. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

7. ИЗДАНИЕ (ноябрь 2003 г.) с Изменениями № 1, 2, утвержденными в апреле 1988г., январе 1989 г. (ИУС 9-88, 4-89)

Настоящий стандарт распространяется на крыльчатые счетчики холодной воды (далее – счетчики) со счетным механизмом, имеющим магнитную связь с крыльчатым устройством, предназначенные для измерения объема питьевой воды по ГОСТ 2874* температурой от 5 до 40 °С, протекающей по трубопроводу под давлением не более 1 МПа (10 кгс/см2).

_____________

* На территории Российской Федерации действует ГОСТ Р 51232-98.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Основные параметры счетчиков должны соответствовать указанным в табл. 1.

Таблица 1

Наименование параметра

Норма для счетчика диметром условного прохода Dy, мм

10

15

20

25

32

40

50

Расход воды, м3/ч:

– наименьший Qmin

0,02

0,03

0,05

0,065

0,07; 0,09

0,16

0,16

– переходный Qt

0,08

0,12

0,20

0,28

0,30; 0,48

0,64; 0,8

0,8

– номинальный Qn

1,0

1,5

2,5

3,5

5,0; 6,0

8,0; 10,0

15,0

– наибольший Qmax

2,0

3,0

5,0

7,0

10,0; 12,0

16,0; 20,0

30,0

Порог чувствительности, м3/ч

0,008

0,012

0,020

0,025

0,030; 0,048

0,064; 0,08

0,080

Наибольший объем воды, м3/ч:

– за сутки

36

55

90

125

180, 216

290; 360

550

– за месяц

785

1100

1800

2500

3600; 4300

5800; 7200

11000

Длина счетчика L (пред. откл. ) мм

110

165

190

260

260

300

300

Наименьшая цена деления счетного механизма, м3

0,0001

0,0001

0,0001

0,0001

0,0001

0,001

0,001

Емкость счетного механизма, м3

99999

99999

99999

99999

99999

99999

99999

Номинальный диаметр резьбового соединения счетчика

½”

¾”

1″

1¼”

1½”

2″

2¼”

Примечание. Пояснения терминов, применяемых в стандарте, даны в приложении.

1.2. Масса счетчиков в зависимости от диаметра условного прохода должна соответствовать указанной в табл. 2.

Таблица 2

Диаметр условного прохода, Dy, мм

10

15

20

25

32

40

50

Масса*, кг, не более

1,3

2,7

4,5

5,0

5,4

8,1

11,0

_____________

* Без учета автоматизации процесса измерения.

1. 1, 1.2. (Измененная редакция, Изм. № 1).

1.3. Присоединительные и габаритные размеры счетчиков должны устанавливаться в стандартах или технических условиях на счетчики конкретного типа.

1.4. По устойчивости к воздействию окружающей среды счетчики соответствуют обыкновенному исполнению по ГОСТ 12997.

1.5. Условное обозначение счетчиков должно содержать диаметр условного прохода и устанавливаться в технических условиях на счетчики конкретного типа.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Счетчики должны изготовляться в соответствии с требованиями настоящего стандарта, стандартов или технических условий на счетчики конкретного типа по рабочим чертежам, утвержденным в установленном порядке.

(Измененная редакция, Изм. № 1).

2.2. Погрешность измерения

2.2.1. Пределы допускаемой относительной погрешности измерения Dд при выпуске из производства и после ремонта не должны превышать:

±5% – в диапазоне от Qmin до Qt;

±2% – в диапазоне от Qt до Qmax включ.

2.2.2. В условиях эксплуатации допускается оценивать погрешность измерения счетчика в виде среднеинтегральной относительной погрешности, предел которой Dди не должен превышать ±2,1%.

2.2.1, 2.2.2. (Измененная редакция, Изм. № 1).

2.2.3. В условиях эксплуатации пределы допускаемой относительной погрешности или определяют по формуле

= ±(Dд + 0,17t) (1)

или

= ±( Dд + 0,17 t),(2)

где t – время со дня ввода в эксплуатацию после выпуска из производства или ремонта, тысяч ч.

При этом или должны быть не более 2Dд или 2Dди соответственно.

2.3. Счетчики должны быть работоспособными при измерении объема питьевой воды по ГОСТ 2874 (в диапазоне температур 5-40 °С), применяемой в системах коммунального водоснабжения по согласованию с Минздравом.

2.4. Порог чувствительности счетчиков не должен превышать значений, указанных в табл. 1.

2.5. Счетчики должны быть герметичными и выдерживать избыточное давление 1,6 МПа (16 кгс/см2).

2.6. Потеря давления при наибольшем расходе не должна превышать 0,1 МПа (1 кгс/см2).

(Измененная редакция, Изм. № 1).

2.7. По устойчивости к механическим воздействиям счетчики должны быть выдерживающими воздействие вибрации частотой до 25 Гц и амплитудой 0,1 мм.

2.8. По устойчивости к воздействию температуры и влажности окружающего воздуха счетчики должны соответствовать исполнению В4 по ГОСТ 12997.

2.9. Счетчики в упаковке для транспортирования должны выдерживать:

– транспортную тряску с ускорением 30 м/с2 при частоте ударов от 80 до 120 в минуту в течение 2,5 ч или 15000 ударов с тем же ускорением;

– температуру окружающего воздуха от минус 50 до плюс 50 °С;

– относительную влажность (95±3)% при температуре 35 °С.

2.10. Счетчики должны иметь изолированный от измеряемой среды счетный механизм с сигнальной звездочкой, предназначенной для повышения разрешающей способности счетчиков при снятии показаний.

2.11. Индикатор должен обеспечивать надежное и точное показание измеряемого объема воды, выраженного в кубических метрах, сопоставлением показаний его элементов.

Действительная или видимая высота цифр на ролике должна быть не менее 4 мм.

На цифровых индикаторах все цифры должны появляться снизу.

Каждое деление шкалы стрелочного индикатора в кубических метрах должно выражаться как 10n, где n – положительное или отрицательное целое число или нуль. При этом устанавливают систему последовательных десятичных разрядов.

Каждую шкалу следует градуировать в кубических метрах или указывать множитель (´0,001-´0,01-´0,1-´10-´100-´1000 и т.д.).

Ширина кончика стрелки не должна превышать четверти расстояния между двумя делениями шкалы и в любом случае должна быть не более 0,5 мм.

Индикатор должен регистрировать объем, выраженный в кубических метрах и соответствующий 1999 ч работы водосчетчика при номинальном расходе без возврата на нуль.

(Измененная редакция, Изм. № 1).

2.12. Счетчики должны иметь регулирующее устройство, обеспечивающее возможность изменения показаний счетчиков не менее чем на 6%.

2.13. Счетчики должны иметь фильтр со стороны входа воды.

(Измененная редакция, Изм. № 1).

2.14. Конструкцией счетчиков должна быть обеспечена возможность опломбирования регулирующего устройства и счетного механизма.

2.15. Наружные поверхности корпусов счетчиков должны быть любого цвета, кроме красного.

2.16. Детали, соприкасающиеся с измеряемой водой, должны быть изготовлены из материалов, не снижающих качества воды, стойких к ее воздействию и допущенных к применению Минздравом.

(Измененная редакция, Изм. № 2).

2.17. Счетчики относятся к невосстанавливаемым, ремонтируемым, одноканальным, однофункциональным изделиям.

2.18. Средняя наработка на отказ – не менее 100000 ч.

2.19. Полный средний срок службы – не менее 12 лет.

2.18, 2.19. (Измененная редакция, Изм. № 1).

2.20. Установленная безотказная наработка – не менее 10000 ч.

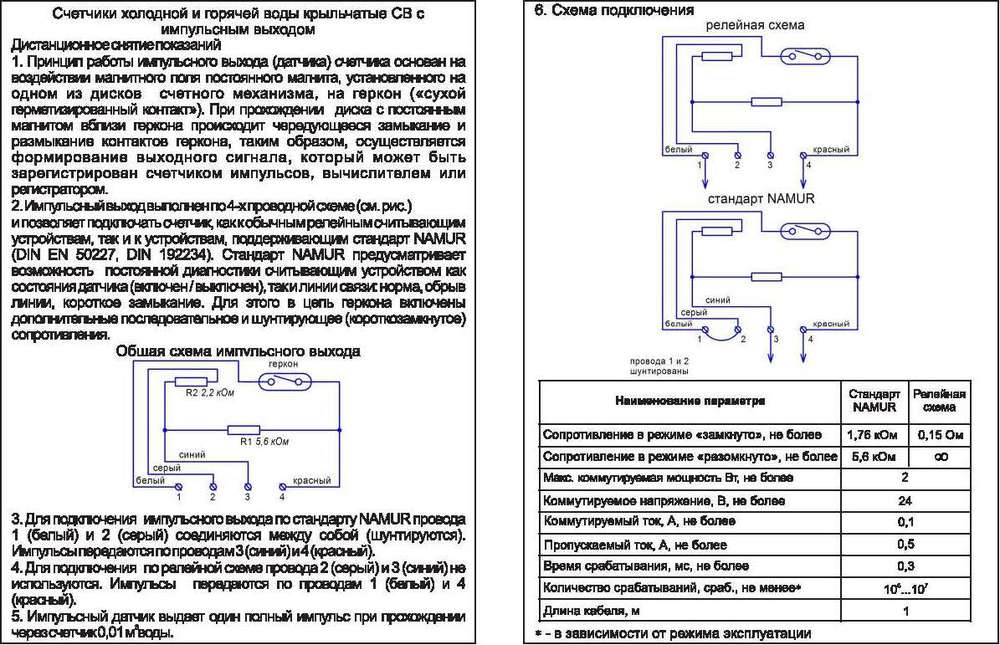

2.21. По требованию потребителя конструкция счетчика должна предусматривать возможность дистанционной передачи показаний.

2.22. Счетчики допускают случайное реверсирование потока. Счетчики должны оставаться исправными и регистрировать обратный поток. Метрологические характеристики обратного потока не нормируют.

2.20-2.22. (Введены дополнительно, Изм. № 1).

4. КОМПЛЕКТНОСТЬ

Комплектность счетчиков устанавливают в технических условиях на счетчики конкретного типа.

(Измененная редакция, Изм. № 2).

5. ПРАВИЛА ПРИЕМКИ

5.1. Для проверки соответствия счетчиков требованиям настоящего стандарта должны проводиться государственные контрольные, приемо-сдаточные, периодические испытания и контрольные испытания на надежность.

5.2. Порядок проведения государственных контрольных испытаний – по ГОСТ 8. 001*.

_____________

* На территории Российской Федерации действуют ПБ 50.2.009-94.

5.3. При приемо-сдаточных испытаниях каждый счетчик проверяют на соответствие требованиям пп. 2.2, 2.5. 2.11, 2.14, 2.15, 4.1, 7.1.

Перед приемо-сдаточными испытаниями каждый счетчик должен проходить технологическую приработку. Объем и продолжительность приработки должны соответствовать установленным в технических условиях на счетчики конкретного типа.

Счетчики, не выдержавшие приемо-сдаточные испытания, после устранения неисправностей вторично подвергают испытаниям в полном объеме.

Допускается проводить повторные испытания только по пунктам несоответствия и пунктам, по которым испытания не проводились.

5.4. Периодическим испытаниям следует подвергать не реже раза в год не менее трех счетчиков каждого диаметра условного прохода, прошедших приемо-сдаточные испытания на соответствие всем требованиям настоящего стандарта, кроме пп. 2.18-2.20.

При несоответствии счетчиков хотя бы одному из указанных требований проводят повторные испытания удвоенного числа счетчиков.

При повторных испытаниях допускается проводить проверку в сокращенном объеме, но обязательно по пунктам несоответствия. Результаты повторных испытаний являются окончательными.

(Измененная редакция, Изм. № 2).

5.5. Контрольные испытания на безотказность (п. 2.18) следует проводить не реже одного раза в три года.

Критерием отказа прибора является наблюдаемое более двух раз превышение основной погрешностью прибора ее допустимого значения (п. 2.2) на значение, большее диапазона допустимой погрешности контрольных средств, а также механические поломки, нарушение герметичности.

Счетчики, отобранные для проведения контрольных испытаний на безотказность, другим видам испытаний, входящих в объем периодических, не подвергают.

(Измененная редакция, Изм. № 1).

5.6. После окончания всех видов испытаний счетчиков вода должна быть слита, а выходные и входные патрубки заглушены.

6. МЕТОДЫ ИСПЫТАНИЙ

6. 1. При проведении проверок по пп. 2.2 и 2.4 должны соблюдаться следующие условия:

– температура окружающего воздуха – от 5 до 50 °С;

– относительная влажность воздуха – от 30 до 80%;

– температура измеряемой воды – от 5 до 40 °С;

– изменение температуры воды в течение проверки не должно превышать 5 °С;

– атмосферное давление – от 84 до 106,7 кПа;

– отсутствие вибрации, тряски и ударов, влияющих на работу счетчика;

– рабочее положение – в соответствии с инструкцией по эксплуатации.

6.2. Соответствие счетчиков пп. 1.2, 1.3, 2.10, 2.11, 2.13-2.16 следует проверять внешним осмотром и сличением с технической документацией, утвержденной в установленном порядке.

(Измененная редакция, Изм. № 2).

6.3. Относительную погрешность счетчиков (п. 2.2) следует определять по результатам измерения одного и того же объема воды, пропущенного через счетчик и образцовое средство.

Относительную погрешность показаний счетчиков следует определять на наименьшем, переходном и номинальном расходах, установленных соответственно в диапазонах: (1-1,1)Qmin, (1-1,1)Qt и (0,9-1,1)Qn.

При государственных контрольных и периодических испытаниях относительную погрешность следует определять дополнительно на наибольшем расходе в диапазоне (0,9-1)Qmax.

Изменение расхода в процессе измерения не должно превышать ±2% установленных значений.

Относительную погрешность Di в процентах определяют для каждого расхода по формуле

,(3)

где Vc – объем воды по проверяемому счетчику, м3;

Vобр– объем воды по образцовому средству, м3.

Среднеинтегральную относительную погрешность Dи в процентах следует определять по формуле

,(4)

где Di – значение относительной погрешности на i-м расходе;

Pi – весовой коэффициент, указанный в табл.3 и являющийся относительным объемом воды, измеренным на i -м расходе (Qi).

. (5)

Таблица 3

Расход, % Qном

2

10

20

50

100

Pi

0,02

0,02

0,08

0,23

0,65

(Измененная редакция, Изм. № 1).

6.4. Работоспособность счетчиков при изменении температуры измеряемой воды в рабочем диапазоне (п. 2.3) следует проверять путем определения относительной погрешности (п. 6.3) на номинальном расходе и температуре воды (10±5) °С и (35±5) °С.

Счетчики считают выдержавшими испытание, если при этих температурах относительная погрешность на номинальном расходе или среднеинтегральная погрешность не превышает значений, указанных в п. 2.2.

6.5. Порог чувствительности (п. 2.4) следует определять на той же установке, на которой определяют относительную погрешность.

Счетчики считают выдержавшими испытание, если значение наименьшего расхода, при котором начинается непрерывное вращение стрелки счетного механизма, не превышает значений, указанных в п. 2.4.

6.6. Герметичность счетчиков и воздействие избыточного давления (п. 2.5) следует проверять водой давлением 1,6 МПа (16 кгс/см2). Давление выдерживают в течение 15 мин и контролируют манометром класса точности не ниже 1,5 по ГОСТ 2405.

Счетчики считают выдержавшими испытание, если не наблюдается падения давления по манометру.

6.7. Потерю давления (п. 2.6) следует определять на любом расходе диапазонa от Qn до Qmax при помощи манометров класса точности не хуже 1,0 по ГОСТ 2405.

Места присоединения манометров к трубопроводу должны находиться на расстоянии, равном 5Dy счетчика до него и 10Dy после него.

Потерю давления DPcч, МПа (кгс/см2), определяют по формуле

, (6)

где DРобщ – разность показаний манометров при установленном счетчике;

DР– разность показаний манометров на том же участке трубопровода при снятом счетчике и установленном вместо него патрубке с тем же Dy и длиной, равной длине корпуса счетчика;

Qmax – наибольший расход по табл. 1;

Qиз – расход во время снятия показаний манометров.

Счетчики считают выдержавшими испытание, если потеря давления не превышает значений, указанных в п. 2.6.

6.8. Испытание счетчиков на устойчивость к механическим воздействиям (п. 2.7) следует проводить на вибростенде по ГОСТ 12997, при этом вращение крыльчатки обеспечивается воздухом. Скорость вращения крыльчатки должна соответствовать скорости ее на номинальном расходе. Время испытания – не менее 0,5 ч.

Счетчики считают выдержавшими испытание, если после воздействия вибрации не обнаружены механические поломки, повреждения, ослабления креплений и ухудшение качества покрытий, а относительная погрешность на номинальном расходе или среднеинтегральная погрешность не превышает значений, указанных в п. 2.2.

6.9. Испытание счетчиков в упаковке на влияние транспортной тряски (п. 2.9) следует проводить по ГОСТ 12997. Время испытания – не менее 2 ч.

Счетчики считают выдержавшими испытание, если после окончания испытаний не обнаружены механические повреждения, ухудшение качества покрытий, ослабление креплений, а относительная погрешность на номинальном расходе или среднеинтегральная погрешность не превышает значений, указанных в п. 2.2.

6.10. Испытание счетчиков в упаковке на воздействие температуры (п. 2.9) следует проводить по ГОСТ 12997. Время выдержки в камере – не менее 6 ч.

Счетчики считают выдержавшими испытание, если после воздействия температуры относительная погрешность на номинальном расходе или среднеинтегральная погрешность не превышает значений, указанных в п. 2.2.

6.5-6.10. (Измененная редакция, Изм. № 1).

6.11. Испытание счетчиков в упаковке на воздействие повышенной влажности окружающего воздуха (п. 2.9) следует проводить следующим образом. Счетчик в упаковке для транспортирования помещают в климатическую камеру и повышают относительную влажность до 95% при температуре 35 °С. Допускаемое отклонение относительной влажности ±3%. Время выдержки – не менее 6 ч.

Счетчики считают выдержавшими испытание, если после испытания не наблюдается следов коррозии и ухудшения качества покрытий, а относительная погрешность на номинальном расходе или среднеинтегральная погрешность не превышает значений, указанных в п. 2.2.

6.12. Работу регулирующего устройства (п. 2.12) следует проверять на той же установке, на которой определяют относительную погрешность, на номинальном расходе.

Счетчики считают выдержавшими испытание, если разность значений относительной погрешности, полученная при крайних положениях регулирующего устройства, составляет не менее 6%.

6.13. Контрольные испытания на безотказность (пп. 2.18, 2.20) по нормативно-технической документации, утвержденной в установленном порядке.

(Измененная редакция, Изм. № 1).

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. Маркировка счетчиков должна быть отчетливой и содержать следующие данные:

– товарный знак предприятия-изготовителя;

– наименование или тип счетчика;

– стрелку, указывающую направление потока;

– условное обозначение счетчика;

– номинальный расход;

– знак Государственного реестра по ГОСТ 8.383*;

_____________

* На территории Российской Федерации действуют ПБ 50.2.009-94.

– порядковый номер счетчика по системе нумерации предприятия-изготовителя;

– год выпуска.

Место расположения и способ маркировки устанавливают в стандартах или технических условиях на счетчики конкретного типа.

(Измененная редакция, Изм. № 1).

7.2. Транспортная маркировка – по ГОСТ 14192.

На транспортной таре должны быть нанесены несмываемой краской основные, дополнительные и информационные надписи, а также манипуляционные знаки, соответствующие надписям: “Хрупкое. Осторожно”, “Верх”.

7.3. Упаковка счетчиков должна соответствовать требованиям ГОСТ 12997 и стандартам или техническим условиям на счетчики конкретного типа.

7.4. Счетчики в упаковке следует транспортировать любым видом транспорта на любые расстояния.

При транспортировании воздушным транспортом счетчики следует помещать в отапливаемых герметизированных отсеках самолетов.

7.5. Условия транспортирования счетчиков по условиям хранения 5 по ГОСТ 15150.

7.6. Счетчики следует хранить в упаковке предприятия-изготовителя по условиям хранения 3 по ГОСТ 15150.

Воздух помещения, в котором хранят счетчики, не должен содержать коррозионно-активных веществ.

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1. Изготовитель гарантирует соответствие счетчиков требованиям настоящего стандарта и технических условий на счетчики конкретного типа при соблюдении условий хранения, транспортирования, монтажа и эксплуатации.

8.2. Гарантийный срок эксплуатации счетчиков – 18 мес со дня ввода счетчика в эксплуатацию при гарантийной наработке, не превышающей значений, указанных в табл. 4.

Таблица 4

Диаметр условного прохода счетчика Dy, мм

10

15

20

25

32

40

50

Наибольший объем воды (наработка), измеренный в течение гарантийного срока, м3

13230

20000

32400

45000

6500077000

104000130000

200000

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Справочное

ПОЯСНЕНИЕ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ

Термин

Пояснение

Наименьший расход

Расход, на котором счетчик имеет погрешность ±5% и ниже которого погрешность не нормируют.

Переходный расход

Расход, на котором счетчик имеет погрешность ±2%, а ниже которого ±5%

Номинальный расход

Расход, на котором счетчик может работать непрерывно (круглосуточно), равный половине наибольшего

Наибольший расход

Расход, при котором потеря давления на счетчике не должна превышать 0,1 МПа (1 кгс/см2), а длительность работы – не более 1 ч в сутки

Порог чувствительности

Расход, при котором приходит в непрерывное движение крыльчатка

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).

Почему важна технология статического водосчетчика

Кали Герхардт

Налогоплательщики являются основным источником дохода для систем водоснабжения. Доходы от воды идут на покрытие операционных расходов и подготовку к будущим капитальным вложениям. Однако существует большой разрыв между доходами коммунальных служб и объемом средств, которые потребуются коммунальным службам для ремонта нашей стареющей инфраструктуры. Один из способов, с помощью которого системы водоснабжения могут получать больше доходов, — это повышение тарифов; однако это увеличение часто происходит при возражении общественности или нежелании выборных должностных лиц.

Более справедливый и благоприятный способ сократить этот дефицит финансирования – использовать новейшие технологии измерения – статические счетчики с неподвижными частями. Статические счетчики воды более известны как электромагнитные или ультразвуковые счетчики. Принцип статических счетчиков заключается в том, что отсутствие движущихся частей внутри счетчика улучшает работу системы водоснабжения во многих отношениях. Преимущества для систем водоснабжения, использующих статические счетчики, включают в себя возможность измерять более низкие расходы, чтобы получать больше дохода от распределенной воды, устойчивую точность счетчика, поскольку нет движущихся частей, подверженных износу, оповещение об утечках и ​​прорывах для сокращения недоходной воды, и улучшенное обслуживание клиентов с помощью регистраторов данных внутри счетчика для расследования конкретных событий, которые произошли на стороне клиента счетчика.

Проще говоря, технология статического счетчика воды важна, потому что она позволяет системе водоснабжения получать больше прибыли на постоянной основе. Когда доходы системы водоснабжения основаны на том, что клиенты платят за каждую каплю воды, которую они используют, система водоснабжения стоит на твердой почве, чтобы получать доход, достаточный для покрытия эксплуатационных расходов и будущих потребностей в капитале. В то же время это позволяет муниципалитету поддерживать благосклонность сообщества, ограничивая повышение ставок. С помощью статических счетчиков воды города могут увеличить дебиторскую задолженность своих систем водоснабжения, чтобы помочь преодолеть будущие инфраструктурные проблемы на горизонте.

Проблемы с инфраструктурой и разрыв в доходах

В отчете Американской ассоциации водопроводных сооружений «Больше не похоронены» указывается, что Соединенные Штаты столкнутся с примерно вдвое большими инвестиционными затратами на замену водной инфраструктуры: примерно с 13 миллиардов долларов в год в 2010 году до почти 30 миллиардов долларов в год к 2040-м годам (цифра без учета инфляции). По оценкам, 29 процентов инвестиционных затрат необходимо будет направить на борьбу с потерями воды. Средняя потеря воды в системе общественного водоснабжения составляет 16 процентов, из которых до 75 процентов подлежат возмещению, согласно Руководству по контролю потерь воды AWWA.

Эти цифры не новость для профессионалов водного хозяйства. Такие организации, как AWWA, Агентство по охране окружающей среды США (EPA), Федерация водной среды (WEF) и Американское общество инженеров-строителей (ASCE), постоянно напоминают специалистам по водным ресурсам о надвигающемся инфраструктурном кризисе. Итак, что можно сделать, чтобы субсидировать эту неизбежную потребность инвестировать в нашу будущую водную инфраструктуру? Может помочь такое простое решение, как замена счетчиков воды в вашем городе.

Налогоплательщики являются основным источником доходов систем водоснабжения. Счета за воду, как правило, зависят от объема потребления. Расход определяется по количеству воды, зарегистрированному водомером. Поэтому необходимо, чтобы водомер фиксировал тот же объем воды, который доставляется потребителю. Это также включает в себя утечки, такие как протекающий кран или протекающий туалет, в которых потребитель может не потреблять воду, но коммунальное предприятие по-прежнему несет эксплуатационные расходы по распределению этой воды.

Начальный расход счетчика воды — это расход, при котором счетчики воды начинают измерять потребление. Счетчик воды с низким начальным расходом обеспечивает систему водоснабжения методом возмещения законно заработанного дохода. В конце концов, ваша система водоснабжения подает воду, и ваша способность управлять герметичностью водопроводной арматуры после счетчика воды находится вне юрисдикции системы водоснабжения. Это создает проблему для систем водоснабжения, чтобы они могли нормально работать, если они не получают равной ценности за распределяемую воду.

Не все счетчики воды предназначены для измерения небольших объемов воды, например, при утечке в доме клиента. Согласно AWWA, стандартный начальный расход воды, который счетчик воды должен зарегистрировать для соответствия стандартам AWWA, составляет 0,25 галлона в минуту (GPM). Тем не менее, в информационном бюллетене Агентства по охране окружающей среды «Неделя устранения утечек» сообщается, что средние утечки в домашних хозяйствах могут составлять более 10 000 галлонов воды, потраченных впустую каждый год. При расчете расхода этих бытовых утечек он равен среднему расходу 0,019 гал/мин (см. рис. 1). Вода, которая доходит до конечного потребителя, но за которую не выставляется счет, может быть дорогостоящей для коммунального предприятия, поскольку именно в этой точке стоимость производства и распределения воды достигает наибольшего уровня. И если счетчики вашей системы водоснабжения соответствуют минимальному стандарту 0,25 галлона в минуту, в вашей системе водоснабжения отсутствуют утечки, о которых отчеты EPA, безусловно, происходят.

Кроме того, если ваши текущие счетчики воды не регистрируют использование воды на таком низком уровне, будет сложнее выявить утечки и уведомить клиентов, чтобы они могли устранить проблему. Со статическими счетчиками воды системы водоснабжения могут устанавливать пороги непрерывного расхода для своих счетчиков воды. Если вода непрерывно течет через счетчик в течение 24 часов с определенной скоростью потока, предупреждение внутри счетчика укажет на утечку на стороне пользователя счетчика. Таким образом, клиенты также получают выгоду от статических счетчиков воды с этим упреждающим подходом к выявлению и устранению утечек.

Преобразование воды без счетчиков в доллары

Ценность перехода на статические счетчики воды можно продемонстрировать на простом примере того, как воду без счетчиков можно конвертировать в доллары. Используя пример системы водоснабжения с 5000-метровыми подключениями, можно рассчитать количество воды, не являющееся доходом. Если средний тариф на воду и канализацию в городе составляет 10 долларов за тысячу галлонов, а в среднем домохозяйство пропускает 10 000 галлонов в год, как утверждает EPA, то в этом примере город будет иметь 100 долларов недоходной воды на домохозяйство в год просто из-за утечек. Это составляет 500 000 долларов в год упущенной выгоды.

В зависимости от способности городских счетчиков воды измерять низкий расход, либо коммунальное предприятие фиксирует эти утечки в качестве дохода, либо вода теряется и никогда не выставляется счет. С точным счетчиком воды, который измеряет скорость потока 0,019 утечек, в сочетании с жизненным циклом счетчика 20 лет, система водоснабжения может восстановить 2000 долларов за метр. В течение 20 лет этот город может вернуть 500 000 долларов в год и 10 миллионов долларов за весь срок службы счетчика.

Рисунок 1: Расчет расхода для бытовых утечек

Технология статического водосчетчика

Вышеупомянутое увеличение дохода зависит от двух критериев: постоянной чувствительности и точности счетчика и его способности измерять более низкие начальные расходы. Как упоминается в статье журнала AWWA за 2010 год, сокращение потерь воды, «вызванных неточностями счетчиков при низком расходе, может привести к существенному увеличению доходов коммунального предприятия». Поэтому для системы водоснабжения крайне важно выбрать счетчик воды, в котором используется точный и стабильный принцип измерения. С учетом этого неудивительно, что рост статических счетчиков воды экспоненциальный. Каждый год водные системы заменяют свои механические счетчики с движущимися частями на технологию статических неподвижных частей с совокупным годовым темпом роста 13,3 процента в период с 2014 по 2021 год (IHS Markit Smart Utility Meters Intelligence Service, 2015). Это означает, что внедрение домашних статических счетчиков будет расти в среднем на 13 процентов каждый год в течение этого периода времени.

Следующим шагом на пути к тому, чтобы ваша система водоснабжения приблизилась к этому дополнительному доходу, является знание имеющихся у вас вариантов счетчиков воды, способных окупить инвестиции, то есть счетчик воды должен быть способен измерять скорость потока на уровне 0,019 галлонов в минуту или ниже утечек. .

Технология статического водосчетчика имеет большое значение, поскольку она позволяет системе водоснабжения получать больший доход за счет измерительной технологии, которая достаточно чувствительна для учета малых расходов. Когда доход вашей системы водоснабжения основан на том, что клиенты платят за каждую каплю воды, которую они используют, это делает возможным покрытие эксплуатационных расходов и будущих потребностей в капитале. Кроме того, преимущество ограничения увеличения ставок выгодно для вашего сообщества. Это правда, что среднее домашнее хозяйство пропускает в среднем 10 000 галлонов в год. В зависимости от счетчиков воды, установленных в ваших системах водоснабжения, ваш город либо фиксирует утечки в качестве дохода, либо никогда не выставляет за них счета; технология измерения существует сегодня, чтобы гарантировать, что каждая капля воды будет использована в качестве дохода для вашей системы водоснабжения и сообщества.

Кали Герхардт
Менеджер по маркетингу | Kamstrup Water Metering

Кали Герхардт — менеджер по маркетингу компании Kamstrup Water Metering, базирующейся в Атланте, штат Джорджия. В течение последних четырех лет она сосредоточила свои усилия на разработке маркетинговых стратегий для повышения осведомленности муниципалитетов о ценности наших драгоценных водных ресурсов. и потребителей.

Метки: AMI, AMR, AMR/AMI, август 2017 г. Печатный выпуск, Kamstrup, Smart Metering, smart water

Share this post

Tweet

Счетчики воды приветствуются в 21 веке
