Протек теплый пол? Как найти протечку в теплых полах?

В наше время намного больше становится популярным среди потребителей в качестве отопительных систем использовать теплые полы. Это совсем не удивительно, потому что такая система обладает очень большим количеством преимуществ в сравнении с радиаторным отоплением, которые очевидны как для новичка, так и для профессионала. Прежде всего, это комфорт. Ходить по теплому полу очень приятно, а прогревание помещения происходит равномерно снизу вверх, при этом нет конвективного движения воздушных масс, то есть, нет и сквозняков.



Также экономиться электроэнергия, если использовать конденсационный котел. Это происходит потому, что в теплых полах теплоноситель нагревается не выше 60ºС, а при использовании радиатора температура от 70ºС до 80ºС. Именно при низкой температуре такого типа котлы используют энергию более экономно, ведь температура газов, которые отходят, понижается и получается больше конденсата. Но не будем так детально рассматривать работу этой техники, потому что у нас на сайте уже есть отдельная статья по такой теме.



К значительным недостаткам относится довольно высокая стоимость, как самого оборудования, так и работ по установке в сравнении с отоплением с помощью радиаторов. Но за удобство и будущую экономию нужно заплатить сразу.



Также недостатком можно считать еще один факт, хоть он и довольно относительный. Для установки теплых полов рекомендую выбирать очень хороших высококвалифицированных специалистов. Сегодня очень большая конкуренция и установить такие полы предлагают многие. Рассказывают истории о том, что миллион раз делали это, и все остались очень довольны. Не стоит верить просто на слово! Поверьте, для установки полов с подогревом необходимо знать не только то, что трубу нужно свернуть на полу в петлю и забетонировать. Кстати, и на эту тему у меня уже есть статья.



Итак, перейдем к интересующей нас теме и постараемся выяснить, как же поступать, когда вы точно знаете о том, что труба подогреваемого пола начала протекать.



Как обнаружить, если протекает теплый пол?



Прежде всего, необходимо выяснить в каком именно месте протекает труба. Для этого проще всего использовать тепловизор. Это прибор, который дает увидеть излучение от тепла, преобразовывая его в цветовое отображение записанных данных. Не хотелось бы Вас огорчать, но это единственный точный метод для определения утечки. Все другие способы решения данной проблемы довольно неточны.







Запускаем в систему полов с подогревом горячий теплоноситель и в результате в местах, где протекает, видим приблизительно такие картинки.





Однажды опытный мастер рассказал мне, так сказать, “народное средство”. Для этого необходимо взять прозрачный полиэтилен, положить на пол там, где, как думаете, труба протекает. Запускаем температурный максимум в трубы и ожидаем. Спустя час или чуть больше на пленке внутри будут капельки воды, а еще через некоторое время появится четкое большое пятно конденсата как раз над местом протекания. Такой метод, конечно, работает, но очень много нюансов и условий. Данный опыт происходил при мне на одном из объектов. На полу лежала только стяжка из бетона, так как до сдачи объекта было далеко. Толщина стяжки была совсем небольшой, но и ее нужно было снимать, а это около одного квадратного метра. Если же в вашем помещении лежит плитка, а пол гидроизолирован, то вряд ли такой метод что-либо покажет.



Ну, обнаружили, и что же дальше? … Копать! 🙂



Очень медленно и уверенно, а главное, аккуратно, убираем стяжку и бетон с поврежденной части трубы. Вырезаем данный участок трубы и ставим на предназначенные для этого фитинги часть новой трубы. Какие фитинги лучше применять в подобных местах мы рассмотрим ниже.



Не забудьте после всего описанного раньше проверить установленные новые трубы на герметичность. Только тогда можно приступать к приведению все в первоначальный вид.



И вот. .. все рады, все смеются и пожимают друг другу руки, собирают инструмент.

А теперь немного вернемся назад и рассмотрим виды соединений для труб из различных материалов.

Металлопластиковые трубы:

При выборе пресс фитингов изготовитель не имеет особого значения. Чтобы его правильно выбрать, нужно знать диаметр вашей трубы и толщину ее стенки. Когда будете устанавливать, обратите особое внимание, есть ли резиновые уплотнительные кольца под гильзами из стали.

Опрессовывается такого типа фитинг специальным инструментом.

Практикой и временем проверено, что для труб из сшитого полиэтилена можно устанавливать фитинги всех нижеописанных марок и это не зависит от производителя самой трубы.

Rehau делает фитинги такого вида:



Есть пластиковый и латунный фитинг. Он ставится внутрь трубы, на которой уже заранее одета ответная часть и специальным инструментом одевается на сам фитинг, таким образом обжимая трубу.





Компания Uponor предоставляет еще один метод. Он мне намного больше нравится. Фитинг берем также из пластика или латуни.





Есть незначительные отличия в принципе действия такого способа от вышеописанного. В данном случае необходимо особое пластиковое кольцо, которое одевается на трубу. Дальше окольцованная труба расширяется специально предназначенным инструментом, а в середину ставится уже фитинг. Через некоторое время расширенная труба с надетым кольцом «садится» на фитинг и обжимает его. Такой вид соединения может легко крутиться вокруг оси.

Возникли вопросы? Напишите нам!

Как сделать ремонт теплого водяного пола своими руками


Одним из основных минусов водяного теплого пола является сложность проведения ремонтных работ. Что делать, если сразу после монтажа стяжки или спустя несколько лет эксплуатации появляются признаки течи в контуре отопления. Можно выполнить ремонт теплого водяного пола своими руками.

Как можно пробить водяной пол

Стоит отметить, что при условии использования качественных труб и фитингов, срок эксплуатации составит не менее 50 лет. В течение этого времени исключается возникновение течи по причине истончения прочности стенки водяного контура. Но, несмотря на это, вероятность протечки водяного тёплого пола все же существует.

Обычно течь происходит по следующим причинам:

  1. Проведение ремонтных работ. Наиболее часто целостность контура повреждается при укладке полового покрытия, а также при необходимости закрепить, какую-либо конструкцию на уже залитом фундаменте.
  2. Нарушение правил монтажа. Гарантией от протечек является использование цельной трубы для всего контура отопления укладываемого на пол. Использовать соединительные муфты следует только в местах выхода трубопровода из стяжки (подключение к водяному коллектору, котлу и т.д.).

Если пробили контур тёплого пола, то это не обязательно означает, что придется снимать все бетонное основание в поисках протечки. Существуют способы, как определить месторасположение пробоины.

Как найти протечку в теплом полу

Первое, что указывает на наличие протечки, это появление большого количества конденсата на поверхности пола. Но зачастую, определить по этому признаку, где именно находится дырка в контуре отопления, в большинстве случаев не получится.

В основном используют следующие методы обнаружения:

  1. Определить протечку можно с помощью следующего проверенного метода. Сверху стяжки натягивается полиэтиленовая пленка и оставляется на сутки. В месте утечки за это время скопится большое количество конденсата.
  2. Еще одним способом узнать, где пробиты трубы, является использование аппаратов для опрессовки. После создания давления, стяжка прослушивается обычным стетоскопом. В результате можно узнать наличие течи, с точностью буквально до нескольких сантиметров.
    Опрессовщик, это основной прибор для обнаружения протечки водяных полов, который убирает необходимость срывания бетонной стяжки во всем помещении.
  3. Наверное, самый неприятный способ узнать о локализации протечки состоит в следующем. Со временем вода просочится сквозь стяжку к соседям снизу (если пол уложен в многоэтажном доме). Место скопления влаги на потолке и будет локализацией протечки.

Чтобы четко увидеть признаки протечки водяного пола и место локализации, следует заполнять систему отопления не ранее 30 дней после монтажа стяжки.

Как отремонтировать водяной пол

После определения места протечки, выполняется ремонт трубопровода. Выполнить устранение протекания можно самостоятельно. Для этого потребуется наличие специального инструмента и соблюдение следующих этапов ремонта:

  1. Если в трубопровод попали сверлом или кругом болгарки, нельзя вынимать инструмент, пока из системы не была спущена вода.
  2. Снимается слой стяжки рядом с локализацией протечки. Ремонт пола без вскрытия невозможен, но можно обойтись «малыми жертвами», при условии точного определения места разгерметизации. Стяжка легко снимается перфоратором с насадкой «лопатка».
  3. Место расчищается. Концы поврежденной трубы изолируются и загибаются кверху, чтобы избежать попадания мусора.
  4. Край одной из труб развальцовывается. После этого на него надевается фитинговое соединение. Для прочности кусок трубы запрессовывается. После этого операцию повторяют со вторым куском трубы. В конце концов, полностью заменяется поврежденный участок водяного контура.
  5. Выбоина заливается стяжкой. Лучше всего клеевой массой для теплых полов.

Если для контура использовались металлические трубы, то решение проблемы пробития состоит в устранении течи без монтирования дополнительного участка. Протечка устраняется методом сварки или пайки.

Технология ремонта протечки может несколько отличаться в зависимости от используемого материала, времени эксплуатации водяного контура и других факторов.

Как защитить водяной пол от протечки

В первую очередь защитой от протечек является аккуратность во время проведения финишных работ по укладке напольного покрытия. Было бы неплохо расчертить места прохождения труб на схеме и потом тщательно придерживаться схемы. Еще одним способом избежать разгерметизации является соблюдение правил эксплуатации и использование качественного трубопровода.

Хотя, кажется, что за хорошие пластиковые трубы придется заплатить намного больше, стоимость устранения протечек водяного отопления под полом, с учетом испорченных отношений с соседями, нервами и частичной заменой напольного покрытия, превысит любые затраты. Трубы, которые заливаются в пол, должны быть сплошными, не допускается использование стыков.

Все эти меры позволят снизить вероятность возникновения протечек и необходимость в проведении ремонта теплых водяных полов своими силами или с помощью привлеченных специалистов.

Потек теплый пол что делать

Несмотря на то, что системы теплого пола относятся к высоконадежным и долговечным, особенно водяной теплый пол, срок службы которого достигает 50 лет, возможны различного рода неприятности, повреждающие функциональность системы и снижающие ее эффективность.

Перед тем как смонтировать теплый водяной пол, стоит принять к сведению информацию о возможных неисправностях и способах их устранения.

Возможно, такие знания помогут заранее принять меры, исключив факторы, способные вывести из строя встроенное отопление, или же продумать систему так, чтобы обеспечить легкость устранения поломки.

Причины неисправностей

Как правило, то, что со встроенным в пол отоплением что-то случилось, становится заметно достаточно быстро по нарушению функциональности системы, снижении ее эффективности и полном отказе.

Среди наиболее характерных возникающих поломок теплого водяного пола можно выделить следующие:

  • повреждения труб, залитых стяжкой – чревато отсыреванием помещения, появлением грибка и плесени, а также затоплением нижележащих помещений;
  • отказ одного или нескольких контуров отопления;
  • завоздушенность системы – в данном случае необходимы специфические знания и инструмент, либо же обращение к специалисту;
  • выход из строя циркуляционного насоса;
  • неисправная проводка, розетка;
  • резкое снижение интенсивности обогрева за счет загромождения пола мебелью.

В случае с водяными теплыми полами необходимо заранее продумать интерьер и обстановку в нем, в частности, расположение мебели. Обогреваемая поверхность по возможности должна быть открытой как можно больше.

К счастью, в большинстве случаев возможно произвести ремонт теплого водяного пола своими руками.

Как устранить имеющиеся повреждения?

Иногда при производстве ремонтных работ в помещении при работе с болгаркой или перфоратором нарушается целостность трубы.

Первое, что необходимо сделать, это перекрыть подачу воды и отключить систему.

Далее расчищается доступ к поврежденному месту: поднимается часть напольного покрытия и удаляется часть стяжки.

На следующем этапе поврежденный участок вырезается, а края трубы глушатся заглушками или полиэтиленом во избежание попадания внутрь системы пыли, грязи и мусора.

В зависимости от типа и диаметра используемых труб, подбирается необходимый отрезок:

  1. Если используются металлопластиковые трубы, то потребуется специальный паяльник для металлопластика.
  2. Если трубы гибкие, то новый идентичный отрезок крепится и фиксируется с помощью обжимного ключа методом опрессовки.

Сразу удалять из трубы повредивший ее элемент нельзя, до тех пор, пока не будет перекрыта вода. Он послужит заглушкой, сдерживая протечку. Кроме того, не рекомендуется использовать резьбовые фитинги, так как в местах резьбовых соединений крайне вероятно возобновление протечки в дальнейшем.

После замены поврежденного участка необходимо восстановить стяжку, дождаться ее высыхания, и уложить заново напольное покрытие.

Сложнее обстоит дело со скрытыми протечками, признаками которых могут быть мокрые пятна на поверхности пола, мокнущие швы, а также падение давления в системе и понижение ее эффективности.

Определить скрытую протечку до образования мокнущих пятен можно с помощью тепловизора, на котором место утечки нагретого теплоносителя будет светиться ярким светлым пятном.

Вопрос как отремонтировать теплый пол водяной возникает и при возникновении такой проблемы как неработающий контур. Прежде всего, внимание необходимо обратить на распределительный щиток и проверить положение клапанов на коллекторе в месте подсоединения контуров отопления.

Среди возможных причин выхода из строя водяного теплого пола может быть неисправность циркуляционного насоса.
Необходимо проверить подачу на него напряжения, а также не засорился ли прибор отложениями солей.

Иногда для того чтобы запустить насос, достаточно его снять, и с помощью отвертки попробовать несколько раз провернуть крыльчатку.

Если ротор начал вращаться хорошо, скорее всего, насос после обратной установки в систему заработает.

Еще одной причиной резкого понижения эффективности работы отопления с помощью водяного теплого пола может быть завоздушенность системы.

Чтобы проверить и спустить воздух в теплом водяному полу надо использовать специальное оборудование. Кроме того, в данном случае, лучше обратиться за помощью к специалисту.

Ремонт водяного теплого пола своими руками

Ремонт водяного теплого пола в виду его надежности и скрытости от внешних механических воздействий, требуется не часто. Это, скорее, исключение из правил. Однако если проблема обнаружена, то ни в коем случае нельзя паниковать. Первостепенной мерой станет отключение системы от питания и прекращение подачи воды. Также желательно, чтобы на руках всегда была схема расположения контуров.

Заключение

Водяной обогреваемый пол – надежная, однако отличающаяся сложностью система. Быстро устранить повреждения позволит знание принципа работы и схема и проект построения отопления, в соответствии с которыми осуществляется монтаж.


Все проблемы систем отопления имеют неприятное свойство проявляться в самое неудачное время.

Неприятности происходят во время сильных морозов, когда остановка обогрева чревата разморозкой системы, выходом из строя трубопроводов и прочими происшествиями, справиться с которыми непросто и хлопотно.

Некоторые системы имеют специфическую конструкцию, особенности которой значительно усложняют ремонтные работы. Самая сложная в ремонте система — водяной теплый пол, выход из строя которой может означать серьезные ремонтно-восстановительные работы.

Все происшествия с теплыми полами происходят неожиданно, и для оперативного и правильного устранения неисправностей надо быть в курсе, что чаще всего случается, какие действия необходимы для быстрого решения проблем. Вопрос этот может коснуться любого владельца водяного теплого пола, поэтому следует рассмотреть его подробно.

Общая информация

Конструкция водяных теплых полов — сложная система из трубопроводов, насосно-смесительного узла, контрольной и измерительной аппаратуры и устройств. Рабочий орган (нагреватель) теплого пола состоит из комплекса труб небольшого диаметра (15-20 мм), размещенных равномерно под напольным покрытием (линолеум, ламинат или плитка). Трубы разделены на отрезки примерно одинаковой длины, называемые петлями или, чаще, контурами. Каждый контур — это отдельный нагреватель, подключенный к коллектору смесительного узла.

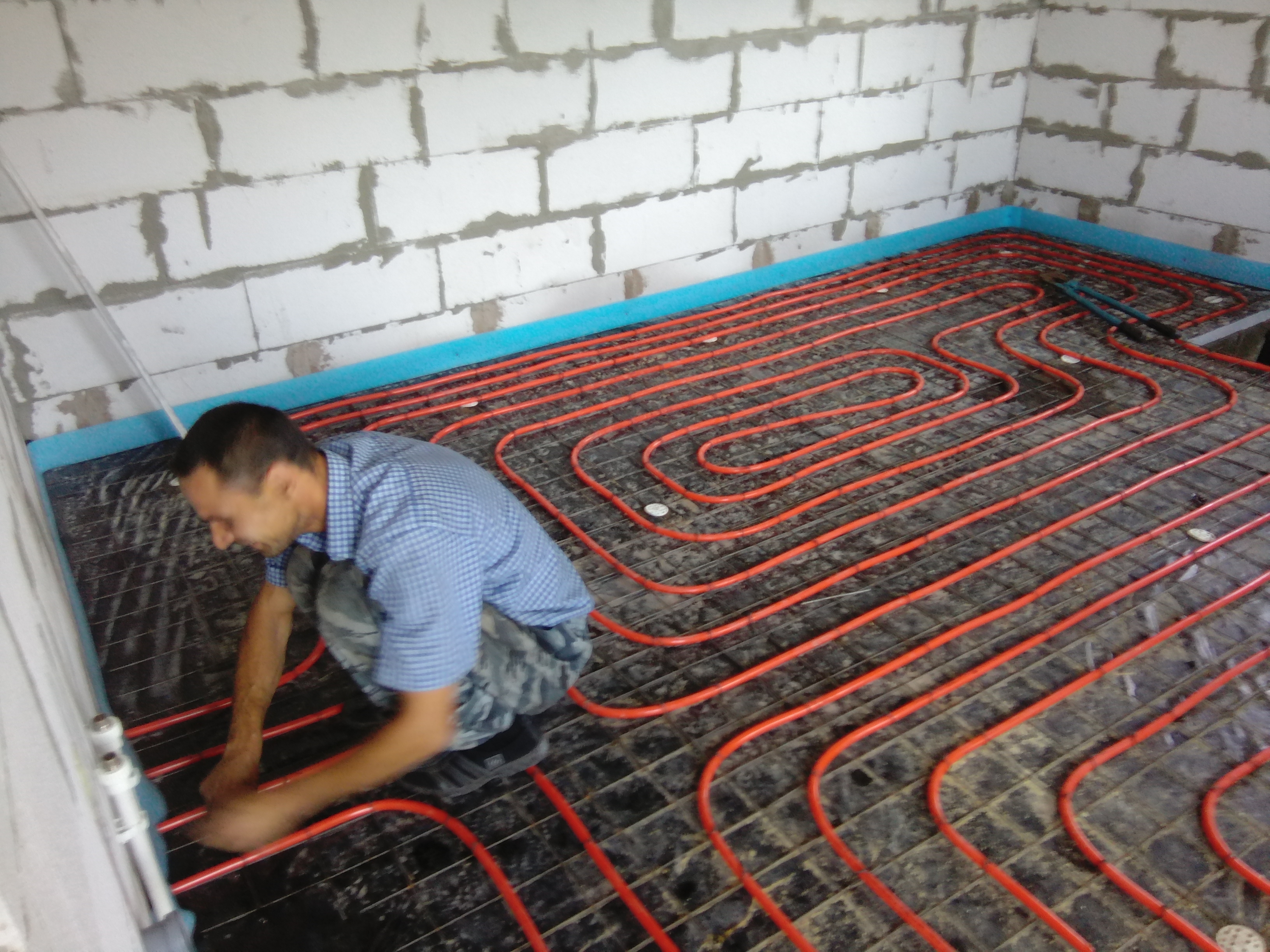

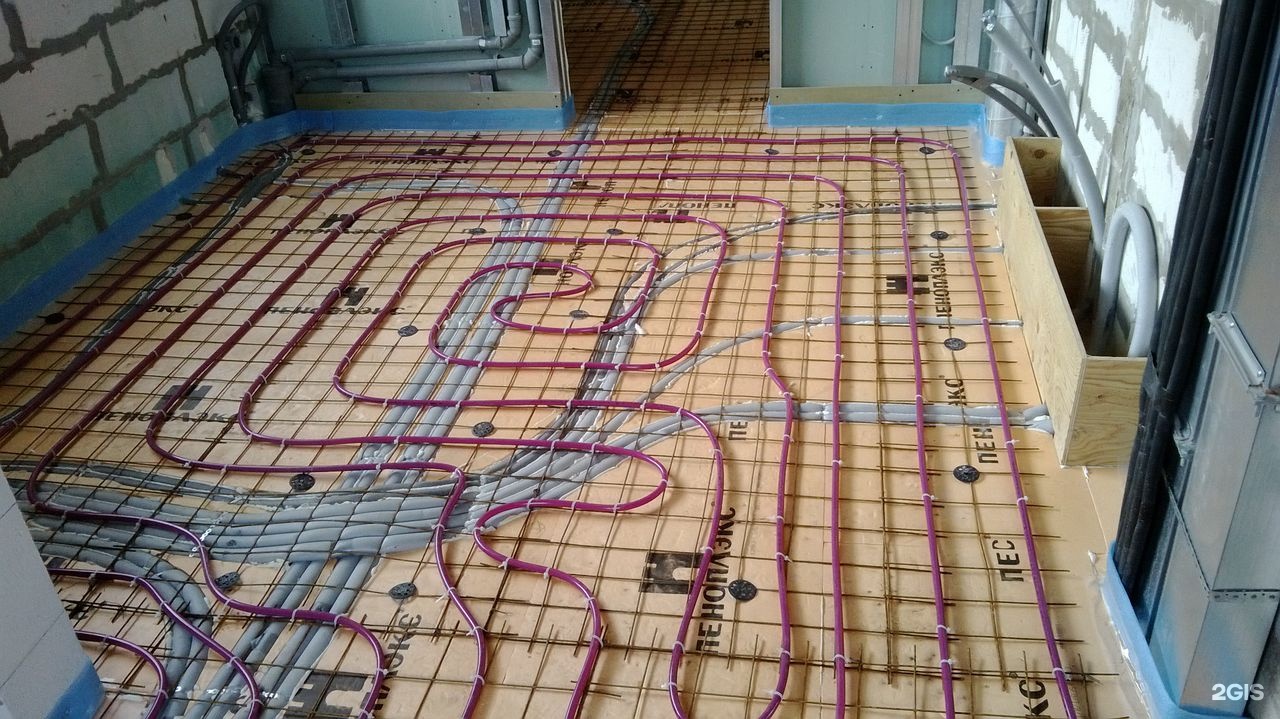

Контур укладывается на поверхности пола в определенной форме (спираль, змейка, улитка) таким образом, чтобы как можно более равномерно распределить его по всей площади. Все трубы имеют равное расстояние (шаг) между собой, от которого во многом зависит эффективность обогрева. Количество контуров определяется общей площадью обогрева, для одной системы максимальным считается 9 контуров.

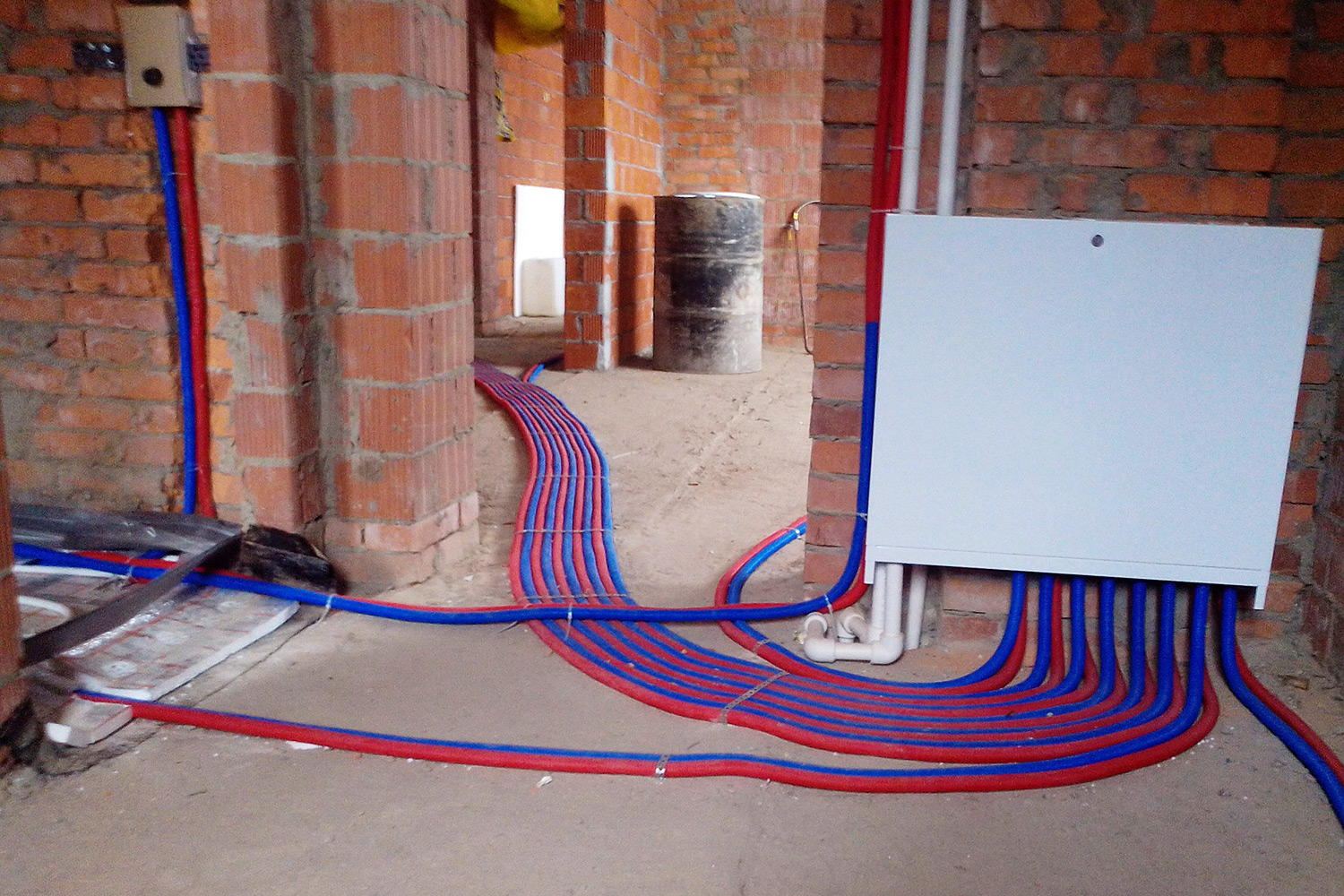

Каждый контур подключается к коллекторам — прямому, раздающему теплоноситель с определенной температурой, и к обратному, принимающему остывший теплоноситель и направляющий его в сеть или в котел для подогрева. При этом часть обратки подмешивается к прямому потоку, чтобы получить смесь нужной температуры. Это делается в смесительном узле, при помощи двух- или трехходового клапана.

Для стабильной циркуляции и преодоления сопротивления труб используется циркуляционный насос, располагающийся в смесительном узле. Он имеет несколько вариантов подключения, чаще всего он находится сразу после узла смешения для того, чтобы качать более холодный теплоноситель, что увеличивает его срок службы.
Подключение теплого пола ведется либо к собственному котлу (например, газовому или электрическому), либо к сети ЦО.

Наиболее уязвимая и опасная, с точки зрения возможности появления неисправностей — контуры теплого пола. Они расположены в толще бетона (стяжки), или под напольным покрытием со слоем из прочного листового материала, предохраняющего трубы и создающего жесткую основу для покрытия. Обнаружение неисправности контура означает необходимость доступа к трубе в данном месте, что потребует трудоемкого вскрытия контура.

Возможные неисправности


Большинство возможных неисправностей теплого пола имеет типичные признаки, помогающие примерно определить причины произошедшего.

Источниками проблем чаще всего являются:

  • контуры;
  • механические устройства — насос, клапан и т. д.;
  • регуляторы, датчики.

В целом можно выделить два типа поломок:

  1. Видимые. Неполадки, возникшие на элементах системы, доступ к которым не затруднен.
  2. Скрытые. Проблемы, находящиеся в толще стяжки или под слоями пирога теплого пола (в основном это трубы).

Проблемы, возникшие на видимых элементах теплого пола устранить достаточно просто — следует заменить вышедший из строя элемент на новый, рабочий. Сложнее решать вопросы с трубами, так как они не видны, а доступ к ним существенно затруднен.

Даже сам факт обнаружения протечки происходит не сразу, особенно если имеется не разрыв, а небольшая трещинка или прокол. Такие неисправности обнаруживаются только по видимым следам, когда на поверхности пола появляется мокрое пятно или по падению количества теплоносителя в системе.

Первые действия


Прежде всего следует отключить подачу теплоносителя и обязательно циркуляционный насос.

Если имеется течь, он накачает много воды в перекрытие или же сам останется без смазки и выйдет из строя. Затем необходимо слить теплоноситель, используя специальный сливной вентиль, которым должна быть оборудована система теплого пола.

Теплый пол без теплоносителя абсолютно безопасен и не приносит неприятностей, но, если все происходит зимой в морозы (а чаще всего так и бывает), то надо побеспокоиться о временном обогреве дома на период ремонта. Все это надо сделать по возможности быстро, чтобы не увеличивать ущерб от случившейся неисправности.

В некоторых случаях можно отключить лишь проблемный контур, не останавливая всю систему. При этом необходимо быть уверенным, что причина неисправности кроется именно в нем, чтобы не усугубить появившуюся проблему.

Инструменты и материалы


Чтобы произвести ремонт водяного теплого пола вам в любом случае понадобятся инструменты.

Перечень инструментов и материалов зависит от характера обнаруженной неисправности и возможных способов ее устранения.

Для замены датчиков, регуляторов или иных устройств потребуется минимум инструмента, для более серьезных работ — снятия части стяжки и вскрытия трубы может пригодиться весьма широкий перечень.

В любом случае понадобятся:

  1. Молоток.
  2. Пассатижи.
  3. Отвертка.
  4. Набор гаечных ключей.
  5. Перфоратор.
  6. Зубило (для аккуратного обнажения труб).
  7. Веник, совок для безотлагательного удаления мусора при снятии стяжки.
  8. Соединительные фитинги.
  9. Труба, соответствующая используемой в поврежденном контуре.
  10. Рабочие перчатки для контактов с горячими поверхностями (особенно в первые минуты).

В целом инструменты нужны те же, что и для монтажа системы, но по ходу работ могут пригодиться какие-либо непредусмотренные приспособления или инструменты, используемые по необходимости.

Внимание! Возможен контакт с горячей водой или элементами конструкции. Следует использовать средства защиты для исключения ожогов.

Процесс ремонта

Если внезапно температура теплого пола начала подниматься, то причина, скорее всего, кроется в трехходовом клапане. Когда он получает сигнал от датчика, возможно полное срабатывание, при котором открывается максимальный доступ горячего теплоносителя в систему контуров.

В этом случае следует перекрыть прямой трубопровод и дать клапану время на обратное срабатывание. В этом кроется опасность трехходовых клапанов, так как резкое поступление горячего теплоносителя вызывает расширение смеси, что может стать причиной разрыва труб или соединений.

При обнаруженной протечке необходимо:

  1. Очистить участок пола от напольного покрытия.
  2. Визуально определить границы мокрого пятна (при наличии стяжки), или снять защитный слой и обнаружить проблемное место.
  3. По намеченным границам при помощи перфоратора аккуратно снять слой стяжки. Для этого надо сделать отверстие в центре проблемной зоны и понемногу расширять его по кругу до обнаружения первого участка трубы. Дальше уже можно будет примерно ориентироваться в ее расположении.
  4. После очистки участка пола надо обнаружить место протечки — разрыв трубы, плохое соединение и т. д.
  5. Обнаруженный поврежденный участок трубы подлежит замене. Для этого надо приготовить два фитинга, вырезать поврежденный участок, соединить новый целый кусок трубы с контуром при помощи фитингов.
  6. Следует попытаться выяснить причину протечки. Соединение в любом случае опаснее, чем цельный, без соединений, контур. Если произошел разрыв, то он может повториться. Иногда правильнее потрудиться и заменить весь контур.
  7. Если используются медные трубы, то, скорее всего, потребуется пайка. Ее возможность надо организовать так, чтобы не случилось длительного простоя системы.
  8. После окончания ремонта трубы следует произвести все действия, как при первом запуске — опрессовка, проверка работоспособности, устранение обнаруженных недостатков.
  9. Затем участок стяжки восстанавливается. Заливка производится при заполненных трубах под рабочим давлением.

Неполадки видимых элементов системы — смесительного узла, коллекторов или насоса устранить гораздо легче, так как не потребуется вскрывать пол. При этом следует произвести обязательные действия — перекрыть подачу теплоносителя, отключить циркуляционный насос и вывести воду из системы.

Внимание! Замена элементов при работающей системе чревата опасностью внезапного прорыва горячей воды и ожогами. Перед любыми действиями следует прекратить подачу теплоносителя!

Полезное видео

О том, как правильно произвести устранение течи в теплом водяном полу дополнительно рассказано на видео ниже:

Выводы

Неполадки системы теплого пола — нечасто случающиеся происшествия, но вероятность таких событий имеется. Для быстрого и правильного устранения проблем надо быть готовым к ним и обладать знаниями о первоочередных действиях. Для этого рекомендуется внимательно изучить работу системы, разобраться в ее характеристиках и особенностях функционирования ее элементов.

Эти знания помогут в случае возникновения каких-либо проблем принять правильное решение, которое поможет осуществить наиболее верные действия для оперативного решения вопроса.

    Содержимое:
  1. Как можно пробить водяной пол
  2. Как найти протечку в теплом полу
  3. Как отремонтировать водяной пол
  4. Как защитить водяной пол от протечки

Одним из основных минусов водяного теплого пола является сложность проведения ремонтных работ. Что делать, если сразу после монтажа стяжки или спустя несколько лет эксплуатации появляются признаки течи в контуре отопления. Можно выполнить ремонт теплого водяного пола своими руками.

Как можно пробить водяной пол

Как найти протечку в теплом полу

Первое, что указывает на наличие протечки, это появление большого количества конденсата на поверхности пола. Но зачастую, определить по этому признаку, где именно находится дырка в контуре отопления, в большинстве случаев не получится.

В основном используют следующие методы обнаружения:

  1. Определить протечку можно с помощью следующего проверенного метода. Сверху стяжки натягивается полиэтиленовая пленка и оставляется на сутки. В месте утечки за это время скопится большое количество конденсата.
  2. Еще одним способом узнать, где пробиты трубы, является использование аппаратов для опрессовки. После создания давления, стяжка прослушивается обычным стетоскопом. В результате можно узнать наличие течи, с точностью буквально до нескольких сантиметров.
    Опрессовщик, это основной прибор для обнаружения протечки водяных полов, который убирает необходимость срывания бетонной стяжки во всем помещении.
  3. Наверное, самый неприятный способ узнать о локализации протечки состоит в следующем. Со временем вода просочится сквозь стяжку к соседям снизу (если пол уложен в многоэтажном доме). Место скопления влаги на потолке и будет локализацией протечки.

Как отремонтировать водяной пол







Если для контура использовались металлические трубы, то решение проблемы пробития состоит в устранении течи без монтирования дополнительного участка. Протечка устраняется методом сварки или пайки.

Как защитить водяной пол от протечки

В первую очередь защитой от протечек является аккуратность во время проведения финишных работ по укладке напольного покрытия. Было бы неплохо расчертить места прохождения труб на схеме и потом тщательно придерживаться схемы. Еще одним способом избежать разгерметизации является соблюдение правил эксплуатации и использование качественного трубопровода.

Хотя, кажется, что за хорошие пластиковые трубы придется заплатить намного больше, стоимость устранения протечек водяного отопления под полом, с учетом испорченных отношений с соседями, нервами и частичной заменой напольного покрытия, превысит любые затраты. Трубы, которые заливаются в пол, должны быть сплошными, не допускается использование стыков.

Все эти меры позволят снизить вероятность возникновения протечек и необходимость в проведении ремонта теплых водяных полов своими силами или с помощью привлеченных специалистов.

Способы ремонта теплого пола

Теплые полы экономично обогревают дом, но иногда выходят из строя. Неисправности теплого пола могут возникнуть по разным причинам. Это может быть как ошибки при монтаже теплых полов, так и неправильная эксплуатация.

Из этой статьи вы узнаете об основных причинах поломок этого вида отопления и способах ремонта. Часть работ вы проведете самостоятельно, для других нужны специалисты.

Устранение неисправностей водяного пола

Основные неисправности:

  • ошибки монтажа;
  • сломался циркуляционный насос;
  • забился фильтр;
  • вытекла вода.

Диагностика

Ремонт теплых водяных полов начинается с диагностики. Чтобы найти неисправность, определите, пол не греет только в одной комнате, или во всех? Если в одной, проблема в коллекторе или змеевике этой комнаты. Если во всех, проблема в котле, малом уровне воды, забитом фильтре или неисправном насосе. Диагностику начинайте с проверки уровня воды в системе отопления. Долейте воду, чтобы потекла из дренажной трубки. В 20% случаев после доливки воды работа полов улучшается.

Даже если теплые водяные полы не греют только в одной комнате, проверьте фильтр. Выкрутите его и осмотрите картридж. Если он грязный, значит все элементы отопления нуждаются в промывке. Грязный фильтр, как и грязевые отложения, ухудшают движение воды по системе, поэтому в половине случаев ошибки монтажа проявляются после снижения напора. Ведь змеевики выполняют из труб внутренним диаметром 5-10 мм. Неправильный изгиб трубы и затор из грязи приведут к ухудшению работы пола.

Если у вас установлены краны для спуска воздуха, попробуйте прокачать систему. Откройте кран, и вода из расширительного бачка выдавит воздух наружу. Когда из крана пойдет жидкость без воздуха, закройте его, и заполните систему до выхода воды из дренажной трубы. Если таких кранов у вас нет, обратитесь к тем, кто монтировал теплый пол, чтобы они исправили свои ошибки, или показали места их установки. Нередко ремонт теплых полов сводится к чтению инструкции и обучению правильной эксплуатации.

Выпустив воздух, включите насос, и послушайте его. Нормально работающий агрегат издает однотонное гудение без щелчков, стуков, вибраций и посторонних звуков. Если он работает неровно, с вибрациями, громким гудением или появляющимися и исчезающими звуками, слейте воду с системы отопления, и отключите насос. Отнесите его в сервисный центр для проведения диагностики и, если необходимо, ремонта.

Если после насоса установлен манометр, заглушите обратку (возвратную трубу) и включите насос. Правильно работающий насос создаст давление 0,5 атмосферы(бар) или 7-9 паскалей. Меньшее давление говорит о плохой работе или утечке жидкости. Оставьте насос включенным на 1-2 часа. После чего долейте воду в систему. Если утечек нет, вода сразу же польется из дренажной трубы. Если вода полилась не сразу, понадобится опрессовка всей системы и каждого контура по отдельности. Выполнить такую работу самостоятельно сложно – требуется оборудование. Только по результатам опрессовки мастер установит место утечки воды, из-за которого не нагреваются теплые полы.

Если вы не знаете, как включить насос, не включая систему теплого пола, обратитесь к специалистам. В противном случае велик риск повреждения насоса, удара током, короткого замыкания и пожара.

Устранение течи

Если вы обнаружили подтекание коллектора, слейте воду с системы. Если подтекает муфта соединения металлопластиковых труб, открутите и снимите фиксирующую гайку, снимите кольцо, и извлеките муфту из трубы. При повреждении любого резинового колечка замените муфту целиком. Чтобы устранить течь в змеевике понадобится замена теплого пола в отдельной комнате.

Промывка

При правильной эксплуатации пола промывка нужна не чаще одного раза в 10 лет. Если вы залили нефильтрованную воду в систему отопления, вместе с ней попала грязь. Высокая температура приводит к образованию грязевых пробок, которые сужают просвет трубы и снижают эффективность работы всей системы. Для промывки обратитесь к специалистам – для проведения этой работы необходим подбор реагентов, который может произвести только мастер.

Устранение неисправностей электрического пола

Основные неисправности:

  • обгорание контактов;
  • обрыв провода;
  • обрыв нагревательного элемента;
  • короткое замыкание;
  • выход из строя датчика или регулятора.

Конструкция электрического теплого пола такова, что каждую комнату обогревает одна система. Поэтому ухудшение работы пола в какой-либо комнате, говорит о неисправностях нагревательного элемента или системы управления данной комнаты и никак не связана с другими.

Проверку начинайте с датчика и блока управления. Вольтметром измерьте напряжение на контактах (клеммах), к которым подходят провода электрической сети. Сравните с напряжением в розетках другой комнаты. Разница больше чем в 10 вольт говорит о плохом контакте между сетью и клеммами блока управления. Выключите электрические пробки, открутите винты клемм, извлеките и зачистите провода. После чего установите их на место и закрепите винтами. Если разница напряжений не исчезла, проблема в проводке комнаты или квартиры (дома).

Если вы не имеете опыта работ с электрическими цепями и приборами и не знаете правил техники безопасности, не пытайтесь проверять и ремонтировать электрический теплый пол самостоятельно. Это может привести к травмам и повреждению элементов управления полом.

Проверьте напряжение на клеммах крепления проводов нагревательного элемента. При выключенном реле оно должно быть равно нулю. Установите регулятор в режим максимальной температуры. Напряжение должно быть не меньше 210 вольт. Если ниже, проблема в плохом контакте, неисправном регуляторе или неисправности нагревательного элемента. Проверьте ток с помощью токоизмерительных клещей, он должен соответствовать указанному в паспорте регулятора. Если ток меньше, проблема в регуляторе. Ремонт терморегулятора теплого пола осуществляется в специализированных мастерских. Ток может быть меньше, при обрыве или перегорании нескольких элементов инфракрасных теплых полов. Отсутствие тока говорит об обрыве нагревательного элемента или подходящего к нему провода. Ток выше паспортного говорит о замыкании.

Замыкания могут происходить из-за перегрева, высокой влажности или ошибок монтажа. Перегрев проводов сопровождается неприятным запахом горелой изоляции. Если ток повышен больше чем на 20%, но запаха нет, проблема под покрытием пола. Кабельные нагреватели не подвержены короткому замыканию, в отличие от инфракрасных, которые скрыты наливным полом или стяжкой. Для проверки элементов обратитесь к специалистам. Ремонт электрического теплого пола требует базовых познаний в электротехнике, умения находить неисправности электрических цепей и устранять их.

Если устранить причину своими силами не получается, или вы не уверены в своих способностях, обратитесь в сервисный центр, мастерскую или организацию, установившую вам теплый пол.

Неполадки инфракрасного пола

Инфракрасный пол состоит из большого числа нагревательных элементов, соединенных параллельно. С двух сторон ленты нагревательного элемента расположены токопроводящие дорожки, между которыми находятся графитовые нагревательные элементы. Поэтому выход из строя одного-двух элементов не приведет к нарушению работы всей ленты.

Если в какой-то комнате эффективность отопления стала ниже, проверьте потребляемый теплым полом ток. Отклонение больше чем на 10 процентов говорит о выходе из строя нескольких нагревательных элементов. В этом случае можно повысить температуру на регуляторе теплого пола, потому что отремонтировать нагревательную ленту невозможно. Она подлежит замене.

Выводы

Как и любая другая система отопления, теплый пол нуждается в обслуживании, бережном уходе и правильной эксплуатации. Ошибки, допущенные при разработке и монтаже, становятся заметны не сразу, поэтому владелец дома, в котором смонтировали теплый пол, не может потребовать гарантийного ремонта. Поэтому важно доверять проектирование и монтаж специалистам с репутацией.

Часть неисправностей можно с успехом устранить самостоятельно. Другая часть требует специального оборудования и подготовленных специалистов. Не пытайтесь сэкономить, позвав того, чьи услуги дешевле прочих, ведь исправление ошибок, допущенных таким мастером, оплачивать вам.

Видео — ремонт теплого электрического пола:

не работает, не греет, исправить

Отопление водяными теплыми полами считается исключительно надежным и эффективным вариантом обогрева помещений. Появляются новые технологии, вода будет еще долго служить теплоносителем. И даже для таких систем складываются условия, когда не работает теплый пол, и тогда необходимо провести ремонт теплого пола водяного.

Причины появления неполадок

Основными факторами появления поломок системы водяного обогрева являются неквалифицированный монтаж или неправильно подобранные материалы. Специфика установки заключается в правильном сопряжении контуров теплого пола с основной системой отопления. Достаточно допустить небольшую ошибку при расчете гидравлического давления или в настройках узла смешения воды, чтобы ухудшились эксплуатационные свойства.

Но как отремонтировать теплый пол, не зная его конструкцию? Рассмотрим основные элементы системы и признаки их неисправности.

  1. Термостат с датчиком температуры. Регулирует поток теплоносителя из основной системы. При поломке сервомеханизма или датчика возможно критическое превышение нагрева воды или ее объема.
  2. Балансировочный клапан. Необходим для смешивания горячего и остывшего теплоносителя до достижения температуры в 55-60°С. Выход из строя также скажется на степени нагрева воды.
  3. Циркуляционный насос. С его помощью формируется гидравлическое давление в трубах теплого пола.
  4. Предохранительный накладной термостат. Резервное устройство, предотвращающее поступление воды с температурой выше критической.
  5. Электроприводы входной группы коллектора. Регулируют интенсивность потока в различных контурах системы.
  6. Трубопроводы. Разветвленная магистраль, которая выполняет функции передачи тепловой энергии от нагретой воды поверхности пола.
  7. Байпас.
  8. Выносные термостаты. Соединяются с электроприводами входной группы, дают возможность дистанционного регулирования температуры нагрева.

При грамотном проектировании и фактической реализации подобная система может бесперебойно работать до 40 лет. Однако внешние факторы, либо скрытые дефекты в материалах становятся причиной возникновения аварийных ситуаций.

Как отремонтировать теплый пол, если возникла протечка

Одной из причин, почему не работает теплый пол, является повреждение трубопровода. Если в трубопроводе резко упало давление, то это один из признаков возможной протечки. Даже если разгерметизация магистрали совершенно незначительная, последствия от нее могут быть довольно серьезными. И дело не только в понижении эффективности системы обогрева, но и будущих разрушений пола. Чтобы выполнить ремонт теплого пола водяного, для начала нужно определиться с местом протечки. Если на поверхности нет влажных пятен, можно использовать специальные приборы: тепловизоры или дистанционные индикаторы влаги. Участок протечки теплоносителя на приборе будет выглядеть ярким светлым пятном.

Итак, как справиться с такой распространенной проблемой, как повреждение трубы, к примеру, перфоратором. В подобной ситуации прежде всего необходимо сохранять спокойствие. Первый порыв – удалить инструмент, а вот этого делать как раз ни в коем случае нельзя, поскольку вода «затопит» дом, а он фактически служит заглушкой. Прежде нужно перекрыть поступление воды.

Аккуратно высвободите доступ к поврежденной зоне, чтобы легче было вырезать поврежденный кусок трубы, оставив с обеих сторон по возможности большие концы. Не всегда в такой момент под рукой могут оказаться отрезки такой же трубы или фитинги, чтобы предохранить систему от попадания грязи. Их можно заменить, закрыв свободные концы, к примеру, целлофановыми пакетами или резиновыми перчатками.

Единственным надежным способом соединения является опрессовка. Для ремонта приобретают отрезок трубы и фитинги. Обжимать края монтажных деталей нужно специальным обжимным ключом.

Важно

Резьбовые фитинги для замуровывания использовать нельзя, так как они недостаточно надежны и когда-нибудь потекут.

Один из концов трубы нужно очистить и развальцевать и надеть на него фитинг. Опрессовывают его двойным движением. Аналогично опрессовывают и второй конец.

Опрессовываем фитинг на другом конце ремонтируемой трубы водяного теплого пола. Отрезаем ремонтную трубу в нужный размер и снова опрессовываем, но уже соединения. Запускают воду и тестируют только отремонтированный участок на наличие течи. После чего при положительном результате заливают новую стяжку.

Такая технология подходит для труб из металлопластика или сшитого полиэтилена, для изделий ПВХ поступают несколько иначе. Хотя они и отличаются высокой механической прочностью, но если неправильно выбрать место сверления можно повредить трубопровод. Для ремонта используют особый паяльник и ремонтную муфту. Сначала разрезы муфты согласуют с размерами магистрали, затем устанавливают, используя паяльник.

Почему плохо греет теплый пол

Разберем ситуацию, когда соблюдены режимы давления, однако пол недостаточно прогревается. Почему так происходит? Одна из возможных причин – в неравномерности распределения жидкости по его контурам. В основном их протяженность разная, поэтому возможно, что при одинаковой скорости теплоносителя, проходя через длинный контур, он успевает остыть. Регулировку проводят через коллекторный шкаф.

Объем воды в контуре изменяется примерно следующим образом. Как правило, каждый контур соединен с гребенкой, которую подключают к наружному термостату. На устройство управления каждого контура подается сигнал, согласно которому выдвигается шток. При этом проходной канал изменяет пропускную способность.

Чтобы обеспечить правильную работу системы ее изначально настраивают, то есть для каждого контура определяют наилучший уровень.

Однако, не исключено, что все усилия ни к чему не приведут. Тогда имеет смысл проверить качество пароизоляции. Берут кусок полиэтилена, метр на метр, и приклеивают на работающий пол при помощи скотча. Состояние пленки проверяют через сутки. Если на ней образовался конденсат или потемнели от влажности стыки, то это говорит о нарушении технологии устройства пароизоляционного слоя, и его придется полностью переделывать.

На заметку

В подобных случаях не надо прибегать к дополнительным источникам обогрева и не только потому, что это бессмысленно, это приводит к возникновению плесени и грибка, сопровождающегося неприятным запахом.

Проблемы, связанные с электрооборудованием

В числе приборов, которые работают на электропитании в первую очередь нужно отметить циркулярный насос и терморегулятор в узле смешения. Сначала нужно убедиться, что, по крайней мере, питание к этим элементам поступает. Сделать это довольно легко, используя простейшую индикаторную отвертку или мультиметр.

Работа циркулярного насоса всегда сопровождается небольшим шумом, поэтому определить его исправность можно и по звуку. Определить исправность терморегулятора можно:

  • визуально, так как поворот штока при работе прибора должен быть виден;
  • мультиметром: проверяют, поступает ли питание, затем после замера сопротивления на клеммах сверяют их с отметками в паспорте устройства.

Причиной неполадок в работе водяного пола могут стать: недостаточная теплоизоляция или мощность котла, наличие воздуха в системе и ряд других причин, и каждая из них устраняется согласно определенным правилам.

© 2021 prestigpol.ru

Ремонт теплого пола (водяного), терморегулятора и основные проблемы

Все чаще и чаще люди прибегают к установке эффективных систем «теплый пол», который устанавливается непосредственно под напольное покрытие, нежели к использованию традиционного радиаторного отопления. Но бывает так, что такие отопительные системы дают сбой, и необходим ремонт теплого пола.

Теплый водяной пол

Ремонт теплого пола требуется крайне редко. При правильном монтаже срок использования составляет более 50 лет. Однако случаются такие обстоятельства, когда в ходе строительных работ трубопровод водяного теплого пола оказывается поврежденным. Что же делать, если не греет теплый водяной пол? Самое главное — следовать нижеприведенной инструкции и не паниковать.

Ремонт теплого пола, при возникновении протечки

Повреждение перфоратором или болгаркой металлопластиковой трубы теплого пола самая распространенная проблема, в первую очередь, предполагающая сохранения спокойствия. Если произошла протечка теплого пола необходимо перекрыть воду, не вынимая инструмент которым была повреждена труба. Затем необходимо расчистить доступ к поврежденной области и удалить поврежденный участок трубы, обрезав его по две стороны. Если у вас под рукой нет необходимого отрезка идентичной трубы и фитингов, нужно надеть полиэтиленовые пакеты на свободные концы, во избежание попадания грязи в систему.

Обжимной ключ и фитинги для ремонта теплого пола

После того, как приобрели необходимые запчасти, единственно возможным вариантом ремонта теплого пола является опрессовка. Для этого вам необходим будет пресс, который вы можете взять напрокат. Стоить запомнить, что крайне не желательно использовать резьбовые фитинги, так как рано или поздно они все равно дадут протечку. Если у вас потек теплый пол, не стоит паниковать, ведь это не самая сложная проблема, которая может произойти с водяными теплыми полами. Давайте разберем еще некоторые проблемы, которые могут произойти в процессе эксплуатации теплых водяных полов.

Не работает контур теплого пола

Итак, если у вас не работает контур теплого пола, вам необходимо просмотреть в распределительном щитке все шаровые краны на каждый контур, которые должны быть открытыми, т.е. расположены вдоль трубопроводов.

Рекомендуем к прочтению:

Также, возможно, вышел из строя циркуляционный насос. Чаще всего его располагают в распределительном щитке около котла.

Прислушайтесь и если услышите небольшой шум или почувствуете небольшую вибрацию, значит с циркуляционным насосом все в порядке, если нет, то его необходимо будет заменить. Но, перед тем как заменить эту деталь, проверьте, подается ли напряжение на него.

Коллекторный шкаф теплого водяного пола с насосом

Возможно, не греют теплые водяные полы из-за перегоревшей электропроводки, поэтому ее стоит проверить в первую очередь. Третьей причиной отсутствия функционирования контура может являться наличия воздуха в системе. В таком случае вам необходима помощь специалистов, которые могут провести опрессовку системы при помощи специального оборудования. Кстати, опрессовку вы можете произвести сами, если у вас под рукой будет это специальное оборудование. Обычно его можно взять напрокат в любом магазине, где продаются теплые водяные полы.

Также потребуется ремонт водяных теплых полов, если у них низкая температура, которой не достаточно для обогрева пространства комнаты. Здесь может быть несколько причин. Первая из которых – отсутствие необходимой мощности котла. Здесь, как вариант, можно попробовать снизить температуру в других помещениях – там, где вы находитесь немного реже. Возможно, пришло время прочистить котел, сделать ревизию термодатчиков, либо провести профилактический ремонт.

Второй причиной может стать мебель в комнате. Ковер, диваны и шкафы существенно могут влиять на температуру помещения.

Рекомендуем к прочтению:

Для теплого пола необходимы открытые полы, и чем больше их будет, тем лучше.

А может быть и необходим ремонт терморегулятора теплого пола, зачастую именно терморегулятор является причиной низкой температуры в помещениях.

Терморегулятор теплого водяного пола

Возможно, что проблемы с теплым полом возникли из-за того, что сэкономили на утеплителе. В таком случае вы греете либо соседей, либо грунт. Здесь вам необходимо определиться либо использовать дополнительные источники обогрева помещения, либо полностью переделать систему обогрева. Именно поэтому перед установкой системы теплого пола необходимо тщательно продумать проект и совершать монтаж либо самому, но максимально серьезно, либо доверить это ответственное дело профессионалам, которые в кротчайшие сроки произведут монтаж теплого водяного пола.

Неравномерный обогрев

Эта проблема самая неприятная из всех существующих. Если ремонт водяного теплого пола не удался, все усилия в освобождении системы от воздуха не увенчались успехом, то, скорее всего, что у вас неправильно смонтирована пароизоляция, либо она вообще отсутствует. В таких случаях необходимо убедиться. Положите на работающий подогрев немного полиэтиленовой пленки, будет достаточным кусок, размером метр на метр и приклейте его скотчем. Если на следующий день на пленке появится конденсат, или потемнеют стыки плитки от влаги, значит, пол необходимо полностью переделывать, и переделывать в соответствии с технологией. В таких случаях не рекомендовано ставить дополнительные источники обогрева, во-первых, это не имеет никакого смысла, а во-вторых, это приведет к образованию плесени и грибка, характеризующегося неприятными запахами.

Конечно, вы можете сами сделать ремонт теплого пола, но знаете ли вы, где именно произошла протечка, а может быть это и не протечка, а элементарная поломка терморегулятора? В любом случае целесообразнее будет, если вы обратитесь за помощью к высококвалифицированным специалистам, которые без особого труда обнаружат поломку и устранят ее в кротчайшие сроки, конечно, если ремонт не потребует полной замены всей системы отопления. Также все ответы, на вопрос «как отремонтировать теплый пол» вы можете найти в инструкциях к системам теплого пола. Обычно в этих инструкциях четко прописаны действия при тех, или иных поломках.

Пробой водяного теплого пола. Как отремонтировать?

В последнее время большое распространение получили тёплые полы. И этому есть масса причин. Системы водяных тёплых полов  имеют неоспоримые преимущества перед другими видами отопления. Эта саморегулирующаяся встраиваемая система обогрева обеспечит повышенным комфортом и удобством, гигиеничностью (вследствие отсутствия циркуляции пыли) и долгим сроком службы при правильном монтаже. Но представьте себе такую неприятную ситуацию, с которой рано или поздно можно столкнуться во время ремонта: пробили трубу водяного тёплого пола. Проще говоря, у вас образовался пробой трубы водяного теплого пола. Это может случиться как в собственном доме, так и на объекте. Чаще всего это происходит из-за несогласованности во время работы или неаккуратности самих владельцев тёплых полов. В таких ситуациях необходимо срочно начинать ремонт системы во избежание ненужных финансовых затрат.

Как устранить повреждения?

  1. Для начала полностью перекрываем подачу воды в систему водяного теплого пола.
  2. Потом следует осторожно снять повреждённую кафельную плиту (или другое покрытие). Но перед этим освобождаем её в швах от затирки, иначе соседние плиты могут лопнуть, так как они плотно прилегают друг к другу. Проделать это можно при помощи скребка или простого ножа. Если повреждена и мозаика, то её отдельные разбитые чипы можно легко заменить на новые.
  3. После подготовки (снятие мозаики и удаление швов), когда освободившегося места становится достаточно для подсовывания зубила, работаем инструментом. Пробуем аккуратно поддеть повреждённую плитку.
  4. Расчищаем место вокруг трубы, освобождая доступ к поврежденному участку. Во избежание попадания грязи в трубопровод замотаем концы труб изоляцией.
  5. Далее разрезаем трубу наждачным полотном, а также можно специальными ножницами по металлу или ножом.
  6. Хорошо промываем трубы изнутри, чтобы туда не попала никакая грязь.
  7. Разворачиваем концы трубы специальной развёрткой. Это нужно сделать обязательно, иначе муфта задерётся. Развёртка помогает выровнять отверстие, с которым работаем.
  8. Теперь пресс-муфту надеваем на трубу (труба обязательно должна быть чистой).
  9. Берём ручные пресс-клещи для труб и зажимаем муфту. Держим в таком положении нержавейку несколько минут, так как это очень эластичный металл, которому нужно время для сохранения своей формы.
  10. С целью проверки на герметичность каждую трубу с навинченной на нее муфтой подвергают испытанию внутренним гидравлическим давлением.
  11. Теперь следует замотать муфту полиэтиленом, чтобы металл не соприкасался с кислой средой раствора, иначе он просто разъесться со временем. Поэтому нужно предотвратить накопление статического электричества и коррозии снизить коррозионную активность воды. Два-три раза обматываем трубу.

После окончания работы нужно подставить линейку и измерить расстояние от стен до муфты, чтобы потом точно знать, где она находиться. Ведь может случиться так, что вода будет сочиться из муфты, и придётся снова открыть эту часть трубы для работы.

Также можно вырезать повреждённый участок трубы, оставив большие свободные концы, на которые надеваем резиновые перчатки (грязь не должна попасть внутрь трубопровода). На концы надеваем пресс-муфты и соединяем их с новым куском трубы, который ставится на место старого повреждённого участка. Конец заготовленного куска трубы вставляем и запрессовываем (если нужно, то от другого конца отрезается лишнее и проделывается то же, что и с первым концом). Проверяем под давление холодной водой систему, герметичность и особенно фитинги. Если есть протечка, то подтягиваем цанговое соединение.

Чтобы избежать подобной неприятной ситуации, согласуйте с компаниями месторасположения проходов, дверных перегородок, делайте больше фотографий и предоставляйте правильные замеры, чтобы рабочие не пробивали случайно трубы теплого водяного пола. Таким образом, бригаде будет понятно, как и с чем придётся работать.



Читайте так же:
Автор: Андрей Елфимов

Автор проекта eurosantehnik.ru Автор youtube-канала: Технотерм

Обнаружение и ремонт утечек теплых полов

Дом / Обнаружение и ремонт утечек теплых полов

Высокий счет за воду? Давление воды в системе теплого пола продолжает падать и не будет оставаться статичным? Заметили мокрое пятно на полу? Домашнее животное ищет определенное теплое место на полу?


Скорее всего, у вас течь в трубопроводе системы теплого пола. Проблема с утечками в системе теплого пола заключается в том, что их труднее обнаружить, поскольку трубопровод обычно находится в бетонной плите.Не те новости, которые вы хотите слышать, верно? Хорошая новость заключается в том, что у Онгаро есть оборудование для обнаружения утечки и технические специалисты для выполнения ремонта, что позволяет избежать логистического кошмара, связанного с вызовом компании по обнаружению утечек, а затем сантехнической компании для устранения утечки.

Использование инфракрасного тепловизора для обнаружения утечек лучистого тепла

Водяные трубы излучающего отопления и электрические нагревательные элементы заглублены под землей, заделаны в бетонную плиту или установлены непосредственно под чистовым полом.Утечки воды в системах лучистого отопления могут вызвать повреждение готовой поверхности пола и привести к повреждению конструкции здания. Необнаруженная утечка может вызвать гниение, плесень, плесень и привлечь насекомых. Утечка воды через лучистый пол позволяет воздуху проникать в систему, вызывая шум; снижает скорость циркуляции и снижает общий КПД системы отопления. Тепловидение – ценный инструмент для обнаружения утечек в системах лучистого отопления. Тепловизор высокого разрешения может определить место утечки под бетонной плитой или чистым полом, где обычное оборудование для обнаружения утечек просто не работает.Определив место утечки, можно произвести ремонт с минимальным повреждением прилегающего пола. Тепловидение определяет точное место, где теплый пол протекает или где произошел сбой в электрической цепи. Мы избавляем вас от случайной и разрушительной рытья полов.

Обнаружение утечек в теплом полу и запрос на ремонт
Уведомление: для этого содержимого требуется JavaScript.

знаков, указывающих на то, что ваша система водяного теплого пола протекает

1 марта 2018, 00:15 Опубликовано Writer

Система лучистого теплого пола – это приятная роскошь в доме.Он сохраняет тепло в вашем доме при постоянной температуре всю зиму и не вызывает проблем с носовыми пазухами и аллергии, с которыми некоторые люди сталкиваются при воздушном отоплении. Если ваша система более новая, у вас, скорее всего, никогда не будет проблем, по крайней мере, с утечками, поскольку современные трубы из полиэтиленгликоля не теряют прочности со временем. Но в более старых системах, в которых использовались металлические трубы, нередко структурные проблемы развиваются после 20 или 30 лет использования. Вот пять наиболее распространенных признаков того, что у вас может быть утечка из лучистого теплого пола в Гленвуд-Спрингс, штат Колорадо.

Повреждение полов

Если ваша система лучистого теплого пола, встроенная в бетонную фундаментную плиту, начинает протекать, выделяющаяся влага в конечном итоге переходит на поверхность бетона, а затем в пол, расположенный выше. Если вы заметили мокрые или заплесневелые ковры, плесень, растущую от основания стен, или пятна или черные пятна на древесине твердых пород, все это хорошие признаки того, что ваша система лучистого теплого пола имеет утечку.

Внезапные изменения давления

Проверьте манометр вашей системы, который установлен там, где вода откачивается из вашего бойлера.Оно должно быть где-то в пределах 10-25 фунтов на квадратный дюйм, но в случае утечки оно будет намного ниже. Если он равен 0, это явный признак того, что в вашей системе есть проблема, которую необходимо устранить, скорее всего, это утечка.

Увеличение затрат на воду

Утечка означает, что ваша система будет постоянно наполняться водой, поэтому вы должны увидеть, как это приведет к увеличению использования воды и затрат. Большинство людей не пристально следят за счетчиком воды, но если вы следите, это часто является одним из первых признаков того, что у вас возникла проблема с системой лучистого теплого пола.

Вы слышите утечку

Если вы слышите шум капающей, разбрызгиваемой или просачивающейся воды на пол, это еще один серьезный признак утечки в вашей системе. Если вы можете одолжить или купить стетоскоп, это даст вам более четкое представление о том, что происходит у вас на полу, поскольку небольшая утечка обычно не будет слышна через бетонную плиту, в отличие от средней или большей утечки.

Отложения минералов в бойлере

Поскольку новая вода постоянно проходит через ваш котел, когда у вас протекает система водяного отопления, минеральные отложения накапливаются гораздо быстрее.Если вы заметили скопление кальция или извести, белые, серые, розовые или зеленые порошкообразные наросты, то ваша система, скорее всего, не работает должным образом, и вам следует в ближайшее время позвонить в компанию по ремонту систем водяного отопления.

Лучистые полы с подогревом в Гленвуд-Спрингс, штат Колорадо, могут сократить расходы на отопление вашего дома. Это может повысить ценность вашего дома, а поскольку здесь нет воздуховодов или регистров, требуется гораздо меньше обслуживания, а пыль и домашние загрязнители не циркулируют через ваш дом принудительным воздухом. Это действительно замечательный способ обогреть ваш дом, и по этим и многим другим причинам он делает ваш дом более пригодным для жизни.Если у вас есть система лучистого теплого пола, требующая ремонта или вы хотите получить расценки на установку лучистого теплого пола, позвоните нам в Garrett Hansen Plumbing Inc.

Категория: лучистое отопление пола

Этот пост был написан Writer

Течет ли ваша система лучистого отопления?

Есть несколько веских причин, по которым излучающие теплые полы становятся все более популярными: они невероятно энергоэффективны, служат много лет и обеспечивают ощущение тепла (прямо под ледяными пальцами ног людей), которое более комфортно и уютно, чем с использованием обычных систем приточной вентиляции, т.е.е. печи и тепловые насосы.

Если у вас есть система лучистого теплого пола, вероятно, она была встроена в дом, когда он был построен. Вы привыкли, что система просто работает, когда захотите, и вам не приходилось задумываться об этом больше. Но этот тип обогревателя может иметь неисправности, как и любой другой тип, и важно своевременно обнаружить признаки, чтобы вы могли обратиться в ремонт.

Утечки в системе лучистого отопления

Наибольшее беспокойство вызывает любой обогреватель, использующий гидравлическую энергию (т.е.е. нагретая вода) заключается в том, что трубы могут начать протекать. К счастью, это случается редко, но все же есть риск. Это наиболее вероятно, если есть сдвиги в половицах или любом другом напольном покрытии, что создает нагрузку на стыки и приводит к утечке. Вы сможете обнаружить утечку, если заметите, что половицы деформируются или на полу появляются странные комки, которых вы раньше не замечали.

Устранение этих утечек должно быть предоставлено обученным специалистам. Ремонтные работы включают использование методов, аналогичных тем, которые используют сантехники для поиска стандартных протечек в трубопроводах: оборудование для обнаружения звука и тепловые сканеры.Ремонт часто требует снятия половиц, чтобы получить доступ к поврежденной части системы лучистого отопления. Но профессионалы, такие как наша команда, после ремонта проследят, чтобы все вернулось в исходное состояние.

Помните о регулярном техническом обслуживании

Ключ к устранению утечек – остановить их до того, как они произойдут. Хотя излучающие системы работают бесшумно и их легко забыть, не забывайте, что они требуют ежегодного технического обслуживания со стороны экспертов – так же, как любой отопительной системы .

Comfort Flow Heating обеспечивает ремонт лучистого отопления и техническое обслуживание лучистого отопления в Юджине, штат Орегон. Качественное обслуживание и установка с 1961 года.

Теги: Евгений, Ремонт отопления, Лучистое отопление
Понедельник, 2 января 2017 г., 11:00 | Категории: Отопление |

3 способа обнаружения утечки в вашей системе отопления в Балтиморе

Если в вашем доме в Балтиморе, штат Мэриленд, наблюдается излучающее тепло, и вы наблюдаете признаки утечек, пора найти и устранить их, прежде чем системе потребуется дорогостоящий ремонт .Узнайте, как испытания давлением воздуха, инфракрасное тепловидение и гелий можно использовать для обнаружения утечек в системе лучистого отопления.

Что такое лучистое тепло?

Излучаемое тепло использует горячую воду, циркулирующую по трубам, установленным внутри стен, половиц или бетонных плит вашего дома, для обеспечения теплом вашего дома. Лучистые обогреватели, называемые радиаторами, устанавливаются вдоль плинтусов дома и распределяют тепло. Когда излучающие тепловые трубки занимают внутреннюю часть половиц, они могут обогреть всю комнату.Лучистое отопление – это чистый вариант отопления, не требующий воздуховодов и минимальный уход.

Обычно для нагрева воды используется центральный бойлер. Котлы – это эффективный способ обогрева вашего дома, и многие из современных котлов имеют рейтинг более 95 процентов от AFUE (годовой эффективности использования топлива). Они работают на газе или масле, а современные котлы обладают множеством функций безопасности и энергоэффективности.

Однако, если ваша излучающая система или котел устарели и система отопления не обслуживалась, у вас может возникнуть утечка.Поскольку большинство труб скрыто или заглублено внутри стен, полов и плит дома, обнаружение утечек может быть проблемой. Заключение договора о техническом обслуживании системы отопления может быть отличным способом продлить срок службы вашего котла и системы отопления.

Проведение теста на воздушное давление

Если вы заметили, что ваше лучистое тепло недостаточно согревает ваш дом, и вы подозреваете, что у вас может быть утечка, испытание давлением воздуха может подтвердить ваши подозрения. Возможно, вы не сможете определить точное место утечки, но если давление снижается, возможно, утечка существует в трубах, трубопроводах или предохранительных клапанах.Если вы считаете, что у вас есть проблема с вашей системой лучистого отопления или бойлером, свяжитесь с нами в Griffith Energy Services, чтобы мы могли провести испытание под давлением воздуха.

Использование инфракрасного тепловизора

Вместо того, чтобы беспорядочно исследовать пол и стены в поисках утечек, инфракрасное тепловидение может быть способом точно определить утечку. Инфракрасная термография использует инструмент, похожий на видеокамеру, который излучает инфракрасный свет для обнаружения теплового излучения или переменных в измерениях температуры.Тепловизионная камера может обнаруживать утечки, обнаруживая аномально горячие участки, которые могут разрастаться. Эти горячие точки обычно указывают на место, где может присутствовать утечка. Как только тепловизор обнаружит утечку, можно вскрыть место и отремонтировать.

Использование гелия для обнаружения утечек

Помимо инфракрасного изображения, утечки также можно обнаружить с помощью гелия. Преимущество использования гелия заключается в том, что он может обнаружить даже самые незначительные утечки, прежде чем слишком много воды может растекаться и вызывать большие повреждения.Гелий – это небольшая молекула, которая легче воздуха. Он быстро поднимается и может проходить через бетон, ковры, плиточные и деревянные полы.

Процесс использования этого типа обнаружения утечек сложен, и только профессионал должен выполнять эту процедуру. Сначала специалист по системам лучистого отопления проведет гидростатический тест, чтобы определить, сколько воды протекает. Затем необходимо слить всю воду из радиационной трубки. Следующий шаг включает заполнение осушенной трубки газообразным гелием для достижения того же давления, что и в предыдущем гидростатическом испытании.

Затем техник проводит датчик по полу и отслеживает активность на светодиодном экране. Если утечка в трубах или трубопроводах, произойдет быстрое увеличение содержания гелия в миллионных долях. Как только утечка будет обнаружена, ее можно будет устранить. После того, как специалист по обслуживанию устранит утечку и снова наполнит систему водой, будет проведено еще одно испытание гидростатическим давлением, чтобы определить, была ли устранена утечка должным образом.

Утечка в вашей системе лучистого отопления может быть неприятной и сложной задачей.Однако с помощью современных инструментов и технологий утечки можно устранить с минимальным воздействием на ваш дом. Если вы видите признаки утечки воды из вашей системы лучистого отопления или ваш котел нуждается в ремонте или замене, позвоните в Griffith Energy Services сегодня по телефону 888-474-3391.

Изображение предоставлено Shutterstock

Искусство обнаружения утечек с помощью жидкостного излучения

БОЗЕМАН, МТ. – Приграничный город с населением всего 3400 душ в 1900 году, население Бозмана неуклонно росло до 28 210 человек в 2000 году, а затем резко выросло до 49 831 человек к 2019 году. .Это была самая быстрорастущая микрополитическая статистическая область в Соединенных Штатах (по определению Управления управления и бюджета США) как в 2018, так и в 2019 году.

Давний магнит для любителей активного отдыха, Бозман стал технической Меккой в ​​эпоху «Цифровая экономика». Здесь процветают такие отрасли туризма, как гостиничный бизнес и общественное питание, но якоря местной экономики являются два крупнейших работодателя Бозмана: Университет штата Монтана и компания Bozeman Health.

Bozeman Health состоит из двух больниц, нескольких специализированных лечебных центров, сети врачей и клиник неотложной медицинской помощи, амбулаторных лечебных учреждений, а также учреждений для престарелых и престарелых.

Центральным элементом Bozeman Health является больница Bozeman Health Hospital, некоммерческая общественная больница, обслуживающая юго-запад Монтаны. То, что начиналось более века назад как больница на 20 коек с одним врачом, теперь превратилось в учреждение на 88 коек, в котором работает около 200 врачей, представляющих 42 специальности.

По мере того, как Бозман рос за последние 100 с лишним лет, больница здоровья Бозмана росла вместе с ней. Поэтому, когда пришло время снова расти – на этот раз с добавлением трехэтажного отделения интенсивной терапии, – Bozeman Health обратилась к своему давнему партнеру Williams Plumbing за работой с механическими системами.

Комплексные решения

Труба Aquatherm диаметром до 14 дюймов использовалась для охлаждения и бытовой воды в новой башне реанимации больницы Bozeman Health. AquathermWilliams Plumbing была основана в 1979 году. Сегодня, имея четыре филиала в Монтане, компания предлагает комплексную линию сантехники, гражданского строительства, HVAC, зеленой энергии, консалтинга и сервисные решения.

«Мы обеспечим быстрое и вежливое обслуживание, завершим ваши проекты в срок, а наша опытная команда будет соответствовать или превосходить ваши стандарты качества», – обещает компания.

Когда компания Bozeman Health связалась с просьбой об установке системы трубопроводов для новой башни ICU в больнице Bozeman Health Hospital, генеральный суперинтендант Том Хармон и остальная часть команды сантехников Williams были готовы.

Система охлаждения градирни ICU изначально была предназначена для труб из углеродистой стали для воды в системах водяного отопления и охлаждения, охлажденной воды и воды конденсатора, а также для некоторых бытовых вод.

Тем не менее, инженерная фирма проекта, Cushing Terrell, предоставила Bozeman Health инженерные рекомендации по другим материалам для снижения общей стоимости строительства.Эти рекомендации включали изменение спецификации для охлажденной и хозяйственно-бытовой воды на трубу Aquatherm. Как опытные установщики Aquatherm, Хармон и его команда остались очень довольны. Они были хорошо осведомлены о преимуществах Aquatherm перед сталью, включая его меньший вес и возможность изготовления на заказ на месте или за его пределами. Кроме того, для установок Aquatherm может потребоваться меньше рабочей силы, чем для установок из углеродистой стали, что часто приводит к более низкой общей стоимости установки по сравнению со сталью.

Хотя Кушинг Террелл изначально проектировал стальные трубы, в частности, в механическом помещении чиллера, где трубы большего размера (12 дюймов.и 14 дюймов) были напрямую подключены к узлам охладителя испарителя и конденсатора, трубопроводы Aquatherm представляли собой жизнеспособную альтернативу.

«За последние шесть лет я работал над несколькими крупными проектами Aquatherm как в больнице, так и в Государственном университете Монтаны, и могу сказать вам, что использование стали, вероятно, удвоило бы время и рабочую силу, необходимые для этого проекта», – сказал Хармон.

Система принимает форму

Проект трубопроводов в больнице Бозмана состоит из примерно одной мили труб Aquatherm Blue Pipe ® и Aquatherm Green Pipe ® размером от половины дюйма.до 14 дюймов Другое оборудование включает в себя два 30-сильных насоса Taco, два 400-тонных охладителя York и две градирни Marley для гидравлической части, а также насосы Taco и водонагреватели Lochinvar для бытовой части. При работе двух чиллеров максимальный поток насосов на установке охлажденной воды составляет 1740 галлонов в минуту на испарителе и 2020 галлонов в минуту на конденсаторе.

Система охлажденной воды работает при температуре воды на входе 53 ° F / температуре воды на выходе 42 ° F. Он обеспечивает основной источник охлаждения для кондиционеров в башне интенсивной терапии, а также для операционных в больнице, где требуется низкая температура приточного воздуха.Вода в конденсаторе чиллера рассчитана на работу при 85 ° F EWT / 75 ° F LWT в зависимости от температуры наружного воздуха.

«Градирни используются только для охлаждения компрессора чиллера», – пояснил Хармон. «Вода в конденсаторе отводит тепло от компрессора, чтобы компрессор оставался холодным. Но это не обязательно должна быть холодная вода ».

Кроме того, чиллер York с магнитными подшипниками может работать как встроенный пластинчатый теплообменник для обеспечения естественного охлаждения в течение нескольких месяцев, когда охлаждение хладагента не требуется.

Хармон отметил, что, как и в случае с любой системой трубопроводов, тщательный дизайн системы и правильная эксплуатация являются ключевыми факторами, помогающими обеспечить успешные результаты и безотказную работу для конечного пользователя.

«Правильное планирование и дизайн всегда являются одними из наших главных приоритетов в любом проекте», – сказал он, добавив: «Мы не испытывали никаких проблем с Aquatherm, даже в установках горячего водоснабжения».

Чистота и отсутствие пламени

В Williams Plumbing работает около 75 монтажников, обученных Aquatherm.В этом проекте монтажная группа использовала термоядерное оборудование McElroy и Widos. Чистые, термоплавкие соединения представляют собой дополнительное преимущество использования трубы Aquatherm в больничном проекте.

«Поскольку изначально это была работа с углеродистой сталью, нам пришлось иметь дело с разрешениями на проведение горячих работ и уменьшением дыма при сварке», – сказал Хармон. «С трубкой Aquatherm нам не пришлось ничего делать. При работе с утюгами нет искр или открытого пламени, и даже при резке Aquatherm искры не образуются.Кроме того, мы не используем газ, клей или припой для соединения труб, а также не оставляем пыли или металлической стружки. С экологической точки зрения это намного более чистый продукт, чем сталь ».

С точки зрения конечного пользователя чистая установка Aquatherm помогает предотвратить проблемы при эксплуатации и техническом обслуживании.

«В Aquatherm никогда не бывает грязи и песка, которые вы получаете при сварке стали, и он не накапливается, как металлические трубы», – сказал Хармон. «Все, что нужно делать большинству конечных пользователей, – это периодически проверять уплотнительные кольца и работу шаровых кранов.”

Изготовление на заказ

Возможность изготовления Aquatherm на заказ или за его пределами представляет собой еще одно важное преимущество для клиентов больниц. У Williams Plumbing есть собственный производственный цех, где можно заранее подготовить сборки на основе проектных трехмерных чертежей BIM. Изготовленные по индивидуальному заказу узлы затем могут быть доставлены на строительную площадку и легко установлены благодаря их небольшому весу.

Ким Пул, мастер Fab Shop в Williams Plumbing, говорит о трубах Aquatherm: «Они очень быстрые, очень эффективные и с ними приятно работать.Aquatherm.

Aquatherm предоставляет полную библиотеку семейств CAD и BIM, а также может обеспечить полное изготовление на своем предприятии в Юте. Это удобно, когда у подрядчика нет инструментов, рабочей силы или опыта для создания катушек или узлов.

«Дополнительным преимуществом использования Aquatherm является то, что он очень маневренный, – сказал Хармон. «В больнице все забито, и не всегда можно найти сварщика или горелку в этих маленьких местах. Используя Aquatherm, мы обычно можем изготавливать катушки на месте, чтобы уместить любое пространство, с которым мы можем иметь дело, независимо от того, насколько тесным.

В конечном счете, рост, подобный тому, что наблюдается в Бозмане, требует модернизации инфраструктуры для обслуживания растущего числа пациентов, и расширение больницы, безусловно, занимает одно из первых мест в любом таком списке.

Для получения дополнительной информации о Williams Plumbing и закулисного изучения их успешной установки трубы Aquatherm посмотрите это видео: https://aquatherm.com/videos/why-williams-plumbing-chooses-aquatherm

Теплый пол 101 – Боб Вила

Иллюстрация: Findanyfloor.com

Лучистые полы с подогревом, возможно, являются идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не продувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас.Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в солнечный холодный день. Ваше лицо кажется теплым, но солнцу не нужно было нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали на протяжении веков, от гипокауста – пола, поднятого на колоннах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня – древних турецких и римских бань, до череды Фрэнка Ллойда Райта. – заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его возможным – и даже пригодным для самостоятельной работы – для модернизации существующих домов.

Типы систем теплого пола

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей по трубам.

Электрические системы

Системы электрического лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черновым полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка – популярные варианты отделки пола. Существуют также излучающие электрические панели для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, например, из искусственной древесины. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте скотчем, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите поднять существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые подходят для балок под черным полом. Вам, конечно, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается до температуры от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубы могут быть установлены несколькими способами: вмонтированы в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей чернового пола. Поверх него можно укладывать любой вид готового напольного покрытия, в том числе полосовой паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут порекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности.В противном случае изменения содержания влаги могут привести к образованию чашечек, выгибанию или деформации деревянных досок.)

Найдите надежных местных профессионалов для любого домашнего проекта

+

Больше комфорта, более низкие затраты на энергию

Лучистое отопление удобнее, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, – к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы отнять у вас тепло и заставить вас чувствовать себя холодно.Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего вам становится слишком жарко в одну минуту и ​​слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. Кроме того, лучистое тепло не имеет сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванна или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы водяного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить температуру термостата. Дальнейшая экономия может быть достигнута, поскольку использование высокоэффективного котла при более низких температурах увеличивает срок его службы.Кроме того, жидкостное лучистое тепло более эффективно, чем другие системы, поскольку для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб из PEX (сшитого полиэтилена) за последние 15–20 лет упростила установку лучистых полов и сделала их герметичными.Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем в трубах произошла утечка, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны при обеспечении более низких температур воды, необходимых для таких систем.

Упрощенная установка

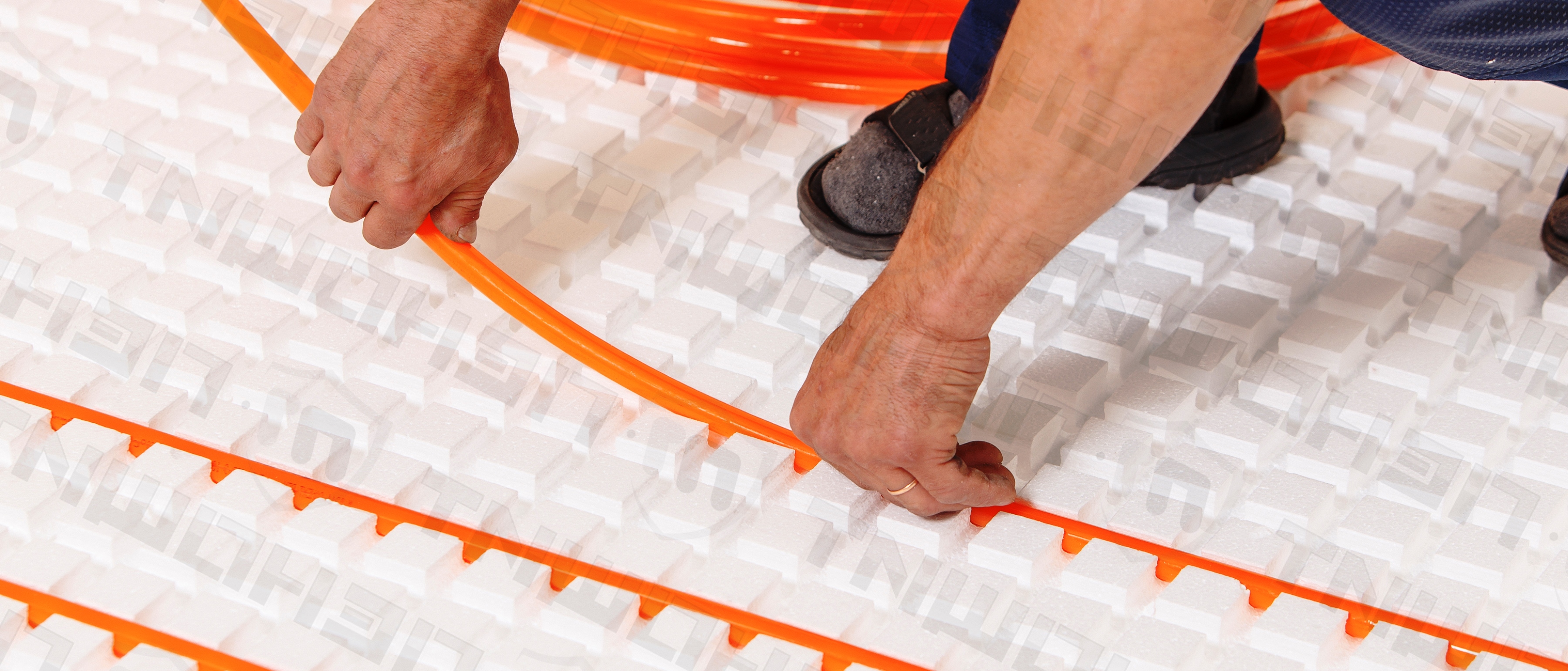

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Warmboard, например, производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели дороже материалов, используемых в некоторых других системах, но они более эффективны и снижают трудозатраты.

Лучистое охлаждение

Единственным минусом лучистого напольного отопления является то, что его не так просто использовать для охлаждения. В традиционной системе воздушного отопления те же каналы, по которым горячий воздух через каналы из печи, могут быть использованы для подачи холодного воздуха от центрального кондиционера. Хотя радиационное охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубку для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Стоимость систем теплого пола

Для нового строительства, система водяного теплого пола, вероятно, будет стоить больше, чем принудительный горячий воздух (воздуховоды и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черному полу, а также от того, в какой степени пол и потолки должны быть оторваны и установлены заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от должности и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за кв. Фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу. К сожалению, его эксплуатация обходится дороже, и поэтому его можно использовать в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло – простая задача, если вы строите новый дом – также можно модернизировать, чтобы подогнать под полы существующих домов, хотя затраты на установку будут выше.При модернизации трубы присоединяются к нижней стороне чернового пола первого этажа, предполагая, что к нему есть доступ из подвала или из подвала. Если ремонт обширный и готовый пол в любом случае будет заменен, обычно лучше установить трубы над черным полом, где они будут более эффективными, легче в установке и потребуют меньше труб. Добавление лучистого тепла ко второму и третьему этажам, когда существующие полы должны оставаться на месте, может потребовать снятия потолка в помещениях ниже, чтобы получить доступ к нижней стороне черного пола.

Ваш источник тепла также будет влиять на ваше решение. Если у вас есть эффективный котел, который не слишком старый, его, вероятно, можно использовать для теплоснабжения ваших лучистых полов. Если ваш котел пережил лучшие времена, выберите высокоэффективный конденсационный газовый модулирующий котел, который также может нагревать вашу воду для бытового потребления.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Установка теплого пола – этот старый дом

Наступить на ледяную плитку в ванной – жестокий способ проснуться утром.Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов. И вы можете установить его у себя дома с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков. Принцип прост: пол излучает тепло вашим ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом.Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты – это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Электрическая излучающая система состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой. Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции.Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки.Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику. Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой.На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке. Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам.Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы. Лучший способ начать работу с любой системой – это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти).Персонал службы технической поддержки может определить оптимальную схему расположения и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, – это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Гидравлические лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры. Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления.Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность. Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации).Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.

Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www.stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Система электрического обогрева полов

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www.wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 – бесплатно
831-685-WARM (9276) – офис
831-685-9278 – факс

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Автор: ООО Приоритет-Пермь 2019 © Все права защищены.
Карта сайта
