Насос Wilo pb 088ea – Как работает повысительный насос Wilo pb 088ea
24 Марта 2022
Просмотров: 1187811215
Время чтения: 8 минут
Содержание
Конструкция и технические характеристики насоса
Принцип работы насоса Wilo
Правила эксплуатации циркуляционных насосов Wilo
Коротко о главном
Поселяясь в двухэтажном коттедже, владелец предполагает оборудовать схему водоснабжения или отопления так, чтобы вода поднималась в санузел второго этажа, имея достаточный напор. Эту опцию обеспечивает устройство насоса wilo pb 088ea в трубопровод, который усилит давление в системе и прослужит без ремонта до трех-пяти лет. Прибор может служить водяным или циркуляционным насосом, создавая в трубопроводе достаточный напор при пользовании душем или подачи в отопительной системе.
Ремонт водяного насоса wilo pb 088ea
Конструкция и технические характеристики насоса
Насос Wilo pb 088ea – надежный механизм, повышающий давление и напор воды в трубопроводе на определенном участке системы. Применяется системе частного дома, но вполне может быть установлен в централизованную систему водоснабжения, как на холодный трубопровод, так и на горячий. На верхние этажи в вечернее время вода поступает, но напор очень слабый. Невозможно принять душ или включить стиральную машину. В таком случае устройство в систему дополнительного узла повышает напор.
Элементы конструкции:
- Чугунный корпус с антикоррозионным покрытием.
- Вал ротора из нержавеющей стали.
- Подшипник и уплотнитель.
- Мокрый ротор
- Крыльчатка с лопастями
- Трехступенчатый регулятор частоты вращения.
- Автоматическая защита от перегрева и сухого хода.
Купить насос и необходимые для него принадлежности можно в нашем интернет-магазине.
Необходимая информация о насосе нанесена на его корпус
Технические характеристики:
- Скорость перекачивания 4000 л в час.
- Высота подъема – 6 метров.
- Мощность двигателя 84 Вт.
- Предельное давление 10 Бар.
- Сечение выходного отверстия 2 дюйма.
Принцип работы насоса Wilo
Центробежная сила – основной двигатель струи. На оси электродвигателя располагаются радиально изогнутые лопасти. Вал сообщает вращательное действие лопастям, которые создают центробежный эффект, всасывая воду через патрубок. В рабочей камере расположен ротор, который вращается непосредственно в жидкости, одновременно охлаждающей подшипник.
Под действием инерции вода поступает на рабочее колесо, отбрасывающее ее к периферии, передавая кинетическую энергию. В жидкости она преобразуется в потенциальную и повышает давление в системе. Вода отправляется на выход в трубопровод под сильным напором.
Водяной насос Wilo pb 088ea отлично справляется с повысительным заданием и поставляет достаточный напор для потребления воды всей семьей.
Правила эксплуатации циркуляционных насосов Wilo
Чтобы обеспечить длительную, бесперебойную эксплуатацию с минимальными затратами на обслуживание и ремонт, следует придерживаться простых правил.
Насос в системе теплого пола
Насос Wilo pb 088ea инструкция по установке:
- Расположение оси вала должно быть строго горизонтально. Перекос создает внутреннее напряжение в рабочей камере, а это чревато выходом механизма из строя.
- Узел присоединения располагают в доступном месте для удобства техобслуживания и профилактики.
- В схему монтируют запорную арматуру (два вентиля перед и после насоса).
- В обязательно порядке устанавливают сетчатый фильтр. Попадание посторонних предметов заклинит крыльчатку, окалина или ржавчина снизит скорость перекачивания и добавит звука в процесс.
- Направление движения воды указано стрелкой, отмеченной на корпусе улитки.

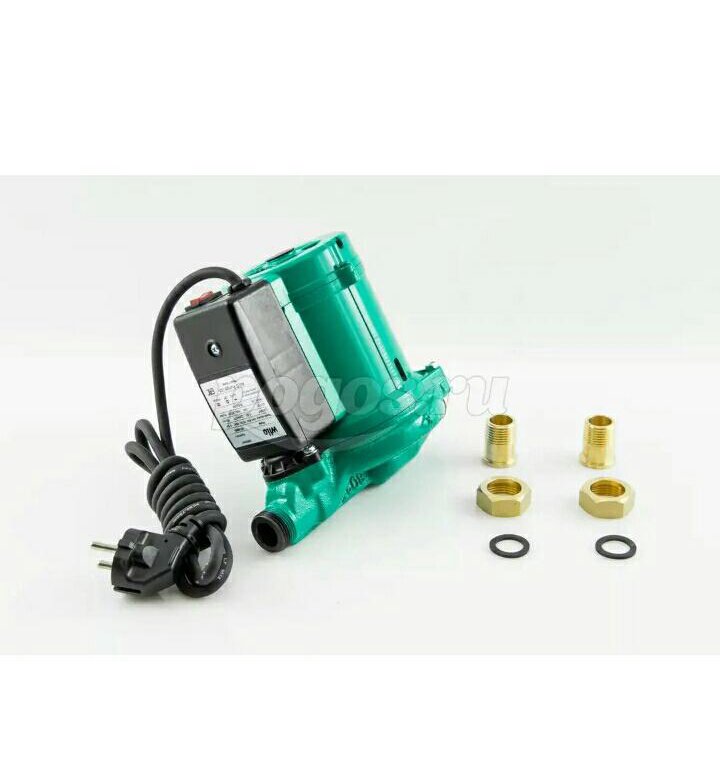

В комплекте идет крепеж (гайки и уплотнители).
Правила эксплуатации насоса Wilo:
- Не допускать движения механизма на холостом ходу.
- Нельзя перекрывать поток во время циркуляции насоса.
- Регулировать режим работы соответственно мощности оборудования.
- Придерживаться рекомендаций в инструкции касательно допустимого давления в контуре.
- Поддерживать температуру воды не более 65 °С.
- Исключить длительный простой.
- Монтировать в систему фильтры для очистки воды.
Схема расположения насоса в системе
При условии соблюдения правил эксплуатации работа насоса может продлиться до пяти лет, пока полностью не износятся детали.
Возможные неполадки и их причины:
- Насос не выполняет положенных напора и подачи – износилось или сместилось рабочее колесо.
- Подача идет рывками или слабая – протерся клапан или прокладка.
- Увеличилось потребление энергии – перетянут сальник.
- Греются подшипники – недостаточная смазка или износ.
- Выступает вода на валу – торцевое уплотнение ослаблено или изношено.
- Началась вибрация – попал воздух, создав кавитацию в рабочей камере, неправильная затяжка резьбы в креплении двигателя, износился подшипник.
- Заклинило ротор – попали частицы окалины или ржавчины, сердечник прикипел к стакану; допустимый показатель температуры превышен.
- Пробивает электричество на кожух – изоляция повреждена.
Ремонт насоса Wilo pb 088ea производят после отключения от электроснабжения. Вилку вынимают и кладут в сухое место или заворачивают в полиэтилен, чтобы при повторном включении она осталась сухой. Убедившись в отсутствии электропитания, следует приступить к разбору оборудования.
Насос необходимо подключить к электросети
Заклинило ротор – если это на подаче горячей воды, то сердечник прикипел к стакану, а магнитное поле двигателя не в состоянии сдвинуть его с оси. Снимают крышку прибора, внутри находят шлиц под отвертку, который находится на оси ротора, прокручивают шлиц до свободного хода вала. Если провернуть невозможно, то разбирают дальше и осматривают сердечник. Капитально прикипевший ротор достать невозможно, придется менять весь узел. В трубопроводе подачи горячей воды температура не должна быть выше 65 °С.
На холодной воде устранить неисправность значительно легче – просто очищают от окалины или ржавчины. Профилактика неисправности – регулярно очищать сменный фильтр. Если в струе присутствуют иные загрязнения (волокнистые включения, муть) то потребуется дополнительная установка качественного фильтра с картриджем, который нужно регулярно заменять. Другая причина – неправильное подключение к клеммам. Прозванивают схему и перекидывают контакты.
Установка насоса в систему
Вибрации. При износе подшипника – заменяют на новый. Он плотно запрессован на посадочном месте, поэтому берут молоток, чтобы выбить из гнезда.
Низкое давление в системе может вызывать вибрацию. Регулируют давление с помощью настроек.
Агрегат вибрирует при сбое на резьбе, когда изначально не попали в нужное русло или случайно сдвинули резьбу при монтаже. Размонтируют узел проверяют правильность закручивания.
Низкий напор – скорее всего перепутали фазы. Проверяют фазы подключения и устанавливают соответственно инструкции в паспорте.
Кавитация или скопление мелких пузырей воздуха в рабочей камере. При ремонте необходимо знать, как удалить воздух в насосе рв 088еа. Первое, что нужно сделать, это выключить насос из розетки или отключить автомат. На передней панели видна шлица, предназначенная для регулировки. Плоской отверткой подкручивают винт и выпускают воздух. Происходит характерное шипение, когда оно прекращается, значит процесс завершен – в приборе не осталось воздуха. Заворачивают винт в обратном направлении и включают агрегат в работу.
При вращении винта из оборудования выходит скопившийся воздух
Такую процедуру выполняют не менее одного раза в месяц. Лучше сделать и не застать воздух в камере, чем ожидать аварийной ситуации.
Во время запуска раздается резкий звук – это кавитация. Иногда достаточно повысить давление в схеме и воздух пройдет дальше в трубу, а потом в кран.
Насос не включился – проверяют, есть ли соединение с энергоснабжением. Если все в порядке, значит сгорел предохранитель, его заменяют на новый.
Периодически насосу проводят техобслуживание, чтобы предупредить возможные неисправности и продлить срок службы.
Горячий прибор – такая неисправность заявляет о перегреве подшипников. Скорее всего они износились и требуют замены. Размонтируют узел и сменяют на новые.
Протечки – во время периодических осмотров обнаруживают капли на полу возле механизма. Это свидетельствует об износе или ослаблении торцевого уплотнения. Из торца потихоньку выдавливается влага и стекает либо капает на пол. Хорошо, если вы живете в частном доме или на первом этаже. В противном случае соседи будут недовольны, когда увидят мокрое пятно на потолке своего санузла. Лучше заранее избегать таких ситуаций, внимательно осматривая узел во время техобслуживания.
Повысительный насос может перекачивать жидкость температурой до 80 °C
Детали обслуживания:
- Визуально проверяют на шум и вибрацию. Для этого не требуется никаких инструментов, просто хороший слух.
- Проверяют напор и расход.
- Определяют, не слишком ли нагревается мотор.
- Смазывают болты фланцевых соединений.
- Проверяют качество заземления.
- Исследуют на наличие протекания и подтягивают соединения.
- Проверяют клеммную коробку на присутствие влаги.

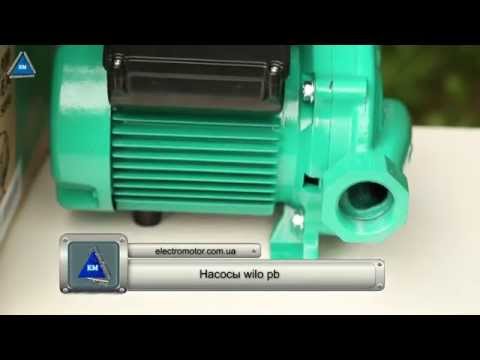

Подробно о насосах повышения давления Wilo рассказывают в видео
Коротко о главном
Повысительный насос Wilo pb 088ea можно монтировать в самых тесных местах системы. Работает на повышение напора в системах подачи воды на этажи. Защелка запирания кожуха должна располагаться в доступном месте, иначе каждый раз придется полностью демонтировать узел. Ремонт стандартный для лопастных циркуляционных агрегатов. Воздух выпускается отворачиванием винта.
Как вы думаете, можно ли избежать накопления накипи при установке сетчатого фильтра или нужен более плотный?
