5.3. Манометры “ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96” (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
отменен/утратил силу Редакция от 02.09.1997Подробная информация
5.3. Манометры
5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.
5.3.2. Манометры должны иметь класс точности не ниже: 2,5 – при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 – при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).
5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.
5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.
5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м – не менее 160 мм.
Установка манометров на высоте более 3 м от уровня площадки не разрешается.
5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.
В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.
5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град.
На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.
На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.
5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.
5.3.10. Манометр не допускается к применению в случаях, когда:
отсутствует пломба или клеймо с отметкой о проведении поверки;
просрочен срок поверки;
стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;
разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.
5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.
Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации – владельца сосуда.
подключение и проверка манометров. Установка на котлах.

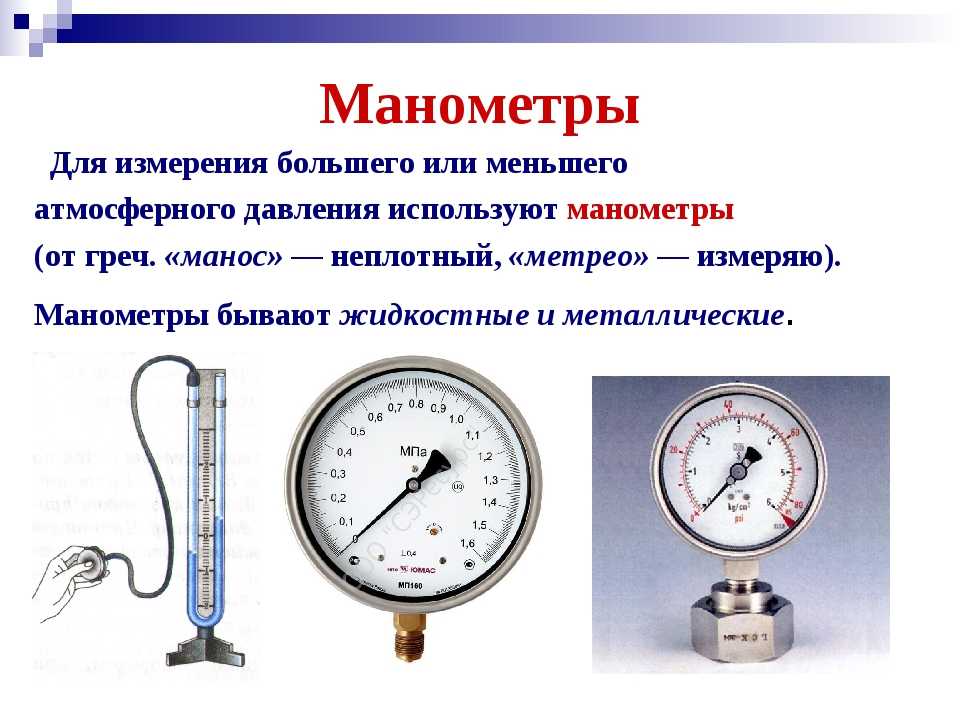

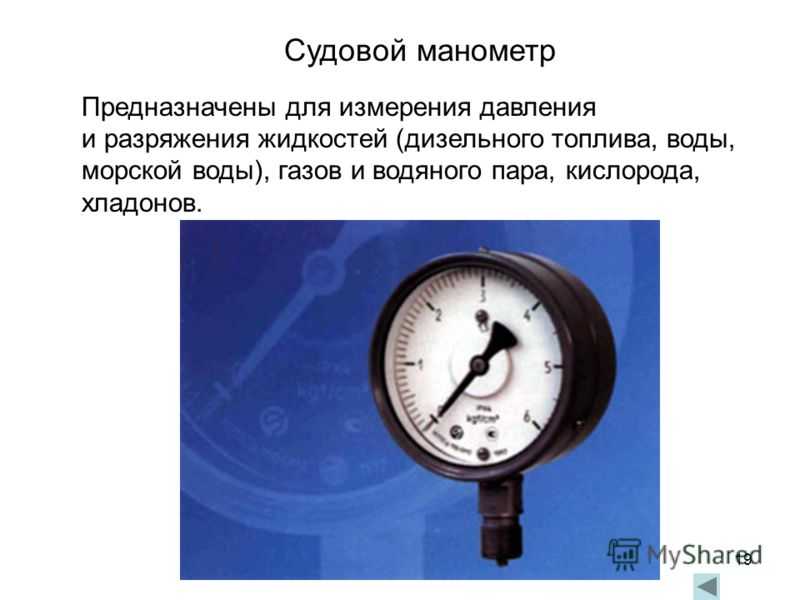

Манометры представляют собой измерительные приборы для отслеживания показателей давления в трубопроводах и иных системах, использующих жидкий или газообразный компонент.
Перед установкой соответствующего измерительного устройства необходимо ознакомиться с основными правилами монтажа, определяемыми соответствующими нормативами. Это позволит избежать неприятностей, а также сможет сэкономить немало средств.

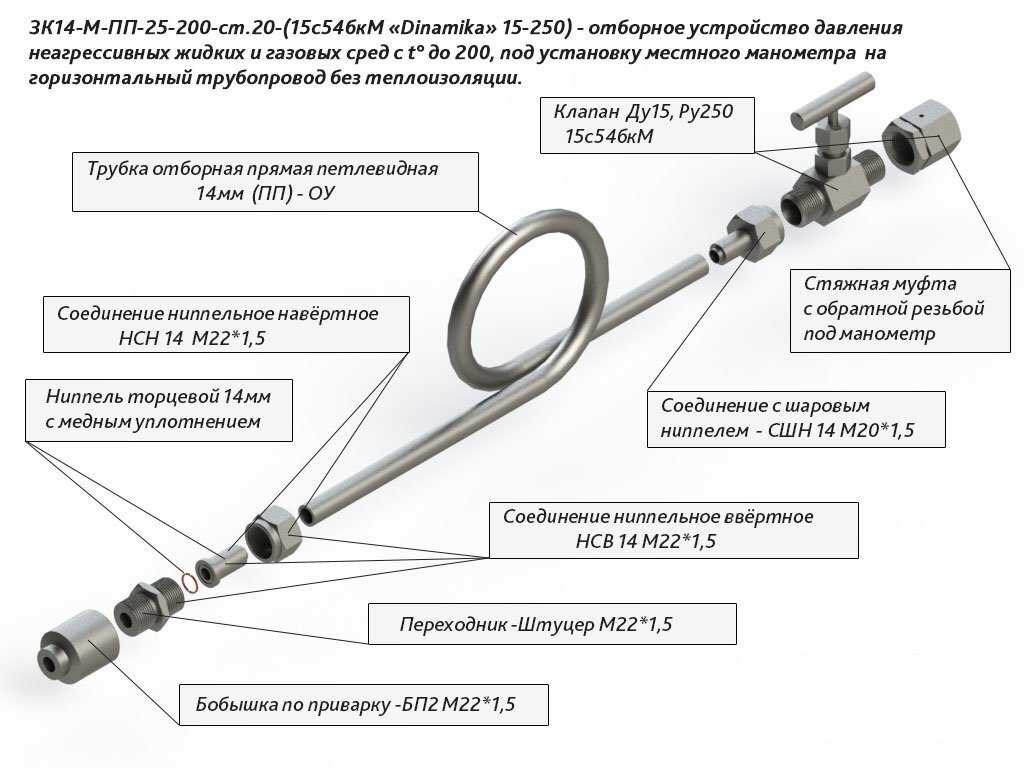

Прежде всего, необходимо установить запорный механизм на трубопровод. Он является конструктивным элементом и обеспечивает контроль давления и правильное функционирование устройства. Меры предосторожности следует предпринимать, в первую очередь, для исключения несчастных случаев.
По способу размещения и месторасположению подразделяются:
- Фланцевые модели. В процессе установки такого оборудования требуется прокладка трубопровода;
- Модели с уплотнительной манжетой. Такие устройства монтируются в трубопровод через резьбовое отверстие;
- Вентильные модели, подразумевают установку на трубу-насадку. Использование вентилей актуально в условиях жестких эксплуатационных требований, но при этом они могут быть различными.
Основные правила установки манометров
Основные правила установки манометра касаются резьбового и фланцевого видов.
Причем в качестве манжеты предпочтительнее использовать уплотнительную резину. Фланцевые устройства отличаются тем, что предусматривают специальное запорное устройство. Оно фиксирует манометр в неподвижном положении и гарантирует устойчивость конструкции. Достоинствами такого устройства являются простота монтажа для обеспечения нормальной работы измерительной системы. Запорное устройство обеспечивает надежную фиксацию прибора и снижает вероятность утечек.
Отметим, что использование манометров осуществляется в соответствии с требованиями действующих государственных стандартов. Все манометры должны соответствовать международным стандартам, регламентирующим порядок производства и эксплуатации. Это должно учитываться и при выборе контрольно-измерительной продукции.
При выборе следует руководствоваться потребностями клиента, чтобы выбрать максимально оптимальные и качественные приборы для измерения давления. В основном используются стандартные калиброванные манометровые трубки. Это позволяет проводить расчеты с использованием пружинных манометров.
При этом учитываются следующие параметры:
- конструкция манометров;
- условия, в которых будут эксплуатироваться приборы;
- направление его размещения;
- материал изготовления;
- тип манометра.
Установка манометров на котлах
Касательно правил установки манометра на котлах отечественного производства – они устанавливаются неподвижно и, если предполагается использование нескольких приборов, то должны быть рассчитаны на одинаковое максимальное давление. Приборы отечественного производства устанавливаются на обводные линии и магистрали, максимальная длина которых составляет не более 30 метров. Использование манометров зарубежного производства следует согласовывать с заводом-изготовителем отопительного устройства, и в таком случае все работы по монтажу производятся в соответствие с требуемыми стандартами. В ином случае гарантировать щадящий режим работы котла не сможет никто.
Важно помнить, что замена всех приборов должна выполняться по завершении отопительного сезона, поскольку вмешательство в отопительную систему неизменно сопряжено с временным отключением всех приборов отопления.
Монтажные работы выполняются под руководством квалифицированных специалистов, которые знают все правила установки манометров на котлы. Таким образом, при осуществлении монтажа манометров на котле, следует обращаться только к профессионалам, которые имеют необходимые разрешения и действующие сертификаты. Это гарантирует бесперебойную работу измерительного прибора после монтажа.
ПРАВИЛА ЭКСПЛУАТАЦИИ
| Монтаж/демонтаж производить при отсутствии давления в трубопроводе с помощью гаечного ключа за штуцер. Крутящий момент при монтаже не должен превышать 20 Нм. | Не допускается монтаж/демонтаж за корпус манометра! Прикладывать усилие к корпусу прибора запрещается! | ||
| В качестве уплотнения в месте соединения манометра с источником давления необходимо применять уплотнительные кольца (рекомендуем фторопластовые или медные кольца). Не допускается применение для уплотнения подмоточных материалов! | Манометр необходимо устанавливать через отсечной кран или клапан. Прибор должен быть установлен в нормальном рабочем положении, т.е. с вертикальным расположением корпуса (допускаемое отклонение не более ±5° в любую сторону), либо в соответствии со знаком рабочего положения, указанном на циферблате. | ||
| Подвод давления должен осуществляться трубопроводами с внутренним диаметром не менее 3 мм. Подачу давления производить плавно, скорость изменения подаваемого давления должна быть не выше 10% шкалы в секунду. | При измерении давления среды с температурой, превышающей допускаемую максимальную температуру окружающей среды, необходимо устанавливать перед прибором отвод-охладитель, это необходимо для уменьшения влияния температуры среды на точность показаний манометра. |
Подключение и проверка манометра
Основные требования установки измерительного прибора подразумевают точное соблюдение технических условий, предъявляемых к оборудованию в целом и каждой его детали. Качество установки манометров зависит от правильности подключения и монтажа трубок.
Проводя анализ проблем, с которыми могут столкнуться пользователи манометров, следует учесть следующее: манометры должны легко управляться и снимать показания. Перед испытанием требуется установка манометра на место и его проверка. Трубки должны быть плотно подогнаны друг к другу. Правильно выполненное подключение приборов требует соблюдения правил подключения. Необходима также выборка подходящего в данном случае манометров. Прибор закрепляется так, чтобы его можно было быстро разобрать и собрать. Это важно, поскольку к работе можно приступить незамедлительно. Приборы должны быть установлены таким образом, чтобы обеспечивать легкий доступ к манометру. Их следует располагать так, чтобы они находились в зоне доступности. Обнаруженные неисправности, требующие ремонта, должны ремонтироваться или заменяться новыми. При необходимости следует производить корректировку измерительного устройства.
Описание манометра| Принцип работы манометра
Что такое манометр? В этой статье мы собираемся познакомить вас с манометром, который является одним из старейших приборов для измерения давления, который используется до сих пор.
Манометр – один из самых точных приборов для измерения давления в нижних диапазонах.
Поскольку манометры очень точны, их часто используют в качестве калибровочных эталонов.
Применение манометровНекоторые типичные области применения промышленных манометров включают:
– Измерение расхода жидкости
– Обслуживание систем отопления, вентиляции и кондиционирования воздуха
– Измерение давления газового клапана в жилых или коммерческих печах Все манометры работают по тому принципу, что изменения давления заставляют жидкость подниматься или опускаться в трубке.
Существует несколько различных типов манометров, и мы обсудим многие из них в этой статье.
Как упоминалось ранее, все манометры работают по принципу, согласно которому изменение давления вызывает подъем или опускание жидкости в трубке.
Типы манометров
1) U-образный манометрДавайте рассмотрим U-образный манометр , так как это, вероятно, самый распространенный манометр, используемый сегодня. Мы обсудим, как он используется для измерения давления.
Типы жидкостейКак мы уже говорили ранее, манометр заполнен жидкостью. Типичными жидкостями для манометров являются ртуть, вода и легкие масла.
Здесь стоит сказать, что в прошлом ртуть была обычной жидкостью для манометров, но ее в значительной степени заменили из-за ее опасности для окружающей среды и здоровья.
Довольно часто жидкость окрашена, чтобы облегчить обнаружение движения жидкости.
Измерение давления Трубка заполняется примерно до половины с обеих сторон.
Когда давления равны, столбы жидкости с каждой стороны будут на одной высоте. Это обычно отмечается как ноль на шкале.
Когда обе стороны манометра открыты в атмосферу, уровень жидкости на одной стороне будет таким же, как и на другой стороне, поскольку P1 равен P2.
Хорошо… Теперь предположим, что один конец U-образного манометра подключен к неизвестному давлению P1, значение которого необходимо определить. Другой конец остается открытым для атмосферного давления, P2.
Разница высоты жидкости по обеим сторонам трубы является перепадом давления .
В этом случае манометр обеспечивает измерение манометрического давления, поскольку он привязан к атмосфере.
OK… Таким образом, общая разница в высоте жидкости составляет 4 единицы. И вот здесь измерение давления становится интересным! Что представляет собой разница в 4 единицы?
Предположим, наш U-образный манометр заполнен водой. Это означает, что наш перепад давления составляет 4 дюйма водяного столба.
Из нашей предыдущей статьи Тестирование и повторная калибровка датчика расхода DP вы знаете, что дюймов водяного столба — это единица измерения давления. Используя таблицы преобразования, мы могли легко преобразовать 4 дюйма водяного столба в 0,144 фунта на квадратный дюйм (изб.).
Как вы понимаете, U-образный манометр, наполненный водой, способен измерять только очень небольшое давление. Для иллюстрации подадим давление 5 фунтов на квадратный дюйм на сторону P1 U-образного манометра. Ой… мы не хотим, чтобы это произошло!
Повышение точности измеренияЧто, если мы хотим точно измерить значения очень низкого давления?
Если мы заменим воду жидкостью Meriam Red Oil, мы получим большую разницу в уровнях жидкости. Почему это?
Вода имеет удельный вес или относительную плотность 1,0, в то время как жидкость Meriam представляет собой масло и имеет удельный вес 0,83.
С жидкостью Meriam мы получим гораздо большую разницу в уровне жидкости, что приведет к более точному измерению давления.
В некоторых случаях поставщики предоставляют манометр с U-образной трубкой, шкала которого измеряется непосредственно в единицах измерения давления, таких как килопаскали (кПа).
Ошибка менискаПользователи манометров должны знать об ошибке мениска.
Мениск возникает, когда частицы жидкости прилипают к стенкам стеклянной трубки. В зависимости от направления приложенного давления мениск может быть вогнутым или выпуклым. В любом случае может возникнуть ошибка чтения.
Давайте посмотрим на пару других типов манометров. Одним из распространенных типов манометров является барометр, используемый для прогнозирования погодных условий путем измерения атмосферного давления.
2) БарометрБарометр состоит из стеклянной трубки с запаянным концом. Открытый конец вакуумной трубки погружен в открытый сосуд с ртутью.
Давление ртутного столба уравновешивается давлением атмосферы.
Стеклянная трубка откалибрована в единицах давления.
В барометре может использоваться любая жидкость, но ртуть используется из-за ее высокого удельного веса.
Ртутный барометр должен быть не менее 30 дюймов в высоту. Заполненный водой барометр должен быть более 33 футов в высоту!
3) Наклонный манометрНаклонный манометр обеспечивает даже лучшую точность, чем U-образный манометр.
Этот манометр имеет лунку с жидкостью и прозрачную колонку.
Колонна установлена под углом.
Давление определяется высотой подъема или опускания жидкости в колонне по вертикали. Из-за наклона небольшое изменение давления вызовет большее движение жидкости в колонне.
Резюме– Манометр является одним из самых точных приборов для измерения давления в нижних диапазонах.
– Типичные области применения манометра включают измерение расхода жидкости в трубопроводе, давления в системе HVAC и давления газа.
– Все манометры работают по принципу, согласно которому изменения давления вызывают подъем или опускание жидкости в трубке
– Типичными жидкостями для манометров являются ртуть, вода и легкие масла.
– Один конец U-образного манометра подключен к неизвестному давлению, а другой конец остается открытым для атмосферного давления. Разница в высоте жидкости по обеим сторонам трубки и есть перепад давления.
– Другие типы манометров включают барометр и наклонный манометр.
Если у вас есть какие-либо вопросы о манометре и его применении, задайте их в комментариях ниже, и мы свяжемся с вами менее чем через 24 часа.
У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.
Команда RealPars
Возможно, вы захотите ознакомиться с 3 другими нашими статьями:Поиск:
Инженер по автоматизации
Опубликовано 23 ноября 2020 г.
TED MORTENSON
Инженер по автоматизации
Опубликовано 23 ноября 2020
Meriam Manomet
Жидкостные манометры, благодаря присущей им точности и простоте, находят применение во всех отраслях промышленности и лабораториях. Они уникальны тем, что являются как основными приборами для измерения давления, так и эталонами для калибровки других приборов. Несмотря на их простоту и широкое применение, принцип их действия, преимущества различных типов и связанные с ними основные факторы точности известны далеко не всем.
В наш век технологий манометр имеет много преимуществ. Не содержащий механических движущихся частей, не требующий ничего, кроме простейших измерений, первичный эталонный манометр легко доступен по умеренной цене. Принцип действия манометра не изменился с момента его создания, однако были достигнуты большие успехи в его устройстве и применении прибора для различных промышленных требований к измерениям. В то время как раньше манометр считался лабораторным прибором, сегодня мы находим манометр, обычно используемый для измерения давления в диапазоне от 600 дюймов ртутного столба до космического вакуума.
В манометре используется принцип гидростатического баланса (со стоячей жидкостью), в котором давление измеряется высотой жидкости, которую он поддерживает. Например, вес столбика ртути при 0°С высотой один дюйм и площадью поперечного сечения один дюйм составляет 0,4892 фунта. Таким образом, мы можем сказать, что столбик ртути высотой в один дюйм создает силу в 0,4892 фунта на квадратный дюйм или 0,4892 фунтов на квадратный дюйм.
Transcat предлагает услуги по калибровке манометров в нашей сети калибровочных лабораторий, аккредитованных по всей стране. Независимо от вашего процесса, приложения или типа манометра, мы можем гарантировать, что ваши измерения будут надежными и точными.
Манометры U-образного типа
Принцип работы манометра проще всего продемонстрировать на примере U-образного манометра, показанного на рис. жидкость должна быть точно на том же уровне или на нулевом отсчете.
Как показано на рис.
2, если давление приложено к левой стороне прибора, приложенное давление сдавливает жидкость в левой части и поднимает ее в правой до тех пор, пока единица веса жидкости точно не будет обозначена буквой «H». уравновешивает давление. Таким образом, если жидкость с одной стороны стоит на два дюйма выше, чем жидкость с другой, и эта жидкость представляет собой ртуть, уравновешенное давление равно 2×489.2 или 0,9784 фунтов на квадратный дюйм.
Обратите внимание, что только высота жидкости от поверхности в одной трубе до поверхности в другой является фактической высотой жидкости, противодействующей и уравновешивающей давление. Это верно независимо от формы или размера трубок. Если трубки несимметричны, больше или меньше жидкости может перемещаться из одной в другую, но высота жидкости, необходимая для достижения равновесия, не зависит ни от чего, кроме плотности жидкости и высоты по вертикали.
В таблице 1 приведены эквивалентные значения для различных распространенных индикаторных жидкостей при температуре 71,6°F или 22°C, что демонстрирует универсальность манометра.
При использовании воды в качестве индикаторной жидкости будет видно, что высота жидкости 10 дюймов составляет 0,360 фунтов на квадратный дюйм. С тем же прибором, использующим ртуть, 4,892 PSI можно измерить. Это диапазон от 13,57 до 1. Этот принцип является общим для всех типов манометров, и когда сделанные измерения кажутся ошибочными, мы можем обратиться к этим фактам для уточнения.
Таблицы преобразования для жидкостей Merium Manometer
(все жидкости при температуре 71,6 градуса F (22 градуса C)
| 1 дюйм из воды равны | 31 1 -й ноги | Equal Equal Equal Equal Equal.
|---|---|
0,0360 фунтов/кв. в. | 0,0297 фунтов/кв. в. |
0,5760 унций/кв. | 0,4752 унции/кв. в. |
0,0737 дюйма ртутного столба | 0,0607 дюйма ртутного столба |
0,3373 дюйма, жидкость #3 | 0,2781 дюйма, жидкость #3 |
1,2131 дюйма Красное масло | 0,8243 дюйма воды |
| 1 фут водяного столба равен | 1 дюйм ртутного столба равен |
0,4320 фунтов/кв. в. | 0,4892 фунта/кв. в. |
| 6,9120 унций/кв. в. | 7,8272 унций/кв. |
0,8844 дюйма ртутного столба | 4,5782 дюйма, жидкость №3 |
4,0476 дюйма, жидкость №3 | 13,5712 дюйма водяного столба |
14,5572 дюйма Красное масло | 1,1309 футов воды |
62,208 фунта/кв. футов | 16,4636 дюйма Красное масло |
| 1 фунт/кв. дюйм равен | 1 дюйм в жидкости #3 равен |
2,0441 дюйма ртутного столба | 0,1068 фунтов/кв. в. |
27,7417 дюймов воды | 1,7088 унций/кв. |
9,3586 дюйма #3 Жидкость | 0,2184 дюйма ртутного столба |
2,3118 футов воды | 2,9643 дюйма водяного столба |
33,6542 дюйма Красное масло | 3,5961 дюйма Красное масло |
| 1 унция/кв. дюймов равно | |
0,1228 дюйма ртутного столба |
|
0,5849 дюйма #3 Жидкость |
|
2,1034 дюйма Красное масло |
|
2,9643 дюйма водяного столба |
|
1,7336 дюйма водяного столба |
|
в.
в.Типы измерения давления
Существует три типа измерения давления: положительное давление или манометрическое давление выше атмосферного; отрицательное давление или вакуум – это давление ниже атмосферного; дифференциальное давление – это разница между двумя давлениями.
Все три типа легко измеряются манометром, что само по себе несколько необычно. Подсоединение одной ветви U-образной трубки к источнику манометрического давления, как показано на рис. 2, снижает давление жидкости в соединенной ветви и поднимает ее в вентилируемой части. Если, однако, нашу линию подачи воздуха заменить на вакуумную, единственным эффектом будет изменение направления движения жидкости, и она будет подниматься в соединенном участке и опускаться в открытом участке.
Дифференциальное давление измеряется путем подключения одной ветви к каждому из двух давлений. Затем более высокое давление сдавливает жидкость в одном плече, в то время как более низкое давление позволяет жидкости подниматься в другом: И снова истинный перепад измеряется разницей высоты жидкости в двух ветвях. В то же время манометр показывает, какое из двух давлений выше, так как более высокое давление давит на столб жидкости.
Манометры скважинного типа
Принципы манометрических измерений обсуждались применительно к U-образному манометру.
Однако манометр был выполнен в других формах для обеспечения большего удобства и соответствия различным требованиям обслуживания. Манометр колодезного типа является одним из таких вариантов.
Как показано на рис. 3, если площадь одной ножки манометра во много раз увеличить по площади по сравнению с другой, объем вытесненной жидкости будет отражать очень небольшое изменение высоты ножки меньшей площади. Это условие приводит к идеальному расположению, при котором необходимо считывать только одну удобную шкалу, примыкающую к одной индикаторной трубке, а не две в U-образном типе. Нога большей площади называется «колодцем».
По этой причине колодцевый тип позволяет использовать шкалы прямого считывания, отградуированные в значимых единицах для соответствующей переменной процесса или теста. Однако он предъявляет определенные эксплуатационные требования, которых нет у U-типа. Измеряемый источник более высокого давления должен всегда подключаться к штуцеру скважины «P». Источник более низкого давления всегда должен быть подключен к верхней части трубы, а источник перепада давления всегда должен иметь источник более высокого давления, подключенный к соединению скважины «P».
При любом измерении источник давления должен быть подключен таким образом, чтобы индикаторная жидкость поднималась в индикаторной трубке.
Истинное давление по-прежнему следует ранее изложенным принципам и измеряется разницей между поверхностями жидкости. Очевидно, что должно быть некоторое падение уровня скважины. Это легко компенсируется за счет точного расстояния между делениями шкалы, необходимого для отражения и корректировки этого «скважинного падения». Тщательно контролируя допуски площади колодца и внутреннего диаметра индикаторной трубки, манометры и весы колодезного типа Meriam изготавливаются с высокой степенью точности.
Наклонные трубчатые манометры
Во многих случаях требуется точное измерение низкого давления, например, сквозняков и очень малых перепадов, в первую очередь в воздушных и газовых установках. В этих приложениях манометр расположен с наклонной индикаторной трубкой, как на рис. 4, что обеспечивает расширенную шкалу. Такое расположение может позволить 12 дюймов длины шкалы представлять 1 дюйм высоты жидкости по вертикали.
С делениями шкалы до 0,01 дюйма высоты жидкости эквивалентное давление 0,000360 фунтов на квадратный дюйм на деление может быть считано с использованием воды в качестве индикаторной жидкости.
Двухтрубный манометр
В соответствии с принципом действия манометра очевидно, что чем выше измеряемое давление, тем длиннее должна быть измерительная трубка для жидкости. Чтобы обеспечить максимальную простоту считывания показаний манометров с большим диапазоном, Meriam представила двухтрубный манометр, который позволяет считывать показания всего диапазона прибора всего за 1/2 полного расстояния обзора по вертикали.
Как показано на рис. 5, манометр состоит из двух отдельных манометров в одном корпусе. Левый манометр представляет собой обычный манометр колодцевого типа с нулем колодца и шкалы внизу и шкалой, градуированной вверх. Правый манометр имеет лунку и ноль шкалы, поднятый до уровня 100 дюймов, со шкалой, градуированной вниз. Однако обратите внимание, что это два отдельных манометра, показывающих одно и то же давление, причем один столбец указывает на подъем, а другой на падение.
Столбцы пересекают друг друга на 50. “, поэтому становится удобно читать левую шкалу на давлениях от 0″ до 50″, продвигаясь вверх по шкале, и читать правую шкалу от 50″ до 100”, спускаясь по шкале. Поэтому для считывания всего 100-дюймового диапазона требуется только нижний 50-дюймовый диапазон. Здесь снова соединения манометрического давления выполнены на «P» и «PR», вакуумные соединения на «V» и «VR». Более высокий перепад давления создается на «P» и «PR», а более низкий на «V» и «VR».
Герметичная трубка или абсолютный манометр
Термин «абсолютное давление» происходит от того факта, что идеальный вакуум, полное отсутствие какого-либо газа, называется «абсолютным» нулем. В манометре абсолютного давления измеряемое давление сравнивается с вакуумом или абсолютным нулевым давлением в запаянной трубке над ртутным столбом.
Наиболее распространенной формой герметичных трубчатых манометров является обычный ртутный барометр, используемый для измерения атмосферного давления.
