Почему выбивает УЗО – причины. Срабатывает УЗО: алгоритм как включить

Для безопасности жителей дома или квартиры к электроприборам подключается заземление, но для большей надёжности желательно установить УЗО или дифференциальный автомат, а в некоторых ситуациях, предусмотренных Правилами Устройства Электроустановок, использование такого устройства является обязательным.

Этот аппарат отключает электропроводку в аварийных ситуациях, но иногда срабатывание защиты происходит без видимой причины.

Есть много причин для выбивания УЗО, основными из которых являются проблемы с электропроводкой, электрооборудованием и выход из строя самого устройства. Кроме того, отключение аппарата сразу после установки может произойти при его неправильном подключении.

Основные причины срабатывания УЗО

Принцип работы УЗО основан на сравнении тока в нулевом и фазном проводах. При условии исправной изоляции между токоведущими частями электроприбора и заземлённым корпусом эти токи равны. При нарушении изоляции или прикосновении человека к частям, находящимся под напряжением, появляется ток утечки, равенство нарушается и аппарат отключает приборы и провода от сети. Другое название этого защитного устройства – дифференциальное реле или дифреле.

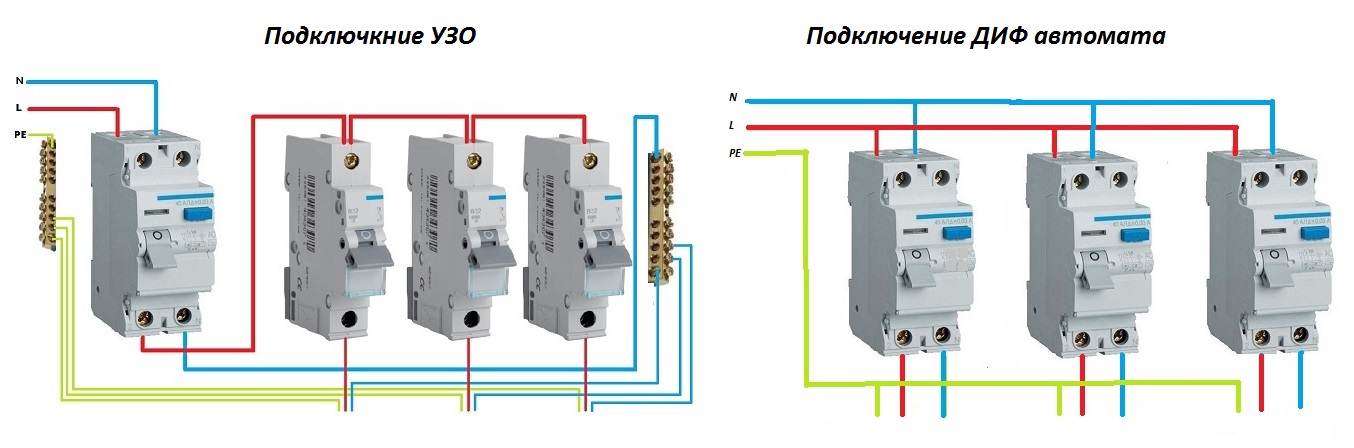

Справка! Есть устройства, совмещающие функции УЗО и автоматического выключателя. Такой прибор называется дифференциальный автомат или дифавтомат.

Многим начинающим электромонтёрам интересно, почему выбивает УЗО. Причин аварийного отключения дифреле много. В зависимости от конкретной ситуации меняется способ поиска неисправности и методы её устранения.

Все случаи отключения УЗО делятся на три группы:

1. Ложное срабатывание. Происходит без видимой причины при исправной электропроводке и электроприборах.
2. Аварийное отключение. Происходит при нарушении изоляции между токоведущими частями электроприбора и заземлённым корпусом, а так же при прикосновении к этим частям человека.
3. Неправильный монтаж. Срабатывание происходит сразу после завершения работ по монтажу устройства или электропроводки.

Дифференциальный автомат отключается так же при коротком замыкании или перегрузке линий электропроводки.

Ложное срабатывание УЗО (без нагрузки)

В данном разделе содержатся причины ложных срабатываний, которые относятся к неисправности самого устройства защитного отключения. Почему выбивает УЗО при исправной электропроводке и электроприборах? В некоторых случаях причиной того, что сработало УЗО, является не аварийная ситуация, а выход из строя самого аппарата. Он может быть изготовлен с браком заводом изготовителем или выйти из строя во время хранения или в процессе эксплуатации.

1) Неисправность кнопки «Тест»

При эксплуатации исправность аппарата необходимо периодически проверять. Для этого на его передней панели находится кнопка “Тест”. При её нажатии должно произойти срабатывание защиты.

Если выбивает УЗО, причиной может быть неисправность этой кнопки:

1. Отсутствие срабатывания УЗО при нажатии.
   В этом случае устройство перестаёт выполнять свои защитные функции и подлежит немедленной замене.
2. При “залипании” контактов кнопки ручку аппарата не получается взвести в рабочее положение. Такая ситуация сохраняется, если от устройства отключить отходящие провода. Если при их отсоединении прибор включается, то проблема не в кнопке “ТЕСТ”, а в наличии тока утечки в электроприборах или проводке.

2) Неисправен спусковой механизм

Постоянное срабатывание может происходить при неисправном спусковом механизме. В этом случае устройство защитного отключения будет отключаться при ударах двери и других толчках или не будет включаться совсем.

Для выявления этой неисправности необходимо обесточить дифреле, включить его и постучать по его корпусу ручкой отвёртки. Если аппарат не включается или отключается при лёгком постукивании, то неисправен механизм и УЗО необходимо заменить.

3) Появление конденсата внутри УЗО

При монтаже электрощита в сыром помещении или на улице внутри установленной в нём аппаратуры может появится конденсат. Это приведёт к появлению тока утечки внутри прибора и срабатыванию защиты.

Эта неисправность проверяется так же, как неисправность кнопки “Тест” – отключением отходящих проводов. Кроме того, в электрощите будут видны следы влаги и окисленные провода.

Почему выбивает УЗО при включении

Чаще всего срабатывание защиты вызывается неисправностями в электропроводке или нарушением изоляции электроприборов и появлением тока утечки. Давайте рассмотрим случаи рабочего срабатывания УЗО, сразу при включении.

4) Повреждение питающего кабеля

Одна из причин, почему срабатывает УЗО – это повреждение электропроводки. Например, вы сверлили стену и повредили проложенный внутри кабель.

Этот вид повреждений обнаружить и устранить труднее всего. В некоторых случаях придётся заменить часть проводов или всю электропроводку целиком.

Это повреждение может произойти в разных ситуациях:

• попадание влаги в распредкоробку;
• нарушение изоляции во время проведения ремонтных работ;
• перегрев скруток и нарушение изоляции в распределительных коробках;
• при выполнении проводки открытым способом на чердаке её могли погрызть мыши.

Информация! Старая проводка выполнялась проводами в резиновой изоляции, которая за много лет эксплуатации может пересохнуть и потрескаться, в результате чего мог появиться ток утечки из-за отсыревшей стены.

5) Неисправность электроприбора

Самой частой причиной отключения УЗО является неисправность электроприбора (стиральной машинки, водонагревателя и т.п.). При нарушении изоляции заземлённого корпуса, повреждении вилки или розетки появляется ток утечки, вызывающий срабатывание защиты.

Для определения неисправного устройства отключаются все электроприборы, подключённые к сработавшему дифференциальному реле. При отсутствии срабатывания производится последовательное подключение приборов к сети до повторного отключения УЗО. Устройство, вызвавшее срабатывание защиты, является неисправным и подлежит ремонту или замене.

6) Попадание человека под напряжение

При прикосновении человека к токоведущим частям через него начинает идти ток утечки. Это нарушает равенство токов, протекающих через УЗО и приводит к аварийному отключению.

Подобная ситуация возникает при прикосновении не только к фазному, но и к нулевому проводам. Напряжения на нулевом проводе недостаточно, чтобы нанести электротравму, но тока утечки, проходящего по цепи “ноль-человек-заземлённые конструкции” достаточно для аварийного отключения.

Неправильное подключение

Чаще всего ложное отключение происходит из-за неправильного монтажа устройства защитного отключения или розеток. В этом случае срабатывание защиты происходит сразу после подачи напряжения.

7) Ошибочное подключение в электрощите

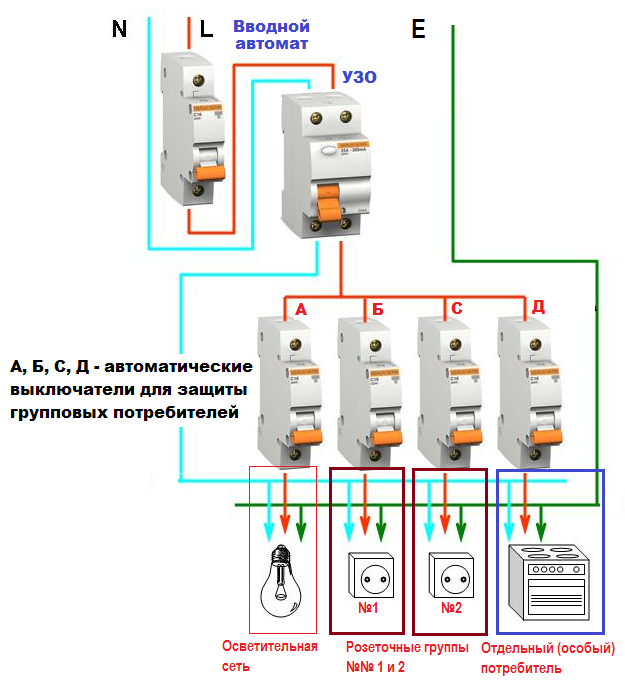

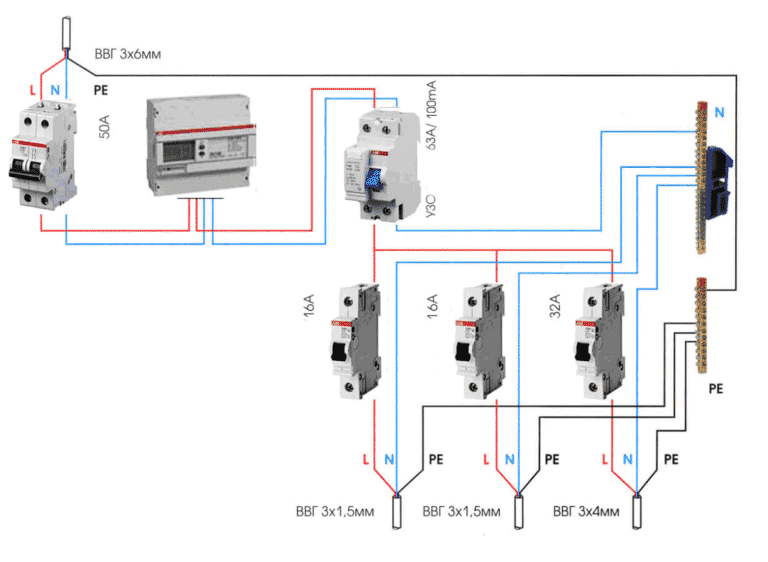

Монтаж аппарата в электрощите необходимо производить по схеме, которая находится на корпусе или в прилагаемой инструкции.

Среди наиболее частых ошибок подключения являются соединение нулевого провода и провода заземления на общей шине. Соединение нулевых проводов разных групп УЗО или объединение нулей на выходе.

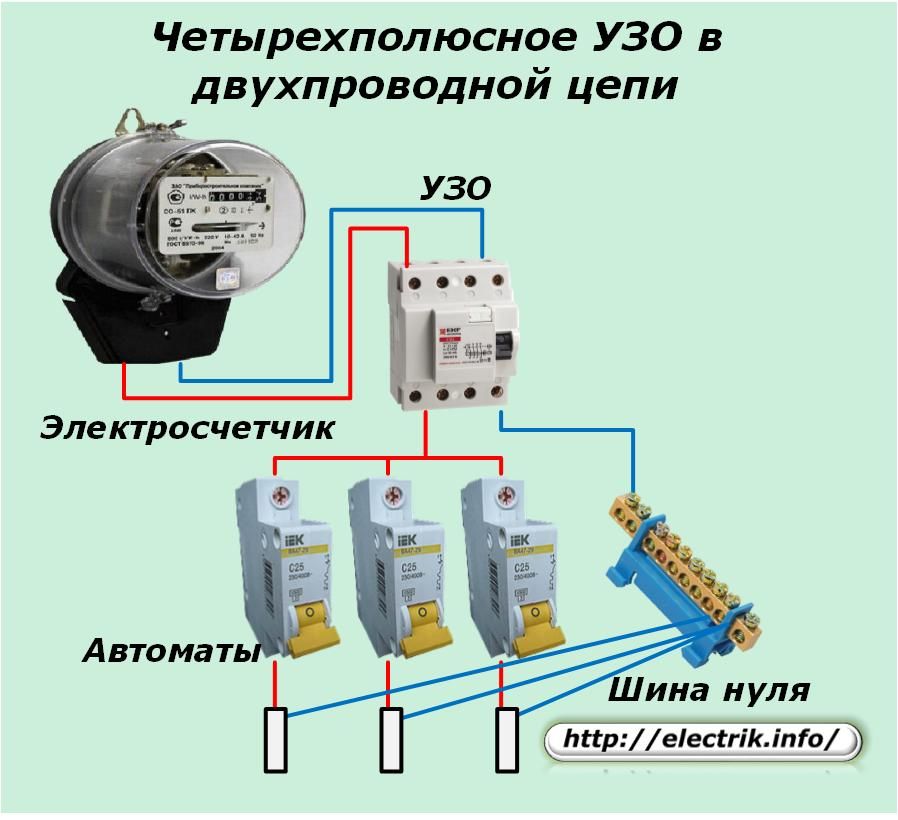

Одна из самых распространённых ошибок при подключении – подключение только одного ноля, по аналогии с реле напряжения.

8) Неправильный монтаж в розетке

Если срабатывание происходит после установки розетки или включения в неё исправного устройства, то одной из причин может быть неправильный монтаж розетки:

1. при установке электророзетки в установочную коробку под лапки попали провода и произошло замыкание между нулевым (N) и заземляющим проводом (PE);
2. при подключении проводов были перепутаны нулевой провод и заземление
   .

Как включить УЗО после срабатывания

Если произошло срабатывание, то необходимо найти причину аварии и устранить её. Давайте рассмотрим алгоритм действий что делать, если выбивает или срабатывает УЗО:

• 1. Вернуть ручку УЗО в исходное положение. Если УЗО взводится (включается), возможно была кратковременная утечка тока или прикосновение человека к токоведущим частям. В этом случае необходимо проверить работоспособность аппарата нажатием кнопки “Тест”.
• 2. Если УЗО не включается, то может быть неисправно само устройство или электропроводка. При срабатывании сразу после установки аппарата, то возможен неправильный монтаж. В этом случае производится поиск неисправности.
• 3. Отключить все автоматические выключатели, подключённые после дифреле. Если они однополюсные, то, чтобы исключить утечку тока из нулевого провода его отсоединяют от нулевой шины.
• 4. Вернуть ручку УЗО в рабочее положение. Если она взводится, то проверить исправность аппарата кнопкой “Тест”. Если УЗО не взводится или не отключается кнопкой, значит оно неисправно и подлежит замене.
• 5. Последовательно включить ранее отключенные автоматы. Если защита срабатывает при включении одного из автоматических выключателей, значит есть проблема в проводке или электроприборах, подключенных к этому автомату.
• 6. Выключить из розеток или отсоединить от клеммников все электроприборы в этой линии. Включить УЗО.
• 7. Если взвести УЗО не получается, то неисправна электропроводка и необходима ревизия распределительных коробок с последовательным отключением отдельных участков цепи. Если УЗО включается, то неисправен один из электроприборов.
• 8. Последовательно включить все отключенные устройства, проверяя при этом их в работе. При подключении к сети или работе неисправного аппарата должна сработать защита.
• 9. Отключить неисправное устройство и отправить его в ремонт. Подключить остальные приборы.
• 10. Взвести УЗО и проверить его кнопкой “Тест”. Если дифреле не включается, повторить п.п. 6-9.

При ремонте и обслуживании электросетей важно знать, почему выбивает УЗО. Это поможет быстрее найти и устранить неисправности и сделает эксплуатацию электроприборов более безопасной.

Похожие материалы на сайте:

• Номинал УЗО по утечке 10 мА или 30мА?
• Иллюстрация как работает УЗО
• Нужно ли на освещение УЗО

Срабатывает УЗО, что делать и как исправить

Содержание

• 1 Применение и принципы работы
• 2 Срабатывает УЗО причины
  • 2. 1 Водонагреватель Термекс: выбивает УЗО
  • 2.2 Срабатывает УЗО после установки:
• 3 Срабатывает УЗО: как исправить

Те, кто имел дело со строительством или приобретением жилья уже могли сталкиваться с УЗО – устройством защитного отключения – и знают, насколько необходимо приобретение данного устройства. Это устройство является важным элементом в любом доме, поскольку позволяет защитить дом от пожаров и удара током в случае неисправности электропроводки. Данная статья посвящена проблемам, возникающим при неверном срабатывании УЗО, и способам, которые позволяют разрешить эти проблемы и осуществлять применение узо правильным образом. Она позволит определить, почему срабатывает УЗО и почему выбивает узо, если всё на первый взгляд нормально.

Применение и принципы работы

В первую очередь следует усвоить принцип, при котором водонагреватель срабатывает УЗО. Активация УЗО происходит при превышении токов, проходящих по проводникам на входе и выходе.

Равенство токов является основным условием для стабильной, правильной работы УЗО. Как только сила одного тока начинает превышать силу другого, устройство срабатывает, моментально фиксируя возникшую разницу. Нагрузка от сети при помощи УЗО тут же отключается. Здесь следует знать время срабатывания устройства. Тут существуют определённые стандарты и согласно им время срабатывания УЗО должно составлять максимум 15-25 мс.

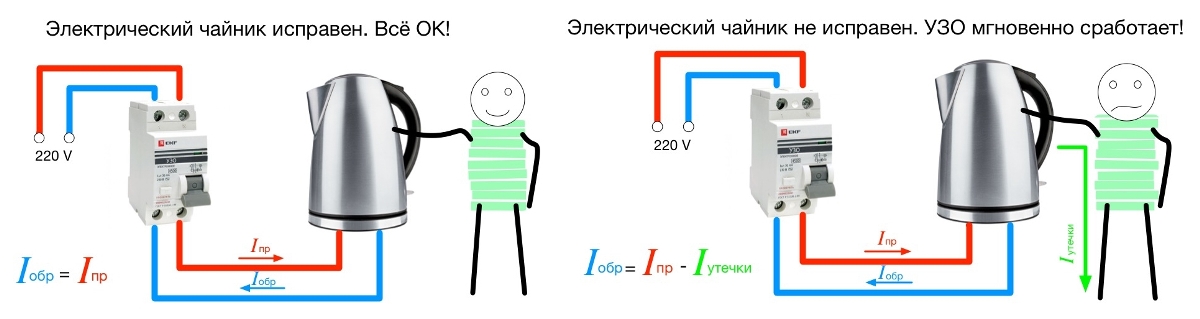

Чтобы читатель понял, как работает УЗО на практике, приведём пример, который не требует особых познаний в физике и который позволит определить, почему срабатывает узо. Иногда может случиться пробой изоляции на корпус (в данном случае значения не имеет – является ли провод нулем или фазным). В таком случае, если человек по какой-либо причине прикоснётся к устройству, УЗО тут же обнаружит, что через тело человека проходит утечка тока. УЗО тут же среагирует и благодаря ему повреждённое устройство отключится, что может спасти жизнь. Чтобы этого не допустить читайте: как выбрать УЗО.

Срабатывает УЗО причины

Из примера выше видно, что утечка тока происходит из-за нарушения изоляции изношенных проводов, что особенно часто может встречаться в старых домах. Здесь активация УЗО позволяет избежать даже пожара, который может быть вызван неисправностью электропроводки или другого прибора. Такие нарушения обычно проявляться в виде различных трещин. В подобных случаях необходимо как можно скорее вычислить место, из которого происходит утечка.

Водонагреватель Термекс: выбивает УЗО

Помимо проблем с проводами УЗО активируется из-за пробоя изоляции в бытовой технике. Старые стиральные машины, холодильные и другие старые приборы с большой вероятностью могут вызвать данный инцидент.

В примерно половине всех случаев подстраховаться от неправильной активации УЗО можно, перевернув вилку в розетке.

Стоит знать, что в последнее время согласно требованию РЭСа для дома и квартиры стали использовать УЗО, ток срабатывания которых составляет 100 МА В таких случаях, защита срабатывает, только если УЗО обнаруживает утечку силой более 100 мА. Такие УЗО устанавливаются после прибора учёта, счётчиком. При использовании иных типов может случиться так, что перепад напряжения выбивает узо. Читайте: назначение УЗО.

Срабатывает УЗО после установки:

Срабатывает УЗО: как исправить

Чтобы вычислить место утечки, в первую очередь требуется включить питание всех приборов в доме. Если с приборами никаких проблем нет, остаётся заняться проводкой. Работа с проводкой будет довольно простой, если сама проводка новая и всё сделано как надо. Определение места утечки в данном случае возможно благодаря одному только выключению и поочерёдному включению электроприборов. При таком подходе станет понятно, какая группа неисправна.

После выявления утечки, требуется проверить светильники, дозовые коробки и розетки. Неправильный монтаж электропроводки или этих элементов часто служит причиной неисправностей.

В случае розеток неисправности могут быть вызваны объединением ноля и земли. При монтировании подобных розеток электрики могут ссылаться на необходимость предохранения от удара тока, основываясь на том, что на подстанции или в щите ноль соединяется с землей. Подобные действия делать просто запрещено.
При установке нужно помнить ещё об одной вещи, без которой стиральная машина срабатывает УЗО. Данное устройство не поможет в защите от короткого замыкания или сверхтоков. Предназначение УЗО – реагировать только на утечки тока. Не все осведомлены об этом ньюансе и могут монтировать простое УЗО вместо автомата.

Рекомендуется установить дифференциальный автомат либо автомат соответствующего номинала в целях предохранения проводов и приборов от перегрузки. Дифференциальный автомат совмещает автомат и УЗО.

Обратите внимание на статью: Что выбрать, дифференциальный автомат или узо.

Как работают системы напольного отопления

Как работают системы лучистого обогрева пола?

Системы лучистого обогрева пола производят тепло за счет теплового излучения. Нагревая пол, а не окружающий воздух, они обеспечивают непрямое, рассеянное тепло, которое излучается от пола вверх. Это тепло поглощается окружающими предметами, а они в свою очередь помогают обогреть всю комнату. Радиация передает тепловую энергию в воздухе посредством электромагнитных волн. Эти волны содержат потенциальную энергию до тех пор, пока они остаются свободными. Как только они сталкиваются с препятствием, они выделяют свою энергию в виде тепла через материал, в данном случае через ваши полы, стены, мебель и даже вас самих! Таким образом, вы чувствуете прямое лучистое тепло, а также равномерное тепло, даже когда температура окружающего воздуха низкая.

При лучистом тепле комфорт ощущается быстрее и при более низкой температуре. Поток воздуха минимален, что позволяет поддерживать комфортную и равномерную температуру во всем помещении.

Будут ли полы с подогревом обогревать мою комнату?

Электрические теплые полы имеют различную тепловую мощность, при этом более высокая мощность позволяет обеспечить достаточное количество тепла для помещений с высокими потерями тепла, таких как солярии.

Тепловая мощность системы напольного отопления должна быть больше, чем теплопотери помещения или зоны, которую она обогревает, чтобы система обеспечивала достаточное количество тепла. Поэтому важно провести расчет тепловых потерь, чтобы убедиться, что система подходит. Это может провести архитектор или инженер-теплотехник, и это поможет вам выбрать правильную тепловую мощность для системы теплого пола. Если вы не уверены в теплопотерях, свяжитесь с нами, и мы поможем вам выбрать правильную систему.

Также рекомендуется устанавливать систему с достаточной изоляцией, например, с изоляционными плитами, которые сокращают время нагрева, направляя тепло на уровень пола и предотвращая потери тепла на черный пол.

Электрические и водяные системы

Доступны два типа систем: электрические и водяные полы с подогревом. Первый использует электричество для нагрева очень тонкой проволоки, а второй использует теплую воду, которая циркулирует по нагревательной трубе.

Пригодность каждой системы зависит от вашего проекта и предпочтений. Электрическая система может быть лучше для небольших площадей, таких как ванные комнаты и ремонт, поскольку она не поднимает уровень пола. Мокрые системы идеально подходят для больших площадей или новых конструкций, поскольку они встраиваются в несущий пол.

Затраты, связанные с системой

Существует множество доступных систем, и стоимость напольного отопления зависит от времени работы, тепловой мощности, размера отапливаемой площади и типа системы. Вам также понадобится термостат для управления системой, который продается отдельно от системы отопления. Чтобы узнать стоимость покупки системы, получите предложение, и мы свяжемся с вами с подробным предложением, которое будет соответствовать вашим требованиям.

Эксплуатационные расходы связаны с ценами на электроэнергию, размером и высотой помещения, а также временем работы. Использование интеллектуального термостата, такого как Smart WiFi Thermostat Warmup 6iE, может сэкономить ваши деньги. 6iE может сэкономить до 25 % энергии, предлагая более разумные способы обогрева вашего дома.

Мы можем предоставить вам точную информацию о текущих расходах, чтобы лучше понять затраты на пол с подогревом. Просто заполните данные для расчета эксплуатационных расходов на теплый пол.

Что искать?



Материал

Обратите особое внимание на материалы, из которых изготовлен провод или труба для обогрева пола. Для электрических систем фторполимер является очень прочным материалом, что делает провод жестким, но очень тонким. Поэтому лучшие системы электрического теплого пола изготавливаются из фторполимера. Что касается трубы, обычно доступны 3 типа: PEX-a, PE-RT и PE-RT/AL/PE-RT. Мы рекомендуем трубу PEX-a, так как она гибкая, но прочная и устойчивая к перегибам.

Высокое качество нагревателя и трубы очень важно, так как это дает уверенность в том, что система надежна и обеспечивает беззаботный обогрев.



Гарантии

Несмотря на то, что полы с подогревом известны своей надежностью после установки системы, важно убедиться, что на вашу систему распространяются соответствующие гарантии и гарантийные обязательства.

Если во время установки что-то пойдет не так и нагреватель выйдет из строя, очень важно получить новую систему взамен поврежденной. Мы предлагаем гарантию установки SAFETY Net™ на все электрические системы Warmup. Если вы или ваш установщик случайно повредили систему отопления во время установки, верните ее в компанию Warmup, и мы бесплатно заменим ее другим обогревателем той же марки и модели.

Кроме того, в Северной Америке мы предоставляем пожизненную гарантию на нагревательный мат Warmup и системы подогрева пола DCM-PRO.



Опора

Несмотря на то, что маловероятно, что у вас возникнут проблемы с вашей системой после того, как она будет установлена ​​на полу, при необходимости следует проверить наличие поддержки.

Будь то поддержка монтажников на месте, помощь в настройке термостата или помощь в использовании системы, круглогодичная поддержка 24/7 обеспечит душевное спокойствие. Это то, что мы предлагаем всем нашим клиентам, мы можем помочь в любое время суток и в любое время года по телефону +1 (888) 927-6333, если возникнут проблемы.

Установка

Систему может установить квалифицированный мастер-сделай сам, но вы также можете нанять профессионального установщика, который установит систему для вас. Все электромонтажные работы, включая электромонтаж и подключение термостата к системе отопления, должны выполняться сертифицированным электриком.

Основы теплого пола

Руководство по покупке изоляции

Изоляция улучшает время отклика и удержание тепла в помещении, снижая потребление энергии и выбросы углекислого газа.

Зачем нужен умный термостат!

Ручные и программируемые термостаты уродливы, они также сбивают с толку и тратят энергию. Приобретите умный термостат в этом году и спасите белого медведя.

Получите бесплатную мгновенную смету сегодня

Измените то, как вы отапливаете свой дом, с помощью Warmup, самого продаваемого в мире бренда напольного отопления.

Как работает пол с подогревом? | Разминка

КАК РАБОТАЕТ НАПОЛЬНОЕ ОТОПЛЕНИЕ

В отличие от радиаторов, которые нагревают воздух в непосредственной близости от них, напольное отопление производит лучистое тепло, которое согревает вас. Радиаторы нагревают холодный воздух возле радиаторов, который поднимается вверх к потолку, нагревая воздух.

В конечном итоге воздух охлаждается, опускаясь до уровня пола, где снова нагревается радиатором, создавая круговой воздушный поток, обеспечивающий тепло. Пол с подогревом и лучистое тепло, излучаемое полом, доводят тепло до уровня пола и обеспечивают более равномерное распределение тепла, чем традиционные методы отопления. Это означает, что весь пол работает как гигантский лучистый обогреватель, нагревая людей, а не предметы, что означает отсутствие риска перегрева и потери энергии.

ТИПЫ СИСТЕМ

Электрический теплый пол работает за счет установки ультратонкой нагревательной проволоки под уровнем пола. Провод нагревается, когда система включена, нагревая поверхность пола и обеспечивая лучистое тепло. №

Нагревательный кабель может поставляться как предварительно проложенным на мате или в фольге, в зависимости от типа пола, так и в виде системы с мембраной и свободной проволокой. Он особенно подходит для ремонта, так как не поднимает уровень пола и может быть установлен компетентным мастером-сделателем. Для термостата, используемого для управления системой, требуется электрик, так как только сертифицированный электрик может выполнять электрические соединения и подключать термостат к системе теплого пола.

Система горячего водоснабжения работает за счет использования теплой воды, которая циркулирует по трубам, установленным под полом. Трубы обычно укладываются в несущий черновой пол, поэтому необходимо учитывать возможное увеличение высоты помещения. Теплый пол на водной основе особенно подходит для новых застроек и крупных проектов реконструкции, где можно приспособиться к подъему уровня пола.

Трубы уложены в форме, обеспечивающей равномерное распределение тепла, и система подключена к источнику тепла, например, бойлеру. Между источником тепла и системой теплого пола устанавливается коллектор и насосный смеситель, чтобы вода поступала в трубы нужной температуры.
