Принцип работы датчика тяги газового котла –

Эффективная работа газового котла предусматривает наличие воздухообмена в виде поступления свежего воздуха и отвода продуктов горения, включая угарный и углекислый газы, сажу, пар. Этот непрерывный процесс часто называют просто тягой, которая бывает естественной и принудительной. Скорость воздухообмена выступает важной характеристикой, от которой зависит не только КПД, но и безопасность работы котельного оборудования. Значение параметра контролирует специальный прибор, который выступает ключевым элементом системы контроля над работой системы отопления и горячего водоснабжения дома или квартиры. Рассмотрим назначение, устройство и принцип работы датчика тяги газового котла.

Определение

Как правило, обогрев и горячее водоснабжение частных домов производится сегодня в автономном режиме. Это достигается за счет электронной системы контроля, которая управляет оборудование посредством комплекта датчиков. Их задача – регулярный сбор информации о характеристиках системы с последующей передачей данных на пульт управления. Отклонение от нормативных показателей предусматривает изменение режима эксплуатации – автоматического или посредством команды от владельца.

Главным элементом системы контроля над работой газового котла справедливо считается датчик тяги. Он используется для определения наличия и скорости процессов воздухообмена, происходящих внутри оборудования.

Назначение

Основными функциями рассматриваемого прибора выступают:

• установление наличия тяги в горелке;
• определение скорости движения воздуха и продуктов горения;
• определения полноты сгорания топлива;
• подача сигнала о любом отклонении от нормативных показателей.

Исправное функционирование датчика тяги обеспечивает правильную работу котельного оборудования. Она необходима для гарантированной безопасности людей, находящихся в отапливаемом помещении или постройке. Фактически прибор исполняет функцию своеобразного предохранителя.

Место установки

Комплектация газового котла датчиком тяги выступает обязательным условием для эксплуатации оборудования, а также его подключения к газоснабжающему трубопроводу. Такое требование включено в действующие законодательные документы, регламентирующие деятельность газовых служб, работа которых жестко контролируется Ростехнадзором.

Место установки зависит от конструкции котельного оборудования. Обычно таковым становится часть корпуса в непосредственной близости от канала дымохода или дымовой колпак. Работы по монтажу выполняются специалистами. В обязательном порядке проводится регулярное техническое обслуживание прибора – осмотр, чистка, при выявлении неисправностей или других проблем – ремонт или замена.

Устройство/

Функционирование прибора базируется на простом механизме, который заключается на замыкании/размыкании контактов. Принцип работы датчика тяги газового котла основан на контроле температуры сгорающего топлива. Отклонение этого показателя от заданных нормативных значений приводит к подаче сигнала в контролирующий блок. Тип и модель датчика подбираются с учетом типа газового оборудования, поэтому целесообразно рассмотреть три основные вида подобных котлов.

С открытой камерой сгорания (естественная тяга)

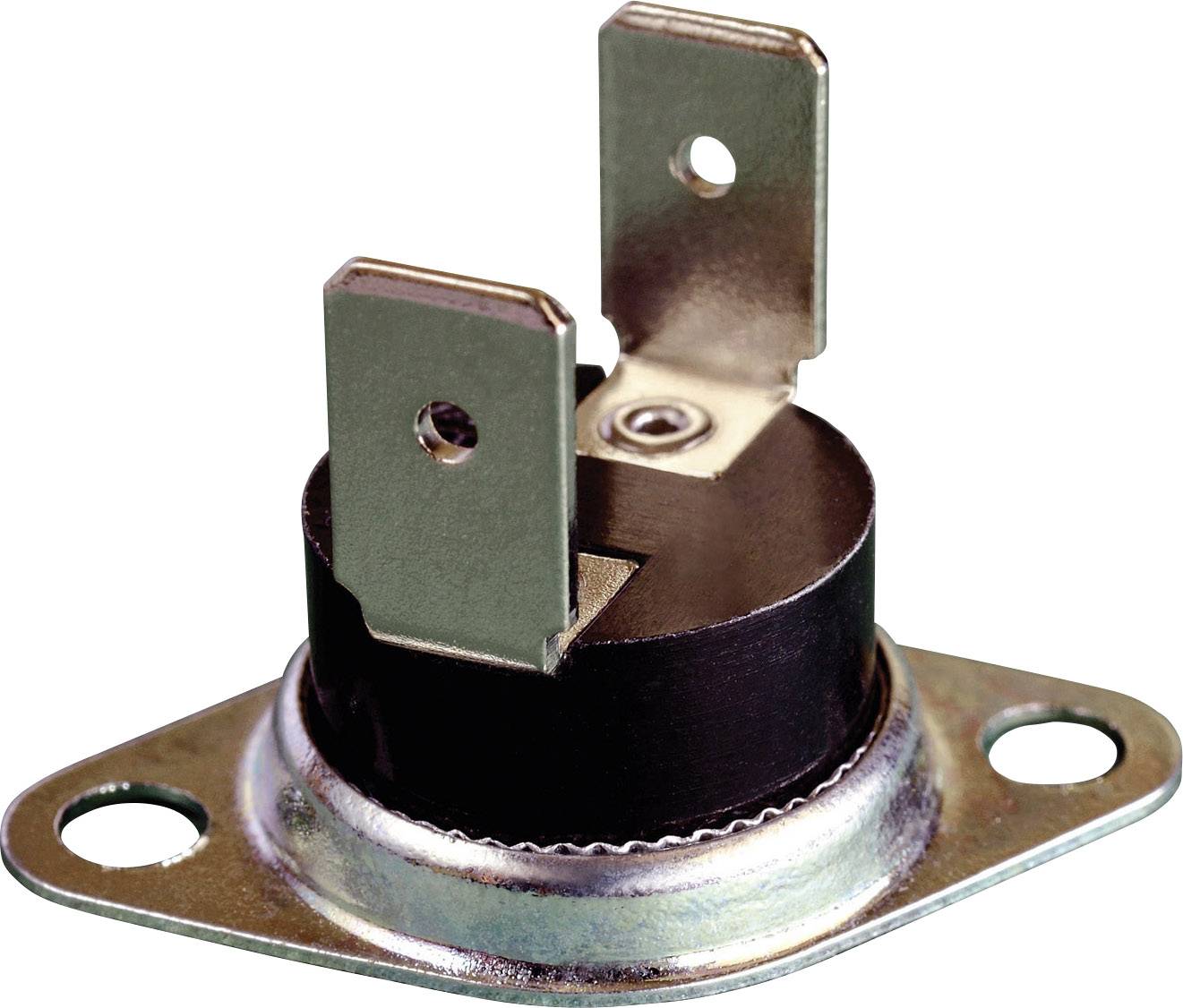

Рабочим элементом датчика становится биметаллическая пластина. Для ее изготовления используются два металла с разными параметрами деформирования в ходе нагревания. К ней подводятся контакты, которые замыкаются и размыкаются в зависимости от изгиба пластины. Модель прибора определяется с учетом сжигаемого топлива, так как сжатый/сжиженный газ имеют разную температуру горения.

С закрытой камерой сгорания (принудительная тяга)

Датчик представляет собой пневматическое реле, внутри которого размещается чувствительная мембрана. Ее деформация под воздействием движения сгоревших газов смыкает контакты. Отсутствие или недостаточная тяга приводит к возврату мембраны в исходное состояние и размыканию контактов, результатом которого становится отправка сигнала в блок управления.

С конденсационным типом отопления

Для этого типа котельного оборудования используется датчик тяги с биметаллической пластиной. Принцип его работы аналогичен тому, что описан для котлов с открытой камерой. Единственным отличием становится настройка на меньший режим температуры сгорания топлива.

Основные причины срабатывания

Срабатывание датчика тяги означает, что газовый котел работает с отклонениями от нормального режима эксплуатации. Основанием для подачи экстренного сигнала на блок управления становятся:

• ошибки в конструкции дымохода. Выступают следствием некачественной работы проектировщиков или монтажников. Требуют оперативного устранения, вплоть до демонтажа вентиляционных каналов с последующей повторной установкой новых;
• недостаточный воздухообмен. Становится результатом ошибок при проектировании дымохода. Они выражаются в недостаточной высоте выхода продуктов горения, неправильном месте прокладки вентканалов, других подобных неточностях. Проблема решается их исправлением;
• засорение дымохода. Эта проблема выступает следствием нерегулярного или некачественного обслуживания газового оборудования. Альтернативная причина – попадание в дымоход мусора извне, например, веток или листьев деревьев. Устраняется чисткой вентиляционных каналов;
• неблагоприятная погода. Выражается в осадках, сильном тумане, повышенной влажности, ветре. Результатом выступает высокое атмосферное давление, мешающее нормальному воздухообмену. Порывистый ветер способен создавать обратную тягу путем разрежения или опрокидывания воздушных масс. Самый простой способ решения проблемы – установка защитного колпака, часто называемого стабилизатором тяги;
• воздушная пробка. Становится следствием неправильно выполненной теплоизоляции вентиляционных каналов. В результате часто возникает обратное движение воздуха. Для исправления ситуации требуется грамотная теплоизоляция дымохода.

Признаки неисправности и порядок замены

Рассматриваемый прибор – это важный элемент автоматической системы управления газовым оборудованием. Несмотря на надежность датчиков подобного типа, периодически требуется их замена. Признаками ее необходимости становятся такие:

• частое отключение котла при отсутствии видимых оснований;
• включение оборудования каждые 25-30 минут с последующим выключением и повторным запуском после остывания.

Самый простой способ проверить работоспособность датчика – вызвать специалистов обслуживающей организации. При наличии достаточных умений выполняется самостоятельная диагностика при помощи обычного тестера. Еще один способ проверки заключается в использовании функции самотестирования, которой оснащаются современные системы управления газовыми котлами.

Возможность отключения

Проблемы в работе газового оборудования, вызванные неисправностью датчика тяги, требуют срочного устранения посредством обращения к специалистам. Ни в коем случае не допускается отключать прибор самостоятельно. Это выступает прямым нарушением техники безопасности при эксплуатации котла.

Результатом таких необдуманных действий часто становится отравление угарным газом, приводящее к крайне серьезным и очень неприятным последствиям для здоровья обитателей дома или квартиры. Даже легкая степень отравления приводит к головной боли, учащенному сердцебиению, гипертонии, тошноте и другим подобным симптомам. Тяжелая степень сопровождается потерей сознания, синюшному цвету лица, перебоям в работе органов дыхания вплоть до летального исхода. Поэтому никогда не нужно отключать датчик на работающем газовом котле.

как работает, причины срабатывание и как проверить работоспособность

Датчик тяги газового котла: принцип работы, проверка работоспособности

5 (100%) голосов: 2

Датчик тяги газового котла – это специальное приспособление в газовом оборудовании, цель которого вне зависимости от стоимости, возможностей функционала и конструкции – безопасность.

• Принцип работы
• Можно ли отключить
• Причины срабатывания
• org/ListItem”> Как проверить работоспособность

Представляет собой автоматику, которая отвечает за охрану человеческого здоровья от чрезмерного скопления угарного газа, а также гарантирует безаварийную работу всей конструкции.

Датчик тяги для газовых котлов Beretta Ciao

Принцип работы

Принцип работы датчика тяги газового котла заключается в своевременной подаче сигнала клапану, который перекрывает подачу газа к горелке. Приспособление срабатывает, если происходит нарушение тока сгораемых продуктов в верном и естественном направлении (от котельного оборудования по дымоходу на улицу). В противном случае дым из угарного, углекислого газа, паров воды, сажи будет проникать в дом, где стоит котёл, и может нанести вред здоровью человека.

Разобраться, как работает датчик, не сложно. Всё основано на стандартных законах физики. Он представляет собой биметаллическое реле, которое работает на включение/отключение котла. Внутри термореле расположена металлическая полоска, которая реагирует на изменением температуры

Следующее, что пользователь должен знать, – это то, что приспособление настраивается на температуру в соответствии с топливом, которое используется. Если это природный газ, то температура 75-950 °С. Если применяется сжиженный газ, то 75-1500 °С.

Как работает газовый котел на пропане?

Если датчик почувствует, что тяга в газовом оборудовании очень плохая, то произойдёт увеличение его нагрева газов дыма и последующая блокировка отключение (сразу же, после нескольких минут после включения).

В газовых котлах с открытой камерой сгорания (атмосферных агрегатах) предохранительный термостат контролирует наличие тяги и температуру уходящих газов, с закрытой камерой сгорания (турбированных агрегатах) — напор выдуваемого воздуха турбиной.

Подробнее о видах газовых котлов можно прочитать в этой статье.

Можно ли отключить

При монтаже датчика и пользовании газовым оборудованием зачастую можно наблюдать периодические отключения в работе. В таком случае может возникнуть желание отключить прибор тяги полностью. Однако не стоит спешить.

Датчик тяги для газового котла АОГВ и АКГВ

На это есть несколько причин:

1. Во-первых, отключение датчика может говорить о плохих тяговых характеристиках. Слабая интенсивность движения газов дыма приводит к опрокидыванию тяги в котельном оборудовании. Вредные пары в большом количестве при этом будут поступать в дом.
2. Во-вторых, проблема может заключаться в обратной тяге. Образуется воздушная пробка. Отходящие газы дыма движутся до определённой отметки в дымоходе, а затем опускаются назад. Это происходит из-за слабого прогрева трубы, плохой теплоизоляции.

Конечно, теоретически произвести отключение датчика можно, но это влечёт большую опасность. Если вдруг возникнет аварийная ситуация, то защиты никакой не будет. Поэтому функционировать газовому агрегату без такого контролёра не рекомендуется.

Причины срабатывания

Поводом срабатывания автоматической системы контроля могут быть разные неполадки в установке конструкции дымоудаления, сбои самих параметров датчика.

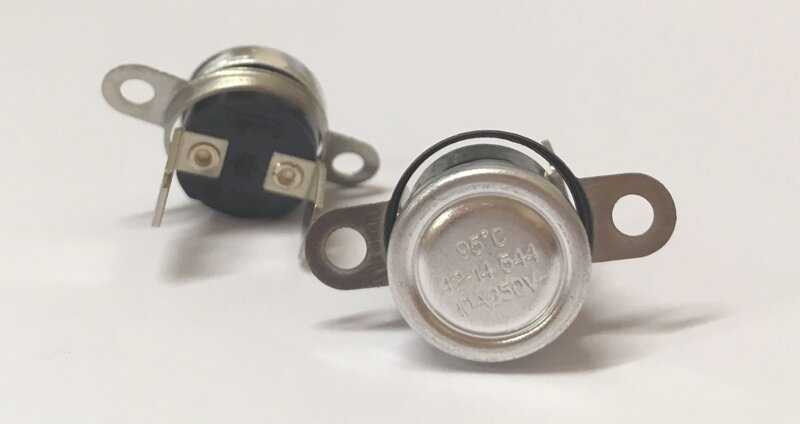

Предохранительный термостат отходящих газов 70 °С

Рассмотрим самые распространённые:

1. Сильный ветер. Порыв ветра может задуть газовую горелку. Чтобы этого не случилось, приобретают стабилизатор для агрегата и устанавливают его на месте выходного патрубка.
2. Засорение дымоходной системы. В данном случае потребуется чистка.
3. Слабые тяговые параметры. Датчик тяги газового котла реагирует при нагреве 950-1500 °С. Из-за сложности отвода дыма, происходит перегрев внутри дымоудаляющей системы и отключение газового клапана.
4. Неверный монтаж газового оборудования.
5. Неправильность расчёта габаритов дымохода. Высота дымохода измеряется в зависимости от отдалённости трубы от конька кровли. Рекомендуемое расположение – точно по центру крыши. В данном случае оголовок будет возвышаться над коньком более чем на полметра.

Что входит в автоматику для газовых котлов?

Как проверить работоспособность

Смена датчика тяги газового котла может понадобиться в случае серьёзных нарушений в функционировании отопительного оборудования. Например, если котёл постоянно отключается, и при этом существенных проблем в дымоходной системе нет. Или если контролёр начинает работу, а через в среднем 25 минут – отключается. Очередной запуск начинается только после полного остывания датчика.

Как проверить датчик тяги газового котла:

Способ 1.

В том месте, где крепится датчик, прикрепляется зеркало. В процессе функционирования котельного оборудования поверхность не должна вспотеть.

Способ 2.

Можно проверить датчик уходящих газов, прикрыв дымоход заслонкой не полностью. Если всё хорошо, котёл должен тут же отключиться.

Способ 3.

Двухконтурный агрегат переводят в режим горячего водоснабжения без отопления. Открывают полностью кран. Если в этом режиме произошло отключение контролёра, то велика вероятность, что проблема и заключается в этом датчике тяги.

На рынке котельного оборудования и приспособлений к нему предлагают датчики тяги газового котла многие производители. Из них Евросит, Sitgroup, КАРЕ, Junkers, Dion и другие.

Все контролёры применяются к разным агрегатам:

• к настенным;
• напольным котлам;
• газовым колонкам.

Поэтому следите за работоспособностью датчика тяги газового котла.
