Принцип работы трв холодильной установки: Терморегулирующий вентиль: принцип работы, установка, назначение

Терморегулирующие вентили

TMXLS-00001 корпус прямой 12..16 мм x 16..22 мм ODS (низ)

• Артикул: TMXLS-00001
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

TMXLS-00002 корпус прямой 1/2″..5/8″ x 5/8″..7/8″ ODS (низ)

• Артикул: TMXLS-00002
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

TMXLS-00003 корпус угловой 12.

.16 мм x 16..22 мм ODS (низ)

• Артикул: TMXLS-00003
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00007 R22 MOP+15 верх

• Артикул: TMX-00007
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00008 R22 (+10/-45) верх

• Артикул: TMX-00008
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00014 R22 (+30/-45) верх

• Артикул: TMX-00014
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00037 R404A MOP+10 верх

• Артикул: TMX-00037
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00038 R404A (0/-50) верх

• Артикул: TMX-00038
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00040 R404A (-18/-50) верх

• Артикул: TMX-00040
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00042 R404A (+10/-50) верх

• Артикул: TMX-00042
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00048 R507 (+10/-50) верх

• Артикул: TMX-00048
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00049 R507 (0/-50) верх

• Артикул: TMX-00049
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00051 R407C (+15/-30) верх

• Артикул: TMX-00051
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00050 R507 (-18/-50) верх

• Артикул: TMX-00050
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00060 R410A (+15/-50) верх

• Артикул: TMX-00060
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Термоэлемент TMX-00065 R22 (-10/-45) верх

• Артикул: TMX-00065
• Страна: Германия
• В наличии: нет

Терморегулирующие вентили (ТРВ) серии TMX представляют из себя разборные ТРВ, состоящие из корпуса, силового элемента и сменной вставки. Предназначены для использования в холодильном оборудовании, системах кондиционирования, чиллерах, тепловых насосах.

Временно не продается

Вентиль терморегулирующий ЭРВ SEH-175-10S

• Артикул: SEH-175-10S
• Страна: США
• В наличии: 10 шт

Электронный расширительный вентиль Sporlan SEH-175-10S предназначен для точного управления потоком хладагента в холодильных системах. Оборудован шаговым двигателем с количеством шагов – 6386. Размер входного соединения 1 5/8″, выход 2 1/8″.

75’600,00 P

Вентиль терморегулирующий ЭРВ SERI-J

• Артикул: SERI-J
• Страна: США
• В наличии: 17 шт

Электронный расширительный вентиль Sporlan SERI-J предназначен для точного управления потоком хладагента в холодильных системах. Оборудован шаговым двигателем. Размер входного соединения 1 1/8″, выход 1 1/8″.

33’554,30 P

Вентиль терморегулирующий ЭРВ SERI-K

• Артикул: SERI-K
• Страна: США
• В наличии: 20 шт

Электронный расширительный вентиль Sporlan SERI-K предназначен для точного управления потоком хладагента в холодильных системах. Оборудован шаговым двигателем. Размер входного соединения 1 1/8″, выход 1 3/8″.

31’171,58 P

Вентиль терморегулирующий ЭРВ SERI-L

• Артикул: SERI-L
• Страна: США
• В наличии: 10 шт

Электронный расширительный вентиль Sporlan SERI-L предназначен для точного управления потоком хладагента в холодильных системах. Оборудован шаговым двигателем. Размер входного соединения 1 3/8″, выход 1 5/8″.

27’345,22 P

Вентиль терморегулирующий FFE 1/2 C

• Страна: США
• В наличии: 1 шт

Терморегулирующий вентиль Sporlan FFE 1/2 C предназначен для работы с хладагентом R12, R134a. Размер входного соединения 3/8″, выход 1/2″.

3’660,48 P

Вентиль терморегулирующий ТРВ PVE 16 CP 100

• Страна: США
• В наличии: 1 шт

Терморегулирующий вентиль Sporlan PVE 16 CP 100 предназначен для работы с хладагентом R22. Размер входного соединения 3/4″, выход 1″.

11’875,68 P

Корпус TE5 угловой, (1/2″ x 5/8″)

• Артикул: 067B4009
• Страна: Китай
• В наличии: много

Угловые корпусы клапанов для TE 5 доступны со штуцерами под отбортовку и под пайку (ODF), прямые корпусы клапанов со штуцерами под пайку (ODF).

3’386,46 P

44,76 €

ЭРВ FP-ERV-005 с контроллером и датчиком давления

• Артикул: FP-ERV-005+FP-MC-23EM+FP-PT-10
• Страна: Россия
• В наличии: 3 шт

Электронный расширительный вентиль предназначен для впрыска хладагента в испарители холодильных установок и закрытия жидкостной линии по типу соленоидного клапана. Клапан приводится в действие электроприводом. Управление клапаном производится с помощью контроллера холодильной системы FP-MC-23EM посредством сигнала ШИМ переменной скважности. В качестве рабочей среды могут быть использованы ГФУ, ХФУ, ГХФУ хладагенты. Число, дающее представление о производительности, входит в обозначение типа. Это число обозначает номер сопловой вставки. Узел сопловой вставки заменяемый. Комплект: ЭРВ FP-ERV-005, Контроллер FP-MC-23EM, Датчик давления FP-PT-10B.

14’158,12 P

187,13 €

ЭРВ FP-ERV-006 с контроллером и датчиком давления

• Артикул: FP-ERV-006+FP-MC-23EM+FP-PT-10
• Страна: Россия
• В наличии: 8 шт

Электронный расширительный вентиль предназначен для впрыска хладагента в испарители холодильных установок и закрытия жидкостной линии по типу соленоидного клапана. Клапан приводится в действие электроприводом. Управление клапаном производится с помощью контроллера холодильной системы FP-MC-23EM посредством сигнала ШИМ переменной скважности. В качестве рабочей среды могут быть использованы ГФУ, ХФУ, ГХФУ хладагенты. Число, дающее представление о производительности, входит в обозначение типа. Это число обозначает номер сопловой вставки. Узел сопловой вставки заменяемый. Комплект: ЭРВ FP-ERV-006, Контроллер FP-MC-23EM, Датчик давления FP-PT-10B.

14’158,12 P

187,13 €

ЭРВ FP-ERV-006 с контроллером и датчиком давления

• Артикул: FP-ERV-006+FP-MC-23EM+FP-PT-10
• Страна: Россия
• В наличии: нет

Электронный расширительный вентиль предназначен для впрыска хладагента в испарители холодильных установок и закрытия жидкостной линии по типу соленоидного клапана. Клапан приводится в действие электроприводом. Управление клапаном производится с помощью контроллера холодильной системы FP-MC-23EM посредством сигнала ШИМ переменной скважности. В качестве рабочей среды могут быть использованы ГФУ, ХФУ, ГХФУ хладагенты. Число, дающее представление о производительности, входит в обозначение типа. Это число обозначает номер сопловой вставки. Узел сопловой вставки заменяемый. Комплект: ЭРВ FP-ERV-006, Контроллер FP-MC-23EM, Датчик давления FP-PT-10A.

Временно не продается

ЭРВ FP-ERV-007 с контроллером и датчиком давления

• Артикул: FP-ERV-007+FP-MC-23EM+FP-PT-10
• Страна: Россия
• В наличии: 3 шт

Электронный расширительный вентиль предназначен для впрыска хладагента в испарители холодильных установок и закрытия жидкостной линии по типу соленоидного клапана. Клапан приводится в действие электроприводом. Управление клапаном производится с помощью контроллера холодильной системы FP-MC-23EM посредством сигнала ШИМ переменной скважности. В качестве рабочей среды могут быть использованы ГФУ, ХФУ, ГХФУ хладагенты. Число, дающее представление о производительности, входит в обозначение типа. Это число обозначает номер сопловой вставки. Узел сопловой вставки заменяемый. Комплект: ЭРВ FP-ERV-007, Контроллер FP-MC-23EM, Датчик давления FP-PT-10B.

14’158,12 P

187,13 €

ЭРВ FP-ERV-008 с контроллером и датчиком давления

• Артикул: FP-ERV-008+FP-MC-23EM+FP-PT-10
• Страна: Россия
• В наличии: 10 шт

Электронный расширительный вентиль предназначен для впрыска хладагента в испарители холодильных установок и закрытия жидкостной линии по типу соленоидного клапана. Клапан приводится в действие электроприводом. Управление клапаном производится с помощью контроллера холодильной системы FP-MC-23EM посредством сигнала ШИМ переменной скважности. В качестве рабочей среды могут быть использованы ГФУ, ХФУ, ГХФУ хладагенты. Число, дающее представление о производительности, входит в обозначение типа. Это число обозначает номер сопловой вставки. Узел сопловой вставки заменяемый. Комплект: ЭРВ FP-ERV-008, Контроллер FP-MC-23EM, Датчик давления FP-PT-10A.

14’158,12 P

187,13 €

ЭРВ FP-ERV-008 с контроллером и датчиком давления

• Артикул: FP-ERV-008+FP-MC-23EM+FP-PT-10
• Страна: Россия
• В наличии: много

Электронный расширительный вентиль предназначен для впрыска хладагента в испарители холодильных установок и закрытия жидкостной линии по типу соленоидного клапана. Клапан приводится в действие электроприводом. Управление клапаном производится с помощью контроллера холодильной системы FP-MC-23EM посредством сигнала ШИМ переменной скважности. В качестве рабочей среды могут быть использованы ГФУ, ХФУ, ГХФУ хладагенты. Число, дающее представление о производительности, входит в обозначение типа. Это число обозначает номер сопловой вставки. Узел сопловой вставки заменяемый. Комплект: ЭРВ FP-ERV-008, Контроллер FP-MC-23EM, Датчик давления FP-PT-10A.

14’158,12 P

187,13 €

AKV 10P2 клапан терморегулирующий (3/8″ x 1/2″)

• Артикул: 068F5212
• Страна: Дания
• В наличии: 6 шт

Терморегулирующие клапаны (ЭРВ) AKV Danfoss с электроприводом предназначен для впрыска хладагента в испарители холодильных установок. Клапан AKV осуществляет широтно-импульсное регулирование, т.е. степень открытия клапана зависит от ширины импульсов, посылаемых контроллером. Допустимое отклонение напряжения катушки: +10 / -15%. Корпус по IEC 529: Макс. IP 67. Принцип действия: PWM (широтно-импульсной модуляция). Рекомендуемые интервалы времени: 6 секунд. Холодопроизводительность (R22): 1 – 16 кВт. Диапазон регулирования (Производительность): 10 – 100%. Типы подключений: Под пайку. Температура кипения: -60 – +60°C. Температура окружающей среды: -50 – +50°C.

19’697,36 P

AKV 10P3 клапан терморегулирующий (3/8″ x 1/2″)

• Артикул: 068F5213
• Страна: Дания
• В наличии: нет

Терморегулирующие клапаны (ЭРВ) AKV Danfoss с электроприводом предназначен для впрыска хладагента в испарители холодильных установок. Клапан AKV осуществляет широтно-импульсное регулирование, т.е. степень открытия клапана зависит от ширины импульсов, посылаемых контроллером. Допустимое отклонение напряжения катушки: +10 / -15%. Корпус по IEC 529: Макс. IP 67. Принцип действия: PWM (широтно-импульсной модуляция). Рекомендуемые интервалы времени: 6 секунд. Холодопроизводительность (R22): 1 – 16 кВт. Диапазон регулирования (Производительность): 10 – 100%. Типы подключений: Под пайку. Температура кипения: -60 – +60°C. Температура окружающей среды: -50 – +50°C.

Временно не продается

AKV 10P4 клапан терморегулирующий (3/8″ x 1/2″)

• Артикул: 068F5214
• Страна: Дания
• В наличии: нет

Терморегулирующие клапаны (ЭРВ) AKV Danfoss с электроприводом предназначен для впрыска хладагента в испарители холодильных установок. Клапан AKV осуществляет широтно-импульсное регулирование, т.е. степень открытия клапана зависит от ширины импульсов, посылаемых контроллером. Допустимое отклонение напряжения катушки: +10 / -15%. Корпус по IEC 529: Макс. IP 67. Принцип действия: PWM (широтно-импульсной модуляция). Рекомендуемые интервалы времени: 6 секунд. Холодопроизводительность (R22): 1 – 16 кВт. Диапазон регулирования (Производительность): 10 – 100%. Типы подключений: Под пайку. Температура кипения: -60 – +60°C. Температура окружающей среды: -50 – +50°C.

Временно не продается

AKV 10P5 клапан терморегулирующий (3/8″ x 1/2″)

• Артикул: 068F5215
• Страна: Дания
• В наличии: 1 шт

Терморегулирующие клапаны (ЭРВ) AKV Danfoss с электроприводом предназначен для впрыска хладагента в испарители холодильных установок. Клапан AKV осуществляет широтно-импульсное регулирование, т.е. степень открытия клапана зависит от ширины импульсов, посылаемых контроллером. Допустимое отклонение напряжения катушки: +10 / -15%. Корпус по IEC 529: Макс. IP 67. Принцип действия: PWM (широтно-импульсной модуляция). Рекомендуемые интервалы времени: 6 секунд. Холодопроизводительность (R22): 1 – 16 кВт. Диапазон регулирования (Производительность): 10 – 100%. Типы подключений: Под пайку. Температура кипения: -60 – +60°C. Температура окружающей среды: -50 – +50°C.

19’697,36 P

AKV 10P6 клапан терморегулирующий (3/8″ x 1/2″)

• Артикул: 068F5216
• Страна: Дания
• В наличии: нет

Терморегулирующие клапаны (ЭРВ) AKV Danfoss с электроприводом предназначен для впрыска хладагента в испарители холодильных установок. Клапан AKV осуществляет широтно-импульсное регулирование, т.е. степень открытия клапана зависит от ширины импульсов, посылаемых контроллером. Допустимое отклонение напряжения катушки: +10 / -15%. Корпус по IEC 529: Макс. IP 67. Принцип действия: PWM (широтно-импульсной модуляция). Рекомендуемые интервалы времени: 6 секунд. Холодопроизводительность (R22): 1 – 16 кВт. Диапазон регулирования (Производительность): 10 – 100%. Типы подключений: Под пайку. Температура кипения: -60 – +60°C. Температура окружающей среды: -50 – +50°C.

Временно не продается

AKV 10-1 клапан терморегулирующий (3/8″ x 1/2″)

• Артикул: 068F1161
• Страна: Дания
• В наличии: нет

Терморегулирующие клапаны (ЭРВ) AKV Danfoss с электроприводом предназначен для впрыска хладагента в испарители холодильных установок. Клапан AKV осуществляет широтно-импульсное регулирование, т.е. степень открытия клапана зависит от ширины импульсов, посылаемых контроллером. Допустимое отклонение напряжения катушки: +10 / -15%. Корпус по IEC 529: Макс. IP 67. Принцип действия: PWM (широтно-импульсной модуляция). Рекомендуемые интервалы времени: 6 секунд. Холодопроизводительность (R22): 1 – 16 кВт. Диапазон регулирования (Производительность): 10 – 100%. Типы подключений: Под пайку. Температура кипения: -60 – +60°C. Температура окружающей среды: -50 – +50°C. Поставляется без катушки. Не требует установки соленоидного вентиля.

Временно не продается

AKV 10-1 клапан терморегулирующий (10 мм x 12 мм)

• Артикул: 068F1162
• Страна: Дания
• В наличии: нет

Терморегулирующие клапаны (ЭРВ) AKV Danfoss с электроприводом предназначен для впрыска хладагента в испарители холодильных установок. Клапан AKV осуществляет широтно-импульсное регулирование, т. е. степень открытия клапана зависит от ширины импульсов, посылаемых контроллером. Допустимое отклонение напряжения катушки: +10 / -15%. Корпус по IEC 529: Макс. IP 67. Принцип действия: PWM (широтно-импульсной модуляция). Рекомендуемые интервалы времени: 6 секунд. Холодопроизводительность (R22): 1 – 16 кВт. Диапазон регулирования (Производительность): 10 – 100%. Типы подключений: Под пайку. Температура кипения: -60 – +60°C. Температура окружающей среды: -50 – +50°C. Поставляется без катушки. Не требует установки соленоидного вентиля.

Временно не продается

AKV 10-2 клапан терморегулирующий (10 x 12 мм)

• Артикул: 068F1165
• Страна: Дания
• В наличии: нет

Терморегулирующие клапаны (ЭРВ) AKV Danfoss с электроприводом предназначен для впрыска хладагента в испарители холодильных установок. Клапан AKV осуществляет широтно-импульсное регулирование, т.е. степень открытия клапана зависит от ширины импульсов, посылаемых контроллером. Допустимое отклонение напряжения катушки: +10 / -15%. Корпус по IEC 529: Макс. IP 67. Принцип действия: PWM (широтно-импульсной модуляция). Рекомендуемые интервалы времени: 6 секунд. Холодопроизводительность (R22): 1 – 16 кВт. Диапазон регулирования (Производительность): 10 – 100%. Типы подключений: Под пайку. Температура кипения: -60 – +60°C. Температура окружающей среды: -50 – +50°C. Поставляется без катушки. Не требует установки соленоидного вентиля.

Временно не продается

AKV 10-2 клапан терморегулирующий (3/8″ x 1/2″)

• Артикул: 068F1164
• Страна: Дания
• В наличии: нет

Терморегулирующие клапаны (ЭРВ) AKV Danfoss с электроприводом предназначен для впрыска хладагента в испарители холодильных установок. Клапан AKV осуществляет широтно-импульсное регулирование, т.е. степень открытия клапана зависит от ширины импульсов, посылаемых контроллером. Допустимое отклонение напряжения катушки: +10 / -15%. Корпус по IEC 529: Макс. IP 67. Принцип действия: PWM (широтно-импульсной модуляция). Рекомендуемые интервалы времени: 6 секунд. Холодопроизводительность (R22): 1 – 16 кВт. Диапазон регулирования (Производительность): 10 – 100%. Типы подключений: Под пайку. Температура кипения: -60 – +60°C. Температура окружающей среды: -50 – +50°C. Поставляется без катушки. Не требует установки соленоидного вентиля.

Временно не продается

AKV 10-3 клапан терморегулирующий (3/8″ x 1/2″)

• Артикул: 068F1167
• Страна: Дания
• В наличии: нет

Терморегулирующие клапаны (ЭРВ) AKV Danfoss с электроприводом предназначен для впрыска хладагента в испарители холодильных установок. Клапан AKV осуществляет широтно-импульсное регулирование, т.е. степень открытия клапана зависит от ширины импульсов, посылаемых контроллером. Допустимое отклонение напряжения катушки: +10 / -15%. Корпус по IEC 529: Макс. IP 67. Принцип действия: PWM (широтно-импульсной модуляция). Рекомендуемые интервалы времени: 6 секунд. Холодопроизводительность (R22): 1 – 16 кВт. Диапазон регулирования (Производительность): 10 – 100%. Типы подключений: Под пайку. Температура кипения: -60 – +60°C. Температура окружающей среды: -50 – +50°C. Поставляется без катушки. Не требует установки соленоидного вентиля.

Временно не продается

AKV 10-3 клапан терморегулирующий (10 x 12 мм)

• Артикул: 068F1168
• Страна: Дания
• В наличии: нет

Терморегулирующие клапаны (ЭРВ) AKV Danfoss с электроприводом предназначен для впрыска хладагента в испарители холодильных установок. Клапан AKV осуществляет широтно-импульсное регулирование, т.е. степень открытия клапана зависит от ширины импульсов, посылаемых контроллером. Допустимое отклонение напряжения катушки: +10 / -15%. Корпус по IEC 529: Макс. IP 67. Принцип действия: PWM (широтно-импульсной модуляция). Рекомендуемые интервалы времени: 6 секунд. Холодопроизводительность (R22): 1 – 16 кВт. Диапазон регулирования (Производительность): 10 – 100%. Типы подключений: Под пайку. Температура кипения: -60 – +60 °C. Температура окружающей среды: -50 – +50 °C. Поставляется без катушки. Не требует установки соленоидного вентиля.

Временно не продается

Терморегулирующие вентили | AboutDC.ru

Глава 14 “Терморегулирующие вентили” из книги “Руководство по техническому обслуживанию холодильных установок и установок для кондиционирования воздуха”. Автор Антонио Бриганти.

Содержание статьи:

• Автоматические барорегрирующие вентили

• Терморегулирующие вентили (ТРВ)

• Внутреннее выравнивание давления

• Внешнее выравнивание давлений в ТРВ

• Перегрев газа на выходе

• Производительность

• Падение давления на клапане

• Состояние холодильного агента

• Переохлаждение

• Перегрев

• Калибровка ТРВ

• Температура испарения

• Термостатический заряд

• Функционирование при изменении нагрузки

• Производительность распределителя

• Калибровка перегрева

• Два или более испарителей с одинаковыми параметрами

• Единичный испаритель

• Техническое обслуживание о монтаж

• Установки с несколькими испарителями

• Подсоединение устройства внешнего выравнивания давления

• Регулировка клапана

• Определение величины перегрева

1. Автоматические барорегулирующие вентили
2. Терморегулирующие вентили (ТРВ)
3. Перегрев газа на выходе
4. Производительность
5. Функционирование при изменении нагрузки
6. Производительность распределителя
7. Калибровка перегрева
8. Техническое обслуживание и монтаж

В установках для кондиционирования воздуха и холодильных установках широко используются два типа терморегулирующих вентилей:

1. автоматический клапан расширения;
2. терморегулирующий вентиль (ТРВ).

Как автоматические клапаны расширения, так и терморегулирующие вентили являются инструментами пропорциональной регулировки и обеспечивают регулировку потока холодильного агента на входе в испаритель.

Автоматические барорегрирующие вентили

Автоматические барорегулирующие вентили являются предшественниками терморегулирующих вентилей. Они регулируют поток холодильного агента на входе в испаритель, обеспечивая постоянное давление в самом испарителе. Они могут использоваться только в установках, имеющих постоянный режим загрузки.

Калибровка клапана может регулироваться в некотором диапазоне значений, зависящем от условий функционирования.

В контуре должен иметься термостат испарителя, останавливающий работу компрессора при достижении требуемой температуры испарения (не путать с температурой в помещении). Точнее, он должен быть отрегулирован таким образом, чтобы температура срабатывания была примерно на 5°С выше температуры испарения. При остановке компрессора в нем поднимается давление, и автоматический клапан расширения закрывается. На рисунке 14.1 показана принципиальная схема холодильного контура, в котором установлен автоматический клапан расширения.

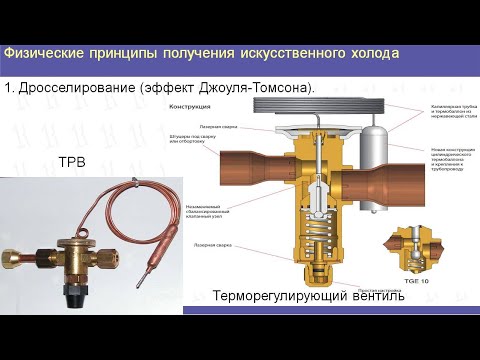

Терморегулирующие вентили (ТРВ)

Терморегулирующие вентили регулируют поток холодильного агента на входе в испаритель в зависимости от определенного значения перегрева газообразного холодильного агента на выходе. В испаритель поступает необходимое количество холодильного агента для его испарения в зависимости от тепловой нагрузки, чтобы обеспечить полное использование площади поверхности теплообмена. ТРВ могут использоваться на линиях с одним или несколькими испарителями.

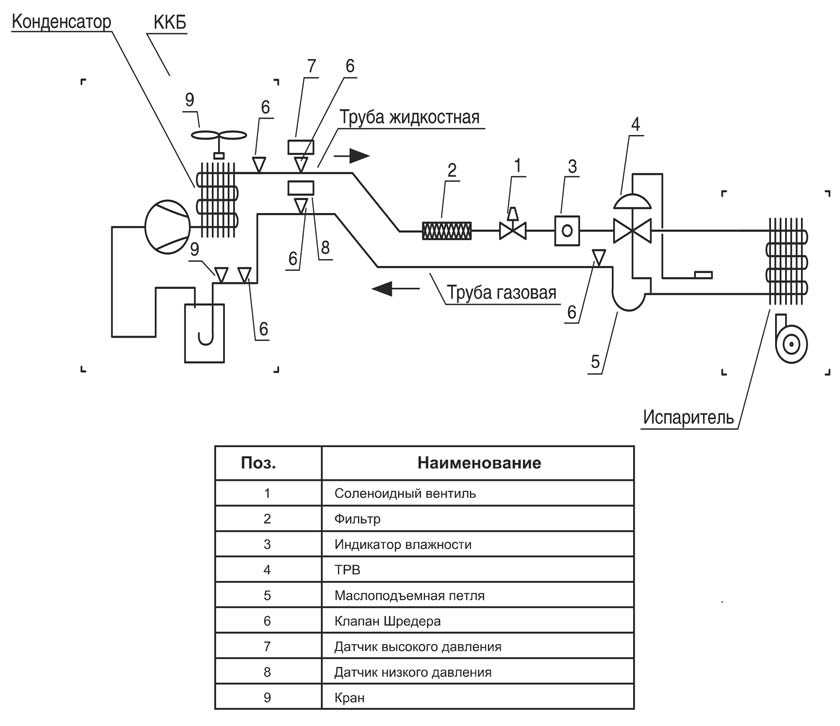

На рисунке 14.2 показана принципиальная схема холодильного контура, в котором установлен ТРВ.

В зависимости от показателя давления используются две основные модификации:

• Внутреннее выравнивание давления
• Внешнее выравнивание давлений в ТРВ

Внутреннее выравнивание давления

На рисунке 14. 3 показана схема функционирования и векторы давления, действующие на ТРВ с внутренним выравниванием давления. На мембрану клапана с одной стороны действует давление, передаваемое с датчика (р_у), а с противоположной — сумма давлений испарителя (р₀) и прижимной пружины (р₃). При выравнивании этих трех векторов давления клапан остается постоянно открытым, и, соответственно, постоянным остается поток проходящего через него холодильного агента. В этих условиях количество холодильного агента, поступающего в испаритель, точно соответствует необходимому для восприятия тепловой нагрузки. Если же нагрузка понижается, происходят два процесса: холодильного агента становится избыточно много, а его давление повышается; понижается температура газа на выходе и пропорционально этому понижается давление в датчике. Вследствие этих процессов сумма давлений испарителя и пружины превышает давление, оказываемое на датчик клапана, что приводит к закрыванию клапана с уменьшением зазора для прохождения холодильного агента. Наоборот, если тепловая нагрузка в испарителе возрастает, количества холодильного агента в нем оказывается недостаточно, и давление его уменьшается; одновременно увеличивается температура газа на выходе из испарителя, что вызывает соответствующее повышение давления на датчик клапана.

В результате давление в клапане смещает мембрану вниз, что приводит к открытию зазора для прохождения жидкого холодильного агента, увеличивая объем его поступления в испаритель.

Клапаны с внутренним выравниванием давления применяются в основном в установках малой мощности.

Внешнее выравнивание давлений в ТРВ

ТРВ с внешним выравниванием давления имеют подвод давления из испарителя посредством соответствующей линии (капиллярной трубки), которая отходит от него несколько ниже датчика клапана. Соответствующая схема показана на рисунке 14.4. Сохраняют силу все ранее упомянутые положения, за исключением того, что давление р₀в испарителе определяется при помощи капиллярной трубки.

Клапаны расширения с внешним выравниванием давления обычно применяются на агрегатах средней и большой мощности.

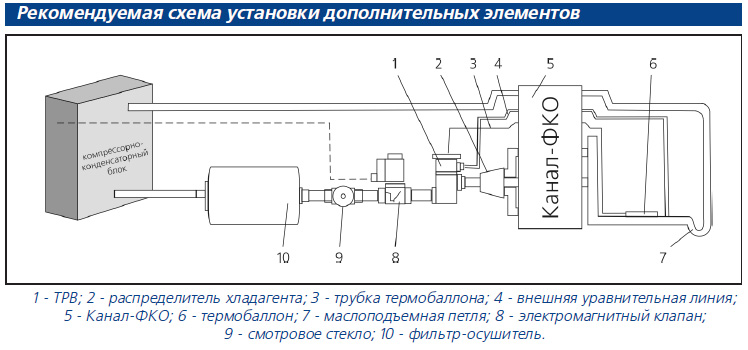

На рисунке 14.5 показана схема правильной установки клапана с соответствующей линией внешнего выравнивания давления; для сравнения на рисунке 14.6 приводится неправильное размещение компонентов: отвод давления линии выравнивания всегда должен производиться несколько ниже датчика клапана с верхней стороны горизонтальной трубки.

Перегрев газа на выходе

Терморегулирующий вентиль обеспечивает определенный перегрев газа на выходе из испарителя, необходимый для полного испарения возможно имеющихся капель несущей жидкости (жидкий холодильный агент не в коем случае не должен возвращаться в компрессор, поскольку способен вызвать серьезные неисправности). На рисунке 14.7 показана часть испарителя при нормальных условиях работы. Как можно заметить, смесь жидкость-пар, поступающая в испаритель в точке А, должна полностью испариться до точки Е.

Отсюда и до датчика клапана (точка F) происходит только перегрев газа. Перегрев заключается в повышении температуры газа выше температуры его насыщения (см. далее). Этот участок, то есть дополнительная поверхность испарителя не влияет на увеличение холодильного эффекта, но служит для защиты компрессора и устойчивого функционирования клапана.

Производительность

Производительность терморегулирующего вентиля определяется двумя компонентами:

1. прохождением жидкости, то есть массой жидкого холодильного агента, способного проходить через клапан в единицу времени;
2. холодильным эффектом, то есть количеством тепла, которое может аккумулировать холодильный агент из испарителя.

На производительность ТРВ и, как следствие, на прохождение жидкости и холодильный эффект влияют следующие факторы:

• падение давления на клапане;
• состояние холодильного агента;
• переохлаждение;
• калибровка клапана;
• температура испарения;
• термостатическая нагрузка.

Падение давления на клапане

Давление холодильного агента быстро уменьшается при прохождении через клапан, в результате чего часть быстро испаряется, препятствуя прохождению другой партии жидкости (рисунок 14.8).

Чем выше величина падения давления при прохождении через клапан, тем больше количество образуемого пара, наличие которого препятствует увеличению подачи, возрастающей при увеличении перепада давлений.

При большом падении давления в процессе прохождении холодильного агента через клапан уменьшается холодильный эффект, поскольку при этом испаряется большее количество жидкого холодильного агента.

Увеличение падения давления при прохождении через клапан повышает его производительность до определенного предела, после которого при любом повышении перепада давлений начинается снижение производительности (см. рисунок 14.9). Предельное значение перепада давлений, после превышения которого производительность клапана начинает снижаться, зависит от типа холодильного агента.

Состояние холодильного агента

Наличие пара на входе в клапан приводит к уменьшению его производительности, поскольку пар при равном весе занимает больший объем, чем жидкость, с вытекающим отсюда уменьшением объема прохождения жидкости.

Наличие пара может быть вызвано как отсутствием холодильного агента в контуре, так и высоким падением давления, ввиду чего на входе в клапан поддерживается значительно меньшее давление, чем давление в конденсаторе. Другой причиной может быть сильный перепад высот между конденсатором и терморегулирующим вентилем, в этом случае применяют метод переохлаждения жидкости.

Переохлаждение

Переохлаждение жидкого холодильного агента также повышает производительность терморегулирующего вентиля, это вызвано следующими причинами:

• при переохлаждении уменьшается объем жидкости, испаряющейся при прохождении через клапан, приводя к увеличению его проходимости;
• поскольку испаряется меньше жидкости, большее ее количество может еще испариться; в конечном счете происходит увеличение холодильного эффекта.

Перегрев

На рисунке 14.10 показана кривая, соответствующая изменению производительности клапана при изменении параметра перегрева.

Этот процесс, в зависимости от модели клапана и его производительности, может быть разбит на следующие этапы:

1. Статический перегрев. Речь идет о величине показателя перегрева, необходимого для компенсации давления пружины таким образом, что при дальнейшем повышении температуры клапан открывается.
2. Перегрев открытия клапана. Это значение показателя перегрева, при котором происходит смещение иглы клапана со своего ложа с открытием прохода для жидкости.
3. Реальный перегрев установки. Является суммой статического перегрева и перегрева открытия клапана; это реальный показатель перегрева, при котором клапан будет функционировать.

Значение перегрева установки выводится на основе разницы значений температуры испарения и температуры охлаждаемой жидкости: когда эта разница небольшая, лучшим способом рационального использования испарителя является выбор низкой температуры перегрева; при значительной разнице температур, необходимо обеспечить защиту от возможных возвратов жидкости, повышая в этих целях температуру перегрева.

Если терморегулирующий вентиль подобран правильно, при функционировании с номинальной мощностью он не должен полностью открываться; тем самым ТРВ будет иметь некоторый запас производительности, который будет задействован только при высоких значениях перегрева.

Калибровка ТРВ

При вращении регулировочного стержня по часовой стрелке давление пружины возрастает, что соответствует повышению показателя статического перегрева и понижению производительности клапана.

Температура испарения

Кривые «давление-температура» всех холодильных агентов при заданном увеличении температуры имеют более заметные колебания давления на участке высоких температур. Вследствие этого при низкой температуре испарения небольшое изменение температуре на датчике клапана приводит к незначительным колебаниям давления на верхней стороне диафрагмы: это приводит к меньшему открытию клапана и меньшим изменениям его проходимости.

Термостатический заряд

Показатели «давление-температура» различных термостатических зарядов имеют свои отличительные особенности: при одинаковом показателе перегрева не происходит одинакового открытия клапана при изменении типа заряда.

Функционирование при изменении нагрузки

В различных типах холодильных установок и установок для кондиционирования воздуха большой мощности, имеющих несколько компрессоров, имеется возможность снижать холодильную мощность при уменьшении нагрузки путем прогрессивного отключения работающих компрессоров и/или их отдельных цилиндров. К сожалению, производительность ТРВ не может быть так же легко изменена, поэтому при остановке компрессоров или их частичной дезактивации производительность клапана оказывается избыточной. В разумных пределах регулировка клапана возможна, и он по-прежнему в состоянии обеспечить необходимые параметры потока холодильного агента. Понятно также, что при функционировании с малой нагрузкой тщательной регулировки клапана не требуется, поскольку не весь испаритель оказывается задействованным, и опасности возврата жидкости не возникает. Предусмотреть заранее режим функционирования ТРВ, когда система работает на пониженном режиме, трудно ввиду множества факторов, влияющих на его работу. Ниже приводится перечень мер предосторожности, при соблюдении которых обеспечивается нормальное функционирования клапана даже при снижении нагрузки до 65%.

ТРВ следует подбирать таким образом, чтобы при максимальных нагрузках он оставался как можно более открытым. В частности, когда запланированный режим предусматривает в основном работу с пониженной нагрузкой, рекомендуется выбирать клапан с производительностью на 10—15% меньше максимальных рабочих параметров установки.

Производительность распределителя

При использовании распределителя рекомендуется подбирать его таким образом, чтобы производительность точно соответствовала производительности установки при полной нагрузке; это позволяет избежать излишне большой производительности при пониженных режимах работы компрессора.

Калибровка перегрева

Калибровка величины перегрева должна обеспечивать максимально большое допустимое при максимальной нагрузке значение перегрева.

В установке, где частичное снижении показателя нагрузки превышает 65% ее мощности, должны применяться другие меры, перечисленные ниже.

Два или более испарителей с одинаковыми параметрами

На рисунке 14.11 показаны два независимых испарителя, каждый из которых питается через собственный ТРВ с распределителем. На каждый испаритель приходится половина общей нагрузки.

Соленоидные клапаны соединены с устройством для понижения производительности компрессора таким образом, что один из них закрывается, при сокращении нагрузки на компрессор на 50%, отсекая один из терморегулирующих вентилей. Остающийся ТРВ обеспечивает поддержание производительности на требуемом уровне.

Такая же простая система применима к различным испарителям при различных уровнях частичного понижения производительности компрессора. Различные типы компрессоров могут подсоединяться параллельно или последовательно; в этом случае необходимо учитывать, что компрессоры, находящиеся первыми, будут испытывать более высокую нагрузку, чем последующие, поэтому производительность различных клапанов и распределителей должна быть отрегулирована с учетом этого.

Единичный испаритель

На рисунке 14.12 показана схема установки двух терморегулирующих вентилей и двух распределителей на одном испарителе.

Каждый контур испарителя имеет подвод двух трубок распределения, каждая из которых, в свою очередь, проходит через свой распределитель. Соленоидные клапаны управляются устройством регулировки частичной загрузки компрессора, как это было описано ранее.

Если ТРВ, соленоидный клапан и распределитель контура А выбираются таким образом, чтобы покрывать 67% общей производительности, а 33% общей максимальной нагрузки будет приходиться на контур В, при переключении соленоидных клапанов будут обеспечиваться рабочие параметры, приведенные в таблице 14.1.

Таблица 14.1. Последовательность переключения соленоидных клапанов при изменении тепловой нагрузки.

Тепловая нагрузка (%)	Клапан А	Клапан В	Использование установленных ТРВ (%)
100 83	Открыт	Открыт	100 83
67 50		Закрыт	100 75
33 16	Закрыт	Открыт	100 50

Техническое обслуживание о монтаж

Терморегулирующий вентиль должен устанавливаться как можно ближе ко входу в испаритель. Если применяется распределитель, рекомендуется монтировать его непосредственно на выходе ТРВ. Очень важно обеспечить правильное расположение термобаллона, от чего в некоторых случаях зависит хорошая или неудовлетворительная работа всей холодильной установки. Для того, чтобы клапан соответствующим образом регулировал прохождение холодильного агента, необходимо обеспечить хороший тепловой контакт между термобаллоном и трубой всасывания. Для этого термобаллон следует закрепить двумя скобами на чистом и ровном участке трубы. Рекомендуется устанавливать чувствительный элемент на горизонтальном участке трубы всасывания. Если невозможно избежать вертикального монтажа, это необходимо сделать таким образом, чтобы выход капиллярной трубки был направлен вверх.

При диаметре линии всасывания в 7/8″ (22 мм) или более, температура по периметру окружности трубы может заметно разниться. В связи с этим следует размещать термобаллон в точке окружности трубы, соответствующей значениям 16 и 20 ч на часовом циферблате (см. рисунок 14.13). Когда компрессор расположен над испарителем, рекомендуется производить подсоединение линии всасывания, как это показано на рисунке 14.14. На выходе из испарителя должен располагаться горизонтальный участок трубы, на котором крепится термобаллон; сразу за ним должен быть установлен сифон-накопитель для сбора возможно присутствующей жидкости и возможно имеющегося масла, циркулирующего по установке.

Установки с несколькими испарителями

Когда компрессор расположен под испарителем, необходимо выше испарителя установить накопитель для предотвращения возврата жидкости, возвращающейся под действием гравитации в компрессор. На установках с несколькими испарителями трубы всасывания должны располагаться таким образом, чтобы не допускать воздействия одного ТРВ на датчик другого. Пример правильного расположения труб показан на рисунке 14.15. В этом случае не допускается воздействие одного контура на другой и обеспечивается хороший режим функционирования и регулировки каждого ТРВ.

Подсоединение устройства внешнего выравнивания давления

Клапаны с внешним выравниванием давления могут функционировать только при обеспечении такого подсоединения. Штуцер соединения устройства для выравнивания давления (эквалайзера) должен располагаться на трубе всасывания через несколько сантиметров после термобаллона, как уже было показано на рисунке 14.12.

Регулировка клапана

Каждый терморегулирующий вентиль перед поставкой калибруется на заводе-изготовителе. Эта калибровка является правильной и в большинстве случаев не требует переналадки. Однако при наличии особых условий или при определенных типах применения клапана возможно изменение его калибровки для того, чтобы обеспечить желаемые показатели перегрева.

Во многих видах ТРВ отсутствует возможность регулировки: они калибруются на заводе-изготовителе, и показатель их перегрева не может быть изменен. Часто нерегулируемые клапаны являются модификациями обычных с фиксированным давлением пружины. Имеются приспособления, позволяющие регулировать и такие виды клапанов, но такая необходимость возникает редко.

Если надо понизить величину перегрева, следует вращать стержень регулировки клапана против часовой стрелки, для увеличения — по часовой стрелке. При изменении калибровки клапана для предотвращения ошибок калибровки не рекомендуется делать более одного оборота стержня регулировки за один раз и подождать по крайней мере тридцать минут, прежде чем производить новую коррекцию.

Общим правилом является то, что величина перегрева зависит от разницы температур между испарителем и охлаждаемым веществом. При очень больших значениях разницы этих температур, как в случае установок для кондиционирования воздуха, перегрев может достигать 10°С без излишнего снижения производительности испарителя. Для низкотемпературных холодильных установок, где разница между температурой испарения и температурой охлаждаемого вещества незначительна, показатель перегрева может уменьшаться до 5°С для того, чтобы максимально использовать площадь поверхности испарителя.

Определение величины перегрева

Определить величину перегрева возможно, выполнив перечисленные ниже операции. Разница между температурой на входе в испаритель и температурой на выходе из испарителя не позволяет получить точное значение перегрева, поэтому этот метод не рекомендуется использовать, так как падение давления в испарителе приводит к погрешностям в определении величины перегрева.

1. Измерить температуру всасывания в месте установки термобаллона.
2. Измерить манометром давление у всасывающего вентиля компрессора.
3. По значению давления, полученному выше, определяют температуру насыщения, используя таблицу соотношения между температурой и давлением хладагента (в большинстве случаев потерями давления в трубопроводе всасывания можно пренебречь ввиду их малости).
4. Вычесть значение температуры в пункте 3 из значения температуры в пункте 1. Полученная разница является температурой перегрева.

Как работает холодильник? | Как работает холодильник

Как работает холодильник – базовое обучение

Вы когда-нибудь задумывались, как работает ваш холодильник? Посмотрите видео или прочитайте ниже, чтобы узнать об основах охлаждения, ознакомиться с основными компонентами холодильника и узнать, что происходит с хладагентом, когда он перемещается по системе холодильника.

Что делает холодильник

Чтобы продукты оставались свежими, в непосредственной близости должна поддерживаться низкая температура, чтобы уменьшить скорость размножения вредных бактерий. Холодильник работает для передачи тепла изнутри наружу, поэтому он кажется теплым, если вы положите руку на заднюю часть холодильника рядом с металлическими трубами — вы узнаете, как это работает, немного позже.

Каковы основные компоненты холодильника?

Как работает холодильная система

Холодильники работают, заставляя циркулирующий внутри них хладагент переходить из жидкого состояния в газообразное. Этот процесс, называемый испарением, охлаждает окружающее пространство и производит желаемый эффект. Вы можете проверить этот процесс на себе, взяв немного алкоголя и нанеся одну-две капли на кожу. Когда он испарится, вы должны почувствовать холодок — тот же основной принцип дает нам безопасное хранение продуктов.

Чтобы начать процесс испарения и превратить хладагент из жидкого в газообразное, необходимо уменьшить давление хладагента через выпускное отверстие, называемое капиллярной трубкой. Эффект подобен тому, что происходит, когда вы используете аэрозольный продукт, такой как лак для волос. Содержимое аэрозольного баллончика — это сторона давления/жидкости, выходное отверстие — капиллярная трубка, а открытое пространство — испаритель. Когда вы выпускаете содержимое в открытое пространство с более низким давлением, оно превращается из жидкости в газ.

Чтобы поддерживать работу холодильника, необходимо иметь возможность возвращать газообразный хладагент в жидкое состояние, поэтому газ необходимо снова сжимать до более высокого давления и температуры. Здесь на помощь приходит компрессор. Как упоминалось ранее, компрессор обеспечивает такой же эффект, как велосипедный насос. Вы можете почувствовать увеличение тепла в насосе, когда вы качаете и сжимаете воздух.

После того, как компрессор выполнил свою работу, газ должен быть под высоким давлением и горячим. Его необходимо охлаждать в конденсаторе, установленном на задней стенке холодильника, чтобы его содержимое могло охлаждаться окружающим воздухом. Когда газ охлаждается внутри конденсатора (все еще под высоким давлением), он снова превращается в жидкость.

Затем жидкий хладагент циркулирует обратно в испаритель, где процесс начинается заново.

Как работает холодильник – базовое обучение

Вы когда-нибудь задумывались, как работает ваш холодильник? Изучите основы холодильного оборудования, ознакомьтесь с основными компонентами холодильника и узнайте, что происходит с хладагентом при его перемещении по холодильным системам.

Узнайте, как работает холодильник

Принцип работы холодильников – Как работают холодильники?

Прежде чем мы научились искусственно охлаждать нашу еду и места, где мы живем, мы использовали естественные способы снижения температуры. Зимой мы собирали лед из рек и озер и помещали его в ледяные домики до тех пор, пока он не понадобится летом. Затем, В 1755 году шотландский профессор Уильям Каллен показал эксперимент, который медленно, но верно изменит мир.

Каллен осуществил современную версию древнего метода искусственного охлаждения, известного древним индийцам и египтянам, — охлаждение испарением. Он использовал насос для создания частичного вакуума в емкости, где находился диэтиловый эфир. Это дало диэтиловому эфиру более низкую температуру кипения, и он закипел. Потому что это начало для кипения ему нужна была энергия для испарения, поэтому он начал поглощать тепло из окружающего воздуха, снижая температуру воздуха. Он даже произвел небольшое количество льда. Так родилось искусственное охлаждение. Это было непрактично и не могло использоваться для охлаждения продуктов, но это было только начало. Другие усовершенствовали метод и, после многих экспериментов, патентов и промышленных моделей, в 19Было введено 15 практичных бытовых холодильников.

Холодильник — это, по сути, тепловой двигатель, в котором работа над хладагентом выполняется, чтобы он мог собирать энергию из холодного региона; доставить его в область более высоких температур и тем самым охлаждая холодную область еще больше.

Основными элементами холодильника являются компрессор, который подключается к внешнему, более горячая система трубопроводов (называемая змеевиками конденсатора), которая соединяется с расширительным клапаном, который соединяется с внутренней, более холодной системой трубопроводов (испаритель катушки), который соединен обратно с компрессором. Все они содержат хладагент, а змеевики испарителя помещены в теплоизолированную «коробку», роль которой заключается в том, чтобы держать его внутри холодным.

Хладагент «запускается» как газ (помните — это цикл) в компрессоре, который повышает давление, нагревая газ. Сжатый газ проходит через змеевики конденсатора (внешние), на задней стенке холодильника, которые сделаны так, что газ потеряет в них высокую температуру и начнет превращаться в жидкость потому что он находится под высоким давлением. Жидкий хладагент поступает к расширительному клапану. Поскольку это цикл, между клапаном и компрессором область низкого давления – компрессор втягивает жидкий хладагент из расширительного клапана в змеевики испарителя.
