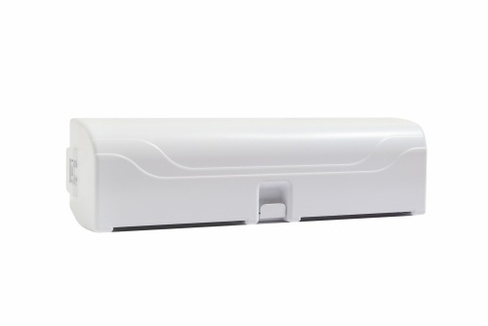

Приточный клапан Домвент

Вентиляционный клапан Домвент является пассивным устройством и работает за счет исправно работающей естественной или принудительной вытяжки в помещении. Необходимо учесть, что для свободного движения воздуха по помещению, на пути до вытяжки не должно быть герметичных препятствий.

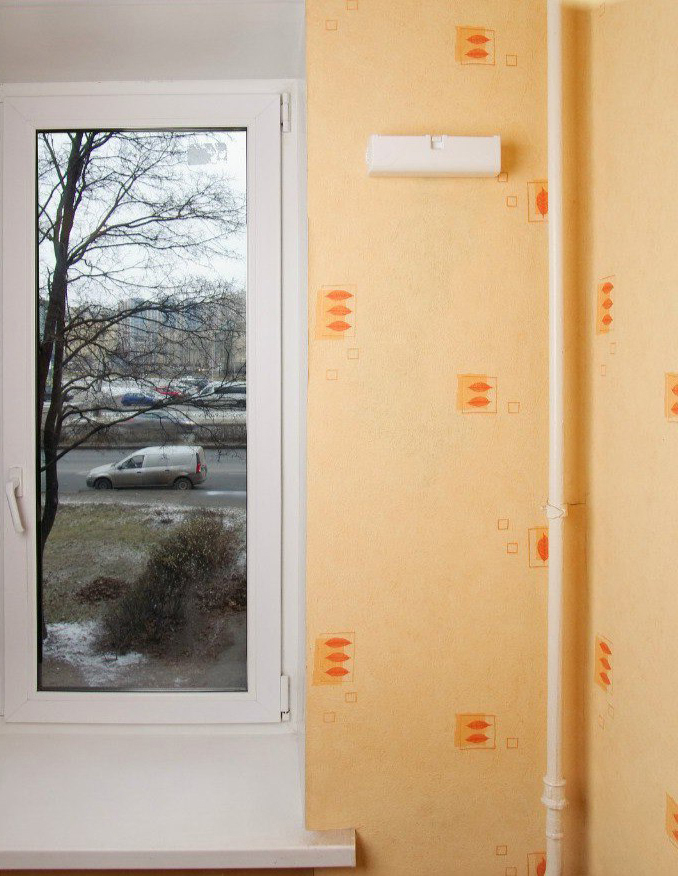

Клапан Домвент устанавливается прямо над батареей отопления как можно ближе к краю – так, чтобы направление приточного воздуха попадало на середину батареи. При этом расстояние от выходного отверстия до края батареи должно быть не менее 15 см. Также возможна установка вплотную к радиатору с направлением потока воздуха на радиатор.

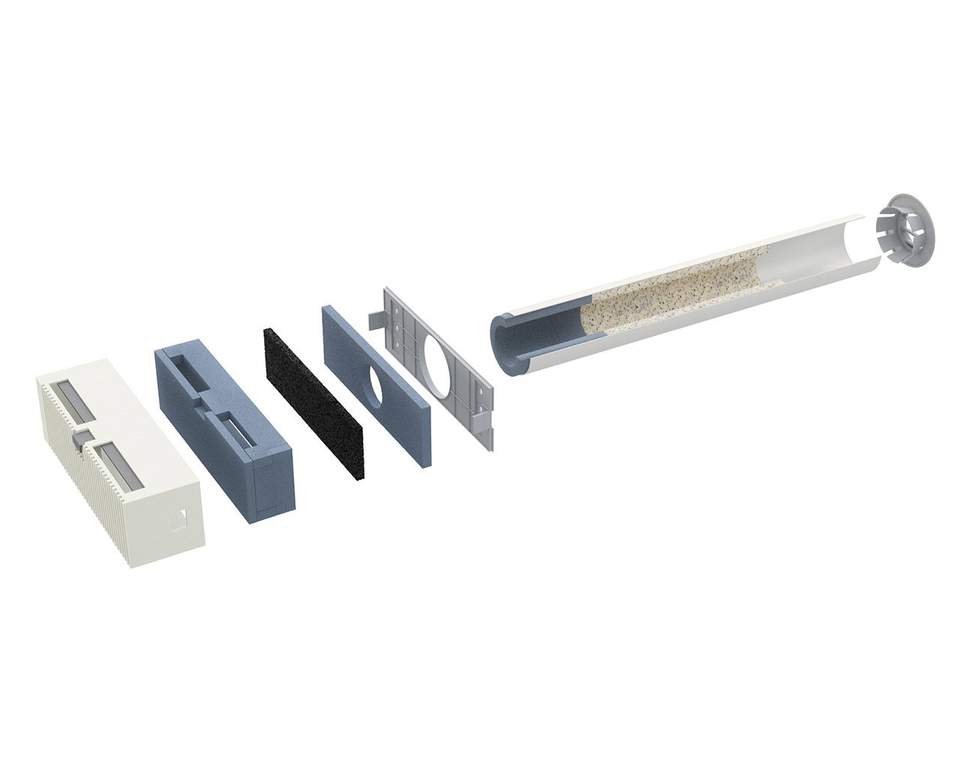

Свежий воздух входит через наружную решетку, проходит по теплоизолированной пластиковой трубе и попадает в помещение. При этом происходит грубая фильтрация поступаемого воздуха, поглощается уличный шум, и благодаря лабиринту, расположенному внутри клапана, понижается скорость воздушного потока. Затем воздух попадает на радиатор отопления, где нагревается до температуры близкой к комнатной.

Перепад давления, Па	Скорость воздуха, м/с	Расход воздуха, м³/ч
50	5,20	21,15
100	8,70	35,39
150	9,20	37,43
200	10,00	40,68
250	11,20	45,56
300	12,20	49,63

Какой клапан выбрать – сравнительные характеристики.

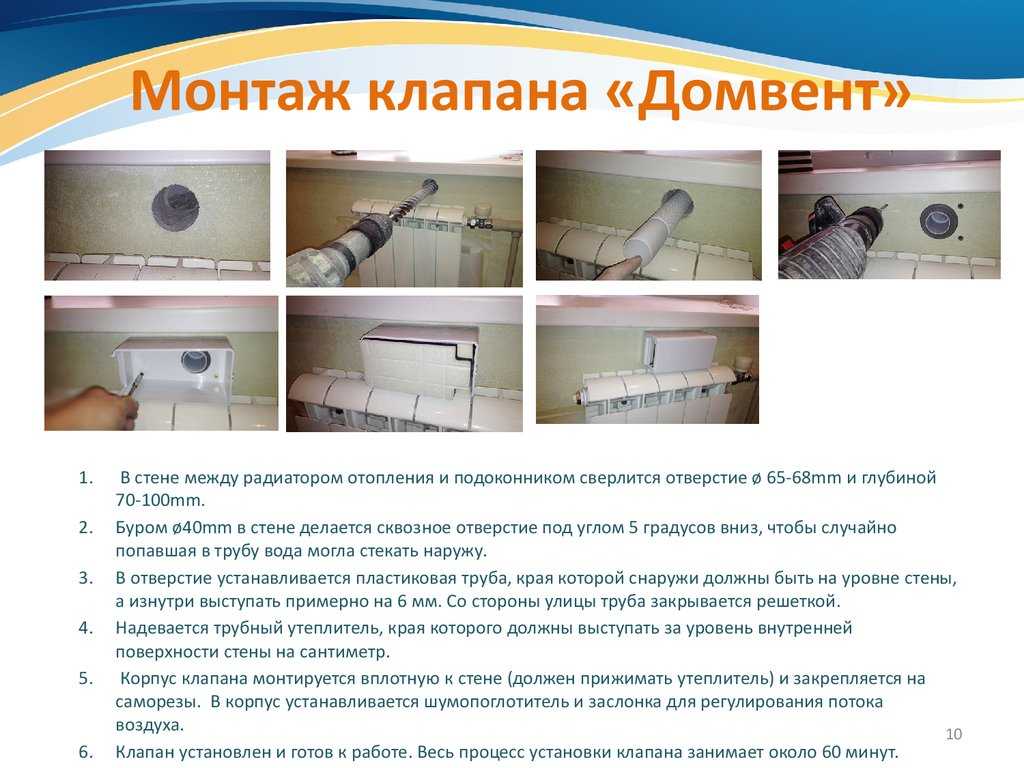

Монтаж
В стене между радиатором отопления и подоконником сверлится отверстие ø 65-68mm и глубиной 70-100mm под трубный утеплитель.
Буром ø40mm в стене делается сквозное отверстие под углом 5 градусов вниз, чтобы случайно попавшая в трубу вода могла стекать наружу.
В отверстие устанавливается пластиковая труба, края которой снаружи должны быть на уровне стены, а изнутри выступать примерно на 6 мм. Со стороны улицы труба закрывается решеткой.
Надевается трубный утеплитель, края которого должны выступать за уровень внутренней поверхности стены на сантиметр. Делается разметка для крепления корпуса так, чтобы труба располагалась по центру отверстия, и подготавливаются крепежные отверстия.
Корпус клапана монтируется вплотную к стене (должен прижимать утеплитель) и закрепляется на саморезы.
В корпус устанавливается шумопоглотитель и заслонка для регулирования потока воздуха.
Клапан установлен и готов к работе. Весь процесс установки клапана занимает около 60 минут.
Обслуживание клапана
Стеновой приточный клапан не требует смены фильтра. Для того, чтобы его очистить раз в полгода с корпуса снимается крышка, шумопоглотитель вынимается и тщательно вытряхивается, а при сильном загрязнении — промывается под небольшим напором воды и просушивается. После этого фильтр вставляется на место, клапан закрывается крышкой. Приспособление вновь готово к эксплуатации.
Следует отметить, что клапан будет работать на высоком, качественном уровне только в том случае, если в помещении:
правильно функционирует естественная или принудительная вытяжная вентиляция;
обеспечено свободное движение воздуха между комнатами дома, квартиры или офиса (отсутствуют межкомнатные двери с герметичным притвором). Если это правило нарушено, необходимо установить на дверях вентиляционные решетки либо создать двухсантиметровые щели между дверным полотном и полом.

Документация
Паспорт Клапана Домвент
Монтаж Клапана Домвент
О производителе ООО «Домашняя вентиляция» занимается разработкой и производством систем домашней вентиляции для домов и квартир с 2008 года. В мае 2010 года в г. Санкт – Петербурге была зарегистрирована компания ООО «Домашняя вентиляция» (сокращенно ООО «Домвент») для организации массового производства вентклапанов и сопутствующих изделий.
В 2011 году запущены в производство стеновой вентклапан ДОМВЕНТ и дверной вентклапан ДВЕРВЕНТ. Все изделия прошли необходимые испытания и сертификацию. Проектировщики используют клапаны «Домвент» при строительстве как загородных домов, так и целых жилых кварталов.

Наличие управления на корпусе прибора Нет
Срок гарантии на монтаж (лет) 5
Срок гарантии на прибор 24 месяца
Датчик влажности Нет
Наличие клапана Да, ручной
Диаметр воздуховодов, мм 68
Защита от конденсата Есть
Защита от обмерзания Обеспечивается за счёт выбора места установки (над батареей отопления)
Климат-контроль Нет
Размещение Внутреннее
Датчик уровня СО2 Нет
Материал корпуса Пластик
Датчик качества воздуха Нет
Пульт ДУ Нет
Таймер Нет
Толщина стены (min. .max), мм 10..2000
Индикация замены фильтра Нет
Бренд Домвент
Допустимая t уличного воздуха (min..max), С -40. .+80
Фильтрация пыльцы Нет
Угольный фильтр Нет
Наличие фотокалитического фильтра Нет
Фильтрация пыли Да
Фильтрация вредных газов Нет
Макс. площадь помещения, м2 16
Производительность (приток), м3/час 0..13, зависит от перепада давления
Вид Клапан
Страна производства Россия
Рекуперация Нет
Защита от аллергенов Нет
Наличие Снят с производства
Название модели на русском Стеновой клапан Домвент
Синхронизация с другими устройствами Нет
Наличие дисплея Нет
Нагреватель Нет
Датчик CO (угарный газ) Нет
Ионизатор Нет
Генератор отрицательных ионов Нет
УФ лампа Нет
Арома капсула Нет
Оставьте отзыв об этом товаре первым!
ООО «Домашняя вентиляция» занимается разработкой и производством систем домашней вентиляции для домов и квартир с 2008 года.
Затрудняетесь с выбором? Позвоните нам прямо сейчас по телефону 8 (495) 190-74-06, и наш консультант поможет Вам подобрать оптимальный прибор!
Вентиляционные клапаны для домашней вентиляции помещений от компании “Домашняя вентиляция”
Вентиляционные клапаны для домашней вентиляции помещений от компании “Домашняя вентиляция”
Что мы предлагаем для вентиляции помещений
Производственная компания «Домвент» с 2010 года занимается производством и установкой систем естественной вентиляции помещений.
Мы выпускаем приточные вентклапаны под брендом Norvind. Они устанавливаются в квартирах и загородных домах. Каждый клапан – это наша уникальная разработка. Все товары прошли сертификацию и запатентованы.
Продукцию компании можно купить по всей РФ и в странах СНГ. Мы реализуем надежные и простые решения.
Наши преимущества:
Наши системы работают в любом климате
Сохраняют свой функционал в температурном диапазоне от -50 до +80
Свежий воздух круглый год
Неважно какое время года за окном, дома всегда тихо и комфортно
Идеально для любых зданий
Вы можете поставить Norvind в квартиру, загородный дом или офис
Простая установка
Весь процесс занимает не более 40 минут
Гарантия высокого качества
Товар сертифицирован, технологии запатентованы
Каталог

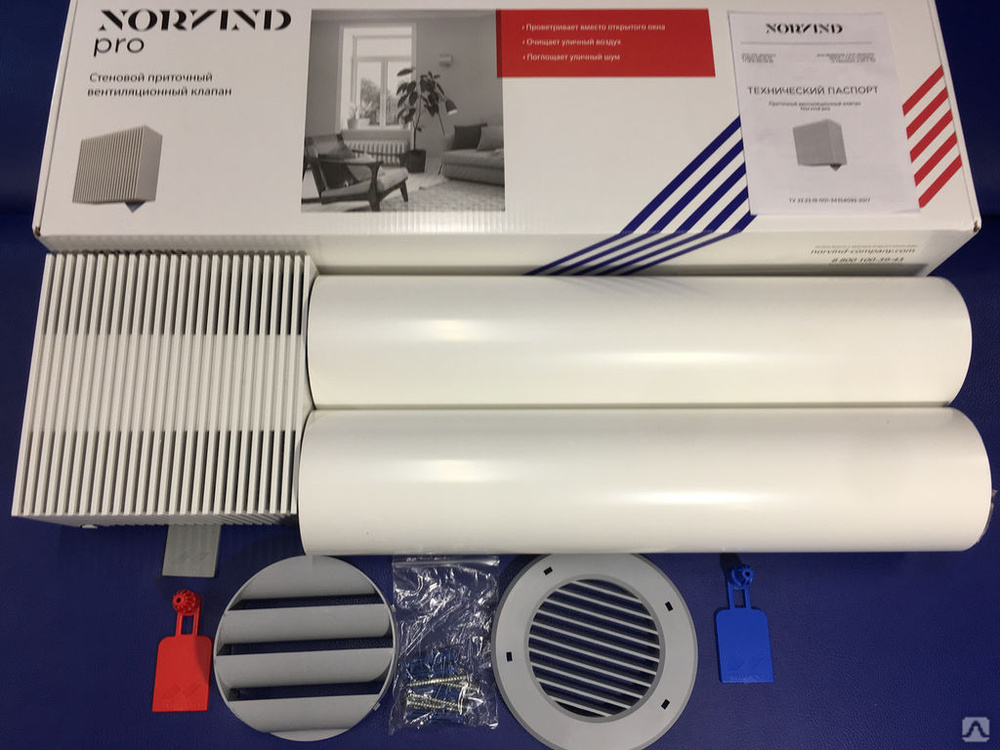

Norvind pro Стеновой приточный клапан
