Проектирование котельных установок в Барнауле

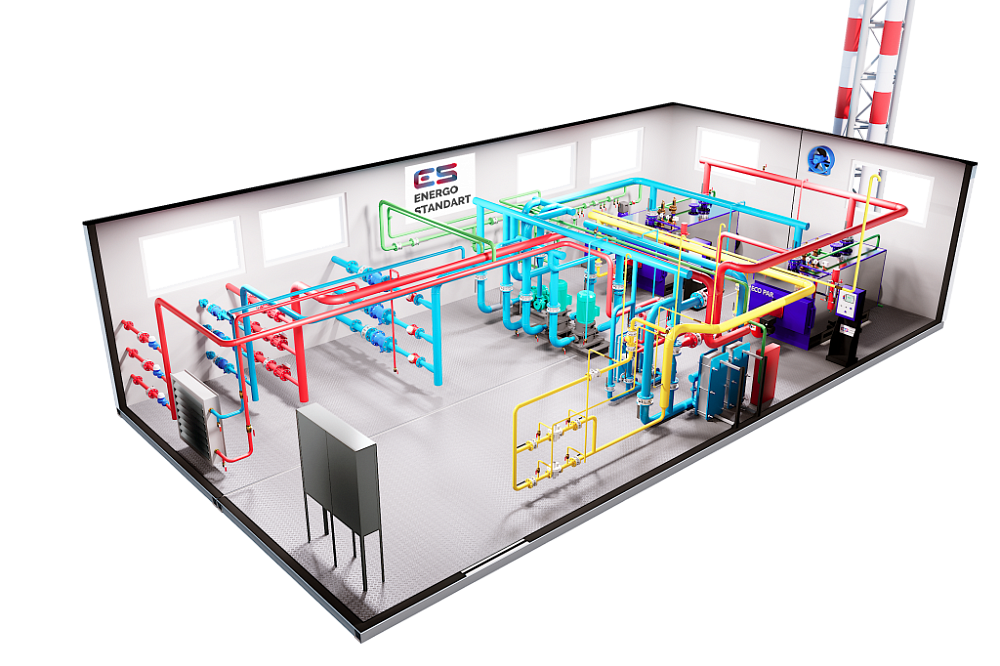

Проектирование котельных установок и котельного оборудования

Компания «ПРОМКОТЛОСНАБ» предлагает полный комплекс работ по проектированию котельного оборудования, котельных ячеек, стационарных и модульных котельных. Проектирование выполняется опытными аттестованными специалистами с учетом всех действующих нормативных документов и отличается индивидуальным подходом к нуждам каждого клиента и учетом всех его потребностей и пожеланий. В организации постоянно обновляется нормативно-техническая база. При необходимости проектировщики выезжают на объект, участвуют в сборе исходных данных, а также проводят все необходимые замеры для корректного выполнения проекта и оказывают всю необходимую техническую поддержку для составления Технического задания на проектирование котельной.

Выполнение проектных работ в полном объеме, в том числе:

Пояснительная записка с расчетами.
Архитектурно – строительная часть.
Конструкции металлические, включая проект дымовой трубы и наружных газоходов, деаэраторной площадки.

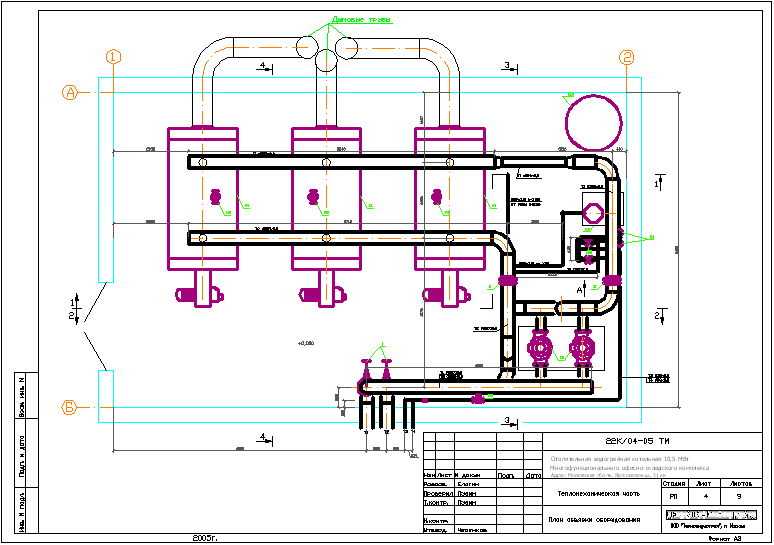

Тепломеханические решения, включая химводоподготовку котельной.
Отопление и вентиляция котельной.
Водоснабжение и канализация котельной.
КИП и Автоматика, включая щиты.
Электроснабжение, освещение, молниезащита и заземление котельной.
Системы связи, противопожарная и охранная сигнализации.
Диспетчеризация котельной.
Газоснабжение внутреннее.
Топливоснабжение внутреннее.
Топливное хозяйство котельной (склад жидкого, твердого и биотоплива, ГРП и ГРУ).
Согласование проекта.

Заказывая проектирование котельных установок и проектирование котельного оборудования в компании «ПРОМКОТЛОСНАБ», Вы получаете качественно разработанный проект профессиональной командой опытных инженеров.

Ход работы:

Этап 1: Проработка, составление и утверждение технического задания для проведения работ по проектированию, подготовка, сбор и получение всех необходимых исходных данных для начала проектирования.

Этап 2: Заключение договора на проектные работы.

Этап 3: Выполнение проектных работ согласно техническому заданию в полной взаимосвязи с заказчиком.

Этап 4: Согласование принимаемых проектных и технических решений.

Этап 5: Согласование проектной документации во всех инстанциях, надзорных органах, получение положительного заключения экспертиз проектной документации.

Этап 6: Сдача заказчику полностью согласованного и готового к реализации проекта.

Итог:

Помощь и консультирование в течении всего процесса проектирования.
Качественно выполненные проектные работы.
Оптимизированные сроки подачи пакета документации в согласующие инстанции и согласования проекта.
Прохождение экспертизы проектной документации.
Готовый к внедрению комплект созданной проектной документации.

Мы гарантируем качество

и нужный результат!

«ПРОМКОТЛОСНАБ» – одна из крупных компаний в котлостроении, производитель современного котельного оборудования малой и средней мощности, с полным циклом производства оборудования. Мы специализируемся на выполнении комплекса работ и услуг по проектированию, изготовлению, поставке, монтажу, пусконаладочным работам и инжинирингу объектов теплоснабжения. Специфика котельной отрасли и климата нашей страны мотивирует нас производить надежное энергетическое оборудование, от которого зависит уют и комфорт наших клиентов. Непрерывная работа над повышением надежности нашего котельного оборудования посредством разработки новых продуктов, модернизации производимого оборудования, контроля качества продукта на всех этапах производства, начиная с входного контроля материалов и заканчивая проведением испытаний готового изделия (гидравлические испытания, контроль сварных швов, контроль балансировки рабочих колес ТДМ и другие) в лаборатории неразрушающего контроля качества и службой ОТК гарантирует нашим клиентам, что наше котельное оборудование позволит безаварийно проходить отопительные сезоны.

Задать вопрос

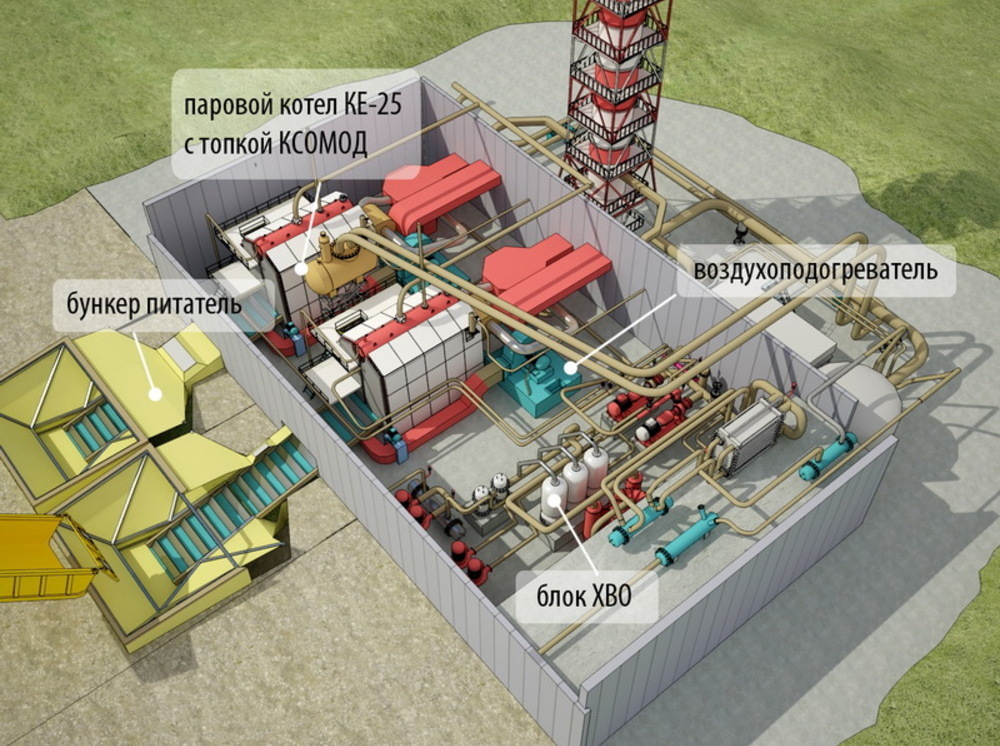

Проектирование котельных для промышленных нужд

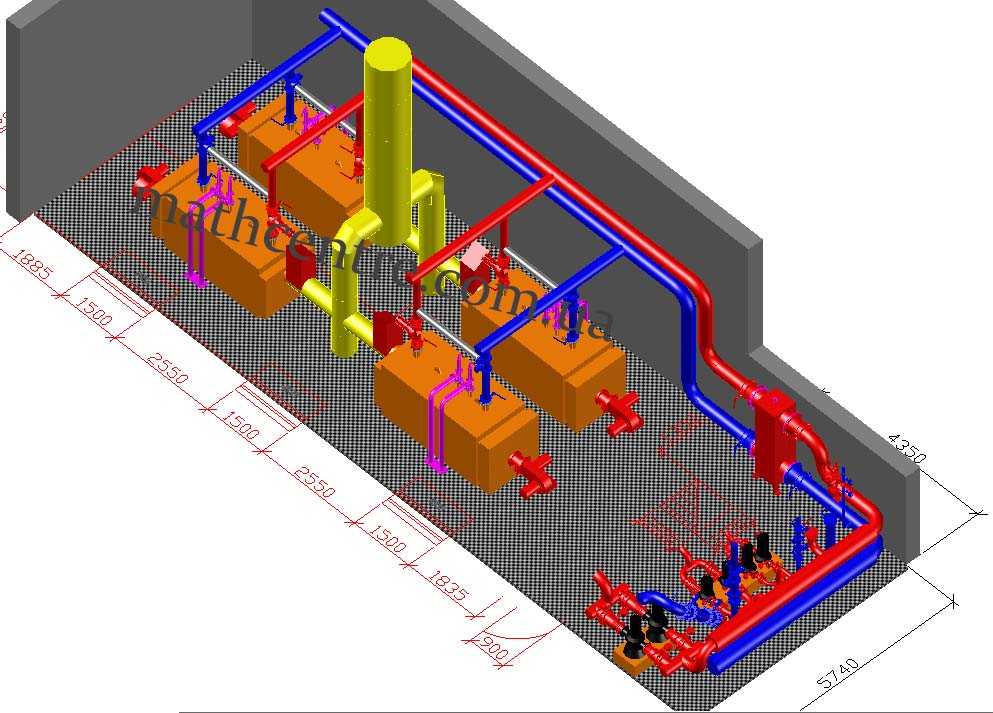

Невысокая стоимость данного энергоресурса, относительно других видов топлива, обусловила популярность котельных установок, проектирование которых подразумевает выполнение следующих технологических этапов проектирования: •сбор первичной информации: назначение и планируемая мощность котельной; особенности промышленных потребителей, для нужд которых строится котельная; тепловая нагрузка на котельную; общая площадь объекта и каждого помещения по отдельности для строительства котельной в существующем здании; изучение территории Заказчика для определения возможных мест строительства новой котельной; •тепловые расчёты: определение требуемой мощности котельной установки; подбор основного оборудования для котельной; •техническое Задание для проектирования: оказание помощи Заказчику в разработке Технического Задания; •разработка технических чертежей: разработка в соответствии с ГОСТ Р 21.

1101-2013; •пояснительная записка: подробное разъяснение порядка действий в процессе строительства; описание работы технических устройств и их характеристики, а также пояснение чертежей и указания по монтажу для реализации проектных решений; •согласование проекта с Заказчиком: согласование схем теплоснабжения и основного оборудования котельной; согласование проектных решений по окончанию проектирования; •окончательное согласование проекта с надзорными органами; •проведение экспертизы проекта в специализированной организации; •передача согласованной проектной документации и экспертизы проекта Заказчику.

База нормативных документов, на основании которых выполняется проектирование котельных, а также согласование проектов с надзорными органами:

ГОСТ Р 21.1101-2013 – определяет основные требования к оформлению разделов проектной и рабочей документации;
ГОСТ 21.609-2014 – определяет правильность оформления рабочей документации раздела «Газоснабжение внутреннее»;
ГОСТ Р 53865-2010 – содержит основные термины и определения в области газораспределительных систем;
№ 116-ФЗ – определяет основы обеспечения безопасной эксплуатации опасных производственных объектов и направлен на предупреждение аварий на них;
СП 89. 13330.2016 СНиП II-35-76 «Котельные установки» – устанавливает требования к проектированию, строительству, реконструкции, капитальному ремонту, расширению и техническому перевооружению котельных;
СП 62.13330.2011 – устанавливает нормы и правила проектирования, строительства, реконструкции, капитального ремонта, расширения и технического перевооружения сетей газораспределения, газопотребления;
СП 42-102-2004 – распространяется на проектирование и строительство новых наружных газопроводов из стальных труб и внутренних газопроводов из стальных и медных труб;
ПУЭ (издания 6,7) – требования к устройству электрической части котельных.

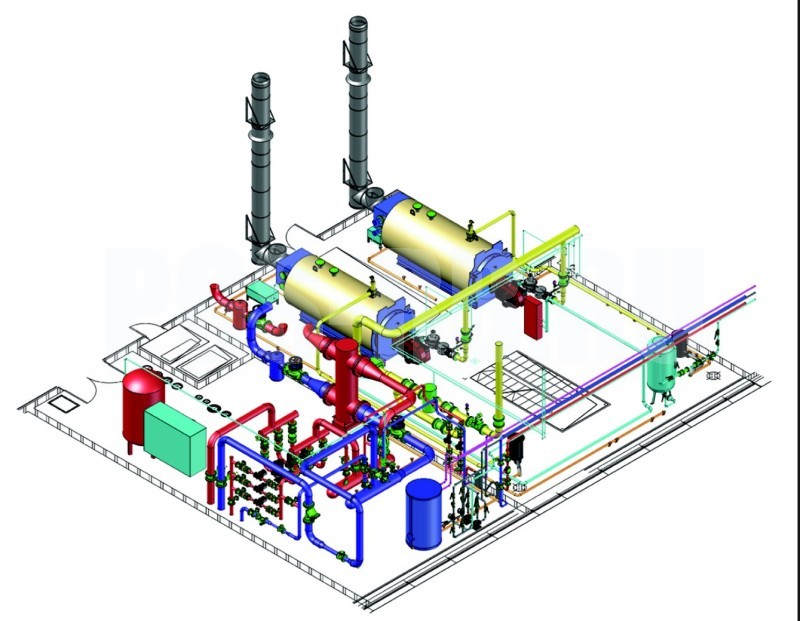

Подбор оборудования в проектной документации и проведение расчетов осуществляется в индивидуальном порядке, при этом Заказчик передаёт Исполнителю полную информационную базу, которая позволит более точно провести расчёт всех узлов и элементов для газовой котельной.

Факторы, влияющие на окончательную стоимость проектной документации:

Разработка проекта газовой котельной является сложным техническим решением, которое требует грамотного и профессионального подхода, учитывающего специфику объекта для промышленного производства.

Стоимость всего комплекса работ включает в себя следующие аспекты:

• разработка Технического Задания в зависимости от мощности котельной установки: 100 ÷ 500 кВт; 500 кВт ÷ 1 МВт; свыше 1 МВт;

• сложность разработки проектной документации, в том числе подбора оборудования и исследования земельного участка для предполагаемого строительства;

• проведение согласований проекта с надзорными органами.

Окончательная цена формируется на основании различных факторов, которые зависят от поставленных Заказчиком задач. После проведения предварительных расчётов разрабатывается Коммерческое предложение (КП), в котором определяется цена выполнения проектных работ. На основании КП заключается Договор, согласно которому ведутся работы по проектированию промышленных котельных.

Правильное проектирование котла | Консультации

Цели обучения

Изучить процесс выбора подходящей котельной системы.
Понимание различных компонентов котельной системы.
Ознакомьтесь с нормами и стандартами, регулирующими конструкцию и технические характеристики котла.

Котлы передают тепло жидкости, как правило, посредством сгорания. Наиболее широко используемые котлы сжигают топливо для нагрева воды. Эта нагретая вода подается по трубам жильцам здания, которые затем используют тепловую энергию. Горячая вода используется для обогрева зданий или технологических процессов.

Котлы также можно использовать для создания пара. Пар можно использовать так же, как горячую воду, и использовать в качестве источника энергии для питания оборудования, такого как электрические генераторы, насосы и чиллеры. Пар также используется для увлажнения зданий.

Тепло пара и горячей воды можно использовать в специализированных процессах, таких как абсорбционные охладители, стерилизаторы и дистилляторы.

Чтобы правильно спроектировать котельную систему, необходимо иметь представление о правильном выборе оборудования и материалов, а также о функционировании системы.

Процесс выбора котла

Чтобы определить размер системы, необходимо учитывать максимальную нагрузку. Это включает в себя общую нагрузку всех подключенных систем, потери, разнообразие и т. д. Кроме того, котельная система вряд ли будет использоваться на полную мощность все время, поэтому диапазон регулирования котла должен быть соответствующим, чтобы котел не закорачивал. цикл.

Помимо характеристик котла, для выбора наилучшей системы необходимы другие параметры. Ограничения по пространству, назначение пространства, требования к избыточности и другие факторы влияют на процесс проектирования.

Лучшая котельная система может включать в себя несколько меньших котлов для обработки нагрузки вместо одного большего. Несколько небольших котлов имеют ряд преимуществ по сравнению с одним большим блоком. Диапазон регулирования может быть больше, поскольку диапазон регулирования самого маленького котла в системе диктует диапазон изменения общей установленной мощности. Несколько небольших котлов обеспечивают большую надежность по сравнению с одним большим блоком; выход из строя одного меньшего блока не оставит систему без тепла. В системах с большими сезонными изменениями нагрузки летом несколько котлов меньшего размера могут быть отключены, что снижает потери в режиме ожидания.

Важным отличием типа котла является то, считается ли он коммерческим или жилым. Это приводит к другому коду и стандартным требованиям. Согласно Справочнику по системам и оборудованию ASHRAE HVAC, системы можно классифицировать как жилые или коммерческие. Для коммерческого котла требуется входная мощность 300 000 БТЕ/час или больше. Для бытового котла требуется менее 300 000 БТЕ/час.

Энергия теряется в процессе передачи тепла котлом воде. Эта потеря энергии определяет КПД котла. КПД котла можно определить несколькими способами. Наиболее распространенные включают эффективность сгорания, тепловую эффективность и сезонную эффективность.

Эффективность сгорания обычно составляет от 76% до 86% для неконденсационных котлов и от 88% до 95% для конденсационных котлов. Этот рейтинг определяется путем вычитания потерь дымовой трубы из входных данных и деления этого значения на входные данные, как показано ниже:

Эффективность сгорания = Вводимая энергия – Энергия потерь в дымовых трубах / Вводимая энергия

Термическая эффективность должна быть определена в лаборатории настройка для точного результата. Это значение рассчитывается путем измерения общей выходной энергии (пара или воды, выходящей из котла), деленной на потребляемую энергию, как показано:

Тепловой КПД = Общий выход энергии/Потребляемая энергия

Сезонный КПД показывает фактическую эффективность котла при переменной нагрузке, как показано:

Сезонный КПД = Сезонный выход энергии/Сезонный расход энергии

2

Эта эффективность важна, потому что маловероятно, что котельная система будет работать на максимальной мощности. Этот рейтинг дает более точное представление о производительности котла при более реалистичном спросе.

Эти показатели эффективности не обязательно обеспечиваются производителями котлов. Стандартные и кодовые требования подробно описывают, какой тип эффективности оборудования одобрен или указан соответствующим агентством по листингу, таким как Институт кондиционирования воздуха, отопления и охлаждения или AHRI.

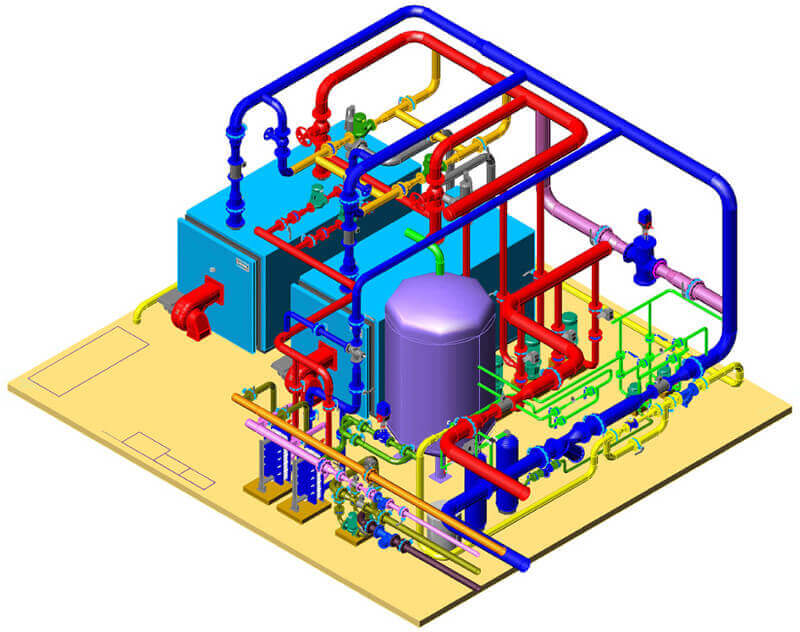

Рисунок 1: Для правильного проектирования котельной системы необходимо понимание правильного выбора оборудования и материалов, а также функционирования системы. Предоставлено: CDM Smith

Типы котлов

Существует два распространенных типа котлов: водогрейные и паровые. Обе системы нуждаются в источнике энергии для нагрева воды. Основное различие между ними заключается в температуре, до которой они нагревают воду.

Водогрейные котлы нагревают воду до заданного значения ниже температуры кипения. Эта вода поступает по трубопроводу к конечным потребителям энергии, поставляемой котлами.

Паровые котлы нагревают воду до точки кипения для производства пара. Затем пар поступает по трубопроводу к потребителям тепла. Пар конденсируется и, как и в случае с водогрейными котлами, более холодная вода возвращается к котлам, чтобы начать процесс заново.

Пар имеет преимущество перед водогрейными котлами, потому что скрытая теплота испарения требует гораздо меньшего массового расхода, чем вода, для доставки равного количества тепла. Следовательно, требуемые насосы и трубопроводы намного меньше, чем система горячего водоснабжения с такой же теплопроизводительностью. И наоборот, утечка в паровой системе приводит к гораздо большим потерям энергии, чем в системе горячего водоснабжения.

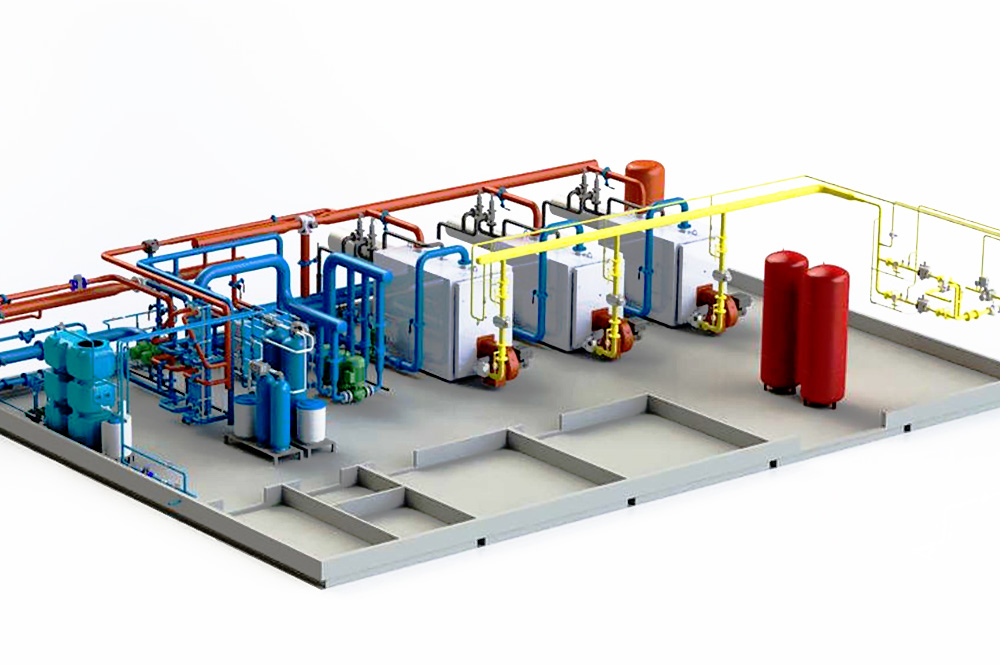

Компоненты котельной системы

Котельная система состоит из котла, системы управления котлом, горелки и вспомогательного оборудования, которое обеспечивает циркуляцию горячей воды и выделение тепла в помещения.

Бойлер: Бойлеры обычно представляют собой сосуд высокого давления из чугуна, алюминия, углерода или нержавеющей стали с теплообменниками, обеспечивающими передачу тепла жидкости, которой обычно является вода.

Органы управления: Для обеспечения эффективной и безопасной работы котлы имеют автоматическое регулирование расхода воды, топлива и воздуха. С развитием технологий традиционные реле и переключатели были заменены микропроцессорным управлением. Регулятор воды регулирует скорость, с которой вода течет через котел. Если уровень воды в котле упадет ниже заданного предела, может произойти перегрев, что приведет к повреждению системы или, что более серьезно, к взрыву котла. Топливо и воздух контролируются в тандеме, поскольку они участвуют в процессе сгорания. Предохранительные клапаны также являются важным компонентом, который действует в качестве крайней меры, если другие средства управления не могут ограничить скорость горения в котле.

Горелка: Нагрев котла и управление горением обеспечивается горелкой. Горелка смешивает воздух с топливом, создавая идеальную смесь для горения. Затем эта смесь воспламеняется для создания тепла. Важными компонентами котла являются топливо и источник воспламенения. Котлы обычно получают энергию, необходимую для производства тепла, с помощью ископаемого топлива. Наиболее распространенными источниками являются природный газ, мазут № 2 и биогаз. Также важно отметить, что электрические котлы существуют, как таковые, они не имеют горелки и используют электрический нагрев для повышения температуры воды.

Пламя горелки направляется в топку котла. Здесь происходит реакция горения с выделением тепла. На этом участке происходит основной процесс теплообмена. В этой камере пламя нагревает воду за счет излучения непосредственно от пламени через поверхность теплопередачи в циркулирующую воду.

После сжигания побочные продукты этого процесса попадают в теплообменник. Теплопередача происходит за счет конвекции и теплопроводности в теплообменных каналах по мере прохождения горячих продуктов сгорания и остатка воздуха, не использованного в процессе горения. Зона теплообменника часто конфигурируется с несколькими проходами, чтобы максимизировать эффективность теплопередачи и минимизировать занимаемую площадь котла.

Вспомогательное оборудование: Чтобы котел обеспечивал теплом помещения, требуется больше оборудования, чем сам котел. Полная система может включать расширительные баки, трубопроводы, циркуляционные насосы и теплоиспользующее оборудование, такое как нагревательные змеевики, радиаторы или теплообменники.

Расширительные баки необходимы как часть системы водогрейных котлов для предотвращения избыточного давления воды из-за теплового расширения при повышении температуры. Эти расширительные баки подбираются исходя из температуры, давления и объема системы отопления. Двумя основными типами являются компрессионные и баки-дозаторы. Компрессионные баки обычно устанавливаются над котлом, а баки-дозаторы – на полу.

Материал и размеры трубопроводов соответствуют местным строительным нормам и рекомендациям производителя. Соответствующий размер имеет первостепенное значение для обеспечения эффективной системы. Трубопроводы изолируются для предотвращения потерь тепла.

Циркуляционные насосы позволяют воде поступать в котел и из него. Эти насосы выбираются в зависимости от температуры жидкости, а также потери напора в системе. Эти насосы должны быть выбраны соответствующим образом, чтобы обеспечить наиболее эффективную систему.

При отоплении помещений радиаторы позволяют передавать тепло от котельной системы в помещение. Размер и конфигурация радиатора определяются исходя из потребностей в пространстве и расчетов тепловой нагрузки. Мощность радиатора является определяющим фактором при выборе размеров котельных систем. Радиаторы бывают разных форм, в том числе плинтусные, потолочные, настенные и другие.

Исторически сложилось , что паровые радиаторы использовались, потому что тяжелый чугун мог хранить большое количество тепла и обеспечивать цикличность паровой системы для контроля температуры в помещении. Эти агрегаты обычно вызывали высокие перепады температуры в помещении. Более новые и современные высокоэффективные радиаторы имеют небольшую массу и используют низкотемпературную воду и электронное управление для работы при температуре, необходимой для поддержания постоянной температуры в помещении. Требуемые более низкие температуры позволяют использовать высокоэффективные котлы. Также можно рассмотреть источники тепла, не связанные с котлами, такие как тепловые насосы или источники отработанной энергии.

Клапаны, манометры, датчики температуры и другие устройства позволяют контролировать, контролировать и устранять неисправности, необходимые для правильной работы котельной системы. Вода для подачи и подачи подпиточной воды в котельную систему необходима. Источник воды чаще всего должен быть пригоден для питья в соответствии с местными сантехническими нормами.

Рис. 2: Для обеспечения эффективной и безопасной работы котлы оснащены автоматическим контролем расхода воды, топлива и воздуха. Предоставлено: CDM Smith

Коды котлов, стандарты

Коды и стандарты для котлов можно разделить на несколько подкатегорий, включая юридические коды, коды безопасности, коды и стандарты производительности и другие важные аспекты.

Требования к свободному пространству вокруг котлов позволяют обеспечить надлежащую эксплуатацию, обслуживание и осмотр. Они могут быть изложены в местных строительных нормах. Если это не так, соблюдайте требования производителя котла. Часто эти условия не определяются строительными нормами, а регулируются другими агентствами. Государственные департаменты труда часто являются агентством, которое публикует и обеспечивает соблюдение этих дополнительных правил.

Американское общество инженеров-механиков поддерживает кодекс, касающийся вопросов безопасности котлов. Кодекс ASME по котлам и сосудам под давлением разделен на разделы и разделы, чтобы сформировать всеобъемлющие рекомендации. Есть несколько разделов, которые охватывают конструкцию энергетических котлов, спецификации материалов, спецификации сварки и рекомендуемые правила ухода за отопительными котлами и их эксплуатации. В нем также есть несколько разделов, в которых представлены альтернативные правила построения и другая информация. Программа сертификации ASME BPVC подтверждает, что компания соблюдает правила, регулирующие проектирование, изготовление, сборку и проверку компонентов котлов и сосудов высокого давления во время строительства.

NFPA 85: Код опасности для котлов и систем сжигания – считается руководящим кодексом для котельных систем. Этот код применим только к котлам мощностью более 12,5 млн БТЕ/час и содержит рекомендации по безопасной эксплуатации и предотвращению взрывов и взрывов.

ASME CSD-1: Устройства управления и безопасности для автоматических котлов покрывает требования к автоматическим котлам, работающим на газе, жидком топливе, гибридном газойле или электричестве, с номинальным потреблением топлива менее 12 500 MMBtu/час и включает сборка, установка, техническое обслуживание и эксплуатация органов управления и предохранительных устройств.

UL 834: Стандарт для отопительных, водопроводных и энергетических котлов — электрические для комплексных электрических котлов детали электрического отопления, водоснабжения и энергетических котлов с номинальным напряжением 15 000 В или меньше. Он предназначен для коммерческого, промышленного или бытового использования в обогреве помещений с использованием горячей воды или пара.

UL 2523: Стандарт для водяных нагревательных приборов, водонагревателей и котлов, работающих на твердом топливе , содержит требования, применимые к изготовленным на заводе жидкостным отопительным приборам, водонагревателям и котлам, работающим на твердом топливе, с ручным и/или автоматическим питанием. Приборы предназначены для сжигания твердого топлива, такого как древесина, уголь или любое другое топливо из биомассы.

Коды производительности, стандарты

Производительность промышленных котлов проверяется в соответствии со стандартами, разработанными тремя различными агентствами. Эти агентства включают Институт кондиционирования воздуха, отопления и охлаждения, UL и Американскую газовую ассоциацию. Эти испытания обеспечивают стационарную эффективность коммерческих котлов при полной нагрузке. Это означает сравнение тепловой мощности котла от сгорания, когда он работает с полной нагрузкой, с потребляемой энергией. AHRI 1500: Рейтинг эффективности отопительных котлов для коммерческих помещений предоставляет требования к испытаниям на тепловую эффективность и эффективность сгорания газовых и мазутных паровых и водогрейных котлов с потребляемой мощностью от 300 до 2 500 МБте/ч.

Производительность бытовых котлов оценивается в соответствии со стандартами Министерства энергетики США. В лаборатории проверяются потери во время и вне цикла, которые затем применяются к компьютерному моделированию, которое прогнозирует годовую эффективность использования топлива. AFUE представляет собой процент, который прогнозирует долю энергии от источника топлива котла, которая преобразуется в полезное тепло. Согласно правилам 2021 года, газовые водогрейные котлы должны достигать 84% AFUE. Газовые паровые котлы должны достигать 82% AFUE. Водогрейные котлы, работающие на жидком топливе, должны достигать 86% AFUE. Паровые котлы, работающие на жидком топливе, должны достигать 85% AFUE.

Код 4 испытаний производительности парогенераторов ASME предоставляет информацию о процедурах испытаний коммерческих и промышленных жаротрубных котлов. Он обеспечивает важные параметры производительности, а также расчет и тестирование эффективности с помощью метода энергетического баланса.

Прочие факторы

Часто игнорируются требования к подключению внешних устройств, не оснащенных средствами управления, предусмотренными производителем. Одним из них является требование блокировки котлов источником воздуха для горения. Впускные заслонки или вентиляторы воздуха для горения не являются неотъемлемыми компонентами органов управления, которые часто поставляются производителем горелки. Еще одним внешним элементом управления является дистанционный выключатель. Эти элементы, внешние по отношению к органам управления горелкой/котлом, требуют от инженера-разработчика включения этих требований к интерфейсу в проектную документацию.

Выбор правильного метода подачи тепла в систему зависит от множества факторов. Кроме того, определение того, какой тип котла наиболее выгоден для его применения, имеет решающее значение для обеспечения надежной инженерной конструкции. Контроллеры котла и вспомогательное оборудование являются частью системы отопления в целом. Многочисленные кодексы и стандарты регулируют котельную систему, и следование применимым из них имеет важное значение для проектировщика или инженера системы отопления.
