Профили монтажные перфорированные: Что такое профиль монтажный перфорированный

Разное

01.01.2019
Комментарии: 0

Содержание

Монтажные перфорированные швеллеры, полосы, уголки, профили

Монтажные перфорированные швеллеры, полосы, уголки и профили применяются при монтаже сборных кабельных и несущих конструкций (в том числе и строительных) прочего назначения, без применения сварочного оборудования. Перфорация в виде отверстий овальной формы позволяет собрать с помощью метизных соединений необходимые для определённого места прочные сборные конструкции с пониженной металлоёмкостью.


Виды и конструктивные особенности перфорированных швеллеров, полос, уголков, профилей

Монтажные элементы, предназначенные для сборки несущих конструкций, изготавливаемые на предприятии-изготовителе – заводе электромонтажных изделий «ЗЭМИ-74» имеют несколько видов.

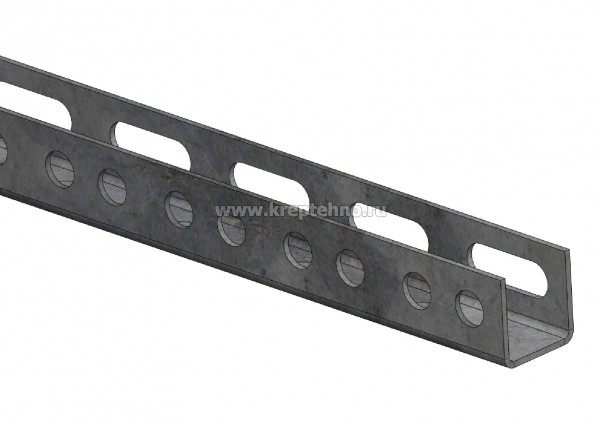

Монтажные швеллеры являются основным несущим элементом, имеют П-образный профиль, с перфорированными овальными отверстиями, располагаемыми на одной линии в основании профиля. В зависимости от высоты бортов и ширины основания монтажные швеллеры обозначаются – К225, К235, К240, К243, К347.

Монтажные полосы

– это металлическая лента, с продольной перфорацией, используется как элемент конструкций. В зависимости от ширины полосы обозначаются К106, К107, К200, К202, К209.

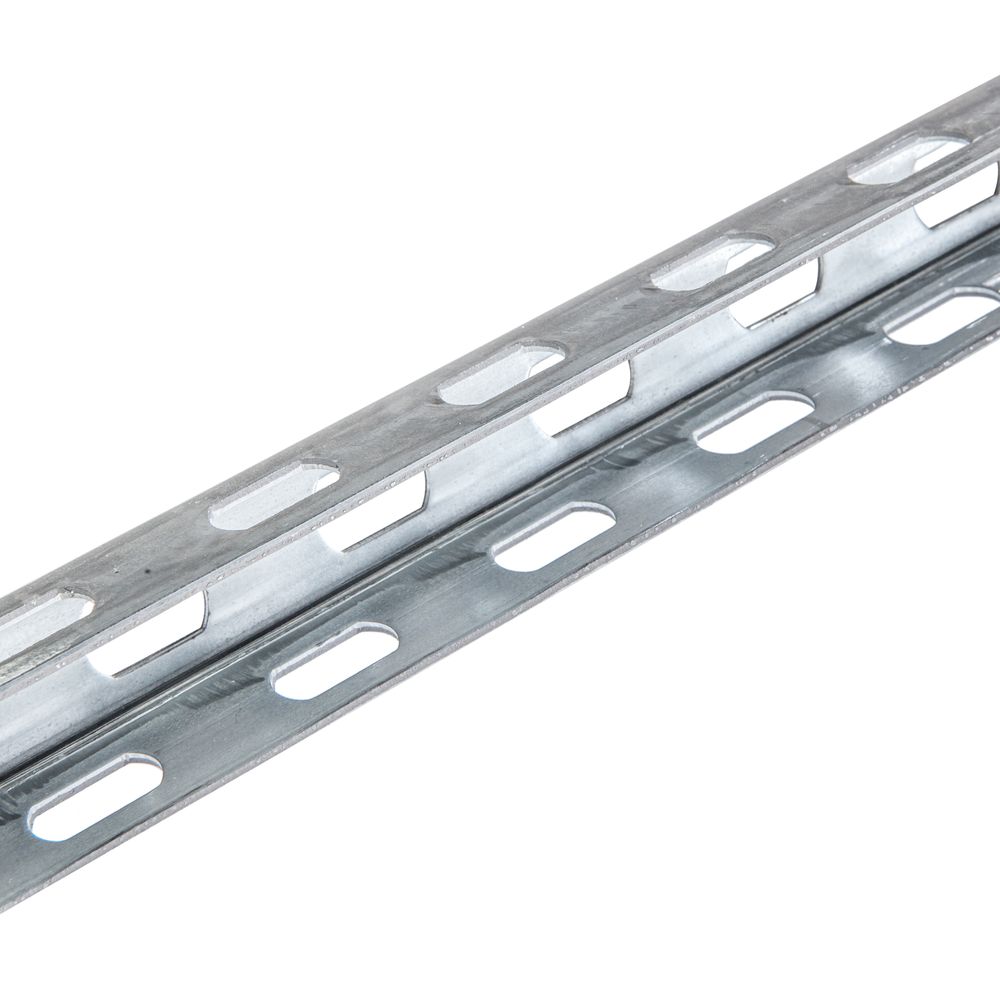

Монтажные уголки имеют перфорированные отверстия в своих полках. Монтажный уголок используется как основной несущий элемент, так и вспомогательный. Обозначения уголков монтажных – К236, К237, К242.

Монтажный профиль зетовый, именуемый так от своего внешнего вида, применяется как основной элемент, при сборке кабельных конструкций и перфорируется в параллельных бортах, маркируется: К238, К239, К241.

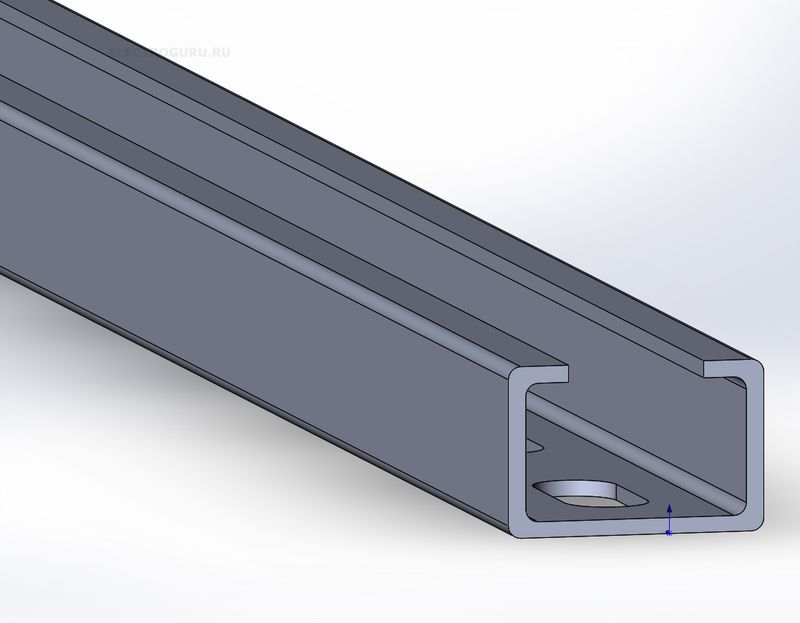

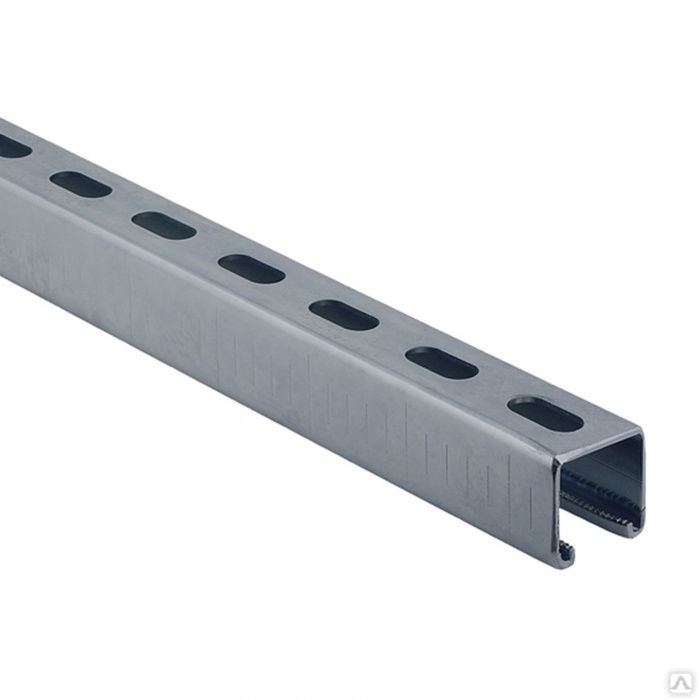

Монтажный профиль С-образный используется как самостоятельный, так и при монтаже сборных кабельных конструкций. Перфорация овальная, выполнена в основании профиля вдоль. Обозначение: К108, К110.

Наше промышленное оборудование позволяет выпускать перфорированные швеллеры, полосы, уголки и профили с толщиной металла 2,0–2,5мм, и длиной 2000,0–2500,0мм.

По желанию заказчика, предприятие изготовит перфорированные элементы с толщиной сечения металла 1,5-2,0мм и длиной 1000,0-1500мм.

Универсальность перфорированных швеллеров, полос, уголков и профилей, выпускаемых на заводе электромонтажных изделий «ЗЭМИ-74», позволяет использовать их в различных отраслях промышленности и в современных технологиях строительства. Кроме монтажа сборных кабельных систем, несущие перфорированные элементы используются:

• при монтаже систем кондиционирования и вентиляции, систем видеонаблюдения и сигнализации;

• для монтажа в электрошкафах и электрощитах, в серверных комнатах и АТС;

• при монтаже осветительного оборудования;

• в системах водоснабжения, в системах пожарного водопровода;

• для подвешивания приборов, электрических щитов, кнопочных постов, пусковой и защитной аппаратуры;

• сборка несущих конструкций для проведения общественных мероприятий, создание каркасов и элементов конструкций для подвески телевизионных устройств в оперативных штабах временной дислокации.

Виды монтажных перфорированных профилей, характеристики, применение

Производители выпускают много видов профилей с различной формой и сечением.
Изготавливаются монтажные профили из оцинкованной стали, толщина которой варьируется от 1 до 4 мм. Длина профилей зависит от модели и обычно составляет 2 метра. Как правило, для создания каких-либо металлических конструкций прибегают к сварочным работам. Но используя монтажные профили, в этом нет необходимости.

Монтажные профили незаменимы при создании кабельных трасс. С помощью них можно крепить кабельные лотки практически в любых условиях. Работы выполняются достаточно быстро без каких-либо сложностей. Достаточно лишь иметь необходимый инструмент, крепежные элементы и хорошее освещение.

Применение

 Монтажный профиль наиболее часто используется в следующих сферах:

  • Монтаж металлических конструкций, теплиц и полок для хозяйственных нужд;
  • Укрепление или монтаж конструкций в строительстве;
  • Крепление кабельных оцинкованных лотков во время прокладки кабельных трасс любой сложности.

Виды монтажных профилей

Z профиль перфорированный

 Имеет широкое применение при сооружении металлических конструкций. Позволяет решать нестандартные задачи во время монтажа.

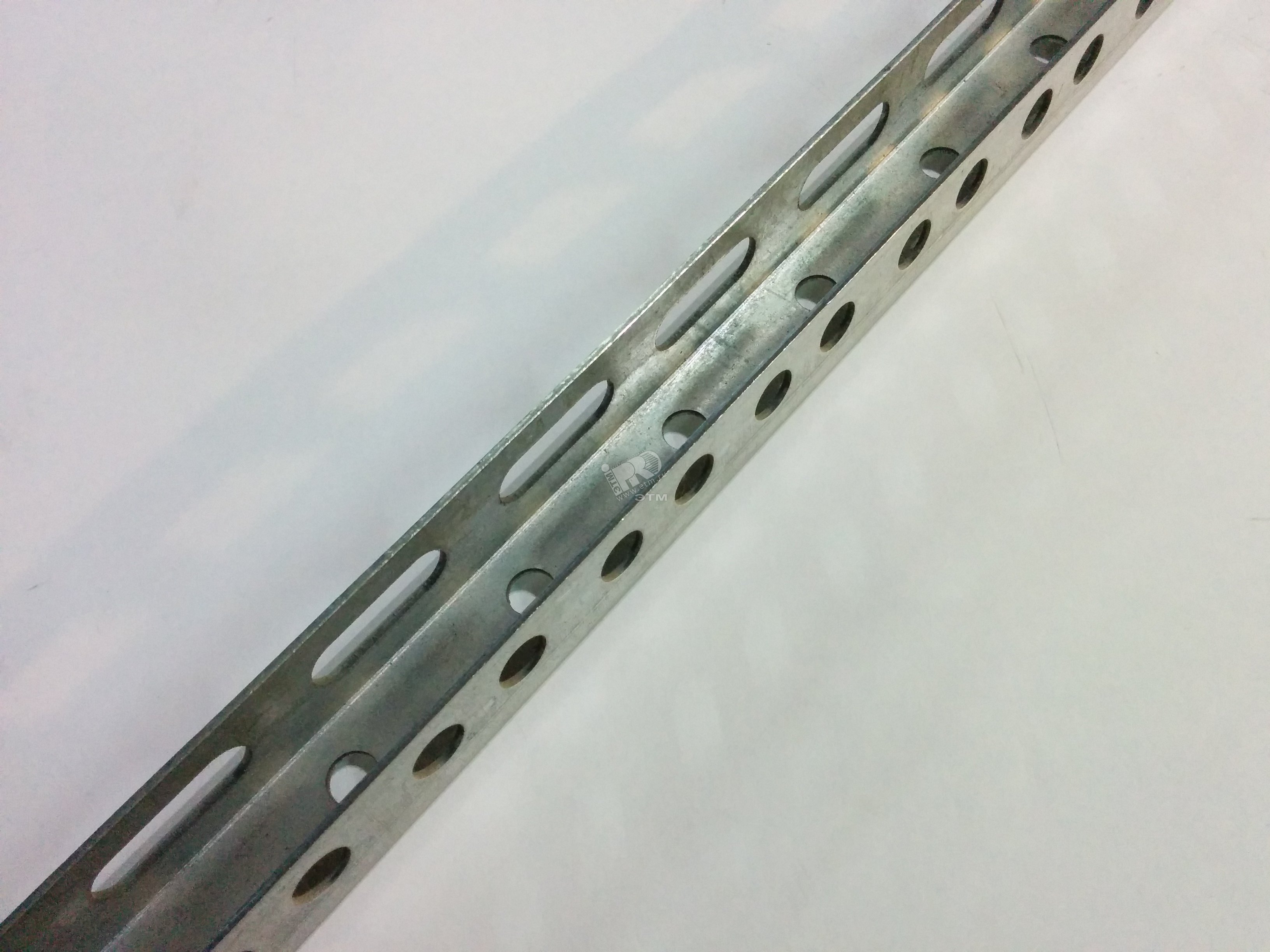

 L-образный профиль

 Данный вид профиля широко применяется при сборке металлических стеллажей, а также как разделитель кабеля в лотках. Форма профиля идеально подходит для закрепления элементов конструкций.

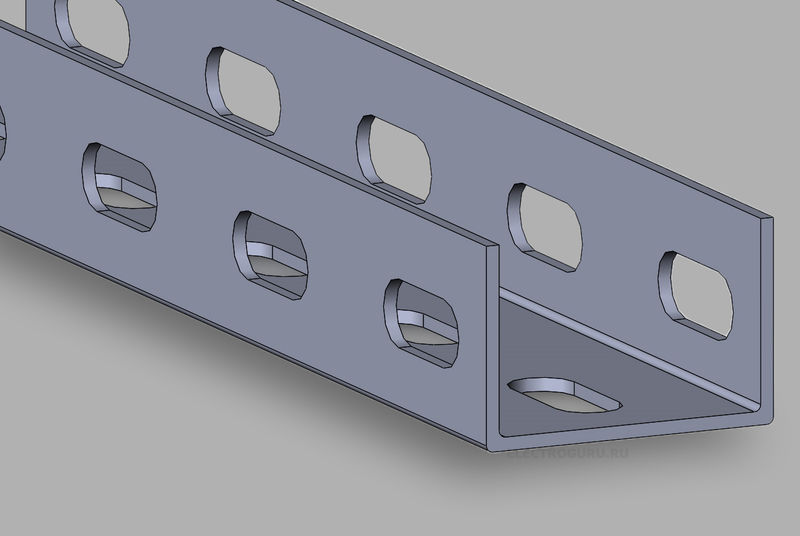

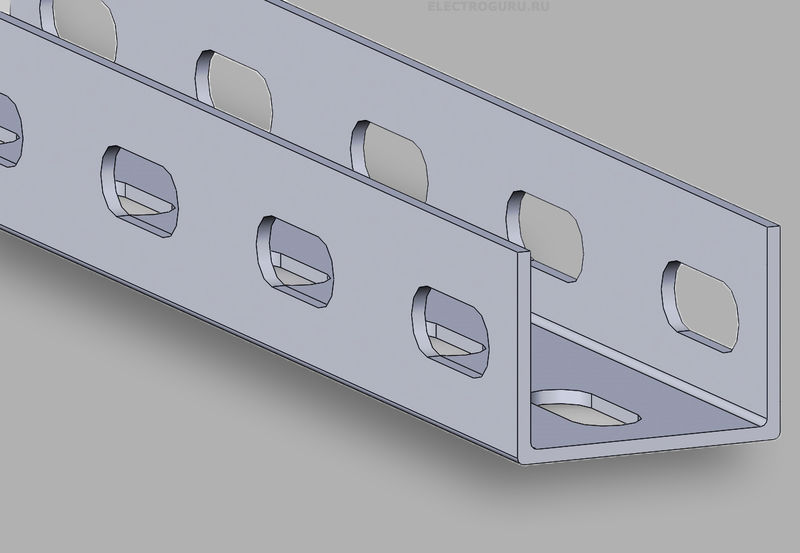

 П-профиль

 Незаменим при подвешивании кабельных лотков на штанге. Как правило, имеет длину 2- 3 метра. Во время монтажа профиль можно легко обрезать с помощью болгарки. П-профиль незаменим при прокладке кабельных трасс, монтаже вентиляционных систем, а также при изготовлении стеллажей.

Как выполняется монтаж лотков с помощью профилей

Монтаж кабельных лотков должен выполняться в соответствии с проектной документацией. Для крепления лотков используются:

  • различные виды кронштейнов;
  • консоли;
  • болты;
  • анкера;
  • монтажные профили.

 Если крепление лотков непосредственно к стене невозможно, то необходимо использовать монтажные профили. Из них собирают стойки, которые могут служить долгие годы, легко справляясь с нагрузками от кабелей и лотков. Для этих целей часто используют швеллер перфорированный К235,  К347, а также профиль z-образный

 Для крепления лотков к потолку используются кронштейны, с помощью которых фиксируют монтажные профили. Такой способ позволяет крепить несколько параллельных кабельных каналов.

 Учитывая большое разнообразие видов монтажных профилей, прокладка кабелей при помощи перфорированных оцинкованных лотков не вызывает каких-либо неудобств.


Перфорированные швеллеры К225, К235, К240, К243, К347
Перфорированные профили Z – К241, К239
Профиль C-образный К101, К108, К110
Перфорированные уголки К237, К236, К242, К242
Перфорированные полосы K200, K202, К209, К106, К107, К210
Гайка закладная К605 – К609, К610 – К613, К663 – К666



Перфорированные профили (Z-профиль, С-профиль) предназначены как несущие конструкции и вспомогательные элементы для прокладки кабельных трасс различного назначения. Изготавливаются из оцинкованной или холоднокатанной стали (с нанесением полимерного покрытия, цвет по RAL) марки 08пс толщиной 1,0; 1,5 и 2,0 мм стандартной длиной – 2500 мм. Изготавливаем 6 метровые перфорированные профили.

Полоса перфорированная предназначена для крепления элементов электромонтажных узлов.  Полоса изготавливается из тонкой стали и способна выдержать множественное сгибание, легко поддается резке.

Вся продукция производства СЗПК изготавливаются на совеременном оборудовании из высококачественной стали 08ПС и обладают необходимой жесткостью. Вся продукция СЗПК соответствует международным стандартам и ГОСТ.



Перфорированные швеллеры К225, К235*, К240, К243, К347



Тип

Размеры, мм

Масса, кг

Н

В

l

ll

t

S

Перфорированный швеллер К225

80

40

55

17

70

2,5

5,5

Перфорированный швеллер К235

60

30

45

13

60

2,5

3,37

Перфорированный швеллер К240

60

32

45

13

60

2,5

4,2

Перфорированный швеллер К243

60

26

45

13

60

2,5

3,7

Перфорированный швеллер К347

32

20

32

9

40

2,0

1,85







Тип

Размеры. мм

Масса, кг

Н

h

h2

l

l1

t

S

Перфорированный профиль Z К239

97

60

40

45

13

60

3

5,2

Перфорированный профиль Z К241

62

32

32

32

9

40

2

2,6



Тип

Размеры, мм

Число отверстий

Масса, кг

H

B

l

l1

t

h

S

Профиль С-образный К101/2

25

10

25

5,5

30

9

1. 5

66

1,1

Профиль С-образный К108/2

40

20

32

11

40

20

2

50

2,65

Профиль С-образный К110/2

80

40

45

13

60

30

3

33

8,26











Тип

Размеры, мм

Масса, кг

Н

В

S

l

t

Уголок К237

50

36

3

36

50

3,26

Уголок К236

56

40

4

45

60

4,6

Уголок К242

60

40

4

45

60

5,16

Уголок К242

60

40

2

33,5



2,8





Полоса перфорированная предназначена для крепления элементов электромонтажных узлов.  Полоса изготавливается из тонкой стали и способна выдержать множественное сгибание, легко поддается резке.

Тип

Размеры, мм

Масса, кг

Н

l

ll

t

S

Полоса К106

40

36

9

50

4

2,06

Полоса К107

40

36

9

50

3

1,60

Полоса К200

16

16

4,5

20

0,8

0,16

Полоса К202

20

25

6,6

40

3

0,79

Полоса К209

20

25

6,6

30

1

0,248







Гайка закладная служит для крепления аппаратов, кабелей, проводов и труб к С-образным профилям.

Тип

Тип профиля

Размеры, мм

Масса 1000 шт., кг

L

H

h

B

d

Гайка закладная К605

К101

21

6

4

16

М5

7,0

Гайка закладная К608

 К101 21 6

3

 16

М4

6,2

Гайка закладная К609

 К101 21 6

4

 16

М6

9,3

Гайка закладная К610

К108

34

14

4

25

М6

27

Гайка закладная К633

К110

70

30

4

25

М6

62







Профиль монтажный перфорированный цена – оцинкованный

Профили монтажные

Цена: по запросу

Профили монтажные (для кабельных лотков)

Материал: листовая сталь, оцинкованная методом горячего цинкования 08 ПС. Толщина стали 2 мм.

Перфорированные профили монтажные.

Профили перфорированные монтажные, или монтажные шины, получили широкое распространение в каркасном домостроении. По форме поперечного сечения различают профили перфорированные монтажные L-образные, U-образные и Z-образные. Возможно изготовление перфорированных профилей с зазубренными внутренними гранями. Изготавливаются перфорированные монтажные профили, как правило, длиной 1 и 2 метра. Толщина профиля, в зависимости от области применения и формы, может варьироваться в пределах от 2 до 4 миллиметров. Также допускается изготовление профиля монтажного перфорированного любой геометрии по индивидуальным заказам.

Профили перфорированные монтажные применяются для сооружения самых разнообразных конструкций, в том числе каркасов, стеллажей, траверс, несущих рам и стенных консолей. Кроме этого, профили используются для крепления трубопроводов. В любом случае, профили перфорированные монтажные обеспечивают минимальные трудозатраты и высокую эффективность при проведении монтажных работ. При перфорации профиля на его гранях выполняются отверстия различной геометрии, что позволяет обеспечить надежное крепление к полу, потолку, стенам при помощи различных крепежных элементов. Широкое распространение получили профили перфорированные монтажные при производстве электромонтажных работ. В данной области они обеспечивают надежное крепление кабельных линий, монтаж коробов и других элементов.


Для изготовления этого элемента перфорированного крепежа применяется высококачественная сталь, оцинкованная термодиффузионным способом. Наряду с оптимизированной конфигурацией, этот материал обеспечивает высокие механические показатели, которым соответствуют профили перфорированные монтажные. Для данных элементов перфорированного крепежа характерным является высокий уровень прочности, как на изгиб, так и на растяжение, благодаря чему обеспечивается высокая надежность узла соединения и всей конструкции, собираемой при помощи профилей, в целом. Кроме этого, для оцинкованной термодиффузионным способом стали характерна высокая химическая устойчивость к воздействию самых разнообразных агрессивных веществ, что позволяет применять профили перфорированные монтажные в достаточно сложных условиях, в том числе и для проведения внешних монтажных работ.

Цена на монтажные профили

Швеллер перфорированный оцинкованный (длина 2,5м)
  Перфорация Цена 1 п/м
ШП 80х40х2,0 1 ряд 202,23р.
ШП 60х32х2,0 1 ряд 154,96р.
ШП 60х32х2,0 3 ряда 154,96р.
ШП 60х26х2,0  1 ряд 139,21р.
ШП 50х30х2,0 3 ряда 140,45р.
ШП 32х16х2,0 1 ряд 74,86р.

С-профиль оцинкованный (длина 2,5м)
  Цена 1 п/м
ШС 40х20х2,0 115,56р.
ШС 45х40х2,0 157,50р.
ШС 80х40х2,0 205,80р.







Z-профиль оцинкованный (длина 2,5м)
  Цена 1 п/м
Z-пр 60x40x40х2,0 175,97р.
Z-пр 30x30x36х2,0 115,56р.
Z-пр 32x40x32х2,0 126,07р.


Угол перфорированный оцинкованный (длина 2,5м)
  Цена 1 п/м
УП 50х36х2,0 109,00р.
УП 56х40х2,0 120,81р.
УП 60х40х2,0 127,38р.

Перфорированные профили монтажные

Швеллер оцинкованный (1-перфорация) Швеллер стальной оцинкованный имеет в своей конструкции одну полосу перфорации расположенную по середине дна конструкции. Может эксплуатироваться как кабельный короб, имея при этом нестандартные размеры.
Швеллер оцинкованный (3-перфорации) Швеллер с тремя полосами перфорации, одна на дне и две по бокам.
Крышка швеллера Крышка для швеллера закрывает наглухо верхнюю поверхность конструкции и препятствует попаданию внутрь пыли, а также защищает кабели от повреждений.
Соединитель швеллера Соединительный элемент для швеллеров.
Уголок оцинкованный (1-перфорация) Уголок изготовлен из оцинкованной стали с одной перфорацией. Применяется как крепежный вспомогательный элемент в электромонтажных конструкциях.
Уголок крепежный (2-перфорации) Уголок имеет две полосы перфорации тем самым становится более универсальный при креплении. Может применяться в различных ремонтно-монтажных работах.
Z-образный профиль (2-перфорации) Z-образный профиль из оцинкованной стали, с двумя полосами перфорации по бокам, решает широкий спектр задач при строительстве, применяется в электромонтажных работах.
Полоса монтажная перфорированная Монтажная оцинковано-перфорированная полоса представляет из себя металлическую перфорированную ленту, которая закрепляется на элементах конструкции кабельных сетей или стенах помещений.

Профиль монтажный из перфорированного листа

Металлический перфорированный лист – современный, практичный и надежный материал, который получил широкое использование в бытовой и промышленной сфере. Ценится этот материал в строительстве, дизайне, машиностроении добывающей сфере и так далее. Большую популярность набирает так же художественная перфорация листа.

Сфера применения металлического профиля с перфорацией

В строительной сфере чаще всего используется перфорированный металлический профиль. Его применяют при прокладывании строительных систем, крепежа подвесных и опорных конструкций, обустройстве воздухопроводов, водоснабжения, отопительной системе. С помощью профиля можно прокладывать кабели, собирать каркасные здания, производить стеллажи и другую мебель.

Их них можно соорудить каркас для крепления гипсокартонных листов или отделочных панелей. Наличие отверстий позволяет быстро и без лишних манипуляций крепить профиль к стенам, закреплять материалы на нем, а также регулировать высоту полок в стеллажах и шкафах.

Способ производства перфопрофиля

Профиль перфорированный производят методом проката металла, чаще всего оцинкованной стали или алюминия. Толщина такого профиля варьируется от одного до четырех миллиметров, а длина также бывает разной. Чаще всего производят профиль 2 метра в длину. При необходимости его можно резать и гнуть, он легко поддается механическому воздействию.

Профиль обязательно перфорируется специальным прибором, который делает отверстия в материале с определенным шагом – это главная особенность представленного материала.

Основные типы перфорированного профиля

Существует такие основные типы профиля перфорированного оцинкованного:

  • L — образный;

  • Z — образный;

  • П – образный.

Угловые оцинкованные перфорированные профили используют для усиления оконных и дверных проемов, укрепления откосов, для сборки быстровозводимых конструкций и так далее.

Второй тип применяется в основном в строительстве, при изготовлении разного рода каркасов и обрешеток.

Профиль П-образный оцинкованный перфорированный – основа каркасов для крепления гипсокартона, при прокладывании кабелей и освещения, а также для других строительных целей.

Главные преимущества такого профиля

Среди основных достоинств такого профиля следующие:

  • Надежность и жесткость.

  • Долговечность.

  • Устойчивость к коррозии.

  • Не высокая стоимость.

  • Простота использования.

Приобрести материал для изготовления профиля монтажного перфорированного можно в нашей компании. Мы всегда к вашим услугам и готовы ответить на все ваши вопросы!

СМОТРИТЕ ТАКЖЕ: Перфорированные решетки для вентиляции • Урны из перфорированного металла • Скамейки и лавочки из перфолиста • Алюминиевый перфорированный лист

Профиль монтажный перфорированный оцинкованный

Монтажный профиль П образный

















Профиль монтажный перфорированный П-образный

 Размер

 S, мм

 В, мм

 H, мм

 s, mm

 L, mm

 30х30х30х2,0

 30

30

 30

 2

 2000

 30х30х30х3,0

 30

30

 30

 3

 2000





Профиль монтажный перфорированный П-образный

 Размер

 S, мм

 В, мм

 H, мм

 s, mm

 L, mm

 40х40х40х3,0

 40

40

40

 3

 2000

 40х40х40х4,0

 40

40

40

 4

 2000





Монтажный П образный профиль изготавливается из холоднокатаной листовой стали имеющую толщину оцинкованного покрытия 8-10 микрон. Технологичные отверстия в заготовке производят путем вырубки. Перфорация по всей длине профиля имеет разный диаметр и форму для удобства монтажа. Изделие изготавливается общей длинной 1250мм либо 2000мм для удобства транспортировки.

Широкое применение монтажный профиль получил благодаря использованию при монтаже инженерных и вентиляционных систем. Конструкция профиля имеет 2х или 3 стороннюю перфорацию, что позволяет производить монтаж изделия к любой плоскости. При монтаже кабельных трасс с использованием лотков, профиль используют как основную поддерживающую конструкцию для горизонтальных сетей. Для монтажа лотка в потолке устанавливают латунные анкера в которые вкручивается до упора резьбовая шпилька. Горизонтально расположенный профиль пропускают сквозь шпильку и окончательно фиксируют при помощи гаек и шайб.

ОЦИНКОВАННЫЙ ПЕРФОРИРОВАННЫЙ ПРОФИЛЬ 40/20 ИЗ ОЦИНКОВАННОЙ СТАЛИ

Этот веб-сайт использует Google Analytics для сбора анонимной информации, такой как количество посетителей сайта и наиболее популярные страницы.

Сохранение включенного файла cookie помогает нам улучшать наш веб-сайт.

В категории необязательных файлов cookie мы находим файлы cookie, которые используются для различных целей:

Аналитические файлы cookie:
Аналитические файлы cookie – это те файлы, которые используются нашими веб-порталами для создания профилей навигации и определения предпочтений пользователей. сайта с целью улучшения предложения продуктов и услуг.
Например, с помощью аналитического файла cookie мы можем контролировать, какие географические районы наиболее интересны для пользователя, какой продукт является наиболее популярным и т. Д.

Рекламные файлы cookie:
Рекламные файлы cookie позволяют управлять рекламными пространствами по определенным критериям. Например, частота доступа, редактируемый контент и т. Д.
Рекламные файлы cookie позволяют посредством управления рекламой хранить поведенческую информацию посредством наблюдения за привычками, изучения доступа и формирования профиля предпочтений пользователя в чтобы предлагать рекламу в соответствии с интересами профиля пользователя.

Пожалуйста, сначала включите строго необходимые файлы cookie, чтобы мы могли сохранить ваши предпочтения!

Показать подробности
Имя Провайдер Цель Срок действия
_ga martigrap.com При включении эти файлы cookie используются для сбора информации о том, как посетители используют наш сайт. Мы используем эту информацию, чтобы помочь нам улучшить сайт. Файлы cookie собирают информацию в анонимной форме, включая количество посетителей сайта, откуда они пришли и какие страницы они посетили. 2 года
_ga_KWZNVZ58YN martigrap.com При включении эти файлы cookie используются для сбора информации о том, как посетители используют наш сайт. Мы используем эту информацию, чтобы помочь нам улучшить сайт. Файлы cookie собирают информацию в анонимной форме, включая количество посетителей сайта, откуда они пришли и какие страницы они посетили. 2 года

Профили для рольставен с перфорацией Sinpower Сделано в Китае

Как ведущий и профессиональный производитель экструдированного алюминия компания China SinPower Aluminium Co., ООО Сосредоточьтесь на проектировании, производстве, производстве алюминиевых профилей в популярном стиле, экструдированных алюминиевых профилей, алюминиевых труб, алюминиевых оконных дверных профилей, профилей навесных стен, профилей теплоотвода и фотоэлектрических систем крепления солнечных батарей, алюминиевых каркасов солнечных батарей с самым большим экструдером массой 3600 тонн. Ежегодно мы производим более 100 000 тонн алюминиевой продукции.

Применение алюминиевых профилей
1) – для оконных и дверных рам, Ruller Shutters
3) – для строительства витражей
4) – для каркасов солнечных панелей, кронштейнов для крепления солнечных батарей / кровли
5) – для оборудования промышленных сборочных линий.
6) – для радиаторов
7) – для светодиодного освещения
8) – другое по индивидуальному размеру и габариту



Производственные линии

1) 5 линий плавильно-литейного производства
2) 25 экструзионных производственных линий (от 500 тонн до 6800 тонн и удовлетворяют различные требования клиентов)
3) 6 линий анодирования и электрофореза
4) 2 линии по производству порошковых покрытий
5) 4 линии по производству деревянных зерен
6) 2 линии по производству мостов для разрыва теплоизоляции
7) 2 производственные линии для волочения и полировки проволоки

Выставочный зал образцов :

Типовые услуги:
1).OEM-сервис.
2). Дизайн в соответствии с требованиями заказчика.
3). Многолетний профессиональный опыт в исследованиях, производстве
4). Наш современный центр глубокой обработки может обеспечить такие виды механической обработки, как резка, пробивка, сверление и т. Д.



Все изделия из экструдированного алюминия и рольставни могут быть произведены по вашему собственному проекту с хорошим качеством.

Sinpower: Ваш искренний и мощный поставщик алюминиевых экструдированных профилей .

Добро пожаловать, чтобы отправить нам любые вопросы, мы ответим вам в течение 24 часов!

Эл. Почта: [email protected]

ИНТЕРНЕТ: http://www.china-aluminium.com

MS4182 монтажная рейка, паз 22 мм, двойная, FT, перфорированная

MS4182 монтажная рейка, шлиц 22 мм, двойная, FT, перфорированная

Арт.

1122673

Техническая спецификация, 0. 13 МБ, pdf System-Kurzanleitung für MKSM, SKSM, IKSM, RKSM, 2MB, PDF

Deutsch английский Español Français Hrvatski Italiano Латвияс Мадьяр Nederlands Português Românesc Сербский Чески

Скачать

Технические характеристики

Хрупкий нет
Версия Двойной профиль
Тип перфорации Перфорированный стержень
Подходит для поддержания электрической функции нет
Размер отверстия 14×28 мм
Толщина материала 2 мм
С зубьями да
Поверхность Горячеоцинкованный
Форма профиля C профиль
Ширина паза 22 мм
Статическое значение A 4. 8969 см²
Статическое значение ly 30,6909 см
Статическое значение lz 15.1124 см
Статическое значение Wy 2,51257 см³
Статическое значение Wz 2.68608 см³
Описание материала Стали

Размеры

Длина 6000 мм
Ширина 41 год мм
Высота 82 мм
Размер L 6000 мм

Скрыть дополнительные сведения об этом типе

Задняя металлическая дверь с двойной перфорацией для шкафа TeraFrame® Gen 3 серии N

Добавить в корзину

Сумма корзины: Свяжитесь с нами, чтобы узнать цену.


Полезные загрузки и ссылки

Вертикально разделенная конструкция использует минимальное пространство в проходах при открытии и обеспечивает безопасность и воздушный поток для оборудования, монтируемого в стойку, в закрытом шкафу.

Основные характеристики и преимущества

  • Низкопрофильная плоская металлическая дверь с двойной перфорацией
  • Обычно используется в качестве задней двери в традиционных средах с горячим и холодным коридорами или с ограничением прохода для воздушного потока от передней части к задней части шкафа
  • Открытие на 78% в перфорированной области для отличной циркуляции воздуха
  • Универсальное место для установки позволяет использовать переднюю или заднюю часть шкафа
  • Конструкция с двойной дверью при открытии занимает меньше места в проходе
  • Открывается на 180 °, когда шкафы соединены в ряд или стоят отдельно
  • Шарнирные пальцы позволяют быстро и легко снять дверь без инструментов для доступа для обслуживания
  • Набор замков с поворотной ручкой на выбор; ключ, кодовый замок или замок с ключом и трехточечная защелка для безопасности (заказываются отдельно)
Изучите варианты продукта

Уточнить по
