Проект водяного теплого пола или всей системы отопления необходим для того, что бы осуществить монтаж водяного пола.
Он же является паспортом системы, в т.ч. для последующего сервиса.
Стоимость проектных работ:
- Проект с водяным теплым полом (и радиаторами если они необходимы) – 70 р/м2
- Монтажная схема водяного пола (без расчета теплопотерь) – 40 р/м2
- Монтажная схема фольгированной системы водяного пола (без расчета теплопотерь) – 50 р/м2
Закажите бесплатную оценку водяного пола для Вашего дома
Проектные работы включают расчет теплопотерь здания с учетом климатической зоны в которой находится дом. Учитываются материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов. При проектировании производится гидравлический расчет теплого водяного пола, учитываются все особенности здания, поэтажные планировки и индивидуальные пожелания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:
- результаты теплотехнического расчета;
- паспорт системы;
- монтажные схемы укладки труб теплого пола (схема теплого пола водяного), магистралей, демпферной ленты, расстановки термостатов;
- таблицы балансировки коллекторов теплого водяного пола;
- спецификация материалов и комплектующих.
В наших проектах раскладку контуров теплого пола выполняют опытные проектировщики с большим стажем проектирования напольных систем отопления для объектов с широкой географией. Укладка труб теплого пола производится “меандром” (“улиткой”) и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под “зонтиком” именитых брендов, где раскладку труб водяного пола автоматически выполняет “фирменная” компьютерная программа, использующая примитивную “змейку” с одинаковым шагом. В теплой Европе “змейка” применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), а при увеличении теплопотерь проектировщики вынуждены переходить на “улитку” и применяют рантовые зоны вдоль наружных стен для компенсации повышенных тепло-потерь. Программы пока так не делают.
В российских климатических условиях, когда в индивидуальном строительстве не соблюдаются даже существующие нормы утепления ограждающих конструкций с теплопотерями домов все обстоит намного хуже чем в Европе.
Пренебрежение теплоизоляцией особенно характерно для жителей теплых регионов и средней полосы. Если теплопотери дома укладываются в значение 75-80 Вт/м2 пола – это хорошо, но в частной застройке цифры могут превышать и 100 Вт/м2, например, в популярных домах из дерева (из бревна, бруса). В таких случаях, что бы не превышать санитарные ограничения по температуре поверхности пола требуются дополнительные отопительные приборы.
Наши специалисты давно занимаются проектированием и реализацией систем водяной теплый пол в Новосибирске и в СФО и обладают огромным опытом применения систем напольного отопления в суровом климате Сибири. Это позволяет нам выполнять проекты максимально соответствующие как самым тяжелым климатическим условиям, так и индивидуальным особенностям конкретного объекта. Поэтому, проектирование систем отопления для любого региона не является для нас проблемой.
Монтажная схема водяного пола.
Запросите бесплатный расчет водяного тёплого пола
Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика.
Выполненный расчет водяного теплого пола и проект позволяют полностью скомплектовать систему оборудованием, комплектующими и материалами согласно прилагаемой спецификации и произвести монтаж водяного теплого пола и пуско-наладку работоспособной системы напольного отопления силами любого квалифицированного монтажника на месте (или даже своими руками, что некоторые наши клиенты и делают).
В некоторых случаях возможно ограничиться только монтажной схемой укладки труб контуров водяного теплого пола со спецификацией материалов без расчета теплопотерь и формального оформления проекта.
Наша компания осуществляет профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.
п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами. Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.
Скачайте техническое задание на проектирование водяного пола
Проект, комплектация и монтаж водяного теплого пола в Новосибирске и по территории РФ
Закажите расчет цены тёплого водяного пола

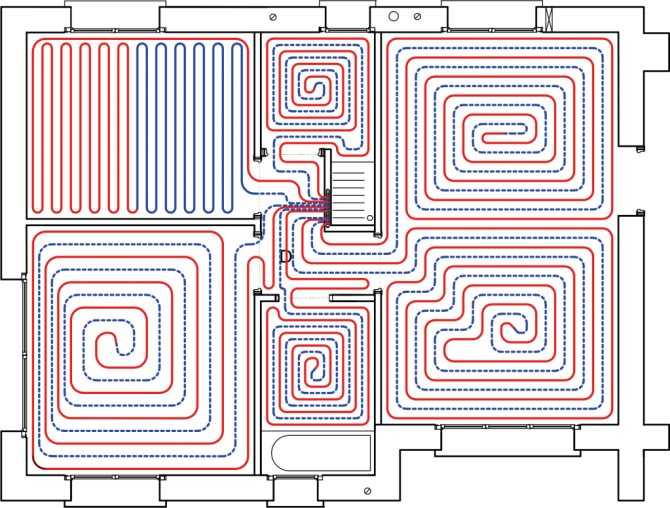

Ниже приведены примеры монтажных схем тёплого водяного пола из проектов. Для увеличения необходимо кликнуть на изображение, для последующего увеличения кликнуть на кнопку “Увеличить” в правом верхнем углу открывшейся формы.
Монтажные схемы водяного пола – примеры
В вашем браузере отключена поддержка JavaScript.
Для просмотра этой страницы нужно включить JavaScript. Чтобы узнать, как это сделать, нажмите здесь.
Планирование водяного теплого пола – расчет отопительных контуров и объема труб по программе
Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.

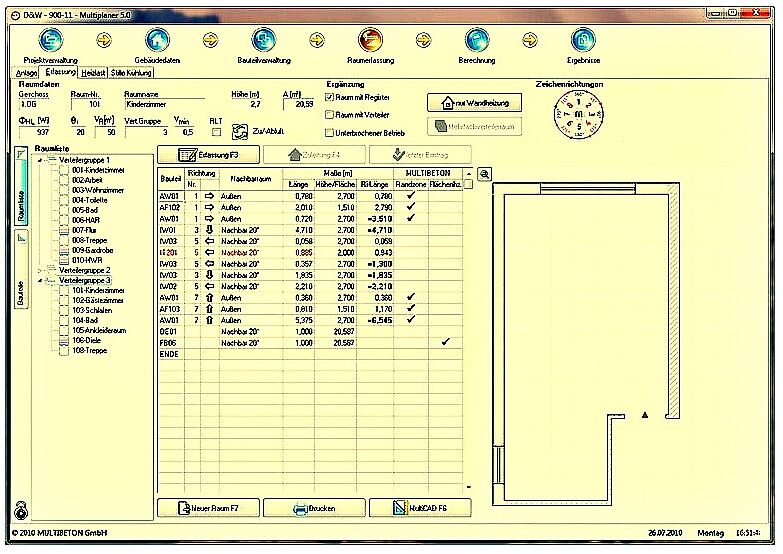

Расчет с помощью программы
В программах расчета используется упрощенный метод для определения тепловой нагрузки на жилые здания в соответствии со стандартными нормативами. На этапе планирования возникают следующие вопросы:
- Каковы требования к материалам для такой системы отопления.
- Сколько нагревательных контуров должно быть установлено.
- Какое количество труб нужно для рекомендуемой мощности обогрева.
Одним из решений является программа расчета теплого пола Valtec. Чтобы использовать ее правильно, требуется достаточно обширная информация. Первый шаг – выбор расстояния между трубами, если это не задано выбранной системой подогрева. В Валтек программе расчета теплого пола вы также должны отметить употребляемый теплогенератор для обогрева помещения:
- При применении насоса нужно выбрать расстояние установки немного меньше, чтобы поддерживать температуру потока в трубах как можно ниже. Рекомендуется шаг в 10 см.
- При использовании другого источника обогрева помещения, который работает с более высокой температурой подачи, следует выбрать шаг в 15 см.
Как только программа для расчета теплого пола определит правильное расстояние, вторым шагом будет проектирование отопительных контуров в помещении. Убедитесь, что размер трубы на них не слишком длинный. Трубы в системе не должны превышать 100 м плюс соединительный контур, иначе потеря давления будет слишком высокой, и отопительный контур будет слабо реагировать или вообще не прогреваться.
В программе расчета теплого пола для разных расстояний требуются использовать следующие количества труб в помещении:
| Расстояние | Труб на квадратный метр |
| 15 см | 5,8 м |
| 12,5 см | 6,8 м |
| 10 см | 8,8 м |
Теперь вы можете легко вычислить число требуемых отопительных контуров в каждой комнате на основе стандартных значений программы для расчета теплого водяного пола.
Пример расчета количества труб в помещении площадью 24 кв. м (6 м х 4 м):
Расстояние укладки 15 см – 24 кв. м х 5,8 м = 139,2 м труб
Принимая во внимание максимальную длину в 100 м, согласно программе для раскладки теплого пола, должны быть запланированы 2 отопительных контура для напольной системы в помещении. Для них круги обычно устанавливаются одинаковой длины, так они прогреются равномерно, быстро достигнув нужной мощности и температуры.
Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы. Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения.
Расчет системы напольного отопления в интернете
Сегодня можно использовать программы для теплого пола, существует много вариантов на различных сайтах. Применение таких калькуляторов освобождают от сложных вычислений. Для правильного подсчета раскладки теплого пола в программу нужно вводить все требуемые данные.
Полностью полагаться на онлайн-калькулятор не стоит, все предоставленные рекомендации приблизительны. Однако с помощью полученной информации можно проводить раскладку труб теплого пола, программа оценит объемы будущей работы в помещениях.
Мы с удовольствием определим требуемые количества для вас. Просто отправьте запрос с вашим планом или сведениями о размерах комнаты по электронной почте или через форму запроса на сайте.
Мы рассчитаем мощность системы напольного отопления, рекомендуемое количество труб и вышлем предложение по установке системы.
Термостаты и регуляторы для теплого пола
Знание средств управления теплым полом и правил их эксплуатации поможет вам поддерживать в доме комфортную температуру, не тратя энергию, не тратя целое состояние и не тратя землю.
Мы ответим на ваши наиболее часто задаваемые вопросы, чтобы помочь вам уверенно управлять отоплением. От того, как использовать термостаты для эффективного управления вашим полом с подогревом, до понимания панелей управления теплым полом.
Переход к разделу руководства по управлению теплым полом
- Различные типы термостатов UFH
- Как использовать термостаты для теплого пола
- Оптимальные настройки температуры теплого пола
- Балансировка теплого пола – шаг за шагом
- Управление различными типами напольного отопления
- Пример панели управления теплым полом
- Почему стоит выбрать интеллектуальный термостат neoStat?
Объяснение типов термостатов и элементов управления теплым полом
Управляемость является важным фактором при установке напольного отопления.
Одна из самых больших областей потерь от системы напольного отопления связана с плохим управлением теплым полом.
Образ жизни, как правило, диктует степень требуемой управляемости, и вы должны учитывать:
- Будут ли выгоды от термостатов, которые предлагают дистанционное управление, позволяющее включать или выключать отопление по дороге домой с работы или в дом отдыха?
- Проводите ли вы большую часть времени дома со стандартным распорядком? Если да, то простой комнатный термостат с циферблатом для теплого пола может идеально удовлетворить ваши требования. №
Чтобы облегчить выбор контроллеров и термостатов для обогрева пола, мы рассмотрим некоторые из наиболее популярных в нашем ассортименте, объяснив, что они предлагают и для каких проектов они больше всего подходят.
Встречайте высококачественный проводной термостат Nu-Heat neoStat, беспроводной neoAir и стандартный циферблатный термостат.
Как использовать термостаты для обогрева пола
Термостат — это просто переключатель, который включает и выключает отопление в зависимости от температуры в помещении.
Термостаты обычно ошибочно принимают за дроссельную заслонку, поднятую вверх, ошибочно полагая, что это ускорит нагрев вашего дома. Правильно используя термостат для обогрева пола и устанавливая его на желаемую температуру, вы избегаете траты энергии на случайный перегрев вашего дома.
Вот видео о том, как управлять теплым полом с помощью программируемого neoStat.
Температура теплого пола – какую установить?
Это зависит от человека, но обычно 21°C является идеальной температурой для жилых помещений. В спальнях, как правило, немного прохладнее – 18°C. Вы можете установить это с помощью панели управления теплым полом.
Выбранная вами температура теплого пола может иметь большое значение как для комфорта вашего дома, так и для вашего банковского счета.
По данным Energy Savings Trust, понижение температуры комнатных термостатов для обогрева пола всего на 1 градус может сэкономить около 80 фунтов стерлингов и 330 кг CO2 в год.
Должен ли я оставлять пол с подогревом на весь день?
Это может зависеть от типа установленной вами системы подогрева пола и вашего образа жизни. Как правило, для комфортного и гостеприимного дома, который не тратит энергию впустую, вам следует установить таймер, который обеспечит включение отопления, когда вам это нужно.
Балансировка теплых полов – пошаговое руководство
Хотите знать, как использовать термостаты теплых полов?
Когда вы «балансируете» систему напольного отопления, вы рассчитываете, сколько времени требуется, чтобы помещение нагревалось и охлаждалось, используя эту информацию, чтобы разработать график работы вашего напольного отопления. Попробуйте эти советы по балансировке теплого пола.
- При настройке таймера используйте холодный вечер и время, за которое теплый пол нагревается до комфортной температуры – это время прогрева.
- Выключите систему и задайте время, в течение которого система остынет.
- С помощью этих двух цифр вы можете составить точный график работы системы обогрева пола. Если вы знаете, что для достижения 21°C требуется 30 минут, вы можете включить обогрев за полчаса до того, как вы придете домой с работы или встанете с постели.
Если это звучит слишком сложно, вы можете установить более сложный термостат, такой как neoStat от Nu-Heat. Многие элементы управления теплым полом имеют функции самообучения и могут автоматически регулироваться при включении отопления в течение всего года для достижения оптимальной производительности.
Как управлять подогревом пола в соответствии с вашей системой UFH
Какой самый эффективный способ управления подогревом пола? Теплый водяной теплый пол очень эффективен, но его можно сделать еще более эффективным, убедившись, что вы наилучшим образом сбалансируете теплый пол.
Существует два основных типа водяного теплого пола, и они управляются совершенно по-разному:
Как управлять теплым полом из стяжки
стяжка.
Он будет иметь большую тепловую массу, поэтому вы можете ожидать, что ему потребуется некоторое время, чтобы нагреться. Из-за этого стяжка теплого пола должна включаться примерно на час раньше, чем аналогичная радиаторная система. Стяжка теплого пола будет хорошо удерживать тепло, а это означает, что возможны более длительные периоды «выключения».
Для эффективной работы системы и быстрого отклика установите температуру подогрева пола на 16°C в периоды «выключения». Это приведет к более быстрому прогреву, так как система отопления должна поставлять меньше энергии.
Как управлять низкопрофильным и модернизированным теплым полом
Модернизация систем теплых полов, таких как LoPro ® , или решения, в которых нагревательная труба расположена близко к поверхности пола, будут нагреваться быстрее, чем традиционная система теплых полов со стяжкой.
Если у вас низкопрофильная система с хорошей теплоотдачей, вы можете управлять подогревом пола так же, как и радиаторной системой, используя панель управления подогревом пола.
Имеет ли значение, где расположены термостаты теплого пола?
Да, безусловно. Комнатные термостаты напольного отопления следует размещать в месте, где они могут получать свободный поток воздуха из помещения, чтобы считывать точную температуру для балансировки теплого пола.
Важно, чтобы они не были заблокированы такими предметами, как шторы, картины или мебель. Вы также должны убедиться, что они не находятся рядом с какими-либо дополнительными источниками тепла, такими как дровяная печь или сквозняки.
Нужно ли мне обновлять или заменять имеющиеся средства управления отоплением?
Система отопления должна иметь термостат котла, программатор/таймер и комнатные термостаты (или термостатические радиаторные клапаны с радиаторами). При условии, что они у вас есть, как правило, это просто случай понимания того, как их эффективно использовать.
Если вашим существующим элементам управления более 14 лет, их обновление может быть платным.
Новые, более точные элементы управления вполне могут обеспечить большую экономию и уровень комфорта.
Панели управления теплым полом – чего ожидать
Вот пример нового термостата для обогрева пола, которым можно управлять с помощью смартфона.
Далее в этом руководстве мы рассмотрим другие типы термостатов, включая термостаты с простой шкалой.
neoStat с опциональным neoHub и приложением для смартфона
Всепоющий, всетанцующий neoStat позволяет вам управлять подогревом пола с помощью загружаемого приложения. Он имеет функции выходного дня, удержания температуры и блокировки температуры. Два основных преимущества:
- Энергосберегающий режим «Оптимальный пуск» рассчитывает время нагрева, необходимое для обеспечения тепла, когда это необходимо, и автоматически регулирует его в течение года
- Можно использовать в партнерстве с neoHub, чтобы разблокировать ряд «умных» функций. Отличное решение, если вы ищете, как точно контролировать температуру теплого пола.
Отличное решение, если вы ищете, как точно контролировать температуру теплого пола.Программируемые термостаты для пола с подогревом помогают повысить энергоэффективность и быстродействие, поскольку в помещениях поддерживается точная температура, необходимая в течение дня. Они особенно подходят там, где необходимо запрограммировать отопление в разных частях дома в разное время суток, например, для обогрева спален на более короткие периоды и для обогрева жилых комнат с позднего вечера до позднего вечера.
Беспроводной программируемый термостат
Благодаря беспроводной связи эти контроллеры напольного отопления могут быть установлены в существующем здании без необходимости прокладывать проводку в стенах, вызывая меньше помех. Они предлагают ту же функциональность, что и программируемый термостат neoStat, но часто являются лучшим выбором для проектов реконструкции.
Стандартный циферблатный термостат – простое управление теплым полом
- Предлагает простое и эффективное индивидуальное управление UFH для каждой комнаты
- Аналогично стандартным элементам управления отоплением, поэтому большинство будет знакомо с принципом их работы
- Подходит для большинства проектов отопления и ремонта дома
Интеллектуальные и стандартные регуляторы теплого пола с циферблатом
Nu-Heat предлагает ряд программируемых и циферблатных термостатов для любого объекта.
Линейка smart neoStat предлагает дистанционное управление системой отопления через загружаемое приложение.
При обновлении до neoHub и синхронизации системы neo со смартфоном или планшетом открываются такие функции, как геолокация, которая позволяет термостату подогрева пола включать и выключать подогрев пола в зависимости от близости пользователя к собственности .
Аппараты neoStat с проводным подключением и беспроводное подключение neoAir упрощают регулировку температуры теплого пола, идеально синхронизируются и настраиваются в соответствии с вашим стилем жизни и распорядком дня.
Установка регулятора теплого пола neoStat 9№ 0009
NeoStat устанавливается как любой другой проводной комнатный термостат для теплого пола и подходит для любого проекта. NeoHub, аналогичный беспроводному маршрутизатору, необходим для обеспечения удаленного доступа к приложению.
Каждое отдельное устройство neoStat в доме можно контролировать с помощью смартфона или планшета, поэтому нет необходимости напрямую взаимодействовать с термостатами.
Если ваш домашний декор очень минималистичен, опция дистанционного управления через загружаемое приложение Nu-Heat означает, что элементы управления подогревом пола можно спрятать.
Почему для управления теплым полом стоит выбрать NeoStat?
Помимо стандартных функций, которые вы ожидаете от термостата, система neo также предлагает:
Гео-локация
Используйте местоположение вашего телефона, чтобы выключить отопление, когда вы находитесь на определенном расстоянии от дома, а затем снова включить его, когда вернетесь . Это может быть отличной резервной копией, которая автоматически выключит подогрев пола, когда помещение пустует — идеально подходит для выходных, когда отопление может быть запрограммировано на весь день.
Оптимальный пуск
Отложите включение подогрева пола на самый поздний возможный момент, чтобы избежать ненужного нагрева и гарантировать, что помещение будет теплым в запрограммированное время.
Оптимальный пуск использует информацию о скорости изменения температуры для расчета времени, необходимого для обогрева, чтобы температура в здании повысилась на 1⁰C, а затем соответственно запускает обогрев.
Neo автоматически регулирует время нагрева в течение года.
Режим отпуска
Снижает заданную температуру теплого пола в доме до температуры защиты от замерзания. Это автоматически вернет их в программный режим по возвращении домовладельца.
Выбор датчика
Позволяет выбрать температуру воздуха, температуру пола или и то, и другое. Когда оба датчика включены, датчик пола используется в качестве датчика ограничения пола и предназначен для предотвращения перегрева пола.
Заинтересованы в установке теплых полов?
Ассортимент термостатов Nu-Heat доступен как часть их полной конструкции и комплекта поставки для напольного отопления, будь то часть системы возобновляемого отопления или более традиционной системы котлов.
Наши специалисты могут помочь вам определить лучшую систему для вас и как эффективно управлять теплым полом.
Вопросы? Просмотрите весь наш ассортимент термостатов или прочтите все руководства пользователя термостатов Nu-Heat здесь.
Системы управления теплым полом с технологией интеллектуального управления
Индивидуальная настройка нужной температуры
У каждого человека свои предпочтения в отношении обогрева и охлаждения. В то время как некоторым может потребоваться более высокая температура, другим может потребоваться более низкая температура. В других случаях может потребоваться запланировать отопление, пока вы находитесь вдали от дома.
Системы управления напольным отоплением Uponor имеют следующие особенности:
- Зоны окружающего комфорта могут быть созданы в соответствии с индивидуальными предпочтениями
- Приложение Smatrix позволяет планировать обогрев или охлаждение во время отсутствия
- Голосовое управление через систему интеллектуального управления Smatrix Pulse
- Проводные и беспроводные регуляторы теплого пола
Преимущества использования систем управления напольным отоплением Uponor:
Домовладельцы
Оптимальный комфорт и экономия энергии благодаря технологии автобалансировки
Монтажники
- Экономия времени при установке и вводе в эксплуатацию
- Простая установка и эксплуатация системы
Планировщики
- Широкий выбор устройств управления напольным отоплением Uponor
- Решение для любого строительного проекта в жилом или коммерческом районе
- Интеллектуальная система управления
Интеллектуальные элементы управления Uponor Smatrix Pulse
- Для жилых зданий
- Новый контроль температуры в помещении с полным подключением к умному дому
- Индивидуальная зона комфорта за секунды открытые площадки
- Технология интеллектуального мониторинга и дистанционного управления всей системой
Thermostats Onor Smatrix Style
- Slim Romatle Thermostat с оперативным датчиком температуры
- .
