Техническое обслуживание клапанов Clack Corp. США серии WS1 ВодаБаст ЧП “Водяной сервис”, Минск, РБ
Главная » Техническая поддержка » Техническое обслуживание клапанов Clack Corp. США серии WS1
Существует множество модификаций управляющих клапанов для систем водоподготовки серии WS1 компании Clack. Например WS1-TC, WS1-EI, WS1- CL, WS1-RR. Все эти модификации характеризуют тип управляющего клапаном контроллера, который может иметь различные варианты назначения, программирования и прошивки. Сам клапан (рабочий механизм) у всех одинаковый. Его конструкция достаточно простая и надежная и за последние 10 лет не претерпела никаких существенных изменений. Этот клапан всегда был на хорошем счету у службы сервиса – не нужно тратить много времени на его разборку и держать большой склад запасных частей. Все очень просто и надежно! Сегодня рассмотрим порядок разборки и обслуживания этого агрегата.
Для начала надо стравить давление в системе. Для этого можно включить режим промывки – нажать и удержать на 4 секунды кнопку «regen» или «промывка» а затем перекрыть кран подачи на входе и кран на выходе воды из системы.
Теперь нам необходимо отключить штекер питания и счетчика воды которые находятся в нижней части платы. Тянем их вниз. Если есть другие разъёмы – тоже отключаем (например трехходовой клапан) кроме разъема двигателя – он остается на рамке.
Затем снимаем рамку на которой держится сама плата – для этого необходимо отвести вверх две пластиковые защелки. Защелки достаточно плотные и можно поднимать их поочередно. Сначала одну потянув на себя рамку, затем вторую. Средняя защелка держит плату на рамке и отгибается только для снятия (замены) самой платы контроллера. Рамку с контролером следует положить в безопасное место исключающее падение и попадание влаги.
После снятия рамки мы увидим передаточный механизм Clack – главная шестерня вала (белая) с червячным механизмом (коричневый). При вращении белой шестерни происходит смещение червячного механизма вместе с поршнем (распределительным валом) вперед или назад внутри клапана. То есть плата контроллера посылает сигнал двигателю который приводит в действие этот механизм. Положение поршня в клапане определяет направление движения воды в системе очистки, таким образом система производит обратную и прямую промывки, регенерацию и пополнение раствора. Если двигатель и (или) плата не исправны – то с помощью вращения белой шестерни мы можем провести регенерацию в ручном режиме.
Вокруг белой шестерни есть черное колесо с прорезями для сервисного ключа. Вставляем ключ и движением против часовой стрелки откручиваем весь механизм и вынимаем его из клапана. В нашем случае мы достали механизм вместе с поршнем (распределительным валом) а внутри остался серый механизм, который называется сепаратор или распределитель потоков Clack. Его мы тоже достаем. Как видим на нем образовалась ржавчина. Тоже самое можно сказать и про поршень и про внутреннюю поверхность корпуса.
Вынимаем червячный механизм с поршнем из корпуса клапана Clack WS 1 | Затем достаем сепаратор Clack WS 1 | На поверхности поршня отложилась ржавчина |
Соответственно техническое обслуживание заключается в очистке данных узлов от отложений ржавчины, которая может привести к неправильной работе клапана, разрыву уплотнительных резиновых колец и прочим повреждениям. Очистку можно проводить с помощью раствора гидросульфита натрия или уксуса. Такое техническое обслуживание требуется производить регулярно (раз в год) прежде всего для реагентных станций обезжелезивания, для обезжелезивателей фильтров и комплексных систем очистки воды в которых и происходит отложение ржавчины. В системах умягчения отложения солей жесткости практически не происходит, соответственно для них данный сервис можно производить с периодичность раз в 2-3 года. После очистки внутреннею поверхность корпуса и черные уплотнительные резиновые манжеты можно смазать силиконовой смазкой. ВАЖНО!!! Вопреки распространенному мнению, что внутренние детали клапанов CLACK необходимо регулярно смазывать силиконовой несмываемой водой смазкой для предотвращения их истирания и как следствие пропускание потоков воды в неверных направлениях – ЦИТИРУЕМ и ПЕРЕВОДИМ НА РУССКИЙ надпись на корпусе NO LUBRICANT ON CLEAR SEALS – НЕ СМАЗЫВАТЬ ПРОЗРАЧНЫЕ РЕЗИНОВЫЕ КОЛЬЦА. А если посмотреть в руководство по сервису, то там мы еще прочитаем что нельзя смазывать и сам поршень, который ходит внутри сепаратора по этим самым прозрачным манжетам! Эти детали должны быть просто очищены без последующего смазывания.
Далее собираем все элементы в обратном порядке, вставляем сепаратор, поршень с передаточным механизмом и закручиваем ключом. Надеваем рамку с платой контроллера, подключаем разъемы и одеваем крышку. Нажимаем и удерживаем кнопки «далее» (NEXT) и «промывка» (REGEN) на три секунды – клапан выставляется в исходное положение – т. е. в режим сервиса. После этого нажимаем кнопку «промывка» (REGEN) на 3 секунды и переводим систему в режим регенерации. На первом этапе (обратная промывка) открываем кран подачи воды на систему и выпускаем в дренаж воздух. Далее поэтапно проверяем работоспособность клапана на каждом цикле – подробнее здесь. По завершении тестовой регенерации открываем кран на выходе после системы. Байпасный кран должен быть закрыт. Техническое обслуживание закончено.
Вместе с очисткой рабочего поршня и сепаратора клапана Clack одновременно производиться очистка инжектора (на фото слева). Подробно этот процесс описан здесь. Кроме этого может производиться очистка от отложений или замена верхнего дистрибьютера (на фото справа), который считается расходным материалом для систем водоподготовки. Для этого необходимо откручивать и снимать клапан с корпуса системы. Казалось бы простое действие, но оно требует определенной сноровки. Неправильное его выполнение может создать дополнительные трудности при обратной установке клапана на корпус – об этом мы расскажем в других материалах.
Звоните нам +37529-657-19-00 или пишите [email protected]. Будем рады помочь!

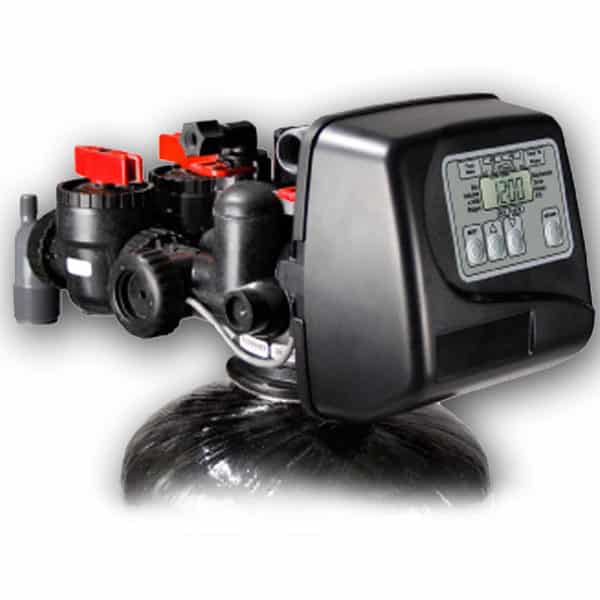

Управляющий пятикнопочный клапан CLACK WS1 с контроллером CI для систем фильтрации и умягчения воды
Печать
В избранноеСравнение
- V1CIBTZ-03 по таймеруLT18525526 500 ₽
- V1CIDMF-03 по счетчикуLT18525729 500 ₽
29 500 ₽
Купить
Основной склад: Осталось несколько штук
Блок управления WS1 CI таймер / счетчик / дренаж 3.4″ (пятикнопочный, в шахматном порядке) применяется в установках умягчения / фильтрации периодического действия
Подробное описание
- Обзор
- Характеристики
- Отзывы (0)
- Инструкция CLACK WS1 CI
Управляющий клапан Clack WS 1 CI (пятикнопочный, в шахматном порядке) применяется в бытовых и промышленных системах очистки воды
Устанавливается на фильтры обезжелезивания и умягчения. В варианте DM оборудован счетчиком учета очищенной воды. Выводит фильтр на промывку по расходомеру (счетчику), по таймеру, по счетчику отложенная (в удобное время). Рекомендуемые размеры корпусов фильтров -(6″-21″). Оснащен стандартной посадочной резьбой – 2,5″. Размер под водоподъемную трубу – 1,05″. Возможен восходящий и нисходящий режим регенерации фильтра. Возможно подключение клапана NHWB для предотвращения попадания неочищенной воды в систему во время регенерации, или 3-ходового клапана MAV для непрерывной подачи воды в многокорпусной системе.
Особенности:
- Три режима регенерации: по счетчику немедленная, по счетчику отложенная, по таймеру.
- Возможность задать продолжительность любой стадии регенерации (до 9-ти) и их последовательность.
- Восходящая и нисходящая регенерация.
- Энергонезависимая память (до 48 часов).
- Легкая замена аккумулятора контроллера.
- Заполнение бака умягченной водой.
- Индикатор низкого уровня соли.
- Надежная схема привода плунжера.
- Ремонтопригодность.
- Рабочее напряжение — 12 В.
Назначение | фильтрация по времени (таймеру), фильтрация по расходу (водосчетчику) / времени, умягчение по времени (таймеру), умягчение по расходу (водосчетчику) /времени |
Материал корпуса клапана | норил |
Тип фильтрации | Сверху-вниз, Снизу-вверх |
Присоединение к баллону | 2.5″ |
Присоединение вход / выход | 1″ |
Подключение к дренажу | 3/4″ |
Линия забора реагента (солевая линия) | 3/8″ |
Дистрибьютор (водоподъемная труба) | 1.05 мм |
Габариты упаковки для транспортной компании (ДхШхВ) | 30 × 25 × 25 см |
Вес | 2.5 кг |
Изготовитель: | Clack |
CLACK WS1 с контроллером CI отзывы
About this product reviews yet. Be the first!
Инструкция по настройке клапана управления WS1CI Clack
Инструкция разработана для производителей водоочистного оборудования для выбора различных режимов работы управляющих клапанов. Данная инструкция не предназначена для использования в качестве руководства для готовых систем умягчения или фильтрования. Определенные части этого Руководства могут использоваться производителями при написании инструкций для монтажников и сервисного персонала
В наличии: 2 шт.
Плата V3108CI
В наличии
Система обезжелезивания и осветления WWFA с клапаном Clack WS1/EW
EURAQUA PALLAS EQ
В наличии
Система обезжелезивания и осветления WWFA с клапаном Clack WS1/RI
Магазин воды | Как разблокировать клапан умягчителя воды Clack WS1 для программирования
Вы пытаетесь внести изменения в программирование вашего умягчителя воды Clack WS1 или фильтра железа и серы, но обнаруживаете, что клапан заблокирован? Если вы столкнулись с этой проблемой, как и некоторые другие наши подписчики, продолжайте читать, поскольку Гэри Водяной демонстрирует, как вы можете открыть клапан самостоятельно.
ПОЧЕМУ КЛАПАН БЫЛ ЗАБЛОКИРОВАН?
В магазине воды Midland мы обычно не запираем клапаны после установки, но некоторые сборщики умягчителей воды, такие как Viqua, делают это.
Основная причина, по которой некоторые сборщики блокируют их, заключается в том, что домовладелец не будет возиться с настройками. Однако в вашем домашнем хозяйстве могут возникнуть и другие ситуации, когда вы, возможно, захотите запереть и свое!
Например: если оборудование находится в доме, который вы сдаете в аренду, или в коммерческом помещении, где вы хотите убедиться, что кто-то, кто не знает, что он делает, не испортит настройки, вы может захотеть держать его запертым. Еще одна веская причина, если в доме есть маленькие дети, которые любят исследовать и любят нажимать на кнопки! Если это так, обязательно заблокируйте его.
КАК УЗНАТЬ, ЗАКРЫТ ЛИ МОЙ КЛАПАН?
Чтобы проверить, заблокирован ли клапан умягчителя воды Clack WS1, выполните следующие действия. Нажмите кнопку NEXT и СТРЕЛКУ ВНИЗ на клапане одновременно, и вы должны перейти к следующему экрану. Если следующий экран не появится в течение 5 секунд, активируется блокировка клапана.
ПРИМЕЧАНИЕ: Умягчитель воды Clack WS1 с 4 и 5-кнопочными клапанами можно заблокировать; 3-кнопочные клапаны часов не могут.
КАК РАЗБЛОКИРОВАТЬ КЛАПАН CLACK WS1?
Заблокированный клапан может быть проблемой для вас, если вы хотите изменить программу. Если вы обнаружите, что вам нужно внести изменения в настройки, вот как это сделать.
Чтобы РАЗБЛОКИРОВАТЬ клапан Clack WS1, последовательно нажмите ∇, NEXT, ∆ и SET CLOCK, затем одновременно нажмите NEXT и ∇ и удерживайте их в течение 3 секунд, чтобы разблокировать клапан. Возможно, вам придется повторить процедуру пару раз, прежде чем она разблокируется.
КАК ЗАПОЛНИТЬ КЛАПАН CLACK WS1?
Чтобы ЗАКРЫТЬ клапан, выполните ту же процедуру. Последовательно нажмите ∇, NEXT, ∆ и SET CLOCK, затем одновременно нажмите NEXT и ∇ на 3 секунды, и вы заблокируете клапан.
Вот оно! Простое руководство «Сделай сам» о том, как заблокировать и разблокировать клапан умягчителя воды Clack WS1, подготовленное сертифицированным специалистом по воде Water Store Midland, Гэри The Water Guy.
НЕ ЗАБУДЬТЕ: Регулярное техническое обслуживание вашей системы очистки воды необходимо для поддержания качества воды в вашем доме. Если вы хотите установить, обслуживать, улучшить или отремонтировать ваше оборудование для очистки воды, свяжитесь с Water Store Midland сегодня. Мы будем рады помочь вам!
Пока мы говорим об умягчителях воды Clack, нажмите здесь… и увидимся в следующем видео!
Инструкции для клапанов для умягчения воды Clack Vibrant Water
Инструкции для клапанов Clack для умягчения воды
(включая нитратно-сульфатные блоки) и фильтров обратной промывки
Загрузки:
M1 – Руководство по клапану под названием WS1 WS1. 25 Water Specialist Drawings and Service Manual M2
M20008 Water Specialist EE Control Valve Programming Manual
A. Общие инструкции, применимые как к клапанам, так и к фильтрам умягчителей воды Clack
- Ознакомьтесь с Руководством M1 на страницах 25-28, чтобы ознакомиться с основными правилами использования и установки клапана и стр. 32 и 33 для получения подробной информации об байпасном клапане полного потока. На странице 35 рассматриваются впускные и выпускные фитинги.
- Направление потока воды. Все системы протекают справа (вход неочищенной воды) налево (выход очищенной воды), если смотреть со стороны таймера клапана (спереди)
- При поставке с фильтром и умягчителем, если не даны специальные инструкции, они устанавливаются таким образом, чтобы вода сначала проходила через фильтр, а затем в умягчитель.
- Всегда устанавливайте системы на твердую (предпочтительно бетонную) и ровную поверхность. Устанавливайте в помещении или под навесом и минимально подвергайте воздействию прямых солнечных лучей и выдуванию мусора. Если на открытом воздухе, запросите дополнительную погодостойкую крышку таймера.
- При установке на скважинные системы поместите блок(и) гидравлически после гидропневматического напорного бака. Не устанавливайте между колодцем и резервуаром.
- Установите в пределах 15 футов от бесперебойной электрической розетки на 115 В.
- Сливной фитинг 3/4″ MPT поставляется в верхней части каждого регулирующего клапана. Используйте дренаж 3/4″ для большинства фильтров. Для большинства умягчителей уменьшите внутренний диаметр трубы или трубки до 1/2″, если только длина не превышает 20 футов. Дренажи могут подниматься на 8 футов, чтобы очистить дверные проемы.
- Сливная вода из фильтров обычно выглядит грязной, но не содержит химических добавок и может быть утилизирована где угодно. Сливная вода умягчителя может содержать грязь, но примерно 1/3 ее объема будет содержать раствор соли с высоким содержанием растворенных твердых частиц, который наносит ущерб окружающей среде и должен удаляться в сухой колодец, французскую канализацию, канализацию или септик. Многочисленные отраслевые исследования не показали ухудшения работы септика из-за этого сброса.
B. Инструкции по умягчению и снижению содержания нитратов
- Обзор M1 стр. 34. После размещения и подвода и отвода, подсоедините и поддержите сливную линию. Оставьте подачу воды в устройство выключенной.
- Подсоедините черную пластиковую трубку с наружным диаметром 3/8 дюйма длиной 6 футов, поставляемую в солевом баке, сначала к нажимному фитингу в верхней части клапана, а затем прикрепите другой конец к нажимному фитингу в верхней части солевого клапана. Чтобы получить доступ к этому второму соединению, поднимите крышку солевого бака и найдите 4-дюймовый диаметр. белая трубка (хорошо рассол). Снимите крышку с солевого колодца и проденьте черную трубку через отверстие сбоку солевого бака и солевого колодца и вставьте трубку в нажимной фитинг в верхней части предохранительного клапана солевого раствора. Потяните за солевой трубопровод в солевом баке, а затем за клапан, чтобы убедиться, что они оба герметичны. Установите белую крышку на солевой колодец.
- Добавьте не менее 40-фунтового мешка соли в солевой бак. Используйте только соль, расфасованную и продаваемую для использования в качестве смягчителя воды. Используйте каменную соль (94% соли + 6% грязи) или соль в гранулах (99% соли). «Обыкновенная» соль — это хлорид натрия, а хлорид калия можно заменить без каких-либо корректировок. Будьте осторожны с хлористым калием, если ежедневно наблюдаются перепады температуры в сторону тепла и холода, потому что его характеристики температуры/растворимости отличаются от характеристик хлорида натрия, и в солевом баке могут образовываться большие «лепешки» соли, которые могут ухудшить работу умягчителя.
- Добавьте около 5 галлонов воды к соли в солевом баке. В полученном виде умягчитель будет производить умягченную воду, но полученный рассол необходим для первой регенерации. С этого момента правильное количество воды будет автоматически возвращаться в солевой бак для производства солевого раствора для последующих регенераций.
- Подключите вентильный трансформатор.
- Создайте давление в системе.
а. Нажмите правую кнопку (РЕГЕНЕРАЦИЯ) на таймере и удерживайте в течение 5 секунд. Клапан переместится в положение обратной промывки.
б. Очень медленно, частично откройте подачу воды в блок. Когда весь воздух будет удален из агрегата через сливную линию и будет течь только вода, полностью откройте подачу воды. - Повторно нажимая кнопку РЕГЕНЕРАЦИЯ, быстро проведите клапан через оставшиеся циклы регенерации и верните его в рабочее положение.
- Выберите ближайший кран с ХОЛОДНОЙ водой и откройте его на полную мощность на несколько минут, пока вода не станет чистой.
- Установите фактическое время суток в данный момент, просмотрев M2 стр. 6 или удерживая кнопку установки часов (также со стрелкой вниз) Часы будут мигать. Используйте стрелку вверх или вниз, чтобы установить час в соответствии с вашим местным временем. Нажмите следующую кнопку, чтобы увидеть мигающие минуты. Установите соответственно. Нажмите «Далее» еще раз, и система вернется в сервисный режим с отображением вашего местного времени.
- Обычно блоки предварительно настроены для применения и будут регенерировать в 2:00 утра на обработанном объеме воды. Чтобы изменить время регенерации или жесткость воды, см. М2 стр. 17.
- Наслаждайтесь очищенной водой и в течение дня или двух добавьте до 300 # соли в солевой бак.
- Для обеспечения хорошей и долгой работы вашего устройства
a. Всегда поддерживайте уровень соли в солевом баке выше уровня жидкости.
б. Если в сырой воде есть железо, марганец или подозреваемые бактерии, раз в 3 или 4 месяца добавляйте в солевой бак имеющийся в продаже очиститель на основе смолы. При желании вы можете приобрести у нас автоматический очиститель, который недорого сохраняет чистоту смолы в течение многих лет.
с. Проверьте давление воды в агрегате. Если потребитель снабжается скважиной, давление не должно опускаться ниже 25 фунтов на квадратный дюйм. Более низкое давление может привести к неполной регенерации, соленой воде в кранах и преждевременному разрушению смолы. Если муниципальное водоснабжение должно быть определенным, давление не превышает 100 фунтов на квадратный дюйм и предпочтительно не превышает 70 фунтов на квадратный дюйм. Высокое давление сокращает срок службы резервуара и клапана, что приводит к утечкам.
д. Держите место вокруг установки достаточно чистым и опрятным.
C. Инструкции по обратной промывке фильтра.
- Обзор M1 стр. 34. После размещения и подвода и отвода, подсоедините и поддержите сливную линию. Оставьте воду в блоке ВЫКЛЮЧЕННОЙ, и все краны, светильники и приборы в помещении также должны быть в выключенном положении.
- Подключите вентильный трансформатор.
- Нажмите и удерживайте правую кнопку (РЕГЕНЕРАЦИЯ) на передней панели таймера. Клапан перейдет в положение обратной промывки.
- Очень медленно, частично откройте подачу воды в установку. В сливе виден и слышен воздух и небольшое количество воды.
- Один раз в канализации видна только вода
a. Если это угольный фильтр, немедленно перекройте воду на входе и подождите 30 с лишним минут.
б. Для всех остальных и угольных фильтров через 30 минут перейдите к пункту 6. - Полностью откройте впускной клапан. Для угольных фильтров нажмите и удерживайте кнопку REGEN в течение 5 секунд. Позвольте полному потоку сливаться во время циклов обратной промывки и промывки.
- В конце цикла промывки осмотрите сливную воду.
- При необходимости повторите цикл РЕГЕНЕРАЦИИ столько раз, сколько необходимо, пока сливаемая в конце цикла вода не станет чистой и прозрачной.
- Откройте ближайший ХОЛОДНЫЙ кран и включите воду, пока она не станет чистой и прозрачной. Клапаны
- запрограммированы на заводе следующим образом, если не были сделаны специальные инструкции.
Углеродные фильтры Все остальные
Время регенерации 2:00 утра 2:00.
