конденсатоотводчики | ГЕСТРА | США

Для менеджеров по техническому обслуживанию и энергопотреблению ключевыми факторами являются повышение производительности, снижение эксплуатационных расходов и использование энергии.

Удаляя конденсат из вашей паровой системы с помощью таких решений, как конденсатоотводчики, вы можете поддерживать эффективную теплопередачу, уменьшить повреждение оборудования вашей паровой системы и возвращать повторно используемую энергию конденсата в питательный бак вашего котла для повторного использования.

Конденсатоотводчики GESTRA отвечают самым строгим системным требованиям и помогают эффективно удалять конденсат, поддерживая максимальную производительность вашей системы.

AK автоматические дренажные клапаны

Автоматические дренажные конденсатоотводчики автоматически удаляют воздух и конденсат из паровых систем при запуске и останове и обеспечивают защиту от замерзания.

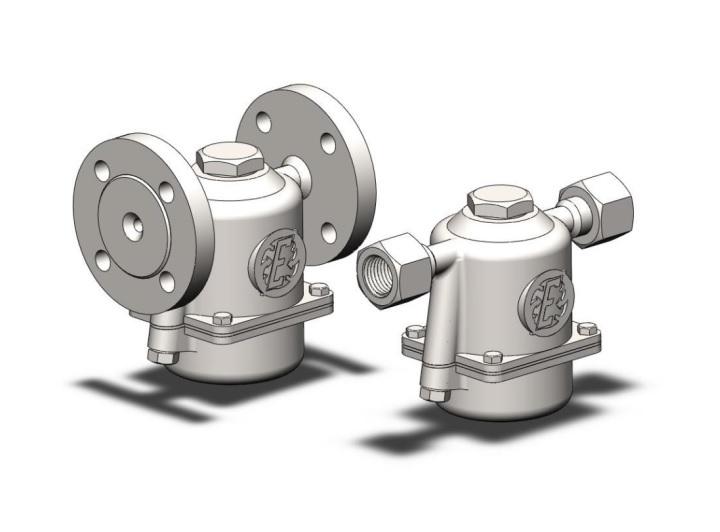

Термостатические конденсатоотводчики BK – биметаллические

Биметаллические конденсатоотводчики отличаются высокой скоростью отклика, высокой эффективностью и чрезвычайной устойчивостью, что делает их идеальными для систем с перегретым и насыщенным паром, а также для систем обогрева и обогрева пара.

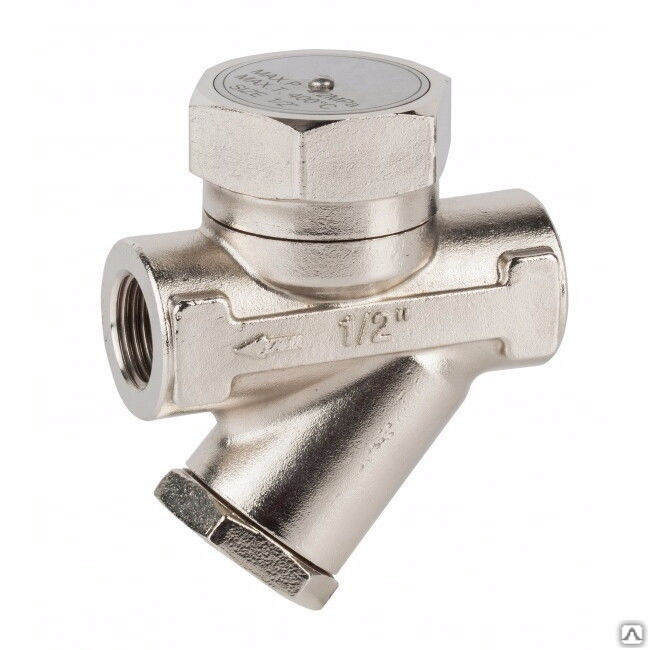

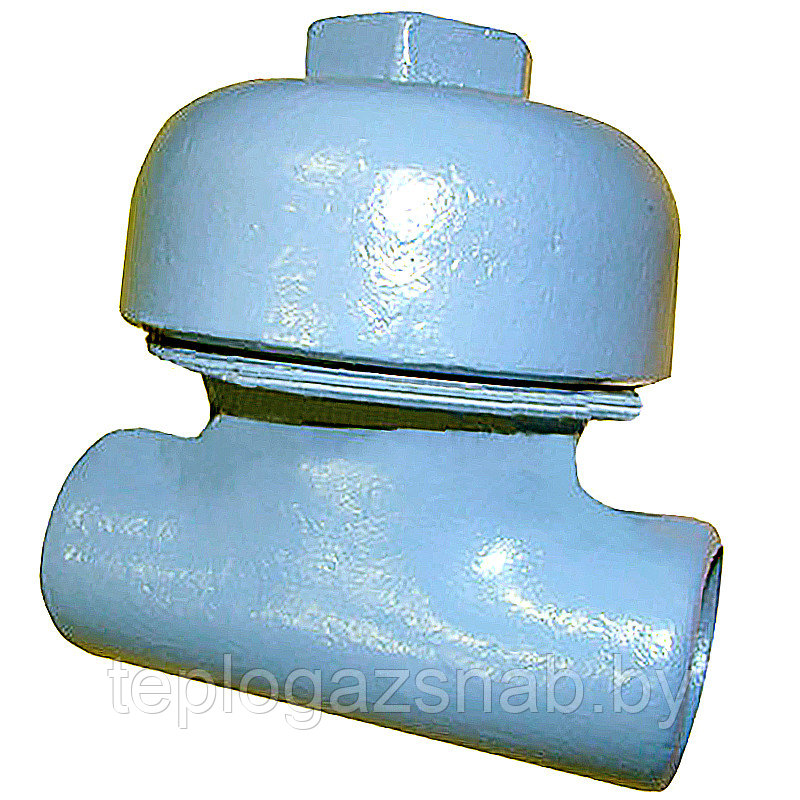

Термодинамические конденсатоотводчики DK

Компактные термодинамические конденсатоотводчики идеально подходят для дренирования процессов нагрева с небольшими колебаниями нагрузки, включая системы насыщенного и перегретого пара, системы обогрева пара и воздухонагреватели.

Коллекторы GMF

Коллекторы конденсатоотводчиков идеально подходят для распределения пара и сбора конденсата на предприятиях с большим количеством конденсатоотводчиков.

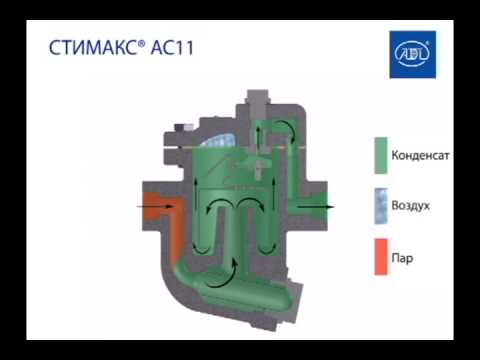

Высокопроизводительные конденсатоотводчики

Быстродействующие конденсатоотводчики подходят для систем автоматического дренажа с большим количеством конденсата; включая испарители, теплообменники, большие котлы, варочные котлы, а также химические и нефтехимические процессы.

Термостатические конденсатоотводчики MK – мембранные

Быстродействующие конденсатоотводчики с мембранным регулятором идеально подходят для систем насыщенного пара, обогревателей, нагревателей воздуха, паровых катков, утюгов и прессов для шин.

Дренажные модули QuickEM

Дренажные модули GESTRA QuickEM предварительно собраны для быстрой и простой установки и идеально подходят для дренажа паровых труб, паровых коллекторов и теплообменников.

Термостатические конденсатоотводчики SMK для процессов SIP и CIP

Термостатические конденсатоотводчики идеально подходят для стерильных и асептических применений в фармацевтической промышленности, включая применение чистого пара и сверхчистого пара, процессы очистки на месте и пар на месте.

Конденсатоотводчики для универсальных соединителей

Конденсатоотводчики для универсальных соединителей подходят для отвода конденсата с малым и средним расходом в трубах и для обогрева пара.

UNA 25-PK-PS Конденсатоотводчики шаровые поплавковые с функцией насоса

Конденсатоотводчики шаровые поплавковые с функцией автоматического насоса гарантируют отвод конденсата с пониженным давлением пара или высоким противодавлением для регулируемых и специальных пластинчатых теплообменников при значительных колебаниях нагрузки и дренаж вакуумных систем.

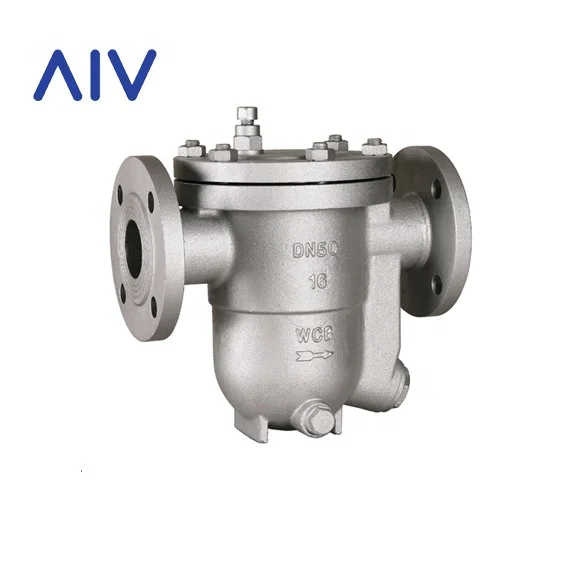

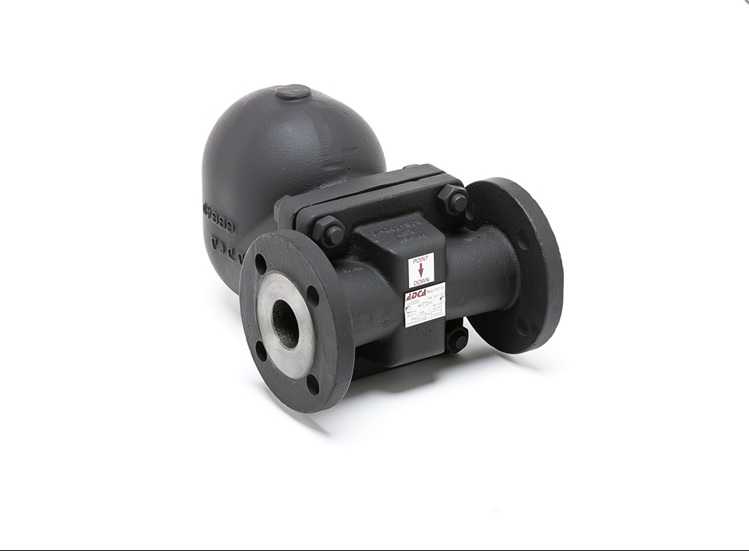

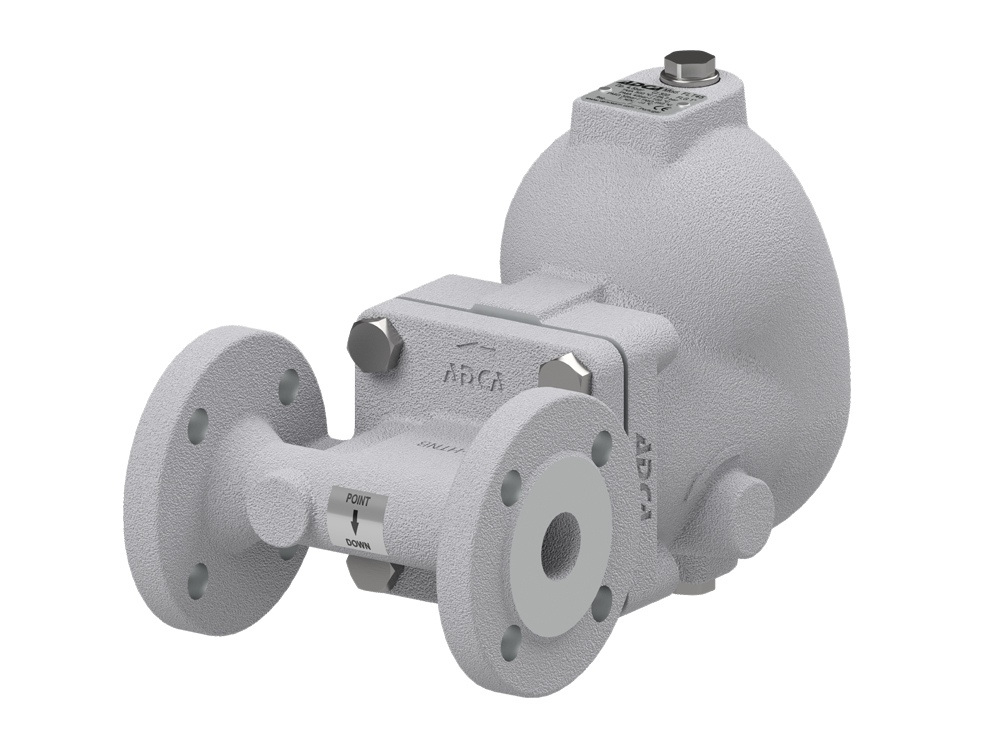

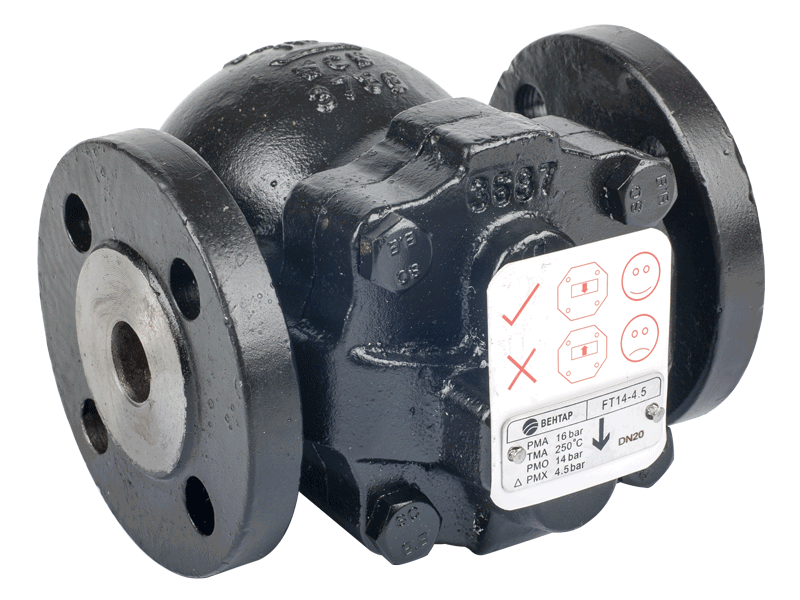

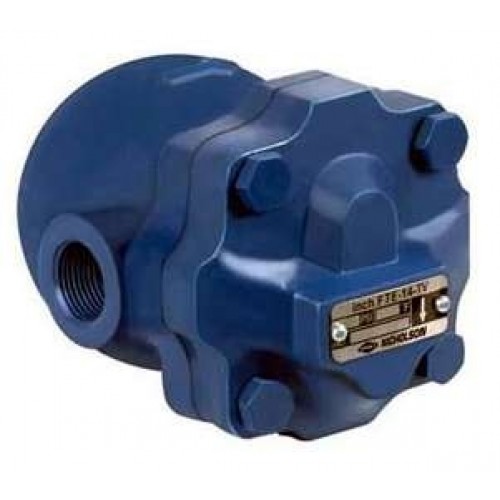

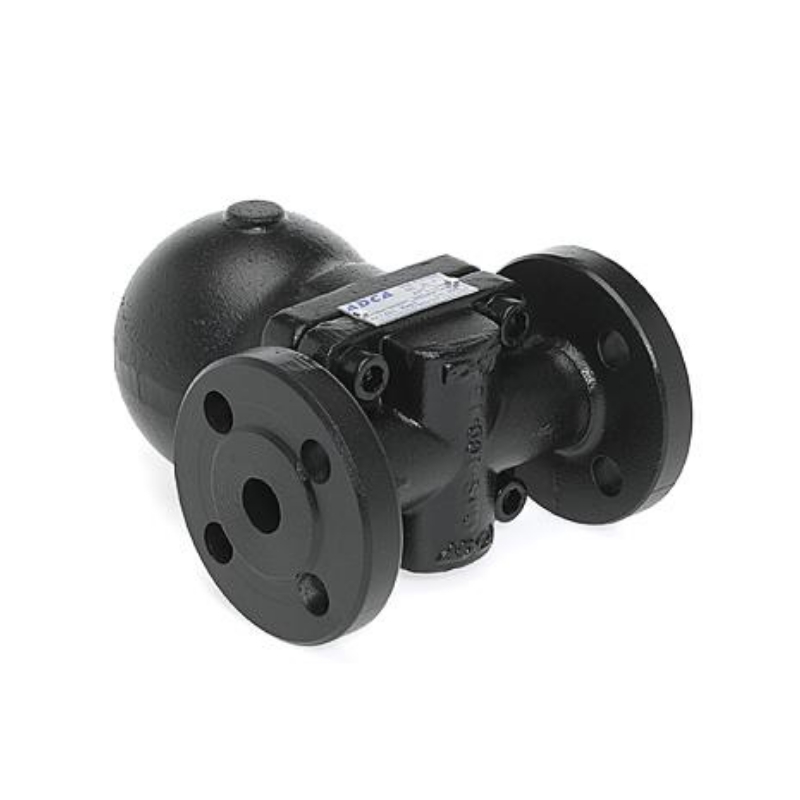

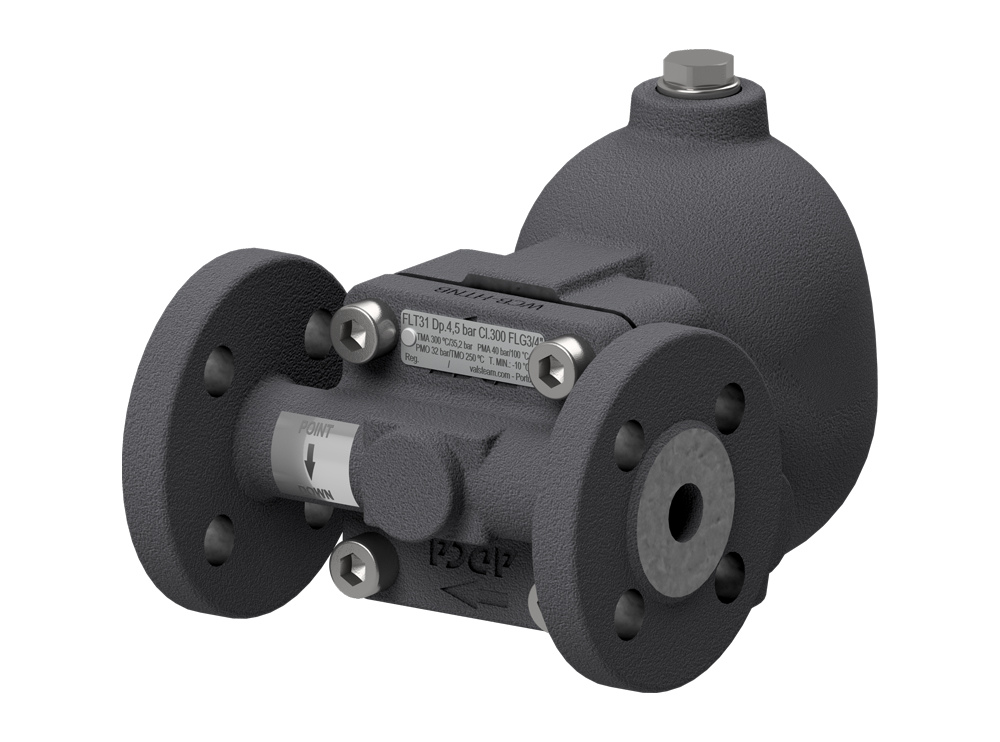

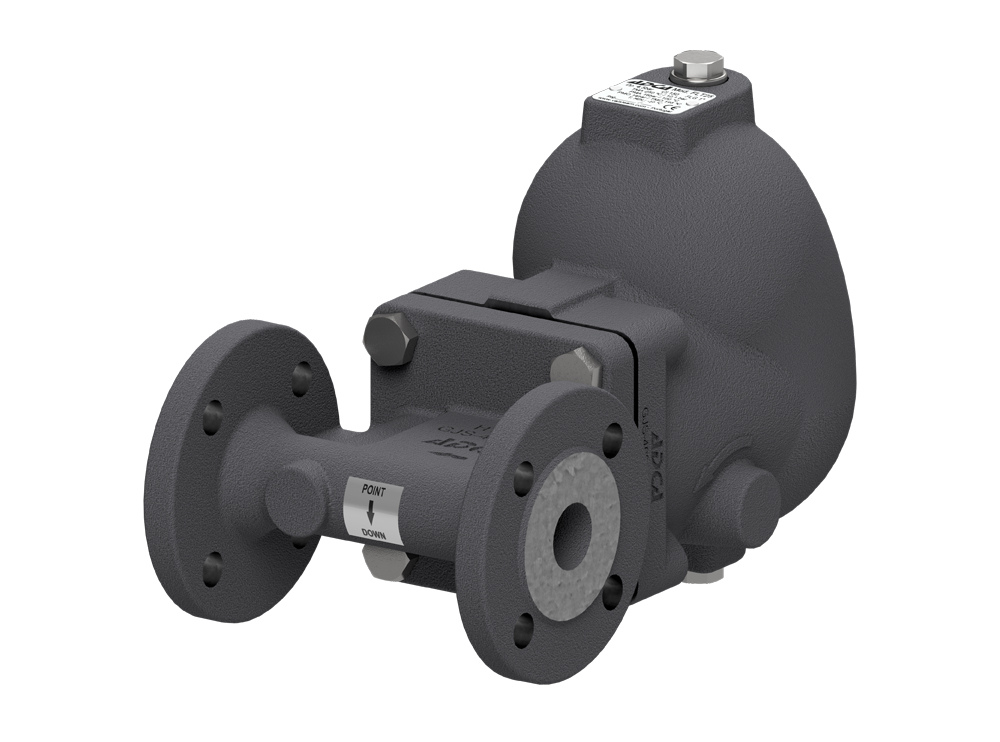

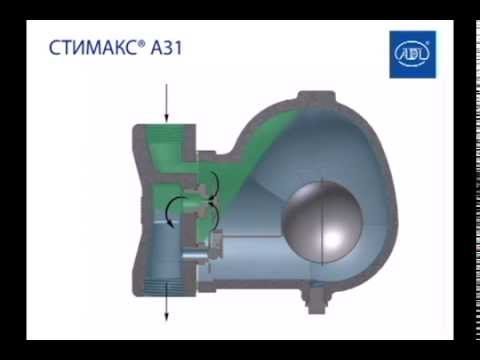

Поплавковый конденсатоотводчик UNA

Подходящие для паровых теплообменников, вакуумных систем, сушильных цилиндров, паровых осушителей и систем с очень низким рабочим или дифференциальным давлением, поплавковые конденсатоотводчики GESTRA удаляют конденсат из пара, холодный конденсат и дистилляты. .

Мониторинг конденсатоотводчиков VK

Визуальный или электронный контроль работы конденсатоотводчиков на вашей паровой установке.

Оборудование для испытаний конденсатоотводчиков VKP

Предотвратите потерю пара и удалите избыток конденсата с помощью нашей современной технологии испытания конденсатоотводчиков.

Термостатические конденсатоотводчики | Спиракс Сарко

Дом / Узнать о паре /

Термостатические конденсатоотводчики

Содержимое

• Введение – Почему конденсатоотводчики?
• Термостатические конденсатоотводчики

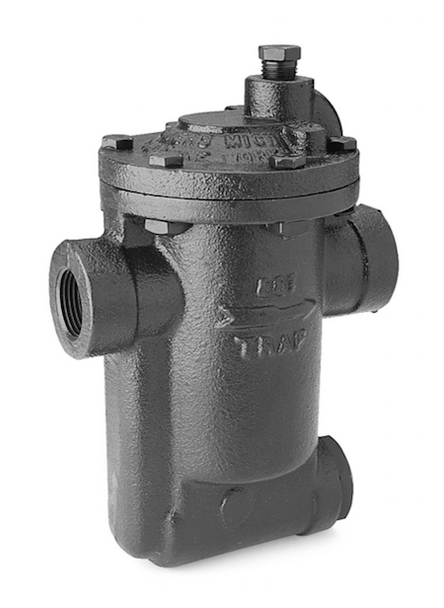

• Механические конденсатоотводчики
• Термодинамические конденсатоотводчики
• Соображения по выбору конденсатоотводчиков
• Выбор конденсатоотводчиков – Оборудование для столовых Оборудование для перекачки масла Больничное оборудование
• Выбор конденсатоотводчиков — промышленные сушилки
• Выбор конденсатоотводчиков – прачечные и прессы
• Выбор конденсатоотводчиков — технологическое оборудование
• Выбор конденсатоотводчиков — оборудование для обогрева помещений
• Выбор конденсатоотводчиков – редукционные клапаны для паровых баков и баков
• Теория вентиляции
• Приложения для вентиляции
• Тестирование и техническое обслуживание конденсатоотводчиков
• Потери энергии в конденсатоотводчиках

Назад, чтобы узнать о паре

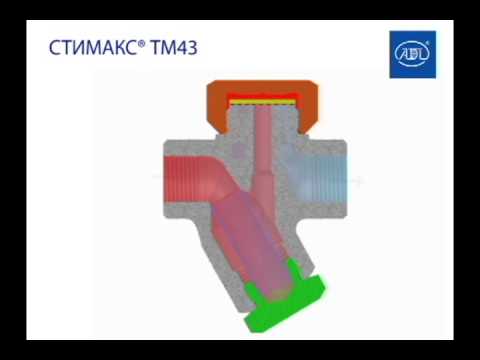

Термостатические конденсатоотводчики

Термостатические конденсатоотводчики работают в зависимости от температуры окружающего пара. Здесь рассмотрены работа и преимущества 3-х различных типов конденсатоотводчиков, биметаллических и термостатических конденсатоотводчиков с уравновешенным давлением. Каждый из них работает по-своему и подходит для определенных типов приложений.

Конденсатоотводчик жидкостного расширения

Это один из самых простых термостатических конденсатоотводчиков, показанный на рис. 11.2.1. Наполненный маслом элемент расширяется при нагревании, закрывая клапан напротив седла. Регулировка позволяет изменять температуру на выходе ловушки в диапазоне от 60°C до 100°C, что делает ее идеально подходящей в качестве устройства для избавления от большого количества воздуха и холодного конденсата при пуске.

Как обсуждалось в Модуле 2.2, температура насыщенного пара зависит от давления.

На рис. 11.2.2 показана кривая насыщения для пара вместе с линией отклика фиксированной температуры (X – X) конденсатоотводчика для жидкости, настроенной на 90°C.

Из рисунка 11. 2.2 видно, что при давлении P ₁ конденсат должен охлаждаться лишь на небольшую величину (ΔT ₁ ), и улавливание допустимо. Однако, если давление увеличивается до P ₂ , то конденсат должен охлаждаться больше (ΔT ₂ ), чтобы пройти через конденсатоотводчик. Это охлаждение может происходить только в трубе между технологическим процессом и ловушкой, и если температура на выходе из ловушки остается постоянной, процесс будет заболачиваться.

Типичное применение

Благодаря своей характеристике нагнетания с фиксированной температурой, конденсатоотводчик для жидкости можно с пользой использовать в качестве «ловушки с отключением дренажа». При этом его выпускное отверстие всегда должно быть направлено вверх, как показано на рис. 11.2.3, чтобы обеспечить постоянное погружение маслонаполненного элемента. Поскольку конденсатоотводчик может разряжаться только при температуре от 60°C до 100°C, он нормально открывается только во время запуска. Его можно установить рядом с конденсатоотводчиком, который обычно подключается к линии возврата конденсата.

Преимущества расширительных конденсатоотводчиков:

• Жидкостные расширительные конденсатоотводчики могут быть приспособлены для сброса при низких температурах, обеспечивая превосходную функцию «холодного дренажа».

• Как и конденсатоотводчик с уравновешенным давлением, конденсатоотводчик для жидкости полностью открыт в холодном состоянии, обеспечивая хороший выпуск воздуха и максимальную емкость для конденсата при пусковых нагрузках.

• Жидкостный конденсатоотводчик можно использовать в качестве пускового конденсатоотводчика в магистралях перегретого пара низкого давления, где длинная охлаждающая ветвь гарантированно заполнена более холодным конденсатом. Он способен выдерживать вибрации и гидравлические удары.

Недостатки конденсатоотводчика жидкостного расширения:

• Гибкая трубка элемента может быть разрушена коррозионным конденсатом или перегревом.

• Поскольку конденсатоотводчик сбрасывает конденсат при температуре 100°C или ниже, его никогда не следует использовать в тех случаях, когда требуется немедленное удаление конденсата из парового пространства.

• Если конденсатоотводчик будет подвергаться замораживанию, конденсатоотводчик и связанные с ним трубопроводы должны быть хорошо изолированы.

• Жидкостный расширительный конденсатоотводчик сам по себе обычно не является решением для улавливания, так как обычно для его параллельной работы требуется еще один конденсатоотводчик. Однако его часто можно использовать там, где скорость запуска не является важным фактором, например, при опорожнении нагревательных змеевиков с небольшим резервуаром.

Конденсатоотводчик с уравновешиванием давления

Значительным усовершенствованием конденсатоотводчика для жидкости является конденсатоотводчик с уравновешиванием давления, показанный на рис. 11.2.4. На его рабочую температуру влияет окружающее давление пара. Рабочий элемент представляет собой капсулу, содержащую специальную смесь жидкости и воды с температурой кипения ниже, чем у воды. В холодных условиях, существующих при запуске, капсула расслабляется. Клапан смещен со своего седла и широко открыт, что позволяет беспрепятственно удалять воздух. Это свойство всех конденсатоотводчиков со сбалансированным давлением и объясняет, почему они хорошо подходят для вентиляции.

Когда конденсат проходит через конденсатоотводчик с уравновешенным давлением, тепло передается жидкости в капсуле. Жидкость испаряется до того, как пар достигает ловушки. Давление пара внутри капсулы заставляет ее расширяться, и клапан закрывается. Потери тепла из ловушки затем охлаждают воду, окружающую капсулу, пар конденсируется, и капсула сжимается, открывая клапан и выпуская конденсат до тех пор, пока пар снова не подойдет и цикл не повторится (рис. 11.2.5).

Разница ниже температуры пара, при которой работает конденсатоотводчик, определяется концентрацией жидкой смеси в капсуле. «Тонкостенный» элемент быстро реагирует на изменения давления и температуры. Результатом является строка ответа, как показано на рисунке 11.2.6.

Ранние элементы сильфонного типа из цветных металлов были подвержены повреждению гидравлическим ударом. Внедрение элементов из нержавеющей стали значительно повысило надежность. На рис. 11.2.7 показано в разобранном виде современное устройство конденсатоотводчика с уравновешенным давлением, которое обладает значительной устойчивостью к повреждениям от гидравлического удара, перегрева и коррозии.

Преимущества конденсатоотводчика с уравновешенным давлением:

• Маленький, легкий и имеет большую емкость для своего размера.

• Клапан полностью открыт при запуске, позволяя воздуху и другим неконденсируемым газам свободно выходить и обеспечивая максимальное удаление конденсата при максимальной нагрузке.

• Маловероятно, что конденсатоотводчик этого типа замерзнет при работе в открытом положении (если только после конденсатоотводчика не будет подъема конденсатной трубы, что позволит воде стекать обратно и заливать конденсатоотводчик при отключении пара).

• Современный конденсатоотводчик со сбалансированным давлением автоматически адаптируется к изменениям давления пара вплоть до максимального рабочего давления. Он также выдерживает перегрев до 70 °C.

• Ловушка проста в обслуживании. Капсула и седло клапана легко снимаются, а замену можно установить за несколько минут, не снимая ловушку с линии.

Недостатки конденсатоотводчика с уравновешенным давлением:

• Конденсатоотводчики с уравновешенным давлением старого типа имели сильфон, который был подвержен повреждению гидравлическим ударом или коррозионным конденсатом. Сварные капсулы из нержавеющей стали, представленные совсем недавно, лучше переносят такие условия.

• Как и все другие термостатические конденсатоотводчики, конденсатоотводчики с уравновешенным давлением не открываются до тех пор, пока температура конденсата не упадет ниже температуры пара (точная разница температур определяется жидкостью, используемой для заполнения элемента). Это явный недостаток, если конденсатоотводчик выбирается для применения, в котором, например, недопустимо заболачивание парового пространства; магистральный дренаж, теплообменники, критические трассировки.

Биметаллический конденсатоотводчик

Как видно из названия, биметаллические конденсатоотводчики изготавливаются из двух полос из разнородных металлов, сваренных вместе в один элемент. Элемент деформируется при нагревании. (Рис. 11.2.8):

  В отношении этого простого элемента необходимо учитывать два важных момента:

• Работа конденсатоотводчика происходит при определенной фиксированной температуре, которая может не удовлетворять требованиям паровой системы, возможно работающей при различных давлениях и температурах (см. Рисунок 11.2.9).).

• Поскольку мощность, создаваемая одной биметаллической пластиной, невелика, пришлось бы использовать большую массу, которая медленно реагировала бы на изменения температуры в паровой системе.

Производительность любого конденсатоотводчика можно измерить по его реакции на кривую насыщения пара. Идеальный ответ должен точно следовать кривой и быть чуть ниже ее. Простой биметаллический элемент имеет тенденцию линейно реагировать на изменения температуры.

На рис. 11.2.9 показана линейная характеристика простого биметаллического элемента относительно кривой паронасыщения. При увеличении давления пара выше P1 разница между температурой насыщения пара и рабочей температурой ловушки будет увеличиваться. Заболачивание увеличивается с увеличением давления в системе, что подчеркивает неспособность ловушки реагировать на изменяющиеся условия давления.

Необходимо отметить, что при давлениях ниже P1 рабочая температура конденсатоотводчика фактически выше температуры насыщения. Это заставит конденсатоотводчик пропускать пар при этих более низких давлениях. Можно обеспечить регулировку конденсатоотводчика во время производства, чтобы эта часть кривой насыщения всегда находилась выше рабочей линии. Однако из-за линейного действия элемента разница между ними будет еще больше увеличиваться с увеличением давления в системе, увеличивая эффект заболачивания.

Очевидно, что это не является удовлетворительной операцией для любого конденсатоотводчика, и производители предпринимали различные попытки улучшить ситуацию. Некоторые используют комбинации двух разных наборов биметаллических пластин в одном пакете, которые работают при разных температурах (рис. 11.2.10).

Типичным результатом является разделенная линия ответа, аналогичная показанной на рис. 11.2.11. Это улучшение по сравнению с рис. 11.2.9, но оно все еще не точно следует кривой насыщения. Один набор биметаллических лепестков отклоняется, чтобы дать отклик P ₁ до P ₂ . При более высокой температуре второй набор биметаллических пластин способствует получению реакции P ₂ на P ₃ . Очевидно, что хотя это и является улучшением по сравнению с предыдущим дизайном, он по-прежнему неудовлетворителен с точки зрения следования кривой насыщения.

Более инновационной конструкцией является термостатический элемент с тарельчатой ​​пружиной, показанный на рис. 11.2.12. Термостатический элемент состоит из набора биметаллических дисков. Эти диски, если они действуют непосредственно между штоком клапана и седлом (как в некоторых термостатических конденсатоотводчиках), вызывают линейное изменение температуры конденсата на выходе с изменением давления (кривая «А», рис. 11.2.13). За счет включения пружинной шайбы между дисками и углубления в седле это поглощает часть расширения биметалла при низком давлении, так что при изменении давления должно происходить большее изменение температуры. Форма пружинной шайбы предпочтительнее цилиндрической пружины, потому что она развивает силу с экспоненциально возрастающей скоростью, а не с линейной скоростью. Этот эффект имеет место до 15 бари до тех пор, пока пружина не отклонится к дну выемки, и означает, что температура конденсата на выходе будет более точно следовать кривой паронасыщения (кривая «В», рис. 11.2.13). Скорость разряда также улучшается за счет динамического щелчка, который имеет тенденцию производить взрывной разряд.

Преимущества биметаллического конденсатоотводчика:

• Биметаллические конденсатоотводчики обычно компактны, но могут иметь большую емкость для конденсата.

• Клапан широко открыт, когда конденсатоотводчик холодный, что обеспечивает хорошую вентиляцию воздуха и максимальную пропускную способность по отводу конденсата в условиях «пуска».

• Поскольку конденсат имеет тенденцию свободно стекать из выпускного отверстия, этот тип конденсатоотводчика не замерзнет при работе в открытом положении. Корпуса некоторых биметаллических конденсатоотводчиков сконструированы таким образом, что даже в случае замерзания они не получат никаких повреждений.

• Биметаллические конденсатоотводчики обычно способны выдерживать гидравлический удар, агрессивный конденсат и высокое давление пара.

• Биметаллические элементы могут работать в широком диапазоне давлений пара без необходимости изменения размера отверстия клапана.

• Если клапан находится с выходной стороны седла, он будет сопротивляться обратному потоку через конденсатоотводчик. Однако, если есть вероятность обратного потока, после ловушки должен быть установлен отдельный обратный клапан.

• Поскольку конденсат сбрасывается при различных температурах ниже температуры насыщения, и при условии допустимого заболачивания парового пространства часть энтальпии насыщенной воды может быть передана установке. Это извлекает максимальную энергию из конденсата до того, как он сливается в отходы, и объясняет, почему эти ловушки используются на трассирующих линиях, где конденсат часто сбрасывается в отходы.

• Техническое обслуживание конденсатоотводчика этого типа не представляет особых проблем, так как внутренние детали можно заменить, не снимая корпус конденсатоотводчика с линии.

• Пар вторичного вскипания, образующийся всякий раз, когда конденсат сбрасывается из более высокого давления в более низкое, будет вызывать увеличение противодавления в линии конденсата. Охлаждающая ветвь позволяет конденсату охлаждаться, производя меньше пара мгновенного испарения в линии конденсата и, таким образом, помогая снизить противодавление.

Недостатки биметаллического конденсатоотводчика:

• Поскольку конденсат сбрасывается ниже температуры пара, происходит заболачивание парового пространства, если только конденсатоотводчик не будет установлен на конце длинной охлаждающей ветви, обычно 1-3 м труба без лаг (см. рис. 11.2.14). Биметаллические конденсатоотводчики не подходят для установки на технологических установках, где для достижения максимальной производительности жизненно важно немедленное удаление конденсата. Это особенно актуально для установок с регулируемой температурой.

• Некоторые биметаллические конденсатоотводчики подвержены засорению трубной грязью из-за низкой скорости внутреннего потока. Однако некоторые биметаллические ловушки имеют клапаны специальной формы, которые улавливают энергию разряда, чтобы открыть клапан больше. Они имеют тенденцию давать прерывистую характеристику выброса струи, а не постоянный капельный выброс, и, как таковые, имеют тенденцию к самоочищению. Эти затворы клапанов иногда называют динамическими щелчками.

• Если биметаллический конденсатоотводчик должен сбрасываться при значительном противодавлении, конденсат должен охладиться до более низкой температуры, чем обычно требуется, прежде чем клапан откроется. Противодавление 50 % может привести к падению температуры нагнетания до 50°C. Для выполнения этого условия может потребоваться увеличить длину охлаждающего патрубка.

• Биметаллические конденсатоотводчики не реагируют быстро на изменения нагрузки или давления, потому что элемент реагирует медленно.

Конденсатоотводчик со сбалансированным давлением BT6

Конденсатоотводчик сбалансированного давления BT6 из нержавеющей стали 316L специально разработан для гигиенических применений, включая паровые барьеры, CIP/SIP и дренаж технологических емкостей, стерилизаторы и автоклавы, а также дренаж паропроводов кулинарии.
