Жаротрубный котел

Жаротрубный котел

Котельный завод производит стальные жаротрубные котлы с ручными топками и автоматическими горелками в широком диапазоне мощностей, температурного режима и давления. На нашем официальном сайте вы можете подобрать и купить жаротрубный котел по доступной цене. Опытные специалисты нашего завода проконсультируют вас и помогут в подборе оборудования исходя из технологических процессов вашего производства. Мы поставляем установки на предприятия любых регионов России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы.

Жаротрубные котлы российского производства применение

Выбрать жаротрубные паровые котлы в каталоге завода

Цена от 398 000

Цилиндрические жаротрубные котлы применяются в сельскохозяйственном производстве для пропарки кормов и изготовлении гранулированных комбикормов, в птицеводстве для удаления пера с забитой птицы, в пищевой промышленности для переработки и стерилизации молока, для дефростации мяса, при пивоварении, в деревообрабатывающей – для сушки и гнутья древесины в пропарочных камерах, в медицине для стерилизации инструмента и спецодежды, для производства стройматериалов при изготовлении ЖБИ изделий, для пропарки бетона в пропарочных камерах, для прогрева инертных материалов.

Цилиндрический жаротрубный котел характеристики

Жаротрубные котлы российского производства

Виды котлов бывают жаротрубные и водотрубные. Первые частично, до рабочего уровня, заполнены водой, которая выполняет функцию охлаждения поверхностей нагрева котла. Оставшаяся верхняя часть заполнена насыщенным паром, в которой происходит удаление капель воды из пара и из которой производится отбор пара потребителем. Во вторых объем котла полностью заполнен водой, которая является теплоносителем, охлаждает поверхность нагрева и передает тепло потребителю.

Таким образом отличие жаротрубных и водотрубных котлов заключается в следующем: в первых греющая среда (дымовые газы) омывает поверхности нагрева (жаровую трубу) с внутренней стороны, тогда как во вторых греющая среда омывает поверхности нагрева с наружной стороны.

Агрегат в водогрейном режимеАгрегат в паровом режиме
Мощность, МВтТемпература воды, доДавление воды, доПроизводительность, кг/чТемпература пара, доДавление пара, до
0. 2295 – 115 °С0.1 – 0.3 МПа300115 – 170 °С0.07 – 0.9 МПа
0.37500
0.52700
0.741000
1.11500
1.21600

Мощность жаротрубных котлов зависит от расхода твердого топлива забрасываемого в топку агрегата и объема подаваемого воздуха на горение, при поддержании постоянного давления в котлоагрегате. Мощность в котле КВа жаротрубном регулируется объемом подаваемого горелкой топлива в топку. Выбирая мощность агрегата, необходимо знать максимальную производительность пара, которая потребуется вам в работе.

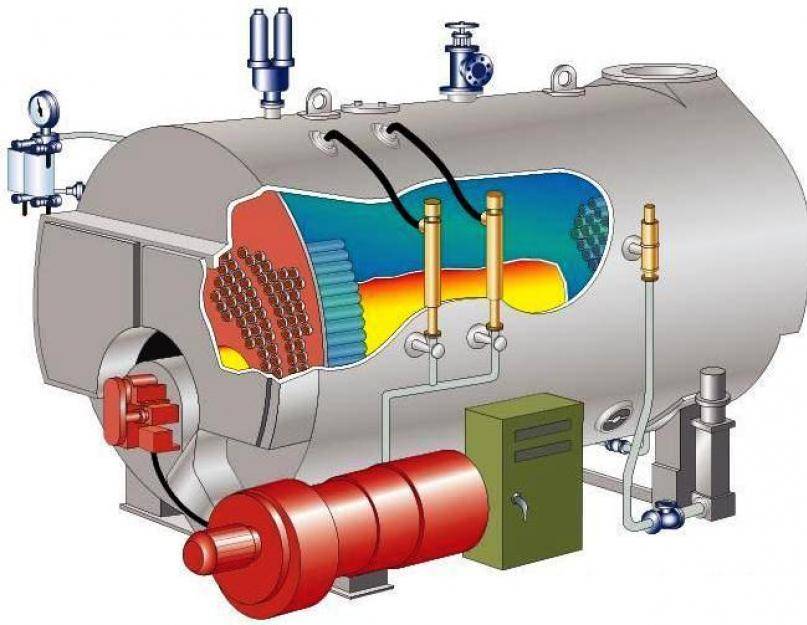

Жаротрубный котел устройство

Жаротрубный котел устройство

Жаротрубный дымогарный котел имеет корпус цилиндрической формы, внутри которого, в торцевой части, размещена топка, а с противоположной стороны система отвода дыма. Топочная камера – цилиндрическая, выполнена в виде жаровой трубы. Все пространство между корпусом и топкой является водяной рубашкой. Рядом с топкой находится жаротрубный теплообменник, по которому циркулирует теплоноситель. Он выполнен в виде горизонтальных трубок небольшого сечения для увеличения эффективности нагрева воды.

Для подачи и отвода воды в систему предусмотрены штуцера. Входной штуцер, через который в агрегат поступает вода, находится в нижней части теплообменника. Выходной штуцер в верхней.

Жаротрубный котел чертеж

В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия. В случае повышения температуры она расплавляется, вода через отверстие поступает в топку, пламя в топке затухает, а в паровой установке понижается давление пара. Такая конструкция обеспечивает безопасность жаротрубных котлов.

Преимущества жаротрубных котлов – отсутствие нагрева внешней поверхности корпуса благодаря использованию водяной рубашки, эффективное распределение тепла и полное отбор мощности от создаваемого теплового потока при сгорании топлива достигается высокий кпд более 90%.

Жаротрубный цилиндрический котел твердотопливный

Жаротрубный цилиндрический котел твердотопливный

К фронтовой стороне агрегата крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора. Вентилятор служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения. Колосники, на которых происходит горение топлива, укладываются в нижней части топочной камеры.

Для осмотра внутренних поверхностей топки в качестве лаза используется дверка для шурования угля.

Жаротрубный цилиндрический котел газовый

На фронт газового цилиндрического парового котла крепится горелка.

В топочной камере происходит горение топлива.

Газовые жаротрубные котлы

На фронтальной части газовых жаротрубных котлов крепится чугунная плита с держателем для горелки. Агрегат оборудуется горелками фирм UNIGAS различной мощности в зависимости от предполагаемой нагрузки. На горелках устанавливается стальная форсунка с варьируемой длиной, для уменьшения сопротивления воздуха применяется специальный соплодержатель. Диффузор, или головка сгорания, монтируется с помощью градуированной шкалы, позволяющей легко придать ему нужное положение. Горелки жаротрубных котлов характеризуются наличием разъемов быстрого подключения к питанию, а также возможностью получить легкий доступ ко всем частям горелки при аварийной ситуации или плановом обслуживании. Уменьшенная толщина соединительного фланца делает горелку достаточно компактной.

В комплект автоматизированной горелки обычно входит устройство автоматического контроля пламени и механизм модулируемого регулирования мощности.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ на жаротрубные котлы должно быть установлено два насоса, рабочий и резервный. Дренажи производят дренирование трубной системы от шлама, воздушники удаление скапливающего воздуха. На паросборник устанавливаются 2 предохранительных клапана.

Жаротрубный котел принцип работы

Стальные жаротрубные котлы

Принцип работы жаротрубного котла основан на сжигании топлива в топке агрегата и дальнейшая передача тепловой энергии сгоревшего топлива при помощи теплообменника теплоносителю. Топливо сгорает в топочной части агрегата, окруженной водяной охлаждаемой рубашкой. Нагретые газы проходят во внутренней области труб теплообменника и нагревают металл. Нагретые трубы большого диаметра погружены в воду, соответственно отдают тепло воде. Вода нагревается до температуры кипения и превращается в пар.

Образовавшийся пар проходит по трубкам малого диаметра, которые находятся в трубах большого диаметра.

Таким образом, проходящие сквозь трубы газы нагревают воду и перегревают пар. Перегрев осуществляется проходом через вторичную трубную систему и уже в перегретом состоянии пар выводится на потребительские нужды.

Установка жаротрубного котла

Схема подключения жаротрубного котла

Жаротрубные котлы российского производства поставляются полной заводской готовностью, на месте монтажа устанавливаются на подготовленную ровную поверхность и закрепляются анкерными болтами. Подключаются инженерные коммуникации, устанавливаются контрольно-измерительные приборы, запорно-регулирующие приборы, автоматика, дымовая труба.

Купить жаротрубный котел

Купить цилиндрический жаротрубный котел и вспомогательное оборудование вы можете, отправив заявку через наш сайт или обратившись по телефону. Мы выполняем доставку оборудования до объекта заказчика во все регионы России, Казахстана и Монголии.

Жаротрубный паровой котёл: принцип работы, виды и особенности

Жаротрубный котел изобрели в 19 веке, для увеличения паропроизводительности обычных цилиндрических котлов, не изменяя их размеров, путем развития внутренних поверхностей нагрева. В наше время жаротрубные котлы не потеряли своей актуальности.

Жаротрубный котел, имеет жаровые трубы, который проходят внутри водного пространства котла. Всем известно, что жаротрубные отопительные котлы изготовить не сложно, соответственно и цена на такие котлы минимальная.


Сфера применения жаротрубных паровых котлов

Жаротрубные паровые котлы нашли широкое применение в современной жизни. И наиболее часто их используют в сфере жилищно-коммунального хозяйства, а также на производстве, где есть потребность в паре. К примеру, такое оборудование можно увидеть в котельных, обслуживающих:

  • жилые здания и комплексы;
  • коммерческие и административные помещения;
  • производственные цеха;
  • медицинские и образовательные учреждения;
  • другие объекты, нуждающиеся в эффективном и недорогом источнике тепла.

В целом, же можно отметить, что оборудование данного типа используется в любом месте, где потребность в паре постоянна и равномерна.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Основными конструкционными элементами жаротрубного парового котла являются топка, водяной бак и дымогарные (жаровые) трубы. Принцип действия агрегата основывается на сжигании топлива и передаче выделяющегося тепла воде, в результате чего она переходит в газообразное состояние.

Образующиеся при сгорании топлива дымовые газы попадают в дымогарные трубы, которые находятся внутри бака, и нагревают воду до температуры парообразования. В зависимости от числа проходов дымовых газов жаротрубные паровые котлы делятся на двухходовые и трехходовые. Первые имеют простую конструкцию и, как следствие, стоят дешевле. Вторые отличаются более высоким коэффициентом полезного действия. Разница в КПД между двух- и трехходовыми агрегатами зависит от марки и модели и варьируется от 1 до 3%.

Жаротрубные паровые котлы на газовом топливе: особенности и недостатки

Для повышения КПД, часто жаротрубные котлы переводят на газ. Обычно в них устанавливают газовые горелки низкого давления или инжекционные горелки среднего давления. Также демонтируют колосниковую решетку, которая установлена для сжигания твердого топлива, демонтируют фронтальную плитку, заменяют новой, которая имеет отверстие для монтажа грелок, а также глазки для розжига. Если делается монтаж инжекционной горелки с пластинчатым стабилизатором, то устанавливать фронтальную плиту необязательно.

Жаротрубные паровые котлы, переведенные на газовое топливо, работают надежно и показывают хорошие теплотехнические показатели. Недостатками являются, нагрев насадок у горелок, иногда может наблюдаться пульсирующее горение, которое обычно сопровождается выбросом пламени и хлопками. В большинстве случает эти недостатки возможно устранить. Важно, чтобы конструкции горелок соответствовал диаметр форсунок инжекционных горелок среднего давления, иначе невозможно будет добиться полного сжигания газа.

Как правило, котельные с жаротрубными котлами, обязательно должны иметь узел редуцирования давления, потому что они снабжаются газом от сети среднего или высокого давления. В котельных с секционными котлами устанавливают ротационные счетчики, для учета расхода газа. Если снабжение газом идет от сети низкого давления, то счетчик устанавливается сразу, если подача газа идет от сети среднего или высокого давления, то счетчики устанавливаются, после регулятора давления. Потому что давление не должно превышать 0,1 МПа

Из недостатков жаротрубных паровых котлов можно выделить, большие габариты и значительную металлоемкость, внутренние топки, которые могут сжигать лишь топливо высокого качества.

Самый большой недостаток данных котлов – они взрывоопасны. Если внезапно снизить давление внутри котла, при большом объеме кипящей воды, мгновенно выделиться большое количество пара и произойдет взрыв. Но если соблюдать все правила техники безопасности, то подобного никогда не случится.

Сейчас зарубежные заводы, которые предлагают жаротрубные котлы, требуют выполнить два условия: первое – должна быть соответствующая химводоподготовка и должна использоваться только химоочищенная вода.

Сейчас зарубежные заводы, которые предлагают жаротрубные котлы, требуют выполнить два условия:

  • должна быть соответствующая химводоподготовка;
  • должна использоваться только химоочищенная вода.

При правильной эксплуатации котел сэкономит вам приличную сумму денег, а также согреет вас своим теплом.

КРАТКИЙ ОБЗОР ПОПУЛЯРНЫХ КОТЛОВ ICI CALDAIE

Итальянская компания ICI Caldaie была основана в 1958 году. С самого начала производитель работал на опережение, предлагая потребителям высокотехнологичные решения, не имеющие аналогов. Такой подход сохранился и сегодня, поэтому нет ничего удивительного в том, что оборудование данной марки занимает лидирующие позиции на мировом рынке по общему объему продаж.

Что же касается жаротрубных агрегатов ICI Caldaie, то в настоящий момент наиболее востребованы две серии оборудования:

  1. ICI Sixen. Данная линейка включает в себя двухходовые жаротрубные паровые котлы, производительность которых варьируется от 350 до 5000 кг/ч. Агрегаты могут работать как на жидком топливе, так и на газе, что существенно расширяет сферу их использования. Расчетное эксплуатационное давление 12 и 15 бар, а опционально до 25 бар. КПД жаротрубных паровых котлов составляет 90%. В комплектацию входит как оборудование, так и арматура, необходимая для быстрого запуска агрегата.
  2. ICI Rex. В этой серии представлены горизонтальные водогрейные жаротрубные котлы, предназначенные для эксплуатации в системах с температурой воды от 60 до 110 ºC. Нормальное рабочее давление составляет 6 бар. Мощность зависит от модели и варьируется от 70 до 6000 кВт. Несомненным преимуществом котлов данной серии является высокий КПД — более 92%. Также стоит отметить, что агрегат совместим с горелками на жидком и газообразном топливе, поэтому может работать на дизеле, мазуте или магистральном газе.

И паровые, и водогрейные котлы ICI Caldaie — это современное оборудование, нашедшее широкое применение в различных сферах жизнедеятельности человека. Если вы тоже решили приобрести агрегат этой марки, рекомендуем проконсультироваться со специалистами компании «Альба», которая является официальным представителем завода-производителя в нашей стране.

Жаротрубные котлы – Продавцы Производство

Перейти к содержимому Жаротрубные котлыadmin2022-06-27T12:20:57-04:00

Продавцы Жаротрубные котлы изначально разрабатывались для решения проблем, присущих традиционной конструкции морских котлов Scotch. Все жаротрубные котлы распределяют энергию через набор труб с водяным затвором для обеспечения теплопередачи. Котел Селлерса является инновационным в том, как он распределяет эту энергию в точке сгорания, а не в оборотной камере. Равномерное применение энергии сгорания исключает термический удар и позволяет сбросить любое возможное накопление энергии в сосуде через задний разгрузочный люк, который является уникальным в отрасли.

В традиционном котле Scotch Marine, напротив, 100% энергии сгорания подается в топку. Из-за своих конструктивных недостатков котел Scotch Marine по-прежнему представляет опасность теплового удара, что приводит к множеству сопутствующих проблем, которые в конечном итоге потребуют значительного обслуживания и потери рабочего времени.

Дизайн жаротрубного котла Seller

Типы жаротрубных котлов

Sellers предлагает несколько типов жаротрубных котлов, потому что мы понимаем, что у разных клиентов разные потребности. Но, несмотря на различия, каждый из наших котлов имеет такое же первоклассное качество, которого ожидают клиенты Sellers. Ознакомьтесь с нашим разнообразием вариантов, включая однопроходные, двухпроходные и трехпроходные конструкции.

Одноходовые жаротрубные котлы

Двухходовые жаротрубные котлы

Жаротрубные котлы Ygnis

Продавцы Жаротрубные котлы er Преимущества
