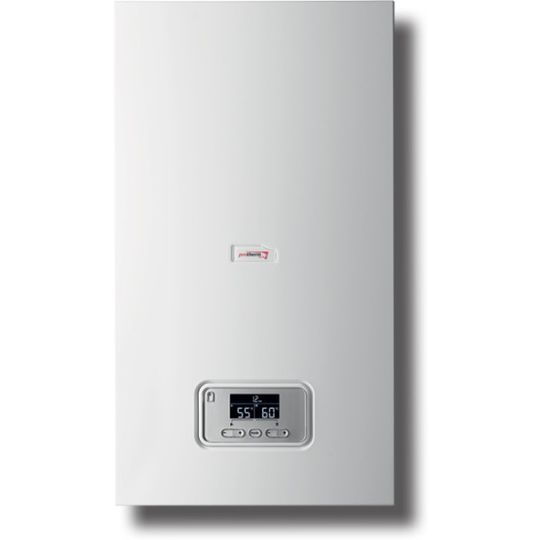

Электрический котел Protherm Скат RAY 28 KE 14
КАТАЛОГ
Котлы отопления
Электрические котлы
81 930 ₽
| Тип котла | |
| Электрический | Да |
| Одноконтурный | Да |
| Настенный | Да |
| Технические характеристики | |
| Полезная мощность, кВт | 28 |
| Потребляемая мощность, кВт | 28 |
| Номинальный ток, ~360В/А | 50 |
| Максимальная сила тока ~360В/А | 43 |
| КПД, % | 99,5 |
| Рабочее давление, Атм | 0,8- 3,0 |
| Расширительный бак, л | 7 |
| Светодиодная индикация | Да |
| Жидкокристаллический дисплей | Да |
| Индикация температуры | Да |
| Индикация неисправностей | Да |
| Режимы отопления | |
| Масксимальная рабочая температура | 85 C |
| Система контроля | |
| Предохранительный клапан | Да |
| Тепловой предохранитель | Да |
| Защита от замерзания | Да |
| Защита насоса от заклинивания | Да |
| Электрическое подключение | |
| Напряжение / Частота, В/Гц | 230,400/50 |
| Потребление, кВт | 28 |
| Класс защиты | IPX4D |
| Рекомендуемое сечение провода, 380В, мм2 | 10 |
| Размеры | |
| Контур отопления, дюйм | 3/4 |
| Высота, мм | 740 |
| Глубина, мм | 310 |
| Ширина, мм | 410 |
| Вес, кг | 39,3 |
| Тип котла | |
| Электрический | Да |
| Одноконтурный | Да |
| Настенный | Да |
| Технические характеристики | |
| Полезная мощность, кВт | 28 |
| Потребляемая мощность, кВт | 28 |
| Номинальный ток, ~360В/А | 50 |
| Максимальная сила тока ~360В/А | 43 |
| КПД, % | 99,5 |
| Рабочее давление, Атм | 0,8- 3,0 |
| Расширительный бак, л | 7 |
| Светодиодная индикация | Да |
| Жидкокристаллический дисплей | Да |
| Индикация температуры | Да |
| Индикация неисправностей | Да |
| Режимы отопления | |
| Масксимальная рабочая температура | 85 C |
| Система контроля | |
| Предохранительный клапан | Да |
| Тепловой предохранитель | Да |
| Защита от замерзания | Да |
| Защита насоса от заклинивания | Да |
| Электрическое подключение | |
| Напряжение / Частота, В/Гц | 230,400/50 |
| Потребление, кВт | 28 |
| Класс защиты | IPX4D |
| Рекомендуемое сечение провода, 380В, мм2 | 10 |
| Размеры | |
| Контур отопления, дюйм | 3/4 |
| Высота, мм | 740 |
| Глубина, мм | 310 |
| Ширина, мм | 410 |
| Вес, кг | 39,3 |
Электрический котел PROTHERM СКАТ 28 кВт.
Характеристики, цены и описание, рекомендации в выборе.Описание

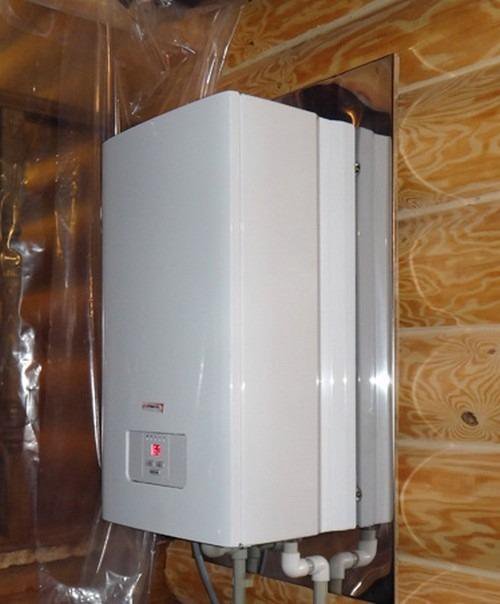

Электрический котел Protherm СКАТ 28.
Настенные электрические котлы СКАT 28, производимые под маркой Protherm с 1992 года, предназначены для установки в квартирах, жилых домах и дачных домиках. Котлы относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании. Котлы не требуют подключения к дымоходу и газопроводу. Важно ! Электрический котел Protherm СКАТ 28 K может работать только от сети с напряжением ~380В,. Данный тип котлов относится к серии «одноконтурных», т.е. для приготовления горячей воды ГВС, Вам понадобится бойлер косвенного нагрева и комплект его подключения к котлу.
Инструкция по эксплуатации на электрический котел Protherm Cкат 28 ray
Руководство по установке и техническому обслуживанию Protherm Cкат 28 ray
Электрический котел Протерм СКАТ 28 — описание и применение.
В большинстве случаев для отопления домов используется отопительное оборудование которое сжигает либо газ (например, газовые котлы), либо жидкое топливо (например, мазут или солярку), либо твердое топливо (дрова, уголь и т.
- в первую очередь, высокий КПД (к слову будет сказано, КПД у электрических котлов достигает почти 99,5 %, что на 10% выше чем КПД, например, газовых котлов)
- экологичность
- точность регулирования температуры
- бесшумная работа
- легкость монтажа
Котлы электрические Protherm СКАТ 28 K — особенности и преимущества.
Электрокотел СКАТ является собственной разработкой компании Protherm и, как уже было отмечено ранее, имеет очень высокий (99,5% ) КПД, что значительно снижает стоимость затрат на отопление. Кроме этого, электрокотел Скат прост в монтаже, не требует специальных навыков для обслуживания и не нуждается в специальном помещении для установки.
В арсенале Протерм Скат все необходимые функции:
- КПД 99.
5% (больше чем у газовых котлов на 10%) - Интегрированная возможность подключения бойлера косвенного нагрева
- Наличие встроенного расширительного бака 7л
- Плавная покиловатная модуляция мощности (такой функции нет ни у одного производителя)
- Возможность каскадного подключения
- Наличие встроенного насоса
- Подключение модели 28 кВт может быть только 3-х фазным 380В
- Мощность котла регулируется группой тэнов, в зависимости от надобности системы отопления с задержкой 7-11 секунд для предотвращения резких колебаний в сети
- В случае выключения подачи электроэнергии котел автоматически отключится и при возобновлении подачи электроэнергии произведет запуск, сохранив ранее выставленные настройки
- Аварийное выключение – срабатывает от датчика перегрева при превышении температуры теплоносителя свыше 100 градусов
- Автоматическая задержка выключения включения тенов исходя из нужной мощности
- Наличие датчика температуры
- Аварийный датчик давления дает команду котлу отключиться при снижении давления воды в системе отопления меньше 0,8 Бар
- 5 ступеней защиты по напряжению (перепады напряжения, отсутствие одной фазы, высокое напряжения, низкое напряжение, порыв кабеля, короткое замыкание, зануление, отсутствие заземления и т. д.)
- Автоматика элеткрокотла Протерм Скат 28
- Управление котлом по заданной температуре пользователя
- При установке бойлера косвенного нагрева осуществляется управление трехходовым клапаном по термостату бойлера
- Задержка отключения встроенного насоса после прекращения работы котла при контроле комнатного регулятора температуры или комнатного программатора
- Управление котлом по командам уличного датчика температуры или комнатного термостата
5% (больше чем у газовых котлов на 10%)
д.)Электрические котлы Protherm Скат 28 кВт — технические характеристики.
| Максимальная тепловая мощность | кВт | 28 | |
| Регулировка мощности | кВт | 1-28 | |
| Площадь отопления, рекомендуемая до | м2 | 300 | |
| КПД | % | 99,5 | |
| Присоединительные размеры: | |||
| Сечение провода (одножильный) не менее | Ø мм2 | 7*3 | |
| ГВС (вода) | Ø | в выносном баке | |
| Отопление (подающая и обратная линия) | Ø | 3/4″ | |
Потребляемый ток, макс. | А | 45 A | |
| Производительность ГВС (ΔТ=30°С) | л/мин | в выносном баке | |
| Объем расширительного бака | л | 7 | |
| Габаритные размеры (ВхШхГ) | мм | 740/410/310 | |
| Гарантия производителя | 2 года с даты пуска | ||
- Бойлер косвенного нагрева
- Термостат бойлера
- Трехходовой кран (желательно фирменный «аква-комплект» протерм)
- Недельный регулятор, суточный программатор или комнатный термостат
- Устройство ночного тарифа. (При установке счётчика ночного тарифа электроэнергии, и буферной ёмкости для подогрева горячей воды, расходы на уплату электроэнергии можно значительно снизить до 50%.)
Купить электрический котел Protherm СКАТ 28К Вы сможете обратившись в компанию Азбука Тепла.
Являясь официальным поставщиком Protherm в Республике Беларусь, ООО «Азбука Тепла» предлагает низкие цены и выгодные условия покупки отопительного оборудования оптом и в розницу.
В нашем магазине вы можете купить котел в рассрочку — без комиссий и переплат, а также приобрести товар, используя банковский кредит. Мы предлагаем своим клиентам приобрести электрический котел Protherm Скат 28K используя «Карту покупок» от БелГазПромБанка или «Карту Халва» от МТБанка.
Мы бесплатно доставим электрический котел Protherm Скат в любую точку Минска и Минского района в течении 24 часов. Мы так же, бесплатно привезем электрокотлыкотлы Протерм в Брест и Гомель, Витебск и Гродно, Могилев и в город Лида. Купить котел Протерм Скат, оформив заказ на сайте и произвести расчет с курьером при доставке можно в Пинске и Лунинеце, в Молодечно и Сморгонь, в Кобрине и в Барановичах, котлы электрические Protherm в Жлобин и в Бобруйск, Мозырь и Калинковичи.
Получить профессиональную консультацию по выбору котла, уточнить стоимость товара и возможные варианты оплаты вы можете у наших менеджеров!
Поставщик : ООО Азбука Тепла, Минск, пр.
Дзержинского 118 пом. 869
Сервисный центр : ООО Азбука Тепла, Минск, пр. Дзержинского 118 пом. 869
Последовательность работы котла – Исправьте это с помощью нашего приложения для поиска неисправностей сантехников для инженеров-теплотехников
Какая последовательность работы котла для бытовых котлов? Это руководство проведет вас через операции котла, которые происходят, когда котел запускается.
Общая последовательность
- Котел в режиме ожидания
- Запрос от комнатного термостата/таймера
- Циркуляционный насос работает – активируется первичный переключатель потока, затем микропереключатель с NO на NC
- Переключающий клапан остается в положении «отдыха» (открыт только порт центрального отопления)
- Печатная плата подает напряжение на вентилятор
- Вентилятор котла работает нормально
- Реле давления воздуха активируется из положения C и NC в положение C и Положение Н.О. (отправка сигнала обратно на печатную плату)
- Термостат защиты от перегрева проверен на замкнутую цепь (непрерывная цепь) Первичный термистор также проверен на правильное тепловое сопротивление
- Генератор искры и электрод(ы) розжига в норме
- Газовый клапан включен и зажигается в норме (низкая скорость)
- Электрод обнаружения пламени в норме (искрение завершено – подтверждена ионизация)
- Газовый клапан поднимается до номинального давления настройки (управляется термистором и потенциометром на плате управления)
- Управление котлом срабатывание термостата или комнатного термостата или таймер выключает котел
- Бойлер. Вентилятор и насос продолжают отводить остаточное тепло (время перебега может варьироваться)
- Котел возвращается в режим ожидания
Вентилятор и насос продолжают отводить остаточное тепло (время перебега может варьироваться)Режим горячей воды
- Котел в режиме ожидания
- Запрос на активацию реле протока горячей воды, затем микропереключатель вверху с НО на НЗ (лопастной, турбинный, колесный или с перепадом давления)
- Насос работает – активирует первичный поток переключатель, затем микропереключатель вверху с Нет на НЗ
- Переключающие клапаны внутренней гидравлики переключаются из положения «отдых» (порт центрального отопления открыт) в положение ГВС (открыт только порт вторичного пластинчатого теплообменника)
Примечание: не все модели оснащены переключающим клапаном и пластинчатым теплообменником, вместо этого используется двухходовой главный теплообменник
- Печатная плата подает напряжение на вентилятор активируется из положения C и NC в положение C и NO (посылая сигнал обратно на печатную плату)
- Термостаты защиты от перегрева C/H и H/W проверяются на замкнутый контур (непрерывный контур), первичный и вторичный термисторы также проверяются на правильное тепловое сопротивление
- Генератор искры и электрод(ы) розжига в порядке
- Газовый клапан подан и зажигается в порядке (скорость воспламенения)
- Электрод обнаружения пламени в порядке (завершение искрообразования – подтверждена ионизация)
- Газовый клапан модулирует в соответствии с расходом воды/ заданной температурой настройка (управляется с помощью термистора и потенциометра на плате управления)
- Котел выключается, когда потребность в горячей воде удовлетворяется
- Котел Вентилятор и насос выбега продолжают рассеивать остаточное тепло (время выбега может варьироваться)
- Котел возвращается в режим ожидания
Обратите внимание: Вышеупомянутая последовательность работы как для горячей воды, так и для центрального отопления не одинакова для каждого котла , однако последовательность событий не будет развиваться дальше вперед , если сигналы обратной связи отсутствуют или они неверны.
См. также нашу страницу процедуры обслуживания котла.
Основные компоненты котла
- Котел – Подробную информацию см. в руководствах по эксплуатации котла
- Программатор
- Зажигание — электронный импульс, прямое искрообразование и т. д.
- Теплообменник – однопроходный или перекрестноточный.
- Насос — скоростной (одно-, двух-, трехскоростной), модулирующий, сдвоенный насос и т. д.
- Перепускной клапан – Мембранный проход, парафиновая капсула, электрический, Venture.
Иногда его называют «клапаном среднего положения» из-за механизма отвода горячей воды от котла либо к радиаторам, либо к водонагревателю, либо к тому и другому - Газовый клапан – Регулятор нуля, автоматический, прерывистый или постоянный пилот.
- Калорифер – Цилиндр и змеевик или пластина.
