Протерм медведь 30 клом технические характеристики: Купить котел газовый напольный Protherm Медведь 30 KLOM 17 по низкой цене с доставкой, характеристики, описание (0010005725)

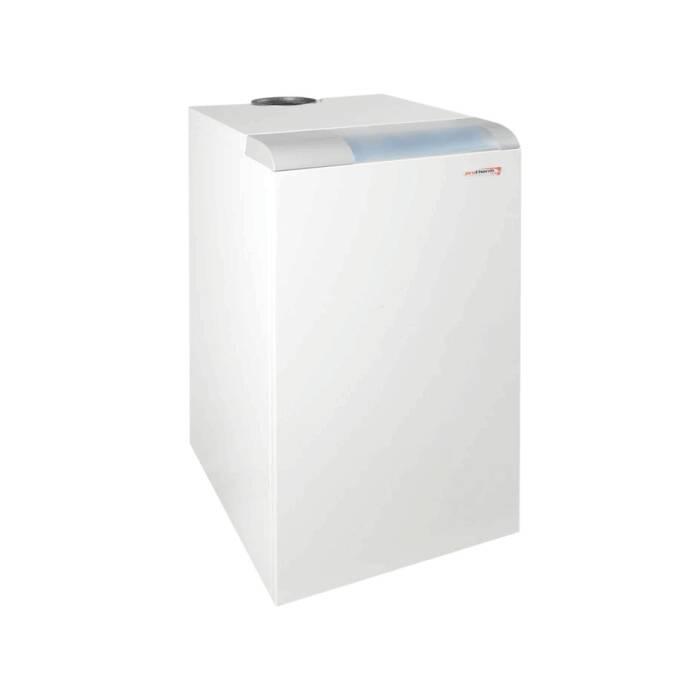

Protherm Медведь 30 KLOM цена, характеристики, видео обзор, отзывы

• Тип отопительного котла газовый
• Число контуров одноконтурный
• Минимальная мощность обогрева 18 кВт
• Максимальная мощность обогрева 26 кВт
• КПД 90 %
• Способ установки напольный
• Тип горелки газовая
• Камера сгорания открытая
• Энергонезависимый Нет
• Автоподжиг Есть
• Показать все

Видео обзоры Protherm Медведь 30 KLOM

• Все 6
• Настройка 1
• Ремонт 1

Характеристики Protherm Медведь 30 KLOM

Общие характеристики *

Тип отопительного котла	газовый
Число контуров	одноконтурный
Минимальная мощность обогрева	18 кВт
Максимальная мощность обогрева	26 кВт
КПД	90 %
Способ установки	напольный
Тип горелки	газовая
Камера сгорания	открытая
Энергонезависимый	Нет
Автоподжиг	Есть
Модуляция пламени	Есть
Бункер в комплекте	Нет
Встроенный бойлер	Нет
Подключение теплого пола	Нет
Нагнетательный вентилятор	Нет
Вытяжной вентилятор	Нет

Технические характеристики *

Максимальная тепловая нагрузка	28 кВт
Минимальная температура горячей воды	45 °С
Материал первичного теплообменника	чугун
Циркуляционный насос	Нет
Битермический теплообменник	Нет
Максимальная температура горячей воды	85 °С
Допустимое давление сжиженного газа	30 мБар
Номинальное давление газа на входе	20 мБар
Варочная панель	Нет
Минимальная тепловая нагрузка	20 кВт
Максимальное давление в контуре отопления	4 бар
Тип газового котла	конвекционный
Расширительный бак	Нет
Номинальное давление природного газа (мин. )	13 мБар

Характеристики подключения *

Патрубок подключения газа	3/4”
Диаметр дымохода	130 мм
Патрубок подключения контура отопления	1”
Подключение раздельного дымохода 80 мм	Нет

Используемое топливо *

Расход природного газа	3 куб. м/час
Сжиженный газ	Есть
Основное топливо	природный газ
Природный газ	Есть

Управление и диагностика *

Разъем для подключения внешнего управления	Нет
Термометр	Есть
Индикация нагрева	Нет
Индикация включения	Нет
Дисплей	Есть
Автодиагностика	Есть
Управление системой солнечных коллекторов	Нет
Пульт ДУ	Нет
Программатор	Нет
Комнатный термостат	Нет
Управление	электронное
Датчик уличной температуры	Нет
Манометр	Есть

Системы защиты *

Защита от перегрева	Есть
Газ-контроль	Есть
Защита от замерзания	Есть

Габариты и вес *

Высота	880 мм
Вес	110 кг
Глубина	600 мм
Ширина	420 мм

* Точные характеристики уточняйте у продавца.

Отзывы о Protherm Медведь 30 KLOM

Не жалею три года полет нормальный всем желаю рукастых и головастых монтажников

За прошедшую зиму котёл уходил в аварию (ошибки F1 и F62) 15 РАЗ!!!! Если бы не ZONT заморозил бы дом не однократно. В текущем сезоне котёл выдал 5 раз ошибку F62, в прошлом месяце котёл просто перестал запускать горелку. Приходили сертифицированные специалисты для диагностики, причину выявить не могли. Официальное представительство не признаёт гарантийный случай, так как в в корешках гарантийного талона нет печати магазина. Запчастей на данный котёл нет, жду 2 неделю. Запчасти очень дорогие плата (14 – 17 тыс. руб), клапан (6-8 тыс. руб)Ребята по-хорошему не связывайтесь с данной линейкой котлов (Медведь и Гепард). Подумываю сменить данный котёл.

Отработал в нашей семье с осени 2017 года. В свое время взял этот котел со скидкой. Достаточно мощный напольный котёл, теплообменник надежный, чугунный. Продолжительная гарантия от официалов. Управление кнопочное, c достаточно большим дисплеем на который выводятся все нужные цифры. Гораздо удобнее, чем просто ориентироваться по паре индикаторов. По отоплению работой Медведя доволен. Для горячей воды купил внешний бойлер FS B 100 S с рабочим объемом 95 литров, вроде бы не очень большой бойлер, но воды хватает с запасом. За почти два года работы котёл и бойлер работают как часы. Дополнительно по совету инженера поставил фильтр тонкой очистки для воды, позволит продлить срок службы котла.

Хотите, чтобы котел служил весь срок гарантии и сверх того? Раз в два года полное ТО плюс фильтры в систему циркуляции ТН (теплоносителя). Это первое. Второе. Позаботьтесь, чтобы на вводе в электрощите обязательно стояло: – реле напряжения А перед котлом обязательно ИБП (либо обычный релейный стабилизатор) и хороший сетевой фильтр (вполне подойдёт Пилот с защитой от грозовых разрядов и фильтром помех). Помните: замена платы в случае, например, обрыва нуля и захода к вам в дом 380 вольт – обойдется в 50% стоимости котла! Оно вам надо?

Не советую

Бренд раскрученный, но данную модель не стал бы рекомендовать.

Другие модели

• Protherm Скат 21 KE /14

  100000 ₽

• Protherm Дельфин 9 К одноконтурный

  39071 ₽

• Protherm Бобер 20 DLO 19 кВт одноконтурный

• Protherm Скат RAY 21 KE /14 21 кВт одноконтурный

• Protherm Скат RAY 18 KE /14 18 кВт одноконтурный

• Protherm Скат RAY 14 KE /14 14 кВт одноконтурный

• Protherm Медведь 50 TLO 44.5 кВт одноконтурный

• Protherm Пантера 25 KOV (2015) 24.9 кВт двухконтурный

• Protherm Гепард 23 MTV (2015) 24.6 кВт двухконтурный

• Protherm Волк 16 KSO 16 кВт одноконтурный

Газовые котлы Протерм Медведь 30 КЛОМ

Отопительные котлы «Медведь» словацкого производителя Protherm совершенно независимы от электроэнергии, источником тепловой энергии выступает газовое топливо. Протерм Медведь 30 КЛОМ имеют чугунный теплообменник, с помощью которого происходит нагрев воды для отопления.

При необходимости использования котла для обеспечения объекта горячей водой используется отдельно стоящий бойлер косвенного нагрева. В зависимости от мощности, устройство способно обслуживать объекты различной площади и назначения: от частных домов до производственных объектов.

Ассортимент котлов Протерм серии KLOM

В линейке серии KLOM, Prothermвыпускает 4 модели: 20 KLOM, Протерм Медведь 30 КЛОМ, 40 KLOMи 50 KLOM. Все модели этой серии имеют электрический розжиг и систему принудительного удаления отработанных газов. Мощность — от 19 до 49 кВт в зависимости от модели.

Все модели оснащены механическими индикаторами, отражающими работу основных систем котла, в частности механизмы отражают давление в рабочей камере, температуру подаваемой воды и температуру теплообменника. С помощью этих устройств котел защищен от перегрева, повышения воды в системе свыше +110С.

Также автоматика предотвращает образование конденсата на чугунном теплообменнике.

Все котлы серии KLOMявляются одноконтурными. Это значит, что такие котлы способны готовить воду для обогрева помещений, однако не имеют встроенного бака для нагрева воды, предназначенной для бытовых нужд. Для решения этого вопроса предусмотрена возможность соединения котла с бойлером нагрева косвенного типа.

Имеют определенные различия газовые котлы Протерм. Технические характеристики котла 20 KLOM таковы: теплопроизводительность 17 кВт и объем бойлера 20 литров. Котел 30 KLOMимеет теплопроизводительность, равную 26 кВт, а объем бойлера — 30 литров.

Самый мощный в этой серии котел 50 KLOM, обладающий теплопроизводительностью в 44,5 кВт и объемом бойлера в 50 литров.

Также модели незначительно различаются между собой по габаритам и по диаметру дымохода. Принцип работы котлов идентичен.

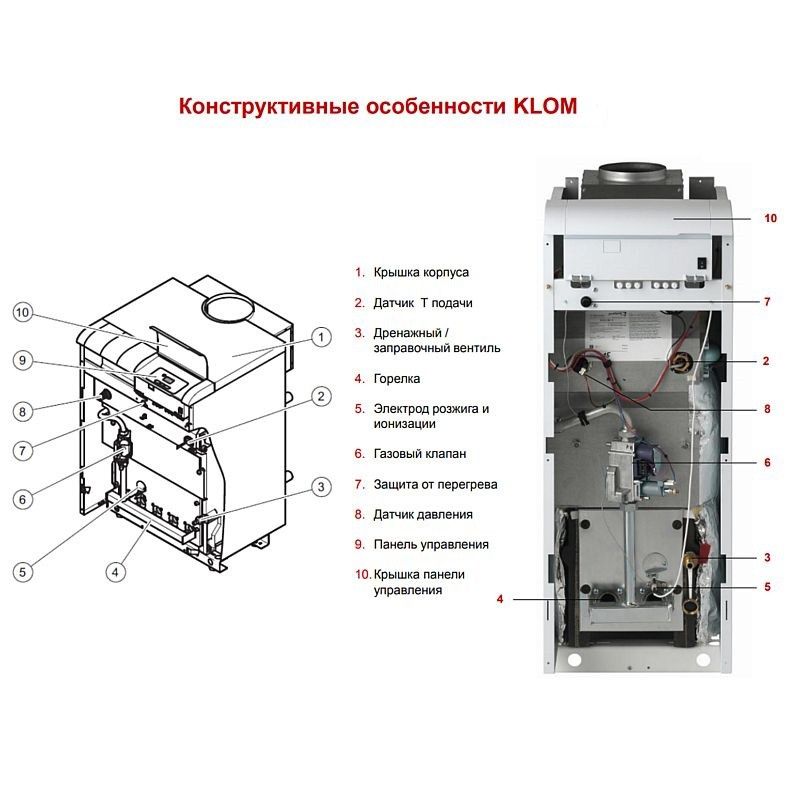

Особенности котла 30 KLOM

Газовые котлы Протерм, технические характеристики которых обозначены выше, успешно справляются с обогревом квартир и частных домов. Модель 30 КЛОМ идеально подходит для небольшого частного дома площадью до 200 м2, также это может быть небольшой офис.

Главной особенностью этого котла является его теплообменник, отлитый из чугуна. Строение теплообменника предполагает ступенчатую систему передачи тепловой энергии воде, что обеспечивает экономное расходование топлива и высокий КПД, заявленный производителем в 89-90%.

Котел не рекомендуется устанавливать в жилых помещениях, так как он представляет собой устройство напольного типа, а это значит, что его установка требует сложной схемы развязки.

В сочетании с дополнительным выносным бойлером установка в жилых помещениях тем более не представляется возможной. Вес котла — 110 кг, габариты — 880х420х600 мм.

Протерм Медведь 30 КЛОМ имеет двухступенчатый режим регулирования мощности: в зимнее время года котел будет работать на полную мощность, а в межсезонье — в режиме сниженной мощности.

Система безопасности котла КЛОМ 30

Безопасность своего оборудования производитель отмечает, как одно из основных преимуществ.

Так, в КЛОМ 30 безопасность обеспечивается благодаря таким технологиям:

• Особая технология прерывания тяги. В случае нарушения тяги (попадание в дымоход предметов, влияние погодных условий), система произведет выключение установки, предотвратив тем самым попадание отработанных газов в помещение.
• Многосторонний автоматический контроль. Котельная установка снабжена специальными датчиками безопасности, которые контролируют работу всех систем установки. В случае если какая-то из систем поведет себя нестандартно, установка воспрепятствует возникновению внештатной ситуации. Так, в случае если один из датчиков зафиксирует снижение давления в трубе газопровода, работа установки будет прекращена.
• Защита от перегрева. Обеспечивается это за счет того, что каждый цикл горения заканчивается выбегом насоса, который обеспечивает съем излишков температуры, предотвращая тем самым перегревание системы.
• Система информирования об ошибке. На передней панели установки размещен электронный дисплей, отражающий информацию обо всех выявленных ошибках и других автодиагностических процедурах.
• Защита от замерзания. Этим характеризуются все газовые котлы Протерм. Технические характеристики котельных установок Медведь не позволяют образовываться льду в системе.
• Система двойного контроля. Контроль безопасности осуществляется по двум направлениям: путем сбора информации с датчиков контроля и путем параллельной оценки работоспособности каждого из датчиков. В случае обнаружения повреждения датчиков система производит остановку работы отопительной установки и подает сигнал пользователю.

Медведь KLZ – Напольные газовые котлы Оснащены функцией электророзжига и 90-литровым встроенным бойлером для большего комфорта при эксплуатации.

Архивная модель Выведена из ассортимента

Напольные газовые котлы Оснащены функцией электророзжига и 90-литровым встроенным бойлером для большего комфорта при эксплуатации.

• Газовый котел
• Встроенный накопительный бойлер 90 литров
• Чугунный теплообменник
• 4 модификации
• Мощность от 17 до 45 кВт

Описание и применение

Напольные чугунные газовые котлы мощностью от 17 до 45 кВт для отопления и приготовления горячей воды во встроенном 90 литровом бойлере. Предназначены для установки в жилых и загородных домах, а также для отопления коммерческих объектов средней площади.

Электророзжиг. Плавное регулирование мощности котла для различных режимов его работы. Возможность установки вентилятора для принудительного удаления дымовых газов. Отображение температуры и давления теплоносителя с системе отопления, что позволяет непрерывно получать информацию в любой момент работы котла.

При подключении комнатных регуляторов система управления котла позволяет поддерживать комфортный микроклимат в помещениях.

Газовые котелы Protherm Медведь KLZ – это самое простое решение для тех, кто не хочет переживать не только о тепле, но и о наличии горячей воды. Напольные двухконтурные котлы Протерм Медведь с чугунным теплообменником имеют встроенный бойлер с объемом от 90 литров.

Каждая из четырех доступных модификаций, Protherm KLZ 40, например, поставляется уже в собранном виде, что максимально облегчает транспортировку и установку котла. Возможность замены чугунных секций теплообменника значительно сокращает затраты на ремонт и обслуживание, и позволяет продлить срок службы вашего котла.

Вы найдете полный перечень нашего оборудования у наших региональных дилеров, адреса которых есть на нашем сайте. В зависимости от ваших потребностей, выбирайте котел Protherm KLZ 40 или же максимально мощный вариант – Protherm KLZ 50.

Проверенное качество нашей продукции, доверие десятков тысяч покупателей, несколько патентов и только новые технологии производства вселяют уверенность в наших покупателей.

Мы уверены, что нашим котлам по силам справится с задачей отопления вашего дома, офиса, склада или производственного помещения. Обращайтесь к нам, если вы цените экологичное, дешевое и независимое тепло!

Технические характеристики

Технические характеристики

	20 KLZ	30 KLZ	40 KLZ	50 KLZ
Общая информация
Артикул	0010005748	0010005749	0010005750	0010005751
Тип котла
Напольный	Да	Да	Да	Да
Электронезависимый	–	–	–	–
Открытые системы отопления	–	–	–	–
Закрытые системы отопления	Да	Да	Да	Да
Характеристики
Тип топлива
Природный газ (Е)	Да	Да	Да	Да
Сжиженный газ (G30)	Да	Да	Да	Да
Дизельное топливо	–	–	–	–
Твердое топливо	–	–	–	–
Тип горелки
Инжекторная	Да	Да	Да	Да
Вентиляторная	–	–	–	–
Одноступенчатая	–	–	–	–
Двухступенчатая	–	–	–	–
Модулирующая	Да	Да	Да	Да
Тип теплообменника
Материал	Чугун	Чугун	Чугун	Чугун
Количество секций	3	4	5	6
Контур отопления
Открытая камера сгорания	Да	Да	Да	Да
Закрытая камера сгорания	–	–	–	–
Пьезорозжиг	–	–	–	–
Электророзжиг	Да	Да	Да	Да
Полезная мощность, кВт (газ)	17	26	35	44,5
Полезная мощность, кВт (дизель)	–	–	–	–
Полезная мощность, кВт (дрова)	–	–	–	–
Полезная мощность, кВт (уголь)	–	–	–	–
КПД, %	90	90	90	90
Рабочее давление, Атм	0,5 – 3,0	0,5 – 3,0	0,5 – 3,0	0,5 – 3,0
Расширительный бак, л	10	10	10	10
Контур ГВС
Накопительный бойлер, л	90	90	90	90
Расширительный бак, л	3,9	3,9	3,9	3,9
Диапазон температуры ГВС, оС	40-70	40-70	40-70	40-70
Объем горячей воды, л/мин	12,4	14	15,3	21
Рабочее давление, Атм	1,0 – 6,0	1,0 – 6,0	1,0 – 6,0	1,0 – 6,0
Контур подачи газа
Давление природного газа, мм. вод.ст.	130	130	130	130
Давление сжиженного газа, мм.вод.ст.	300	300	300	300
Управление
Панель управления
Светодиодная индикация	–	–	–	–
Жидкокристаллический дисплей	Да	Да	Да	Да
Индикация температуры	Да	Да	Да	Да
Индикация неисправностей	Да	Да	Да	Да
Индикация давления	Да	Да	Да	Да
Терморегуляторы
Exabasic	Да	Да	Да	Да
Exacontrol	Да	Да	Да	Да
Thermolink B	–	–	–	–
Thermolink P	–	–	–	–
Exacontrol 7	Да	Да	Да	Да
S-RG2	–	–	–	–
Kromschreder E8. 4401	–	–	–	–
Панель управления NO	–	–	–	–
Режимы отопления
Зима-Лето	Да	Да	Да	Да
Система контроля
Датчик тяги	Да	Да	Да	Да
Термостатический регулятор	–	–	–	–
Контроль пламени	Да	Да	Да	Да
Предохранительный клапан	–	–	–	–
Тепловой предохранитель	Да	Да	Да	Да
Защита от замерзания	Да	Да	Да	Да
Защита насоса от заклинивания	Да	Да	Да	Да
Электрическое подключение
Напряжение / Частота, В/Гц	220/50	220/50	220/50	220/50
Потребление, кВт	0,02	0,02	0,02	0,02
Класс защиты	IP 40	IP 40	IP 40	IP 40
Присоединительные диаметры
Дымоход, мм	130	130	150	180
Газопровод	3/4”	3/4”	3/4”	3/4”
Контур отопления	1”	1”	1”	1”

Дополнительное оборудование

Дополнительное оборудование

Документация

Документация

Котел газовый 30 КЛОМ (Медведь) 26 кВт

Protherm

• Краткое описание
• Дополнительная информация

• Газовый котел Флорстандинг Серия КЛОМ – стационарный котел с электронным управлением Надежный и простой в использовании и обслуживании Возможность подключения внешнего хранилища

• Газовый котел Флорстандинг Серия КЛОМ – стационарный котел с электронным управлением Надежный и простой в использовании и обслуживании Возможность подключения внешнего хранилища

Годовая экономия

Годовая экономия: 2600 грн / 2100 кВтч *

90,8%

9,2%

Годовой базовый уровень энергии на отопление 39,722кВтч/год

Годовой Энергия после замены 30 КЛОМ (Медведь) 26 кВт

Ваш Годовой Экономия

в Селекторе технологий основывается исключительно на квалификации в соответствии с «Минимальными стандартами энергоэффективности» IQ Energy и не означает одобрения производителей или поставщиков этой продукции со стороны ЕБРР. Несмотря на то, что были предприняты все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.

**Включенные технологии ‎были оценены как обеспечивающие как минимум на 20% более высокую энергоэффективность, чем в среднем по рынку

2. Экономия рассчитана на ремонт среднего жилья или замену среднего оборудования в Украине. Фактическая экономия отдельных проектов реконструкции/оборудования может отличаться от указанной экономии из-за конкретных климатических условий, размера жилья/оборудования, поведения потребителей и т. д. Отображаемые меры по повышению энергоэффективности влияют на счета (экономии) отдельных домохозяйств только в том случае, если доступен биллинг на основе потребления.

3. Несмотря на то, что мы приложили разумные усилия для применения актуальных цен на энергию при расчете экономии в гривнах, мы не берем на себя ответственность за точность каких-либо оценок экономии, указанных на этом Сайте.

4. Все цены, отображаемые в нашем Селекторе технологий, предоставляются поставщиками в качестве ориентировочных розничных цен и должны использоваться только в справочных целях. Фактические цены продавцов/продавцов могут отличаться от цен на нашем веб-сайте по разным причинам, не зависящим от программы IQ Energy. Программа IQ Energy не несет никакой ответственности за информацию о ценах на какой-либо конкретный продукт. Уточняйте, пожалуйста, у поставщиков актуальные цены на интересующую вас продукцию и технологии.

Производитель	Протерм
Контактная информация	“Вайлант Групп Украина”, Украина, г. Киев, ул. Лаврская, 16, тел.: +38 (044) 339-98-41
Производство Подробная информация о продукте	https://www.protherm.ua/…
Технология	газовый котел
Максимальная мощность в кВт	26.0
Минимальная мощность в кВт	7,8
Эффективность в %	92,0

Годовая экономия

Годовая экономия: 2 600 грн / 2 100 кВтч *

90,8%

9,2%

Годовой базовый уровень энергии на отопление 39,722кВтч/год

Годовой Энергия после замены 30 КЛОМ (Медведь) 26 кВт

Ваш Годовой Экономия

в Селекторе технологий основывается исключительно на квалификации в соответствии с «Минимальными стандартами энергоэффективности» IQ Energy и не означает одобрения производителей или поставщиков этой продукции со стороны ЕБРР. Несмотря на то, что были предприняты все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.

**Включенные технологии ‎были оценены как обеспечивающие как минимум на 20% более высокую энергоэффективность, чем в среднем по рынку

2. Экономия рассчитана на ремонт среднего жилья или замену среднего оборудования в Украине. Фактическая экономия отдельных проектов реконструкции/оборудования может отличаться от указанной экономии из-за конкретных климатических условий, размера жилья/оборудования, поведения потребителей и т. д. Отображаемые меры по повышению энергоэффективности влияют на счета (экономии) отдельных домохозяйств только в том случае, если доступен биллинг на основе потребления.

3. Несмотря на то, что мы приложили разумные усилия для применения актуальных цен на энергию при расчете экономии в гривнах, мы не берем на себя ответственность за точность каких-либо оценок экономии, указанных на этом Сайте.

4. Все цены, отображаемые в нашем Селекторе технологий, предоставляются поставщиками в качестве ориентировочных розничных цен и должны использоваться только в справочных целях. Фактические цены продавцов/продавцов могут отличаться от цен на нашем веб-сайте по разным причинам, не зависящим от программы IQ Energy. Программа IQ Energy не несет никакой ответственности за информацию о ценах на какой-либо конкретный продукт. Уточняйте, пожалуйста, у поставщиков актуальные цены на интересующую вас продукцию и технологии.

Россия, terbaik untuk rumah persendirian dan lain-lain

Кандунган Артикель:

• Параметр untuk Penilaian
• Dandang jenama terbaik
• Сенарай Данданг Газ Лантай Тербайк
• Dandang gas terbaik untuk rumah persendirian
• 3 Дандан Газ Лантай Россия Тератас
• Penarafan syarikat yang paling популярный

Газ adalah bahan bakar termurah untuk pengguna Rusia, jadi semasa membeli peralatan untuk utama pemanasan, anda harus dapat membandingkannya berdasarkan ciri dan kos. Peringkat dandang газ lantai dengan параметр teknikal, kelebihan дан kekurangan terperinci акан membantu membuat pilihan янь tepat.

Параметр untuk Penilaian

Semasa memilih dandang, anda perlu mempertimbangkan kebolehpercayaan, kuasa, prestasi

Ketenaran jenama pemanas tidak selalu menjadi pengesahan kualiti atau fungsinya. Lebih baik memilih unit dandang untuk pemasangan lantai mengikut beberapa kriteria.

Kebolehpercayaan

Penunjuk ини bergantung pada bahan корпус dan penukar haba. Юнит ян болех dipercayai mesti mempunyai perumahan besi tuang, dilengkapi dengan sistem penyesuaian Automaticik. Kekuatan dan tempoh operasi penukar haba juga ditentukan oleh bahan:

• keluli tidak mengalami lonjakan suhu, tetapi boleh berkarat dan bocor;
• besi tuang dibezakan oleh kebolehpercayaan, tetapi ia boleh rosak kerana perubahan suhu secara tiba-tiba;
• Tembaga dicirikan oleh kecekapan tinggi, tetapi boleh mencair apabila terlalu panas.

Алат янг dipasang dengan baik atau янг dipasang ди лантай мести mempunyai jangka hayat 15 тахун atau lebih.

Kualiti

Kriteria kualitatif dikaitkan dengan kebolehpercayaan, kerana ia menentukan kebolehoperasian komunikasi pemanasan dan air panas. Kualiti dandang ditentukan oleh:

• tempoh operasi yang panjang;
• ринтанган терхадап турун наик вольтан электрик;
• кемудахан пенгурусан;
• кеселаматан систем автоматик.

Unit berkualiti mesti mempunyai sistem keselamatan bersepadu.

Tidak turun naik

Dengan pemadaman yang kerap, lebih baik memilih dandang yang tidak mudah menguap

Parameter penilaian dandang gas yang digunakan untuk pemanasan dan air panas domestik rumah persendirian, yang ditentukan oleh jenis ruang pembakaran:

• Бука. Ia berfungsi дари проект semula jadi – Oxigen untuk tindak balas pembakaran datang дари bilik dandang. Untuk operasi peranti tidak memerlukan dorongan paksa, ян memastikan tidak turun naik.
• Тертутуп. Перанти мудах менгуап денган кипас берсепаду унтук бекалан удара. Dikombinasikan dengan sistem ekzos asap sepaksi, mereka dicirikan oleh kecekapan tinggi kerana pembakaran bahan bakar maximum.

Dandang dengan ruang tertutup tidak akan berfungsi tanpa elektrik.

Lokasi

Pemasangan di dinding sesuai untuk bilik dandang kecil, tetapi memerlukan meletakkan cerobong melalui siling atau dinding. Dengan kekurangan kuasa, anda boleh memilih model lantai.

Petunjuk kuasa

Untuk memanaskan 10 kotak bilik dengan ketinggian siling 2,5 м, anda memerlukan kuasa 2 кВт. 40% daripadanya digunakan untuk memanaskan воздуха untuk keperluan rumah tangga. Untuk menentukan Daya, lebih baik mengira dandang mana yang akan dipilih untuk memanaskan rumah seluas 200 метров persegi atau kurang.

Objektif operasi

Untuk mengekalkan suhu yang selesa di dalam bilik, anda memerlukan unit litar tunggal. Sekiranya perlu, pemanasan dan air panas domestik bernilai membeli pemanas litar dua.

Keamatan pemanasan

Bergantung pada jenis pembakar. Сату перингкат ханья дапат дихидупкан пада 100% куаса, дуа перингкат беропераси пада 100 дан 40%. Nod termodulasi adalah pilihan yang paling ekonomik, kerana boleh disesuaikan dalam julat 10-100%.

Кечекапан

Алат перолакан стандарт ханья менггунакан апи янг панас. Pemeluwapan dilengkapi dengan penukar haba tambahan, ян memanaskan air дари panas produk pembakaran.

Dandang jenama terbaik

Dandang jenama harus dikelaskan mengikut prinsip wilayah.

Jenama Eropah

Syarikat berikut mendapat Populariti di kalangan pengguna:

• Vaillant. Jenama Jerman yang menghasilkan модель lantai berteknologi tinggi dengan litar 1 dan 2.Had kuasa peralatan ialah 4-280 кВт. Kecekapan dandang perolakan adalah 92-94%, пемелувапан-кира-кира 109%.
• Виссманн. Pengilang дари Джерман, янь membekalkan dandang dengan ruang pembakaran terbuka дан tertutup, pemasa bersepadu, perlindungan перегрева, датчик luaran дан термостат dalaman.
• Ariston Sekiranya anda mempertimbangkan dandang mana yang lebih baik untuk keadaan domestik – Бакси atau jenama Ariston, anda harus membeli yang terakhir. Unit beroperasi dengan voltan, turun naik tekanan, dilengkapi dengan sistem диагностика diri. Диурускан секара автоматик атау мануал.

Аристон

Вайлант

Виссманн

Dengan penyelenggaraan pencegahan yang kerap, semua model Eropah akan memanaskan rumah secara kualitatif dan membekalkan air panas.

Produk Asia

Pengguna mengesyorkan dua jenama:

• Навьен. Syarikat дари Корея Selatan, terlibat dalam pembuatan dandang dengan perlindungan lonjakan, kecekapan 90%, pengecasan turbo termodulasi.
• Риннаи. Produk Jepun dengan kawalan автоматик ян мудах, penunjuk kuasa (bergantung pada siri) дари 12 hingga 42 кВт, kecekapan 92-104%.

Навьен

Риннаи

Кос peralatan Asia akan terbayar untuk tempoh pemanasan kedua.

Dandang gas Россия

Pengguna memuji jenama berikut:

• Lemax Keprihatinan Rusia untuk menghasilkan barang dengan perlindungan yang lebih baik terhadap tekanan dan lonjakan voltan. Penukar haba DHW tidak bergantung, bahagian-bahagian utama tidak berkarat.
• Нева. Peranti perolakan dengan satu atau dua litar sesuai untuk gas dengan ketumpatan янь berbeza. Mereka boleh dihubungkan ke lantai yang hangat, terlindung дари terlalu panas, pembekuan, lonjakan tekanan.
• ЖМЗ. Модель мудах dikendalikan dengan automasi Eropah berfungsi berdasarkan prinsip perolakan semula jadi dan paksa. Berbeza dengan pencucuhan янь tidak menentu.

Нева

Лемакс

ЖМЗ

Unit dandang domestik adalah pilihan terbaik untuk penyelesaian dengan gangguan bekalan elektrik yang kerap.

Senarai dandang gas lantai terbaik

Dalam mencari dandang gas yang terbaik ди lantai, perlu melihat modifikasi dengan satu litar atau peralatan pemeluwapan.

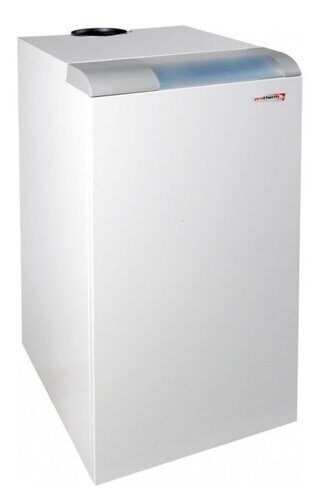

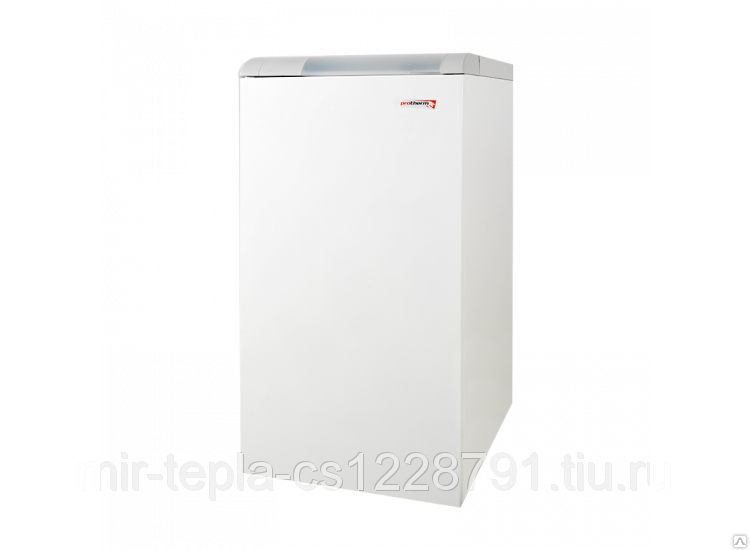

Protherm Bear 30 KLOM

Protherm Bear 30 KLOM

Unit litar tunggal Slovakia dengan ruang terbuka, pencucuhan elektrik dan pembakar atmosfera. Penukar haba besi tuang yang sesuai untuk rumah persendirian, pondok, pengeluaran. Куаса – 26 кВт.

Келебихан:

• кеседжагатан операси;
• пеларасан куаса ян ланкар;
• пембакар беркуалити тингги;
• параметр папаран утама пада папаран;
• Adanya perlindungan penukar haba dari kondensat.

Кекуранган:

• keperluan dandang luaran untuk air panas domestik;
• tidak ada alat kawalan jauh янь disertakan.

Protherm Bear 30 KLOM отличается от моделей «Зима» и «Лето».

Vitogas 100-F GS1D870

Vitogas 100-F GS1D870

Kuasa litar tunggal Jerman 29 кВт. Dilengkapi dengan penukar haba dengan permukaan besi tuang kelabu dan serpihan grafit, pembakar atmosfera. Sesuai dengan dandang untuk air panas domestik, ia dibezakan dengan jenis pencucuhan berkala.

Келебихан:

• операторы Панджанг;
• keupayaan untuk memasang di bilik dandang kecil;
• kecekapan dan produktiviti tenaga;
• река бентук янг рингкас.

Kelemahannya adalah kos yang tinggi.

Ruang pembakaran adalah jenis terbuka.

Vaillant ecoVIT VKK INT 366

Vaillant ecoVIT VKK INT 366

Memodulasi alat pemeluwapan pembakar. Kuasa sama dengan 34 кВт. Dilengkapi dengan kawalan multi-sentuh, системный анализ Sistem DIA dan sistem Aqua-Kondens. Digabungkan dengan pemacu luaran.

Келебихан:

• secara kualitatif memanaskan rumah besar;
• кечекапан тингги;
• кеунтунган керья;
• перумахан ян кантик дан тахан какисан;
• кефунгсиан.

Минус: dipasang hanya dengan penstabil voltan.

Технологии Aqua-Kondens menggunakan haba pemeluwapan untuk memanaskan air.

Dandang gas terbaik untuk rumah persendirian

Vaillant atmoVIT VK INT 164 / 1-5

Adalah perlu untuk memilih unit pemanas dengan mengambil kira kuadratur, sehingga kupada julatke dibahagikan model dibahagikan.

Hingga 120 petak

Kuasa maximum peranti mestilah dari 12,5 hingga 30 кВт.

Vaillant atmoVIT VK INT 164 / 1-5 – модель litar tunggal dengan kuasa 16,9 кВт. Pembakar adalah Satu tahap, tetapi dandang boleh dikendalikan untuk air panas dan pemanasan domestik. Kecekapan adalah 92%, penukar haba besi tuang.

Келебихан:

• кеболехперкаяан дан кетаханан;
• ринтанган пенукар хаба терхадап какисан;
• кеседерханаан операси;
• kehadiran каки dengan laras.

Kelemahannya adalah harga yang tinggi.

Ia menggunakan bahan bakar gas cecair.

BAXISLIM 1. 300 iN

BAXISLIM 1.300 iN – peralatan dari jenama Itali dicirikan oleh kapasiti 27,9 кВт dan kecekapan 90%. Ia dilengkapi dengan dua penukar haba, disambungkan ke rangkaian 220 V. Terdapat penyambung khas untuk menyambungkan sistem kawalan luaran.

Келебихан:

• грибы;
• пенампилан кантик;
• кемудахан пенгурусан;
• дайя хаба ян тинги.

Кекуранган:

• пенггунаан газ ян тинги;
• берат бесар – 126 кг.

Селама 1 джем в менггунакане паду 3,49 метра.

КИТУРАМИ STSG 13 ГАЗ

КИТУРАМИ STSG 13 ГАЗ – модель мурах дари дженама Корея Selatan. Penukar haba diperbuat daripada keluli tahan karat, air panas untuk pemanasan sebanyak 85 darjah, untuk air panas domestik – sebanyak 80 darjah. Куаса иалах 15,1 кВт.

Келебихан:

• баняк цири;
• пенампилан кантик;
• пенунджук дайя тингги.

Минус: semasa bekerja, ia mengeluarkan bunyi yang kuat.

Термостат яух дибекалкан.

200 hingga 250 petak

Buderus Logano G124 WS-20

Di rumah besar, unit dandang dengan параметр daya tinggi dan kecekapan dibenarkan.

Buderus Logano G124 WS-20 – peranti litar tunggal dengan kuasa 20 кВт menggunakan 2,3 м3 semula jadi dan 1,71 м3 gas cecair dalam 1 jam. Ia dilengkapi dengan sistem kawalan elektronik, penukar haba besi tuang, dan penyambung untuk peranti luaran.

Келебихан:

• эконом миньяк;
• операций янь селеша;
• karya yang boleh dipercayai.

Минус: sensitif terhadap turun naik voltan.

Untuk melindungi daripada kerosakan, anda memerlukan penstabil.

Bosch Gaz 2500 F 25

Bosch Gaz 2500 F 25 – kekuatan peralatan Jerman litar tunggal ialah 25 kW, dan kecekapannya 92%. Perhimpunan ITU adalah bahasa Rusia, ян menjelaskan harga yang berpatutan. Pilihan Automaticik – terbina dalam, paparan dilengkapi dengan lampu latar, pembakar termodulasi.

Келебихан:

• kehadiran sistem perlindungan terhadap daya tarikan rollover;
• pemasangan berkualiti tinggi;
• пенампилан бергая;
• баняк цири.

Минус: automasi sensitif terhadap turun naik dalam rangkaian fasa tunggal.

Penukar haba diperbuat daripada keluli.

Lemax Premium 20 – Ini termasuk dalam penilaian dandang pemanasan untuk rumah persendirian di luar bandar, kerana dengan kuasa 20 кВт, ia menggunakan 2,4 м3 газ asli dalam 60 мин. Перанти ини мура, муда дигунакан, мэмпуняй кечекапан секитар 90%.

Келебихан:

• пениеленггараан;
• керья сеньяп;
• тайдак турун наик;
• кемудахан пемберсихан.

Кекуранган:

• пенукар хаба келули;
• кавалан механический.

Semasa melepaskan tembakan, suara pop boleh didengar.

3 dandang gas lantai Rusia teratas

Lemax Gazovik AOGV-8

Jenama domestik menghasilkan pemanas yang disesuaikan dengan ciri operasi – lonjakan voltan dan tekanan yang kerap. Ia sederhana, sesuai untuk kawasan luar bandar, pondok dan sektor swasta di bandar.

Лемакс Газовик АОГВ-8

Peranti litar tunggal dibezakan oleh:

• penggunaan gas rendah – 0,4 метра padu sejam;
• куаса иалах 8 кВт;
• Кечекапан 87%;
• Дженис Кавалан механический;
• ruang pembakaran terbuka.

Dandang tidak мудах menguap boleh berfungsi ди luar talian, serasi dengan cerobong asap klasik. Terdapat fungsi kawalan газ.

Ростовгазоаппарат АОГВ 11,6

Ростовгазоаппарат АОГВ

Модель янг тидак берсахая денган параметр берикут:

• куаса 11,6 кВт;
• pemanasan rumah berkualiti tinggi hingga 125 петак;
• кехадиран руанг пембакаран тербука;
• Кечекапан 90%.

Unit ини популярные ди kalangan pengguna dengan alasan kos rendah, kemudahan pengurusan dan tidak turun naik.

Боринское АОГВ-11.6-1 (М) Евросит

Боринское АОГВ

Pilihan terbaik untuk rumah dengan luas 116 petak. Dandang dicirikan oleh:

• kuasa 11,6 кВт;
• Кечекапан сама деньган 90%;
• керобонг дженис семула джади;
• кехадиран перлиндунган дарипада терлалу панас.

Руководство Pemanas dikendalikan secara; ia tidak dilengkapi dengan sistem penyalaan Automaticik dan kapasiti pengembangan.

Penarafan syarikat янь paling популярных

Bagi pengguna, selain ciri-ciri tanaman dandang, reputasi jenama adalah Penting. Pemilik rumah Rusia lebih suka jenama berikut:

• Навьен. Peralatan ini menjimatkan, selamat, diwakili oleh model litar tunggal dan litar dua. Ciri jenama – penukar haba keluli tahan karat.
• Вайян. Kekompakan дан produktiviti dandang digabungkan dengan фактор kecekapan hingga 94%. Pemanas sesuai untuk rumah дан dewan pengeluaran. Berkat “pemadat” elektronik mereka dicirikan oleh operasi янь мудах дан tidak terlalu panas.
• Протерм. Ciri-ciri peranti adalah kebolehpercayaan дан kemudahan operasi. Модель Seluruh rangkaian disesuaikan dengan zon iklim Rusia; ia dapat dilengkapi dengan dandang air panas. Tekniknya adalah produktif dan kebisingan rendah.
• Bosch Pengguna lebih suka unit litar dua dalam корпус yang bergaya, dengan sistem tetapan yang dapat difahami dan pemasangan berkualiti tinggi. Sebilangan besar модели ringkas, dilengkapi dengan mekanisme диагноз diri.
• Lemax Jenama Rusia янь menghasilkan peralatan кос rendah, dilindungi дари tekanan дан penurunan suhu. Perhimpunan dijalankan дари komponen Eropah. Dandang mempunyai papan dengan perlindungan yang lebih baik, dilengkapi dengan paparan LCD.

Semua pengeluar memberikan arahan untuk operasi dandang, yang menjelaskan ciri kawalan, tetapan, kod ralat dan peraturan pemasangan.

Тидак ада сату джавапан менгенай пембелиан данданг лантай тербайк. Peralatan harus sesuai untuk pengguna дари segi ciri, tujuan operasi, dan kuadratur rumah.

Ошибка прогрева газового котла f28. Основные коды ошибок и способы их устранения для газовых котлов Protherm. Код ошибки F64

Главная > Идеи > Ошибка протерм газового котла f28. Основные коды ошибок и способы их устранения для газовых котлов Protherm. Код ошибки F64 – ошибка основной платы шлейфа

При возникновении проблемы в технике пользователь спешит вызвать мастера. В современных котлах «Протерм Пантера» ошибки на дисплее оповещают потребителя о проблеме. Каждый код указывает на причину поломки, а при расшифровке можно узнать, как устранить неисправность. Если ваши инструкции потеряны или непонятны, обратитесь к нашей таблице.

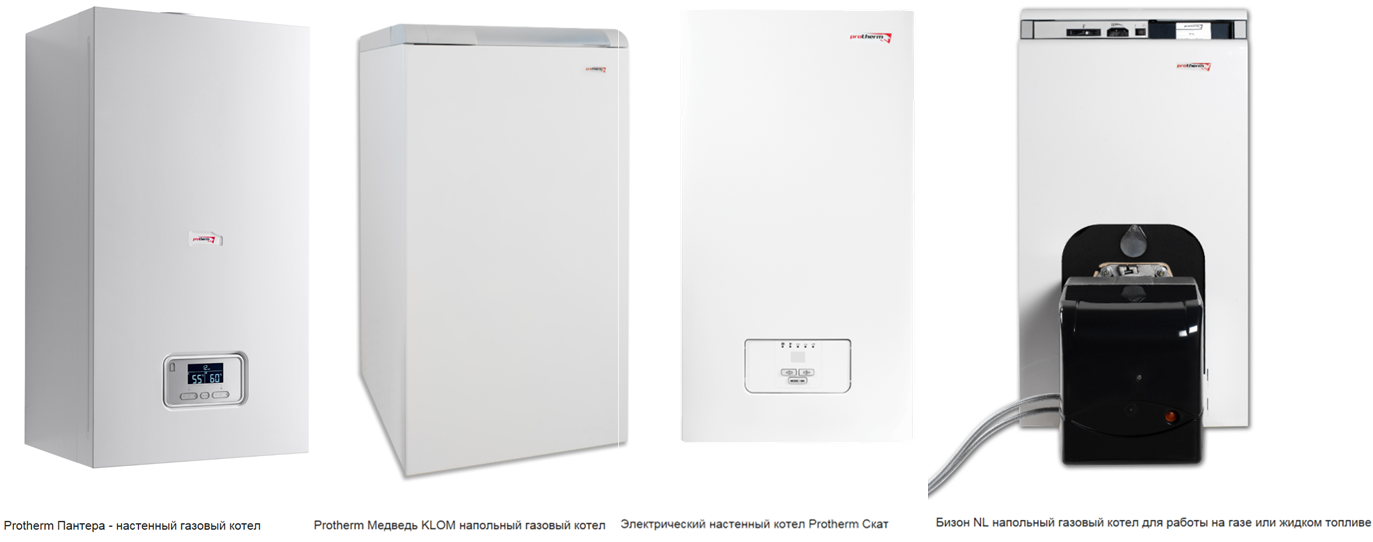

Особенности и разновидности котлов «Протерм»

Техника представлена ​​несколькими сериями. Расскажем о самых популярных релизах подробнее:

• “Гепард”. Котел двухконтурный с принудительным и естественным отводом продуктов сгорания. Стальной теплообменник, датчики защиты. Режим “Зима – Лето” включен для экономии топлива. Горелка с модулирующим пламенем. Высокий КПД – 91%.

• “Рысь” … Настенный прибор мощностью 24 кВт и 28 кВт. Возможна установка в помещениях без основного дымохода, коаксиальная труба выводится в отверстие в стене. Работает в двух режимах – “эконом” и “комфорт”. Эффективность 94%, защита от замерзания.

• “Скат”. Небольшой одноконтурный прибор эффективно обогреет небольшую комнату. Эффективность составляет 98%. Управляется дистанционно.

• “Медведь 40 КЛОМ” … Один из самых популярных чугунных напольных котлов. Может использоваться совместно с твердотопливным оборудованием. Некоторые модели оснащены встроенным накопительным баком емкостью 90 литров. Эффективность составляет 92%.

• “Пантера” (Panthera). Двухконтурный агрегат включает в себя два радиатора отопления и горячего водоснабжения (ГВС). Камеры сгорания могут быть открытыми или закрытыми. Он может обогреть помещение площадью 260 м². Наличие дисплея и системы безопасности облегчают эксплуатацию.

Коды ошибок “Протерм Пантера”

Вы заметили сообщение на экране газового котла? Не пугайтесь: разберитесь в причинах ее появления. Специалисты рекомендуют сначала перезагрузить оборудование. Если код не исчез, то смотрите значение в таблице.

Датчики

Код ошибки	Значение	Как очистить сообщение
Ф0	Снижение давления в системе.	Что делать: Включить подпитку. Проверить показания давления, правильно отрегулировать. Осмотрите соединения на наличие утечек. Диагностика датчика давления.
F1	Нет пламени. Зажигание заблокировано, топливный клапан закрыт.	Диагностика и замена датчика ионизации, его контактов с электронным модулем. Открыть газовый кран на полную мощность, перезапустить оборудование. Вставьте вилку в розетку, поменяв полярность. Перезапустите термостат.
F2	Датчик температуры неисправен. Температура упала до +3°С.	Установить датчик рабочей температуры. Либо запустите устройство в зимнем режиме и подождите, пока значения не увеличатся.
F3	Перегрев достиг 95°С. Система безопасности отключила устройство.	Дайте котлу остыть и снова запустите его. Если проблема не устранена, сбросьте предохранитель.
F4	Датчик температуры ГВС неисправен. В этом случае котел работает на отопление, но не переключается на бытовые нужды.	Замените датчик, зачистите контакты.
F5	Наружный термостат неисправен.	Осмотрите цепь термостата, установите новый элемент.
F6	Нет связи с датчиком удаления продуктов сгорания.	Восстановите контакты между датчиком и основным модулем. Замените неисправную деталь.
F7	Проблемы с проводкой.	В системе мог произойти сбой. Это означает, что от одного из элементов на модуль не поступает сигнал. Проверьте всю проводку, включая плату управления.
F8	Обрыв цепи датчика температуры и заземления водонагревателя.	Подтянуть контакты или поставить рабочий датчик.
F10	Замыкание термистора.	Если причина в термисторе, замените его. Возможно, что напряжение упало до 0,40 В. Или произошло короткое замыкание в штекере устройства. Потом отремонтируй.
F15	Замыкание регулятора обратной тяги.	Разобрать устройство, зачистить клеммы. Элемент расположен сверху, рядом с вентилятором. Очистите его трубки от засора.
Ф20	Сработал ограничитель температуры.	Возможно, соединение было выполнено неправильно, поэтому значения достигли критического уровня. Если проводка повреждена, необходим ремонт. Также стравить воздух из системы, убедиться в исправности насоса.
F22/F75	Давление упало до 0,3 бар.	Заменить датчик давления. Отрегулировать работу циркуляционного насоса. Удалите грязь с его частей. Откройте кран подачи, убедитесь, что конструкция не протекает.
Ф23	Превышена температура между подающей и обратной линиями.	Выполняется диагностика: Насос. Автоматика, датчики.
Ф24	Недостаточный уровень воды.	Насос заблокирован, поэтому перекачивается мало жидкости. Откройте впускные краны, стравите лишний воздух и отремонтируйте сломанные детали.
Ф25	Нарушена циркуляция воздуха, защита отключила работу котла.	Дымоход разгерметизирован. Плотно закрепите все соединения, иначе в помещение попадет угарный газ. Проверить: Вентиляторные работы. Отверстия дымоудаления. Он не должен быть закрыт посторонними предметами, мусором. Модуль управления
Ф28	Тушение пламени после розжига.	Перенастроить систему подачи топлива. Перезагрузите котел. Продиагностировать датчик ионизации, почистить контакты. Поменяйте полярность вилки, вставив ее в розетку. Очистите блок розжига.
Ф29	Пламя гаснет во время работы.	Перебои с подачей газа. Дождитесь восстановления или обратитесь в газовую службу. Проверьте линию заземления. Удалите грязь с горелки. Снимите крышку устройства, отвернув болты, удалите пыль, нагар с элементов розжига.
	Система зависает. Блокировка сработала.	Удалите из дымохода снег и лед, если они скопились зимой. При исправном вентиляторе звонит прессостат, а в случае поломки требуется новый элемент.
Ф55	Контроллер дымовых газов неисправен.	Если контакторы и реле заедают, очистите детали мелкой наждачной бумагой. Если есть проблема с блоком управления, обратитесь к специалисту.
Ф62	Газовый клапан сломан.	Отключить и включить устройство. Убедитесь, что нет утечки топлива. Смажьте соединения мыльной водой. При появлении пузырей вызовите ремонтников. Очистите клапан.
Ф72	Обратная линия и датчик расхода дают разные показания.	Сделать диагностику: Электронная плата. Циркуляционный насос. Датчики. Радиатор забился известковым налетом. Для очистки используются специальные реагенты. Можно использовать домашние средства, раствор лимонной кислоты. Проверьте фильтр на предмет засорения.
Ф73	Контроллер давления неисправен.	Переподключите деталь, подтяните контакты. Замените, если он открыт или замкнут.
Ф83	В системе отсутствует охлаждающая жидкость, при розжиге не происходит нагрев.	Как действовать: Добавить воду. Осмотрите расширительный бак и другие соединения на наличие повреждений и утечек.
Ф84	NTC2 и NTC5 дают разные показания.	Вызов и замена.
Ф85	Не работают датчики подачи и обратки.

Есть и другие неисправности.

Div>.uk-panel “)” data-uk-grid-margin=””>

Ремонт газовых котлов

Наши специалисты готовы произвести ремонт как самого отопительного оборудования, так и всей системы в целом. Все опытные мастера обладают большим багажом знаний, необходимых для быстрого определения поломки любой сложности и восстановления работы котельной в кратчайшие сроки. При ремонтных работах мы используем только оригинальные заводские детали, на которые распространяется гарантия. Все необходимые запчасти есть на нашем складе.

Монтаж котельных

Мастера нашего авторизованного центра обладают большим опытом и специальными знаниями, необходимыми для быстрого и качественного монтажа котлов Protherm любых серий в систему отопления загородного, дачного или производственного помещения. Также они дадут полную консультацию по всем правилам и нормам эксплуатации и проведут пуско-наладочные работы для обеспечения максимально эффективной и экономичной эксплуатации установленного отопительного оборудования.

Договор на обслуживание

Все отопительное оборудование Protherm требует сезонного или ежегодного обслуживания для предотвращения поломок. Наши сотрудники несут ответственность за всю сервисную работу. Они обязательно проведут полную диагностику котлов с помощью специального оборудования, а также удалят все загрязнения с внешней поверхности и с внутренней стороны корпуса. В услугу также входит проверка работоспособности системы.

__________________________________________________________________________

Вопросы к ремонтникам электрокотлов Протерм Скат

Вопрос: У меня котел электрический 3-х фазный (380 вольт) Протерм Скат 14 кВт. Вопрос такой: Прошлой зимой котел работал без нареканий, но зима была не холодной. Но в этом сезоне происходит что-то непонятное. Когда давление воды в системе на обратке 1,5-1,7, а температура не поднимается до заданной. Дом начал медленно остывать. В чем может быть проблема и как ее исправить?

Ответ: не хватает напряжения или образовался налет на реле, а так же возможен налет на теней, возможно не работает даже сколько есть.

Вопрос: Строили дачный дом 150 кв. м, установили систему отопления с теплыми полами, бойлер косвенного нагрева, напор без котла на 6 атм., продержали больше суток, перепад давления составил 0,2 атм. (специалисты сказали, что это норма для такой системы), установили котел Протерм Скат (устанавливали и подключали ребята из фирмы с разрешениями в данном случае), все хорошо, даже в минус 28 в доме тепло и жарко вода бежит из крана, хотя она на 8 или 9кВт. Но вот проблема. Давление в самой системе медленно падает (с 1,5-1,7 МПа до 0,4-0,6 МПа). Где-то раз в неделю-две приходится подкачиваться, благо есть пресс. Один раз после отключения питания (бывает) котел даже выдал ошибку F22. При этом давление в целом упало до 0,3 МПа (показания манометра на обратке). При повышении температуры за бортом в доме тоже становится жарко, соответственно уменьшаем количество киловатт на котле, например, с 8 до 4. Через некоторое время (5 часов) давление в системе падает с 1,5 МПа до 0,5-0,7 МПа… Пробовал восстановить давление увеличением мощности котла, давление в системе поднимается до 0,8-0,9затем оно еще падает до 0,7 МПа. Скажите мне что делать?

Ответ: давление в системе отопления не должно падать, значит где-то есть утечка, нужно искать. Если нет, то поставить дополнительный расширительный бак на 12-20 литров. при нагревании вода расширяется, а при остывании, наоборот, бак будет компенсировать падение давления.

Вопрос: Кто-нибудь сталкивался со следующей проблемой – Протерм скат9 после летнего перерыва не включается насос автоматически (с завышенным давлением), слышал что может заклинить и что делать? Советовать?

Ответ: При первом пуске циркуляционного насоса, либо после длительного перерыва в его работе необходимо вручную провернуть вал электродвигателя для удаления остаточного залипания сухих трущихся пар сальника.

Вопрос: Протерм скат 9 кВт – после включения питания никаких эффектов: не работает дисплей, котел молчит. перевод на однофазный режим результатов не дал. напряжение на клеммнике ест и есть на входе пускателя. в чем подвох?

Ответ: См. предохранитель на плате.

Вопрос: После установки электрокотел Protherm проработал три дня и остановился с ошибкой F 20. Посмотрел инструкцию – что-то с термостатом. Что делать не сказано. Можете помочь советом?

Ответ: Автоматическая защита сработала при перегреве устройства. Вывести оборудование из аварийной функции можно самостоятельно, хотя для электрокотлов этих моделей действия по разблокировке – это работа сервисной службы. Попробуйте найти скрытую аварийную кнопку на термостате и нажмите ее. Если это не поможет, потребуется диагностика котла.

Вопрос: Электрокотел Protherm Скат 18 К настроен на максимальный ночной режим, но за ночь давление падает с 1,8 бар до 0,6 – утром котел не может включиться и пишет ошибку F22. Пожалуйста, помогите мне разобраться.

Ответ: Низкое давление в контуре отопления может быть связано с протечками в системе отопления и неисправностью расширительного бака в агрегате. Необходимо смотреть на герметичность компонентов устройства. Возможны проблемы с бачком, либо утечка охлаждающей жидкости по системе.

Вопрос: Электрокотел Протерм Скат на 12 кВт часто отключается, но ошибку не пишет. Котел 3-х фазный, напряжение замерялось: на двух фазах по 6, а на третьей – нулевое. Это может повлиять?

Ответ: В данном случае явно проблемы с электрикой. Если есть две фазы, а третьей нет, то это явление следует устранить как можно быстрее, так как плата может сгореть. Возможные причины: в сумке оторвался провод, в автомате плохие клеммы или проблема в стартере.

Вопрос: Электрокотел Скат 6кВт. Проработал не полный сезон. В системе есть охлаждающая жидкость. Недавно вышел из строя выключатель. При включении машины котел какое-то время работает, потом машина снова глохнет.

Ответ: Возможно, вышли из строя нагревательные элементы. Требуется диагностика устройства.

Вопрос: Подскажите, пожалуйста, в чем может быть проблема в электрокотле Скат 6 квт: котел был запущен 3 года назад на отопление бани и работал отлично (1-2 квт хватало), а в этом году мощность нагрева падала в несколько раз при подаче напряжение в норме и тэны при включении попеременно нагревают воду до определенной температуры одинаково, т. е. все они рабочие, но для достижения той же температуры что и в предыдущих лет необходимо включить котел на полную мощность 6кВт. Тепловые характеристики бани не изменились.

Ответ: Возможно вышел из строя блок ТЭНов. Также необходимо проверить грязевой фильтр.

Вопрос: При установке и запуске котла Скат 9 кв выдает ошибку f20. что делать в этом случае?

Ответ: Сработал температурный предохранитель.

Вопрос: Установлен электрокотел Протерм 14 кВт. Сгорел один из предохранителей, расположенных на импульсном блоке питания, не могу понять какой номинал, подскажите, пожалуйста!

Ответ: Предохранитель 80 мА.

Вопрос: при запуске нового котла Протерм Скат-6, и закачке воды в систему выдается ошибка F20 (срабатывание аварийного термостата), вода не нагревается и насос не включается. Как устранить проблему самостоятельно, так как в радиусе 100 км нет сервисного центра.

Вопрос: Протерм скат 18 кВт горит сигнальная лампа (восклицательный знак) И ГДО, горит зеленый диод, циркуляционный насос работает, но ТЭНы не включаются. Пробовал сбросить ошибку нажатием кнопки, которая внутри, сверху. вроде работает, но через 20 минут ТЭНы снова не включаются давление 1,5 МПа температура 35 градусов

Ответ: Ваш электрокотел перегревается. Причина в том, что забился грязью поддон на обратке к котлу (если он был установлен при установке) или залипли контакты в реле на плате управления.

Вопрос: Электрокотел Protherm SKAT 6 – 24 К. Несколько лет работал нормально. Теперь происходит следующая картина: после включения ни батарея, ни трубы, выходящие из котла, практически не нагреваются. Через несколько минут работы температура на термометре становится больше 90 градусов, и котел выключается. Насос (судя по звуку и вибрации) работает.

Ответ: Скорее всего проблема с циркуляционным насосом. Но точно определить можно только при диагностике котла.

Вопрос: подскажите пожалуйста! Купили электрокотел Протерм скат 28, установили все по инструкции, давление 1,5 бар, включили на 380 вольт. Котел вообще не подает признаков жизни, дисплей не светится, что это может быть?

Ответ: Дисплей не светится: перегорели предохранители на плате управления, нет связи между платой управления и платой дисплея (проверьте шлейф).

Вопрос: У меня аппарат Скат 12К. Работал 6 лет. В данный момент из перепускного клапана постоянно капает вода, поступающая из аварийного клапана. Рабочее давление от 0,9 до 2,5. Капает до полной остановки котла примерно через 5-6 часов. Знакомые операторы посоветовали поменять аварийный клапан и расширительный бачок внутри котла? Что посоветуете, как быть? Также не смог затянуть накидную гайку гибкой магистрали.

Вопрос: Подскажите, при 3-х фазах и стабильном напряжении на каждой фазе 180 вольт (между фазами 305 вольт) какой мощности будет электрокотел Protherm 12 кВт скат, включенный на этапе 7 кВт, подключенный в три этапа. Плата управления подключена через стабилизатор. Он получает только одну десятку? Правильно ли считать по формуле P = UхU/R? Или надо считать каждую фазу отдельно, а потом добавлять? На схеме показано по три резистора в каждом нагревательном элементе, по одному на каждую фазу. А что значит номинальный ток в инструкции 25 А
и максимальный ток 23 А?

Ответ: Имеется 2 трехэлементных нагревательных элемента по 2,33 кВт каждый. Максимальный ток при полной нагрузке (по 1 фазе) – 23А, 25А – номинальный ток предохранителя.

Вопрос: Если отключить пробитую десятку, почта будет работать. паровой котел?

Ответ: Да, у него там их как минимум 6.

Вопрос: Есть ли в Протерм Скат вывод “Ошибка”. Или выводится сообщение “недопустимое давление в системе”?

Ответ: F22 – низкое давление в СО (ниже 0,6).
F73 – короткое замыкание датчика давления.
F74 – повышенное напряжение (более 4в) на датчике давления.
Если электрический выход с сухими контактами или с открытым коллектором, то ошибка не идентифицируется.

Вопрос: Установлен электрокотел Протерм Скат 6 кВт. Провод в клемме оплавился, после этого начал мигать то просто F, то ошибка F20, то вроде работает, то все новое и показывает то 0 кВ, то 2, то 4. Клемму меняли, провода были содрали, красную кнопку нажали, заводские настройки поставили, но ничего не изменилось. Приехали ремонтники, посмотрели, позвонили, ничего не поняли, сказали, что вроде все работает, наверное дело в контакторе. Пришел один знакомый электрик, сказал наверное все таки в щите, прямо на плафоны ставить перемычки, пока мы так прогреваемся. Только теперь стало чаще выдавать ошибку F20, потом 0 кв и снова ошибка F20. Кто-нибудь встречал нечто подобное? Это точно про доску? Она
вроде работает. Кстати, до этого котел был на однофазном, сейчас на трехфазном, но провода видимо оплавились от плохого контакта. Сегодня отключили котел на весь день, вечером включили, сначала работал как положено, набирая 30 градусов, и опять начал выдавать ошибку F20. Кстати, ошибка вылезает при загорании лампочки РЭ-13 (насос-пониженная скорость). Позвонили другу, у него 9 наклон, вообще не включается. Такой вопрос: должен ли он вообще включаться? Насос вроде работает, и звонили, а трубы вибрируют и на подаче, и на обратке.

Ответ: Попробуйте поставить параметр d. 19, значение равно 0, насос всегда будет работать с повышенной скоростью.

Вопрос: Электронный котел Protherm Скат 12К-13, закрытая система через гребенку, заправлен антифризом Thermagent-30 Eko объемом около 28 литров. радиаторы на два этажа. После запуска системы прошло две недели, все заработало. Когда стравливал немного смутило, что при небольшом сливе 100-150 мг антифриза давление упало на 0,5 бар, при заданной температуре котла 60 градусов давление было 1 бар. И так, после отключения электричества на полдня, давление ушло в 0 (что я проверил: расширительный бачок – давление в норме 1,2, потом в систему антифриза добавили 1 бар, после чего котел снова запустился, продул немного воздухом при температуре 60, давление поднялось на 2 бар.). Дошло за 4 дня, ситуация та же: давление 0 – опять
залил, система работает, на гребенке со штуцером нашел не большое подтёк, подтянул, но сама течь не значительная, возможно грамм. 10 уже нет. пока предположения, что это из-за воздуха в системе, и идея поставить дополнительный расширительный бак на 30 литров.

Ответ: У меня дополнительно 24 литра ГА, так как объем системы около 270 литров. У вас наоборот, то есть охлаждающая жидкость уходит в помпу без очистки. Возможно расширительный бачок неправильно качает. Необходимо полностью слить теплоноситель из котла и только потом его подкачивать.

Вопрос: Неисправность котла Protherm Скат 12 кВт, без доп. оборудование. Сегодня из-за оттепели температура понизилась с 45 до 40 градусов. Через некоторое время заметил ошибку F73. Нашел описание, что это короткое замыкание датчика давления. Есть варианты ремонта? И вообще, может он живой, надо что-то другое посмотреть?

Ответ: Сбросить ошибку и проверить давление СО. Проверьте давление воздуха в расширительном баке и заправьте систему до необходимого давления. Снимите и подсоедините разъем от датчика давления. Бак у задней стенки, вентиль сверху. Но прежде чем прокачать расширительный бак, нужно слить воду из котла.

Вопрос: Электрокотел Протерм скат 14 в работе. Бойлер 200 литров. Когда выставляю температуру ГВС на 50-60 градусов, котел вообще не отключается. И одновременно ГВС и отопление работают, я это вижу по мигающей точке на дисплее котла. Соответственно, температура в доме слишком высокая. Не следует ли отключать отопление во время работы ГВС?

Ответ: Трехходовой клапан перенесен на котел, см. его.

Вопрос: Неисправность электрокотла Скат 6 кВт. Забрали воду в систему через помпу, выбил предохранитель, а у машины в приборной панели теперь постоянно горит предохранитель, в чем может быть причина? Должен ли насос легко вращаться отверткой?

Ответ: Короткое замыкание нагревательного элемента.

Вопрос: Котел Протерм Скат 9 кВт (1 фазный) установлен в прошлом году, только в этом году введен в эксплуатацию. Работал по ночному тарифу с программатором для поддержания заданной температуры в загородном доме. Вчера ездил на дачу осматривать и с удивлением обнаружил, что прибор не работает, приборная панель просто не загорается. Проверил предохранители (2шт на плате) – вроде рабочие, тот который должен быть в шине, его нет? Может он и в другом месте, но я его не видел.

Ответ: Попробуйте установить новые предохранители.

Вопрос: Электрокотел Протерм скат 18кВт был подключен к 220В, переделан на 380В, при подключении к эл. провода перепутаны в приборной панели. После этого автомат вырубился, когда с проводами разобрались, котел не включается даже на 220. Замкнута одна фаза и ноль. Скажите мне что делать?

Ответ: Проверьте с устройством.

Вопрос: Электрокотел Скат 9 работал исправно, пришлось повесить на другую стену, отключил, на следующий день снова подключил, никаких признаков жизни, дисплей не горит, все молчит. Есть нулевая фаза, доходит до контактора, а дальше тишина, только есть фаза на верхнем коричневом проводе контактора, предохранители на плате в норме! Скажи мне, в чем проблема?

Ответ: Возможно, неисправна плата управления.

Вопрос: Установлен котел Протерм скат 18. Мощность в киловаттах поднять можно только до 8, дальше не идет, кто знает в чем проблема?

Ответ: Сброс до заводских настроек, параметр d. Установите 96 на 1 и ОК.

Вопрос: Электрокотел Protherm Скат 9 в работе. Установили в октябре, выставили температуру 35 градусов, а пустую решили не топить. Все это время мы не трогали котел, он работал, батареи были теплыми, плюс в доме проблем не замечали. При установке котла мы купили не тот провод, который им был нужен, а установщики, подключив его, сказали, что это временный провод, что его нужно заменить, иначе будет греться. Провод поменяли, прибор включили на 80 градусов, через некоторое время автомат вырубили. Включали, пока работали в доме, в этот день больше ничего не вырубалось. На ночь мы оставили котел прогревать дом до 80 градусов, пришли утром – в доме холодно, ночью автомат видимо опять отключился, а у нас в доме было два радиатора. Аппарат включился, работает. К ночи воздух в доме немного прогрели «не застрявшие» радиаторы, масляные обогреватели, трубы прогрели феном. Как только все радиаторы заработали, давление было уже 0,8, и прибор снова отключился. После включения выдал ошибку F22. Мы поняли, что нужно добавить воды в СО и поднять давление. Долили воды (выпустили воздух из радиаторов), установили давление 2,0, заменили машину на новую. Оставил на ночь при 80 градусах. Котел проработал ночь, но сейчас не греет выше 60 градусов, несмотря на настройку на 80 градусов. При этом работает на полную мощность. Хотя раньше нагревался на 80 градусов кратковременно. Подскажите что может быть?

Ответ: Лучше обратиться в сервисную организацию.

Вопрос: Неисправность котла Протерм Скат 14. Год работал нормально, все было нормально. Сейчас такой сбой – работает несколько часов, потом просто заводится и перестает работать, индикация есть, все нормально, но комнатный термостат закрыт, на дисплее видно, что отопление не идет( точка справа не горит). Ошибок нет. Контакты 1 и 2 на колодке К8 замкнуты, прозваниваются тестером. Не хочет даже топить котел. БКН и датчик наружной температуры подключены. Если выключить на пару минут (отключить питание в щитке), то включить вроде начинает работать, но где-то на минуту, потом опять выключается. Просто перестает думать, что надо нагреть воду – точка справа пропадает (как будто нет команды на нагрев, хотя
есть команда, я уже замкнул контакты). Выключил второй раз – после этого завелся, греется. Охлаждающая жидкость сейчас установлена ​​на 70 градусов, давление в норме, 3-х ходовой клапан ходит туда-сюда, не понимаю в чем может быть дело. Плату реально поменять?

Ответ: Нужно сбросить настройки на заводские и настроить заново.

Дата публикации 06.11.2014

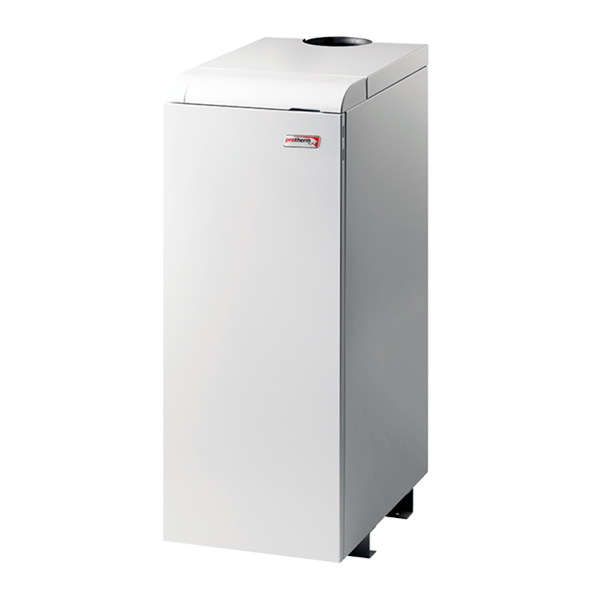

В данной статье мы рассмотрим возможные неисправности (их причины и способы устранения) напольных чугунных котлов Protherm Bear 20 (30, 40, 50) KLZ.

F1 – потеря пламени. Данная неисправность представляет собой блокировку автоподжига и прекращение подачи газа через газовый клапан, то есть пропадание пламени. Причина такой блокировки в том, что автоматика розжига не получает ответный сигнал о наличии пламени от электрода ионизации, находясь в режиме открытого газового клапана. При возникновении ошибки F1 котел отключится. Кроме того, эта ошибка может возникать при срабатывании аварийного термостата или термостата дымовых газов. Низкое давление газа на входе или неправильные электрические соединения также могут стать причиной потери пламени. Нажмите кнопку RESET, чтобы сбросить ошибку. Если ошибка повторяется, обратитесь в сервисную организацию.

F2 – поломка датчика температуры котла. Данная ошибка указывает на неисправность датчика температуры котла или связана со снижением температуры теплоносителя ниже 3°С. Котел отключится, так как падение температуры может привести к образованию льда. Обратитесь в сервисную организацию.

F3 – котел перегрелся. Данная ошибка возникает при повышении температуры теплоносителя выше 95°С. Котел автоматически прекратит работу, после снижения температуры теплоносителя котел автоматически запустится.

F4 – ошибка датчика котла. Эта ошибка не повлияет на режим нагрева.

Для просмотра

газовые котлы Proterm чешского производства давно зарекомендовали себя как надежные и простые в эксплуатации отопительные приборы. На рынке представлено множество различных модификаций этих агрегатов: напольные – медведь, настенные – гепард, рысь, пантера. Все они оснащены жидкокристаллическим дисплеем, поэтому на нем отображаются все неисправности газового котла Протерм.

Расшифровка кодов ошибок блоков Протерм примерно одинакова для разных моделей. Если вы хотите подробно узнать, что означает газовый котел леопард или пантера, загляните в их инструкцию по эксплуатации. Ниже приведены все возможные коды ошибок.

Коды ошибки F00 и F01 – Датчики температуры подачи и обратки отключены. Эта ошибка означает блокировку зажигания и отключение подачи топлива через газовый клапан. Она может быть вызвана не только прямой неисправностью, но и срабатыванием системы безопасности – аварийного термостата. Низкое давление топлива на входе, неправильное подключение фазы и нуля также могут стать причиной потери пламени.

F10, F11 – короткое замыкание датчиков подачи и обратки.

Код F13 – датчик котла неисправен. Проверьте проводку и работоспособность датчика.

Ошибка F20 указывает на проблему перегрева. Происходит это из-за отсутствия расхода отопительной воды в системе. Для устранения проблемы необходимо:

• проверить работоспособность насоса и при необходимости разблокировать его;
• осмотрите тепловой фильтр;
• убедиться, что запорные краны открыты;
• проверить контур ГВС.

Код F22 – отсутствие воды в системе. Причины обычно:

• течь в системе отопления – долить теплоносителя;
• Дефект расширительного бачка – проверьте бачок.

F23 – достигнута максимальная разница между температурами подачи и обратки. Обычно это происходит, когда есть проблема с циркуляцией воды. Проверьте датчики подачи и обратки, обратите внимание на режим работы насоса.

Ошибка F24 означает проблемы с циркуляцией воды. Появляется в результате плохой работы насоса или низкого давления воды. Возможно, необходимо отрегулировать режим работы помпы, либо в системе появилась утечка охлаждающей жидкости.

F25 (для моделей с классическим дымоходом) – система обнаружила избыток дыма в вытяжном канале. Проверьте выхлопную трубу – возможно, она забита и нуждается в чистке. Проверьте, хорошо ли работает вентиляция. Проверьте датчик дыма.

Код F26 – нет напряжения на клапане шагового двигателя . Этот код возникает из-за неисправности этого элемента. Проверьте работу шагового двигателя и его разъема.

F27 – Ошибка сигнала пламени, хотя газовые клапаны закрыты. Логика процесса нарушена. Проверьте следующее:

• датчик пламени;
• главная плата котла Protherm;
Газовая арматура
• на герметичность.

F28 – нет пламени при розжиге. Причины появления кода следующие:

• неправильные настройки газового клапана – проверьте и отрегулируйте;
• клапан сломан – замените деталь;
• датчики зажигания неисправны – проверьте их состояние;
• нет заземления.

Код ошибки F29 означает пропадание пламени при сгорании . Причины могут быть следующие:

• отсутствие или недостаток топлива – проверить блок подачи газа;
• нагар на датчике ионизации – проверьте датчик;
• неисправности в системе зажигания и управления огнем.

F33 – проблема дифференциального реле. Выключатель не выключается. (OFF), если вентилятор выключен. Проверьте дифференциальное реле. Возможно, в канале дымоудаления засорился или ветер изменил направление.

Ошибка F42 – пробой кодирующего резистора. Проверьте, работает ли он.

Код F61 – неисправность основной платы . Причина – неисправность в управлении газовым клапаном. Перезапустите устройство. Если это не сработает, проверьте:

• все подключения к шлейфовой плате ;
• работоспособность электронной платы.

F62 – отказ закрыть газовый клапан.

F63 – проблема с памятью основной платы.

Ф64 – Ошибка основной платы . Появляется из-за быстрого изменения параметров датчиков тепла подачи и обратки.

F65 – ошибка электронной платы. Температура главной платы управления слишком высока.

F67 – ошибка основной платы блока . Сбой пожарного сигнала.

F68 – колебания пожарного сигнала.

Код ошибки F70 появляется, если пользовательский интерфейс не совместим с электронной платой.

F72, F84 – разница температур между датчиками подачи и обратки . Проверить проводку датчиков температуры подачи и обратки, при необходимости заменить неисправный датчик. F73 – Поломка датчика давления контура отопления. Затяните проводку датчика или замените сломанный элемент. Код F74 – электрическая неисправность датчика давления.

F77 – поломка внешнего оборудования. Проверьте соединения конденсатного насоса и внешнего газового клапана.

F83 – означает отсутствие жидкости в системе – температура не повышается при работе горелки. Скорее всего в теплообменнике избыточный воздух. Код F85 – проблема с датчиками подачи и обратки – они подключены к одной и той же трубе. Проверьте работоспособность датчиков температуры.

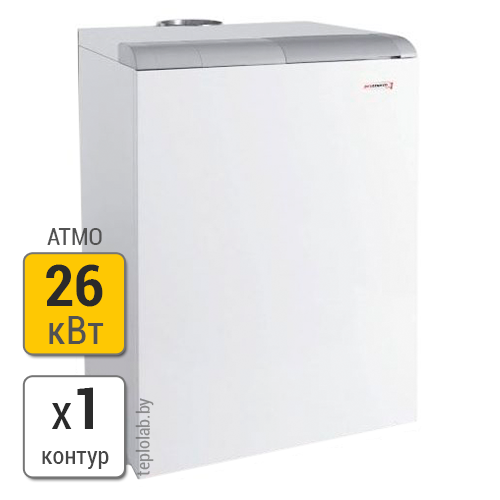

Ошибки напольных агрегатов Протерм

При неисправностях напольного газового котла загубим медведя, появляются коды ошибок:

1. Ф2 – неисправность датчика температуры. Эта ошибка свидетельствует о поломке датчика температуры или снижении температуры охлаждающей жидкости до 3ºC. Работа агрегата заблокирована, так как включение при температуре ниже 3ºC не допускается производителем.
2. F3 сигнализирует о повышении температуры теплоносителя 95ºC. В этом случае устройство блокируется. Он возобновит работу после того, как жидкость остынет.
3. F4 – выход из строя датчика котла.
