Коды ошибок котла Protherm Klom 17

После частых обращений по поводу тех или иных ошибок котла Protherm klom 17, некоторые из которых, по непонятным для меня причинам, не описаны в прилагаемой к котлу инструкции, я решил составить таблицу , так сказать, “собирательный образ” проблем Protherm Klom 17. Часть описания написана явно “не по-русски”. В общем, “перевод” и расшифровка ниже…

Коды ошибок Protherm Klom 17

Код ошибки:	Описание:	Причина:	Решение:	Примечания:
F. 00	Неисправность датчика температуры (NTC 2)	Отключен датчик подачи (NTC2)	Проверить соединение датчика, кабель.	Часто ошибка кроется в плохом контакте на плате.
F. 01	Неисправность датчика температуры (NTC 5)	1)Отключен датчик ОВ (NTC5), ( в KLOM его нет!). .. 2)неисправность платы, сбой в прошивке ПО.	1) Проверить датчик, кабель и соединение (рекомендация завода изготовителя…. прикалываются ребята)) 2) Перепрошить или заменить плату управления.	Часто встречается на котлах первых партий выпуска с 2016 по январь-февраль 2017. На практике, в 100% случаев, ведёт к замене или ремонту платы.
F. 03	Измерение температуры в накопителе.	Сбой показаний датчика температуры бойлера.	1) Если датчик подключен: Автоматически, если причина устранена. 2) Если датчик не подключен: Лечится нажатием клавиши сброса.	При подключенном датчике, иногда возникает при резком охлаждении бойлера или нагреве. Следует проверить “качество” установки датчика в гильзе бойлера.
F. 10	Короткое замыкание датчика NTC для измерения температуры в подающей линии	Короткое замыкание датчика или кабеля	Проверить соединение датчика, кабель.
F. 13	Короткое замыкание датчика NTC для измерения температуры в накопителе	Короткое замыкание датчика или кабеля	Проверить соединение датчика, кабель. Нажать клавишу снятия сбоя.	Часто “вылезает” при использовании неоригинального датчика.
F. 20	Сработал предохранительный ограничитель температуры.	Температура в котле достигла 97 градусов или выше.	Обеспечить нормальную циркуляцию в контуре котла. Нажать клавишу снятия сбоя.	Причина кроется в плохом расходе теплоносителя. Скорее всего, закрыты краны котла, не работает циркуляционный насос, забит фильтр грубой очистки.
F. 22	Низкое давление в системе отопления.	Утечка теплоносителя. Остывание системы отопления при неправильно подобранной или неисправной емкости гидроаккумулятора.	Поднять давление (мин. 0,6 Bar). Заменить или “подкачать” гидроаккумулятор. Устраняется автоматически, если причина устранена	Признаком неправильно подобранной или неисправной емкости гидроаккумулятора является заметный рост давления в системе при нагреве и падение при остывании.
F. 23	Максимальная разница между подачей и ОВ, более 35 градусов.	Неправильная работа системы отопления. Возможен выход из строя теплообменника котла!!!	Настроить или переделать систему отопления!!!	Легкое “потрескивание” из котла, особенно при нагреве. Как правило, разрушение теплообменника влечет замену котла((.
F. 24	Температура в котле поднимается очень быстро, 5-10 градусов в секунду.	Отсутствие теплоносителя в котле. Воздушная пробка. Нет циркуляции теплоносителя.	Проверить наличие теплоносителя в котле, наличие циркуляции.
F. 26	Ошибка газового клапана.	Низкое напряжение. Низкий ток на газовом клапане. Катушка газового клапана не подключена.	Проверьте разъемы на катушке и плате управления. Установите стабилизатор.	ошибка F.26 , может быть вызвана скачками напряжения в эл. сети., износом электрода ионизации, нестабильным давлением газа на входе в котел
F. 27	Неправильное значение тока ионизации при выключенной газовой арматуре	Износ или грязный электрод (нагар) ионизации. Неправильное подключение нулевой клеммы.	Снять электрод и почистить. Проверить правильность подключения к эл. сети.	Нестабильная работа котла при розжиге и нагреве.
F. 28	Нет пламени во время розжига	Нет газа. Недостаточное давление газа. Не отрегулирована газовая арматура. Наличие воздуха в газовой магистрали. Неправильное подключение нулевой клеммы.	Нажать клавишу снятия сбоя Проверить правильность подключения к эл. сети. Проверить кабели к газовой арматуре.	Неисправность часто высвечивается при первом пуске, когда в системе ещё много воздуха.
F. 29	Потеря пламени во время работы горелки	Нет газа. Недостаточное давление газа. Не отрегулирована газовая арматура. Наличие воздуха в газовой магистрали.	Нажать клавишу снятия сбоя. Проверить кабели к газовой арматуре.
F. 33	Неисправность реле (моностата/прессостата/ манометрического выключателя) турбонадставки.	Выключатель не переходит в положение ВЫКЛ. (OFF), когда вентилятор турбонадставки находится в положении ВЫКЛ. (OFF)	Заменить моностат/прессостат/ манометрический выключатель либо турбонадставку в сборе
F.36	Ошибка датчика контроля тяги	Нагрев датчика более чем 65 градусов или неисправность датчика контроля тяги.	Заменить датчик. Проверить систему отвода газов.	Котёл не набирает установленную температуру. Большая пауза между выключением и пуском. Происходит 3 попытки набора заданной температуры, далее котёл останавливает горелку.
F. 42	Неисправность кодирующего резистора	Кодирующий резистор не в ожидаемом значении. Неправильное значение в настройке кода аппарата.	Проверить настройку кода аппарата ( пункт D.93 сервисного меню) Проверить кодирующий резистор ( разъём Х20 контакты 1 и 17) Проверить разъём Х20 на плате.	Неисправность может возникнуть попеременно с неисправностью F.70 Обычно данная ошибка возникает при замене платы управления котла
F. 49	Ошибка напряжения e-BUS	Ошибка e-BUS или короткое замыкание на контакте e-BUS	Проверить напряжение на клеммах и проводку сети.
F. 61	Неисправность управления газового клапана	“Нелогичное” поведение газового клапана.	Проверить подключения к плате. Проверить код продукта. Перезапустить котел.
F. 62	Неисправность закрытия газового клапана	“Нелогичное” поведение газового клапана, при закрытии. Неисправность платы управления.	Проверить подключения к плате. Проверить код продукта. Перезапустить котел.	“Подклинивает” газовый клапан. Возможна неисправность электрода ионизации (проверить ток электрода ионизации). Ошибка обычно сбрасывается сама при перезапуске или самоустранении неисправности. Если ошибка не сбрасывается никаким образом, то лечится только заменой платы управления((. Обычно возникает при неправильном подключении турбонадставки от Klom16.
F. 63	Неисправность памяти основной платы контура	Конфликтные значения памяти.	Проверить подключения к плате. Проверить код продукта. Перезапустить котел.
F. 64	Быстрые измерения параметров датчика подачи и ОВ.		Проверить подключения к плате. Проверить код продукта. Перезапустить котел.
F. 65	Температура подачи слишком высока		Проверить подключения к плате. Проверить код продукта. Перезапустить котел.
F. 67	Неисправность сигнала пламени на основной плате контура		Проверить подключения к плате. Проверить код продукта. Перезапустить котел.	Возможна неисправность электрода ионизации (проверить ток электрода ионизации)
F. 68	Сильные колебания от датчика ионизации.	Износ или грязный электрод (нагар) ионизации. Не отрегулирована газовая арматура. Наличие воздуха в газовой магистрали.	Снять электрод и почистить. Отрегулировать газовую автоматику.	Часто подобную работу котла принимают за работающую модуляцию.))
F. 70	Код аппарата отсутствует или имеет некорректное значение. Смотреть фото в конце статьи!	см. F. 42	см. F. 42	Неисправность может возникнуть попеременно с неисправностью F.42 Смотреть фото в конце статьи!
F. 72	Не изменяющаяся разница температур между датчиком подачи и обратки (NTC2, NTC5)	Как правило, неисправность датчиков.	Заменить датчики.
F. 73	Датчик давления либо замкнут (кз), либо отключен.		Проверить датчик и заменить в случае необходимости.
F. 74	Неисправность датчика давления.		Проверить датчик и заменить в случае необходимости.
F. 83 F. 84 F. 85	Неисправность датчика температуры (NTC2, NTC5)		Проверить датчик и заменить в случае необходимости.
	Нестабильная температура котла… “вилка” температурного режима самопроизвольно меняется в больших пределах.	Сбой ПО платы котла.	Заменить плату управления, перепрошить плату управления

Таблица будет пополняться по мере выявления новых проблем и ошибок. Пишите, если заметили несоответствие или есть вопросы. Также будет интересно, если пришлёте новые, не описанные ранее коды и их симптомы….

Важно:

Нажатие и удержание клавиши “–“ в течение 7-10 секунд, вызывает на экран список последних 10 ошибок. Список последних 10 ошибок обновляется с появлением новых.

Нажатие и удержание клавиши “+“ В течение 7-10 секунд показывает на дисплее код состояния. Т.е показывает, что делает котёл в данный момент. Если включить данный режим во время работы, на дисплее будут меняться показания в зависимости от выполняемых котлом операций.

Коды состояния.

S.03 Розжиг. Ожидание ответа от датчика турбонадставки

S.10 Запрос горячей воды от датчика крыльчатки
S.11 Режим ГВС: запуск вентилятора
S.13 Режим ГВС: розжиг
S.14 Режим ГВС: горелка работает
S.15 Режим ГВС: выбег насоса/вентилятора
S.16 Режим ГВС: выбег вентилятора
S.17 Режим ГВС: выбег насоса
S.20 Режим накопителя: запрос горячей воды
S.21 Режим накопителя: включение вентилятора
S.22 Режим накопителя: запуск насоса
S.23 Режим накопителя: розжиг
S.24 Режим накопителя: горелка работает
S.25 Режим накопителя: выбег насоса/вентилятора
S.26 Режим накопителя: выбег вентилятора
S.27 Режим накопителя: выбег насоса
S.28 Режим накопителя: горячая вода, время блокировки горелки
S.30 Комнатный термостат (КТ) блокирует режим отопления
S. 31 Включен летний режим / Включен регулятор / Включен таймер
S.33 Реле давления не переключается
S.34 Режим защиты от замерзания: защита от замерзания
S.36 Запрос отопления заблокирован (расчетное значение подающей линии ниже 20 °C)
S.39 Сработал «burner off contact» (например, накладной термостат или насос конденсата)
S.41 Давление воды > 2,8 бар
S.46 Пламя погасло при минимальной/максимальной мощности

S.52 Ожидание датчика дымохода.

S.53 Прибор ожидает блокировку модуляции/функцию блокировки работы из-за недостатка воды (слишком
большой перепад температуры между подающей и обратной линиями).
S.54 Изделие ожидает блокировку модуляции/функцию блокировки работы из-за недостатка воды (слишком
большой рост температуры в подающей/обратной линии).
S.60 Время ожидания после затухания пламени во время работы горелки
S.76 Давление в системе слишком низкое
S.91 Дисплей и элементы управления — в демонстрационном режиме
S. 96 Выполняется тест датчика обратной линии, запросы на отопление блокированы
S.98 Выполняется тест датчика подающей/обратной линий, запросы на отопление блокированы

Часто причиной вывода ошибки является неисправность платы.

Ошибки могут вылезать разные… явный лидер “F70”. Как правило, причиной является питание по 5V шине.

Дело в конденсаторах которые частично потеряли емкость. В большинстве случаев их замена решает проблему.

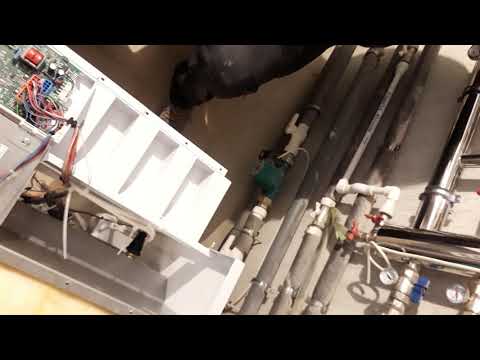

Отдельное спасибо Тимуру, сделавшему это фото!)

Замена конденсаторов. плата клом 17
